Жировые частицы в сточных водах, попадая в трубы, могут их полностью перекрыть. Чтобы этого не происходило, устанавливается жироуловитель для канализации.

Устройство закрепляется до места, где происходит сброс стоков в систему канализации.

Что из себя представляет жироуловитель?

Жироуловитель имеет одну или несколько камер, в которых жир всплывает на поверхность и не попадает в канализацию, так как выходной патрубок подразумевает забор жидкости таким образом, чтобы ее верхние слои не могли выйти в канализацию.

Если жироуловитель имеет несколько камер, в одну из них может добавляться биопрепарат, способствующий дополнительной очистке воды.

Зачем нужен, где и когда используется?

Такие устройства устанавливаются в канализационных системах кафе, ресторанов и различных предприятий пищевой промышленности. Без жироуловителя в канализационных трубах быстро возникают засоры, которые можно убрать только химическими средствами.

Но такие устройства устанавливаются и в частных домах, несмотря на меньшие объемы сбрасываемых в септик стоков.

Установка жироуловителя позволит избежать засоров трубы, даже если они происходят редко.

Устройство и принцип действия

Жироуловители представляют собой герметичный корпус с входным и выходным патрубком, который разделен на 2 камеры. Серединная перегородка, как правило, имеет небольшие отверстия.

Они необходимы для задерживания застывающего жира. Благодаря решетке во вторую камеру попадает частично очищенная вода. Жир, проникающий вместе со стоками, поднимается на поверхность.

Во второй камере выход к патрубку устроен таким образом, чтобы вода поступала с нижней части емкости. Это гарантирует отсутствие в стоках жира. Когда уровень воды опускается до минимума, жировые отложения просто оседают на дне.

Преимущества и недостатки: отзывы пользователей

К преимуществам установки жироуловителя можно отнести:

• отсутствие засоров в системе канализации;
• избавление от запаха, возникающего из-за разлагающихся отложений;
• остановка мусора, который попадает в систему канализации;
• отсутствие необходимости в подключении электричества;
• возможность установки датчика, который сигнализирует о превышении уровня скопившегося жира.

При желании можно сделать жироуловитель собственными руками.

Согласно отзывам пользователей, такие устройства практически не имеют недостатков, кроме занимаемого под раковиной пространства.

Жироуловители больших размеров устанавливаются на улице, но используются только при подключении к системе канализации ресторанов или предприятий пищевой промышленности.

В отличие от септиков такие установки не перерабатывают стоки, а лишь способствуют их очистке от жира и крупного мусора. Они необходимы лишь для устранения засоров в системе канализации.

Существующие разновидности

Все жироуловители разделяются на несколько видов по нескольким критериям:

• способ установки;
• сфера применения;
• материал корпуса.

Для дома приобретаются бытовые жироуловители, имеющие небольшие размеры.

Автономные

Так как жир скапливается достаточно быстро, устройства необходимо постоянно очищать. Для экономии времени выбираются жироуловители, в которых происходит биологическое расщепление органических отходов.

Разложение происходит благодаря созданию условий для бактерий. В устройствах устанавливаются аэраторы, насыщающие воду кислородом, благодаря чему микроорганизмы начинают активно размножаться и перерабатывать отходы.

Автоматические

Наиболее эффективными являются автоматические автономные устройства, подключаемые к электричеству и не требующие очистки.

Обычно они используются на предприятиях пищевой промышленности, но модели небольших размеров могут быть установлены и в системе канализации загородного дома.

Для общепита

К жироуловителям для предприятий общественного питания предъявляются повышенные требования, так как неправильный выбор может повлечь за собой множество неудобств.

Ошибки в расчетах производительности могут привести к необходимости частой откачки. Откачка при правильном выборе модели происходит не чаще раза в 3-4 месяца.

Производительность жироуловителей измеряется в литрах в секунду, поэтому перед покупкой происходит определение объема сбрасываемых стоков.

Жироуловители для общепита отличаются наличием аэраторов, а также датчиков уровня стоков, чтобы своевременно производить очистку.

Цеховые

Цеховые жироуловители устанавливаются в технических и подвальных помещениях или в точках соединения производственной сети.

Это позволяет обеспечивать эффективную очистку сточных вод, поступающих со всего пищеблока.

Чтобы установить цеховой жироуловитель, нужно около 1х1,5м2 свободного пространства на участке канализации.

Промышленные

Устройства промышленного типа могут устанавливаться в:

• кафе;
• барах;
• ресторанах;
• предприятиях общественного питания;
• различных цехах.

Также они применяются на рыбоперерабатывающих заводах, маслобойнях и фабриках, которые занимаются изготовлением консервов.

Наземные

Такие устройства обычно устанавливаются в подвальных помещениях. Во время выбора места для жироуловителей учитывается удобство подъезда техники и подхода для обслуживания оборудования.

Очистка промышленных и цеховых устройств происходит при использовании ассенизаторской машины.

Наземные модели обычно снабжаются вентиляционной системой, необходимой для вывода неприятного запаха.

Подземные

Данный тип жироуловителей помещается в котлован и на поверхности остается лишь крышка, через которую производится обслуживание оборудования.

Установка происходит на бетонную плиту, которая обсыпается песком. Слой песчаной подушки составляет не менее 20 см.

Если устройство помещается под проезжую часть, для увеличения прочность корпус колодца бетонируется. Люк в таком случае должен быть чугунным и рассчитанным на нагрузку до 4 тонн.

Вертикальные и горизонтальные

Оба представленных типа жироуловителей практически ничем не отличаются, кроме способа установки. Вертикальные модели выбираются при отсутствии свободного пространства.

ОТБ

Промышленные жироуловители ОТБ зарекомендовали себя как надежные и высокопроизводительные устройства, для удаления жиров из сточных вод.

Обычно такие модели используются для подключения к системе канализации кафе, ресторанов и предприятий общественного питания. Для крупных производств существуют модели, способные пропускать до 30 литров в секунду.

СТК

Промышленные жироуловители СТК устанавливаются для удаления жира из сточных вод столовых, предприятий пищевой промышленности и ресторанов.

Практически все модели представляют собой цилиндрические емкости из стеклопластика, имеющие внутренние перегородки. По типу монтажа все модели разделяются на подземные и наземные.

Производители и популярные модели: рейтинг лучших и цены

Для выбора конкретного жироуловителя необходимо знать о наиболее популярных моделях.

Нижегородский завод теплообменного оборудования (НЗТО)

Нижегородский завод производит как бытовые, так и промышленные жироуловители. Модели производятся из нержавеющей стали.

Благодаря тщательному контролю во время производства каждая модель соответствует всем заявленным характеристикам. Металлические жироуловители выдерживают большие нагрузки и отличаются большим сроком службы.

Тритон Пластик

Устройства Тритон-ПМ могут использоваться в качестве защиты от засоров как в бытовых, так и в промышленных масштабах.

После расчета объема стоков, спускаемых в канализацию легко подобрать модель, подходящую для дома или предприятия. Все устройства Тритон-ПМ отличаются простотой установки и легкостью очистки резервуаров.

Завод ТТЗ

Жироуловители от данного производителя используются для очистки стоков в промышленных масштабах. Они могут использоваться на различных предприятиях:

• гриль-бары;
• бойни;
• мыловаренные заводы;
• маслобойни;
• консервные заводы.

НПО Промышленная Водоочистка

Жироуловители от этого производителя предлагаются с дополнительным оборудованием:

• датчик уровня жира;
• система автоматического вывода отходов;
• датчик уровня ила, а также датчик переполнения резервуара;
• система удаления осадка.

Практически все модели предназначены для подземного размещения. При покупке можно выбрать как горизонтальные, так и вертикальные устройства.

Rostok

Устройства Rostok предназначены для установки в системе канализации загородных домов или предприятий. Все модели могут устанавливаться при отсутствии горячего водоснабжения. Бытовые модели предназначены для установки под мойку и имеют небольшие размеры.

Руководство по установке жироуловителя

Для установки сначала нужно правильно выбрать место. Жироуловитель должен располагаться на ровной поверхности. Для подключения к мойке входной патрубок устройства подключается к сливной трубе.

После этого выпускной патрубок присоединяется к канализационной трубе. Затем остается лишь проверить герметичность всех соединений путем наполнения устройства водой.

Инструкция как сделать жироуловитель своими руками?

Чтобы не тратить деньги на готовые модели, можно сделать такое устройство собственными руками. Для этого нужно правильно рассчитать размеры, подобрать материалы и определиться с местом расположения.

Расчёт параметров и подготовка чертежа

Во время составления чертежа необходимо сначала обозначить расположение отверстий. Нижний край выходного патрубка нужно располагать ниже середины входного на 4-5 см.

Прорезь входного патрубка должна быть сделана рядом с крышкой жироуловителя.

Рассмотрев самые простые схемы таких устройств составить индивидуальный чертеж не составляет труда, так как нужно лишь подогнать размеры таким образом, чтобы корпус помещался в пространстве под раковиной.

Где расположить жироуловитель?

Жироуловитель располагается в пространстве под раковиной таким образом, чтобы его было удобно присоединить к раковине и канализационной трубе.

Если устройство является промышленным, оно устанавливается в техническом помещении или на улице. Установка производится таким образом, чтобы препятствовать попаданию жира городскую канализационную систему.

Инструменты и материалы

Для изготовления металлического жироуловителя сначала нужно подобрать металлические пластины подходящего размера. Во время работ потребуются резиновые уплотнители, патрубки и герметик.

Из инструментов нужно приготовить болгарку, сварочный аппарат и наждачную бумагу. Сварка металлических листов производится согласно ранее составленному чертежу. Сначала создается короб, а затем внутрь вваривается 2 пластины.

Самым легким способом является создание жироуловителя из вместительной пластиковой емкости, в которой нужно лишь закрепить герметиком пластиковые пластины.

Порядок сборки

Чтобы собрать жироуловитель, нужно вырезать по размеру 8 пластин, 5 из которых будут являться основой короба. Остальные нужны для вставки внутрь и создания крышки. Именно они и выполняют роль барьеров, не пропускающих жир во время слива стоков.

После этого приваривается верхняя часть короба с большим отверстием для крышки. Слишком маленькое отверстие не позволит эффективно производить очистку.

После того, как весь короб сварен, необходимо высверлить отверстия для патрубков, а затем поместить в них уплотнительные кольца, закрепив их герметиком.

Если устройство делается из готового пластикового корпуса, нужно лишь закрепить пластины внутри емкости и вырезать отверстия для патрубков.

После того, как жироуловитель будет готов, он его патрубки присоединяются к канализационной трубе и сливу раковины.

Правильная очистка жироуловителя: инструкция, как часто нужно делать?

Бытовые устройства очищаются примерно раз в неделю, а промышленные — каждые полгода. Чтобы определить необходимость очистки, достаточно осматривать емкость в течение первого месяца после установки.

Частота очистки напрямую зависит от частоты использования раковины, а также от сливаемых стоков.

Для очистки используются средства, которые полностью удаляют жир с поверхности. Чтобы увеличить срок между очистками, можно использовать специальные биопрепараты.

Что учитывать при выборе?

Во время покупки учитывается объем и тип устройства. Для бытовых целей подойдут наиболее дешевые модели, имеющие простую конструкцию.

Если жироуловитель устанавливается в кафе, выбирается модель с датчиком заполнения и возможностью автономной работы благодаря аэрации стоков. Также нужно учитывать, особенности строения и возможность установить конкретную модель в техническом помещении.

Если размеры не позволяют, нужно выбирать модели, которые закапываются в землю.

Стоимость

Цена зависит от вместительности модели, а также наличия дополнительного оборудования. Самые простые модели для бытового использования могут стоить 4000 рублей. Промышленные имеют цены от 25 до 500 тысяч рублей.

Где купить жироуловитель для канализации?

Найти такие устройства можно в магазинах сантехники, а также заказать у организаций, занимающихся продажей оборудования для пищевой промышленности.

В Москве

В Москве жироуловители есть в следующих магазинах:

1. ООО «Септик». Адрес: ул. Горбунова, 12 корпус 2 строение 4. Телефон: 8 (495) 215-17-79.
2. ООО «Стройсервис-АВФ». Адрес: Андропова пр-т, 42 корпус 1. Телефон: 8 (495) 565-35-00.
3. ООО «Пятый Элемент». Адрес: 2-я Энтузиастов ул., 5 корпус 3. Телефон: 8 (800) 500-12-19.

В Санкт-Петербурге

Приобрести жироуловители в Петербурге можно в следующих местах:

1. Матлайн Северо-Запад ООО. Адрес: Софийская ул., 66. Телефон: 8 (812) 647-49-00.
2. Термит. Адрес: просп. Обуховской Обороны, 141. Телефон: 8 (905) 297-41-35.
3. МегаЛайн. Адрес: 026 D Комендантский просп., 4 к. 2, лит. А. Телефон: 8 (812) 448-68-21.

Так как жироуловители отличаются простотой конструкции, бытовые модели можно изготовить собственными руками. Но если нужно устройство, перерабатывающее большое количество стоков, стоит присмотреться к готовым моделям, имеющим дополнительное оборудование.

Наличие в стоках большого количества жиров и масел может нанести вред канализационной системе. Во избежание этого были разработаны специальные устройства – сепараторы жира, получившие название – жироуловители. Рассмотрим их принцип работы, типовое устройство и особенности эксплуатации. В завершении статьи будет рассказано, как сделать для дома или квартиры простейший бытовой жироудалитель под кухонную мойку или раковину.

Что такое жироуловитель, его устройство и принцип работы

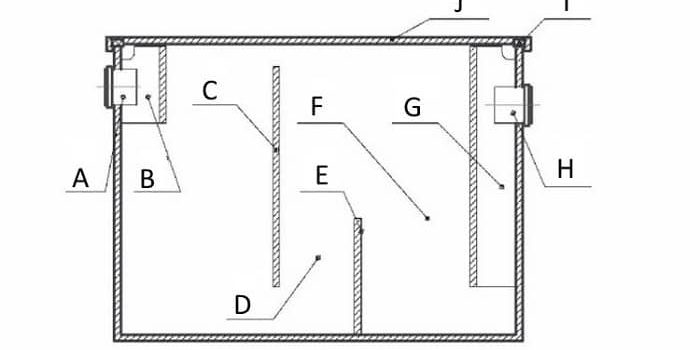

Это специальные резервуары, служащие для удаления жиров, содержащихся в стоках. Упрощенный чертеж такого устройства продемонстрирован ниже.

Обозначения:

• А – установленный на входе патрубок;
• В – перегородка, играет роль гасителя потока;
• С – первая сепарационная перегородка;
• D – сепарационная камера;
• Е – вторая сепарационная перегородка;
• F – отсек отстаивания;
• G – выходной распределительный отсек;
• H – патрубок для отвода очищенных стоков;
• I – уплотнитель, обеспечивающий герметичность конструкции;
• J – крышка резервуара.

Наиболее распространенный способ отделения жиров – механический. В баке устанавливаются сепараторные перегородки, которые способствуют замедлению движения стоков и их охлаждению. В результате этого, содержащиеся в них жировые образования, за счет перехода в неэмульгированное состояние, собираются на поверхности воды. При накоплении определенного объема жира производится чистка. Наглядная схема работы устройства продемонстрирована ниже.

Обозначения:

• А – подвод стоков в бак;
• В – осадок из тяжелых загрязнений;
• С – скопившийся на поверхности воды жир;
• D – сепарационные перегородки;
• Е – линия уровня воды;
• F – отвод в канализацию.

Основные технические характеристики сепараторов определяются их размерами, производительностью, объемом пикового сброса и способом монтажа.

Основные виды

Устройства данного типа классифицируются по принципу очистки, она может выполняться тремя способами:

1. Механическим. Этот наиболее распространенный вариант был описан выше, его основные недостатки:

• в процессе эксплуатации необходимо регулярно чистить устройство от скопления жиров;
• низкий КПД и уровень очистки, часть примесей все равно остается в стоках.

1. Гравитационным. Конструкция таких сепараторов и принцип работы напоминает предыдущий тип (см. рис. 3), единственное отличие в технологическом процессе очистки. Стокам дают время отстояться (около суток), что позволяет практически всем примесям собраться у поверхности. Нередко в данных устройствах применяют специальные химические реагенты, которые связывают жировые примеси, образуя из них тяжелые конгломераты, выпадающие в осадок.

У таких устройств процент очистки значительно выше, примерно около 98%, но также имеются характерные недостатки:

• необходима ручная очистка и последующая утилизация жира;
• в выпавшей в осадок органике может начаться процесс гниения, что проявляется в виде неприятного запаха.

1. Биологическим. Такие сепараторы называют биологическими деструкторами. Отличие от предыдущих видов также заключается в технологии очистки. Она производится за счет добавления биопрепаратов (специальных культур микроорганизмов), которые питаясь жиром, преобразуют его в нейтральный осадок.

Преимущества такого способа очевидны, после разложения жира нет неприятного запаха и менее затруднительный процесс очистки.

Завершая тему о видах жироуловителей, следует упомянуть об устройствах для систем вентиляции, например, кухонной вытяжке, в которой также имеются специальные приспособления для отделения жиров.

Проходя через фильтры, пары жира оседают на них, что уменьшает загрязнение канальных вентиляционных систем.

Критерии подбора и основные производители

Чтобы выбрать необходимое устройство в первую очередь необходимо исходить из его назначения. От этого зависят эксплуатационные параметры сепараторов. Например, для бытовых целей производительность будет достаточна в пределах 0,1-2 литров в секунду. Но эти характеристики совершенно не подходят для очистки стоков, поступающих в канализацию из столовой, кафе или ресторанов, для этой задачи потребуются промышленные модели с соответствующими техническими характеристиками.

Стоит заметить, что многие промышленные модели (например, для цехов, где налажено производство молочной продукции) оснащаются дополнительным оборудованием, повышающим эффективность обслуживания. Это могут быть автоматические насосы для откачки стоков, датчики заполнения и т.д.

Немаловажным фактором является и материал, из которого изготовлен корпус бака, он может быть пластиковым, стеклопластиковым или из нержавеющей стали. В промышленных устройствах колодец нередко делают бетонным.

Бытовые очистители, как правило, изготавливаются из пластика, что объясняется невысокой стоимостью материала, а также его следующими полезными свойствами:

• небольшой вес, что существенно упрощает монтаж и обслуживание;
• длительный срок эксплуатации (не менее 30 лет);
• безвредность для человека.

Такие устройства рассчитаны на бытовое использование или установку в небольших предприятиях общепита.

Сепараторы из стеклопластика. Отличительная особенность таких корпусов высокая механическая прочность и устойчивость к агрессивным химическим веществам. Такие характеристики отлично подходят для промышленных моделей, особенно принимая во внимание тот факт, что допускается установка вне помещения.

Стеклопластиковые корпуса устойчивы к любым погодным условиям, имеют небольшой вес и легко подаются очистке.

Корпуса из нержавеющей стали, как правило, используются для изготовления промышленных сепараторов. Характерные особенности:

• длительный срок службы;
• высокие гигиенические свойства;
• презентабельный внешний вид.

Перечисленные характеристики, как нельзя лучше, соответствуют требованиям предприятий общественного питания.

Единственный недостаток, ограничивающий применения такого корпуса, – высокая цена.

При выборе производителя рекомендуем отдать предпочтение известным брендам, например таким, как: Эколайн, Alta, Пятый Элемент, Термит и т.д. Также заметим, что отечественные изделия по качеству не уступают зарубежным, а стоят существенно дешевле. Что касается неизвестных производителей из Поднебесной, тут как всегда, качество необходимо проверять на месте.

Установка

При выборе модели сепаратора необходимо принимать во внимание место его установки. Существуют модели, предназначенные для монтажа внутри помещения или (и) вне его. Существует три варианта установки в доме:

• под раковиной или мойкой;
• в подвале;
• в отведенном для этой цели помещении.

В быту, как правило, используют первый вариант. Кратко распишем очередность действий при установке бытового сепаратора:

• Выбираем, где будет находиться устройство. Для этого подходит любая поверхность с ровным и твердым покрытием. Поскольку в процессе эксплуатации жироуловителю требуется регулярная чистка, то необходимо обеспечить к нему свободный доступ. Наилучший вариант – место под раковиной или рядом с ней.
• Устанавливаем сепаратор на выбранное место.
• Шланг слива мойки соединяем с входным патрубком. Для обеспечения герметизации стыка используем прокладки из резины (как правило, поставляются с устройством), в качестве дополнительной меры безопасности можно использовать силиконовый герметик.
• Сливной патрубок подключаем к канализационному стоку (лучше всего для этой цели использовать гофрированный шланг соответствующего диаметра), не забывая при этом про резиновые уплотнители.
• Заполняем конструкцию водой, с целью проверки герметичности. При обнаружении течи устраняем ее.
• Закрываем верхнюю крышку, после чего устройство готово к работе.

Наружный вертикальный или обычный жироуловитель монтируется в грунт по тому же принципу, как и септик, описание этого процесса можно найти на нашем сайте.

Как делать очистку жироуловителя?

Бытовые устройства, установленные внутри дома, очищаются ручным способом. Для этой цели сепараторы комплектуются специальной лопаткой. Процесс этот довольно простой, не занимает много времени, но несколько неприятный. Алгоритм действий следующий:

• Открываем верхнюю крышку.
• Собираем лопаткой скопившийся жир. Следует заметить, что отходы жиров при разгрузке жироуловителей подлежат обязательной утилизации, но эти нормы на бытовые устройства пока не распространяются.
• Проверяем патрубки и, если необходимо, удаляем из них скопившиеся крупные частицы.
• Удаляем со дна скопившийся осадок. Чистить можно с использованием любого моющего средства.
• Промываем систему горячей водой, позволит удалить из труб частицы жира и масла, способные привести к засорению.
• Закрываем крышку и продолжаем дальнейшую эксплуатацию сепаратора.

Для откачки скопления жиров с уличного сепаратора потребуется привлечение спецтехники.

Чистка должна проводиться регулярно, в противном случае велика вероятность засора системы.

Как сделать жироуловитель под мойку своими руками?

Имея небольшой запас времени и терпения, несложно сделать из подручных материалов самодельный простой сепаратор для мойки на кухне. В данном случае можно обойтись без чертежей. Для изготовления нам понадобится:

• пластиковый ящик с крышкой, объемом около 40 литров;
• тройник и колено ПЭТ Ø 50 мм;
• труба Ø 100 мм (ее длина должна быть примерно 2/3 от высоты корпуса);
• патрубок Ø 50 мм (такой же длины) у него должно быт монтажное расширение и резиновая манжета.

Из инструментов и расходников следует приготовить:

• лобзик (лучше электрический);
• герметик;
• наждачную бумагу;
• резиновую уплотнительную ленту на клеевой основе.

Когда все готово, приступаем к процессу изготовления, действуем по следующему алгоритму:

• На противоположных торцах ящика делаем отверстия Ø50 мм. От верхнего края ящика до отверстий должно быть примерно 50 мм. Не забываем почистить края наждачной бумагой.
• Устанавливаем под одним из отверстий торцом трубу Ø 100 мм и приклеиваем ее таким образом, чтобы ее нижний край не доставал до дна ящика примерно 30-40 мм.
• Как только клей высохнет, устанавливаем патрубок Ø 50 мм, внутрь ранее приклеенной трубы. При этом нижний край патрубка должен быть выше нижнего края трубы примерно на 50 мм.
• К верхнему концу патрубка подключаем тройник, один его свободный конец заводим в отверстие, второй будет направлен вверх, и играть роль вентиляции.
• Производим монтаж вводного колена.
• Все щели и места соединений замазываем силиконовым герметиком.
• В местах соединения крышки и короба наклеиваем уплотнительную ленту.
• Закрываем крышку, ждем пока застынет силиконовый герметик, после этого можем подключать жироуловитель.

Не многие знают для чего необходим жироуловитель для канализации из столовой. В условиях, где применяется большое количество кухонной техники, происходит загрязнение канализации жировыми отходами. К такой технике относятся фритюрницы, гриль, оборудование для мойки посуды. С помощью жироуловителя удается избежать загрязнения канализации.

Особенности устройства

Назначение этого типа оборудования сводится к подготовке стоков к выбросу в общественную канализационную сеть, что по законодательству связано со строгими нормативами относительно массовой доли жиров, допустимой в составе стоков.

Емкость жироуловителя располагают по пути движения стоков в санитарном коллекторе из заведений общественного питания (рестораны, столовые, кафе, чебуречные), производственных помещений по изготовлению продуктов питания и частных домов.

Резервуар выполняет следующие функции:

• отделяет, собирает и удаляет масло и жир из стоков;
• защищает очистные резервуары, собственную и общественную канализацию от образования жировых пробок;
• предупреждает блокировку магистралей на отдельных участках, что может привести к серьёзной аварии. Оседая на внутренних стенках труб, жир со временем уменьшает их диаметр и проходимость, вызывая образование засоров;
• обеспечивает соблюдение действующих норм содержания в стоках вредных примесей в виде жира;
• повышает экономичность обслуживания системы канализации.

Обратите внимание! Дешевые жироуловители требуют больших стол и финансовых затрат на их обслуживания, при том что установка этого устройства является обязанным условием при открытии точки общественного питания. Поэтому все объекты общепита на сегодня оборудованы жироловками для канализации.



К состоянию сточных вод относительно содержания в них жиров в последнее время на законодательном уровне предъявляются довольно жесткие требования. Чтобы обеспечить их соблюдение и избежать штрафных санкций со стороны проверяющих органов, жироуловители доукомплектовывают сорбционным фильтром. Это позволяет получить на выходе количество жиропродуктов не более 1 мг/л.

Помимо этого устройства с подземным расположением, независимо от вида и модификации, оснащаются следующими средствами:

• измерителем с блоком звукового сопровождения для контроля уровня жира;
• прибором для контроля уровня осадка;
• прибором для сигнализации о наполнении резервуара;
• автоматизированной системой сбора и отведения жира;
• автоматизированной системой отведения осадка.

Для эксплуатации оборудования в регионах с преобладанием низких температур при неглубоком расположении резервуаров корпус жироловок выполняют в утепленном виде.

Виды оборудования

Жироловки делятся на несколько видов, в зависимости от назначения, размера и места установки.

Для объектов общественного питания

Устройства отличаются небольшим размером. Устанавливаются в помещении. Наиболее распространенный тип жироуловителей.

Самый востребованный вид жироловок на сегодня – автономные аэрируемые устройства. Практически не нуждаются в чистке за счет непрерывного насыщения стоков, находящихся в отстойнике, кислородом. Кислород провоцирует просто аэробных бактерий, которые предотвращают процесс гниения стоков и эффективно их перерабатывают.

Это единственный тип жироуловителей, модификация которого позволяет эффективно очищать ставки от растворенных в воде (эмульгированных) жиров.

Автоматический тип устройства оснащен системой слива и отведения жира во внешний накопитель. Преимущество такой системы:

• возможность экономии средств и времени на обслуживании устройства;
• компактный размер изделия;
• высокая эффективность;
• длительный срок эксплуатации (до 10 лет) за счет практичного материала изготовления — полипропилена и нержавеющей стали.

При установке оборудования в помещении для него отводят место в подвале, в отдельной комнате или под раковиной.

Перед тем как приобрести и установить устройство под мойку, необходимо произвести тщательные замеры пространства. Если оборудование устанавливают внутрь напольной тумбы, то необходимо обеспечить расстояние от жироловки до стен шкафа не менее 3-4 см. Доступ к оборудованию для проведения профилактического и ремонтного обслуживания должен быть свободным.

Для производственных цехов

Крупные производственные предприятия, выпускающие продукты питания, а также крупные рестораны и столовые оснащаются специальными прямоугольными цеховыми жироуловителями. Устройства отличаются внушительными размерами и рабочим объемом 400 — 5000 л.

Монтируют такие жироловки внутри технического помещения. Это позволяет сэкономить свободное пространство кухни. За счет прямоугольной формы оборудования подключить его можно в необходимом месте. Остальные характеристики устройства схожи с аналогом, размещаемым под землей.

С подземным размещением

Подземное размещение жироуловителями может быть вертикальным и горизонтальным. Отличаются они только способом монтажа, но не принципом действия. К канализации такое опробование подключают непосредственно под землей.

Вертикальное расположение

Такой способ расположения идеально подходит для очищения стоков, поступающих небольшим потоком. Устройства с продольным способом расположения удобно использовать в условиях дефицита свободного пространства. Среди прочих промышленных аналогов жироловки этого топика наиболее востребованы из-за компактных размеров и доступной стоимости.

Существует несколько модификаций вертикальных жироуловителей: с регулируемой горловиной, с площадкой для обслуживания, с корпусом, оснащенным лестницей.

Монтаж — подземный. В подготовленный котлован погружают пригрузочную плиту и осуществляют врезку в трубопровод. Чтобы монтаж был удобен, используют съемные горловины — регулировка высоты перед обратной засыпкой и транспортировка устройства существенно облегчается. Установка «с пригрузом» применяется в условиях близкого прохождения грунтовых вод, чтобы избежать всплытия резервуара. Также плита обеспечивает равномерное распределение нагрузок.

Пригрузочная плита имеет толщину не меньше 25 см. По ширине и глубине она должна быть больше резервуара не меньше чем на 50 см. Плита – монолитная, усиленная арматурой, поэтому заливается путем устройства опалубки на дне котлована. В плите предусматривают специальные проушины, к которым на стропы будет крепиться жироуловитель.

Обратите внимание! При установке жироуловителя под парковкой или оживленной автодорогой, под дорожным полотном над резервуаром отливают бетонную плиту для распределения нагрузки толщиной 25 см и размерами превышающую длину и ширину резервуара не менее чем на 1 метр.

Горизонтальное размещение

Максимальная пропускная способность составляет от 1 до 200 л/сек. Такое оборудование имеет крестьянскую конструкцию с двумя камерами и одним или двумя, в зависимости от габаритов конструкции, техническими колодцами.

Благодаря большому ассортименту изделий всегда есть возможность подобрать оборудование с учетом эксплуатационных условий.

Врезка конструкции осуществляется на глубину до 10 метров без использования дополнительных мер по усилению (бетонирование), благодаря высокой и конструктивной жесткости устройства. Можно выполнить подключение под асфальт или под газон.

Особенности установки

Существует ряд рекомендаций, которых следует придерживаться при выборе места для установки жироуловителя:

• при установке оборудования учитываются естественный уклон ландшафта;
• желательно располагать жироловку ниже относительно здания;
• должна быть обеспечена беспрепятственная откачка стоков из жироуловителя. Для этого важно предусмотреть возможность подъезда ассенизационной машины;
• оптимальное расстояние от здания, на котором располагают жироловку — от 3 до 5 метров. Стоит применить, что чем длиннее канализационная труба на отрезке до места врезки, тем сложнее будет процесс удаления засоров. Если дорога трассы превышает 15 метров, то необходимо предусмотреть промежуточный колодец;
• на участке от дома до места установки жироловки трасса должна быть прямой. В противном случае места изгибов должны оснащаться колодцами;
• необходимо учесть требования расположения площадки под жироловку: не менее 3 метров от деревьев, не менее 5 метров от дороги и жилого дома, от 10 до 30 м относительно водоема, от источников с питьевой водой расстояние до жироуловителя должно быть не меньше 50 м.

Советы по выбору

Правильная работа устройства и надежная защита канализационных труб и от жировых отложений и засоров зависит от правильного выбора жироуловителя.

Для бытового использования достаточно приобрести устройство, чья производительность составляет от 0,1 до 2 л/сек. Габаритными жироуловителями оснащают крупные рестораны и предприятия по производству продовольственной жиросодержащей продукции. Здесь ориентируются на специфику производства. Так, на предприятиях по изготовлению молочной продукции, жироловки оснащают датчиками заполнения емкости и насосами, перекачивающими стоки в резервуар.

Избавиться от специфического неприятного запаха в помещении общественного питания можно путем установки автоматического, компактного жироуловителя. Размещают его непосредственно под мойкой. Модификация многих моделей предусматривает вывод стоков в отдельный приемник. Обслуживание таких устройств не требует много и времени — достаточно периодически очищать патрубки от крупных частиц, а для удаления осадка использовать любое моющее средство.

Для предупреждения образования засоров трубы канализации периодически промывают горячей водой.

Разновидности

Условно жироуловители можно разделить на несколько категорий в зависимости от изготовителя, параметров использования оборудования, способа его монтажа и материалов изготовления.

Для изготовления жироловок используется нержавеющая сталь, пластик и стеклопластик. Преимущества пластиковых изделий заключаются в следующем:

• под заказ можно изготовить резервуары, отвечающие определенным критериям – с определенной пропускной способностью, габаритами и формой;
• изделие из ПВХ отличается простой эксплуатацией и уходом – достаточно периодически выполнять очистку резервуара;
• материал экологичен и обладает длительным сроком службы.

Изделия из стеклопластика чаще имеют промышленное назначение, так как материал отличается особой стойкостью к химически активной среде. Оборудование предполагает как внутренний, так и наружный тип монтажа – корпус прочный, не боится воздействий окружающей среды, легко моется и обладает небольшим весом.

На больших предприятиях применяют жироуловители в стальном корпусе. Такое оборудование имеет высокую стоимость, но ее оправдывают эксплуатационные свойства материала. Для него характерны высокие антикоррозийные свойства, универсальный монтаж – внутри и снаружи и долговечный срок службы.

Самостоятельное подключение под мойку

Самостоятельное подключение компактного жироуловителя под мойку производится без применения инструментов.

Таблица 1. Подключение жироуловителя под мойку

Иллюстрация	Описание
	При установке жироуловителя потребуется 2 муфты для подсоединения гофрированного шланга.
	Отключают существующую гофрированную трубку от канализации.
	Сифон разворачивают в сторону входного отверстия на корпусе жироуловителя.
	Место подключения на корпусе устройства отмечено наклейкой «вход».
	На выходное отверстие устанавливают муфту пятидесятого диаметра.
	Муфту-переходник крепят на гофрированный шланг, так как его диаметр составляет 40 мм, а муфта выходного отверстия – 50 мм.
	Шланг закрепляют к выходному отверстию на корпусе жироуловителя.
	С другой стороны шланг подключают к канализации.
	Для обслуживания жироуловителя открывают крышку, извлекают корзину для крупного мусора и очищают поверхность первой камер от жира.

Как избавиться от засора в трубах, если таких проблем раньше не было, и вы не знаете, с чего начать? Главное – правильно подобрать средство против засоров труб. В специальной статье постараемся помочь вам разобраться с этой проблемой, и расскажем о самых действенных способах и средствах от засора, которые спасут трубопровод за несколько минут.

Видео — Польза и особенности жироуловителей

Аварийные засоры выпусков раковин на кухнях, зачастую, происходят из-за несоблюдения элементарных правил пользования сантехническим оборудованием. А ведь нет ничего сложного в том, чтобы не смывать в канализацию крупные нерастворимые остатки пищи, волокнистые материалы, кусочки упаковки или иные твердые предметы. Однако, даже у самых внимательных хозяев периодически случаются неприятные ситуации, когда сток воды, постепенно перекрываемый жировыми отложениями, существенно замедляется или же вовсе прекращается.

Установив сепаратор жира или жироуловитель под мойку, вам почти полностью удастся избежать результатов этих негативных процессов. Практика использования кухонной сантехники уже не однократно доказала, что профилактика отложений доставит меньше хлопот, чем устранение их запущенных последствий в самый неподходящий момент.

Принцип действия жироуловителя

Правильная установка и эксплуатация сепаратора невозможна без понимания принципов его действия, а также выбора оптимальной для вас модели. Рассмотрим подробней эти вопросы.

Несмотря на то, что жироуловители предназначенные для бытового использования появились относительно недавно, они являются прямыми «потомками» своих давних промышленных аналогов. Например, уже многие десятилетия жироловки работают в технологических цепочках городских очистных сооружений, пищевых и химических производств. Не зависимо от конфигурации, мощности или места установки сепараторы, зачастую, отличаются простотой устройства, а также своей энергонезависимостью. В самом простом случае – это двухсекционная емкость (см.рисунок ниже), в которой происходит расслоении сточных вод на жидкую и жировую фазу.

Эффект очистки проявляется в результате процессов флотации и коалесценции жировых примесей. Следствием этих физических явлений становится то, что маслянистые вещества концентрируются в верхней части емкости, формируя сгустки, тогда как твердые включения под действием гравитации оседают на дно. Подобная незатейливая технологическая схема позволяет, даже оборудованию бытового исполнения, обеспечивать осветление стоков:

• по жировой составляющей не – менее 50-60%;
• по твердым взвесям – порядка 50%.

Как выглядят типовые модели жироуловителей?

Простота устройства этих сантехнических приборов позволила достаточно быстро наводнить рынок разнообразными моделями как отечественного, так и импортного производства – от сертифицированных до кустарных. При этом градация всего ассортимента сепараторов осуществляется по следующим подгруппам:

1. По назначению и мощностным возможностям: промышленные для производств и сферы общепита; бытовые – используемые дома, в квартире или на даче.
2. В соответствие со способом монтажа – под мойку, в специальное помещение, под землю.
3. С учетом материала корпуса. Он может быть полностью полимерным, стеклопластиковым, из нержавеющей стали, бетонным, а также из некоторых других материалов.

Если выделить сегмент жироуловителей бытового назначения, то их рабочие емкости чаще всего производятся из полимерного сырья, нередко из полипропилена. Корпус прибора обычно имеет вид монолитного контейнера с герметичной крышкой, разделенного внутри перегородкам на несколько отсеков. Перегородки или отсеки для осуществления сепарации содержимого емкости размещаются на разных уровнях.

Использование пластмасс для производства бытовых жироловок позволяет получать легкие не подверженные коррозии изделия с достаточно прочными корпусами. Их средний расчетный срок службы доходит до 25 лет и выше, а компактные размеры позволяют прятать оборудование под мойку, инсталлировать в мебель или квартирные строительные конструкции.

Что предлагает рынок?

Сегодня на рынке сантехнических приборов РФ представлено достаточно много изделий предприятий, которые производят сепараторы жира для моек на кухне. Среди них в числе лидеров:

1. Продукция компании «Пятый элемент». Её можно встретить в четырех компоновочных модификациях «стандарт», «профи», «автосбор», «сталь». В каждой из этих компоновок можно подобрать жироуловитель соответствующий возлагаемым на него задачам. На выбор могут влиять следующие параметры: производительность – 0,5-1,5 м3/ч, пиковый сброс воды – 25-175 л, количество подключаемых моек – 1-3, материал рабочей емкости – полипропилен или сталь. Однако немаловажным является и удобство обслуживания, которое обеспечивают съемные пластины или канистры для жира, а также лотки для мусора в отдельных модификациях. Наиболее компактный прибор имеет габариты 420*320*370 мм (Д*Ш*В).
2. Сепараторы «Evostok OIL» также представлены моделями – от самых миниатюрных, разработанных для установки под мойками в типовых квартирах, до крупногабаритных, способных очищать стоки больших коттеджей, столовых, ресторанов и т.п. Они отличаются простотой внутреннего устройства, собранного в полипропиленовом корпусе по двухкамерной схеме. Габариты наименьшей модели – 420*320*370 мм.
3. Торговая марка «Термит» предлагает всего четыре типоразмера своих сепараторов, охватывающих наиболее востребованный сегмент, устанавливаемых под мойки жироуловителей . Ёмкости приборов изготавливаются из полиэтилена высокого давления в трехкамерном исполнении. Дополнительной опцией в их комплектации может быть лоток для мусора и крупных отходов. Это съемный пластиковый контейнер, который при заполнении легко извлечь и промыть. Самая маленькая установка – 450х350х395 мм.
4. Очистители «Тритон-ПМ» – надежные агрегаты российского бренда. Выпускаются в двухкамерных литых полимерных корпусах. Их модели занимают весь функциональный ряд по рабочей пропускной способности и пиковому сбросу для эксплуатации в быту, а также на минипроизводствах (кафе, столовых, ресторанах). Хотя габариты наименьшего типового изделия – 420*320*370 мм, производитель готов изготовить сепарационную сантехническую установку под индивидуальные запросы заказчика.

В качестве контрастного примера можно рассмотреть жироулавливающее оборудование «Hydrig» автоматического типа. Это достаточно сложные и дорогие изделия из нержавеющей стали, предназначенные для эксплуатации в преимущественно на объектах общепита.

Жироуловитель «Hydrig»

В них технологический процесс сепарации протекает за счет электроподогрева стоков, с последующим отделением и сбором жира механическим способом. Оборудование является энергозависимым, однако обеспечивает наивысшую степень очистки по сравнению с вышеописанными гравитационными установками. Габариты основного блока наименьшей модели 590*500*335 мм.

Установка жироуловителя под мойку своими руками

Выбрав простую сугубо бытовую модель сепаратора сточных вод, в общем, вы не должны столкнуться с особыми сложностями во время его монтажа. Однако все же придется соблюдать некоторые рекомендации и правила, чтобы в дальнейшем не испытывать проблем с работой прибора, а также его обслуживанием. Итак, разберем, как установить жироуловитель под мойку своими руками?

Общие рекомендации

1. Расчеты мощностных параметров сепаратора жира, как рабочих, так и пиковых, следует выполнять с некоторым опережением по предполагаемому потреблению воды.
2. Полка или участок пола, на которых размещается контейнер очистителя, должны быть выровнены по горизонтали в двух плоскостях, не иметь бугров или обширных ям. Подготовка основания под установку нужна, чтобы исключить риск повреждения пластикового корпуса. Кроме того, при не соблюдении горизонтальности может нарушиться нормальный переток нечистот в направлении сброса .
3. Полка под мойкой должна быть достаточно прочной, чтобы выдержать массу жироуловителя, после его заполнения жидкостью.
4. Между стенками моечного шкафа и корпусом прибора необходимо оставлять свободное пространство, примерно, 10-20 см вокруг и не менее 10-15 см сверху. Подобные технологические зазоры требуются для комфортного обслуживания установки.
5. Если конструкция жироуловителя для установки под мойку предусматривает несколько вводных патрубков, то важно тщательно продумать их взаимное положение, учитывая ограниченность окружающего пространства.

Обратите внимание! Важная особенность, которую необходимо учитывать, монтируя агрегат – это специфика жировых отложений, их горючесть. В связи с этим опасно размещать сепаратор вблизи электроприборов или газовой плиты.

Монтажные операции

1. После того как емкость займет свое установочное положение, ее остается подключить к приемной и выпускной линиям. В зависимости от конструктивного решения конкретной модели жироловки, её вводной раструб может располагаться либо сверху, либо сбоку. В него вставляется слив сифона. Чаще это конец гофрированного шланга, однако, может быть и жесткий патрубок. Второй вариант гораздо сложнее в плане сопряжений сантехнических элементов. Поэтому, если вы устанавливаете жироуловитель под мойку своими руками, то иногда оказывается проще заменить жесткую модель сифона на гофрированную.
2. Для подключения системы к канализации есть «холостая» соединительная трубка с противоположной стороны контейнера жироловки. К ней присоединяется патрубок или гофра через соединительную муфту, которые уже дальше соединяются с канализационным коммуникациям.
3. Уплотнительные кольца на входе и выходе сепаратора, а также прочие сопряжения следует смазывать сантехническим силиконом или специальным монтажным гелем. Нельзя использовать масла, так как они негативно влияют на уплотнительный эластомер.

Важно! Устройство бытового жироуловителя не предусматривает его работу в качестве гидрозатвора. Поэтому, если раковину подключить напрямую без гофрированного или стаканного сифона, то не избежать присутствия запахов из канализации в квартире.

Уход и обслуживание прибора

При интенсивном использовании жироуловителя выполнение операций по извлечению жира из очистительной установки может требоваться каждые пару недель. Контроль накопления загрязнений осуществляют, открыв верхнюю крышку контейнера. Скопившийся в верхней части емкости жировой сгусток подлежит удалению. Для этого подойдет специальный садок, входящий в заводские комплектации некоторых приборов. Можно также воспользоваться подходящим по габаритам ковшиком или обыкновенной кружкой. Смешанный с грязью пищевой жир, образовавший сгусток, достаточно плотный, поэтому он легко собирается, как пена с поверхности жидкости и выбрасывается в мусор.

Чтобы установленный под мойку агрегат жироуловителя не создавал аварийных проблем, а также эффективно отработал не меньше заявленного производителем срока, ему требуется несложная ежегодная профилактика. Для этого его отсоединяют от подвода сифона и канализационных коммуникаций и тщательно промывают, чтобы избавиться от тяжелых донных отложений.

Используемые источники:

• https://septikexpert.com/vidy-kanalizacii/komplektuyushhie/zhiroulovitel/
• https://www.kanalizaciya-stroy.ru/chto-takoe-zhiroulovitel.html
• https://stroyday.ru/stroitelstvo-doma/vodoprovod-i-kanalizaciya/zhiroulovitel-dlya-kanalizacii-iz-stolovoj.html
• https://santech-info.ru/kanalizaciya/zhiroulovitel-dlya-mojki-ustanovka-svoimi-rukami.html
