Железобетонные кольца. Виды, размеры, применение и цена железобетонных колец

Наличие колодца, канализации, водосборника или прокладка кабелей — неотъемлемые составляющие обустройства территории частного хозяйства. Помимо соответствия санитарно-гигиеническим нормам и техническим требованиям, каждый хозяин рассчитывает на долгосрочную эксплуатацию этих коммуникаций, поэтому прежде всего внимание обращается на ЖБИ. Их надежность при верном подборе нужных размеров бетонных колец для колодца и правильном монтаже гарантирует более 100 лет беспроблемного функционирования очистной системы.

Виды бетонных колец для колодца

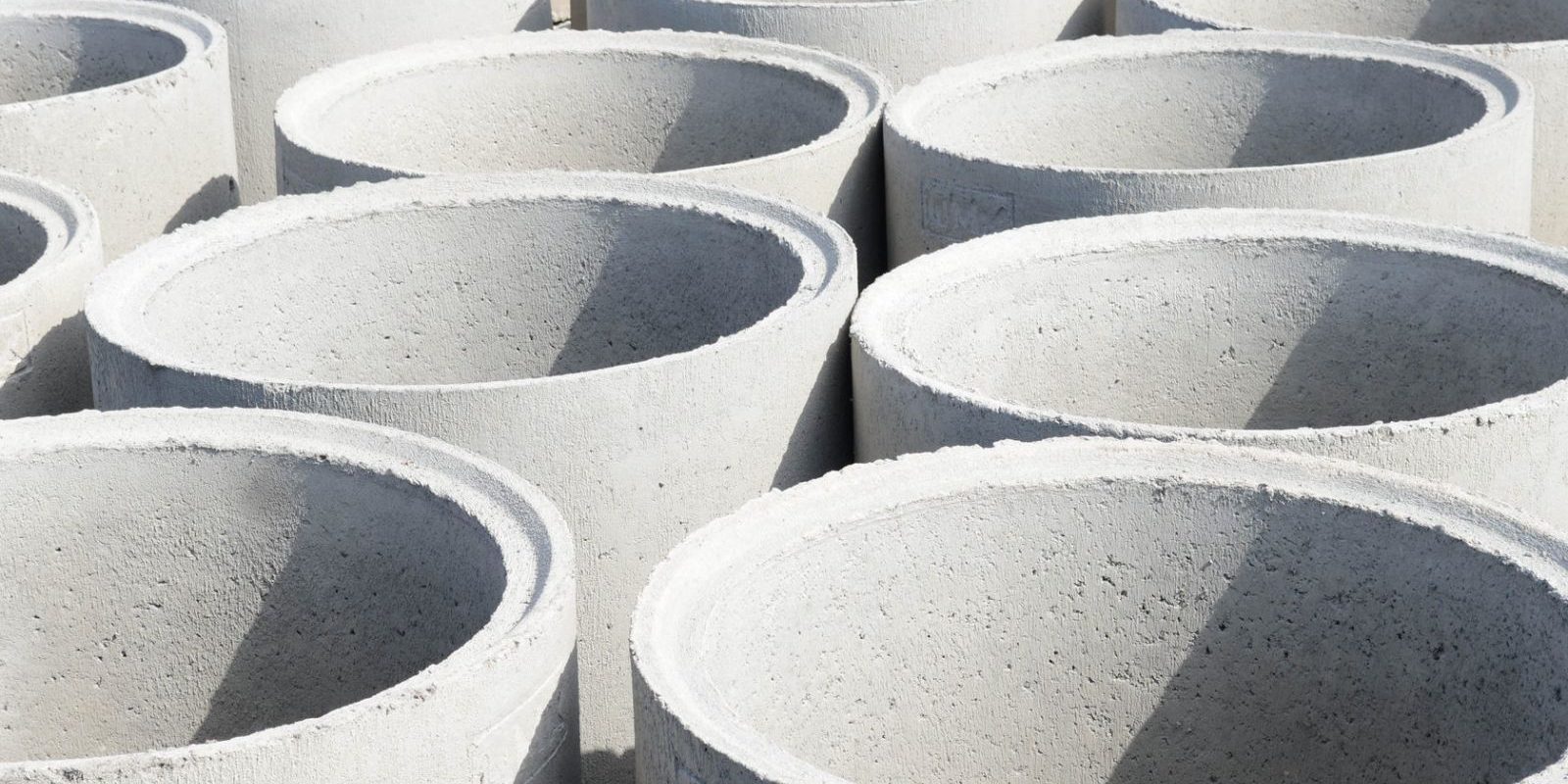

Колодезные кольца — это выполненные из железобетона изделия цилиндрической формы, применяемые в строительстве для обустройства подземных инженерных коммуникаций. Кроме сооружения колодцев для питьевой воды они применяются при сборке канализационных и сточных колонн, отстойников и резервуаров различной целевой направленности. Характеристики качества должны соответствовать ГОСТу № 8020-90.

Производство ЖБИ осуществляется методом заливки цементной смеси в форму (опалубку), предварительно армированную стальной проволокой Ø 8-12 мм. На противоположных концах изделия должны быть предусмотрены вертикальные стержни, которые впоследствии будут использоваться в качестве ушек для подъема конструкции. Из-за вибрации материал уплотняется, что приводит к потери части объема. Его восполняют повторной заливкой и вновь трясут форму, добиваясь полного устранения воздуха из тела изделия. Готовое кольцо получается после схватывания цементной массы.

Отпускная прочность (50% от необходимой) достигается в течение 7 дней, а полная — спустя 28-30 суток. По назначению ЖБИ разделяются на следующие виды:

1. Опорные, которые закладываются в основание колодца.
2. Стеновые, используемые для зауженных областей сооружения.
3. Для водосточных систем.
4. Для водопроводных и газовых колодцев.
5. Для сети коллекторов и водоотведения.
6. Для защиты кабелей электроснабжения.

Кроме того, их классифицируют по методу стыковки. Существуют изделия с фальцами и без. Последние имеют плоские и гладкие грани и устанавливаются одно на другое. Такое соединение требует точности, а в дальнейшем и дополнительной герметизации стыков. Наличие фальцев — выемки с одного торца и выступа с другого — обеспечивает более надежное замковое соединение.

Различаются также сборные конструкции, состоящие из нескольких секций, и монолиты, выполняемые по индивидуальному заказу. Преимущество последних состоит в отсутствие стыковочных швов, у которых существует риск протечки, а также в избавлении от необходимости подгонять каждый следующий элемент к предыдущему. Размеры монолитов ограничиваются только условиями транспортировки изделия к месту установки.

Последняя квалификация касается формы. Стандартными считаются круглые и квадратные, но в соответствии с представленным проектом могут быть выполнены кольца с сечением любой конфигурации и сложности.

Плюсы и минусы

Железобетонные конструкции давно занимают лидирующее положение на рынке стройматериалов, но и при их использовании покупатель должен быть готов к столкновению с некоторыми трудностями. При сравнении с аналогичной продукцией, выполненной из других материалов (пластик, полимерные смеси), можно выделить неоспоримые преимущества:

• пригодность для любых типов сооружений;
• доступность цен;
• большой выбор размерных моделей;
• долговечность и прочность, обеспеченные использованием тяжелого армированного бетона марок 200-500;
• жесткость конструкции, которую можно устанавливать и на нестабильных грунтах;
• простота и скорость монтажа;
• возможность изготовлять комплектующие на месте работ своими руками;
• надежная защита от сезонного вспучивания грунта и от попадания в систему грунтовых вод.

К недостаткам относятся:

• трудности транспортировки;
• габариты и вес, которые требуют при установке использования специальной техники;
• отсутствие мобильности (установленный колодец перенести крайне проблематично).

Однако на популярность колец из бетона эти сложности не влияют никак. Покупатели хорошо представляют себе и транспортные и монтажные затраты и заранее к ним готовы.

Размер колец

Высота изделия, вес, объем, внутренний и внешний диаметры, а также ширина стенок — все эти показатели составляют его размерную характеристику, которая может быть стандартной или нетиповой. К последней относятся кольца, изготовляемые по специальному заказу или небольшими партиями.

В зависимости от цели, с которой устанавливается инженерная коммуникация, могут понадобиться дополнительные элементы, к числу которых относятся:

1. Плиты днища, обеспечивающие надежность и водонепроницаемость основания (или кольца с глухим дном).
2. Плиты перекрытия, имеющие в теле отверстие меньшего диаметра, на котором монтируется посадочное место под канализационный люк.
3. Доборные кольца — изделия стандартного диаметра, но с меньшей высотой, необходимые для выведения колодца на нужный уровень над землей.

Их использование помогает добиться увеличения срока эксплуатации, защищает от загрязнений и придает сооружению завершенный вид.

Как выбрать

Существует несколько аспектов, которые необходимо учитывать при покупке железобетонных колец. Это соответствие необходимому объему септика, ГОСТу, санитарно-гигиеническим требованиям, прочностным характеристикам изделия. От размера зависят цены на сам продукт, его транспортировку и установку, включая подготовительные земляные работы. А от того сколько весит кольцо — необходимость использования при монтаже спецтехники.

С размерами помогает определиться предварительный расчет требуемой вместимости. При обустройстве канализации для септика, состоящего из двух секций (одна секция — это просто выгребная яма), используется формула:

V = (n*Q*t)/1000,

где V — искомый объем в м³, n — количество человек в доме, Q — расход воды на одного человека в сутки, t — количество дней, необходимых для полного цикла очистки воды согласно СНиП. В среднем это не менее 1,2 м³ на каждого жителя. Санитарные нормы требуют, чтобы в емкости первичной очистки, где происходят отстой взвеси и воздействие анаэробных бактерий, жидкость отстаивалась более 3 дней. Поэтому при сбросе только 500 л в день ее вместимость не может быть меньше 1500 л.

Для колодца на воду сложных расчетов производить не требуется, но необходимо учитывать следующие факторы:

• потенциальный дебет водоносного слоя;
• планируемое потребление;
• финансовые затраты.

Если набор осуществляется на одно стандартное кольцо высотой 90 см, то при метровом диаметре запас воды составит 680 л, при Ø 1,5 м — 1500 л, а при Ø 2 м — 2800. Статистика продаж говорит, что для всего, связанного с канализацией, чаще используются конструкции с Ø 1,5 м, а для колодцев — 1 м.

При выборе следует обращать внимание и на прочность изделия (толщина стенок, наличие арматуры), что особенно важно при работе в проблемных грунтах. Поверхность ЖБИ должна быть затерта цементным раствором, не иметь сколов, трещин и раковин. Недопустимо наличие ржавчины на проушинах для подъема (могут оборваться при установке). Допустимый уклон стенок не может превышать 1,5 %. При покупке должны выдаваться гигиенический сертификат и паспорт, где указываются дата изготовления, использованные материалы, марка бетона, парился он в печи или нет.

Расшифровываем маркировку

Каждое ЖБИ, согласно нормам ГОСТа, обязано иметь буквенно-цифровую маркировку на поверхности, соответствующую его назначению и отражающую две размерные характеристики. Сфера применения маркируется буквами:

• КС — кольцо стеновое (сквозное);
• КО — опорное;
• КСД — стеновое с дном;
• КФК — септики и фекальная канализация;
• КЛК — ливневки;
• КГВ — водо- и газопроводные коммуникации;
• КЛВ — колодцы-водоприемники ливневых стоков.

Цифры обозначают параметры, округленные в большую сторону и выраженные в дециметрах:

1. Внутренний Ø.
2. Высота.

Так, например, маркировка КС 10.9 расшифровывается как «кольцо стеновое с диаметром внутреннего сечения 1 м и высотой 89 см».

Стандартные размеры

ГОСТом установлен широкий модельный ряд изделий, так как типоразмеры должны полностью удовлетворять потребности строителей в обустройстве систем любой сложности. Поэтому они имеют многовариантность и большие возможности для сочетаемости. Выглядят размеры следующим образом:

1. Высота. Стандартными считаются три: 29, 59 и 89 см (в промышленном строительстве встречается использование 119 см).
2. Толщина стенок. Возможны 7, 8, 9 и 10 см.
3. Внутренний Ø. Четыре основных: 70, 100, 150 и 200 см.
4. Внешний Ø. От 84 до 220 см.
5. Полезный объем. Варьируется от 0,05 до 0,59 м³.

Самые большие размеры имеет КС 25.12, но в частном строительстве оно не используется, потому что установить его без специальной техники не представляется возможным.

Вес кольца зависит от трех факторов:

• тип заполнителя, марка бетона;
• количество и масса использованной арматуры;
• объем бетона, зависящий от толщины стенок.

Каждый производитель пользуется своей технологией, поэтому тоннаж даже однотипных изделий различается в зависимости от завода-поставщика. Можно лишь зафиксировать разницу веса от 130 кг до 1,5 т.

Как проверить размер колец

Проверка на соответствие ГОСТу проводится по двум перпендикулярным диаметрам. В четырех точках, расположенных попарно друг против друга, измеряется толщина бетона, высота ЖБИ (для фальцевых дополнительно — глубина пазов и размеры шипа). Допустимым считается отклонение не больше 1,5 %. Измерения желательно проводить как в верхней, так и в нижней части.

Какого производителя выбрать

В РФ производством ЖБ колец занимаются около 250 производителей, охватывающих всю территорию страны. Поэтому выезжать за пределы своего региона в поисках дешевизны экономически невыгодно. Сэкономленные средства съест транспортировка. Однако продукция некоторых заводов пользуется особым спросом. Можно выделить:

1. «ВТГ Строй» в Мытищах Московской области, отправляющий свои изделия по всей стране. Особым спросом пользуются их КС 10.9, КС 15.9 и КС 20.9 фальцевые и плоские в комплекте с крышкой и люком. Средняя стоимость — 2,1 тыс. руб.
2. ОАО «Завод строительных промышленных деталей», работающий более 45 лет в Тюмени. Он имеет собственную аккредитованную строительную лабораторию, которая позволяет не только следить за качеством, но и разрабатывать новые технологии.
3. Фирма «Диалог Строй» в Новокузнецке является поставщиком качественных ЖБИ по всей Кемеровской области. Помимо выпуска стандартных конструкций предприятие охотно работает и с заказами по индивидуальным проектам.
4. Компания «ЮгСтройКомплект» в Краснодаре отличается широким ассортиментом и высокой мощностью производства. Цены на ЖБИ начинаются от 1,4 тыс. руб.

Эти производители строго отслеживают технологию производства и гарантируют качество своей продукции.

Цены колец

Ценовую политику формирует рынок, и потому в разных регионах одно и то же изделие будет стоить по-разному, но везде цена его находится в прямой зависимости от размеров. И если за КС 7.3 придется заплатить от 700 руб., то за КС 20.9 — уже около 4,5 тыс. руб. Покупка у производителя дает экономию на 5-15 % по сравнению со строительными рынками. Но, составляя смету, кроме трат на кольца, заказчик должен иметь в виду и другие расходы:

• на рытье котлована под сооружение;
• на доставку продукции;
• на монтажные работы;
• сооружение колодезного домика (по желанию);
• на дополнительные материалы, например, на цемент для герметизации швов или на гальку для фильтрационного дна колодца.

Сотрудничать имеет смысл с одним поставщиком. Во многих случаях это принесет дополнительные выгоды в области сервиса, доставки и информационной поддержки.

Железобетонные кольца производятся методом заливки цементной смеси в форму с проложенной внутри арматурой. Посредством вибрации  материал уплотняют. При этом теряется часть объема. Его восполняют дополнительной заливкой бетона и вновь трясут, выгоняя воздух. После схватывания получается готовое изделие. Оно должно соответствовать ГОСТу за номером 8020-90.

Виды железобетонных колец

Существуют несколько классификаций железобетонных колец. Во-первых, бывают изделия с фальцами и без них. В последнем случае нижняя и верхняя грани кольца гладкие и плоские. На моделях с фальцами у основания есть выемки, а на верхнем торце — выступы. За счет них кольца стыкуются меж собой замковым соединением.

Делятся кольца и по назначению, что отражено в маркировке изделий:

1. Опорные кольца, закладываемые в фундамент колодца обозначаются буквами КО.
2. Стеновые изделия для зауженных областей колодцев маркируются КС.
3. Кольца для водопроводных и газовых колодцев помечаются аббревиатурой КВГ.
4. Образцы для сети водоотведения и коллекторов маркируются КФК.
5. Кольца для водосточных систем помечены аббревиатурой КЛК.

Железобетонные изделия бывают рядовыми и доукомплектованными, то есть снабженными днищем или перекрытиями необходимых размеров. Стоимость железобетонных колец последнего типа, естественно, выше.

Виды железобетонных колец

Для дополненных колец есть своя маркировка. Стеновая модель с дном, к примеру, помечается буквами КСД. Изделие без дна может быть доборной. Такие кольца отличаются нестандартными размерами, в частности, высотами. Доборные образцы завершают конструкцию. Иногда требуется доложить всего 10 сантиметров, а иногда и все 40.

Дабы не составлять колодец из множества колец, можно заказать монолитное. Оно отливается по индивидуальным размерам. Монолитные изделия исключают сложности стыковки. Кольца железобетонные сборные требуют подгонки. К тому же, есть риск протечки швов меж ними.

Последняя классификация связана с формой изделий. Стандартом считаются круглые и квадратные кольца. По индивидуальному заказу возможно изготовление образцов иных форм.

Размеры железобетонных колец

Размеры железобетонных колец — это их высота, наружный и внутренний диаметр, толщина стенки, масса и объем. Они бывают стандартными и нетиповыми. Последние изготавливаются под заказ, либо встречаются в свободной продаже в малыми партиями.

Размеры железобетонных колец

Широта выбора размеров железобетонных колец такова:

1. Наружный диаметр колец заводского типа варьируется в пределах 84—220, а внутренний — 70—200 сантиметров. Промежуточные варианты — 110,6 и 100; 168 и 150 сантиметров. Первое число — внешний диаметр железобетонного кольца.
2. Толщина стенок продукции бывает равной 7, 8, 9 и 10 сантиметрам.
3. Стандартные высоты колец — 29, 59 и 89 сантиметров. Первый размер типичен для моделей с 70-сантиметровым внутренним диаметром, а последний для 2-метровых образцов.
4. Минимальный объем железобетонных колец — 0,050 кубометра. Максимальный равен 0,59 кубометра. Промежуточные варианты — 0,10, 0, 14, 0,15, 0,16, 0,23, 0,26, 0,39 и 0,40.
5. По массе кольцо железобетонное канализационное может быть равно 0,13, 0,25, 0, 38, 0,2, 0,4 и 0,6 тонны. Еще есть варианты: 0,55, 0,32, 0,67, 0,96, 0,98 и 1,47 тонны.

От размеров во многом зависит цена изделий. Плюсом идет стоимость рытья колодца для железобетонных колец.

Применение

Сферы применения железобетонных колец понятны из маркировки изделий. Они пригождаются в строительстве колодцев, газопроводных и фильтрационных систем. Пригождается продукция и при прокладке тоннелей, прокладке телефонных и электросетей.

Отсюда критерии выбора колец. Если делается колодец для забора питьевой воды, важна чистота материала. Примеси из бетона могут просочиться в воду. Если же делается емкость под канализационные стоки, кольца могут быть изготовлены и из загрязненного бетона.

При обустройстве колодца с питьевой водой у бетонного цилиндра не должно быть днища. Оно преградит выход в емкость подземных источников. Для колодца с отходами днище, напротив, необходимо. Иначе нечистоты просачиваются в грунтовые воды.

Покупая кольца для колодца с питьевой водой, желательно брать изделия, отлитые в формах с восковой смазкой. Она создает на поверхности бетона тонкую пленку, частично заполняет поры материала. Это исключает проникновение из него в воду примесей, к примеру, масел.

При прокладке кабелей, кольцевые конструкции вокруг них возводятся для защиты от механических повреждений. Здесь важна не чистота бетона или условия его отливки, а прочность, поэтому нужно ориентироваться на марку цементной смеси. Предпочтительны кольца из бетона не ниже 300-ой категории.

Как рассчитать стоимость колодца из железобетонных колец

Стоимость колодца из железобетонных колец состоит не только из трат на сами кольца. Дополнительно в смету включают стоимость:

• рытья углубления под кольца
• доставки продукции
• монтажа конструкции
• постройки колодезного домика (при необходимости)
• дополнительных материалов, к примеру, цемента для заполнения швов меж кольцами или гальки для фильтрационного слоя

Можно заказать услуги и сами кольца у нескольких фирм. Это частенько вносит сумятицу в процесс. Сложно удобно состыковать сроки доставок, исполнения работ и прочих обязательств. Проще работать с одной фирмой.

При этом важно учесть ее основной профиль. Выгоднее, когда им является производство колец — основной затратной статьи. Если же фирма специализируется на монтаже и рытье колодцев, материал для них является перекупленным, а значит, нацененным.

Монтаж колец и рытье колодце у производителей колец — сопутствующая услуга, поэтому ценник за нее приемлем, сравним с запросами фирм-посредников. Рассчитывая необходимое количество колец, учитывают глубину колодца. Она зависит от уровня залегания вод. Узнать его помогают специалисты. За их вызов и вердикт тоже приходится платить.

Также стоимость колодца зависит от его диаметра и формы. На квадратные железобетонные кольца уходит больше бетона, а посему и ценник выше. Все это нужно учитывать в вопросе, как рассчитать стоимость колодца из железобетонных колец.

Монтаж и установка

Монтаж железобетонных колец осуществляется двумя основными путями. Изделия можно уложить с помощью технику в готовый котлован, или же устанавливать методом углубления. Последний способ подразумевает расположение первого кольца у поверхности.

Заглубляют изделие, подкапывая и выкидывая землю на поверхность. Это ручной способ монтажа. Осуществить его помогает тяжесть бетона. Кольцо буквально впивается в землю, давя своей массой.

Когда при работе ручным методом первое кольцо уходит в землю, поверх ставится второе, затем третье и далее по списку. Копать приходится лопатим. Отработанный грунт поднимают наверх, загружая в ведра на веревках.

При автоматизированном монтаже кольца опускает машина. Важнее вопросы подготовки котлована. Если ему требуется дренажная подушка, ее нужно сделать заранее. Если же колодец предполагает дно, его тоже можно проармировать и залить до начала монтажа. Второй выход  — приобрести основное кольцо с днищем.

Котлован под колодец роется с запасом как в глубину, так и в ширину. Последний припуск составляет 10% от диаметра колец. К глубине прибавляют около 15-ти сантиметров. Монтаж колодцев глубиной до 1,5 метра принято осуществлять вручную. Заказ техники нерентабелен, ведь требуется установит 1—2 кольца.

Устанавливая кольца, важно герметизировать швы меж ними. Подходят цементная заливка или промазка битумом, то есть набором смол. Последний также служит наружной изоляцией колец, предотвращая просачивание содержимого колодца во внешнюю среду. Остается сделать отверстия для ввода и вывода труб канализации в случае, если колодец сточный. Есть кольца с уже готовыми проймами.

Цена железобетонных колец

На железобетонные кольца цена зависит от их вида, размера. Типовые модели без дополнительных элементов стоят от от 340-ка до 5 тысяч рублей за штуку. Это при покупке у производителей. Перекупщики делают 5—15% наценку.

Некоторые решаются сделать колодезное кольцо самостоятельно. Это позволяет сэкономить деньги, но не время. Главная сложность — опалубка. Соорудить качественную круговую форму под заливку бетона могут лишь набившие руку профессионалы. Процесс трудоемкий и долгий в сравнении с автоматизированным или ручным углублением колец.

<index>

Объем бетонного кольца – величина, которая нужна для вычисления оптимальных размеров изделия в процессе проектирования и монтажа той или иной системы, колодца. Бетонные кольца сегодня используются повсеместно, выступая основными элементами в монтаже колодцев разного типа (канализационные, водопроводные, смотровые, газопроводные и т.д.).

Кольца подбирают в соответствии с требованиями по массе, внутреннему диаметру, высоте. Все важные характеристики прописываются в маркировке изделия. Все бетонные изделия данного типа производят в соответствии с ГОСТом 8020-90, с применением высококачественного бетона, стальной арматуры. Благодаря этому бетонные кольца получаются прочными и надежными, стойкими к агрессивным средам и механическим нагрузкам, долговечными и не боящимися влаги.

Обустройство колодца и канализации может понадобиться в самых разных случаях, актуально как для многоэтажной застройки, так и для частного домостроения. К сооружениям предъявляются определенные требования по прочности, санитарно-гигиеническим нормам, объему и т.д. И обеспечивать все важные свойства колодцу может использование качественных и подходящих по размерам бетонных колец, крышек, опорных колец, днищ и всех конструкционных элементов.

Какие бывают кольца ЖБИ: виды и назначение

Железобетонные кольца – это конструкции круглой формы, без верха и дна (как правило), из которых собираются колодцы различных коммуникаций, септиков, систем, углубляемых в грунт. Это самый простой и экономически оправданный вариант. Бетонные кольца производят с металлическим армированием, поэтому они способны выдерживать немалые нагрузки и служить долго.

Основные виды колец ЖБИ:

• С замковым соединением – наличие стыковочных выемок и специальных выступов на торцах обеспечивают плотное прилегание колец одно к другому. Целостность конструкции сохраняется даже при давлении грунта, поэтому можно обойтись без дополнительной герметизации.
• Сквозные для канализации – их производят сплошными, с гладкими стенами и плоским торцом. Самые популярные кольца, соединяются металлическими скобами с заделкой зазоров цементным раствором.

• Доборные кольца – нужны там, где нужно скорректировать высоту колодца (когда сделать это с использованием стандартных колец не получается). Высота может быть разной, как и масса таких элементов.
• Фильтрационные – в изделиях есть равномерно распределенные отверстия (перфорация) по поверхности, что обуславливает их использование в обустройстве фильтрационных колодцев.
• Дополнительные детали – плиты днища, крышки, цельные блоки с крышками и т.д.

По назначению бетонные кольца бывают канализационными и водозаборными, используемыми для монтажа подземных кабельных электрических сетей, газопроводными, а также используемыми в формате коллекторов. Изготавливаются кольца из бетона марок М200-М500 (выбор зависит от того, в каких условиях предполагается эксплуатация железобетонного кольца).

Технология производства

Изготавливают бетонные кольца из тяжелого бетона, который заливают в смонтированную опалубку. В форме предварительно выполняют армирование из стальной проволоки сечением 8-12 миллиметров. На противоположных концах изделия монтируют два вертикальных стержня, призванных выполнять функцию монтажных петель (для подъема краном). Размеры бетонных колец (как и масса) могут быть разными.

В опалубке весь объем бетона уплотняют вибрированием, чтобы убрать все пустоты и сделать бетон максимально плотным и прочным.

Через сутки опалубку демонтируют, потом готовые уже кольца складируют аккуратно на открытых площадках. Через 7 дней изделие набирает отпускную прочность (около 50% от заданной). Полный цикл прочности материал набирает через 28 суток.

Достоинства и недостатки

Железобетонные кольца используются в самых разных сферах, но практически всегда в грунте, когда нужно проложить под землей коммуникации, трубопроводы, инженерные системы и т.д. При выборе изделия обращают внимание на такие параметры, как объем кольца и его размеры, вес. Но до начала расчетов и монтажа желательно изучить основные плюсы и минусы элемента, его особенности.

Главные преимущества железобетонных колец:

• Длительный срок эксплуатации – произведенные по ГОСТу в условиях завода кольца способны прослужить до 50 лет, сохранив целостность и прочность.
• Разумная стоимость – что существенно удешевляет создание всего колодца.
• Универсальность – в железобетонных кольцах обустраивают септики, питьевые колодцы, монтируют подземные коммуникации и т.д.
• Быстрый монтаж за счет производства колец и доборных деталей, которые точно соответствуют друг другу и позволяют создать колодец любой конфигурации.
• Высокий уровень механической прочности – кольца стойки к сдвигам грунта, давлению почвенных вод, имеют достаточный запас прочности, чтобы подходить для монтажа в любом типе грунта.

• Простой уход – независимо от того, каковы диаметр и габариты бетонных колец, все они внутри выполнены с ровной поверхностью, легко и быстро чистятся при необходимости.
• Экологичность – ввиду того, что бетонные кольца производят из полностью безопасных компонентов без вероятности выделения токсинов и вредных веществ, эксплуатация изделий даже для обустройства питьевых колодцев полностью безопасна.
• Большой выбор элементов – объем колодца может быть любым за счет наличия в ассортименте колец множества размеров (диаметров, высоты).

Из недостатков бетонных колец стоит выделить такие, как большой вес и габариты (из-за чего смонтировать самостоятельно элементы может быть проблематично, обычно привлекают спецтехнику), гигроскопичность и необходимость выполнять гидроизоляцию.

Маркировка согласно ГОСТ (таблица)

На каждое бетонное кольцо (и остальные детали) наносят маркировку, представляющую собой набор букв и цифр, предоставляющих основную информацию об изделии.

Что включает маркировка бетонного кольца:

• Буквы – для частного строительства обычно выбирают КС, ПП, ПД.
• Цифры – говорят о габаритах элемента.
• Дополнительные параметры – иногда производители указывают еще степень проницаемости бетона (нормальная Н, пониженная П, особо низкая О).

Условные обозначения типов колец по ГОСТу:

• КЛК – для обустройства городских ливневых канализаций и водостока.
• КВГ – для водопроводных колодцев и газопроводов.
• КО – опорное кольцо, использующееся в качестве фундамента колодца.
• КС – кольцо стеновое, которое устанавливается в качестве основного элемента колодца.
• КФК – сети коллекторов, дренажные системы.

Числовые обозначения говорят о величине изделий, но лучше всего для поиска оптимального элемента обращаться к специальным таблицам, где все подробно указано.

Пример расшифровки маркировки изделия КС-7-9: стеновое кольцо высотой 900 миллиметров и с толщиной стенок 70 миллиметров.

Стандартные размеры железобетонных колец

Объем колодца зависит от размера колец, которые монтируются. Вариантов очень много, но есть определенные нормы ГОСТа, в соответствии с которыми производят элементы.

Размеры ЖБИ колец по стандарту:

• Диаметр – показывает 1-я цифра маркировки (обычно указывают внутренний), варьируется в диапазоне 7-20 сантиметров. Диаметр должен быть одинаков для всех элементов колодца.
• Высота – стандартная равна 90 сантиметрам, варьируется в диапазоне 10-100 сантиметров, указывается в самой маркировке (КС-10, к примеру, это кольцо с диаметром в 1 метр, КС-20 – 2 метра и т.д.). Если высота отличается от стандартной, то она идет в маркировке второй цифрой: КС 7-3 (диаметр 7 дециметров, высота 29 сантиметров).
• Толщина стенок – может быть от 70 до 120 миллиметров.
• Удельный вес – от 46 до 2900 килограммов (но вес может указываться в кг на м3).

Дополнительные элементы

Для выполнения расчетов и проекта необходимо учитывать все элементы, которые входят в конструкцию. Только из колец колодцы не строят, обычно для монтажа используют также различные доборные элементы, позволяющие реализовать любую конфигурацию системы.

Какие элементы применяются в монтаже конструкций колодцев:

• Плиты днища – для создания надежного основания.
• Доборные кольца – для получения нужного размера колодца, если не удается создать его из стандартных изделий.
• Плиты перекрытия (они же крышки колодцев) – для накрывания сверху колодца и места под люк.

Также есть еще кольца с крышками, которые представляют собой объединение кольца и крышки в монолитную конструкцию в условиях завода.

Крышки для колодцев

Крышка представляет собой круглую плиту, которой накрывается кольцо, с наличием отверстия в центре или сбоку. В дренажных колодцах монтируют крышки с отверстием под люк в центре, для других целей – сбоку.

Производят крышки из тяжелого высокопрочного бетона класса минимум В15, водонепроницаемого и морозостойкого. Для осуществления монтажа, погрузки/разгрузки изделие оснащено петлями из арматуры.

Плиты днища

Это сборные железобетонные элементы для монтажа подземных инженерный сооружений и коммуникаций. Плиты становятся основанием для камеры, на них сверху монтируют кольца. Благодаря плитам днища получается обеспечить герметичность колодца и защитить его от разрушений, попадания влаги и обвалов грунта. Перед выбором плиты днища нужно знать, сколько весит бетонное кольцо, чтобы правильно рассчитать нагрузку.

Плиты днища – круглое изделие по диаметру колодца. Выполняется из бетона с показателями морозостойкости минимум F100, водонепроницаемости минимум W6, прочности В15 и выше.

Опорные кольца

Это специальные элементы, на которые опирается люк колодца. Изделия круглой формы по внешнему диаметру колодца, небольшой толщины с диаметром внутреннего отверстия минимум 70 сантиметров, чтобы при необходимости вовнутрь мог попасть человек. Вес бетонного кольца составляет около 50 килограммов. Бетон соответствует всем требованиям и стандартам.

Кольца с крышками

Такие изделия предполагают объединение двух элементов – кольца и крышки в условиях завода. На объект поставляется уже готовое изделие, заменяющее собой два других.

Таким образом удается избежать лишнего соединения и добиться большей герметичности, уменьшить объемы монтажных работ и ускорить сборку колодца.

Процесс монтажа

До того, как приступать к монтажу, желательно рассчитать вес бетонного кольца (1 метр колодца сколько равен или просто суммировать вес всех элементов, входящих в конструкцию). Как правило, кольца и другие детали монтируют с использованием спецтехники – вручную все это устанавливать достаточно трудно, но возможно.

Как осуществляется монтаж колец:

• Выбор места – дренажные системы и водопроводные колодцы, канализационные конструкции не устанавливают рядом с жилыми домами, огородами. Есть определенный стандарт, которому нужно следовать. Чем дальше будет установлен колодец от всех объектов, тем лучше, но не ближе 5 метров к жилым домам и сооружениям. Кроме того, в выбранном месте нужно исследовать грунт на предмет залегания вод. Также заботятся о том, чтобы к месту свободно могла подъехать техника обслуживающих служб.
• Рытье котлована – лучше с использованием техники. Яму копают на глубину высоты всех колец, на ее дно засыпают несколько слоев песка и щебня (общей толщиной минимум 50 сантиметров), трамбуют.
• Монтаж дна может осуществляться двумя способами: либо с использованием колодца с глухим дном, либо с установкой плиты днища, а на нее уже сквозного кольца. Далее устанавливаются кольца одно на другое (желательно с привлечением крана), стыки тщательно замазываются раствором, закрепляются металлическими скобами.
• Подводка коммуникаций, соединений, всех систем и т.д., после чего котлован засыпают, кольца накрывают верхней плитой, монтируют люк.

Какому производителю отдать предпочтение?

Современные производители предлагают кольца и другие элементы для колодцев в большом разнообразии. Как правило, вся продукция производится в соответствии с нормами, регламентируемыми ГОСТом и СНиП. Но цены на продукцию могут быть разными, как и ассортимент.

Выбор всегда остается за клиентом, который должен обращать внимание на качество самих элементов: внешний осмотр, наличие сертификатов, подтверждающих соблюдение требований производства, наличие оборудования и соответствие изделия указанным техническим характеристикам.

На сегодняшний день на территории России кольца и другие изделия выпускает около 250 компаний, ниже представлены проверенные и надежные.

Хорошо зарекомендовавшие себя на рынке производители бетонных колец:

• «Завод промышленных строительных деталей» — работает на рынке больше 45 лет, крупный производитель ЖБК в Тюменской области. Есть своя аккредитованная строительная лаборатория, осуществляющая контроль за качеством продукции.
• «МастерСтрой» — работает под Москвой в Вознесенске, несмотря на то, что специализируется на продаже валового/кулевого цемента, также изготавливает напорные трубы, ЖБ кольца.
• «МонолитСтрой» — компания работает в Подмосковье, изготавливает и реализует ЖБИ с 2007 года. Ассортимент представлен составными и мостовыми сваями, плитами днища, ФБС, стеновыми кольцами, крышками колодцев и т.д.
• «Торговая Компания Вира» — в Санкт-Петербурге расположена производственная линия предприятия. Компания изготавливает безнапорные трубы, железобетонные кольца. Продукция очень тщательно проверяется в процессе многоступенчатого контроля.
• «ГазоБлоки» — компания из Воронежа, выпускает товарный бетон, облицовочный и силикатный кирпич, а также размерный ряд бетонных колец и доборных элементов.

На территории страны железобетонные кольца поставляет большое количество компаний. Вышеперечисленные гарантируют соответствие всем стандартам и заявленным свойствам, но в любом случае проверять все нужно очень тщательно при покупке, ориентируясь на расчеты и проект.

</index>Кольца бетонные для канализации

Эксплуатационные характеристики колец

Эти изделия используются во время монтажа канализационных систем и для обустройства традиционных деревенских колодцев. Бетонные элементы имеют свои преимущества и недостатки.

Преимущества колец

1. Большой срок эксплуатации. Если не допускать воздействия критических механических нагрузок, то срок службы колец практически неограничен. Бетон – уникальный строительный состав, который набирает окончательную максимальную прочность через сотни лет. Все известные строителям материалы со временем ухудшают свои первоначальные параметры. Срок службы колец практически неограничен
2. Низкая цена. Невысокая себестоимость изготовления колец делает цены на них доступными всем потребителям. Существующие сегодня пластиковые конструкции обходятся намного дороже при практически одинаковых возможностях.
3. Универсальность применения. Бетонные кольца можно применять для обустройства канализации и колодцев, разводок инженерных коммуникаций, смотровых и технических сооружений. Бетонные кольца универсальны
4. Простота изготовления. При наличии простейшейформы элементы можно делать самостоятельно, при этом качество полученных изделий по всем техническимпараметрам приближается к заводским аналогам.

Недостатки колец

1. Негативная реакция на ударные нагрузки. Такое свойство усложняет процесс транспортировки колец, надо предусматривать комплекс специальных мер для предупреждения разрушения.Разбитое бетонное кольцо
2. Большой вес. Значительная масса заметно усложняет их монтаж. Работы рекомендуется делать при помощи подъемной техники, это могут быть не только автомобильные краны, но и экскаваторы с длинными ковшами и иные землеройные или погрузочные механизмы, имеющие гидравлический насос и цилиндры. Ручная установка требует много физической силы и сопряжена с повышенными рисками травматизма. Кроме того, кольца могут упасть и расколоться. В зависимости от степени разрушения принимается решение о возможности их дальнейшего использования. Вес и объем бетонных колец

Классификация колец

Технические требования должны отвечать положениям ГОСТа 8020-90 и ГОСТа 13015-2012. Контролируются свойства колец по таким параметрам:

• прочность, устойчивость к образованию трещин, жесткость;
• водонепроницаемость и морозоустойчивость;
• толщина по периметру и максимальные поля допусков.

Конструкции бетонные и железобетонные для колодцев канализационных, водопроводных и газопроводных сетей.

ГОСТ 8020-90

Изделия бетонные и железобетонные для строительства. Общие технические требования.

ГОСТ 13015-2012

При необходимости погрузки/разгрузки изделий в них должны устанавливаться ходовые скобы, которые должны выступать на 120 мм и располагаться на расстоянии 300 мм.

Транспортировка колец и их хранение должно выполняться только в рабочем положении.

Транспортировка колец

Категорически запрещается складирование в лежачем состоянии, это может стать причиной появления трещин и существенного понижения параметров прочности.

Правильное хранение колец в рабочем положении

Бетонные кольца очень редко используются как отдельные и полностью самостоятельные элементы, чаще они монтируются совместно с другими изделиями, что обеспечивает их оптимальную эксплуатацию.

Как классифицируются бетонные кольца и дополнительные конструкции?

Наименование элемента	Краткое описание технических параметров и назначения
Кольцо	Внутренний диаметр колеблется в пределах 1000–2000 мм, толщина стенок 80–100 мм, высота 590–890 мм. Производители могут незначительно корректировать контролируемые параметры в зависимости от специальных требований заказчика. Изменения указываются в договоре и согласовываются обеими сторонами.
Плита перекрытия	Закрывает кольца, предупреждает засорение и проникновение нежелательных лиц. В зависимости от конкретных условий эксплуатации подбираются технические параметры, внешний диаметр учитывает размеры бетонных колец, максимально возможную нагрузку на поверхности и климатический регион монтажа.
Крышка люка	Закрывает техническое или смотровое отверстие, может иметь различный внешний диаметр (663 мм и 80 мм) и толщину (50 мм и 60 мм). Устанавливается на плиту перекрытия.
Днище	Применяются в качестве опорного элемента по время монтажа колец. За счет большой площади увеличивается устойчивость сооружения, кольца со временем не оседают, не нарушается горизонтальность положения верхних кромок, не ухудшаются эксплуатационные свойства конструкции. Толщина может колебаться в пределах 100–200 мм, диаметр 1500–2500 мм.

Отечественные стандарты, в отличие от европейских, не предусматривают создание замка, что намного усложняет процесс монтажа. Кроме того, появляются риски нарушения целостности колодца из-за горизонтальных подвижек грунтов. Профессиональные строители настоятельно рекомендуют не пользоваться отечественными стандартами, а изготавливать кольца по европейским нормативам. При опускании колец они надежно связываются замками, прочность гарантирует длительную и безопасную эксплуатацию колодцев.

Кольца с замком

Пошаговая инструкция по самостоятельному изготовлению колец

Технология не имеет никаких сложностей, это элементарные бетонные работы. Главная проблема – форма для литья.

Как может выглядеть форма для производства ЖБИ колец

Что надо знать о форме?

1. Для изготовления применяется листовой металл толщиной 2 мм и профильная труба 20×20 мм.Лист тоньше использовать не рекомендуется, он быстро деформируется – на поверхности застывает бетон, чистить его приходится большим молотком или кувалдой.
2. Профильную трубу надо гнуть только на профессиональном станке. Ручные методы не могут выдерживать точный радиус.
3. Толщина стенки не менее 8 см для неармируемых колец. Железобетонные самостоятельно делать не стоит, слишком сложно правильно связать и установить на место каркас. Толщина контролируется простейшими деревянными или металлическими распорками.
4. Для облегчения разборки формы имеют вставки небольшой ширины. Вначале вынимаются эти элементы, потом широкие сегменты внутренней части, на заключительном этапе демонтируется внешнее кольцо.
5. Если есть сомнения в прочности, то можно установить регулируемую распорку.

Делать форму для личного пользования нецелесообразно, приспособление лучше одолжить у профессионалов. Если она у вас есть, то можно приступать к изготовлению колец.

Шаг 1. Соберите форму, подготовьте ее к заливке. Делается это в несколько этапов.

1. Определитесь с местом работы, оно должно быть ровным, на землю желательно положить металлический лист. Форма для бетонного кольца
2. Соедините внутренние полкольца и установите на место распорку. Она требуется для облегчения процесса разборки после застывания бетона.  Намажьте металл отработкой, можно пользоваться любыми маслами. Есть предупреждение только для колец, используемых для обустройства колодцев с питьевой водой. Если у вас именно такая ситуация, то рекомендуется пользоваться растительным маслом, его расход небольшой, на себестоимость бетонных колец влияния почти не оказывает. Соединение внутренних полуколец и нанесение отработки
3. Соберите внешнее кольцо. Оно состоит из двух равных половинок, фиксация делается болтовым соединением. Поверхности также предварительно смазываются. Если кольца для колодца, то надо вставить несколько трубочек, сквозь них поступают грунтовые воды.Сборка внешнего контура
4. Выставьте внутреннее и внешнее кольцо строго симметрично. Пользуйтесь специальными распорками, они не только контролируют правильное положение, но и не допускают смещения во время заливки бетона. Если распорок нет, то точность проверяется рулеткой. Выставление колец симметрично

Проверьте правильность сборки, если все в норме, то можно заниматься бетоном.

Шаг 2. Приготовьте бетон. Он должен быть особо прочным, используйте только качественные материалы. Состав –на одну часть цемента надо добавлять две части отсева и одну часть щебня.

Приготовление бетона

Практический совет. Бетон настоятельно рекомендуется готовить мешалкой, вручную очень сложно добиться идеального перемешивания составляющих.

Цены на популярные модели бетоносмесителей

Бетономешалки

Это оказывает негативное воздействие на прочность, бывают случаи, когда такие кольца во время установки трескаются.

В мешалку всегда первой наливается вода, для начала дается примерно 1/3 от объема. Затем добавляется половина порции крупного щебня и только после этого можно сыпать цемент. Щебень полностью разбивает все комки и не позволяет материалу налипать на стенки бетономешалки. Постоянно контролируйте состав и по мере необходимости добавляйте оставшиеся компоненты.

Шаг 3. Насыпьте готовый бетон в тачку и подвезите его к кольцу.

Выгрузка бетона

Совковой лопатой или ведром наполняйте форму. Работайте осторожно, не изменяйте первоначальное расположение колец. Насыпать смесь надо постепенно по всему периметру, только так можно добиться максимальной прочности кольца.

Заполнение формы

Шаг 4. Если толщина слоя достигла 25–25 см, то надо приступать к его уплотнению. Лучше пользоваться электрическим вибратором,если его нет, то подойдет и обыкновенная палка соответствующей длины.

Важно. Работайте вибратором умело, контролируйте время уплотнения.

Дело в том, что слишком длительное вибрирование приводит к тому, что бетон распределяется на фракции: крупный щебень опускается вниз, а сверху остаются лишь высевки. Прочность бетона уменьшается.

Шаг 5. После заполнения формы мастерком выровняйте верхний торец.

Заполненная уплотненным бетоном форма

Делайте его максимально горизонтальным, в противном случае при установке колец друг на друга они будут отклоняться от вертикальности. Это большая проблема, придется каждое кольцо отдельно выставлять, а потом принимать меры для надежной фиксации. Выше мы уже упоминали, что лучше сделать приспособление для изготовления замка по европейскому стандарту – с минимальными усилиями решаются все технологические проблемы, появляющиеся во время монтажа колодца.

Теперь надо оставить бетон для застывания, минимальное время 48 часов.

Цены на различные виды цемента

Цемент

Разборка формы

Делается в несколько шагов, соблюдать рекомендованную очередность обязательно. Конкретные действия могут немного отличаться с учетом конструктивных особенностей формы, но алгоритм для всех случаев почти не меняется.

Шаг 1. Достаньте из внутреннего кольца распорку. Она может просто вытягиваться вверх или перед этим нужно открутить соединительные болты.

Шаг 2. Начинайте вынимать внутренниеполукольца. Их надо постепенно приподнимать, если есть заедания, то немного покачивайте влево/вправо.

Выемка внутреннего полукольца

Важно. Помните, что для набора бетоном примерно 50% прочности надо ждать минимум две недели, работайте очень внимательно.

Двое суток очень мало для наборабезопаснойпрочности, не прилагайте чрезмерных усилий, кольцо может дать трещину. Причем она необязательно будет заметна на поверхности, а размещаться в толще стенки и проявить себя лишь во время монтажа.

Шаг 3. Если в толще кольца были технологические трубки, то достаньте их. Немного прокручивайте и тяните на себя, элементы должны выйти без проблем.

Шаг 4. Освободите от фиксации внешнее кольцо, раздвиньте половинки и полностью освободите изделие.

Разъединение внешнего контураРазъединение формы

По такой же технологии изготавливайте все кольца.

Готовое бетонное кольцо

Практические советы

Есть несколько правил, выполнение которых считается обязательным условием. Ничего не надо придумывать самостоятельно, технология используется многие столетия, за это время мастера встречались с различными ситуациями и на основании имеющегося опыта разработали универсальные рекомендации.

1. Сразу после демонтажа формы ее надо помыть и тщательно очистить от остатков бетона. Делать это надо не после полного окончания работ, а регулярно. Дело в том, что потом бетон наберет большую прочность, намертво приклеится к форме. Удалить его очень сложно,не помогают даже сильные удары кувалдой. Не говоря уже о том,что такие воздействия наносят форме большой вред: деформируются стенки, нарушается целостность сварных швов и иных соединений. Неровные стенки внутреннего кольца намного усложнят процесс их вынимания. Форму после разборки нужно очистить
2. Тщательно смазывайте поверхности формы отработкой, лучше больше, чем меньше. На подготовку формы уходит несколько минут, а процесс изготовления укоряется в разы. Мы уже упоминали, что демонтаж конструкции выполняется на сыром бетоне, чрезмерные усилия при доставании формы могут полностью разрушить кольцо.
3. Выбирайте рабочее место под навесом, не допускайте попадания на форму прямых солнечных лучей. Металл сильно нагревается и быстро передает тепло бетону,он не схватывается за счет химических реакций, а просто высыхает. Как следствие – внешний слой крошится, толщина брака зависит от конкретных условий.Изготавливать бетонные кольца на открытом воздухе (без навеса) не рекомендуется
4. Если кольца будут монтироваться на большом удалении от места изготовления,то обязательно надо вставлять ходовые скобы для зацепов грузоподъемных механизмов. Делаются они из катанкидиаметром≈ 6 миллиметров. Начальная длина проволоки не менее высоты кольца, затем она сгибается пополам, нижние концы еще раз подгибаются под углом 90°. За счет такой конструкции усилия распределяются немного ниже оси симметрии кольца, что исключает вероятность опрокидывания во время подъема, а большой слой бетона предупреждает вырывание зацепов.

Для колодца требуется до 10 колец,с помощью одной формы их можно сделать примерно за 12 дней.

Видео – Изготовление бетонного кольца для колодца

Используемые источники:

• https://scvazina.ru/razmery-betonnyh-kolets-dlya-kolodtsev
• https://zastpoyka.ru/zhelezobetonnye-kolca-vidy-razmery-primenenie-i-cena-zhelezobetonnyx-kolec/
• https://1beton.info/zhelezobeton/kolca/obem-ves-i-razmery-betonnogo-koltsa-zhbi-zhelezobetonnogo
• https://remont-book.com/kolca-betonnye-dlya-kanalizacii-razmery-i-obem/
