Заполняемость гидроаккумулятора водой (полезный объем гидроаккумулятора).

Содержание статьи:

Для поддержания стабильного давления в системе водоснабжения устанавливается гидроаккумулятор. Он представляет собой герметичную емкость, разделенную эластичной мембраной. В баке накапливается жидкость, которая раздается в нужный момент. Какое значение давления воздуха должно быть в гидроаккумуляторах, устанавливает производитель. При монтаже системы можно провести расчет оптимальных параметров и самостоятельно выполнить регулировку.

Значение давления в гидроаккумуляторе

Оптимальное давление в гидроаккумуляторе обеспечивает постоянный напор воды и предотвращает износ деталей системы

Внутри гидробака находятся две среды – воздух или газ и вода, заполняющая резиновую мембрану. Принцип работы устройства: при включении насоса жидкость поступает в растягивающуюся емкость. Газ сжимается, его давление увеличивается. Напор воздуха выталкивает воду из мембраны в трубы разводки. При достижении показателя, на который настроена автоматика, устройство отключается. Потребление воды происходит из запаса гидроаккумулятора. Уменьшение объема жидкости приводит к падению давления и повторному включению насоса. Работу гидравлического аккумулятора контролирует реле давления.

Основная функция давления в гидроаккумуляторе – создание оптимальных условий для работы насосной станции. Напор воздуха исключает включение и выключение механизма после каждого открывания крана. Установка в водопроводной системе накопителя решает и другие проблемы:

1. Предотвращение скачкообразных изменений давления в трубопроводе (гидроударов), вызывающих повреждение труб и смесителей.
2. Продление срока эксплуатации насосного оборудования, предупреждение износа деталей и узлов.
3. Создание запаса воды внутри бака, который используется при отключении электричества.

Выбор объема бака зависит от мощности и типа насоса. Агрегаты с встроенным частотным преобразователем отличаются плавным пуском. Для них достаточно бака с минимальной емкости (24 л). Недостаток механизмов высокая стоимость, в частных хозяйствах они используются редко. Распространенный вариант – бюджетные скважинные насосы, при запуске дающие максимальную мощность. Они быстро создают высокий напор в трубах. Компенсировать его должен мембранный бак.

При эксплуатации поверхностных насосов мощностью до 1 кВт рекомендуется установка накопителя 24-50 л. Для погружных агрегатов мощностью 1 кВт требуется гидроаккумулятор на 50-100 л. Механизмы с профессиональными характеристиками комплектуются баками от 100 л. На размеры аккумулирующей емкости влияет средний расход водопотребления.

Виды гидроаккумуляторов

Гидроаккумуляторы используют в системах отопления, холодного и горячего водоснабжения

Емкости различаются размерами, назначением, исполнением. Конструкция и функции баков остаются неизменными.

По назначению:

• для горячей воды (красного цвета);
• для холодной воды (синего цвета).

Отличие накопительных баков в материале, из которого изготовлена мембрана. В емкости, предназначенной для питьевой (холодной) воды, применяется безопасная для здоровья людей резина.

По исполнению:

• вертикальные модели – применяются для ограниченного пространства;
• горизонтальный вариант используют в комплекте с наружным насосом, закрепляемым на корпусе.

Каждый тип устройств оборудован особым приспособлением для стравливания воздуха. В верхней части вертикальных гидробаков установлен клапан. Через него выпускают скопившийся воздух, предотвращая образование пробок в системе. В емкостях горизонтального типа предусмотрен узел из труб и шаровых кранов. Слив выполняется в канализацию. В баках объемом меньше 100 л клапаны и узлы слива не устанавливаются. Воздух удаляется во время профилактического обслуживания.

Накопители устанавливаются в отапливаемых помещениях. К приборам должен обеспечиваться свободный доступ для проведения ремонта и обслуживания.

Оптимальные показатели

Функционирование водопроводной сети и ресурс накопителя зависят от нескольких факторов:

• Правильность выбора максимального и минимального давления, при котором срабатывает автоматика включения насоса.
• Грамотная установка уровня давления воздуха в баке.

При выполнении самостоятельной проверки и регулировки показателей следует придерживаться рекомендаций специалистов. Основное правило – давление воздуха в гидроаккумулирующем баке должно быть ниже минимального давления включения насоса. Разница показателей составляет 10-12%. Соблюдение рекомендации позволяет сохранить небольшое количество воды до следующего включения агрегата. Пример: если насосная станция автоматически начинает работать при 2 бар, давление воздуха должно быть 2-0.2=1.8 бар.

Напор воздуха в аккумулирующем баке не зависит от его объема. Средний показатель для емкостей размером 24-150 л составляет 1,5 бар, 200-500 л – 2 бар. Исходная заводская закачка воздуха в 1,5 атмосферы в условиях небольшого водопотребления одноэтажного строения может быть снижена до 1 атмосферы. Низкий напор в трубах уменьшает износ системы, но ограничивает использование сантехнических приборов. Снижение давления до показателей менее 1 бар приведет к чрезмерному растягиванию резиновой груши. Возникнет соприкосновение мембраны с металлическим корпусом. Контакт приведет к ускоренному износу резины.

Избыточный напор воздуха (больше 1,5 бар) тоже не желателен. Он займет большую часть бака, сократив количество набираемой воды. Также возникнет повышенная нагрузка на трубы и узлы водопроводной системы.

Напор воды в мембране создается насосом. Его максимально допустимое значение указывается производителем. Распространенный показатель для бытовых моделей 10 бар. При подключении гидроаккумулятора в систему жидкость подается медленно, чтобы избежать повреждения мембраны.

Расчет давления

Для расчета оптимального давления воздуха в баке существует формула: P=(Hmax+6)/10, где

• P – давление воздуха в атмосферах;
• Hmax – расстояние до наивысшей точки домашней водопроводной сети.

Верхней точкой разбора является душ на последнем этаже здания. Измеряется расстояние от него до места установки напорной емкости. Чем больше промежуток, тем выше напор, требующийся для подъема воды. Наглядности расчету добавит использование чисел. Для здания высотой в 2 этажа значение Hmax составит 7 м. Давление будет P=(7+6)/10=1,3 атмосферы. Для высоты в 10 м потребуется напор в 1,8 атмосферы.

Перед покупкой гидроаккумулятора проводится расчет объема устройства. Вычисления учитывают:

• максимальный расход воды;
• количество включений насоса в час;
• давление воздуха в баке;
• нижний и верхний предел давления для срабатывания насоса;
• коэффициент, связанный с мощностью насоса.

После монтажа мембранного бака потребуется установить минимальный и максимальный порог срабатывания автоматики (реле давления). От разницы между максимальным и минимальным показателем зависит объем воды, поступающей из гидравлического аккумулятора. Увеличение параметра повышает эффективность устройства, но приводит к быстрому износу мембраны. Для частных домов рекомендуется разница в 1-1,5 бар.

Показатель минимального давления в мембране (Pmin) должен быть на 10% выше аналогичного показателя воздуха в полости бака. Для устойчивой работы системы перепад давления должен составлять 0,5 бар и выше. Это значение учитывается при расчете Pmin. Верхний передел срабатывания (Pmax) вычисляется исходя из характеристик насоса – величину напора делят на 10. Расчетная величина не соответствует реальной из-за изменений заявленных параметров агрегата, связанных с износом. Рекомендуется принимать показатель верхнего уровня на 30% меньше характеристики напора.

Способы проверки

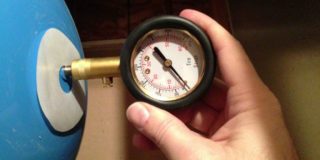

Для проверки давления можно использовать автомобильный манометр

Воздух, закачанный на заводе в емкость, постепенно уходит через каучуковую мембрану и ниппель. Разрежение газовой полости приводит к чрезмерному растягиванию резиновой груши при заполнении ее жидкостью. Без сопротивления мембрана быстро изнашивается, может лопнуть. Замеры давления воздуха выполняется манометром. Оптимальный вариант – автомобильный измерительный прибор.

В инструкции производителя указано количество проверок для модели устройства. Средний показатель – 2 раза в год. Перед началом процедуры измерения параметра необходимо спустить из бака всю жидкость. Насос отключают от системы электропитания. На момент измерений бак должен быть пустой. Контроль необходим перед подключением устройства в систему. Во время хранения на складе из бака может просочиться часть воздуха. Рабочее давление указано в паспорте изделия.

Для осуществления проверки откручивают декоративный колпачок, закрывающий ниппель. Узел расположен в верхней части корпуса. К золотнику подключают манометр. Прибор должен иметь минимальную погрешность. Рекомендуются электронные и автомобильные устройства. Дешевые пластиковые манометры лучше не использовать, у них значительная погрешность показателей. Если уровень меньше заводских параметров, производится подкачивание воздуха с помощью компрессора. Гидроаккумулятор оставляют на сутки для контроля. После очередного замера, соответствующего норме, производится монтаж устройства. Превышение оптимального напора устраняется стравливанием воздуха.

Количество проверок зависит от продолжительности использования водопроводной системы. Для дачных участков, где коммуникации эксплуатируются в весенне-летний период, контроль показателей осуществляется перед началом сезона. Признаком уменьшения напора воздуха является частое включение и отключение насоса. При любых отклонениях от нормы проводится внеплановая проверка. Незначительную потерю воздуха можно подкачать автомобильным насосом.

Как правильно отрегулировать давление в гидроаккумуляторе

Настройка реле давления

Корректная работа насосной станции требует грамотной настройки трех основных параметров:

1. Давление, при котором включается насос.
2. Уровень отключения функционирующего агрегата.
3. Напор воздуха в мембранном баке.

Первые два параметра регулирует реле давления. Прибор устанавливается на входном штуцере гидроаккумулятора. Его регулировка происходит опытным путем, для уменьшения погрешности действия выполняются несколько раз. В конструкцию реле входят две вертикальные пружины. Они посажены на металлическую ось и закреплены гайками. Детали отличаются размерами: большая пружина регулирует включение насоса, маленькая требуется для выставления разницы верхнего и нижнего давления. Пружины соединены с мембраной, замыкающей и размыкающей электрические контакты.

Настройка выполняется поворотом гайки при помощи ключа. Вращение по часовой стрелке приводит к сжатию пружины и увеличению порога включения насоса. Поворот против часовой стрелки ослабляет деталь и уменьшает параметр срабатывания. Процедура регулировки происходит по определенной схеме:

1. Проверяется давление воздуха в баке, при необходимости подкачивается компрессором.
2. Гайка большой пружины поворачивается в нужную сторону.
3. Открывается кран для сброса воды. Напор падает, в определенный момент включается насос. Значение давления отмечается на манометре. При необходимости процедура повторяется
4. Разница показателей и предел отключения регулируется малой пружиной. Она чувствительна к настройке, поэтому поворот осуществляется на половину или четверть оборота.
5. Показатель определяется при закрытых кранах и включенном насосе. На манометре будет значение, при котором контакты разомкнутся и агрегат отключится. Если оно от 3 атмосфер и выше, следует ослабить пружину.
6. Следует слить воду и снова запустить агрегат. Процедура повторяется, пока не будут получены необходимые параметры.

За основу берутся заводские настройки реле. Они указаны в паспорте устройства. Средний показатель запуска насоса – 1,4-1,8 бар, отключения – 2,5-3 бар.

Монтаж гидроаккумулятора в систему водоснабжения позволяет поддерживать напор в автономной сети и избегать гидроударов. Функционирующий накопитель снижает количество запусков и остановок насоса, предотвращая износ механизма. Своевременные проверки и регулировки давления воздуха в емкости обеспечат рабочее состояние системы в течение нескольких лет.

Срок службы насосного оборудования в автономных системах водоснабжения не в последнюю очередь зависит от ёмкости гидроаккумулятора. Слишком маленький гидробак увеличивает нагрузку на насосное оборудование, а в слишком больших резервуарах застаивается вода. Как найти золотую середину и выбрать гидробак, который и насосы бережёт, и без воды при отключении электричества не оставит?

Как объём гидробака влияет на работу насосов?

Главное назначение гидроаккумуляторов – уравновешивать перепады давления при водоразборе или отключении электричества и защищать систему от гидроударов. Функцию управления автоматической насосной станцией обычно выполняет реле давления. Когда давление в системе приближается к верхнему пределу, реле прекращает подачу электроэнергии на насосное оборудование. С началом водоразбора давление в сети начинает падать; по достижении нижних пороговых значений подача электропитания возобновляется, и насосы снова принимаются качать воду.

Если в автоматизированной системе водоснабжения нет гидроаккумулятора, насос срабатывал бы всякий раз, когда кто-нибудь повернёт кран или воспользуется туалетом. Ни один электродвигатель не выдержит такого интенсивного режима эксплуатации. Чем мощнее насосная станция, тем меньше допустимая частота включений из-за риска перегрева:

• насосы мощностью свыше 8 кВт выдерживают не более 10 повторных включений в час;
• для насосного оборудования мощностью 5–10 кВт установлен лимит до 15 включений в час;
• для маломощных насосов – до 20 включений.

Так или иначе, более 30 пусков в час – это уже критический уровень нагрузки, не предусмотренный конструкцией агрегата. Также на толерантность к повторным включениям влияют конструктивные особенности насосного оборудования: чем больше подвижных частей, тем реже должен включаться насос. Для уменьшения циклов включения и выключения насосов необходима установка гидроаккумулятора для создания резервных запасов воды.

Внутренняя ёмкость гидробака заполнена баллонной мембраной, в которую поступает вода. Во время водоразбора воздух, воздух, заполняющий пространство между мембраной и внутренними стенками бака, вытесняет воду в сеть. В результате изменение давления в системе происходит плавно, ограничивая количество кратковременных включений и выключений. Иными словами, насосная станция включается и выключается столько раз, сколько позволит объём гидроаккумулятора.

Как определить ёмкость гидроаккумулятора?

Для расчёта оптимального объёма гидробака разработаны формулы, учитывающие основные характеристики системы:

• суточный расход воды;
• допустимое число рабочих циклов в час;
• мощность насосного оборудования;
• настройки реле давления.

На практике все намного проще – ассортимент большинства магазинов ограничен тремя линейками стандартных типоразмеров:

• от 20 до 24 литров и меньше;
• 50– 60 литров;
• 100 и более литров.

Компактные модели ёмкостью до 20–24 литров рассчитаны на насосные станции мощностью до 0,75 кВт с расходом 2–2,5 м3/час, но для небольшой семьи из двух-трёх человек увеличивать расход нет резона. Разумеется, насосы при этом включаются чаще, чем в случае установки гидробака среднего объёма, но так как резких колебаний давления не возникает, низкие нагрузки компенсируют частые включения и выключения. Чаще всего малогабаритные гидроаккумуляторы входит в комплектацию маломощных установок водоснабжения, так что все риски и выгоды за нас уже подсчитал производитель.

Насосное оборудование производительностью 1,8 м3/час и гидробак на 24 литра – типовая комбинация для внутренних сетей частных домов с тремя водоразборными точками, но без внутреннего санузла. При увеличении число точек водоразбора достаточно купить еще один гидроаккумулятор того же объёма и установить его в любом участке системы.

Гидроаккумуляторы ёмкостью 50–60 литров предназначены для сетей с расходом 2,5–3,5 м3/час и мощностью насосного оборудования до 1,5 кВт. Резервный запас воды составляет от трети до половины бака – вполне достаточно для удовлетворения нужд 4–8 человек.

Как правило, гидробаки на 50 литров устанавливают в бытовых системах с четырьмя и более водоразборными точками, где нет ванн, унитазов и тому подобного оборудования, потребляющего большое количество воды. Если в доме оборудован санузел, объём гидроаккумулятора рассчитывают по методике UNI 9182.

В продаже имеются и более массивные гидроаккумуляторы на 80 литров, которые вмещают до 5 литров воды сверх минимального резерва, но стоит ли игра свеч? Выигрыш не сказать что большой, а цена агрегата ощутимо выше.

Покупка гидробака на 100 и более литров оправдана лишь в том случае, если расход воды превышает 5 м3/час. Для этого в доме должно одновременно проживать не менее 10 человек. Прежде чем покупать гидроаккумулятор на 100 литров, учтите, что не всякая скважина обладает достаточной продуктивностью. Кроме того, для установки массивного бака требуется немало места – готовы ли вы поступиться квадратными метрами?

Также гидроаккумуляторы на 200 литров и более пользуются спросом в регионах с частыми перебоями электроснабжения – их используют как накопители воды на случай отключения электричества. Но если запас воды намного превосходит потребности жильцов, во время «Ч» вода в баке может оказаться непригодной для питья и приготовления пищи. Для длительного хранения воды больше подходит открытый водонакопитель.

Чем больше объём – тем больше проблем

Массивные габариты заметно осложняют сервисное обслуживание гидроаккумуляторов. В частности, для гидробаков ёмкостью от 100 литров актуальна проблема удаления воздуха, который накапливается в мембране и образует пробки, расстраивающие работу агрегата.

Для стравливания лишнего воздуха в верхней части вертикальных гидробаков ёмкостью от 100 литров устанавливают воздухоотделительные клапаны. У горизонтальных моделей за выведение воздушных пузырьков отвечает отдельный сегмент трубопровода, укомплектованный выводным ниппелем, сливом и шаровым краном. Для обеспечения бесперебойного функционирования водопровода воздух из бака следует выпускать не реже, чем раз в месяц.

У более компактных гидроаккумуляторов воздух удаляется из мембран во время полного опорожнения резервуара. В силу большего количества рабочих циклов воздушные пробки не успевают образовываться. Для надёжности можно периодически спускать воздух через кран, расположенный в непосредственной близости от бака. Отключив электропитание насосов, позвольте воде полностью стечь, затем закройте кран и включите насосы. Когда гидробак наполнится водой, повторите процедуру.

Вместительность гидробака – далеко не единственный параметр, который следует учитывать, решая увлекательную задачу поддержания напора в сети. Не менее важно правильное расположение гидроаккумулятора: рекомендуется устанавливать бак как можно ближе к насосу. Особенности монтажа систем водоснабжения и условия эксплуатации систем также вынуждают пересмотреть стандартные рекомендации по подбору гидробака. Если у вас есть какие-то вопросы и сомнения, не стесняйтесь обращаться за помощью к специалистам.

НаверхПоказать меню разделаСкрыть меню раздела

• О Компании

Одной из функций гидроаккумулятора является создание запаса воды, который позволяет ограничить число включений насоса. Это особенно важно при малом и кратковременном расходе воды. В этом случае вода частично будет израсходована из гидроаккумулятора, а насос даже не включится.

Однако узнать какой реально объем воды будет находиться внутри мембраны и может быть полностью использован, например, в случае отключения электроэнергии, не так просто. Часто об этом нет никаких данных, ни на этикетке изделия, ни в рекламных брошюрах, ни в руководстве по монтажу и эксплуатации на гидроаккумулятор. Более того, далеко не у всех производителей в принципе можно обнаружить эту информацию (повод задуматься о качестве продукции конкретного производителя).

Приводим справочную таблицу заполняемости гидроаккумуляторов одной известной итальянской фирмы.

Таблица заполняемости гидроаккумуляторов Aquasystem:
Давление воздуха в баке, бар	1,8	1,8	1,8	2,3	2,3	2,8	2,8	3,3	3,8
Давление включения насоса, бар	2	2	2	2,5	2,5	3	3	3,5	4
Давление выключения насоса, бар	3	3,5	4	3,5	4	4	5	5,5	5
Общий объем бака, литры	Полезный объем гидроаккумулятора, литры
24	7,2	9,3	10,8	6,3	8,3	5,6	9,0	8,2	4,6
35	10,5	13,5	15,8	9,2	12,1	8,2	13,1	12,0	6,7
50	15,0	19,3	22,5	13,1	17,3	11,7	18,7	17,1	9,5
60	18,0	23,1	27,0	15,8	20,7	14,0	22,4	20,6	11,4
80	24,0	30,9	36,0	21,0	27,6	18,7	29,9	27,4	15,2
100	30,0	38,6	45,0	26,3	34,5	23,3	37,3	34,3	19,0
200	60,0	77,1	90,0	52,6	69,0	46,7	74,7	68,6	38,0
300	90,0	116	135	78,9	103	70,0	112	103	57,0
500	150	193	225	131	172	117	187	171	95,0

Средние значения полезного объема гидроаккумулятора находятся в диапазоне 30-40%.

Как видно из таблицы, наполняемость бака тем выше, чем больше разница между давлением включения и отключения насоса, поэтому есть соблазн сделать эту разницу больше. Однако слишком большая разница влияет на комфорт, ведь до момента включения насоса давление в системе заметно падает.

С точки зрения комфорта разницу между включением и выключением насоса желательно устанавливать в диапазоне от 1 до 1,5 бар.

Отметим, что создание запаса воды это второстепенная функция гидроаккумулятора. Если вам необходим запас достаточно большого объема воды (от 200 литров и более) лучше всего использовать для этих целей обычные атмосферные пластиковые емкости, практически весь объем которых является полезным.

Одной из самых неприятных бытовых проблем является отсутствие воды в кране. Легко пережить отсутствие света или газа, однако вода – это обязательный компонент жизни человека, и когда ее нет или мало, начинаются проблемы. Можно держать постоянно в доме несколько емкостей с водой, например пластиковые бутыли, однако куда практичнее определить, какой нужен накопительный бак для водоснабжения и схема системы для частного дома, чтобы не терять в комфорте и продолжать пользоваться бытовыми приборами и раковиной с ванной, как ни в чем не бывало.

Содержание

Зачем нужен и как им пользоваться

Если по каким-то причинам не работает насос в системе автономного водоснабжения, или нет напора в централизованном городском водопроводе, то подавать ее в раковину или бачек унитаза можно из предварительно набранной резервной емкости. Проще говоря, лучше всегда иметь в доме запас питьевой воды и использовать ее в экстренных ситуациях.

Для удобства пользования резервным запасом воды накопительную емкость необходимо интегрировать в водопровод так, чтобы она или автоматически использовалась в отсутствии внешнего напора, или ее можно было задействовать простым поворотом вентиля.

Есть масса вариаций, как установить и подключить накопительную емкость, в зависимости от типа источника воды, возможного расположения емкости и даже планировки дома. Достаточно выбрать подходящий вариант и определиться с типом самого аккумулирующего бака.

Типы

Накопительной емкостью может выступать емкость с достаточным внутренним объемом, выполненная из материала стойкого к коррозии и безопасного для хранения питьевой воды. Используются такие материалы как:

• поливинилхлорид;
• сшитый полиэтилен высокого или низкого давления;
• полипропилен;
• нержавеющая сталь;
• сталь с покрытием водонепроницаемыми лаками и керамическими покрытиями.

Оцинкованная сталь хоть и обладает стойкостью к коррозии и водонепроницаема, однако со временем защитный слой цинка может истончиться, особенно в местах соединения и сварки.

По конструкции выделают:

• открытые емкости, у которых имеется горловина с крышкой или без, но с герметичными стенками и дном;
• закрытые полностью герметичные емкости мембранного типа.

В первом случает все просто, весь внутренний объем заполняется водой и при необходимости сливается через патрубок, закрепленный в самой нижней точке.

В случае с мембранными аккумулирующими баками полезный объем как минимум на треть меньше объема всей конструкции. Часть объема отводится под воздушную камеру, отделенную от воды с помощью прочной эластичной мембраны. По мере наполнения емкости водой мембрана давит на воздушную камеру, создавая избыточное давление. Когда требуется получить воду обратно, открывается вентиль, и она поступает в водопровод под действием накопленного давления.

С нижним или верхним расположением

Есть три варианта подключения накопительной емкости и использования запаса воды:

• Верхнее расположение емкости. В этом случае забор воды осуществляется под действием силы гравитации. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 0,1 атмосферу, или примерно 1 бар.
• Нижнее расположение простой накопительной емкости. Гравитация уже не поможет, и для подачи в водопровод используется насос, поднимающий давление до оптимального уровня.
• Аккумулирующие емкости мембранного типа сами по себе создают требуемое давление для подачи воды. Нижнее расположение на уровне потребителя для них является оптимальным, так как от установки на чердаке или вышке никакого преимущества не будет.

Как определить оптимальный вариант?

Если дом с несколькими этажами и есть возможность расположить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак. Фактически это аналог водонапорной башни. Однако поднять емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все равно сложно. Тем более что встает вопрос об утеплении бака, чтобы в зимний период вода в нем не замерзала.

В случае аварийного отключения воды имеющегося давления в 0,2-0,3 атм. будет вполне достаточно, чтобы воспользоваться смесителем в раковине, унитазом или даже душем, однако не получится задействовать часть бытовой техники, например стиральную машинку или посудомойку, которым требуется большее давление для срабатывания электромагнитных клапанов.

Установка емкости в уровень с потребителем подойдет в тех случаях, когда нет возможности поднять бак на чердак или хотя бы на этаж выше. Это же относится и установке накопительного бака в квартире. Потребуется небольшой насос для подачи воды в водопровод под давлением. Для обеспечения адекватного режима работы насосу потребуется расширительный мембранный бак.

Аккумулирующий бак с мембраной отлично подойдет для хранения запаса воды как при использовании централизованного водопровода, так и в автономной системе. При этом он не требует дополнительного оборудования или верхнего расположения. Однако его стоимость значительно выше, чем любой обычной накопительной емкости даже в сочетании с простым насосом.

Объем бака

В случае проблем на линии городского водопровода и отключения воды обычно ремонтные работы выполняются за день-два. Однако аварии случаются и на праздники, и в местах, где быстрый ремонт попросту невозможен, тогда придется ждать куда дольше. Оптимальным будет запас воды на 2-3 дня из расчета использования туалета, поддержания личной гигиены и приготовления пищи.

На семью из трех человек вполне достаточно 100 литров в день при использовании воды в эконом режиме. Для одной стирки требуется приблизительно 80 литров воды, точнее можно узнать в паспорте к стиральной машинке. Аналогично для посудомойки.

Получается, что на 2-3 дня при использовании бытовой техники надо искать накопительную емкость объемом не менее 500 литров, половина кубического метра.

Однако есть ряд ограничений:

• Чем больше объем воды и накопительной емкости открытого типа, тем быстрее она начнет зарастать осадком. Не рекомендуется использовать в быту емкости объемом больше 200-250 литров для долговременного хранения воды.
• Следует учитывать запас прочности перекрытия и несущих стен. Установку бака нужно закладывать еще на стадии проектирования дома.
• При использовании автономного водоснабжения объем накопительного бака, особенно мембранного типа, не должен превышать дебета скважины. Если это правило не получается соблюсти, то обязательно нужна защита насоса от холостого хода.

Накопительные баки мембранного типа ограничены в своем объеме и не способны отдать весь запас сохраненной жидкости. Для формирования запаса свыше 300 литров придется подключить несколько баков меньшей емкости параллельно друг другу.

Общие правила подключения

Устанавливается бак с водой на подготовленной площадке: бетонном основании, перевязанном с фундаментом, или усиленной металлической раме из профилированной трубы. Конструкция должна выдержать полуторный вес бака и воды в нем при полном заполнении.

Входной патрубок может быть любого подходящего диаметра, подача воды происходит под давлением. Выходной патрубок и трубу к водопроводу выбирают диаметром в полтора-два раза больше чем сечение основной линии. Оптимальный размер 32 мм.

Утепление даже самое качественное лишь замедляет снижение температуры в баке. Для предотвращения замерзания воды при установке емкости на неотапливаемом чердаке или на крыше следует использовать любую подходящую систему подогрева труб и самого накопителя.

С централизованным водоснабжением

Любой тип подключения накопительной емкости требует наличия обратного клапана на вводе в дом или квартиру. Именно клапан будет препятствовать вытеканию запасенной воды обратно в трубопровод, а не к потребителю.

Верхнее подключение

Бак устанавливается под потолком первого этажа, этажом выше санузла и кухни или на чердаке. У бака должен быть штуцер в верхней части для подачи воды, еще один чуть выше для сброса в канализацию при переполнении и штуцер в самой нижней части для забора воды.

Уже после ввода фильтра грубой очистки запорного вентиля, счетчика и обратного клапана устанавливается тройник, от которого труба идет к входному патрубку бака, перед штуцером устанавливается запорный вентиль или управляемый клапан.

К выходному штуцеру подсоединяется запорный вентиль и опускается труба обратно к водопроводу, с которым соединяется посредством тройника.

Шланг для сброса излишков опускается в канализацию или выводится за пределы дома в палисадник или дренажную систему.

Для контроля наполнения используется механический клапан с поплавком, аналогичный тем, что используются в бачке унитаза.

Чтобы воспользоваться запасенной водой, достаточно открыть выходной вентиль.

Нижнее подключение

Подключение выполняется идентично первому варианту. Однако на выходе необходимо установить насос для создания в водопроводе дополнительного давления. Перед каждым использованием воды придется включить предварительно насос.

Упростить жизнь поможет готовая насосная станция или дополнение насоса расширительным баком мембранного типа и реле давления.

Нижнее подключение накопительного бака с мембраной

Для подключения бака используется всего одна труба, подсоединенная к водопроводу через тройник с вентилем. Врезка осуществляется так же после фильтра, счетчика и обратного клапана.

Перед использованием необходимо настроить давление в воздушной камере. Делать это необходимо строго в соответствии с инструкцией к выбранной модели. Предварительно изучается нормальное давление в водопроводе, притом с учетом колебаний в течение суток. Берется в итоге среднее значение, которое используется для настройки бака. Только так получится использовать максимум полезного объема бака.

Для автономного водоснабжения

Как и в случае с централизованным водопроводом имеется несколько вариантов подключения.

Водонапорная башня

Накопительный бак устанавливается на уровне 15-20 метров над уровнем земли на укрепленной вышке или чердаке. Вода от скважинного насоса или насосной станции подается непосредственно в бак, а уже с него раздается в санузел и на кухню в доме. Давление в системе обеспечивается перепадом высот между уровнем воды в баке и краном смесителя в доме.

Недостатком является постоянный проход через бак воды, что вызовет со временем накопление осадка, даже если предварительно установить фильтрующую систему.

Преимущество в простоте конструкции и минимуме дорогостоящих элементов, за исключением самой конструкции башни и обязательного утепления бака для защиты от замерзания даже при его размещении на чердаке.

Нижнее подключение накопительного бака

Емкость устанавливается вровень с насосной станцией или на первом этаже в доме. Наполняется она во время обычной работы насоса за счет воды из скважины. Ограничителем является поплавковый выключатель.

Подобный вариант спасает при чрезмерном потреблении воды и снижении уровня воды в скважине или колодце. Однако бесполезен при выключении электричества, так как для подачи конечному потребителю воды из запаса требуется насос.

Мембранный аккумулирующий бак

Мембранный бак для хранения запаса воды устанавливается после насосной станции и обратного клапана, с нижним подключением. Если насосная станция по какой-то причине не работает и не поддерживает давление в системе, то вода поступает с аккумулирующего бака.

Одним из основных элементов насосной станции, работающей в автоматическом режиме с управлением по давлению воды в системе, является гидроаккумулятор. Нередко его еще именуют закрытым расширительным баком, хотя такое определение, по правде говоря, в приложении в системе холодного водоснабжения — не вполне корректное. Это устройство выполняет ряд важнейших функций, без которых насосная станция в принципе невозможна, как таковая.

Одним из основных параметров гидроаккумулятора является его вместительность. Точнее, полный объем бака, который разделен мембраной («грушей») на воздушную и водяную камеры. Важно подобрать такой, чтобы он не занимал лишнего места, то есть, желательно, покомпактнее, и в то же время — делал эксплуатацию домашней системы водоснабжения по максимуму комфортной и экономной. Нужно найти «золотую середину», и помогут нам в этом калькуляторы расчета объема гидроаккумулятора.

Предстоит последовательно решить две задачи, то есть будет предложено два калькулятора. К каждому прилагается краткое пояснение.

Определение оптимального объёма гидроаккумулятора

Существует несколько подходов к выбору оптимального объема этого бака. Например, рекомендуют таблицы, в которых потребителю предлагается исходить и создаваемого в аккумуляторе запаса воды.

В нашем же случае используется формула, которая разработана одним из ведущих производителей подобного оборудования и отлично подходит именно подл случай насосной станции.

Саму формулу приводить не будет – просто перечислим те величины, которые нам потребуется для расчета.

• Примерный максимальный расход воды, выраженный в литрах в минуту. Определение этого расхода как раз и станет первым действием в череде наших вычислений.

Калькулятор расчета максимального расхода воды

Пояснения по расчету расхода

Все достаточно просто. Сантехнические приборы и бытовая техника, подключаемая «по воде», характеризуется определённым средним расходом. Если указать те приборы и аксессуары, что имеются или планируются к установке в доме, программа просуммирует их показатели.

Понятно, что все приборы бывают задействованы одновременно крайне редко, а то и вовсе — никогда. Но на этот счет в алгоритме калькулятора есть специальная «плавающая» величина, которая учтет вероятностную составляющую итогового результата.

Полученный результат потребуется для дальнейших расчетов.

Вернемся к величинам для основной формулы.

• Потребуется три значения давления – предварительной накачки воздушной камеры гидроаккумулятора, а также нижний и верхний порог срабатывания насоса. То есть минимальное давление в системе, при котором насос запускается и пополняет бак водой, и максимальное, при котором питание установки отключается.

Эти значения тоже, понятно, берутся не «с потолка». Существуют определенные рекомендации по выбору оптимальных показателей. Информация об этом хорошо изложена и на нашем портале.

Какие показатели давления используются при регулировке насосной станции?

Управление насосной станцией возлагается на реле давления. А при его настройке должны использоваться значения давления, которые обеспечат максимально удобную безопасную для самой системы эксплуатацию. Как и по каким параметрам проводиться регулировка насосной станции – читайте в специальной публикации нашего портала.

• Наконец, необходимо будет указать максимальное количество включений насоса в течение часа. Такая рекомендация очень часто содержится в паспортных данных насосного оборудования. Если нет, то можно руководствоваться следующей рекомендацией:

Желательно, чтобы насос даже при практически беспрерывной работе системы водопровода на максимальном расходе воды включался не чаще, чем 1 раз в 4÷5 минут. То есть получается 12÷15 раз в течение часа.

Все необходимые исходные данные перечислены – можно переходить к расчету.

Калькулятор расчёта рекомендуемого объема гидроаккумулятора

Пояснения по расчету

Особых пояснений тут, наверное, и не требуется – все уже сказано выше. Единственное то, что полученный результат, понятное дело служит лишь ориентиром. Покупать так или иначе придётся из стандартной линейки размеров баков. Как правило, берут ближайший по объему в большую сторону.

Используемые источники:

• https://strojdvor.ru/vodosnabzhenie/kakoe-davlenie-dolzno-byt-v-gidroakkumulatore/
• https://www.teplomatica.ru/stati/kak-opredelit-jomkost-gidroakkumulyatora.html
• https://vodomaster.ru/articles/zapolnyaemost-gidroakkumulyatora-vodoy-poleznyy-obem-gidroakkumulyatora/
• https://udobnovdome.ru/nakopitelnyj-bak-dlya-vodosnabzheniya/
• https://stroyday.ru/kalkulyatory/vodoprovod-i-kanalizaciya-kalkulyatory/kalkulyatory-rascheta-obema-gidroakkumulyatora.html
