Открытая и закрытая система теплоснабжения: особенности и характеристики

Перед началом установки отопительной системы перед каждым человеком встаёт вопрос: закрытую или открытую систему теплоснабжения выбрать для частного дома. Для выявления разницы необходимо ознакомиться с принципом действия и устройством каждой из представленных схем.

Содержание

Открытая система отопления.

Наиболее простой при монтаже и обладающий приемлемой эффективностью тип сети. К тому же отличается достаточно низкой ценой.

Данная система может работать как по принципу принудительной циркуляции теплоносителя (с насосом), так и в качестве самотёчной схемы.

Во втором случае движение жидкости будет обусловлено рядом физических законов и углом наклона труб.

Работа открытой сети состоит из двух этапов, которые постоянно следуют друг за другом:

Подача горячего теплоносителя из котла во все приборы.
«Обратка». Весь переизбыток жидкости направляется в расширительный бак и охлаждаясь поступает обратно в котёл.

В открытой системе отопления можно применить как однотрубную так и двухтрубную схему отопления. В первом случае оба процесса происходят в одном трубопроводе, а во втором подача и обратка осуществляются в обособленных друг от друга трубах.

В состав простейшей однотрубной системы открытого типа входят следующие части:

Котёл для нагревания теплоносителя.
Приборы отопления (батареи)
Расширительный резервуар открытого типа
Трубопровод

В двухтрубной открытой сети увеличен метраж трубопровода, за счёт создания отдельных контуров подачи и обратки.

Но в то же время к каждой батарее поступает жидкость примерно одинаковой температуры, и тем самым устраняется главный недостаток однотрубной схемы.

Так же стоит выбрать как будет происходить циркуляция во всей системе, либо это будет естественная циркуляция, либо принудительная схема с циркуляционным насосом.

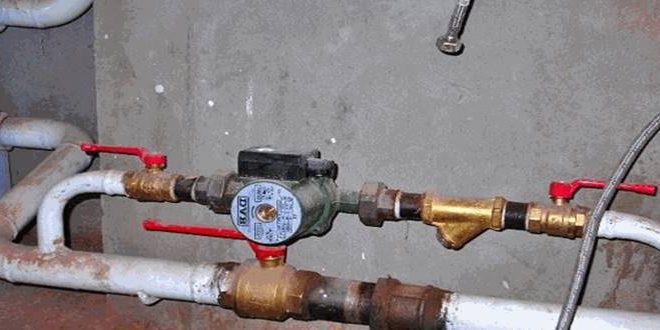

Циркуляционный насос в системе отопления

Рассматривая гравитационную и принудительную схемы открытого теплоснабжения стоит отметить:

При самотёчной схеме циркуляция теплоносителя происходит за счёт его расширения при нагревании. Помимо этого должен присутствовать такой элемент, как разгонный стояк (его высота должна быть более 3,5 м). Во втором типе для повышения эффективности системы устанавливается циркуляционный насос. Под его воздействием скорость жидкости возрастает на 0,4-0,6 м/с и происходит более равномерный нагрев отопительных приборов. Однако, стоит не забывать, что работа насоса обусловлена наличием электричества.
Применение гравитационной системы должно использоваться в помещениях до 60 кв. м. Рекомендуемая длина трубопровода, не более 30 м. И обязательно наличие разгонного стояка. Условия работы принудительной схемы не так строги. Помимо этого можно создать комбинированную сеть, в которой при выключении насоса, будет происходить самотёчная циркуляция.

При обустройстве открытой системы отопления нужно учитывать следующее:

Для хорошей циркуляции теплоносителя котёл должен быть установлен в самой низкой точке сети (обычно подвал), а расширительный резервуар как можно выше (обычно чердак). Однако стоит не забывать, что в холодное время чердак должен быть утеплён.
Уровень жидкости в открытом расширительном резервуаре постоянно будет понижаться, в следствие его испарения в окружающую среду. В результате могут появиться воздушные пробки, понижающие работоспособность сети. Именно поэтому необходимо постоянно следить за его уровнем.
Так как система открыта для испарения теплоносителя в окружающую среду, то для безопасности стоит использовать только воду (для примера: испарения антифриза токсичны).
Укладку трубопровода стоит делать с небольшим количеством поворотов и с минимумом соединительных элементов.
В зимнее время, при отключении системы, воду из неё стоит слить. Для предотвращения поломок.

Закрытая система отопления: различия от открытой.

Данная сеть включает в себя следующие элементы:

Котёл для нагрева теплоносителя
Воздухоотводный клапан

Расширительный бачок закрытой системы отопления

</p>
Балансировочный клапан
Вентиль шаровой
Манометр
Соединительные элементы

Главное отличие закрытой и открытой системы теплоснабжения состоит в том, что при закрытом типе теплоноситель полностью изолирован от окружающей среды.

Циркуляционный насос в закрытой системе отопления

В данной системе вмонтирован насос, для облегчения циркуляции жидкости. Подобная схема исключает большое количество минусов, которые присутствуют в открытом теплоснабжении.

Особенности разницы функционирования закрытой схемы от открытой состоят в следующем:

Расширение жидкости, происходящее в результате её нагревания в котле, компенсируется в мембранном расширительном резервуаре. После того как поступивший в бак теплоноситель охладился, он снова возвращается в систему. Таким образом в ней поддерживается постоянное давление.
Создание необходимого давления происходит ещё на стадии установки контура отопления.
Циркуляция жидкости осуществляется только при помощи насоса. В следствие этого закрытая схема целиком зависит от наличия электричества (помимо случаев подключения автономного генератора).
Наличие циркуляционного насоса не налагает строгих рамок на диаметр используемых труб. Помимо этого трубопровод не обязательно должен быть расположен с уклоном. Главное условие — это расположение насоса на «обратке», для того чтобы в него поступал охлаждённый теплоноситель.
Отсутствие уклона труб может сыграть отрицательную роль. Ведь даже при небольшом уклоне система будет функционировать и без электричества. А при горизонтальном расположении труб данная система не работает. Данный минус закрытой схемы перекрывает его высокий коэффициент полезного действия и иные плюсы.
Установка данной сети проста и может быть применена для любых помещений, независимо от их площади. Помимо этого не требуется утепление магистрали, так как трубы нагреваются очень быстро.
В закрытом типе существует возможность использовать антифриз в качестве теплоносителя, вместо воды. Так же данная схема меньше подвергается коррозии, вследствие её герметичности.
Несмотря на закрытость системы от окружающей среды, её герметичность может быть нарушена. Это может произойти в местах стыков схемы, либо на стадии заполнения её теплоносителем. Так же особо критичными являются места перегибов труб и верхние точки. Для того, чтобы избавиться от воздушных пробок, сеть оборудуется спец. клапанами и кранами Маевского. При наличие в схеме алюминиевых приборов отопления, отводчики воздуха обязательны (при контакте алюминия и теплоносителя выделяется кислород).

Воздухоотводчик в закрытой и открытой системе отопления

</p>

Помимо этого стоит придерживаться ряда правил монтажа и запуска закрытой системы:

Теплоноситель должен двигаться в том же направлении, что и воздух. То есть снизу вверх.
После включения системы открыть краны, отводящие воздух, и закрыть краны, спускающие воду.
Как только из крана отвода воздуха пойдёт вода — перекрыть его.
Только после всего вышеперечисленного запускать циркуляционный насос.

Открытая и закрытая система теплоснабжения, разница в работе и конструкции.

Основываясь на вышесказанное, закрытая и открытая системы отличаются:

Стоимость открытого теплоснабжения ниже, особенности при самотёчной циркуляции, в отсутствие насоса и запорной арматуры. Но при этом её монтаж в частном доме затронет весь объём помещений, от подвала до чердака. К тому же необходимо соблюдение уклонов магистрали и диаметров труб.
Монтаж закрытой схемы, помимо прокладки трубопровода, предполагает установку большого количества дополнительных элементов.
КПД закрытой схемы будет выше в любом случае.
В закрытой схеме возможно применение не замерзающего теплоносителя — антифриза (оптимальный вариант для частных домов, не отапливаемых зимой)
В открытой системе необходим постоянный контроль уровня теплоносителя, из за его испарения в окружающую среду.
Закрытый тип энергозависим, за счёт постоянной работы циркуляционного насоса (проблема решается установкой автономного электрогенератора, но в то же время стоит учитывать затраты при его отсутствии)
Установка открытого вида теплоснабжения ограничена общей площадью помещений, в отличие от закрытого.
Срок службы закрытой системы более продолжителен за счёт почти полного отсутствия воздействия коррозии.

Итоговый выбор закрытой или открытой системы теплоснабжения зависит от условий и места её установки. Но нужно помнить, что для монтажа закрытой системы необходимо обладать определёнными навыками, либо обратиться за консультацией к профессионалам.

Содержание статьи:

Правильный подбор системы отопления обеспечивает комфорт проживания в частном доме, позволяет сэкономить на оплате коммунальных услуг. Открытая и закрытая система теплоснабжения дают эффективный обогрев, но различаются по оснащению, сложности монтажа и циклу работы.

Особенности открытой и закрытой систем

Открытая система отопления

Чтобы обогреть дом, используют замкнутый тип конструкции движения теплоносителя, включающий котел, радиаторы и трубы. Система работает по принципу нагрева воды до определенной температуры в специальном оборудовании, движения по трубопроводу к радиаторам и дальнейшей отдачи тепла для прогрева комнат. После остывания жидкость возвращается обратно к устройству нагрева, образуя повторяющийся цикл.

Открытая система

Для понимания, что такое открытая система теплоснабжения, стоит использовать в качестве примера многоквартирный тип зданий. Данный тип обогрева подразумевает использование специального накопительного бака, активно функционирующего в большинстве многоэтажных сооружениях. На крыше многоэтажки находится расширяющая емкость для сбора избытка воды. Бак не герметичен, что позволяет парам уходить во внешнюю среду.

Открытый вариант монтируется без циркуляционного насоса. Теплоноситель направлен по трубам естественным образом. После нагрева в котле до определенной температуры повышается давление, и горячая вода, поднимаясь наверх, выталкивает холодную. Объем воды при нагревании также увеличивается, поэтому излишек идет в расширительный бачок. Остывший теплоноситель снова направляется в систему.

Закрытый тип коммуникаций

Закрытая система

Закрытая схема теплоснабжения предусматривает насос, провоцирующий движение воды по трубам. Принудительная циркуляция также реализуется при помощи труб, котла, радиаторов, расширительного бака. Металлический резервуар герметичен, состоит из двух завальцованных частей, имеет следующее наполнение:

внутренняя резиновая диафрагма – жаростойкая мембрана;
газ в небольшом объеме – заводской азот или накопленный в магистрали воздух.

Мембрана делит емкость на два отсека – для сбора излишков нагретой воды и для расположения воздуха.

Теплоноситель двигается по системе, но в момент его нагрева клапан резервуара забирает излишки. Они поступают в расширительный бак, проникают за мембрану и при помощи газа выталкиваются обратно. После охлаждения циркуляционный насос закачивает воду обратно в систему, одновременно контролируя показатели давления. Таким образом происходит деаэрация носителя тепла.

Основные отличия

Разница между открытой и закрытой системой отопления заключается в следующем:

Расположение расширительного резервуара. В открытой – верхний этаж частного дома или крыша многоэтажки. В закрытой бак допускается ставить в любом месте.
Изоляция от доступа воздуха. В отличие от открытой, закрытая магистраль защищена от попадания воздушных потоков. Дополнительное давление в верхних точках исключает завоздушивание батарей.
Сложность обустройства. Открытая система будет отличаться от закрытой по типу трубопровода. Изделия большого диаметра монтируют с учетом расположения радиаторов, уклона воздуха, наличия поворотом и подъемов.
Затраты на организацию. Закрытое тепло- и водоснабжение требует финансовых затрат на приобретение толстостенных труб. Сэкономить на открытой системе можно при помощи магистралей небольшого диаметра.
Уровень шума. Принудительный тип циркуляции в замкнутой магистрали предусматривает использование насоса. При правильной установке оборудование не будет шуметь.

Создание отопления дома закрытого типа позволит сэкономить от 10 до 40 % энергоресурсов за год.

Варианты подключения систем

Прокладка коммуникаций осуществляется зависимым и независимым способом. Первый вариант отличается простотой и минимальными затратами на комплектующие. Второй метод применяется в новостройках.

Зависимый способ

Специфика схемы – внутридомовой тепловой узел с элеватором. Смеситель теплопункта смешивает горячую воду из внешней магистрали с обратной. Теплоноситель получает при этом температуру до 100 градусов. К преимуществам зависимых систем относятся:

поступление воды на обогрев и снабжение прямо из теплотрассы;
простота и недорогая цена на оборудование ввода для одного абонента;
выдержка больших колебаний температур;
небольшой диаметр труб;
сокращение расхода теплоносителя.

В числе недостатков центрального отопления – большой расход воды, сложности с регулировкой температуры и перерасход энергии.

Внутренняя магистраль является зависимой от внешней подачи тепла.

Независимый способ

Схема предусматривает наличие основного и дополнительного контуров циркуляции, которые разделяет теплообменник. В главном контуре вода подается от котельной или ТЭЦ к центральному теплопункту, направляется из него в теплообменник. Дополнительным контуром будет домашнее отопление, получающее тепло от сети.

Система работает по принципу обогрева воды в двух изолированных контурах. Механизм наружной теплотрассы работает на замкнутую внутреннюю сеть без дальнейшего смешивания жидкости. В числе преимуществ независимой схемы:

возможность подключения любого количества теплообменников;
использование воды для обогрева и хозяйственных целей;
отсутствие колебаний давления в домашнем контуре;
регулировка температуры в комнатах при помощи термостата;
наличие питьевой воды в ГВС дома;
фильтрация теплоносителя от солей в малом контуре.

Минусы коммуникаций – необходимость периодической промывки теплообменника, расходы на покупку оборудования и регулирующих элементов.

Особенности разводки труб

Схема расположения элементов в однотрубной и двухтрубной системе

В зависимости от точки расположения основной трубы, технологии подключения батарей, стояков подачи подбирается технология разводки.

Однотрубный способ

При однотрубной разводке используется горизонтальная и вертикальная схема. Укладка труб по горизонтали исключает регулировку количества воды, поэтому дополнительно применяются байпасы. Вертикальное расположение магистрали характерно для многоэтажек.

Двухтрубный способ

Двухтрубный прием разводки предусматривает подвод двух магистралей на один радиатор – для подачи теплой воды и отвода холодной. В квартире или доме можно реализовывать следующие схемы:

самотечную – циркуляция теплой воды осуществляется естественным образом;
классическую – система тупикового типа;
кольцевую – теплоноситель движется попутно;
лучевую – тепло поступает от распредколлектора на радиаторы в индивидуальном порядке.

Двухтрубная система подходит для теплого пола, где контурам нагрева отводится роль батарей, а трубам и гребенке со смесителем – магистралей.

Разновидности коммуникаций по типу циркуляции

Типы циркуляции воды в системе отопления

В открытых и закрытых магистралях теплоноситель может двигаться двумя способами.

Естественная циркуляция

Система организуется без насоса, работает от разницы плотности жидкости при нагреве и охлаждении. Теплоноситель греется в котле, приобретает меньшую плотность и легкость, в результате чего направляется вверх. В холодном состоянии вода движется по выдающему стояку – трубе с большим диаметром. По разводке и к отопительным устройствам теплоноситель двигается сверху вниз, охлаждаясь при отдаче тепла.

В холодном состоянии плотность воды повышается, и она направляется на отопительный резервуар. Трубопровод выполняется под наклоном. Систему отличает энергонезависимость – может использоваться в частном доме или на даче. В числе минусов естественной циркуляции:

сложность монтажа за счет труб с большим диаметром;
неэстетичный внешний вид;
необходимость периодической доливки теплоносителя;
маленькая квадратура обогреваемых комнат.

В системе используется негерметичная открытая емкость.

Принудительная циркуляция

Для коммуникаций применяется циркуляционный насос, активизирующий движение воды. Система отличается простотой обустройства, расширенными возможностями и небольшим диаметром труб. Пользователь сам регулирует температуру или выставляет ее в автоматическом режиме. Недостаток принудительной циркуляции – энергозависимость.

Правила монтажа

Открытый расширительный бак

Правила подключения оборудования и создания системы зависят от ее типа.

Требования к монтажу открытой системы

При обустройстве следует:

Выбрать самую низкую точку для источника тепла и самую высокую – для бака.
Использовать трубы с большим диаметром для движения теплоносителя.
Узкий трубопровод необходим для нормализации давления.
Устанавливать высокий стояк, который равномерно распределит воду.
Исключать большое количество поворотов, развилок и соединений.
Монтировать систему в ограниченном пространстве – до 159 квадратов.
В частное домовладение лучше ставить хороший нанос циркуляции.

Открытая система подходит для небольшого загородного дома или дачи.

Порядок монтажа закрытой системы

Закрытый расширительный бак

Если устанавливается система отопления закрытого типа с насосом и расширительным баком, необходимо:

Поставить котел в подвал, а расширительный резервуар – на чердак.
Обеспечить качественную теплоизоляцию помещений с емкостью и стояком.
Не использовать большое количество фасонных элементов.
Не допускать перегрева воды.
Сливать теплоноситель, если система не запускается зимой.
Формировать уклон труб в 2-3 мм на 1 м контура.

Принципы расчета сечения и уклона трубопровода закрытого отопления прописаны в СНиП 2.04.01-85.

Самостоятельная организация системы отопления

Обустройство котельной

Хороший и качественный вариант отопления можно сделать своими руками, если учесть затраты на проектирование, закупку оборудования и сложность организации. Оптимальным вариантом для частного дома будет закрытый тип коммуникаций с циркуляционным насосом и резервуаров. Его создание осуществляется так:

Расчеты коммуникаций. Заказываются в проектной компании или производятся с помощью онлайн-калькулятора.
Согласование проекта, получение разрешения и техусловий.
Покупка оборудования. Понадобятся отопительный котел, насос, трубы, расширительный бачок, радиаторы (контуры, если планируется теплый пол), воздухоотводники, запорные устройства, автоматические контроллеры.
Монтаж котла и оснащение котельной. В помещении организуется качественная вентиляция, обустраивается дымоход. Стены, поверхность пола и потолка обшиваются огнестойкими материалами.
Монтаж циркуляционного насоса, распредколлектора и приборов замера.
Подводка трубопровода на точки расположения батарей.
Монтаж радиаторов.
Опрессовка системы. Первый запуск проводится в присутствии специалистов.

Коллекторная схема отличается сложностью монтажа и является дорогостоящей, но за счет регулировки контуров условия проживания в помещении будут комфортными.

Между открытой и закрытой коммуникациями подачи тепла существует несколько отличий. Подбирать систему отопления стоит в зависимости от условия и места монтажа. Открытую магистраль легко организовать самостоятельно. Создавать закрытую систему должны специалисты.

ТолкованиеПеревод ЗАКРЫТАЯ СИСТЕМА</dt>термодинамич. система, не обменивающаяся в-вом с окружающей средой (для открытой системы такой обмен возможен). 3. с. заключена в непроницаемую для частиц (атомов, молекул, ионов) оболочку (реальную или воображаемую), но эта оболочка м. б. проницаемой для тепла и нежесткой, т. е. энергия 3. с. и ее объем могут в общем случае изменяться, если эти параметры не закреплены дополнит. условиями изоляции (см. Изолированная система). При отсутствии хим. р-ций между компонентами системы масса каждого из компонентов в 3. с. постоянна. Если в системе происходят хим. р-ции, массы реагирующих в-в изменяются таким образом, чтобы числа атомов каждого вида оставались постоянными. Условия материальной изоляции следует учитывать при описании фазовых превращений в 3. с. и определении числа ее степеней свободы (числа независимых параметров состояния, или вариантности). Полная вариантность (число независимых переменных, включая, помимо параметров состояния, массы фаз) для 3. с. равна двум [правило Дюгема (Дюэма)]. H. A. Смирнова.

Химическая энциклопедия. — М.: Советская энциклопедия. Под ред. И. Л. Кнунянца. 1988.

</dl>

Что представляет собой закрытая система отопления?

Важная особенность такой системы – отсутствие контакта с наружным воздухом и наличие небольшого избыточного давления. Как правило, схема работает при искусственном побуждении циркуляции теплоносителя с помощью насоса. Это позволяет не беспокоиться о соблюдении больших уклонов магистралей, а также принимать меньшие диаметры труб и прокладывать их наиболее удобным способом.

Как правило, гравитационная система отопления с естественной циркуляцией теплоносителя делается с открытым расширительным баком, устанавливаемым в самой высокой точке. Закрытая же система традиционно снабжается циркуляционным насосом, что повышает эффективность ее работы и снижает материалоемкость.

Благодаря своим особенностям, системы закрытого типа обладают массой преимуществ:

теплоноситель, находящийся под давлением, нагревается быстрее;
вероятность завоздушивания сети трубопроводов и радиаторов очень низка;
теплоноситель не насыщается кислородом и не испаряется в атмосферу, что очень важно при заполнении системы антифризом;
установка расширительного бака в закрытой системе отопления производится на обратном трубопроводе возле котла, что очень удобно в плане обслуживания;
нет нужды использовать трубопроводы больших диаметров и прокладывать их на виду, в этом отношении закрытая система с принудительной циркуляцией – оптимальный выбор для частного дома.

Существенный недостаток лишь один — зависимость от надежности электроснабжения, закрытая система отопления без насоса, питающегося от электросети, работать не будет. К счастью, циркуляционные агрегаты для индивидуальных систем имеют небольшую потребляемую мощность, а потому на время отключения электричества смогут функционировать от блока бесперебойного питания достаточно долгое время.

Некоторые специалисты утверждают, что решить проблему отключения электроэнергии поможет закрытая система с естественной циркуляцией. Напомним, что в этом случае движение теплоносителя происходит за счет разницы плотности и массы горячей и охлажденной воды. Первая, нагреваясь в котле, как более легкая вытесняется вверх идущим от радиаторов остывшим теплоносителем, имеющим большую массу.

Несмотря на то что давление в закрытой системе отопления (1.5—2 Бар) не препятствует гравитационному движению потоков горячей и холодной воды, эффективность ее работы весьма сомнительна. Дело в том, что разница конвективных сил и так невелика, а тут еще нужно преодолевать сопротивление мембраны бака, растягивающейся при расширении воды. Чтобы не связываться с этими скользкими моментами, на закрытую систему лучше всегда ставить насос. Если есть необходимость смонтировать самотечную схему, то надо ее делать открытой.

Схема закрытой системы отопления

В частном домостроительстве традиционно применяется 2 вида схем:

однотрубная;
двухтрубная.

Однотрубная, больше известная как «ленинградка», удовлетворительно работает в одно – и двухэтажных домах небольшой площади, когда на каждом этаже установлено не более 5 радиаторов. Реализация схемы требует точного расчета диаметров труб и количества секций батарей, так как теплоноситель значительно остывает после прохождения каждого последующего радиатора. В соблюдении этих требований нуждается и однотрубная схема системы отопления закрытого типа с верхней разводкой, что изображена ниже на рисунке:

Примечание. Независимо от выбранного типа схемы закрытая система должна содержать в своем составе группу безопасности, иногда она идет в комплекте с котлом. Группа состоит из манометра для контроля давления, воздухоотводчика и предохранительного клапана для аварийного сброса воды. Узел устанавливается на подающем трубопроводе, выходящем из котла, причем без всякой запорной арматуры.

Двухтрубная схема закрытой системы проще в расчете и монтаже, славится популярностью благодаря хорошим рабочим показателям. Ведь теплоноситель ко всем радиаторам доставляется с одинаковой температурой, а при реализации попутной схемы еще и проходит одинаковое расстояние. Пример двухтрубной системы показан на рисунке:

Некоторые дополнения имеет закрытая система отопления с твердотопливным котлом. Во избежание образования конденсата в топке теплогенератора схема дополняется смесительным узлом с трехходовым клапаном и байпасной линией. Клапан заставляет оборачиваться воду по байпасу до тех пор, пока она не нагреется до установленной температуры, и только потом запускает в котел теплоноситель из магистрали.

Как заполнить систему теплоносителем?

Когда штуцер подпитки присоединен к водопроводной сети посредством шарового крана, то осуществить заполнение системы отопления закрытого типа теплоносителем достаточно просто. Для этого дела есть смысл привлечь помощника, особенно если дом имеет несколько этажей. Один человек управляет краном подпитки, а второй занимается выпуском воздуха из батарей. Кран открывается примерно на треть, чтобы напор не был сильным.

Человек, находящийся в котельной, следит за показаниями манометра, подпитка закрытой системы отопления закрывается, когда давление достигнет 2 Бар. Теперь помощник посредством кранов Маевского стравливает воздух из радиаторов, после чего давление падает. Цель – выйти на расчетное давление, удалив из трубопроводов весь воздух путем его постепенного вытеснения водопроводной водой.

Сложнее закачать теплоноситель в закрытую систему, когда подпитка из водопровода отсутствует либо нужно залить незамерзающую жидкость. Для этого понадобится специальный ручной или электрический насос и емкость для теплоносителя, из которой он будет перекачиваться в систему. Предварительно надо открыть все воздушные краны на радиаторах, а потом заполнять трубы через сливной штуцер, подключив к нему насос с обратным клапаном.

По мере того как происходит закачка жидкости, надо закрывать краны Маевского, из которых потечет теплоноситель. Накачав систему до 1.5 Бар, надо выполнить удаление воздуха, после чего давление доводится до рабочего. В конце производится пробный запуск котла и корректировка давления, а при необходимости – стравливание воздуха.

Почему падает давление в закрытой системе отопления?

Причина, по которой падает давление, существует одна – отсутствие герметичности, то бишь, протечка. Вопрос в том, чтобы ее найти. Характерным признаком протечки служит лужица в определенном месте либо бурое пятно, когда вода успевает высохнуть. В процессе поиска следует осмотреть следующие узлы и элементы:

соединения труб и фитинги: бывает, что в последних возникают трещины;
автоматические воздухоотводчики: неисправный элемент с застрявшим поплавком будет пропускать воду;
запорно — регулирующая арматура, предохранительный клапан;
расширительный бак: трещина в мембране вызовет падение давления, появление воздуха в системе и частое отключение котла.

Для устранения протечки не обойтись без частичного или полного опорожнения трубопроводов. По окончании работ придется снова залить воду в систему, создать необходимое давление и проследить за манометром в течении нескольких дней.

Заключение

Закрытая отопительная система обладает массой достоинств, отсюда ее популярность. Если монтаж и пуск в эксплуатацию произведен правильно, то она долгое время не требует вмешательства в свою работу. Большинство возникающих неисправностей можно спокойно устранить своими руками, как и обслуживание системы. Желательно ежегодно проверять работоспособность таких элементов, как воздухоотводчики, клапаны и расширительный бак.

Закрытые системы отопления плотно ворвались в обиход современного домостроения. Не смотря на свою энергозависимость, требующую постоянную работу насосов, системы имеют много возможностей для оптимизации работы отопления. Давайте разберем, чем так хороша закрытая система обогрева дома.

Что такое. Отличия от открытой

Суть работы обогревающего контура закрытого типа несложен: жидкость нагревается, расширяется и поступает в магистраль. Излишки воды уходят в отдельную емкость, с понижением температуры, они возвращаются назад в систему. Внутри теплового блока существует константное давление, что позволяет рационально управлять всем процессом

Отопительные системы закрытого типа пользуются большой популярностью, самое главное ее достоинство – это отсутствие открытого взаимодействия с внешней средой. Воздух способствует быстрой амортизации трубопроводных элементов, снижает КПД системы, что происходит в тепловых системах открытого вида.

В наше время замкнутый контур отопления, в котором работает принудительная циркуляция, работает успешно в большинстве частных домовладений.

Замкнутый контур состоит из элементов:

Генератор тепла (котел работающий на твердом или жидком топливе, газ, электричество);
Радиаторы, теплые полы;
Насос;
Герметичная емкость мембранного типа;
Элементы, которые позволяют сбрасывать излишки давления (манометр, воздухоотводчик, протекционный клапан);
Фильтр;
Арматура для управления и балансировки;
Трубы;

Главные блоки могут снабжаться дополнительно еще элементами, такими как:

коллектор;
Емкости;
Реле по автоматизации.

Работа закрытой системы отопления состоит в перемещении теплой воды (под давлением 1-2,2 бар) от нагревательного котла к радиаторам, которые расположены в помещениях. Регулировка объема делается с помощью мембраны, которая крепится в емкости. Все содержимое изолировано от внешней среды.

Регулировка давления делается с помощью воздухотводчика, работающего в автоматическом режиме. Вторым элементом, обеспечивающим безопасность, является подрывной клапан, который активируется, если давление в системе превысит критические отметки (обычно около 3,5 бар).

Грязевик монтируется на тыльной стороне магистрали (перед тепло генератором), его задача аккумулировать шлам из отопительного контура. Еще один важный блок – это насос, он подает воду, работать он может в обоих направлениях.

Преимущества:

Нет соприкосновения с воздухом. Полная изоляция жидкости он внешнего мира.
Экологическая безопасность, отсутствуют испарения.
В работе можно применять антифриз.
Трубы используются недорогие, небольших сечений.
Нет лишней потери тепла, экономится энергия.
Уменьшен риск возникновения воздушных пробок, вода «работает» при более высокой температуре и давлении.
Простота регулировки

Трубы небольшого диаметра легко прячутся в стене или под гипсокартон, что является важным фактором в обустройстве жилых помещений.

Давление в закрытой системе отопления

В закрытых отопительных контурах используются три вида насосов. Дифференцируются они по напору водяного столба:

4;
6;
8 метров

Соответственно и давление распределяется в пропорциях:

0,4.
0,6.
0,8 Бар.

Для частного домовладения площадью порядка двухсот квадратных метров достаточно напора 4 метра. Если площадь триста квадратных метров, то потребуется насос 0,6 бар, а если площадь более 500 метров квадрантных, то необходим будет давление 0,8 бар. На всех насосах существует маркировка технических показателей. Давление сравнительно небольшое, присутствуют также предохранительные клапана, взрыв в закрытых тепловых контурах невозможен.

Расширительный бак для закрытой системы

Как работает расширительный бак

Расширительный бак подбирается исходя из расчета объема жидкости в закрытой системе отопления. При кипении вода увеличивается в объеме в среднем на 5,5%, соответственно и объем емкости должен иметь одну десятую часть от общего объема теплоносителя. Расширительный бак помогают ликвидировать слишком большое количество воды, что крайне важно в плане безопасности.

Конструкция состоит из двух блоков:

Корпус сделан из нержавейки.
Мембрана.

Одна часть емкости заполняется воздухом, в нижний отсек попадает лишняя вода. При повышении температуры мембрана сжимается, регулируя поступление жидкости. Емкость монтируется рядом с котлом, она является эффективным инструментом для предотвращения прорыва контура и аварии.

Мембраны бывают:

Стационарная;
Сменная

Первый тип мембран поменять нельзя, сменная мембрана делается из резины, ее можно заменить самостоятельно. Монтируются такие элементы на фланцах емкости.

Как заполнить закрытую систему

Начало работ стартует с изоляции всех отопительных устройств от магистралей. Используются для этого краны. Включается подпитка из водорода, контуры постепенно заполняются, воздух при этом постепенно выходит.

После того, как давление станет один бар (отслеживаем показания манометра), прекращаем подачу водорода, активируем насос, чтобы убрать оставшийся воздух. Поочередно следует откручивать краны, спускать воздух, используя устройство Маевского. После этого запускается котел и насос, прогреваем теплоноситель и еще раз делаем продувку в батареях. После этой операции давление поднимается до 2,2 бар, температура в котле не превышает 85 градусов по Цельсию.

Система надежно предохраняется от проникновения воздуха, тем не менее, убрать на 100% весь воздух невозможно. Со временем он накаливается и может стать причиной возникновения закупорок, что приводит к сбою в работе. Кран Маевского является эффективным средством для ликвидации излишков воздуха. Также используются активно сепараторы, которые находятся в самом контуре.

Для более рациональной работы на всех закрытых контурах применяется термостат, он дает возможность серьезно энергию

Как из открытой сделать закрытую систему

Встречаются часто варианты, когда открытая система отопления переделывается в закрытую. Чтобы успешно реализовать задуманное требуется в первую очередь поменять емкость, установив в ней «обратку» с терморегулятором. Впереди насоса монтируется фильтр, прежняя емкость демонтируется и снимается. С использованием сварки несложно переделать систему в закрытый контур, который будет прикреплен к новой емкости.

Подобные манипуляции следует проводить вместе с установкой насоса. Дополнительно следует поставить:

манометр;
клапан;
воздухоотводчик

Котел для закрытой системы

Закрытая система функционирует с самым разным топливом и котлами, в этом плане подобные агрегаты универсальны. Прежде че выбирать котел, необходимо провести соответствующие расчеты системы отопления. Мощность котла напрямую зависит от количества квадратных метров, которые придется обогревать. А точнее от теплопотерь дома. Существуют специальные формулы, сама калькуляция не представляет никакой сложности. Есть котлы:

Одноконтурные.
Двухконтурные.
С бойлером.

Рекомендуется помнить: не все угольные котлы рассчитаны на давление выше 1 атм. Особенно самодельные. При переводе на закрытую систему отопления с открытой. Следует это иметь в виду.

Открытая или закрытая система. Что лучше?

Закрытые системы выгодно использовать, но не во всех населенных пунктах есть бесперебойное снабжение, например, электричеством. В зимнее время это может обернуться неприятностями.

В открытой и закрытой системе отопления есть свои достоинства и недостатки, пальму первенства нельзя отдать ни одной из них. Профессиональный правильный монтаж открытой системы также может гарантировать длительный срок безаварийной эксплуатации. Выбор определяется спецификой объекта и самого региона, где дом находится.

Если вы хотите достичь максимальной экономии, то следует смотреть в сторону закрытой системы. За счет точного регулирования можно снизить затраты до минимума. Если хотите максимально простой вариант, то, возможно, открытая система отопления – ваш выбор.

Читайте так же:

Используемые источники:

https://ribler.ru/otoplenie/otkrytaya-i-zakrytaya-sistema-otopleniya-raznica/
https://strojdvor.ru/otoplenie/otkrytaya-i-zakrytaya-sistema-teplosnabzheniya/
https://dic.academic.ru/dic.nsf/enc_chemistry/1608/закрытая
https://cotlix.com/chto-takoe-zakrytaya-sistema-otopleniya
https://eurosantehnik.ru/zakrytaya-sistema-otopleniya-doma.html

Открытая система отопления.

Закрытая система отопления: различия от открытой.

Особенности разницы функционирования закрытой схемы от открытой состоят в следующем:

Открытая и закрытая система теплоснабжения, разница в работе и конструкции.
