Как установить теплосчетчик - особенности монтажа теплосчетчика

Во время отопительного сезона коммунальные платежи увеличиваются в 2—3 раза, поскольку основная часть средств идет на оплату отопления. Люди часто не задумываются о том, что можно существенно сэкономить в случае установки счетчика тепла на батарею. Он поможет контролировать температуру, поэтому владелец заплатит только за то тепло, которое поступило к нему в квартиру. Подобные приборы сегодня набирают популярность, поскольку отличаются эффективностью.

1 Общие сведения</span></h2>

Счетчики тепла на батарею в квартире устроены просто и выполняют функцию отслеживания количества тепла от радиатора и изменение температуры воздуха в помещении. Любое приспособление состоит из температурного датчика, счетчика, считывающего количество воды, циркулирующей по системе, а также специального вычислителя, который собирает данные обоих приспособлений и рассчитывает количество потребленного тепла.

Как правило, конструкцию сочетают с установкой счетчика теплоносителя, работающего от электричества или обычных батареек. Для эффективности системы необходимо приобрести два датчика тепла на батарею. Один устанавливается на входе системы отопления, а второй — на выходе. Счетчик теплоносителя разрешается монтировать в обеих точках.

‘ >Счетчики Тепла на Батарею. Наши приборы учета отопления. ВЛОГ

Проще всего устанавливать конструкцию в квартирах, где разводка трубопровода горизонтальная, поскольку она предполагает, что все радиаторы подключены к одной трубе. Это облегчает подсчет теплоносителей. Достаточно установить два датчика, а также основное устройство.

Если разводка труб отопления вертикальная, процесс несколько усложняется, поскольку радиаторы в квартире могут быть подключены к разным стойкам. Работники коммунальных служб предупреждают жильцов многоквартирных домов, что при такой отопительной системе устанавливать теплодатчик не рекомендуется. Это связано с большими сложностями, так как на каждый радиатор необходимо поставить отдельный датчик.

При расчете необходимо будет учитывать показания со всех датчиков, суммировать их и выводить общий показатель. Это не всегда удобно, да и расчеты могут оказаться не совсем верными, поэтому при подобной разводке отопительных труб приспособление устанавливается довольно редко.

РекомендуемУстановка счётчика на отопление в частном доме или квартире

2 Принцип работы</span></h2>

Принцип работы теплосчетчика на радиатор отопления основан на считывании количества теплоносителя, пройденного по трубам, то есть объема циркулирующей воды. Датчики определяют температуру воды в разных отделах отопительной системы и ее изменения в зависимости от нахождения в той или иной части.

Основная часть приспособления собирает данные со всех датчиков, вычисляет средний показатель с помощью специальной формулы и фиксирует его в архиве. При необходимости вывести информацию можно на экран.

Такая система поможет владельцу хорошо сэкономить на коммунальных платежах, но установить ее довольно проблематично. Для этого понадобится получить разрешение от начальника теплосети, а также все документы, подтверждающие, что прибор работает правильно. В большинстве случаев человек не сможет использовать датчики, если в остальных квартирах их нет.

По закону платить по показаниям накладного теплосчетчика на радиатор можно только при условии, что в других квартирах есть такие же датчики, а также установлен общедомовой прибор. В противном случае владельца ожидает отказ и он будет вполне обоснован, поскольку вся процедура довольно сложная и длительная.

Некоторые владельцы квартир устанавливают подобное оборудование самостоятельно и без разрешения коммунальных служб. Такой подход запрещается, да и при попытках платить по показаниям счетчика возникнут проблемы, поскольку перед этим его необходимо сдать в эксплуатацию и опломбировать.

‘ >Горизонтальная и вертикальная система отопления, разница при установке счетчика тепла.РекомендуемУстановка теплового счётчика на отопление в многоквартирном доме

3 Разновидности приборов</span></h2>

Классификация теплосчетчиков основана на типе устройства, которое измеряет количество теплоносителя, то есть горячей воды. Сегодня существует несколько разновидностей, которые устанавливаются чаще всего. К ним относятся механические, ультразвуковые, вихревые и электромагнитные приборы.

Механические работают благодаря тому, что во время прохождения через них теплоносителя вращается специальная деталь. Каждый оборот обозначает определенный объем воды. Устройство фиксирует количество оборотов и делает дальнейшие расчеты. Модели могут быть крыльчатыми и турбинными, что зависит от вида вращающейся детали. Бывают и другие разновидности приборов, но эти встречаются чаще всего. У устройства есть несколько преимуществ:

простота и надежность конструкции позволяет установить ее без проблем и успешно эксплуатировать на протяжении длительного периода;
прибор не требует подключения к источнику электроэнергии, что уменьшает ее затраты и размер коммунальных платежей;
показатели приспособления стабильны при любых обстоятельствах;
стоимость прибора доступная;
установить счетчик просто, разрешается монтировать его в любом положении, что также облегчает задачу.

Важным условием считается установка фильтра грубой очистки, который обеспечит более точные показания. При его отсутствии они сильно искажаются. К недостаткам приспособления можно отнести менее продолжительный срок службы и быстрое изнашивание выпирающих деталей. Стоит также отметить, что при значительном уменьшении объема теплоносителя в системе прибор не будет фиксировать его циркулирование и количество.

‘ >Термоголовка для радиаторовРекомендуемУстановка индивидуального или общедомового теплосчетчика на отопление

3.1 Ультразвуковые устройства</span></h3>

Ультразвуковой тепловой счетчик на батарею всегда состоит из двух компонентов — излучателя ультразвукового сигнала и приемника, который его считывает. Сигналы поступают в зависимости от количества теплоносителя, циркулирующего по системе. Датчик на их основе рассчитывает общий объем и выводит его на монитор.

Стоит отметить, что данные будут точными при условии чистоты воды и отсутствия воздуха или каких-либо посторонних предметов, циркулирующих по системе. Если теплоноситель сильно загрязнен, погрешность показателей будет значительной. Особое внимание стоит уделить жесткости воды, поскольку при скоплении на трубах налета данные прибора также будут неточными. У такого механизма существует несколько видов:

временный;
доплеровский;
корреляционный;
частотный.

К основным преимуществам конструкции можно отнести возможность установки разных теплосчетчиков и точность данных при выполнении всех условий. Стоит отдельно отметить, что вся информация хранится в памяти устройства, поэтому существует возможность определения расхода тепла в конкретный промежуток времени.

Недостатками устройства считаются сложности в его обслуживании и риск завоздушивания системы. Стоимость приспособления также довольно высокая, что делает его не таким популярным, как механические модели.

3.2 Электромагнитные счетчики</span></h3>

Электромагнитные модели разрешается устанавливать только на систему отопления с горизонтальной разводкой труб. Принцип их работы основан на создании магнитного поля, с помощью которого определяется количество циркулирующего теплоносителя.

Когда вода проходит сквозь магнитное поле, в ней появляется электрический ток, позволяющий узнать скорость нагрева жидкости. Большую роль играет напряжение тока, определяемое посредством двух электродов. Учитывая эти данные, прибор вычисляет объем циркулирующей воды. К основным достоинствам электромагнитных моделей относятся:

1. Высокий уровень точности, позволяющий определить количество теплоносителя.
2. Долгий срок службы.
3. Возможность установки в любом положении.

Однако существуют и некоторые недостатки. Наиболее важным минусом считается стоимость приспособления, которая превышает все предыдущие модели. При установке необходимо очень аккуратно и точно подсоединить электроды, иначе данные будут неточными. Большую роль играет чистота воды и отсутствие примесей, которые могут повлиять на полученные показатели. Обслуживание счетчика обходится дорого, поэтому модель устанавливают нечасто.

‘ >Монтаж и опломбирование счётчика тепла ITRON UltraMaxx / тел. (067) 547-29-20

3.3 Вихревые приспособления</span></h3>

Конструкция теплосчетчика рассчитана на то, что при попадании в него теплоносителя образуются вихри. Они появляются в результате столкновения с препятствием, которое специально встроено в приспособление. Прибор определяет частоту каждого образованного вихря, поскольку она пропорциональна скорости движения воды.

Счетчик может считывать скорость благодаря ультразвуку или магнитному полю, а после этого определяет объем горячей воды в системе. У вихревого приспособления есть несколько достоинств:

1. Стоимость его доступна, а срок службы довольно длительный.
2. Изнашивание деталей минимальное, поэтому замена требуется редко.
3. Монтировать его разрешается не только на горизонтальное разветвление отопительной системы, но и на вертикальное.
4. Потребность приспособления в электроэнергии минимальна.

Несмотря на преимущества, прибор имеет и недостатки. Наиболее значимым считается необходимость его монтажа только на большом отрезке трубопровода. Устройство чувствительно к вибрациям, может выйти из строя при их частом воздействии. Как и другие приборы, теплосчетчик очень чувствителен к качеству теплоносителя. Если вода загрязнена, данные искажаются. Однако достоинства преобладают над минусами, поэтому приспособление пользуется популярностью.

4 Популярные модели</span></h2>

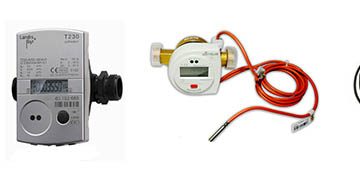

На рынке сегодня представлено множество фирм, которые производят различные модели счетчиков. Наиболее популярными считаются следующие приспособления:

1. Elf Ду выпускается польской компанией. Мощность его рассчитана на 85 кВт. Отличается высоким качеством сборки и хорошей устойчивостью к магнитному воздействию.
2. Senson II Ду20 имеет преимущество перед другими моделями, поскольку стоит недорого. Устанавливать его можно при любом варианте разводки труб отопления. Имеет гарантию и длительный срок службы, простой в установке и управлении.
3. SensonStar 2 Engelmann — продукция немецкого производства. Отличается высоким качеством сборки и точностью. Считывает показатели немагнитным способом.
4. Карат Компакт 201 — счетчик российской фирмы, отличающийся хорошей сборкой, небольшими размерами и невысокой стоимостью. Детали приспособления изготовлены по особой технологии, которая препятствует коррозии даже при длительной эксплуатации, а также делает их износоустойчивыми.

Благодаря обилию продукции можно выбрать любую модель, учитывая свои потребности и финансовые возможности. Рекомендуется перед приобретением проконсультироваться со специалистом, который подскажет, какой именно счетчик будет лучшим при той или иной системе отопления.

5 Установка и использование</span></h2>

После получения разрешения на установку владелец квартиры должен предоставить готовый проект со всеми расчётами и схемой. Затем рекомендуется обратиться в специальную фирму, которая занимается монтажом. Представители разрабатывают свой план установки и монтируют счетчик.

Следующим этапом будет регистрация прибора в соответствующих службах. Только после этого разрешается начать применение прибора и регулярно снимать показания. При эксплуатации необходимо следить за работой приспособления. Не допускается его механическое повреждение, попадание в него чрезмерного количества влаги или горячего воздуха.

При отсутствии фильтра грубой очистки прибор может быстро выйти из строя, поэтому рекомендуется учитывать это при установке. При соблюдении инструкции оборудование не нуждается в замене на протяжении длительного периода. В случае аварийной ситуации не стоит пытаться самостоятельно устранить поломку. Лучше обратиться к специалисту.

Счетчик тепла на батарею — ценное приспособление, которое можно установить в квартире. Он помогает экономить средства при оплате коммунальных платежей и контролировать уровень нагрева теплоносителя в отопительной системе. При правильной эксплуатации прибор станет полезным помощником в каждом доме.

‘ >Какую выгоду дают счётчики на тепло?Фото

Сейчас никого не нужно убеждать в том, что счетчик тепла, установленный на вводе в многоквартирный дом, позволяет снизить затраты на отопление (в среднем на 30%). Но у жильцов зачастую возникает другой вопрос: ставить индивидуальный прибор учета тепловой энергии в квартире – это выгодно или нет? И если да, то как его правильно установить на трубопроводы центрального отопления? Проблема имеет две стороны – формальную и техническую, причем разобраться в первой рядовому гражданину непросто.

Можно ли поставить счетчик тепла на квартиру

Ответ однозначный – да, можно. Ни один законодательный акт России, Украины или Беларуси не запрещает устанавливать квартирные теплосчетчики. Другое дело, как отнесется к вашим действиям компания — поставщик тепла. Самовольное вмешательство в централизованную систему теплоснабжения с целью монтажа квартирного прибора учета не допускается. За это вы получите штраф и напрасно потратите деньги на оборудование, поскольку его не примут в эксплуатацию.

На фото заметно, что монтаж счетчика не только самовольный, но вдобавок безграмотный

Перед тем как установить индивидуальный счетчик тепла в квартире с центральным отоплением, необходимо решить формальную сторону вопроса, обратившись в теплоснабжающую организацию с соответствующим заявлением. Дальнейшая процедура в странах бывшего СССР выглядит практически одинаково:

По факту вашего заявления специалисты компании проверяют, возможна ли установка узла учета с технической точки зрения. В случае положительного решения организация выдает определяющий документ – технические условия (общепринятое сокращение — ТУ).
Если ваш многоквартирный дом управляется объединением совладельцев (ОСМД), то копию заявления нужно предоставить назначенному собранием ответственному лицу и согласовать с ним монтаж тепломера.
С техническими условиями вы должны обратиться в проектную организацию, имеющую все разрешения на выполнение подобных работ. За определенную плату фирма произведет расчеты и разработает проект монтажа, заверив его печатью.
Проектную документацию надо согласовать с компанией — поставщиком тепловой энергии, после чего снова обратиться в лицензированную монтажную фирму, которая квалифицированно устанавливает тепловые счетчики на отопление.
Сдать узел учета в эксплуатацию теплоснабжающей организации, составить договор и оплачивать подачу тепловой энергии по факту.

Порядок действий при установке квартирного тепломера

Совет. Чтобы ускорить процедуру, лучше обратиться в контору, занимающуюся одновременно проектированием, монтажом и согласованием за ваши деньги. Зачастую весь комплекс услуг предоставляет сам поставщик тепла либо указывает на определенную частную фирму, состоящую с ним в «дружественных» взаимовыгодных отношениях.

Ключевой момент – рассмотрение вашего заявления и получение технических условий. Тут нужно учитывать требования законодательных актов, принятых в стране проживания. Давайте рассмотрим их вкратце.

Теплосчетчики в законодательстве РФ

В Российской Федерации действует закон №261, обязывающий установить общедомовые приборы учета подаваемого тепла за счет объединений жильцов (ОСМД). Методика расчета оплаты услуги при наличии квартирных и общедомовых счетчиков регламентирована Постановлением КМ №354. Мы не станем углубляться в юридические дебри, а изложим требования законодательных актов на доступном языке в виде тезисов:

при отсутствии прибора на вводе в многоквартирный дом оплата теплоснабжения насчитывается по тарифам с повышающим коэффициентом (в 2017 году он равен 1.5);
законы Российской Федерации не обязывают хозяина квартиры устанавливать индивидуальный счетчик на тепло, но и не запрещают это делать;
показания вашего бытового прибора учитываются только в том случае, когда такими же тепломерами оборудованы все 100% других квартир и отапливаемых помещений общего пользования, а на вводе стоит общедомовой узел учета;
квартирный теплосчетчик сдается в эксплуатацию предприятию – поставщику энергии и обслуживается его специалистами, но за счет владельца.

Примечание. Здесь представлены требования нормативных документов, действующие по состоянию на 01.01.2017 года. В дальнейшем законодательство планируется усовершенствовать, поэтому интересующимся нужно отслеживать изменения.

Из вышесказанного следуют такие выводы:

Узел учета тепловой энергии на дом надо ставить обязательно, иначе стоимость услуги возрастает в полтора раза, а показания квартирного теплосчетчика не принимаются во внимание.
Нет смысла тратить деньги и время на монтаж индивидуального прибора, если в остальных помещениях многоквартирного дома расход теплоты не контролируется. По законодательству организация – поставщик услуг может разрешить установку счетчика и выдать техусловия, но при расчете платы за тепло вправе не учитывать его показания.

Бывают ситуации, когда нет технической возможности поставить общедомовой узел контроля, что подтверждается официальным актом. При таком раскладе счетчики на тепло в квартире либо в подъездах – единственно возможный и правильный вариант.

Для справки. Индивидуальный прибор не учитывает потребление тепла, затрачиваемого на обогрев нежилых помещений общего пользования (лестничные площадки, технические комнаты в подвалах и так далее). Оплата данных энергозатрат распределяется равномерно между совладельцами многоквартирного дома.

С 2019 года учитываются показания любых квартирных счетчиков – обновление

28 декабря 2018 г. в России вышло новое Постановление за №1708. Законодательный акт содержит изменения к действующим Правилам предоставления услуги отопления жильцам многоквартирных домов. Кратко изложим суть нововведений:

Счетчик тепла можно ставить на любую систему отопления – горизонтальную либо вертикальную стояковую.
При двухтрубной горизонтальной разводке прибор устанавливается на вводе в квартиру. В системах с вертикальными стояками на каждый радиатор монтируется отдельный тепловычислитель (иначе – распределитель).
Установленные согласно Правилам теплосчетчики управляющая компания обязана принять в эксплуатацию и учитывать их показания при расчете оплаты за отопление.
Отменена норма, требующая выполнять монтаж подобных приборов в 100% помещений многоквартирного дома.
Оплата начисляется согласно действующему Постановлению №354. Потребитель платит за потребленную тепловую энергию (по счетчику) плюс доля за обогрев мест общего пользования.
Изменения вступают в силу с 1 января 2019 г.

Обязательное условие. На вводе теплосети в здание должен стоять общедомовой прибор учета теплоты. Иначе индивидуальные счетчики ставить бесполезно – их показания учитываться не будут.

Особенности учета тепла в Украине

Законодательство этой страны также требует повсеместной установки теплосчетчиков на дома, только за счет предприятий – поставщиков энергии. Но, поскольку механизм отработан не до конца, а четкие даты реализации не установлены, то многие теплоснабжающие компании затягивают с выполнением подобных мероприятий.

Справка. Взаимоотношения между потребителями и поставщиками Украины регулируются «Правилами использования тепловой энергии», родившиеся в далеком 2007 году и утвержденные соответствующим Постановлением КМ (№1198).

Что же касается квартирных счетчиков тепла, то их можно устанавливать с соблюдением процедуры, приведенной выше. Законодательные акты не запрещают подобных действий (кроме самовольных) и не устанавливают жестких условий по учету теплоты во всех помещениях здания. Хотя на практике при оформлении документации вы можете столкнуться с разными требованиями теплоснабжающих предприятий, подчас незаконными.

Важный момент. Чтобы в Украине поставить теплосчетчик на квартиру и успешно сдать его в эксплуатацию, монтаж общедомового узла учета на вводе не обязателен.

Техническая сторона вопроса

Компания, предоставляющая услуги центрального отопления, может отказать в выдаче ТУ, если в квартире сделана старая однотрубная (двухтрубная) система с вертикальными стояками, расположенными в разных комнатах. Здесь все просто: для установки прибора учета тепла придется запитать все квартирные батареи от одного стояка, что приведет к изменению расхода теплоносителя и разбалансировке системы, а это недопустимо.

В старых системах центрального отопления организовать индивидуальный учет потребления тепла гораздо сложнее

Казалось бы, выход из положения — поставить тепловой счетчик на каждый радиатор, подключенный к отдельному стояку. Но здесь есть несколько нюансов:

это невыгодно хозяину квартиры из-за цены оборудования, монтажных работ и последующего обслуживания;
когда на подводках к батареям навешаны датчики и расходомеры, об эстетичности интерьера придется забыть;
поставщик энергии вправе назначить доплату за неучтенное тепло, выделяемое в помещения вертикальными стальными трубами либо потребовать их изоляции.

Судите сами: стояк диаметром 25 мм высотой 2.7 м имеет площадь теплоотдачи 0.025 х 3.14 х 2.7 = 0.2 м². Две – три таких трубы уже передают в комнаты значительное количество тепла. Эти величины должны учесть инженеры, разрабатывающие проект монтажа приборов учета. Больше информации об установке тепломеров при различных схемах центрального отопления вы узнаете из видео:

Совет. Для жителей Украины есть проверенный способ организовать локальный контроль потребления в старых системах отопления – установить единый узел учета на подъезд, расположив его в теплопункте, в подвале дома. Там стояки объединяются в коллектор, врезающийся в магистраль теплосети.

Прибор учета тепла на подводке к радиатору (слева) и подъездный теплосчетчик в подвале (справа)

Выгодно ли ставить индивидуальные теплосчетчики

После того как вы пройдете все перипетии оформления документов, установки тепломера и его сдачи – приемки в эксплуатацию, получите такие преимущества:

оплата тепла, использованного именно вами, а не каких-то усредненных расходов по всему зданию;
появится возможность экономить тепловую энергию, когда она не требуется;
вкладывая деньги в утепление стен квартиры, вы не только защитите жилище от холода, но и станете меньше платить за обогрев по факту.

Окупаемость проекта зависит от многих факторов, начиная от того, сколько стоит счетчик на отопление и услуги по установке. Практика показывает, что оплата по прибору уменьшается в среднем на 25—30% по сравнению с тарифами, применяемыми при отсутствии теплосчетчиков.

Совет. Есть простой способ убедиться в выгоде от организации индивидуального учета тепловой энергии. Проанализируйте, сколько вы платили за централизованное отопление 2—5 лет назад и проследите тенденцию роста тарифов. Заметьте, что повышение цен на энергоносители не остановится в будущем.

Такая термоголовка позволяет не только регулировать температуру, но и менять ее по времени суток

Контроль над реальным расходом тепла – первый шаг к его экономии. Второй – установка на батареи клапанов с термоголовками, ограничивающими нагрев воздуха в комнатах, о чем подробно рассказано в этой статье. Если же купить программируемые термоголовки, то на время вашего отсутствия температуру в помещениях можно снизить на 3—4 °С. Третий шаг – теплоизоляция стен и потолков с полами (при необходимости).

Заключение

Итак, на основании вышесказанного выделим случаи, когда можно ставить тепловые счетчики на квартиру:

В Российской Федерации придется учитывать требования законодательства и организовывать контроль над расходом тепла во всех квартирах и прочих помещениях одновременно.
С технической точки зрения проблем не вызовет монтаж в новостройках, где предусмотрена горизонтальная разводка центрального отопления по жилищам, подключенная к общему двухтрубному стояку.
В старых системах с вертикальной разводкой надо ставить счетчик на подъезд (допускается на Украине) либо на каждый радиатор. Более кардинальный способ решения вопроса – объединиться с соседями, заказать проект и реконструкцию отопительной сети с целью переделать разводку на горизонтальную.

Отдельный ввод в каждую квартиру — идеальный вариант для монтажа теплосчетчиков (ставятся в общий шкаф вместе с коллектором)

Формальная сторона вопроса решается гораздо сложнее, чем техническая, причем независимо от страны проживания. Предприятия и чиновники, у которых отнимают возможность незаконного обогащения на теплосетях, станут чинить всяческие препятствия. Отсюда совет: тщательно изучите законодательство, проконсультируйтесь с юристом и для подтверждения любого факта используйте документы, а не слова.

Оглавление

1Как работает теплосчетчик
2Разновидности приборов
3Выбор метода установки
4Самостоятельный монтаж
5Подведем итоги
6Видео

На сегодняшний день большая часть семейного бюджета уходит именно на оплату потребленного тепла. Чем дальше, тем дороже становится тепло в доме. Если вы хотите сэкономить и контролировать расходы тепла, есть выход. Для этого нужно купить теплосчетчик. Этот прибор предназначен для точного учета расходов энергии на отопление вашего дома или квартиры. Как показывает статистика, правильная установка счетчика позволит снизить оплату за отопление на 25–50%. Все зависит от здания, где он будет находиться. Давайте рассмотрим, как работает прибор, принцип его действия, виды и то, как установить теплосчетчик.

Как работает теплосчетчик

Элементы теплосчетчика

Каждый такой прибор состоит из таких элементов:

вычислитель количества тепловой энергии;
первичный преобразователь расхода;
термопреобразователь сопротивления;
если необходимо, блоки питания расходомеров и датчиков давления;
по желанию потребителя, преобразователь лишнего давления.

Такой агрегат может определять множество параметров. Вот некоторые из них:

он может измерять время работы приборов, которые установлены в конкретном месте учета;
измеряет среднечасовую и среднесуточную температуру теплоносителя;
число используемой тепловой энергии за каждый час и в целом;
количество теплоносителя на выходе и входе всей системы обогрева;
количество теплоносителя, необходимое для подпитки системы.

С датчиками

Предназначение теплосчетчиков – регистрация точного количества тепла, используемого потребителем. Он показывает реальные цифры потребления энергоресурсов. Осуществив монтаж счетчика, вы сократите расходы. Специальный вычислитель определяет суммарное число энергоресурса, потребляемого системой отопления за час. При этом учитывается разность температуры теплоносителя на выходе и входе и его расход за то же время. За подачу данных отвечают датчики температуры и датчики расхода. Один из них устанавливают в подающий трубопровод, а другой – в обратный трубопровод системы водоснабжения. Обработанная информация по количеству потребленного тепла с вычислителя попадает на ЖК-экран или снимается при помощи оптического интерфейса. Такой счетчик настолько точный, что погрешность, которая может допускаться, составляет 3–6%.

Разновидности приборов

Перед тем как установить в квартире такой счетчик, следует ознакомиться с его разновидностями. Их делят по принципу работы. Они бывают:

Электромагнитными.
Механическими.
Ультразвуковыми.
Вихревыми.

Электромагнитный

В основе электромагнитных счетчиков лежит явление, при котором магнитное поле воздействует на жидкость теплоносителя и возбуждает электрический ток. Если проще, появляется электромагнитная индукция, которая связывает среднюю скорость и объемный расход теплоносителя с напряжением поля и разницей потенциалов. Она появляется на электродах с обратным зарядом. Получается, что количество тепла определяется измерением небольших величин тока. Поэтому такие счетчики нужно правильно установить.

Обратите внимание! Им нужны особые условия эксплуатации. Погрешность будет увеличиваться, если в местах соединения возникнет дополнительное сопротивление, плохое соединение проводов. Также примеси и соединения железа в воде будут влиять на результат. Но, как показывают проверки, такие приборы достаточно хороши.

Механический

Если вы хотите простой счетчик, то покупайте механический. Принцип работы достаточно простой: измерительный элемент вращается под движением потока теплоносителя. Таким образом, измеряется количество энергии тепла. Такая модель состоит из механического крыльчатого или роторного счетчика воды и вычислителя тепла. Их достоинством является низкая цена. Единственный момент, чтобы увеличить срок работы прибора, устанавливают специальные фильтры.

Обратите внимание! Использовать механический счетчик в частном доме или квартире, где вода, которая является теплоносителем, жесткая, – не рекомендуется. Ржавчина или накипь будет застревать в частях прибора или фильтре, что приведет к поломке счетчика. Еще одним недостатком является то, что давление воды в системе снижается.

Ультразвуковой

Самыми дорогими считаются ультразвуковые счетчики. Потребление тепла измеряется временным промежутком, за который ультразвук проходит расстояние от источника подачи сигнала до приемника. Все зависит от скорости протекания теплоносителя в системе отопления. Когда устанавливают такой счетчик, важно, чтобы источник сигнала (излучатель) был с приемником сигнала друг напротив друга. Ультразвуковой сигнал, поданный излучателем, достигает приемника через толщу воды. Расход жидкости определяется временем, за которое проходит сигнал, так как он связан со скоростью потока теплоносителя.

Обратите внимание! Погрешность допускается, если жидкость имеет примеси, накипь или песок. Особенностью таких счетчиков является регулировка подачи жидкости по двум разным каналам.

Устройство вихревого теплосчетчика

Последние, вихревые счетчики, учитывают вихри, которые образуются позади препятствия, находящегося на пути потока. Состав прибора: постоянный магнит, который устанавливается снаружи трубы, треугольная призма, установленная в трубу вертикально, а также электрод, размещенный немного дальше призмы, который и измеряет данные. Жидкость обтекает призму, и происходит изменение давление потока. Это позволяет прибору вычислить объем теплоносителя. Чем сильнее движение потока внутри, тем чаще образуются вихри. Преимуществом этой модели является то, что на показания прибора не влияют отложения на трубах, примеси и размещение.

Определившись, какой тепловой счетчик купить, можно приступать к работе по его установке.

Выбор метода установки

Есть два варианта, как именно можно установить прибор. Первый – обратиться в специализированную организацию, которая предоставит свои услуги. Умельцы сделают все под ключ, от вас требуется только купить все необходимое и заплатить деньги.

Другой способ – экономный. Установкой счетчика можно заняться самостоятельно.

Обратите внимание! В любом случае сначала вам необходимо получить разрешение специальной организации, которая выдаст пакет документов, разрешающих делать монтаж. Обходить такую инстанцию нет смысла, так как вам это не удастся. Более того, в этом случае вам грозит штраф.

Самостоятельный монтаж

Схема установки теплосчетчика

Для самостоятельной установки вам понадобятся:

счетчик тепла;
комплект для подсоединения с обратным клапаном;
цанги;
специальные краны, имеющие датчики тепла;
фильтр;
теплопроводящая паста;
гаечный ключ, если трубы из металла;
сварка, если система отопления из пластиковых труб.

Для начала вам нужно промыть трубопровод, на который будет установлен счетчик. После этого можно приступать к монтажу проточной части счетчика. При этом следует придерживаться обязательных условий:

Монтаж теплосчетчика проводится только строго по горизонтали или вертикали на участках трубы.
ЖК-дисплей устанавливается вычислителем кверху.
Проточная часть счетчика постоянно должна быть заполнена жидкостью.
Монтировать приточную часть нужно при помощи комплекта резьбовых соединителей, которые идут в комплекте со счетчиком.
Она должна располагаться так, чтобы стрелка на корпусе, указывающая направление, совпадала с направлением потока теплоносителя.
Все соединения должны быть достаточно плотными, чтобы выдерживать давление в диапазоне 1,6 МПа. Тогда вы избежите возникновения протечек.
Если диаметр проточной части больше или меньше диаметра трубопровода, подсоединить его нужно при помощи переходников.

С установкой в шаровый кран

Остается установка измерительного патрона и термопреобразователей. Перед тем как приступать к монтажу, проверьте, нет ли давления в системе. Убедитесь в том, что запорная арматура закрыта. Дальше нужно проверить все ли в порядке с измерительным патроном и проточной частью.

Обратите внимание! При установке пользуйтесь исключительно новыми уплотнителями и прокладками.

Если говорить о термопреобразователях, их следует установить на обратном и подающем трубопроводах. Чтобы сориентироваться, обратите внимание на маркировку. Подающий трубопровод обозначен красным цветом, обратный – черным или синим. Их нужно установить в специальный карман, находящийся на измерительном патроне. Открутите закрывающую карман пробку, находящуюся в патроне. Затем при помощи специального инструмента, который должен находиться в комплекте, на дно нужно установить одно уплотнительное кольцо. Сам термопреобразователь помещается в пластмассовый адаптер, который состоит из двух частей. Следите за тем, чтобы все желобки совпадали. После чего все устанавливается в карман, затягивается до упора при помощи гаечного ключа.

Второй термопреобразователь нужно установить в гильзу, которая будет вкручиваться в тройник, который приварен к трубопроводу. Перед установкой в гильзу лучше ввести теплопроводящую пасту. Места установки можно покрыть теплоизоляцией. Остается только опломбировать счетчик.

Подведем итоги

Установка вычислителя

Если подытожить, то всю работу можно разделить на 5 шагов:

Получение разрешения на установку теплосчетчика.
Покупка счетчика.
Заказать или сделать проект установки.
Монтаж.
Пломбирование и выдача акта приемки.

После этого вы можете оплачивать за тепло по показаниям счетчика, который будет экономить вам массу средств, уходящих на отопление помещения.

Видео

Как установить ультразвуковой счетчик тепла Itron UltraMaxx, смотрите в следующем видеоматериале:

Читайте также

В наши дни львиная доля семейного дохода уходит на оплату счетов отопления. С каждым годом данная услуга становится все дороже, но доход повышается не у всех, поэтому многие семьи вынуждены потуже затянуть пояса, чтобы зимой в жилище было тепло. Само собой разумеется, что многие хотели бы максимально уменьшить и начать держать под личным контролем данные расходы. К счастью выход из сложившейся ситуации имеется. Для этого необходимо приобрести и установить теплосчетчики на отопление.

Данное устройство предназначается для ведения учета расходов энергии для обогрева жилища. Как показывает практика, если правильно установить теплосчетчик, то можно экономить от 25 до 50% денежных средств на обогреве жилплощади. Подобная разбежность в суммах продиктована особенностями постройки, в которой планируется монтаж данного оборудования. В этой статье мы расскажем о принципе работы этого оборудования, его классификации и о том, как правильно провести монтаж теплосчетчиков.

Установленный теплосчетчик

Вернуться к содержанию

температурный преобразователь сопротивления материала;
первичный преобразователь расхода тепла.

Элементы счетчика тепла

Кроме своей главной функции – контроля расходов отопительной энергии, подобное оборудование может использоваться для следующих целей:

измерение времени работы любого из устройств, которое установлено в пределах площади учета;
измерение средних показателей температур теплоносителя за прошедший час или день;
измерение использованной энергии за последний час и в общем с момента установки устройства;
разница между количествами теплоносителя на входе или на выходе из системы отопления;
подсчет количества теплоносителя, которое требуется для нормальной работы отопительной системы.

Теплосчетчик с датчиками

Как уже говорилось выше, основным предназначением теплосчетчиков является подсчет и выведение на экран точного количества тепловой энергии, которая была использована потребителем для обогрева жилища. Устройство не дает сбоев, а потому отображает только реальные цифры потребления энергии. Специальный вычислитель, которым оснащается каждая единица подобного оборудования, выдает суммарное число всей тепловой энергии, которая была израсходована потребителем за один час. При этом отображаются температурные перепады в теплоносителе, а также его количества на начале и в конце цикла отопительной системы.

Теплосчетчики оснащаются температурными сенсорами и сенсорами расхода, которые ответственны за выведение информации. Один из этих приборов устанавливается в подающую водопроводную магистраль, а другой обратную трубу. Датчики снимают показания, затем специальное вычислительное оборудование обрабатывает их, после чего на экране устройства появляется исчерпывающая информация о расходах тепловой энергии. Оборудование достаточно точное, его погрешность находится в диапазоне от 3 до 6 %.

Вернуться к содержанию

Перед тем, установить квартирный теплосчетчик, необходимо узнать о том, какими они бывают.

Данные устройства делятся на группы по принципу работы на следующие типы:

вихревые;
электромагнитные;
ультразвуковые;
механические.

В принципе работы электромагнитных теплосчетчиков лежит явление, во время которого электромагнитное поле влияет на носитель тепла, в результате чего возникает переменный ток. Если копнуть глубже, то можно сказать, что в итоге образуется магнитная индукция, соединяющая показатели средней скорости и расхода носителя тепла в объеме с величиной напряжения электрического поля и разницей потенциалов. Индукция образуется на электродах.

Электромагнитный счетчик тепла

В итоге, можно сказать, что количество потребленной тепловой энергии измеряется с помощью измерения малых величин электрического тока. Именно поэтому такое оборудование требует корректного монтажа, чтобы исключить возможность возникновения погрешностей.

Важно знать! Помимо правильной установки данное оборудование требует еще и особых условий использования. Погрешности могут повышаться, если на площади контакта будет возникать излишнее сопротивление. Также некорректное соединение кабелей может повлиять на повышение погрешностей устройства. Помимо этого, любые соединения с участием железа в жидкости буду оказывать воздействие на конечный результат. Но, как показывает практика и многочисленные отзывы пользователей говорят о том, что такая вероятность довольно низка.

Если вам нужен самый обычный и недорогой счетчик, то лучше выбрать механическую модель. Принцип работы данного оборудования достаточно простой: поток носителя тепла придает вращательных движений измерительному кольцу внутри теплосчетчика. Именно так измеряется количество тепловой энергии в механических устройствах. Большинство приборов данного типа оснащаются механическим измерителем количества воды и измерителем энергии. Главным преимуществом данного оборудования является сравнительно невысокая стоимость. Существует также возможность увеличения срока эксплуатации данного изделия посредством установки специальных фильтрующих компонентов.

Механический теплосчетчик

Важно знать! Крайне не рекомендуется эксплуатировать теплосчетчики данного типа в квартире или загородном доме, где горячая вода, которая используется в качестве теплоносителя, слишком жесткая. Элементы налета, ржавчины и прочих загрязнений будут засорять рабочие и фильтрующие элементы, что рано или поздно приведет к выходу из строя данной технике. Кроме этого использование жесткой воды приводит к значительному снижению давления в отопительных магистралях.

Наиболее дорогостоящими на данный момент являются ультразвуковые теплосчетчики. Расход тепловой энергии в данном случае измеряется с учетом отрезка времени, за которое ультразвуковые волны, отправленный излучателем данных волн, достигает специального сенсора. Вычисления напрямую зависят от скорости циркуляции носителя тепла в отопительной магистрали.

Ультразвуковой теплосчетчик

Во время монтажа данного вычислительного оборудования очень важно соблюсти уровень. То есть, главное, чтобы подающий сигнал прибор, а также сенсор находились на одной линии. Скорость прохождения ультразвуковых волн от излучателя до приемного датчика зависит от количества жидкости в отопительной системе. Итак, ультразвук проходит данное расстояние за определенное время, после чего это время анализируется специальными устройствами и на экран подается обработанная информация о расходе теплоносителя, его температуре и так далее.

Важно знать! В данном случае допустимы некоторые погрешности, особенно в том случае, когда в жидкости присутствуют примеси, к примеру, песок или накипь. Отличительной особенностью этого измерительного оборудования является возможность регулировки подачи теплоносителя по разным каналам.

Теперь поговорим о последнем типе теплосчетчиков. Устройства вихревого типа работают по следующему принципу – они учитывают вихри, которые образуются посреди препятствий, которые расположены на пути потока теплоносителя. Данное оборудование состоит из следующих компонентов:

постоянный магнит, монтированный на наружной поверхности трубы;
треугольная призма, которая монтируется к магистраль в вертикальном положении;
электрод, который размещается недалеко от призмы, этот прибор и замеряет данные.

Устройство вихревого теплосчетчика

Носитель тепла обтекает треугольную призму, вследствие чего наблюдается изменение давления внутри трубы. Именно эти перепады позволяют прибору измерить объем жидкости. Чем мощнее движется поток внутри магистрали, тем больше возникают вышеуказанные вихрей за единицу времени. Основным достоинством данного типа измерительной техники является тот факт, что данные счетчика не могут быть искажены наличием в магистралях различных загрязнений и примесей.

После того, как вы определились с моделью теплосчетчика и приобрели его, можно начинать монтажные работы.

Вернуться к содержанию

На данный момент существует два способа установить данное измерительное оборудование. Первый – самый простой. Необходимо просто обратиться в специализированную фирму, которая в кратчайшие сроки отправит к вам квалифицированных работников для монтажа данного измерительного оборудования. Очень часто подобные организации предоставляют гарантию проведенных работ. От вас потребуется только приобрести все необходимые расходные материалы и доборные элементы и оплатить услуги мастеров.

Схема установки теплосчетчика

Другой способ более сложный, но, используя его, можно значительно сэкономить. Установить счетчик можно своими руками.

Важно знать! Существует некоторые требования к установке теплосчетчика. В независимости от того, какой вы выбрали способ монтажа, необходимо сначала получить разрешение в соответствующей организации. Там на руки просителю выдадут целый пакет документов, который регламентирует установку устройства. Делать что-либо без данной документации не имеет смысла, поскольку такое нарушение наказывается штрафом.

Вернуться к содержанию

Прежде чем, как установить теплосчетчик в частном доме, лучше подготовить все необходимые элементы и инструменты. Итак, вам потребуются:

сам теплосчетчик;
соединительные элементы для контакта с обратным клапаном;
фильтрующие элементы;
сварочный аппарат, если речь идет о пластиковых магистралях;
гаечный ключ, если используются металлические трубы;
цанги;
специальные фитинги с тепловыми сенсорами;
теплопроводящая паста.

Первым делом необходимо промыть магистрали отопления, где и будет монтироваться измерительное оборудование. После данной процедуры можно приступить к установке проточных элементов теплосчетчика. Выполняя данную операцию необходимо придерживаться следующих правил:

Установка теплосчетчика в шаровый кран

Установка данного оборудования должно осуществляться только в строго горизонтальных или вертикальных фрагментах магистрали.
Жидкокристаллический кран должен быть монтирован так, чтобы вычислитель оказался вверху.
Проточный элемент теплосчетчика должен быть все время наполнен водой.
Установка приточной части должна осуществляться посредством комплекта соединителей с резьбой. Этими элементами комплектуется любая модель данного измерительного оборудования.
Эта часть должна быть расположена таким образом, чтобы указатель направления совпадал с направлением потока жидкости.

Перейдя по ссылке http://vse-postroim-sami.ru/equipment/power-tools/2502_kak-vybrat-nasos-dlya-otopleniya/, вы узнаете, как выбрать насос для отопления. О том, как устанавливать счетчики воды, читайте здесь. Возможно, вас также заинтересует процесс установки теплого пола под стяжку.

Все контакты должны быть максимально плотными. Это условие необходимо выполнить для того, чтобы все элементы смогли выдержать давление до 1.6 Мпа. Только в таком случае можно полностью исключить возможность возникновения протечек.

Необходимо использовать переходники в том случае, если диаметр проточного элемента теплосчетчика превосходит или наоборот диаметра магистрали.

Теперь осталось только установить измерительный патрон и преобразователи. Очень важно перед началом этих работ инспектировать отопительную магистраль на предмет возникновения давления. Обязательно нужно удостовериться в том, что запорная арматура закрыта. После этого следует провести инспекцию измерительного изделия и проточного элемента. Если данные элементы в порядке, можно продолжать установку.

Установка счетчика тепла

Важно знать! Во время монтажных работ недопустимо использовать старые резиновые уплотнители.

На данном этапе следует монтировать термические преобразователи. Их необходимо монтировать и на подающей, и на обратной магистрали. Чтобы не перепутать, лучше обратить особое внимание на обозначения на данных элементах. Подающая магистраль маркируется красным цветом, а обратная синим или черным. Их устанавливают в специальную нишу, которая располагается на измерительном изделии.

Первым делом необходимо свернуть пробку, которая блокирует доступ к нише, после чего вооружиться инструментом, которым комплектуется каждое измерительное оборудование, и монтировать резиновый уплотнитель. Сам термический преобразователь должен быть расположен в специальном пластиковом элементе, состоящем из двух фрагментов. На этом этапе очень важно проследить за тем, чтобы все желоба соответствовали друг другу. После этого нужно монтировать получившуюся конструкцию в нишу измерительного патрона и плотно затянуть гаечным ключом.

Второй термический преобразователь необходимо расположить в гильзе, которую затем нужно вкрутить в тройник, который закреплен на отопительной магистрали. Перед монтажными работами следует обработать гильзу термопроводящим составом. Площади контакта необходимо изолировать специальным материалом, который не проводит тепло. Последним шагом станет пломбировка теплосчетчика. Как вы видите сами, схема установки теплосчетчика довольно проста поэтому если вы уверены в своих силах, то лучше не тратить напрасно денежные средства.

Вернуться к содержанию

Если рассказать вкратце, то процесс монтажа теплосчетчика можно описать 5 этапами:

Оформление разрешительной документации на монтаж данного измерительного оборудования.

Выбор и приобретения теплосчетчика.
Заказ или самостоятельное создание схемы монтажа.
Непосредственная установка.
Пломбировка установленного изделия и получение приемного акта.

После этого вы будете оплачивать счета за отопление, видя эти показания. С помощью этого устройства вы сможете сэкономить значительную сумму, но выгода будет заметна не сразу.

Вернуться к содержанию

Используемые источники:

https://oventilyacii.ru/otoplenie/printsip-raboty-schetchika-tepla-na-batareyu-otopleniya-v-kvartire.html
https://otivent.com/schetchik-tepla-v-kvartire
http://stroysvoimirukami.ru/kak-ustanovit-teploschetchik/
http://vse-postroim-sami.ru/engineering-systems/9513_kak-ustanovit-teploschetchik-sovety-specialistov/
