Зачем нужно давление в системе отопления

<index>

Система отопления любого дома – сложная конструкция, правильное функционирование которой определяется множеством параметров. Ее проектирование, установка котла, монтаж трубопровода, соблюдение всех нюансов определяют тот факт, насколько часто она будет доставлять хлопоты своим хозяевам.

Давление в системе отопления многоэтажного или частного жилища – один из самых важных факторов, влияющих на эффективность теплопередачи и надежность оборудования для обогрева. Рассмотрим виды этого показателя, его допустимые значения, выясним, почему оно падает и как устранить причины сбоев.

Зачем нужно давление?

Давление в отопительной системе – процесс воздействия теплоносителя на стенки котла, труб, радиаторов. До того как вода заполнит трубопровод, оно равно атмосферному (1 бар). Этот показатель меняется, как только жидкость начинает заливаться в трубопровод и прогреваться. Теплоноситель расширяется, давление увеличивается до нормального уровня.

Надежное и эффективное функционирование отопительной конструкции зависит от значений давления. Оно обеспечивает ей предельно высокую производительность, гарантирует попадание энергоносителя в трубопровод всех квартир многоэтажного дома. Этот параметр определяет скорость потока воды и, соответственно, интенсивность теплообменного процесса между конструктивными составляющими системы отопления. Поэтому чем выше его показатели, тем больше КПД отопительной системы.

Стабильное давление сокращает уровень теплопотерь, способствует доставке воды почти с той же температурой, которую она получает при нагреве в отопительных приборах.

Виды

Давление бывает нескольких видов:

• статическое (параметр, зависящий от высоты столба жидкости, находящейся в покое, давление ее на элементы отопительной конструкции, при расчете нужно учитывать, что 10 м дают результат в 1 атмосферу);
• динамическое (создается циркуляционными насосами, но зависит не только от их характеристик, возникает за счет движения энергоносителя внутри трубопровода, воздействует изнутри на конструктивные элементы);
• рабочее (складывается из величин первого и второго вида, это уровень нормальной и безаварийной работы всех конструктивных элементов).

Какие показатели считаются нормальными?

Норматив для автономных систем частных домов – 1,5-2 атмосферы. Более этого уже критичный показатель. Давление в системе отопления в 3 атмосферы приведет к аварии: отопительная конструкция может разгерметизироваться, оборудование выйдет из строя.

Многоэтажные строения в нашей стране обогреваются по закрытой схеме и принудительной подаче энергоносителя. Если условия эксплуатации системы идеальны, то давление в ней около 8-9 атмосфер. Но в старых слабых домах могут быть потери давления, что приводит к его снижению до 5 атмосфер.

Расширительные баки поддерживают напор, не позволяют ему сильно увеличиваться. Их работа начинается при давлении в 2 атмосферы.

Баки отбирают излишки жидкости из трубопровода, за счет этого нормализуется давление. Если объема этих емкостей не хватает, то оно поднимается до 3 атмосфер. Для снижения этого критичного порога используются специальные клапаны.

В многоэтажном доме устанавливают регуляторы давления на нижних уровнях и насосное оборудование на верхних (для увеличения напора).

Проверка герметичности

Чтобы отопление было надежным, после установки его проверяют на герметичность (испытывают давлением).

Провести это можно сразу на всей конструкции или ее отдельных элементах. Если проводится частичное испытание давлением, то после его окончания нужно проверить всю систему в целом на наличие протечек. Вне зависимости от того, какая система отопления установлена (открытая или закрытая), последовательность работ будет практически одинаковой.

Подготовка

Пробным считается давление, в 1,5 раза превышающее рабочее. Но этого недостаточно, чтобы полностью обнаружить утечку теплоносителя. Трубы и муфты могут выдержать до 25 атмосфер, поэтому и проверку системы отопления лучше проводить под таким давлением.

Соответствующие показатели создают ручным насосом. Воздуха в трубах быть не должно: даже малое его количество исказит показатели герметичности трубопровода.

Наивысшее давление будет в самом низком месте системы, там устанавливают монометр (точность отсчета 0,01 МПа).

1 этап — испытание в холодном виде

В продолжение получаса в заполненной водой системе увеличивают давление до начальных показателей. Делают это два раза, через каждые 10-15 минут. Еще полчаса падение продолжится, но без превышения отметки 0,06 МПа, а по прошествии двух часов – 0,02 МПа.

В конце проверки трубопровод осматривают на наличие протечек.

2 этап — горячая проверка

Первый этап успешно завершен, можно приступать к проверке герметичности в горячем виде. Для этого подключают прибор отопления, чаще всего это котел. Устанавливают максимальные рабочие показатели, они не должны быть больше расчетных значений.

Дома предварительно прогревают не меньше 72 часов. Испытание пройдено, если не обнаружено утечки воды.

Трубопровод из пластика

Через 30 минут резко понижают давление до показаний, равных половине рабочего, и удерживают их полтора часа. Если показатели начали расти, значит, трубы расширяются, конструкция герметична.

Часто мастера при проверке системы несколько раз делают перепад давления, то повышая, то снижая его, чтобы это напоминало обычные, повседневные условия работы. Такой способ поможет выявить негерметичные соединения.

Проверка воздухом

Многоэтажные дома проходят испытание герметичности осенью. Вместо жидкости в таких случаях могут применять воздух. Результаты проверки отличаются небольшой неточностью из-за того, что происходит сначала нагрев воздуха при сжатии, затем его охлаждение, что способствует падению давления. Увеличить этот параметр помогут компрессоры.

Последовательность проверки системы отопления проводят следующим образом:

1. Конструкцию заполняют воздухом (пробные показатели — 1,5 атмосферы).
2. Если слышится шипение, значит, есть дефекты, давление снижают до атмосферного и ликвидируют недостатки (для этого используют пенящееся вещество, его наносят на места соединений).
3. Трубопровод опять заполняют воздухом (давление – 1 атмосфера), держат 5 минут.

Если перепад давления не превысил 0,1 атмосферу, то система отопления полностью герметична.

Причины падения показателей

Часто у потребителей возникает вопрос, почему падает давление в отопительных системах закрытого и открытого типа. Причин этих сбоев две: утечка теплоносителя и/или поломка элементов в отопительном приборе (котле).

Утечка теплоносителя

В системе открытого типа поднять давление поможет тест на герметичность соединений. Необходимо обратить внимание на все пятна сомнительного происхождения (они могли остаться от испарившейся жидкости), капли воды, лужицы, на места стыков радиаторов (ржавые отметины – показатель протечек). В случае обнаружения убрать дефекты. Но в частном жилище трубы чаще всего не из стали, поэтому увидеть следы протечек, тем более, если вода успела испариться, практически невозможно. Это повод обратиться за помощью к специалистам.

Если в доме установлен скрытый трубопровод, то перепад давления в котле также причина вызвать мастера: он сольет воду, закачает в систему воздух для выявления протечки и ликвидирует недостаток.

Сбой в работе котла

Давление падает из-за повреждений в котле? Необходимо обратиться за помощью к специалистам. Только они смогут выявить причину, повлекшую перепад давления в трубопроводе, привести оборудование в норму.

Падение параметров давления в котле может быть вызвано появлением микротрещин в теплообменнике или его разрушением, скоплением накипи, повреждением расширительного бачка. Каждая проблема решается по-разному: например, снизить уровень жесткости воды и, соответственно, образование накипи, помогут специальные добавки, трещинки в теплообменнике запаивают. Какая бы причина сбоя ни была, определить, из-за чего падает давление, может лишь инженер, имеющий соответствующую квалификацию.

После запуска у системы отопления проходит адаптация. Еще какое-то время давление продолжит свое падение из-за растворенного в теплоносителе воздуха. Удалить его можно путем доведения давления до нормативных значений, подпитывая систему. Потом воздух выйдет сам и перепад исчезнет.

Нормальное давление в системе отопления – признак ее безопасной и качественной работы.

</index>

Гляньте это:

Какая система отопления лучше закрытая или открытаяКак найти утечку воды в системе отопленияПочему появляется воздух в системе отопленияНормы температур в квартире в отопительный сезон

• 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
• 24 Март 2016Новые водонагреватели Bosch с сухим тэном
• 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
• 10 Март 2016Новые современные решения от Danfoss

Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей

• Калькулятор стоимости энергоносителя для отопления
• Калькулятор стоимости устройства системы отопления
• Расчет тепловой мощности котла
• Расчет стоимости ремонтных работ
• Задать вопрос эксперту

Сейчас мы с вами разберем такой важный вопрос, как для чего вообще необходимо давление в системе отопления. Как это при старинке в системе отопления с естественной циркуляцией теплоносителя давления не было, а сейчас в современных системах вдруг стали его использовать. Всё это связано с техническими усовершенствованиями и нововведениями в области отопительных технологий.

Первой причиной необходимости в повышенном давлении в системе отопления является расширительный бак закрытого типа. Если кто не знает или забыл, что в открытой системе отопления расширительный бак находится в самой верхней точки всей системе. Туда время от времени добавляется вода, по мере её испарения. То современные расширительные баки закрытого типа могут располагаться в любом месте, даже в самой нижней точки отопления. При этом воздух отводится из системы автоматическими воздухоотводчиками, которые располагаются в высоких точках. Так вот, этот расширительный бак, имеющий в своей конструкции резиновую диафрагму и повышенное воздушное давление внутри корпуса, создаёт давление во всей системе отопления для того, что бы теплоноситель доходил до верхних точек всей системы, особенно если это двухэтажный дом, где столб теплоносителя довольно-таки высокий.

Расширительный бак удобен тем, что как уже было сказано можно установить в любой точке, а при наличии подпитки от системы водоснабжения отпадает необходимость периодического добавления воды в систему. При этом вода не контактирует с кислородом, находящимся в воздухе и не насыщается им, что продлевает срок службы металлических элементов. Ведь растворенный кислород в теплоносителе окисляет металл, проще говоря он ржавеет.

Следующий причиной является циркуляционный насос. Он способствует ускоренному прохождению теплоносителя по системе, при этом увеличивается теплосъём с теплообменника котла и быстро доставляется горячий теплоноситель до радиаторов отопления в самые дальние уголки отопления. А при наличии тёплого пола, насос 100 % обязателен, ведь пол без него работать не будет.

Существует такое физическое явление, как кавитация жидкости. Кавитация это образование пузырьков в виде пара при местном понижении давления в жидкости. Кавитация образуется во время работы гребных винтов судна, работы жидкостных насосов.

Кавитация негативно влияет на механические части насосов. В области этого явления происходит множественные гидроудары, образующиеся газы из-за резкого перепада давления достигают огромных температур, что приводит к повышенному окислению металла в месте соприкосновения. Освободившийся растворенный в воде воздух может завоздушивать систему отопления в местах не оборудованных автоматическими воздухоудалителями.

Повышенное давление в системе отопления отодвигает порог образования кавитации, тем самым предотвращая процессы о которых говорилось выше.

Ну и последнее, чем выше давление в системе отопления, тем выше температура закипания воды. Это больше всего касается центральных систем отопления, где в трубе идущей от котельной, искусственно создается большое давление и температура далеко за 100 C. Заходя в многоквартирный дом через элеваторный узел смешивается с холодным теплоносителем и за счет того же давления поднимается до верхнего этажа.

Более подробно о принципе действия элеватора отопления

Как видите, существует несколько причин для чего нужно давление в системе отопления.

Сегодня индивидуальные газовые котлы становятся невероятно популярными. И потому все большему количеству людей необходимо знать, каким должно быть рабочее давление в системе отопления в частном доме. От этого зависит не только микроклимат, но и безопасность, а также долговечность оборудования, стоит которое достаточно дорого.

1 Какое давление в системе отопления – начинаем с азов</span></h2>

Владельцу частного дома или квартиры с автономной системой отопления необходимо знать несколько основных понятий:

1. 1. Давление указывают в атмосферах, барах или мегапаскалях.
2. 2. В сети есть статическое давление, которое создает вода или другой теплоноситель. Этот вид давления существует даже при неработающем котле.
3. 3. Сила, двигающая воду по контуру отопления, создает динамическое давление. Оно, в свою очередь, воздействует на все элементы сети изнутри.
4. 4. Существует понятие предельно допустимого давления. Если давление слишком повышается, может наступить аварийная ситуация.
5. 5. Наиболее уязвимым звеном при скачках давления будет радиатор внутри котла. В зависимости от модели, он способен он выдержать примерно три атмосферы. Трубы и батареи менее хрупкие и могут справиться с гораздо более высокими показателями. Впрочем, от материала, из которого они изготовлены, тоже многое зависит. Поэтому заранее поинтересуйтесь, какие батареи отопления подойдут именно вам.

Так что же конкретно считать рабочим давлением? Еще одно важное для понимания обстоятельство. На этот показатель непосредственно влияют длина трубопровода, этажность здания, число радиаторов в системе. Поэтому его величина должна быть рассчитана еще на этапе проекта с учетом всех особенностей оборудования и материалов.

Для двух-трехэтажных домов оптимальным показателем является 1,5-2 атмосферы. Для жилья большей этажности допустимо рабочее давление в 2-4 атмосферы, при этом желательно устанавливать на этажах дополнительные манометры, чтобы контролировать показатели.

Рекомендуем

2 Открытая и закрытая системы отопления – в чем особенности</span></h2>

Автономные отопительные системы, которые используют в частных домах бывают двух типов:

• открытые, когда через расширительный бачок она сообщается с атмосферой, и вода циркулирует благодаря естественной конвекции: нагреваясь, поднимается, остывая, опускается,
• закрытые, когда система изолирована от атмосферы, и воду внутри нее толкает специальный насос.

Чтобы открытая система работала нормально, котел устанавливают в максимально низкой точке, а расширительный бачок – в верхней. Диаметр труб на выходе из котла – шире, при входе – уже. Эта система подходит для небольших, одноэтажных домов.

Чаще применяют второй вариант. Давление в закрытых системах в небольших домах также должно оставаться в пределах 1,5-2 атмосфер, этого достаточно, если контур не слишком протяженный и не оснащен огромным количеством радиаторов. При высокой этажности или большом количестве комнат в доме возможна установка дополнительного насоса.

Обратите внимание, что при начальном заполнении системы холодным теплоносителем вероятно попадание воздуха. После его удаления первоначальное давление упадет, это естественно. Поэтому его нужно вновь поднять, добавив воды, но немного не доводить до рабочей отметки. После нагрева, следуя законам физики, давление возрастет.

Насос – это основное преимущество данной системы. Его мощность позволяет делать трубопровод сколь угодно длинным, а число радиаторов таким, как вам требуется. При этом их можно подключать как последовательно, так и параллельно. Второй вариант предпочтительнее, поскольку создает меньшую нагрузку на котел.

Удобна закрытая система и для межсезонья, потому что наличие насоса позволяет устанавливать нагрев на минимальные показатели.

3 Давление в системе отопления частного дома нужно регулярно контролировать</span></h2>

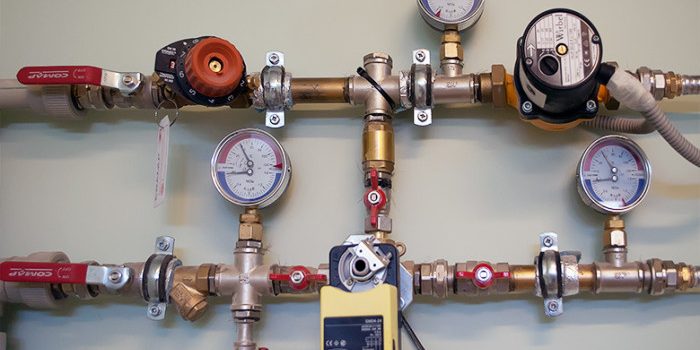

Теперь, когда вы знаете, какое давление должно быть в системе отопления, нужно научиться его проверять. Любой современный котел обязательно оснащен чаще всего манометром со стрелкой, которая показывает уровень давления в системе. Такие приборы удобнее электронных, поскольку не требуют дополнительного электропитания.

Однако одной точки измерения недостаточно. Дополнительные манометры, в соответствии с техническим регламентом, следует разместить на входе и выходе из котла, на самом верхнем и самом нижнем сегментах системы, перед насосом и после него. Не помешают дополнительные манометры и в местах разветвления труб. Все вместе они позволят анализировать и лучше контролировать ситуацию. Но сами по себе измерительные приборы только констатируют факт, но никак не влияют на происходящее в контуре. Также их необходимо время от времени проверять на исправность и точность.

4 Растет давление в системе отопления – как выяснить причину</span></h2>

Проверяя время от времени показания манометров, вы можете заметить, что давление внутри системы возрастает. Это может происходить по нескольким причинам:

• вы повысили температуру теплоносителя, и он расширился,
• движение теплоносителя остановилось по какой-то причине,
• на каком-либо участке контура перекрыта задвижка (клапан),
• механическое засорение системы или воздушная пробка,
• в котел постоянно поступает дополнительная вода из-за неплотно закрытого крана,
• при монтаже не соблюдены требования к диаметрам труб (больший на выходе и меньший на входе в теплообменник),
• чрезмерная мощность или огрехи в работе насоса. Его поломка чревата губительным для контура гидроударом.

Соответственно необходимо выяснить какая из перечисленных причин привела к нарушению рабочей нормы и устранить ее. Но бывает, что система месяцами работала успешно и вдруг произошел резкий скачок, а стрелка манометра ушла в красную, аварийную зону. Такую ситуацию может спровоцировать закипание теплоносителя в баке котла, поэтому нужно максимально быстро снизить подачу топлива.

Современные приборы индивидуального отопления оснащены обязательным расширительным баком. Он представляет собой герметичный блок из двух отделений с резиновой перегородкой внутри. В одну камеру поступает подогретый теплоноситель, во втором остается воздух. В тех случаях, когда вода перегревается и давление начинает расти, перегородка расширительного бачка сдвигается, увеличивая объем водяной камеры, и компенсирует перепад.

На случай закипания или критического скачка в котле предусмотрены обязательные предохранительные клапаны сброса. Они могут находиться в расширительном бачке или на трубопроводе сразу на выходе из котла. При аварийной ситуации часть теплоносителя из системы через этот клапан выливается, спасая контур от разрушения.

В хорошо продуманных системах есть и перепускные клапаны, которые в случае засора или иной механической закупорки основного контура, открываются и запускают теплоноситель в малый контур. Эта система безопасности защищает оборудование от перегрева и поломки.

Нужно ли объяснять, как важно следить за исправностью этих элементов системы. При малом объеме или нарушении давления внутри расширительного бачка, а также утечках теплоносителя через микротрещины, возможны даже существенные перепады давления в системе.

5 Жесткая вода – противник системы</span></h2>

На состояние внутренней поверхности всех элементов отопительного контура влияет качество воды, которую используют в качестве теплоносителя. Если она жесткая, богатая солями и минеральными веществами, то при нагреве будет образовывать накипь и осадок, которые со временем повредят оборудование и вызовут засоры в системе. А те, в свою очередь, будут влиять на давление в трубах и радиаторах.

В качестве профилактики лучше наполнять контур специально подготовленной, обессоленной водой. Если это невозможно, котел требуется регулярно чистить. Доверить эту работу лучше опытному профессионалу, хорошо знакомому с устройством дорогостоящего оборудования. Он отсоединит теплообменник и промоет его специальными реагентами.

В случае с большим количеством отложений можно подвергнуть подобной обработке всю систему. Но с этой задачей могут справиться только настоящие профессионалы своего дела.

6 Мы его теряем, или почему давление падает</span></h2>

У постепенного или резкого снижения давления в автономной системе может быть две основных причины:

• неисправность теплообменника,
• одна или несколько утечек в контуре.

Любое повреждение котла нужно диагностировать и оперативно ремонтировать. Среди причин потери давления могут быть загрязнение, микротрещины, высокий износ, недоработка производителя и, опять же, дефекты расширительного бачка. Любая поломка устраняется соответствующим образом.

Нередко же причиной падения давления становятся утечки. Слабых мест немало – это и некачественная спайка пластиковых или металлических труб контура, и неплотные соединения с радиаторами, и прорывы изношенных труб, и трещины в резиновой мембране расширительного бачка, когда теплоноситель попадает и остается в камере для воздуха.

В последнем случае обнаружить утечку можно самостоятельно: достаточно нажать на золотник, с помощью которого в камеру нагнетается воздух. Капающая или текущая изнутри вода подтвердит вашу догадку.

Найти течь в трубопроводе, который часто скрыт внутри пола или стен, достаточно сложно. Для начала стоит осмотреть видимые участки. Обратите внимание на пол, даже если он сухой, в местах протечек могут оставаться пятна от высохшей воды. Отложения солей или ржавчины на местах соединений также могут говорить о потере герметичности.

Если конструкция контура позволяет, можно поочередно отключать отдельные участки сети, так поломку найти будет проще.

В случаях скрытого трубопровода или безрезультатности визуального осмотра потребуется опрессовка. Самостоятельно ее выполнить довольно сложно, поскольку требуются и навык, и специальное оборудование. Сначала из системы сливают теплоноситель, котел и радиаторы изолируют, в контур компрессором под давлением нагоняют воздух. В конечном результате давление в сети должно быть на 20 процентов выше рабочей нормы. В таком состоянии систему оставляют на несколько часов и вновь измеряют давление. Если оно упало, надо искать места разгерметизации. Для этого видимые швы можно смазать мыльным раствором, выходящий воздух выдаст себя пузырьками. Подскажет места утечек и характерное шипение.

Места поломок дополнительно уплотняют или же заменяют вышедший из строя участок на новый.

7 Скачки в работающей системе обогрева и как с ними бороться</span></h2>

Если даже спустя несколько недель после начала регулярного отопительного сезона давление в системе «пляшет», стоит перепроверить все проблемные места и убедиться в работоспособности каждого из элементов блока безопасной эксплуатации теплообменника:

• манометра,
• воздухоотводчика, через который выходит воздух из теплоносителя,
• предохранительного клапана, сбрасывающего часть воды в случае скачка давления или закипания (кстати, лучше предусмотреть подключение клапана к канализации, иначе горячая вода окажется на полу),
• для больших домов актуальны дорогие, но весьма «умные» автоматы, способные круглосуточно контролировать ситуацию.

В любом случае стоит помнить, что проблемы с отопительной системой – это не только потеря комфортного микроклимата в жилье и материальные затраты, но и угроза безопасности как всего строения, так и его обитателей. А значит, невнимательность здесь недопустима.

Фото

Постоянное рабочее давление в системе отопления должно поддерживаться для обеспечения ее функционирования, заставляя теплоноситель циркулировать по трубам и отдавать энергию через теплообменники. Возникает давление в процессе нагрева воды и характеризуется как величина внутреннего воздействия на элементы отопительной системы (трубы, котлы и радиаторы).

В расчет берется постоянное, недостаточное и избыточное давление. Абсолютное и избыточное давление имеют разницу в 1 Бар (0,1 МПа). Для нормальной работы избыточный уровень давления не должен составлять более 1,5 кг/см².

Важно! Все параметры должны соответствовать требованиям и нормам, записанным в СНиП (строительные нормы и правила). При несоблюдении данных требований могут возникнуть серьезные проблемы, влекущие нарушения работы и целостности тепломагистрали.

Зачем нужно давление и его виды

При отсутствии давления система просто не будет работать. Чрезмерное давление может привести к аварии, поэтому заранее рассчитывается оптимальные его значения. Значение давления в системе отопления является результатом сложения двух величин:

• Статическое давление – значение, зависящие от высоты столба воды в отопительной системе. Расчет давления производится с повышением в одну атмосферу на каждые десять метров высоты. На статическое давление значение изменения температуры не влияет, поэтому оно постоянно для теплоносителя независимо от его температуры, являясь следствием гравитационного воздействия.
• Динамическое – создаваемое насосами для обеспечения принудительной циркуляции теплоносителя в общей сети, а также конвективным течением воды при нагреве. При этом в расчет берутся не только заявленные характеристики насосов, подключенных в общую магистраль. На значение динамической величины влияет работа регулятора отопления, отвечающего за распределение теплоносителя. Также к схеме регулятора часто добавляют систему элеваторов и повышающих насосов.

В расчет берется значение допустимого рабочего напора воды в системе. Максимальный напор рассчитывают согласно СНиПу, исходя из рабочих возможностей оборудования. Уровень допустимого рабочего напора является максимально возможным для всех отопительных элементов, при котором их работа будет безаварийной. В открытых системах работает только статическое давление с естественной циркуляцией, которое сложно поддается регулированию, поэтому мы подробней рассмотрим систему закрытого типа.

Как можно создать давление в системе отопления

H2_2

Если рассматривать пример создания давления в отопительной системе закрытого типа, то создать для общего контура расчетное давление будет несложно. Для этого используется три шага:

1. Опрессовка, которая выполняется путем заполнения контура теплоносителем через перемычку, соединённую с водопроводом. Данный процесс сопровождается нагнетанием давления системы отопления до величин, в 2-3 раза превышающих рабочие показатели. Опрессовка выполняется, чтобы избежать перепадов давления и вытеснения попавшего в магистраль воздуха. При операции должен производиться непрерывный контроль параметров по манометру.
2. Создание рабочего давления, для чего достаточно после опрессовки сбросить лишний объём теплоносителя через любой вентиль или воздушный клапан (воздушник).

Важно! Испытание на герметичность должно проводиться после трех суток эксплуатации отопительной системы.

Как только все испытания успешно проведены, а нарушения герметичности (если такие имелись) устранены, можно продолжать эксплуатацию системы.

Как можно защитить систему отопления

Вне зависимости от вида отопления (статическое или с принудительной циркуляцией), оно должно оборудоваться контрольными приборами. Обязательным контролирующим прибором, позволяющим вести расчет параметров и отслеживать работу системы, является манометр. Врезание данного прибора необходимо в следующих точках:

• На трубах отопительных приборов (как входной, так и выходной);
• На самой низкой и самой высокой точках отопительной системы;
• На каждом разветвлении тепломагистрали: трехходовых клапанах, тройниках и коллекторах.

Магистраль отопления закрытого типа должна быть укомплектована герметичным расширительным баком. В данном бачке (гидроаккумуляторе), согласно конструкции, имеется две камеры с перегородкой в виде резиновой мембраны. Одна из камер должна быть подключена к магистральной сети, вторая наполнена воздухом или инертным газом. Если наблюдается избыток теплоносителя в первой камере, мембрана-перегородка смещается, и бак собирает излишки. При остывании теплоносителя и уменьшении давления в магистрали мембрана позволяет компенсировать недостаток теплоносителя, выдавливая его в систему.

Дополнительно для защиты отопления нужно использовать воздухоотводчик и предохранительный клапан. Эти устройства устраняют следующие проблемы: воздухоотводчик предотвращает возникновение воздушных пробок, а клапан, в случае достижения уровня максимального давления, удаляет лишний теплоноситель из сети.

Совет! В закрытой системе отопления важно не экономить на гидроаккумуляторе. Использование надежного расширительного бака позволит избежать разгерметизации корпусов элементов контура (таких как теплообменник) и соединений на магистрали. При хорошо работающем гидроаккумуляторе можно легко предотвратить повышение рабочего давления до избыточного уровня.
