Зачем нужен вентиляционный грибок и как выбрать правильный колпак на трубу на крыше?

Вентиляционный грибок является конечной частью сооружений, создаваемых для отвода загрязненного воздуха из жилых и служебных помещений. Это приспособление играет важную роль в обеспечении правильной работы системы кондиционирования. Отсутствие вытяжки или неправильный ее монтаж является причиной заболеваний людей, порчи внутренней отделки и элементов интерьера. Остановимся на особенностях устройства и монтажа грибка для вентиляции.

Что это такое и для чего он нужен

Благодаря грибкам, установленных на кровле зданий, осуществляется удаление из комнат углекислого газа, нежелательных запахов и излишней влаги.

Нормальное проветривание необходимо для поддержания в доме здорового и комфортного микроклимата. Выводя отработанный воздух, грибки защищают воздуховоды от попадания в них дождя, снега, мусора, насекомых и мелких животных. При этом, современные конструкции предотвращают образование обратной тяги при сильном ветре.

Как устроен грибок

Это сооружение устанавливается на крышу здания в соответствии со строительными нормами и правилами.

Состоят грибки для вентиляции из таких частей:

• колпак;
• труба для отвода газов;
• проходной узел;
• гофрированной трубы для соединения с горизонтальными участками воздуховода;
• аэратор;
• изоляционный слой;
• вентилятор для удаления воздуха при снижении тяги;
• дефлектор;
• крепеж.

Грибки являются обязательным элементом конструкции строений, где находятся люди или хранятся материалы, восприимчивые к сырости.

Принцип работы

В основе строительства вентиляционной системы лежит свойство теплого и легкого газа подниматься вверх, а холодного — опускаться вниз. Чем больше расстояние между объектом, производящим загрязненный воздух и верхним срезом воздуховода, тем сильнее тяга и эффективнее очистка помещений.

Устанавливаются зонтики на воздуховодах, идущих из ванной комнаты, туалета, подвала и на дымоход котла отопления.

Для предотвращения образования льда вытяжную трубу и зонтик утепляют различными способами.

Виды форма и конструкции

По своему предназначению грибки подразделяются на обычные и термостойкие. Обычные используются для вытяжки воздуха из санузлов, кухонь и погребов. Устойчивые к нагреванию устройства ставят на трубах, отводящих продукты горения от котлов и печей. Размеры воздуховодов и колпаков напрямую зависят от объема отводимых газов. Их диаметр варьируется в пределах 100-300 мм.

Самые простые и недорогие конструкции представляют собой трубу, сверху которой закреплен зонт, изготовленный из листового металла. Современные изделия более практичны и эстетичны. Они изначально приспособлены для крепления на наклонной и плоской кровле, имеют стакан для сбора конденсата, слой утеплителя, предотвращающий образование льда.

Преимущества и недостатки

Установка грибков на вентиляционной системе позволяет выводить воздух эффективно, независимо от площади скатов и погодных условий.

Преимущества этих конструкций следующие:

• использование современных легких и прочных материалов;
• предотвращение попадания в воздуховод посторонних предметов и жидкостей;
• изоляция магистрали от обратной тяги и печного дыма.

Что касается недостатков, то модули, изготовленные в заводских условиях, стоят дорого. Это сказывается на смете строительства, когда нужно установить несколько грибков.

Самодельный грибок обойдется дешевле, но для его изготовления потребуется потратить время и силы.

Срок службы и примерная цена

Если не брать в расчет экстремальные ситуации, связанные с механическим воздействием на грибок (ураган, падающие ветки), то эти изделия имеют длительный срок эксплуатации.

Он зависит от нескольких факторов:

• устойчивость к коррозии;
• прочность;
• наличие стакана для влаги;
• качество установки;
• состояние теплоизоляции.

Наиболее простая конструкция из асбестоцементной трубы и жестяного зонтика прослужит не менее 15 лет. Современные изделия из полимерного пластика с УФ защитой будут выполнять свои задачи на протяжении 50 лет и более.

Сделать самому или заказать

Желательно принимать решение о строительстве вентиляционной системы еще на этапе проектирования здания. Особенно это актуально, если предстоит делать проходку воздуховода через кровлю из металлочерепицы.

В большинстве случаев для крепления грибка требуется монтаж опорной платформы. Для того, чтобы ее правильно рассчитать, потребуется время. Если его нет, то лучше обратиться к специалистам, которые сделают всю работу быстро и качественно. Но, при наличии опыта и оборудования сделать вентиляционный канал можно и самостоятельно.

Советы по выбору

Сделать грибок можно из подручных материалов, которые есть в хозяйстве. Для этого подходят канализационные пластиковые или чугунные трубы, оставшаяся после кровельных работ жесть. Но, работать с такими материалами тяжело, они не отличаются прочностью и долговечностью.

Целесообразно воспользоваться современными разработками.

В торговой сети имеется широкий ассортимент готовых грибков с различными углами наклона опорной плиты. Изделия имеют большой запас прочности, просты в установке и эксплуатации. Их цена высока, но вложения того стоят.

Строительные нормативы

Правила обустройств систем вентиляции изложены в СНиП 2.04.05-91.

основные требования к установке грибков следующие:

• обязательное кондиционирование в санузлах, жилых комнатах, местах приготовления пищи, овощехранилищах;
• наличие притока свежего воздуха;
• расположение грибка выше конька крыши;
• установка вытяжного вентилятора в длинном воздуховоде;
• монтаж отдельного газохода для котлов отопления;
• если вытяжка выводится в чердак, то он должен быть проветриваемым;
• возможность вывода отдельных каналов в общий при условии разницы в их высоте не более 2 метров.

В районах с холодным климатах предусматривается не только утепление каналов, но и их обогрев.

Изготовление и установка своими руками

Монтаж грибков на вентиляционных каналах не представляет собой особой сложности для людей, имеющих навыки обращения с бытовыми инструментами.

Следует обратить внимание на два аспекта — тщательное проектирование и соблюдение мер безопасности при работе на высоте. Срок службы сооружения и качество его работы во многом зависит от материалов, выбранных для строительства.

Выбор материала

При подготовке к строительству следует основываться на таких критериях:

1. Для трубы лучше выбрать полимерный пластик или нержавеющую сталь.
2. Колпаки стоит делать из пластика, который меняет конфигурацию под воздействием высокой температуры.
3. Для крепежа следуют выбирать метизы из алюминия или нержавеющей стали. Эти металлы не подвержены коррозии.

Следует отказаться от дерева, силикатного кирпича, черной стали и асбестоцемента. Они прослужат недолго, последующий демонтаж и новая установка потребуют крупных вложений.

Чертеж и схемы

В зависимости от протяженности вентканалов составляется несколько схем и один общий чертеж в масштабе. Делаются они на обычной бумаге или на компьютере.

Проект должен содержать такую информацию:

• отдельные и общие воздуховоды;
• все слои кровли;
• опорная платформа;
• присоединительные фланцы;
• вытяжная труба;
• клапан;
• вентилятор;
• опорное кольцо (плита);
• стакан для сбора конденсата.

На основе проекта определяется потребность в строительных материалах и инструментах.

Расчет размеров

Вытяжные грибки устанавливают так, чтобы полностью исключалась вероятность проникновения в них дыма от работающих печей. Кроме того, их внутреннее сечение не должно быть меньше, чем у подающего канала. Если диаметр газохода составляет 20 см, то и сечение грибка должно быть аналогичным.

При установке на скатах верхний срез канала нужно устанавливать на высоту не менее 25 см над высшей точкой ската.

Если плоские кровли используются как зона отдыха, то трубы поднимаются на высоту не менее 200 см.

Видео по монтажу

Просмотр обучающего видео будет хорошим подспорьем для начинающих мастеров.

Особенности монтажа

Читателю предлагается инструкция по установке вентиляционных грибков:

1. Наметить на кровле контур для проходки.
2. Проделать ножницами по металлу или сабельной пилой сквозное отверстие в крыше.
3. Просверлить отверстия для крепежных болтов или саморезов.
4. Очистить рабочее поле от пыли, грязи и жировых отложений.
5. Заполнить герметиком все щели между слоями кровли. Нанести его на уплотнительную прокладку.
6. Установить прокладку на место. Вставить проходной элемент, зафиксировать его метизами.
7. Вставить вентиляционный комплект в проходку и жестко закрепить его.
8. Провести изолирование соединительного фланца со стороны чердака.

В заключение проводится проверка вентканала на работоспособность. Делается это с помощью горящей спички или ароматизатора.

Частые ошибки и проблемы при установке

При монтаже вытяжных систем мастера допускают ряд таких ошибок:

• не используется герметик для заделки стыков;
• использование для вентканалов нестойких к влаге материалов;
• соединение в единый проход нескольких труб, выходящих из помещений на разных уровнях;
• игнорирование утепления каналов.

Частой ошибкой является неправильный выбор места установки грибка, что приводит к слабой тяге или ее отсутствию.

Обслуживание и чистка

Как и любой трубопровод, вентиляционные каналы постепенно изнашиваются и загрязняются. Их внутренние стенки покрываются жировыми отложениями, к которым припадает пыль и мусор. Это приводит к снижению тяги и увеличению веса всей конструкции.

Обслуживание каналов заключается в их прочистке специальным ершиком, удалении ржавчины и плесени. Желательно выполнять данные мероприятия не реже двух раз в год.

Советы специалистов

Мастера по установке вентканалов рекомендуют не экономить на этом мероприятии. Даже при ограниченной смете необходимо внести максимальное количество вытяжных каналов в план строительства. После его окончания сделать вентиляцию будет сложно и дорого, а в некоторых случаях и невозможно.

Как утеплить

Утеплить вытяжной грибок своими руками можно несколькими способами:

1. Обмотать его базальтовой ватой, поверх которой закрепить цилиндр из листа нержавеющей стали.
2. Накрутить на трубу и колпак греющий кабель с автоматическим включением при понижении температуры.
3. Покрыть канал пенополиуретановой пеной с последующим ее окрашиванием акриловой краской.

Современные модели грибков состоят из внешних и внутренних труб, между которыми расположен слой утеплителя.

Заключение

Читатель мог убедиться, что процесс монтажа вытяжной вентиляции не представляет собой особой сложности. Его вполне можно осуществить своими силами, использовав подсобные материалы или готовые модульные изделия. При соблюдении правильности расчетов и установки грибки для вентиляции будут исправно функционировать, а крыша не потеряет прочность и герметичность.

Продумывая систему вентиляции в своем доме, вы скорее всего задавались вопросом на сколько необходима установка грибка вентиляции на крышу, а если такая необходимость есть, то какой грибок выбрать?

На самом деле грибок или как его еще называют дефлектор или колпак вентиляции выполняет несколько очень важных функций. Его отсутствие, равно как и неправильный выбор, могут привести к прекращению тяги и порче вентиляционного оборудования.

Мы поможем вам разобраться в полезных функциях, которые выполняет устройство. Расскажем, какие вентиляционные грибки бывают. Посоветуем, как сделать правильный выбор.

Назначение и виды грибков вентиляции

Если труба, выведенная над кровлей не оснащена никаким грибком, то эффективно выводить воздух из помещения она сможет лишь в полный штиль.

Даже самый незначительный дождь нарушит тягу или запустит поток воздуха в обратном направлении. Кроме того, в открытую трубу будут попадать пыль, снег, поднятая ветром опавшая листва, ветки и другие предметы, способные повредить систему вентиляции.

Выбирая, какой вид грибка вентиляции сделать в своем доме, отдайте предпочтение не простому зонтику, а более продвинутому дефлектору. Это обеспечит стабильную тягу в вентканале и защитит от задувания ветром

Для исключения подобных явлений на вентиляционную трубу устанавливается вентиляционный колпак, который выполняет три функции:

• Защищает вентиляционную трубу от попадания осадков и посторонних предметов;
• Не позволяет ветру останавливать или направлять поток воздуха в вентканале в обратном направлении;
• Усиливает тягу при ветре.

Существует несколько видов грибков, которые имеют свои достоинства и недостатки, но как минимум один из них нужно обязательно установить. Самой простой конструкцией, устанавливаемой на вентиляционную трубу, является зонтик-дефлектор.

Он обладает достаточной функциональностью, способен усилить тягу и защитить трубу лишь от попадания в нее осадков. Используют его преимущественно в областях со средней и высокой ветровой нагрузкой. Там не требуется дополнительных ухищрений для увеличения тяги в вытяжной трубе.

Если требуется защитить вентиляцию от попадания осадков и к созданию тяги не предъявляются дополнительные требования, то зонтик-дефлектор будет практичным и недорогим решением

Широкое распространение вентиляционный зонт получил благодаря своей низкой цене и возможности самостоятельного изготовления из подручных материалов. Однако для применения в системах вентиляции, особенно естественной, он нежелателен так как практически не препятствует возникновению обратной тяги.

Более сложные и эффективные разновидности вентиляционного грибка от зонтика отличаются наличием дополнительных деталей, таких как диффузор, кольца и лопасти. Наибольшее распространение получили дефлекторы ЦАГИ, Вольперта, турбодефлекторы, флюгеры, а также подобные им изделия.

При выборе вида дефлектора изучите не только его преимущества, но и недостатки. Это позволит принять подходящее именно для вашего района решение и сведет к минимуму риск прекращения работы дефлектора

Независимо от конструкции, все дефлекторы объединяет способность усиливать тягу в вентиляции во время ветра. Такое свойство им придает специфическая форма деталей, огибая которые ветер создает области с высоким давлением и разрежением.

Именно в области разрежения устремляется воздух из вентиляционного канала, при этом скорость его движения увеличивается, соответственно растет и тяга. Большинство дефлекторов являются энергетически пассивными устройствами и не требуют подключения к питающей сети.

Кроме преимуществ дефлекторы имеют несколько недостатков:

• В безветренную погоду они снижают тягу, препятствуя свободному выходу воздуха;
• В морозы детали устройства могут покрываться инеем сужая отверстия для выхода воздуха;
• Турбодефлектор и зонтик-флюгер хуже защищают от дождя, а их вращающиеся детали требуют периодического обслуживания и очистки.

Несмотря на перечисленные минусы, установку вентиляционного колпака на вытяжную трубу выполнить необходимо. Модель дефлектора подбирают, ориентируясь на стандартную ветровую нагрузку в районе.

В местах с низкой ветровой активностью, в окруженных лесом населенных пунктах устье вытяжки лучше оснастить турбинным дефлектором.

Изготовление и установка зонтика

Простейший грибок на вентиляцию можно изготовить своими руками. Для этого понадобится оцинкованный или нержавеющий лист толщиной 0,3-0,5 мм.

Не используйте при изготовлении зонтика слишком толстый металл, так как это усложнит работу. При выборе материала, из которого будет изготавливаться грибок, лучше отдать предпочтение нержавеющим металлам или имеющим покрытие, защищающее от коррозии

Из инструмента потребуются:

• Ножницы по металлу или болгарка;
• Молоток;
• Заклепочник с заклепками;
• Дрель или шуруповерт со сверлом;
• ХБ перчатки.

Для фиксации хомута на трубе потребуются болт М8 с гайкой. Вместо заклепок при сборке можно использовать саморезы по металлу, при этом в хомут их придется закрутить изнутри, чтобы в дальнейшем они не помешали установке на трубу вентиляции.

За основу при изготовлении зонтика можно взять эскизы. Конкретные размеры деталей будут зависеть от диаметра вентиляционной трубы. Длина хомута от сгиба до сгиба равна длине окружности трубы, уменьшенной на 5 мм. Диаметр колпака равен двум диаметрам трубы

Процесс изготовления не сложен и не требует особых навыков:

• Сначала на листе металла перманентным маркером наносим разметку будущих деталей: хомута для крепления на трубе, трех лапок для крепления и зонта-колпака. Вырезаем их ножницами по металлу;
• В хомуте по краям сверлим отверстия для стяжного болта. Придаем хомуту форму окружности, и отгибаем уши с отверстиями под углом 90 градусов, вставляем болт, фиксируем гайкой;
• Сверлим в хомуте три пары отверстий по размеру заклепок для крепления лапок с интервалом 120 градусов. В каждой лапке для крепления зонта сверлим три отверстия: два с одной стороны для соединения с хомутом и одно с другой для соединения с зонтиком. Заклепками крепим лапки на хомуте;
• Зонт-колпак сворачиваем в форме конуса. В месте нахлеста сверлим несколько отверстий и соединяем края зонта заклепками. С интервалом 120 градусов сверлим по краю зонтика три отверстия и соединяем заклепками с лапками от хомута. Зонтик готов.

Изготовить такой зонтик можно для вентиляционных труб из любого материала и любого размера. Для установки зонтика необходимо надеть его хомутом на оголовок трубы и затянуть стяжным винтом с гайкой.

Для придания колпаку-зонтику дополнительной эстетики и защиты от коррозии его можно покрасить в цвет вентиляционной трубы или кровли. Для этого подойдет любая краска по металлу для уличного применения, так как зонт вентиляции не подвержен воздействию высоких температур.

Если вы решили установить зонтик заводского изготовления, то необходимо выбрать изделие, подходящее для вашей вентиляционной трубы по размеру и способу соединения.

Выбор и монтаж вытяжного дефлектора

В отличие от зонтика самостоятельно сделать красивый и безупречно работающий турбинный дефлектор достаточно сложно. Хотя, если запастись терпением, достаточным для резки и клепки металла набором инструмента и проверенной выкройкой лопастей, это вполне возможно.

Если нет желания связываться с точным раскроем, то наборы для сборки турбинного дефлектора активно предлагают китайские торговые сайты. Заказчику такого набора нужно будет все просто собрать согласно инструкции и поставить клепки на каждую лопасть.

Дефлекторы-турбины, сделанные на производстве, оснащены подшипниками, обеспечивающими легкое вращение. Такие зонты хорошо сбалансированы, что исключает трение деталей во время работы и обеспечивает уверенный старт даже при самом небольшом ветре

Для правильного выбора дефлектора необходимо учитывать два основных фактора:

• Совместимость по диаметру и конструкции с вашей вентиляционной трубой;
• Соответствие дефлектора климатическим условиям района, в котором ему предстоит работать.

Первый показатель гарантирует вам плотное и надежное крепление вентиляционного зонта на вытяжном выходе.

За счет большой площади обдува дефлектор испытывает сильные ветровые нагрузки, поэтому при установке его необходимо надежно закрепить. Также соединение между вентиляционной трубой и дефлектором не должно иметь неплотностей, из-за которых вентиляционный колпак может сместиться.

Оригинальный дефлектор флюгер помимо улучшения тяги и защиты от осадков способен подчеркнуть уникальность дизайна вашей кровли

Климатические условия также очень важны. Если в районе вашего проживания часто дуют ветра, то в установке турбинных дефлекторов и колпаков в виде флюгеров на вытяжку нет никакой необходимости.Они нужны там, где требуется усиление тяги всеми возможными способами.

Однако они не смогут эффективно работать в районах с частыми снегопадами и колебаниями температуры возле нуля градусов, так как будут покрываться ледяной коркой, потеряют подвижность и не смогут подстраиваться под направление ветреного потока.

Дефлекторы ЦАГИ и Вольперта хотя и менее эффективны в создании тяги при ветре, но не имеют в составе вращающихся деталей, боящихся обледенения. Такие дефлекторы не нуждаются в обслуживании и имеют меньшую стоимость.

Для обеспечения правильного движения воздушных потоков вентиляции и ветра и усиления тяги при изготовлении дефлектора ЦАГИ необходимо соблюдать правильные размеры его элементов. Эти размеры в первую очередь зависят от диаметра вентиляционной трубы, поэтому их можно посчитать самостоятельно

Если вы правильно подобрали дефлектор для своей вентиляционной трубы, то его установка не вызовет трудностей. Крепятся дефлекторы на трубе вентиляции, как правило, на хомуты или саморезы.

Для установки дефлектора на вентиляционную трубу квадратного или прямоугольного сечения используйте переходную пластину, которую можно приобрести с дефлектором или изготовить самостоятельно

Выбирая для изготовления грибка вентиляции дефлектор со сложной конструкцией, позаботьтесь о том, чтобы у вас была возможность его удобного обслуживания на крыше. Ведь даже самый простой грибок может требовать периодической чистки от инея или смазки вращающихся частей.

Применение готовых вентиляционных выходов

Если у вас нет желания разбираться в тонкостях работы вентиляционных колпаков и для вас важен привлекательный внешний вид грибка вентиляции на своей крыше, то вам следует рассмотреть установку готового вентиляционного выхода.

Конструкция дефлектора для обустройства вентиляционного выхода рассчитана на диаметр вытяжной трубы, к которой это устройство подключается. Чтобы подобрать подходящий вентиляционный выход заводского изготовления, вам необходимо лишь знать диаметр трубы вентиляции и материал, из которого изготовлена кровля

Такие выходы изготавливаются в заводских условиях и представляют собой полностью готовые к установке комплекты грибков вентиляции.

В состав такого выхода входят:

• Проходной узел, обеспечивающий герметичность соединения с любой кровлей;
• Утепленный выход вентиляции, возвышающийся над крышей;
• Дефлектор, обеспечивающий защиту и улучшающий тягу;
• Шаблон для облегчения установки.

Установка вентиляционного выхода не вызывает трудностей даже у новичков.

В нужном месте в кровле прорезается отверстие, на которое сверху на герметик и саморезы устанавливается проходной узел. Далее к проходному узлу крепится утепленный выход с дефлектором. В завершение выход под кровлей соединяется с вытяжной трубой внутренней системы вентиляции.

Для улучшения тяги сделайте выбор в пользу вентиляционного выхода с турбинным дефлектором. Для того чтобы установить такой грибок вентиляции на кровле вертикально, вращайте верхнюю часть его корпуса относительно основания. Подобрав нужный угол зафиксируйте положение саморезами

Применение готового вентиляционного выхода упростит вам выбор и позволит правильно сделать грибок вентиляции на вытяжку даже своими руками.

С нюансами и инструкцией по изготовлению дефлектора на дымоход ознакомит следующая статья, информацию которой можно тоже взять за основу тем, кто решил сделать грибок для вытяжки собственными руками.

Выводы и полезное видео по теме

Видео показывает разницу тяги в вентиляционных трубах с дефлектором-флюгером и без него:

С принципами работы и устройством различных дефлекторов ознакомит следующий ролик:

В этом видео показан процесс изготовления дефлектора:

Правильный выбор наряду с грамотной установкой дефлектора-грибка вентиляции имеет важное значение для создания стабильной тяги в системе воздухообмена. К тому же любой из вентиляционных колпаков предотвращает попадание в нее осадков, пыли и посторонних предметов в каналы системы.

Самый простой грибок-дефлектор Григоровича можно изготовить самостоятельно в форме зонтика. Если вы хотите обеспечить стабильную тягу как в штиль, так и ветреную погоду, то установите на трубу вентиляции дефлектор, либо купите готовый грибок вентиляции заводского изготовления.

Расскажите о том, как собственными руками собирали и/или устанавливали колпак на вытяжную трубу вентиляции. Поделитесь известными только вам технологическими тонкостями и моделями вентиляционных колпаков. Оставляйте, пожалуйста, комментарии в находящейся ниже блок-форме, размещайте фото по теме статьи, задавайте вопросы.

Добрый день, дорогой читатель! Для отвода смеси газа и продуктов сгорания топлива на улицу печи, камины и котлы в обязательном порядке оборудуются дымоотводными каналами. Их оголовок закрывают специальным козырьком или зонтиком. На первый взгляд эти изделия кажутся только элементами декора. Но на самом деле, колпак на трубу дымохода выполняет очень важную функцию в системе дымоотвода. Он может значительно повысить энергоэффективность отопительной системы в целом, а также исключить всякий риск задымления жилища.

Что собой представляет и для чего он нужен

Колпак представляет собой металлическую конструкцию внешне похожую на открытый зонт, навес или козырёк, которая устанавливается на оголовок канала дымоотвода для защиты его от попадания атмосферных осадков, мусора и птиц.

Устройство колпака

Классическая модель колпака собирается из нескольких деталей:

• защитного зонтика — в форме пирамиды, конуса, грибка, полусферы или другой, более сложной конфигурации. Он выполняет функцию защиты трубы от попадания влаги и инородных предметов;
• фартука — капельника. Эта часть колпака служит защитой оголовка дымоходной трубы от капель, отлетающих от зонтика. Он способствует увеличению срока эксплуатации дымохода, предотвращает разрушение кирпичной кладки, корродирование металлических деталей, появление сырости и грибковых отложений на поверхности труб;
• кронштейнов — металлических пластин, применяемых для соединения козырька с фартуком. Их количество выбирается в зависимости от типоразмера дымохода и веса зонтика. Для крепежа изделий используется метод сварки.

Принцип работы

Установка колпака на дымоход не только защитит от попадания в трубу дымоотвода воды и мусора, но и позволяет оптимизировать тягу в отопительном приборе. Происходит это следующим образом:

• воздушный поток упирается в стенку верхнего цилиндра и вынужден огибать его со всех боков;
• скользя по поверхности цилиндра, струя воздуха заворачивает наверх, в это время происходит подсос дыма, выходящего из канала;
• движение воздуха внутри дымохода становится более интенсивным, вверху трубы создаётся зона с пониженным давлением, куда и устремляется дым из топочной камеры;
• если струи ветра направлены вертикально или под углом, то они проникают в верхний цилиндр через зазор и подсасывают газообразные продукты горения в трубу.

Преимущества и недостатки

Плюсом установки колпака на дымоход является:

• более эстетичный вид дымоотводного канала;
• защита внутреннего пространства труб от попадания посторонних предметов и разного мусора;
• защита материала дымохода от воздействия осадков;
• дымник прикрывает часть устья, не позволяя потоку ветра опрокинуть тягу.

Минусов от монтажа зонтика на дымоходе не так много, но они довольно существенны:

• изделие устанавливается на пути выхода продуктов горения и служит некоторым препятствием их свободному оттоку. Неверно выбранная и смонтированная модель может уменьшить тягу и привести к задымлению помещения;
• образующийся при сжигании топлива водяной пар, выходит вместе с дымом по трубе на улицу и конденсирует, соприкасаясь с холодным металлом колпака, а затем замерзает при понижении температуры ниже 0º. В результате на дымнике намерзают сосульки, которые перекрывает проходное отверстие трубы и препятствуют процессу дымоудаления.

Виды и конструкции колпаков

Разнообразие форм и видов дымоотводных каналов заставляет производителей разрабатывать колпаки любых размеров, конфигураций, внешнего вида. В специализированных магазинах можно купить дымник следующих форм:

• двухскатной;
• вальмовой;
• шатровой;
• шпилеобразной;
• с плоской крышкой.

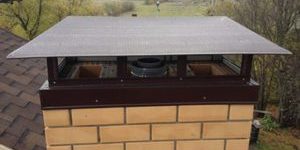

Фото разных видов колпаков на дымоход:

Для изготовления колпаков используют один из следующих материалов:

• нержавеющую сталь;
• сплав меди;
• кровельную оцинкованную жесть;
• оцинкованную сталь с порошковым покрытием;
• сплав титана с цинком.

Конструкция дымника может иметь:

• открывающуюся крышку, которая значительно упрощает проведение техобслуживания дымохода;
• вентиляционное отверстие, обеспечивающее свободный выход продуктам горения;
• искроуловитель — предусмотрен для твёрдотопливных печей, отапливающих дома с кровельным покрытием из горючих материалов.

Часто дымники оснащаются флюгерами в виде геральдических символов или стилизованными под изображение животных, птиц, героев сказок, мифов, украшают ковкой, резьбой.

Сделать самому или купить

Стандартную флюгарку, внешне похожую на домик с четырёхскатной крышей, можно смастерить самостоятельно из оцинкованной стали. Она легко режется и гнётся с помощью простых инструментов.

Если нет никаких навыков и инструментов для изготовления подобных металлоконструкций, то можно купить готовый прибор, гармонирующий по стилю с общим обликом кровли.

Примерная цена самой простой модели колпака начинается от 1100 рублей. Стоимость дефлекторов ЦАГИ, Волперта — Григоровича или Ханженкова из оцинковки не превышает 3500 руб.

Намного дороже обойдётся поворотная модель из нержавеющей стали — от 8 000 руб. Ну, а самые дорогие — это эксклюзивные кованые изделия.

Советы и рекомендации по выбору

При выборе конструкции колпака следует учитывать из какого материала изготовлена дымоотводная труба и вид топлива, используемого для работы отопительным прибором.

Это обусловлено разной температурой дымовых газов и КПД обогревателя:

• для кирпичной печи с дымоходом квадратного или прямоугольного сечения, также выполненного кирпича, подходит специальный колпак — дефлектор. Особенностью дымовых труб такой формы является опасность образования завихрений, которые ухудшают тягу. Кроме того на шероховатых поверхностях кирпичной кладки осаждается большее количество сажи, копоти и пыли, сужающих просвет трубы, что может сильно ухудшить тягу, вплоть до полной остановки. Дефлектор защитит стенки дымохода от попадания излишней влаги, чем снизит налипание продуктов горения и выступит в качестве усилителя тяги. Он будет создавать разряжение в верхней части канала и способствовать оттоку воздуха из топки;
• твёрдотопливные котлы обычно оснащаются керамическими трубами или дымоходами из «сэндвич» — труб с двойной стенкой. Они имеют более гладкую поверхность, чем у кирпичных конструкций, оборудуются конденсатосборником, куда стекают конденсат и осадки, поэтому отложений копоти на внутренних стенках у них намного меньше. Устойчивость тяги у таких котлов зависит от высоты дымохода. Если не организовывать принудительную тягу, то нужно устанавливать очень высокую трубу (до 8 м).  При установке дефлектора высоту дымохода можно снизить на 15-25%, при этом устойчивость и сила тяги останется на том же уровне, а монтаж уменьшенной конструкции трубы будет менее сложным. При наличии котла, работа которого основана на принципе пиролиза, на дымотводную трубу лучше установить колпак с открытым соплом. Он сможет защитить канал от попадания мусора и осадков, но не станет преградой для выхода низкотемпературного дыма;
• для газового и дизельного котла также рекомендуется использовать колпак с открытым соплом. В них тяга осуществляется принудительно, поэтому усиливать тягу с помощью дымника — дефлектора нет необходимости.

Изготовление и установка колпака своими руками

При сборке простой модели колпака в домашних условиях можно обойтись без специальных станков для вальцовки, достаточно простых инструментов и приспособлений.

Необходимые инструменты и материалы

Комплект необходимых инструментов для изготовления и монтажа флюгарки должен, состоять из:

• металлической линейки;
• маркера;
• клиновидной киянки;
• ножниц по металлу;
• электрической дрели;
• специального зажима;
• листогиба;
• оправки;
• небольшого молотка.

Из материалов потребуются:

• лист картона;
• листовой металл;
• металлическая пластина;
• шурупы;
• грунтовка по металлу;
• краска.

Чертежи и схемы

Простой колпак из оцинкованной жести толщиной 0,6 — 0,8 мм для квадратной или прямоугольной трубы из кирпича можно легко изготовить своими руками. Он имеет крышку пирамидальной формы и вырезается с помощью выкройки из цельного листа металла.

Для дымовых труб и вентиляционных шахт круглого сечения используют дефлектор ЦАГИ. Так он называется потому, что является изобретением Центрального аэродинамического института. Его можно изготовить из листа тонкой нержавеющей стали или оцинковки.

На печную трубу круглого сечения также можно установить дефлектор Григоровича.

Расчёт размеров

Дымник должен закрывать все плоскости с торца трубы, а если в конструкцию входит оголовок, то колпак должен закрывать и его горизонтальные поверхности.

Будущее изделие должно довольно легко надеваться на трубу, поэтому каждый его длину и ширину нужно увеличить на 4-5 мм.

Крылья должны быть такого размера, чтобы они закрывали горизонтальные поверхности оголовка.

Ход работ

Процесс сборки и монтажа колпака состоит из следующих шагов:

• Изготовление выкройки из картона по вычисленным размерам.

• Перенос её контуров на лист металла и вырезание заготовки зонтика с помощью ножниц по металлу.
• Размещение на рабочем столе заготовки разметкой вверх, чтобы было удобнее сгибать сначала линии, отмеченные на чертеже пунктиром до прямого угла, а затем линии, обозначенные буквой «d».
• Сворачивание конуса. Место соединения нужно закрепить клёпками.
• Изготовление капельника. Контуры деталей фартука — капельника вычерчивают по выкройке на листе металла и вырезают. Сгибы по краям элементов делают с помощью листогиба. Для соединения деталей также используют клёпки.

• Крепление кронштейнов. Их нужно сначала нарезать из металлических пластин, а затем приварить одним концом к фартуку и зонтику. Для обработки мест сварки используют грунтовку по металлу.
• Отделка колпака. Все поверхности дымника покрывают 2 слоями краски, которая защитит металл от коррозии и придаст изделию более эстетичный вид.
• Монтаж колпака на оголовок трубы дымоудаления. Вариант крепления изделия выбирается в зависимости от типа трубы. В некоторых случаях используют шурупы или дополнительно ставят хомут.

Видео по монтажу

Наглядно технология изготовления круглого зонта представлена на видео:

Частые ошибки и проблемы при установке

Частыми ошибками при изготовлении и монтаже колпака являются:

• неправильно подобран размер устройства, из-за чего он может провалиться в полость дымохода, перекрыв проход продуктам горения;
• использование некачественных материалов, которые быстро ржавеют;
• установка вращающейся модели в районах с холодными и снежными зимами. Прибор быстро занесёт снегом и он перестанет вращаться, что может привести к задымлению помещения.

Советы специалистов

• При низовом ветре под колпаком образуются вихревые явления, которые ухудшают тягу. Если установить под ним обратный конус, то он будет отражать воздушный поток, рассекать его и выводить наружу;
• если на кирпичную трубу устанавливается прибор круглого сечения, то дополнительно требуется монтаж соответствующего переходника;
• дымник должен находиться не ниже кровельного конька, вытяжных труб вентиляции и других сооружений, если они есть близко расположены к дымоходу.

Заключение

Правильно подобранная модель колпака улучшит внешний облик кровли и оптимизирует работу системы дымоотвода. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

Колпак на трубу дымохода надолго сохраняет свою долговечность и надежность, его можно изготовить своими руками или приобрести в готовом виде. Выбирая первый вариант, надо определить, какое изделие необходимо получить. Это может быть сложная конструкция с креативным дизайном и множеством дополнительных функций либо простая модель.

Содержание

Выбор формы и материала

Колпак на дымоход был изобретён довольно давно. Он решает несколько практических задач:

• защищает дымоход от внешней факторов: дождя, снега и ветра;
• выступает в качестве дополнительного украшения крыши.

Важно обеспечить, в первую очередь, защиту от ветра и осадков, иначе стенки дымохода будут разрушены под влиянием погодных условий.

Колпак надо выбирать в соответствии с:

• типом канала;
• диаметром отверстия.

Основываясь на этих показателях, подбирают:

• выполненный из хрома и никеля колпак, если дом отапливается газом;
• съемное изделие, если квартира отапливается камином, твердотопливным котлом или дровяной печью.

Основными типами считаются модели с круглым и квадратным основанием, стационарные или откидные, изготовленные из жести — хромоникелевые или чёрные. Многие модификации лишены основания. Их закрепляют непосредственно на дымоходном канале.

Сегодня появились дымники из оцинкованной или нержавеющей стали, меди. Имеется возможность также подобрать модификации так, чтобы оттенок колпака сочетался с цветом крыши. Выбранный вариант должен по функциональности соответствовать конкретному типу трубы. Он также должен подходить постройке по стилю.

Архитектурная форма

Что касается архитектурной формы колпака, то многоскатная флюгарка способна отлично защищать от попадания атмосферных осадков и снега. Такой дымник смотрится очень эффектно, особенно если установить сверху фигурки каких-либо животных, изготовленных из металла.

Модели с плоской поверхностью чаще находят применение. Есть колпаки с открывающейся крышкой, которые тоже популярны. Они удобны для профилактики и беспрепятственного обслуживания дымохода. Существенно улучшает тягу дефлектор, в корпусе которого присутствует вентиляционное отверстие.

Но дымник используют далеко не всегда. Необходимость в нём фактически отсутствует в местности, где редко бывают осадки и практически нет ветра. Но для российских широт он является необходимостью.

Зонт для дымохода

Зонт дымовой трубы можно поставить по нескольким причинам:

• он способен частично закрывать устья от задувания ветра, благодаря чему опрокидывание тяги исключается;
• дымник не даёт попадать внутри мелкому мусору;
• сетчатая конструкция обеспечивает защиту от гнездования птиц;
• такое изделие продлевает срок службы оголовка кирпичной трубы, которая может разрушаться под воздействием атмосферных осадков;
• флюгарка такого типа обладает хорошими декоративными качествами, а потому способна дополнять архитектурный облик здания.

Установка колпака

Здесь следует ориентироваться на безопасность и практичность. В последнюю очередь надо думать о внешней привлекательности конструкции. Важно учитывать следующие рекомендации:

1. Стальные трубы круглой формы нельзя закрывать традиционными по форме конструкциями. Они отводят дым от высокоэффективных котлов, чей КПД превышает 85%. Лучше использовать конусные насадки, выполненные в форме открытого сопла. Они не покроются коркой льда при морозе.
2. Кирпичный дымоход, лишенный вставок, подсоединенный к теплогенератору с высоким КПД, можно оборудовать насадкой в виде крышки. Сквозь неё проходит патрубок.
3. На печи с вертикальными каналами желательно устанавливать зонт. Такая форма выполняет на печной трубе защитную функцию. Но чтобы это стало возможным, желательно поставить внутри пластину из нержавеющей стали.

На дымоотводные блоки, выложенные из кирпича и оборудованные боковыми продухами, рекомендовано монтировать вальмовый или двускатный колпаки. За счёт этого верхняя часть кладки будет защищена от осадков и ветра. При этом соприкосновение с газоходными отверстиями по бокам будет исключено.

Для защиты кирпичного блока, где наверху открыты дымоходные и вытяжные трубы, можно смастерить короб с несколькими сквозными патрубками. Они, в свою очередь, вставляются в указанные каналы. Сверху на выводы вентиляции устанавливаются обычные колпаки в виде грибка, а на газовые надо ставить конусные сопла.

Можно изготовить колпак на трубу дымохода своими руками. Чертежи помогут в этом сориентироваться, но важно соблюдать все параметры, указанные в нём. В первую очередь, надо определить внешние размеры оголовка. Здесь будет закреплен зонтик. Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

• диаметр изделия должен быть больше размеров трубы на 10 см так, чтобы края выступали со всех сторон до 50 мм;
• углы наклона скатов должны варьироваться от 30 до 45 градусов;
• от среза дымохода до грибка минимальная высота должна составить 100 мм.

Зонтик является традиционным решением. Есть и другие варианты конструкции:

• вращающийся флюгер;
• дефлектор.

Последний дает возможность усиливать тягу посредством ветрового давления. Благодаря ему создается разрежение в цилиндрическом корпусе, куда переходит дымовой канал. В безветренную погоду это приспособление сохраняет все свои положительные качества. Вместе с тем оно уменьшает силу тяги в трубе, из-за чего формируется увеличенное сопротивление на выходе продуктов горения.

Флюгер полуцилиндрической формы нередко называют в народе «подхалим», так как он поворачивается за ветром. Установлен он на особом подшипнике и состоит из нескольких компонентов. Это один из лучших вариантов, но возникают сомнения в надежности подшипника, да и цена такой конструкции высокая. Особенно хорошо ставить такую модель на круглый дымоход, так как она защищает от атмосферных осадков и задувания устье этого устройства.

Чтобы сделать своими руками дымоход на козырёк, лучше использовать окрашенный или оцинкованный металл, толщина которого не меньше 0,5 мм.

Создание простого круглого зонтика

Чтобы выполнить такую работу, надо подготовить инструменты: дрель, ножницы по металлу, молоток и оборудование для установки заклепок. Как только определены размеры грибка, выполняют работу в следующем порядке:

1. Завинчивают два самореза в деревянную планку, сохраняя между ними расстояние, равное радиусу изделия + 15 мм. Получается самодельный циркуль, посредством которого можно сделать наметку на металле, обозначив центральную часть круга. Прочерчивается и его контур.
2. Заготовку обрезают ножницами, после чего рисуют сектор, длина дуги которого равна 120 мм. Полученная фигура чем-то напоминает кусок торта.
3. Вырезают указанный клин, вслед за этим совмещают с усилием внешние края фигуры. Фиксируют их тисками.
4. Высверливают три отверстия вдоль полученного шла и соединяют концы детали с винтиками или заклепками. Можно считать верхнюю часть флюгарки готовой.

При помощи стальных полос создают ножки для грибка и опоясывающий трубу хомут. Берут тонкие листы, которые изгибают в несколько раз. Указанные детали аналогичным образом закрепляют на зонтик заклепками.

Двускатная модель

Чтобы сделать двускатную флюгарку, надо использовать станок, получивший название листогиб.

Так же, как и в предыдущем случае, сначала делают замеры наружной поверхности кирпичного дымохода. Рассчитывают выкройку и делают соответствующую схему. Далее колпак собирается по простому алгоритму.

Надо раскроить металл и согнуть его, следуя штриховым линиям. Полученные детали необходимо соединить заклепками. Функцию жестких стоек выполняют готовые уголки из крашеного металла, толщина которых варьируется от 0,5 до 0,7 мм.

Европейский колпак

Такая модель больше предназначена для предотвращения формирования конденсата и имеет закругленный вид. Дымник такого типа можно изготовить самостоятельно, используя стальной лист и изготовленные своими руками держатели.

Как изготовить европейский колпак:

1. Берут стандартный металлический лист и аккуратно сгибают вокруг трубы, можно непосредственно по контуру дымохода.
2. Переделывают ложки, за которые колпак будет держаться непосредственно на трубе. Лучше всего это делать специальным станком или попросить знакомого сварщика. Можно также проделать поперечные разрезы, не идущие до конца, и посредством пассатижей осторожно отогнуть полосы.
3. Указанные разрезы необязательно делать поперечными. Допускается использование продольных полос, если кусок металла довольно длинный. По краям вырезают прямоугольник и оставляют хвосты по центру. После этого сворачивают лист в форме полукруга и нажимают хомутом на хвосты.
4. Аккуратно сгибают ножки.

Допускается использование обычного хомута для дымоходных труб, чтобы монтировать такой колпак на трубу.

Чтобы сделать европейский колпак, понадобится лишь кусок листового металла и диск для болгарки.

С искрогасителем

Иногда стандартный колпак оснащают сеткой с искроуловителем. Она выступает в качестве бонуса к основным функциям объекта. Благодаря такому компоненту птицы не могут попадать внутрь дымохода. При этом создается барьер для разносимого ветром мусора. Но сетка должна иметь довольно крупные отверстия, чтобы дым беспрепятственно выходил из трубы. Особенно красиво выглядят колпаки с искрогасителем, изготовленные из меди.

Установка дефлектора

Эффективность его была доказана многими владельцами домов и коттеджей, которые воспользовались этой моделью. Несмотря на то что цена таких изделий может доходить до 140 долларов за стандартные конструкции, спрос на них остается постоянным.

Чтобы не переплачивать, можно самостоятельно изготовить описанный прибор. Весь процесс займет не больше 3 часов. Всё зависит от навыков собирающего. На первом этапе создается чертеж, после чего изготавливаются заготовки. Далее идет сборка прибора и установка его на дымоходе с последующим закреплением.

Перед рисованием чертежей следует сделать расчёт диаметра отводящего патрубка и диаметр колпака. Важно и измерить высоту самого дефлектора. Чтобы не допустить в этом моменте ошибок, помогут специальные формулы:

• высота=1,6−1,7 x диаметр;
• ширина диффузора=1,2−1,3 x диаметр;
• ширина колпака=1,7−1,9 x диаметр.

После нанесения контура заготовок на бумагу, можно переходить к созданию заготовок из металла. Лучше брать нержавеющую или оцинкованную сталь, толщина которой варьируется от 0,5 до 1 мм.

После подготовки выкройки по металлу можно приступать к этапу сборки изделия. Для этого потребуется дрель, заклепочник или сварка. Если отдается предпочтение последнему варианту, надо проявлять максимум аккуратности, чтобы не прожечь участок дефлектора.

Колпак закрепляется на основании ножками, которые точно так же вычерчиваются на бумаге и вырезаются в дальнейшем из листа нержавеющей стали. Когда все эти этапы пройдены, остаётся лишь наиболее ответственный момент — установка на дымоход.

Высверливают отверстия на трубе для закрепления дефлектора. Фиксируются заклепки. После этого надо проверить, имеется ли уклон в разные стороны у установленного прибора. Монтаж хомута потребуется, если дефлектор болтается. Если труба не сделана из кирпича, такой вариант будет как нельзя кстати. Если речь идет о керамической трубе, то придётся воспользоваться особыми переходниками.

Используемые источники:

• https://vseotrube.ru/ventilyatsiya-i-dymohod/gribok
• https://sovet-ingenera.com/vent/oborud/ustanovka-gribka-ventilyatsii-na-kryshu.html
• https://vseotrube.ru/ventilyatsiya-i-dymohod/kolpak
• https://planken.guru/otdelka-i-montazh-fasadov/kolpak-na-trubu-dymohoda-kak-sdelat-svoimi-rukami-chertezhi.html
