Вытяжка для ванной комнаты в частном доме: виды, обратный клапан, установка и монтаж

Ванная комната, туалет, где скапливаются неприятные запахи, конденсат, больше всего нуждаются в обустройстве вытяжной системы. Качественная вытяжка обеспечивает нормальный микроклимат в помещениях, соответствующий санитарно-гигиеническим требованиям. Для организации вытяжной системы нужно изучить правила установки вентилятора.

Для чего нужна вытяжка?Вентиляционная система в ванной комнате — тонко организованная структура, влияющая на микроклимат помещения. Появившаяся плесень в санузле говорит о неисправности вентиляционной системы или недостаточности имеющейся, ошибках при самостоятельной установке или просчётах при проектировании. Поднимающийся от горячей воды пар создаёт конденсат, который скапливается на стенах и со временем превращается в грибок. Косметический ремонт временно избавит от пятен, поэтому проблему решают в корне. Требуется сделать эффективную вентиляционную систему и обеспечить воздухообмен, так как организация здорового микроклимата для человека во время приема ванн и других процедур без этого невозможна.

Санитарные требования и нормы

Согласно СНИПу и другим нормативным документам, для создания принудительного воздухообмена в помещениях с повышенной влажностью обеспечивают поступление свежего воздуха, придерживаясь следующих показателей:

• 6–8 м3/час на 1 кубометр площади для ванной комнаты;
• 8–10 м3/час — для совмещённого санузла.

Отток отработанного воздуха из ванной комнаты и санузла составляет более 30 кубов в час. Для обустройства санузлов в квартирах и частных домах используют малошумные бытовые вентиляторы с уровнем шума не более 30 Дб.

Расчёт производительности оборудования

Перед покупкой оборудования для монтажа принудительной вентиляции туалета и ванной проводят расчёты. Зная точный объём, назначение комнат, выбирают оптимальное по продуктивности оборудование (подробно о том, как все рассчитать и сделать монтаж принудительной вентиляции, читайте тут). Для каждой комнаты характерна своя кратность аэрации воздуха. Величина указывает, сколько раз освежится приток воздуха за один час. ВниманиеВанная с туалетом относятся к помещениям с повышенными показателями влажности, допустимое максимальное показание кратности аэрации приравнено к 10. Для расчёта продуктивности, полезности вытяжки высчитывают объём комнаты, умножив высоту на площадь. Полученное значение умножают на кратность воздухообмена. Результат, обозначенный в м3/ч, указывает на минимальную мощность вытяжки для санузла. Например, для ванной площадью 9 кв. метров с высотой стен 2,5 метра выполняют следующие расчёты: Объём комнаты: 2,5х9=16,8 м3.</li>Показатель кратности воздухообмена для ванной комнаты.</li>Производительность: Vвент = 16,8 м³ х (6…8) = 100…135 м³/ч.</li></ol> По расчётам, для ванной площадью 9 кв. м потребуется вентилятор мощностью 100…135 м³/ч. Для вентсистем с эффектом обратной тяги, чтобы преодолеть сопротивление отвода, расчётную производительность вентилятора увеличивают на 30% Заранее предусматривают отверстия для поступления воздуха, для чего оставляют двухсантиметровый просвет между дверью и полом, устанавливают решетчатые конструкции в нижней части дверей, ведущих в ванную, или просверливают отверстия.

Как правильно сделать принудительную систему своими руками?

Вентиляционных каналов в стенах санузла обычно недостаточно для необходимого воздухообмена, поэтому для повышения эффективности аэрации устанавливают вентиляторы. Проектирование и монтаж выполняется самостоятельно, с проведением подготовительных работ. Для этого:

1. Сравнивают диаметр вытяжного прибора с размером проёма в стене.
2. Узкий вход в вентиляционное отверстие расширяют перфоратором.
3. В широкий вход вставляется труба из пластика или гофра.
4. Промежуток между трубой и стеной заделывают монтажной пеной.

Место для установки

Для наиболее продуктивной работы вентиляции нужно выбрать мощную установку и подобрать место для монтажа. Вытяжка предназначена для отвода тёплого влажного воздуха, вытяжку монтируют в верхней части стены напротив входной двери. Для обеспечения доступа свежего воздуха в комнату в нижнюю часть двери встраивают решётку или оставляют щель под дверью, что позволяют свежему воздуху поступать в комнату из квартиры. Запрещено устанавливать вентилятор рядом с раковиной, ванной, унитазом и другими источниками повышенной влажности, так как это служит причиной короткого замыкания. По этой же причине устройство располагают под потолком. Для уменьшения шума устанавливают силиконовую прокладку между устройством и стеной. Электровытяжку не устанавливают в туалете над дверью, чтобы не снизить воздушный поток. СоветВентилятор не устанавливают вблизи нагревательных приборов, чтобы он не перегревался.

Диагностика состояния вентиляционного канала

Перед установкой вентиляции внимательно изучают состояние и устройство вентиляционной выработки. Для этого проверяют тягу — сначала при открытом окне и дверях, затем плотно закрыв источники подачи свежего воздуха. К вентиляционной шахте прислоняют бумажный лист, зажжённую спичку, зажигалку. Язык пламени, смещённый в сторону вентканала, прилипший листок бумаги к отверстию свидетельствуют о наличии тяги. Для улучшения тяги проверяют вентиляционную шахту на наличие мусора, оставшегося после ремонта. Устранение препятствия значительно улучшит работу всей вытяжной системы.

Как подключить: выбор схемы

Рассматривая типовую квартиру в новострое, становится понятным, что стандартная встроенная вентиляция не в состоянии справиться с выводом влаги из ванной. Исключение составляет частный дом, где в туалете есть окно. Часто при организации принудительной вентиляции нужно узнать продолжительность периода работы системы вытяжки. Обычно вентилятор подсоединяют к выключателю света, активируя устройство на время нахождения человека в санузле. Но этого недостаточно для проветривания помещения. Следующий способ заключается в подсоединении устройства к независимому выключателю. Но посетитель часто забывает о такой мелочи, как необходимость отключить или включить прибор. Поэтому необходим монтаж вентилятора с измерителем влажности. Устройства работают автономно, удаляют лишнюю влагу из помещения, не требуют при этом участия человека.

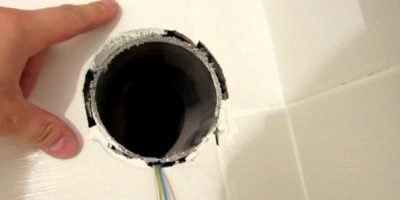

Как установить вентилятор?

Приступая к установке вентиляционной системы, ознакамливаются с инструкцией к прибору. В ней содержится пошаговое руководство по монтажу, что упрощает работу. При отсутствии инструкции производителя или перевода на родной язык действия выполняют в следующей очерёдности:

1. снимают наружную крышку;
2. места прилегания вентилятора к стене смазывают полимерным клеем, жидкими гвоздями или силиконом;
3. вставляют устройство в проём в стене, полностью спрятав рабочую часть, состоящую из лопастей и двигателя;
4. корпус плотно прижимают для схватывания клея;
5. для защиты от попадания из вентиляционной шахты в комнату насекомых и мусора устанавливают противомоскитную сетку;
6. крышку ставят на место, закрепляют саморезами или дюбелями, которые поставляются в комплекте;
7. завершающий этап — укладка провода, подсоединение вентилятора к электросети.

Составляющие и материалы системы в квартирах и частных домах

Вентиляционная система совмещённых или раздельных санузлов в небольших квартирах — это вентилятор, вставленный в отверстие в стене. В крупногабаритных квартирах — воздуховоды, изготовленные из пластика, металла, вмонтированные за подвесным потолком. В частных домах состоит из следующих элементов:

1. Воздуховод. Труба прямоугольного сечения длиной 0,5, 1 или 2 метра. Устанавливаются под потолком, не требуют лишнего пространства.
2. Вентилятор — наружный, выступающий над поверхностью, или встраиваемый. Первый используют для вентилирования небольшого помещения, второй — в сложных многоходовых системах.
3. Поворотное колено для соединения углов прямоугольных труб. Производятся вертикальные и горизонтальные модели.
4. Соединительный фитинг. Сопрягает прямые участки системы вентиляции.
5. Обратный клапан. Предотвращает попадание насекомых и мусора из вентиляционной шахты в помещение (как сделать обратный клапан для вентиляции своими руками?).

Правила эксплуатации

Для продления срока эксплуатации оборудования регулярно проводят профилактические мероприятия.

1. Вентиляционную систему осматривают на наличие мусора, с лопастей вентилятора убирают пыль, грязь. Это обеспечит полноценный воздухообмен, а прибор будет работать на максимальную мощность.
2. Периодически проверяют тягу в ванной, туалете, противомоскитную сеточку промывают тёплой водой с моющим средством.

ВажноНесвоевременное обслуживание и чистка вытяжной системы приводят к выходу из строя всей системы.

Советы по монтажу

1. Мастера советуют людям, впервые столкнувшимся с установкой вентиляционной системы в туалете и ванной комнате, обеспечить поступление свежего воздуха. Иначе эффективность работы вытяжного устройства сводится к нулю (как произвести монтаж вентиляции?).
2. Покупать дорогие крупногабаритные системы необязательно. Достаточно подобрать устройство, предварительно грамотно рассчитав необходимую мощность.
3. Наличие ионизатора, очистителя воздуха, кондиционера, бытового увлажнителя не отменяет необходимости монтажа вентиляции, так как ни одно из перечисленных устройств не способствует притоку свежего воздуха.
4. Рекомендуется при установке вентилятора обращать внимание на мощность бытовой электропроводки. Устройство характеризуется двумя основными параметрами — мощность и давление. Эти параметры зависят друг от друга, их учитывают во избежание повреждений кабеля из-за перегрузки сети.
5. После завершения монтажа нужно проверить работу вентилятора, прислонив бумажный лист или поднеся включённую зажигалку. Если пламя не меняет положения, для устранения проблемы вызывают специалиста, особенно при встроенных в систему навесных приборов — датчиков, термометров, дистанционных пультов, внешних интерфейсов.

К вопросу установки вытяжного вентилятора подходят ответственно. При выборе прибора учитывают производителя, качество оборудования, производительность и размеры. Установив вытяжку в санузле, можно предупредить появление конденсата, неприятного запаха, а помещение — обеспечить чистым сухим воздухом. Чтобы помещение бани, гаража, кухни, погреба, подвала, котельной было комфортным, безопасным, необходимо сделать качественную систему вентиляции. На нашем сайте вы найдете инструкция по установке вентиляции своими руками.

Полезное видео

Ниже вы можете ознакомиться с подробной инструкцией по подключению и установки принудительной вентиляции в санузле. </h2>

Вентиляция в туалете частного дома: нормативные требования

Основной показатель, на который опираются при расчете вентиляции – количество воздуха, проходящее через сечение трубы за 1 час. Это, так называемая, кратность воздухообмена.

Для санузла требуемое значение зависит от типа и числа сантехнических приборов:

• для унитаза принимается равным 50 м3/час;
• при размещении душевой кабины, ванной или джакузи – 75 м3/час;
• при наличии биде или раковин требует 25 м3/час;

Приведенные значения необходимы для определения общего воздухообмена. Но нужно учесть, что, как правило, сантехнические приборы не используются одновременно все. Поэтому при обустройстве принудительной вытяжки, мощность вентилятора редко превышает 110 м3/час.

Ориентировочно для совмещенного санузла можно принять усредненное значение кратности воздухообмена 50 м3/час.

Особенности устройства вентиляции в санузле частного дома

Тип вентиляционной системы определяется еще на стадии создания проекта дома. Существует два вида систем, применяющиеся в санузлах:

• естественная;
• принудительная.

При естественном воздухообмене движение воздуха происходит под влиянием разницы температур. Работу принудительной вентиляции в туалете частного дома обеспечивает специальное вытяжное устройство – вентилятор, установленный в воздуховод.

Естественная вентиляция

В качестве приточного отверстия служит 2-3 см щель между полом и дверным полотном, которая предусматривается при установке двери. Иногда для этой цели применяются специальные двери, имеющие в нижней части вентиляционные отверстия или решетки.

Вытяжными каналами служат вертикальные вентиляционные шахты, к которым подводится вентиляция в туалете частного дома через стену – в верхней ее части или через отверстия в потолке санузла.

При устройстве естественной системы воздухообмена следует соблюдать следующие рекомендации:

• Для санузла необходимо устройство вертикального воздуховода, который нельзя объединять с воздуховодами других помещений.
• Можно совместить вентиляционные каналы ванной и туалета, но только если они размещены на одном этаже. Кроме того, объединять можно вытяжки из различных помещений на чердаке, если они располагаются на одной стороне коттеджа.
• При монтаже вентиляционной решетки необходимо предусмотреть обратный клапан, предназначенный для защиты от проникновения в помещение холодного наружного воздуха.

Принудительная вентиляция

Нередко владельцы коттеджей сталкиваются с проблемой переизбытка влажности в санузлах из-за недостаточности работы естественной вентиляции.

Особенно это касается помещений, в которых установлена душевая кабинка, так как при этом должна быть обеспечена кратность воздухообмена более 75 м3/час. Кроме того, летом разница внутренней и наружной температуры не велика, и могут быть проблемы с тягой.

Поэтому наиболее часто для вентиляции санузла в частном доме применяется принудительная система.

Приток свежего воздуха можно организовать также как при естественной вентиляции — через щель между дверью и полом. Циркуляцию воздуха усиливает использование вытяжного вентилятора.

Существует множество вентиляторов различной формы и мощности, но все они имеют одинаковый принцип работы.

Когда работы по монтажу системы вентиляции окончены, можно проверить эффективность ее работы. Это можно сделать при помощи горящей свечи или спички: поднести ее к вентиляционному отверстию и пронаблюдать, если пламя наклоняется, то система исправна.

Многие владельцы дач и загородных домов имеют туалет на улице – «скворечник», как его окрестили в народе. От таких построек исходит неприятный запах, особенно в теплое время года. Проблему может решить вентиляция в туалете, провести которую можно самостоятельно.

Необходимость вентиляции в туалете

Кроме неприятного запаха, вентиляция помогает избавиться и от такой напасти, как повышенная влажность – основной причины появления плесени и грибка. Даже если санузел расположен в доме, проблема зловония никуда не денется, а потому подумать о вентиляции никогда не поздно.

Чтобы не переделывать все заново, еще до монтажа следует нарисовать чертеж туалета, прикинув на нем места размещения функциональных деталей. Воздухообмен должен быть достаточным, чтобы не возникала угроза чрезмерного скопления метана, парами которого легко отравиться.

Видео «Вентиляция в стене частного дома для туалета»

Из этого видео вы узнаете, как своими руками монтировать вентиляцию для туалета в частном доме.

Виды систем

Вентиляционную систему в туалете на даче или в загородном доме организовывают несколькими методами:

1. Естественный. Поток воздуха происходит самотеком, под влиянием проветривания. В помещении создается перепад силы давления воздушной массы.
2. Принудительный. Используются механические приспособления типа вентилятора, воздухонагревателя и т. п.

Естественный

Обыкновенное окошко в стене туалетной кабинки выполняет двоякую функцию: источник дневного света и проем для перемещения воздуха по маршруту «окно – выгребная яма». Геометрия и форма окна никакой роли не играют, но кое-какие требования к этому элементу предъявляются.

1. Окошко не нужно стеклить, воздух должен циркулировать постоянно. На зиму его проще прикрывать листом фанерки, минимизируя поток холода.
2. В отверстие не должен попадать снег и дождь, поэтому монтировать его следует под самой крышей или козырьком.
3. Для усиления вентиляции вырезают два отверстия – в дверях и одной из стен.
4. Чтобы внутрь не залетали насекомые, окошко прикрывают мелкоячеистой сеточкой или марлей.
5. Специалисты рекомендуют в нижней части стен организовать отверстия в виде нескольких щелей, прикрыв их решеткой. Такой вариант значительно улучшит циркуляцию.

Принудительный

Применив данный подход, можно сделать вытяжку более эффективной за счет того, что:

• принудительный обмен осуществляется в помещении, не только в выгребной яме;
• дурные запахи удаляются практически сразу;
• воздух обновляется с нужной периодичностью;
• механические приспособления работают в любую погоду.

Основной недостаток метода – придется подводить электричество и раскошелиться на необходимое оборудование.

Самый простой способ «принудиловки» – вентилятор монтируется напротив окошка и активируется специальным выключателем. Проводку важно изолировать, уберегая от осадков и влаги. Обычно ее ведут снаружи туалета от чердака дома на крышу кабинки.

Если размеры туалетного помещения невелики (около двух квадратов), за глаза хватит вентилятора мощностью в 30 Вт. Оба канала – вытяжку и приток – прикрывают сеточкой или решеткой.

В закрытой выгребной яме свежего воздуха мало, для нее принудительной вентиляции не предусмотрено. Обычно туда опускается труба, снабженная вентилятором, который и организовывает перепад давления. Высасываемый воздух выводится через кабинку.

Есть еще вариант: приобретается канальный вентилятор на 3–5 Вт, оснащенный датчиком – регулятором скорости вращения лопастей. Датчик устанавливают внутри помещения, с его помощью вручную задают величину отводной тяги.

Вытяжной

Во время монтажа унитаза в основании кабинки проделывают еще одно дополнительное отверстие. В результате:

• через это отверстие воздух проникает в яму;
• выходит воздушная масса через установленную трубу.

В итоге имеем два отвода – один из помещения туалета, второй – из ямы.

Для монтажа потребуется серая труба из ПВХ, диаметром 10 см. Ее длина должна быть достаточной, чтобы нижний конец находился в яме, а верхний возвышался над кровлей сантиметров на 30.

Идеальный вариант:

• установить кабинку с унитазом на некотором расстоянии от ямы, соединив их канализационной трубой;
• используя тройник от канализационной трубы отвести вентиляционную.

В этом случае неприятного запаха вообще не будет. Правда, понадобится подвод воды, чтобы утилизировать нечистоты в такой системе.

Технология монтажа принудительной вентиляции

Обычно к такой системе прибегают, если естественная вентиляция со своей задачей не справляется. К примеру, летом, когда внутри кабинки и снаружи одинаково тепло, циркуляция воздуха будет минимальна. В таком случае естественную вентиляцию усиливают принудительной.

Приобретают особые вентиляторы, питающиеся от сети 220 В. Лучше выбрать модели, покрытые декоративным защитным экраном. Мощность и размер подбирают, исходя из площади санузла.

Для крепежа могут понадобиться дюбели, если крепить придется к стене. Если уже существует вентиляционный канал, устройство помещают туда. Рекомендуется совместить подачу тока к вентилятору с моментом включения света. При выходе и то и другое отключают.

Можно использовать рекуператоры – приборы, позволяющие воздуху циркулировать при любой температуре и погоде. Их оснащают пылевыми фильтрами. Имеются модели автоматические и управляемые вручную.

Для монтажа приточно-вентиляционной системы понадобятся четыре отверстия. Их соединяют попарно специальными деталями «улица – помещение», «помещение – улица». Таким образом, снаружи будет поступать чистый воздух и туда же выводиться отработанный.

Инструкция по установке

Организовывается принудительная вентиляция таким образом:

1. В септическую яму проделывают отверстие требуемого диаметра.
2. На задней стенку туалета, в месте, где монтируется вытяжка, по всей высоте крепят дюбеля, хомуты или скобы.
3. Монтируется труба, материал – асбестоцемент или ПВХ, диаметр – 10 см.
4. Поверху устанавливают дефлектор – аэродинамическое устройство, усиливающее тягу в канале. Диаметр подбирают по сечению трубы.

Возможные причины неисправности

Со временем естественная вентиляция может сбоить. В каналах постепенно скапливается мусор, пыль и паутина, их временами следует прочищать. Проще всего делать очистку с помощью ершика, нанизав его на длинную гибкую рукоятку.

Трубочисты, занимающиеся чисткой вентиляционных каналов, иногда применяют баллончик с воспламеняющейся жидкостью, выжигая тем самым накопившийся мусор. Лучше, если вы доверите такую работу специалисту, опыт в данном деле важен.

Последующая эксплуатация

Какой бы простой ни казалась система, ей требуется уход:

1. Периодически проверяйте в помещении «тягу».
2. Снимайте загрязнившуюся сеточку и мойте. Для мытья используют теплую мыльную воду.
3. Подвижные части вентилятора смазывайте машинным маслом.

Здоровье и самочувствие жильцов частного дома во многом зависит от качественных характеристик воздуха, которым они дышат. В многоквартирных домах вентиляцию жилых помещений проектирует и монтирует компания-застройщик. В своем доме об этом надо побеспокоиться хозяину самостоятельно. Система вентиляции, смонтированная в ванной комнате частного дома, бывает естественной и принудительной. Какую из них выбрать, думать вам.

Естественная вентиляция подходит для домов, построенных из “дышащих” материалов. Принудительная вентиляция обязательна для домов, возведенных с использованием современных герметичных материалов. Выбирается принудительная вытяжка для ванной комнаты в частном доме с учетом квадратуры помещения санузла и количества жильцов.

Схема обустройства естественной вентиляции

Для эффективной работы системы естественной вентиляции в загородном доме необходимо организовать приток свежего уличного воздуха и отток воздушных масс через вентиляционные шахты. В дом с деревянными окнами свежий воздух может просочиться сквозь микроскопические щели в рамах.

Оптимальной высотой расположения вентиляционного приточного клапана в наружной стене дома считается расстояние от 2-х до 2,1 метраВ пластиковые окна с многокамерными стеклопакетами желательно встраивать для регулярного притока уличного воздуха климатические клапаны. Заменить эти устройства на окнах могут приточные клапаны, устанавливаемые в несущие стены под подоконниками над батареями или сбоку от оконных проемов.

При этом холодные воздушные потоки, поступающие с улицы, будут перемешиваться с теплым воздухом, нагретым батареями. Это означает, что в доме не появятся неприятные и опасные для здоровья сквозняки.

Как попадает воздух в санузел?

В ванную комнату порции нового воздуха поступают из других жилых помещений дома через 2-2,5-сантиметровую щель между полом и дверным полотном, предусмотренную при монтаже двери в санузел. Другим вариантом поступления воздуха в ванную комнату является покупка и установка специальных дверей, в полотне которых в нижней части предусмотрено наличие вентиляционных отверстий в виде решеток или круглых окошек. Иногда для этих целей дверь в ванной плотно не прикрывают, особенно, когда ею не пользуются.

Двери межкомнатные для ванной комнаты, оборудованные четырьмя круглыми отверстиями, закрытыми декоративными решетчатыми элементами

Куда уходит пар и запахи из ванной?

Вытяжными каналами служат вентиляционные шахты, направленные вертикально вверх. В ванной комнате должен быть свой отдельный вентиляционный канал, боковой выход в который проектируют в верхней части стены в санитарно-гигиеническом помещении.

Прямой выход в вентканал прорезается непосредственно в потолке санузла. Именно в эти каналы и затягивается пар, а также все посторонние запахи. Окно вентиляционное закрывают декоративной решеткой. Ни в коем случае нельзя заклеивать окошки для вентиляции обоями или иными отделочными материалами.

При правильном монтаже естественной вентиляции в ванной комнате будет сухой воздух. Благодаря своевременному отведению влажного воздуха вы не столкнетесь с проблемами появления плесени и гниению материалов, из которых построен ваш дом.

Вентиляционное окно в стене ванной комнаты имеет круглую форму и закрывается светлой декоративной решеткой в тон белого потолка

Устройство вентиляции для двух помещений

В двухэтажном доме-коттедже через вентиляционную шахту, идущую из санузла, расположенного на первом этаже объекта, можно организовать вытяжку воздуха из помещения второго этажа.

При этом врезаются в вентканал не сразу под прямым углом, а через небольшое колено, часть которого идет параллельно вытяжному стояку.

Получается, что воздух затягивается через отверстие, расположенное ниже входа в вентиляционную шахту. Делается это для того, чтобы не допустить засасывания вытянутого влажного воздуха из ванной комнаты в жилую комнату на втором этаже.

Монтаж вентиляционного канала

Собрать и установить в частном доме вентиляционный канал, отводящий отработанный воздух прямиком на улицу, можно из готовых утепленных элементов. Такие вентиляционные системы выпускаются известными производителями и собираются как конструктор. Стоимость их высока.

Выбор подходящих материалов

Решить проблему более дешевым способом помогают канализационные трубы оранжевого цвета, которые используют для проведения наружной части сети автономной канализации. Стенки этих труб не трескаются на морозе.

Диаметр трубы выбираете от площади помещения: 100 или 150 мм. Длина всей трубы рассчитывается исходя из того, что вентканал должен располагаться выше кровли на полметра. Чем выше труба, тем сильнее тяга.

Выпиливание вентиляционных отверстий

На верхний конец трубы ставите заглушку, чтобы осадки не попадали внутрь вентиляционного трубы-канала. Для отвода воздуха в верхней части пластиковой трубы делаете по кругу продолговатые прорези, ширина которых составляет 20 мм, а расстояние между соседними отверстиями равняется 30 мм. Длина выпиливаемых прямоугольных окошек должна достигать 250 мм.

Утепление стенок вентиляционной трубы

Для того чтобы в устанавливаемом вентканале не образовывался конденсат из-за разницы температур на чердаке и на улице, надо его стенки хорошенько утеплить. Подойдет базальтовая вата или изолон.

• Всю трубу обворачиваем фольгированным утеплителем блестящей стороной к стенкам.
• Шов соединительный проклеиваем фольгированным скотчем.
• Затем еще раз обворачиваем утеплителем так, чтобы шов приходился на другую сторону трубы.
• И опять проклеиваем скотчем.
• После этого самодельная вентиляционная труба-шахта обматывается по кругу вся полностью скотчем.

Устройство вентиляционного отверстия

В потолке ванной комнаты в частном доме проделывается отверстие, равное диаметру утепленной трубы. Труба-вытяжка верхним концом вставляется в проем, проделанный в кровле, и заводится нижним концом в вентиляционное окно, вырезанное в потолочном перекрытии.

Самодельный вентканал должен быть закреплен в строго вертикальном положении хомутами к стропилам крыши или к иным конструкциям, имеющимся на чердаке дома. В ванной комнате отверстие в потолке декорируется решеткой, подобранной по размеру и цвету. Для крепления используют саморезы или жидкие гвозди.

Установка клапана приточной вентиляции

Естественная система вентиляции в частном доме работает с наибольшей эффективностью только в том случае, если продуман способ обеспечения постоянного притока с улицы свежего воздуха. Данная задача отлично решается установкой клапана в стене частного дома. Уличный воздух попадает в дом даже при плотно закрытых пластиковых окнах, проходит по всем помещениям и выводится через вытяжное отверстие в ванной комнате, закрытое декоративной решеткой.

Таким образом, осуществляется постоянный воздухообмен, необходимый для устранения неприятных запахов из санузла, насыщения замкнутого пространства кислородом, отведения тяжелого увлажненного воздуха за пределы дома на улицу.

Устройство конструкции приточного клапана позволяет понять, как происходит подача свежего воздуха с улицы в дом и в каком объеме

Для монтажа клапана приточной вентиляции в бревенчатом доме понадобятся:

• обычная дрель;
• коронка диаметром 133 мм с центровочным сверлом;
• стамеска;
• молоток;
• пакля или монтажная пена;
• ножовка по металлу;
• отвертка;
• саморезы;
• шуруповерт.

В жилой комнате частного дома-коттеджа в верхней части бревенчатой стены с помощью дрели и насадки-коронки с центровочным сверлом просверливают отверстие, диаметром 133 мм. Работы ведут в несколько приемов, скалывая высверленную часть дерева с помощью стамески и молотка. Отверстию в наружной стене придают небольшой уклон в сторону улицы с целью отведения конденсата.

В комплект клапана приточной вентиляции входит метровая металлопластиковая труба, внутренние стенки которой утеплены базальтовым теплоизоляционным материалом. Утеплитель не позволяет стене промерзнуть в зоне высверленного отверстия. От данной трубы отрезается кусок, длина которого соответствует толщине бревна.

Труба заводится в отверстие в стене. Небольшие зазоры утепляются паклей, которой забивают щели на всю толщину стены. Можно паклю заменить монтажной пеной. Далее с уличной стороны на трубу надевается решетка, оснащенная сеткой от насекомых. Декоративная решетка идет в комплекте с клапаном.

Монтаж приточного клапана в деревянном доме возможно сделать своими силами без привлечения специалистов-вентиляционщиков

В последнюю очередь устанавливается сам клапан. Чтобы произвести его монтаж, надо снять оголовник и освободить доступ к крепежным проушинам. Клапан состоит из двух лепестков, открывающихся под несколькими углами наклона. На корпусе имеется стрелка, направление которой учитывается при установке клапана в пластиковую трубу.

Дополнительно клапан к стене крепим саморезами. После чего ставим оголовник, защелкивая его на закрепленной детали. Возвращаем на место колесо, регулирующее степень открытия лепестков клапана.

Принудительная вентиляция помещения ванной комнаты

Если тяга в вентиляционной шахте слабая, то увеличить отток тяжелого влажного воздуха из ванной комнаты можно с помощью электрического вытяжного вентилятора. Проверяют силу тяги с помощью листа тонкой бумаги или зажженной спички. Если листок прилипает к вытяжному окну, а пламя тянется в сторону вытяжки, то тяга хорошая.

При незначительной тяге или при её отсутствии единственным выходом будет установка вытяжного вентилятора. На данный момент можно подобрать вытяжные вентиляторы для самых разных ситуаций, различных размеров и цветов. Желательно рассчитать и установить вентилятор нужной мощности, тогда ваше время проведенное в ванной будет комфортным.

Очень популярны модели вентиляторов с обратным клапаном в вытяжной вентиляции. Как правило обратный клапан уже изначально предусмотрен в конструкции вентилятора. Шторки клапана автоматически открываются при даже небольшом токе воздуха из помещения и захлопываются при возникновении обратного тока воздуха – в помещение.

Прозрачные шторки обратного клапана действуют по системе “ниппель”. В систему вентиляции ток воздуха свободный, обратно полностью перекрыт

Данная конструкция очень важна при ситуации, когда из за ошибок при расчете и монтаже возможен обратный ток воздуха из вытяжной вентиляции в помещение. Причем шторки автономны и работают при выключенном вентиляторе.

Выбор бытового вентилятора с обратным клапаном

Перед покупкой вентилятора необходимо открутить декоративную панель и замерить размеры отверстия, если оно было предусмотрено при строительстве частного дома. С полученными данными отправляются в магазин, чтобы там выбрать и купить подходящий по габаритам прибор с обратным клапаном. При выборе во внимание берут меньший из замеров для того, чтобы круглый корпус вошел в окно.

Среди моделей, подходящих по размерам, уже выбирают вентилятор по ряду других критериев:

• дизайн;
• мощность электродвигателя;
• класс электропотребления;
• наличие обратного клапана;
• бесшумность;
• подвижность шторок и др.

Разнообразные модели вытяжных вентиляторов для ванной комнаты позволяют покупателю подобрать прибор, идеально соответствующий интерьеру санузла

Варианты подключения вытяжного вентилятора

Существует несколько способов подключения вытяжки к электросети. Прибор может включаться по датчикам (движения или влажности), а также одновременно со светом. Прекращение работы вентилятора также может задаваться несколькими способами – по таймеру через заданное время или выключателем, располагать который надо обязательно внутри ванной комнаты. Обратный клапан автоматический и его работа не зависит от электричества.

Подключение вытяжки к световому контуру обеспечивает начало ее функционирования в момент включения света. При этом у вентилятора должен быть свой обособленный выключатель, с помощью которого можно будет разъединить в случае необходимости освещение и вентиляцию санузла. Выключатель может быть смонтирован на стене или находится на корпусе вентилятора.

Одна из возможных схем подключения вентилятора в ванной комнате с отдельным выключателем для прибора

В последнем случае отключение прибора производится дерганием за веревочку или цепочку. Выбирайте модель с длинным шнурком, чтобы вытяжку могли спокойно отключать члены семьи, не обладающие высоким ростом. В принципе, из короткого шнурка всегда можно сделать длинный путем его наращивания.

Отключение по таймеру имеет свои плюсы и минусы. Можно не беспокоиться о том, что вы забудете выключить электроприбор. Если же надо уменьшить время работы вытяжки или, наоборот, увеличить, по сравнению с заданной величиной, то появляются неудобства. Поэтому выбирайте модель с выключателем, чтобы вентилятор работал тогда, когда вам надо.

Монтаж вентилятора в санузле своими руками

Перед монтажом следует внимательно прочитать инструкцию по установке осевого вентилятора. Достать из коробки прибор и все комплектующие, идущие вместе с ним. Это, как правило, крепежные элементы в виде четырех дюбель-гвоздей. Чтобы не сверлить кафельную плитку, можно заменить дюбельное крепление на клеевое соединение. Однако снять приклеенный вентилятор для чистки и ремонта будет весьма затруднительно.

Величина минимального расстояния, на котором производят крепление вытяжного вентилятора к стене посредством саморезов, закручивающихся обычной отверткой

Поэтому рассмотрим подробнее, как сделать принудительную вытяжку из ванны в доме с помощью миниатюрного настенного вентилятора, закрепленного саморезами.

• снимаем декоративную решетку с прибора, открутив винтик или просто отщелкнув ее (у различных моделей по-разному);
• вставляем цилиндрическую часть корпуса вентилятора в вытяжное отверстие;
• маркером отмечаем места сверления кафеля под дюбеля или саморезы, в зависимости от материала стены;
• убираем в сторону прибор и приступаем к сверлению кафельной плитки;
• просверлить кафель можно дрелью, используя специальное перьевое сверло, или перфоратором, что немного сложнее;
• в полученные отверстия заводят пластмассовые дюбеля;
• в специальный проем, предусмотренный производителем, заводят провода для подключения мотора к электросети;
• если место расположения данного проема вас не устраивает, то просверливаем новое отверстие в панели корпуса;
• устанавливают бытовой вентилятор, совмещая проушины в корпусе с просверленными отверстиями;
• закручивают саморезы по диагонали, чтобы не перекосило пластиковый корпус прибора;
• снимаем рабочее колесо вентилятора, освобождая доступ к контактам внутри прибора;
• в клемную колодку заводим зачищенные концы проводов и зажимаем их болтиками;
• клемную колодку ставим на место, укладывая провода в специальный желобок;
• проверяем работоспособность установленного вентилятора, включив свет при параллельном подключении или нажав собственный выключатель прибора;
• после проверки защелкиваем декоративную решетку на корпусе вентилятора.

Принудительная вытяжка смонтирована и готова бороться с влажным и загрязненным воздухом в ванной комнате.

Подсоединение проводов проводится с помощью различных клемников. Не допускается в целях безопасности скручивать провода, изолируя их изолентой

Заметим! Провода надо заранее пускать под плиткой во время облицовки стен на случай установки принудительной вентиляции. Если этого не было сделано, то проводку ведут по плитке в пластиковых коробах, которые приклеивают к кафелю полимерным клеем.

В этом видеоролике показан монтаж потолочного вытяжного вентилятора в ванной комнате, которая по проекту расположена на нижнем этаже частного двухэтажного дома.

Способы объединение двух типов вентиляции

При включенной вытяжке объем поступающего и отводящегося воздуха увеличивается. Во время отключения прибора процесс вентиляции жилого помещения практически отсутствует. Происходит это из-за того, что корпус вентилятора полностью перекрывает просвет вентиляционного окна. Лопасти пропеллера мешают естественному оттоку воздуха из санузла. Проблема решается двумя способами.

В большое вентиляционное окно-отверстие вставляем сдвоенную решетку, в которой имеется круглое окно под вентилятор и несколько дополнительных шторок-прорезей для естественного оттока воздуха.

В продаже имеются вентиляторы с разным диаметром корпуса, поэтому можно подобрать прибор меньшего размера, чем вентиляционное отверстие. При выключенном вентиляторе воздух будет уходить сквозь простую решетку, находящуюся под прибором.

Если вентиляционное окно небольшого размера, то для обеспечения естественного оттока воздуха ставят вентилятор на ножках в 1,5-2 см. Ножки не дают решетке прибора плотно прилегать к стене. В образующееся пространство затягивается воздух под действием силы тяги, образуемой в шахте, и уходит через отверстия, не закрытые круглым корпусом вентилятора.

Ножки изготавливают своими руками из обычного пенопласта. Саморезы хорошо проходят через данный материал. Пенопластовые ножки служат также амортизатором, снижающим степень вибрации работающей вытяжки.

Пример интегрирования двух видов вентиляции – принудительной и естественной – в ванной комнате частного дома

Узнав подробно о том, как сделать вытяжку ванной в частном доме, вы можете сами решить – под силу вам эта задача или нет. Возможно, лучшим решением будет обратиться к компании, оказывающей услуги в вашем регионе по монтажу всех известных видов вентиляции.

Продолжая серию статей о вентиляции санузлов разных типов и в разных помещениях, мы добрались и до организации вентиляции в туалете и ванной частных домов. В данном тексте мы рассмотрим ключевые моменты и нюансы, что касаются строящихся, уже построенных, деревянных или каких либо других домов коттеджного типа, а также вентиляции для воздухообмена и фановой вентиляции.

В отличии от вентиляционной системы, предназначение которой — обеспечить нужный воздухообмен, фановая вентиляция относится к канализации и представляет собой фановую трубу, которая подключена к системе слива и предназначена для отвода газов, что образовываются в канализационных трубах, тем самым поддерживая атмосферное давление в трубах.

Это нужно потому, что образовавшиеся газовые пробки в системе создают разрежение (вакуум), что негативно влияет на работу сливной канализации. Последствиями этого является проникновение неприятных запахов в помещение туалета.

Такие меры просто необходимы для частных домов. Почему? Подобное явление (газовые или воздушные пробки) наблюдается, когда площадь сечение сливной трубы полностью перекрывается потоком во время слива. Дело в том, что диаметр сливной трубы от умывальника, ванны или туалета делают всегда меньше, нежели диаметр основной сливной трубы (как раз для того, чтобы поток не перекрывал полностью ее сечение). Если говорить о квартирах или одноэтажных домах, то такие ситуации, скорее всего, не возникнут. В частных домах, обычно, предпочитают делать более одного санузла, либо они находятся на разных этажах, либо ванная с туалетом или душевой разделены, при этом могут использоваться одновременно, поэтому в основную трубу поступает значительно больше объема сливных вод, что способствует ее полному перекрыванию.

Правильный монтаж фановой трубы

В наши дни предпочитают к установке пластиковые трубы, которые более дешевые нежели стальные или чугунные. При этом, нужно придерживаться основных правил при установке фановых труб:

• РїСЂРё прохождении через перекрытия, трубу помещают РІ стальной футляр;
• фановую вентиляцию нельзя подключать Рє любой РґСЂСѓРіРѕР№ вентиляции или Рє дымоходу;
• выход трубопровода должен быть отдален РјРёРЅРёРјСѓРј как РЅР° 4 метра РѕС‚ дымохода, забора РІРѕР·РґСѓС…Р°;
• РЅРµ рекомендуется устанавливать выход трубы над окнами, балконами Рё С‚. Рґ.;
• точка вывода фекальных газов должна находится РјРёРЅРёРјСѓРј РЅР° 70 СЃРј выше кровли;
• нельзя делать выход трубы РЅР° чердаке — только РЅР° кровле РґРѕРјР°.

Есть несколько видов присоединения фановых труб:

При этом можно объединять пару стояков слива одной фановой трубой. Присоединять фановую вентиляцию следует врезкой из тройника и ревизии. Также нужно устанавливать обратный клапан. Обычным вопросом в такой ситуации будет: «а какой же диаметр фанового трубопровода выбрать?» Необходимо присоединять трубу такого же диаметра как и основной стояк (например 110 мм).

Теперь перейдем уже к вентиляции, задача которой устранить неприятные запахи с помощью многократного воздухообмена — к вытяжной системе вентиляции ванной комнаты, либо туалета. Говоря о частном доме, в первую очередь, необходимо сделать выбор — какую вентиляцию сделать: естественную или принудительную?

Если речь идет об одноэтажном доме, ответ очевиден — только принудительного типа система сможет гарантировано обеспечить наличия чистого воздуха в помещении туалета. В частных домиках с большей этажностью представляется возможность соорудить естественную систему, которая будет работать с помощью тяги от перепада высот (давлений). Но стоит помнить о том, что при этажности в два этажа, такого рода вентиляция не даст слишком быстрого ухода «ароматов» из санузла, но, иногда, и этого достаточно для создания комфортных условий. Помимо этого отпадает вопрос об трате электроэнергии на работу вентилятора, денег на его покупку и другие принадлежности, исключается наличие шума и вибрации, упрощается установки и так далее.

Но, как показывает практика в данный момент у многих владельцев частных жилых домов возникает проблема с наличием повышенного уровня влажности в ванной комнате или туалете из-за несвоевременного ее удаления наружу.

Особенно остро данная проблема обстоит з душевыми кабинками, так как в таких случаях необходимый воздухообмен должен быть не менее 75 кубов в час. С такой продуктивностью естественной вентиляции будет трудно справится.

Все же, если вы все-таки приняли решение монтировать именно естественную вытяжную систему, тогда не забывайте ключевые моменты, касающиеся ее установки:

• для обеспечения достаточной тяги, нужно соблюдать необходимую разницу высот РІС…РѕРґР° Рё выхода канала, которую можно определить РїРѕ таблице:

высота канала, м	температура воздуха в помещении, °С
расход при 32°С	расход при 25°С	расход при 20°С	расход при 16°С
2	54,03	43,56	34,17	24,16
4	72,67	58,59	45,96	32,5
6	85,09	68,56	53,79	38,03
8	94,18	75,93	59,57	42,12
10	101,32	81,69	64,08	45,31
* расход указан в м3/час

• после вентиляционной решетки желательно устанавливать легкий обратный клапан (Рѕ котором уже шла речь), чтобы предотвратить попадание холодного РІРѕР·РґСѓС…Р° Рё насекомых РІ помещение;
• вентилируемое помещение должно иметь небольшие зазоры или щели для притока воздушных масс.

В

О других моментах, связанных с деревянными домами, мы поговорим далее.

Мы уже успели поговорить о естественной вентиляции частных домов. Помимо этого, владельцы деревянных домов часто задаются вопросами об организации вытяжной системы в санитарно-технических помещениях именно в таких условиях. Особого смысла рассматривать естественную систему нет, поэтому перейдем сразу к рассмотрению принудительной вентиляции.

Наиболее интересующие вопросы и ответы на них:

• Каким лаком вскрывать ванную комнату? Р’ РґРѕРјРµ СЃ деревянной отделкой рекомендовано использовать специальные защитные лаки, пропитки, эмали. Причем это касается РЅРµ только стен, потолка, пола… После того как было проделано отверстие РїРѕ вытяжной канал, необходимо покрыть его внутренние торцы Рё после установки РІРѕР·РґСѓС…РѕРІРѕРґР° — плотно загерметизировать это место. Подходящий герметик можно выбрать, прочтя соответствующую статью.
• Р’ случае СЃ принудительной вентиляцией возможно использование ряда вариантов: горизонтальное расположение; вывод РЅР° крышу; вывод РЅР° чердак. РќРѕ, если вентиляция естественная, то как РјС‹ уже говорили, необходимым условием будет наличие тяги, поэтому выброс РІРѕР·РґСѓС…Р° должен происходить выше кровли для соблюдения минимального перепада высот.

Хотелось бы подробнее остановиться на выборе вентилятора.

Подбор вентилятора

Все знают о недостаточной звукоизоляции деревянных жилых домов. При этом, если использовать принудительную вытяжку из туалета или ванны, шум от канального вентилятора может значительно влиять на комфорт проживающих.

Выбирайте шарикоподшипниковый (наименее шумный) вентагрегат малой мощности, который будет обеспечивать минимально необходимый воздухообмен. Лучшим решением будет подключение питания вентилятора к выключателю света или к отдельному выключателю. К стати, всегда есть возможность поставить реостат,  посредством которого в дальнейшем можно регулировать обороты, а значить и шумность вентилятора.

Вытяжной вентилятор лучше монтировать на монтажную пену, так как у нее хорошие звукопоглощающие свойства.

Одним из способов монтажа вентиляции является размещение вентагрегата на чердаке деревянного дома. Это значительно снижает шум от системы, но не забывайте оборудовать для него виброизоляцию, в роли которой могут выступать металлические подставки (не ставьте вентилятор на деревянный пол или лаги, это значительно увеличит вибрацию).

Еще одним моментом есть установка вытяжной решетки большего размера, нежели вентилятор. Это позволит совершать удаление воздуха даже при выключенном вентиляторе, в то время как при одинаковых размерах, лопасти будут почти полностью перекрывать площадь канала.

Не забывайте оставлять щели для притока свежего воздуха в санузел, который заменит удаляемый. Для этого можно проделать небольшие отверстия или, к примеру, убрать порог, чтобы оставить зазор между дверью и полом.

Читайте также:

Установка вытяжки РЅР° кухнеКак правильно сделать проект вентиляции Рё кондиционирования офисовВентиляция кафе, ресторана, кальяннойИспользуемые источники:

• https://okcomfort.com/elektrika/ventilyacia/kak-sdelat-v-tualete-i-vannoj.html
• https://ventilaciya.info/ventilyatsiya/ventilyatsiya-v-tualete-v-chastnom-dome.html
• https://stroyremont.info/kommunikacii-i-inzhenernye-seti/ventilyaciya/ventilyatsiya-v-tualete.html
• https://vannapedia.ru/rmnt/ventil/vytyazhka-dlya-vannoj-komnaty-v-chastnom-dome.html
• http://airducts.ru/ventilyaciya-v-tualete-chastnogo-doma/
