Вытяжка для ванной и туалета: тонкости создания проекта и нюансы обустройства системы

Эффективная вытяжка для ванной и туалета является не просто эстетической составляющей, но и оборудованием, которое помогает поддерживать комфортный и здоровый микроклимат в помещении.

Рабочие характеристики вентиляции должны обеспечивать создание условий, близких к естественным. Если это не так, то в скором времени придется бороться с грибками на стенах и другими проблемами. Согласитесь, перспектива малоприятная.

Предлагаем разобраться, как грамотно составить проект вентиляции в ванной комнате и рассчитать мощность системы. Кроме того, в статье мы обозначили важные моменты, которые стоит учесть при расположении вытяжных отверстий, монтажу воздуховодов и вентилятора.

Проектирование системы вентиляции

Создание любой вытяжки начинается с написания технического задания. Именно оно позволит правильно оценить ситуацию и понять, как необходимо действовать дальше.

При оформлении техзадания учитывается:

• месторасположение туалета, ванной, других помещений, инженерных объектов, которые могут повлиять на процедуру создания, эффективность вытяжки;
• объем комнат, где нужна вентиляция;
• уровень герметизации всего жилья, ванной, туалета.

Последний пункт тоже важен и его игнорировать нельзя, так как современные двери, окна приводят к нарушению естественного воздухообмена. И правильная оценка ситуации поможет выявить это и подобрать оборудование, которое способно решить проблему.

Шаг #1 – определение нужного объема воздуха

В помещении будет здоровый микроклимат, если не просто использовать какой-либо отдельный элемент в виде вентиляционного отверстия или вентилятора, а обустроить полноценную систему на основе законов физики.

На этапе создания техзадания учитывают ряд важных нюансов. К примеру, сколько человек одновременно может находиться в ванной.

Это актуально для ситуаций, когда указанное помещение нестандартно большое и насыщенное различным оборудованием. Которым, например, может быть многоместная или гидромассажная ванна. Причина в том, что, чем больше людей находится в помещении, тем активнее загрязняется воздух.

Чтобы воздух стал чистым, необходимо создать приток свежих воздушным масс (1), обеспечить их подвод к нужному помещению (2) и отвод загрязненного воздуха за пределы ванной, туалета (3). Все перечисленные процедуры могут осуществляться естественным путем, при необходимости можно использовать оборудование, которое увеличит производительность, эффективность. Чтобы перечисленные процессы помогли организовать правильно работы по обустройству, нужно начать с планирования, то есть с проекта

Кроме того, при написании техзадания выясняют требования, которые необходимо соблюдать при создании вентиляции. Так к ним относятся объемы воздуха, нужные для нормального функционирования помещений.

Нормы воздухообмена:

• ванна – не меньше 25 куб. м чистого воздуха ежечасно;
• туалет – от 50 куб. м за каждые 60 минут;
• совмещенное помещение – в час от 50 куб. м;
• комната, где находится биде или раковина, – не меньше 25 куб. м.

Если ванная оборудована джакузи или душевой, норматив составляет не меньше 75 куб. м, причем ежечасно. В нестандартно оснащенных ванных объем проходящего воздуха ежечасно должен превышать 150 куб. м.

Все перечисленные нормы являются минимально допустимыми и не всегда обеспечивают поддержание оптимального микроклимата. Поэтому нередко их корректируют в большую сторону.

Что желательно делать на этапе подготовки, но во многих случаях ошибку можно исправить после начала использования вентиляции. Хотя в последнем случае финансовые потери неизбежны.

Шаг #2 – вычисление основных параметров

Важным показателем является кратность обновления объема воздуха в помещениях. Так как поможет приобрести соответствующее оборудование или правильно его настроить. Среднестатистическим значением указанного параметра является смена за час 4-8 объемов воздуха.

На рисунке изображен проект вентиляции частного дома. Где вытяжка воздуха в ванной и туалете является только одной из подсистем. Как видно, проектирование – процесс сложный. Но в стандартных квартирах все проще и вся процедура будет заключаться в составлении техзадания и создании простой схемы

При выборе способа вентиляции и нужного оборудования следует учитывать скорость перемещения воздушных масс – она не должна превышать 0,3 м/сек. Если она больше, то высока вероятность возникновения сквозняков, что негативно влияет на комфортность проживания и здоровье пользователей.

Важным моментом является температура подаваемого воздуха.

Она должна составлять зимой:

• ванна и совмещенный санузел — около +25°С;
• индивидуальная туалетная комната — около +18°С.

Влажность всегда должна находиться в пределах 50-65%, так как отклонения в любую сторону приведут к тому, что микроклимат будет считаться нездоровым.

Шаг #3 – расчет мощности системы

Итогом составления техзадания считается расчет приемлемой мощности вытяжки.

Для чего используется формула:

L=n*V,

где

• L – необходимый мощностный показатель вентилятора;
• n — это кратность воздухообмена;
• V — объем ванной, туалета.

Такой расчет хотя и является простейшим, но позволяет выявить основные параметры системы.

На этапе проектирования необходимо определиться с типом вентиляционной системы.

Возможно два варианта:

1. Естественная. Наиболее доступный и малозатратный способ, но сегодня становится все менее актуальным, так как воздухообмен нарушен из-за герметичности жилья, особенно в зимний период. По этой причине вытяжка становится малоэффективной.
2. Принудительная. Требует больших вложений, так как предполагается использование дополнительного оборудования, к примеру, как минимум 1 специального вытяжного вентилятора.

Эффективность второго варианта в разы выше естественной замены воздуха.

При проектировании нужно учитывать, что вентиляционное отверстие с воздуховодом должно размещаться как можно дальше от источника приточного воздуха и максимально близко к потолку

Принудительная вентиляция к тому же делится на три вида:

• вытяжную — в этом случае вывод загрязненных воздушных масс осуществляется в специальную шахту или наружу, пример обустройства – монтаж стенового клапана;
• приточную — предусматривает создание потоков воздуха, которые вытесняют старый;
• смешанную — объединяет в себе основные признаки двух вышеописанных вариантов; такое решение чаще задействуют в коттеджах и частных домах, используя приточно-вытяжные установки.

А также во время составления техзадания необходимо определить будет ли вытяжка бесканальной или канальной.

Примером первой является система вентиляции в большинстве советских квартир, когда между ванной и туалетом находилась шахта, то есть никаких дополнительных приспособлений для отвода загрязненного воздуха применять там не требуется.

Каналы придется прокладывать в жилье с нестандартной планировкой, где рядом нет вентиляционных шахт, а соответственно и нет возможности вывести отработанный воздух за пределы жилья. Этот метод должен использоваться в крайнем случае, так как он дорогостоящий и трудозатратный.

Входная дверь в туалет, ванную должна иметь отверстия для прохода приточного воздуха, причем снизу. Они могут быть оформлены в виде декоративной решетки, как на фото, или зазора между самой дверью и рамой, полом

Следует учесть и показатель шумности вентиляторов, если такие будут использоваться. Этот показатель не должен превышать умеренных 35 дБ.

Техническое задание считается выполненным, когда о будущей системе собраны все необходимые сведения. Наличие каких-либо «белых пятен» не допускается, так как это может повлиять на эффективность вентиляции.

Шаг #4 – завершение проектирования вентиляции

Важной особенностью описанного выше технического задания является то, что собранная при его составлении информация нередко позволяет получить все нужные сведения.

А это дает возможность обойтись без составления проекта, но такая особенность касается в основном несложных случаев, когда нет необходимости в проведении каналов.

То есть, владея всей информацией, достаточно будет создать простейшую схему того, где будут размещаться отдельные элементы конструкции системы и какие именно.

Следует понимать, что создание каналов должно являться крайней мерой. И, если выбора нет, то лучше использовать пластиковые короба, как указано на фото, так как это будет самым практичным и долговечным решением

Если случай сложный и придется прокладывать каналы, то проект понадобится, но лучше будет, когда такой работой займутся специалисты.

Потому что, этот вид вентиляции довольно дорогостоящий, а даже незначительные огрехи могут привести к неэффективности всей системы и скоплению загрязненного воздуха в помещениях.

Полный объем проектирования состоит из следующих этапов:

1. Расчета требуемого объема воздухообмена. Эта процедура выполняется еще в процессе составления техзадания.
2. Разработки принципиальной схемы с расчетом сечения воздуховодов (труб, выводящих воздух наружу), звукового давления в системе (шумности). В большинстве случаев это несложно, так как все, что требуется это приобрести вентилятор, звук которого при работе не превышает умеренных 35 дБ.
3. Подготовки чертежей.
4. Подготовки документации по смежным работам. К примеру, по электричеству. То есть необходимо определить место подключения вентилятора к сети, способ управления.

Проектирование вентиляции в туалете или в ванной комнате необходимо производить во время аналогичной процедуры для всего дома, чтобы она стала ее органичной и эффективной частью.

Рекомендации по обустройству

Работы по обустройству вытяжки можно осуществить своими силами, но если сомневаетесь в собственных возможностях, то лучше пригласить специалиста. Далее рассмотрим основные моменты, которым следует уделить особое внимание.

Расположение вентиляционных отверстий

Для начала предстоит определить место, где будет находиться вентиляционное отверстие. Что сделать довольно просто: в большинстве квартир для этого следует выяснить местонахождение специальной шахты, а в частном доме организовать отвод загрязненного воздуха за его пределы можно почти в любом месте.

Вентиляционные отверстия должны располагаться максимально близко к потолку и напротив входных дверей, которые должны иметь специальные отверстия, проемы для свободной циркуляции воздуха

Самостоятельно проделывать отверстие для воздуховода следует только, когда стена кирпичная. Если она бетонная, тогда лучше воспользоваться услугами специалиста, который выполнит, так называемое, алмазное сверление. Из полученного отверстия необходимо удалить мусор, пыль.

Тонкости подбора воздуховодов

Установленный воздуховод должен быть размещен с уклоном в 5-10° в сторону улицы. Это необходимо для стока конденсата. Наружную часть воздуховода следует утеплить, что исключит проблемы в морозы.

Для транспортировки загрязненного воздуха лучше выбрать пластиковые трубы. Причина в том, что этот материал долговечен, особенно в сложных условиях, а также его гладкая поверхность не создает трения при перемещении воздушных масс, что делает эту процедуру менее затратной, шумной.

Гофротруба будет оптимальным решением, если вытяжное отверстие находится в труднодоступном месте. А также фото поможет понять, как спроектировать вентиляцию, если вытяжная шахта расположена только в туалете или ванной, а не в обеих помещениях

Гофрированные короба станут оптимальным вариантом, когда нужно осуществлять подключение в труднодоступных местах.

Предъявляемые требования к вентилятору

Если планируется использование вентилятора, то его лучше запитывать от коробки, предназначенной для освещения ванной, туалета. Для этого всего лишь нужно купить выключатель с одной дополнительной кнопкой.

Сам вентилятор должен быть минимум брызгозащищенным, а лучше, если влагозащищенным. Но даже такие модели вытяжек должны устанавливаться подальше от источников воды, что снизит вероятность ее попадания на электроприбор.

Обустройство любой системы считается законченным после успешных проверок ее работоспособности, эффективности. В том числе на отсутствие избыточного звукового давления, как указано на фото

Обустройство вытяжки лучше производить во время ремонта в квартире, доме.

Процедуры сверления для последующего монтажа приведут к повреждениям, трещинам плитки, других элементов дизайна. Замаскировать которые не получится.

Выводы и полезное видео по теме

Первый ролик поможет понять принцип работы системы вентиляции.

Следующий видеоматериал позволит углубить познания по теме, что позволит лучше справиться с проектированием.

Системы вентиляции, предназначенные для туалета, ванной, за умеренные капиталовложения, повышают комфортность проживания, способствуют установлению здорового микроклимата.

Чтобы получить ожидаемый результат от установки вытяжки, необходимо разобраться в сути вопроса и сделать все правильно. Когда же нет желания или возможности вникать в каждую мелочь, то лучше воспользоваться услугами специалистов.

У вас есть личный опыт проектирования и обустройства вытяжки в ванной и туалете? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Поделиться:Содержание:  Вытяжной бытовой вентилятор – самый продающийся агрегат среди вентиляционного рынка. Но много ли покупателей выбрали это изделие правильно для своего помещения? Много ли вентиляторов работают с недостаточной мощностью в данный момент? Чтобы купить правильный агрегат для своей ванной или кухни, достаточно задать один из самых важных вопросов: как выбрать бытовой вентилятор для установки в определенном месте? Мы расскажем Вам все уловки и правила, чтобы Вы точно не прогадали.

В каких случаях наиболее часто требуется установка вытяжного вентилятора?

  Главное отличие принудительной вентиляции от естественной в том, что в вытяжном отверстии для ускорения вытяжки отработанного воздуха из помещения устанавливается вытяжной вентилятор.   Для начала давайте разберемся, где мы наиболее часто сталкиваемся с проблемами загрязненного, переувлажненного или задымленного воздуха. Чаще всего ищут:

• вытяжной вентилятор для ванной комнаты;
• вытяжной вентилятор для прачечной;
• вентилятор для туалета;
• вентилятор для вытяжки на кухне;
• бесшумный вентилятор для жилой комнаты, где нет качественного воздухообмена.

  Наиболее часто в бытовые помещения устанавливаются вытяжные вентиляторы, а приток воздуха организовывается в вентилируемые помещения из других комнат либо с помощью естественной вентиляции, либо через стеновые или оконные проветриватели.   Если Вы устанавливаете вытяжной вентилятор в туалете или в ванной комнате, обязательно побеспокойтесь о переточных решетках или отверстиях внизу двери, чтобы воздух из основных помещений замещал удаляемый загрязненный воздух. Если такого перетока не будет, Ваши расходы на вытяжной вентилятор будут лишними, потому что в комнате все равно не будет достаточно свежего воздуха, но влажность все же уйдет.   Для любой вентиляции необходимо наличии двух каналов — приточного и вытяжного. Если работа одного из них будет нарушена, циркуляция воздуха тут же остановится.

Краткая инструкция по выбору прибора

1. Сначала измеряем диаметр подключения (вент. канал в комнате).
2. Определяем производительность прибора, подходящую под Ваше помещение (делаем расчеты).
3. Измеряем диаметр подключения (вент. канал в комнате).
4. Выбираем функционал для удобства и требований комнаты.
5. Определяемся с брендом, и выбираем подходящую по требованиям и дизайну модель.
6. Монтажные работы (не трудный процесс, поэтому можно самостоятельно реализовать).

Разнообразие бытовых вентиляторов

  Вентиляторы для бытового применения отличаются:

• присоединительным диаметром к воздуховоду, воздушному каналу или стояку: от 75 до 150 мм. Чем больше диаметр подключения, тем мощнее вентилятор;
• принципом работы: осевые, центробежные, комбинированные;
• типом присоединения к воздушному каналу: поскольку производительность бытовых вентиляторов не так уж и велика, они обычно присоединяются к круглым воздуховодам, или устанавливаются непосредственно в канал;
• расходом воздуха или производительностью в м³ в час: чем больше помещение, чем длиннее воздуховод, чем выше вентиляционный стояк, тем больший напор должен обеспечить вентилятор;

• вентилятор с обратным клапаном и без, который обеспечивает защиту от возврата вытяжного воздуха обратно, или попадания в вент. канал загрязнений — основной атребут для туалета и кухни. Кстати, в нашем Блоге есть статья про необходимость обратного клапана — прочтите обязательно;
• способом регулирования скорости вентилятора: двухскоростные, со ступенчатым или плавным электронным регулированием внешним блоком;
• режимом работы: для непрерывной работы или периодического включения;
• напряжением питания: обычно вентиляторы бытового применения питаются от сети 220 В, иногда 127 В или 12 В;
• возможностями управления: имеется масса исполнений вентиляторов с управлением по датчику влажности, движения, освещенности, с таймерами и другими возможностями;
• способом установки: встраиваемый в стену или потолок или накладной монтаж, с выбросом в канал или через воздуховод на улицу.

Как рассчитать производительность вентилятора: формула

  Начнем с того, что задачей вытяжного вентилятора для помещения определенного объема является эффективное удаление загрязненного воздуха с нормативной кратностью, т.е. за единицу времени весь объем воздуха должен несколько раз обновиться. Этим суммарным объемом определяется расход воздуха в м³/ч — основная характеристика вентилятора. Обычно при расчетах учитывают не только нормы воздухообмена, но и запас по производительности, учитывающий местные сопротивления (изгибы воздуховодов, длину стояка, переднюю декоративную панель, фильтры, и т. д.). Для справки можно воспользоваться такой таблицей.L=S*h*k, где  L – производительность вентилятора, м³/час;S – площадь помещения, м²;h – высота потолков;k – кратность воздухообмена.   Например, для помещения ванной комнаты с площадью 2х2 м2 выйдет такой расчет: 4*2,5*10= 100 м³/час. То есть, для такой ванной необходим вытяжной вентилятор с производительностью  100 м³/ч. Так как мы берем ванную для примера, влажность воздуха в ней повышена, поэтому потребуется больше давление для вытяжки – инженеры советуют брать для ванных завышенный коэффициент  – 10 крат.    Еще необходимо учесть запас по производительности 15-20% для всех изгибов вентиляционных каналов внутри конструкции здания и прочих элементов, которые создают давление на воздух и уменьшают проходимость – получим значение около 110м³/ч. Таким образом, нам нужен вытяжной вентилятор с расходом не ниже этого значения. Это грубый расчет, но учтите: слишком мощный вентилятор может создавать сквозняки и много шума. Если воспользоваться этой таблицей, то вопрос как выбрать вентилятор для ванной с правильной мощностью решиться сразу же.

Как подобрать вентилятор в ванную и санузел?

  В таком помещении важно учитывать необходимость удаления и влаги, и загрязненного воздуха. Поэтому рассматривая варианты для ванной, важно воспользоваться правильными формулами для расчета мощности. Бывает такое, что расчет производится без учета повышенной плотности воздуха, и в итоге, вентилятор попросту не справляется с работой, поэтому всегда лучше следовать вышеуказанной таблице и проводить правильный расчет.    Для ванной нужно выбрать модель с дополнительными опциями, которые обязательны для ванной: датчик влажности, повышенная защита от влажности и брызг воды, изоляция. Неплохо будет так же включить в список требований к модели таймер или таймер задержки выключения. Предусмотрев такие опции, вентилятор будет включаться, как только влажность превысит норму, а выключиться через 25 минут после Вашего ухода (таймер задержки), либо же будет работать по указанному Вами времени (таймер). Защита априори должна быть встроена в модель, иначе вентилятор не проработает и года, как и любая другая техника при контакте с водой. Поэтому следует смотреть на коэффициент защиты в технических характеристиках – он должен составлять IP 44 и выше.Премиум решение. Вытяжной вентилятор Maico ECA 100 ipro H из серии ECA ipro — идеальный вариант для ванной. Этот надежный прибор считается лучшим на рынке, вернее бренд Maico. Модель характеризуется высокими показателями защиты IP X5, встроенным обратным клапаном, автоматическим датчиком влажности, с функцией настройки времени задержки включения. Оптимальное решение. Soler&Palau SILENT-100 CHZ SILVER DESIGN — 3C из серии Soler&Palau SILENT DESIGN – у него есть все необходимые функции: обратный клапан, датчик влажности, и защита от влаги в IP45. Правда, он без таймера, но это уже функция для удобства, а не из списка необходимостей.   Отличный вариант для ванной в серебряном цвете — модель Soler&Palau SILENT-100 CHZ SILVER из серии SILENT CHZ. Этот вентилятор располагает не только красивым дизайном, но имеет все нужные функции: регулируемый таймер, датчик влажности, обратный клапан, регулируемый гигростат для измерения влажности (Вы сможете настроить порог допустимой влажности, например 50% RH), а так же световой индикатор.

Подбираем вентилятор в туалет

  Что можно посоветовать по функционалу. Чтобы при походе в уборную не думать про включение вентилятора, подберите модель с электроприводом и выведите шнур к выключателю. Тогда прибор будет включаться вместе со светом. Вы можете вывести и отдельную клавишу для него. А для тех, кто забывает выключать свет в туалете – присмотрите вентилятор с таймером задержки. Он будет работать еще 15-20 минут после Вашего ухода, устранит все загрязнения и запахи, и выключиться. И не надо переживать про электроэнергию.Пример модели.     Премиум решение. Вентилятор немецкого производства Helios MiniVent M1/100 N/C, или же Helios MiniVent M1/100 P из серии MiniVent. Обе модели обладают высокой стойкостью к различным видам микроклимата (с повышенной влажностью или запыленностью), а так же прослужат довольно длительный период. Серия MiniVent характеризируется отличной степенью защиты в IP X5 и плотным обратным клапаном, двумя скоростями, низким уровнем шума 25-30 Дб(А) на расстояниии 3м. Сами же модели обладают полезным для пользователя функционалом: вентилятор MiniVent M1/100 N/C оснащен программированной задержкой выключения, а модель MiniVent M1/100 P имеет датчик присутствия.   Оптимальный вариант. Модель Вентс 100 ЛД Авто ВТ из серии Вентс ЛД Авто – идеальный прибор, потому что в нем собрано все, а стоимость у него низкая. У этого вентилятора за передней панелью встроены жалюзи, которые не пропускают воздух обратно, а так же реле влажности для автоматического запуска работы при влажности 60-90%, и таймер задержки на 2-30 минут. Из недостатков – защита влажности всего IP 24, но для туалета это и не важно.   Если же нужна модель еще бюджетней, то неплохим вариантом станет модель Вентс Флип (230/60) ВТ из серии Вентс ФЛИП. Он очень доступный в цене, но при этом в нем встроен обратный клапан, и есть тот самый шнурковый выключатель, с помощью которого можно вывести управление к клавише освещения, а так же есть таймер задержки выключения. То есть, вентилятор отлично подходит для всех требований в туалете.

Как подобрать вентилятор для кухни?

  Что не менее важно, отработанный воздух имеет свойство не удаляться сразу, но и путешествовать по каналам, которые находятся в других комнатах, а потом возвращаться обратно при выключенном вентиляторе. Поэтому для кухни нужен вентилятор с обратным клапаном. Встроенная в нем заслонка герметично закрывает патрубок прибора, и не пропускает тягу с другой стороны, то есть воздух может двигаться только в одну сторону – из помещения.Мы хотимпроконсультировать Вас+ 38 Пример модели.   Премиум решение. Отличным вентилятором для кухни является Maico ER 100 из серии Maico ER – у него хороший плотный фильтр, который скрывается прямо за декоративной панелью, и надежный обратный клапан, производится в Германии. Бонусом станет тихая работа двигателя на шариковых подшипниках, корпус, поглощающий шум. Дополнительный монтажный корпус, который чаще всего докупается к прибору, имеет стойкую защиту от горячих температур и влажности, что идеально для кухни. Долговечность и стойкость этой модели при тяжелых условиях кухни удивит Вас. Не забывайте, что у этой модели есть различные модификации с дополнительными функциями. Оптимальное решение. Осевой вентилятор Vortice Evo ME 100/4′ LL из серии Evo. Прекрасный вариант для кухни — модель с повышенной тягой, забирает воздух с 5-ти сторон. Также имеет обратный клапан и двигатель на шариковых подшипниках, что на 100% предотвращает возращение загрязненного воздуха. В дополнение, вентилятор имеет высокую степень защиты IP 45 и второй класс изоляции, а еще работает очень тихо (21-24 дБ(А)), 2 скорости работы и повышенная эффективность, работа в беспрерывном режиме до 30 000 часов без перегревания. Надежный хороший вариант.

Вентиляция в гардеробной – нюансы

  Тип прибора. Чаще всего для гардеробной комнаты выбирают осевой или центробежный тип бытового вентилятора – они показывают очень высокие результаты и имеют хорошую эффективность, но можете выбрать и обычный вытяжной тип.  Пример модели.   Премиум решение. Осевой вентилятор Maico AWB 100 TC из серии AWB немецкого производства с относительно недорогой ценой, но безупречным качеством. Модель предназначена для помещений до 30 м², присутствует обратный клапан, прибор с термической защитой от перегрева двигателя и деталей, сделан из прочного долговечного пластика. Дополнительно модель имеет хороший воздушный фильтр, регулируемый таймер, низкое энергопотребление.   Оптимальный вариант. Вытяжной вентилятор Blauberg Quatro 100 Т станет отличным решением. Во-первых, это вентилятор осевого типа, во-вторых, он обладает хорошей производительностью, и в третьих, у него есть таймер выключения. Так же стоит обратить внимание, что у этой модели есть разные красивые расцветки: золотой, серебрянный, платина, и другие.

Дополнительные моменты, которые важно учесть

• дизайн модели  – с декоративной отделкой или стандартная;
• возможность монтажа – на стену или потолок, встроенный или накладной, в вытяжной канал, с выбросом в вертикальный общий стояк, за подвесным потолком;
• уровень шума – малошумные или стандартные исполнения;
• разнообразные возможности управления ручного или автоматического управления, описанные выше;
• возможность присоединения одного или двух помещений к одному вентилятору;
• энергопотребление вентилятора;
• возможности обслуживания и сервиса, — для качественных вытяжных вентиляторов не стоит беспокоиться о безотказности в работе или гарантии.

Итоги

1. высокая эффективность, которая не зависит от погоды за окном;
2. в отличии от естественной вытяжки в туалете, отличаются хорошей производительностью в любое время года;
3. наличие возможности контролировать вытяжку отработанного воздуха из помещения благодаря наличию различных режимов вентилирования помещения.

Похожие статьи на тему:

Как выбрать бытовые вытяжные вентиляторы?Рейтинг лучших бытовых вентиляторовВытяжной вентилятор для ванной с датчиком влажности Вентиляция санузлов частного дома

Закажите бесплатно

• Консультация
• Расчет стоимости
• Проектное решение

Как сделать вентиляцию в ванной комнате – вопрос на самом деле серьезный. Он не встает перед жителем городских квартир, потому что в многоквартирном доме в ванной уже заложена естественная вентиляция. А вот во многих частных домах, построенных лет 30-50 назад, эта проблема стоит остро. Потому что в те времена мало кто заботился о вентиляции в целом, а уж в ванной и тому подавно.

О важности вентиляции в ванной комнате

Вентиляция в ванной – система на уроне водопровода и канализации. То есть, она также важна. Ведь это помещение относится к категории влажных, здесь часто влажность практически стопроцентная. А это конденсат, который негативно сказывается на состоянии поверхностей, сантехники и мебели. А значит, влажность надо понимать. Какой путь? Только вентиляция.

Щели и неплотности в двери и окнах решают данную проблему неэффективно. Подтеки на стенах и капли на потолке, запотевшее зеркало, влажные полотенца – это не единственные негативные факторы отсутствия вентиляционной системы. Влажность – это причина появления плесени и грибков, которые в свою очередь негативно скажутся на здоровье жильцов дома. Появление затхлого запаха – тоже причина отсутствия вытяжки.

Поэтому вентиляцию в ванной комнате надо обустраивать обязательно, даже если уже дом построен и эксплуатируется. При этом в комнатах надо устанавливать лучше принудительную систему с максимальным оттоком влажного воздуха. Сегодня все чаще используют комбинацию двух систем, когда вентилятор включается в процессе использования ванной, а при простое помещения функционирует естественная вентиляция.

Нормы и требования

В принципе, основное требование к ванной – это воздухообмен в ней, равный 25 м³/час. Это не в зависимости от того, каких она размеров. И если в других служебных помещениях (кроме туалета и кухни) берется кратность обмена воздушной массы, то здесь требуется стандартная величина. Именно под нее и обустраивают вентиляцию в ванной комнате.

Важно придерживаться одного строго требования – объем приточного воздуха должны быть столько же или больше, чем отточного.

Виды вентиляции в ванной

Как и в других помещениях дома, в ванной можно использовать или естественную вентиляцию, или принудительную.

Естественная

Обустраивая естественную вентиляцию в ванной комнате, необходимо строго учитывать нормы воздухообмена. Ведь в такой системе нет приспособлений и приборов, которые насильно (принудительно) удаляли отработанный воздух. Поэтому важно правильно подобрать сечение вентиляционного канала, который обустраивается в этом помещении.

К примеру, квадратная шахта со сторонами, равными 10 см, или труба круглого сечения диаметром 150 мм пропускают через себя 30 м³/час. То есть, установленная вентшахта с такими размерными параметрами будет достаточной, чтобы обеспечить требуемый воздухообмен. Но, как было сказано в предыдущем разделе, еще одна важная составляющая воздушного потока – это приток воздуха в помещение. Поэтому его надо и организовать.

К примеру, поступают так.

1. Оставляют зазор между дверным полотном и полом, через которое воздушный поток проникает в ванную. При этом приток воздуха организуется через жилые помещения.
2. Делают отверстия в нижней части двери.
3. Делают сквозное отверстие в стене ближе к полу, куда вставляют воздушный приточный клапан.

Первый вариант используется чаще всего.

Принудительная

Этот вариант считается оптимальным, потому что появляется возможность создать все условия максимально эффективного оттока воздуха. Для этого придется правильно рассчитать производительность вентилятора. В принципе, она должна быть не меньше воздухообмена, то есть, не меньше 25 м³/час.

Из большого многообразия предлагаемых вентиляторов выбирается тот, который вам кажется более приемлемым для ванной. А именно, совпадает ли он по дизайну с отделкой. И поместится ли он по размерам в отверстие вентиляционного канала.

Последнее требование требует разъяснений.

1. Если это стеновой вентилятор, то он должен собой закрывать отверстие в стене или потоке, но лопасти самого прибора не должны быть намного больше диаметра отверстия.
2. Если это канальный экземпляр, то он просто должен поместиться в канал плотно.

В некоторых случаях приходится расширять отверстие, чтобы установить прибор. Это требует определенных жертв, если, к примеру, керамическая плитка уже уложена. Вокруг отверстия ее придется демонтировать или срезать. Но в любом случае, с помощью вентилятора система вытяжки будет работать лучше.

Как понять, что необходимо улучшать систему вентиляции

Первый признак – появление плесени в углах комнаты. Это говорит о том, что влажность высокая и постоянная. То есть, вентиляция не успевает провести отвод воздуха за пределы помещения. Вот она и осаждается в углах. А тепло создает дополнительные условия появления микроорганизмов.

Как улучшить вентиляцию в ванной комнате

Все будет зависеть от того, что является причиной плохо работающей вентиляции. Если в ванной используется естественная система, тогда причины две:

1. Недостаточный приток воздуха. Его можно увеличить, увеличив зазор между полом и дверным полотном.
2. Забилась вентиляционная шахта. Это более серьезная проблема, которая требует серьезного подхода к ее решению. Канал надо чистить, что не всегда возможно при самостоятельном подходе. Если это вентиляция в частном доме, в котором установлен обычный стояк через перекрытия и крышу, то можно попробовать сверху опустить груз, чтобы он протолкнул внутрь мусор. А уже изнутри помещения достать последний.

Если в ванной используется принудительная система, то надо проверить, подходит ли по производительности установленный вентилятор. Может оказать и так, что он просто не справляется с воздухообменом.

Это три причины, которые надо справить, чтобы улучшить работу вентиляции в ванной.

Как сделать вентиляцию в ванной своими руками

В принципе, вентиляцию в ванной комнате сделать не проблема. Главное точно поставить перед собой цель – она будет естественной или принудительной.

Естественная

Для этого надо в стене сделать отверстие под трубу диаметром 110-150 мм. Оно делается под потолком в стене, которая отделят помещение от улицы. В это отверстие вставляется воздушный клапан, который закрывается с двух сторон декоративными решетками. Выбирать лучше клапан с регулятором в виде ручки и задвижки, с помощью которых можно закрывать отверстие и открывать или оставлять небольшой зазор.

Принудительная

В то же проделанное отверстие в стене вместо клапана надо установить вентилятор.

• Если это настенная модель, то в стену надо вставить пластиковую трубу, которую с внешней стороны закрывают решеткой.
• Если это канальный вариант, то сам прибор устанавливается в стену и закрывается с двух сторон решетками.

Самое сложное в этом деле – сделать сквозное отверстие, для чего потребуется перфоратор и алмазная коронка требуемого диаметра. Установить же и закрепить вентилятор просто. Настенный крепится к стене четырьмя саморезами на пластмассовые дюбеля, канальный просто вставляется в отверстие без всяких крепежей. При необходимости зазор между прибором и стеной заполняется монтажной пеной.

Вентиляционные системы — неотъемлемая часть любого помещения. И, конечно, в них используется такой прибор, как вытяжной вентилятор. Без него просто не обойтись. Чтобы приобрести систему нужной мощности, обязательно надо сделать расчет производительности вытяжного вентилятора.

Нормы и требования к вентиляции помещений

По нормам, установленным СНиП, при расчете производительности вентиляторов, кратность воздухообмена должна быть не менее 0,5 м³ в час для бытовых помещений.

Также есть определенные нормы для каждого типа жилых помещений.

• Ванная комната, совмещенная с туалетом — 50 м³/час.
• Ванная комната без туалета — 25 м³/час.
• Туалет — 25 м³/час.
• Кухня — от 60 до 90 м³/час (в зависимости от типа и мощности плиты).
• Другие помещения — 3 м³/час на 1 м³.

Учитывая указанную кратность воздухообмена и объем помещения, рассчитывается общий расход и производительность вытяжного вентилятора.

Расчет производительности вытяжного вентилятора в жилых помещениях

Чтобы узнать, какой должна быть производительность вашей вытяжной системы, необходимо предпринять следующее:

1. Узнать объем помещения.
2. Умножаем объем на необходимую норму воздухообмена.
3. Получившаяся цифра и есть необходимая нам производительность.
4. Еще необходимо учесть сечение воздуховодов, изгибы, сопротивление фильтров, если они есть в системе вентиляции.

Формула для расчетов будет выглядеть так:

L = n*V,

где

• L — требующаяся производительность, м³/час,
• n — необходимая норма воздухообмена, м³/час,
• V — объем помещения.

Например, рассчитаем производительность вытяжного вентилятора для трехкомнатной квартиры общей площадью 59 м², с ванной, туалетом, кухней и мебелью. 59 м² умножим на 3м (это высота), найдем объем. Он будет равен 177 м³.

Необходимая норма смены воздуха в час по СНиП — 10-12 раз в час. Умножим 177 на 12, получим 354 м³. Это и есть необходимая производительность. Но сюда нужно еще прибавить такие же расчеты по кухне, ванной и туалету. Это будет соответственно 108 м³, 144 м³ и 72 м³. Сложив все цифры, получим мощность нашей вытяжной системы — 678 м³/час.

Нужно будет учитывать, что каждый изгиб воздуховода снижает мощность, также и сопротивление фильтров.

Диаметр воздуховода влияет на его пропускную способность. Существует три наиболее распространенных размера:

• 100 мм — для вентилятора небольшой мощности, который постоянно работает;
• 125 мм — для эпизодического проветривания помещения вентиляцией малой и средней мощности;
• 150 мм — быстрое нерегулярное проветривание помещений с малым количеством людей.

Определение объема помещения

Объем помещения найти несложно. Для этого нужно перемножить длину комнаты на ширину и высоту.

V = a*b*c

Пример расчета производительности для ванной с площадью 9 кв.м

Рассчитаем мощность и осуществим подбор вентилятора по производительности для ванной комнаты. Площадь 9 м² умножим на высоту потолка 2,5, получим 22,5 м³. Это объем помещения.

Полностью воздух должен меняться каждые 5 минут, это 1/12 часа. Пропускная способность вентилятора будет равна — 22,5*12 = 270 м³.

Подбор вентилятора по минимально необходимой производительности

Нормы, которые требуются по расчетам, обычно завышены, и на практике не реализуются. На кухне или в ванной комнате во время приготовления пищи или принятия душа есть функция усиленной вытяжки. А для обеспечения минимальной установленной нормы достаточно хорошего притока воздуха и тяги в вентиляционном канале.

Чтобы рассчитать мощность вытяжного вентилятора, необходимо знать объем комнаты и необходимую норму воздухообмена.

Производительность равна произведению объема на кратность воздухообмена. Узнав, чему она равна, сравниваем ее с нормой по требованиям СНиП, и берем максимальное значение.

Если же нужно подобрать вентилятор по минимальной производительности, то берем минимальное требуемое значение.

Снизить расходы и подобрать вентилятор меньшей производительности можно, используя современные VAV-системы. Это вентиляционные системы, в которых возможна экономия энергии и воздухообмена путем полного или частичного отключения вентиляции некоторых помещений. Например, ночью в гостиной никого нет, поэтому можно временно отключить там вентиляцию.

Что влияет на производительность устройства?

Если смотреть на формулу расчета производительности, то она выглядит довольно простой. Но только расчеты по формуле не дают полного представления о том, какой именно вытяжной вентилятор подойдет в каком-то конкретном случае.

Есть еще некоторые факторы, влияющие на производительность устройства.

1. Принцип работы. Вентиляция может работать в режиме отвода воздуха и в режиме рециркуляции. Рециркуляционные вытяжки имеют меньшую производительность, им требуется больше мощности.
2. Расположение. От места, где находится вентилятор, также зависит его производительность. Например, на кухне вытяжка должна располагаться прямо над плитой на определенном расстоянии, иначе ее производительность будет снижена.
3. Потребляемая мощность. Чем меньше вентилятор потребляет мощности, тем меньше расход электроэнергии.Самыми выгодными с этой точки зрения являются осевые вентиляторы.

Расчет производительности вентилятора для особых промышленных условий

Чтобы рассчитать необходимую производительность вентилятора для промышленных условий, нужно разработать техническое задание и определиться с некоторыми важными моментами.

1. Место расположения объекта.
2. Назначение помещения.
3. Планировка и расположение внутри здания.
4. Материал, из которого построено помещение.
5. Количество людей, работающих на производстве.
6. Режим работы и технология процессов.

После этого производятся необходимые расчеты. Причем необходимо учесть еще такие факторы, как скорость потока воздуха, уровень шума, длину и диаметр воздуховодов и их изгибы, давление системы. Скорость потока воздуха считается стандартной, когда она равна 2,5 — 4 м/с.

Учет количества людей, находящихся в помещении

Рассчитать необходимую мощность вентилятора можно и по другой формуле:

L = N*L_H.

Этот расчет производится, учитывая количество людей в помещении.

• L — необходимая мощность,
• N — количество людей в помещении,
• L_H — норма воздуха на одного человека.

Норма воздуха в состоянии покоя составляет 30 м³/час, при физической активности — 60 м³/час.

Для жилых помещений используется показатель 60 м³/час, там, где человек отдыхает, например, спальня, допускается принять за норму 30 м³/час, так как во сне необходимо меньше кислорода.

За количество людей принимаются те люди, которые находятся в помещении постоянно. Если к вам пришли гости, не нужно из-за этого увеличивать мощность вентилятора.

Повышенное количество влаги

Оборудование ванной комнаты может отличаться от других видов вентиляции, так как там всегда повышенная влажность. Чтобы избежать короткого замыкания, необходимо использовать специальный брызгозащищенный вариант вентилятора. Он не позволит влаге попадать в воздуховод.

Современный рынок предлагает множество вариантов вытяжных вентиляторов. Они отличаются по производительности, потребляемой мощности, уровню шума, размерам и назначению. Выбрав необходимую вам модель, вы сможете обеспечить себя и близких вам людей свежим воздухом.

Апр 7, 2018В санузлах вытяжная вентиляция необходима для циркуляции воздуха – из помещения удаляется влага и сырость, способствующие образованию грибка, плесени, размножению в стенах болезнетворных микробов. Норма воздуха, проходящего через ванную, составляет для отдельной ванной 25 м3/ч, а для совмещенной 50 м3/ч. Вентиляционные системы делятся на два вида – естественную и принудительную.

Виды вытяжки для ванной

Естественная вентиляция происходит благодаря перепадам давления и температуры различных слоев воздуха. Можно проветривать ванную, открыв дверь в нее, но влажный воздух распространится по всему жилищу. Для многоквартирных домов вытяжки из разных квартир врезаются в общую вентиляционную шахту, а в частных домах все вентиляционные каналы продумываются и монтируются на этапе строительства дома. В интерьере ванной комнаты вытяжка обычно закрывается прямоугольной решеткой. На многочисленных фото можно заметить, что располагается вытяжка в ванной максимально высоко от пола, в идеале вообще на потолке. Это обусловлено тем, что более теплый и насыщенный углекислотой воздух подымается вверх.

Эффективность работы вентиляции можно проверить, приставив к вытяжному отверстию горящую свечу – пламя должно отклониться сильно, угол отклонения должен составить около 45 градусов.

При монтаже естественной вентиляции допускается объединить несколько вытяжек на одном этаже. Рекомендуется использовать трубы для вентиляции из гладкого материала, например, пластиковые. Это будет способствовать увеличению производительности системы. Следует свести к минимуму количество углов и поворотов в вентиляции, а если они необходимы – максимально их сгладить. Преимуществами естественной вытяжки для ванной являются отсутствие электропотребления и практически полная ее бесшумность. Принудительная вытяжка для ванной подразумевает наличие вентилятора, обратного клапана, каких-либо электромеханических устройств. Обратный клапан препятствует проникновению в жилье воздуха из вытяжек в соседних квартирах. Производительность такой системы выше, чем при естественной вытяжке, и монтаж ее рекомендуется, если естественная вентиляция не обеспечивает достаточной циркуляции воздуха.

•
•
•
•
•
•

•
•
•
•
•
•

В санузлах не должно быть приточной вентиляции, должна быть только вытяжная. Естественный ток воздуха происходит за счет зазора между низом двери в ванную и полом. В случае, если дверь в ванную с порогом, рекомендуется оставлять ее приоткрытой. Наилучшим образом будет работать потолочная вытяжка для ванной, поскольку теплый влажный воздух будет беспрепятственно покидать помещение через расположенную на потолке вентиляционную шахту.

Виды вентиляторов

Вентиляторы делятся на два основных вида: Осевые – насаженная на вал крыльчатка, лопасти которой расположены под малым углом, и приводимая в действие от электромотора. Охлаждение вентилятора происходит за счет втягиваемого им воздуха. Простая недорогая конструкция, недостатком которой является относительно небольшая мощность потока, создаваемая вентилятором. Радиальные – принцип действия таких вентиляторов заключается в том, что воздух засасывается в центре вентилятора, попадая в кожух с лопастями, расположенными так, чтобы создавать в центре разрежение воздуха.

За счет центробежной силы от центра воздух вытесняется к краям вентилятора и выводится через находящийся на боковой стенке устройства патрубок. Характеризуются бесшумностью при работе и большей производительностью, чем осевые.

•
•
•
•
•
•

•
•
•
•
•
•

Вентиляторы поставляются как в базовой комплектации, так и с таймером и датчиком влажности. Вытяжка для ванной с вентилятором, оборудованным датчиком влажности, или гиростатом, позволяет значительно уменьшить энергопотребление системы и сберечь моторесурс вентилятора.

• Сидячие ванны, которые можно установить в маленькой ванной комнате
• Подключение стиральной машины автомат без водопровода на даче или в деревне
• Обзор насосных станций для водоснабжения дома: схемы подключения и правила монтажа

Также приемлем вариант вентилятора с таймером, выключающим электропитание через определенное время. Мощность вентилятора составляет, как правило, от 7 до 20 Вт, а издаваемый им шум не должен превышать 30 Дб. Громкость звука более 35 Дб может раздражать человеческой слух. Экономить на вытяжке в ванной комнате не стоит, поскольку в конечном итоге застоявшийся воздух в санузлах может отрицательно сказаться на самом главном ресурсе человека – на здоровье. Достаточно ли хорошо функционирует вытяжка можно оценить по наличию или отсутствию неприятного, затхлого запаха в помещении, а также конденсата на стенах.

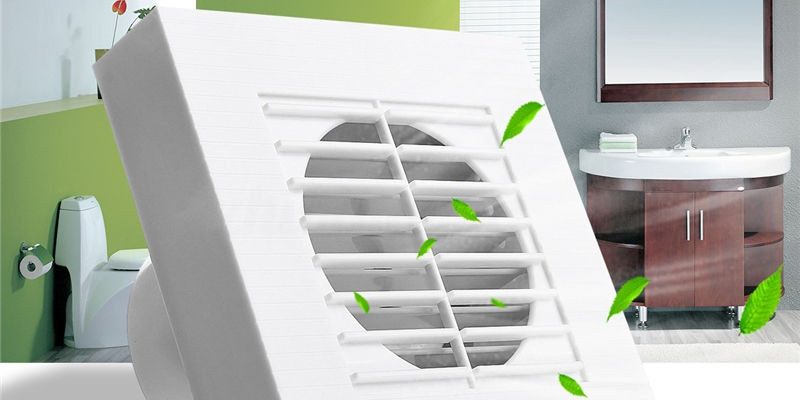

Фото вытяжек в ванную

• •
  •
  •
  •

Подвесной унитаз с инсталляцией: рекомендации по выбору и установке

Декоративные экраны на батарею отопления: обзор видов решеток и установка своими руками

Гигиенический душ для унитаза: пошаговое руководство по установке

• •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •

Как рассчитать количество секций радиатора на комнату: методы расчета

Как прочистить канализацию и устранить засоры в домашних условиях

Как стравить воздух из батареи отопления: пошаговая инструкция

Также рекомендуем посетить: Используемые источники:

• https://sovet-ingenera.com/vent/raschety/vytyazhka-dlya-vannoj-i-tualeta.html
• https://ventbazar.ua/blog/kak-vybrat-vytyazhnoj-ventilyator-dlya-doma.html
• https://aeroclima.ru/ventilyaciya/v-vannoj/
• https://ventilsystem.ru/ventilyaciya/elementy/ventilyatory/raschet-proizvoditelnosti-vytyazhnogo-ventilyatora.html
• http://vannajainfo.ru/vytyazhka-v-vannuyu/
