Для повышения эффективности систем отопления и горячего водоснабжения в их оснащение включают рециркуляционный насос, задача которого состоит в том, чтобы не только повысить давление транспортируемой по ним среды, но и обеспечить ее циркуляцию в непрерывном режиме. В некоторых случаях (в частности, при обустройстве автономных систем горячего водоснабжения и отопления) только рециркуляционный насос способен справиться с этой задачей.
Циркуляционный насос в системе горячего водоснабжения
Прежде чем оснащать рециркуляционным насосом систему горячего водоснабжения или отопления, следует разобраться в том, как устроено данное оборудование. Желательно также изучить принцип работы циркуляционного насоса.
Назначение и область применения
У насосов для рециркуляции горячей воды очень важная функция. При помощи таких устройств обеспечивается работа в требуемом режиме замкнутых трубопроводов, по которым транспортируется горячая вода. Нагнетая жидкость в трубопровод за счет вращения специальных элементов, рециркуляционные электронасосы повышают напор перекачиваемой ими жидкой среды и, соответственно, скорость ее перемещения.
Чаще всего рециркуляционными насосами оснащают системы отопления, что позволяет повысить не только эффективность, но и экономичность последних. Большинство таких систем, как известно, работает за счет теплоносителя, который, перемещаясь по трубопроводу, отдает тепло в помещение. Нагрев теплоносителя (в данном случае перед его подачей в трубопровод) обеспечивается котлом, бойлером или водонагревателем. После прохождения всего отопительного контура вода должна вернуться к нагревательному оборудованию, где ей снова придается требуемая температура.
Схема рециркуляции ГВС
Без использования специального насосного оборудования циркуляция воды в системе отопления будет протекать медленно, а в некоторых случаях может вообще не протекать, так как напор потока теплоносителя, никаким образом дополнительно не увеличиваемый, будет гаситься элементами трубопровода. Результат этого – неравномерно прогретые отопительные трубы и, соответственно, некомфортная температура в помещениях дома.
Циркуляционный насос для горячего водоснабжения повышает напор и давление горячей жидкости, перемещающейся по замкнутому трубопроводному контуру. Особенно актуально применение циркуляционных насосов для горячей воды в трубопроводных системах домов площадью более 200 м2, в которых имеется несколько точек водозабора, а бойлер установлен в отдельном помещении или в подвале. Вода в таких трубопроводах (как правило, достаточно протяженных), если в них не предусмотрена система рециркуляции при помощи специального насоса, остывает достаточно быстро. Это приводит к тому, что при открытии крана приходится долго ждать, пока из него польется нагретая до требуемой температуры жидкость.
Кроме того, при открытии сразу некоторых кранов в водозаборных точках напор воды в них падает, потому что давление жидкости, перемещающейся по трубопроводу самотеком, ничем дополнительно не поддерживается. Для решения именно таких проблем, с которыми сталкиваются владельцы частных и жители многоквартирных домов, предназначен насос ГВС, обеспечивающий принудительное перемещение, а также создание стабильного напора и давления воды в системе горячего водоснабжения.
Рециркуляционный насос не следует устанавливать вблизи баков и водонагревателей, тепло от которых может действовать на термостат
Использование циркуляционного насоса для отопления и горячего водоснабжения частного дома, кроме вышеперечисленных преимуществ, позволяет экономить на затратах на энергоносители. Поскольку в системах с рециркуляцией вода от котла транспортируется по трубам принудительно и значительно быстрее достигает всех точек водозабора и радиаторов отопления, ее температура при такой транспортировке снижается незначительно. Котлу, если в обслуживаемом им трубопроводе предусмотрена принудительная рециркуляция воды, требуется меньше времени, чтобы нагреть ее, соответственно, расход энергоносителей, используемых для работы нагревательного оборудования, снижается.
Насосы для циркуляции горячей воды активно используются для оснащения систем «теплый пол», схема которых предполагает наличие протяженного трубопроводного контура сложной конфигурации, состоящего из труб небольшого диаметра. Насос циркуляционный в таких случаях обеспечивает постоянное движение теплоносителя по трубам.
Циркуляционный насос является обязательным элементом системы теплых полов
Особенности конструкции
Для циркуляции ГВС используются преимущественно центробежные насосы с «мокрым» ротором. У такого циркуляционного насоса принцип работы довольно прост.
- Вода, поступающая в камеру рециркуляционного насоса через входной патрубок, захватывается лопатками рабочего колеса, вращение которому сообщается от вала приводного электродвигателя.
- На воду начинает воздействовать центробежная сила, которая отбрасывает ее к стенкам рабочей камеры, где создается повышенное давление.
- Под воздействием давления, сформированного центробежной силой, жидкость выталкивается в напорную магистраль рециркуляционного насоса.
- Всасывание в рабочую камеру очередной порции горячей воды происходит за счет того, что в центральной части такой камеры при протекании вышеописанных процессов создается разрежение воздуха.
Устройство центробежного циркуляционного насоса с «мокрым» ротором
Следует иметь в виду, что для отопления и ГВС не подойдет обычный центробежный насос для воды, так как условия эксплуатации такого оборудования не предусматривают высокой температуры перекачиваемой жидкости. Для изготовления насосов, при помощи которых осуществляется рециркуляция горячей воды, используются материалы, отличающиеся устойчивостью к повышенным нагрузкам и воздействию высоких температур. Кроме того, такие электронасосы, работающие преимущественно внутри помещений, должны отличаться малошумностью, чтобы не делать условия проживания в частном или в многоквартирном доме дискомфортными. Не менее важными характеристиками электронасосов для циркуляции ГВС являются компактность и экономичность в плане потребления электроэнергии.
Подбирая насосное оборудование, которое должно будет работать с горячей водой, также следует иметь в виду, что насосы для рециркуляции ГВС по условиям эксплуатации отличаются от устройств, используемых для оснащения отопительной системы. Так, модели насосов для котельной рассчитаны на перекачивание воды, температура которой доходит до 90°, в то время как устройства, обеспечивающие циркуляцию ГВС, могут работать с жидкой средой, нагретой до 65°. Таким образом, они не взаимозаменяемы, хотя при необходимости электронасос для отопления можно использовать для обеспечения циркуляции горячей воды в системах ГВС. Однако производить замену таких устройств в обратном порядке нельзя.
Бытовые насосы предназначены для рециркуляции воды в небольших системах горячего водоснабжения
Основные характеристики
Выбирая циркуляционный насос для ГВС или отопления, следует обращать внимание на следующие характеристики:
- производительность – количество жидкости, которое рециркуляционный электронасос способен перекачать в единицу времени (м3/час или литр/мин);
- напор или создаваемое насосом давление жидкой среды (метры водяного столба или Па);
- мощность, потребляемая рециркуляционным насосом (Вт);
- способ управления устройством (посредством таймера или датчика температуры).
Поскольку рециркуляционными насосами перекачиваются небольшие объемы жидкости, которая перемещается в отопительных трубах или водопроводе с небольшой скоростью, то высокие мощность и производительность таким устройствам не требуются. Так, для поддержания температуры воды в бытовых системах отопления и водопотребления, длина которых не превышает 40–50 метров, будет вполне достаточно рециркуляционного насоса с производительностью 0,2–0,6 м3/час.
Насос Grundfos с пропускной способностью 3.3 куб. м/час
В плане потребления электричества насосы для котельной и ГВС также экономичны, так как их мощность в зависимости от модели составляет от 5 до 20 Вт. Этого вполне достаточно для того, чтобы водяной электронасос был в состоянии обеспечивать эффективную циркуляцию по трубам горячей воды в частном доме.
Очень важно правильно подобрать циркуляционный насос по такому параметру, как напор потока жидкой среды, который он способен создавать.
Чтобы правильно выбрать насос по данной характеристике, можно руководствоваться следующими рекомендациями при подборе рециркуляционного оборудования для систем отопления и ГВС как небольшого жилого строения, так и большого коттеджа в несколько этажей.
- Если трубы, по которым насос должен обеспечивать циркуляцию жидкой среды, расположены на одном уровне, то подбираем оборудование со значением напора 0,5–0,8 метров водяного столба.
- Если в доме несколько этажей, рециркуляция ГВС должна обеспечиваться на нескольких уровнях трубопровода, а значит, следует учитывать высоту, на которую необходимо поднимать жидкость.
Чтобы в системах отопления и ГВС рециркуляцию жидкой среды сделать более эффективной, насосы следует выбирать с некоторым запасом по создаваемому напору.
Способы управления оборудованием
Поскольку расход горячей воды жильцами дома осуществляется периодически, по мере надобности, то нет никакого смысла в том, чтобы насос рециркуляции ГВС функционировал в постоянном режиме. Работа рециркуляционного насоса для воды в режиме периодического включения и отключения снижает нагрузку как на само оборудования, так и на трубопровод в целом. Обеспечить функционирование рециркуляционных насосов в периодическом режиме можно двумя способами:
- с использованием датчиков температуры;
- с применением таймера (включение и отключение электронасоса по расписанию).
Разница между такими элементами управления рециркуляционными помпами заключается как в их конструктивном исполнении, так и в принципе действия.
Управление при помощи датчика температуры
Данный способ управления работой рециркуляционного насоса предполагает использование температурного датчика, рабочая часть которого находится в постоянном контакте с транспортируемой по трубопроводу жидкостью. Когда температура воды в системе ГВС или в отопительной системе снижается до критического значения, датчик автоматически включает рециркуляционный электронасос, а когда температура жидкости поднимается до требуемого уровня, отключает его. Применение температурного датчика для управления работой рециркуляционного насоса позволяет поддерживать стабильную температуру жидкости в обслуживаемом трубопроводе. Удобным при использовании температурного датчика является и то, что его можно отрегулировать на любые значения температуры, при которых он будет срабатывать.
Рециркуляционный насос Grundfos с термостатом (датчиком температуры)
Управление посредством таймера
Бытовые рециркуляционные насосы могут оснащаться таймерами, которые будут включать и отключать оборудование по определенному расписанию. Время срабатывания таймера и продолжительность работы оборудования рассчитываются в зависимости от протяженности трубопровода и объема жидкости в нем, при расчете также учитываются тепловые потери в трубах и производительность помпы.
Используя таймер, можно увеличить период между отключением рециркуляционного насоса и его последующим включением вплоть до недели. Данная опция особенно актуальна в тех случаях, когда в горячей воде в определенный период нет необходимости, соответственно, включать насос и нагружать его вхолостую также нет смысла.
Рециркуляционный насос с встроенным таймером
При использовании насоса для рециркуляции воды важно также знать, как подключаются такие устройства к системам отопления и ГВС. Существуют две основные схемы подключения рециркуляционного насоса:
- последовательная (электронасос подключается к одному контуру трубопровода, который обслуживает все водозаборные точки);
- параллельная (рециркуляционное оборудование подключается к нескольким контурам трубопровода вместе с коллектором).
В автономной системе горячего водоснабжения (ГВС) часто используется циркуляционный насос. Если источником тепла является котел, а значительная порция горячей воды накапливается в бойлере, то насос перекачивает постоянно воду от аккумулирующей емкости к теплообменнику и обратно. Если имеется в виду рециркуляционный насос для горячей воды, то он избавляет от самого сильного разочарования автономных систем ГВС – делает так, чтобы при открытии крана не пришлось долго ждать, пока горячая вода дойдет от бойлера до потребителя по трубам.
Содержание
Принцип работы
Рециркуляционный насос вовсе не обязателен, однако значительно повышает комфорт и даже качество горячей воды. Основная его задача – перекачка воды по трубопроводу в замкнутом контуре от бойлера к точкам забора и обратно. Для этого специально разрабатываются аппараты с малой производительностью, малошумные и низким энергопотреблением. Основное требование к насосам – устойчивость к высокой температуре, стабильная работа при условии, что вода нагревается до 65°С.
В совокупности рециркуляционные насосы для горячей воды все-таки отличаются от насосов для отопления. Последние рассчитаны на температуру вплоть до 90°С и со значительно большей производительностью. Взаимозаменяемость при этом неактуальна. При большом желании насос от отопления можно использовать в рециркуляции ГВС, однако наоборот применять насос нельзя.
Особенно востребован циркуляционный насос в домах площадью более 200 м кв., где бойлер располагается в отдельном помещении или подвале, и имеются несколько точек водозабора, разнесенные по дому. Ждать, пока с труб стечет холодная вода, придется долго, что существенно увеличивает расход. Если в бойлере вода нагревается до 65-80°С, то погибают почти все болезнетворные бактерии, однако в трубах, где вода остывает, они способны активно размножаться.
Регулярная прокачка воды по трубам устраняет эти проблемы на корню. Однако за счет теплопотерь в трубах возрастает нагрузка на котел или водонагреватель, так что установка рециркуляционного насоса в меньшей степени сказывается на экономии и отвечает в первую очередь за комфорт жильцов.
Чтобы использовать рециркуляционный насос, разводка ГВС по дому должна выполняться в виде закрытого контура, замкнутого на бойлере. От него уже выполняется подключение всех точек забора воды. Если брать воду с верхней части бойлера, то это будет считаться началом контура, тогда насос устанавливается на втором входе в бойлер, расположенном в нижней части аккумулирующей емкости на одном уровне с входом на подачу холодной водопроводной воды.
Циркуляционный насос обязательно устанавливается совместно с обратным клапаном, который предостережет от обратного хода воды в контуре, ведь при этом по трубам будет течь только холодная вода, завязанная на нижней части бойлера и входном водопроводе.
Характеристики
В списке основных характеристик циркуляционных насосов:
- производительность, м3/час (литр/мин);
- напор, создаваемое давление, метры или Па;
- потребляемая мощность, Вт;
- способ управления (по таймеру или датчику температуры).
Мощность и производительность для рециркуляционного насоса нужна небольшая. Необходимо перекачивать воду только в тубах с малым внутренним объемом, притом с небольшой скоростью. Достаточно аппарата с производительностью всего 0,2-0,6 куб.м/час, чтобы постоянно поддерживать температуру воды в трубах протяженностью до 40-50 метров.
Потребление насоса так же низко и составляет от 5 до 20 Вт. Этого достаточно для стабильной работы и выполнения поставленной задачи.
Важнее подобрать правильно напор, создаваемый насосом. Чаще в доме или тем более квартире разводка выполняется по одному этажу на одном уровне, тогда и достаточно напора, эквивалентного 0,5-0,8 метрам водяного столба. Однако если необходимо обеспечить беспроблемную циркуляцию воды в доме с несколькими этажами, то и насос должен справляться с подъемом воды на заданную высоту, притом с запасом. Производительность насоса напрямую зависит от фактически установленной нагрузки.
Конструкция
Для циркуляции воды используются центробежные насосы. В них основные элементы – это корпус ракушка, крыльчатка и двигатель. Подача воды происходит в центр крыльчатки. Ее раскручивает двигатель, и под воздействием центростремительной силы вода с напором движется по внешнему краю ракушки к выходному патрубку.
Для рециркуляционного насоса преимуществами являются бесшумность и малые габариты. Потому используются малые насосы преимущественно с мокрым типом ротора. Ротор – это внутренняя подвижная часть двигателя, закрепленная на одном валу с крыльчаткой. Под воздействием переменного магнитного поля от катушки статора ротор приобретает вращательное движение.
Мокрый ротор полностью погружен в перекачиваемую среду. Вода выполняет роль теплоотвода и заодно смазки для опорных подшипников. Наличие воды вокруг подвижных частей двигателя снижает шум и вибрации во время работы насоса.
Способ управления
Вполне допустимо постоянно поддерживать циркуляцию горячей воды в трубах, однако это неэкономично и неоправданно. Горячая вода не используется постоянно. В ночное время пока все жильцы спят бесполезно поддерживать в трубах воду горячей, то же относится и ко времени, когда все на работе или учебе.
Если разводка труб выполнена правильно, то обязательно применяется теплоизоляция, так что раз попав в трубы, горячая вода не остынет моментально. Потому и нет нужды все время перекачивать воду из бойлера в трубы и обратно, достаточно периодической работы насоса, что снижает нагрузку на него и систему ГВС в целом. Говорить про экономию электричества не приходится, так как потребление рециркуляционного насоса невелико.
Используется два основных метода управления:
- по показаниям датчика температуры;
- по таймеру (расписанию).
Оба варианта востребованы, хоть и существенно отличаются по принципу действия.
По датчику температуры
Блок управления насосом в этом случае опирается на показания температурного датчика, погруженного в воду внутри труб контура. Работа насоса возобновляется, как только вода остыла до определенного порогового значения температуры. Такой подход существенно снижает нагрузку на оборудование, постоянно поддерживает воду в трубах нагретой. Кроме этого повышается безопасность ГВС. Установив достаточно большой порог срабатывания, вода чаще прокачивается через бойлер, где дополнительно греется и обеззараживается.
По таймеру
Блок управления попеременно включает и выключает насос исходя из временных задержек, установленных в настройках. Точно зная параметры системы ГВС, протяженность труб и их внутренний объем, теплоизоляцию и средние теплопотери, можно подобрать оптимальное время, за которое вода не успеет остыть. Насос включается от сигнала таймера и перекачивает всю воду. При этом продолжительность работы так же рассчитывается исходя их объема труб и производительности насоса.
Еще одно преимущество таймера – это возможности составлять расписание для работы рециркуляционного насоса на сутки или даже неделю. Именно в этом случае учитывается время простоя, когда горячей водой не пользуются.

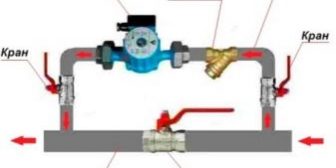

Схемы монтажа
В зависимости от количества точек подключения и протяженности труб выбирается способ подключения циркуляционного насоса и разводка труб:
- последовательное соединение с одним контуром;
- параллельное подключение с коллектором.
В первом случае все точки водозабора подключаются последовательно и в одном контуре. Это выгодно, если без труда можно объединить санузлы и кухню одной водопроводной трубой без лишних затрат материала и достаточно коротким маршрутом. Есть только одна особенность, которая больше касается напорного насоса, а не циркуляционного. Если будут открыты несколько точек забора воды одновременно, то давление в каждой из них будет делиться поровну. Как вариант, это решается установкой редуктора на каждый кран и выбором более мощного насоса.
Параллельное подключение решает проблему с давлением и распределением воды с помощью коллекторной группы и компактного размещения редукторов. В этом случае рециркуляционные насосы необходимо установить в каждом отдельном контуре или подобрать один более производительный насос на все группы разом. Такая разводка необходима при наличии нескольких санузлов в доме, разнесенных далеко друг от друга и от кухни, или когда при последовательном подсоединении общая длина маршрута становится слишком большой.
Главная / ГВС
В помещениях с большой длиной трубопровода горячего водоснабжения используются циркуляционные насосы. Они устанавливаются в отдельном контуре.
Циркуляционный насос для ГВС делает возможным поступление воды необходимой температуры сразу после открытия крана.
Конструкция
Рециркуляционный насос не имеет большой мощности и производительности. Устройство перекачивает теплоноситель на небольшие расстояния.
Нагнетания высокого показателя давления от циркуляционного насоса для ГВС не требуется. Изделие состоит из корпуса, крыльчатки и электрического двигателя. Под действием магнитного поля при поступлении напряжения на обмотки двигателя его якорь начинает вращаться.
Насос с сухим ротором
В устройствах такого типа водяная среда находится отдельно от деталей электрического двигателя. Мотор имеет воздушное охлаждение.
Устройство с сухим ротором
Отличительной особенностью агрегатов с сухим ротором является высокий коэффициент полезного действия. Вращающиеся детали электрического двигателя нуждаются в периодической смазке. Это необходимо для снижения степени трения между комплектующими.
С мокрым ротором
Просто такого типа крыльчатка и якорь электрического двигателя полностью погружены в водяную среду. Агрегаты с мокрым ротором имеют низкий коэффициент полезного действия.
Преимуществом устройств данного типа является отсутствие необходимости в смазке вращающихся деталей электрического двигателя. Охлаждение частей осуществляется водой.
Мокрый ротор. Источник фото: fl.ru
Рециркуляционные насосы с мокрым ротором отличаются низким уровнем шума при работе. Это позволяет использовать их в жилых помещениях, как в дневное, так и в ночное время суток. Часто подобные аппараты применяются в квартирах и домах.
Принцип действия
Циркуляционные насосы используются для постоянного перемещения жидкости в системе горячего водоснабжения. Для их подключения необходима установка накопительной емкости. Забор жидкости осуществляется через входной патрубок насоса, при этом создается разрежение, и вода из накопительного бака поступает в контур.
Крыльчатка насоса перекачивает жидкость, нагнетая давление в выходном патрубке, одновременно с этим остывшая вода поступает обратно в ёмкость. Таким образом, при постоянной работе помпы осуществляется непрерывная циркуляция теплоносителя в системе.
Принцип работы насоса в схеме
Как подобрать насос для ГВС
При выборе помпы необходимо учитывать технические характеристики определенной модели. Это позволит приобрести рециркуляционный насос, по своим параметрам подходящий под определённую систему горячего водоснабжения.
При выборе учитываются:
- уровень шума. В зависимости от модели степень шумности может отличаться. Для жилого помещения лучше подобрать тихий насос;
- напор подаваемой жидкости. Измеряется максимальной высотой водяного столба. Если контур ГВС расположен в одной горизонтальной плоскости с помпой, подойдут модели с высотой столба 50 – 80 см. Для высоких зданий и сооружений необходимо учитывать этот параметр с запасом;
- потребление электроэнергии. В зависимости от модели насоса его показатели мощности могут отличаться.
Как подключить
Для правильного включения в контур горячего водоснабжения насоса необходимо строго следовать инструкции по эксплуатации приложенной производителем. При наличии систем защиты, предусмотренных заводом-изготовителем, их установка является обязательной.
Подключение осуществляется в следующей последовательности:
- Подбор места для установки. Лучше монтировать помпу в отдельном кармане. Такой способ установки позволит при необходимости исключить её из системы. Это может понадобиться для проведения профилактических мероприятий или ремонта.
- Прекращение водоснабжения и слив жидкости из контура. Проведение работ при наличии воды в системе запрещено. Это может привести к затоплению помещения.
- Удаление части трубопровода. Обрезка металлических труб осуществляется углошлифовальной машиной или другими инструментами. Для пластиковых трубопроводов применяют специализированные ножницы. Они делают ровный срез, что положительно влияет на качество пайки. Подключение. Источник фото: bakilux.com.ua
- Монтаж резьбовых соединений и установка помпы.
- Подключение к бытовой электрической сети. Включение прибора в электросеть должно производиться в строгом соответствии с инструкцией по эксплуатации.
- Пуск и наладка агрегата.
Первый запуск
Перед тем, как включить насос, необходимо исключить наличие воздуха в системе. Для этого в трубопровод подачи нагнетают давление воды, до тех пор, пока жидкость не потечёт из трубы обратки. Запуск насоса без воды в системе не рекомендуется. Это может привести к быстрой поломке устройства.
Управление насосом
Круглосуточная циркуляция воды в системе является экономически невыгодной. В зависимости от способа управления различают 2 вида рециркуляционных насосов:
- Управляемый блоком управления исходя из показаний температурного датчика. Рециркуляция воды в системе осуществляется по мере ее остывания. Датчик монтируют в контур для циркуляции горячей воды. Когда температура жидкости находится в установленных пределах, ротор электродвигателя и крыльчатка, перекачивающая жидкость, останавливаются. По мере падения показателя насос автоматически выключается. Это позволяет постоянно поддерживать температуру жидкости в нужном диапазоне. Насосом управляет контроллер, в зависимости от температуры наружного воздуха
- Управляемый таймером. Насос рециркуляции ГВС автоматически включается и выключается через определенный промежуток времени. Временной промежуток между срабатываниями устанавливаются пользователем. При этом нужно рассчитать длину контура, скорость движения жидкости и наличие теплопотерь. В зависимости от модели можно программировать устройство на 24 часа или на 7 дней.
Какой насос лучше Grundfos или Wilo
Содержимое:чем нужен насос для ГВСНедостаток напора горячей воды, при открытии крана, достаточно распространенное явление, встречающееся в частных и многоквартирных домах. Одно из эффективных средств решения проблемы – циркуляционный насос для ГВС.Установка насосного оборудования на ГВС, согласно существующим строительным нормам, является необязательной для помещений с отапливаемой площадью до 500 м², на практике, монтаж может потребоваться даже при наличии 2-3 отдельных точек горячего водоразбора.
Зачем нужен насос для ГВС
Циркуляционный насос ГВС предназначен для создания давления и постоянной циркуляции воды в бытовых системах водоснабжения. После открытия крана, приходится долгое время ждать, пока вода станет горячей, и чем дальше от ввода ГВС расположена водоразборная точка, тем больше времени для этого необходимо. Давление в системе не всегда соответствует даже минимальным требованиям, не давая нормально помыться.Циркуляционные насосы для ГВС устанавливают для следующих целей:
- Обеспечить стабильное давление в системе – для этого горячую воду отводят в специальную буферную емкость, после чего под давлением подают на точки водоснабжения.
- Обеспечить моментальную подачу горячей воды – циркуляционный насос для горячего водоснабжения подключают к замкнутому трубопроводу. Вода постоянно находится в движении. Благодаря циркуляции, остывшая жидкость смешивается с нагретой. В результате, сразу после открытия крана, потребителю подается горячая вода.
Параметры отечественного водоснабжения делают необходимой установку ГВС как в частных, так и в многоквартирных домах.
В чем разница циркуляционных насосов для отопления и ГВС
Применение циркуляционного насоса в системе горячего водоснабжения имеет свои особенности, отличающиеся от использования станций в водяных контурах отопления. По этой причине, циркуляционное оборудование для каждой системы не является взаимозаменяемым.Отличия циркуляционных насосов заключаются в следующем:
- Производительность – насосы отопления имеют больший запас мощности, который просто бессмыслен для ГВС. При необходимости можно поставить циркуляционное оборудование для систем обогрева на воду, но не наоборот. Некоторые производители, специально для этой цели предлагают сдвоенные насосы с двумя электродвигателями. Модуль одновременно подключается к ГВС и отоплению.
- Корпус – еще одним отличием моделей для отопления, от насосов для ГВС, является материал корпуса. В станциях для горячего водоснабжения, конструкция выполнена из латуни, сверху закрыта термоизоляционным кожухом. На отопление ставят чугунные приборы.
Несмотря на внешнее сходство, насосное оборудование для систем отопления и ГВС, не является взаимозаменяемым. Исключение составляют «сдвоенные насосы», предлагаемые многими ведущими европейскими производителями.
Как работает циркуляционный насос в системе горячего водоснабжения
Принцип работы циркуляционного насоса системы ГВС практически идентичен тому, что используется в системах отопления. Целью установки является повысить и стабилизировать недостающее давление водоснабжения.Циркуляционные насосы в системах ГВС частных жилых домов работают следующим образом:Большинство моделей насосного оборудования, предназначенных для нужд горячего водоснабжения, имеют электродвигатели на основе «мокрого ротора». Все двигающиеся части полностью погружены в водную среду. «Мокрая» конструкция имеет множество достоинств: отсутствие необходимости в обслуживании, бесшумность работы, малые затраты электроэнергии.Наряду с этим, существует опасность сухого хода. Теплоноситель играет роль смазочного материала. Без смазки, подшипники моментально выходят из строя.Циркуляционные насосы, применяемые в системах ГВС многоэтажных жилых домов, часто называют повысительными, так как их задача, в основном, сводится к созданию достаточного давления системы водоснабжения.
Как подобрать насос для системы ГВС
Подбор циркуляционного насоса для горячей воды может оказаться нелегким, даже для профессионала. Во время выбора учитывают несколько факторов:Наиболее удобными в эксплуатации, считаются модели с электронным управлением. Насос поставляется в комплекте с термостатом, встроенным в корпус. Автоматика самостоятельно исследует интенсивность потребления воды и по результатам подбирает необходимый рабочий режим. Таймер включения-отключения позволяет модулю автономно переходить в «ночной режим», для экономии электроэнергии.Средний срок эксплуатации насоса составляет 7-9 лет. На практике, станция, при умеренных нагрузках, гарантированно отработает не менее 10 лет.
Как сделать расчет напора насоса ГВС
Точный расчет параметров насоса можно сделать только после получения следующих данных:Необходимый напор циркуляционного насоса ГВС должен быть достаточным для создания комфортного давления при одновременном включении кранов, во всех водоразборных точках. Как проводится расчетный напор горячего водоснабжения:Такие расчеты помогают получить усредненный расход тепла горячей воды через циркуляционный насос, что достаточно для выбора подходящего оборудования для небольшого частного дома. Помощь в расчетах и подборе подходящей модели оказывают он-лайн калькуляторы.Подсчеты при организации ГВС с циркуляционным насосом в многоквартирном здании и коттеджах большой площади, должна выполнять проектно-монтажная организация, которая будет нести ответственность за работоспособность системы.
Какие фирмы производят насосное оборудование для ГВС
Существует около десятка различных компаний, изготавливающих насосное оборудование специально для ГВС. Стоимость насоса варьируется в зависимости от производителя и технических характеристик, от 5 до более 100 тыс. руб. Приобретать дешевые модули не рекомендуется, так как зачастую, за низкой стоимостью срывается некачественная подделка.Лучшими производителями насосов для ГВС считаются:
- Grundfos – крупнейший производитель насосного оборудования. В ассортименте представлена линия экономичных насосов с электронной автоматикой для управления. В конструкции присутствуют датчики давления, защита от сухого хода. Управление осуществляется посредством нажатия клавиши «пуск».
- Wilo – еще один немецкий производитель, пользующийся популярностью у отечественного потребителя. Покупателю предлагают модели с электронным и механическим управлением. Из ассортимента продукции можно выделить насос с датчиком давления, серии Comfort.
- DAB – итальянский производитель, пользующийся популярностью, благодаря более низкой (по сравнению с предыдущими брендами) ценовой политикой. Модели отличаются высоким качеством и надежностью. Адаптированы к отечественным условиям эксплуатации.
Отечественные производители делают основной акцент на производстве оборудования для систем отопления.
Установка циркуляционного насоса в систему ГВС
Монтаж насоса в систему ГВС должен осуществляться в согласии с рекомендациями изготовителя и существующими строительными нормами. Монтажные работы проводят следующим образом:
- Подключение к электросети выполняется через ИБП для питания. После отключения электроэнергии, источник бесперебойного питания продолжает обеспечивать автономную работу оборудования, в течение от нескольких часов до суток. (как правильно подобрать ИБП для насосного оборудования, читайте здесь).
Недостаточное давление в центральной системе водоснабжения, обусловливает необходимость установки циркуляционного насоса на горячую воду в многоквартирных домах и частных строениях, независимо от отапливаемой площади.</li>
Чтобы обеспечить комфорт и уют в помещении, невозможно обойтись без горячей воды, и это касается не только жилых зданий, но предприятий, офисов и других учреждений. Для циркуляции используется специальная система с устройством, которое выполняет свою задачу на высшем уровне.
Речь идет о насосе, который представлен на рынке в широком ассортименте. Его работа заключается в циркуляции жидкости по замкнутому кругу.
Особенности
Данный агрегат позволяет быстро получать горячую воду из крана, без него все происходило бы гораздо медленней. Что касается расходов, они не превышают стоимости обычного бойлера от известных производителей.
Перед покупкой оборудования следует изучить его особенности, главные технические и эксплуатационные характеристики, проанализировать преимущества, чтобы сделать правильный выбор. Циркуляционный насос для ГВС является прибором, который приводит в движение воду в трубопроводе. Помимо этого, устройство предназначено повышать давление в магистральной системе до определенного уровня.
Такие агрегаты устанавливаются в многоэтажных домах, чтобы получать из крана жидкость с одинаковой температурой. Но следует отметить, что насос также обязан сохранять давление, если придется разбирать его в пиковое время. Если несколько кранов открыты одновременно, необходимо соблюдать везде один и тот же напор, а также температуру. Отличительной чертой насоса является небольшой размер, поэтому монтировать его довольно просто, и с этой задачей можно справиться самостоятельно без посторонней помощи. Рециркуляционный агрегат не потребляет много электроэнергии, поэтому его можно назвать экономично выгодным. Оборудование выпускается согласно всем необходимым стандартам.
Устройство
Рециркулятор работает по тому же принципу, как и насосы, используемые в отопительных системах. Главная цель установки заключается в стабилизации и повышении давления водоснабжения, которого не хватает. Замкнутая система оборудования состоит из следующих элементов:
- накопительная емкость;
- регулирующая и запорная арматура;
- насосное устройство;
- контуры, которые подключаются к водоразборным точкам.
Емкость наполняется горячей водой. Диапазон температуры может достигать +100 градусов. Насос должен создавать нужное давление, тем самым заставляет определенный объем жидкости циркулировать постоянно. Как только потребитель открывает кран, получает горячую воду, которая подается под давлением. Это позволяет пользоваться ванной и душем.
Что касается стоимости, то все зависит от модели и производителя, цены начинаются со 100–115 евро и выше.
Насос с мокрым ротором
На рынке представлен широкий выбор моделей такого оснащения. Многие устройства обладают электродвигателем. Все двигающие элементы механизма полностью находятся в водной среде. Эта «мокрая» конструкция обладает рядом преимуществ, такими как:
- необходимость в обслуживании практически отсутствует;
- работает оборудование без лишнего шума;
- потребляет мало электроэнергии.
Водяной агрегат состоит из гильзы, статора двигателя, корпуса насоса, у которого есть два отверстия для монтажа, подшипников и рабочего колеса с лопастями. Детали изготовлены из нержавейки, поэтому не поддаются коррозии. У мокрого ротора есть ряд особенностей, первой из которых является низкий КПД. Важно отметить, что жидкость должна быть чистой без дополнительных примесей, поэтому потребуется установить фильтры. Такое устройство не переносит сухой ход. Оно должно постоянно находилось в водной среде, тогда сохраняется подкачивающий эффект.
Устройство с сухим ротором
Такое оборудование требует применения обычной масляной смазки, чтобы уменьшить трение в подшипниках. Камера двигателя отделена от жидкости благодаря сальнику на валу. Что касается корпуса, то он охлаждается воздухом. К особенностям агрегата можно отнести крупный размер и массу. Это обеспечивает большую мощность, поэтому нередко такое устройство используется в промышленных сферах. КПД высокий, издает шум, поэтому в индивидуальных домах агрегат практически никогда не применяется. Установить такое устройство можно в любом месте, что облегчает задачу.
Способ управления
Поддерживать циркуляцию горячей жидкости постоянно допустимо, хотя это не всегда оправдано экономически. Многие согласятся, что не всегда есть потребность в такой воде, поэтому не нужно, чтобы насос работал безостановочно. Если правильно сделать разводку труб, а также оборудовать теплоизоляцию, то жидкость не будет сразу же остывать. Что касается денежных затрат, это не повлияет на них, так как насосы для рециркуляции недорогие в обслуживании.
Метод управления может быть по таймеру, то есть расписанию, и по датчикам температуры.
Как подобрать?
Чтобы правильно выбрать насос для ГВС, необходимо разбираться в параметрах и характеристиках, а также прислушаться к рекомендациям специалистов, которые помогут сделать выгодную покупку.
К основным показателям относится мощность агрегата. Данная характеристика указывает на количество электроэнергии, которая будет потребляться прибором. При этом мощность влияет и на производительность устройства, что значит количество воды, перемещаемой по трубопроводу за определенный отрезок времени. На работу прибора влияют различные факторы.
Стоит обратить внимание на высоту и протяженность трубопровода, следует учитывать гидравлическое сопротивление, а также дополнительно подключенные к участку системы. Важным аспектом является напор горячей воды, которая подается из крана и даже их количество.
Нельзя приобретать агрегат, у которого производительность превышает необходимое значение. В таком случае будет происходить перерасход электроэнергии. Модели необходимо рассматривать только у проверенных и хорошо зарекомендовавших себя производителей.
Важно изучить отзывы, узнать мнение покупателей, сравнить характеристики. Если нужен насос, чтобы установить его в баню, не нужно брать мощный агрегат, так как он не будет использоваться постоянно. Достаточно обратить внимание на компактные устройства с мокрым ротором, конечно, все зависит от бака с водой, который должен быть наполнен.
Важным моментом является температура окружающей среды, где будет установлено оборудование. Следует убедиться, что насос не подвергнется замерзанию, иначе это негативно скажется на его работе.
Мощность определяется диаметром трубопровода. Чем он больше, тем сильнее будет устройство. Если планируется сезонно использовать горячую воду, тогда не стоит изучать такие варианты.
Бытовые приборы пользуются наибольшим спросом и оптимально подходят для эксплуатации в домашних условиях. Они имеют специальные датчики для экономии воды с энергией, установлен таймер, термостат и автонастройки. Следует учитывать, что насос с сухим ротором оснащен вентилятором для охлаждения, от него исходит дополнительный шум.
Мини-устройство подойдет для небольшой квартиры, где не потребуется подачи большого количества горячей воды. Оно способно перекачивать жидкость и без проблем подавать ее в систему.
Советы
Перед тем как заняться поисками насосного оснащения, необходимо правильно произвести расчет параметров устройства. Только после этого можно определиться с покупкой и вложить средства мудро. К таким данным относится загруженность системы водоснабжения, а также достаточная сила потока. Важным моментом является учет количества кранов, которые могут быть одновременно включены. Необходимо создать одинаковый напор циркуляционного насоса, чтобы давление везде было неизменным.
Если говорить о среднем расходе воды на одной точке, он составляет около ста восьмидесяти литров в час. Если в доме или квартире есть две ванные комнаты и кухня, где находятся краны, лучшим выбором будет установка устройства, пропускная способность которого не меньше 0,7 кубометра в час. Нельзя забывать о гидравлическом сопротивлении общей системы. На давление и напор влияет длина с высотой трубопровода, поэтому эти показатели также необходимо уточнить. Водяной столб в 0,6 метра использует 10 погонных метров контура. К каждой модели и разновидности насосного оборудования производитель всегда добавляет техническую документацию, поэтому стоит изучить все показатели и описание.
Благодаря таким расчетам можно получить средний расход тепла горячей жидкости посредством циркуляционного насоса, что поможет быстро определиться с выбором и облегчить покупку. Конечно, для перекачки воды на крупном предприятии подходит устройство промышленного типа, а для дома – несколько иные модели.
Сегодня расчеты можно произвести в режиме онлайн благодаря электронным калькуляторам, куда вводятся соответствующие показатели, что ускоряет решение задачи. Если насос выбирается для многоквартирного здания или коттеджа с большой площадью, такие расчеты проводятся только квалифицированными специалистами проектно-монтажных организаций, так как они отвечают за работоспособность всей системы.
Чтобы правильно осуществить монтаж насоса в систему горячего водоснабжения, сначала необходимо детально изучить инструкцию и четко следовать рекомендациям производителя. К тому же важными являются строительные нормы, к которым нужно прислушаться.
Для произведения установки потребуется проделать следующие шаги:
- выбирается место монтажа циркуляционного устройства. Модуль должен устанавливаться на обратку, что позволит предотвратить попадание воздуха, что в свою очередь приведет к снижению функциональности всей системы;
- между насосом и накопительной емкостью нужно монтировать обратный клапан;
- перед станцией и после нее устанавливаются отсекающие краны, их количество зависит от потребностей;
- для подключения используется ИБП. Как только электроэнергия отключится, он будет обеспечивать работу устройства в автономном режиме. Продолжительность его работы составляет от нескольких часов до суток.
Конечно, выбирать источник бесперебойного питания необходимо также по определенным параметрам, учитывая правила. Равномерное распределение напора является важной задачей. Для этого используются специальные коллекторы и клапаны, снижающие давление. Нельзя запускать электродвигатель вхолостую, что негативно скажется на его работоспособности и устройство быстро выйдет из строя. После установки насоса в системе ГВС необходимо заполнить водяной контур и сделать пробный запуск, чтобы проверить функциональность механизма.
Устройство с мокрым ротором – это простая конструкция, которая не нуждается в регулярном осмотре и даже в ремонте, в чем заключается одно из главных преимуществ данного оснащения. Единственное, чем необходимо будет заниматься – это чистить и заменять при потребности фильтр. Для насосов с сухим ротором обслуживание требуется один раз в два года. Необходимо заменить смазку и прочистить корпус, чтобы устройство работало бесперебойно. При желании можно проконсультироваться с квалифицированными специалистами, чтобы сделать правильный выбор.
В следующем видео вас ждет обзор поверхностного циркуляционного насоса GRUNDFOS UP 15-14 B.
Используемые источники:
- http://met-all.org/nasosy/tsirkulyatsionnyj-nasos-dlya-goryachej-vody-gvs-printsip-raboty.html
- https://udobnovdome.ru/recirkulyacionnyj-nasos-dlya-gvs/
- https://kotle.ru/gvs/tsirkulyatsionnyj-nasos-gvs
- https://avtonomnoeteplo.ru/armatura/374-kak-podobrat-cirkulyacionnyy-nasos-dlya-kotla.html
- https://stroy-podskazka.ru/vodosnabzhenie/nasosy/cirkulyacionnyj—dlya-gvs/
