Пресс-клещи – это инструмент для соединения труб из металлопластика обжимным способом. Он используется для монтажа систем водоснабжения, отопления, при установке тёплых полов, газопроводов и других инженерных систем.
Принцип работы инструмента основан на силе сжатия, которая воздействует на т.н. пресс-фитинг и образует прочное кольцевое соединение.
Что это за инструмент
Пресс-клещи – специальное приспособление для соединения пресс-фитингов с металлопластиковыми (и пластиковыми) трубопроводами. Пресс-фитинги обжимаются на трубе клещами и образуют надежное герметичное соединение. Прессовое соединение в дальнейшем не требует регулярных осмотров, подтягивания либо подкручивания. При правильной установке фитинга система не будет течь долгие годы. Для заливки в штробы и в стяжку допускается применение только пресс-фитингов.
Бывают разновидности для опрессовки концов кабеля в наконечники, закрепления клемм и коннекторов на проводах.
При использовании каких фитингов необходимы пресс-клещи
При сборке элементов трубопровода используются особые соединительные устройства, называемые фитингами. Данные приспособления выпускаются следующих разновидностей:
- переходные – устанавливаются в местах соединения полимерных труб со стальными;
- цанговые – подходят для обжима любых изделий, имеющих цилиндрическую форму (в том числе и для труб);
- пресс-фитинги – зарекомендовали себя как самый надежный и практичный вид фитингов, с их помощью получается качественное и прочное соединение. Допускается их применение при монтаже металлопластикового трубопровода, тогда для установки фитингов потребуются клещи для опрессовки металлопластиковых труб.
Пресс-фитинг для металлопластиковых труб
Сегодня для прокладывания водопроводных и отопительных систем в жилые дома все чаще используются трубы из металлопластика. Они долговечны, надежны и обладают всеми необходимыми гигиеническими и эксплуатационными свойствами. Но качественная работа коммуникаций возможна лишь в том случае, если соединение труб выполнено квалифицированно, поэтому давайте разберемся, каким инструментом лучше воспользоваться.
Назначение и применение
Пресс-фитинги – это альтернатива обычным фланцевым и муфтовым деталям. Чтобы обеспечить прочность и герметичность стыков используется инструмент рычажного типа, приводящиеся в действие вручную или с помощью встроенного привода (пресс-клещи).
Такой способ соединения металлопластиковых труб пользуется популярностью в быту и профессиональной сфере как быстрый, лёгкий и надёжный метод создания внутренних инженерных систем. Узлы, созданные с помощью пресс-фитингов, невозможно разъединить вручную – требуется специальный инструмент и недюжинная физическая сила.
Важно! Благодаря прочности обжимного соединения трубопровод может прослужить до 50 лет, причём его можно устанавливать как над поверхностью стен и пола, так и заливать трубы бетонной стяжкой (например, при монтаже тёплого водяного пола).
Основные виды пресс-клещей
По своему назначению пресс-клещи подразделяются на
- бытовых моделей, предназначенных для применения в домашнем хозяйстве;
- профессиональных моделей, используемых строительными фирмами при больших объемах работ.
Рассмотрим более подробно данные виды инструмента, их особенности, основные достоинства и недостатки.
С ручным приводом
Клещи с ручным приводом
Клещи с ручным приводом чаще используются для проведения работ в домашних условиях. Этому способствует простота их использования и более низкая стоимость по сравнению с профессиональными моделями.
Большинство моделей оснащено универсальной обжимной головкой с набором съемных пресс-вкладышей под различные диаметры труб.
Общими недостатками для них являются: ограничение максимального диаметра соединяемых труб до 26 мм (в некоторых моделях – до 32 мм) и большие габаритные размеры, что вызывает неудобство их использования в труднодоступных местах.
Механические ручные клещи
Они состоят из двух рукояток, соединенных с обжимной головкой посредством шестеренчатого механизма. При сжатии рукояток усилие передается на головку, которая с большой силой сдавливает гильзу соединительного фитинга.
Рукоятки таких клещей обычно делают телескопическими (то есть, их длину можно регулировать). Это позволяет облегчить прилагаемые
Итог:
- Плюс: простая конструкция, низкая стоимость.
- Минус: нужно прикладывать большие физические усилия при опрессовке металлопластиковых труб.
Гидравлические ручные клещи
Гидравлические клещи
Имеют особую конструкцию, при которой на одной из ручек установлен гидроцилиндр, выходной шток которого механически связан с обжимной головкой. Вторая ручка соединена с поршнем гидроцилиндра.
При сжимании рукояток поршень вдавливается в гидроцилиндр, создавая в нем давление, передающееся с помощью выходного штока на обжимную головку.
Итог:
- Плюс: меньше затрачиваемых физических усилий при работе.
- Минус: выше цена, регулярное техническое обслуживание инструмента.
С электрогидравлическим приводом
Все электрогидроприводные модели относятся к категории профессионального инструмента. Они отличаются небольшими размерами и весом, простотой в использовании и высокой производительностью, позволяя легко и быстро проводить большие объемы работ по монтажу труб диаметром до 110 мм.
По типу питания электрогидроприводные модели делятся на:
- сетевые – работающие от обычной бытовой электросети;
- аккумуляторные – автономно работающие от встроенной батареи;
- универсальные – могут работать в двух режимах.
Их цена настолько велика, что приобретать инструмент для самостоятельного использования в домашних условиях нет никакого смысла. Стоимость аккумуляторных и универсальных пресс-клещей значительно выше обычных сетевых моделей.
Для электрогидроприводных клещей используются только съемные универсальные пресс-головки под каждый отдельный диаметр труб из металлопластика.

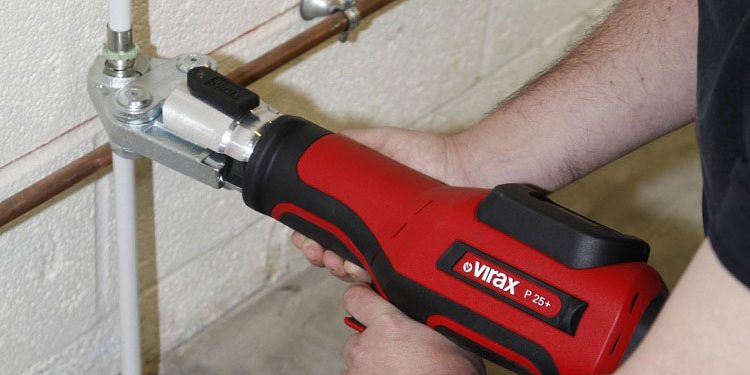

Некоторые модели клещей называют также пресс-пистолетами из-за характерного внешнего вида, напоминающего ручную электродрель с пистолетной рукояткой.
Инструкция по работе с пресс-клещами для металлопластиковых труб
Соединяя части трубопровода клещами для пресс-фитингов, действуйте в такой последовательности:
Процесс обжима
- с торца трубы уберите внутреннюю фаску;
- смените с помощью калибратора овальную форму трубы опять на круглую, ведь при разрезании она могла деформироваться;
- наденьте на обрезанный край трубы обжимную муфту;
- вставьте штуцер с уплотнительными прокладками из резины в трубу; на участке, где металлопластиковая труба соприкасается со штуцером, установите диэлектрическую прокладку (в противном случае может образоваться электрокоррозия);
- на пресс-клещи оденьте вкладыш такого размера, чтобы он соответствовал диаметру устанавливаемых труб;
- произведите опрессовку муфты, используя обжимные клещи для металлопластиковых труб.
В результате обжима должны образоваться две одинаковые дугообразные полосы из металла. Максимально допустимое давление, которое выдерживают стыки труб – 10 бар.
Более подробно с процессом можно ознакомиться при помощи видео ниже.
Обжим пресс-клещами муфты должен быть однократным, повторное воздействие инструментом недопустимо.
Как уже упоминалось, соединение металлопластиковых труб посредством пресс-фитингов считается самым качественным. К преимуществам фасонных изделий этого вида относится то, что они с успехом могут использоваться при монтаже скрытых коммуникаций, когда трубопровод «прячется» в пол или стены, например, в водяной системе теплых полов. Но в связи с необходимостью применения специального монтажного пресс-инструмента, многие потребители отказываются от этой затеи во избежание лишних трат.
Внешний вид готового соединения
Однако к решению проблемы существует несколько подходов:
- обратиться в специализированный сантехнический магазин (или подобное предприятие), где оказываются услуги обжима муфт, если известна точная длина трубопровода;
- найти пункты проката инструмента;
- купить пресс-клещи вскладчину с несколькими знакомыми, которым данное оборудование может пригодиться в будущем, и пользоваться ими по очереди.
Особенности использования
Для соединения металлопластиковых труб обжимным способом требуются специальные элементы – пресс-фитинги. Это особые крепёжные детали, имеющие разнообразное исполнение в соответствии с диаметром трубы и типом расположения. Как и обычные муфты, пресс-фитинги могут иметь форму крестовины, тройника, переходника, заглушки для создания поворотов и разветвлений.
Пресс-фитинг состоит из гильзы и кольца, которые разделены с помощью штуцера и уплотняющих сальников, помещённых в металлический корпус. С помощью этого элемента можно создать прочное соединение, выдерживающие высокие гидравлические и статические нагрузки со стороны рабочей среды, грунта или бетона.
Внимание! Соединение труб с помощью пресс-клещей и обжимных фитингов можно проводить на специальном верстаке, а также непосредственно на участках установки трубопровода в санузле, подвальном помещении, в кухне или комнате. Единственное место, где инструмент не используется – прокладка труб в штробах: там пользоваться пресс-клещами попросту неудобно.
Подробнее о ручных моделях
Учитывая, что пресс-клещи с электрогидроприводом в домашнем хозяйстве практически не используются, ниже мы рассмотрим вопросы, касающиеся только ручных моделей.
Комплектация
Дополнительная комплектация инструмента
Пресс-клещи выпускаются в комплекте с набором сменных вкладышей для и металлическим или пластиковым кейсом (может быть заменен на специальный чехол или сумку).
Диаметр соединяемых труб
Большинство ручных моделей предназначены для монтажа труб диаметром до 26 мм. Некоторые механические модели усиленного типа и ручные гидравлические клещи позволяют монтировать трубы диаметром до 32 мм.
Наличие дополнительных функций
Дополнительная функциональность обеспечивается несколькими опциями:
- Система OPS – обеспечивает оптимизацию прилагаемых усилий за счет встроенных фиксаторов ступенчатого типа.
- Система APS – обеспечивает равномерную нагрузку на гильзу фитинга в зависимости от ее диаметра.
- Система APC – осуществляет автоматический контроль полноты опрессовки гильзы за счет блокировки раскрытия пресс-головки до её полного сжатия.
Фирма-изготовитель
Самые дорогие модели выпускаются рядом европейских производителей (Бельгия, Германия), причем их стоимость в большей степени зависит не от технических параметров оборудования, а от известности брэнда. Тем не менее, можно найти вполне приличные функциональные итальянские и турецкие модели по достаточно доступным ценам.
Китайские пресс-клещи традиционно находятся в низшей ценовой категории, но при этом они неплохо справляются с небольшими объемами работ.
Технические характеристики ручных пресс-клещей, которые можно купить в России
МодельREMS Эко-ПрессVALTEC VTm-293FORApressSTC 500
| Страна | Германия | Италия | Турция | Китай |
| Мах диаметр | до 26 мм | до 32 мм | до 32 мм | до 26 мм |
| Примерная стоимость | 19.800 руб. | 7.700 руб. | 9.500 руб. | 3.300 руб. |
Дополнительная комплектация:
- REMS Эко-Пресс — стальной кейс с набором вкладышей 16, 20, 26.
- VALTEC VTm-293 — сумка с набором вкладышей 16, 20, 26, 32.
- FORApress — пластиковый кейс с набором вкладышей 16, 20, 26, 32.
- STC 500 — пластиковый кейс с набором вкладышей 16, 20, 26.
Советы покупателям
Несмотря на большой выбор опрессовочного инструмента, его приобретение домашним мастером для личного использования в большинстве случаев не представляется оптимальным.
Даже дешевизна ручных китайских моделей не спасает положение, поскольку после прокладки трубопровода инструмент может совсем не пригодиться. Получается, что его покупка для проведения небольшого разового объема работ по монтажу или ремонту явно нецелесообразна.
В данной ситуации лучшим вариантом станет аренда на несколько дней в прокатной фирме, что обойдется в любом случае дешевле самой покупки клещей. При этом у вас появляется возможность за небольшие деньги подобрать качественные пресс клещи для металлопластиковых труб с подходящими параметрами.
Еще одним вариантом может стать покупка клещей вскладчину с соседями или знакомыми, которым тоже в перспективе может понадобится инструмент. В этом случае вы сможете пользоваться им поочередно по мере необходимости.
При подборе пресс-клещей необходимо учитывать их основные технические характеристики и максимальные размеры применяемых при монтаже МП труб. Для этого следует внимательно изучить паспорт устройства и проверить наличие сертификата качества на изделие.
Следует помнить, что использование ненадежного инструмента может привести к плохому качеству соединений и вызвать в дальнейшем серьезные проблемы при эксплуатации трубопроводов.
Основным источником обогрева в системах отопления квартир и частных домов являются радиаторы, отдающие тепло со своей наружной поверхности в окружающее воздушное пространство. Как подключить радиатор отопления к системе, не прибегая к помощи сторонних специалистов.
Кран Маевского для чугунных радиаторов: обзор устройства для стравливания воздушных пробок из систем отопления.
Как работать с инструментом
Технология работ с помощью пресс-клещей несложна и не вызывает затруднений.
Правила техники безопасности
Освещение должно быть достаточным. Нельзя работать на пределе досягаемости, когда приходится тянуться, – необходимо подойти ближе или поменять подмости. Не допускаются манипуляции с лестниц.
Нельзя вставлять пальцы внутрь головки. Запрещается работа неисправным электроинструментом. Нельзя допускать загрязнение аппарата, особенно маслом, смазками, водой и другими скользкими жидкостями.
Нельзя переносить электроинструмент за питающий провод, рывком провода выдергивать вилку из розетки, переносить включенный электроинструмент (когда нажата кнопка «Вкл.»). Очистка и наладка электроинструмента допускается только при отключении от сети. Нельзя подключать электроинструмент с помощью поврежденных шнуров (и вилок), использовать неподходящие аккумуляторы. При работе во влажных помещениях следует использовать аккумуляторные модели или удлинители с устройством защитного отключения (УЗО). В мокрых помещениях и под дождем использовать любой электроинструмент нельзя.
Подготовка труб к соединению
Подготовка труб одинакова для всех видов клещей. Отрезают заготовку нужной длины с помощью ножниц или ножовки. Ножницы предпочтительнее – они оставляют ровный срез без заусенцев. Срез должен быть строго перпендикулярным трубе, не должно быть замятий, сколов, деформаций. Перед тем как обжать соединение, зачищают заусенцы, очищают торец трубы от пыли и грязи. Можно обработать край трубы калибратором, снять фаску.
Как провести опрессовку ручным оборудованием
Фитинг разбирают, надевают на трубу, штуцер вставляют внутрь трубы до упора, натягивают на участок трубы со штуцером гильзу. В гильзе есть отверстие, через которое контролируют глубину входа трубы в фитинг.
Перед обжимом разводят рукоятки пресс-клещей на 180°, проверяют, соответствует ли насадка диаметру обжимаемого фитинга. Вставляют фитинг в насадку – гильза фитинга должна находиться в насадке точно перпендикулярно плоскости клещей. С усилием сводят рукоятки клещей до упора – значит, обжим произошел. Разводят рукоятки и вынимают из клещей соединение фитинг-труба. На фитинге должны быть две кольцевых вмятины.
Все тонкости процесса можно увидеть на нашем видео.
Если труба и фитинг неплотно или косо закреплены, штуцер фитинга шатается, обжатие было проведено с недостаточным усилием – фитинг придется срезать и выкинуть, взять новый и провести опрессовку еще раз. А заодно с помощью другого фитинга нарастить трубу. Или взять новую заготовку. Поэтому следует быть внимательным при проведении работ. Особенность прессовых соединителей – использовать их повторно не допускается, соединение будет негерметичным. Перед запуском или зашивкой/заливкой бетоном систему следует испытать при максимальном рабочем давлении.
Советы по уходу за пресс клещами
Всегда очищать клещи от загрязнений по окончании работы чистой сухой тряпкой. После использования проверяют штифт крепления насадки и открытие-закрытие насадки. Насадка – рабочий инструмент, ремонту она не подлежит. Поврежденную насадку выкидывают. Штифт при необходимости смазывают силиконовой смазкой.
Прессовый инструмент хранят в сухом помещении при температуре, равной температуре эксплуатации. Аккумуляторы хранят отдельно от инструмента и металлических предметов.
На гидравлических и электрических моделях раз в несколько лет проверяют давление в гидросистеме, меняют прокладки и фильтры, замеряют время обжима. Эти работы должны выполняться специалистами.
Как выбрать пресс-клещи для соединения металлопластика?
Выбирать можно любой из типов пресс-клещей – ручной, электрический или гидравлический – в зависимости от объёма и сложности предстоящей работы.
Для разовых и относительно лёгких задач рационально выбирать ручной обжимной инструмент. Если вы меняете трубы отопления в частном доме, то выбирайте менее дорогостоящие ручные обжимные клещи. С их помощью вы успешно справитесь с поставленной задачей, т.к. в большинстве случаев для внутридомовых систем не используются трубы более 20 мм. Приобретение гидравлического или электрического инструмента не оправдывает себя в рамках разовых или нерегулярных работ.
Для профессиональных слесарей или частных пользователей, выполняющих большой объем инженерных монтажных работ, рекомендуется выбрать устройства с гидравлическим или электроприводом. Они способны ускорить процесс соединения и сократить расход сил и времени исполнителей.
Есть и универсальные рекомендации по выбору инструмента:
- лучше всего покупать его в специальном магазине либо у дилера, представляющего популярную торговую марку;
- если предстоит большой объем работ, лучше поискать возможность проката инструмента, чтобы убедиться в целесообразности покупки собственного;
- при выборе производителя желательно ориентироваться на зарубежные торговые марки из Европы или США.
Важно! Любой инструмент нуждается в правильном уходе, а также соблюдении правил эксплуатации. Например, гидравлические и электрические пресс-клещи нежелательно использовать при условиях работы с повышенной влажностью воздуха, т.к. это может привести к заеданию.
- https://vseotrube.ru/instrumenty/press-kleshhi-dlya-metalloplastika: использовано 2 блоков из 6, кол-во символов 4431 (23%)
- https://InfoTruby.ru/material/press-kleshhi-dlya-metalloplastikovyh-trub: использовано 4 блоков из 6, кол-во символов 3813 (19%)
- http://teplius.ru/truby/metalloplastikovye/press-kleshhi.html: использовано 2 блоков из 4, кол-во символов 6932 (35%)
- https://aqua-rmnt.com/uchebnik/oborudovanie/press-kleshhi-dlya-metalloplastikovyx-trub.html: использовано 1 блоков из 3, кол-во символов 1223 (6%)
- http://vse-o-trubah.ru/kleshhi-dlya-metalloplastikovyh-trub.html: использовано 2 блоков из 4, кол-во символов 3214 (16%)
Качество любого монтажа зависит от качества используемых материалов и инструментов. Один из вариантов соединения труб при прокладке отопительных и сантехнических систем – при помощи пресс-фитингов. Пресс-фитинги образуют надежное долговечное необслуживаемое соединение. Его допускается прятать за фальшстенами и даже заливать в стяжку вместе с системой теплого пола.
Для опрессовки пресс-фитингов применяются пресс-клещи для металлопластиковых труб. Мы приветствуем нашего уважаемого читателя и предлагаем ему статью о видах и особенностях применения специальных прессовых устройств для монтажа современных систем из металлопластика.
Что это за инструмент
Пресс-клещи – специальное приспособление для соединения пресс-фитингов с металлопластиковыми (и пластиковыми) трубопроводами. Пресс-фитинги обжимаются на трубе клещами и образуют надежное герметичное соединение. Прессовое соединение в дальнейшем не требует регулярных осмотров, подтягивания либо подкручивания. При правильной установке фитинга система не будет течь долгие годы. Для заливки в штробы и в стяжку допускается применение только пресс-фитингов.
Бывают разновидности для опрессовки концов кабеля в наконечники, закрепления клемм и коннекторов на проводах.
Устройство и назначение
По форме напоминают обычные клещи, но функционально не перекусывают детали, а зажимают (запрессовывает). Отсюда и пошло название. Приспособление имеет обжимную головку из прочной стали, удобные длинные ручки. Головка обычно комплектуются набором насадок для обжима нескольких размеров.
При использовании каких фитингов необходимы пресс-клещи
Устройство требуется при опрессовке пресс-фитингов. Фитинги прочно обжимаются пресс-клещами на торце заготовок (при этом верхняя муфта фитинга деформируется и вминается в толщу пластика) и образуют надежное герметичное соединение.
Виды
Классификация пресс-клещей:
- Ручные механические.
- Гидравлические.
- Электрогидравлические.
Ручные бывают двух типов: мини и стандарт.
По назначению оборудование подразделяется на профессиональное и непрофессиональное (бытовое).
Ручные механические
Самый простой аппарат для обжима труб небольших диаметров – ручные мини-клещи. Применяются для обжима труб до 20 мм. Практически такие диаметры используются для внутридомовой разводки горячей и холодной воды. Для отопления уже требуется больший диаметр. Аппарат компактный, весит около 2,5 кг плюс насадка, стоит недорого. Работать мини-аппаратом легко и просто, но при большом объеме работ руки устают. Поэтому он годится только для выполнения небольших объемов работ в доме или квартире.
Стандартное устройство крупнее, имеет удлиненные телескопические ручки. Усилие на обжимную головку передается при помощи шестеренчатой передачи – это помогает регулировать усилие при зажимании фитинга. Особых навыков работа со стандартными опрессовщиками не требует. Ограничение по применению – обжимать можно трубы с внешним диаметром до 25 мм (редко до 32 мм). Такими пресс-клещами можно смонтировать разводку отопительной системы в домашних условиях. Выполнить большой объем монтажных работ подобной конструкцией утомительно.
Гидравлические
Существуют гидравлические модели клещей. В одну из ручек аппарата встроен гидроцилиндр. При сведении ручек в гидроцилиндре создается высокое рабочее давление, передающее усилие на обжимную головку. Работа на таком аппарате требует меньших физических усилий, им можно опрессовать трубы чуть большего диаметра – до 32 мм. Недостатки – значительная цена и необходимость в регулярном техобслуживании.
Электрогидравлические
Самые мощные модели прессового инструмента для металлопластиковых трубопроводов – электрогидравлические. Мускульное усилие работника в них заменяется работой электропривода и гидравлической системы. Такие прессы можно применять для опрессовки фитингов на магистралях Ø 108 мм. Следует иметь в виду, что с увеличением диаметра надежность соединения немного уменьшается. Модели с электроприводом иногда называют пресс-пистолетом – у них нет рукояток, они больше напоминают по форме обыкновенную дрель с насадкой.
Аппараты с электроприводом выполняют ровный и очень аккуратный обжим и самое качественное (прочное и герметичное) соединение из всех видов инструмента.
Чаще всего встречаются более компактные аппараты для обжима соединителей диаметром до 50 мм и мощные громоздкие конструкции для больших размеров. Все инструменты с электроприводом имеют высокую производительность, уменьшают трудозатраты и ускоряют процесс монтажа труб. Устройства комплектуются набором насадок для обжима соединителей нескольких близких диаметров.
Электрические модели подразделяются на три вида по способу электропитания:
- Сетевые. Работают от бытовой сети 220 В.
- Аккумуляторные. Получают питание от аккумуляторов, выполняют в зависимости от диаметра от 50 до 100 обжатий (некоторые модели до 400 обжатий). Аккумулятор заряжается от сети 220 В. Работать без провода удобнее, но производительность аппарата ниже – аккумулятор при большой загрузке требует перезарядки.
- Универсальные модели могут работать и от сети, и от аккумуляторов.
Какой вид лучше для труб из металлопластика
Строго говоря, трубам из металлопластика все равно, с помощью каких пресс-клещей их монтировали. Но не все равно людям, выполняющим монтаж и в дальнейшем эксплуатирующим систему отопления или водоснабжения. Идеальное качество получается при работе электрическим инструментом, но и надежность правильного обжима ручным инструментом не вызывает сомнений. Поэтому выбор аппарата зависит от диаметра труб и объема работы.
Советы по выбору
Если вы планируете поменять разводку холодной/горячей воды в квартире или доме, а трубы системы отопления проложены, ручных пресс-клещей вполне достаточно. Если предстоит монтаж системы отопления с большими диаметрами, придется выбрать гидравлическую модель. Если вы регулярно подрабатываете сантехником-монтажником, стоит подумать о приобретении электрического аппарата. Если же нужно поменять систему отопления только в доме, а диаметр магистралей велик, стоит поискать электрический пресс напрокат, ведь стоимость у такой модели немаленькая. В любом случае пресс-клещи используются редко, и для замены одной системы выгоднее брать оборудование напрокат.
При покупке стоит поискать модели известных фирм – оборудование безымянных производителей может выйти из строя в самый неподходящий момент. Срок службы качественных изделий – пара десятков лет (в зависимости от интенсивности эксплуатации). Лучше покупать в супермаркете или фирменном магазине и обязательно сохранять чек.
Комплектация и функциональность
При выборе ручной модели стоит остановиться на варианте «стандарт»: он прочнее. В любом случае в комплект должно входить как можно больше обжимных головок для разных диаметров. Электрические модели предпочтительнее универсальные – работать инструментом с проводом не очень удобно, но при продолжительной работе аккумуляторы садятся, и единственным выходом остается работа от сети.
Лучше модели с пластиковым чемоданчиком, модель с сумкой не так удобна. Нелишним будет нейлоновый ремень для переноски аппарата по стройплощадке.
В дорогих моделях встречаются дополнительные опции:
- OPS. Обеспечивает увеличение прилагаемых усилий с помощью прогрессивного четырехступенчатого фиксатора.
- APC. Система, автоматически контролирующая полноту обжима фитинга (блокирует головку пресс-клещей, пока не будет завершен процесс сжатия).
- APS. Корректирует равномерное распределения усилия по поверхности гильзы фитинга в зависимости от диаметра пресс-фитинга.
Популярные производители и примерная цена
Самые дорогие модели выпускаются Германией, Швейцарией, Бельгией. Италия дешевле, Турция стоит еще меньше. Китай малозатратен, качество так себе, но для работ в небольшом объеме его хватит.
Ручные клещи Rothenberger стоят от 16 до 26 тысяч рублей (зависит от диаметров). Rems с теми же параметрами – от 19 до 50 с лишним тысяч. Китай можно найти и за четыре тысячи, «Валтек», FADO, ФОРА – от 5 тысяч.
Рейтинг ТОП-5 лучших
Пятерка лучших производителей:
| Место | Производитель | Страна |
| 1 | Rothenberger («Ротенбергер») | Германия |
| 2 | Rems | Германия |
| 3 | VALTEC («Валтек») | Италия |
| 4 | FADO | Италия |
| 5 | FORApress («Форапресс») | Турция |
Как работать с инструментом
Технология работ с помощью пресс-клещей несложна и не вызывает затруднений.
Правила техники безопасности
Освещение должно быть достаточным. Нельзя работать на пределе досягаемости, когда приходится тянуться, – необходимо подойти ближе или поменять подмости. Не допускаются манипуляции с лестниц.
Нельзя вставлять пальцы внутрь головки. Запрещается работа неисправным электроинструментом. Нельзя допускать загрязнение аппарата, особенно маслом, смазками, водой и другими скользкими жидкостями.
Нельзя переносить электроинструмент за питающий провод, рывком провода выдергивать вилку из розетки, переносить включенный электроинструмент (когда нажата кнопка «Вкл.»). Очистка и наладка электроинструмента допускается только при отключении от сети. Нельзя подключать электроинструмент с помощью поврежденных шнуров (и вилок), использовать неподходящие аккумуляторы. При работе во влажных помещениях следует использовать аккумуляторные модели или удлинители с устройством защитного отключения (УЗО). В мокрых помещениях и под дождем использовать любой электроинструмент нельзя.
Подготовка труб к соединению
Подготовка труб одинакова для всех видов клещей. Отрезают заготовку нужной длины с помощью ножниц или ножовки. Ножницы предпочтительнее – они оставляют ровный срез без заусенцев. Срез должен быть строго перпендикулярным трубе, не должно быть замятий, сколов, деформаций. Перед тем как обжать соединение, зачищают заусенцы, очищают торец трубы от пыли и грязи. Можно обработать край трубы калибратором, снять фаску.
Как провести опрессовку ручным оборудованием
Фитинг разбирают, надевают на трубу, штуцер вставляют внутрь трубы до упора, натягивают на участок трубы со штуцером гильзу. В гильзе есть отверстие, через которое контролируют глубину входа трубы в фитинг.
Перед обжимом разводят рукоятки пресс-клещей на 180°, проверяют, соответствует ли насадка диаметру обжимаемого фитинга. Вставляют фитинг в насадку – гильза фитинга должна находиться в насадке точно перпендикулярно плоскости клещей. С усилием сводят рукоятки клещей до упора – значит, обжим произошел. Разводят рукоятки и вынимают из клещей соединение фитинг-труба. На фитинге должны быть две кольцевых вмятины.
Все тонкости процесса можно увидеть на нашем видео.
Если труба и фитинг неплотно или косо закреплены, штуцер фитинга шатается, обжатие было проведено с недостаточным усилием – фитинг придется срезать и выкинуть, взять новый и провести опрессовку еще раз. А заодно с помощью другого фитинга нарастить трубу. Или взять новую заготовку. Поэтому следует быть внимательным при проведении работ. Особенность прессовых соединителей – использовать их повторно не допускается, соединение будет негерметичным. Перед запуском или зашивкой/заливкой бетоном систему следует испытать при максимальном рабочем давлении.
Советы по уходу за пресс клещами
Всегда очищать клещи от загрязнений по окончании работы чистой сухой тряпкой. После использования проверяют штифт крепления насадки и открытие-закрытие насадки. Насадка – рабочий инструмент, ремонту она не подлежит. Поврежденную насадку выкидывают. Штифт при необходимости смазывают силиконовой смазкой.
Прессовый инструмент хранят в сухом помещении при температуре, равной температуре эксплуатации. Аккумуляторы хранят отдельно от инструмента и металлических предметов.
На гидравлических и электрических моделях раз в несколько лет проверяют давление в гидросистеме, меняют прокладки и фильтры, замеряют время обжима. Эти работы должны выполняться специалистами.
Заключение
Мы прощаемся с нашим уважаемым читателем и желаем ему удачи в ремонте или строительстве собственного дома. Подписывайтесь на нашу рассылку, приводите друзей, делитесь полезной информацией с сайта в соцсетях. Мы всегда обеспечим вас самой интересной и полезной информацией по ремонту и монтажу инженерных систем дома.
Для установки в доме водопроводной или отопительной системы из металлопластика потребуется специальное оборудование, например: резьбонарезной инструмент, болторез и пресс-клещи для металлопластиковых труб. О последнем необходимо рассказать более подробно.
Применение инструмента
Для соединения труб из металлопластика применяются фитинги двух видов:
с резьбовым соединением (компрессионные), данный тип обеспечивает соединение труб, сдавливая их при помощи разрезного кольца, на которое накручивается гайка. Основной недостаток такого соединения заключается в том, что с течением времени обжим ослабевает. Поэтому в процессе эксплуатации приходится периодически дожимать затягивающую гайку с целью не допустить протечку;
обжимные (пресс-фитинги), состоящие из корпуса, у которого имеется штуцер, уплотнительных и изолирующих колец, а также гильзой для обжима. Такие фитинги обеспечивают более надежное соединение, их монтаж не занимает много времени, но провести его можно только если есть обжимные (опрессовочные) клещи.
Согласно утверждению специалистов, соединение обжимными фитингами обладает большей долговечностью и надежностью по сравнению с другими способами монтажа. Использование пресс-фитингов дает следующие преимущества:
- допускается скрытая укладка труб, вплоть до их заливки бетонным раствором;
- соединение не нуждается в контроле и обслуживании в процессе эксплуатации;
- данный тип соединения может использоваться в системах, где давление не превышает 10Бар;
- монтаж не занимает много времени и не вызывает сложностей;
- срок службы соединения не менее полувека.
Выбор инструмента
В зависимости от конструктивных особенностей, клещи для обжима фитингов принято делить на следующие виды:
Механические (ручные)
Данный вид отличается простой конструкцией, пользоваться им можно даже не владея специальными навыками. В виду его ограниченной производительности, в основном, применяется в качестве «домашнего» инструмента для монтажа бытовых трубопроводов.
Видео по теме: [relatedYouTubeVideos max=”3″]
Гидравлические
Этот вид инструмента относится к профессиональной группе. Для создания в нем обжимного усилия используется гидравлический пресс, а не мускульная сила. Имеет смысл купить такие клещи для обжима большого количества пресс фитингов, но необходимо учитывать, что цена на такой инструмент значительно выше, чем на механический.
Электромеханический инструмент
Данный тип пресс-клещей относится к профессиональному инструменту и в быту практически не используется.
При выборе инструмента необходимо учитывать, что профессиональное оборудование не рационально покупать для сантехнических работ в своем доме. С этой задачей вполне справится механический пресс.
Если инструмент покупается для профессиональной деятельности, то, безусловно, лучше остановить свой выбор на электромеханическом оборудовании.
На что необходимо обращать внимание
В первую очередь следует убедиться, что клещи могут обжать трубу необходимого диаметра. Многие модели комплектуются сменными матрицами, которые позволяют производить обжим втулочных гильз фитингов меньшего размера.
Желательно отдать предпочтение инструменту, снабженному дополнительными опциями, позволяющими осуществлять контроль и оптимизировать рабочий процесс. К ним относятся следующие системы:
- АРС – позволяет контролировать процесс обжима, не допуская раскрытия клещей, пока не закончится опрессовка;
- OPS – повышает механическое усилие благодаря использованию ступенчатых фиксаторов
- APS – обеспечивает равномерное распределение усилия с учетом диаметра обжимаемого фитинга.
Как показывает практика, продукция известных производителей отличается большей надежностью, поэтому выбирайте клещи, изготовленные под известным брендом. Учитывая возросшее количество контрафактных изделий, покупать оборудование рекомендуется в компаниях, являющихся официальными дилерами.
Если в вашем городе нет официальных представителей, то можно приобрести инструмент в специализированных интернет-магазинах, которые осуществляют доставку в любой город Российской Федерации.
Заметим, что разница между стоимостью оборудования в различных городах России незначительная, например, клещи Rems Eco Press стоят одинаково как в СПб, так и Воронеже или Хабаровске.
Обжим клемм кабеля
Говоря про пресс клещи, следует упомянуть про инструмент, используемый для опрессовки наконечников проводов (кримпер). Он может снабжаться комплектом, в который входит кабелерез и стриппер (используется для снятия изоляции с медных или алюминиевых проводов).
Выпускается несколько видов инструментов для опрессовки кабельных наконечников (коннекторов), наиболее распространенные из них:
- ручные клещи, например: скотчлок, ПКм-240, ПКв-70, ПКВк-6, ПКГ-50, ПКИ,ХД-16, ХС-06, ДГ-1, МД-568 и т.д.;
- универсальные (ПКу-120, ПКИу-10);
- гидравлические ( ПРг-70);
- помповые гидравлические (ПГПО-60).
Каждые из них рассчитаны для установки разъемов из различных материалов на кабель определенного сечения, обеспечивая максимальное контактное соединение. Инструмент может иметь настройку, регулирующее усилие опрессовки, это позволяет свести к минимуму неудачные операции.
Описание вариантов опрессовки
Обжатие изолированных и неизолированных наконечников может вестись тремя методами, каждый из них отображен на рисунке ниже.
На рисунке обозначены:
- А – обжим методом местного вдавливания, зубья пуансона создают необходимый уровень давления, направленный на одно или несколько мест;
- B – сплошное обжатие, кабель помещают в трубчатый наконечник, после чего производится обжатие. В результате обеспечивается надежный электрический контакт по всей площади наконечника;
- C – комбинированный метод, одновременно используются перечисленные выше способы. Помимо сплошного обжатия, зуб пуансона производит дополнительное давление в определенном месте наконечника.
Не менее известны и российские компании, выпускающие инструмент для обжимки. Это такие бренды, как Шток и KBT, изготавливающие ряд CTB, CTF, СТК, а также такие распространенные модели пресс клещей как ПК 16, ПКВк 6 и т.д.
Заметим, что отечественные изделия соответствуют требованиям, которые устанавливает текущий ГОСТ на инструменты этого типа, в этом заключается их основное преимущество над зарубежным оборудованием.
Пресс-клещи – это инструмент для соединения труб из металлопластика обжимным способом. Он используется для монтажа систем водоснабжения, отопления, при установке тёплых полов, газопроводов и других инженерных систем.
Принцип работы инструмента основан на силе сжатия, которая воздействует на т.н. пресс-фитинг и образует прочное кольцевое соединение.
Назначение и применение
Пресс-фитинги – это альтернатива обычным фланцевым и муфтовым деталям. Чтобы обеспечить прочность и герметичность стыков используется инструмент рычажного типа, приводящиеся в действие вручную или с помощью встроенного привода (пресс-клещи).
Такой способ соединения металлопластиковых труб пользуется популярностью в быту и профессиональной сфере как быстрый, лёгкий и надёжный метод создания внутренних инженерных систем. Узлы, созданные с помощью пресс-фитингов, невозможно разъединить вручную – требуется специальный инструмент и недюжинная физическая сила.
Важно! Благодаря прочности обжимного соединения трубопровод может прослужить до 50 лет, причём его можно устанавливать как над поверхностью стен и пола, так и заливать трубы бетонной стяжкой (например, при монтаже тёплого водяного пола).
Классификация
Специалисты используют стандартную классификацию инструментов по типу привода:
- ручные – самый простой и лёгкий по весу инструмент, предназначенный для выполнения несложных бытовых задач;
- гидравлические – работают на основе гидроцилиндра, создающего усилие путём передачи давления из меньшего цилиндра к большему;
- электрические – работают от сети или аккумулятора, отличаются максимальной производительностью по сравнению с другими типами устройства.
| Виды | Особенности | Преимущества | Недостатки |
|---|---|---|---|
| Ручной | Компактное изделие, состоящее из металлической обжимной головки и двух рукоятей. Комплектуется несколькими сменными насадками для труб разного диаметра. | Лёгкость в работе (средний вес инструмента – 2,5 кг) и универсальность в выполнении несложных разовых задач (например, для ремонта небольшого участка системы водоснабжения в доме). | ограничение по диаметру обжимаемых труб – до 20 мм. |
| Гидравлический | Оснащён гидропрессом, который связан с рабочей головкой. При сведении рукоятей поршень входит в гидроцилиндр и создаёт усилие, передающееся обжимной головке. Подходит для труб диаметром 50-100 мм. | Простота преобразования физического усилия человека в гидравлическое, за счёт чего мускульная сила практически не нужна, обеспечивает производительность. | Высокая цена и необходимость регулярного технического обслуживания. |
| Электрический | Работает от сети или аккумулятора. | Надёжные приспособления, позволяющие соединять трубы до 110 мм и больше. Возможность использовать инструмент для реализации масштабных проектов по прокладке инженерных систем. | Внушительные габариты, мешающие использовать их в стеснённых условиях, а также высокая стоимость. |
Рекомендуем ознакомиться: ППМ (пенополимерминеральная) изоляция для трубопроводов
Особенности использования
Для соединения металлопластиковых труб обжимным способом требуются специальные элементы – пресс-фитинги. Это особые крепёжные детали, имеющие разнообразное исполнение в соответствии с диаметром трубы и типом расположения. Как и обычные муфты, пресс-фитинги могут иметь форму крестовины, тройника, переходника, заглушки для создания поворотов и разветвлений.
Пресс-фитинг состоит из гильзы и кольца, которые разделены с помощью штуцера и уплотняющих сальников, помещённых в металлический корпус. С помощью этого элемента можно создать прочное соединение, выдерживающие высокие гидравлические и статические нагрузки со стороны рабочей среды, грунта или бетона.
Внимание! Соединение труб с помощью пресс-клещей и обжимных фитингов можно проводить на специальном верстаке, а также непосредственно на участках установки трубопровода в санузле, подвальном помещении, в кухне или комнате. Единственное место, где инструмент не используется – прокладка труб в штробах: там пользоваться пресс-клещами попросту неудобно.
Как выбрать пресс-клещи для соединения металлопластика?
Выбирать можно любой из типов пресс-клещей – ручной, электрический или гидравлический – в зависимости от объёма и сложности предстоящей работы.
Для разовых и относительно лёгких задач рационально выбирать ручной обжимной инструмент. Если вы меняете трубы отопления в частном доме, то выбирайте менее дорогостоящие ручные обжимные клещи. С их помощью вы успешно справитесь с поставленной задачей, т.к. в большинстве случаев для внутридомовых систем не используются трубы более 20 мм. Приобретение гидравлического или электрического инструмента не оправдывает себя в рамках разовых или нерегулярных работ.
Для профессиональных слесарей или частных пользователей, выполняющих большой объем инженерных монтажных работ, рекомендуется выбрать устройства с гидравлическим или электроприводом. Они способны ускорить процесс соединения и сократить расход сил и времени исполнителей.
Есть и универсальные рекомендации по выбору инструмента:
- лучше всего покупать его в специальном магазине либо у дилера, представляющего популярную торговую марку;
- если предстоит большой объем работ, лучше поискать возможность проката инструмента, чтобы убедиться в целесообразности покупки собственного;
- при выборе производителя желательно ориентироваться на зарубежные торговые марки из Европы или США.
Важно! Любой инструмент нуждается в правильном уходе, а также соблюдении правил эксплуатации. Например, гидравлические и электрические пресс-клещи нежелательно использовать при условиях работы с повышенной влажностью воздуха, т.к. это может привести к заеданию.
Как работать с инструментом?
Использование любого типа пресс-клещей начинается с подготовки труб:
- Соединяемые трубы предварительно обрезаются таким образом, чтобы срез был идеально прямым.
- После обрезки трубы необходимо выровнять калибратором, обеспечивающим радиальную форму и устранение эллипсности.
- После выравнивания среза необходимо снять с трубы фаску, чтобы осталась только металлическая часть, на которую будет накладываться пресс-фитинг.
Рекомендуем ознакомиться: Отожженная медная труба — производство, применение и недостатки
Процесс соединения
- Берётся пресс-фитинг, с которого снимается обжимная гильза и устанавливается на срез трубы. Внутрь неё вставляется штуцер.
- Торцевые части соединяемых фрагментов плотно прижимаются друг к другу, на область стыка надевается диэлектрическая изолирующая прокладка, предотвращающая коррозию.
- Подготовленный участок трубопровода с гильзой вставляется в обойму пресс-клещей. Гильза должна расположиться внутри вкладыша, установленного в обойме – это нужно обязательно проконтролировать.
- После проверки установки всех элементов рабочие рукояти инструмента сводятся вместе до упора.
О том, что обжим металлопластиковой трубы выполнен правильно, свидетельствуют две одинаковые полоски на поверхности фитинга.
Внимание! Выполнить обжим трубы с помощью одного фитинга можно только один раз! Повторное использование соединительного элемента недопустимо!
Если соединительный элемент шатается, или между ним и трубой виден зазор больше 1 мм, это говорит о неправильно выполненном соединении. В этом случае участок трубы вместе с фитингом придётся срезать и соединять трубы заново. В некоторых случаях это потребует повторного монтажа участка трубопровода и увеличению расхода материалов.
Используемые источники:
- https://kachestvolife.club/o-chistote/santehnika/vybiraem-press-kleschi-dlya-metalloplastikovyh-trub
- https://vseotrube.ru/instrumenty/press-kleshhi-dlya-metalloplastika
- https://www.kanalizaciya-stroy.ru/press-kleshhi-dlya-metalloplastikovyx-trub.html
- https://infotruby.ru/material/press-kleshhi-dlya-metalloplastikovyh-trub
