Выбираем напольный газовый котел с бойлером — теплоаккумулятором

Мощный газовый котел, установленный в коттедже, может легко решить проблему отопления и снабжения дома горячей водой. Но количество нагретой жидкости для гигиенических и хозяйственных нужд ограничено и не всегда устраивает владельцев. Чтобы возместить ее дефицит, устанавливают БКН – бойлер косвенного нагрева для газового котла.

Рассмотрим особенности и функциональные способности накопительного агрегата, а также выясним, как лучше использовать его в паре с газовым котлом, чтобы результат был максимально эффективным.

Отличительные черты бойлера косвенного нагрева

Бойлер – это большая бочка, главной функцией которой является накопительная. Он бывает различного объема и формы, но назначение его от этого не меняется. Без бойлера может возникнуть проблема при использовании, например, сразу двух душевых или душа и кухонного крана.

Если бытовой 2-контурный котел мощностью 24-28 кВт выдает на проток всего 12-13 л/мин, а для одной душевой требуется 15-17 л/мин, то при включении любого дополнительного крана возникнет дефицит водоснабжения. Котлу просто не хватит рабочей емкости, чтобы обеспечить горячей водой несколько точек.

Если в доме установлен большой резервуар-хранилище, даже при нескольких одновременно включенных точках водоразбора все будут обеспечены горячей водой

Все накопительные бойлеры можно разделить на 2 большие категории:

• прямого нагрева, создающие запас горячей воды при помощи нагревательного элемента – например, электрического ТЭНа;
• косвенного нагрева, подогревающие воду уже горячим теплоносителем.

Существуют и другие виды бойлеров – например, обычные накопительные водонагреватели. Но косвенно получать энергию и нагревать воду могут только объемные накопители.

БКН, в отличие от энергозависимого оборудования, работающего на электрическом, газовом или твердом топливе, использует тепло, вырабатываемое котлом. Проще говоря, для его функционирования не нужна дополнительная энергия.

Конструкция БКН. Внутри резервуара находится змеевик – стальной, латунный или медный трубчатый теплообменник, выполняющий функцию нагревательного элемента. Тепло внутри бака сохраняется по принципу термоса

Накопитель легко вписывается в систему ГВС, при этом не вызывает проблем в процессе эксплуатации.

Пользователи видят в использовании БКН немало преимуществ:

• агрегат не требует электрического питания и выигрывает с экономической стороны;
• горячая вода всегда «наготове», не нужно пропускать холодную и ждать, когда она нагреется;
• могут свободно работать несколько точек водораздачи;
• стабильная, не падающая в процессе потребления температура воды.

Недостатки тоже имеются: высокая стоимость агрегата и дополнительное место в котельной.

Объем накопительного резервуара выбирают, ориентируясь на количество постоянно проживающих в доме человек. Самые маленькие бойлеры рассчитаны на 2-х потребителей, поэтому при выборе можно отталкиваться от объема в 50 л

По всем характеристикам БКН подходит для того, чтобы его применять в паре с газовым котлом. Более того, это является одним из лучших решений для оборудования системы подготовки горячей воды для частного дома с большим количеством проживающих.

Но котлы бывают разными, поэтому рассмотрим и приемлемые варианты, и те, где могут возникнуть проблемы.

Газовое отопительное оборудование + БКН

На даче для летнего отдыха не обязательно устанавливать сложную систему коммуникаций, тогда как для коттеджа постоянного проживания она просто необходима. Здесь не стоит размышлять, нужен ли дополнительный бойлер для газового котла – безусловно, он окажется очень полезным приобретением, значительно повышающим комфорт проживания в доме.

Произведем обзор основных схем подключения БКН, чтобы предупредить ошибки, возможные при самостоятельном монтаже оборудования.

Схема подключения к 1-контурному котлу

Одноконтурные агрегаты выполняют одну из заявленных производителем функций: либо обеспечивают нагрев воды для ГВС, либо отапливают дом – причем второй вариант в быту применяется гораздо чаще.

Комбинированное решение – 1-контурный газовый котел + БКН – одно из лучших для небольшого коттеджа.

Схема подключения БКН к газовому котлу. Подогрев воды для отопления и горячего водоснабжения происходит синхронно, после чего она распределяется по двум веткам – к радиаторам отопления и бойлеру

Процесс нагревания происходит по следующей схеме:

• холодная вода поступает в котел, где нагревается до нужной температуры (например, +80°С) газовой горелкой;
• нагретый теплоноситель поступает в контур отопления – к радиаторам – и в теплообменник накопительного водонагревателя, т.е. бойлера;
• за счет повышения температуры теплообменника вода в бойлере нагревается и при включении кранов водоразбора поступает к потребителю.

При реализации этой схемы газового 1-контурного котла с косвенным бойлером главное значение имеют технические данные – мощность и скорость подачи теплоносителя.

По средним показателям, вода в бойлере, если он предварительно не функционировал, нагревается с нуля до приемлемой температуры за 5-15 минут, то есть ожидание будет длиться недолго. Обычно агрегат находится в рабочем состоянии, поэтому доступ к нагретой воде есть всегда.

Разберем особенности обвязки рассматриваемых устройств.

Для начала необходимо выбрать наиболее удобное место монтажа – чаще всего это котельная, отдельное нежилое помещение. Лучше агрегаты расположить на близком расстоянии друг от друга – так процесс нагрева происходит быстрее, да и материалов расходуется меньше.

Напольный монтаж предполагает такую установку, при которой расстояние до ближайших преград или устройств составляло бы не менее 0,5 м – это потребуется для обслуживания или осмотра агрегата

Обвязка происходит с двух сторон: загрузки и водоснабжения.

На выходе из бойлера рекомендуется установить мембранный расширительный бачок, компенсирующий тепловое расширение и стабилизирующий работу системы. Все контуры нужно оборудовать шаровыми кранами и обратными клапанами, регулирующими направление потоков теплоносителя.

Не лишней будет и установка фильтров – вода в систему подается разная, а во время аварии может попасть песок или другой мусор, способный загрязнить теплоноситель и вывести из строя технику.

Обязательный элемент – циркулярный насос, обеспечивающий подачу воды под нужным давлением. Его монтируют на трубу между котлом и бойлером, а управляется он одним из способов: или термостатом накопителя, или термодатчиком в котле

С обеих сторон от насоса устанавливают запорные краны. Такой же кран – на входе холодной воды в котел.

На патрубке бойлера устанавливают тройник со сливным краном, и на обоих трубах – запорные краны, чтобы агрегат всегда можно было отрезать от котла для чистки или другого обслуживания. На подаче, перед запорным краном, нужно разместить воздухоотводчик.

Оптимальный вариант – это подключение с помощью трехходового термостатического клапана, который организует выход теплоносителя из котла и разделение его на два потока – в бойлер и отопительный сектор. С его помощью можно регулировать температуру: если для радиаторов подходит нагрев до + 80-90°С, то для теплых полов лучше ограничиться +45°С.

Если нет трехходового клапана, то устанавливают два циркуляционных насоса, один из которых обслуживает БКН, другой предназначен для отопительной ветви.

Схема подключения котла к гелиосистеме. Взаимодействие с солнечным коллектором требует обустройства отдельного замкнутого контура с теплообменником и термодатчиками

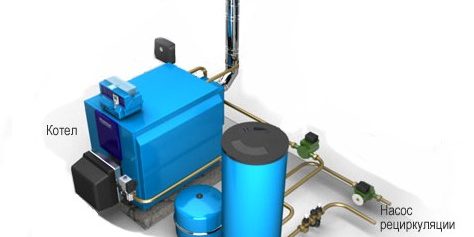

Иногда применяют контуры с рециркуляцией теплоносителя – например, для постоянного поддержания полотенцесушителя в «рабочем» состоянии. Нагретая вода циркулирует в замкнутом контуре, не давая трубе остывать. Обязательным элементом является циркуляционный насос, а обратный клапан не нужен. Минус такой системы в летний период – перерасход энергии.

С переходом работы газового котла на «летний режим» отопительный контур просто отсекают – газовая горелка производит нагрев теплоносителя для бойлера. Но есть и другой выход – просто отключить газовый котел и пользоваться только бойлером. Это возможно, если накопитель дополнительно оснащен автономным источником нагрева – ТЭНом.

Два варианта применения с 2-контурным котлом

Владельцев газового отопительного оборудования также интересует, как работает бойлер косвенного нагрева с 2-контурным газовым котлом. Специалисты считают, что взаимодействие агрегатов возможно, но результат зависит от схемы подключения: с одной из них они просто не предназначены для работы друг с другом.

Внедрение бойлера в контур ГВС

Сначала рассмотрим вариант, когда бойлер внедрен в контур ГВС. С гидравлической точки зрения все выглядит правильно. Трехконтактный механический термостат, помещенный в корпус бойлера, при понижении температуры замыкает цепь электропитания насоса.

Тот, в свою очередь, начинает качать воду, которая циркулирует по контуру между двумя теплообменниками: нагревается от газовой горелки, а затем перемещается в змеевик БКН.

Проще говоря, оба аппарата выполняют свои функции: котел перестает отапливать и начинает нагревать воду для ГВС, а бойлер пытается за счет повышенной температуры горячей воды нагреть содержимое своего «хранилища»

Проблема возникает как раз из-за несоответствия температурных параметров. Предположим, что изначально температура заполнения бойлера +15˚С, а рекомендуемая температура нагрева воды в котле +60˚С – больше не позволяет автоматический ограничитель.

Разница между двумя заданными параметрами в 45˚ значительна, поэтому теплообмен в бойлере происходит достаточно интенсивно. Но температура начинает расти, и когда она достигает значения +40˚С, разница уже гораздо меньше – всего 20˚. Соответственно, и теплообмен замедляется.

Не забываем, что вода продолжает циркулировать между двумя устройствами. К газовой горелке котла начинает поступать не 15-градусный теплоноситель из системы ХВС, как это рекомендовано производителем, а 40-, а затем и 50-градусная нагретая жидкость из бойлера.

В результате температура жидкости моментально влетает до +60˚С, срабатывает датчик, горелка отключается, так как запрограммирована на безопасные для потребителей параметры

В бойлере вода начинает остывать – датчик снова включается, и процесс циркуляции возобновляется. И так постоянно. Это приводит к тому, что вода в бойлере не достигает нужной температуры, а остается недостаточно горячей, что не подходит для бытового использования ГВС.

Процесс взаимодействия двух агрегатов мог бы состояться, если бы горелка котла нагревала теплоноситель до +80˚С, но это запрещено инструкцией для защиты пользователей от ожогов.

Еще одна причина, чтобы не использовать БКН и контур ГВС газового котла в паре, кроется в невозможности нагревать воду в бойлере до температуры, превышающей +60˚С. Это связано с санитарными нормами.

Примерно раз в неделю аппарат заполняется горячей водой около 70-75˚С, чтобы в резервуаре не плодилась бактерия легионелла, колонии которой напоминают слизь. Большое количество бактерий в воде приводит к развитию аллергии и других заболеваний

Можно сделать вывод, что всего из-за двух, но существенных причин, схема объединения газового котла и БКН через контур ГВС признана неэффективной и небезопасной. Если у вас уже есть двухконтурный котел, просто пользуйтесь им по прямому назначению: один контур используйте для отопительной системы, второй для ГВС.

Взаимодействие БКН с контуром отопления

Второй вариант – взаимодействие БКН с контуром отопления. Техническое решение отлично работает, если не хватает производительности газового котла, и это единственный эффективный способ подключения БКН к 2-контурному котлу.

Контур ГВС не трогаем, а пользуемся только веткой, отвечающей за отопление – то есть идущей к радиаторам и системе «теплый пол». Трубу, ведущую к бойлеру, необходимо подключить сразу под котлом, после крана

При электронном управлении нужно настроить котел на нагрев воды +70°С – именно такой теплоноситель поступит в бойлер, где и будет происходить дальнейшая регулировка температуры. Термостат, расположенный в бойлере, при понижении температуры будет включать насос, при достижении необходимого значения – выключать.

При механическом управлении газовым котлом все происходит иначе. К термостату котла подключают второй термостат – бойлера, и тогда первым устройством можно управлять с помощью второго. Например, если на втором установить температуру +80°С, то и первый, рабочий, потребует нагрева воды до +80°С, независимо от того, какая температура на нем выставлена.

Когда в бойлере вода нагревается до нужной температуры, второй термостат разрывает цепь, и первый, расположенный на котле, снова становится «главным». Если в этот момент на нем выставлена температура +40°С, то она и снизится до 40.

Как сделать обвязку без ошибок?

Чтобы оба агрегата – и газовый котел, и БКН – работали безотказно и на протяжении всего срока службы, важно правильно выполнить обвязку, то есть установить группу безопасности и другие элементы.

Галерея изображенийГидроаккумулятор необходим, чтобы бойлер не пострадал от теплового расширения воды в момент, когда она достигает пика нагревания. Баки для систем отопления и ГВС отличаются – учтите это при покупкеЕго устанавливают сразу на выходе, чтобы обеспечить полный слив воды из теплообменника для профилактических или ремонтных работПри запуске агрегата в первый раз с помощью воздухоотводчика выводят воздух из системы. В дальнейшем кран пригодится для ввода бойлера в эксплуатацию после простояГлавная заслуга циркуляционного насоса – в незамедлительной подаче нагретой сантехнической воды к потребителю в краны — не нужно ждать, когда она нагреетсяРасширительный бак для бойлераКран слива для обслуживанияВоздухоотводчик для удаления воздушных пробокНасос для циркуляции горячей воды

Устанавливая фильтры грубой очистки обязательно уточните его расположение – на корпус нанесена стрелочка, указывающая на направление движения воды.

Вертикально такой фильтр устанавливать нельзя, так как в результате грубые частицы скапливаются в трубе, а не в самом фильтре. Чистку можно будет проводить только промывкой под давлением – так вы сможете запачкать всю котельную.

Расширительный бак нужно устанавливать не отдельно, а между бойлером и обратным клапаном, иначе он окажется бесполезным и не будет выполнять свои функции.

Выводы и полезное видео по теме

Как сделать обвязку 1-контурного котла с БКН:

О нюансах подключения бойлера косвенного нагрева:

Подключение газового котла к БКН на практике:

К установке и подключению бойлера рекомендуем привлечь специалистов, чтобы в дальнейшем не сталкиваться с проблемами отопления или ГВС только из-за неправильной обвязки или отсутствия важных элементов в системе. Не забывайте и про инструкции производителя, в которых часто указываются нюансы работы агрегата с тем или иным устройством.

Виды компоновок

Достоинства и недостатки двухконтурных газовых котлов хорошо известны, они достаточно хороши для обслуживания 2—3 небольших потребителей. Но что делать, если потребителей больше, а использование электрических водонагревателей исключено? Для этого есть несколько современных решений:

• Настенные газовые котлы со встроенным бойлером.
• Отопительные установки с выносным накопительным баком для горячей воды.
• Бойлеры косвенного нагревания.

Практика показывает, что семье из 3 человек для хозяйственно – санитарных нужд достаточно иметь в доме емкостной электронагреватель вместительностью 50 л. Конечно, подразумевается пользование горячей водой в разумных пределах. Чтобы не приобретать такой нагреватель и не заниматься прокладкой лишних кабелей и трубопроводов, надо просто выбрать настенный отопительный агрегат, внутри которого стоит бак емкостью 46—50 л. Его конструкция — это два в одном: газовый котел с бойлером косвенного нагрева внутри. Сохраняется и принцип действия: одна часть теплоносителя идет в систему отопления дома, а другая – в змеевик внутреннего бойлера. Достигнув определенной температуры воды в баке, что определяется датчиком, весь объем теплоносителя переключается на обогрев дома.

1 – вентилятор – дымосос; 2 – теплообменник повышенной производительности; 3 – камера сгорания; 4 – бак – накопитель из нержавеющей стали; 5 – блок управления с дисплеем.

В конструкцию отопителя входят 2 циркуляционных насоса, один прокачивает теплоноситель через систему отопления, а второй — сквозь змеевик бойлера, при этом горелка работает на максимуме для скорейшего нагрева воды в баке. Позже схема переходит в режим поддержания температуры воды, что сокращает расход топлива.

Для справки: подвесной котел VIESSMANN мощностью 12.5 кВт со встроенным баком вместительностью 46 л, может обеспечить номинальную производительность горячей воды около 14 л/мин при ее нагреве от +10ºС до +40 ºС.

Более мощный настенные газовые котлы оснащаются емкостями и большей вместительности, но обычно она не превышает 100 л.

Решение с выносным накопительным баком

14 литров или полтора ведра горячей воды в течение одной минуты – показатель неплохой, но далеко не всегда этого достаточно. Размеры подвесных теплогенераторов ограничены, поэтому в них не могут ставиться сосуды большого объема. А ведь именно количеством нагретой воды в запасе определяется долговременная производительность системы ГВС. Да и вес конструкции вместе с водой в результате станет таковым, что его не выдержит ни одна стена.

Многие производители предлагают отопительные агрегаты со встроенным баком в напольном исполнении, но значительно увеличивать их размеры ради размещения внутри большой емкости также не имеет смысла. Когда нужна большая производительность, стоит обратить внимание на выносные сосуды для горячей воды.

• А – теплоизоляция из пенополиуретана;
• В – подключение к водопроводу;
• С – выход горячей воды;
• D – греющий змеевик, расположенный в нижней части сосуда;
• Е – сосуд из нержавеющей стали;
• F – технологический проем для обслуживания.

Подобные выносные бойлеры вместительностью до 500 л можно подключать к теплогенераторам, в которых предусмотрена такая возможность. То есть, для подключения отдельно стоящего сосуда агрегат должен иметь выходные патрубки, а внутри – циркуляционный насос, обслуживающий контур ГВС. При этом мощность газового котла нужна соответствующая вместительности сосуда, иначе вода в нем никогда не достигнет нормальной температуры для пользования.

Дело в том, что контроллер, управляющий всей схемой, держит в приоритете систему отопления. Если температура теплоносителя в контурах системы упадет до нижнего предела, блок управления направит всю мощность установки на повышение этой температуры, а потом на контур ГВС. В этой ситуации можно воспользоваться функциями контроллера, запрограммировав приготовление воды требуемой температуры на определенное время суток.

Схема подключения бойлера косвенного нагрева

Снять все проблемы с недостаточным количеством горячей воды или ее недогревом поможет только полноценный бойлер косвенного нагрева, снабженный дополнительной вставкой электрического подогрева воды. Такое решение позволит всегда поддерживать температуру горячей воды на заданном уровне.

•  А – защитный магниевый электрод;
• В – металлический сосуд с эмалевым покрытием;
• С – пенополиуретановая изоляция;
• D – нагревательный элемент в виде змеевика.

В этом случае придется присоединить внешний бойлер для газового котла по схеме с циркуляционным насосом. Один из ведущих производителей отопительного оборудования VIESSMANN предлагает следующую схему подключения отдельно стоящей емкости к домовому контуру ГВС:

А – выход горячей воды; В – циркуляционный контур; С – циркуляционный насос; D – обратный клапан; Е – сброс в канализацию; F – предохранительный клапан; G – вентиль; Н – клапан – регулятор расхода; К – бобышка для манометра; L – обратный клапан; М – опорожнение системы; N – подключение к водопроводной сети; S – расширительный бак контура ГВС.

Электронагреватель поставляется производителем как опция, его надо подключить к электрической сети и связать с контроллером котельной установки.

Заключение

Применение газовых котлов с бойлером – одно из лучших комплексных решений по обеспечению частного дома отоплением и ГВС с разумными затратами. По этой причине они завоевывают все большую популярность у домовладельцев, отодвигая на второй план проточные теплообменники двухконтурных агрегатов.

Что такое одноконтурный котел

Одноконтурные газовые котлы служат для нагрева теплоносителя, которым заполнена система отопления. Приготовление воды для горячего водоснабжения одноконтурный котёл не производит. В помещениях, где отапливаемая площадь, порой, превышает триста квадратных метров, используются напольные котлы. Эти отопительные устройства гораздо мощнее, чем настенные.

Настенные одноконтурные отопительные устройства чаще всего используются в квартирах многоэтажек, и могут отапливать площадь до трехсот квадратных метров. Данные котлы гораздо компактнее напольных, и весят чуть больше 40 килограмм. Настенный одноконтурный котёл органично вписывается в интерьер. Также эти настенные устройства более функциональны, нежели их напольные собратья. Мощность самых продвинутых моделей настенных одноконтурных котлов составляет не более 35 киловатт.

Одноконтурный газовый котел не имеет в своей конструкции каких-либо сложных элементов и механизмов. Данный котел состоит из:

• горелки;
• теплообменника;
• блока управления;
• водяного насоса;
• электродвигателя турбины (если котел с закрытой камерой сгорания);
• манометра;
• датчиков;
• запорной арматуры.

Настенные одноконтурные котлы могут комплектоваться расширительным бачком, который спрятан под кожухом котла. Также расширительный бачок может входить в состав и напольного отопительного устройства, которое обладает небольшой мощностью.

Что такое двухконтурный котел

Это отопительное устройство не только нагревает теплоноситель, но также предназначено и для приготовления горячей воды. Двухконтурный котёл имеет более сложное устройство, чем его одноконтурный собрат. Наиболее сложное устройство имеет двухконтурное отопительное устройство, которое оборудовано трёхходовым клапаном.

Существуют двухконтурные отопительные устройства, которые оборудованы парой теплообменников. Один теплообменник отвечает за нагрев воды в системе отопления, а второй нагревает воды для водоснабжения. Самую рациональную конструкцию имеют двухконтурные отопительные устройства, которые оснащены битермическим теплообменником. Такой теплообменник– это два в одном. Внутри битермического теплообменника находится еще один теплообменник, который предназначен для нагрева воды для бытовых целей. Но более популярными моделями считаются котлы с раздельными теплообменниками.

Двухконтурные газовые котлы хороши тем, что решают все задачи, связанные с приготовлением горячей воды отоплением помещения. Такие отопительные устройства довольно компактны, и органично вписываются в любой интерьер. Конструкция двухконтурного отопительного устройства напоминает конструкцию его одноконтурного собрата, которая ещё дополнена:

• вторым теплообменником (если конструкция котла это предусматривает);
• 3-х ходовым клапаном (если теплообменник не битермический);
• входом и выходом для трубопровода ГВС.

Плюсы и минусы двухконтурного котла

Двухконтурное отопительное устройство имеет множество достоинств. Главным преимуществом этого устройства является то, что благодаря такому котлу можно одновременно отапливать помещение и пользоваться горячей водой. Использование двухконтурного котла избавит вас от дополнительных затрат, которые могут быть связаны с покупкой бойлера. Также к неоспоримым плюсам стоит отнести и внешнюю привлекательность двухконтурных отопительных устройств. Эти котлы эстетично смотрятся не только в помещении котельной, но и в любом другом помещении.

Современные двухконтурные отопительные устройства имеют высокий КПД, что позволяет существенно уменьшить затраты на коммунальные услуги. Двухконтурные котлы позволяют идеально настроить температуру внутри помещения, а также отрегулировать температуру воды в трубопроводе ГВС.

Эти отопительные устройства не лишены нескольких минусов, в перечень которых входит:

• отключение отопления в момент разбора горячей воды;
• относительно невысокая производительность в приготовлении горячей воды.

Что такое бойлер косвенного нагрева

Сегодня всё больше людей прибегают к использованию бойлеров косвенного нагрева. Это полезное устройство позволяет более эффективно использовать тепло газового котла. В зимний период, когда включена отопительная система, бойлер косвенного нагрева работает от этой системы, а в летний период, когда котел не работает на обогрев, такой бойлер работает от электрического ТЭНа или котел переводится на летний режим (если позволяют настройки).

Нагрев воды в бойлере косвенного нагрева происходит не прямым способом, а как бы попутным. Внутри такого бойлера находится достаточно крупный змеевик, внутри которого циркулирует теплоноситель из отопительной системы. Таким образом, газовый котёл нагревает воду в змеевике косвенника, которая при помощи насоса циркулирует в отопительной системе, а уже теплообменник нагревает воду, которая находится в бойлере. Такой нагрев воды для магистрали ГВС признан самым экономически выгодным.

Кожух данного бойлера, в основном, сделан из стального листа, а внутренняя его часть – из нержавейки. Между внешней и внутренней частями бойлера косвенного нагрева находится специальный материал, который почти не проводит тепло. Конструкция такого бойлера очень похожа на конструкцию термоса.

Как правило, бойлер косвенного нагрева устанавливается возле отопительного котла. Через бойлер нагретый теплоноситель должен проходить в первую очередь. Вода в таком бойлере будет всегда горячей, и к данному бойлеру можно подключать сразу несколько точек отбора горячей воды. Нагрев горячей воды в бойлере косвенного нагрева ведется без ущерба работы системы отопления.

В большинстве случаев такой бойлер оборудован высокоэффективным теплообменником, который изготовлен из специальной стали. Более дорогие бойлеры косвенного нагрева оснащаются теплообменниками, которые сделаны из латуни. Теплообменник бойлера имеет форму длинной спирали, что позволяет очень быстро нагревать воду до температуры, которую на данный момент имеет вода в системе отопления.

Плюсы и минусы одноконтурного котла и БКН

Бойлер, который приготавливает горячую воду путём косвенного нагрева, нередко используется в одной связке с одноконтурным отопительным устройством. Данный тандем имеет, как преимущества, так я недостатки. Главным преимуществом такого бойлера является то, что это устройство практически не требует никакого сервисного обслуживания и финансовых затрат на протяжении всего срока эксплуатации. Бойлер косвенного нагрева не перегружает электросеть избыточной нагрузкой, что очень важно для тех регионов, где наблюдаются просадки напряжения.

Бойлером косвенного нагрева, который работает вместе с одноконтурным газовым котлом, очень удобно пользоваться. Такой бойлер рационально расходуют воду, поскольку не требует слива большого количества воды до того момента, когда пойдет горячая вода. Такой бойлер очень быстро нагревает воду, и к этому устройству можно подсоединить несколько смесителей, которые могут быть расположены в разных местах дома или квартиры.

Теплообменник бойлера косвенного нагрева функционирует в таких условиях, которые полностью исключают образование накипи. Также конструкция препятствует образованию вредных микроорганизмов внутри устройства. Бойлер косвенного нагрева не требует периодической чистки и может работать более десяти лет без какого-либо обслуживания.

Теплообменник бойлера косвенного нагрева имеет специальную защиту от коррозии. Данная защита очень эффективно бережет эти элементы бойлера от блуждающих токов, которые имеют место в водных магистралях.

Бойлеры косвенного нагрева имеют несколько незначительных минусов, в перечень которых входит:

• более высокая стоимость, чем у их электрических собратьев;
• бойлеры косвенного нагрева имеют больший размер, чем обычные бойлеры;

Использование одноконтурного котла и обычного бойлера

Наряду с бойлерами косвенного нагрева с одноконтурными газовыми котлами также используют и обычные бойлеры. Обычные электрические бойлеры стоят немного дешевле бойлеров косвенного нагрева, но существенно уступают им в множестве параметров. Обычный электрический бойлер гораздо дольше нагревает воду и это устройство нуждается в регулярном обслуживании.

Желательно один раз в год производить чистку электрического бойлера от накипи, а также периодически менять анод, который служит защитой электронагревателя. Электрический бойлер также нуждается в надежном электропитании, и к этому устройству нужно прокладывать независимую электрическую линию. Также этот водонагревательный прибор серьёзно нагружает электросеть – в целом. Поэтому лучше использовать электрический бойлер в тех помещениях, где электропроводка имеет запас прочности.

Заключение

Одноконтурный котел с бойлером косвенного нагрева можно считать очень эффективным тандемом, который практически ничем не уступает двухконтурному отопительному устройству – в плане удобства. Использование бойлера косвенного нагрева с одноконтурным котлом позволяет более эффективно использовать тепловую энергию отопительного устройства, и это существенно уменьшает затраты на услуги ЖКХ.

Содержание статьи:

Владельцы частных домов ищут способы совместить автономное отопление с обеспечением горячего водоснабжения для хозяйственных нужд. Один из вариантов решения проблемы – установить газовый котел с бойлером. Монтаж такого агрегата возможен во всех местностях, где есть подключение к магистральному газоснабжению.

Разновидности и принцип работы газового котла со встроенным бойлером

Встроенный бойлер позволяет иметь запас горячей воды для бытовых нужд маленькой семьи

Отопительные агрегаты, оснащенные водонагревателем, отличаются между собой по ряду характеристик. Для успешного выбора модели нужно внимательно изучить все значимые параметры.

Расположение бойлера

Иногда нагреватель воды приобретают отдельно и монтируют по соседству с отопительным агрегатом. В этом случае большое значение имеет подбор оптимального объема емкости под мощность котла. При использовании слишком больших резервуаров жилище будет прогреваться хуже.

Котел со встроенным бойлером – более компактный вариант. Часть генерируемого тепла у них тратится на нагрев воды в бачке и сохранение ее температуры.

Количество контуров

Для большой семьи нужен котел со встроенным крупногабаритным бойлером

Одноконтурные устройства способны выполнять только одну задачу – обогревать помещение. Чтобы заставить такой котел выполнять две функции одновременно, к нему надо подсоединять внешний бойлер, снабженный теплообменником. Агрегаты с двумя контурами интегрируют в себе 2 узла. Один из них подогревает жидкость для подачи в отопительную систему, другой ответственен за горячее водоснабжение.

В продаже можно встретить следующие типы двухконтурных устройств:

• Настенные с проточным теплообменником. Их преимущества – малые габариты, демократичная цена, простота управления и монтажа. Такой агрегат может обслужить 2 водоразборные точки и обогреть жилплощадь до 300 м2.
• С небольшим (на 40-60 л) бойлером, вмонтированным внутрь. Отапливаемая площадь в этом случае равна предыдущему варианту, но подавать воду возможно в 4 точки сразу.
• С массивным бойлером на 80 л и более.

Некоторые изделия со встроенным водогрейником укомплектованы всеми необходимыми элементами – система безопасности, монтажные детали. К другим оборудование приходится докупать отдельно.

Способ установки

Массивное оборудование удобнее ставить на полу

Устройства с бойлером бывают подвесными и напольными. Оборудование первого типа компактнее и легче, его можно разместить в нише в стене. Теплообменник из стали обеспечивает меньший вес. Напольные агрегаты производительнее, имеют прочный чугунный теплообменник. Устанавливать их целесообразно в отдельном помещении. При монтаже нужно соблюдать все указания инструкции, прилагаемой к агрегату.

Принцип работы

Жидкость для обогрева дома и бытовых нужд подогревается одновременно, проходя по трубам. Температура повышается благодаря работе газовой горелки. В агрегатах применяется механизм приоритетной подачи: когда открывается кран водопровода, система переключается на обеспечение горячей водой. Поскольку используют его недолгое время, серьезного охлаждения воздуха не происходит.

Критерии выбора двухконтурных котлов

Критерии выбора оборудования на примере Нувола

Важным параметром устройства является мощность – она определяет, сможет ли котел обогреть помещение и одновременно подавать нагретую жидкость без перебоев. Требуемый показатель определяется габаритами жилища – площадью и высотой потолков. Если имеет место дефицит теплоизоляции, мощностные потребности возрастают.

Имеет значение и тип камеры сгорания. Если у нее открытая конструкция, отработанные отходы выводятся через простой дымоход. При герметично запаянной камере вход и выход газов из устройства реализуются через турбинный механизм. Экономичным вариантом будет приобретение конденсационного газового котла с бойлером. Его конструкция обеспечивает более эффективное использование топлива и меньший его расход. Кроме того, уменьшается загрязнение атмосферы продуктами сгорания.

Теплообменник может быть моно- и битермическим. Первый вариант отличается большей надежностью работы и долгим сроком службы. Но жидкость для водоснабжения и обогрева жилища в этом случае подогревается отдельно.

Расположение котла в доме

Модели, монтируемые на полу, устанавливаются в специально оборудованном помещении. Можно использовать для этого подсобку. Полы должны быть негорючими. Если устройство оборудовано встроенной горелкой, заменить ее в случае поломки не выйдет. Более выгодны дутьевые конфигурации – их нужно приобретать самому, но они легко сменяются в домашних условиях.

Подвесной котел не требует специального помещения и может быть установлен, к примеру, на кухне. Компактные габариты позволяют поместить его в нишу в стене или в небольшой шкаф.

Расчет необходимой мощности котла

При расчете мощности учитывается площадь дома, количество окон, степень утепления стен, климат

Перед покупкой важно вычислить оптимальный показатель теплопроизводительности. Самый грубый способ опирается на площадь жилища: принимают, что для обслуживания каждых 10 м2 нужен 1 кВт мощности (если высота помещения не превышает 3 м) и к получившемуся результату добавляют 20-30% запаса. Однако на ситуацию оказывают влияние ряд факторов, не учитываемых в этом методе: климат, источники потерь тепла, количество потребляемой подогретой воды, установки принудительной циркуляции воздушных масс.

Более точный расчет получится, если ввести в формулу удельный коэффициент, определяемый климатическими условиями: для юга СНГ он будет равен 0,7-0,9, для центральной области европейской части России – 1-1,1, для северных районов 1,3-1,4. Тогда формула примет вид: N=S*k/10, где N – мощность в кВт, S – площадь в м2, k – коэффициент. Если котел приобретают для обогрева и водоснабжения одновременно, получившийся результат умножают на 1,25.

Достоинства и недостатки

Самый очевидный плюс устройства со встроенным бойлером – совмещение в одном агрегате функций обеспечения отопления и приготовления горячей воды. Агрегат обеспечит семью запасом подогретой жидкости на время отключения газоснабжения. Вода подается одновременно на несколько точек. Параметры функционирования (в частности, температуру) пользователь может регулировать самостоятельно. Большинство устройств снабжены термодатчиком и иными средствами обеспечения безопасности.

Основной минус – необходимость выделять под котельную отдельное помещение для напольных котлов. Агрегаты со встроенным накопителем чувствительны к сильным перепадам питающего напряжения.

При покупке котла с бойлером важно рассчитать нужную мощность: при ее дефиците не выйдет качественно отопить жилище, а при избытке будет потребляться много топлива. Используемый резервуар должен быть соразмерен теплопроизводительности агрегата.

Систему горячего водоснабжения в своем доме можно организовать по-разному. Благо производители сегодня предлагают различные варианты. Самый простой способ – это установить водогрейный газовый котел, который будет в своем баке греть воду до необходимой температуры. Правда, это не самый экономичный вариант, поэтому есть способы лучше. К примеру, можно установить газовый котел с бойлером. Что это такое, и как все это работает?

Модельный ряд

Начнем с того, что существуют две модели, которые работают по одной и той же технологии, но сам бойлер располагается по-разному:

• Модели с отдельно стоящим бойлером.
• Со встроенным резервуаром.

Первый вариант

Для этого приобретается отдельно газовый котел, отдельно бойлер. Здесь очень важно точно соотнести мощность котла с объемом емкости. Может получиться так, что производительности газового котла не хватит, чтобы за небольшой промежуток времени нагреть до определенной температуры (часто до +60°С) воду внутри бойлера. А, значит, вы не получите ни горячей воды, ни эффективно работающей отопительной системы. Почему?

Все дело в принципе работы настенных или напольных газовых котлов с бойлером. Получается так, что теплоноситель, нагреваясь внутри котла, перераспределяется по необходимости. Если внутри бойлера температура воды для хозяйственных нужд соответствует запрограммированному показателю, то теплоноситель работает на систему отопления. Как только температура становится ниже, он тут же перераспределяется на систему ГВС. То есть подача теплоносителя в отопительную систему тут же отключается. А, значит, температура в доме становится ниже.

</p>

Внимание! Чем больше бойлер по объему вы выбираете, тем выше вероятность, что при перераспределении теплоносителя температура в доме будет всегда ниже необходимой. Вот почему выше мы уже говорили о том, что необходимо точно соотнести два показателя: мощность отопительного агрегата и объем бойлера.

В настоящее время производители предлагают два варианта этого вида котлов:

1. Одноконтурные с отдельным баком для горячей воды.
2. Двухконтурные.

В первом случае это напольные газовые котлы с большой мощностью. Во втором — это настенные конструкции. И здесь встает вопрос, какой выбрать? Все зависит от того, какую площадь вам придется отапливать. Если это квартира или небольшой загородный дом (дача), то второй вариант. Если это большой частный дом, тогда только первый. Но учтите, что каждый вид имеет свои достоинства и недостатки.

</p>

К примеру, двухконтурный газовый котел с бойлером имеет теплообменник с небольшой проходимостью, то есть с небольшим сечением. Это минус. К тому же в них быстро осаждаются солевые и грязевые отложения, а, значит, их чаще придется подвергать промывке и продувке. К тому же обслуживание одноконтурного котла и самого бойлера более простое, по сути, потребитель получает своеобразный       вариант центральной сети, по которой движется теплоноситель, используемый и для отопления, и для ГВС.

Второй вариант

Газовые котлы со встроенным бойлером – это двухконтурные модели настенного типа, где часть тепловой энергии затрачивается на нагрев воды внутри бака, который встроен в корпус самого котла. Скажем так:

• Встроенный бак усложняет и укрупняет конструкцию.
• Объем резервуара не очень большой. Здесь есть и плюс, и минус. Плюс – быстрый нагрев небольшого количества воды, расположенного в бойлере, а, значит, снижение тепловых затрат. Минус – небольшое количество горячей воды, которой может хватить на несколько минут.
• Обычно двухконтурные настенные агрегаты снабжаются сложной системой автоматики. Здесь тоже есть плюсы и минусы. Плюсы – котлы работают эффективно и экономично. Минусы – автоматика сама по себе очень капризна, часто выходит из строя.

</p>

На российском рынке настенные газовые котлы со встроенным бойлером не очень популярны. Наши соотечественники стараются приобретать агрегаты, которые меньше всего создают проблем с их эксплуатацией. Сложная настройка температурного режима, всевозможные переключения, отслеживание давления и температуры – все это нас раздражает. Поэтому россияне выбирают более упрощенные конструкции. И здесь котел (настенный или напольный) с отдельно стоящим бойлером – оптимальное решение.

Другие варианты

Выше говорилось о конструкциях накопительного типа. То есть вода в резервуаре имеет определенный объем, который и нагревается. Но на рынке присутствуют и модели проточного типа. В них вода нагревается до определенной температуры по мере ее движения по специальному теплообменнику.

Обычно теплообменник изготавливается из материала, обладающий высокой теплопроводность, хорошей коррозионной стойкостью. Поэтому этот узел чаще всего изготавливают из меди, алюминия или нержавеющей стали. А вот форма у них – это змеевки, потому что приходится в небольшом объеме устанавливать теплообменник достаточно большой длины. И чем длиннее, тем эффективнее в нем нагревается вода. Кстати, водонагревательные газовые котлы, о которых уже упоминалось выше, работают по этой системе.

</p>

Преимущества одноконтурных котлов с бойлером

Итак, мы установили, что одноконтурные газовые котлы с отдельно стоящим бойлером считаются самыми популярными на сегодняшний день. Поэтому есть необходимость обозначить все его достоинства:

• Большое внутреннее сечение теплообменника. Это позволяет уменьшить образование накипи. К сожалению, качество используемой воды в отечественных водопроводных системах оставляет желать лучшего.
• Высокий показатель надежности, который определяется простотой конструкции самого прибора.
• В этой модели расход тепловой энергии более рациональный, а, значит, это причина высокого коэффициента полезного действия и экономии расхода топлива.
• Вода внутри бойлера практически всегда имеет определенную температуру. На нее не действуют ни скачки давления внутри газовой магистрали, ни скачки температуры внутри отопительной системы дома.
• Простота обслуживания, где необходимо отметить минимум приборов автоматики.
• Весь комплект (газовый котел плюс бойлер) стабильно обеспечивает горячей водой ваш дома в независимости от времени суток. К тому же отопление также работает стабильно.
• Несложная встроенная автоматика поможет вам установить необходимые параметры горячей воды в системе ГВС и теплоносителя в отоплении. Она же эти параметры и контролирует.

</p>

Заключение

Итак, подведем итог. В настоящее время организовать в своем доме систему горячего водоснабжения несложно. Главное грамотно выбрать тип и способ организации. Как вы могли убедиться, вариантов несколько. Какой подходит для вас, решаете только вы сами. Наша же задача рассмотреть предлагаемые современным рынком варианты и дать рекомендации относительно того или иного способа.

Не забудьте оценить статью:

Голосов: 1 Средняя оценка: 5,00 из 5

—> Используемые источники:

• https://sovet-ingenera.com/otoplenie/vodonagrevatel/boyler-kosvennogo-nagreva-dlya-gazovogo-kotla.html
• https://cotlix.com/gazovyj-kotel-s-bojlerom
• https://eurosantehnik.ru/odnokonturnyj-kotel-s-bojlerom-kosvennogo-nagreva-ili-dvuxkonturnyj-kotel.html
• https://strojdvor.ru/otoplenie/gazovye-kotly-so-vstroennym-vodonagrevatelem/
• http://otepleivode.ru/otoplenie/kotlyi-i-vodonagrevateli/gazovyiy-kotel-s-boylerom.html
