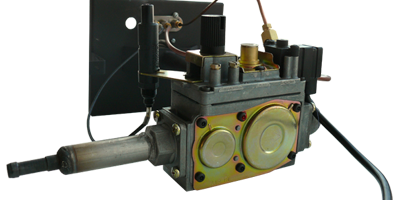

Выбираем газовые горелки для банных печей

Использование такого экономичного и высокоэнергетичного топлива как газ в качестве источника тепла для обогрева домов в свое время совершило настоящую революцию в жизни людей. Больше нет необходимости в трудоемкой заготовке дров на зиму, да и в самих громоздких кирпичных печах, от которых многие избавились, устанавливая взамен современные газовые котлы.

При этом бани до последнего времени продолжали строить и топить по старинке – дровами, сжигая их в кирпичных или металлических печах-каменках. В районах же, где отсутствуют большие лесные массивы, покупка дров для банных процедур является большой проблемой, которая влечет за собой в том числе и дополнительные финансовые затраты.

Производители печных аксессуаров сравнительно недавно предложили потребителям достойную альтернативу дровяным и электрическим печам и не прогадали — газовые печи-каменки и специальные газовые горелки в уже существующие дровяные печи стали пользоваться повышенным спросом у населения.

Преимущества использования газовых горелок для бани

Газовые горелки для банных печей фабричного производства стали настоящей находкой для населения, проживающего в степных и лесостепных регионах. Несмотря на кажущуюся сложность переоборудования дровяных печей под газ, сделать это очень просто, нужно лишь соблюдать некоторые условия безопасности, о которых чуть позже.

• отапливать газом удобнее, чем дровами – достаточно открыть вентиль, поджечь горелку и через 60-80 минут парилкой можно пользоваться;
• топить газом баню на 20-30% экономнее, чем дровами, и на 100-120%, чем электричеством;
• газ более простое в использовании топливо, чем дрова – после него нет золы, не нужно дополнительное место под хранение дров;
• с точки зрения пожаробезопасности газ предпочтительнее – температура отводящихся газов значительно ниже, чем при отапливании дровами, поэтому места прохода печной трубы через перекрытие и кровлю нет необходимости дополнительно изолировать.

Газовые горелки для банных печей можно разделить на две большие группы, которые принципиально отличаются друг от друга. Каждый вид горелок имеет свои преимущества и недостатки, а также конструктивные особенности, которые определяют сферу их применения.

Атмосферные горелки

Это наиболее дешевые, простые в изготовлении и использовании горелки, с помощью которых можно быстро и с наименьшими затратами переоборудовать вашу дровяную печь под газ (см. фото ниже).

Атмосферные горелки не зависят от наличия электричества, их работа не прекращается при перепадах давления газа в магистрали. Перемешивание и сгорание газовой смеси в топливнике происходит за счет перепада давления, т.е. природным способом, отсюда и главный недостаток – в бане нужно будет дополнительно оборудовать качественный приток воздуха, а также следить за состоянием дымохода. В противном случае газ будет расходоваться неэффективно, а также возможны проблемы с качественным равномерным прогревом топливной камеры и, соответственно, всей парилки.

Установка атмосферных горелок в уже существующие дровяные печи обычно требуют дополнительных доработок и усовершенствований, как самой топливной камеры, так и габаритов горелки. Дело в том, что топливники обычной печи для бани имеют более или менее стандартные размеры; помещая туда горелку, мы получаем ситуацию, когда пламя из нее при горении касается дня каменки, или металлических деталей печи, т.е. горелка располагается слишком высоко. Это недопустимо, так как для правильного прогрева топливной камеры и всей печи необходимо, чтобы пламя прогревало воздух, причем источник должен находиться максимально близко ко дну и точно по центру. По отзывам людей, уже переоборудовавшим свои дровяные банные печи под газ – это вполне реально, хоть и требует некоторых усилий.

Наддувные горелки

Наддувные, или дутьевые горелки являются более качественным, полностью автоматическим аналогом атмосферных горелок, которые продаются в комплекте с вентилятором, осуществляющим принудительную подачу воздуха в топливную камеру. При установке наддувной горелки в дровяную печь не обязательно располагать ее точно по центру топливника – вентилятор создает в нем принудительную циркуляцию горячего воздуха, что способствует равномерному прогреву камеры.

Такие горелки, как правило, имеют множество настроек – в зависимости от среднего давления газа, размеров парилки, режима использования печи и т.д. Многоступенчатые системы безопасности и качественная автоматика делают пользование печами с наддувными горелками вполне удобным и комфортным, при этом их можно настраивать на практически любую мощность в широком диапазоне.

Пожалуй, единственный недостаток таких горелок – их зависимость от электроснабжения, поэтому в местах нестабильной подачи электричества имеет смысл предусмотреть альтернативные источники питания. Также при покупке дутьевой горелки необходимо соотносить ее длину в глубиной топливной камеры -пламя не должно касаться задней ее стенки.

Какую лучше выбрать?

Любой покупатель, думающий над переоборудованием своей дровяной печи под газовое топливо, должен тщательно сопоставить множество параметров и факторов, которые в конечном итоге повлияют на выбор конкретного решения. Атмосферные горелки более дешевые – их можно купить за небольшую сумму от 100 долларов США, они не зависят от электричества, но при этом вам, скорее всего, необходимы будут некоторые доработки топливной камеры. Дутьевые (наддувные) горелки более совершенны, удобны в использовании, но дорогие – их средняя цена – около 250-300 долларов. Эксплуатация таких горелок потребует от хозяина бани миниму внимания и личного участия.

Однако в любом случае – если вы только планируете постройку собственной бани и думаете о приобретении печки-каменки – лучше покупать уже готовую газовую печь с вмонтированной горелкой. Конструкция такой печки и конфигурация ее топливной камеры будет адаптирована под выбранный вами тип горелки, она будет оборудована всей необходимой автоматикой и системами безопасности. И поверьте – после того, как вы попробуете газовую печь, вы не пожалеете о своем выборе.

Читайте также: Газовые горелки для печей отопления, Газовые печи для бани — Цены, Дымоход для газового котла, Печь Бренеран — Отзывы

Поделиться:

Горелка для банной печи позволяет переоборудовать с минимальными затратами имеющийся дровяной нагревательный котел под газовый энергоресурс. Для этих целей рекомендуется подобрать подходящую по конструктивным характеристикам модель форсунки заводского исполнения. Однако нередко встречаются ТТ агрегаты, адаптированные под более экономичное топливо при помощи самодельных газовых горелок для банных печей.

Особенности конструкции и принцип работы

Конструктивно газовое нагревательное оборудование для бани представляет собой корпус с вмонтированной горелкой-форсункой. В устройстве предусмотрены запорные и сбросные клапаны, предохранитель, фильтры, отсек для смешивания газа с воздухом. Здесь расположены механизмы управления, регулирующие режим подачи топлива. При помощи горелки нагревается воздух в камере топки, далее тепловая энергия передается корпусу генератора с поддоном для камней. От характеристик газовой форсунки зависят функциональные возможности оборудования, эффективность устройства и безопасность.

Преимущества и недостатки

Применение газовых генераторов тепла в бане располагает массой преимуществ:

• эффективность. Нужно лишь открыть вентиль и поджечь форсунку, и через час парилка будет готова. Отсутствует необходимость заготавливать и хранить дрова/уголь, загружать топку, контролировать рабочий процесс;
• высокий КПД. Производительность оборудования на газе значительно выше по сравнению с ТТ агрегатами;
• экологичность. При работе газовые горелки для банных печей предусматривают малый уровень вредных для окружения выбросов;
• удобство обслуживания и ухода. Не нужно убирать золу, как в случае с твердым топливом. Требуется лишь своевременная чистка дымохода;
• экономичность. Этот показатель почти на 30% выше, чем у ТТ котлов, и более чем на 100% выше, чем у электрогенераторов тепла.

Основным недостатком газовых горелок для банных печей отмечают необходимость оформления разрешительных документов на установку.

Классификация видов

Производители предлагают газовые горелки для банных печей двух видов:

• атмосферные;
• наддувные.

Модели разнятся по конструктивным характеристикам, располагают отличающимися преимуществами и недостатками.

Атмосферные горелки

Устройства атмосферного типа реализуются в доступном сегменте, энергонезависимы, предусматривают минимум автоматики. Конструкция представляет собой один или несколько полых трубчатых элементов для подачи газа под давлением. Для работы атмосферных горелок для банных печей требуется хорошая циркуляция воздуха в помещении.

Плюсы:

• автономность;
• простота конструкции;
• компактность;
• бесшумность работы;
• доступность.

Минусы:

• относительно невысокая мощность;
• низкий уровень экономичности.

Также нельзя упускать из внимания высокие требования к тяге.

Наддувные газовые горелки для банных печей

Дутьевые приборы конструктивно выглядят как блок с датчиками, оснащенный контроллером. В комплектацию входит вентилятор для принудительной подачи воздуха в топливник.

Плюсы:

• предусмотрены многоступенчатые системы безопасности и качественная автоматика;
• в 2 раза экономичнее атмосферной модели;
• возможность настройки на любую мощность в широком диапазоне;
• возможность перевода на сжиженный газ и обратно.

Минусы:

• энергозависимость;
• высокая стоимость.

Для нивелирования зависимости от электрической сети рекомендуется использовать дизель-генератор или другой альтернативный источник.

Критерии выбора

При выборе газовой форсунки учитывают следующие позиции:

1. Специфику модели – мощность, уровень КПД, эффективность, экономичность, безопасность;
2. Особенности эксплуатации. При обустройстве небольшой бани чаще всего отдают предпочтение атмосферным моделям. Мощные автоматические горелки для банной печи дутьевого типа рекомендованы для эксплуатации в крупных помещениях.
3. Тип нагревательного оборудования.
4. Особенности поступления топлива – из магистрали, газгольдера или баллона.
5. Предназначение продукции.

Модели форсунок отдельных категорий предусматривают установку в определенные виды генераторов тепла. К примеру, некоторые предложения отечественных производителей рассчитаны для эксплуатации исключительно в котлах с длинным каналом для топливной смеси.

Какие газовые горелки лучше для банных печей?

Чаще всего в нагревательное оборудование устанавливают модели атмосферного типа УГОП. К примеру, выбирая газовую горелку в Москве или других городах, можно подобрать модификацию устройства с мощностью в пределах 8-30 кВт. Представлены модели с встроенными датчиками тяги, контроля пламени, с функцией регулировки температуры. Пожалуй, самыми популярными являются приборы УГОП-12 и УГОП-16, которые по функциональным характеристикам прекрасно подходят для большинства парилок.

Особенный интерес потребителей вызывает модель УГОП-П 16 с устройством микрофакельного типа. Из-за присутствия прорезей-щелей вместо отверстий круглого формата этот вариант прибора называют щелевым. Как показывает практика, с наличием небольших изменений в конструкции сильно меняется картина горения в целом.

Необходимые разрешения и требования к установке

Для установки горелки в банную печь необходимо разрешение газоснабжающих инстанций. В случае с атмосферными устройствами условия эксплуатации должны соответствовать следующим требованиям:

• наличие качественной системы вентиляции помещения;
• регулируемая тяга;
• объем эксплуатируемого помещения не менее 12 м³;
• обеспечение мер пожарной безопасности: надежная изоляция дымоотводной трубы при прокладке дымохода через плиты перекрытия и кровельную систему, оснащение верхушки искрогасителем.

При покупке устройства прилагается набор документов в виде сертификатов соответствия и разрешения Ростехнадзора. При соблюдении правил установки и наличии вышеуказанной документации есть шанс получить разрешение к эксплуатации от газоснабжающей организации.

При установке наддувных моделей достаточно выполнения правил пожарной безопасности и наличия сопутствующей документации, так как из-за особенностей функционала не предъявляются требования к месту эксплуатации.

Стоит учитывать, что все это в силе при использовании магистрального газа. В случае автономной газификации для хранения баллонов со сжиженным газом по регламенту используется отдельный металлический шкаф или оборудуется газгольдер. Подземный резервуар предусматривает объемы от 3 м³ и расположение на расстоянии не менее 5 м от постройки. От хранилища до генератора тепла прокладывается трубопровод из стальных труб, обеспечивается надежная герметичность канала.

Варианты изготовления самостоятельно

Нередко самодельный нагревательный агрегат на газу изготавливают на основе старого пустого баллона, который предварительно наполняют водой для удаления остатков горючего. Чтобы собрать металлический генератор тепла своими руками, используют готовые чертежи.

Материалы и инструменты:

• пустой газовый баллон. Можно купить новый баллон или подыскать б/у вариант в пункте приема металлолома;
• б/у диски от грузового, легкового авто, они выбираются в зависимости от предполагаемой мощности газотопливного нагревательного оборудования;
• металлические трубы. Для подводки газа и воздуха используется модель с сечением 2 см, для сооружения дымохода подойдет труба диаметром 4 см;
• атмосферная горелка;
• болгарка;
• дрель с соответствующими насадками;
• сварочный аппарат.

Последовательность работ:

1. При помощи болгарки вырезают отверстие в верхней части баллона под габариты колесного диска.
2. Диск вставляют в отверстие, приваривают при помощи сварочного агрегата.
3. Конструкцию для подачи воздуха изготавливают из трубы d2 см путем высверливания на поверхности 9-11 отверстий диаметром 5 мм.
4. В нижней части баллона высверливают отверстие d50 мм, вставляют трубу так, чтобы с одной стороны она выступала на 15-20 см. Швы заделывают при помощи сварки.
5. Аналогичным образом приваривается газовая труба, свободный конец оснащается переходником для подключения.
6. В верхней части конструкции оборудуется дымоход.

В конце изготавливают дверку топки из стальной пластины, с боку самодельной конструкции вырезают под нее отверстие и устанавливают на петли.

Технология изготовления самодельных газовых горелок из металла

Чтобы изготовить газовую горелку для банной печи атмосферного типа своими руками, можно использовать подручные материалы в виде обрезков металлических труб и подходящих элементов от старого оборудования.

Инструменты, приспособления и материалы:

• болгарка;
• сварочный аппарат;
• стальная трубка с толщиной стенок 2 мм и длиной 100 мм;
• вентиль – для регулировки подачи горючего;
• стальной колпачок – подойдет жиклер от паяльной лампы;
• пьезоэлемент;
• резина для ручки.

При подготовке материальной базы для самодельной газовой форсунки учитываются особенности соединения элементов. К примеру, стандартный вентиль ВК-74 предусматривает колпачок с конической резьбой.

Этапы работы:

• для изготовления дозатора топлива стальной колпачок накручивается на вентиль;
• при помощи болгарки изготавливается основа устройства из стальной трубы – сопло;
• сопло приваривается к колпачку;
• конструкция оснащается пьзоэлементом.

Планируя изготовление газовой горелки своими руками, стоит учитывать, что регламент предусматривает обязательную проверку качества изделия в местном офисе Ростехнадзора и получение сертификата пригодности к эксплуатации.

Ключевым элементом нагревательного газового агрегата является форсунка-горелка. В ней создается смесь из топлива и воздуха, поддерживающая горение. Если сделана газовая горелка для банной печи своими руками, то этот факт придает уверенности в надежности конструкции. А это, согласитесь, достаточно веский аргумент в пользу собственного изготовления.

Изготовить форсунку для банной печи можно из подручных материалов. В ход пойдут пустые газовые баллоны, обрезки металлических труб, детали от старого оборудования. Перед вводом в эксплуатацию готовое изделие проверяется специалистами Ростехнадзора.

Мы расскажем, как все грамотно сделать. Подскажем, каким образом получить сертификат пригодности самодельной газовой горелки. Он подтверждает безопасность устройства и разрешает подключение к отопительной системе бани.

Принцип работы и отличия газового оборудования

Вы не можете объективно судить о качестве приобретенной форсунки. Не разбирать же готовое изделие в поисках возможных дефектов. Так есть шанс скорее повредить, чем проверить недешевое устройство.

Собирая самостоятельно каждый элемент горелки, вы получите не только приятное удовлетворение от сделанной работы, но еще и экономию. При этом эксплуатация и ремонт газового оборудования бани станут безопасными и осознанными.

Отопительный газовый агрегат представляет собой корпус банной печи с размещенным в нем подающим газ устройством. Здесь находятся основные элементы управляющего механизма, с помощью которого регулируется подача топлива.

Горелка нагревает воздух в топке. Тепловая энергия форсунки через корпус передается к поддону с камнями

Особого внимания у отопительной печи с газовой форсункой требует дымоход, который надо периодически чистить.

К преимуществам нагрева воды и банной каменной закладки газовой горелкой относятся:

1. Простота рабочего процесса. Для нагрева достаточно повернуть вентиль и поджечь газ в горелке. Через час парное помещение бани будет достаточно нагрето.
2. Экологичность.  В ходе работы газового устройства вредные выбросы при сгорании газа имеют самый минимальный объем по сравнению с другими видами топлива.
3. Удобство обслуживания горелки и самой печи. Не нужно бороться с копотью стен и убирать отходы, как с углем или дровами.

Можно оснастить печь специальными датчиками, срабатывающими при критически низкой скорости вытяжки. В этом случае подача газа автоматически отключается.

Недорогое топливо газифицированной печи позволяет не ограничивать количество банных процедур. Даже при ежедневной топке бани, поддерживать чистоту становится совсем легко

Такой недостаток самодельной горелки, как дополнительное оформление разрешительных технических документов, окупается за счет высокой производительности. Использование газовой форсунки сэкономит на 30% затраты в сравнении с твердыми видами топлива. Обогрев бани газом в два раза дешевле, чем при помощи электрического котла.

Конструктивные особенности и виды горелок

Важными параметрами самодельной газовой горелки являются безопасность, простота изготовления, пригодность к работе в конкретных условиях, экономичность. Вариантов выбора модификаций подающего газовую смесь устройства есть довольно много. Их используют для отопления дома, нагревания водяных котлов, даже для туристических походов.

Необходимо ориентироваться в этом многообразии видов устройств, для того чтобы своими руками изготовить качественную горелку для бани.

По способу поступления воздуха в горелку их условно разделяют на два вида:

• Атмосферные, с естественной подачей воздуха в зону горения.
• Вентиляторные, с принудительным поддувом воздуха, осуществляемым встроенным вентилятором. Они же дутьевые и наддувные.

Для самостоятельного изготовления у мастеров более популярны горелки атмосферного типа. Простую конструкцию форсунки можно усовершенствовать с помощью дополнительных опций. Например, оборудовать горелку термостатом, датчиками тяги, контролем пламени, отсечным газовым клапаном.

Следует учитывать физические параметры как банной печи, так и выбранной модели форсунки. Перед началом изготовления горелки определитесь с размерами

Все эти функции повысят надежность и безопасность работы, но вместе с этим и увеличат стоимость вашего изделия. Насколько целесообразно дополнительное оснащение вы решите сами, исходя из финансовых возможностей и частоты работы горелки.

Устройства атмосферного типа

Такие горелки представляют собой одну или несколько металлических полых трубок, через которые подается газовое топливо под давлением. Розжиг производится с помощью пьезозажигалки. Атмосферные форсунки самые дешевые и простые в изготовлении.

Обычно своими руками делают атмосферные газовые горелки. Их достоинствами являются независимость от электричества и перепада давления в газовой магистрали

Главным недостатком атмосферных газовых горелок принято считать потребность в постоянном качественном притоке воздуха.  Его придется оборудовать в бане дополнительно. Обычно для этой цели используется зольник или подключенный к нему воздуховод.

Эффективна вентиляционная труба с забором воздуха из соседнего помещения. При низком уровне тяги большая часть плохо прогоревшего топлива уходит в дымоход. Это грозит опасностью утечки газа, если в кирпичном массиве есть микротрещины.

Поэтому кирпичная печка с такой горелкой нуждается в постоянном осмотре и контроле состояния как самого печного массива с дымооборотами, так и дымохода.

Комплектация дутьевых устройств

Вентиляторные горелки представляют собой блок с вентилятором, датчиками и контроллерами. Забор и нагнетание воздуха с улицы производится в автоматическом режиме, действие оборудования контролируется автоматикой. Мощность горения в дутьевом устройстве можно настраивать в соответствии с потребностями.

Принудительное бесперебойное обеспечение воздухом позволяет увеличить КПД нагревательного устройства, благодаря качественному прогоранию газа. Соответственно уменьшается расход топлива на обогрев банной печи.

Вентиляторная горелка сложнее в монтаже, но проще в эксплуатации. Интенсивность работы форсунки в такой схеме легче регулировать с помощью автоматики

На стоимости оборудования сказывается подключение горелки к электричеству. При возможных отключениях электроснабжения необходимо иметь альтернативный источник, например, дизель-генератор или аккумулятор.

Обе разновидности газовых горелок могут переводиться со сжиженного газа на магистральный и обратно. Для перевода производится замена жиклеров, благодаря чему изменяется объем газовой смеси, нагнетаемой в камеру горения. Форсунки для замены подбирают в соответствии с рекомендациями производителя, точнее с обозначенными им размерами.

Критерии выбора варианта конструкции

Для каждого вида горелки есть свои параметры мощности и потребления газа. Энергозависимую надувную горелку с более дорогими комплектующими деталями используют для нагревательного котла бани большого объема.

Чтобы обогреть малые и редко используемые помещения, рекомендуется установка атмосферной горелки. Баньке скромных размеров достаточно модели с расходом в 1,5-4,5 м³ в час.

Для поддержания комфортной температуры в бане нужна горелка с равномерным распределением пламени. Эту задачу решают всевозможные распределяющие трубки или рассекатели факела. Обычно они представляют собой круглые отверстия. Но иногда формат меняют на узкие прорези, такие форсунки называют щелевыми.

Щелевая газовая горелка демонстрирует отличие физических параметров огня при изменении внешней формы отверстий. Эта небольшая разница в конструкции горелок заметно влияет на общую картину пламени

У любого выбранного типа горелки предпочтительнее изготовить отвод длинной вытянутой формы. Это позволит ускорить нагрев топки за счет увеличения площади пламени. Ведь газовое отопление разрешено применять только из смежного с парилкой помещения.

Подготовка к процессу изготовления

Разобравшись с устройством газовой горелки и определившись с моделью, можно перейти к следующей подготовительной ступени. Составить список нужных материалов и инструмента.

За основу можно взять такой перечень:

• стальная трубка длиной 100 мм и со стенками толщиной 2 мм;
• регулирующий подачу топлива вентиль;
• стальной колпачок, пьезоэлемент, резина для ручки;
• сварочный аппарат, болгарка.

Не забывайте о мелочах, таких как соединительные элементы. Например, для вентиля типа ВК-74 нужно запастись колпачком с конической резьбой.

Описание этапов работы

Перед началом сборки деталей горелки лучше для удобства иметь под рукой нарисованную схему.

Технология самостоятельного изготовления предусматривает следующую последовательность:

• основа устройства сопло изготавливается с помощью болгарки;
• дозатор топлива собирается из вентиля и накрученного на него стального колпачка;
• к соплу приваривается колпачок, затем устанавливается пьезоэлемент.

Устанавливая собранную и испытанную специалистами горелку, нужно соблюдать ограничение по расстоянию. Оно должно быть не более 5 метров от газовой форсунки до конца трубы дымохода.

Модернизация отопительного оборудования

Установить самодельную газовую горелку атмосферного типа для печки бани под силу любому домашнему мастеру. Так без особых затрат твердотопливный котел можно переоборудовать в газовый.

Оборудование существующей в бане твердотопливной печи газовым горелочным блоком заводского изготовления потребует определенной подгонки. Вы столкнетесь с необходимостью доработки габаритов как горелки, так и топочной камеры дровяной печи.

Переоборудование банной твердотопливной печи в комбинированную газодровяную вполне в ваших силах, но потребует точности и определенных усилий. Нельзя допускать контакта пламени со стенками топки

Для равномерного нагрева камеры топки, следует располагать горелку ближе к дну печи и строго по центру. Недопустимо размещение источника высоко и со смещением в какую-либо сторону. В этом случае камера не будет прогреваться полностью. А пламя из горелки может касаться металлических частей или каменки банной печи.

Система защитной автоматики

Не сгоревшее топливо в банной печи иногда становится причиной взрыва газовоздушной смеси. Поэтому контролировать пламя работающей форсунки необходимо для вашей безопасности. Это можно делать визуально или при помощи автоматики с чувствительными к светоизлучению современными фотоэлементами.

Система защиты горелки автоматически обеспечивает такие функции:

• регулирование мощности;
• подачу топлива и воздуха;
• полноту сгорания газа.

Надо учитывать увеличение габаритов модернизированной конструкции. Особенно при малых размерах помещения бани. Если размер устройства является для вас важным критерием, то для компактности всю автоматизацию можно разместить снаружи.

Можно добавить автоматические схемы работы с простыми элементами. Компактное размещение сэкономит полезную площадь небольшой бани

Для управления процессом горения можно использовать автоматическую установку заводского изготовления типа САБК-8-50С. Она обеспечивает высокий уровень безопасности благодаря четырем степеням защиты. Работа печного газового оборудования с таким устройством автоматически прекратится в случае возникновения опасного аварийного режима.

Подведение газа к бане

Банные печи с газовыми форсунками стали технологическим прорывом для людей, проживающих далеко от лесных массивов. Учитывая низкую стоимость газового топлива по сравнению с дровами, затраты на обогрев горелкой становятся совсем ничтожными.

Любителям парилки можно не ограничивать себя и пользоваться такой баней каждый день. Только, конечно, если позволяет здоровье.

Бесперебойное снабжение банной печи газовым топливом можно обеспечить от:

• Магистральной сети, проложенной к загородному участку и подключенной к бане.
• Газовых баллонов, заправку которых требуется периодически производить.
• Газгольдера, установленного на участке стационарно или в мобильном варианте, пригодном для периодической заправки.

Самая затратная по времени будет процедура врезания в общую газовую систему города или сельского поселения. Она требует приобретения, установки и регистрации газовых счетчиков. Еще понадобится оформление разрешительной, технической и платежной документации.

Газопровод на участке с баней облегчает задачу снабжения топливом. Не составит огромного труда решение технических вопросов с подключением надежной газовой горелки

Подключение обычного газового баллона тоже потребует приглашения представителя газовой службы и подготовки технической документации. К резервуарам есть особые требования к размещению.

Например, нельзя газовые баллоны устанавливать в помещении бани. Они должны находиться снаружи на легкодоступном проветриваемом месте. Рядом обязательно должны быть противопожарные защитные средства – огнетушитель, песок.

Требования надзорных органов

Горелка на банную печь, изготовленная своими руками, должна иметь сертификат пригодности от Ростехнадзора. Кроме того, нужно специальное разрешение для эксплуатации. При использовании в качестве топлива магистрального газа нужно оформить такой документ у газоснабжающей организации.

К установке атмосферной модели в бане предъявляются следующие требования:

• минимальный объем бани 12 м³;
• наличие исправной вентиляции;
• соблюдение противопожарных мер;
• верх трубы оборудован искрогасителем;
• хорошая регулируемая тяга;
• труба изолирована от потолка и кровли.

Баллоны можно разместить в специальном отдельно стоящем от бани металлическом шкафу. Газгольдеры располагают в подземной емкости на расстоянии более 5 метров до бани. Соединяющие трубы должны быть проверены специалистом на герметичность. Их выполняют из стали, меди и других негорючих материалов.

К трубопроводу до печи, местам установки баллонов предъявляют специальные требования сотрудники пожарного надзора. У тех, кто пренебрегает правилами есть вероятность попасть на штраф, который сведет всю экономию в минус

Как показывает практика, лучше не устанавливать самодельную горелку без разрешения уполномоченных органов. Это слишком рискованно в плане безопасности.

Получив разрешение на эксплуатацию и все инструктажи, вам следует обеспечить меры по соблюдению нормального режима работы самодельной горелки банной печи. Нужно периодически проверять на герметичность стыки горелки и трубопровода. При необходимости прочищать дымоход и усиливать изоляцию.

Осмотр состояния оборудования не ограничивается газовой горелкой. Важно наблюдать за изоляцией дымовой трубы от перекрытий потолка и крыши

Чтобы отслеживать динамику изменения состояния оборудования, заведите специальный журнал. Записывайте в нем даты и произведенные операции по обслуживанию элементов газового агрегата. В процессе отопления бани с помощью самодельной форсунки соблюдайте обычные правила пожарной безопасности.

С тонкостями изготовления газовой горелки из обычной паяльной лампы ознакомит следующая статья, которую стоит прочесть мастеровитым домашним умельцам.

Выводы и полезное видео по теме

Демонстрация работы простой самодельной горелки в дровяной печи бани с использованием газового баллона:

Газовая горелка с автоматическим управлением, требующая при собственном изготовлении продвинутого уровня мастера:

Печная автоматика заводского изготовления САБК для газогорелочных устройств, снабжающихся топливом от магистрального или стационарного источника:

Изготовить самую простую газовую горелку для печи в баню своими руками, которая прослужит вам много лет, несложно. Не жалейте времени на проверку надежности конструкции. Соблюдайте правила установки и хранения автономных источников газового топлива.

Монтаж горелки с элементами автоматики для управления процессом горения и защитным отключением ненормальных режимов потребует определенных знаний и навыков. Если вы не уверены в собственных силах, лучше приобретите готовое изделие.

Вы уже делали газовую горелку и устанавливали ее в банную печь? У вас есть практический опыт отопления бани самоделкой и оформления разрешительной документации, подключения горелки к магистральной газовой сети? Поделитесь им, расскажите о важных моментах, опубликуйте ниже ваш комментарий и фото.

Современные русские бани уже давно не соответствуют традиционным парилкам, которыми пользовались наши деды и прадеды. Это касается как внутреннего убранства и количества комнат в строении, так и топлива. В современных реалиях идеальным решением считается газовая печь для бани.

Владельцы бань готовы пожертвовать неповторимым запахом, выделяемым при горении дров, и заменить традиционную печь газовыми котлами. Это обусловлено тем, что баня на газу, а именно ее эксплуатация, обходится гораздо дешевле. Кроме того, газовая горелка для бани удобна в управлении.

Людям, решившим установить в парной современные газовые горелки для банных печей, следует знать о разновидностях подобных отопительных приборов, особенностях их использования и правилах установки.

Попытка эксплуатировать газовую печь для бани без наличия подобных знаний может закончиться плачевно как для самого строения, так и для его хозяина.

Основные достоинства

Традиционные дровяные печи, устанавливаемые в бане, — это хорошо, особенно при свободном доступе к топливу. В любых других ситуациях отличной альтернативой твердотопливному котлу может стать экономная газовая печь в баню. Ее монтаж не имеет сложностей. Главное — соблюсти все необходимые правила и меры предосторожности.

Согласно статистике, котлы для бани на газу являются лидерами продаж среди всех видов отопительных приборов, устанавливаемых в парилках. Это обусловлено тем, что их преимущества являются неоспоримыми:

• Компактность. Газовые печи для саун и бань не имеют объемной топки и отделения для сбора золы, поэтому они занимают минимум места в помещении.
• Оптимальная температура. Банная печь на газу позволяет регулировать уровень температуры. Все, что нужно, — это выставить оптимальный режим.
• Простота эксплуатации. Газовая банная печь не требует особого ухода. Ее эксплуатация не подразумевает очистку зольника и контроля догорания топлива.

Основным недостатком можно считать довольно высокую частоту возникновения аварийных ситуаций. Они вызываются установкой несертифицированного оборудования и нарушением норм эксплуатации.

Если грамотно выбрать печь и не нарушать технику безопасности, то газовые горелки прослужат в штатном режиме десятки лет.

Комплектация печи

Печки для бани на газу имеют довольно простое строение:

• в корпусе установлена горелка, к которой герметично присоединена газовая труба;
• над горелкой расположен бак для воды, являющийся составной частью теплообменной и отопительной системы;
• поверх корпуса установлен поддон для каменки. Стоит понимать, что показатели работоспособности газовой и дровяной печей значительно отличаются, поэтому для каменки нужно использовать булыжники с речного или морского дна. Благодаря сгоранию газа каменка может раскаляться до 200 градусов. Это вкупе с попаданием на нее воды может приводить к быстрому выходу каменки из строя. Речные и морские камни в отличие от других способны стойко переносить подобные воздействия;
• кроме поддона для каменки поверх корпуса газовой печи имеется выход, к нему подсоединяется дымоход;
• у газовых печей для бани с баком для воды и моделей, не имеющих этого элемента теплообменной системы, в конструкции присутствует предохранитель, который отвечает за автоматическое отключение подачи газа при затухании огня.

Изучив конструкцию устройства, можно понять, что газовая печь для бани своими руками — это реальность. Ее можно собрать самостоятельно. Исключением является горелки, которые требуется приобрести у проверенного производителя.

Как выбрать печь на газу

Если пришло время заменить печь на дровах на современный отопительный прибор, то к его выбору следует подойти со всей ответственностью.

Газовые горелки для бани не просто так получили название «Бомбы». Это обусловлено тем, что незадачливые покупатели доверяют продавцам и приобретают приборы сомнительного происхождения, результатом эксплуатации которых становятся взрывы, пожары, ожоги и даже смерть. Из-за этого в народе бытует миф об опасности газовых отопительных приборов.

Нередко причиной вышеперечисленных чрезвычайных ситуаций становится желание сэкономить и купить горелки или печь как можно дешевле. Выбирать газовые отопительные приборы следует по определенным правилам:

• во-первых, у каждой горелки имеется определенный расход топлива, определяющий экономность и мощность печи. Чтобы узнать его, необходимо почитать описание, имеющееся в инструкции по применению. Для небольшой бани подойдет прибор, технические характеристики которого гласят о том, что расход топлива равен 1–4 кубометра в час;
• во-вторых, все газовые печи в сборе, как и горелки, продающиеся по отдельности, имеют документы, подтверждающие стандарты качества и безопасности. Если у продавцов их нет, то лучше обойти этот магазин;
• в-третьих, в парной недопустима эксплуатация горелок и котлов, имеющих повреждения, негерметичные соединения и истекший срок годности. Иными словами, газовые печи для бани должны быть в идеальном состоянии.

В процессе эксплуатации газовые печи должны подвергаться профилактике. Подобная мера является обязательной. Этому правилу нужно следовать неукоснительно. Его несоблюдение в разы увеличивает риск возникновения чрезвычайной ситуации.

Газо-дровяной котел

Для тех, кто не мыслит посещение парной без наличия неповторимого запаха сгорающих дров и желает сэкономить на эксплуатации бани, идеальным решением может стать газо-дровяная печь.

Подобный отопительный прибор — это современная универсальная конструкция, в которой допускается использование различного рода топлива: природного и сжиженного газа, угля и дров.     Это возможно благодаря тому, что у подобных печей имеются съемные элементы, нужные для работы на твердом топливе и газу.

Устройства, предназначенные для сгорания газа, состоят из горелок, фильтров и различных клапанов. В то же время для эксплуатации печи на твердом топливе нужен топливоприемник. Подобные отопительные приборы не являются новинкой на современном рынке. Они эксплуатировались еще в советские времена. Ярким примером этому может послужить ОГВ (отопительный газовый водонагревательный) котел.

Оборудование, необходимое для сгорания газа, устанавливается в зольнике печи. Если его демонтировать, то котел будет исправно функционировать на твердом топливе.

Газо-дровяные печи пользуются большой популярностью не только благодаря своей универсальности. Их стоимость находится на приемлемом уровне, что является немаловажным фактором для владельцев бань.

Правила монтажа газовых печей

К процессу монтажа отопительных устройств, работающих на газу, нужно подходить максимально ответственно. От правильности установки зависит не только эффективность функционирования, но и безопасность людей, посещающих баню.

С газовыми печами должны работать опытные специалисты, имеющие богатую практику в этой сфере. Доверив установку газового котла профессионалу, все равно процесс монтажа следует контролировать. При проведении подобных работ нужно обратить внимание на следующие вещи:

• расстояние от стены до печи должно быть не менее 50 мм. При этом все параллельные стенам котла поверхности изготавливаются из негорючих материалов или обшиваются таковыми;
• огнеупорное основание котла должно выступать минимум на 100 мм от его краев;
• высота разъема для горелки без накладки должна варьироваться в пределах от 470 до 550 мм, с накладкой — от 615 до 680 мм, ширина — от 350 до 450 мм и от 515 до 665 мм соответственно.

Особое внимание следует уделить дымоходу. Газовая печь подключается к дымоходному каналу трубами из нержавейки. При этом колена труб должны входить друг в друга не менее чем на полдиаметра.

Газовый котел устанавливается одновременно в парилке и предбаннике. Лицевая сторона с горелками должна размещаться в предбаннике. Это исключает возможность затухания огня из-за попадания воды. Котел с водой и каменка размещаются в парилке.

Обязательным условием эксплуатации газовой печи является наличие вытяжки и окон с форточками в предбаннике. Двери должны открываться наружу. Протяженность дымоходного канала обязана быть не меньше 5 метров.

Если дымоход сделан из разных материалов, например, к печи присоединены трубы из нержавейки, а далее канал выполнен из кирпича, то место соединения должно быть полностью герметичным. Это место в системе отопления должно подвергаться проверке как можно чаще.

Розжиг печи

Наиболее дешевым является оборудование, не имеющее автоматического пуска. Такие печи в большинстве случаев устанавливаются как в банях, так и в жилых домах. Производить их розжиг нужно самостоятельно. Он выполняется с помощью спичек или заблаговременно подожженной бумаги. Проводить подобную процедуру нужно максимально осторожно. Сначала требуется поместить источник огня в специальное окошко и только после этого открывать подачу газа.

Если в процессе розжига фитиль погас, то необходимо перекрыть подачу газа и подождать несколько минут, а затем повторить процедуру. Несоблюдение этих правил может привести к тому, что газ накопится в трубах дымохода и произойдет взрыв — несильный, но его мощности хватает для повреждения дымоходного канала и нанесения травм.

В остальном эксплуатация газовой печи в бане — это удобно, экономно и безопасно. Газовый или газово-дровяной котел является отличной альтернативой твердотопливным отопительным приборам.

Использование для нагрева парилки газа привлекательно своей ценой и тем, что нет нужды возиться с заготовкой, хранением, сушкой дров. В некоторых регионах древесина — это роскошь, и сжигать ее в печи могут далеко не многие. В таком случае лучший вариант — газ. Природный или сжиженный — не важно, можно использовать и тот и другой. Все что надо — газовая горелка для банной печи.

Виды газовых горелок для печей в бане

В бане можно ставить газовые горелки двух типов: атмосферные и наддувные. Атмосферные — стоят дешевле, работают автономно без электричества. Представляют собой одну или несколько полых трубок в которые под давлением подается газ. Воздух, необходимый для продуктивного сгорания газа, забирается прямо из помещения, в котором установлена печь. Он смешивается с газом, затем газовоздушная смесь поджигается при помощи электро- или пьезо- зажигалок.

</p>

Именно в механизме работы и кроется основной ее недостаток атмосферных моделей — необходима хорошая тяга, а также эффективная система вентиляции, обеспечивающая приток воздуха. Зависимость этого типа оборудования от состояния атмосферы в помещении, откуда топится баня, доставляет много хлопот. При каждом более-менее активном движении воздуха, изменяются пропорции газовоздушной смеси, что ведет к изменению количества тепла, которое выделяется. И вообще, такие горелки сжигают газ далеко не полностью, и значительная его часть улетает в трубу. Минимум автоматики, конечно отслеживает наличие воздуха и пламени, обеспечивает минимальную безопасность, но следить за работой оборудования надо.

Что еще важно, что атмосферную горелку не получится просто поставить в дровяную банную печь, если это не было предусмотрено при конструировании. Если это сделать в печах с внутренней каменкой, то пламя упрется в емкость для камней. А сгорать газ должен в воздухе, без контакта с металлом. Если ставить атмосферную горелку в печь без каменки, газ горит нормально, но греется только верхняя часть топливного отсека — пламя направлено вверх и нижняя часть остается почти без нагрева, что уменьшает скорость разогрева парилки.

</p>

Еще один момент: специалисты советуют ставить в банные печи только специально для них разработанные газовые горелки. Они длиннее обычных, так как рассчитаны на выносную топку (при использовании газа топить надо только из смежного с парилкой помещения). Одна беда: они в разы дороже обычных, используемых для отопительных котлов. Цена — практически такая же, как на наддувные горелки, а экономичность почти в два раза ниже. Потому чаще или ставят устройства для отопительных печей, или — с принудительной подачей воздуха.

Второй тип газовых горелок для банных печей — вентиляторные или наддувные, дутьевые (это все разные названия одной конструкции). В них газ смешивается с воздухом при помощи вентилятора. Скорость его вращения регулируется при установке. В последствии параметры атмосферы в бане мало влияют на интенсивность сгорания газа. Конструктивно она выглядит как блок с прилагающимися датчиками и контроллером.

</p>

Этот тип оборудования в среднем в два раза экономичнее, чем установки атмосферного типа. Их недостаток — энергозависимость (работают только при наличии электропитания) и высокая цена — раза в 2-3 выше, чем у атмосферных. С ценой ничего поделать нельзя, а вот снизить зависимость от наличия электропитания можно, если создать резервный источник (аккумулятор или дизель-генератор).

Плюс дутьевых газовых горелок в том, что их можно ставить в дровяные печи. Только надо подбирать модель так, чтобы пламя не упиралось в заднюю стенку топки (использовать коротко-пламенные моедли). Дровяные банные печи, рассчитаны на температуру горения дров — это порядка 800°C. При горении газа температура в верхней части факела может достигать 1600°C. Потому так важно не допускать касания пламени частей печи (в случае с атмосферной установкой ситуация такая же).  Но даже в этом случае металл, скорее всего, перегорит быстрее — температуры выше.

Положительный момент горелок с вентиляторами- возможность настройки на любую мощность и перевод на сжиженный газ (и обратно).

Разрешения и требования к установке газового оборудования в бане

Как и любое газовое оборудование, установка горелок на банную печь требует разрешения от газоснабжающей организации. Если говорить об использовании атмосферных моделей, то выдают они их очень неохотно. При выдаче предъявляют следующие требования:

• хорошая система вентиляции;
• отменная регулируемая тяга;
• помещение объемом не менее 12 м^3;
• обеспечение мер пожарной безопасности при установке печи;
• изоляция дымовой трубы при прохождении ее через потолок и кровлю;
• наличие искрогасителя на верхушке трубы.

При соблюдении этих требований и наличии Сертификата соответствия и разрешения Ростехнадзора, вам, возможно, разрешение выдадут.

При установке наддувных газовых горелок разрешение тоже требуется, но некоторые требования к помещениям не предъявляются (вентиляция, тяга и объем — неважны, все остальные остаются в силе). При выполнении правил установки достаточно иметь сертификаты соответствия и разрешение на эксплуатацию от Ростехнидзора (прилагаются при покупке).

</p>

Но это  — только при использовании магистрального газа. Сжиженный газ надо где-то хранить. По требованиям пожнадхора —  в отдельном помещении. И это никак не предбанник, сени и т.д. Это должно быть отдельное помещение. В принципе, для хранения баллонов со сжиженным газом подойдет отдельно стоящий металлический шкаф или газгольдер — подземная емкость размерами от 3 кубов (располагаться должна не ближе чем на 5 метров к постройке).

От места хранения газа до печи прокладывается трубопровод. Он должен быть выполнен из негорючих материалов — медных или стальных труб. Он должен быть полностью герметичным (обязательно проверьте все соединения).

Популярные газовые горелки для бани

Чаще всего ставят в банные печи горелки атмосферного типа УГОП. Они есть в разных модификациях — от 8 кВт до 30 кВт. Есть модели, снабженные датчиками наличия тяги, отсечным клапаном газа, контроля наличия пламени. Все эти опции повышают безопасность использования газового оборудования, но одновременно и поднимают цену, а также делают сложнее (и дороже) ремонт. Еще есть функция регулировки температуры но встречается она нечасто. Наиболее популярны газовые горелки УГОП-16 и 12 — они подходят для большинства парилок. Их технические характеристики приведены в таблице ниже.

</p>

Обратите внимание, что производителей данного оборудования не один десяток, и некоторые параметры могут отличаться. Обязательно читайте описание и технические характеристики конкретной модели оборудования. В описании должно быть указано, что устройство можно применять в банных печах. До покупки обязательно узнайте физические параметры горелки (как минимум — длину трубок) и определитесь, подойдет ли данная модификация.

</p>

В последнее время появились модификация этого типа оборудования с отверстиями в виде длинных прорезей-щелей, а не кругов (сверлельные, потому что отверстия сверлят). Из-за наличия щелей называется такая горелка щелевой. Такая, казалось бы, незначительная деталь сильно влияет на картину горения. Разницу можете увидеть в видео.

Самостоятельное изготовление газовых горелок: делать или нет

Сделать что-либо своими руками — это приятно, да еще часто дает солидную экономию. Но в случае с газовыми горелками лучше не рисковать: вы не можете быть уверены в том, что сделали все правильно, а цена ошибки — слишком велика. При этом стоимость атмосферной горелки — всего около 20$. Не стоит оно того. Единственное, на что можно пойти — на изменение параметров распределительных трубок. Эту часть можно переделывать без особого риска.

Еще один момент: на использование самодельной горелки вы никогда не получите разрешение. Можно, конечно, поставить оборудование самовольно, но слишком уж велики штрафы.

Используемые источники:

• http://banyagid.com/pechi-dlja-bani/gazovye-gorelki-dlja-bannyh-pechej.html
• https://pechiexpert.ru/gazovaya-gorelka-dlya-bannoj-pechi-01/
• https://sovet-ingenera.com/gaz/equip/gazovaya-gorelka-dlya-bannoy-pechi-svoimi-rukami.html
• https://sdelatbanyu.ru/pechi-i-dymokhody/gazovaya-pech.html
• https://bannyi-den.ru/populyarnye-gazovye-gorelki-dlya-bannoy-pechi/
