Выбираем двухканальный коаксиальный дымоход для газового котла, советы по монтажу

Здравствуй, дорогой собеседник!

Каждый из нас с детства знает о вреде угарного газа. Это коварное вещество не имеет запаха и цвета и проникает в организм человека абсолютно незаметно.

В крови молекулы СО взаимодействуют с гемоглобином и образуют карбоксигемоглобин, соединение, блокирующие попадание кислорода в ткани. Надышавшись угарным газом люди просто засыпают, чтобы больше никогда не проснуться.

Сейчас, когда загородное строительство в каждым годом набирает обороты, вопрос организации правильной системы отопления вновь становится насущным. Самое популярное сырье для обогрева в 21 веке — природный газ.

Предлагаю узнать, как правильно установить дымоход для газового котла и не допустить ошибок при его самостоятельном монтаже.

Что это такое и для чего он нужен

Дымоход — система труб, соединительных фитингов, креплений и элементов защиты конструкции.

В любом отопительном контуре с печью или котлом в виде обогревателя, в том числе работающем на газу, эта система выполняет 2 основные функции:

1. Вывод продуктов горения в атмосферу.
2. Обеспечение поступления свежего воздуха для полного сгорания топлива.

Если дымоход плохо справляется хотя бы с одной из поставленных задач- в организм человека неминуемо попадет тот самый опасный угарный газ.

При правильном устройстве, дымоотвод облегчает эксплуатацию котла, увеличивает его КПД, обеспечивает комфортный микроклимат в помещении и безопасность для жильцов дома.

Как устроен дымоход

Дымоотвод для газового котла состоит из нескольких основных частей:

• Труба для вывода дыма;
• Переходник, соединяющий трубу с патрубком котла;
• Патрубок для перехода канала через стену или крышу здания;
• Крепежные элементы;
• Тройник со штуцером, необходимы для слива конденсата;
• Конденсатосборник;
• Отводы.

Подчеркну — это основные составляющие. Комплектация может меняться в зависимости от сложности конструкции дымоотвода и от материалов, из которых он изготовлен.

Принцип работы

Принцип действия любого дымохода основан на простом законе физики – теплый воздух и пары всегда легче и стремятся вверх, а холодный – тяжелее и соответственно оседает внизу.

За счет разницы температур улицы (снаружи трубы) и горячих газов (внутри системы), появляется тяга. Благодаря ей продукты сгорания не рассеиваются по комнате, а выходят в атмосферу.

Виды и конструкции

Существует несколько разновидностей дымоходов для газовых котлов:

• Кирпичный (как в виде самостоятельной системы, так и с внутренней вкладкой из нержавеющей или оцинкованной трубы);
• Одинарный металлический (выполненный из оцинкованного либо нержавеющего листа);
• Выполненный из сэндвич-элементов (каналов из двух металлических труб, вставленных одна в другую, с проложенным между ними утеплителем);
• Коаксиальный (труба меньшего диаметра вставлена в трубу большего, без прокладки утеплителя);
• Керамический (выполнен из специальных керамических блоков);

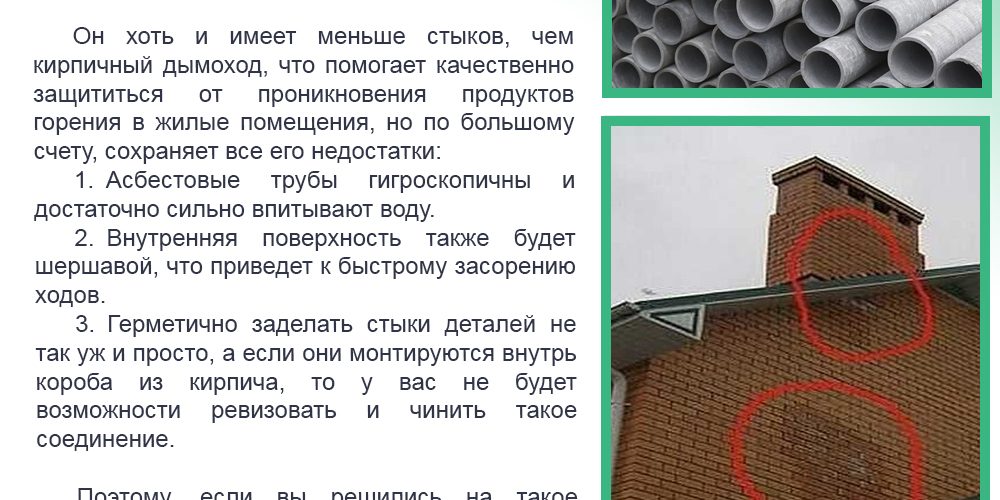

• Асбестоцементный.

Все конструкции схематично представлены на рисунках в разделе «Чертежи и схемы».

Устанавливать дымоход можно как внутри, так и снаружи помещения.

Рис. 1. Конструкция приставных и внутренних дымоходов.

Какой лучше выбрать?

При выборе дымоотводящего канала необходимо ориентироваться на оптимальное сочетание бюджета, мощности газового котла, вида камеры сгорания топлива и общих конструктивных особенностей здания.

Устройство внешнего дымохода экономит внутреннее пространство и более безопасно для жильцов дома, но такие системы подвержены воздействиям окружающей среды, поэтому их срок службы меньше.

Разновидности дымоходов в зависимости от вида камеры сгорания газа:

• Котлы с открытой камерой

Напольные газовые котлы часто выполняются с открытой топкой. Для таких устройств необходим дымоход обеспечивающий стабильно хорошую тягу. Подойдет кирпичный, керамический, дымоход из одинарных и сэндвич труб. Но следует помнить, что кирпичный дымоход гигроскопичен и сложен в монтаже, керамический – очень тяжелый.

• Котлы с закрытой камерой сгорания

В данном случае большинство мастеров рекомендует установку коаксиального дымохода, либо системы из сэндвич-труб, тройников и фитингов.

Сделать самому или заказать

Заказать дымоход у профессионалов либо сделать самому – решать вам.

Правильная самостоятельная установка дымоотводящей системы однозначно сэкономит семейный бюджет. При устройстве обязательно выполнять все требования СНиП и пожарных нормативов.

Несмотря на то, что температура выходящих газов невысока, вред от них не меньше, чем от любых других выбросов. Поэтому на герметичность стыков следует обратить особое внимание.

Так же обязательна организация системы сбора конденсата.

Строительные нормативы

Все дымоходы должны соответствовать СНиП 2.04.05-91, ДНП В 2.5-20-2001, СНиП 42-01-2002 , а так же СП 7.13130. Ни в коем случае нельзя использовать изделия, не прошедшие сертификацию.

Основные требования пожаробезопасности к дымоходам:

• Сечение дымохода должно подбираться согласно мощности котла;
• Не допускаются отклонения трубы от вертикали более, чем на 30градусов;
• Толщина стенок дымоходного канала –не менее 6см для жаростойкого бетона, не менее 12см для кирпича и не нормируется для сэндвича и асбестоцемента;
• Длина ответвления (горизонтального участка) дымохода не должна превышать 1м:
• Минимальное расстояние между трубой и стенами из горючих материалов -250мм, из негорючих -50мм. В местах прохождения трубы через стены и перегородки необходимо установить качественную теплоизоляцию;
• Диаметр дымоходного канала выбирается равным или больше выходного отверстия котла;
• Воздух в системе должен двигаться со скоростью 15-20м/с;
• Расстояние от горячей поверхности канала до деревянных элементов перекрытий должна быть больше 13см для бетона, кирпича и сэндвича и 25см для трубопровода из керамики или асбестоцемента;
• В основании дымохода необходимо организовать патрубок для удаления конденсата;

Требования к тяге:

• Дымовая труба для газовых котлов не должна быть ниже 3 м в высоту (рекомендовано 5м);
• Высота трубы над крышей:

1. плоская кровля — до 500мм;
2. вровень с коньком при удалении от него на 1.5-3м;
3. на уровне воображаемой линии, проведенной от конька под углом 10 градусов к трубе, при расстоянии между трубой и коньком более 3м;

• Допустимый радиус закругления труб в системе равен диаметру изделия;
• Обязательно обустройство карманов для чистки (ревизий);
• Дымоход не должен иметь заужений и искривлений.

Следует учитывать, что дымоотводящая система не должна содержать более трёх поворотов. В противном случае тяга резко снижается.

О последствиях плохой тяги вы уже знаете.

Изготовление и установка дымохода своими руками

Из каких материалов лучше сделать

Самые популярные материалы для изготовления дымоходов в частном доме- кирпич, сталь и керамика. Перед тем, как сделать выбор, предлагаю ознакомиться с достоинствами и недостатками каждого материала

Кирпич, плюсы и минусы:

Дешевизна, высокая прочность, негорючесть, способность выдерживать высокие температуры, сравнительная легкость ремонта;

Необходимость устройства дополнительного фундамента, гигроскопичность, громоздкость, сложность конструкции-для установки обязательна помощь профессионального печника, кроме того, кирпич плохо обеспечивает нужное движение газа для газового котла. Проблема решается гильзованием- установкой внутрь кирпичного канала стальной трубы.

Керамика, плюсы и минусы:

Повышенная прочность и способность сохранять тепло, высокая огнеупорность (выдерживает нагрев до 1200С), относительное удобство монтажа.

Громоздкость.

Сталь:

Высокая теплопроводность, высокая огнестойкость, удобство монтажа, гладкость внутренних стенок.

Если речь идет о черном металле- подверженность коррозии, а нержавеющая сталь, в свою очередь, материал дорогой.

Вывод напрашивается сам собой – при строительстве жилого дома оптимальным будет использование керамического дымохода из труб, уложенных в шахты. Если необходимо организовать систему дымоотведения в уже построенном доме — нержавеющие трубы вам в помощь.

Схемы и чертежи

Рис. 2. Общий чертеж системы:

Рис. 3. Варианты устройства кирпичных дымоходов:

Рис. 4. Одинарный металлический дымоход:

Рис. 5. Сэндвич дымоход:

Рис. 6. Система из коаксиальных труб:

Рис. 7. Керамический дымоотвод:

Расчет размеров

Расчеты для элементов системы дымоотвода сводятся к определению основных параметров:

• Площадь поперечного сечения основной трубы;
• Высоту дымоотводящего канала.

При этом всегда следует согласовать полученные данные с таблицами СНиП и информацией, указанные в мануале для котла. Напомню – высота трубы не должна составлять менее 3, в идеале — 5 м.

От правильно подобранного диаметра трубы зависит тяга.

Рассмотрим 2 варианта расчета диаметра труб для котлов, работающих на газу:

• По мощности:

Мощность нагревателя (в кВт) умножается на 5.5. Для расчета берите паспортную (не тепловую) мощность. Если подключается 2 агрегата в один дымоход- паспортная мощность суммируется.

• По СНиП:

Измеряем диаметр выходного патрубка котла и выбираем внутренний диаметр трубы не меньше этого значения.

Видео по монтажу

По традиции — несколько полезных видео по теме.

Монтаж сэндвич-дымохода:

Коаксиальный вариант:

Керамический дымоход:

Особенности монтажа

Существует ряд жестких требований, выполнение которых при устройстве системы дымоудаления, необходимо. К ним относят расположение дымовой трубы в помещении относительно внутренних конструкций. Сведем данные в таблицу:

Таблица 1. Расстояния для прокладки дымовых каналов газовых котлов через наружную стену дома (без создания вертикального канала)

Место установки отвода	Наименьшие расстояния, м
до котла с естественной тягой	до котла с вентилятором
Мощность оборудования	Мощность оборудования
до 7,5 кВт	7,5–30 кВт	до 12 кВт	12–30 кВт
Под вентиляцион­ным отверстием	2,5	2,5	2,5	2,5
Рядом с вентиляционным отвер­стием	0,6	1,5	0,3	0,6
Под окном	0,25	—	—	—
Рядом с окном	0,25	0,5	0,25	0,5
Над окном или вентиляционным отверсти­ем	0,25	0,25	0,25	0,25
Над уровнем земли	0,5	2,2	2,2	2,2
Под частями здания, выступаю­щими больше 0,4 м	2,0	3,0	1,5	3,0
Под частями здания, выступаю­щими меньше 0,4 м	0,3	1,5	0,3	0,3
Под другим отводом	2,5	2,5	2,5	2,5
Рядом с другим отводом	1,5	1,5

Отличительной особенностью котлов, работающих на газу, является высокий КПД. Поэтому температура исходящих газов невысока, быстро образуется конденсат, и монтировать систему нужно с учетом снижения вредного воздействия конденсата на стенки трубы.

Все стыки должны быть строго герметичны.

Частые ошибки и проблемы при установке

Неправильное устройство дымоотводящих систем влечет за собой тяжелые последствия.

Самые опасные ошибки:

• Использование пористых материалов;
• Прокладка дымохода через жилые комнаты;
• Неправильно установленные дефлекторы;
• Прокладка труб в помещениях без вентиляции;
• Вывод отработанных газов в вентиляцию;
• Плохая защита конструкции перекрытий и кровли от соприкосновения с горячими трубами;
• Использование одного дымохода для нескольких котлов (допускается 2, но при соблюдении расстояния между врезками обоих котлов не менее 50см);
• Неправильный подбор сечения канала.

Обслуживание и чистка

При эксплуатации газового дымохода образуется меньше сажи, нежели при работе котлов на твердом топливе, но все же трубы дымохода периодически загрязняются и их необходимо чистить. Существует 2 способа чистки дымоотводов газового оборудования (котлов, колонок):

• Механический

Чистку производят с применением специальных щеток, скребков, валиков. Необходимо выбирать инструменты, не способные повредить внутренние стенки дымохода. Самое популярное средство для механической чистки в наше время – вакуумный пылесос.

• Химический

Заключается в распылении на внутренние стенки дымоотвода специальных составов.

Советы специалистов

В заключении – несколько советов от специалистов.

Как правильно утеплить трубу дымохода газового котла?

Под воздействием наружного воздуха труба охлаждается и снижается температура исходящих газов, как следствие –уменьшается тяга. Этих проблем можно избежать, утеплив трубу дымохода.

Утепление дымоотводов производится разными способами:

1. Кирпичные дымоходы защищаются нанесением слоя штукатурки, либо (если чердак не утеплён), каменной или базальтовой ватой. Для обеспечения сохранности утеплителя его укрывают сверху фольгой.
2. Металлические дымоходы так же можно изолировать негорючими утеплителями.
3. Керамические дымовыводящие системы утепляются керамзитовыми блоками и минеральной ватой.
4. Асбестовые трубы нужно утеплять с особой осторожностью. При перегреве этот материал взрывается.

Заключение

Правильное устройство дымохода – гарантия спокойной безопасной жизни в комфортных условиях. Но если вы приняли решение сделать его самостоятельно- будьте предельно внимательны и не поленитесь изучить всю нормативную документацию, посмотреть обучаюшие видео и проконсультироваться с профессионалами. Кстати все это можно сделать в наших сообществах. Присоединяйтесь и делитесь опытом!

Нужен ли газовому отопительному котлу дымоход? Разумеется! Можно ли соорудить дымоход для газового котла собственными руками? Конечно! Вам нужно лишь изучить особенности устройства наиболее распространенных разновидностей дымоотводящих конструкций, ознакомиться с ключевыми требованиями к таким системам и выполнить все в полном соответствии с положениями руководства.

Особенности устройства дымохода

Вне зависимости от выбранной разновидности дымохода, он будет включать в свой состав следующие компоненты:

• трубу для отведения дыма;
• проходной патрубок;
• переходник для соединения дымоходной трубы с патрубком котла;
• хомуты и крепежные кронштейны;
• телескопические трубки;
• тройник со штуцером для слива конденсата;
• отводы;
• наконечник в форме конуса.



  </p>

Для изготовления дымоотвода могут использоваться разные материалы. Ознакомьтесь с особенностями наиболее распространенных решений и сделайте свой выбор.

Кирпичный дымоход

Если судить объективно, то дымоход из кирпича это уже даже не прошлый, а позапрошлый век. Подобная дымоотводящая система имеет сложную конструкцию и требует серьезных временных, трудовых и финансовых затрат на обустройство.

Помимо этого, дымоход из кирпича будет уступать современным «собратьям» по множеству значимых показателей.

Дымоход из оцинкованной трубы

Конструкция типа «сэндвич» из труб по праву считается одним из самых эффективных и удачных вариантов дымоотводящих приспособлений.

На сегодняшний день производители предлагают огромный ассортимент таких дымоходов. Среди их преимуществ нужно, прежде всего, отметить устойчивость к агрессивным внешним воздействиям и различным механическим нагрузкам.

Непосредственно «сэндвич» имеет предельно простое строение. Он состоит из двух труб отличающегося диаметра, одна из которых вставлена в другую. Для заполнения зазора между такими трубами чаще всего применяется негорючая базальтовая вата.

Коаксиальный дымоход для газового котла

Современный вариант с отличными эксплуатационными характеристиками и презентабельным дизайном. Изготавливается по схеме «труба в трубе». Предназначен для использования с газовыми котлами, камера сгорания которых выполнена по закрытому типу. В подобного рода оборудовании забор воздуха для горения газа забирается с улицы, а не из отапливаемой комнаты.

Подача воздуха осуществляется посредством внешней трубы, проложенной через наружную стену строения. Дым с примесями выводится сквозь внутреннюю трубу. Подобное устройство выгодно и тем, что оно исключает необходимость монтажа дополнительной вентиляционной системы.

Помимо этого, специфическая форма коаксиального дымохода исключает возможность образования конденсата на его стенках, что имеет особенно важное значение в отопительных системах, функционирующих на газовом топливе.

Цены на популярные модели газовых котлов

Газовый котел

Керамический дымоход

Это надежная, простая, пожаробезопасная, легкая в монтаже и доступная по стоимости конструкция. Ее устройство предельно простое. Такой дымоход представляет собой керамическую трубу, обернутую изоляционным материалом (обычно это минвата) и помещенную в оболочку из керамзитобетона.

Вне зависимости от выбранной разновидности дымохода, обустройство этой конструкции должно выполняться с соблюдением ряда важных требований.

Узнайте доступные способы, как прочистить дымоход своими руками, из нашей новой статьи.

Требования к дымоотводящей конструкции

1. Максимально допустимый уклон участков дымотводящей конструкции – 30 градусов.
2. Длина ответвлений в стороны не может превышать 100 см.
3. Дымоотводящая система должна быть сделана без уступов.
4. Поперечные сечения исключаются.
5. Максимальное количество колен — 3.
6. Допустимый радиус закругления — не меньше диаметра используемой трубы для отведения дыма.
7. На поворотах нужно установить ревизионный люк для сброса конденсационной жидкости и чистки системы.
8. Если сооружается дымоход прямоугольной формы, ширина одной его стороны не должна превышать ширину второй в 2 раза, т.е. нельзя, чтобы изделие имело вытянутый вид.
9. Внизу трубы нужно обустроить капельник и ревизию.
10. Не допускаются даже несущественные прогибы элементов конструкции.
11. При наращивании дымохода одно звено конструкции должно надеваться на второе минимум на 0,5 диаметра трубы.
12. Наличие зазоров между элементами конструкции под запретом.
13. В участках прохождения дымоходом перегородок и перекрытий не может быть никаких стыков.
14. Соединение всех элементов системы должно быть как можно более плотным.
15. Минимально допустимый наклон дымоотводящей трубы в направлении отопительного агрегата – 0,01 градуса.
16. Внутренние стенки трубы должны быть максимально гладкими, наличие шероховатостей крайне нежелательно.
17. Общая длина горизонтальных частей дымохода не может быть больше 300 см для строящихся домов и 600 см для возведенных зданий.
18. Минимально допустимое расстояние между трубой и поверхностями из легко воспламеняющихся материалов – 250 мм, из негорючих – 50 мм.
19. В местах пересечения дымоходом перегородок и перекрытий нужно сделать качественную теплоизоляцию.

    </p>

Отдельного внимания заслуживают требования к высоте дымоотводящей трубы по отношению к коньку кровельной конструкции. Так, дымоход нужно вывести за участок ветрового подпора и смонтировать на такой высоте:

• если горизонтальное отдаление от конька превышает 300 см – выше воображаемой линии, проложенной вниз от кровельного конька к горизонту под десятиградусным уклоном;
• если дымоход удален от конька на 150-300 см – на едином уровне с коньком;
• если горизонтальное отдаление не превышает 150 см – не ниже полуметра от конька кровли.

Дымоход должен возвышаться над прилегающим участком крыши минимум на 50 см. Если кровля плоская (совмещенная) этот показатель следует увеличить до 200 см.

Расстояние от конька до дымохода, м	Высота дымохода для газового котла относительно конька, м
До 1,5	0,5
1,5-3	вровень
>3	проводим воображаемую линию под углом 10 градусов к горизонту вниз, вровень с этой линией

Пошаговая инструкция по сооружению дымоотводящей системы

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Третий шаг. Выводим дымоотводящую трубу из помещения.

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Видео — Дымоход сэндвич

Внутри дома

Начинаем с подготовки:

• намечаем в перекрытиях и крыше отверстия для трубы;
• сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Цены на различные виды дымоходов

Дымоходы

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Удачной работы!

Видео – Дымоход для газового котла

</p>

</p>

</p>

</p></ul>—>

Из статьи вы узнаете, как должно проходить  устройство дымохода газового котла в частном доме, о наружных и внутренних дымоходах, об элементах дымохода, о коаксиальных дымоходах, об особенностях конденсационного газового котла, которые не используют привычные дымоходы,  о кирпичных дымоходах и о правильном монтаже дымохода.

Дымоход

После того как вы определились с выбором газового котла, следует задуматься и о выводе «отработанного» газа из помещения.  Каким должен быть дымоход для газового котла? Требования к этим конструкциям у Пожарного надзора очень высокие, поэтому подойдите к работе осознанно и со всей ответственностью.

Как сделать дымоход для котла?

Подбираем габаритные размеры дымохода

Газовый котел, выбранный для отопления частного дома, должен быть у вас в наличии, только после этого вы сможете правильно подобрать дымоход для газового котла и рассчитать его габариты (см. Расчет дымохода).

1. Форму сечения желательно использовать круглую. Возможно и прямоугольное сечение. Расчет полезной площади производится так: внутренней периметр умножаем на длину дымохода. Площадь всего полезного сечения трубы должна быть больше внутренней площади котла.Подробнее о расчетах. Что значит полезное сечение? Для расчетов нужно использовать внутренней диаметр применяемой трубы.Если он не указан производителем, то нужно из внешнего диаметра трубы вычесть толщину стенок, тем самым вы получаете внутренний диаметр дымохода для газового котла. Именно его вы и берете при дальнейшем расчете. S=π*d внутренний *L, где L — длина (высота) дымохода.


   Обратите внимание, диаметр трубы должен быть таким же, как у отводного патрубка котла, или большим. Ни в коем случаи нельзя брать диаметр трубы меньше, чем у отводной трубы котла. При выборе правильного диаметра у вас не возникнет проблем при подключении газового котла к дымоходу.

2. Высота дымохода зависит от его месторасположения относительно конька дома.

   Схема расположения трубы

   На схеме указаны всевозможные расположения дымохода относительно конька сооружения. Будьте внимательны при определении высоты, которую должен иметь дымоход для газового котла в частном доме. Используйте таблицу приведенную ниже.

Высота дымохода в зависимости от расположения относительно конька дома

Таблица 1.

Внимание. Если есть пристройки выше дома или планируется их построить в близкой перспективе, то необходимо строительство трубы, выходящей за пределы примыкающей постройки.

Вариации с длиной дымохода

Подобрав нужный диаметр, длину для трубы дымохода и подсчитав ее полезную площадь, может получиться, что эта самая площадь будет меньше внутренней площади газового котла. Если поменять диаметр трубы на следующий (все трубы выпускаются стандартных диаметров), то при той же длине получится избыточная площадь дымохода и, соответственно, перерасход материала.

Что можно сделать в этой ситуации? Увеличьте длину, используя меньший диаметр трубы. В таблице указаны минимальные значения высоты трубы. Их можно увеличивать, уменьшать нельзя.

После расчета габаритных размеров трубы дымохода и приобретения необходимых строительных материалов можно приступать к монтажу.

Монтаж дымоходов для газовых котлов

Непосредственно, перед началом работ следует определить месторасположение дымохода. Есть 2 варианта размещения:

• внутреннее расположение (в доме);
• внешнее расположение (вне дома).

  Схема дымохода для газового котла (внутри дома)

  Схема дымохода для газового котла (вне дома)

При выборе расположения дымохода следует понимать:

• расположение внутри частного дома обеспечит конструкции максимально «комфортные» условия эксплуатации;
• расположение за стенами частного дома предполагает наличие утеплителя, чтобы не допустить промерзания дымохода, в этом случае, выгодно использовать сэндвич трубы (сэндвич труба имеет многослойное устройство, в центре сэндвич трубы находится слой утеплителя).

Безусловно, выбор месторасположения дымохода для газового котла остается за вами. Ознакомьтесь с приведенной ниже таблицей, которая поможет вам определиться с выбором.

Сравнительные характеристики дымохода внутри и вне частного дома.

Таблица 2.

Как правильно сделать дымоход для котла?

Установить дымоход для газового котла в частном доме не слишком просто.

Рассмотрим основные принципы установки дымохода для газового котла.

1. Необходимо правильно собрать все элементы трубы.
2. В местах, где дымоотводящая конструкция проходит через перекрытия или стены частного дома необходима установка специальных проходных элементов.
3. Изоляция всех поверхностей соприкасающихся с горючими материалами.

Элементы дымохода газового котла

Элементы дымохода напольного газового котла:

• переходник от патрубка газового котла к дымоходной трубе;
• тройник с ревизией (внизу имеет штуцер, предназначенный для удаления конденсата);
• основные крепления — кронштейн и хомут стеновой;
• отводы, их применяют на расстоянии не более 2 м от начала дымохода, иначе появляется возможность уменьшения тяги котла;
• проходной патрубок;
• телескопические трубы;
• специальный наконечник, имеющий коническую форму

Обратите внимание, что наконечник для дымоходов, отводящих «отработанный» газ, должен иметь коническую форму. Обычные дефлекторы и зонты ставить категорически воспрещается. Разрешается вообще не ставить наконечник.

Требования к дымоходу напольного газового котла:

• уклон некоторых участков дымохода допускается не более 30°;
• максимально ответвление в сторону — 1 м;
• устройство канала дымоотведения не должно иметь уступов и сужений поперечного сечения;
• максимально число колен, которое может включать конструкция  — 3, радиус закругления должен быть больше диаметра трубы;
• в местах поворота необходимо устройство люка для чистки и устранения конденсата;
• одна сторона прямоугольного дымохода не должна быть в 2 раза больше (меньше) другой, т. е. форма не должна быть вытянутой;
• внизу дымохода необходимо устройство ревизии и капельника;
• не допускается прогиб элементов дымохода;
• звенья трубы одеваются одно на другое минимум на половину диаметра трубы;
• не допускаются любые зазоры между стыками трубы;
• в местах прохождения перекрытий (кровли) труба не должны иметь стыков;
• все элементы должны быть очень плотно соединены между собой;
• уклон трубы в сторону газового котла должен составлять не менее 0,01°;
• не допускаются шероховатости в дымоходе, внутренняя поверхность элементов дымохода должна быть идеально гладкой;
• горизонтальные участки могут иметь суммарную длину 3 м в строящихся зданиях и не более 6 м в построенных;
• ниже места присоединения тройника необходимо устройство так называемого «кармана», длиной не мене 25 см с люком (это обеспечит доступ к трубе и возможность ее чистки);
• расстояние от трубы до конструкции (стены и потолок) для горючих материалов — 25 см, негорючих — 5 см;
• в случае прохождения трубы через неотапливаемые места конструкции должна быть предусмотрена теплоизоляция или установка сэндвич трубы;
• при отводе «отработанных» газов от приборов коммунального назначения следует предусматривать заслонки (шиберы);
• необходимо вывести управление шибером в доступное место с фиксацией положений «открыто» и «закрыто»;
• если в приборе есть стабилизатор тяги, то заслонки не нужны.

Как правильно соорудить дымоход для газового котла вне дома?

1. К патрубку, отходящему от напольного газового котла, присоединяем проходной элемент, который пройдет через стену частного дома.
2. После того как проем готов выводим дымоход наружу. Участок сэндвич трубы и отверстие в стене должны быть изолированными.
3. Крепим тройник с ревизией, одеваем заглушку.
4. Наращиваем сэндвич трубу путем присоединения звеньев, крепим к стене дома кронштейнами, с шагом не менее2 м.
5. Набрав расчетную высоту дымохода, присоединяем конусообразный наконечник.
6. Все стыки сэндвич трубы усиливаем хомутами, которые необходимо стянуть болтами или проволокой.
7. Желательно окрасить трубу термостойкой краской, которая защитит материал от коррозии.

Если вы не хотите использовать в качестве строительного материала для дымохода сэндвич трубы, то не забудьте про теплоизоляцию конструкции.

Устройство дымоходов для котлов в доме

Начинаем с подготовительных работ:

1. Наносим разметку для отверстий под дымоход в перекрытиях и кровли.
2. Обязательно несколько раз выверяем нанесенные отметки с размерами проходного патрубка. Вырезаем необходимый проем под трубу.

Приступаем к монтажу трубы:

1. От котла отходит патрубок. Соединяем с ним переходной адаптер.
2. Далее присоединяем тройник и ревизию (для чистки труб), крепим стальной лист и устанавливаем основной кронштейн.
3. Наращиваем трубу, при необходимости используем так называемые колени.
4. При прохождении перекрытий используем специальный патрубок.
5. Одеваем на трубу стальной оцинкованный лист с отверстием чуть больше диаметра трубы. Крепим лист к перекрытию с обеих сторон.
6. Все стыки усиливаем хомутами, стянутыми проволокой или болтами.
7. Крепление дымохода осуществляем по средствам стенных хомутов (каждые 2 м) и кронштейнов (каждые 4 м).
8. Завершаем конструкцию специальным конусообразным наконечником, который защитит дымоход от атмосферных осадков и задувания ветра.

Изоляция элементов дымохода

Все соприкасающиеся части дымохода и легко воспламеняемой конструкции необходимо изолировать. Для этого проходной патрубок необходимо покрыть со всех сторон фольгированным базальтовым матом с огнеупорной мастикой. По периметру проема в перекрытии можно уложить минераловатный утеплитель.

По окончании монтажных работ обязательно проверьте герметичность всех швов конструкции. Сделайте обыкновенный мыльный раствор и нанесите его на все швы дымохода. Если после подключения к дымоходу газового котла вы увидели пузыри, то это говорит о не герметичности.

Дымоход из кирпича для газовых котлов

Дымоход можно построить не только из стали (определенных марок), но и из кирпича. Вернее сказать дымоход будет находиться в кирпичной кладке, т. е. труба дымохода может быть металлической, асбестовой или керамической. Визуально же будет казаться, что дымоход сделан из кирпича.

Почему нежелательно возводить дымоход из кирпича?

Дело в том, что кирпич — достаточно пористый материал, который недостаточно хорошо держит тепло. При сгорании газа образуется водяной пар с разными примесями, который, собственно, и надо вывести из помещения, а строительство кирпичного дымохода будет способствовать образованию конденсата.

Дымоход для конденсационных котлов

В целом, дымоход конденсационного котла мало отличается от дымохода котла обычного, но есть и особенности. Дымоход конденсационного котла нужно делать из кислотоупорных материалов для защиты от коррозии.

Важно, чтобы дымоход конденсационного котла располагался с уклоном в сторону отопительного агрегата. Необходимо, чтобы конденсат стекал обратно, но вот осадки в агрегат не попадали. Попадание дождевых капель может привести к поломке конденсационного котла.

Дымоход для настенных газовых котлов

Наиболее оптимальный строительный материал для настенного дымохода — двухконтурные трубы.

Коаксиальный дымоход состоит из 2-х труб, которые вставлены одна в одну (см. Коаксиальные дымоходы). Такой дымоход напоминает трубы по типу сэндвич, но без утеплителя между трубами. Это обеспечивает вывод «отработанного» газа и приток свежего воздуха через зазор между трубами.

Коаксиальный дымоход

Монтаж такого дымохода достаточно простой. К трубе от котла присоединяем проходной патрубок и выводим трубу наружу. Расстояние от дымохода до земли должно быть не менее 2 м. При размещении дымохода под окном — не менее 1 м от окна до уровня земли.

Газовые котлы без дымоходов

Котлы газовые без дымохода — последнее слово в техническом прогрессе в этом направлении. Работа системы в целом отличается от обычного газового котла. Не будем углубляться в этот вопрос. Самое ценное в этой системе — то, что традиционный дымоход здесь не нужен.

В любой отопительной системы нужно выводить продукты горения за пределы помещения. Разница в дымоходах. В новой системе дымоход может быть выполнен из труб ПВХ (температура «отработанных» газов сравнительно небольшая) с любым количеством поворотов, необязательно ему теперь быть строго вертикальным.

Температурный режим работы котла может быть любым. Работает агрегат и на природном, и на сжиженном газе. При любой неполадке автоматически отключается.

Информация, которую вы почерпнули, поможет вам при монтировании дымохода своими руками. Если же вы хотите воспользоваться услугами профессионалов, то вы будете подкованы в теме о дымоходах к газовым котлам. Это позволит вам самостоятельно осуществить авторский надзор за проводимыми работами.

—>

Нормы и требования для дымоходов газовых котлов

В нашей стране действует два нормативных документа, устанавливающих требования для дымоходов газовых котлов – ДБН (В.2.5-20-2001) и СНиП (2.04.05-91). Исполнение монтажниками этих норм строго обязательно. Если хорошо проработать документы, то можно вывести следующие основные правила:

1. Диаметр дымохода не должен быть меньше, чем выходной патрубок газового котла. Проверяющие органы могут закрыть глаза на пару миллиметров разницы, но испытывать судьбу не советуем, так как это может вылиться в серьезные траты.
2. Наклонные участки по длине дымохода допускаются, но не более чем на 30 градусов, с протяженностью участка не больше, чем высота помещения. В идеале, основная часть должна быть установлена строго вертикально.
3. Не допускается наличие искривлений дымохода и заужений по всей его протяженности. Все это может привести к ухудшению прохождения газов. Дымоход имеет короткий горизонтальный участок
4. Детали дымохода могут быть изготовлены только из материалов, не пропускающих газ.
5. Стыки всех частей конструкции необходимо тщательно герметизировать, чтобы не было возможности появления утечек. Тут не должна проходить ни влага, ни газы.
6. Современные котлы устроены так, что на выходе отработанные газы имеют сравнительно небольшую температуру, а это может привести к образованию конденсата внутри труб. Поэтому система предполагает наличие в нижней части конденсатосборника. Представляет он собой съемный стакан, сделанный из материала, устойчивого к различным химическим веществам – нержавеющей стали или пластика. Первый вариант считается надежным.
7. Чтобы обеспечить хорошую тягу, дымоход нужно сделать достаточной высоты. Минимальное требование – выше конька крыши на 50 см, если он располагает рядом с ней.
8. Сверху над выходом дымохода устанавливается зонтик-дефлектор, который будет улучшать тягу и защитит трубу от попадания внутрь осадков.

Дымоход на два котла – диаметр трубы увеличивается по ходу

Как видите, требования крайне простые и логичные, и направлены либо на обеспечение нужного уровня безопасности, либо на организацию правильной работы и улучшения тяги. Соблюсти их не сложно, если правильно подобрать материалы, и произвести монтаж не отклоняясь от инструкции.

Дымоход из нержавеющей стали

Устройство котлов и дымовых труб

Существует два типа газовых горелок для котлов. Нужно понимать разницу между ними, чтобы правильно подобрать под них дымоход:

1. Горелка открытого типа – такая система предполагает забор воздуха прямо из помещения, в котором установлено оборудование. Второе название таких котлов – атмосферные. Такие котлы нуждаются в дымоходе, который выводится за пределы помещения и поднимается на достаточную высоту, чтобы внутри создавалась тяга нужной силы.
2. Более технологичное и современное решение – это турбированные котлы закрытого типа. Для них требуется коаксиальный дымоход, состоящий из двух труб, которые вставлены друг в друга. По одной трубе подается воздух, требуемый для поддержания горения газа в котле, а по второй на улицу выводятся продукты горения. Такой дымоход не нуждается в большой протяженности, обычно он выводится от котла прямиком за стену.

Коаксиальный дымоход – трубы имеют разный диаметр

Интересно знать! Если котел расположен в глубине строения, то коаксиальный дымоход можно соединить с атмосферным, но при условии наличия в нем хорошей тяги.

Газовый котел двухконтурный

Материалы изготовления дымоходов

Теперь давайте рассмотрим список материалов, из которых можно сделать дымоход для газового котла. Попутно мы отметим важные свойства материалов, о которых нужно обязательно знать.

Таблица 1. Материалы для изготовления.

Материалы, фото	Описание
Дымоход из кирпича	На сегодня этот тип дымоходов остается самым популярным. Основная его особенность – это большая масса. Конструкция требует устройства отдельного фундамента, который сможет выдерживать такие нагрузки. Установка этого решения отнимает очень много времени и требует профессионализма и знания дела от мастера, его выполняющего. При этом стоит учитывать тот факт, что такой дымоход, отнюдь, не является лучшим решением, он обладает рядом отрицательных качеств: 1. Изнутри материал шершавый, что способствует накоплению пыли и грязи. Со временем внутренний диаметр трубы уменьшится, что повлияет на тягу. 2. Кирпич способен впитывать воду и пропускать пар – в него проникает конденсат, способствую ускоренному разрушению материала.Чтобы избавиться от этих проблем, внутрь такого дымохода вставляется гладкая труба подходящего размера – используют сталь или асбоцемент.
Комбинированный дымоход
Комплект для сборки дымохода из нержавеющей стали	Итак, мы уже знаем об особенности газовых котлов относительно выделения конденсата. Если тяга в трубе достаточная, то большая его часть будет испаряться и улетать вместе с воздухом. 1. Конденсат образуется из-за перепада температур, поэтому, если трубу качественно теплоизолировать, уровень его образования значительно снизится. Применение дымохода из нержавеющей стали решает этот вопрос. 2. На фото слева показаны различные части такой системы. Посмотрите, все они многослойные – между двумя металлическими трубами устанавливается минераловатный утеплитель. 3. Сама нержавейка способна выдерживать длительный контакт с едкими веществами, что определяет долгий срок службы изделия. Материал не пропускает газ и негигроскопичен. Выглядит такой дымоход привлекательно. Даже если предположить, что изнутри такая труба прохудится со временем, ее всегда подстрахует внешний слой металла.Совет! На улице такие дымоходы могут дополнительно утепляться снаружи, так как эффективности внутреннего слоя изолятора может быть недостаточно.
Система керамического дымохода

Асбоцементные трубы

Конструкции дымоходов для котлов разного типа

Начнем с атмосферных горелок. Мы уже знаем, что для них требуется высокий дымоход, в котором будет обеспечена хорошая тяга. Чтобы получить такой эффект, трубы по возможности прокладывают прямо. Однако это не всегда возможно реализовать, поэтому есть два варианты устройства такого дымохода.

Первый вариант – это когда от котла через стену на улицу выводится горизонтальный участок дымохода, затем он поворачивает на 90 градусов и устремляется вверх (самая неэффективная конструкция). Высота вертикальной части должна быть большой, выше конька крыши, иначе должной тяги вы не получите. На фотографии сверху показан другой вариант, где усиленная тяга получается за счет сужения выходного сопла и дополнительного подсоса воздуха снизу. По сути, мы имеем некое подобие турбины.

Как вариант, чтобы уменьшить высоту дымохода, его можно отвести подальше от стен дома, используя два колена на 45 градусов.

Система дымохода с усиленной тягой, за счет подсоса воздуха через соединительное колено

Во втором варианте мы имеем трубу дымохода, уходящую сразу от котла вверх. Она проходит прямо через кровлю, что позволяет ее с легкостью крепить и утеплять – снаружи обматывать трубы минватой не очень красиво.

Если сравнить оба решения, то первое однозначно выиграет в простоте монтажа, так как пропустить трубы через крышу – это сложная техническая задача, а пробурить в стене отверстие нужного диаметра – это дело одного часа, если применять алмазную резку бетона коронкой нужного диаметра, и соблюсти пожарные нормы. Недостаток его в том, что большая часть системы прокладывается снаружи строения, а значит, перепад температур на улице и внутри трубы будет очень большим, что приведет к усиленному образованию конденсата.

Прямой дымоход от газового котла

Также такой дымоход нуждается в усовершенствованной системе крепления, особенно, если труба отодвигается от стены. Она будет испытывать сильные ветровые нагрузки, которые могут ее сместить, а то и вовсе оторвать.

Есть у такого решения и несомненное преимущество. Так как основная часть дымохода проходит по улице, вероятность утечки газов в помещение существенно снижается.

Труба прикреплена к стене через кольцевые хомуты

Тяга в прямом дымоходе будет намного лучше, так как воздуху не нужно преодолевать крутые повороты – перепад давления делает свое дело. Однако, как уже говорилось, нужно грамотно реализовать проход трассы через перекрытия дома и кровлю. Так как они изготавливаются преимущественно из сгораемых материалов, предусматривается целая система противопожарной защиты. Меры отличаются в зависимости от материала, из которого сделан дымоход.

С коаксиальными дымоходами таких проблем не возникает – они работают эффективно, собираются и монтируются в кратчайшие сроки.

Поставляются такие конструкции в готовом виде. Вам не нужно заботиться о герметизации швов – все это сделает предусмотренный производителем крепеж. От пользователя зависит только точный замер длины и определение диаметра выходного патрубка.

Система уже укомплектована всеми необходимыми соединителями

Монтируется он по следующему принципу:

1. От котла вверх отходит вертикальный участок, который не должен доставать до потолка помещения минимум 20 см.
2. Устанавливается колено для поворота на 90 градусов.
3. В стене делается отверстие, в которое закладывается металлическая противопожарная муфта.
4. Ставится горизонтальный участок трубы, который от стены здания снаружи должен отходить минимум на 30 см.

Узнайте, какие отопительные газовые напольные котлы выбрать для частного дома, в специальной статье на нашем портале.

Цены на различные виды дымоходов

Дымоходы

Особенности сборки дымоходов из нержавеющей стали

Итак, существует два типа стальных дымоходов – одностенные и сэндвич, про которые мы писали ранее. В зависимости от места установки и типа самой трубы, различают два способа их монтажа.

Схема сборки

1. Первый называется – по конденсату. То есть, имеется в виду направление движения конденсата в трубе. Предполагается, что верхняя труба будет вставляться в нижнюю, а это обеспечит беспрепятственное стекание воды, минуя стыки. Используют такое соединение преимущественно на улице и для одностенных труб.
2. Второй – по дыму. Тут мы учитываем направление движения дыма, чтобы минимизировать возможности его утечек. Этот метод применяют для участков трасс, проходящих внутри дома, так как утечка газа тут недопустима.
3. Сэндвич трубы универсальны и имеют сложное строение. Сделаны они таким образом, что внутренняя труба соединяется по конденсату, а внутренняя – по дыму. В результате владелец получает надежную защиту от любых утечек на всей протяженности дымохода.

Что будет, если поместить дымоход в короб? Этот метод часто используют те, кто не желает наблюдать у себя дома открытых коммуникаций.

Такое решение приемлемо и не запрещено нормативами. Более того, оно даст вам дополнительные преимущества, не считая опрятного вида всей конструкции.

Дымоход будет закрываться в коробе

Установка короба позволяет эффективно изолировать горячие трубы от сгораемых материалов. Посмотрите на фото выше – каркас короба обшивается огнеупорными листами из гипсоволокна, между которыми устанавливается минеральная вата. Таким манером вы сразу можете предусмотреть прохождение дымохода через перекрытия.

Единственно, о чем при этом стоит озаботиться – установка ревизионных люков для удобного доступа к конденсатосборнику.

Пассивный дефлектор, усиливающий тягу

Узнайте, как спрятать газовую трубу на кухне, а также ознакомьтесь с требованиями, вариантами и процессом установки короба, в специальной статье на нашем портале.

Цены на дефлекторы для дымоходов

Дефлектор на дымоход

Сборка керамического дымохода

Теперь давайте пошагово рассмотрим, как собирается дымоход керамического типа.

Таблица 2. Комплект материалов для сборки.

Вид, фото	Описание
Дымоходные бетонные блоки	Керамические дымоходы не оставляют на виду, а монтируют их внутрь специальных бетонных блоков, которые можно приобрести в том же магазине. Размер материала подбирается по диаметру используемых труб.
Основание дымохода	Конденсатосборник является основанием будущего дымохода. Если этот элемент не предусмотреть, то вся конструкция может завалиться в скором времени.
Ревизионный тройник	Обязательно покупается ревизия, чтобы мы могли беспрепятственно чистить трубы изнутри в дальнейшем и производить инспекционный сервис. Также в комплект сразу добирается керамический затвор для отверстия в тройнике.
Тройник	Котел будет подключаться к дымоходу через вот такой тройник. Его высота составляет 660 мм, он имеет вклеенный патрубок, отводящийся под углом 90 градусов. Есть модели и с вдвое меньшим углом наклона.Внимание! Металлическая труба от дымохода должна быть меньше в диаметре, чем патрубок тройника.
Керамическая труба	Основная часть дымохода будет составляться из таких труб.
Клей для керамических труб	Герметизируются стыки при помощи специального жаростойкого клея. Его также можно приобрести в магазине, где вы покупаете основные части системы.
Теплоизоляция	Для удобства монтажа покупаем цилиндры из базальтовой ваты. Этот материал является несгораемым.

Также сюда можно причислить вентиляционную решетку, через которую дымоход будет забирать воздух, и дверцу для доступа к ревизии. Оба изделия берем металлические.

Шаг 1 – установка первого блока. К основанию на цементный раствор приклеиваем первый блок. Его положение нужно точно выверить по уровню во всех плоскостях. Также сориентируйте его стороны.

Установка первого блока

Шаг 2 – бетонирование. Затем внутрь пустотелого блока наливается бетон — так мы создаем фундамент для будущей конструкции.

Бетонирование

Шаг 3 – формирование отверстия в блоке. В следующем блоке нужно вырезать прямоугольное отверстие высотой 15 см и шириной 21 см.

Формирование отверстия в блоке

Шаг 4 – укладка второго блока. Как только бетон в фундаменте застынет, кладем на раствор второй блок. При этом толщина наносимого раствора четко выверяется по трафарету, который идет в комплекте. По нему же кладется он и в основание, под конденсатосборник. Также проверяем положение элемента уровнем.

Укладка второго блока

Шаг 5 – установка конденсатосборника. Сажаем на раствор конденсатосборник, сориентировав его по отверстию в блоке.

Установка конденсатосборника

Шаг 6 – утепление и защитная решетка. Устанавливаем утеплитель точно по высоте бетонного блока, сделав в нем прорезь под отверстие в блоке. Также монтируем вентиляционную решетку – это можно сделать и после отделки блоков декоративными материалами.

Утепление и защитная решетка

Шаг 7 – установка ревизионного тройника. В следующем блоке полностью убираем переднюю стенку. Устанавливаем в него ревизионный тройник, тщательно промазав его монтажную кромку герметиком. Также ставим утеплитель.

Установка ревизионного тройника

Совет! Выдавленный герметик внутри трубы нужно сразу смыть губкой.

Шаг 8 – установка ревизионного люка. Продолжаем кладку блоков, а потом устанавливаем на металлические анкера ревизионный люк, предварительно установив керамический затвор.

Установка ревизионного люка

Шаг 9 — установка соединительного тройника. Идем в том же порядке. Через следующий блок будет выводиться патрубок под котел. Он будет смотреть в сторону от ревизионного люка. Область вокруг патрубка закрывается слоем утеплителя.

Установка соединительного тройника

Дальнейшая сборка будет идти по одной схеме – сначала ставится блок, потом в него утеплитель и труба. При прохождении перекрытий и крыши, вокруг блоков вставляется небольшой слой утеплителя.

Шаг 10 – окончание дымохода. Завершает наш дымоход установка стальной муфты, сооружение опалубки и заливка в нее бетонного раствора. На трубу надевается дефлектор и дымоход готов к работе.

Окончание дымохода

Если вы задумались о приобретении дровяного котла для отопления, нужно основательно подойти к этому вопросу. В специальной статье разберем все нюансы и определимся, как выбрать и как правильно провести монтаж.

Видео — Подключение дымохода к асбестовой трубе для газового котла

Видео — Установка дымоходов к газовому котлу

Используемые источники:

• https://vseotrube.ru/ventilyatsiya-i-dymohod/dlya-gazovogo-kotla
• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/dymoxod-dlya-gazovogo-kotla.html
• http://sdelaikamin.ru/metallicheskie-dymohody/ustrojstvo-dymohoda-dlya-gazovogo-kotla-68
• https://remont-book.com/dymoxod-dlya-gazovogo-kotla-raznovidnosti-varianty-sborki-montazh/
