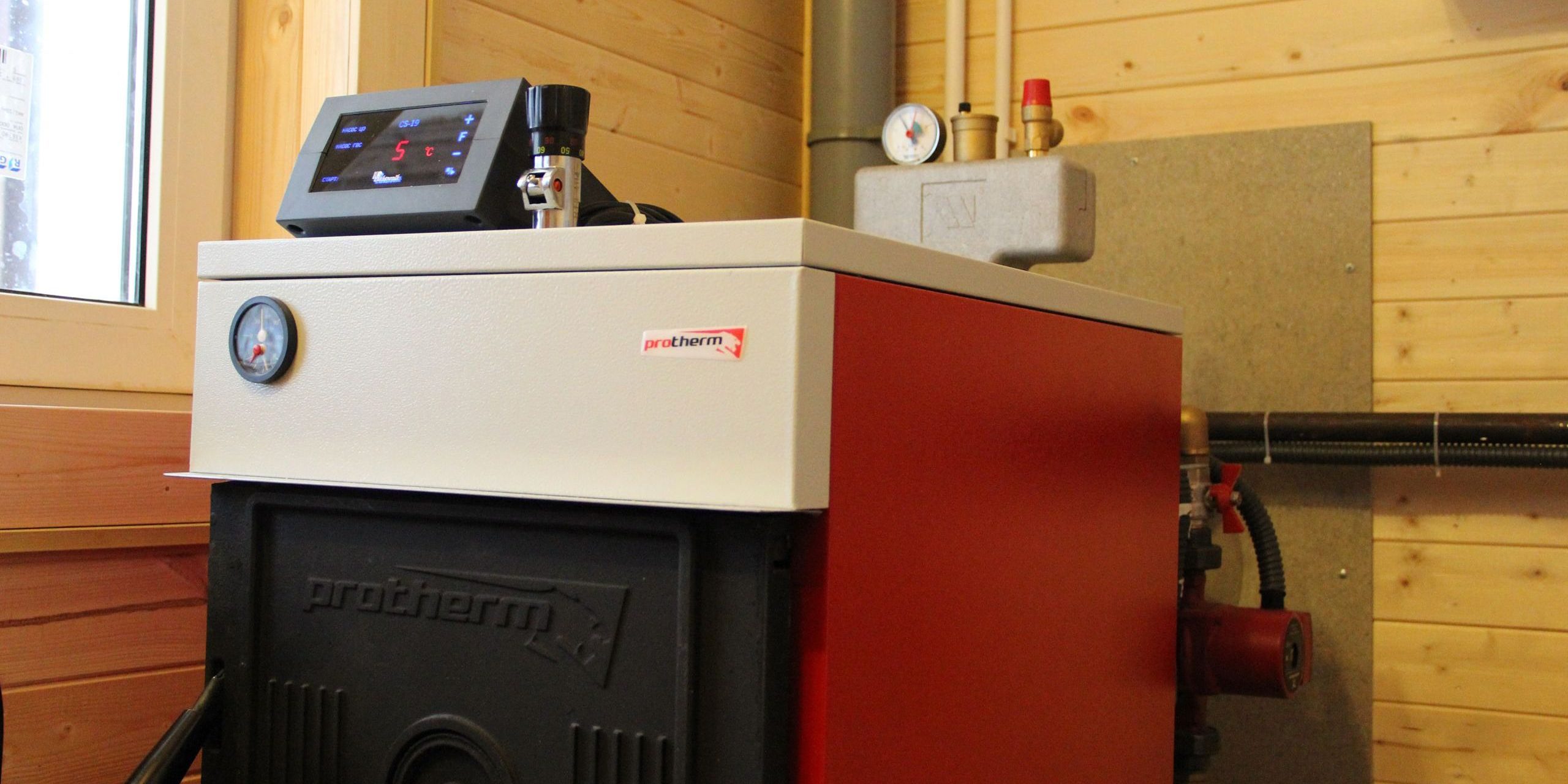

Выбираем автоматику для твердотопливных котлов отопления

Автоматику можно установить практически на любой твердотопливный котел. Она позволяет смягчить или устранить их известные недостатки: невысокую эффективность сжигания топлива, высокие требования к обслуживанию, низкую автономность работы. Цена вопроса в среднем 7-11 тыс. рублей, а установить и настроить комплект автоматики вполне возможно самостоятельно.

Принцип работы и функции автоматики для твердотопливных котлов

Автоматическое управление может быть как энергозависимым, так и энергонезависмым. В современных моделях на твердом топливе энергонезависимый вариант – регулятор тяги – устанавливается с завода и работает по принципу расширения при нагревании: термочувствительный металл нагревается при повышении температуры в котле и механическим путем прикрывает поддувало, снижая интенсивность горения (и наоборот).

Энергонезависимый вариант (требующий подключения к электросети) – более эффективный и многофункциональный. Стандартный комплект автоматики для твердотопливных котлов состоит из двух основных элементов:

• вентилятор – устанавливается в снизу котла, на дверце подачи воздуха (поддувала) или зольника, используется для нагнетания воздуха в камеру сгорания. Именно от объемов поступающего воздуха зависит интенсивность горения.
• контроллер – электронный блок управления, задающий скорость вращения вентилятора. При максимальной скорости вращения в топочную камеру подается максимальный объем воздуха и поддерживается наиболее интенсивное сгорание. Когда заданы минимальные требования к температурному режиму, поддерживается минимальная скорость вращения нагнетателя или подразумевается его полная остановка.

Контроллер и вентилятор можно купить как в виде готового комплекта, так и по отдельности. Однако работают они только в паре. Также большинство контроллеров поддерживает управление циркуляционным насосом, дымососом, имеется возможность управления с помощью комнатного термостата, организация погодозависимого управления. Наиболее функциональные модели имеют встроенный GSM модуль.

В итоге, функции комплекта автоматики – это:

• увеличение эффективности сжигания топлива (КПД котла) за счет управления поддувом;
• стабильное поддержание заданной температуры или ее изменение в зависимости от заданных настроек комнатного термостата;
• автоматический розжиг (опционально, при наличии запальника);
• увеличение длительности горения одной загрузки топлива.

Разделения по видам используемого топлива при этом не существует. Один комплект автоматики может работать как с угольным, так и с дровяным или пеллетным котлом.

Автоматическая подача топлива

Отдельно стоит выделить системы автоматической подачи топлива, их работой также могут управлять некоторые из моделей контроллеров. Система автозагрузки – это, чаще всего, бункер с топливом (дровами, углем, пеллетами, торфом), устанавливаемый на котел или рядом с ним. Топливо из него может подаваться посредством: насыпи (падения под тяжестью собственного веса), шнека (зубчато-винтового механизма), конвейерной ленты. В любом из случаев управление системой подачи осуществляется контроллером.

Использование системы автоматической подачи решает вопрос низкой автономности, поскольку одной загрузки бункера достаточно для беспрерывной работы котла на протяжении 2-30 суток, в зависимости от объема бункера и интенсивности сжигания.

Стоят ли своих денег пеллетные котлы с автоматической подачей топлива

Отзывы о применении бытовых комплектов автоматики: преимущества и недостатки

Преимущества	Недостатки
Повышение эффективности – осуществляется за счет точной регулировки поддува, стабильной теплопроизводительности на протяжении всего горения (в отличие от пиковых значений во время интенсивного горения и минимальных значений в период догорания при стандартной конструкции котла)	Дополнительный шум – работа вентилятора предполагает наличие дополнительных звуков, тем не менее, согласно отзывам владельцев шум практически не слышно даже через тонкие стены котельной.
Экономия топлива – для достижения прежней теплопроизводительности требуется меньше топлива, огромная часть излишнего тепла не «вылетает в трубу»	Дополнительные расходы – стоимость стандартного комплекта «контроллер + вентилятор» в среднем 7-11 тыс. руб. При желании – комнатный термостат (порядка 1-3 тыс. руб), система автоподачи (от 10 тыс. руб.)
Поддержание постоянной температуры	Энергозависимость – для работы котла потребуется подключение к электросети
Автоматический розжиг и гашение (опционально)
Возможность внешнего управления – подключив комнатный термостат или уличные датчики, автоматика будет ориентироваться не на температуру теплоносителя, а на температуру в помещении или на улице, что более эффективно и комфортно
Увеличение продолжительности горения одной закладки, возможность подключения системы автоподачи
Безопасность – большинство контроллеров оборудованы защитой от перегрева или остановки циркуляционного насоса

Лучшие известные производители и модели: характеристики и цены

ATOS + WPA 120

Один из лучших и наиболее распространенных комплектов автоматики для твердотопливного котла отопления.

Контроллер ATOS отличается крайне широким функционалом, немалым количеством настраиваемых параметров работы и доступной стоимостью. Помимо стандартных функций имеется: защита от замерзания системы отопления; оповещение о падении температуры или перегреве, отсутствии топлива; светодиодные индикаторы работы циркуляционного насоса и вентилятора; регулируемый гистерезис. За практику эксплуатации также известен своей надежностью. Производитель: KOM-STER, Польша.

Нагнетательный вентилятор М+М WPA 120 – также наиболее распространенная, проверенная временем польская модель. Рассчитан на работу с котлами мощностью 25-50 кВт. На рынке существуют и другие версии для более или менее мощных котлов.

Стоимость комплекта: 8 900-10 000 руб.

Котлы с длительностью горения одной закладки топлива до 7 суток

КОМФОРТ-ЭКО + NWS-100

Контроллер – это еще одна польская модель: практически с таким же функционалом и надежностью за еще более скромную цену. Функционал подразумевает наличие всех функций безопасности, возможность подключения комнатного термостата и уличных датчиков, управление циркуляционным насосом (но не ГВС). Отличается наличием  противосбойного фильтра и предохранителя перегрузки.

Турбина Nowosolar NWS-100 – простая польская алюминиевая модель, одна из самых недорогих на рынке. Имеет ни чем не примечательную стандартную конструкцию, известна качественной сборкой и надежностью. Модель рассчитана на установку в котлы мощностью 30-50 кВт.

Стоимость комплекта: 8 500-9 800 руб.

Tech ST24 + WPA 120

Контроллер – беспроблемная более простая модель, оснащена лишь стандартными функциями: контроль оборотов вентилятора наддува, управление циркуляционным насосом, светодиодная индикация работы элементов. Установка внешних датчиков и систем автоматической подачи также не предусмотрена. Отличный выбор, однако за цену, сравнимую с более функциональными моделями. Вентилятор представляет из себя уже описанную выше наиболее распространенную модель.

Стоимость комплекта: 9 200-10 500 рублей.

KG Elektronik CS-18S + DP-120

Польский контроллер KG Elektronik CS-18S является одним из самых современных и функциональных на рынке. Отличается наличием сенсорного экрана управления, возможностью контроля вентилятора, циркуляционного насоса, ГВС, системы автоматической подачи. Насос ГВС можно сделать приоритетным, также имеются особые, адаптированные под каждый из видов топлива режимы: дерево, дерево и уголь, уголь, опилки. Предусмотрены и все существующие защитные механизмы: от перегрева и замерзания, остановки циркуляционного насоса.

Вентилятор KG Elektronik CS-18S + DP-120 также является одним из лучших. Отличается асинхронным двигателем и высокой производительностью при относительно небольшом уровне шума до 63-65 дБ. Имеет металлическую заслонку на выходе, блокирующую обратный поток выхлопных газов.

Стоимость комплекта: 11 000-12 500 рублей.

Цены: итоговая таблица

Производитель и модель	Цена комплекта, руб.
ATOS + WPA 120	9 200
КОМФОРТ-ЭКО + NWS-100	8 900
Tech ST24 + WPA 120	9 800
KG Elektronik CS-18S + DP-120	11 200

Подключение автоматики к твердотопливному котлу

Процесс монтажа начинают с вентилятора, который устанавливается на дверцу подачи воздуха или зольника. Во многих современных твердотопливных моделях уже присутствуют места и отверстия под крепление наддува. В противном случае необходимо просверлить отверстия самостоятельно и зафиксировать вентилятор наддува четырьмя болтами.

Обратите внимание на наличие термоустойчивой прокладки: она обязательна, но имеется не на всех моделях вентиляторов. В итоге турбина должна быть установлена в соответствии с фото ниже.

Второй шаг – монтаж и подключение самой автоматики к твердотопливному котлу. Устанавливается контроллер сверху или сбоку корпуса через предназначенные для этого отверстия устройства. Несмотря на то, что корпус многих контроллеров сделан и термостойких материалов, желательно установить устройство на наиболее холодную часть корпуса котла, при необходимости подложив термостойкую прокладку из негорючего материала.

Осталось лишь соединить все элементы и подключить контроллер к электросети. Подробная схема подключения всегда указана в инструкции автоматики, например, так выглядит схема подключения к блоку управления Komfort ЭКО:

Как производится настройка

Подробный алгоритм настройки так же зависит от модели и всегда описан в инструкции. В общих чертах настройка подразумевает такой порядок действий:

1. Установка температуры включения циркуляционного насоса – позволяет включать насос не сразу, а когда теплоноситель уже прогреется, необходима для предотвращения образования конденсата (обычно устанавливают значение в 50°C).
2. Установка желаемой температуры отопительного контура или воздуха в помещении, в зависимости от модели и органов управления.
3. Установка скорости вращения вентилятора (от 1 до 10) или выбор одного из автоматических режимов контроля его оборотов. При полностью ручной настройке наддува также нужно задать параметры времени работы вентилятора и периодичность его включения в режиме поддержки горения.
4. Закладка топлива и розжиг котла. Контроль его работы и, при необходимости, корректировка параметров.

В некоторых моделях также можно запрограммировать работу на сутки или неделю вперед, установить температурный порог, после которого вентилятор начнет плавно снижать обороты и т.д.

Твердотопливные котлы нового образца существенно отличаются от предыдущих своих собратьев. Они имеют модернизированную систему управления, что упрощает процесс эксплуатации агрегата, дополнительные функциональные возможности, увеличенное число опций.

Содержание:

• Принцип работы ↓
• Функции, плюсы и минусы ↓
• Виды и критерии выбора ↓
• Монтаж и настройка ↓
• Цена и отзывы ↓
• Изготовление своими руками ↓

С эргономической точки зрения, настройка нужных параметров работы достаточно выгодная: один раз произвел действия, и нет надобности периодически регулировать.

На стоимость твердотопливного котла влияет не только наличие качественных комплектующих, но усовершенствованный вариант блока управления: чем дороже, тем современнее автоматика.

Система автоматического управления направлена на автоматизацию контроля над процессом горения в теплогенераторе такого вида.

Блок управления и вентилятор служат для реализации следующих задач:

1. поддерживают заданную температуру теплоносителя в системе.
2. Обеспечивают высокий показатель КПД.
3. Способствуют повышению уровня эффективности.
4. Работают независимо от качества топлива.

Благодаря оснащению котла автоматической системой, стало возможным регулировать температурный режим и увеличивать время горения одной загрузки на 25-35%.

Принцип работы

Если в старых моделях твердотопливных агрегатов для регулирования подачи воздуха нужно было открывать или закрывать дверцу зольника вручную, а температуру отслеживать наглядно по термометру , то уже в новых котлах устанавливается автоматический регулятор тяги. Этот прибор является энергозависимым, в его функции входит и распахивание, и закрытие заслонки зольника в зависимости от температуры воды в емкости.

Учитывая неточность настройки и зависимость работы агрегата от естественной тяги в дымоходе, вместо неэффективного терморегулятора, был установлен вентилятор для подачи нужного объема воздуха в камеру сгорания. А уже работу вентилятора обеспечивает контроллер, принимающий информацию о состоянии теплоносителя с датчика.

Контроллер состоит из экрана и пульта управления, предназначен для выставления необходимой температуры теплоносителя. Модели, не имеющие такого комплекта, могут быть оснащены ею, установка вентилятора производится на монтажной пластине, но предварительно нужно отсоединить дверцу зольника.

Настройка температуры теплоносителя осуществляется независимо от внешних условий.

Чтобы поддерживать температурный режим в помещении с учетом уличных условий, можно установить дополнительную автоматическую систему с расширенным набором возможностей: выносные регуляторы температуры, датчик наружного воздуха.

Для их подключения подходят как проводной, так и беспроводной способ. Благодаря полученной информации от датчиков, поддерживается выбранный температурный режим в доме. Это наиболее рациональный прием.

В современных автоматических моделях, есть и система розжига, и контроль пламени, и непрерывная подача топлива. Для розжига предусмотрен электрический элемент накаливания, включающийся после подачи пеллет шнековый контейнер в горелку.

Устойчивое пламя, зафиксированное фотодатчиком в виде импульса переданного на контроллер, является сигналом для отключения электророзжига. В процессе работы, в шнек подаются гранулы из бункера, объем которого способен обеспечить теплом помещение в течение нескольких дней, без участия человека.

Твердотопливные агрегаты с автоматической системой управления, помимо вышеперечисленных приборов, оснащаются еще и приборами безопасности, в частности, предохранительным клапаном.

Он необходим для сброса воды из котлового бака в случае ее перегрева, для стабилизации давления, а также обеспечивает надежную защиту обшивки от разрушения. Котел может комплектоваться датчиком перегрева, сигнализирующего о превышении температурного режима на начальном этапе.

Итак, котлы могут оснащаться:

1. Датчиком контроля тяги.
2. Датчиками уровня воды в рубашке.
3. Вентилятором – дымососом.
4. Регистраторами давления.
5. Циркуляционным насосом.
6. Датчиком расхода топлива и воды для ГВС.
7. Датчиками уровня пеллет, либо угля в емкости.

Все эти приборы взаимосвязаны с контроллером, производящим управление и сигнализирующего об экстренных ситуациях. Самые навороченные устройства имеют функцию удаленного управления, где посредством интернета и мобильных приложений можно управлять автоматикой.

Функции, плюсы и минусы

К основным функциям автоматического блока управления относят:

1. Дозированную подачу воздуха для горения.
2. Контроль над производительностью теплогенератора.
3. Косвенное регулирование тепловой мощности в зависимости от температуры теплоносителя.
4. Непосредственное регулирование мощности относительно температуры воздуха в доме или погодных условий.
5. Обеспечение работоспособности водогрейной установки в безопасном режиме.
6. Автоматическая подача топлива.
7. Розжиг и погашение топки агрегата.

Положительные моменты использования автоматики:

1. Увеличился показатель работоспособности котла.
2. Нет необходимости осуществлять постоянный контроль над процессом горения.
3. Экономный расход топлива.
4. Поддержание постоянной температуры в системе отопления.
5. Повышается уровень безопасности при эксплуатации агрегата.
6. Увеличивается интервал между плановыми проверками.
7. В случае выхода из строя детали, специальными датчиками подается сигнал на блок управления, и система отопления автоматически выключается (прекращает свою работу).

Недостатки:

1. Высокая стоимость. Наличие дополнительных опций у автоматики существенно сказывается на цене прибора.
2. Учитывая энергозависимость блока управления, есть необходимость в приобретении бесперебойного источника питания, либо можно пользоваться механическим регулятором тяги.

Виды и критерии выбора

Автоматический блок управления выпускается и в механическом, и в электронном исполнении.

Преимущества механической системы управления:

1. Не требует подключения к электросети.
2. Удобство и простота при эксплуатации.
3. Относительно электронной автоматики, ее цена в несколько раз ниже.
4. Отличается надежностью.
5. Нет надобности вызывать специалиста для монтажа.

Механическая автоматика обеспечивает и открытие, и закрытие воздуховода в камеру сгорания, что влияет на скорость горения теплоносителя, его прогорания, наличие жара в этом отсеке.

Электронный тип автоматики отличается наибольшей эффективностью, но является энергозависимым прибором.

Выбирая автоматику для отопительной системы, рекомендуется ознакомиться с ее параметрами:

1. Тепловой режим работы.
2. Необходимая степень настройки температурного режима теплоносителя.
3. Реальный экономический эффект.
4. Совместимость прибора и конкретной модели котла.

Монтаж и настройка

Процесс установки автоматической системы управления включает:

1. Подключение нагнетательного вентилятора. Как правило, турбина размещается на самой нижней дверце котла, где находится заслонка. Но есть модели агрегатов, где его устанавливают на боковой стенке, либо в специальном месте на верхней части котла, все зависит от особенностей конструкции. Здесь все просто: снимается заслонка, а на ее место ставится вентилятор, для крепления используют четыре болта. В случае отсутствия отверстий для крепления, их нужно просверлить. Для вентиляторов с заслонкой, монтаж производится таким образом, чтобы при выключенном положении заслонка была закрыта.
2. Монтаж контроллера. Прежде всего, нужно определиться с местом, где будет устанавливаться прибор. Главное требование – он не должен нагреваться. На моделях, где отсутствует варочная плита, автоматика монтируется наверху. Если позволяет конструкция агрегата, можно установить блок на боковой стенке. Не стоит забывать о длине кабелей.
3. Подсоединение температурного датчика. Правильно установленный датчик температуры обеспечит нормальное функционирование всего блока управления. Если на модели нет специального места для датчика (параметры отверстия: диаметр 10 мм, а глубина 60 мм), то его можно закрепить на выходной металлической трубе. В качестве крепежного материала применяется хомут, он может идти в комплекте с прибором.
4. Подсоединение разъемов. Для этого, нужно разъем турбины соединить с разъемом блока управления. В завершение, необходимо подключить сетевой кабель прибора. Автоматика готова к выполнению своих функций.

Цена и отзывы

На стоимость автоматизированной системы влияют технические показатели и функциональные возможности прибора. Так, цена самой простой модели механического типа варьируется в пределах 1,5 тысяч рублей.

Ценовой диапазон более прогрессивных вариантов от 25 000 рублей до 100 000 рублей. Чем дороже модель, тем выше будет эргономичность отопительной системы, а расход ресурсов будет соответственно ниже. Поэтому, целесообразнее отдавать свое предпочтение более дорогим вариантам.

Отзывы:

Николай Викторович. “Блок управления от компании Криптон является одним из лучших приборов на сегодняшний день. Отличается качеством комплектующих, в комплект входит датчик, шнуры для подключения к вентилятору и насосу, хомут, переходники. Надежный прибор от польского производителя.”

Федор. “По рекомендации товарища установил автоматику ATOS, ее рабочие характеристики на высоте.”

Анатолий Юрьевич. “Автоматика Proton удивила наличием дополнительных комплектующих в упаковке (хомут для крепления датчика, подставка под блок, саморезы). Прибор отличается эффективностью, надежностью и удобством в работе. ”

Термостат, как автоматический прибор для регулирования работы отопительной системы, можно приобрести в торговой сети электротоваров. Сзади у этого прибора имеется теплоснимающая пластина, ее нужно будет прижать к оголенной части агрегата.

Внутри у термостата расположены три контакта: общий, нормально открытый и нормально закрытый. При вращении регулирующей ручки, можно менять положения контактов.

Так нужно установить рукоять на минимальную отметку и произвести подключение на разомкнувшиеся контакты:

1. К общему присоединяем фазу.
2. К разомкнутому подключаем один провод от турбины.
3. Ко второму проводу от турбины подсоединяем прямой ноль.

Автоматизированная система управления, по праву, считается не только удобным, но и эффективным прибором. С его помощью можно существенно упростить процесс эксплуатации отопительной системы.

Твердотопливные котлы продолжают удерживать прочно  свои позиции на рынке отопительного оборудования. Современные модели способны выжать максимум тепловой энергии из дров, угля и брикетов, притом с минимальными потерями передать ее теплоносителю. Повысить качество работы, упростить обслуживание и эксплуатацию помогает автоматика для твердотопливных котлов. Весьма эффективный способ контролировать процесс горения и поддержания заданной температуры теплоносителя достигается всего лишь наличием нагнетающего вентилятора и командоконтроллера, управляющего им и циркуляционным насосом.

Содержание

Как работает

Кажется, весьма сложным проконтролировать процесс горения угля или дров. Во все времена настройка котла была сугубо индивидуальной для каждого котла, выполнялась вручную и требовала немало опыта и сноровки. В качестве хорошего результата достигался максимальный КПД в совокупности экономией топлива. Однако при неверной настройке большая часть тепла попросту вылетала в трубу.

Процесс автоматизации, давно ставший обычным делом для любых других типов котлов, дошел и до твердотопливных котлов. Оказалось, что достаточно использовать весьма ограниченный набор инструментов и датчиков, чтобы обеспечить контролируемый процесс горения, повысить безопасность котлов и в точности поддерживать температуру воды в контуре отопления.

Автоматика для твердотопливных котлов включает в себя:

• нагнетающий вентилятор;
• контроллер;
• циркуляционный насос (опционально);
• регулятор тяги (опционально).

Принцип действия автоматики предельно прост. Достаточно перенять на себя управление поддувом, контролировать объем поступающего воздуха в камеру сгорания, чтобы обеспечить оптимальный режим сгорания топлива и безопасность работы всего котельного оборудования.

Вентилятор устанавливается вместо стандартной заслонки, через которую в камеру сгорания поступает свежий воздух. Контроллер управляет вентилятором и в соответствии с установками способен изменять объем поступающего воздуха:

1. Если необходимо получить максимум тепловой мощности, то вентилятор включается на полные обороты и подает большой объем воздуха насыщенного кислородом. Активное горение топлива сопровождается нарастающим выходом тепловой энергии
2. В рабочем режиме вентилятор переходит на умеренные обороты и поддерживает горение на оптимальном уровне необходимом для получения нужной температуры теплоносителя.
3. В случае перегрева или снижения целевой температуры воды в контуре вентилятор останавливается и без доступа кислорода топливо лишь едва тлеет, выделяя минимальное количество тепла.

Подобный цикл повторяется раз за разом, обеспечивая хоть и ступенчатый, но регулярный контроль горения.

Опорными данными для контроллера являются показания датчика температуры воды в котле. Собственно этого достаточно для обеспечения нормальной работы автоматики. Помимо этого некоторые типы автоматики контролируют температуру исходящих газов, поступающих в дымоход, температуру за пределами дома и внутри помещения. В этом случае обеспечивается дополнительная защита и безопасность, а также появляется возможность расширенной настройки котла с автоматической коррекцией целевой температуры воды в котле, возможностью управления обогревом для поддержания комфортной температуры в доме.

В дополнение к управляемому вентилятору автоматика может управлять циркуляционным насосом, чтобы способствовать постоянному и равномерному распространению тепла по контуру отопления. Увеличивая или снижая скорость обращения воды в контуре, можно влиять на эффективность теплоотдачи от камеры сгорания к теплоносителю, напрямую повышая КПД котла.

В числе дополнительных функций блока автоматики твердотопливного котла могут быть:

• GSM-модуль для удаленного контроля работы котла и возможности дистанционной настройки.
• Планирование работы котла, по расписанию устанавливая нужную температуру в зависимости от времени суток и дня недели.
• Внедрение твердотопливного котла в общую систему управления «Умный дом».

С автоматикой для твердотопливных котлов уже нет необходимости постоянно и самостоятельно контролировать его работу, корректировать установки заслонок, переживать за то, что топливо будет растрачено впустую или явно неэффективно. Кроме этого получается реальная экономия средств, ведь с точной регулировкой и постоянным контролем горения топлива тратится меньше, используется эффективнее и целенаправленно. Котроллер следит за состоянием воды и управляет процессом горения в течение 24 часов в сутки каждый день на протяжении всего отеплительного сезона.

Стоимость автоматики для твердотопливных котлов, если брать предложения среднего ценового диапазона, сравнима со стоимостью топлива в расчете на половину отопительного сезона или даже треть. Если учитывать, что при использовании контроллера экономится топливо на обогреве, то оборудование окупится буквально за два-три сезона. И все же основное преимущество остается в том, что пользователю не обязательно, как и ранее, каждые полчаса-час проверять работу котла и корректировать ее в надежде получить нужную температуру воды, притом с большой погрешностью.

Автоматика для твердотопливных котлов чаще выпускается производителями, напрямую не занимающимися выпуском котлов. Это фирмы и компании, специализирующиеся в принципе на автоматизации процессов. Потому будет полезным узнать список наиболее распространенных и уже проверенных производителей командо-контроллеров на рынке.

Атос (Atos)

• Производитель: Польша;
• Питание: 220В/50Гц;
• Мощность подключаемого насоса: до 130Вт;
• Мощность вентилятора: до 130 Вт;
• Диапазон установки температуры теплоносителя: 35-80оС;
• Точность измерения температуры: 1оС
• Диапазон установки температуры в помещении: 25-50оС;
• Сигнализация пи выходе за пределы установленного диапазона температур;
• Релейный выход дополнительной сигнализации;
• Ручная настройка целевой температуры и управление циркуляционным насосом.
• Ориентировочная стоимость: 6750 руб.

Автоматика родом из Польши хорошо зарекомендовала себя в сочетании с различными по типу и конструкции котлами отопления мощностью 25-50 кВт. В числе достоинств возможность розжига топлива при любых погодных условиях, повышение КПД котла при поддержании стабильной температуры теплоносителя, согласно установленному значению.

Блок управления компактный, с простым интерфейсом и циферблатом на две цифры для установки всех ключевых параметров.

Аир (Air)

• Производитель: Украина;
• Питание: 220В/50Гц;
• Мощность подключаемого насоса: до 450Вт;
• Мощность вентилятора: до 220 Вт;
• Диапазон установки температуры теплоносителя: 40-85оС;
• Точность измерения температуры: 0.1оС
• Диапазон установки температуры в помещении: 20-45оС;
• Ориентировочная стоимость: 3000-3500 руб.

Компактный блок автоматического управления твердотопливными котлами. Позволяет установку и управление мощным циркуляционным насосом и вентилятором с соответствующим током по нагрузке 2 и 1 ампера, в модификации допускаются токи нагрузки до 5А.

Tech

• Производитель: Польша;
• Питание: 220В/50Гц;
• Мощность подключаемого насоса: до 200Вт;
• Мощность вентилятора: до 200 Вт;
• Диапазон установки температуры теплоносителя: 30-80оС;
• Точность измерения температуры: 1оС;
• Диапазон установки температуры в помещении: 20-45оС;
• Ручная настройка целевой температуры и управление циркуляционным насосом.
• Ориентировочная стоимость: 6500-7250 руб.

Функциональный блок управления с практичным корпусом, защищенным от перегрева. Удобный интерфейс. Наличие ЖК-дисплея и расширенного набора клавиш управления облегчает настройку автоматики и контроль работы котла.

Комфорт Эко

• Производитель: Польша;
• Питание: 220В/50Гц;
• Мощность подключаемого насоса: до 300Вт;
• Мощность вентилятора: до 300 Вт;
• Диапазон установки температуры теплоносителя: 35-80оС;
• Точность измерения температуры: 1оС;
• Диапазон установки температуры в помещении: 20-45оС;
• Ориентировочная стоимость: 7900-8200 руб.

Компактный блок управления с установкой на корпус котла с простым управлением и двухзначным циферблатом. Позволяет настраивать работу котла в зависимости от установленной целевой температуры в отапливаемом помещении. Обеспечивает защиту котла от перегрева и замерзания.

Как подключить и настроить

Монтаж любой автоматики для твердотопливного котла примерно одинаков. Необходимо выполнить ряд простых действий:

1. Разместите блок автоматики в недоступном для перегрева месте. Вовсе не обязательно устанавливать блок автоматики в предельной близости к котлу или на его корпусе. Куда важнее определи его так, чтобы избежать перегрева, даже с учетом возможных внештатных ситуаций. Максимальное удаление задается допустимой протяженностью кабелей для подключения вентилятора, циркуляционного насоса и датчиков, что может составлять от 2-х до 10 метров.
2. Подсоедините на дверце топочной вместо заслонки поддувала или в отдельно подготовленном отверстии вентилятор для подачи воздуха. Для старых моделей котлов придется вручную вырезать и подготовить отверстие для вентилятора. В современных котлах установка выполняется на подготовленное место.
3. Установите датчик температуры теплоносителя. Лучше всего измерять температуру воды непосредственно в теплообменнике котла или внутри основного теплоаккумулирующего бака. Для этого в котлах часто предусматривается специальное посадочное гнездо или отверстие глубиной до 60 мм. Если нет возможности закрепить датчик на теплообменнике то его переносят на выходную трубу котла, по которой течет самый горячий теплоноситель. Чаще производитель советует использовать хомут с термопрокладкой для лучшего контакта.
4. Подключить с помощью силовых и сигнальных проводов все оборудование к контроллеру. Для вентилятора, циркуляционного наоса и датчиков отведены соответствующие пары клемм, закрепленных на корпусе блока автоматики. Их маркировку и положение следует сверить с инструкцией от производителя.
5. Устанавливаются первоначальные настойки: целевая температура теплоносителя. Максимальный и минимальный объем воздуха, подаваемый вентилятором в камеру сгорания. Пределы допустимого изменения температуры воды в котле.

Алгоритм программирования и настройки блока автоматического управления твердоплодных котлов устанавливаются производителем и подробно описываются в инструкции.

Несмотря на популярность газовых отопительных систем, твердотопливные котлоагрегаты прочно удерживают свои позиции на отечественном рынке климатической техники. В представлении обывателя котел, который работает на твердом топливе, является обычной буржуйкой. На самом деле современное твердотопливное котельное оборудование имеет высокий уровень безопасности и способно получать максимум тепловой энергии при минимуме топлива.

Содержание статьи:

Автоматика для твердотопливного котельного оборудования

Регулятор тяги работает прекрасно, но только в случае, когда есть условия для создания тяги. Основная проблема естественной тяги – погодозависимость: чем меньше разницы между температурами воздуха на улице и в доме, тем хуже тяга. «Масла в огонь» добавляют и современные герметичные дома с металлопластиковыми окнами, в который приток воздушной смеси полностью отсутствует или ограничен. Для решения проблемы тяги была придумана автоматика. Контролируя работу вентилятора и циркуляционного насоса, решается вопрос о стабилизации температурных показателей теплоносителя.

Современные системы автоматики включает в себя:

• Контроллер с ЖК дисплеем.
• Нагнетающую турбину.

В состав некоторых моделей входит насос, обеспечивающий принудительную циркуляцию теплоносителя.

Как установить и настроить автоматику для твердотопливного котла своими руками? Контроллер считывает информацию о текущей температуре теплоносителя непосредственно с термопары, которая всегда поставляется в комплекте блоком автоматики и устанавливается на выходе котлового контура или в предназначенное для этого технологическое отверстие. Нагнетающая турбина устанавливается вместо воздушной заслонки твердотопливного котлоагрегата и подключается к контроллеру. Если в данной системе автоматики предусмотрен циркуляционный насос, то и он подключается к клеммам контроллера, а сам контроллер – к бытовой сети 220 v.

Клавишами выбора температуры теплоносителя устанавливается желаемое значение. Изменением скорости вращения лопастей нагнетающего вентилятора контроллер регулирует горение топлива в топливной камере. Регулируя и производительность циркуляционного насоса, автоматика добивается более точного соблюдения пользовательских настроек. Некоторые модели, кроме температуры теплоносителя, считывают температуру отработанных газов в дымоходе. Это позволяет управлять работой дымососов, что значительно увеличивает эффективность и безопасность использования твердотопливных котлов.

Дымосос для котельной установки

Как уже отмечалось выше, естественная тяга далеко не всегда делает идеальным горение топлива и удаление отработанных газов. Это бывает по многим причинам, среди которых наиболее частыми являются: погодные условия и отсутствие притока воздуха. Если приток воздуха можно создать простым открыванием форточек, то изменить температуру воздуха в летний период обычному человеку невозможно. Чтобы не зависеть от тяги в дымоходе, пользователи устанавливают в систему дымоудаления прибор под названием дымосос. Кроме этого, использование дымососа позволяет меньше оседать твердым частицам сажи на стенках дымохода, а соответственно и реже прибегать к услугам трубочиста.

Это вытяжной вентилятор, смонтированный в металлическом узле, который монтируется между котлом и устьем дымоотвода. На картинке представлена конструкция вентилятора дымососа.

Устанавливать дымососы для бытовых твердотопливных котлов своими руками достаточно просто:

1. Установите узел в месте монтажа дымососа. Для герметичности, на места стыков нанесите термостойкий герметик.
2. На 4-е шпильки наденьте корпус вентилятора крыльчаткой внутрь. Следите за тем, чтобы прокладка плотно прилегала к узлу крепления дымососа.
3. Наденьте шайбы и гайки на шпильки и равномерно затяните вентилятор на узле.
4. Заземлите устройство и подключите к нему разъем питания.

Совет: во избежание поражения электрическим током все работы по подключению устройства к электросети рекомендуется доверить электрику с соответствующим допуском к работе.

Дымоход для твердотопливной установки

Говоря о зависимости работы котла на твердом топливе от тяги, нельзя не коснуться темы обустройства дымохода, благодаря которому происходит своевременный вывод продуктов горения в атмосферу. Современные котлоагрегаты с закрытой топочной камерой, оснащаются коаксиальным дымоотводом, который имеет массу преимуществ и не требует вывода его выше кровли. Большинство моделей котельного оборудования, с открытой топочной камерой, требуют стационарного дымохода, который должен быть в соответствии с правилами пожарной безопасности и иметь необходимую конструкцию для обеспечения беспрепятственного отвода продуктов горения.

https://www.youtube.com/watch?v=ZUXWDzWeXk4 Для сооружения дымохода используют следующие материалы:

• Кирпич. Традиционные кирпичные трубы достаточно неплохо справляются со своими обязанностями, но они имеют большой вес, сложную схему кладки и требуют обустройства прочного фундамента.
• Сандвичи из нержавеющей стали. Прекрасная конструкция, которая состоит из отрезков двойных труб, между которыми находится утеплитель. Данный материал позволяет обойтись без фундамента и может собираться одним человеком, как конструктор. Но и у такой конструкции есть минус – высокая стоимость.
• Керамический дымоход — прекрасная альтернатива стальным сандвичам. Собирается легко, имеет хорошую огнестойкость и идеально гладкую внутреннюю поверхность, выдерживает температурный режим до 900°С.

Смонтировать дымоход керамический для твердотопливного котла своими руками просто, ведь он собирается из дымоходных блоков, как детский конструктор. В собранный дымоотвод вставляется утепленная минеральной ватой керамическая труба.Совет: выбирая дымоход для твердотопливного котла, ориентируйтесь на паспортные данные установки, где дано рекомендованное сечение дымоотводящего канала. Кроме этого, при выборе ориентируйтесь на температуру и давление отходящих газов, при работе в режимах естественной тяги и наддува. Не забывайте об отводчиках и сборниках конденсата!

>>> Все про аренду авто на Кипре <<<

В отличие от газовых твердотопливные котлы имеют существенный недостаток – в них трудно контролировать и регулировать температуру горения топлива. В котлах старого образца вообще это было невозможно: загрузили топливо, разгорелось, теплоноситель нагрелся по максимуму и продолжает быть таким, пока топливо не прогорит, — и с тем, что в доме жара, ничего нельзя было поделать… ну, кроме открывания форточек. Топливо сгорело – в доме постепенно похолодало – загружай и зажигай заново… ах, да, сперва ещё золу выгрести от предыдущей топки (по моим наблюдениям, мысль об этом больше всего напрягает современников). «Нормальному» же человеку хочется чаще загружать свой ЖКТ и всесторонне дрочить эмоции, наполняя свою пустоту чужой личной жизнью, а в остальном — напрягаться как можно меньше и реже. И в этом ему обязана помогать автоматика для твердотопливного котла. А бывает ли таковая в «природе»? И если да, то что собой представляет? Ответы читайте дальше.

По сути, единственным способом регулирования интенсивности горения топлива в твердотопливном котле является открывание/закрывание дверцы топливника или поддувала. Чтобы этим не заниматься самому, то и дело посещая котельную, умельцы придумали весьма простенькое устройство. Это устройство  вкручивается в корпус котла. Можно это устройство назвать термостатом, потому что, как прочие термостаты, оно имеет градуировку и возможность по ней задать желаемую температуру теплоносителя:

Как видно на фото вверху и ниже, устройство имеет рычаг, к которому прикреплена цепочка, второй конец цепочки связан с поддувальной дверцей:

Когда температура теплоносителя достигает заданной, рычаг термостата поворачивается, тянет/отпускает цепочку – дверца поддувала прикрывается/приоткрывается. В соответствии со степенью «открытости» дверцы воздуха поступает больше или меньше, и огонь горит сильнее или слабее, отчего теплоноситель нагревается сильнее или слабее.

Рукояткой на корпусе термостата выставляем нужную температуру теплоносителя. С термостатом связан датчик температуры, помещаемый в теплоноситель в котле. При отклонении температуры теплоносителя от заданного значения внутри корпуса термостата поворачивается механизм, связанный с рычагом. К рычагу прикреплена цепочка, соединённая с дверце подувала. Как видим, устройство и работа такой автоматики весьма не хитрые.

В общем-то, обвязка всех котлов одинакова – не зависимо от вида топлива. Всё же приведу пару схем для твердотопливного котла, т. к. при его автоматизации приходится кое-что добавлять.

Первая схема такая:

В одну систему с твердотопливным котлом подключен котёл, работающий на другом топливе (дизельный, газовый, электрический). Обычно это электрокотёл, т. к. его включение проще всего автоматизировать; опять же, наверное, мало кто поставит котёл на дровах, если с газом нет проблем. Роль второго котла очевидна: когда хозяев нет дома, а топливо в основном котле сгорело, включается дополнительный котёл. Его задача – просто поддерживать плюсовую температуру теплоносителя, чтобы система отопления не разморозилась.

Смотрим схему дальше.

Как и положено, перед котлом на обратке установлен циркуляционный насос, толкающий воду в котёл. Теплоноситель в котле нагревается и через балансировочный кран БК1 поступает в ближайший к котлу радиатор, работающий по естественной циркуляции – без насоса! Это очень важный радиатор в системе с твердотопливным котлом, т. к. спасает от перегрева при отключенном насосе. То есть это защитный радиатор. На нём термовентиль НЕ ставится!

В этой схеме также есть бойлер косвенного нагрева для получения горячей воды для водопровода.

Отдав часть тепла в бойлере, теплоноситель направляется к радиаторам.

При желании и необходимости можно в эту схему включить водяной теплый пол. Только на входе в контур пола нужно обязательно поставить термостатических двухходовой клапан (на схеме Т2-20-50). Этот клапан регулирует подачу теплоносителя в контуры теплого пола: открывает, если температура теплоносителя соответствует заданному значению, и закрывает, если теплоноситель слишком горячий. Ну и для циркуляции теплоносителя в теплом полу нужен циркуляционный насос.

БК2 и БК3 – краны (вентили) для регулирования проходящего потока.

Важно! Для этой задачи нужны задвижки или балансировочные вентили, но не шаровые краны.

Задача этих вентилей – распределять поток от насоса так, чтобы его хватало и тёплым полам и котлу. Объём потока регулируется изменением скорости насоса.

БК1 – кран защитного радиатора. Этим краном выполняется настройка так, чтобы обратка от защитного радиатора была градусов на 40 холоднее подачи на него.

В следующей схеме вспомогательный котёл не используется:

Полагаю, пользуясь разъяснениями к предыдущей схеме, можно понять работу и этой. Я просто перечислю, что здесь есть и под каким номером: 2 – предохранительный клапан; 4 – двухходовой клапан, соединённый датчиком температуры с циркуляционным насосом; этот датчик работает на теплый пол, контролируя температуру в нём; 5 – трехходовой клапан, от которого идёт провод к датчику; этот клапан контролирует возвращающуюся температуру, если она высока, то клапан не пускает теплоноситель в обратку, а направляет снова в подачу; 6 – балансировочный кран; БР – расширительный бак.

Вот фото той же схемы:

Понятно, что тёплый пол легко из схемы исключить, тогда вся схема будет ещё проще.

Для котлов мощностью до 10 кВт достаточная мощность насоса 25…60 Вт.

При мощности котла до 20 кВт мощность насоса выбираем в диапазоне 40…80 Вт.

Ну а для котлов в 40 кВт насос уже должен быть мощностью от 50 до 100 Вт.

Кроме термостата, с которым мы познакомились выше, для автоматизации твердотопливных котлов применяются следующие устройства.

Балансировочный кран:

Как уже упоминалось при разборе первой схемы обвязки, такие краны регулируют проток теплоносителя. Виды балансировочных кранов есть разные, на фото кран с расходомером.

Трёхходовой клапан:

С помощь чёрной «крышечки» задаётся нужная температура теплоносителя. При установке трёхходовых клапанов нужно руководствоваться схемами, как правило, нанесёнными на их корпусах.

Термоголовка с выносным датчиком температуры:

Выносной датчик можно поместить в тёплый пол или на трубопровод. Датчик определяет температуру и даёт команду открыть или закрыть клапан.

Ну и ещё одну важную тему затронем здесь…

Как уже указывалось при описании минусов твердотопливного котла, один из них – инерционность сгорания топлива. Говоря просто, горение невозможно остановить в один момент, как это делается, например, в газовом котле: повернул рукоятку – огонь погас. Поэтому нужно обязательно предусмотреть вероятность перегрева теплоносителя и самого котла. Что можно сделать?

Первое. В самом котле или после него можно поставить теплообменник, в котором теплоноситель будет охлаждаться с помощью холодной воды из системы водоснабжения.

Второе и, наверное, самое простое и логичное, — установить тепловой аккумулятор, в котором избыточное тепло будет накапливаться. Да, для твердотопливного котла такой аккумулятор нужен весьма приличной ёмкости: 40 л на 1 кВт мощности котла. Т. е., если котёл мощностью, например, 15 кВт (возьмём минимальную), то минимальный объём теплового накопителя должен быть таким:

40 л * 15 кВт = 600 л.

Но что поделаешь, по-моему, лучше вложиться в котельную попросторней, чем в ремонт системы отопления, а то и всего дома после пожара…

В системах отопления водяным теплым полом проблема защиты теплого пола от перегрева при использовании твердотопливников стоит очень остро, поэтому рекомендую посмотреть, какие есть для этого решения в отдельной статье. Возможно, в дополнение к предложенным выше способам вы там найдёте что-то ещё.

В общем, автоматизация твердотопливного котла достигается практически при помощи такого же оборудования, какое используется для котлов газовых.

автоматика твердотопливного котла

Используемые источники:

• https://gradusplus.com/kotly/tverdotoplivnye/avtomatika/
• https://househill.ru/kommunikacii/otoplenie/kotel/tverdotoplivnye/avtomatika.html
• https://udobnovdome.ru/avtomatika-dlya-tverdotoplivnyx-kotlov/
• http://ventilationpro.ru/sistemy-otopleniya/tverdotoplivnoe-otoplenie/ustanovka-avtomatiki-dlya-tverdotoplivnogo-kotla-svoimi-rukami-osnovnye-pravila-montazha.html
• http://vodotopim.ru/radiatornoe-otoplenie/avtomatika-tverdotoplivnogo-2.php
