Все про поверхностный насос: устройство, виды, советы по выбору и ввод в эксплуатацию

Удаленность от центрального водопровода или слабый поток в нем вынуждает владельцев домов искать альтернативные способы получения жидкости. Кто-то роет колодец на приусадебном участке, а кто-то бурит во дворе или на огороде скважину. В любом из этих случаев необходимо знать, как подключить водяной насос к источнику, чтобы иметь максимальную автоматизацию и при этом сохранялся бы эффективный полив, подача воды в дом.

Использование водяного насоса позволит иметь всегда рядом эффективный напор воды, а также можно забыть про перебои с подачей воды, которые являются пока еще нередким явлением в нашей стране.

Чтобы быть всегда с водой, необходимо правильно подобрать насос для скважины. Выбор зависит от эксплуатационных характеристик аппарата, от физико-геологических параметров бурового отверстия, а также от количества и качества источников потребления.

Перед тем, как установить насос в скважину, стоит разобраться с требуемым типажом, ведь у этих гидравлических приборов есть свои особенности. Например, поверхностные модели не подойдут по своей сути туда, где в скважине глубина более 10 м. Для больших глубин нужны погружаемые экземпляры. Более подробно о разнице между поверхностными и погружными вы узнаете в статье «Выбор скважинного насоса».

Для небольших скважин наиболее оптимальным в работе и эксплуатации будет вибрационный насос. Центробежные предпочтительнее для глубоких – от 18 метров – скважин. При этом они более прочные, с лучшей защитой от агрессивной среды, ремонт и обслуживание гораздо дешевле, чем у вибрационного.

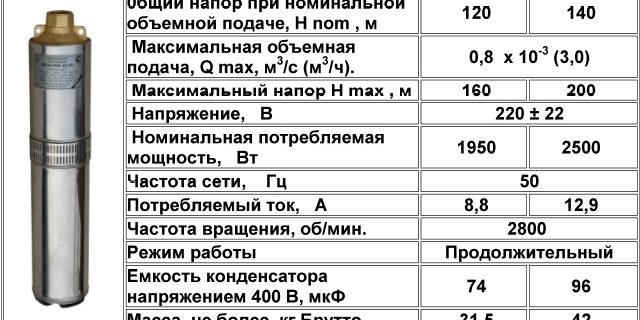

Варианты погружных насосов

Обязательно контролируется прохождение выбранного насоса сквозь обсадную трубу, а также далее к месту своей установки. Если у трубы присутствуют неровности, то нужно от них избавиться, чтобы последующий монтаж/демонтаж насоса проходил без прикладывания усилий.

Минимальный внутренний диаметр обсадной трубы должен быть 120 мм, при этом следует ориентироваться на размер погружного насоса. В любом случае он не должен касаться стенок трубы, особенно если речь идет о вибрационном оборудовании.

Опускать внутрь отверстия гидравлический прибор нужно только для работы, при этом стоит обеспечить ему надежные условия по всем параметрам:

• стабильное напряжение в электросети;
• качественное и максимально вертикальное буровое отверстие;
• достаточное количество шланг, соединителей;
• автоматическую систему запуска;
• модули безопасности от перепадов напряжения и т.д.

Простые опытные данные показывают следующую зависимость:

• средний дом, в котором живет четыре человека, нуждается примерно в 3 кубах воды в час;
• для дома на две семьи  минимум составит 5 кубов;
• в доме на четыре семьи расход будет порядка 6 кубов;
• при наличии приусадебного участка необходимо добавлять еще один куб в сутки, чтобы обеспечить достаточный полив и уход.

Не следует использовать для глубоких скважин поверхностные насосы. Максимальная высота столба воды будет 8-9 метров, на большую высоту не позволит подняться сила атмосферного давления.

Для засушливого лета вода становится единственным источником влаги, так как существенно увеличивается интервал между осадками. Для балансирования подачи используется гидравлический аккумулятор. За счет него можно удерживать требуемый напор.

Конструкция скважинного насоса

На патрубок от насоса монтируем при необходимости переходку, обеспечивающую разницу в резьбовом соединении труб. В некоторых случаях он идет в комплекте с насосом.

Подсоединяемые трубы должны быть диаметром не более 32 мм. Это обеспечит качественный напор воды, а также сбалансирует давление в системе, устанавливаемое с помощью аккумулятора.

К любому электромотору необходимо подводить напряжение. Силовой кабель для скважинных насосов берется более мощный, чем для обычных электроприборов, ведь его опускают в воду, агрессивную химическую среду. Изоляция должна выдерживать длительное нахождение в воде и не пропускать влагу к жилам.

Схема обвязки станции

Для подключения оборудования понадобится специальный кабель с сечением в 2,5мм², выступающий одновременно и для защиты сети при наличии трехфазной сети.

Соединительные места обязательно заключают в муфты, представляющие собой термоусадочные трубки. Данному месту обеспечивается максимальная гидроизоляция.

Отдельное внимание уделяете внутреннему обратному клапану. Даже при условии, что все насосное оборудование укомплектовано таким устройством, обязательно дублируете его внешним металлическим клапаном.

Схема подключения

Силовой электрокабель располагаем вдоль оси скважины, убрав его в один пучок вместе с шлангом и страховочным тросом из синтетического материала. Последний может быть изготовлен и из металла. Но в обязательном порядке его также производители могут изолировать от внешних факторов в пластиковую оболочку.

Для фиксации троса или шнура на корпусе насоса практически всегда присутствует специальная проушина. Продеваем через нее свободный конец и надежно в несколько узлов затягиваем трос или шнур.

На опорную плиту фиксируем верхнюю часть трубопровода или гибкого шланга. Проводим монтаж обратного клапана, если он отсутствует в конструкции насоса. Теперь можно подключить приборы в единую цепь, но пока не соединять ее с розеткой.

Устанавливаем перекладину, к которой будет фиксироваться конструкция. Балка может быть из любого материала, но она должна выдерживать массу всего опущенного в скважину водопровода. Для того, чтобы установка состоялась без эксцессов, потребуется медленно опускать все в пробуренное отверстие. Прикладывать значительное усилие для этой операции не нужно, чтобы насос не застрял посредине отверстия.

Особенно важно пройти те метры, где стоит обсадная труба. Во время работ с ней стенки могли погнуться, а такая деформация окажется нежелательной. Чтобы конструкция устанавливалась ближе к середине, можно на насос одеть одно или несколько резиновых колец, которые сцентрируют гидравлический аппарат.

Опускать аппарат следует до самого, но забор воды находится в противоположном от него направлении, тогда не будет происходить его заиливание и не попадет грязь, соответственно, обслуживание будет не таким трудозатратным и частым.

В некоторых случаях во время спуска или подъема насоса, он может установиться не удобной стороной и застрять внутри пробуренного отверстия. Существуют правила, помогающие в этой ситуации выйти победителем с минимальными потерями.

При этом не рекомендуется делать следующие действия:

• Слишком большое усилие приведет к обрыву страховочного троса. Обращаться с кабелем и шлангом также нужно очень аккуратно. По этой причине опытные владельцы скважин монтируют на свои насосы достаточно качественный трос, способный выдерживать большие нагрузки.
• Не стоит применять спецсредства в виде металлического крюка или «кошки». Такие инструменты способны безвозвратно повредить не только гибкий шланг или страховочную веревку, но и сам насос, его корпус и патрубки.
• Пытаясь протолкнуть насос внутрь, если он застрял, не стоит использовать лом. Упавший длинный металлический предмет способен навсегда и безвозвратно испортить скважину, при этом вытащить его сможет только очень мощный магнит.

Часто помогает подвешенный на тросе груз, который спускают над насосом. Под его массой корпус насоса способен принять нужное положение, чтобы идти дальше.

ВИДЕО: Выбор, обвязка и установка насоса в скважину

<xml><w><w>Normal<w>MicrosoftInternetExplorer4</w></w></w></xml>

<index>

Пребывание за городом, в дачной резиденции, имеет дополнительные сложности, так как не везде есть централизованные коммуникации. Жители периферии улучшают условия жизни в коттедже или домике так, чтобы он не отличался от городского благоустроенного жилья. Один из пунктов комфортной жизни касается постоянного наличия воды в достаточном количестве. В этом случае поможет специальное оборудование – насосная станция своими руками. За счет самостоятельной установки можно сэкономить семейный бюджет.

Устройство и принцип действия агрегата

Основное количество скважин на дачных участках имеет глубину до 20 м – оптимальную для установки автоматического оборудования. При данных параметрах не нужно приобретать глубинный насос, систему автоматического контроля или промежуточную емкость: прямо из скважины (или колодца) вода поступает к точкам разбора. Чтобы обеспечить правильное подключение насосной станции, необходимо разобраться, из чего она состоит и как работает.

Основными функциональными узлами станции является следующее оборудование:

• Насос центробежного типа, обеспечивающий подъем воды и транспортировку ее в дом.
• Гидроаккумулятор, смягчающий гидравлический удар. Он состоит из двух частей, разделенных мембраной.
• Электрический двигатель, соединенный с реле давления и насосом.
• Реле давления, контролирующее его уровень в системе. Если давление падает ниже определенного параметра – оно запускает мотор, если появляется переизбыток давления – выключает.
• Манометр – прибор для определения давления. С его помощью производят регулировку.
• Система водозабора, оснащенная обратным клапаном (находится в колодце или скважине).
• Магистраль, соединяющая водозабор и насос.

При помощи данной формулы можно определить максимальную глубину всасывания: схема демонстрирует наглядно, какие измерения для этого необходимо сделать

Наиболее распространенный вариант насосной станции – гидроаккумулятор с закрепленным сверху поверхностным насосом и узлом, включающим манометр, реле давления и защиту от сухого хода

Как видно из таблицы, стоимость насосных станций может быть различной. Она зависит от мощности, максимального напора, пропускной способности, производителя

Перед монтажом насосного оборудования необходимо приобрести все функциональные части согласно параметрам скважины и водопроводной системы.

Как правильно подвести воду в частный дом из скважины или колодца, подробнее можно узнать из материала: https://diz-cafe.com/voda/kak-podvesti-vodu-v-chastnyj-dom.html

Самостоятельный монтаж насосной станции

Определение места установки

С первого взгляда, мест для монтажа оборудования довольно много – это любой свободный уголок в доме или за его пределами. На деле оказывается все по-другому. Однако, только грамотно продуманная установка насосной станции гарантирует полноценную ее работу, поэтому нужно соблюдать некоторые условия.

Условия монтажа:

• близость к скважине или колодцу обеспечивает стабильное всасывание воды;
• помещение должно быть теплым, сухим и вентилируемым;
• место размещения не должно быть тесным, так как потребуются профилактические и ремонтные работы;
• помещение должно скрывать шум, который издает насосное оборудование.

Один из вариантов установки насосной станции – на специально прикрепленной к стене полочке. Помещением для монтажа служит бойлерная, котельная или хозяйственная комната

Трудно соблюсти все условия, но желательно придерживаться хотя бы некоторых. Итак, рассмотрим несколько подходящих мест для монтажа.

Вариант #1 – помещение внутри дома

Хорошо изолированная котельная на территории коттеджа – идеальная площадь для установки в случае постоянного проживания. Главным минусом является хорошая слышимость при некачественной шумоизоляции помещения.

Если насосная станция расположена в отдельном помещении дачного дома, то скважину лучше всего устраивать прямо под зданием

Также будет полезен материал том, как сделать скважинную систему водоснабжения: https://diz-cafe.com/voda/vodosnabzheniya-zagorodnogo-doma-iz-skvazhiny.html

Вариант #2 – подвал

Подпол или подвальное помещение можно оборудовать под монтаж насосной станции, но это следует продумать при проектировании. Если в помещении нет обогрева, а полы и стены не изолированы, придется потратить немало сил для его подготовки.

Хорошо обустроенный подвал отлично подходит для монтажа насосной станции. Во время прокладки трубопровода в фундаменте дома следует сделать отверстие для коммуникаций

Вариант #3 – специальный колодец

Возможный вариант, имеющий пару подводных камней. Первое – сложности с поддерживанием нужного уровня давления в доме, второе – трудности выполнения ремонтных работ.

При расположении насосной станции в колодце, на специально оборудованной площадке, следует отрегулировать уровень давления, который зависит от мощности оборудования и параметров напорной трубы

Вариант #4 – кессон

Специальная площадка около выхода скважины также подходит для монтажа, главное – правильно вычислить глубину ее расположения. Необходимую температуру создаст тепло земли.

А снаружи можно задекорировать скважинный кессон, соорудив декоративный деревянный колодец. Об этом читайте: https://diz-cafe.com/dekor/dekorativnyj-kolodec-svoimi-rukami.html

Свежие записиКакой дом построить: сравниваем газобетон, керамзитоблок или силикатный блокПосадка винограда осенью как альтернатива весне: в чём выгода?Технология обрезки вишни осенью: схемы и инструкции для начинающих

Насосная станция, расположенная в кессоне скважины, имеет два преимущества: полную шумовую изоляцию и защиту от промерзания во время морозов

За неимением специально предназначенных мест устанавливают агрегат в местах общего пользования (в прихожей, ванной, коридоре, на кухне), но это крайний вариант. Громкий шум станции и комфортный отдых – понятия несовместимые, поэтому для монтажа насосной станции на даче лучше подготовить отдельное помещение.

Прокладка трубопровода

Скважина, как правило, расположена недалеко от дома. Чтобы насосная станция работала исправно и без перебоев, необходимо обеспечить беспрепятственное поступление воды от источника до оборудования, которое расположено в специально отведенном месте. С этой целью прокладывают трубопровод.

Низкие зимние температуры могут стать причиной замерзания труб, поэтому их закапывают в землю, желательно на глубину, которая находится ниже уровня промерзания грунта. В ином случае следует произвести утепление магистрали. Работы сводятся к следующему:

• рытье траншеи с небольшим уклоном по направлении к скважине;
• устройство в фундаменте отверстия для трубы на оптимальной высоте (при необходимости);
• укладка труб;
• подсоединение трубопровода к насосному оборудованию.

Во время обустройства магистрали можно столкнуться с такой проблемой, как наличие высоко стоящих поверхностных вод. Трубы в данном случае монтируют выше критического уровня, а для защиты от холода используют теплоизолирующий материал или нагревательный кабель.

Преимущества полиэтиленовых труб и фитингов перед металлическими аналогами: отсутствие коррозии, простота укладки и ремонта, невысокая цена (30-40 руб./п. м)

На данной схеме установки насосной станции показан вариант утепления труб выше уровня промерзания грунта

Оптимальным вариантом для теплоизоляции наружных водопроводных труб является твердая “скорлупа” из пенополистирола (толщина – 8 см), обернутая в фольгу

Для теплоизоляции труб, которые проложены выше уровня промерзания грунта, часто используют недорогой и экологически чистый материал – минеральную вату на базальтовой основе.

Наружные работы

С внешней стороны полипропиленовой трубы закрепляем металлическую сеточку, которая будет служить фильтром грубой очистки. Кроме того, понадобится обратный клапан для обеспечения стабильного заполнения трубы водой.

Есть возможность приобрести готовый шланг с обратным клапаном и фильтром грубой очистки, но оборудованный своими руками обойдется намного дешевле

Без этой детали труба останется пустой, следовательно, насос не сможет качать воду. Обратный клапан фиксируем с помощью муфты с наружной резьбой. Оборудованный таким образом конец трубы помещаем в скважину.

Фильтр грубой очистки для подающего шланга – это металлическая сеточка с мелкой ячейкой. Без него правильная работа насосной станции невозможна

После выполнения этих действий можно заняться облагораживанием оголовка скважины.

Подключение оборудования

Итак, как следует правильно подключить домашнюю насосную станцию, чтобы в дальнейшем не столкнуться с техническими несостыковками? В первую очередь устанавливаем агрегат на специально подготовленное основание. Оно может быть кирпичным, бетонным или деревянным. Чтобы обеспечить устойчивость, привинчиваем ножки станции при помощи анкерных болтов.

Для монтажа насосной станции предусмотрены специальные ножки-подставки, тем не менее, для придания дополнительной устойчивости оборудование обязательно фиксируют с помощью болтов

Если под оборудование подложить резиновый коврик, можно погасить ненужные вибрации.

Для более удобного обслуживания насосную станцию устанавливают на основание высотой с обычный стол, сделанное из прочного материала – бетона, кирпича

Следующий шаг – подключение трубы, идущей от скважины. Чаще всего это полиэтиленовое изделие диаметром 32 мм. Для соединения потребуются муфта с наружной резьбой (1 дюйм), металлический уголок с наружной резьбой (1 дюйм), обратный клапан с аналогичным диаметром, прямой кран «американка». Все детали соединяем: трубу закрепляем муфтой, «американку» фиксируем при помощи резьбы.

Один из обратных клапанов находится в скважине, второй монтируется прямо к насосной станции. Оба клапана служат для защиты системы от гидроударов и обеспечивают правильное направление движения воды

Второй выход предназначен для сообщения с водопроводной сетью. Обычно он расположен в верхней части оборудования. Трубы соединения также выполнены из полиэтилена, так как это недорогой, пластичный, прочный материал. Фиксирование происходит похожим способом – при помощи «американки» и комбинированной муфты (1 дюйм, угол 90°) с наружной резьбой. Сначала «американку» прикручиваем к выходу станции, затем в кран монтируем муфту из пропилена, напоследок водопроводную трубу фиксируем в муфте методом спайки.

Для полной герметизации соединений необходимо их уплотнение. Традиционно используют обмотку из льна, поверх него наносят специальную уплотнительную пасту

После того, как вы подключили насосную станцию к системе водозабора и водопровода, необходимо проверить качество ее работы.

Проводим пробный пуск

Перед запуском станции ее обязательно необходимо заполнить водой. Через заливное отверстие пускаем воду так, чтобы она заполнила гидроаккумулятор, магистрали и насос. Открываем вентили и включаем электропитание. Двигатель заводится, и вода начинает заполнять напорную трубу, пока не удалится весь воздух. Давление будет расти до достижения заданного значения – 1,5-3 атм, затем оборудование автоматически выключается.

В некоторых случаях необходимо отрегулировать величину давления. С этой целью снимают крышку с реле и подкручивают гайку

Как видите, произвести монтаж домашней насосной станции своими руками совсем несложно, главное – соблюдать инструкции по установке.

</index>

Назначение и устройство поверхностного насоса

Поверхностный насос не требует погружения, в воду опускается только водозаборный шланг. Максимальная глубина, с которой он справится – девять метров. Поэтому для скважины он не подходит, а вот для неглубокого колодца или родника – в самый раз. К тому же такой насос хорошо справляется с откачкой воды из подвальных помещений и поливом приусадебного участка. А еще поверхностные насосы отлично подходят для колодцев на плывунах.

Максимальная глубина, с которой поверхностный насос может поднять воду, составляет около семи метров. При этом нужно соблюдать соотношение «вертикаль-горизонталь»: на один метр вертикали четыре метра горизонтали

Поверхностные насосы могут быть трёх видов:

• вихревые;
• центробежные;
• насосы с внешним эжектором.

Первые являются самыми доступными и компактными. Они создают давление в 3-7 раз выше, чем аналогичные центробежные, но имеют низкий КПД – всего лишь сорок пять процентов. Их нельзя использовать для перекачки воды, содержащей большое количество песка или других примесей, так как это приводит к быстрому износу рабочих колёс. Такой насос поднимает воду посредством вращающегося вала и колеса, на котором расположены «лопаточки». Последние передают воде энергию от рабочей оси.

Вторые тоже не годятся для подачи сильно загрязнённой воды, но прекрасно справляются с воздушными пузырьками и пробками в системе. Они дороже вихревых, поскольку имеют больше ступеней. Эта конструкция работает благодаря колёсам, нагнетающим давление. Они приводятся в движение рабочим валом, опирающимся на подшипниковые системы.

Установка эжектора существенно увеличивает максимальную глубину всасывания поверхностного насоса, но снижает при этом его КПД

Насосы с внешним эжектором сейчас практически не используются. Им на смену пришли погружные насосы, чья производительность значительно выше.

На рынке представлен большой ассортимент погружных насосов. На нашем сайте есть обзоры некоторых из них. Например, агрегат «Ручеек»: https://aqua-rmnt.com/vodosnab/nasos/nasosy-otzyvy/nasos-rucheek.html.

Детальный анализ: плюсы и минусы поверхностных насосов

Поверхностные насосы имеют массу преимуществ:

• Компактные габаритные размеры;
• Небольшой вес;
• Ценовая доступность;
• Простота монтажа, эксплуатации и обслуживания. Установка поверхностного насоса не требует специальных знаний, навыков и опыта;
• Возможность работы с водяным слоем менее 80 см. В таких условиях погружные насосы работать уже не могут;
• Охлаждение воздушным путём, а не за счёт воды, как у погружных;
• Большой напор воды;
• Высокий КПД;
• Отсутствие необходимости подведения электричества к водозабору;
• Высокая надёжность и долговечность;
• Устойчивая работа даже при наличии воздушных пробок в системе.

Также, поверхностные насосы (как класс оборудования) имеют ряд недостатков:

• Чувствительность к наличию песка, примесей и других загрязнений воды;
• Максимальная глубина, с которой можно поднять воду, составляет около девяти метров;
• При использовании эжектора надёжность и производительность системы существенно снижаются;
• Шум. Для работы поверхностного насоса лучше выделять отдельное помещение;
• Необходимость заполнения всасывающей магистрали водой.

Что учитывать при выборе конкретной модели?

В зависимости от того, для каких целей приобретается поверхностный насос, отличаются характеристики, на которые следует ориентироваться.

Насос для полива приусадебного участка

В этом случае основными параметрами оборудования являются:

• Производительность. Для полива огорода вполне достаточно одного кубического метра в час;
• Глубина всасывания, на которой будет эксплуатироваться оборудование. Поверхностный насос поднимает воду максимум с девяти метровой глубины. При этом следует помнить о соотношении вертикаль-горизонталь, которое составляет один к четырём. Работая на двухметровой глубине насос должен быть удалён от колодца на восемь метров. Если глубина всасывания превышает четыре метра (или же общая протяжённость подающей магистрали более двенадцати метров), следует увеличить просвет трубы на ¼ дюйма;
• Напор. Ориентироваться следует на самую удалённую точку потребления.

С помощью поверхностного насоса можно без проблем организовать полив приусадебного участка. Оборудование легко устанавливается и не требует особых навыков при монтаже

Для подключения поверхностного насоса нужны следующие комплектующие: шланги (для забора воды и для полива); штуцер для соединения шланга и насоса; обратный клапан и фильтр-сетка, который устанавливается на обратный клапан и задерживает песок и твёрдые частиц.

Качественные шланги — основа хорошего водопровода для полива огорода. О том, какие трубы лучше выбрать для этих целей, узнаете в нашем материале: https://aqua-rmnt.com/santehnika/snaruzhj/truby-dlya-poliva-ogoroda.html.

Насос для системы водоснабжения дома

При выборе поверхностного насоса, предназначенного для водоснабжения загородного дома, нужно ориентироваться на объём потребляемой воды, количество точек потребления и необходимый напор в системе.

Проектирование системы водоснабжения дома, основанного на поверхностном насосе, требует учета объёма потребляемой воды и количества точек расхода

Для простоты расчётов можно брать следующие величины:

• Дом на семью из четырёх человек потребляет в час 3 м³;
• Дом на две семьи – 5 м³/час;
• Дом на четыре семьи – 6 м³ в час;
• Приусадебный участок – около одного кубического метра в час.

В засушливое время потребление воды может существенно увеличиться, в жаркие дни только на полив будет уходить на 40-55% больше обычного.

Помимо этих параметров, нужно обратить внимание на гидроаккумулятор. Если установлено значение 3,5 атмосферы, то максимальный напор в системе должен быть больше чем суммарное давление по горизонтали и вертикали подающей магистрали (расстояние до воды плюс 45-50 метров). Расстояние в 10 метров по вертикали или 100 метров по горизонтали приравниваются к давлению в одну атмосферу.

Для организации водоснабжения дома помимо самого насоса понадобятся следующие комплектующие:

• Соединительный штуцер;
• Подводящий и выводящий шланг;
• Обратный клапан с сетчатым фильтром;
• Гидроаккумулятор, роль которого выполняет бак ёмкостью 30-60 литров. Он должен поддерживать давление в системе;
• Гибкая подводка для соединения насоса и баком;
• Пятивыводной адаптер для второго выхода;
• Манометр;
• Реле давления. Оно подсоединяется в пятивыводной адаптер. На нём устанавливаются значения давления, при которых насос будет включаться либо выключаться.

Как подключить и запустить насос в работу?

Выбор насосного оборудования – это только первый, хотя и немаловажный, этап. Далее пристальное внимание следует уделить схеме подключения поверхностного насоса и  его первому запуску. От этого зависит срок службы оборудования.

Поверхностный насос перед тем, как подключить, нужно установить на устойчивую поверхность. На ней оборудование следует хорошо закрепить, чтобы избежать возможного смещения корпуса во время работы. Затем монтируется входящая магистраль. К шлангу с одной стороны присоединяется обратный клапан (его потом погружают на тридцать сантиметров в воду), а с другой, собственно, сам насос. Горизонтальный отрезок шланга должен иметь уклон в сторону водозабора. При соединении комплектующих нужно использовать фум-ленту или уплотнительный лен.

Следующий этап – наполнение системы водой. Нужно полностью пролить входящую магистраль и насос. После этого станция подсоединяется к разводке водопровода в доме. Обязательно нужно закрыть заливное отверстие, если через него наполнялся насос. Проверяется и доводится до пороговых значений давление воздуха в гидроаккумуляторе. Насос подключается к электросети. Постепенно должна заполниться водой вся магистраль, затем гидроаккумуляторный бак. После достижения в системе давления 2,6-3,0 атмосферы насос должен автоматически отключиться.

Поверхностные насосы используются также при обустройстве фонтанов на участке. Более подробно об этом читайте в нашем материале: https://aqua-rmnt.com/vodosnab/font_bass/nasos-dlya-fontana-svoimi-rukami.html.

Чтобы проверить напор воды, нужно открыть любой кран. По манометру нужно отследить значение давления, при котором насос снова включится. Если оно отличается от того, которое рекомендовано в инструкции, нужно отрегулировать включатель и перепроверить всё ещё раз. После этого система готова к работе.

Статья размещена в рубрике|подрубрике

При использовании многих современных моделей перекачивающих агрегатов поверхностного типа установка реле давления воды для насоса может быть намного проще: проводится блочный монтаж, когда реле устанавливается вместе с насосом. Перекачивающий агрегат имеет специальный штуцер, поэтому пользователю нет необходимости самостоятельно искать наиболее подходящее место монтажа. Обратный клапан и фильтры для очистки воды в таких моделях часто бывают встроенными.

Подключение реле давления к погружному насосу также может быть проведено, если разместить гидроаккумулятор в кессоне и даже в самом колодце, так как часто требуется влагозащищенное исполнения оборудования контроля и условия эксплуатации реле давления могут позволять его нахождение в таких местах.

Очевидно, что выбор способа и места установки зависит от исполнения оборудования, обычно все рекомендации в этом отношении указываются производителем в сопроводительной документации.

Подключение реле давления

Существует две часто используемые схемы, по которым производится подключение автоматики насоса и реле давления. Рекомендуемый производителем способ всегда указывается в сопроводительной документации, однако полезно будет ознакомится с возможными схемами.

Важно: При работе нужно соблюдать последовательность: сначала реле подключается к водопроводу, а затем к электрической сети.

1 способ

Реле монтируется на трубопроводе (выбор места делается с учетом указанных выше правил и рекомендаций). Монтаж выполняется при помощи тройника, соединенного с переходящим штуцером (его может заменить отводной шланг).

2 способ

Гидроаккумулятор оснащается штуцером, имеющим пять выходов, к которым подсоединяют:

• трубопровод от источника забора воды,
• реле,
• манометр,
• трубопровод, подающий воду в дом,
• собственно гидроаккумулятор.

Реле, в свою очередь, соединяется с погружным или наружным насосом и электропитанием 220 В.

Для обоих вариантов справедливы следующие рекомендации:

• Необходимость герметизации резьбовых соединений с помощью пеньковой подмотки и герметика или с использованием ФУМ-ленты,
• Для того, чтобы выполнить соединение, потребуется вращение прибора на фитинге, но альтернативой может стать использование соединения «американки».
• Электроподключение должно выполняться с помощью кабеля, сечение которого выбирается в соответствие с мощностью перекачивающего агрегата (обычно используется оборудование не более 2 кВт, для которого достаточно проводника с сечением 2,5 кв. мм).
• Клеммы для подключения обычно имеют маркировку для более простого монтажа, однако, если подобная маркировка отсутствует, это не будет большой проблемой – предназначение каждой клеммы не сложно определить по схеме.
• Наличие заземляющей клеммы делает выполнение заземления для оборудования обязательным.

Все нюансы определяет прилагающаяся к технике схема подключения погружного насоса с реле давления или аналогичное соединение для наружного перекачивающего агрегата.

Правила подбора оборудования

• Для автономных систем водоснабжения следует выбирать реле бытового назначения. Подобные системы характеризуются основными параметрами: максимальное значение давления – не более 5 атмосфер, рабочие значения давления обычно находятся в пределах от 1,4 до 2,8 атм.
• При настройке реле важно помнить, что величина разности между предельными значениями (настройками на пружинах) напрямую влияет на объем воды, который насос при таких настройках станет закачивать в резервуар гидроаккумулятора. Большой объем способствует тому, что перекачивающий агрегат станет включаться реже, однако нельзя превышать в этом отношении технические возможности системы.
• Не стоит экономить чрезмерно, приобретая реле неизвестного происхождения. Такая техника не только не сможет обеспечить корректной работы, но и с большой долей вероятности станет причиной более поломки другого оборудования, входящего в систему.
• Подключение автоматики насоса и реле давления совместно с качественным манометром, установленным рядом с реле, позволит контролировать параметры работы системы и поможет обнаружить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.

Распространенные неисправности насосной станции и их устранение описаны в нашей отдельной статье. Практически все работы можно провести самостоятельно.

Про гидроаккумуляторы у нас есть информация тут. Какие бывают модели и что важно при их выборе.

О способах чистки колодца мы рассказали в этом материале.

Настройка

Для настройки реле давления необходимо установить в системе рабочее давление. Для этого после сборки схемы оборудование следует включить и подождать автоматического отключения при срабатывании реле. После этого снимают крышу и настройку выполняют в такой последовательности:

1. Ослабляют гайку, которая прижимает меньшую пружину.
2. Устанавливают требуемое значение минимального значения давления (параметр включения насоса). Вращение по часовой стрелке гайки большой пружины – увеличение выставляемого значения давления, в обратную сторону – уменьшение.
3. Открыв кран, опустошают систему, контролируя по манометру порог срабатывания автоматики. При неудовлетворительном результате корректируют настройку.
4. Аналогичным образом производится настройка параметра выключения насоса, вращением гайки на второй (меньшей) пружине.

Добавьте страницу в закладки!Используемые источники:

• https://vodatyt.ru/skvazhina/shema-podklyucheniya-nasosa.html
• http://www.portaltepla.ru/nasosi/kak-podkluchit-vodyanoj-nasos/
• https://diz-cafe.com/tech/nasosnaya-stanciya-svoimi-rukami.html
• https://aqua-rmnt.com/vodosnab/nasos/nasosy-montazh/vybor-ustanovka-i-podklyuchenie-poverxnostnogo-nasosa.html
• http://okanalizacii.ru/vodosnabzhenie/nasosy-i-stancii/rele-davleniya-vody-dlya-nasosa.html
