Замена картриджа в смесителе (31 фото): как поменять своими руками в однорычажном кране в душевой кабине

При оборудовании кухонных раковин и душевых кабин наибольшее распространение получили однорычажные смесители. Они просты в монтаже и удобны в применении. Главным функциональным механизмом таких моделей является картридж, ресурс которого ограничен.

Новый картридж вместо изношенного можно поставить своими руками. Мы расскажем, какие этапы включает замена картриджа в смесителе, какие нюансы следует учесть при ремонте кранового оборудования. Наши рекомендации и пошаговые инструкции помогут отлично починить прибор.

Виды картриджей для смесителей

Главное предназначение картриджа – смешивать горячие и холодные потоки воды, а также регулировать интенсивность их подачи, обеспечивая бесперебойную работу сантехнического оборудования.

При оборудовании однорычажных смесителей применяют два типа устройств: шаровые и дисковые. По срокам эксплуатации они приблизительно равны. Но все же основная масса смесителей для бытового применения оборудована механизмами дискового исполнения.

В случае поломки главного функционального механизма сантехнического прибора следует как можно быстрее произвести в смесителе замену картриджа

Это обусловлено тем, что в правовой плоскости с производством керамических дисковых механизмов дело обстоит гораздо проще. Лицензию на изготовление шаровых типов устройств имеют далеко не все производители. Чтобы не платить за право выпуска, компаниям проще штамповать востребованные на рынке дисковые устройства.

Стальные устройства шарового исполнения

Конструкция шарового джойстика представляет собой запорный элемент в виде полого стального шара, оснащенного тремя сообщающимися между собой отверстиями: двумя входными и одним выходным.

Полый элемент, посаженный в картриджную гильзу, выполненную из высокопрочной резины, с передаточным механизмом соединяется с помощью рычага

Температура и напор потока задается в зависимости от положения отверстий входных патрубков и полостей шара. Чем больше площадь совмещения, тем сильнее поток.

При повороте или наклоне рычага стенки шара перекрывают одно или оба отверстия, давая возможность потокам из патрубков с горячей или холодной водой попадать и перемешиваться внутри полостей запорного элемента.

Главный недостаток шаровых устройств – уязвимость к отложениям, которые образуются и скапливаюся внутри них в процессе эксплуатации. Они ухудшают плавность нажима механизма, провоцируя выведение из строя джойстика.

В конструкции большинства моделей шар и седло помещены в единый корпус картриджа, но встречаются и варианты, где основание прикреплено непосредственно к внутренним стенкам крана

Исходя из диаметра, высоты и посадочной части эти типы устройств на рынке представлены в большом ассортименте. Поэтому при смене картриджа на смесителе важно подбирать и устанавливать полностью идентичную запчасть.

Чтобы уберечь себя от ошибок при выборе, приводящих к незапланированным растратам, покупая новую «сердцевину», желательно для образца взять с собой отработанную старую.

Дисковые «сердцевины» из керамических пластин

Дисковые картриджи оснащены двумя гладкими и плотно прилегающими друг к другу пластинами, выполненными из металлокерамики. Нижняя пластина надежно зафиксирована в «сердцевине», а подвижная верхняя соединена с управляющим стержнем, за счет чего свободно вращается вокруг своей оси.

В устройствах цилиндрического типа потоки воды перемешиваются за счет смещения дисков относительно друг друга, в результате чего отверстия полностью либо же частично перекрываются

В полости для смешивания располагается металлическая сетка, основное предназначение которой – подавлять шум. В некоторых моделях роль шумогасителя выполняют фигурные выступы.

Основой для фиксации самой ручки однорычажного устройства выступает шток. Он прикрепляется на верхнем керамическом диске, при необходимости может сниматься.

Регулировка напора воды в цилиндрических «сердцевинах» осуществляется за счет перемещения верхней пластины. Она оснащена выступами и впадинами, которые закрывают отверстия нижнего диска. Чем больше закрыты отверстия, тем слабее напор.

При заданном положении рычага впадины и выступы «сердцевины» плотно совмещаются, в результате чего полностью блокируется подача воды из крана

Чтобы повысить герметичность конструкции у большинства моделей в нижней части механизма установлены резиновые прокладки. Для продления срока «жизни» керамических элементов предусмотрено наличие металлической сеточки. Она выполняет роль фильтра грубой очистки.

Аналогичное устройство у картриджей для душевых кабинок. Рекомендуем ознакомиться с конструкцией и особенностями их ремонта.

Распространенные причины поломок

Проблемы, возникающие в процессе эксплуатации устройств обоих типов, как правило, связаны с износом подвижных элементов. Причинами этому могут служить некачественные материалы, используемые при изготовлении, механические повреждения оборудования и воздействие гидроударов, создающих чрезмерные нагрузки на элементы «сердцевины».

Ключевой причиной выхода из строя рабочей части как дискового, так и шарового механизма является низкое качество водопроводной воды, подаваемой центральной системой

В условиях износившихся и устаревших водопроводных систем среднестатистический картридж способен прослужить не более 4-6 лет.

О том, что его необходимо заменить, укажут такие признаки:

ход рычага стал менее плавным (с заеданиями либо же рывками);
затруднительно регулировать напор водного потока;
потоки воды не перемешиваются, независимо от положения ручки крана;
вода даже при закрытом положении крана продолжает сбегать струйкой.

О выходе из строя механизма может указывать и обратная ситуация, когда при статическом положении рычага потоки воды самопроизвольно меняют температуру.

Протечка оборудования, при которой прокладки остаются неповрежденными, скорее всего, свидетельствует о том, что лопнул пластиковый корпус механизма

Стоимость картриджа для смесителя является незначительной величиной в сравнении с ценой самого сантехнического оборудования. Периодическая замена этого элемента является экономически выгодным мероприятием, реализовать которое можно собственными силами, без привлечения сантехнических работников.

Технология замены дискового картриджа

Практически все однорычажные краны картриджного типа схожи по своему строению. Как правило, они представляют собой единую конструкцию, помещенную в металлический либо же пластиковый корпус. Описанная ниже технология замены устройства подойдет для каждого из них.

При ремонте картриджных смесителей заменять «сердцевину» лучше целиком, а не разбирать ее на составные части, поскольку отдельные элементы для практически одноразовых устройств найти в продаже довольно проблематично.

Кратко с процедурой замены ознакомит следующая фото-галерея:

Галерея изображенийПодцепив отверткой край пластиковой заглушки, окрашенной в синий и красный цвет для обозначения температуры потоков, извлекаем ееПод колпачком расположен винт, который удерживает рычаг шарнирного смесителя. Выкручиваем его, чтобы снять ручкуСнимаем рукоятку, закрывающую картридж. Заодно осматриваем ее с внутренней стороны на предмет повреждений и очищаем от кальция и ржавого налетаСнимаем конусообразную деталь, обеспечивающую плавное проворачивание рукоятки. Аккуратно действуем, т.к. этот элемент обычно выполнен из пластика, хоть и имитирует металлСвинчиваем латунную гайку, которая была закрыта конусообразной деталью. Именно эта гайка удерживает рабочий механизм смесителя — картриджИзвлекаем картридж из посадочного гнезда. Одновременно с тем осматриваем все разобранные детали, удаляем органический и минеральный налет, снимаем ржавчинуС извлеченным из смесителя картриджем идем в магазин, чтобы подобрать там точно такой же механизм для заменыВ посадочное место предыдущего картриджа ставим новый механизм и собираем дисковый шарнирный смеситель в обратном порядкеШаг 1: Извлечение колпачкаШаг 2: Выкручивание крепления рукояткиШаг 3: Удаление рукоятки смесителяШаг 4: Удаление конусообразной деталиШаг 5: Отвинчивание латунной крепежной гайкиШаг 6: Извлечение картриджа из посадочного местаШаг 7: Покупка нового картриджа для заменыШаг 8: Обратная сборка сантехнического устройства

Как поменять самому картридж в смесителе кухонного крана или душевой кабины, разберем поэтапно. Весь процесс даже у новичка занимает от силы 30 минут.

Выбор необходимых инструментов

Помимо приобретения нового картриджа следует заранее подготовить инструменты с тем, чтобы не отвлекаться на их поиски в процессе работы.

Для проведения ремонтных работ потребуются:

газовый и разводной ключ;
отвертка с прямым шлицем;
пассатижи;
плоскогубцы с узкой рабочей частью.

При разборке некоторых видов смесителей может потребоваться шестигранник. Для удаления застарелых известковых отложений пригодится специальная очищающая жидкость типа WD-40.

Автомобильная жидкость WD-40 способна растворять и вытеснять грязь, ржавчину и известковый налет, значительно упрощая разборку «сросшихся» частей механизма

Для удаления загрязнений с посадочного места смесителя заранее подготовьте чистую ветошь или отрез хлопчатобумажной ткани.

Последовательность разборки устройства

Перед тем как заменить дисковый картридж в смесителе, чтобы предупредить затопление, перекрывают входные вентили с горячей и холодной водой. Чтобы убедиться в отсутствии воды в системе, поворачивают рычаг смесителя.

Разборку устройства выполняют в такой последовательности:

С помощью шлицевой отвертки на передней части крана снимают заглушку, на которой расположен маркер горячей и холодной воды.
Посредством шестигранника или тонкой отвертки откручивают стопорный винт, расположенный под заглушкой. Он соединяет ручку с управляющим стержнем.
Демонтируют со штока поворотный рычаг. Обычно этот этап не вызывает сложностей, но иногда приходится прилагать небольшие усилия.
Удаляют хромированное декоративное кольцо, выполняющее роль защитного чехла.
С помощью гаечного ключа или плоскогубцев с узкой рабочей частью откручивают прижимную латунную гайку, удерживающую керамический картридж.
Извлекают неисправный картридж, слегка потянув его на себя, либо же аккуратно покачивая из стороны в сторону.

Если гайка, удерживающая керамический картридж, «срослась» с устройством, обработайте ее жидкостью WD-40. Смочив заржавевшую гайку «вэдешкой», уже через несколько минут вы сможете ее без особого труда открутить и извлечь из гнезда.

При откручивании хромированного декоративного колпачка и в процессе демонтажа фиксирующей картридж гайки не стоит прилагать чрезмерных усилий, дабы не повредить оборудование

Некоторые специалисты рекомендуют при разборке «накипевшего» смесителя задействовать метод прогрева устройства. Для этого резьбу прогревают баллончиком, дающим открытый источник огня, или газовой горелкой.

Но стоит учитывать, что такой способ способен повредить эксцентрик, а потому представляет опасность для оборудования.

Тонкости установки картриджа

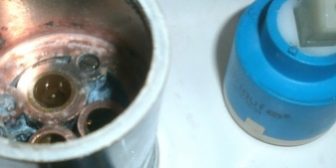

Извлеченный картридж внимательно осматривают на предмет обнаружения трещин и других неисправностей. Если таковые обнаружены, отправляются в магазин, не забыв прихватить с собой вышедший из строя элемент.

Купив новый картридж взамен извлеченной дефектной части, приступают его установке. Перед монтажом нового узла необходимо тщательно прочистить посадочное место от скопившейся в нем ржавчины и грязи заранее подготовленными отрезами ткани. Если пренебречь этим этапом, то скопившиеся на дне отложения не дадут герметично установить новое устройство.

При монтаже картриджа на посадочное место важно следить, чтобы выступы устройства и углубления в корпусе смесителя полностью совпадали. При несоблюдении этого условия велика вероятность, что в момент включения смесителя оборудование станет подтекать.

О том, что выступы картриджа попали в пазы корпуса смесителя, укажет характерный щелчок, если же такового не последовало – необходимо приложить чуть больше усилий

После того, как неисправный элемент заменен на новый, конструкцию собирают в обратной последовательности:

Сначала наживляют, а затем закручивают плоскогубцами крепежную гайку.
Монтируют на прежнее место защитный чехол.
Устанавливают ручку и привинчивают ее.
Затягивают стопорящий винт.
Помещают декоративную заглушку на прежнее место.

После завершения сборки остается только проверить работоспособность смесителя. Для этого необходимо возобновить подачу воды и включить смеситель, постепенно отводя ручку и наблюдая, возникает ли течь. Если таковая обнаружена, придется повторно перекрыть воду и исправить все недочеты.

Бывают ситуации когда замена «сердцевины» не дает желаемого результата. Кран продолжает прокапывать. В этом случае причина может скрываться в уплотнительной прокладке. Ее основное предназначение – герметизировать стык между механизмом и дном смесителя.

Поскольку прокладка очень тонкая, то даже незначительное проявление коррозии на корпусе не позволит ей максимально плотно прилегать к поверхности

Единственный выход из этой ситуации – разобрать устройство и заменить прокладку.

Как заменить шаровой механизм?

Большинство этапов по смене шарового картриджа в смесителе аналогично тем, что описаны при ремонте дисковых устройств.

Галерея изображенийДля того чтобы получить доступ к гильзе с рабочим шариком, нужно снять рычаг. С этой целью удаляем пластиковую заглушку, расположенную под ручкойОтвинчиваем винт, находящийся под пластиковой заглушкойПодцепив рычаг отверткой, стараясь не повредить хромированное покрытие, снимаем рычаг: получаем доступ к шаровому рабочему механизмуМеняем испорченную гильзу с вращающимся в ней шариком на новый механизм и производим сборку в обратном порядкеШаг 1: Извлечение пластиковой заглушкиШаг 2: Выкручивание удерживающего ручку винтаШаг 3: Демонтаж рычага шарнирного смесителяШаг 4: Замена поврежденного механизма на новый

Основные этапы замены шарового механизма:

На рычаге крана снимают, поддев отверткой, декоративную пластиковую накладку.
Расположенный под накладкой стопорный винт в зависимости от конфигурации головки откручивают шестигранником или крестовой отверткой.
Снимают рычаг смесителя.
Расположенную под рычагом накладку, зафиксированную на корпусе крана посредством резьбового соединения, откручивают разводным ключом.
С помощью плоскогубцев, имеющих узкую рабочую часть, за шток извлекают шаровой клапан.
Осматривают резиновое седло картриджа и в случае обнаружения дефектов заменяют его на новое.
Извлекают шар и осматривают на предмет обнаружения дефектов поверхности. Никаких наплывов быть не должно. Полости в шарике прочищают ветошью от скопившегося мусора.
Заменяют резиновые прокладки и собирают конструкцию в обратной последовательности.

В дальнейшем, чтобы защитить сантехническое оборудование от преждевременного выхода из строя, на вводе холодной и горячей воды стоит установить фильтры грубой очистки.

Хоть во многих современных смесителях зачастую уже встроена система фильтрации, монтаж дополнительного барьера для присутствующих в воде крупных элементов никогда не помешает.

Если выполнение нехитрых ремонтных операций не привело к желаемым результатам, придется идти в магазин за новым прибором. С шагами установки нового смесителя ознакомит представленная нами статья.

Выводы и полезное видео по теме

Несколько полезных советов по ремонту смесителей своими руками.

Видео #1. Как правильно разобрать смеситель и ликвидировать течь:

Видео #2. Пример замены картриджа на китайском смесителе и знакомство с распространенными поломками:

Смена картриджей в смесителях, установленных на кухонных мойках и в душевых кабинах, практически ничем не отличается. Но если ваш смеситель имеет более сложную конструкцию и оснащен сенсорами и терморегуляторами, работу по замене функциональных элементов стоит поручить профессионалам.

Хотите поделиться известными только вам нюансами замены картриджа или рассказать о ремонте однорычажного смесителя, выполненном собственноручно? Пишите, пожалуйста, в блоке, расположенном ниже. Здесь же вы можете задать вопросы и разместить фото по теме статьи.

Кран в кухне или ванной может начать подтекать. Неприятность случается даже с новой сантехникой.

Вместо того чтобы сразу бежать в магазин за новым краном, лучше узнать как поменять картридж в смесителе в ванной или на кухне, ведь именно он чаще всего становится причиной проблем.

Этому действительно стоит уделить внимание, потому что замена одной этой детали обойдётся гораздо дешевле, чем приобретение всего смесителя. Кроме того, как мы увидим дальше, операция вполне посильна для любого непрофессионала.

Виды смесителей и картриджей

Смесители бывают двух типов:

Однорычажные.
Двухвентильные.

Двухвентильные долгое время доминировали в сантехнике. В нём смешивание потоков осуществляется в смесителе, а напор каждого из них регулируется поворотом вентилей-буксов (горячего и холодного).

Однорычажный смеситель

Однорычажные. Сегодня всё чаще устанавливают однорычажные краны (другие названия – шарнирный, джойстик, монокомандный). И дело здесь не только в более совершенной конструкции и плавности управления. Производители устройств уделяют большое внимание их дизайну – изящные линии, покрытие смотрится дорого (применяется никель, хром, «чёрное золото»).

Здесь всё регулируется одной ручкой: движение вверх – вниз прибавляет или уменьшает напор, а поворот вправо – влево управляет температурой воды. Процесс смешивания в такой конструкции осуществляет специальный картридж – деталь, с которой нужно «познакомиться» поближе.

Именно в ванной чаще всего проводят теплые полы. Теплый пол под плитку водяной своими руками организовать вполне реально, если следовать инструкции.

Советы профессионалов по выбору сифона для биде читайте тут.

Все о плюсах и минусах использования гигенических душей для унитазов вы можете почитать в этой теме.

Картридж: виды, конструкция и недостатки

По конструктивным особенностям различаются два вида картриджей:

Дисковый (керамика).
Шаровый (металл).

Оба варианта подходят для однорычажных смесителей, срок службы и качество у них примерно одинаковые.

Но большее распространение среди производителей получили керамические дисковые модели (для компаний этот вариант практичнее).

Дисковый

Диски внутри устройства – керамические, однако корпус (или гильза) у всех моделей пластиковый. В нижней части корпуса имеется три отверстия, снабжённых пенополиуретановой прокладкой. Два отверстия – входные, одно – выходное.

Внутри два диска герметично прилегают друг к другу (в позиции закрытого крана верхний диск плотно прижат к нижнему, а все выпуклости одного, совпадают с отверстиями другого). Когда человек поворачивает ручку, двигается шток и верхний диск смещается (нижний же зафиксирован в корпусе).

Устройство дискового картриджа

Поверхности дисков очень гладкие, поэтому происходит скольжение. Степень открытия отверстий, по которым поступают потоки воды, влияет на то, каков напор и сколько горячей и сколько холодной попадёт в результате в кран.

Корпус дискового варианта может быть:

Разборным.
Не разборным.

Первый состоит из двух половинок – верхней и нижней.

Смесители для воды можно отнести к точным механизмам, поскольку зазор между тонкими пластинами внутри него – сотые доли миллиметра! Неудивительно, что они так чувствительны к взвесям, содержащимся в воде.

Шаровый

Металлический полый шар размещается в шаровой гильзе и закреплён на оси рычага. Шар оснащён пропускными отверстиями, которые под действием штока (регулируется человеком), совпадают с отверстиями в картридже.

Смеситель шарового типа

По отверстиям поступает жидкость и, в зависимости от того, насколько открылось то или иное отверстие, происходит подмес горячей воды к холодной.

Шарик скользит по резиновым сёдлам, к которым прижимается благодаря напору воды.

Недостатки и причины поломок

На металлическом шарике со временем скапливаются известковые отложения.

Особенно заметно это, когда кран используется не регулярно.

Кроме того, такая конструкция весьма чувствительна к мелким абразивным частицам.

Впрочем, соринка, застрявшая в конструкции, может нарушить герметичность и дискового устройства.

Прибор герметичен до тех пор, пока в хорошем состоянии резиновые и тефлоновые прокладки и уплотнители. Их износ может происходить от времени или под действием повреждающих примесей в воде. О том, что прокладки нуждаются в замене, скажет гул или течь во время работы.

Подтекание воды может вызвать и простое ослабление соединения рычага. Возможно, капать перестанет, если просто всё подтянуть.

В некоторых случаях, может появиться трещина, или скол на пластинах, шарике, или корпусе картриджа. При помощи герметика можно попробовать устранить щель на оболочке, но внутренние повреждения ремонту не подлежат – потребуется замена картриджа.

Разборка однорычажного смесителя

Симптомами поломок картриджа могут быть:

Тугое перемещение рычага.
Отсутствие реакции на управление краном (не меняется напор или температура).
Прекращается подача какой-либо воды, когда рычаг повёрнут до упора.
Отсутствие полного выключения, или протечка.

Чтобы не приходилось менять картридж снова и снова, установите на входе фильтр тонкой очистки – хорошо будет и Вам и вашему смесителю.

Как заменить картридж смесителя своими руками

Приготавливается инструмент:

Нож.
Шестигранный ключ.
Разводной или рожковый ключ до 40 мм.
Могут понадобиться пассатижи.
Если кран старый, возможно, что соединения прикипели – иметь в виду нужно жидкость WD-40 на основе Уайт-спирита (в народе «вэдэшка», приобретается в автомагазинах).

Всё начинается с этапа подготовки:

Перекрывается на трубах подача воды.
Открывается кран, и сливаются остатки жидкости.
Раковина накрывается, чтобы не повредить её во время работ.

Порядок действий по замене:

Снимается регулирующий рычаг. Для этого он поднимается в самое верхнее положение. Под ним находится небольшая заглушка (чаще всего красно-синяя). Её аккуратно извлекают при помощи ножа. Под ним скрывается винт (фиксирующий рычаг и шток), его нужно ослабить. После этого, рычаг можно снимать.
Теперь видно купол смесителя. Чтобы добраться до картриджа, нужно скрутить ещё пару элементов. С декоративной накладкой обращаться нужно бережно и скручивать руками. Если резьба не поддаётся, её аккуратно поддевают пассатижами и/или смачивают приготовленной вэдэшкой. Прижимная гайка выкручивается разводным ключом. Это не такой ценный элемент, если открутить не получится и деталь начнёт ломаться – её просто выламывают полностью (купить новую гайку не сложно).
Снимается старый картридж. Если деталь не приобретена заблаговременно, можно запланировать поход в магазин сейчас, когда из смесителя извлечён старый картридж. Предъявление продавцу образца защитит от досадных ошибок в выборе элемента (см. рамку ниже).
В корпусе смесителя делается «уборка». Внутренние стенки очищаются от налёта и грязи.
Установка нового картриджа. При помещении его на место, следят за совмещением посадочных мест смесителя и выступов на корпусе детали (это не сложно сделать на ощупь).
Теперь закручивается обратно прижимная и декоративная гайки.
Одевается рычаг, затягивается винт и помещается на законное место заглушка.

Схема замены картриджа

Керамические изделия могут различаться по некоторым параметрам:

длиной штока;
посадочными кольцами;
диаметром – 35 мм и 40 мм.

Реечные потолки в ванной – популярное решение. К тому же в них можно с легкостью встроить освещение. Светильники для реечных потолков – виды и порядок монтажа.

Общие правила ремонта гидромассажных ванн описаны в этой теме. Несложные поломки и порядок их устранения.

Заключение

Замена картриджа на новый – считается одной из самых простых сантехнических операций. Опытный сантехник всё сделает за полчаса. Новичку может понадобиться час.И этот час может порядком сэкономить средства семьи. Сколько именно – будет зависеть от выбранной модели сантехники.

Стоимость некоторые качественных изделий доходит десятков тысяч рублей. Один только картридж к такому прибору будет стоить 5 – 6 тыс. руб.

Другие же, рассчитанные на широкий круг потребителей, обойдутся в 150 – 250 рублей. Служат такие картриджи обычно 2 – 3 года, но есть вероятность, что вновь потекут уже через несколько месяцев.

Видео на тему

Как работает однорычажный смеситель?

Картридж можно назвать основной частью однорычажного смесителя. Благодаря ему управлять потоком воды можно с помощью единственной ручки, что гораздо удобнее, чем поочередно крутить два вентиля с холодной и горячей водой. Кроме того, фиксированное положение ручки смесителя избавляет от необходимости каждый раз восстанавливать соотношение потока горячей и холодной воды.

Внутри картриджа находятся две керамические пластины, которые плотно прилегают друг к другу. К сожалению, со временем могут появиться крайне неприятные явления, например, при нажатии на рычаг не удается полностью перекрыть поток воды, появляется подтекание влаги снизу и т. п. Очевидно, что устройство вышло из строя. Выяснив, как поменять картридж в смесителе, можно сэкономить немало денег.

Возможные причины поломки картриджа

Промышленные изделия из керамики сегодня на пике популярности, и картриджи смесителей — не исключение. Они прекрасно переносят трение и совершенно не подвержены коррозии. Этим объясняется достаточно высокая цена устройств этого типа, а также длительный гарантийный срок.

На практике же оказывается, что смеситель может выйти из строя гораздо раньше, чем ожидают его владельцы. Поломаться он может по таким причинам, как:

качество поступающей в систему воды, не соответствующее требованиям производителя;
наличие в воде примесей от окисления металла;
солевые отложения;
частые гидроудары;
нарушение условий эксплуатации смесителя;
окончание срока эксплуатации;
низкое качество конструкции.

Чтобы продлить срок службы однорычажного смесителя, вспомнить об этих проблемах следует уже на этапе приобретения устройства. Например, следует отдать предпочтение дорогой фирменной модели, а не дешевой подделке, созданной трудолюбивыми китайцами. Существенно увеличить срок службы смесителя поможет обычный бытовой фильтр, который устранит соли, кусочки ржавчины и прочие примеси, способные ухудшить работу прочных керамических пластин.

Обратите внимание: Некоторые производители указывают наличие бытового фильтра очистки воды как одно из условий гарантии. Отсутствие такого фильтра может стать причиной отказа в гарантийном обслуживании устройства.

Наконец, часть поломок связана с неаккуратностью самих владельцев смесителя. Не стоит прилагать чрезмерные усилия при нажатии на рычаг, тем более не следует ронять на устройство тяжелые предметы.

Порядок замены картриджа

Проблема замены картриджа имеет достаточно простое решение. Не понадобится никакого сложного специализированного инструмента, только пара отверток, шестигранный и разводной ключ. Собственно ремонт картриджа смесителя не сложнее чем замена износившейся прокладки в традиционной вентильной конструкции. Для этого необходимо:

- Отключить подачу воды, как горячей, так и холодной.

Снять со смесителя декоративную заглушку, на которой красно-синим цветом обозначена горячая и холодная вода. Для этого подойдет тонкая отвертка.

Декоративную заглушку аккуратно удаляют с помощью отвертки

- Под декоративной заглушкой расположен винт-фиксатор, который удерживает ручку. Его нужно открутить, используя шестигранник или подходящую отвертку.

Теперь можно аккуратно снять ручку смесителя.

Отвинтив фиксатор, нужно снять ручку и защитное кольцо

Под ручкой закреплено защитное кольцо. Оно легко откручивается просто руками.

После того, как защитное кольцо снято, следует вооружиться разводным ключом. Он нужен, чтобы открутить прижимную гайку.

Прижимную гайку аккуратно отвинчивают разводным или гаечным ключом

- Теперь неисправный картридж можно легко вынуть из смесителя.

После этого следует аккуратно прочистить смеситель, удалив накопившиеся солевые отложения и другие загрязнения.

Вынув неисправный картридж, можно отправляться в магазин, чтобы купить подходящий аналог

Остается установить на место исправный картридж и проделать все перечисленные операции в обратном порядке, т. е. установить на место прижимную гайку, прикрутить защитное кольцо, зафиксировать ручку, а затем вставить на прежнее место декоративную заглушку.
Восстановить подачу воды и проверить работу устройства.

Совет: В зависимости от модели смесителя картриджи могут различаться. Поэтому рекомендуется не покупать картридж заранее, а отправиться в магазин сантехники или на рынок, захватив неисправный картридж, чтобы приобрести точно такой же.

В картридже имеется два небольших выступа.

Необходимо удостовериться, что они совпадают с отверстиями, которые сделаны в корпусе смесителя. Если модель картриджа выбрана неправильно или сам элемент установлен неверно, выступы и отверстия не совпадут. В появившиеся между ними щели будет поступать вода и смеситель начнет подтекать.

Таким образом, смена картриджа в смесителе может быть проведена даже начинающим мастером. Конечно, все операции нужно проделывать так, чтобы не повредить декоративное покрытие. По окончании ремонта устройство будет выглядеть и работать как новое, а семейный бюджет последствий ремонта практически не ощутит.

В каждом супермаркете есть отдел сантехники, в котором продаются смесители и связанные с ними детали кухонного и ванного оборудования. Особое внимание привлекают рычажные смесители, многобразные по форме и изяществу исполнения. Под сверкающими поверхностями внешних деталей смесителя скрываются внутренние, которые несут основную функциональную нагрузку.

Немного истории

Древнегреческий математик и механик Герон изобрел смеситель, который внешне совсем непохож на современные краны, но по функциональным действиям мало от них отличается. Древнеримская история о кранах-смесителях говорит, что краны римских изобретателей по действию повторяли принципы Герона, но были более комфортными. В Средневековье о кранах не было и речи, личная гигиена была на низком уровне, из-за чего распространение эпидемий привело к миллионным жертвам в Европе. Тогда пришлось вспомнить о санитарии, воде и естественно о кранах.

Так как краны для подачи воды для личных потребностей были доступны только зажиточным людям, то главное внимание при изготовлении уделялось их внешнему виду. В конце XVIII века англичанин Джозеф Брам создал новый смеситель из 3-х кранов: первый осуществлял подачу горячей воды, второй – холодной, третий – смешанной. Такие краны просуществовали до начала ХХ века, когда Уильям Томсон усовершенствовал идеи Брама до двухвентильного крана.

В недалеком прошлом большинство смесителей управлялись кран-буксами. Хотя они не исчезли, а часто возрождаются в стиле роскошного ретро, все же в массовом потреблении прочно заняли свои позиции рычажные смесители, удобные в управлении и быстром изменении режимов подачи и температуры воды. Главным элементом, несущим основную функциональную нагрузку, является картридж, осуществляющий смешивание и подачу воды. Управляется он легкими движениями рычага, чем обеспечивает нужную температуру и подачу воды.

Особенности

Особенности картриджей связаны с их конструктивным исполнением, особенно это заметно на механизме смешивания воды. В шаровом картридже движение воды определяет пустотелый металлический шарик с правильной округлой поверхностью и несколькими отверстиями. Совпадения отверстий шарика с отверстиями гнезда картриджа дают возможность выхода воды с разной температурой. Устройство оригинальное, но на поверхности шарика быстро образуется вредный налет. Этот и другие недостатки стали причиной сокращения их применения и производства.

В однорычажном смесителе с пластинчатым картриджем элементом управления служит подвижная металлокерамическая пластина с отверстиями, которая плотно укладывается на другую пластину, закрепленную на днище картриджа. При повороте рычага вверх или вниз с помощью пластин регулируется подача воды, при повороте рычага влево-вправо пластины открывают доступ для горячей или холодной воды. Картриджи разбирать не советуют, а в случае необходимости ремонта надо просто сменить неисправный картридж на новый.

Виды

Кроме однорычажного катриджа, для современных смесителей пока не создано других видов. Картриджная система может быть шаровая, пластинчатая, с керамическими или пластиковыми элементами. В однорычажном смесителе элементы могут быть похожими, но отличаться размерами посадочных мест. Различаться смесители могут и в зависимости от места использования. Если для простого водопроводного крана-смесителя не имеют значения длина и форма рычага, то при установке рычажного смесителя для душа эти данные могут повлиять на состояние комфорта. Особенно это касается размеров душевой кабины бюджетного варианта.

Как заменить своими руками?

Конечно, керамические пластины картриджа служат намного дольше, но и они могут быть причиной плохой работы смесителя, а то и полного его отказа. Отремонтировать картриджи невозможно – надо знать, как их менять.

Есть несколько внешних проявлений неисправности картриджа:

не происходит смешение горячей и холодной воды: на выходе – только одна из них;
нет подачи воды вообще ни в одном положении рычага крана;
температура воды на выходе не фиксируется, часто меняется;
кран не осуществляет полную подачу воды;
после открытия крана воду из смесителя не удается перекрыть;
из-под рычага постоянно просачивается вода;
повернуть рычаг можно, только приложив значительные усилия.

На работу и состояние смесителя, в значительной мере, влияют находящиеся в воде нерастворимые частицы ржавчины, извести, песка и других примесей. Применение различных фильтров очистки воды продляет срок надежной эксплуатации картриджа, а значит, и смесителя в целом.

Картриджный смеситель не только изнашивается, но иногда ломается из-за ряда причин:

при изготовлении на производстве применялись некачественные материалы;
частые резкие или ударные воздействия на рычаг смесителя;
гидроудары в системе;
плохое качество воды;
плохие фильтры или их отсутствие.

Не всегда бывает так, что картридж проработает безотказно положенные ему 10 лет. Наши водопроводные системы изношены, все чаще случаются аварии, происходит снижение качества воды – все это сокращает сроки работы сантехнических деталей и узлов. Статистика показывает, что картриджи не выполняют своих функций и подлежат замене каждые 5-6 лет.

Как видно, рассчитывать на вечную работу приборов смешивания и подачи воды, особенно картриджей, не приходится, и наступит время, когда старый картридж придется достать и заменить на новый. Для ремонта можно пригласить опытных сантехников, но, если есть необходимые навыки и желание, можно данные работы осуществить самостоятельно.

При замене картриджа понадобится следующий набор инструментов:

отвертки под разный размер;
разводной ключ;
трубный ключ;
пассатижи;

шестигранный ключ (небольшой, для стопорного винта);
чистая ветошь;
жидкость WD-40.

Приобретенный новый картридж может не подойти по посадочным местам и размерам, поэтому лучшим вариантом было бы в магазин принести снятый старый узел и по нему купить новый. Условием такого обмена должно стать наличие других работающих источников воды, которые компенсируют отсутствие картриджа, подлежащего замене. Демонтаж неисправного картриджа производится без особых трудов – нужно самостоятельно сделать несколько несложных шагов.

Здесь не нужна торопливость и не нужны большие физические усилия: смесители – довольно хрупкие изделия, которые могут легко поломаться.

Начинать работу следует со снятия пластмассовой декоративной заглушки (синяя/красная) простым поддеванием ее плоской отверткой. В глубине открывшегося отверстия находится небольшой стопорный винт. Надо убедиться, какая у него головка, и приготовить соответствующую отвертку или ключ-шестигранник. Винт полностью выворачивать не надо – достаточно немного ослабить. Затем поднимаем вверх и снимаем рычаг смесителя. При затруднении – обрызгать жидкостью WD-40 или горячей водой. Под действием тепла металл расширится, и рычаг снимется. Вручную отворачиваем сферическую гайку. Здесь тоже могут быть заедания, поэтому снова можно применить жидкость или горячую воду. Снимать деталь необходимо аккуратно, не применяя больших физических усилий: гайка хрупкая и может поломаться. Дальше с помощью разводного ключа или подходящего инструмента выворачиваем прижимную гайку и достаем картридж из его гнезда.

Место посадки картриджа чистим от отложений, грязи, ржавчины, песка. К операции по очистке нужно подойти серьезно и тщательно: если останутся даже небольшие частицы, то картридж не станет плотно на свое место и при совпадении посадочных меток. После этого приобретенный новый картридж устанавливаем в тщательно подготовленное посадочное гнездо. Еще раз проверяем совпадение выступов на картридже с углублениями в гнезде смесителя и после посадки закручиваем прижимную гайку достаточно плотно, но без больших усилий. Дальше накручиваем вручную сферическую гайку, одеваем рычаг на хвостовик картриджа и неплотно заворачиваем стопорный винт.

Включаем воду, проверяем работу на всех режимах. В случае появления протечки разбираем в известном порядке узел и устраняем неисправность. Теперь стопорный винт можно ввернуть поплотнее и закрыть технологическое отверстие декоративной пластмассовой пробкой (синяя/красная). Замену картриджей подобным образом производят в любых местах установки смесителей: эти узлы практически одинаковы по устройству и принципам монтажа и демонтажа. Различия смесителей в основном в их внешнем оформлении.

Другое дело, когда смеситель более сложной конструкции: с регулятором температуры, датчиком движения или сенсорами. Работу по замене деталей в таких приборах лучше доверить опытным специалистам.

Производители

Спрос на хорошие смесители постоянно высокий, поэтому растет и число их производителей.

Конкуренция определила несколько брендов, которые выделяются качеством, надежностью, дизайном, долголетием безотказной работы:

Hansgrohe – традиционно высокое качество и тонкий стиль из Германии;
Jacob Delafon – представляет известную французскую утонченность и стандарты качества высокого уровня;
Ideal Standard – известная фирма с широким выбором разных смесителей;

Roca – успешный производитель сантехники особого стиля и надежности;
Teka – современные смесители на разный вкус;
Vidima – привлекательный дизайн и удобная цена;

Lemark – популярный бренд из Чехии с многолетней историей;
ЛКА – гармония цены и качества из России;
Blanco Daras, Frap, Oras, Am-Pm.

Китайские производители под европейскими брендами могут поставлять подделки, но делают и надежную продукцию собственных торговых марок, таких как Tivoli, Santide.

Советы и рекомендации

После замены картриджа и проверки смесителя может обнаружиться, что все равно в ванной течет. В этих случаях придется аккуратно разобрать конструкцию в том порядке, который представлен выше, вытащить картридж и тщательно проверить все поверхности соприкосновения: может, остались частицы песка, грязи, наслоений, которые после первых испытаний не выявились, а затем попали на притертые места. Еще одна возможная причина – неточная посадка картриджа в гнездо смесителя или недостаточный его прижим гайкой. Такой гайкой можно и испортить узел при сверх большой прижимной силе.

В процессе эксплуатации смесителя надо избегать ударных воздействий на рычаг крана – все движения должны быть плавными. Надо избегать сильного нажима в конечных положениях рычага. При подключении смесителя к водопроводной сети необходимо проверить соответствие указателей горячей и холодной воды на пластиковой пробке с подведенными трубопроводами. Конечно, лучше поменять положение пробки, чем присоединение трубок.

Покупая картриджи, надо помнить, что дороже – не значит надежней. Посоветуйтесь со знакомыми, у которых стоят смесители, поговорите с мастерами и продавцами-консультантами. Картриджи с металлокерамическими пластинами служат долго, но и с пластмассовыми дисками при аккуратном обращении картриджи могут прослужить надежно многие годы.

Как заменить картридж смесителя, смотрите в следующем видео.

При разборе крана в ванной или кухне, одной из деталей является цилиндр с тремя отверстиями и многочисленными пластиковыми пластинами. Это картридж для смесителя, который необходим для регулировки напора и температуры воды.

Замена картриджа в смесителе на кухне и ванной

Самому поменять картридж в смесителе душевой кабины, ванной или кухонном кране не составляет особого труда. Весь процесс занимает до 30 минут даже у новичка.

Рассмотрим, как выполняется замена картриджа в смесителе своими руками на примере однорычажного крана для душа Damixa (это практически полный аналог Grohe):

Сначала перекрывается холодная и горячая вода. Это необходимо для предупреждения затопления;
После снимается декоративная заглушка с обозначением сторон поворота крана для получения воды определенной температуры. Она никак не закреплена на смесителе, поэтому для её демонтажа понадобится только отвертка;

Демонтаж декоративной заглушки крана с помощью отвертки
Под заглушкой находится винт, который удерживает рычаг керамического крана. Его нужно выкрутить и аккуратно снять крышку;

Так выглядит отверстие под декоративной крышечкой
Под ручкой расположена декоративная прижимная гайка. Она выкручивается руками, чтобы не повредить резьбу и наружную поверхность. Под ней находится декоративное кольцо и стандартная гайка (некоторые модели Ukinox или Кайзер для ванной и Ledeme для кухни такой деталью не оборудованы).

Снятие прижимной гайки в смесителе
Теперь картридж можно вынуть и осмотреть. Если обнаружены трещины или другие неисправности, то его нужно менять.

Смеситель с картриджем в разобранном виде

Сменный картридж должен полностью соответствовать размерам и материалам детали, которая меняется. В первую очередь, обращается внимание на его форму и расположение отверстий под шток. У смесителей Blanco TALOS-S и Hansgrohe запорные устройства могут отличаться даже в зависимости от моделей крана.

Обратите внимание, что некоторые модели картриджей универсальны, но большинство из них могут использоваться только в определенных смесителях. Поэтому если нужно сменить картридж, то лучше подобрать модель точно такой же марки, что и был (Aqualux, Vidima, Oras или Esko).

Как снять картридж

После того, как будет откручена ручка, снять картридж со смесителя можно легким движением руки по направлению вверх и в сторону. Другой вопрос, если рычаг смесителя по какой-то причине не вынимается.

Чтобы снять прикипевшую ручку кухонного или ванного крана (на примере модели фирмы Видима) нужно:

Взять разводной ключ и повторить все действия по разборке, описанные выше действия до момента снятия ручки;
Если рычаг не вынимается без усилий, то необходимо обвернуть его тканью и поверх материи установить ключ. Не прикладывая сильных усилий требуется выкрутить рычаг;
Если это тоже не помогло, то, можно ударить по крану молотком в определенной точке – это поможет свернуть его в сторону или нанести на место соединения прогревающую жидкость WD-40;

Прикипевшая ручка в разрезе
Иногда на форумах чтобы разобрать прикипевший смеситель и вынуть картридж, рекомендуют использовать метод прогрева. Чтобы разобрать кран таким способом, нужно резьбу прогревать газовой горелкой или баллончиком с открытым источником огня. Это хороший вариант достать ручку, но может повредить эксцентрик, к тому же, представляет некоторую угрозу для окружающих.

Установка картриджа в смеситель

Установка картриджа производится в обратном порядке разборки. Пошаговая инструкция, как собрать смеситель:

Первым крепится новый картридж. На его нижней части расположены выступы и отверстия. Выступами нужно попасть в пазы корпуса смесителя. При монтаже должен быть щелчок – если его не было, то было приложено не достаточно усилий;

Установка картриджа в смеситель
Далее, прикручивается фиксирующая гайка и кольцо;
После нужно установить рычаг смесителя и привинтить его;

Завинчиваем винтик обратно
Отверстие под винт закрывается декоративной плашкой.

Установка декоративной плашки

Разновидности картриджей для смесителей

Картриджи классифицируются по устройству и принципу работы. По устройству бывают такие разновидности:

Шаровые. Оборудованы шаром с одним или двумя отверстиями. Во время работы за счет такого запорного механизма производится контроль напора и температуры воды. При передвижении рычага, шарик закрывает один или оба отверстия от патрубков холодной и горячей воды, за счет чего и происходит смешение;

Так выглядят шаровые картриджи
Дисковые. Действуют аналогично шаровым, но здесь вместо шарика установлен специальный диск. Если шаровые могут устанавливаться исключительно в однорычажных смесителях, то дисковые подходят и для двухвентильных вариантов.

Принцип работы дискового картриджа

По используемому материалу они бывают:

Металлические;
Керамические.

Картридж керамический для смесителя GROHE

По принципу работы, как озвучено выше, картриджи делятся на два вида:

Для однорычажных кранов;

Типичный картридж однорычажных кранов
Для термостатов;
Душевой кабины (двухрычажные).

Картриджи смесителя душевой кабины

Каждый тип имеет свои конструктивные особенности. Например, количество отверстий под патрубки и форма накладок для установки в пазы.

Керамический картридж для смесителя

Устройство керамического картриджа для смесителя представляет собой простую конструкцию, где основными деталями являются две пластины. Они плотно прилегают друг к другу, за счет чего осуществляется контроль напора и температуры воды.

Одни из самых известных моделей – Hansgrohe и Grohe. Может использоваться для мойки на кухне, умывальника в ванной и душа. Это запорное устройство нуждается в регулярной смазке из-за постоянного трения керамических пластин. При наличии течи ремонту не подлежит – в случае поломки его нужно будет заменить.

Картридж для смесителя для душевой кабины

Картридж для смесителя душевой кабины еще называется дивертор. Он предназначен не только на 3 позиции смешивания воды, как стандартные детали, а на 4 положения и более. Количество зависит от подключенных устройств (к примеру, если используется гидробокс то дивертор работает на 5 положений).

Картридж для смесителя душевой кабины

Для переключения позиций используется латунный стержень с пластинами, который вращается на 360 градусов вокруг своей оси. Такой угол позволяет сочетать несколько режимов смешения – до 6 положений рычага.

Картридж для однорычажного смесителя

Картридж для однорычажного смесителя (ГОСТ 25809-96) или однорукого крана, является самым распространенным запорным устройством. Его работа обеспечивается рычагом, который может вращаться в разные стороны для изменения положения запорного устройства картриджа. Он бывает шаровой и дисковый.

Картридж однорычажного смесителя

Раньше его использовали исключительно в раковинах ванных комнат, но сейчас он также применяется для кухонных сантехнических выводов и душевых кабин.

Картридж для шарового смесителя

Картридж для шарового смесителя представляет собой довольно простую конструкцию, где в нижней части устройства есть несколько отверстий разных диаметров. Их может быть 2 одинаковых и 3, где одно из них большего размера.

Смешение воды здесь производится за счет изменения положения запорного шарика. Он может перекрывать одновременно все отверстия или только половину из них, изменяя напор воды.

Картридж термостатический для смесителя

Термостатический картридж используется для смесителя, оборудованного термостатом. С одной стороны такого крана имеется специальная шкала температур, где можно выбрать нужные параметры. Термостатический запор постоянно находится в заданном положении, поддерживая температуру и напор на определенном уровне.

Картридж для термостататического смесителя

Это устройство часто используется в общественных местах, например, для умывальников или биде.

Ремонт картриджа смесителя

Косметический ремонт картриджа смесителя можно произвести своими руками. Но, сразу отметим, что это касается только поломок, связанных с засорением рабочих поверхностей или износом упорных колец. Если истерлись пластины или шарики, появились трещины и т. д., то устройство подлежит замене. Ни профессионально, ни самостоятельно отремонтировать его не выйдет.

Конструкция разборного картриджа

Что можно сделать при косметическом ремонте однорычажного смесителя:

Смазать пластины. Смазка керамических пластин в картридже необходима для уменьшения силы трения и продления их долговечности. Для этого могут использоваться различные масляные растворы или специальные герметики;
Регулировка термостатического картриджа. Иногда случается, что устройство при частом использовании «сбрасывает» настройки. Для устранения этой проблемы нет необходимости обращаться к специалистам;

Регулировка термостатического картриджа
Чаще всего используется кухонный смеситель, в результате чего его картридж быстрее засоряется различными частицами, которые присутствуют в воде. Почистить рабочие части запора может при помощи небольшой щетки, уксуса или горячей воды (если это не запрещено в инструкции пользователя).

Видео: разборка картриджа однорычажного смесителя

Основные неисправности

Если кран протекает в выключенном состоянии – то это верный признак поломки картриджа. Последствия неисправности могут быть любые, от затопления соседей до космического счета за коммунальные услуги.

Если кран капает, у него течет из излива в закрытом положении или подтекает вода из носика при переключении режима «Дождь» (в душе) – то нужно разобрать смеситель и заменить картридж. Основная причина пропуска воды может заключаться в том, что запорный механизм износился или сам картридж треснул.

Капает из аэратора из-за неисправности смесителя (фото носит иллюстративный характер)

Аналогично, если флажковый или двухвентильный кран гудит, скрипит или туго поворачивается. Здесь также может быть несколько причин:

Картридж подобран не по размеру. Диаметр излива крана немного меньше выхода картриджа или шток длиннее нужного. В результате рычаг не может нормально вращаться по своей оси;
Если кран сильно шумит – то это сказывается резкий перепад давления в системе. Чаще всего для устранения такой неисправности достаточно заменить уплотнительную прокладку в кран-буксе. Полезно будет каждые несколько месяцев проверять состояние уплотнителя.

Как выбрать картридж для смесителя

Чтобы правильно выбрать картридж для смесителя, нужно обращать внимание на основные характеристики устройства. Это:

Конструкция. Картриджи бывают разборные и неразборные. Последние более доступны, но они не подлежат чистке и смазке, у них нельзя извлечь прокладки и т. д., из-за чего ломаются чаще разборных;

Китайский картридж с пластиковым штоком
Размер. Неправильный выбор размера может стать не только причиной шума или тугого вращения рычага. Из-за нарушенной работы при контроле напора может снизиться эффективность работы всего смесителя – треснуть шланг от душа или износиться резьба в кране;
Форма и количество нижних отверстий. Это –основной параметр выбора нужного картриджа. Модели для кухни, ванной, душа отличаются между собой количество пазов и выступов. Картридж с другим количество отверстий, чем имеется на кране, вы попросту не сможете установить.

Пазы в картридже и смесителе

Естественно, лучше покупать качественные модели европейский производителей. Хорошие отзывы про Grohe, Кайзер и Blanco. Но, при необходимости, можно подобрать неплохие китайские варианты. Это Potato, Frap и другие.

Используемые источники:

https://sovet-ingenera.com/santeh/kran/zamena-kartridzha-v-smesitele.html
https://delaemvannuu.ru/texnika/santexnika/kak-pomenyat-kartridzh-v-smesitele.html
https://aqua-rmnt.com/santehnika/kran/kak-zamenit-kartridzh-v-smesitele.html
https://stroy-podskazka.ru/vannaya/smesiteli/zamena-kartridzha/
https://www.kanalizaciya-stroy.ru/kartridzh-dlya-smesitelya.html

Все о том, как поменять картридж в смесителе на кухне
