Содержимое:Как устроен воздушный коллектор</li>Принцип обогрева и его эффективность</li>Солнечный коллектор — водяной или воздушный</li>к и из чего сделать воздушный коллекторПанельные воздушные солнечные коллекторы для отопления дома — это источник дополнительной тепловой энергии. Модули подходят для жилых домов, теплиц, дач, коттеджей, турбаз. Один блок в среднем вырабатывает около 1,5 кВт/час, чего более чем достаточно для поддержания комфортной температуры в весенне-осенний период.Воздушные коллекторы в зимнее время года сокращают расход топлива (газа, электричества), на котором работает котёл до 52%. Летом модуль работает на поддержание влажностного микроклимата и кондиционирование помещений.
Как устроен воздушный коллектор
Принцип работы основан на простых физических законах. Солнечные лучи проникая в атмосферу земли практически не отдают тепла. Нагрев воздуха происходит после того как ультрафиолет попадает на твердые поверхности. Под действием солнечных лучей грунт и другие предметы нагреваются. Происходит теплообмен.Устройство воздушных солнечных коллекторов использует описанное явление, аккумулируя тепло и направляя его в помещение. В конструкции присутствуют следующие детали:
В конструкцию коллектора входят вентиляторы. Основное предназначение: нагнетание нагретого воздуха в жилые помещения. В процессе работы вентиляторов создается принудительная конвекция, за счет которой холодные воздушные массы поступают в блок коллектора.
Принцип обогрева и его эффективность
Абсорберы воздушных коллекторов делают черного цвета, для увеличения интенсивности нагрева под воздействием солнечного излучения. Температура воздуха в коллекторе достигает 70-80°С. Тепла с избытком хватает для полноценного обогрева помещений небольшой площади.Принцип действия воздухонагревателя следующий:
В заводских моделях обеспечение циркуляции воздуха осуществляется при помощи вентиляторов, подключенных к солнечным батареям. Как только ультрафиолетовое излучение становится достаточно интенсивным, чтобы выработать некоторое количество электроэнергии, турбины включаются. Коллекторы начинают работать на обогрев. Зимой интенсивность излучения Солнца снижается.Дом не сможет полностью функционировать на солнечном воздушном отоплении. Воздухонагреватели используются как дополнительный источник тепла. При правильных расчетах одна установка (данные взяты из технических характеристик воздушных солнечных коллекторов Solar Fox) обеспечит следующую экономию, за отопительный сезон:Система солнечного воздушного обогрева компенсирует около 30% необходимого для здания тепла. Полная окупаемость достигается в течение 2-3 лет. Если учесть, что принцип работы связан с использованием установки и для кондиционирования воздуха, а в течение года вырабатывается около 4000 кВт, целесообразность использования становится еще очевиднее.В странах ЕС широкое распространение получило конструкторское решение «солнечная стена». Конструкция заключается в следующем:Для усиления конвекции, солнечный коллектор делается не во всю стену. Вверху и внизу предусматривают раздвижные шторки.На КПД воздушного коллектора существенно влияет время года. Так, в декабре коэффициент полезного действия поддерживается на уровне 50%, в октябре и марте увеличивается до 75%.
Солнечный коллектор — водяной или воздушный
Каждый из нагревателей эффективен, отличается только основное предназначение и принцип работы:
- Водяной коллектор — применяется для обеспечения потребностей в ГВС и низкотемпературных систем теплых полов. Эффективность работы в зимний период существенно снижается. Вакуумные и панельные коллекторы косвенного нагрева, подсоединенные к буферной емкости, продолжают аккумулировать тепло в течение всего года. Главный недостаток, высокая стоимость гелиоколлектора, монтажа и обвязки.
- Воздушный вентиляционный коллектор — отличается простой конструкцией и устройством, которое при желании можно изготовить самостоятельно. Основное предназначение: обогрев помещений. Конечно, существуют схемы, позволяющие использовать полученное тепло для ГВС, но при этом эффективность воздушных коллекторов падает практически вдвое. Преимущества: низкая стоимость комплекта и установки.
Солнечные воздушные системы отопления работают только днем. Нагрев воздуха начинается даже в пасмурную погоду, при сильной облачности и во время дождя. Работа воздухонагревателей зимой не прекращается.
Как и из чего сделать воздушный коллектор
Главное достоинство солнечных воздухонагревателей, в простоте конструкции. При желании можно сделать самодельное солнечное воздушное отопление частного дома, затратив на это минимум средств.Для начала потребуется сделать расчеты производительности, затем подобрать тип конструкции и выбрать материалы для изготовления. Корпус и абсорберы можно изготовить из подручных средств, существенно сэкономив бюджет.
Как сделать расчёты коллектора
Вычисления выполняются следующим образом:Приблизительный расчет мощности покажет, что для отопления жилого дома на 100 м² необходимо установить коллекторы общей площадью 7-8 м².Для обеспечения максимальной производительности надо определить сторону дома с максимальной интенсивностью ультрафиолетового излучения. Практика показывает, что оптимальное место для установки — это скат кровли или южная стена здания.
Типы конструкции коллектора
Классификация осуществляется по различиям корпуса коллекторов. Заводской воздухонагреватель обычно имеет надувной каркас, с двумя съемными панелями. При необходимости модуль легко демонтируется, разбирается и переносится на другое место. Сделать своими руками конструкцию надувного типа навряд ли получится.В домашних условиях выполняют сборку неразборного корпуса. Это деревянный ящик с абсорбером, радиатором и верхним прозрачным экраном. При изготовлении используют подручные средства: профнастил, алюминиевые пивные банки, обычное стекло.
Материалы для изготовления коллектора
Для изготовления модулей для нагрева жилого или хозяйственного здания потребуются несколько комплектующих:
- Внешний блок — собирается из фанеры, ДСП и деревянных брусков. По внешнему виду напоминает обыкновенный коробок.
- Дно — изготавливают из профнастила. Лист металла обрабатывают специальной черной краской с высоким коэффициентом светопоглащения. Абсорбирующую поверхность можно сделать из разрезанных алюминиевых банок. Дно обшивают изоляционным материалом, чтобы избежать тепловых потерь.
- Ребра радиатора — используются для лучшей абсорбции тепла. При изготовлении используют тонкие листы алюминия, меди. Можно установить уже готовый радиатор из старого холодильника.
- Крышка коллектора — делается из сотового поликарбоната, отличающегося хорошей светопропускной способностью и одновременно удерживающая тепло внутри коллектора. Чтобы сэкономить, в качестве покрытия можно использовать обычное стекло. Теплоэффективность при этом будет нижем чем у коллекторов, закрытых поликарбонатом.
- Теплоизоляция корпуса — по периметру каркас обшивают пенополистиролом.
Для нагнетания воздуха в отапливаемые помещения устанавливают 2-4 вентилятора. Подойдут кулеры, снятые со старого компьютера.
Установка и подключение воздушного коллектора
Для монтажа воздухонагревателей нужно подготовить поверхность стены, сделав 4 отверстия под воздуховоды. Внутри здания гофрированные трубы разводят по комнатам, направляя в сторону пола.Самодельные воздушные солнечные коллекторы для отопления дома подключаются к электросети, через трансформатор. При наличии навыков в качестве источника питания можно установить аккумулятор на солнечных батареях.Теплоэффективность изготовленных своими руками воздухонагревателей существенно ниже, чем у заводской продукции. При отсутствии специальных навыков лучше использовать готовые модули. Как показывают реальные отзывы о коллекторах, оптимальный вариант для покупки из представленных на отечественном рынке: Solar Fox, Солнцедар и ЯSolar-Air.Воздухонагреватели не используются в качестве основного источника тепла и выполняют исключительно вспомогательную функцию. В домах с солнечными воздушными коллекторами изначально устанавливают котел, покрывающий потребности в отоплении на 100%.При грамотных расчетах и интенсивной эксплуатации, вложения окупятся в течение 1-2 лет. В случае самостоятельного изготовления коллектора, затраты вернутся уже в середине первого отопительного сезона.
Пошаговая инструкция изготовления воздушного коллектора
Изготовление воздушного солнечного коллектора из алюминиевых банок:
Что это такое
Назначение воздушного солнечного коллектора – сбор солнечной энергии и передача её теплоносителю, в нашем случае – воздуху. Наиболее востребованы такие устройства в Швейцарии, Японии, Канаде и Австралии. В России воздушное отопление с применением солнечных коллекторов используется лишь как дополнение к основному. Это объясняется климатическими особенностями нашей страны.
Принцип действия и конструкционные особенности
Как видно на фото воздушного солнечного коллектора, в его конструкции нет ничего сложного. Основной элемент – солнцеприёмная панель или поглотитель. Она принимает энергию солнца и передаёт её воздуху.
Чаще всего её делают алюминиевой или медной. Всё устройство находится в прочном и герметичном теплоизолированном корпусе, сверху его закрывает особое стекло.
«>»>»>»>»>»>»>»>»>
Типы воздушных коллекторов
Главный критерий классификации – откуда заимствуется воздух. Если он берётся с улицы, пройдя подогрев, то это вентиляционная вариация. Её используют сегодня для обогрева складских помещений, птицеводческих ферм, заводских цехов и пр. Если воздух попадает в устройство из самой комнаты, а затем просто возвращается обратно – это рециркуляционная система. Она применяется человечеством не одну сотню лет. Простейшим примером является камин. Однако гелиосистема потребует меньших денежных трат, чем оба вышеописанных варианта. Цена на Солнечный воздушный коллектор вполне приемлема даже для человека не самого высокого социального положения.
Особенности изготовления устройства в домашних условиях
Рассмотрим краткую инструкцию создания воздушного солнечного коллектора своими руками:
- Определяемся с местом монтажа аппарата.
- Выбираем конструкционное решение абсорбера устройства.
- Делаем корпус и его изоляцию.
- Мастерим направляющие для поглотителя.
- Изготавливаем сами солнцеприёмные панели.
- Собираем коллектор.
«>»>»>»>»>»>»>»>»>
Гелиосистему нужно размещать в зоне, наиболее близкой к точке поступления воздуха. Оптимальное место – южная сторона здания.
Для создания поглотителя или адсорбера подойдут обычные жестяные пивные банки. Пример расчёта солнечного воздушного коллектора можно отыскать в Интернете. Такой агрегат может работать как часть вентиляционной системы дома, или отдельно от вентиляции здания.
Лучше всего использовать при подобной системе отопления достаточно мощный вентилятор – так нагретый воздух будет более интенсивно перемещаться через коллектор.
Достоинства и недостатки
Изучив отзывы о воздушном солнечном коллекторе, можно сделать вывод о следующих положительных качествах приспособления:
- эффективность в воздушной сушке;
- финансовая доступность;
- простота конструкционного решения.
Недостатками являются:
- неспособность нагрева воды;
- большие размеры;
- малый КПД.
«>»>»>»>»>»>»>»>»>
Как ухаживать
Чтобы продлить время службы, надо следовать следующим советам:
- Очистка и промывка наружной прозрачной изоляции солнечного коллектора должны проводиться на регулярной основе.
- Летом, когда нет нужды в обогреве комнат, чтобы устройство не перегревалось, его необходимо накрыть плотным светлым текстилем.
- Проверка качества соединений воздуховодов обязана иметь систематический характер.
В заключение отметим, что перед тем, как принять решение установить у себя солнечный воздушный коллектор, необходимо внимательно изучить всю доступную информацию о подобных устройствах и по возможности проконсультироваться со специалистом.
Фото воздушного солнечного коллектора
- Монтаж труб отопления: способы разводки и правила размещения отопительной системы (125 фото)
- Отопление в двухэтажном доме: проекты, схемы и системы отопления своими руками (125 фото и видео)
- Самодельные котлы отопления — лучшие проекты и пошаговый мастер-класс постройки отопительных котлов своими руками (135 фото)
Cолнечные коллекторы, в отличие от солнечных аккумуляторов, не накапливают энергию солнца, а сразу же пускают ее на утепление. Их делают не только на производствах, но и своими руками, из самых разных материалов, например, из пивных банок.

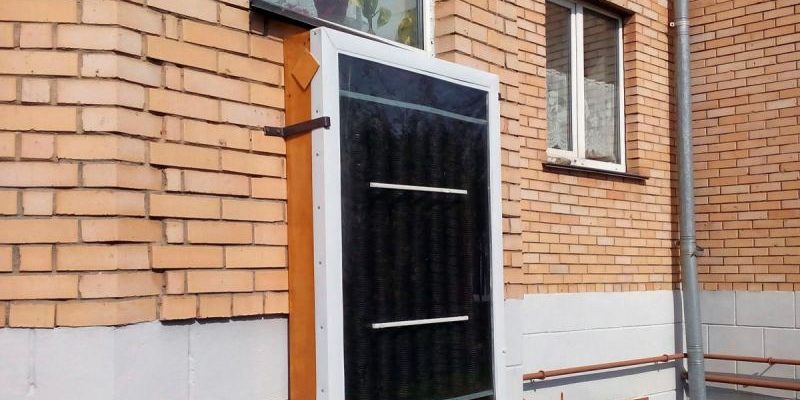

Воздушный солнечный коллектор, установленный на южном фасаде дома
Принцип работы воздушного солнечного коллектора
Воздушный солнечный коллектор – одно из самых простых устройств. Его работа основана на принципах, знакомых всем нам с детства.
Парниковый эффект. Лучи солнца могут свободно проникать через прозрачные покрытия, будь то стекло, поликарбонат или что-то другое. Но тепло, которое они принесли, не может выбраться наружу из закрытого пространства. Именно поэтому строят теплицы. Теплый воздух легче. Всегда нагретый воздух поднимается, а холодный – опускается к полу. Именно по этой причине обогреватели размещают снизу.
Это два основных принципа, на которых организована работа воздушного солнечного коллектора для дома.
Что это такое?
Воздушный коллектор нагревает воздух для отопления, используя для этого энергию солнечных лучей. Обычно это простая конструкция с применением плоского абсорбера. Воздушные коллекторы используют для обогрева помещений или для сушки продуктов даже в Сибири.
Воздушный солнечный коллектор для дома состоит из поглощающей панели, трубок, через которые будет циркулировать воздух, и вентилятора, отвечающего за движение воздушных масс. Конечно, все это нужно прикрепить к помещению, которое нуждается в подогреве.
Воздушный солнечный коллектор для обогрева дома
Можно также с помощью труб сделать систему для обогрева всего дома, если коллектор достаточно мощный.
Поглощающая панель состоит из абсорбера, прозрачного защитного покрытия (например, поликарбоната) и теплоизоляции. Все это помещено в короб, задняя и боковые стенки которого покрыты толстым слоем теплоизоляции. Это нужно, чтобы сохранить тепло для отопления.
Потом размещается полотно абсорбера. Обычно его изготавливают из меди или алюминия и покрывают селективным покрытием, которое помогает собрать больше энергии. Для поглощающего полотна главное – теплопроводность конструкции.
Сверху размещается прозрачное покрытие, которое должно защищать абсорбер от погодных условий и различных ударов. Конечно, лучшим вариантом будет стеклопакет. Есть много более дешевых вариантов, но стеклопакет обеспечит максимальный КПД, который сделает возможным обогрев даже в Сибири.
Хотя нельзя отрицать пользу поликарбоната. Многие выбирают покрытия именно из поликарбоната. Он стоит дешевле, но мало в чем уступает лучшим вариантам.
Воздух может двигаться через поглотитель благодаря естественной циркуляции (теплый вверх, холодный вниз).
Устройство воздушного солнечного коллектора
Но иногда в таких случаях воздух движется слишком медленно и большинство накопленного тепла уходит в атмосферу вместо отопления дома, тогда можно добавить несколько труб.
Это не экономично, поэтому в таких случаях к системе присоединяют вентилятор, можно с помощью труб. Он гонит воздух гораздо быстрее и вся полученная энергия передается в систему для отопления. Но в этом случае нужны дополнительные затраты – вентиляторы потребляют электроэнергию. Обычно такие солнечные коллекторы просто встраивают в крыши или стены зданий, что повышает их КПД (коэффициент полезного действия).
Но не нужно забывать, что воздух проводит тепло гораздо хуже, чем жидкость. Поэтому эффективность у воздушного коллектора будет гораздо ниже, чем у плоского варианта для отопления. Воздух лучше всего направлять между поглощающей пластиной и теплоизоляцией, без труб. Прозрачное защитное покрытие, размещенное впереди, вызывает большие теплопотери. Правда, это не касается поликарбоната. Но если не нужно нагревать воздух для отопления больше, чем на 17 градусов (по сравнению с окружающей средой), то можно пускать циркуляцию с обеих сторон полотна. Но если окружающая среда слишком низкой температуры, например, в Сибири, результат будет хуже. Если воздушный коллектор хорошего качества, он может прослужить до 20 лет.
Воздушные солнечные коллекторы, установленные на фасаде здания
Виды воздушных коллекторов
Тип воздушного солнечного коллектора зависит от того, откуда берется воздух. Если в помещение он попадает снаружи, а по дороге его подогревают, то — это вентиляционная система. Если же воздух для нагревания берется внутри самого помещения и потом просто возвращается внутрь, то — это рециркуляционный вариант.
Вентиляционные системы для отопления сейчас применяют в овощехранилищах, цехах, курятниках и тому подобное. То есть везде, где нужен постоянный доступ свежего воздуха.
А рециркуляционная система известна нам с давних времен. Самый простой пример – камин или печь с воздуховодами для отопления. В современном варианте это нагревательный котел, встроенный в систему вентиляции. Но солнечный коллектор обойдется гораздо дешевле, чем вышеназванные варианты, в том числе и система водного отопления.
Зимний обогрев своими руками
Иногда необходимо организовать отопление курятника или любой другой хозяйственной постройки зимой. Но устанавливать печь для отопления – слишком дорого, затраты себя не окупят. Поэтому многие выбирают воздушный коллектор для обогрева курятника, это отличная схема. Сделать такое устройство можно и своими руками.
Воздушный солнечный коллектор для обогрева курятника, сделанный своими руками
Это более дорогая и эффективная конструкция, чем, например, коллектор из пивных банок, тут придется постараться.
Такое устройство легко сделать, практически отсутствуют расходы на его содержание и коллектор очень удобен в использовании. Главное – вмонтировать его в стену курятника, тогда эффективность будет гораздо выше, и сделать защитное покрытие из поликарбоната.
Конечно, солнечный коллектор не дает обогрева в хмурые дни. Но даже зимой очень часто выглядывает солнце, а в конце осени и в начале весны, когда постройку необходимо обогревать, так и вовсе много солнца. При необходимости такой коллектор может даже в минусовую температуру поддерживать в помещении приятный климат.
Схема устройства воздушного коллектора для дома простая. Снизу нужно сделать своими руками отверстие, через которое из помещения будет поступать воздух для нагрева. Внутри коллектора сделана сетка, которая нагревается и отдает тепло воздуху. Потом через верхнее отверстие поток снова возвращается в помещение.
Технология
Устанавливать полотно нужно всегда с южной стороны. Размер коллектора выбирают так, чтобы он хорошо отапливал помещение. То есть нужно принять во внимание размеры, схема разрешает различие. Само собой, что также это зависит от размера южной стены и количества денег.
Деревянный брус размером 150 на 50 мм для изготовления каркаса воздушного коллектора
Сначала делаем каркас устройства. Для этого понадобится брус 150 на 50 мм. В принципе, верхнюю часть можно изготовить из бруса 200 на 50 мм, тогда получится козырек. Посередине каркаса лучше сделать дополнительное перекрытие или даже несколько, в зависимости от размеров каркаса. Это увеличит прочность конструкции. Если в качестве защитного покрытия планируется использовать стеклопакет, то каркас должен быть упрочненным.
Каркас следует надежно прикрепить своими руками к стене дома и заизолировать все щели между ними монтажной пеной. Корпус воздушного солнечного коллектора должен быть герметичным.
Потом сверху и снизу на стене внутри каркаса нужно сделать отверстия для обмена воздуха. Если стены из досок или подобных материалов, это будет легко, но если стена кирпичная, это будет труднее. Но все же это необходимо сделать аккуратно.
В воздушном солнечном коллекторе роль абсорбера играет металлическая сетка. Это может быть сетка, наподобие москитной, только из метала, но гораздо лучшие результаты дает просечно-вытяжной или перфорированный лист.
Металлические перфорированные листы для изготовления абсорбера
Алюминий обладает высокой теплопроводностью, поэтому подходит лучше всего. Кроме того, чем больше площадь, способная принимать энергию, тем лучше конечный результат. К сожалению, из-за высокой цены мало кто может ее себе позволить, поэтому обычно обходятся металлической сеткой.
Поверхность обязательно нужно покрыть черной краской, это усилит селективные способности абсорбера.
На верхние отверстия, через которые в помещение будет попадать теплый воздух, необходимо установить клапаны, это легко сделать своими руками. Иначе в пасмурную погоду из коллектора будет попадать внутрь холодный воздух.
В качестве клапана подойдет кусок не слишком плотного полиэтилена. Его прикрепляют только за верхний край и теплый воздух сможет приподнимать его, а холодный не проберется.
На нижние отверстия нужно установить мелкую сетку, лучше всего капроновую. Она будет предохранять коллектор от попадания внутрь пыли, поэтому лучше поставить несколько слоев. Нельзя допустить, чтобы пыль попала внутрь коллектора, ведь она осядет на защитном стекле и ухудшит КПД устройства.
Капроновую сетку нужно будет время от времени менять своими руками, ведь она будет забиваться пылью и перестанет пропускать воздух. Можно также иногда протирать ее.
Прозрачный поликарбонат для установки защитного слоя воздушного коллектора
Потом нужно установить прозрачный защитный слой. Это может быть закалённое стекло, разные виды поликарбоната, прозрачный шифер, стеклопакет или что-то другое. Главное, не забыть, что короб солнечного коллектора должен быть герметичным, и надежно заделать все щели. Стеклопакет подойдет лучше всего, но он стоит гораздо дороже, зато есть разные виды более доступного поликарбоната.
По такой схеме можно сделать своими руками обогрев курятника или любого другого хозяйственного строения.
Система SolarVenti
Отдельно нужно вспомнить систему SolarVenti. Это воздушный коллектор, который работает по принципу вентиляции. Его применяют в тех помещениях, где может образоваться затхлость или плесень. Например, подвалы, гаражи, дачи, строительные бытовки, катера, террасы, жилые дома и тому подобное.
Отличительная особенность системы SolarVenti – вентилятор не нуждается в дополнительной подпитке электроэнергией, а защита абсорбера происходит с помощью поликарбоната.
Как и в обычных коллекторах, в SolarVenti абсорбер собирает энергию из солнечных лучей, но потом в действие приходит встроенный фотоэлемент. Он преобразует ее в электроэнергию, которая включает вентилятор. То есть даже работа вентилятора происходит благодаря солнечной энергии.
Воздушные коллекторы, работающие по системе SolarVenti
Свежий воздух поступает через множество мелких дырочек на задней стенке без помощи труб. Это обеспечивает нужную циркуляцию. Также есть фильтр, который препятствует попаданию грязи внутрь SolarVenti. А еще такой коллектор использует тепло стен для повышения производительности обогрева дома. Обычно в качестве защитного слоя используют какой-то вид поликарбоната.
Оконный коллектор
Для тех, кто не желает делать массивные конструкции, есть воздушный коллектор, который можно крепить прямо на стеклопакет. Его может своими руками снять даже женщина, притом без особых усилий. Такой коллектор обеспечит обогрев дома через стеклопакет. Кстати, это более эффективная система, чем коллектор из пивных банок.
Его делают из алюминия – это уменьшает вес и увеличивает эффективность устройства. Каркас делается из двух алюминиевых рамок. Его можно будет прикрепить на стеклопакет своими руками так же, как крепится москитная сетка.
Задняя стенка – алюминиевый лист средней толщины, чтобы не мялся. Для циркуляции воздуха в задней стенке нужно пробить по два ряда дырочек сверху и снизу. В нижние будет входить холодный воздух, из верхних – выходить теплый. Лист алюминия нужно прикрепить своими руками с помощью алюминиевого скотча, зафиксировав по всем углам и посередине.
Алюминиевые листы средней толщины для изготовления задней стенки оконного коллектора
Для того чтобы укрепить заднюю стенку, посредине можно установить алюминиевый профиль с заклепками.
Абсорбер можно сделать из тонкой черной фольги, которую используют фотографы. Правда, ее тяжело найти и она недешево стоит. Поэтому многие выбирают более практичный вариант – очень тонкий лист алюминия, покрашенный черной краской.
Абсорбер должен иметь те же размеры, что и задняя стенка. Когда его прикрепили к корпусу алюминиевым скотчем, можно сверху устанавливать вторую рамку. Сверху всю конструкцию нужно опять же зафиксировать алюминиевым скотчем.
Сверху на вторую рамку необходимо наклеить двухсторонний скотч по всему периметру. Тут будет крепиться прозрачный защитный слой. Лучше всего подойдет термоусадочная пленка. Не забываем, она должна быть натянутой. Корпус коллектора должен быть герметичным, как стеклопакет. К сожалению, тут невозможно использование поликарбоната.
После этого воздушный коллектор можно крепить на стеклопакет. Окно должно обязательно выходить на южную сторону. Конечно, можно еще прикрепить липучки и приклеить коллектор прямо на стеклопакет. Это уже дело выбора, но в таком случае нужно будет обеспечить поступление теплого воздуха внутрь с помощью труб.
Воздушный солнечный коллектор из пивных банок
Еще можно сделать воздушный коллектор из пивных банок. Коллектор из банок будет менее эффективным, на несколько Дж. В этой схеме из банок делается теплогенератор.
Основной плюс воздушного солнечного коллектора из банок – доступность материалов, в частности, тех же самых банок.
Воздушный коллектор можно Как купить у производителя, так и сделать своими руками. Как видно, что такие коллекторы доступны всем, ведь каждый может сделать воздушный коллектор из банок.
Автор: П. Морозов
Видео
Плоские солнечные коллекторы. Монтаж на скатной кровлеСолнечный коллектор Юрко Сергея — 3D , модернизацияСолнечный коллектор «Сокол»
Солнечный коллектор – это альтернативный источник получения тепловой энергии за счёт использования солнечной. Сейчас это удобное приспособление уже не новшество, но позволить себе его установку может далеко не каждый. Если подсчитать, покупка и монтаж коллектора, который удовлетворит бытовые нужды среднестатистической семьи, могут обойтись в пять тысяч американских долларов. Само собой, окупаемости такого источника придется ждать довольно долго. Но почему бы не сделать солнечный коллектор своими руками и установить его?
Виды
Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.
Накопительные
Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.
Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.
Плоские
Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.
Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.
При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.
Жидкостные
Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.
К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.
Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.
Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.
Воздушные
Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.
Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.
Вентилятор, который крепится в воздуховод или непосредственно на пластину, улучшает циркуляцию и улучшает воздухообмен в устройстве. Для работы вентилятора требуется использование электричества, что не очень-то экономно.
Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.
Как это работает
Коллектор собирает энергию с помощью светонакопителя или, другим словами, солнцеприемной панели, которая пропускает свет к аккумулирующей металлической пластине, где солнечная энергия преобразуется в тепловую. Пластина передает тепло теплоносителю, которым может быть как жидкость, так и воздух. Вода отправляется по трубам к потребителю. С помощью такого коллектора можно отопить жилище, нагреть воду для различных домашних целей или бассейна.
Воздушные коллекторы используются, в основном для отопления помещения или подогрева воздуха внутри него. Экономия при использовании таких устройств очевидна. Во-первых, не нужно использовать какое-либо топливо, а во-вторых, снижается потребление электроэнергии.
Для того чтобы получить максимальный эффект от использования коллектора и бесплатно подогревать воду на протяжении семи месяцев в году, он должен иметь большую поверхность и дополнительные теплообменные устройства.
Коллектор Станилова
Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.
Конструкция коллектора
Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.
На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.
Материалы и детали для изготовления
Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:
- стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
- рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
- доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
- прокатный уголок;
- соединительная муфта;
- трубы для сборки радиатора;
- хомуты для крепления радиатора;
- лист оцинкованного железа;
- приёмная и выпускная труба радиатора;
- бак объемом 200−300 литров;
- аквакамера;
- теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).
Этапы работ
Этапы изготовления коллектора Станилова своими руками:
- Из досок сколачивается контейнер, дно которого укрепляется брусьями.
- На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
- После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
- Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
- Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
- Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
- Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
- После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
- Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.
Расчет размеров
Расчёт размеров для того чтобы изготовить солнечный коллектор для отопления своими руками, прежде всего, направлен на определение нагрузки системы теплоснабжения, покрытие которой берет на себя это устройство. Само собой, что подразумевается использование нескольких источников энергии в комплексе, а не только энергии солнца. В этом деле важно расположить систему таким образом, чтобы она взаимодействовала с другими – тогда это даст максимальный эффект.
Для определения площади коллектора нужно знать, для каких целей он будет использоваться: отопление, подогрев воды или и того, и другого. Проанализировав данные водомера, потребностей в обогреве и данные инсоляции местности, в которой планируется установка, можно высчитать площадь коллектора. К тому же, надо учесть потребности в горячей воде всех потребителей, которые планируется подключить к сети: стиральной машины, посудомоечной машины и т.д.
Селективное покрытие
Селективное покрытие выполняет едва ли не самую основную функцию в работе коллектора. Пластина или радиатор с нанесённым покрытием притягивают в разы больше солнечной энергии, превращая её в тепло. Можно приобрести специальный химикат в качестве селективного покрытия, а можно просто окрасить теплонакопитель в чёрный цвет.
Чтобы сделать селективное покрытие для солнечных коллекторов своими руками, можно применить:
- специальный готовый химикат;
- оксиды разных металлов;
- тонкий теплоизоляционный материал;
- чёрный хром;
- селективную краску для коллектора;
- чёрную краску или пленку.
Коллекторы из подручных материалов
Собрать солнечный коллектор для отопления дома своими руками и дешевле и интереснее, ведь изготовить его можно из различных подручных материалов.
Из металлических труб
Этот вариант сборки походит на коллектор Станилова. При сборке солнечного коллектора из медных труб своими руками, из труб варится радиатор и помешается в деревянный короб, проложенный изнутри теплоизоляцией.
Наиболее эффективными будут медные трубы, алюминиевые тоже можно использовать, но их тяжело варить, а вот стальные – наиболее удачный вариант.
Такой самодельный коллектор не должен быть чересчур большим, чтобы его было легко собрать и монтировать. Диаметр труб на солнечные коллектора для сварки радиатора должен быть меньше, чем у труб для ввода и вывода теплоносителя.
Из пластиковых и металлопластиковых труб
Как сделать солнечный коллектор своими руками, имея в домашнем арсенале пластиковые трубы? Они менее эффективны в качестве теплонакопителя, однако в разы дешевле меди и не коррозируют как сталь.
Трубы выкладываются в короб по спирали и закрепляются хомутами. Их можно покрыть черной или селективной краской для большей эффективности.
С укладкой труб можно экспериментировать. Так как трубы плохо гнутся, их можно укладывать не только по спирали, а и зигзагом. Среди преимуществ, пластиковые трубы легко и быстро поддаются пайке.
Из шланга
Чтобы сделать солнечный коллектор для душа своими руками понадобится резиновый шланг. Вода в нем нагревается очень быстро, поэтому его тоже можно использовать в качестве теплообменника. Это самый экономичный вариант при изготовлении коллектора своими руками. Шланг или полиэтиленовая труба укладывается в короб и прикрепляется хомутами.
Так как шланг скручен по спирали, в нем не будет происходить естественная циркуляция воды. Чтобы использовать в данной системе ёмкость для накопления воды, необходимо оснастить её циркуляционным насосом. Если это дачный участок и горячей воды уходит немного, то того её количества, которое буде поступать в трубу, может оказаться достаточно.
Из банок
Теплоносителем солнечного коллектора из алюминиевых банок выступает воздух. Банки соединяются между собой, образуя трубу. Чтобы сделать солнечный коллектор из пивных банок нужно обрезать днище и верх каждой банки, состыковать их между собой и склеить герметиком. Готовые трубы помещаются в деревянный короб и накрываются стеклом.
В основном, воздушный солнечный коллектор из пивных банок используют для устранения сырости в подвале или для обогрева теплицы. В качестве теплонакопителя можно использовать не только пивные банки, а и пластиковые бутылки.
Из холодильника
Солнечные водогрейные панели своими руками можно соорудить из непригодного холодильника или радиатора старого авто. Конденсатор, извлеченный из холодильника, надо хорошо промыть. Горячую воду, полученную таким способом, лучше использовать только для технических целей.
На дно короба расстилается фольга и резиновый коврик, потом на них укладывается конденсатор и закрепляется. Для этого можно применить ремни, хомуты, либо то крепление, которым он был прикреплен в холодильнике. Для создания давления в системе не помешает установить над баком насос или аквакамеру.
Видео
Вы узнаете, как сделать солнечный коллектор своими руками, из следующего видео.
Используемые источники:
- https://avtonomnoeteplo.ru/altenergiya/762-vozdushnye-solnechnye-kollektory.html
- https://otopleniehouse.ru/vozdushnyj-solnechnyj-kollektor/
- https://solntsepek.ru/solnechnye-kollektory/vozdushnyj-solnechnyj-kollektor.html
- https://solar-energ.ru/kak-sdelat-solnechnyj-kollektor-svoimi-rukami-tipy-konstruktsij-i-etapy-rabot.html
