Воздушный солнечный коллектор для отопления дома

Содержимое:Как устроен воздушный коллектор</li>Принцип обогрева и его эффективность</li>Солнечный коллектор — водяной или воздушный</li>к и из чего сделать воздушный коллекторПанельные воздушные солнечные коллекторы для отопления дома — это источник дополнительной тепловой энергии. Модули подходят для жилых домов, теплиц, дач, коттеджей, турбаз. Один блок в среднем вырабатывает около 1,5 кВт/час, чего более чем достаточно для поддержания комфортной температуры в весенне-осенний период.Воздушные коллекторы в зимнее время года сокращают расход топлива (газа, электричества), на котором работает котёл до 52%. Летом модуль работает на поддержание влажностного микроклимата и кондиционирование помещений.

Как устроен воздушный коллектор

Принцип работы основан на простых физических законах. Солнечные лучи проникая в атмосферу земли практически не отдают тепла. Нагрев воздуха происходит после того как ультрафиолет попадает на твердые поверхности. Под действием солнечных лучей грунт и другие предметы нагреваются. Происходит теплообмен.Устройство воздушных солнечных коллекторов использует описанное явление, аккумулируя тепло и направляя его в помещение. В конструкции присутствуют следующие детали:В конструкцию коллектора входят вентиляторы. Основное предназначение: нагнетание нагретого воздуха в жилые помещения. В процессе работы вентиляторов создается принудительная конвекция, за счет которой холодные воздушные массы поступают в блок коллектора.

Принцип обогрева и его эффективность

Абсорберы воздушных коллекторов делают черного цвета, для увеличения интенсивности нагрева под воздействием солнечного излучения. Температура воздуха в коллекторе достигает 70-80°С. Тепла с избытком хватает для полноценного обогрева помещений небольшой площади.Принцип действия воздухонагревателя следующий:В заводских моделях обеспечение циркуляции воздуха осуществляется при помощи вентиляторов, подключенных к солнечным батареям. Как только ультрафиолетовое излучение становится достаточно интенсивным, чтобы выработать некоторое количество электроэнергии, турбины включаются. Коллекторы начинают работать на обогрев. Зимой интенсивность излучения Солнца снижается.Дом не сможет полностью функционировать на солнечном воздушном отоплении. Воздухонагреватели используются как дополнительный источник тепла. При правильных расчетах одна установка (данные взяты из технических характеристик воздушных солнечных коллекторов Solar Fox) обеспечит следующую экономию, за отопительный сезон:Система солнечного воздушного обогрева компенсирует около 30% необходимого для здания тепла. Полная окупаемость достигается в течение 2-3 лет. Если учесть, что принцип работы связан с использованием установки и для кондиционирования воздуха, а в течение года вырабатывается около 4000 кВт, целесообразность использования становится еще очевиднее.В странах ЕС широкое распространение получило конструкторское решение «солнечная стена». Конструкция заключается в следующем:Для усиления конвекции, солнечный коллектор делается не во всю стену. Вверху и внизу предусматривают раздвижные шторки.На КПД воздушного коллектора существенно влияет время года. Так, в декабре коэффициент полезного действия поддерживается на уровне 50%, в октябре и марте увеличивается до 75%.

Солнечный коллектор — водяной или воздушный

Каждый из нагревателей эффективен, отличается только основное предназначение и принцип работы:

• Водяной коллектор — применяется для обеспечения потребностей в ГВС и низкотемпературных систем теплых полов. Эффективность работы в зимний период существенно снижается. Вакуумные и панельные коллекторы косвенного нагрева, подсоединенные к буферной емкости, продолжают аккумулировать тепло в течение всего года. Главный недостаток, высокая стоимость гелиоколлектора, монтажа и обвязки.
• Воздушный вентиляционный коллектор — отличается простой конструкцией и устройством, которое при желании можно изготовить самостоятельно. Основное предназначение: обогрев помещений. Конечно, существуют схемы, позволяющие использовать полученное тепло для ГВС, но при этом эффективность воздушных коллекторов падает практически вдвое. Преимущества: низкая стоимость комплекта и установки.

Солнечные воздушные системы отопления работают только днем. Нагрев воздуха начинается даже в пасмурную погоду, при сильной облачности и во время дождя. Работа воздухонагревателей зимой не прекращается.

Как и из чего сделать воздушный коллектор

Главное достоинство солнечных воздухонагревателей, в простоте конструкции. При желании можно сделать самодельное солнечное воздушное отопление частного дома, затратив на это минимум средств.Для начала потребуется сделать расчеты производительности, затем подобрать тип конструкции и выбрать материалы для изготовления. Корпус и абсорберы можно изготовить из подручных средств, существенно сэкономив бюджет.

Как сделать расчёты коллектора

Вычисления выполняются следующим образом:Приблизительный расчет мощности покажет, что для отопления жилого дома на 100 м² необходимо установить коллекторы общей площадью 7-8 м².Для обеспечения максимальной производительности надо определить сторону дома с максимальной интенсивностью ультрафиолетового излучения. Практика показывает, что оптимальное место для установки — это скат кровли или южная стена здания.

Типы конструкции коллектора

Классификация осуществляется по различиям корпуса коллекторов. Заводской воздухонагреватель обычно имеет надувной каркас, с двумя съемными панелями. При необходимости модуль легко демонтируется, разбирается и переносится на другое место. Сделать своими руками конструкцию надувного типа навряд ли получится.В домашних условиях выполняют сборку неразборного корпуса. Это деревянный ящик с абсорбером, радиатором и верхним прозрачным экраном. При изготовлении используют подручные средства: профнастил, алюминиевые пивные банки, обычное стекло.

Материалы для изготовления коллектора

Для изготовления модулей для нагрева жилого или хозяйственного здания потребуются несколько комплектующих:

• Внешний блок — собирается из фанеры, ДСП и деревянных брусков. По внешнему виду напоминает обыкновенный коробок.
• Дно — изготавливают из профнастила. Лист металла обрабатывают специальной черной краской с высоким коэффициентом светопоглащения. Абсорбирующую поверхность можно сделать из разрезанных алюминиевых банок. Дно обшивают изоляционным материалом, чтобы избежать тепловых потерь.
• Ребра радиатора — используются для лучшей абсорбции тепла. При изготовлении используют тонкие листы алюминия, меди. Можно установить уже готовый радиатор из старого холодильника.
• Крышка коллектора — делается из сотового поликарбоната, отличающегося хорошей светопропускной способностью и одновременно удерживающая тепло внутри коллектора. Чтобы сэкономить, в качестве покрытия можно использовать обычное стекло. Теплоэффективность при этом будет нижем чем у коллекторов, закрытых поликарбонатом.
• Теплоизоляция корпуса — по периметру каркас обшивают пенополистиролом.

Для нагнетания воздуха в отапливаемые помещения устанавливают 2-4 вентилятора. Подойдут кулеры, снятые со старого компьютера.

Установка и подключение воздушного коллектора

Для монтажа воздухонагревателей нужно подготовить поверхность стены, сделав 4 отверстия под воздуховоды. Внутри здания гофрированные трубы разводят по комнатам, направляя в сторону пола.Самодельные воздушные солнечные коллекторы для отопления дома подключаются к электросети, через трансформатор. При наличии навыков в качестве источника питания можно установить аккумулятор на солнечных батареях.Теплоэффективность изготовленных своими руками воздухонагревателей существенно ниже, чем у заводской продукции. При отсутствии специальных навыков лучше использовать готовые модули. Как показывают реальные отзывы о коллекторах, оптимальный вариант для покупки из представленных на отечественном рынке: Solar Fox, Солнцедар и ЯSolar-Air.Воздухонагреватели не используются в качестве основного источника тепла и выполняют исключительно вспомогательную функцию. В домах с солнечными воздушными коллекторами изначально устанавливают котел, покрывающий потребности в отоплении на 100%.При грамотных расчетах и интенсивной эксплуатации, вложения окупятся в течение 1-2 лет. В случае самостоятельного изготовления коллектора, затраты вернутся уже в середине первого отопительного сезона.

Пошаговая инструкция изготовления воздушного коллектора

Изготовление воздушного солнечного коллектора из алюминиевых банок:

Изготовление солнечного воздухогрейного коллектора из квадратной трубы:</li>DmitrijАльтерн. энергия / Солнечная энергетикаДобавлен 1 комментарий Главное требование к любому солнечному коллектору — это его площадь, ведь именно от нее зависит мощность коллектора. Чем больше площадь устройства, тем больше тепла оно способно принять от солнца. А благодаря большой мощности можно быстро отопить маленькое помещение или обогреть большое. Особенность коллектора, которая была предложена одним автором в этой статье, заключается в том, что он представляет собой одну из стен помещения, то есть его даже не видно, поэтому коллектор не нарушает гармонию фасада. В этом примере воздушный коллектор был построен на южной стене гаража. В связи с тем, что площадь коллектора большая и при циркуляции воздуха на стекле будет появляться грязь, которую будет довольно затруднительно чистить, было принято решение забирать разогретый воздух с обратной стороны абсорбера. Но при этом коллектор все равно будет застекляться.Материалы и инструменты для изготовления коллектора:— силикон;- стекло;- профнастил (черного цвета);- деревянный брус;- дрель;- пила;- черная полиэтиленовая пленка;- заглушки для профнастила;- гильзы воздуховодов;- декоративная пленка;- трубы;- насос;- гофра;- куски старых велосипедных камер.Процесс создания коллектора:Шаг первый. Подготовка стены гаражаВ первую очередь с гаража была снята вся облицовка, здесь масштабы уже зависят от размеров коллектора.Так как на южной стороне гаража имелись окна, их пришлось замуровать, чтобы конструкция коллектора была более простой.Далее на внешней части стены была прикреплена черная полиэтиленовая пленка. Ее можно посадить на клей.Теперь поверх пленки нужно сделать каркас из деревянных брусьев размером 20Х40.В верхней части стены нужно сделать два отверстия, через одно в коллектор будет заходить холодный воздух, а через другое выходить уже прогретый. В эти отверстия нужно установить гильзы для подключения воздуховодов. У автора оба отверстия просверлены на одной высоте, поэтому естественной циркуляции воздуха в системе не будет. Чтобы воздух мог циркулировать, входящее отверстие должно находиться внизу коллектора.Ну и в заключение этого этапа сборки в нижней части нужно прибить заглушки, которые подходят под используемый тип профнастила.Шаг второй. Устанавливаем профнастилНа следующем этапе нужно прикрепить профнастил, он здесь играет роль абсорбера, то есть нагревательного элемента. Конечно же, профнастил должен быть черного цвета, если попался другого, то его можно перекрасить черной термостойкой краской. В центральной части стены нужно будет зафиксировать хотя бы один деревянный брус, он будет образовывать своего рода лабиринт, по которому будет циркулировать воздух. Лучше всего, чтобы этих лабиринтов было как можно больше, тогда воздух будет прогреваться лучше. Шаг третий. Герметизация коллектораПосле установки профнастила нужно взять минеральную вату, пенополистирол или любой другой утеплитель и заткнуть им щели. Те щели, которые образовались на стыке листов профнастила, нужно загерметизировать с помощью силикона. Чтобы установить стекло, поверх профнастила нужно закрепить деревянные брусья. Здесь важно понимать, что чем тоньше будет стекло, тем меньшую площадь оно должно иметь. Если нужно использовать стекло большой площади, то оно должно быть как можно толще. Если использовать стекло из мелких фрагментов, как в этой самоделке, то здесь вполне хватит толщины в 4-5 мм.Теперь брусья можно покрасить в черный цвет, чтобы они слились с фоном профнастила. После установки стекол нужно опять провести герметизацию, это делается для того, чтобы внутрь коллектора не попадала грязь. Для этих целей используется силикон. Чтобы скрыть те места, где на стекло был нанесен силикон, можно использовать декоративную ленту. Теперь коллектор почти готов, на фото можно увидеть, как он будет выглядеть. На картинке можно увидеть одно вентиляционное отверстие, так как оно необходимо для техники безопасности при обустройстве гаражей. Поскольку в системе не предусмотрена естественная циркуляция воздуха, требуется использовать воздушный насос, в этом случае было использовано устройство, производительность которого составляет 400 метров кубических. Чтобы снизить уровень шума в трубах при работе вентилятора, он был подключен через воздуховодное гофры. А для крепления вентилятора к трубе автор использовал куски велосипедных камер. По словам автора, в деле коллектор показал очень хорошие результаты. Так, например, при температуре воздуха на улице всего +2 градуса самоделка смогла выдать на выходе температуру в +74 градуса. Устройство показывало неплохие результаты даже при облачной погоде. Недостатком такой системы является то, что между абсорбером и стеклом не происходит движения воздуха, в связи с этим на стекле образуется конденсат, а это снижает производительность устройства. Но эта проблема решаема, нужно просто просверлить пару отверстия для отвода воды. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. Сегодня всё больше владельцев частных домов по всему миру выбирают воздушный солнечный коллектор для отопления. От солнечной аккумуляторной батареи устройство отличается тем, что не накапливает тепловую энергию солнца, а сразу же пускает её на обогрев строения. Кроме того, подобное приспособление может быть собрано не только в заводских, но и домашних условиях.

Что это такое

Назначение воздушного солнечного коллектора – сбор солнечной энергии и передача её теплоносителю, в нашем случае – воздуху. Наиболее востребованы такие устройства в Швейцарии, Японии, Канаде и Австралии. В России воздушное отопление с применением солнечных коллекторов используется лишь как дополнение к основному. Это объясняется климатическими особенностями нашей страны.

Принцип действия и конструкционные особенности

Как видно на фото воздушного солнечного коллектора, в его конструкции нет ничего сложного. Основной элемент – солнцеприёмная панель или поглотитель. Она принимает энергию солнца и передаёт её воздуху.

Чаще всего её делают алюминиевой или медной. Всё устройство находится в прочном и герметичном теплоизолированном корпусе, сверху его закрывает особое стекло.

«>»>»>»>»>»>»>»>»>

Конструкцию направляют к югу и наклоняют так, чтобы добиться наибольшей инсоляции. Попадание холодных воздушных масс в приёмную часть происходит в естественном или принудительном порядке. Далее они, проходя через рёбра адсорбента, оказываются в воздуховоде, идущем внутрь дома. При этом в процессе передвижения они нагреваются от солнечной энергии.

Типы воздушных коллекторов

Главный критерий классификации – откуда заимствуется воздух. Если он берётся с улицы, пройдя подогрев, то это вентиляционная вариация. Её используют сегодня для обогрева складских помещений, птицеводческих ферм, заводских цехов и пр. Если воздух попадает в устройство из самой комнаты, а затем просто возвращается обратно – это рециркуляционная система. Она применяется человечеством не одну сотню лет. Простейшим примером является камин. Однако гелиосистема потребует меньших денежных трат, чем оба вышеописанных варианта. Цена на Солнечный воздушный коллектор вполне приемлема даже для человека не самого высокого социального положения.

Особенности изготовления устройства в домашних условиях

Рассмотрим краткую инструкцию создания воздушного солнечного коллектора своими руками:

• Определяемся с местом монтажа аппарата.
• Выбираем конструкционное решение абсорбера устройства.
• Делаем корпус и его изоляцию.
• Мастерим направляющие для поглотителя.
• Изготавливаем сами солнцеприёмные панели.
• Собираем коллектор.

«>»>»>»>»>»>»>»>»>

Гелиосистему нужно размещать в зоне, наиболее близкой к точке поступления воздуха. Оптимальное место – южная сторона здания.

Для создания поглотителя или адсорбера подойдут обычные жестяные пивные банки. Пример расчёта солнечного воздушного коллектора можно отыскать в Интернете. Такой агрегат может работать как часть вентиляционной системы дома, или отдельно от вентиляции здания.

• •
  •

Наращивание радиаторов — пошаговое описание и советы как добавить секцию быстро и просто (145 фото + видео)

Как сделать отопление своими руками — схемы, проекты и особенности применения актуальных систем отопления (115 фото)

Подключение датчика температуры — схема подключения автоматики и нюансы использования в системе управления отоплением (130 фото, схем и видео монтажа)

Лучше всего использовать при подобной системе отопления достаточно мощный вентилятор – так нагретый воздух будет более интенсивно перемещаться через коллектор.

Достоинства и недостатки

Изучив отзывы о воздушном солнечном коллекторе, можно сделать вывод о следующих положительных качествах приспособления:

• эффективность в воздушной сушке;
• финансовая доступность;
• простота конструкционного решения.

Недостатками являются:

• неспособность нагрева воды;
• большие размеры;
• малый КПД.

«>»>»>»>»>»>»>»>»>

Как ухаживать

Чтобы продлить время службы, надо следовать следующим советам:

• Очистка и промывка наружной прозрачной изоляции солнечного коллектора должны проводиться на регулярной основе.
• Летом, когда нет нужды в обогреве комнат, чтобы устройство не перегревалось, его необходимо накрыть плотным светлым текстилем.
• Проверка качества соединений воздуховодов обязана иметь систематический характер.

В заключение отметим, что перед тем, как принять решение установить у себя солнечный воздушный коллектор, необходимо внимательно изучить всю доступную информацию о подобных устройствах и по возможности проконсультироваться со специалистом.

Фото воздушного солнечного коллектора

• Монтаж труб отопления: способы разводки и правила размещения отопительной системы (125 фото)
• Отопление в двухэтажном доме: проекты, схемы и системы отопления своими руками (125 фото и видео)
• Самодельные котлы отопления — лучшие проекты и пошаговый мастер-класс постройки отопительных котлов своими руками (135 фото)

• •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •

Ремонт теплообменников — эксплуатация, обслуживание, съем, монтаж и замена водоснабжения (120 фото и видео)

Смесительный узел для отопления — виды, назначение, подключение и применение в системе отопления (80 фото)

Как сделать газовое отопление — проекты, схемы и способы как спроектировать, разместить и установить газовое отопление (105 фото)

Гелиоприемник сделан из пустых банок из-под пива или других напитков, которые окрашены матовой черной краской, устойчивой к высоким температурам. Верхняя часть (крышка) банки специально разработана для обеспечения большей эффективности теплообмена между воздухом и поверхностью банки. (Просьба соблюдать технологию!).

Когда солнечно, независимо от наружной температуры, воздух нагревается в банках очень быстро. Вентилятор возвращает воздух обратно с подогревом воздуха, и в комнате тепло.

1. Готовим банки

Для начала мы собрали пустые банки, из которых составим панели солнечных батарей. Надо мыть банки сразу, как только они начинают распространять запахи. Внимание! Банки, как правило, сделаны из алюминия, но есть также некоторые из железа. Банки могут быть проверены с помощью магнита.

В днище каждой баночки вставляется пробойник (или гвоздь) и делаются аккуратные отверстия, хотя можно и просверлить дрелью. Затем вставляется суппорт и искажается в соответствии с рисунком.

Вместо этого, Вы можете использовать специальные инструменты или большие крестовые отвертки. Верхняя часть банки режется ножницами и изгибается так, чтобы получился В«плавникВ». Его миссия заключается в содействии турбулентному потоку воздуха, чтобы собрать как можно больше тепла от нагретой стенки банки. (Просьба соблюдать технологию!) Всё это необходимо сделать до склеивания банок.

2. Удаляем жир и грязь с поверхности банки

Любое синтетическое средство обезжиривания будет служить достаточно хорошо для этой цели. Обезжиривание выполнять только на открытом воздухе или в хорошо проветриваемом помещении.

3. Садим банки на клей

Лента клея или силикона на банке устойчива к высоким температурам, по крайней мере, до 200 В°C. Есть также продукты для склеивания, которые могут выдержать до 280 В° C или 300 В° C. Донышко банки и верх идеально подходят друг к другу, аккуратно нанесите клей. Подробно разрез склеенных банок можно увидеть на рисунке.

Чтобы не промахнуться с вертикалью-горизонталью, лучше заранее сделать шаблон из двух досок, сбитых гвоздями под углом 90 градусов. Шаблон на рисунке, будет оказывать поддержку во время сушки банок в целях получения прямой трубы — солнечного тоннеля.

4. Делаем каркас

Коробки впускной и выпускной части сделаны из дерева или алюминия, толщиной 1 мм; зазоры в краях закрываются клейкой лентой или термостойким силиконом. Круглые отверстия по размеру банок выполнены специальной насадкой на дрель, или буром.

5. Склеиваем коробку

Клей сохнет очень медленно. Не забудьте дать ему высохнуть в течение хотя бы 24 часов. Корпус Гелиоприемника сделан из дерева. Задняя часть коробки солнечного коллектора – из фанеры. В целях дальнейшего укрепления структуры вы можете сделать внутреннюю стенку.

6. Теплоизоляция солнечного коллектора

Между разделами применяется изоляция – из стекловолокна или пенопласта. Все это закрывается крышкой из тонкой фанеры. Обратите особое внимание на изоляцию вокруг отверстия для входа и выхода воздуха в солнечном коллекторе.

7. Крепление солнечного коллектора

В конце работы Гелиоприемник окрашивается в черный цвет, и помещается в шкаф. Сверху покрывается оргстеклом, тщательно подогнанным к раме. Поликарбонат / Оргстекло должен быть (желательно) слегка выпуклый, чтобы получить большую прочность.

Эта конструкция не может накапливать тепловую энергию, которую она производит. Если ночью прохладно, то коллектор лучше закрыть, иначе дом будет остывать. Это может быть решено простым способом — путем установки клапана или задвижки, что позволит уменьшить потери тепла.

Дифференциальный термостат управляет работой вентилятора и включается/выключается. Этот термостат можно купить в магазинах электронных компонентов. Устройство имеет два датчика:

Один установлен в верхнее отверстие для теплого воздуха, другой — внутри нижнего канала прохладного воздуха Коллектора. Если Вы грамотно установили порог температуры, солнечный коллектор может производить в среднем около 1-2 кВт энергии для отопления. Это в основном зависит от того, каков солнечный день.

Генеральная репетиция солнечных коллекторов была сделана во дворе перед установкой системы на дому. Это был солнечный зимний день, облаков нет. В качестве вентилятора был использован небольшой кулер, извлеченных из неисправного блока питания к компьютеру. После 10 минут солнечного света от солнечных коллекторов температура воздуха достигала 70 В° C!

После завершения установки коллекторов на стене дома, когда температура окружающего воздуха от -3 В° C, от солнечного коллектора выходило 3 м3/мин (3 кубических метров в минуту) нагретого воздуха.

Температура нагретого воздуха поднялась до +72 В° C. Температура измерялась с помощью цифрового термометра. Для расчета мощности Коллектора солнечной тепловой энергии, мы взяли воздушный поток, а средняя температура воздуха — на выходе из блока. Расчетная сила, которую дал солнечный Коллектор, составляла примерно 1950 Вт (ватт), что почти в 3 л.с. (3 л.с.)!

https://pin.it/5axybdrgdbdw6r

И тому подобные:

536

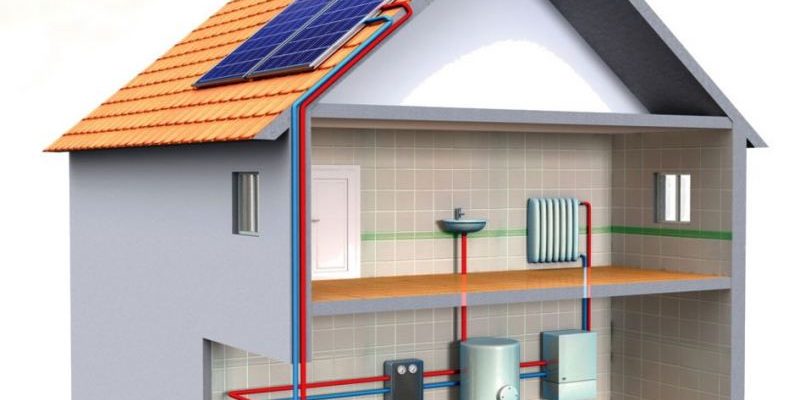

Солнечный коллектор – это альтернативный источник получения тепловой энергии за счёт использования солнечной. Сейчас это удобное приспособление уже не новшество, но позволить себе его установку может далеко не каждый. Если подсчитать, покупка и монтаж коллектора, который удовлетворит бытовые нужды среднестатистической семьи, могут обойтись в пять тысяч американских долларов. Само собой, окупаемости такого источника придется ждать довольно долго. Но почему бы не сделать солнечный коллектор своими руками и установить его?

Виды

Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.

Накопительные

Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.

Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.

Плоские

Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.

Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.

При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.

Жидкостные

Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.

К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.

Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.

Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.

Воздушные

Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.

Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.

Вентилятор, который крепится в воздуховод или непосредственно на пластину, улучшает циркуляцию и улучшает воздухообмен в устройстве. Для работы вентилятора требуется использование электричества, что не очень-то экономно.

Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.

Как это работает

Коллектор собирает энергию с помощью светонакопителя или, другим словами, солнцеприемной панели, которая пропускает свет к аккумулирующей металлической пластине, где солнечная энергия преобразуется в тепловую. Пластина передает тепло теплоносителю, которым может быть как жидкость, так и воздух. Вода отправляется по трубам к потребителю. С помощью такого коллектора можно отопить жилище, нагреть воду для различных домашних целей или бассейна.

Воздушные коллекторы используются, в основном для отопления помещения или подогрева воздуха внутри него. Экономия при использовании таких устройств очевидна. Во-первых, не нужно использовать какое-либо топливо, а во-вторых, снижается потребление электроэнергии.

Для того чтобы получить максимальный эффект от использования коллектора и бесплатно подогревать воду на протяжении семи месяцев в году, он должен иметь большую поверхность и дополнительные теплообменные устройства.

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция коллектора

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Материалы и детали для изготовления

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

• стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
• рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
• доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
• прокатный уголок;
• соединительная муфта;
• трубы для сборки радиатора;
• хомуты для крепления радиатора;
• лист оцинкованного железа;
• приёмная и выпускная труба радиатора;
• бак объемом 200−300 литров;
• аквакамера;
• теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

Этапы работ

Этапы изготовления коллектора Станилова своими руками:

1. Из досок сколачивается контейнер, дно которого укрепляется брусьями.
2. На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
3. После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
4. Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
5. Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
6. Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
7. Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
8. После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
9. Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.

Расчет размеров

Расчёт размеров для того чтобы изготовить солнечный коллектор для отопления своими руками, прежде всего, направлен на определение нагрузки системы теплоснабжения, покрытие которой берет на себя это устройство. Само собой, что подразумевается использование нескольких источников энергии в комплексе, а не только энергии солнца. В этом деле важно расположить систему таким образом, чтобы она взаимодействовала с другими – тогда это даст максимальный эффект.

Для определения площади коллектора нужно знать, для каких целей он будет использоваться: отопление, подогрев воды или и того, и другого. Проанализировав данные водомера, потребностей в обогреве и данные инсоляции местности, в которой планируется установка, можно высчитать площадь коллектора. К тому же, надо учесть потребности в горячей воде всех потребителей, которые планируется подключить к сети: стиральной машины, посудомоечной машины и т.д.



Селективное покрытие

Селективное покрытие выполняет едва ли не самую основную функцию в работе коллектора. Пластина или радиатор с нанесённым покрытием притягивают в разы больше солнечной энергии, превращая её в тепло. Можно приобрести специальный химикат в качестве селективного покрытия, а можно просто окрасить теплонакопитель в чёрный цвет.

Чтобы сделать селективное покрытие для солнечных коллекторов своими руками, можно применить:

• специальный готовый химикат;
• оксиды разных металлов;
• тонкий теплоизоляционный материал;
• чёрный хром;
• селективную краску для коллектора;
• чёрную краску или пленку.

Коллекторы из подручных материалов

Собрать солнечный коллектор для отопления дома своими руками и дешевле и интереснее, ведь изготовить его можно из различных подручных материалов.

Из металлических труб

Этот вариант сборки походит на коллектор Станилова. При сборке солнечного коллектора из медных труб своими руками, из труб варится радиатор и помешается в деревянный короб, проложенный изнутри теплоизоляцией.

Наиболее эффективными будут медные трубы, алюминиевые тоже можно использовать, но их тяжело варить, а вот стальные – наиболее удачный вариант.

Такой самодельный коллектор не должен быть чересчур большим, чтобы его было легко собрать и монтировать. Диаметр труб на солнечные коллектора для сварки радиатора должен быть меньше, чем у труб для ввода и вывода теплоносителя.

Из пластиковых и металлопластиковых труб

Как сделать солнечный коллектор своими руками, имея в домашнем арсенале пластиковые трубы? Они менее эффективны в качестве теплонакопителя, однако в разы дешевле меди и не коррозируют как сталь.

Трубы выкладываются в короб по спирали и закрепляются хомутами. Их можно покрыть черной или селективной краской для большей эффективности.

С укладкой труб можно экспериментировать. Так как трубы плохо гнутся, их можно укладывать не только по спирали, а и зигзагом. Среди преимуществ, пластиковые трубы легко и быстро поддаются пайке.

Из шланга

Чтобы сделать солнечный коллектор для душа своими руками понадобится резиновый шланг. Вода в нем нагревается очень быстро, поэтому его тоже можно использовать в качестве теплообменника. Это самый экономичный вариант при изготовлении коллектора своими руками. Шланг или полиэтиленовая труба укладывается в короб и прикрепляется хомутами.

Так как шланг скручен по спирали, в нем не будет происходить естественная циркуляция воды. Чтобы использовать в данной системе ёмкость для накопления воды, необходимо оснастить её циркуляционным насосом. Если это дачный участок и горячей воды уходит немного, то того её количества, которое буде поступать в трубу, может оказаться достаточно.

Из банок

Теплоносителем солнечного коллектора из алюминиевых банок выступает воздух. Банки соединяются между собой, образуя трубу. Чтобы сделать солнечный коллектор из пивных банок нужно обрезать днище и верх каждой банки, состыковать их между собой и склеить герметиком. Готовые трубы помещаются в деревянный короб и накрываются стеклом.

В основном, воздушный солнечный коллектор из пивных банок используют для устранения сырости в подвале или для обогрева теплицы. В качестве теплонакопителя можно использовать не только пивные банки, а и пластиковые бутылки.

Из холодильника

Солнечные водогрейные панели своими руками можно соорудить из непригодного холодильника или радиатора старого авто. Конденсатор, извлеченный из холодильника, надо хорошо промыть. Горячую воду, полученную таким способом, лучше использовать только для технических целей.

На дно короба расстилается фольга и резиновый коврик, потом на них укладывается конденсатор и закрепляется. Для этого можно применить ремни, хомуты, либо то крепление, которым он был прикреплен в холодильнике. Для создания давления в системе не помешает установить над баком насос или аквакамеру.

Видео

Вы узнаете, как сделать солнечный коллектор своими руками, из следующего видео.
