Качественное проветривание помещений обеспечивает здоровье жильцов, предохраняет дом от преждевременного старения, поэтому важно, чтобы требования к вентиляции выполнялись. Разновидностей воздуховодов много, и надо знать особенности наиболее распространённых — из металла, пластика, сэндвич-секций. Выбирая изделие, обращают внимание и на форму сечения, жёсткость трубопровода. Завершающий этап обустройства проветривания — монтаж вытяжки.
Требования к воздуховодам
Основная задача вентиляционной трубы — обеспечить пропуск необходимого количества газов без просачивания в окружающее пространство с минимальными потерями исходного давления и в течение длительного срока эксплуатации. Для обеспечения выполнения поставленных условий существуют требования к устройству воздуховодов.
Конструкции трубы и вентиляции должны соответствовать следующим показателям:
- свободное перемещение воздушных масс с расчётной скоростью проекта;
- герметичность става и соединений для сохранения стабильной тяги и исключения перемешивания встречных потоков;
- бесшумность — аэродинамический звук не должен превосходить санитарную норму 25−35 дБ;
- стойкость к повышенной влажности воздуха и агрессивным газам, находящимся в составе удаляемого потока;
- пожаробезопасность — трубная арматура и прямолинейные участки выполняются из негорючих материалов;
- компактность и небольшой вес — система не должна загромождать свободное пространство и нуждаться в сложном креплении к несущей поверхности.
Положительно влияют на свойства воздуховодов гладкость каналов, теплоизоляционные качества, простота сборки и сочетание с общим дизайном комнаты. Для выхлопных труб на крыше важен показатель жёсткости, т. к. они подвергаются ветровым нагрузкам.
Разновидности и характеристики труб проветривания
Воздуховоды бытового назначения чаще изготавливаются из пластика или металла. Но вариантов исполнения гораздо больше: традиционные кирпичные и асбестоцементные, керамические и сэндвич-трубы, тканевые из технического текстиля. Характеристики некоторых видов стоит рассмотреть подробнее.
Металлические вытяжки
Они обладают рядом достоинств: прочность и длительный срок эксплуатации, гладкая внутренняя поверхность, на которой не накапливаются отложения копоти и пыли, невосприимчивость к высоким температурам и агрессивным воздействиям перемещаемых газов. Изготавливаются из разных сплавов — чёрной стали, оцинкованной и нержавеющей. Обычная толщина изделий — 0,5−1,2 мм, максимальная — 5.
Рекомендуем ознакомиться: Как установить вентиляционную решетку для вентканала на кухне
Листовой алюминий применяется редко, чаще используется фольга. Из жести изготавливают прямые участки воздуховодов диаметром до 50 см и стенкой 0,55 мм, а для больших сечений толщина принимается 0,7 и более миллиметров.
У каждого из подвидов металлических венттруб есть свои особенности:
- Воздуховоды сварные из чёрной стали устанавливаются в системах дымоудаления с возможным скачком температуры. Сечение бывает круглое или прямоугольное с размерами Ø10−160 см, квадрат 100 х 100 мм и выше. Толщина стенок — 1−2 мм, длина секций — 1,25−2,5 м, соединение — фланцевое. Все фасонные части и прямолинейные покрываются противокоррозийной грунтовкой ГФ-021. Автоматическая электродуговая сварка гарантирует воздухонепроницаемость шва.
- Оцинкованные трубы по сравнению с предыдущими изделиями имеют лучшую защиту от агрессивного воздействия транспортируемых газовых смесей и не боятся контакта с влагой. Круглые воздуховоды делают прямошовными или спирально-навивными. По остальным параметрам характеристики совпадают с показателями труб из чёрного железа.
- Вытяжки из нержавеющей стали используются для придания объекту эстетичного вида, гигиенических свойств и для перемещения высокотоксичных и агрессивных газовых сред. При изготовлении пользуются приёмами уже упомянутыми, а также технологией производства гофрированных рукавов из многослойной фольги размером 0,12−1,0 мм. Кроме фланцевых соединений, возможна стыковка секций в раструб, замковое скрепление и сварка специальным термическим пистолетом. По сравнению с другими металлическими воздуховодами нержавеющие жёстче и выдерживают большую температуру — до 900ºС.
У всех стальных дымоходов большой срок службы и высокая прочность. Они работают при температуре ≥140 градусов и редко засоряются благодаря идеально гладкой поверхности.

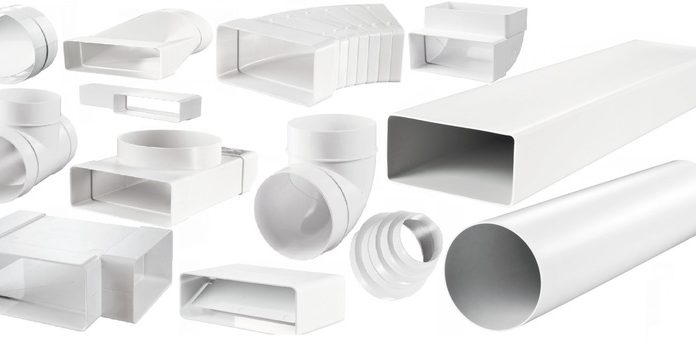

Пластмассовые каналы
Эти трубопроводы являются лишь частичной альтернативой металлическим воздуховодам (в вытяжках отопительных приборов использование пластмасс запрещено).
Полимерные трубы изготавливают круглого, прямоугольного и овального сечения и применяют следующие материалы:
- ПП — пропилен: не реагирует на органику, кислоты и щелочные растворы;
- ПЭНД или ПНД — податливый полиэтилен с рядовыми свойствами;
- ПВДФ — фторопласт, стойкий ко всем кислотам и предназначенный для работы в условиях отрицательных (от -40º) и горячих (до +140ºС) температур;
- ПВХ — термостойкие гладкие трубы из винила, могут быть жёсткими или в виде гибкой гофры, выдерживают до 80ºС и не боятся ультрафиолетовых лучей.
Секции соединяются между собой посредством раструба, а к вентиляторам и калориферам крепятся с помощью фланцев. Сечения воздуховодов стандартны, круглые диаметры изменяются в пределах 100−1250 мм.
Полимерные вытяжки обладают многими преимуществами перед металлическими секциями: их можно пилить обычной ножовкой, а стыковать нагреванием торцов. Лёгкий вес, отсутствие швов и гладкость поверхности — все эти свойства позволяют выбирать вентиляторы меньшей мощности. Шума от движения воздуха внутри пластикового канала не слышно. Длина плетей — 3−12 м.
Рекомендуем ознакомиться: Как выбрать и установить вентилятор в вытяжном вентиляционном канале
Комбинированная система из сэндвич-труб
Такая конструкция представляет собой трубу меньшего диаметра, вставленную в канал большего сечения. Пространство между ними заполняется теплоизоляционной прослойкой — негорючей базальтовой ватой. Обе оболочки — из нержавеющей стали. Варианты подешевле — наружная труба оцинкованная, внутренняя — из чёрного железа. Возможны иные сочетания металлов.
Утеплённые воздуховоды устанавливают для вытяжки дымовых газов от печи, камина или отопительного котла. Устройство имеет высокую степень пожаробезопасности.
Преимущества сэндвич-труб:
- универсальность конструкции позволяет выполнить монтаж внутри и снаружи здания;
- простота сборки — установить дымоход из сэндвич-секций по силам даже неопытному мастеру;
- гладкость поверхности и изоляционный слой сводят к нулю возможность образования конденсата и накопления сажи внутри трубы;
- лёгкость конструкции позволяет обеспечить её устойчивость без возведения дополнительного фундамента, что ускоряет монтаж и снижает затраты;
- привлекательный вид, который может украсить дизайн здания или конкретного помещения.
Соединение секций воздуховода осуществляется раструбным методом. Недостатков у сэндвич-труб два: высокая стоимость и сравнительно небольшой срок службы — до 15 лет.
Выбор необходимых параметров
При определении трассы и выполнения трубопровода для воздуха приходится решать комплексную задачу по оптимальному сочетанию многих факторов. Основные позиции — жёсткий или гибкий канал, круглого или прямоугольного сечения и какого диаметра.
Подробнее об этих направлениях:
- Воздуховод по степени податливости выбирают в зависимости от эксплуатационных условий и сложности трассы. В жёсткой сети для смены направлений используются угловые соединительные элементы. Гибкие рукава обеспечивают беспроблемную прокладку по любому вектору. Существует и комбинированный вариант, когда гофрированная труба стыкуется с жёстким прямолинейным участком. Следует учитывать, что рифлёные стенки снижают скорость воздушной струи.
- Форму сечения определяют по пропускной способности: круглая конфигурация обеспечивает проток большего количества воздуха при меньшем сопротивлении. В прямоугольных профилях часть угловой площади остаётся незадействованной, что вынуждает принимать больший типоразмер воздуховода. Но плоские трубы легко спрятать за мебельными или потолочными панелями. Оптимальный вариант — овальное сечение, сочетающее преимущества круглого и прямоугольного торцов воздуховода (высокую проходимость и дизайнерские характеристики).
- Размеры вентиляционного канала для бытовых систем проветривания — чаще всего принимают Ø100 мм, что соответствует плоскому 55 х 110. Под такой габарит изготавливаются выходные отверстия вентиляторов, решёток и кухонных вытяжек.
Рекомендуем ознакомиться: Назначение и применение вытяжных промышленных вентиляторов
С технической точки зрения, для бытовых воздуховодов нормальной считается длина 3 м. Увеличение воздушного тракта ведёт к снижению его пропускной способности, т. к. каждый дополнительный метр съедает 10% производительности.
Монтаж вентиляционных трубопроводов
Предварительно разрабатывается проектная схема проветривания, вычисляются параметры будущей системы по количеству воздуха и скорости его движения в каналах. Определяется специфика оборудования и комплектующих деталей, осуществляются закупки. Монтаж вентиляционных труб производится после разметки трассы и в соответствии с правилами СП 60.13330 и 73.13330.2012, касающимися проветривания и кондиционирования воздуха.
При сборке трубопроводов необходимо соблюдать следующие положения:
- гофрированные рукава растягивать полностью;
- избегать провисаний, т. к. в противном случае теряется напор в системе вентиляции;
- обязательно заземлять воздуховоды во избежание накопления статических зарядов;
- устанавливать только жёсткие трубы, если вертикальная дистанция размером больше, чем 2 этажа (это требование распространяется на подвалы, бетонные конструкции и места прилегания воздуховодов к грунту);
- закладывать радиус при поворотах ≥2Ø трубы;
- использовать в проходах через стены специальные металлические переходники и гильзы.
При работе необходимо соблюдать аккуратность, а при случайном повреждении секцию нужно обязательно заменить. Крепление воздуховодов осуществляется к стенам и потолку. При этом выдерживается параллельность осевой линии труб по отношению к несущей поверхности. Соблюдение правил монтажа и эксплуатации системы проветривания обеспечит комфортный микроклимат в любом помещении.
О своем комфорте человек задумывался с древности. В первую очередь это касалось его жилья. Об отводе дыма и отработанного воздуха часто не могло идти и речи — не было у людей тех знаний и технических возможностей, которые мы имеем сейчас. Тем не менее, первые системы такого рода можно увидеть в египетских пирамидах и римских зданиях.
На сегодня ни одно жилое, промышленное или общественное здание не обходится без системы отвода отработанного воздуха, а дома с печным отоплением и котельные — без дымовых труб. Порой это становится жизненно необходимым. Так, в домах с плохо работающей вентиляцией или там, где она отсутствует, нарушен воздушный и влагообмен, что становится причиной роста плесневых грибов. Вышедший из строя дымоход и вовсе может стать причиной смерти находящихся в помещении: один кубометр природного газа (про твердое топливо и говорить не стоит) требует для сгорания 10 кубометров воздуха, и когда содержание кислорода становится недостаточным, происходит неполное его сгорание с образованием угарного газа.
Но если приток свежего воздуха можно обеспечить простым проветриванием, то для отвода отработанных газов и воздуха необходимо устраивать дымовые и вентиляционные каналы. И они — тема сегодняшней статьи.
Требования к дымоходам и вентиляции
Необходимость устройства вентиляции и нормы ее расчета содержатся в СНиП 31-01-2003. В нем указаны нормы воздухообмена для разных категорий помещений. Так, для жилых комнат эта величина небольшая — 3 кубометра в час на 1 кв. метр площади. А вот для санузлов эта цифра уже больше — 25 кубометров в час. Самые высокие требования к воздухообмену для кухонь: 60 м3/ч для кухни с электрической плитой, и 100 — с газовой.
Таким образом, помещения, из которых в первую очередь должен отводиться отработанный воздух — это ванные, туалеты, прачечные, котельные и кухни. При этом наличие обязательной вентиляции установлено нормативными актами, если вы пользуетесь газовым оборудованием в открытым огнем: устанавливать плиту в помещении без вентиляции категорически запрещено. Для оборудования с закрытыми топками должен быть предусмотрен отдельный дымоход и обеспечен приток воздуха.
К дымоходам предъявляются жесткие требования, которые изложены в СП 7-13130-2013. Особенно это касается пожаробезопасности, ведь диапазон температур, в которых они эксплуатируются, довольно большой. Нормативных актов, регламентирующих работу газового оборудования, несколько:
- СНиП 31-01-2003;
- СниП41-01-2003;
- СНиП 42-01-2002;
- СП 31-106-2002;
- СП 42-101-2003.
Проанализировав эти документы, можно сделать ряд выводов относительно устройства дымовых каналов в доме:
- Герметичность исполнения. Канал не должен сообщаться с помещениями, через которые он проходит.
- Ограниченный набор материалов, из которых может быть выполнен дымоход.
- Регламентированы габариты помещения, где может находиться отопительный прибор: его площадь не должна быть менее 7,5 кв. метров и минимальная высота потолка в нем — 2 метра.
- Дымовой канал должен иметь ровную внутреннюю поверхность, без выступов и углублений.
- Системы вентиляции и отведения отработанных системами отопления газов должны проверяться и при необходимости подвергаться очистке.
Таким образом, нормальная эксплуатация дымовых и вентиляционных каналов зависит от двух факторов. Первый из них — правильное проектирование. Второй — качество исполнения при строительстве.
Материалы и устройство
Каналы в доме представлены внутридомовой сетью и выходной трубой, через которую отработанные газы удаляются на улицу. По своей конструкции эта система может быть выполнена в нескольких вариантах:
- Выводы из помещений, соединяющиеся в верхней части здания с последующим оборудованием легкой трубы на крыше, применяется для устройства вентиляции;
- Стеновая труба, совмещающая в себе как функции несущей стены, так и трубы, содержащей вентиляционные и дымовые каналы;
- Коренная труба, выполняющая только эту функцию и ставящаяся на фундамент;
- Насадная труба, представляющая собой продолжение дымохода печи.
Помимо этого, возможно сочетание некоторых технологий. Так, сборные дымоходы и вентиляция вполне могут упаковываться в кладку стены.
Дымовые и вентиляционные каналы делаются из различных материалов, каждый из которых имеет свои достоинства и недостатки, а также установленные нормативами и практикой области применения.
Кирпич
Это самый старый и традиционный материал. Он проверен временем и универсален — из него можно делать как вентиляционные каналы, так и дымоходы для любых видов топлива. Достоинства кирпичных дымоходов огромны. Они механически устойчивы, способны выполнять роль второго отопительного прибора на вышележащих этажах (если идут от печки, камина или котла) и пожаробезопасны. Но все эти качества не будут проявлять себя, если не соблюдать ряд правил при их устройстве. Вот эти правила:
- Для каналов годится только полнотелый керамический одинарный кирпич. Категорически запрещено для этих целей брать силикатный или пустотелый. Он не должен содержать трещин. При несоблюдении данного правила канал будет разрушаться, и особенно это касается дымоходов, где есть фактор повышенной температуры.
- Сечение такого канала прямоугольное, что не очень хорошо сказывается на тяге. Чтобы этот недостаток скомпенсировать, высоту трубы нужно просчитывать тщательно.
- Внутренняя поверхность канала должна быть идеально ровной. Для этого при кладке производят швабровку специальным инструментом или рукавицей. Если это условие не выполняется, на стенках оседает сажа, конденсат и оксид серы (этот продукт часто образуется при сгорании одоранта — вещества, добавляемого в газ для контроля над утечками). В дальнейшем приводит к разрушению канала, и в особенности верхней его части — трубы.
- Все швы в кладке должны быть герметичны и полностью забиты раствором (в горячих участках — глиной или специальной смесью).
- Если вы делаете канал в наружной стене, его необходимо утеплить. Для вентиляции вполне подойдет полистирол, а дымовой канал изолируют ватой. Если этого не сделать, наружная поверхность стены будет охлаждать канал, что уменьшит тягу.
Таким образом, возведение таких каналов и труб требует аккуратности и профессионализма, кладка каналов и труб у каменщиков оплачивается по повышенной расценке.
Сборные одноконтурные оцинкованные и стальные системы
Первоначально эта технология использовалась в производственных помещениях, поскольку позволяла отводить отработанные материалы (пыль, газы) непосредственно с рабочих мест. При высоких потолках обеспечить этот отвод стеновыми каналами не представляется возможным, а если учесть, что некоторое оборудование требует непосредственного подключения к вентиляции, такой выбор становится понятным.
Сейчас такие системы все шире используются в жилых и общественных зданиях, поскольку позволяют устраивать нужные помещения практически где угодно, не завися от изначального проекта. Особенно это актуально для зданий, где помещения сдаются в аренду разным организациям, а построены они были в расчете на одну (например, бывшее заводоуправление). Также они популярны у частных застройщиков: им не нужно думать над тем, как рациональнее разместить помещения, чтобы строить меньше труб.
Одноконтурные системы представляют собой трубы и колена, соединяющиеся между друг с другом непосредственно (в замок) или с помощью винтовых соединений. Они могут быть квадратного и круглого сечения; выпускаются модели различных размеров и назначения. Так, трубы с квадратным сечением предназначены для вентиляции, а с круглым — чаще всего для дымоходов. При покупке лучше осведомиться заранее, для чего данная модель предназначена. Так, у дымоходов должно быть герметичное соединение, не допускающее проникновения продуктов горения внутрь.
Монтаж одноконтурных систем прост, но ряд правил все же соблюдать нужно, и касаются они прежде всего дымоходов.
- Дымовой канал должен быть как можно более прямым и допускать только одно колено — при выходе из отопительного прибора.
- Поверхность трубы должна иметь ограждение во избежание ожогов. Трубу можно спрятать в кладку стены — при этом нельзя допускать соприкосновение такого дымохода с материалами, негативно реагирующими на повышенные температуры. Проще говоря, ее можно спрятать в кладку и кирпича.
- Не используйте для устройства дымохода оцинкованные трубы — они подвергаются коррозии при взаимодействии с продуктами горения. Стальные для этой цели годятся лучше.
Иногда в качестве недостатка таких труб приводят их короткий срок службы — 15 лет. Но это компенсируется их легкой заменой, не требующей квалификации.
Двухконтурные системы
Основное их отличие от предыдущих — они содержат две трубы: внутреннюю и наружную. Между ними находится минеральная вата; из-за такой конструкции эти дымоходы еще называют словом «сэндвич». Для вентиляции их не используют — дорого и нет необходимости. А вот как дымоходы они прекрасно себя зарекомендовали, так как позволяют ставить такую трубу практически везде: она пожаробезопасна. А вот преимуществ у нее много, главные из которых — медленное охлаждение и малое количество конденсата (пар не успевает сконденсироваться).
Асбестоцементные трубы
Подходят для вентиляции и отопительных устройств с невысокими температурами выхода. Используются нечасто, несмотря на дешевизну. Неудобны тем, что не позволяют монтаж углов и переходов, в ассортименте торговых сетей есть только трубы. Монтировать их несложно, главное — не разбить при этом, потому что хрупкость такого материала превышает все разумные пределы.
Пескоцементные блоки
В продаже есть такие блоки, причем не только для кладки стен, но и каналов. По форме они такие же — 20х20х40 см, но содержат один, два или три канала. Существуют блоки и большего размера, из которых можно сооружать целые шахты. Кладутся такие каналы на обычный раствор, который аккуратно затирается, чтобы сделать поверхность ровной. Неплохой вариант для стеновой вентиляции, но в качестве дымохода хорошо подходят только в качественном исполнении — то есть блоки высокой плотности и без щербин на стенках. К сожалению, качество таких изделий часто оставляет желать лучшего.
Сборные керамические системы
Они совмещают в себе достоинства керамического кирпича и лишены его недостатков, то есть необходимости привлечения квалифицированных специалистов и круглое сечение. Такие дымоходы состоят из керамической трубы, слоя минеральной теплоизоляции и чехла из бетона. Монтируются они достаточно просто, служат долго и пожаробезопасны при эксплуатации. Широкому их распространению мешает только высокая цена.
При желании такие дымоходы можно прятать в стену.
Гофры
Иногда можно встретить использование гофрированных стальных труб в качестве дымоходов. Это спорное решение, так как сажа на подобных трубах оседать будет быстро. Но они могут стать отличным вариантом для вентиляции и соединения стенового дымохода с газовой колонкой, где он, кстати, чаще всего и встречается.
Полимерные трубы
Они выполнены в виде рукава, который заводится в старый канал и расширяется при помощи горячего пара. Самостоятельным решением они не являются, скорее, позволяют исправить дефекты кладки и создать новую поверхность канала. Полимерные трубы не отличаются термостойкостью, поэтому использовать их можно только для оборудования, работающего на газе и жидком топливе.
Устройство дымовых и вентиляционных каналов
Любой канал обязательно заканчивается на крыше трубой. От правильного устройства трубы зависит многое, в первую очередь — тяга, во вторую — срок эксплуатации всего канала. Естественная тяга основана на работе разницы давлений воздуха на разной высоте. Это хорошо заметно в горах, но многим кажется, что в доме этот перепад невелик. Он действительно не очень большой, но и его достаточно, чтобы обеспечить выход отработанного воздуха и газов в более разряженные слои.
Требования, которые предъявляются к работе трубы, заключаются в обеспечении прямой тяги и отсутствии обратной. Чтобы эта работа была безупречной, нужно выбрать правильное конструктивное решение и определить высоту трубы.
Высота трубы
Минимальная высота труб оговаривается нормативными документами. Чаще всего для этого используют схему, где высота зависит от удаления трубы от конька. В этом случае коньковая труба и та, что находится ближе 1,5 метров от него, должна быть выше конька на 50 см. Высота трубы, расположенной на расстоянии 1,5 — 3 метра от конька, не может быть ниже его. Наконец, высоты более дальних труб должны достигать линии, отстоящей на 10 градусов вниз от горизонта, если эту линию провести от конька. На плоских крышах минимальная высота трубы — 50 см.
Высоту трубы нужно увеличить в следующих случаях:
- Наличие в месте, где стоит дом, нисходящих ветров;
- Высокий парапет на плоской крыше;
- Дымовая труба по проекту ниже, чем рядом стоящее здание.
При этом не стоит увеличивать высоту дымохода бесконечно — сильная тяга увеличит расход топлива.
Вентиляционные каналы допустимо открывать под крышей на техническом этаже, если крыша имеет второй свет или другие предусмотренные для выхода воздуха отверстия.
Конструктивные особенности труб
Правильная конструкция трубы обеспечивает хорошую тягу и пожарную безопасность. Это касается как той части трубы, которая находится внутри дома, так и наружной.
С вентиляционными каналами здесь все достаточно просто. Температура воздуха в них равна комнатной, химический состав безопасен, и при желании такие каналы можно переводить и объединять. К дымоходам предъявляются более жесткие требования. Так, объединение дымоходов допускается только в тех случаях, когда рядом стоят два отопительных прибора, работающих на одинаковом топливе. То есть распространенную в некоторых регионах схему, когда большая печь имеет с одной стороны отопительно-варочную систему, а с другой — встроенный камин, вполне допустимо оборудовать общим дымоходом. При оборудовании межэтажных перекрытий из горючих материалов трубы без теплоизоляции не должны с ними соприкасаться. В таких случаях в трубах из кирпича устраивается распушка — ступенчатый выпуск , позволяющий отделить перекрытие от стенок трубы еще на полкирпича (12 см). Для изоляции других типов труб используется негорючий утеплитель. Раньше для этого использовали асбест, но сейчас предпочтительнее минеральная вата, она более безопасна.
При выхода на крышу трубу нужно в обязательном порядке утеплить. Утепление производится разными способами. Вот некоторые из них:
- Кладка облицовочного слоя кирпича выше выдры;
- Кладка силикатного кирпича на ребро с укладкой минеральной ваты в зазор между трубой и облицовкой;
- Установка металлического короба с минераловатной прокладкой;
- Обвязка минеральной ватой и устройство штукатурного слоя — своеобразный «мокрый фасад трубы». После этого желательно покрыть трубу слоем гидроизоляции.
Эффективность утепления отлично себя показала. Раньше, когда трубы не утепляли, они быстро разрушались. Особенно это касалось дымовых труб.
Дело в том, что труба выводит из помещения или отопительного прибора водяной пар. Он всегда присутствует в воздухе в определенном количестве, выделяется при приготовлении пищи и приеме ванны или душа. А при сгорании топлива вода — один из обязательных продуктов сгорания наряду с углекислым газом. Задача трубы — вывести эту воду именно в виде пара и не допустить ее оседания в виде конденсата. Конденсат разрушает трубу по двум причинам:
- Намокает стенка трубы, и зимой в мороз впитавшаяся внутрь вода разрушает материал. Особенно это актуально для труб из керамики, асбестоцемента и пескоцемента.
- Помимо основных углекислого газа и воды при горении выделяются оксиды серы и продукты неполного сгорания, которые при соединении с водой дают кислую среду, способную разрушить даже нержавеющие трубы.
Качественное утепление способно решить эту проблему. Сухая труба — залог хорошей тяги.
Помимо утепления трубе требуется гидроизоляция. Она обязательна в месте между кровлей и выдрой. Несоблюдение этого правила приведет к намоканию не только трубы, но и нижележащих помещений.
Завершает трубу оголовок. Он защищает трубу от попадания внутрь влаги, препятствует обратной тяге а иногда снабжен искрогасителем. Оголовок можно купить в магазине, можно изготовить самостоятельно из меди или жести, а оголовок кирпичной трубы можно сделать в виде столбиков с уложенной наверх бетонной крышкой. В случае, когда есть опасность обратной тяги, целесообразно приобрести оголовок с дефлектором.
Обеспечить тягу в дымоходе независимо от погоды и температуры в доме — сложная задача. В межсезонье, когда в доме холоднее, чем на улице, дым перестает подниматься по трубе. Проблему решает или монтирование вентилятора в дымоход для улучшения тяги, или предварительный прогрев печи горячим воздухом.
Согласитесь, лучше еще на этапе строительства и монтажа оборудования позаботиться о врезке вентилятора, чем столкнуться с отсутствием тяги когда на улице лютые морозы.
В этой статье мы расскажем, когда необходимо устанавливать вентилятор, а когда без его монтажа можно обойтись. А также разберемся, как самостоятельно установить устройство.
Проверка работы дымохода
Дымоход работает правильно, если газы удаляются из помещения на улицу. Обратная тяга, когда дым попадает в помещение из трубы и печи — крайне нежелательное явление.
Признаки плохой тяги легко обнаружить:
- при работе печи дым попадает в комнату;
- порывы ветра на улице сказываются на движении газов в трубе, создавая реверсивное направление. Слышатся хлопки в печи и зольнике;
- топливо трудно разжечь;
- даже сухие дрова сгорают медленно;
- открытие форточки, дверей резко снижает тягу.
Сложнее узнать о плохой вытяжке колонки или газового котла. Угарный газ может попадать в комнату, но его трудно почувствовать или увидеть.
Дышать таким газом смертельно опасно.
Для точного определения характеристик работы дымохода можно воспользоваться анемометром. С его помощью измеряют скорость движения печных газов
Распространено мнение, что о качестве работы вытяжки узнают по горению спички или кусочка бумаги. Такой метод приводит к ошибке, им пользоваться нельзя. Спичка выделяет при горении в сотни раз меньше дыма, чем дрова в камине, например. Дым от спички уйдет, но это не означает полное удаление газов работающих устройств.
Точные параметры дымохода определяют с помощью специального оборудования. Если не учитывать шероховатость и протяженность стенок, скорость движения газа зависит от геометрии канала и разности давлений в комнате и в верхней части трубы.
Поток газов должен соответствовать мощности печного оборудования, газовой колонки и других устройств. Чаще всего показания прибора находятся в пределах от 12 до 20 Па.
Специалисты могут определить параметры дымоудаления, используя анемометр. Прибор компактный, удобный в использовании. Им измеряют скорость движения газов. Но нужно знать геометрию проходов, площадь сечения трубы.
Перед измерениями нужно прогреть дымоход и печь. Зимой достаточно протопить камин или пользоваться газовой колонкой в течение часа
Полученные данные сверяют с требованиями, записанными в паспорте газового или печного оборудования. Если объем удаления газов за один час недостаточен, эксплуатировать оборудование запрещается.
Приточный клапан для усиления тяги
Без поступления воздуха в помещение или непосредственно в печку, дымоход работать не будет. Форточка или щели в старых окнах — не лучший метод для притока воздуха.
Недостатки очевидны:
- Через щели в комнату поступает холодный воздух даже тогда, когда печка или камин не работают.
- В зимнее время воздух с улицы постоянно меняет среду в помещении. При этом относительная влажность воздуха резко падает, что вредно сказывается на здоровье. У человека пересыхают слизистые оболочки, возникают условия для простудных заболеваний.
- Форточку нужно открывать и закрывать вручную.
Гораздо эффективнее обеспечить приток воздуха с помощью клапана. Он автоматически закрывается, когда печное оборудование или газовые нагреватели не работают.
Вот так выглядит стеновой приточный клапан, который устанавливается в помещениях с печным отоплением или газовым оборудованием для улучшения притока воздуха
Для работы нагревателей нужен клапан для котельных. Устройство имеет другие характеристики, чем аналогичные по принципу действия конструкции для проветривания комнаты.
Приточный клапан ставят по диагонали или над нагретой поверхностью так, чтобы холодный воздух поднимался к потолку. Но лучше всего, если кислород подается прямо в топку. При этом не нарушается влажность и температурный режим в помещении.
Когда нужно увеличивать производительность дымохода?
Плохая тяга не всегда является единственной причиной для работ с дымоходом. Увеличить скорость удаления угарных газов может потребоваться в случае, если к вытяжке от печки подключается дополнительное оборудование.
Разрешается использовать дымоход для подключения колонки, если оборудование находится на одном этаже. И если дымоход имеет достаточный для эксплуатации газового нагревателя запас по объему дымоудаления.
Еще одной причиной для усиления тяги в дымоходе является установка более мощного нагревателя. Требуемые параметры дымохода указываются в паспортных данных изделия.
Также стоит обратить внимание, на то, как быстро получается разжечь огонь в печке. Например, при слабой тяге сырые дрова не будут гореть
Если объемы удаляемых газов не совпадают с возможностями существующей системы, то дымоход нужно модернизировать.
Простые способы усиления тяги
Полностью меняют дымоход в крайнем случае. Начинать стоит с более простых методов.
Для начала старый дымоход нужно очистить от сажи и грязи. Используют для этого специальные металлические ершики.
Если на этапе строительства каналы и труба не были утеплены, стоит это сделать. Теплые газы выводятся эффективнее, чем остывшие. Кроме этого, нужно исключить конвективные потоки внутри дымохода, когда по холодной стенке воздух идет вниз, создавая помехи восходящим потокам.
Еще одним действенным способом усиления тяги является уменьшение количества изгибов в системе дымоудаления. Частичная перестройка дымохода обходится дешевле полной замены системы.
Популярным способом усилить тягу в дымоходе является монтаж дефлектора. Ветер становится помощником, а не создает порывы обратной тяги
Также можно использовать ротационную турбину. Во время ветра турбина раскручивает крыльчатку, обеспечивающую дополнительное разряжение на выходе дымохода.
Не менее действенный способ усиления тяги – наращивание высоты дымохода. От высоты дымохода зависит скорость движения газов и, соответственно, производительность системы в целом.
Мы рассмотрели пассивные способы усиления тяги. Но есть еще один действенный метод, о котором ниже.
Вентилятор – преимущества и недостатки
Вытяжной вентилятор способен в 3-7 раз ускорить воздушный поток. При этом во столько же раз увеличивается объем удаляемых газов за единицу времени.
Кроме того:
- активная система позволяет просто и с минимальными затратами усилить тягу;
- параметры вытяжки не зависят от погоды. Не влияет на вытяжку и температура внутри помещения;
- исключаются условия для обратной тяги;
- появляется возможность регулировать скорость удаления дыма в зависимости от режима работы газового и печного оборудования. При уменьшении мощности нагревателей снижают обороты вентилятора.
Для удаления дыма требуется меньшее сечение воздуховодов за счет быстрого движения воздуха. Значит, активный дымоход требует меньше материала при изготовлении.
Современный вентилятор для дымохода имеет защиту от дождя, листьев. Его устанавливают на трубу с помощью специальных креплений
Но есть и недостатки:
- вентилятор потребляет энергию. За счет этого растут эксплуатационные расходы системы отопления;
- к мотору нужно вести кабель. Это сделать не так просто. Активную вытяжку ставят на трубу, а отверстия под провод в кровле делать нежелательно;
- необходимо предусмотреть меры защиты от осадков и заледенения крыльчаток.
Перечисленные недостатки нужно учитывать при переходе к активному удалению дыма. Тогда минусы можно нейтрализовать.
Учитывая положительные свойства активной вытяжки, дымосос устанавливают на трубах современных коттеджей, в домах, при установке каминов на дровах или брикетах.
Требования к вытяжному устройству
Не всякий двигатель с крыльчаткой подойдет для работы с угарными газами.
Дымосос должен быть:
- Термоустойчивым. Нужно учитывать, что при работе печи или камина дым нагревается значительно сильнее, чем в колонке. Температура газов от камина на выходе из трубы может достигать 300 °С и больше.
- Стойким к агрессивным газам.
- Экономным. Во время ветра электромотор отключается. Крыльчатка раскручивается так, как в ротационной турбине.
- Водостойким. Погодные условия не должны препятствовать дымоудалению.
- Эффективным. Вентилятор должен обеспечивать быстрое удаление печных газов при любых температурах на улице и в помещении.
Канальный вентилятор для удаления дыма встраивают в воздуховод. Но чаще используют дымосос, устанавливаемый на трубу.
Высокотемпературный канальный вентилятор должен работать в агрессивной среде. Поэтому его изготавливают из стойких к воздействию дыма материалов
Не нужно путать вентилятор для дымохода с наддувом в камине. Последний предназначен для розжига и поддержания горения в топке. В то время как вентилятор наддува врезают в дымоход, или устанавливают дымосос на трубу. Современные устройства для активного удаления печных газов выдерживают температуры до 600 °С.
Устройство активного дымоудаления контролирует температуру газов и их скорость с помощью датчиков. Данные используются для управления двигателем и обеспечения безопасной работы камина, печи и газового оборудования.
Монтаж вентилятора в дымоход
Перед установкой вентилятора на трубу нужно провести ряд подготовительных работ. Первым делом нужно обеспечить безопасную работу на высоте.
Для этого на крыше устанавливают рядом с трубой специальную лестницу с возможностью закрепления страховочных элементов
Далее размечают на трубе места для крепления дымососа, и проводят кабель для питания двигателя. Прокладывают сигнальные провода от контроллеров газового оборудования и других энергоустройств.
На следующих этапах:
- Монтируют вентилятор в сборе, устраняют щели, проверяют герметичность соединений.
- Подключают силовой кабель, соединяют датчики с проводами.
- Подают силовое напряжение, запускают дымосос.
- Проверяют с помощью измерительных приборов параметры системы удаления угарных газов.
- Завершают монтажные работы, убирают приспособления с крыши.
- Подключают датчики к системам управления энергоустановками.
- Включают газовое оборудование, печи, камины и проверяют еще раз эффективность дымоудаления.
Для работы дымососа, устанавливаемого сверху, проводят кабель и провода через крышу. Это не всегда удобно. Если не нужно ставить изделие с функцией ротационной турбины, покупают канальный высокотемпературный вентилятор для удаления печных газов.
Врезают устройство как можно дальше от места нагрева удаляемого воздуха. Алгоритм установки канального дымососа не отличается от рассмотренного выше.
Выводы и полезное видео по теме
Подробно о том, как смонтировать вентилятор на дымоход показано в следующем видеоролике:
Активное дымоудаление обеспечивает беспроблемное пользование камином и газовым оборудованием в любое время года. Даже летом, когда температура воздуха в помещении ниже уличной, камин не станет дымить.
С помощью вентилятора легче всего увеличить тягу, исключить обратное движение печных газов. Учитывая то, что принудительная вытяжка для дымохода снижает затраты на изготовление воздуховодов, ее используют в современных системах дымоудаления.
Возможно вам приходилось самостоятельно устанавливать вентилятор на дымоход? Пожалуйста, расскажите об этом нашим читателям. Что подтолкнуло вас к установке дымососа и с какими трудностями пришлось столкнуться во время монтажа. Оставляйте свои комментарии в расположенном ниже блоке.
Главная
Привет всем, чью голову мучают строительные вопросы. Например, как устроить безопасный дымоход? Из чего сделать проход для трубы через кровлю в домашних условиях и недорого? В какой СНиП…
Приветствую, дорогие читатели! Во время строительства частного дома мне пришлось убедиться, что кровля хоть и является тем самым последним гвоздем, который завершает возведение готовой к отделке коробки, но…
Я приветствую моего уважаемого постоянного читателя! Эта статья посвящена обеспечению полноценного отдыха дома или за городом – с отдыхом на природе и с русской банькой. Чтобы ничего не…
Всем домоделам большой привет! Сегодня я подробно расскажу про сэндвич-трубу для бани: как ее правильно выбрать, смонтировать и эксплуатировать. Статью снабдил полезными схемами и видео, чтобы было легче понять,…
Привет всем! Сегодня в статье подробно разберу вопрос, из каких этапов состоит ремонт дымохода. Как ремонтировать кирпичные и металлические трубы в частном доме? Почему ломаются дымоходы? Я также…
Добрый день, мой уважаемый читатель! Моя статья посвящена такому непривычному явлению, как теплоизоляция воздуховодов. Эту тему чаще всего обходят стороной, считая малозначительной и неинтересной. Между тем грамотный монтаж…
Я приветствую своего уважаемого постоянного читателя! Сегодня речь пойдет о том, что такое стабилизатор тяги дымохода и для чего его устанавливают в дымоотводы отопительных агрегатов. Что это такое…
Я приветствую моего уважаемого читателя и предлагаю вашему вниманию статью о том, как правильно сделать расчет дымохода в своем доме. Основная составляющая комфорта в доме – тепло. Решать…
Приветствую всех читателей этой заметки. Я расскажу о вентиляции, вернее, что представляет собой тройник воздуховода круглого сечения: как его монтировать, какой лучше купить и сколько это будет стоить…
И снова здравствуйте! С развитием технологий в далекое прошлое уходят многие материалы. Не избежала этой участи и старая добрая печная дымовая труба из кирпича. Сегодня ей на смену…
Вентиляция и дымоходы, или как обеспечить естественную тягу?
Опубликовано в рубрике Дымоходы, Строительство каминов, Строительство печей
Для обеспечения естественной тяги в камине необходимо в первую очередь позаботиться о нормальной работе вентиляции и дымоходов в доме. Естественную тягу можно увеличить с помощью поднятия высоты дымоходной трубы или вытяжного канала. Таким образом, увеличится разность температур – потоки теплого воздуха естественным путем поднимаются по вентиляционным каналам и дымоходу, при этом создается разреженность воздуха в помещении, а воздух снаружи попадает внутрь дома. Получается, что вентиляция и дымоходы тесно связаны между собой.
Естественная тяга – это направленный воздушный поток в вентиляционных каналах и в самом камине, без разжигания огня, что происходит за счет разностей температуры воздуха и разрежения (давления) в доме и снаружи дома.
Вентиляция в помещении
Вентиляция в комнате зависит от общего воздухообмена во всем доме. Естественной циркуляции воздуха и вентиляции в доме мешают металлопластиковые окна с герметичными стекло-пакетами, двери межкомнатные с уплотнителями, кухонные вытяжки с мощными вентиляторами. Но, существуют законодательные нормы по воздухообмену в квартирах и домах. В них говорится о том, что все помещения должны быть с одинаковым давлением воздуха, а воздушные притоки должны компенсировать вытяжку.
Составляя проект дома, следует брать во внимание все устройства, которые требуют вентиляции, а именно: камины с дымоходами, газовые котлы с дымоходами, вентиляции в котельной, на кухне, в санузлах и ванных комнатах, а также приточный канал в каминном зале. В случае недостаточного количества приточного воздуха, работа вентиляционного канала нарушается и образуется обратная тяга. А исправить ситуацию не всегда удается одним лишь проветриванием с помощью окон.
Дымоходы и вентиляционные каналы
Воздвигать и размещать дымоход и вентиляцию в частном доме разрешено только при наличии проекта и соблюдении всех норм, правил и требований по проведению строительных работ. При этом должны учитываться и соблюдаться все правила и требования по пожарной безопасности, по удобству проведения монтажных и ремонтных работ, а также по обслуживанию и эксплуатации.
Вентиляционная система с естественной тягой обеспечивает удаление воздуха из помещения, где расположен камин, а за удаление продуктов горения от очага отвечает дымоходная система. Кстати, каналы для вентиляции и дымохода должны быть выполнены вертикально, допускается небольшой уклон, но без уступов. Внутренняя поверхность дымохода должна быть гладкой и одного сечения. Если грамотно спроектировать и провести монтаж дымоходов и вентиляции, то благодаря этому в помещении будет всегда оптимальный воздухообмен и исключится возможность появления обратной тяги в вент-каналах. Также, не будет дыма и угарного газа в гостиной с камином. Разрешается размещать единый блок в вентиляционных и дымоходных каналах, разделяя их по высоте перегородками (герметично). Рекомендуется располагать трубу для вентиляции недалеко от дымохода. Тут жесткие требования отсутствуют.
Дымоход высотой более 4 метров станет залогом хорошей тяги. Возвышающийся дымоход над кронами деревьев и соседствующих высоток, с теплоизоляцией, которая в свою очередь, поддерживает высокую температуру внутри трубы, обеспечит отведение продуктов сгорания при разных погодных условиях. Высота дымоходного оголовка камина должна быть выше выхода трубы вентилируемого канала.
Вентиляционный канал способен пропустить ограниченное количество воздуха, что зависит от сечения трубы и скорости, с которой движется воздушный поток. Качество естественной тяги может ухудшиться из-за зауженного сечения канала, засоренности внутри, неровностей внутренней поверхности трубы и сложной формы каналов – это главные факторы, которые влияют на тягу. И еще: воздушные потоки, которые проходят сквозь канал образуют шум. Сильная тяга (вентиляция через дымоход) сопровождается всегда гулом в дымоходной трубе. Для того чтобы снизить гул в дымоходе необходимо выбрать оптимальное сечение канала и тем самым будет поддерживаться низкая скорость воздушного потока.
Проверка вентиляции и дымоходов должна проводиться в строго определенное время, руководствуясь установленными нормами и здравого смысла, + проводить по необходимости их очистку. Как правило, проверяют дымоходы поквартально перед началом сезона отоплений, а вентиляционные каналы достаточно проверять 1раз за год.
Вентиляционная система и тяга
На эффективную работу естественной вентиляции влияют многие переменные факторы – давление, температура воздуха, направление и скорость ветра. В зимний период года необходимо немного прикрывать жалюзи, т.е. уменьшать силу вытяжки. В летний период года естественная вентиляция почти бездействует (не работает). Для того чтобы тяга увеличилась, Вы должны создать разрежение в вентиляционных каналах. В этом поможет монтаж специального устройства – шарообразной ротационной турбины или дефлектора на оголовке вентиляц.канала. Дефлектор-турбина будет непрерывно вращаться, и вытягивать грязный воздух из помещения на улицу, независимо от направления и силы ветра.
Камин — это мощное вытяжное устройство, способное удалять много воздуха. В случае наличия очага с открытой топительной камерой в доме, где присутствует естественная вентиляция, во время протапливания камина воздушный поток может идти из кухни, санузла, подвалов и прочих помещений в гостиную с камином. Если приточная вентиляция для камина отсутствует, то вентиляционный канал начнет работать на приток. Для компенсации удаленного воздуха из гостиной с очагом следует позаботиться о подаче воздуха снаружи или же соседнего помещения к топительной камере камина.
Наличие вентилируемых систем с побуждением удалений воздуха мешает появлению обратной тяги в вентиляц.каналах независимо от погодных условий. Поступление воздуха естественное, а выходит принудительно. Эффективность работы вытяжки зависит от вентиляторов, которые устанавливаются на оголовок вытяжной трубы или в каждый вентиляционный канал дома. Система приточновытяжной вентиляции, через утепленный канал соединенный с улицей, забирает воздух, очищает и подогревает, направляя его во все помещения с помощью воздуховода. Данная система имеет положительное влияние на эффективность работы очага, обеспечивает притоком необходимого количества воздуха, который уже имеет комнатную температуру.
Очаг и обмен воздуха
В домах, где вентиляционная система имеет естественное побуждение и в домах, где автоматическая приточно-вытяжная система, воздухообмен и естественная тяга отличаются. Камин в действии усиливает вентиляцию в комнате и требует регулярного поступления свежего воздуха.
Зачастую, главной ошибкой владельцев каминов является то, что они не учитывают его в общую вентиляционную систему дома. Воздухообменная система помещения взаимосвязана, и исходя из этого, следует учитывать следующее: как будет удаляться воздух через вентканалы, как будет поступать свежий воздух внутрь помещения, и сколько воздуха будет сжигаться. Поэтому устройство дымохода и вентиляции всегда должны браться во внимание еще на этапе строительства объекта.
Поделиться в соц. сетях
Комментирование и размещение ссылок запрещено. Используемые источники:
- https://topventilyaciya.ru/ventilyaciya/elementy/montazh-ventilyatsionnyh-trub.html
- https://uznayoremonte.ru/stroitelstvo/dyimovyie-i-ventilyatsionnyie-kanalyi/
- https://sovet-ingenera.com/vent/montazh/ventilyator-v-dymohod-dlya-uluchsheniya-tyagi.html
- https://vseotrube.ru/ventilyatsiya-i-dymohod
- http://teploikomfort.ru/ventilyaciya-i-dymoxody/
