Как выбрать воздуховод для вытяжки и в санузел

Кухня относится к тем зонам жилого помещения, где возникает уровень повышенной влажности. И именно по этой причине в ней обязательно устанавливается вытяжка. С её помощью также выполняется отвод разогретого воздуха, дыма от жира, пара. Если все эти «компоненты» будут оставаться в кухне, то это также банальное нарушение санитарных норм. А каким образом монтируется труба для вытяжки на кухне и как правильно подобрать диаметр? Обязательно ли устанавливать в вытяжку систему для принудительной откачки воздуха или можно обойтись и без неё?

Схематический пример вентиляции на кухне

Какие воздуховоды используются?

Чаще всего под вытяжку монтируют алюминиевые или пластиковые (из пищевого ПВХ) каналы. Каждый из них обладает своими плюсами и недостатками, поэтому сказать какой из них лучше – невозможно. Необходимо учитывать общую установку, а также запланированный (или уже сформированный) дизайн интерьера.

Пластиковые воздуховоды

Пластиковая труба с гладкими стенками в качестве воздуховода для кухонной вытяжки

Цены на пластиковые трубы для вентиляции

~~Пластиковые трубы для вентиляции~~

Представляют собой трубы или каналы определенного сечения с гладкими внутренними стенками. В месте соединения формируют фланец для уменьшения ширины остающихся щелей (заливать их герметиком или иным клеящим составом крайне не рекомендуется, так как впоследствии это затруднит обслуживание вентиляционного канала).

Крепятся пластиковые воздуховоды на жесткие хомуты-дюбеля, монтируемые непосредственно в стену. Если же вытяжка располагается не под стеной, а в центре кухни (модно веяние в больших частных домах), то под прокладку пластикового воздуховода формируют отдельный короб-канал непосредственно по потолку.

Вентиляция на кухне

Пластиковые воздуховоды, в свою очередь, разделяются на:

Прямоугольные. Их главное преимущество – это внешний неброский дизайн, а также минимум занимаемого места. Но требуют более частного обслуживания, так как на внутренних углах довольно быстро образовывается налет из жира, грязи. И вымыть его не просто, приходится прибегать к использованию агрессивных моющих средств, растворяющих жировые отложения.
Круглые. Специалисты утверждают, что этот вариант более предпочтителен, так как при круглом или овальном сечении пластиковой трубы создается минимальное сопротивление для воздушного потока. Также такие воздуховоды проще обслуживать, так как на их внутренних стенках накапливается минимум грязи, жира, пыли, влаги.

При использовании прямоугольных пластиковых воздуховодов важно создавать минимум коленных переходов под любым углом. Наличие в канале колена на 90 градусов снижает производительность вытяжки, в среднем, на 10 – 20% (в зависимости от общей длины вентиляционной системы).

Пластиковый прямоугольный короб в качестве вентиляции. Выглядит презентабельно, в глаза не бросается, но в практическом плане — не лучший вариантГофрированные трубы стоят очень дешево, при их прокладке нет необходимости использовать коленные переходы, но очистить их от грязи и жира практически невозможно, поэтому срок их службы достаточно малый

Цены на гофрированные трубы для вентиляции

~~Гофрированные трубы для вентиляции~~

В жилых помещениях, как правило, используют гофрированную алюминиевую трубу. Её плюсы:

очень малый вес, поэтому монтировать подпорки, удерживающие хомуты – не нужно;
можно задать любую форму без использования специализированного инструментария, труба также поддается сжатию и растягиванию для получения необходимой длины;
низкая стоимость (практически в 5 раз дешевле, нежели пластиковые каналы под вытяжку).

Но и недостатков у таких вентиляционных каналов – масса, среди которых самые явные:

легко повредить, в том числе в процессе монтажа;
не обладают гладкими внутренними стенками (многочисленные складки);
имеют не самый привлекательный дизайн;
после растягивания на максимальную длину восстановить первоначальную форму затруднительно;
при повторном использовании (имеется ввиду, монтаж новой вентиляционной шахты) герметичность соединений может быть нарушена, так как концы гофрированной алюминиевой трубы легко гнутся.

А ещё такие трубы очень сложно мыть. Из-за своей формы в ребрах регулярно забиваются остатки жира, пыли и вымыть все это оттуда не получится даже специальными растворителями. Поэтому такие трубы под вытяжку служат буквально 2 – 3 года, после чего их попросту меняют на новые.

Фильтр вытяжки после 4 месяцев активного использования. Но большая часть жира и грязи остается именно в трубах. Это дополнительный минус к гофрированным трубам

Стальные трубы

Современный вариант вытяжки – это монтаж стальных труб (из пищевой стали). Создает минимальный барьер для потока воздуха, замедляет процесс распространения бактерий на внутренних стенках, выглядит очень презентабельно. Единственный минус – это стоимость, которая раз в 5 – 10 выше, нежели на пластиковые трубы под вытяжку аналогичной конструкции. Именно по этой причине стальные трубы чаще монтируют только в ресторанах и иных заведениях, где обустраивается профессиональная кухня.

Стальной воздуховод — лучшее решение, но обойдется недешево

Но если финансовый вопрос не стоит остро, то останавливать свой выбор следует именно на трубах для вытяжки из пищевой стали. Допустимый срок их эксплуатации составляет более 50 лет, обслуживать и очищать их от грязи потребуется не чаще 1 раза в 3 года (а при не очень активном использовании кухни – 1 раз в 7 – 8 лет).

Видео — Установка воздуховода для кухонной вытяжки

Крепятся стальные трубы по аналогии с пластиковыми, то есть, с помощью поддерживаемых хомутов в месте соединений и коленных переходов. Вентиляционный канал из такого материала весит достаточно много (примерно 1,5 кг на погонный метр), поэтому крепить его нужно надежно.

Как правильно выбрать диаметр воздуховода для вытяжки?

Главным ориентиром является диаметр выходного отверстия в установленной (или только приобретенной) вытяжке. Если же труба будет большего или меньшего диаметра, то придется дополнительно герметизировать соединение с помощью алюминиевой фольги или переходника под раструб. А это – потенциально не герметичное соединение, из-за чего производительность всей вытяжки также снижется.

Вытяжку и вентиляционную трубу следует соединять без переходников

Также следует учитывать, что чем больше диаметр трубы – тем выше шума она издает во время включенной вытяжки. При диаметре от 150 мм и выше тот самый шум получается свыше 40 — 50 дБ, что создает дискомфорт для окружающих. Именно по этой причине не рекомендуется монтировать вентиляцию «с запасом». Это не только избыточный шум, но и банально лишняя трата денег.

Какие вообще размеры воздуховодов сейчас используются в кухонных вытяжках? Если речь идет о круглых трубах, то они выпускаются с диаметром сечения от 30 до 300 мм. Самые распространённые для бытового использования – это 180, 200, 220 и 240 мм. Даже без принудительной вентиляции они смогут обеспечить воздухообмен в районе 40 – 50 м³ в час, чего для кухни в 7 — 10 квадратных метров достаточно.

Самые распространенные прямоугольные каналы для кухонной вытяжки – это 80 на 150 мм и 50 на 100 мм. Но на самих вытяжках, устанавливаемых над газовой плитой, такие выходные раструбы – большая редкость, так что без переходников не обойтись.

Производители выпускают вентиляционные трубы и короба даже таких размеров, но для дома лучше выбирать компактные решения до 250 мм

Что касательно гофрированных труб, то у них диаметр аналогичен трубам с круглым сечением, тоже выпускается в диапазоне от 30 до 300 мм (а для дымоходов – вплоть до 800 мм, они тоже могут использоваться под вытяжку, так как конструктивных отличий у них минимум).

Производительность вентиляции

Не взирая на широкое разнообразие вариаций вытяжек, производительность у них схожая. Так что выбирать можно любые из них

Оптимальным вариантом производительности вентиляции является полная замена воздуха на кухне в течение 30 минут. Соответственно, расчет начинают с определения объема пространства кухни по формуле V=a*b*c, где а – длина, b – ширина, c – высота. Если кухня неправильной формы, то её условно разделяют на несколько кубических зон и для каждой делают расчет объема отдельно. Получается, что кухня площадью в 8 м² с высотой полотка 2,5 м (стандарт для «хрущевок») имеет объем 20 м³. И минимально необходимая производительность вентиляции должна составлять от 40 м³.

Цены на модельный ряд вытяжек для кухни

~~Вытяжка~~

Таблица 1. Потенциальная производительность вентиляции при заданном диаметре воздуховода.

Диаметр трубы круглого сечения (в мм)	Потенциальная производительность (в м3*ч)
125	88,3
180	383
200	226
250	353

Указанные данные актуальны при принудительной вентиляции с минимальной скоростью вращения вентилятора (порядка 300 – 500 оборотов в минуту). Но в современных вытяжках производительность, как правило, в разы выше и достигает показателей свыше 500 м³ в час.

Расчет объема параллелепипеда производится по формуле, известной ещё со школы: длину умножить на ширину и на высоту комнаты

Если речь идет об установке вытяжки в кухне многоквартирного дома, то там общая производительность системы будет выше, так как по умолчанию в вентиляции имеется фиксированный поток воздуха (со скоростью движения в районе 1 м/с).

Необходимость в принудительной циркуляции воздуха

90% современных вытяжек имеют встроенный вентилятор, создающий поток воздуха в направлении раструба. Ставить дополнительный вентилятор можно лишь в тех случаях, если общая протяжность трубы к вентиляционному выходу составляет свыше 10 метров. В этом случае лопасть монтируется для компенсации снижения производительности на каждый погонный метр.

Если же вытяжка соединена с вентиляционным выходом трубой всего до 1 м, то можно обойтись и без принудительной циркуляции. Главное – своевременно выполнять очистку фильтров (по рекомендациям производителей это нужно выполнять каждые 6 – 12 месяцев или же полностью заменять картридж с фильтром).

Вентилятор в вентиляционную трубу устанавливать не имеет смысла, если такой имеется в самой вытяжке. Он и обеспечит принудительную циркуляцию воздуха

Оптимальный вариант трубы под вытяжку – не более 3 метров при отсутствии коленных переходов. В этом случае её производительность будет такой, как и указывает в инструкции производитель без дополнительных потерь (при условии, что вентиляционный выход не загрязнен).

Практические советы по монтажу труб под вытяжку

При монтаже труб под кухонную вытяжку следует придерживаться следующих рекомендаций, с их помощью можно минимизировать потерю производительности:

Не размещать воздуховод на противоположной стороне стены от имеющегося отверстия вентиляции. В идеале же газовую плиту размещают ровно под вентиляционным выходом, можно с корректировкой в сторону на 1 – 2 метра.
Заблаговременно планировать траекторию прокладки воздуховода. Главное требование – минимизировать количество коленных переходов, так как каждый из них снижает производительность вентиляции на 10 – 20%.
Минимизировать протяжность вентиляционной трубы. Чем она меньше – тем выше общая производительность вытяжки.
Обязательно монтировать клапан обратного хода. В противном случае неприятный запах из вентиляционной системы будет попадать в кухню, а далее распространяться по всему жилому помещению. Избежать это можно только постоянно включенным вентилятором, но его ресурс ведь ограничен (в среднем – 3 тысячи часов).
Обеспечить нормальную естественную вентиляцию помещения. В квартирах она и так предусмотрена ещё на этапе строительства, а вот в частных домах может потребоваться монтаж приточно-вытяжной вентиляции. Но без притока свежего воздуха с улицы вытяжка попросту не сможет «отсасывать» воздух изнутри.
При монтаже пластиковых, стальных труб или коробов хомуты монтируются на каждые 2 погонных метра максимум (а также на всех коленных переходах). При использовании гофрированных труб допускается крепление хомутов с шагом до 4 метров.
Если шум от вентиляции слишком высокий, то уменьшить его можно с помощью гипсокартонного короба. Если и этого будет недостаточно, то вовнутрь короба набивают минеральную вату (она не пожароопасная в отличии от тех же опилок или пенопластовых шариков, хоть и стоит дороже).

Каждое такое колено в вентиляционной трубе уменьшает производительность вытяжки на 10 — 20%. Поэтому следует минимизировать количество переходов и изгибов к минимуму

А что касательно скрытия видимых труб вентиляции, то на этот счет можно рассматривать следующие варианты:

Монтаж декоративного короба. В его основе можно использовать гипсокартон. Но желательно конструкцию делать разборную, чтобы иметь возможность в будущем произвести обслуживание вентиляционной системы.
Маскировка фальш-стеной. Данный вариант актуален, если монтаж вентиляционной трубы проводится на этапе ремонта кухни.
Покраска. Вариант уместен при использовании пластиковых воздуховодов. Цвет подбирают опираясь на уже используемый дизайн интерьера кухни.
Монтаж мебельного козырька. Подвесные шкафчики и прочие элементы гарнитура крепятся с отступом от потолка на 15 – 30 см. Сразу над ними монтируется козырек со светодиодной подсветкой, выше него же прокладываются коммуникации. Над козырьком можно спрятать не только вентиляционную трубу, но и газовую, водопровод, электропроводку и так далее.
Монтаж двухуровневого гипсокартонного потолка. Выглядит привлекательно, но всю конструкцию будет удерживать металлические профиля.
Маскировка вентиляции с помощью навесного шкафчика. Дешево и сердито, но в самом шкафчике что-нибудь хранить уже не получится.

Видео — Монтаж воздуховода для кухонной вытяжки

Оптимальный вариант в каждом отдельном случае подбирается индивидуально.

Смонтировать вентиляционную трубу под вытяжку и более 10 метров — не проблема. Но рекомендуется делать её максимально короткой

Пошаговый монтаж вытяжки и вентиляционной трубы на кухне

Монтаж вытяжной вентиляции на кухне следует выполнять по следующему алгоритму:

Рассчитать необходимую производительность вентиляции. Для этого потребуется узнать общий объем кухни.
Приобрести вытяжку. Желательно, чтобы выходной диаметр раструба в ней соответствовал диаметру выходного отверстия вентиляции в стене.
Составить план-схему прокладки труб под вытяжку. Необходимо делать её протяжность минимальной, по возможности не использовать коленные переходы (один будет обязательно – у вентиляционного отверстия в стене).
Установить вытяжку над плитой. Оптимальная высота – 2,2 – 2,4 метра от пола или 1,2 метра от самой плиты (при её условной высоте в 1 метр).
Подвести трубопровод по ранее составленной схеме.
Установить клапан обратного хода, переходники, закрепить трубы с помощью хомутов.
Проверка герметичности системы. Отсутствие движения воздуха на швах можно определить с помощью небольшой газетной бумажки. Если трубы стальные или алюминиевые, то с помощью горящей свечки.

Вариант маскировки вентиляционного канала в гипсокартонный короб. Не сильно удорожает всю конструкцию, но дизайн кухни при этом не будет испорчен

Итого, под вытяжку оптимальный вариант – это трубы круглого сечения. Если позволяют финансы, то можно покупать стальные трубы такой же конструкции. Гофрированные используются лишь при необходимости максимально сэкономить на обустройстве кухни. Самый распространенный диаметр труб под вытяжку – от 100 до 240 мм (производятся с шагом в 10 мм).

Так же, вам будет интересна статья: Как установить вытяжку над газовой плитой.

Красивая стильная кухня-столовая — необходимость для каждой семьи, но она требует тщательной уборки. Времена, когда кухню просто перебеливали и перекрашивали каждый год, канули в прошлое. Процесс приготовления пищи всегда сопровождается выделением влаги и продуктов сгорания, оседающих на стенах, мебели, потолке. Избавиться от этой проблемы помогает вытяжка.

Зато возникает другая проблема: вытяжка и труба для вытяжки на кухне выглядят не очень эстетично, их стараются замаскировать и выполнить максимально компактными. Мы приветствуем нашего дорогого постоянного читателя и предлагаем статью о том, как выбрать и смонтировать воздуховод от вытяжки своими руками.

Применение вентиляционных труб в быту

Жилые дома должны иметь вентиляцию. Человек в процессе дыхания выделяет углекислый газ и влагу, приготовления пищи — влагу, копоть, жир, углекислый газ, санитарные приборы — много влаги. Влага оседает на стенах и мебели, что приводит к образованию плесени. Углекислый газ и продукты сгорания, запахи от приготовления пищи приводят к быстрой утомляемости, раздражению дыхательных путей, ухудшению самочувствия, уменьшению работоспособности. Часть образующихся при жарке веществ — канцерогены.

В старых домах советской постройки с небольшими квартирами и неплотными дверьми вентиляция на кухне и в ванной одновременно удаляла и часть воздуха из жилых комнат. Короба вентиляции при этом встраивались в конструкции здания. В частных домах вентилирование не предусматривали вообще — ситуацию с углекислотой спасала печь с дымоходом: воздух для топки печи забирался из дома и удалялся вместе с продуктами сгорания топлива за пределы жилого помещения. В дома и квартиры свежий воздух поступал через неплотности в деревянных окнах и дверях. Гарь и копоть просто оседала на стенах и потолке — их приходилось каждый год белить.

В квартирах встречаются вентканалы в кухонных вытяжках, дополнительной вентиляции ванных и санузлов.

В современных домах, помимо вытяжки, часто монтируют дополнительные системы вентиляции — вытяжной и приточно-вытяжной. В пассивных и энергоэффективных домах устройство приточно-вытяжной вентиляции с рекуперацией тепла является обязательной составляющей конструкции дома.

Отличия кухонной вытяжной системы от вентиляции

Кухонная вытяжка является местной вытяжной вентиляционной системой с искусственным побуждением и принципиально от вентиляции ничем не отличается. Есть отличия от общеобменной внутриквартирной вентиляции: общеобменная вентиляция в многоквартирных домах проектируется с естественным побуждением и работает без участия вентиляторов. Кроме того, общеобменная вентиляция служит для обеспечения воздухообмена во всей квартире, а вытяжка удаляет загрязненный воздух в конкретном месте и только тогда, когда необходимо.

Важность воздуховода для кухни

Существующая общеобменная вентиляция не удаляет продукты горения и испарения конкретно от плиты, она служит для замены воздуха во всем объеме помещения.

Современных хозяек такая ситуация не устраивает. Нам хочется качественного и долговечного ремонта на кухне, у работающей женщины нет времени регулярно отмывать стены, потолок и мебель. Спрос рождает предложение — появились местные вентиляционные установки над кухонными плитами — вытяжки. Но загрязненный воздух необходимо удалять за пределы помещения, и эту функцию выполняют воздуховоды.

Плюсы и минусы

Плюс воздуховода один: удалить углекислый газ, воду и копоть без него нельзя.

Минусы воздуховодов:

Занимают место.
Портят интерьер кухни.
При некачественном монтаже усиливают шум вентилятора.
Требуют регулярной мойки снаружи и периодической очистки внутри.

Всегда ли можно устанавливать вытяжку?

Возможны ситуации, когда установка вытяжки запрещена правилами эксплуатации газовых приборов.

Если в одном помещении с вытяжкой находится газовый водонагреватель (колонка) или газовый отопительный котел с открытой камерой сгорания, вытяжку с удалением воздуха (циркуляционную) устанавливать нельзя. Удаление продуктов горения из котла происходит без принудительного побуждения, при включении вентилятора вытяжного устройства может произойти опрокидывание тяги и заброс в помещение токсичных продуктов горения.

Допускается установка проточного вытяжного устройства, только если установлен котел с закрытой топкой (с коаксиальным дымоходом и забором воздуха для горения с улицы).

Можно устанавливать устройства циркуляционного типа с фильтрами, очищающими воздух от жира и копоти.

Можно ли обойтись без воздуховода

Вытяжки выпускают проточные и циркуляционные:

Проточные удаляют отработанный воздух из помещения.
Циркуляционные очищают воздух без удаления из помещения.

Циркуляционные вытяжки устанавливаются над плитой, воздух проходит через корпус с угольным фильтром и очищается от жира. Для этих устройств воздуховоды не нужны, они компактны и легко монтируются. Но у них есть другие недостатки — необходимость частой смены фильтров, недостаточная очистка воздуха, отсутствие удаления влаги и углекислого газа.

Виды: материалы и характеристики

Для монтажа небольших домашних вентсистем промышленность выпускает широкий ассортимент труб и комплектующих.

Воздуховоды для бытовой вентиляции подразделяются:

По материалу — из пластика, алюминия или оцинкованной стали.
По форме — квадратные, прямоугольные, круглые.
По степени гибкости — гибкие или жесткие. Гибкие короба изготавливают из гофрированного алюминия или оцинкованной стали. Жесткие воздуховоды из металла не применяются из-за сложного монтажа и сложности изготовления труб из оцинковки небольших размеров (от 100 до 150 мм в диаметре или длине стороны сечения). Алюминиевые трубы подходящих размеров дороги, особых преимуществ в их установке нет, поэтому их тоже не применяют для кухонной вытяжки.

Пластиковые

Пластиковые воздуховоды бывают круглые, квадратные и прямоугольные с гладкой поверхностью. Бывают белые и окрашенные в разные цвета — легко подобрать оттенок, подходящий к мебельному гарнитуру или обоям.

Пластиковые короба очень гладкие — их легко мыть, внутри меньше скапливаются жир и копоть. Гладкие стенки обеспечивают наименьшее сопротивление воздуха — поэтому такие трубы меньше вибрируют и шумят. Пластиковые короба самые малошумные по сравнению с гофрой.

Срок службы составляет не менее 10 лет.

Из гибкой гофрированной алюминиевой трубы

Очень практичный вариант воздуховода — гофрированная алюминиевая труба круглого сечения. Гибкую трубу удобно монтировать, для нее не требуются поворотные элементы — ее можно просто изогнуть. Алюминиевая труба долговечна, но ее очень сложно очистить от оседающих на стенках жира и копоти. Гофрированная внутренняя поверхность создает большое сопротивление току воздуха, трубы больше шумят при работе вытяжки.

Металлическая

Гофротруба может быть из оцинкованной стали. Такая труба немного жестче и прочнее, но в остальном ее монтаж так же прост, как и для алюминиевой гофры.

Места с поврежденным цинковым слоем ржавеют, жесткость трубы усложняет ее монтаж, поэтому стальную гофру для внутренних бытовых систем вентиляции применяют редко.

По степени гибкости

Алюминиевая гофра пластичнее стальной, ее легче изгибать, растягивать и сжимать.

Пластиковые воздуховоды применяются только жесткие, гофрированные трубы из пластика не подходят для транспортировки горячего воздуха.

Преимущества пластиковых и металлических воздуховодов

Преимущества пластиковых коробов:

Маленькое трение воздуха и потери мощности при прохождении воздуха по трубам.
Легко моются; меньше оседают жир и копоть.
Красиво вписываются в интерьер.
Выпускается много разновидностей комплектующих, позволяющих собрать систему любой конфигурации.

Преимущество металлической гофры:

Требуется меньше переходников и уголков; плавные повороты меньше снижают эффективность системы.
Возможность растягиваться и сжиматься облегчает монтаж.
Небольшая цена.

Какой вариант лучше

Лучше пластиковые короба — у них меньшее сопротивление потоку воздуха, они лучше вписываются в интерьер и моются.

Но в некоторых случаях при скрытой прокладке необходимы гибкие гофрированные трубы.

Советы по выбору

При выборе типа трубы руководствуются в первую очередь эстетическими соображениями. Перед тем как сделать выбор, определяют, будет короб монтироваться открыто или закрываться мебелью, коробом, фальшстеной, подвесным потолком.

Гофрированные блестящие трубы портят кухонный интерьер, чаще при открытой прокладке воздуховодов выбирают гладкие пластиковые трубы — они легко моются и бывают окрашены в нужные цвета — белый или цветной под потолок или стены. Короба прямоугольного и квадратного сечения лучше вписываются в интерьер, круглые пластиковые короба имеют минимальное сопротивление току воздуха.

При скрытой прокладке выбирают гофрированные трубы — их легче монтировать, не нужны переходники, уголки, их легче изогнуть при обходе препятствий и для поворота. Для маскировки металлических труб понадобятся дополнительные затраты. В случае возникновения проблем добраться до скрытой трубы будет сложно.

Диаметр и форма

Диаметр круглой трубы должен быть равен диаметру выходного патрубка кухонной вытяжки.

Минимальное сопротивление движению воздуха оказывают круглые короба.

Идеальная форма для воздуховода — прямая. Острые углы при монтаже воздуховодов недопустимы.

Размеры и сечение

Сечение квадратной или прямоугольной трубы должно быть равным по площади сечению круглого патрубка вытяжки. Заужение сечения приведет к ухудшению работы системы, перегрузке вентилятора, усилению шума, вибрации и ослаблению креплений. Лучше взять трубу с небольшим превышением площади сечения. Большое превышение сечения приведет к увеличению расходов и сложностям с маскировкой трубы.

Небольшое заужение сечения допустимо только в том случае, если мощность вентилятора взята «с запасом» и вытяжку включают на максимальную мощность редко.

Оптимальная длина воздуховода не более 3 метров. При большей длине воздуховода необходимо увеличить мощность вентилятора.

Диаметры гофрированной трубы, применяемой в бытовой вентиляции: 100 мм, 125 мм, 150 мм.

Размеры пластиковых коробов: 80×80 мм, 100×100 мм, 125×125 мм, 55×110 мм, 50×120 мм, 60×204 мм, 90×220 мм.

Диаметры пластиковых труб: 100 мм, 125 мм, 150 мм, 200 мм.

Расчет минимально необходимого размера

Расчет сечения короба вытяжки не нужен. Сечение должно быть равно сечению выходного патрубка вытяжки. Если вытяжка приобретена с запасом по мощности и включение ее на максимальную мощность не планируется, то сечение можно заузить.

Рассчитывается минимальное сечение по формуле:

Sмин=Sраб *(QрабQмакс), где

Sмин — минимальное возможное сечение.
Sраб — паспортное сечение патрубка вытяжки.
Qраб — требуемый объем удаляемого воздуха.
Qмакс — максимальный объем удаляемого воздуха (по паспорту вытяжки).
Qраб рассчитывается по формуле:
Qраб = объем кухни х 12 раз х 1,3 в м³.

В соответствии с санитарными нормами, 12 — коэффициент воздухообмена (воздух в кухне должен смениться 12 раз за час), 1,3 — коэффициент потерь мощности в воздуховоде и вентиляционной шахте.

Правила подключения для всех типов труб

Рекомендации:

Воздуховод должен быть тщательно загерметизирован на всех стыках.
Система должна содержать минимальное количество переходников, поворотов, сужений — они приводят к уменьшению эффективности.
Короба должны быть надежно прикреплены к стенам и потолкам с помощью специальных хомутов. Если короба будут подвижны, то система будет вибрировать, повысится уровень шума и нарушится герметизация.

Правила прокладки воздуховода от вытяжки до отверстия вентшахты

Для правильной прокладки воздуховода необходимо по возможности выбрать кратчайший путь от вытяжки до отверстия в вентиляционной шахте. Если воздуховод слишком длинный, нужно рассмотреть другой возможный путь отвода загрязненного воздуха — например, на улицу.

Форма воздуховодов должна иметь минимум поворотов. Каждый поворот канала на 90° снижает эффективность вытяжки на 10%. По возможности необходимо производить плавный поворот трубы с помощью двух отводов на 135° или разноугловых колен (см. 6 на рис.). Нельзя производить поворот короба под острым углом — это полностью остановит движение воздуха в трубопроводе.

Если длина воздуховода слишком велика, необходимо с помощью специалистов пересчитать потери мощности в воздуховоде и необходимую мощность вентилятора.

Особенности и нюансы монтажа своими руками

Монтаж вентиляционных труб от вытяжки — несложная задача, вполне посильная для домашнего мастера даже с небольшим опытом работы. При внимательном следовании нашим советам монтаж коробов вентиляции пройдет без проблем.

Необходимые инструменты и материалы

Для выполнения работы понадобятся:

Дрель.
Шуруповерт.
Ножовка или болгарка.
Герметик.
Короба, отводы, переходники нужного сечения.
Обратный клапан.
Вентиляционная решетка для подключения коробов к вентиляционной шахте.

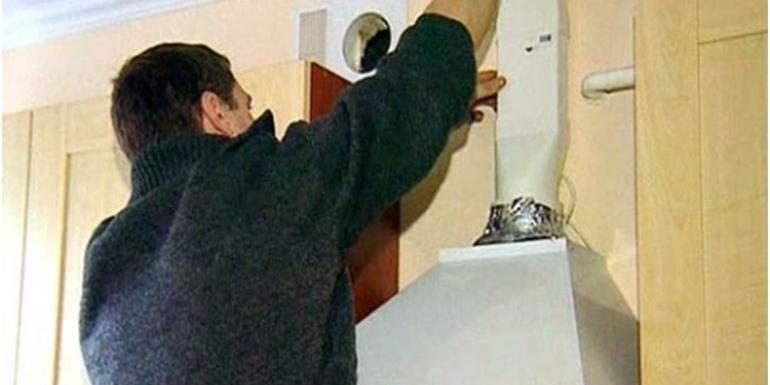

Установка воздуховода внутри помещения

Для монтажа коробов необходимо тщательно разметить и измерить весь маршрут прохождения системы. Решетку на отверстии в шахте демонтируют, при необходимости очищают шахту от пыли, копоти и паутины.

После установки вытяжного оборудования соединяют короб с патрубком вытяжки. Все стыки промазывают герметиком. Термостойкий герметик не нужен — температура отводимого воздуха не слишком велика.

Затем монтируют систему, вставляя отдельные элементы один в другой. Трубы укорачивают до нужной длины, обрезая с помощью ножовки или болгарки. Короб закрепляют на стене при помощи специальных держателей или хомутов. Расстояние между креплениями — не больше 500 мм.

Решетку крепят к стене шахты дюбелями. Практичнее использовать решетку с отверстием для короба и отверстием для естественной вентиляции. В системе должен быть установлен обратный клапан — при неработающей вытяжке он будет препятствовать поступлению воздуха из вентшахты назад в помещение.

Для монтажа системы используют только трубы, адаптеры и соединители промышленного производства — не стоит изобретать велосипед, промышленность выпускает фитинги для любой геометрии венткоробов и переходы от круглой трубы к прямоугольной.

После монтажа системы ее испытывают:

Если обнаружена негерметичность, промазывают щель герметиком.
Если при соприкосновении системы с какими-либо конструкциями возникает дребезжание, в этом случае необходимо проложить прокладку из пенополистирола или вспененного полиэтилена.

Теплоизоляция труб на чердаке

В воздуховоды не должна попадать вода. Вентилятор при попадании воды быстро выйдет из строя. Для того чтобы влага не оседала на стенках вентиляционных труб и коробов, необходимо сделать утепление. Для этого используют плиты из вспененного пенополиуретана или минваты. Сверху утеплитель закрывают рубероидом или стеклотканью и закрепляют проволокой.

Как спрятать технику

Вытяжку можно закрыть декоративным экраном или имитацией кухонного подвесного шкафчика.

Как спрятать трубы от вытяжки на кухне

Вариантов сокрытия труб существует несколько:

Зашивка конструкциями подвесного потолка.
Прокладка через кухонные шкафчики.

Прокладка над шкафчиками и закрытие декоративным экраном.
Окраска или декор под цвет стен и потолка.
Закрытие декоративными коробами.

Закрытие экраном, имитирующим стену, например, из гипсокартона.

При устройстве коробов за фальшстеной или подвесным потолком следует учитывать тот факт, что разобрать и почистить или отремонтировать систему будет непросто — придется разбирать стенку или демонтировать потолочные конструкции.

Обустройство вытяжки без короба

Вытяжки циркуляционного типа компактнее, чем проточные, монтаж их проще. Вытяжку без труб просто крепят к стене или подвешивают к потолку (если плита размещена посреди кухни на острове).

Видео

Все тонкости монтажа короба от вытяжки можно увидеть на нашем видео:

Варианты вывода воздуховода

Существует несколько вариантов использования и подключения воздуховода в кухне:

К одному воздуховоду подключить одну или две точки забора воздуха.
Вывести короб на улицу или в вентиляционную шахту.

В любом случае в помещении должна работать общеобменная вентиляция.

С одним входом

При подключении к вентиляционной системе одной точки забора воздуха должна быть предусмотрена возможность работы естественной вентиляции. При наличии на кухне двух вентиляционных шахт вытяжку подключают к одной из них, во второй шахте оставляют отверстие (с решеткой) для естественной вентиляции.

Если шахта одна, то возле входа трубы вытяжки в вентиляционную шахту устанавливают тройник с возможностью переключения между вытяжкой и отверстием для естественной вентиляции. Бывают решетки с отверстиями для естественной вентиляции и обратным клапаном, не пропускающим воздух из шахты назад в помещение.

С двумя входами

Если возникла необходимость подключения двух точек забора воздуха к одной системе, то между тройником и вентиляторами должны быть установлены обратные клапаны, иначе вентиляторы будут мешать друг другу работать. Желательно также не включать вентиляторы одновременно. Возле решетки устанавливают третий обратный клапан.

На улицу

Если вы приняли решение вывести короб на улицу, то необходимо закрыть выходное отверстие решеткой, чтобы в трубу не попадали птицы или животные. Необходимо также установить обратный клапан для предотвращения попадания холодного воздуха внутрь помещения.

Заключение

Мы прощаемся с нашим уважаемым читателем и желаем ему удачи в монтаже вытяжки и коробов вентиляции на кухне. Надеемся, что наша статья поможет вам сориентироваться в выборе труб для системы вентиляции, быстро и качественно ее смонтировать. Подписывайтесь на канал, делитесь полезностями в соцсетях, приводите друзей на наш сайт.

Любая хорошая хозяйка мечтает обустроить кухню так, чтобы она была оснащена необходимыми элементами для удобства и комфорта. Без хорошей вытяжки с воздуховодом на кухне никак не обойтись — эта техника помогает быстро убрать запахи, которые исходят от свежеприготовленной пищи. Воздухопроводы являются одним из важнейших элементов системы вентиляции, что объясняет их актуальность. Прежде чем начать работы по установке, нужно тщательно изучить все нюансы.

Отличия вытяжки от вентиляционной системы

На первый взгляд, трудно сказать, чем отличается вытяжка на кухне от вентиляции. Чтобы найти ответ, нужно подробно разобраться в терминологии.

Санитарными требованиями на сегодняшний день предусмотрен монтаж в жилых помещениях специальных агрегатов, обеспечивающих должный уровень воздухообмена. Для выполнения этих норм в многоэтажных постройках обустраивают вентиляционную систему. Последняя представлена в виде заранее продуманной цепочки каналов, которые располагаются в стенах и способствуют отхождению воздушных масс на крышу.

Непосредственно каналы вентиляции нужны для вывода за пределы жилой постройки отработанных воздушных потоков. В свою очередь свежий воздух естественным образом поступает в помещение через стыки и щели в оконных и дверных проемах. Однако нужно учитывать тот факт, что подобная система не в состоянии быстро устранять различные неприятные запахи, которые зачастую появляются в процессе готовки на кухне.

Чтобы избавиться от подобных неприятностей, осуществляется монтаж специальной системы вентиляции, которая функционирует в принудительном порядке. В простонародье ее именуют «вытяжкой». Принцип действия таких устройств немного отличается — они поглощают пары, исходящие от варочных поверхностей, а затем с помощью воздуховода выводят их в специальный канал вентиляционной системы.

Гибкие и жесткие изделия

Существует множество различных видов воздуховодов для вытяжки на кухне. Например, все изделия можно классифицировать по материалам, из которых они изготовлены. От этого качества напрямую зависит конечная стоимость продукции, а также ее эксплуатационные характеристики. Однако это далеко не единственный фактор, по которому разделяют воздухопроводы.

Все виды конструкции делятся на 2 типа:

Гибкие — можно размещать под различными углами. При необходимости их допустимо сжимать или растягивать (конечно же, в пределах разумного). Однако следует учитывать, что слабо вытянутый воздуховод гораздо лучше сопротивляется воздушным потокам. Это способствует снижению эффективности вентиляционной системы в целом. Подобные конструкции зачастую производят из алюминия. Основной недостаток заключается в том, что специалисты не советуют делать гофрокороб длиной более 3 м. Это обусловлено тем, что каждый лишний метр будет снижать производительность системы на 10%.
Жесткие конструкции характеризуются простотой сборки. Кроме того, внутренняя поверхность таких изделий гладкая и ровная. Цена на эти модели гораздо выше, однако их положительные свойства оправдывают стоимость.

Рекомендуем ознакомиться: Разновидности и устройство вентиляционных каналов

Виды по форме

Воздухопроводы можно классифицировать по форме. На сегодняшний день имеется несколько вариантов изделий:

Округлые — являются менее универсальными по сравнению с квадратными. Их можно устанавливать в помещениях с высокими потолками. Это требование объясняется большими габаритами конструкций. Если выходное отверстие сделано в форме прямоугольника, потребуется использование специальных переходников нужного сечения.
Квадратные и прямоугольные воздуховоды для вытяжки на кухне используются чаще всего. Многие хозяева отдают предпочтение именно этой форме ввиду того, что такие конструкции можно расположить непосредственно за шкафчиками на кухне. Из-за этого свойства есть возможность проложить систему от вентиляционной шахты к вытяжке по любой траектории. Прямоугольные конструкции идеально впишутся в помещение любой высоты. Помимо этого, модели характеризуются презентабельным внешним видом. Такие агрегаты зачастую имеют меньшую производительность по сравнению с другими видами.
Для овальных изделий характерны преимущества и недостатки округлых конструкций.
Плоские воздухопроводы являются одним из видов прямоугольных изделий. Ввиду незначительных размеров они практически незаметны.

Прямоугольные конструкции следует выделить отдельным пунктом. Производители выпускают такие изделия разных размеров:

110х55 мм — используются для вытяжных систем с производительностью не больше 300 м³/ч;
120х60 мм — применяются для вытяжек мощностью до 350 м³/ч;
240х60 мм — идеальный вариант для работы в комплексе с высокопроизводительными аппаратами, выдерживают мощность не более 1000 м³/ч.

Классификация по материалам

Воздухопроводы для оборудования вытяжной системы делают из различных материалов. Чтобы определить, какой из них лучше выбрать для конкретного случая, нужно изучить характеристики всех представленных на рынке агрегатов.

Конструкции из пластика

На сегодняшний день наиболее востребованными считаются пластиковые воздуховоды для кухонной вытяжки. Они бывают круглыми и прямоугольными. Последние выглядят довольно эстетично и аккуратно. В свою очередь монтаж круглых изделий осуществляется проще и быстрее (в подобных ситуациях не требуется использовать переходники, чтобы соединить воздухопровод с вытяжкой). Основные достоинства изделий из пластика:

устойчивость к ржавчине;
простота сборки;
низкая стоимость;
гладкая внутренняя поверхность минимизирует риск накопления жировых и прочих загрязнений;
малый вес, благодаря которому гораздо проще осуществить монтаж;
отсутствие шумов во время работы вытяжки.

Из минусов пластиковых воздуховодов для вытяжки на кухне можно выделить то, что зачастую для монтажа требуется использование переходников и других элементов для коммутации. Кроме того, не рекомендуется подвергать изделия воздействию очень высоких температур, ведь при таких обстоятельствах из пластика начнут выделяться вредные вещества.

Стальные и алюминиевые агрегаты

На втором месте в рейтинге популярности находятся изделия из алюминия. Из этого материала также производят конструкции для оборудования вентиляционной системы. Основные преимущества:

Рекомендуем ознакомиться: Встраиваемые вытяжки для кухни шириной 50 см

алюминий является простым и универсальным материалом;
изделия стоят дешево;
быстрый и простой монтаж;
конструкции устойчивы к воздействию высоких температур.

Однако алюминиевые воздухопроводы, как и любые другие изделия, имеют ряд недостатков. Некоторые из них:

Материал имеет высокую теплопроводность. В комнате, где установлен воздуховод из алюминия, часто наблюдается скопление конденсата.
Непрезентабельный внешний вид. Зачастую подобные агрегаты скрывают в кухонных шкафчиках или маскируют с помощью специальных коробов.
Алюминий не отличается высокой прочностью, из-за механического воздействия может подвергаться деформациям.

Нередко можно встретить стальные воздухопроводы. В большинстве случаев для изготовления подобных конструкций применяется оцинковка или нержавейка. Если говорить о применении в домашних условиях, здесь хорошо показали себя оцинкованные изделия. Однако важно отметить, что подобные агрегаты уже не пользуются популярностью, как раньше. С каждым годом воздуховоды из стали становятся менее востребованными. Основные достоинства подобных моделей:

Относительная дешевизна.
Ровная основа, которая не препятствует прохождению потоков воздуха. Кроме того, в гладких изделиях не скапливаются пылевые отложения и нагар.
Изделия из стали не подвергаются деформациям под высокотемпературным воздействием. Помимо этого, в окружающую среду не выделяются вредные вещества.

Несмотря на ряд очевидных преимуществ, стальные агрегаты имеют и некоторые недостатки. Последние являются причиной снижения спроса на изделия.

Некоторые минусы:

для крепления на стенах требуются максимально устойчивые и надежные элементы фиксации;
для сборки нестандартного воздуховода потребуется дополнительно резать металлические трубы;
большой вес (особенно по сравнению с пластмассовыми конструкциями), поэтому самостоятельно провести монтаж не получится;
для герметизации каналов потребуется использование специальных средств;
в процессе эксплуатации ощущается сильный шум.

Особенности установки

Монтаж воздухопровода без труда можно провести самостоятельно. В этом плане наиболее простым решением является использование гофрированных изделий. Последние следует разрезать на детали нужной длины, а затем соединить с элементами вытяжки и вентиляционной шахты на кухне. Простую решетку рекомендуется заменить на ту, которая имеет встроенный соединительный патрубок. В подобных случаях для фиксации используются специальные хомуты. Для достижения максимальной прочности места соединений обрабатывают герметиком.

Аналогичным образом осуществляется установка воздуховодов из ПВХ. Ножовкой по металлу нужно разрезать трубу на отдельные детали требуемых размеров, затем с помощью специальных переходников осуществить их коммутацию с элементами вытяжки. Труба должна входить в патрубок не менее чем на 5 см. Места соединений в обязательном порядке необходимо промазать герметизирующим составом.

Если установить на кухне слишком мощную вытяжку, может наблюдаться обратная тяга: в комнату будут попадать запахи из вентиляционной шахты. Подобный эффект может происходить при использовании особо мощных агрегатов, производительность которых составляет 600−700 м³ воздуха в час. Для борьбы с такой проблемой требуется установить обратный клапан. Последний производят в нескольких вариациях:

в виде пластмассового диска на оси;
пленчатый.

Изделие нужно установить вертикально, иначе оно начнет регулярно срабатывать под тяжестью собственного веса.

Чтобы все детали вентиляции на кухне были в одной цветовой гамме, желательно покупать готовые комплекты. Сегодня большинство производителей выпускают наборы, которые состоят из вытяжки, воздухопровода и доборного элемента. Качество материалов играет далеко не последнюю роль. Излишняя экономия чревата тем, что система проработает не больше пяти лет. В то же время высококачественная продукция из ПВХ рассчитана на эксплуатационный период не меньше 30 лет.

Используемые источники:

https://remont-book.com/truba-dlya-vytyazhki-na-kuxne-prakticheskie-sovety-poshagovaya-instrukciya/
https://vseotrube.ru/ventilyatsiya-i-dymohod/vytyazhka-na-kuhne
https://topventilyaciya.ru/ventilyaciya/vidy-vozduhovodov-dlya-vytyazhki.html

Воздуховод для вытяжки на кухне
