Во многих промышленных отраслях — автомобильных, теплотехнических, машиностроительных и др., используется технология выведения газообразного вещества из рабочего пространства, которое снижает их работоспособность. Больше всего это касается системы отопления. В современных системах отопления в промышленных, общественных или жилых зданиях и сооружениях предусмотрено использование одного общего технологического элемента — крана Маевского. Принцип работы данного прибора заключен в устранении не желательного воздуха из рабочей области системы и обеспечении эффективной работы систем отопления.

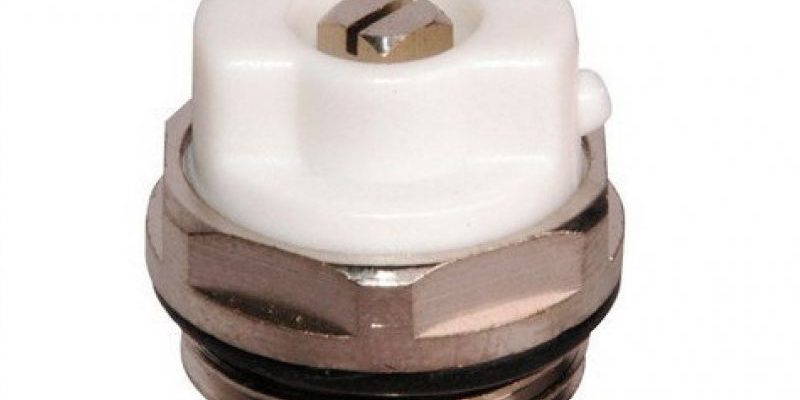

Описание крана Маевского
В каком бы направлении мы не рассматривании клапан Маевского, он имеет соответствие со своим технологическим назначением и регламентом внутри отраслевого стандарта, и является краном для спускания воздуха СТД 7073В из промышленных или бытовых систем отопления.
Название кран Маевского используется только лишь в народе. По государственным стандартам его относят к запорным кранам и называют — игольчатый радиаторный воздушный клапан.
Одна из самых частых проблем, приводящая к нарушению работы отопительных систем, это скапливание воздуха. Образовавшаяся пробка не дает жидкости нормально циркулировать. В следствии чего радиатор с воздухом внутри снижает работоспособность всей системы.
Теплоноситель, который циркулирует в отопительном радиаторе, играет роль обеспечения тепла в холодный период. Но бывает такое, что батареи не прогреваются до конца. Это может происходить из-за того, что в радиаторе скапливается воздух, и он мешает горячей воде заполнить все пространство радиатора. Поэтому, этот воздух нужно как-то убрать от туда. Именно для этого и работает кран Маевского.
Устройство крана Маевского
Как спускать воздух из крана? Его работа основывается на принципе стравливания воздушной пробки в момент ослабления запорного клапана.
Клапан крана Маевского устроен также, как и обычный кран, т. е. открывается и закрывается герметическое соединение из газообразной или гидравлической среды с большим давление в среду с нормальными условиями. Исторический прототип современной конструкции клапана Маевского — это обыкновенный водопроводный кран с седельчатым типом.
Но при использовании обычного водопроводного крана происходила не контролируемая утечка воды из отопительной системы. Для этого нужна была особая конструкция крана, которая бы затрудняла или полностью исключала потерю жидкости из сети отопления. Эта проблема была решена с изобретение крана Маевского, который потерпел большое количество усовершенствований.
Кран Маевского изобрели более 80-ти лет назад. Это очень простое приспособление очень эффективное и надежное. Поэтому она актуально до сих пор.
Кран устанавливают в верхней части отопительных радиаторов. Он может иметь автоматический воздухоотводчик или управляться вручную.
Открывая вентиль на пол оборота, воздух из системы уходит и освобождает место теплоносителю. Это устройство используются для любых видов батарей, даже для старых образцов.
А откуда появляется воздух в системе отопления?
Возникновение воздушных пробок может быть по нескольким причинам:
- при монтаже отопительных систем;
- при ремонтных работах с удалением из системы жидкости;
- при установлении нового радиатора;
- в случае подсоса воздуха в систему в процессе эксплуатации;
- как следствие физического явления (вода выделяет пузырьки воздуха при каких-либо процессах коррозии);
Последнее часто происходит с алюминиевыми батареями в городских постройках.
Устройство и работа крана Маевского
Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.
Металлический корпус крана Маевского сверху отделан пластиковым кожухом, который делает кран современным.
Устройства крана могут быть различных модификаций, но принцип работы всегда одинаков.
Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.
На заметку: Ду — диаметр условного прохода.
Регулировочный винт управляется с помощью специального ключа для крана или обычной отверткой. Ключ для крана четырехгранный, очень компактный, и им удобно работать даже если радиатор находится в месте с затрудненным доступом.
Кран, в отдельных случаях, можно регулировать и без специального инструмента.
Вентиль поворачивается руками, что обеспечивает стравливание воздуха.
Разновидности
Воздухоотделение крана Маевского бывает трех разновидностей, которые различаются по принципу работы и строению:
- Кран ручной. Представляет собой простое приспособление, управляемое в ручную. При не равномерном прогревании батареи кран открывают с помощью ключа или отвертки, а после того, как воздух выйдет из радиатора, заворачиваю его обратно.
- Автоматический кран. Здесь есть отличия в конструкции и принципе работы от ручного. Автоматический кран Маевского латунный в форме цилиндра, но здесь не предусмотрен игольчатый клапан. Вместо этого используют пластиковый поплавок. Принцип работы здесь заключается в том, что поплавок перемещается при наличии воздуха по системе и открывает или закрывает затворник. Вмешательство людей здесь не требуется.
- Кран с предохранительным клапаном. Такой кран принцип работы немного отличается.
Предохранительное устройство контролирует давление в системе. Если давление повышается выше 15 атмосфер, клапан срабатывает и начинает стравливание теплоносителя из системы отопления. Это способствует предотвращению повреждений элементов в системе из-за возможных гидроударов. Установление крана с автоматическим клапаном актуально для отопительных систем с полипропиленовыми и металлопластиковыми трубами, которые не способны выдерживать высокого давления.
При выборе определенной модели крана необходимо учесть такие нюансы радиатора, как:
- В централизованной отопительной системе будет лучше использовать ручной кран, которым в любой момент можно спустить воздух.
- Краны с автоматическим управлением так же не желательно устанавливать в многоквартирных домах с централизованным отоплением. Так как, здесь наблюдается повышенная загрязненность и кран будет периодически забит.
- Автоматический кран используют, в основном, в индивидуальных домовладениях с автономной системой. В такой системе есть поддержание чистоты теплоносителя.
- Автоматика так же устанавливается в места, куда доступ затруднен. Это например, если радиатор располагается в какой-либо нише или углублении, и достать до его торца относительно сложно. Обычная отвертка здесь не поможет.
При выборе следует так же учитывать стойкость материала к коррозии. Множество производителей используют хромированную сталь для производства кранов, которая имеет маленький срок службы. Лучшим материалом для деталей будет латунь и нержавеющая сталь.
Как установить кран Маевского
Кран устанавливается на верхний части батареи с противоположной стороны поступления теплоносителя потому, что это место где накапливается воздух. Так же стоит иметь в виду тонкости различных систем.
На заметку: При вертикальной системе отопления краны следует устанавливать на батареях верхних этажей. Также, они должны быть установлены на все элементы отопления, подводящиеся к стояку ниже оси подключения. А при горизонтальной системе краны монтируют на все радиаторы без исключения.
В случае монтажа крана Маевского на батарею, стоящую на полу, его необходимо разместить в самой высокой точке радиатора. Регулировочный винт направлен вверх.
Как правило, в ванной комнате есть полотенцесушитель, который нагревается за счет циркулирующегося теплоносителя внутри. Здесь устанавливают кран Маевского для полотенцесушителя.
Отсутствие данного клапана в такой системе может привести к воздушным пробкам, которые останавливают циркуляцию как отопительного контура, так и контура горячего водоснабжения. Поэтому наличие данного крана на полотенцесушителях устранит данную проблему.
При монтаже крана Маевского для полотенцесушителя его нужно расположить строго вертикально, используя специальный тройник. Тройник позволит переместить рабочую вертикальную ось в горизонтальное положение. Это положение выполняет требования, прописанные инструкцией. А именно то, что отверстие для стравливания воздуха должно направляться в противоположном направлении от стенки и быть под уклоном вниз.
Сразу по окончании монтажных работ отопительной системы необходимо провести развоздушивание. Потому что в процессе работы воздух в любом случае попадает в радиаторы. Также данное мероприятие нужно проводить включая систему после летнего периода. Ведь воздух может скапливаться и из-за выделения водорода при коррозионных процессах металлического элемента. В радиаторах из алюминия без специального покрытия внутри постоянно наблюдается выделение этого элемента и происходит химическая реакция с теплоносителем.
Особенности эксплуатации
Разберем как же использовать кран Маевского в работе. Для начала поставить под радиатор какую-нибудь емкость и приготовить сухую тряпку. С использованием специального ключа или простой отверткой повернуть запорный винт. При этом поворачивать нужно против часовой стрелки и на половину оборота. Воздух начнет выходить, а затем пойдет вода. Нужно дождаться момента, когда жидкость будет течь не прерываясь. После этого винт закрутить.
Случай, когда воздух был удален, а радиатор остался холодным, свидетельствует о засорении системы.
Для того, что бы почистить засоренную батарею, нужно обратиться за помощью к сантехнику.
На заметку: Если система отопления с насосом, работающим по принципу принудительной циркуляции, то его будет нужно выключить минут за 10 до спускания воздушной пробки. В случае включенного насоса поток воды будет разносить воздух по системе и он не будет накапливаться в верхней части батареи.
Если произошёл засор отверстия крана Маевского, его можно попробовать самостоятельно почистить острым предметом. Также при долгом не использовании крана, регулировочный винт будет трудно вращаться из-за возможных коррозионных образований. При возникновении такой проблемы пользуются таким средством, как спрей-смазка WD-40. Оно очень быстро действует и помогает легко открутить винт.
Также в конце отопительного периода следует смазать винт. При этом не будет разрушения резьбы под воздействием теплоносителя.
Если возникла необходимость заменить кран Маевского нужно использовать два разводных ключа. Один ключ придерживает пробку радиатора, а второй выкручивает кран. Если это не соблюдать, то при выкручивании крана возможно ослабление пробки, что приведет к не герметичности.
Если следить за данным устройством, делать плановую диагностику и чистку, оно прослужит большое количество времени без каких-либо проблем.
Кран Маевского цена
Сейчас рынок сантехники представляет множество видов крана Маевскго. Есть отечественные и импортные производители, а также используется различный материал и комплектующие.
Имеется и металлические и пластиковые краны на любой вкус.
Цена будет зависеть от таких показателей, как:
- тип;
- материал;
- диаметр.
Стоимость крана начинается от тридцати рублей.
Применение крана Маевского для чугунных радиаторов
В чугунном радиаторе в пробке-заглушке нет посадочного отверстия под стандартный клапан. Есть умельцы, которые пытаются установить кран для выведения воздушной пробки просверлив и нарезав резьбу на чугунной заглушке. Но это конструкция может быть сорвана при таком явлении, как гидроудар при повышении давления. Выход из этой ситуации — установление автоматического воздухоотводчика, соответствующего размеру заглушки чугунного радиатора. А также им не страшен засор.
Если в теплоносителе имеются твердые частицы различного мусора, то непосредственно перед краном необходимо установление механического стандартного фильтра для отведения воды.
Кран Маевского в пневматических системах
Техническая особенность крана Маевского — это уникальность конструкции.
Его можно использовать не только для выведения воздуха, но также и жидкости. А именно жидкости из пневматической системы, в которой повышенное давление воздуха. Поступление сжатого воздуха от компрессора в систему, сопровождается большим количеством водяного пара. Специальные устройства вымораживания и различные фильтры отбирают излишнюю влагу. При длительной эксплуатации в трубах может накапливаться большое количество жидкости. Ее скопление происходит в нижней зоне пневматических проводов, а также разбрызгивается по всей системе. Вода не должна попадать на рабочее пневматическое устройство. Вот тут спасением оказывается кран Маевского. Только в данной ситуации его монтируют в нижнюю часть контура. Процесс стравливания начинается с избавления от воды и заканчивается выпуском воздуха. После чего кран закрывают и система вновь герметичная.
Статья размещена в рубрике|подрубрике
Циркулирующий в радиаторах отопления теплоноситель обеспечивает нас теплом в течение холодного периода года. Однако часто возникают ситуации, при которых батарея не прогревается полностью. Возникают они по причине скопления воздуха в дальней части радиатора, который препятствует заполнению радиатора горячей водой. Следовательно, его нужно каким-то образом удалить. Для этой цели применяется кран Маевского, принцип работы которого основан на стравливании воздушных пробок при ослаблении запорного конусного клапана.
Устанавливается кран Маевского в верхней точке радиатора отопления. Управляться он может автоматически или вручную. При открывании вентиля всего на половину оборота, находящийся в системе воздух выходит из нее наружу, освобождая место для теплоносителя. Используется данное устройство на любых видах радиаторов, в том числе старого образца.
Откуда в системе берется воздух?
Воздушные пробки внутри системы отопления появляются неизбежно в следующих случаях:
- когда проводится монтаж новой отопительной системы;
- в случае ремонта системы и удалении из нее воды;
- при установке новых радиаторов;
- при подсосе воздуха в систему в процессе ее работы;
- когда происходит постепенное выделение пузырьков воздуха из воды, что является естественным физическим явлением;
- при наличии коррозийных процессов, которые сопровождаются выделением некоторого количества воздуха. Особенно подвержены таким процессам в городских квартирах алюминиевые батареи отопления.
Устройство и работа крана Маевского
Классический кран Маевского изготавливается из латунных сплавов, отличающихся стойкостью к образованию коррозии. Он представляет собой корпус, внутри которого находится конусный игольчатый клапан. Управляется данный клапан Маевского запорным винтом, регулируемым снаружи. Находясь в закрытом положении, клапан способен надежно удерживать теплоноситель внутри радиатора. При повороте винта в сторону открывается проходное отверстие крана, освобождая находящийся внутри отопительного прибора воздух.
Снаружи металлического корпуса часто имеется белый пластиковый кожух, придающий крану более благородный и современный вид. Устройство изделия может различаться в отдельных его модификациях, но принцип работы крана Маевского всегда остается неизменным. Устройства различаются диаметрами наружной резьбы, благодаря чему удается без проблем подобрать подходящий вариант для любого радиатора. Бывают краны с резьбой 1 дюйм, ¾ или ½ дюйма.
Для управления регулировочным винтом используется ключ для крана Маевского или обычная отвертка. Четырехгранный ключ удобен тем, что занимает мало места, позволяя управлять регулировочным винтом даже в случае нахождения радиатора в труднодоступном месте.
В некоторых случаях работой крана можно управлять и вовсе без использования инструментов. Для этого достаточно рукой повернуть вентиль, обеспечив начало стравливания воздуха.
Разновидности
Существует три разновидности воздухоотводчиков, различающихся между собой принципом действия и конструкцией:
1. Ручной кран Маевского. Это простейшее приспособление, которое управляется в ручном режиме. При обнаружении неравномерности прогрева радиатора кран можно открыть ключом или любой отверткой, а затем, по мере выхода из радиатора воздуха, завернуть кран в обратном направлении.
2. Автоматический кран. Отличием автоматического крана является отсутствие ручного управления его работой. Его конструкция и принцип работы несколько отличаются от функционирования ручного крана. Изготовлен автоматический кран из латуни в виде цилиндра, но игольчатого клапана в его конструкции не предусмотрено. Вместо него используется поплавок из пластика. Как работает кран Маевского с автоматическим управлением? Пластиковый поплавок, в зависимости от наличия в системе воздуха, перемещается внутри крана и управляет открытием и закрытием затворника. Все происходит без вмешательства людей.
Принцип действия автоматического крана Маевского фото выше демонстрирует визуально.
Все автоматические краны имеют возможность ручного управления, чем можно воспользоваться, когда происходит засорение проходного отверстия.
3. Кран со встроенным предохранительным устройством. У такой разновидности крана Маевского принцип его работы несколько отличается от привычного стравливания воздуха. Предохранительный клапан способен контролировать давление теплоносителя в системе. Если давление теплоносителя превысит предельное значение, достигнув 15 атмосфер, клапан сработает и начнет принудительно стравливать теплоноситель из отопительной системы. Тем самым предотвращается повреждение отдельных элементов системы в случае внезапных гидроударов.
Особенно актуальна установка воздухоотводчиков с предохранительными клапанами в системах отопления из полипропиленовых и металлопластиковых труб, которые могут не выдержать повышенного давления.
Особенности выбора
При выборе модели устройства, следует учитывать некоторые особенности радиаторов:
- Для централизованных систем отопления лучшим решением будет использование ручных кранов, которыми в любое время можно стравливать воздух. Автоматические краны нежелательно использовать в квартирах или домах, где работает централизованное отопление. Теплоноситель в таких системах имеет повышенную загрязненность, в результате чего отверстие крана будет постоянно забиваться грязью;
- Краны с автоматическим управлением хороши в частных домах с автономными системами, ведь там поддерживается чистота теплоносителя. Также автоматику рекомендуется устанавливать в местах с затрудненным доступом;
Автоматический воздухоотводчик на батарее - Если отопительный прибор установлен в каком-то углублении или нише, то доступ к его торцу может быть ограничен. В этом случае открутить винт обычной отверткой будет невозможно. Поэтому рекомендуется для такого радиатора применять автоматический кран Маевского. Либо же использовать специальный ключ, который располагается в одной плоскости с батареей;
- во многих помещениях все еще используются чугунные радиаторы старого образца. В этом случае возможно установить ручной кран Маевского для чугунных радиаторов, но лучше воспользоваться специальными автоматическими воздухоотводчиками, изготовленными из латуни, и обладающий значительной прочностью.
Ручной кран Маевского на отопительной батарее из чугуна
Как установить кран Маевского
Установка крана выполняется непременно в верхней части радиаторного устройства со стороны, противоположной поступлению теплоносителя, так как именно в этом месте собирается воздух. Следует учитывать особенности каждой системы. Если в доме смонтирована вертикальная отопительная система, то краны Маевского устанавливаются на радиаторах верхнего этажа. Кроме того, воздухоотводчики устанавливаются на все приборы отопления, которые подводятся к стояку ниже верхней оси подключения.
При использовании горизонтальной системы краны монтируются на все без исключения отопительные приборы, на которых возможно их подключение.
Если установка крана Маевского осуществляется на напольный радиатор, расположенный горизонтально и параллельно поверхности пола, то его размещают в верхней части самой высокой точки радиатора. Регулировочный винт направляется вверх.
Во многих ванных комнатах имеются полотенцесушители, которые нагреваются благодаря циркулирующему внутри них теплоносителю. На таких приборах устанавливается кран Маевского для полотенцесушителя. Монтаж имеет некоторые особенности. Если полотенцесушитель имеет нижнее подключение, то для него уже предусмотрено место для вкручивания крана. А вот для модели, имеющие боковое подключение, необходимо дорабатывать. В подводящую трубу врезается тройник, в который вкручивается кран. Отверстие для выхода воздуха должно быть направлено в сторону от стены. Некоторые модели полотенцесушителей желательно оборудовать даже двумя воздухоотводчиками.
Порядок установки крана на радиатор
1. Перед началом установки крана необходимо слить из системы воду.
2. Выкрутить заглушку, находящуюся в верхней части радиатора.
3. Вкрутить на место заглушки кран. В стандартной комплектации крана предусмотрена резиновая прокладка, обеспечивающая герметичность его установки. Для более надежной герметизации рекомендуется накрутить на резьбу крана ФУМ-ленту или промасленные льняные волокна.
Совет: В процессе установки крана рекомендуется отверстие для выхода воздуха направить немного вниз. В этом положении будет удобнее собирать выходящую из системы воду, которая начнет выходить вслед за воздухом.
Если производится установка крана на старую чугунную батарею, не имеющую отверстия, то выполняется следующая доработка. В чугунной заглушке просверливается отверстие, имеющее немного меньший диаметр, чем у крановой резьбы. Производится нарезка резьбы внутри чугунной заглушки. После этого выполняется примерка и вкручивание крана-воздухоотводчика.
В нашей отдельной статье вы найдете фото установки настенных полотенцесушителей в ванной комнате, а также видео-инструкцию по его самостоятельному монтажу.
Процесс установки расширительного бака для отопления закрытого типа описан в другом материале сайте.
А про самостоятельное изготовление дренажного колодца можно прочитать тут.
Особенности эксплуатации
Рассмотрим, как пользоваться краном Маевского. Для этого желательно подставить под батарею какую-то емкость и запастись сухой тряпкой. При помощи ключа или отвертки запорный винт проворачивается против часовой стрелки на четверть или половину оборота. Из системы с шипением начнет выходить воздух. Когда он выйдет полностью, из крана потечет вода. Необходимо дождаться, пока вода начнет поступать непрерывно. После этого запорный винт можно закручивать.
Если воздух успешно был стравлен, а батарея так и осталась холодной, то это является признаком ее засорения. Для прочистки засоренной батареи придется прибегнуть к помощи сантехников.
Совет: Если отопительная система имеет в своем составе насосы, осуществляющие принудительную циркуляцию теплоносителя, их необходимо отключить минут за 10 до стравливания воздуха. При включенных насосах воздух не будет накапливаться в верхней точке радиатора, а будет разноситься по системе потоком воды.
В случае, если отверстие крана засорилось, его можно прочистить при помощи иголки или другого острого предмета.
Если кран долго не использовался, вращение регулировочного винта может быть затруднено из-за образования на нем коррозии. Если возникла такая ситуация, воспользуйтесь спреем-смазкой WD-40. Уже через несколько минут после нанесения ее на резьбу винта, его можно будет легко открутить. По окончании отопительного сезона желательно смазать регулировочный винт силиконовой смазкой. В этом случае резьба не будет разрушаться от воздействия на нее теплоносителя.
При необходимости замены крана Маевского воспользуйтесь двумя разводными ключами. Одним ключом необходимо придерживать пробку на радиаторе, а вторым — выкручивать кран. Если этого не сделать, то выкручивание крана может ослабить пробку и привести к потере ее герметичности.
Мы разобрали, как спустить воздух краном Маевского из системы самостоятельно и как эксплуатировать устройство с автоматическим управлением. Если обеспечить необходимый уход данному устройству, своевременно его проверять и прочищать, прибор прослужит длительный срок, не доставляя никаких проблем своим владельцам.
Цена на кран Маевского зависит от его типа, материала изготовления, диаметра, и начинается от 30 рублей.
Добавьте страницу в закладки!
Почему батареи могут плохо греть? Основной причиной недостаточного прогрева радиаторов является появление в них воздуха. Именно для этого, более восьмидесяти лет назад, и было придумано специальное приспособление для вывода воздуха из батарей и труб отопления — кран Маевского (или клапан Маевского).
Содержание
Почему появляется воздух в системе отопления.
- Отсутствие полной герметичности системы
- Во время возникновения коррозии
- При образовании утечек
- Попадание воздуха при работе насоса
- Некачественная сборка всей системы отопления
Принцип работы крана Маевского
Кран Маевского — это запорно регулирующая арматура, выполняющая функции воздухоотводчика в отопительных приборах. При его изготовлении чаще всего используется латунь. Кран представляет собой устройство с отверстием для выхода воздуха и вкручиваемым в него винтом. Для герметичности крана при монтаже в отопительную систему на него надевается специальное уплотнительное кольцо.
Управление клапаном производится вручную, посредством регулировочного винта. Регулировку можно произвести обычными отвёртками или специальным ключом.
Принцип работы крана Маевского прост: при выкручивании винта воздух, находящийся в системе, через образовавшийся зазор, стравливается под давлением самой системы.
Клапан Маевского может быть установлен в системы с давлением не выше 1,6 Мпа. Не рекомендуется его установка в системы, в которых возможны гидравлические удары (повышена вероятность возникновения течи)
Помимо простого названия существует и более сложное — радиаторный игольчатый воздушный клапан. Устанавливается кран обычно на радиаторы в пробки-заглушки, имеющие специальные отверстия с резьбой. Либо его монтируют в самых высоких точках отопительной системы.
Различают два типа клапана Маевского: ручной и автоматический.
Автоматический кран Маевского
Главный недостаток автоматического крана — его лёгкая засоряемость. Поэтому не рекомендуется его использование в централизованных системах отопления. Принцип его работы не сложен. Регулировка происходит благодаря поплавку, который открывает клапан Маевского при возникновении в системе воздуха.
Ручной кран Маевского
Установка крана Маевского.
Для установки клапана вам потребуются некоторые инструменты: гаечный ключ, фум-лента, радиаторная пробка.
Главное правило при монтаже крана — он должен устанавливаться в верхнюю пробку радиатора, противоположно стороне поступления теплоносителя.
Последовательность выполнения работ:
- В начале работе необходимо закрыть все вентили батареи и слить всю оставшуюся воду. Желательно производить установку крана летом.
- Выкручиваем из радиатора глухую пробку и устанавливаем новую, под кран. На новой пробке обязательно должно быть уплотнение. Дополнительную герметичность можно добавить фум-лентой, намотанной на резьбу.
- Вкручиваем клапан Маевского, с обязательным наличием уплотнительного кольца.
В процессе проведения монтажных работ следует обратить внимание на наиболее частые ошибки:
- Установку крана Маевского желательно произвести наискосок вниз от стены, что бы избежать забрызгивания стены.
- При регулировке винта следует быть аккуратным, что бы не выкрутить его полностью. До полутора оборотов будет достаточно.
- При установке клапана в старой чугунной батарее — будет лучшим выходом целиком заменить пробку.
Так же клапан Маевского можно установить на полотенцесушитель в ванной.
Как спустить воздух с батареи отопления краном Маевского
Перед стравливанием воздуха, под кран Маевского лучше поставить какую-то ёмкость (таз или ведро), а сам кран чем-нибудь накрыть. (при стравливании воздуха под давлением могут вылетать брызги воды).
- Направьте отверстие, находящееся на корпусе крана, в таз или другую приготовленную емкость. Важно как можно ближе поднести емкость к крану, во избежание брызг на стены и пол.
- Специальным ключем для крана Маевского либо плоской отверткой начните против часовой стрелки откручивать запорный винт на корпусе клапана. Важно: поворачивайте ключ очень плавно
- С шипением и характерным звуком начнет выходить воздух.
- Держите кран в открытом положении до тех пор пока весь воздух не выйдет и вода не польется неприрывно тоненькой струйкой.
- По часовой стрелке плавно закройте кран ключем.
Как спустить воздух без крана Маевского
Как поступить если на батарее просто отсутствует такой кран? Вероятнее всего у вас стоят старые чугунные батареи. А на них раньше монтировали простую заглушку, закрученную на лен. И вероятнее всего она уже покрыта несколькими слоями краски. Удалять ее сложно и в некоторых случаях обратно вы ее не установите.
Но если это единственный вариант как стравить воздух из системы то приготовьте разводной ключ, наждачную бумагу, растворитель и тазик, так же застелите поверхность около батареи тряпками или ветошью.
- Зачистите наждачной бумагой место соединения заглушки.
- Нанесите небольшое количество растворителя на место соединения, спустя 10-20 минут зачистите отошедший слой краски острым предметом
- Далее разводным ключом против часовой стрелки начните откручивать заглушку.
- Если все сделано правильно то Вы услышите характерный звук стравливаемого воздуха.
- По мере затихания звука из соединения начнет сочиться вода, тут и пригодится тазик и тряпки.
- Как только звук прекратится, закручивайте заглушку обратно по часовой стрелке.
- Для большей надежности можете место соединения немного закрасить.
Выбираем клапан Маевского. Преимущества и недостатки.
Все рано или поздно сталкивались с неравномерным прогревом батарей, но мало кто знает, как избавиться от такой неприятности в системе отопления легко и быстро. Люди по старинке продолжают применять разводной ключ или спускать с батарей воду, кто-то постоянно прибегает к помощи специалистов. А чтобы избавиться от постоянных растрат на вызов мастера и не заливать водой половину квартиры всего -то стоит один раз установить кран Маевского и больше не мучиться.
Последствия завоздушивания отопительной системы
- Неправильна работа отопительной системы
- Шум при циркуляции теплоносителя
- Вибрация труб, которая со временем приведем к разгерметизации
- Пробки из воздуха, замедляющие циркуляции теплоносителя или полностью ее останавливающие
- Коррозия внутренней части радиаторов и труб
Кран Маевского в том виде, в котором он существует сейчас, появился аж в 33 году двадцатого века, его задачей является высвобождение отопительной системы от попавшего в нее воздуха, который и мешает теплоносителю заполнять все внутреннее пространство батарей и магистралей. Внутренняя конструкция клапана выполнена в виде конуса, помещенного в конус.
Вот как работает кран Маевского — принцип действия заключается в поднятии иглы, которая отворяет небольшое отверстие диаметром около двух миллиметров, из которого и происходит выход скопившегося воздуха.
«>»>»>»>»>»>»>»>»>
Виды кранов Маевского
Обычный кран Маевского имеет простое устройство, он открывается с помощью четырехгранного ключа или отвертки с плоским наконечником. В связи с особенностями эксплуатации требуется, чтобы кран был установлен в доступном месте, иначе открывать его будет просто неудобно. Существует две разновидности механизма крана – у первого вида выпускное отверстие открывается горизонтально с помощью иглы, во втором виде отверстие находится на боковой поверхности гайки. Для труднодоступных участков отопительной системы давно изобретены автоматические краны Маевского. Они самостоятельно, без вмешательства человека под действием избыточного давления в магистралях отопления способны открывать затвор, как только давление в системе нормализуется, клапан закрывается.
Чтобы избавить себя полностью от контроля радиаторов отопления и избежать возможного выхода из строя системы отопления, используют усовершенствованную версию стандартного крана Маевского.
Это версия крана снабжена предохранительным клапаном, который сам открывает отверстие для спуска воздуха и воды в случае непредвиденного повышения давления в системе. На фото представлены все разновидности крана Маевского.
Причины появления воздуха в отопительной системе
Воздух в системе отопления может появиться по нескольким причинам – из-за неправильного наклона труб, разгерметизации системы, из-за неверного заполнения системы теплоносителем или неплотных соединений конструкций, во время ремонтных работ, по причине коррозии металла, во время полного слива воды или другого теплоносителя. «>»>»>»>»>»>»>»>»>
Установка крана Маевского
Установка крана Маевского возможна, как на старые чугунные радиаторы, так и на современные модели батарей. Кран Маевского для чугунных труб применим, но его установка требует определенной сноровки, так как старые радиаторы на них не рассчитаны. В современных моделях радиаторов при производстве учтены возможности внедрения кранов Маевского различных диаметров.
- Группа безопасности для отопления — особенности устройства, принцип работы и варианты применения (85 фото)
- Греющий кабель для труб — советы по выбору, нюансы применения и особенности эксплуатации (140 фото)
- Гидрострелка для отопления — что это такое, принцип работы и особенности применения устройства (110 фото и видео)
На какой бы радиатор вы не устанавливали кран Маевского, вам придется перед началом работ полностью слить теплоноситель из системы.
Чугунную батарею снимают с крюков, предварительно отсоединив от отопительных магистралей, затем определяют сторону, противолежащую входу горячего теплоносителя и в ней делают отверстие для врезки крана Маевского. Просверливается отверстие, в которое затем устанавливается кран Маевского, радиатор присоединяется к магистралям и подключается вся система. В современных батареях после слива воды снимается заглушка, наличие которой уже предусмотрено и устанавливается кран Маевского, подходящий по диаметру, далее система заполняется теплоносителем. Все, краном Маевского можно пользоваться!
Эксплуатация
Если вы заметили, что радиатор прогревается не равномерно, пора приводить в действие кран Маевского.
- Теплоаккумулятор для отопления — описание системы и особенности ее применения в частном доме (120 фото)
- Насосы, повышающие давление — обзор моделей 2019 года рекомендации по выбору параметров для системы отопления (105 фото)
- Насосы для опрессовки отопления — ручные и автоматические модели для современных систем отопления (90 фото и видео)
«>»>»>»>»>»>»>»>»>
- Убрать все от радиатора, чтобы предотвратить попадание воды на посторонние предметы
- Принести ведро или таз, куда будет сливаться вода
- Вооружиться отверткой, если модель крана не предполагает вертушки
- Отвертку вставьте в резьбу на кране и потихонечку, очень медленно начинайте откручивать до появления первых шипящий звуков
- После появления именно ровной струйки воды кран можно закрывать
Цена на кран Маевского изменяется от нескольких десятков до нескольких сотен рублей. Стоимость этого приспособления зависит от производителя, вида и характеристик. Естественно, автоматические и импортные модели стоят дороже.
Фото кранов Маевского
Воздушные пробки внутри системы отопления препятствуют нормальной циркуляции теплоносителя и полноценному прогреву батарей. Для удаления этих пузырей применяется запорная арматура двух типов – автоматический поплавковый воздухоотводчик и ручной кран Маевского, чье устройство и принцип действия мы рассмотрим в рамках данной публикации.
Конструкция и принцип работы
Первым делом разъясним, что такое кран Маевского – сервисный вентиль, предназначенный для ручного спуска воздуха в определенных точках системы отопления. Современный образец краника, показанный на чертеже, включает следующие детали:
- латунный корпус с никелированным покрытием;
- винт запорный с конусным наконечником;
- нейлоновый колпачок с выпускным отверстием;
- уплотнительное кольцо из пластика либо резины EPDM.
В торце корпуса просверлено калиброванное отверстие диаметром 2 мм, снаружи выполнена присоединительная трубная резьба. Внутри корпуса предусмотрена камера с боковым выходом, куда вкручивается запорный конусный винт.
Кран работает по принципу игольчатого клапана – когда винт затянут, главное отверстие герметично перекрывается конусовидным наконечником. Для развоздушивания системы винт откручивают, конус открывает проходное сечение, тогда воздух вместе с водой выходит наружу через боковой канал. Положение выпускного отверстия настраивается вращением пластикового колпачка.
Историческая справка. Ручной воздухоотделитель был придуман русским инженером Ч. Б. Маевским в 30-х годах прошлого столетия. Изобретение послужило заменой обычным водопроводным вентилям, используемым для удаления воздушных пробок из централизованных сетей теплоснабжения. Установка новых кранов сделала невозможным несанкционированный отбор горячей воды из системы.
Как выглядит старый советский вентиль Маевского, показано на схеме. Официальное название сантехнического элемента – клапан радиаторный воздушный игольчатого типа СТД 7073В.
Технические характеристики воздухоотделителей Маевского, применяемых в системах водяного отопления частных и многоквартирных домов:
- максимальная рабочая температура – 120 °C;
- жидкая среда – подготовленная вода либо незамерзающий теплоноситель (антифриз);
- рабочее давление – до 10 Бар (1 МПа);
- присоединительные размеры трубной резьбы – ¼”, ½”, ¾”, метрической – М10 шаг 1 мм;
- срок службы изделия из качественной латуни составляет не менее 30 лет.
Примечание. Для более экстремальных условий эксплуатации существуют модели кранов, рассчитанные на давление 16 Бар (маркировка согласно ГОСТ – Ру16) и температуру жидкой среды +150 градусов.
Сфера применения и разновидности кранов
Ручные клапаны Маевского используются для таких целей:
- В первую очередь, удаление воздушных пузырей из радиаторов отопления всех типов – алюминиевых, стальных и чугунных.
- Сброс воздуха из полотенцесушителей.
- Периодическое развоздушивание проблемных участков тепловой сети – развернутых кверху компенсаторов, обводных петель (например, над входной дверью), стояков и других мест, где скапливается воздух.
Установка кранов для спуска воздуха предусматривается всеми производителями современных радиаторов. Отопительные приборы с завода комплектуются футорками (пробками) с отверстием под вентиль Маевского. Батарейный клапан выбирается по диаметру наружной трубной резьбы — G¼”, ½”, ¾”.
Справка. Внешняя резьба G¼” воздушного вентиля идентична штуцеру стандартного манометра.
Если нужно организовать спуск воздуха на проблемном участке системы, покупается клапан советского образца с наружной метрической резьбой М10 х 1. Стенка трубы просверливается сверлом Ø9 мм, метчиком нарезается резьба, затем вкручивается кран Маевского с уплотнением стыка сантехническим льном.
Другой вариант – врезать в магистраль тройник и установить шлицевой вентиль на отводном патрубке, как сделано ниже на фото. Способ поможет при холодном (завоздушенном) полотенцесушителе, в котором не предусмотрено резьбы под воздухоотводчик.
Принцип работы всех вентилей Маевского одинаков, но встречающиеся в продаже изделия могут отличаться конструктивно:
- Запорный клапан делается под шлицевую отвертку, специальный ключ или оснащается рукояткой. В старой версии изделия применен болт с шестигранной головкой.
- Игла (конус), перекрывающая отверстие, бывает металлической либо пластмассовой.
- На дизайнерские чугунные батареи ставятся соответствующие «состаренные» вентили, изображенные на фото.
Кранами с рукояткой удобно пользоваться – воздух легко спустить без всякого инструмента. С другой стороны, вентиль может крутить кто угодно, в том числе – малые дети, чего допускать нельзя. Отсюда рекомендация – покупайте и ставьте традиционные изделия со шлицем или четырехгранным ключиком.
Справка. Воздухоотводчиками Маевского производители оснащают некоторые модели шаровых кранов. Здесь вариант с рукояткой более уместен, причем клапан с резьбой G¼” можно снять и заменить манометром или поставить заглушку.
Не путайте «Маевские» с автоматическими воздухосбрасывателями поплавкового типа. Последние похожи принципом действия – проходное отверстие тоже закрывается иглой, но удаляют воздух без вмешательства человека. Существует 2 типа таких приборов – универсальные (применяются в группах безопасности котлов) и радиаторные.
Установка «Маевского» на чугунную батарею
Монтаж спускных кранов на футорки алюминиевых и стальных радиаторов довольно прост и не требует подробного описания. Клапан с резиновым колечком аккуратно подтягивается малым усилием ключа, потом нейлоновый колпачок поворачивается в нужном направлении. Вентиль с широким пластмассовым кольцом и отверстием в металлическом корпусе сразу фиксируется в требуемом положении – выпускным штуцером книзу.
Другое дело – установка клапана в чугунную пробку радиатора типа МС-140. Некоторые мастера устраивают самодельный кран – просверливают футорку, нарезают резьбу и вкручивают простой болт. Вариант крайне примитивен и неудобен – при ослаблении болта и стравливании воздуха образуется неконтролируемая течь.
Как правильно установить «Маевского», не выкручивая прикипевшую футорку:
- Купите кран старого образца с посадочной резьбой М10 х 1 и обязательно подготовьте соответствующие метчики – номер первый и второй. Так называемый машинный метчик не подойдет – чугун слишком тверд, инструмент попросту сломается.
- Опорожните отопительный прибор и просверлите верхнюю заглушку сначала тонким сверлом, например, Ø5 мм.
- Аккуратно разбейте отверстие сверлом Ø9 мм, затем снимите фаску для уверенного захода инструмента.
- Нарежьте резьбу, поочередно пройдя отверстие метчиками № 1 и 2. Проверьте, насколько хорошо вкручивается клапан.
- Уплотнив резьбу льном, закрутите и притяните кран средним усилием.
Совет. Сверление чугуна и нарезку резьбы не стоит выполнять «на сухую». Обязательно смазывайте инструмент машинным маслом, иначе рабочая кромка быстро затупится.
Более простой способ – поменять штатную футорку на новую, с готовым отверстием под «воздушник». В данном случае применяется современный клапан с внешней резьбой G½” (15 мм). Главное, успешно открутить старую заглушку батареи. Как поставить «Маевского» на радиатор МС-140, смотрите на видео:
В заключение – как пользоваться вентилем
При нормальной работе водяного отопления ручные «воздушники», как правило, бездействуют. Устройства открываются в двух случаях – в процессе заполнения системы теплоносителем либо по причине завоздушивания участка сети (батареи). Как это делается:
- Подготовьте ветошь и небольшую емкость, например, обрезанную пластиковую бутылку.
- Подставьте емкость к выходу спускного канала и откройте винт «Маевского» на 1 оборот.
- Дождитесь, пока выйдет воздух (частично с водой). Из отверстия должна пойти ровная струйка теплоносителя.
- Закрутите клапан, вытрите пролитую воду.
Заполнение трубопроводной сети и батарей лучше производить вдвоем – первый исполнитель следит за давлением и подкачивает воду, второй занимается стравливанием воздуха из радиаторов.
Используемые источники:
- https://iseptick.ru/truby-i-fitingi/krany-i-fitingi/princip-raboti-krana-maevskogo.html
- http://okanalizacii.ru/otoplenie/radiatory/kran-maevskogo-princip-raboty.html
- https://ribler.ru/otoplenie/spuskaem-vozduh-kranom-maevskogo-iz-batarei/
- https://otopleniehouse.ru/kran-maevskogo/
- https://otivent.com/chto-takoe-klapan-maevskogo
