Воздух в системе отопления

При устройстве индивидуальных отопительных систем пользователям приходится обеспечивать их оптимальное функционирование с помощью различного вида встроенного оборудования и сантехнической арматуры. Одной из основных проблем при эксплуатации отопительной магистрали является завоздушивание, в этом случае домовладельцам необходимо самостоятельно решать задачу, как спустить воздух с системы отопления.

Чтобы упростить проведение процедуры развоздушивания, на этапе монтажа системы в контур и теплообменные приборы встраивают технические приборы для выпуска воздуха. Также немалую роль для обеспечения бесперебойной работы играет правильное обслуживание и эксплуатация отопительной магистрали.

Рис. 1 Примеры обвязки котла индивидуальной отопительной

Признаки завоздушивания

Завоздушивание приводит к неэффективной работе системы отопления, в результате чего расходуются излишние ресурсы на подогрев теплоносителя. Это приводит к неоправданным финансовым расходам и может существенно сказаться на семейном бюджете в течение холодного сезона. Сигналами, если завоздушена система отопления, являются следующие признаки:

• Отсутствие нагрева теплообменников. Завоздушивание в контуре отопления в виде пробки препятствует прохождению теплоносителя по трубам, в результате чего он не поступает на радиаторы или в трубопровод теплых полов. Если в подводящие трубы попадает воздух, батареи и полы остаются холодными при работающем на полную мощность котле.

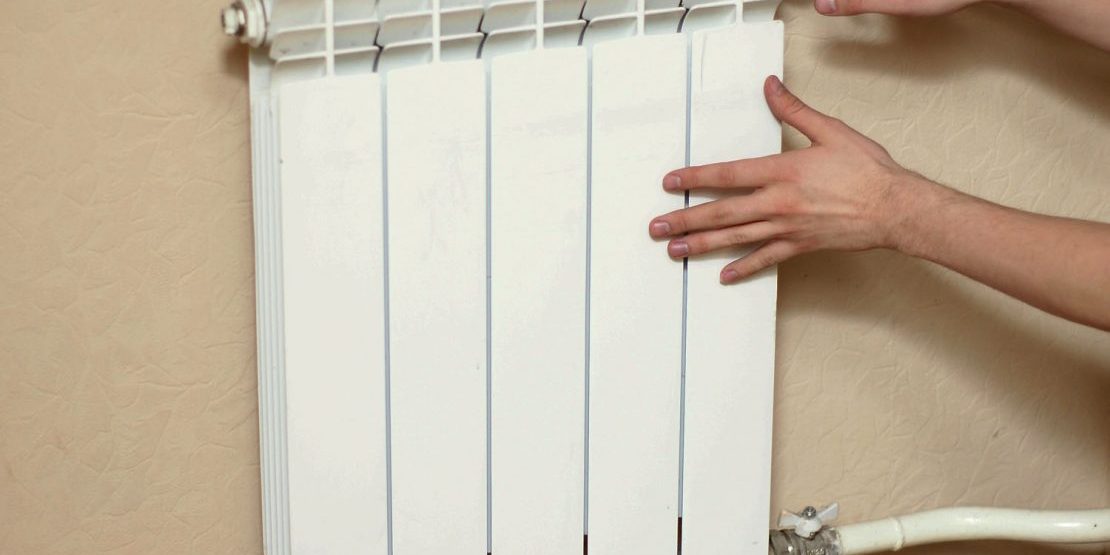

• Неравномерный прогрев радиаторов. Если в радиаторах отопления находится воздух, одна из его частей будет иметь более низкую температуру, что легко определить прикосновением ладони к поверхности секций.
• Повышенный шум. Перемещение теплоносителя в трубопроводном контуре с воздушными пробками нередко сопровождается шумом, который вызывает движение микропузырьков.
• Вибрации. Повышенная концентрация воздуха в теплоносителе приводит к ускорению окислительных процессов из-за содержащегося в нем кислорода, сопровождаемых распадом металлов с образованием солей и углекислого газа. Периодические выбросы нерастворимых оксидов металлов и углекислого газа в теплоноситель способны вызвать вибрационные процессы в трубах.

Рис. 2 Завоздушенные радиаторы в тепловизоре

Завоздушивание системы отопления причины

Решая задачу, как убрать воздух из системы отопления, полезно изучить причины, вызывающие завоздушивание, основные из них:

• Неправильный монтаж. Для того, чтобы вода поступала в котел с естественной циркуляцией, необходимо выдерживать постоянный уклон при разводке труб. Несоблюдение данного условия приводит к появлению воздушных пробок на криволинейных участках.
• Нарушение герметичности. Если в трубопроводе отопительного контура появляются дефекты в виде различного вида трещин и разгерметизации резьбовых, паяных, компрессионных соединений, через них проникает воздух, приводя к завоздушиванию всей системы.
• Неправильный монтаж воздухоотводчиков. Удаление воздуха из системы отопления частного дома обычно осуществляют с помощью воздухоотводчиков в радиаторах отопления (краны Маевского), на распределительных коллекторах для теплых полов и в высшей точке отопительного контура. Если данные условия не соблюдаются в полном объеме, вероятность завоздушивания системы существенно возрастает.
• Неисправность воздухоотводчиков. Теплоноситель может содержать в своем составе продукты распада (окисления) металлических узлов, просроченного антифриза или соли металлов. Нахождение в системе твердых взвешенных частиц приводит к забиванию входных отверстий, каналов воздушных клапанов воздухоотводчиков и делает невозможным их нормальное функционирование.
• Несоблюдение правил заливки теплоносителя. Одна из причин, почему завоздушивается система отопления в частном доме, является ее неправильная подготовка к эксплуатации. При наполнении теплоносителем контуров радиаторной отопительной и системы теплых полов следует придерживаться несложных правил, в противном случае их нарушение приведет к образованию воздушных пробок.
• После проведения ремонтных работ.Одна из причин, почему воздушит систему отопления – попадание в трубопровод воздуха после ремонта или профилактического обслуживания отдельных узлов. К примеру, если снимают циркуляционный насос, перенаправляя теплоноситель по параллельному обходному байпасу, после его установки в прежнее положение возникнет проблема с наличием воздуха внутри корпуса.
• При пополнении объема теплоносителя. После заливания в контур дополнительного количества рабочей среды повышается вероятность завоздушивания трубопровода в связи с тем, что жидкость имеет в своем составе высокий процент растворенного воздуха.

Читайте также:  Как соединить пластиковую трубу с металлической — все возможные способы

Рис. 3 Схема принудительной и гравитационной систем

Методы устранения воздушных пробок из отопительных систем

Существует два основных вида систем отопления – открытая самотечная (гравитационная) и закрытая (принудительная).

В первом варианте рабочее тело поднимается по трубам от котла вверх самотечным способом за счет его более меньшей плотности в сравнении с более холодной средой. При этом некоторое количество жидкости собирается в расширительном баке, помещенном в самой верхней точке нагревательного контура.

В замкнутой разновидности используют герметичный расширительный бак с эластичной мембраной, в котором размещается увеличившийся в объеме теплоноситель при нагревании.

Развоздушивание открытого контура

Гравитационные системы с открытым расширительным баком используются в радиаторном отоплении, при их монтаже основная задача – правильно выдержать угол наклона труб. От вертикального участка трубопровода, отходящего от котла, трубы направляют к радиаторным обогревателям, проходя через которые рабочее тело поступает в обратно в котел по линии обратки, проложенной с некоторым уклоном.

Очевидно, что в самотечном отопительном контуре для беспрепятственного выхода воздуха имеется открытый расширительный бак. Благодаря этому при правильном монтаже проблемы с завоздушиванием в гравитационных конструкциях возникают довольно редко.

При нарушении правил монтажа и завоздушивании придется решать задачу, как убрать воздушную пробку из системы отопления при ее неэффективной работе. Для этого проверяют правильность уклонов и прямолинейность прокладки трубопровода, основной метод устранения пробок – демонтаж неверно уложенного участка и переустановка его в правильное положение.

Также при прохождении теплоносителя по батареям внутри их возможно появление завоздушенных зон, поэтому каждый теплообменник также должен иметь выпускные клапаны (краны Маевского). С их помощью осуществляют удаление воздушных пробок из системы отопления, проводя спуск воздуха в наиболее удаленной от трубопровода подачи и обратки верхней части радиаторов.

Рис. 4 Принцип работы разных видов воздухоотводчиков

Установка воздухоотводчиков

Одним из основных методов решения задачи, как выгнать воздушную пробку из системы отопления, является применение специальных воздухоотводных приборов. Их принцип действия состоит в собирании более легкого воздуха, чем жидкость из труб, в бочкообразной камере корпуса. Внутри воздухоотводного бочонка помещен поплавок, соединенный со спускным клапаном – при переизбытке воздуха он опускается, клапан открывается и выпускает поток наружу.

Чаще воздухоотводчики устанавливают в следующих местах:

• В наивысшей точке. Так как воздух легче воды, он стремится к подъему по трубам вверх, приводя к их завоздушиванию, поэтому в верхней точке обязательно ставят спускной клапан.
• На теплообменных приборах. Теплообменные радиаторы имеют сложную форму и различные способы подключения, если в них появляется пробка, выгнать воздух из системы отопления протоком теплоносителя без специальных спускных устройств не получится. Поэтому в каждом современном радиаторе обязательно должны присутствовать спускные клапаны в виде кранов Маевского.

Также воздухоотводчики монтируют на полотенцесушителях сложной конструкции, размещая их в верхней части.

Рис. 5 Места размещения воздухоотводчиков

<center></center>

• На коллекторной гребенке и гидрострелке. Для разводки извилистых и протяженных контуров теплых полов и радиаторных батарей применяют специальные гребенки и гидрострелки, имеющие сложную конструкцию. Обычно в верхней части таких узлов устанавливают воздухоотводчики, с помощью которых можно развоздушивать распределительные гребенки, корпуса гидрострелок и нагревательные трубопроводы теплых полов.
• Приборы безопасности. В обвязку многих бытовых котлов устанавливают стандартную группу безопасности – узел, состоящий из воздухоотводчика, манометра и спускного клапана.

Аварийный прибор обычно размещают на выходе трубопровода в верхней части котла.

Следует отметить, что существует два основных вида воздухоотводчиков – с ручным управлением (краны Маевского) и автоматические (существуют конструкции для батарей), последние не нуждаются в открывании спускного клапана механическим способом.

Рис. 6 Сепараторные и шламоотделительные приборы – принцип работы и конструкция

<center></center>

Нагрев теплоносителя

Стандартная температура теплоносителя в отопительном контуре не превышает 70 °С – более высокий показатель приводит к увеличению тепловых потерь, снижению травмобезопасности.

Так как при нагревании рабочая среда расширяется, для более эффективного решения задачи, как удалить воздух из системы отопления, можно использовать данный эффект. Для этого теплоноситель нагревают до температуры, не превышающей 100 °С, после чего удаление (вытеснение) воздушных пробок происходит с большей результативностью.

Читайте также:  Как закрыть трубы в туалете: различные варианты и технология проведения работ

Применение сепараторов

Для повышения эффективности воздухоудаления, очистки трубопровода от твердых частиц оксидов металлов и ржавчины, забивающих узкие входные отверстия приборов и сантехнической арматуры, в отопительную магистраль нередко устанавливают сепараторы воздуха. Стандартное устройство представляет собой бочонок, внутри которого находится механизм извлечения микропузырьков из теплоносителя.

В различных устройствах его конструкция отличается, наиболее часто используется мелкоячеистая сетка, проходя через которую поток жидкости ударяется о ее поверхность и завихряется. Это приводит к отделению воздушных пузырьков от жидкой среды, после чего они поднимаются вверх и выходят наружу через автоматический спускной клапан.

Шламоделитель. Это еще один полезный для отопительной системы прибор, позволяющий накапливать содержащиеся в теплоносителе твердые частицы, осаждаемые в нижней части корпуса. Далее они смываются при открытии нижнего крана и таким образом трубы освобождаются от грязи и реже нуждаются в промывке.

Нередко воздушный сепаратор и шламоотделитель совмещают в одном корпусе комбинированного прибора.

Рис. 7 Конструкции автоматических воздухоотводчиков

<center></center>

Как спустить воздух с системы отопления – рекомендации

При грамотном монтаже отопительной магистрали на трубопровод и прочие узлы разводки устанавливают автоматические воздухоотводчики, не нуждающиеся в ручном обслуживании. Поэтому реализация основного метода, как прокачать систему отопления, связана с механическими приспособлениями. К данной разновидности приборов относят краны Маевского, встроенные в радиаторы – с их помощью пользователю придется решать задачу, как правильно развоздушить систему отопления.

Для проведения процедуры развоздушивания батарей проводят следующие операции:

1. Готовят емкость для сливания теплоносителя, ей может быть небольшая банка или пластиковая бутылка.
2. Специальным ключом или плоской отверткой откручивают винт на головке клапана Маевского, подставляя под выпускное отверстие емкость.
3. Производят стравливание воздуха из системы отопления, сливая некоторое количество теплоносителя. Наличие пузырьков определяют по звуку выходящей жидкости (это шипение) – когда шум снижается, закручивают винт обратно.
4. Собранный со всех батарей теплоноситель заливают обратно в контур.

Иногда спуск воздуха в системе отопления из радиаторов затруднен, если они вместо клапана имеют на торце пробку-заглушку. В этом случае поступают следующим образом:

1. Отключает подачу воды на радиатор со стояка шаровым вентилем или иным способом.
2. Снимают резьбовую пробку и заменяют ее на заранее приобретенный комплект с краном Маевского одинакового посадочного размера с заглушкой.
3. Вкручивают устройство в радиатор, используя резиновый или льняной уплотнители, наполняют теплообменник водой и спускают воздух через кран Маевского.

Рис. 8 Краны Маевского – конструктивное устройство

<center></center>

Правильное заполнение системы теплоносителем

Чтобы не сталкиваться с решением задачи, как спустить воздух в системе отопления, важно грамотно наполнять контур теплоносителем, для этого соблюдают следующее правила:

• Заполнение любой системы проводят с самой нижней точки, для этого на этапе монтажа в трубопровод помещают шаровый вентиль.
• Тепловой носитель следует подавать с невысокой скоростью, особенно это важно при заполнении протяженных контуров теплых полов.
• При наполнении замкнутой системы выдерживают давление 1 – 1,5 бара, которое контролируют переносным или встроенным в магистраль манометром.
• После наполнения системы (в гравитационной степень определяется количеством воды в расширительном баке, в принудительной – давлением) приступают к спуску воздуха из батарей. Перед этим желательно включить котел и нагреть воду до температуры около 60 °С.
• После развоздушивания доливают теплоноситель и снова проверяют равномерность нагревания радиаторов – при положительном результате работы останавливают. Если снова обнаружен неравномерный прогрев батарей, процедуру развоздушивания повторяют, после чего доливают теплоноситель в контур.

Рис. 9 Как спустить воздух с системы отопления при помощи крана Маевского. Примеры их использования в радиаторах

<center></center>Задачу, как правильно стравить воздух из системы отопления, решают при помощи специальных приборов – ручных или автоматических воздухоотводчиков. Для отвода воздуха из радиаторов используют краны Маевского, процедура развоздушивания не представляет особых сложностей для любого пользователя и не требует применения дорогостоящего специального инструмента.<index>

Монтаж отопления в доме не является самоцелью. Обогрев должен обеспечивать нужную температуру во всех помещениях. Но даже правильно спроектированная и собранная система порой не работает. Вызвано это бывает отнюдь не отказом оборудования. Обыкновенный воздух в системе отопления – вот зачастую причина всех недоразумений и забот. Именно он вызывает посторонние шумы при работе обогрева и недостаточную эффективность, а то и полную его  неработоспособность.

Как воздух влияет на работу отопления?

Воздух в отопительной системе одна из причин нарушения теплообмена Работа водяной системы отопления основана на циркуляции горячей воды и передаче части тепла в радиаторы для обогрева помещений. Когда появляется воздух в системе отопления дома (это еще называют завоздушиванием), то нормальная циркуляция теплоносителя нарушается. Результат подобного явления достаточно неприятен и может вызвать:

• шум при циркуляции воды. Кроме того, это приводит к вибрации труб и ослаблению соединений, а в самом худшем случае вызывает разрушения в местах сварки;
• воздушные пробки в системе отопления. Когда они образуются  в отдельных удаленных контурах, например во вспомогательных помещениях, где температура отслеживается не самым лучшим образом и не постоянно,  то это вызывает отсутствие циркуляции через некоторые батареи, что при определенных условиях может привести к размораживанию всей системы;

• уменьшение (иногда частичное) циркуляции. Когда происходит завоздушивание системы отопления, то оно вызывает снижение эффективности ее работы и перерасход топлива;

• попадание воздуха на внутренние металлические части. Это способствует их коррозии. Завоздушенность системы отопления вызывает резкое сокращение срока ее службы, в том числе из-за преждевременного отказа оборудования.

Воздух в системе отопления может приводить к протечкам труб

Откуда в системе берется воздух?

Казалось бы, все делается герметичным, и  вполне резонно прозвучит вопрос – откуда воздух в системе отопления? Однозначно ответить достаточно сложно, таких причин множество, из них стоит отметить:

1. Несоблюдение требований в части соблюдения уклонов труб в процессе монтажа;
2. Неправильное заполнение водой, вследствие чего завоздушивается система отопления;
3. Неплотные соединения различных составных элементов и частей могут быть источником поступления воздуха, что воздушит систему отопления;

4. Отсутствие специальных автоматических устройств (воздухоотводчиков), автоматически отводящих воздух из системы, или их некорректная работа;

5. Проведение ремонтных работ, при которых неизбежно попадание в систему воздуха;
6. Использование свежей воды, содержащей в большом количестве растворенный воздух. Когда происходит повышение температуры, его содержание в воде уменьшается, он выделяется и собирается, вследствие чего образуется воздушная пробка в отоплении;
7. Коррозию металлических поверхностей внутри системы (труб, радиаторов, кранов и т.д.).

Изложенные выше причины завоздушивания системы отопления не охватывают всех возможных ситуаций, когда и каким образом это может произойти. Но они позволяют понять, почему завоздушивается система отопления, и своевременно принимать меры по исключению подобного явления.

Рекомендуем к прочтению:Гидроудар в системе отопленияМеста установки воздухоотводчиков

Как избежать поступления воздуха в систему?

Здесь надо рассматривать несколько ситуаций – при заполнении системы теплоносителем и при ее эксплуатации. В ее конструкции  должны быть предусмотрены воздухоотводчики и краны Маевского, позволяющие выполнить развоздушивание системы отопления. Приведенные рекомендации относятся к закрытой системе с принудительной циркуляцией.

Установка воздухоотводчиков

Ставятся они в критических местах, таких как перегибы трубопроводов или наиболее высокие их точки расположения. Во многих случаях, когда постоянно завоздушивается система отопления, они помогают справиться с этой проблемой. Бывают ручные и автоматические.

1. Ручные воздухоотводчики. К ним относится в первую очередь кран Маевского, наименование получил по имени изобретателя. Устанавливается на торце батареи, благодаря ему не надо думать, что делать, если завоздушена система отопления. С его помощью можно самостоятельно сбросить накопившийся воздух.
2. Автоматические воздухоотводчики. Позволяют без дополнительного участия и затрат решить проблему, как развоздушить систему отопления.

Автоматический воздухоотводчикРекомендуем к прочтению:Падает давление в системе отопления — причины перепадов и повышения

Ручной воздухоотводчик

Заполнение системы водой

Проводится снизу вверх холодной водой. При этом должны быть открыты все краны, кроме тех, что работают на спуск воды. Благодаря такому заполнению завоздушена система отопления не будет, по мере подъема вода будет выдавливать из нее воздух. Наполнение проводится плавно, при резком подъеме воды возможно образование замкнутых объемов и образование воздушных пузырей.

Наполнение системы отопления водой

Как только вода пошла через открытый кран,  его закрывают, и так постепенно поднимаются выше, пока не будет заполнена вся система. После этого вполне можно запускать насос, если все сделано правильно, то будет происходить циркуляция, и не нужно ломать голову, как прокачать систему отопления.

Удаление из системы воздуха при эксплуатации

Однако при всех принятых мерах, образование пробок возможно и в процессе эксплуатации. Причины, почему воздушит систему отопления, рассмотрены выше, и повторно возвращаться к ним мы не будем. Однако рассмотреть, как правильно развоздушить систему отопления при ее эксплуатации, необходимо.

Когда стоит такая задача, то надо действовать следующим образом:

1. Определить место, где собрался воздух. Сделать это можно по шуму или трубам и радиаторам, они в таких местах более холодные.

2. Ищется точка, расположенная  выше по ходу движения теплоносителя, в которой имеется кран Маевского, через который можно выпустить воздух.

3. Включается подпитка системы и выпускается воздух.

Это универсальный, стандартный алгоритм действий, который позволяет не задумываться, как устранить завоздушивание системы отопления.

Работа обогрева любого дома во многом зависит от правильного его монтажа и обеспечения необходимых условий в процессе работы. Одним из них является отсутствие воздуха в системе отопления. Использование нужного оборудования и грамотная эксплуатация создадут предпосылки для  длительной и безотказной ее работы.

</index>

Вследствие попадания в радиаторы воздуха, они перестают нормально функционировать, снижается теплоотдача, прекращается циркуляция теплоносителя. Именно поэтому так важно поскорее избавиться от проблемы. Чтобы понять, как устранить эти неполадки, необходимо разобраться в причине завоздушивания системы отопления.

1 Причины и последствия</span></h2>

Многие не знают, откуда берется воздух в радиаторах и трубах. На самом деле существует несколько причин, почему воздушится система отопления. Самые распространенные случаи следующие:

• разгерметизировались стояки, особенно часто это случается при проведении каких-либо ремонтных работ, замене труб или радиаторов;
• при сливе теплоносителя из батареи;
• образование каких-либо дефектов на участках отопительной системы.

Кроме этого, подобные неприятности нередко возникают вследствие деформации труб. Определить, что проблема кроется именно в пробках можно по следующим характерным признакам:

1. 1. В радиаторе появляется шум. Если возникает булькающий звук, то можно не сомневаться, что в системе отопления — завоздушенность.
2. 2. Батареи начинают прогреваться неравномерно. Именно поэтому вначале необходимо обратить внимание на теплоотдачу приборов. В основном при таких проблемах трубы греют хорошо, а радиаторы остаются холодными или слегка теплыми.
3. 3. Снижается давление. После того как происходит разгерметизации системы, в нее проникает воздух, как правило, это становится причиной появления протечек. Если такое произошло, нужно провести тщательный осмотр трубопровода и батареи и при необходимости подтянуть все имеющиеся соединения. В случае если краны закручены надежно, то требуется осмотреть целостность всей системы.

‘ >как прогнать воздух в системе отопления !!! если не выходит через кран радиатора ! что делать???

Этих признаков хватит для того, чтобы понять, что образовалась воздушная пробка. Кроме этого, стоит обратить внимание на неприятности, которые может спровоцировать такая проблема. Дело в том, что завоздушивание влияет на давление в батарее, заметно его понижает. Если воздуха много, то циркуляции может вовсе отсутствовать. В таком случае могут появиться и более серьезные неприятности в виде:

• траты за отопление заметно увеличатся;
• в трубах и радиаторах образуется ржавчина;
• появляются протечки.

Помимо этого, рабочие батареи издают сильный шум, а если воздушная пробка начинает двигаться по трубам, то возникает сильная вибрация, которая может спровоцировать ослабление резьбовых соединений, а это, в свою очередь, может стать причиной аварийных ситуаций. Именно поэтому так важно знать, что делать, если завоздушена система отопления. Есть несколько способов устранения этой проблемы.

РекомендуемПричины отсутствия циркуляции воды в системе отопления

2 Разновидности воздухоотводчиков</span></h2>

Клапаны, предназначенные для устранения воздуха, могут быть автоматические и ручные. Второй вариант предполагает применение таких приспособлений, как кран Маевского, он не только удаляет пробки, но и используется для других целей.

РекомендуемКак выгнать воздушную пробку из системы охлаждения

2.1 Использование крана Маевского</span></h3>

Кран Маевского — это приспособление со специальным штуцером. С помощью него легко открывается доступ в отопительную систему. Воздушный пузырь всегда находится в верхней части, поэтому инструмент необходимо устанавливать строго в верхний патрубок.

Устройства такого типа можно применять к любому радиатору, после подсоединения необходимо слегка повернуть кран и выждать несколько минут. Вначале процесса будет слышно тихое шипение. Как только из трубы будет выходить жидкость, то можно заворачивать вентиль обратно.

Такой метод можно использовать даже в профилактических целях, чтобы провести развоздушивание системы отопления на самом раннем этапе. Сделать это можно самостоятельно, без помощи слесарей.

‘ >Воздух в системе водоснабжения ( часть 1 )РекомендуемПричины протекания сплит системы

2.2 Ручные сепараторы</span></h3>

Этот инструмент отличается только тем, что он предназначается не для развоздушки пробки, а для устранения воздуха, который растворен в жидкости. Собственно, сепаратор можно установить на любой участок отопительной системы.

Сам процесс осуществляется за счет преобразования воздуха в пузыри, которые собираются в одном месте, а уже затем выводятся наружу. Это устройство называется частью сепараторного узла, который вмонтирован в подвальном помещении многоквартирного строения.

Современное оборудование позволяет не только собрать воздух, но и полностью его вывести. К тому же приборы удаляют и другой мусор, который имеется в радиаторах, такой как ржавчина и налет. Сепараторы устанавливают в домах, которые подключены к центральной отопительной сети.

2.3 Автоматические устройства</span></h3>

Приспособления такого типа устраняют проблему самостоятельно, без участия человека. Принцип работы заключается в том, что теплоноситель проникает в воздухоотводчик, который оснащен специальным поплавком. Этот элемент взаимодействует со штоком, на который давит пружина. После того как прибор заполнится водой, поплавок начнет тиснить шток, тем самым передвигая его, а он, в свою очередь, просто перекрывает доступ воздуха в отопительную сеть.

Если в приборе отсутствует теплоноситель и образуется воздушная пробка, то проход снова открывается. Таким образом, функционируют все приспособления автоматического типа. Если устройства установлены с соблюдением всех правил и требований, то они прослужат долгий срок без каких-либо поломок. В обратном случае жильцы дома могут столкнуться со следующими проблемами:

1. 1. Если теплоноситель плохого качества, то на штоке в процессе эксплуатации образуется солевой налет. Это вещество не позволяет плотно перекрывать проход, что вызывает протечки. Чтобы этого не происходило, необходимо постоянно прочищать иглу, находящуюся внутри прибора.
2. 2. Со временем система начинает протекать в месте соединения крышки и корпуса. Эта неприятность случается вследствие появления различных дефектов, которые возникают на резиновой прокладке. Ее также необходимо периодически заменять новой.

‘ >Воздушная пробка — это беда для системы отопления

Это лишь некоторые способы, помогающие устранить проблему. Кроме этого, необходимо проводить профилактические чистки.

3 Другие методы</span></h2>

Существуют и другие способы, позволяющие удалить воздушную пробку из радиаторов. Система разделяется на два типа:

1. 1. Естественная циркуляция. Чтобы вывести воздух используют расширительный бак, который установлен на самой высокой точке. Как правило, больший процент уходит самостоятельно в процессе нагрева теплоносителя. В случае если пробка остается, то необходимо увеличить объем жидкости, но перед этим требуется открыть воздухоотводчики. Таким образом, теплоноситель автоматически выводит пузыри наружу.
2. 2. Принудительная циркуляция. Трубы и батареи всегда располагаются ровно, без какого-либо наклона. Чтобы вывести из них воздух, применяют воздухоотводчики, они всегда устанавливаются на изгибе и на самых высоких точках. Это связано с тем, что именно в таких местах образуются пробки.

‘ >Основные ошибки монтажа отопления дома. Системы.отопление дома.

Определить место образования можно по наличию характерного шума, а также по звуку, который можно услышать при простукивании радиатора.

‘ >Воздух в системе отопления. Как удалить воздушную пробку не сливая воду.Фото

Причины завоздушивания системы

Существует несколько достаточно распространённых причин, провоцирующих появление воздушной пробки внутри отопительных конструкций:

• разгерметизация, произошедшая в процессе осуществления планово-предупредительных или ремонтных работ;
• неправильная промывка или опрессовка системы с последующим заполнением водяного контура штатным теплоносителем;
• локальное нарушение целостности трубопроводов и радиаторных батарей под негативным внешним воздействием или в результате ошибок обслуживания и эксплуатации;
• в частных домовладениях – отсутствие в смонтированной системе достаточного трубного уклона и расширительного бачка;
• пониженный уровень давления в водопроводе, заполнение образовавшихся пустот воздухом;
• неисправное состояние воздухозаборных элементов;
• подсоединение к отопительной конструкции системы «тёплый пол» с разными по высоте трубами;
• всасывание воздуха через негерметичные шовные соединения и участки стыков;
• низкое качество теплоносителя, перенасыщенность его газами;
• восполнение объёма теплового носителя путём добавления холодной водопроводной воды.

Одна из наиболее часто встречающихся проблем – наличие ошибок и погрешностей на этапе создания проектной документации или монтажа трубной разводки.

Варианты удаления воздуха с отопления

Оптимальным способом спуска воздуха станет монтирование в отопительную систему ручных (механических) или автоматических воздухоотводчиков. Первый (локальный) вариант заключается в установке кранов Маевского на торцах всех радиаторов.

Второй способ – это вертикальный или горизонтальный монтаж высокопроизводительных отводчиков воздуха, дополненных фильтрами на подачу воды и «обратку». Максимальную эффективность обезвоздушивания показывает многоступенчатая система с раздельным сбросом воздуха в разных точках.

Кран Маевского

Запорная арматура игольчатого типа СТД-7073В изготавливается из разных материалов. Латунные изделия не подвергаются коррозии, надёжны и долговечны. В вертикальных системах запорная арматура монтируется на все приборах верхнего этажа, а в горизонтальных – на все радиаторные батареи.

Правила выполнения работ:

• установить краны;
• открыть запорную арматуру на один оборот;
• закрыть кран после появления воды.

Запорная арматура должна быть присоединена в верхней части радиатора, напротив входа горячего водоснабжения. Отверстие фасонной детали располагается по направлению от стены, с небольшим наклоном вниз. Относительно простой способ спуска воздуха с отопления.

Автоматические отводчики

Особенность автоматических воздушных клапанов заключается в разных видах исполнения: угловые, прямые и радиаторные. Удаление воздушной пробки осуществляется посредством наивысших точек в трубопроводной сети. Угловые и радиаторные конструкции монтируются в труднодоступных местах.

Сепараторы воздуха

Устройство отведения воздуха из трубопроводной сети используется в верхней части системы отопительного контура и обеспечивает сбор воды, обогащённой частицами воздуха. Весь растворённый воздух трансформируется в пузыри, после чего полностью и удаляется. Выбор модели зависит от конструктивных характеристик сети, температурного режима теплового носителя, расположения трубопровода и других технических параметров.

Многоступенчатая система

Комбинация нескольких видов устройств в одной схеме обеспечивает максимально эффективный спуск воздуха с отопительной системы.

Правила установки разных устройств:

• запорная аппаратура Маевского – на радиаторных батареях;
• автоматический воздухоотводчик – рядом с обогревательным оборудованием, в высшей точки системы отопления;
• воздухоотводные устройства иного типа – на коллекторах.

Монтаж конкретных видов воздухоотводных изделий в разных установочных местах гарантирует минимальный риск образования скоплений пузырьков воздуха и пробок внутри трубных систем или радиаторных батарей.

Нагрев теплоносителя

Иногда, с целью удаления воздушной пробки с отопительной сети применяется естественный способ удаления избыточного количества воздуха довольно сильным прогревом среды. Температурный режим теплового носителя в этом случае повышается до 95-100^оС, что ускоряет его движение по трубопроводной конструкции и устраняет скопившиеся пробки. Вариант не отличается высокой эффективностью и используется в качестве экстренной меры.

На современных конструкциях обезвоздушивание производится через запорную арматуру игольчатого типа СТД-7073В. Старые батареи освобождают от пробки через обычную заглушку, посредством газового ключа, растворителя или преобразователя ржавчины, фум-ленты.

Поэтапное выполнение работ:

• установить под батарейной секцией с заглушкой пустую ёмкость достаточного объёма;
• обмотать ветошью часть радиатора вокруг заглушки для снижения напора воды;
• обработать стыки радиатора и заглушки растворителем ржавчины (при необходимости);
• осторожно открутить заглушку при помощи газового ключа.

В процессе проворачивания резьбы заглушки нужно прислушиваться к звуку выходящего воздуха. Из батареи при таком варианте спуска воздуха выливается примерно 4-5 л воды, после чего на место устанавливается заглушка, обмотанная сантехнической лентой. Целесообразно заменить стандартную заглушку автоматическим отводчиком или краном Маевского.

Спуск через расширительный бак

В домовладениях с индивидуальной системой отопления устанавливаются расширительные баки закрытого и открытого типа. В открытых конструкциях естественным способом опускается уровень воды или иного теплового носителя.

Долив системы целесообразно осуществлять через нижний вентиль радиатора, но допускается заливать теплоноситель непосредственно в бак. Запущенной системе нужно дать поработать несколько минут, что позволит вытолкнуть пробку. В противном случае применяется стандартный слив через радиатор.

Спуск воздуха с насоса

Если в отопительном контуре есть вмонтированный циркуляционный насос, то воздушная пробка, как правило, нарушает его функционирование. При установке насосного оборудования выше гребёнки, либо использовании только штатного агрегата (котла отопления), нужно ослабить винт, расположенный в центральной части крышки. В результате весь скопившийся воздух выйдет наружу. После стравливания воздуха циркуляционный насос нужно включить на 5-10 минут для прокачки трубопроводной сети.

Как спустить воздух в квартире

Сброс избыточного воздуха в системах отопления многоквартирных домов осуществляется по стандартной схеме.

При нижнем розливе:

• запуск элеватора на сброс;
• использование запорной арматуры;
• перепускание стояка на сброс.

В многоквартирных домах с верхним розливом производится открытие специализированного «сбросника» на расширительном баке при выдвинутом штоке.

Признаки наличия воздуха в отоплении

Неправильное функционирование и снижение эффективности отопительной системы вследствие её завоздушивания сопровождается характерными признаками:

• слишком шумным перемещением теплоносителя по трубам и радиаторам;
• вибрацией конструкций, ослабеванием соединений и разрушением сварных швов;
• нарушением циркуляции теплоносителя;
• неравномерный прогрев батареи в разных частях;
• ощутимым увеличением расхода используемых топливных ресурсов.

Скопившиеся внутри металлических конструкций воздушные массы провоцируют постепенные коррозийные изменения, что является причиной разрушения системы и её преждевременного выхода из строя. Нужно как можно скорее избавиться от воздушных пробок.

Профилактические меры

К числу наиболее эффективных и доступных профилактических мероприятий, направленных на предупреждение завоздушивания сети, относится:

• соблюдение правил монтажа всех элементов конструкции и комплектующих;
• установка специальных устройств, отводящих воздух в ручном или автоматическом режиме;
• регулярная ревизия герметичности стыков и участков соединений;
• спуск воздуха до заполнения водой системы отопления;
• контроль работы водогрейного оборудования;
• проверка характеристик теплового носителя на соответствие требованиям;
• контроль показаний манометра и давления в трубопроводах;
• систематический визуальный осмотр трубопроводов и радиаторных батарей.

Настоятельно рекомендуется в процессе эксплуатации и обслуживания периодически выполнять штатное удаление воздушных пробок.

Теги: водяное отопление, воздухосбросник, кран маевского, радиаторное отопление

<index>

Правильный расчет и соблюдение технологии монтажа отопительной системы не гарантирует, что она будет эффективно работать на протяжении всего времени эксплуатации. Нередко сбои в работе и снижение эффективности отопления возникают не из-за выхода из строя составляющих элементов сети, а по причине скопления воздуха. Воздушные пробки ухудшают теплоотдачу приборов, в магистрали появляется шум, помещение или дом прогревается неравномерно. Для решения проблемы полезно знать, как развоздушить систему отопления.

Почему появляется воздух в отопительной системе?

Для начала разберемся, откуда в системе отопления воздух, ведь все трубы и приборы полностью герметичны, а сам контур закольцован от котельной или нагревательного оборудования. Конечно, этот вопрос не относится к автономным системам открытого типа.

Основные причины завоздушивания системы отопления:

1. В контурах с естественным движением теплоносителя обязательно делают уклон обратного трубопровода в сторону котла. Если этот уклон неправильный, то скорость движения теплоносителя будет ниже, что приведет к скоплению воздуха.
2. Если сети неправильно заполнять тепловым носителем, то появится та же проблема.
3. Воздух в систему отопления может проникать через негерметичные соединения трубопроводов и различных составляющих элементов сети.
4. Завоздушивание сети и ее некорректная работа часто возникают из-за отсутствия воздухоотводчиков или кранов Маевского на радиаторах.
5. Если проводились любые ремонтные работы в сети отопления, то воздух неизбежно попадает в систему.
6. Некачественный теплоноситель с большим содержанием растворенного кислорода начнет его высвобождать при нагревании. В итоге образуются пузырьки воздуха.
7. Когда некоторые участки трубопроводов или отопительные приборы повреждены коррозией, то через них в контур проникают воздушные массы.
8. Если по той или иной причине полностью сливали теплоноситель из сети, то это тоже приводит к завоздушиванию.

Влияние воздушных пробок на работу системы

Для нормальной циркуляции теплоносителя нужна полная герметичность сетей и приборов. Если в системе отопления воздух, то нагретая жидкость может проникать не во все участки отопительных приборов или контура. В итоге горячая вода на определенных отрезках сети не отдает тепло отопительным агрегатам. Из-за этого помещение не обогревается либо температура в нем ниже нормируемого значения.

Реклама

Негативные последствия воздушных пробок в сети:

• Во время движения теплового носителя в трубах и радиаторах слышен шум. Также это может приводить к вибрациям, которые становятся виновниками быстрого износа оборудования на участках соединений. Из-за вибраций ослабляются сварные стыки.
• Воздушные пробки не позволяют теплоносителю циркулировать по отопительным приборам. Своевременный спуск воздуха из системы отопления позволит защититься от снижения теплоотдачи батарей.
• Из-за ухудшения циркуляции теплоносителя нагревательное оборудование в автономной сети начинает расходовать больше топлива.
• Кислород в отопительном контуре способствует коррозии элементов из стали. Это уменьшает срок службы отопительного оборудования либо способствует его преждевременному выходу из строя.

Признаки завоздушивания системы

Перед тем как развоздушить батарею, нужно убедиться, что система действительно завоздушена.

На наличие воздушных пробок в отопительной сети указывают следующие признаки:

Рекомендуем к прочтению:Замена отопительных радиаторов в квартире и стоимость установки батарей

1. В отопительном контуре появляются посторонние шумы. Как правило, бульканье воды или характерный гул всегда указывают на наличие воздуха в трубах.
2. Еще один признак попадания воздушных масс – неравномерный прогрев радиатора. Это бывает при завоздушивании или засорении прибора примесями. Понять, почему это произошло, очень просто. Если секции и трубопроводы холодные, значит причина в попадании воздуха. Если секции холодные, а трубы горячие, то проблема кроется в засорении отложениями.
3. В отопительном контуре может критически снижаться давление. Если воздушные карманы образуются из-за разгерметизации, то найти это место можно по протечкам. Именно снижение давления указывает на разгерметизацию контура. Обязательно проверьте соединительные узлы и плотнее подтяните все элементы. Если в местах соединения течи нет, то, скорее всего, она есть на протяжении трубопроводов или в радиаторах.

На заметку! Чтобы определить место, где локализуется воздушная пробка, нужно постучать по трубам. На завоздушенном участке будет более звонкий звук при ударе.

Спуск воздуха из отопительной сети

Теперь разберемся, как убрать завоздушенность системы отопления. Чтобы можно было спускать воздух из отопительной сети, на этапе монтажа устанавливаются специальные приспособления и краны.

Воздушный сепаратор

Сепаратор предназначен не для спуска воздуха, а для выделения из теплоносителя растворенного кислорода. При нагревании воды кислород образует мелкие пузырьки. Сепаратор можно установить в любой точке сети. При прохождении теплового носителя через это приспособление растворенный кислород преобразуется в мелкие пузырьки, которые собираются и выводятся из контура.

Воздушный сепаратор является составным элементом сепараторного узла. Он монтируется в подвале многоэтажного дома. Усовершенствованные сепараторы выводят из теплоносителя воздух и очищают его от различных примесей и загрязняющих частиц. Эти приспособления чаще устанавливаются в домах с централизованными отопительными сетями.

Кран Маевского

Арматура устанавливается на отопительные приборы специально для развоздушивания контура. Достаточно просто открыть кран и стравить воздух.

Краны Маевского имеют штуцер. При его открывании обеспечивается доступ в отопительные сети. Поскольку пробки собираются в верхней точки сети или радиатора, этот кран устанавливается только на верхний патрубок. В многоэтажках краны Маевского монтируют на приборы, установленные в квартирах на последнем этаже.

Чаще эту разновидность арматуры используют в системах открытого типа с естественной циркуляцией, но и контуры с принудительным током теплоносителя не застрахованы от образования воздушных пробок. Краны защищают от снижения эффективности обогрева многоквартирного дома.

Для использования устройства не нужно привлекать специалистов. Чтобы провести спуск воздуха, под кран на пол подставляют ведро или таз. Вместо этого можно надеть на кран шланг подходящей длины и опустить один его конец в раковину или ванную. Это делают потому, что вместе с воздушными пробками выходит некоторое количество теплового носителя.

Рекомендуем к прочтению:Замена отопительных труб в квартире и как их спрятать

Автоматический воздухоотводчик

Эти устройства предназначены для спуска воздуха в автоматическом режиме (без участия человека).

Принцип работы автоматического воздухоотводчика следующий:

1. Внутри прибора есть специальный поплавок, соединенный со штоком. Последнее устройство поджимается специальной пружиной.
2. При заполнении корпуса воздухоотводчика теплоносителем поплавок оказывает давление на шток, перекрывающий поступление воздуха в отопительные сети. То есть при прохождении теплоносителем поплавка исключено завоздушивание системы.
3. Если в корпус попадает воздушная пробка, которая движется по сети вместе с жидкостью, то шток открывает отверстие, и воздух выходит из контура.

Подобный принцип работы используется во всех автоматических воздухоотводчиках. При условии правильного монтажа устройство долго и исправно работает.

Но иногда даже такие простые и надежные конструкции дают сбой в работе:

• Если в сети циркулирует тепловой носитель низкого качества, то на штоке откладывается солевой налет. Из-за этого устройство неплотно закрывает проход, что вызывает протечки. Для решения проблемы достаточно снять крышку и тщательно очистить шток от налета.
• Иногда наблюдается подтекание теплоносителя в месте крепления крышки к корпусу. Такое бывает, если резиновая прокладка износилась. Для устранения течи просто замените прокладку.

Теперь вы знаете, как устранить завоздушивание системы отопления с помощью специальных приспособлений. Но иногда бывают такие ситуации, когда выявить место формирования воздушной пробки невозможно.

В этом случае воздух стравливают в процессе эксплуатации сети следующим образом:

1. Если повысить температуру воды и давление в сети, то воздушные пробки перемещаются к месту, где их проще обнаружить и стравить с помощью специальных приспособлений.
2. Сантехники с опытом работы могут ударами по трубопроводам выгнать пробку. Но этот способ могут использовать только опытные специалисты, потому что необходимо знать, где и как ударить по трубе. Более того, эта методика не всегда помогает решить проблему.

Если автономный отопительный контур часто завоздушивается, то проблему можно решить установкой автоматического воздухоотводчика. Некоторые разновидности систем нуждаются в обязательном монтаже кранов Маевского на каждый радиатор. Благодаря регулярному стравливанию воздуха отопительная система будет эффективно и бесперебойно работать.

</index>Используемые источники:

• https://montagtrub.ru/kak-spustit-vozduh-s-sistemy-otopleniya/
• https://otoplenie-doma.org/vozdux-v-sisteme-otopleniya.html
• https://oventilyacii.ru/otoplenie/prichiny-zavozdushivaniya-sistemy.html
• https://eurosantehnik.ru/spuskaem-vozdux-s-sistemy-otopleniya-kak-udalit-vozdushnuyu-probku.html
• https://dizain-vannoy.ru/sistema-otopleniya/obsluzhivanie/kak-razvozdushit-sistemu-otopleniya.html
