Воздух в системе охлаждения двигателя автомобиля: признаки и способы устранения воздушной пробки

Воздух в системе отопления затрудняет циркуляцию теплоносителя, в результате чего теплоотдача радиаторов и других отопительных приборов падает. Воздушная пробка является одной из наиболее распространенных причин снижения эффективности приборов отопления.

Автоматический воздухоотводчик Valtec.

Почему в системе отопления появляется воздух?

Причин может быть множество, вот только основные их них:

• Теплоноситель имеет в своем составе растворенный воздух, который выделяется при нагревании. В большей степени это относиться к системам, где в качестве теплоносителя используется обычная водопроводная вода, содержащая большое количество растворенного кислорода. При нагревании теплоносителя, кислород отделяется, образуя множество мелких пузырьков, которые и создают воздушную пробку;
• Заполнение отопительного контура теплоносителем осуществлялось слишком быстро, в результате чего не удалось стравить весь воздух. Отопительная система должна заполняться медленно (в среднем 1 этаж – 1 час), особенно если это протяженная система с большим количеством составных элементов;
• Не были соблюдены необходимые уклоны труб;

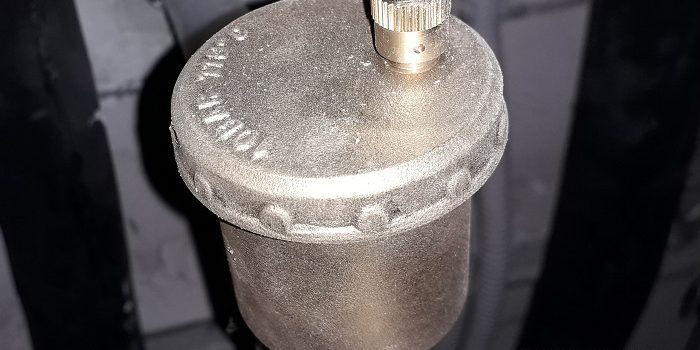

Автоматический воздухоотводчик в шахте.

• Воздушные пробки всегда образуются после проведения ремонтных работ. Ремонт или замена радиаторов, замена фитингов и т.д. — все это приводит в завоздушиванию системы отопления;
• Низкое давление в системе может привести к увеличению количества сжатого воздуха, который также будет создавать воздушные пробки;
• Выведен из строя или неисправен воздухоотводчик;
• Течь в системе отопления также может быть причиной образования пробок;
• Кислородопроницаемость труб отопления. В большей степени это относиться к полимерным трубам (кроме имеющих антидиффузионное покрытие), стенки которых пропускают в систему кислород.
• Иногда воздух скапливается в углах трубопровода. Это свидетельствует об ошибке при монтаже: отдельные участки труб были установлены не по уровню. В такой ситуации лучше всего врезать на проблемном участке тройник для установки воздухоотводчика;
• Некоторые некачественные алюминиевые батареи вступают в реакцию с водой, как результат воздушные пробки будут образовываться постоянно. Порекомендовать в такой ситуации можно одно: использовать только качественные отопительные приборы, а не выбирать что подешевле. Дешевый прибор рекомендуется заменить на новый, более качественный.

Воздухоотводчик с шаровым краном Danfoss на тех.этаже гостиницы.

Примечание! В многоэтажных домах чаще всего воздушные пробки образуются в квартирах на последних этажах, ведь воздух всегда «стремится» в верхние участки отопительной системы.

Как удалить воздушную пробку из системы отопления?

Причины образования воздуха в системе отопления понятны, но как его удалить? Ведь если оставить все как есть, это может привести к коррозии отдельных элементов системы, а также к преждевременному выходу из строя циркуляционного насоса отопления.

Во-первых следует найти место, где находиться воздушная пробка. Для этого понадобится маленький молоток или любой другой металлический предмет, при помощи которого следует простучать трубопровод. По звучанию металла находим расположение воздушной пробки. Там, где находиться воздух, звучание будет, как у пустотелой металлической емкости, т.е. более звонкое. Чаще всего завоздушивание происходит в верхних участках системы отопления.

После обнаружения воздушной пробки, следует открыть воздухоотводчик и держать его открытым до тех пор, пока не побежит вода. Перед тем, как развоздушить систему отопления рекомендуется поставить под воздухоотводчик емкость для слива теплоносителя.

Как правило, после удаления воздуха из системы, радиаторы начинают греть в нормальном режиме. Если же этого не произошло, рекомендуется промыть систему отопления.

Кран Маевского в верхней части регистра отопления.

Удаление воздушных пробок производится при помощи:

• Крана Маевского — ручной воздухоотводчик, у которого стравливание воздуха осуществляется путем регулирования обычной отверткой или рукой (в зависимости от модели крана). Вентиль следует отворачивать медленно, если появилось шипение, это означает, что воздух начал выходить. После того, как польется теплоноситель можно закрывать вентиль;
• Автоматических воздухоотводчиков – стравливают воздух автоматически.

Примечание! При стравливании воздуха через воздухоотводчик, давление в работающей системе может падать, т.к. после ухода воздуха освобождается занимаемое им пространство. В этом случае необходимо долить в систему теплоноситель, до тех пор, пока давление не нормализуется.

Автоматический воздухоотводчик.

Как предотвратить образование воздуха в системе отопления?

Еще на стадии проектирования отопительной системы необходимо установить все элементы таким образом, чтобы обеспечить свободное, беспрепятственное «хождение» воздуха, который образуется при нагреве теплоносителя.

Все замкнутые системы обязательно оснащаются воздухоотводчиками.

Сепаратор воздуха и шлама Honeywell HF49.

В закрытых системах отопления могут применяться сепараторы воздуха, которые позволяют полностью очистить теплоноситель, как от растворенного воздуха, так и от воздуха в виде мелких и крупных пузырьков. Конструкция сепаратора позволяет задерживать и удалить частицы воздуха.

Видео

Наличие завоздушенности в системе охлаждения чревато проблемами как для двигателя, так и других узлов автомобиля. В частности, может случится перегрев или печка будет плохо греть. Поэтому, любому автомобилисту полезно знать, как выгнать воздушную пробку из системы охлаждения. Данная процедура довольно тривиальна, так что будет под силу даже начинающему и неопытному, автолюбителю. Ввиду своей важности, мы расскажем о трёх методах удаления воздуха. Но сначала поговорим, как понять, что имеют место воздушные пробки и о причинах их появления.

</p>

Симптомы завоздушивания

Как понять, что в системе охлаждения появилась воздушная пробка? При возникновении этого явления, возникает несколько типовых симптомов. Среди них:

• Проблемы в работе термостата. А конкретнее, если после запуска двигателя вентилятор охлаждения включается очень быстро, то велика вероятность того, что термостат вышел из строя. Другая причина этого, может заключаться в том, что в патрубке насоса скопился воздух. В случае, если клапан термостата будет закрыт, то антифриз циркулирует по малому кругу. Возможна и другая ситуация, когда стрелка температуры охлаждающей жидкости находится в «нолях», когда двигатель уже достаточно нагрелся. Тут снова возможны два варианта — неисправность термостата, или наличие в нем воздушной пробки.
• Утечка антифриза. Ее можно проверить визуально по следам тосола на отдельных элементах двигателя или ходовой части машины.
• Помпа начинает шуметь. При ее частичном выходе из строя появляется посторонний шум.
• Проблемы в работе печки. Причин неисправностей этому существует много, однако одной из, как раз и является образование воздушной пробки в системе охлаждения.

Если вы обнаружили хотя бы один из описанных выше признаков, то необходимо провести диагностику системы охлаждения. Однако перед этим будет полезно разобраться, что стало причиной возможных проблем.

Причины возникновения воздушных пробок

Завоздушивание системы охлаждения может быть вызвано рядом неисправностей. Среди них:

• Разгерметизация системы. Она может возникнуть в самых разных местах — на шлангах, штуцерах, патрубках, трубках и так далее. Разгерметизация может быть вызвана механическим повреждением отдельных ее частей, их естественным износом, снижением давления в системе. Если после того как вы устранили воздушную пробку, в системе снова появился воздух, значит, она разгерметизирована. Следовательно, необходимо делать диагностику и ее визуальный осмотр с целью выявления поврежденного места.

  Заливать антифриз нужно тонкой струей

• Неверная процедура долива антифриза. Если он был залит широкой струей, то велика вероятность возникновения явления, когда воздух не может выйти из бачка, поскольку зачастую горловина у него узкая. Поэтому, чтобы этого не происходило, необходимо заливать охлаждающую жидкость не спеша, давая воздуху покидать систему.
• Неисправность воздушного клапана. Его задача состоит в том, чтобы убрать лишний воздух из системы охлаждения, и не допустить попадания его извне. В случае неисправности воздушного клапана происходит подсос воздуха, который распространяется по рубашке охлаждения двигателя. Исправить ситуацию можно ремонтом или заменой крышки с упомянутым клапаном (чаще всего).
• Неисправность помпы. Здесь ситуация аналогична предыдущей. В случае, если фибра или сальник помпы пропускают воздух извне, то он естественным образом попадает в систему. Соответственно, при появлении описанных симптомов рекомендуется проверить этот узел.
• Утечка охлаждающей жидкости. По сути, это является той же разгерметизацией, поскольку вместо антифриза в систему попадает воздух, образуя в ней пробку. Утечки могут быть в самых разных местах — на прокладках, патрубках, радиаторах и так далее. Проверить эту неисправность не так сложно. Обычно потеки антифриза видны на элементах двигателя, ходовой или других частях машины. При их обнаружении необходимо провести ревизию системы охлаждения.
• Выход из строя прокладки ГБЦ. При этом антифриз может попадать в цилиндры двигателя. Одним из ярких симптомов такой неполадки является появления белого дыма из выхлопной трубы. При этом часто в расширительном бачке охлаждающей системы наблюдается значительное бурление, обусловленное попаданием в нее выхлопных газов. Дополнительную информацию о признаках выхода прокладки ГБЦ из строя, а также советы по ее замене вы можете почитать в другой статье.

Крышка радиатора

Каждая из описанных выше причин может навредить узлам и механизмам автомобиля. В первую очередь страдает двигатель, поскольку нарушается его нормальное охлаждение. Он перегревается, из-за чего износ повышается до критического. А это может привести к деформации его отдельных частей, выходу из строя уплотнительных элементов, а в особо опасных случаях даже к его заклиниванию.

Также завоздушивание приводит к плохой работе печки. Причины этого аналогичны. Антифриз плохо циркулирует и не переносит достаточного количества тепла.

Далее перейдем непосредственно к методам, с помощью которых можно убрать воздушную пробку из системы охлаждения. Они отличаются по способу выполнения, а также сложности.

Методы удаления воздушной пробки из системы охлаждения

Существует три основных метода, с помощью которых можно устранить воздушную пробку. Перечислим их по порядку. Первый метод отлично подходит для автомобилей ВАЗ. Алгоритм его будет следующим:

1. Снимите с двигателя все защитные и прочие элементы, которые могут помешать вам добраться до расширительного бачка с охлаждающей жидкостью.
2. Отсоедините один из патрубков, которые отвечают за нагрев дроссельного узла (неважно, прямой или обратный).
3. Снимите крышку расширительного бачка и накройте горловину неплотной тканью.
4. Подуйте внутрь бачка. Таким образом вы создадите небольшое избыточное давление, которого будет достаточно для того, чтобы лишний воздух вышел через патрубок.
5. Как только из отверстия для патрубка пойдет антифриз, сразу наденьте патрубок на него и желательно зафиксируйте хомутом. В противном случае воздух опять попадет в него.
6. Закройте крышку расширительного бачка и соберите обратно все снятые ранее элементы защиты двигателя.

Второй метод проводится в соответствии со следующим алгоритмом:

1. Запустите двигатель и дайте ему поработать в течение 10…15 минут, после чего выключите его.
2. Снимите необходимые элементы дабы добраться до расширительного бачка с охлаждающей жидкостью.
3. Не снимая с него крышку, отсоедините один из патрубков на бачке. Если система была завоздушена, то из него начнет выходить воздух.
4. Как только польется антифриз, сразу же установите патрубок на место и зафиксируйте его.

При выполнении этого будьте аккуратны, поскольку температура антифриза может быть высокой и доходить до значения +80…90°С.

Третий метод того, как удалить воздушную пробку из системы необходимо выполнять так:

1. Необходимо поставить машину на возвышенность таким образом, чтобы ее передняя часть была выше. Важно, чтобы крышка радиатора была выше остальных частей охлаждающей системы. При этом поставьте машину на ручник, а лучше установите под колеса упоры.
2. Дайте поработать двигателю 10…15 минут.
3. Открутите крышки с расширительного бачка и радиатора.
4. Периодически нажимайте на педаль акселератора и доливайте в радиатор охлаждающую жидкость. При этом из системы будет выходить воздух. Его вы заметите по пузырькам. Продолжайте процедуру, пока весь воздух не выйдет. При этом можно включить печку на максимальный режим. Как только термостат откроет задвижку полностью и в салон пойдет очень горячий воздух, значит, воздух из системы был удален. Одновременно с этим нужно проверить наличие выходящих из охлаждающей жидкости пузырей.

Что касается последнего метода, то на машинах с автоматически включаемым вентилятором системы охлаждения можно даже не перегазовывать, а спокойно дать двигателю нагреться и дождаться, пока вентилятор включится. Одновременно с этим движение охлаждающей жидкости усилится, и под действием циркуляции воздух выйдет из системы. При этом важно добавить охлаждающую жидкость в систему, с тем, чтобы вновь не допустить завоздушивания.

Как видите, методы того, как избавиться от воздушной пробки в системе охлаждения двигателя, достаточно простые. Все они основаны на том факте, что воздух легче жидкости. Поэтому необходимо создать условия, при которых воздушная пробка будет вытеснена из системы под давлением. Однако лучше всего не доводить систему до того состояния и вовремя предпринимать профилактические меры. О них мы расскажем далее.

Общие рекомендации по профилактике

Первое, на что нужно обращать внимание, это уровень антифриза в системе охлаждения. Всегда контролируйте его, а при необходимости доливайте. Причем если приходится доливать охлаждающую жидкость очень часто, то это первый звонок, говорящий о том, что с системой что-то не в порядке, и для выявления причины неисправности необходима дополнительная диагностика. Также контролируйте отсутствие пятен от утечки антифриза. Делать это лучше на смотровой яме.

Не забывайте периодически выполнять очистку системы охлаждения. Каким образом и с помощью каких средств это делать вы можете почитать в соответствующих статьях на нашем сайте.

Старайтесь пользоваться тем антифризом, который рекомендован производителем вашего автомобиля. А покупки совершайте в проверенных лицензированных магазинах, сводя к минимуму вероятность приобретения подделки. Дело в том, что некачественная охлаждающая жидкость в процессе многократного нагрева может постепенно испаряться, а вместо нее в системе образуется воздушная пробка. Поэтому не пренебрегайте требованиями производителя.

Вместо заключения

Напоследок хотелось бы отметить, что при появлениях описанных признаков завоздушивания системы, необходимо как можно быстрее выполнить диагностику и ее проверку. Ведь воздушная пробка значительно снижает эффективность работы системы охлаждения. Из-за этого двигатель работает в условиях повышенного износа, что может привести к его преждевременному выходу из строя. Поэтому постарайтесь при обнаружении завоздушивания избавиться от пробки как можно быстрее. Благо, сделать это может даже начинающий автолюбитель, поскольку процедура несложна и не требует использования дополнительных инструментов или приспособлений.

Для лучшего понимания начнем с общих принципов работы. Пока двигатель холодный, жидкость циркулирует только по рубашке охлаждения (специальные каналы в блоке цилиндров и ГБЦ), не поступая в радиатор. Циркуляцию обеспечивает водяной насос (помпа).

После того, как температура ОЖ достигнет определенного показателя, происходит срабатывание термостата, который открывает большой круг (жидкость проходит через радиатор). Если охлаждения ОЖ при движении по большому кругу недостаточно, тогда автоматически подключается вентилятор охлаждения двигателя (воздушное охлаждение).

При этом важно, чтобы система работала корректно, так как ее эффективности зависит поддержание оптимальной температуры ДВС, нормальное функционирование внутрисалонного отопителя (печки) и т.д.

Обратите внимание, указанные неисправности могут возникать по разным причинам, то есть двигатель начинает перегреваться не только по причине возникновения воздушных пробок, однако такую вероятность также не следует исключать.

Как и в любой другой жидкостной системе замкнутого типа, воздушные пробки могут привести к тому, что система перестает работать в нормальном режиме. В этом случае также значительно повышается риск перегрева мотора, перестает нормально работать печка.

• Основным признаком образования воздушной пробки является перегрев двигателя. Другими словами, температура растет выше нормы, указатель температуры может подниматься до красной зоны. При этом при проверке уровня ОЖ в расширительном бачке никаких отклонений может быть не выявлено.
• Также в холодное время года водитель может заметить, что теплый воздух в салон практически не поступает, хотя двигатель нормально прогрет. Это также указывает на то, что в системе охлаждения может быть воздух.

Так или иначе, но воздушная пробка не позволяет ОЖ нормально циркулировать по каналам системы охлаждения. В результате нарушенной циркуляции возникают те или иные неполадки. В рамках проведения диагностики системы охлаждения двигателя следует проверить уровень ОЖ в расширительном бачке, а также внимательно осмотреть отдельные участки системы.

Не допускается наличие утечек антифриза или тосола, каких-либо видимых повреждений шлангов и патрубков. Также нужно проверить надежность фиксации хомутов в местах соединений. Часто бывает так, что в систему попадает воздух именно по причине незатянутого или пришедшего в негодность затяжного хомута.

Еще отметим, что воздух может попадать через малозаметные трещины в резиновых патрубках, при этом интенсивных течей через эти трещины может и не быть. Обычно такие трещины сразу не видны, однако детальный осмотр или подача воздуха в систему под давлением для проверки позволяет выявить проблемные участки. Также во время проверки следует уделить внимание помпе, проверить работу термостата и вентилятора охлаждения.

Если все в норме, тогда высока вероятность того, что печка не работает и мотор перегревается именно по причине воздушных пробок. В этом случае необходимо предпринять меры и «выгнать» такую пробку из системы охлаждения.

Как убрать воздушную пробку из системы охлаждения двигателя

Итак, начнем с простых автомобилей (старые иномарки, отечественный автопром). На таких авто удаление воздуха из системы охлаждения осуществляется следующим образом:

1. Машину достаточно загнать на эстакаду. Сделать это нужно таким образом, чтобы передняя часть была немного приподнята.
2. Далее на радиаторе нужно открутить специальную пробку, после чего двигатель можно запустить.
3. После нескольких минут работы на ХХ воздух стравливается из системы охлаждения мотора.

При этом данный способ не поможет решить задачу на более современных автомобилях. На подобных ТС система охлаждения полностью замкнутого типа, то есть для развоздушивания воздух нужно «выгонять». Чтобы это сделать, можно пойти двумя путями.

Первый способ предполагает откручивание крышки расширительного бачка, затем двигатель с открытой крышкой работает на ХХ какое-то время, затем нужно сесть в автомобиль и интенсивно погазовать, поднимая обороты до 3-3.5 тыс. об/мин. Далее крышку нужно закрутить и проверить работу системы.

Если этот способ не помог, тогда ослабляется верхний патрубок, который идет от печки. Нужно быть готовым к тому, что начнет вытекать и сам антифриз. Далее двигатель запускается, при этом нужно следить, когда из вытекающей ОЖ пропадут воздушные пузырьки. Их исчезновение укажет на то, что воздушную пробку успешно удалили из системы. Давайте рассмотрим этот способ более подробно на примере модели ВАЗ «Калина».

Перед началом работ следует подготовить ключи для демонтажа пластиковых защитных элементов. Также потребуется наличие отвертки, чтобы отпускать и затем затягивать хомуты.

• Итак, первым делом снимается пластиковая защита. Данная защита на указанной модели ТС прикрепляется к корпусу при помощи шпилек, которые имеют уплотнители из резины.
• Далее с верхнего или с нижнего патрубка нужно снять хомут. Теперь следует открутить крышку расширительного бачка. Если двигатель горячий, соблюдайте осторожность, так как разогретая ОЖ может выплеснуться из бачка!
• Затем горловина бачка накрывается чистой тряпкой. Далее на горловину следует натянуть подходящую трубку из резины. После этого нужно подать немного воздуха в бачок, дунув в трубку. Желательно делать это при помощи компрессора.

Помните, ОЖ является сильным ядом! Только в крайнем случае продувайте бачок ртом, при этом не допускайте попадания охлаждающей жидкости внутрь, в глаза или на кожу, не вдыхайте пары!</p>

• После подачи воздуха в бачок, из патрубка, с которого ранее был снят хомут, должен начать вытекать антифриз. После этого нужно убедиться, что в вытекающей ОЖ нет пузырьков воздуха, затем быстро накинуть патрубок на штуцер, поставить хомут на место и затянуть его. На этом этапе процесс развоздушивания можно считать завершенным.
• Далее потребуется довести уровень ОЖ до нормы (обычно «на холодную» заливается на 4-5 мм. выше отметки «MIN», так как после прогрева ДВС жидкость увеличится в объеме и поднимется до отметки «MAX».

Рекомендуем также прочитать статью о том, как вымыть ржавчину из системы охлаждения двигателя автомобиля. Из этой статьи вы узнаете о доступных способах удаления ржавчины, накипи и других отложений из радиатора и других элементов во время промывки системы охлаждения мотора.

• После этого двигатель можно завести и прогреть. В ряде случаев в рамках этой процедуры нужно немного накрутить крышку расширительного бачка, не затягивая ее. Затем следует дать силовой установке поработать на холостом ходу, периодически поднимая обороты. Данный способ позволит удалить излишки воздуха, которые могли образоваться при доливе жидкости.
• Если все в порядке, крышку можно закрутить плотнее, однако не следует стараться затягивать ее слишком сильно.

Полезные советы

Чтобы с системой охлаждения двигателя не возникало проблем в процессе эксплуатации, а также для продления срока службы составных элементов (помпа, термостат), нельзя использовать вместо антифриза или тосола обычную воду. Также не рекомендуется заливать дистиллированную воду вместо антифриза. Такой водой следует исключительно разбавлять концентрат антифриза или тосола в нужной пропорции.

Еще важно помнить, что даже если система герметична, постепенно вода испаряется из системы через специальный клапан, что означает необходимость регулярного контроля уровня в расширительном бачке и периодического долива жидкости при необходимости. Не допускайте сильного снижения уровня охлаждающей жидкости!

При этом частый долив только дистиллированной воды для поддержания уровня приводит к тому, что плотность раствора понижается. Это может привести к замерзанию ОЖ в системе в зимний период. Чтобы этого не произошло, нужно проверять плотность ареометром. При необходимости плотность корректируется заливкой неразбавленного концентрата.

Рекомендуем также прочитать статью о том, как промыть систему охлаждения двигателя своими руками. Из этой статьи вы узнаете о том, как выполняется промывка системы охлаждения, а также какие тонкости и нюансы следует учитывать в рамках выполнения данной процедуры.

Как правило, срок службы антифриза составляет 2-3 года (в зависимости от производителя, качества состава, состояния двигателя и т.д.). Например, попадание газов из камеры сгорания в систему охлаждения, сильный перегрев двигателя, общая загрязненность системы охлаждения, использование специальных герметиков для системы охлаждения типа «стоп-течь» и другие нюансы могут быстро привести свежую ОЖ в негодность.

Напоследок отметим, что система охлаждения, как и сам двигатель, требует периодического обслуживания с поправкой на определенные нюансы и особенности эксплуатации. Если в системе обнаружена грязь, замену охлаждающей жидкости двигателя необходимо осуществлять с промывкой.

Радиатор автомобиля также необходимо периодически промывать не только снаружи, но и внутри. Это позволит избавиться от ржавчины, накипи, продуктов распада антифриза или тосола и т.д. Результатом становится максимальная производительность системы охлаждения, что исключает перегревы мотора даже в самых тяжелых условиях, а также эффективная работа печки в зимний период.

Воздушная пробка в системе охлаждения приводит к нарушению режима отвода тепла из зон повышенного теплообразования: поршней, цилиндров, впускного и выпускного коллекторов. Такая нестабильная работа охладительной системы двигателя может вызвать перегрев. Продолжительная эксплуатация автомобиля с воздушной пробкой может закончиться серьёзными затратами на ремонт.

Возможные последствия воздушной пробки в системе охлаждения автомобиля

Наличие воздуха в охлаждающей жидкости приводит ко многим неприятным последствиям. Сразу же нарушается нормальная циркуляция тосола (антифриза) и начинает страдать основное предназначение системы охлаждения:

• отвод тепла от узлов работающего двигателя происходит неравномерно;
• обогрев воздуха в салоне не обеспечивает нужного комфорта.

Опытный водитель сразу заметит дёргание стрелки указателя температуры охлаждающей жидкости и закипание её в системе охлаждения. Воздушная пробка в охлаждающей жидкости вызывает:

• перегрев деталей и узлов двигателя на холостом ходу, что приводит к температурным скачкам;
• неправильную работу датчиков — от этого начинаются сбои в показаниях указателя температуры;
• неточности в работе термостата, которые могут стать причиной перегрева двигателя;
• недостаточный нагрев печки вызовет запотевание лобового и боковых стёкол, что приведёт к ограничению видимости и созданию аварийной ситуации на дороге.

Причины скопления воздуха в антифризе

Общая схема жидкостной системы охлаждения

Закрытые жидкостные системы охлаждения рассчитаны на поддержание в них постоянного избыточного давления (до 100 кПа). Повышенное давление позволило поднять температуру кипения жидкости до 120 градусов. Поскольку автомобили эксплуатируются круглый год, для них была специально разработана концентрированная, специальная незамерзающая охлаждающая жидкость — антифриз (наиболее популярен тосол). Он состоит из этиленгликоля, дистилированной воды и антикоррозийных, антивспенивающих, антиокислительных присадок. Тосол обеспечивает оптимальный тепловой рабочий режим двигателя 80–100 градусов в любую погоду. Основные причины возникновения воздушных пробок следующие:

1. Подсасывание воздуха через недостаточно герметичные соединения патрубков, шлангов, штуцеров, трубок. Это происходит потому, что при движении тосола по системе у стенок в трубках создаётся сниженное давление, которое втягивает наружный воздух в местах с неплотными соединениями.
2. Воздух запирается в системе охлаждения, когда при доливании или замене охлаждающей жидкости используется воронка с широким горлышком. Мощный поток антифриза перекрывает путь воздуху наверх. В расширительный бачок или радиатор тосол всегда наливается тонкой струйкой.

   Схема циркуляции тосола в системе охлаждения двигателяНа современных автомобилях применяется принудительная закрытая система охлаждения. Её главная задача — обеспечение устойчивой работы двигателя при переходе от режима охлаждения к режиму нагревания и наоборот. Достичь этого непросто, так как при нагревании тосола его объём увеличивается, и возникает избыточное давление, а при его охлаждении объём и давление в системе понижается. Повышенное давление сжимает воздух в самой верхней точке системы — расширительном бачке. В заливной пробке бачка есть воздушный клапан, который работает в двух направлениях. При повышении давления стравливает лишний воздух наружу, при понижении давления впускает наружный воздух в систему. Именно воздушный клапан поддерживает постоянное избытычное давление при любом тепловом режиме. Если это устройство будет работать неправильно, в системе охлаждения начнёт постоянно скапливаться лишний воздух

3. При износе уплотняющей фибры и сальника у подкачивающей помпы может начаться подсос наружного воздуха в охлаждающую жидкость.
4. Подтекание тосола в шлангах, патрубках, радиаторах охлаждения и отопления приводит к уменьшению его объёма и увеличение объёма воздуха в расширительном бачке. Забивание сердцевины радиаторов мусором и дефекты их внешних оболочек создают предпосылки для перегрева двигателя из-за плохого охлаждения тосола. Все эти причины в совокупности и по отдельности приводят к возникновению воздушной пробки в системе охлаждения.
5. Прогорание прокладки головки блока цилиндров (ГБЦ) часто приводит к подтеканию тосола в картер двигателя (на щупе масло будет выше максимально допустимого уровня) или в выхлопную систему (дым из выхлопной трубы будет белого цвета). Уменьшение объёма тосола ведёт к его закипанию из-за образования скоплений воздуха в системе охлаждения.

Видео: Как не завоздушить систему охлаждения при заполнении тосолом

Как определить наличие проблемы: симптомы, признаки, диагностика

Диагностика призвана помочь найти причину неправильной работы системы охлаждения. Если тосол постоянно куда-то пропадает, кипит, сильно бурлит в радиаторе охлаждения, а салон не нагревается — со всем этим нужно разбираться. Если уровень тосола регулярно понижается — его место будет занимать воздух, который со временем образует воздушную пробку. В данном случае нужно проверить герметичность всех соединений системы охлаждения двигателя. Для этого производят внимательный внешний осмотр сопряжений резиновых деталей (шлангов, патрубков) с трубками и штуцерами при прогретом работающем двигателе. Особое внимание обратить на патрубки радиатора, водяного насоса, термостата и шланги отопителя. Если обнаружится течь — её нужно устранить заменой патрубков или подтяжкой стальных хомутиков.

Основная нагрузка по регулировке (в момент прогревания двигателя) и поддержанию постоянной (во время работы двигателя) температуры в системе охлаждения ложится на термостат. Если двигатель после запуска начинает прогреваться очень быстро, почти одновременно запускается электрический вентилятор, а на указателе стрелка стремиться двигаться в красную зону — эти признаки указывают на неисправность термостата или скопление воздуха в нагнетающем патрубке от насоса. Клапан термостата будет всё время закрыт, и тосол циркулирует только по малому кругу.

Скопление воздуха в термостате: схема процесса

А вот если двигатель долго разогревается, а стрелка застыла в начале шкалы — это признак постоянно открытого клапана у термостата или образования воздушной пробки в самом термостате. Открытый клапан не может переключить циркуляцию тосола на малый круг для быстрого разогрева двигателя.

Чтобы проверить правильность работы термостата, нужно завести двигатель и дать ему поработать до начала движения стрелки указателя температуры. Трогаем рукой патрубки охлаждающего радиатора. Верхний должен быть тёплым, а нижний оставаться холодным. При дальнейшей работе двигателя патрубок вверху радиатора должен делаться всё горячее, а нижний патрубок оставаться таким же холодным. Когда двигатель прогреется и температура станет равной 80–90 градусов, откроется клапан термостата. В это время нижний патрубок радиатора будет сначала тёплым, а потом и горячим.

О техническом состоянии водяной помпы можно судить по шумности работы; отсутствию течи тосола через сальник; отсутствию вибраций из-за износа подшипника на валу насоса. Подтекание тосола говорит о подсосе воздуха и образованию его скоплений в системе охлаждения.

Подведём итог: в закрытую систему охлаждения двигателя воздух извне может попасть в трёх случаях:

• при неумелой заливке тосола в систему при его замене и добавлении до нормы;
• при частичной разгермитизации системы и подсоса воздуха через неплотные соединения;
• при поломке воздушного клапана расширительного бачка.

Поскольку воздух гораздо легче охлаждающей жидкости, он всегда будет стремиться вверх. Поэтому способы удаления скоплений воздуха из системы охлаждения одинаковы для всех типов двигателей внутреннего сгорания (дизелей, карбюраторных, с продольным или поперечным расположением, V-образных или рядных и т.д.).

Самый верный признак образования скопления воздуха в системе охлаждения — плохая подача тепла печкой при нормально прогретом двигателе.

Видео: Лада Калина. Скопление воздуха в системе охлаждения

Как стравить воздух на примере модельного ряда ВАЗ

У моделей ВАЗ в расположении компонентов системы охлаждения есть конструктивное достоинство — удобная позиция охлаждаемого дроссельного узла (карбюратора), являющегося самым высоким местом в системе охлаждения. Порядок действий на автомобиле Лада Калина такой (из инструмента понадобится только крестообразная отвёртка).

1. Полностью открываем переключатель отопителя (на максимально высокую температуру);

2. Демонтируем защитный экран клапанной крышки;

   Отсоединённый отводной шланг нагрева от штуцера дросселя

3. Ослабляем хомут и снимаем подводящий или отводящий шланг подогрева со штуцеров дросселя;

   Снимаем крышку с расширительного бачка

4. Отворачиваем крышку расширительного бачка;
5. Через чистый отрез ткани у горловины расширительного бачка нагнетаем воздух с помощью рта до тех пор, пока тосол не потечёт из штуцера дросселя или нагревательного шланга;
6. Проворно вставляем шланг на своё место и закрепляем с помощью хомута;
7. Монтируем на место все снятые детали.

Видео: Как убрать воздух из расширительного бачка

Второй способ выпустить воздух отличается от первого только тем, что не нужно ртом нагнетать воздушные массы в горловину расширительного бака. Все операции проделываются на нормально прогретом, заглушённом двигателе. Этот способ никаких манипуляций с пробкой расширительного бачка не предусматривает. Сразу снимается один из двух шлангов подогрева со штуцеров дросселя. Если охлаждающая жидкость потечёт, то шланг вставляется на своё место и затягивается. С одного раза может не получиться, тогда операцию нужно проделать снова. Этот метод требует внимательности и осторожности, так как тосол нагрет до температуры 90 градусов и находится под повышенным давлением.

Третий способ не требует никакой разборки охлаждающей системы. Правда эффективность у него не очень высокая. Автомобиль передними колёсами заезжает на насыпь так, чтобы наивысшей точкой в системе охлаждения стала пробка радиатора. Крышки радиатора и расширительного бачка снимаются. Двигатель запускается, температура тосола доводится до рабочих параметров. При уменьшении объёма охлаждающей жидкости её постоянно нужно добавлять до количества, рекомендуемого заводом-изготовителем. Выгонять воздушную пробку нужно до того момента, пока не прекратят выделяться пузырьки из горловины радиатора или расширительного бачка.

Как не допустить образования проблемы повторно

На работы автосервиса хотя бы еть гарантия

Самый верный способ избежать ненужных проблем с автомобилем — доверять обслуживание профессионалам. Устройство авто и двигателя в частности непрерывно усложняется. Современная система охлаждения состоит из многих деталей неправильной формы, трубок и шлангов, расположенных под различными углами. Одним словом, мест, где может скапливаться воздух в системе охлаждения — много. Профессионалы знают все тонкости заполнения системы антифриз, умеют без проблем поменять старую жидкость на новую.

Перегрев двигателя можно предотвратить с помощью регулярного обслуживания

Не нужно допускать перегрева двигателя, доводить тосол до кипения. В этот момент охлаждающая жидкость превращается в пар, который под большим давлением (система ведь закрытая) заполняет все самые труднодоступные уголки системы охлаждения. В этом случае сам двигатель подвергается большой опасности получить серьёзные поломки. Кроме того, потребуется большое умение и опыт, чтобы выгнать воздух из системы охлаждения автомобиля.

Если вовремя не удалить из системы охлаждения воздушную пробку, появляются шансы довести двигатель до ощутимых затрат на ремонт и восстановление. Так что к вопросу «как удалить воздух из системы охлаждения» нужно отнестись со всей серьёзностью.

Любой автомобиль — это набор достаточно сложных узлов и агрегатов, тесно связанных между собой. Законы физики никто не отменял, а потому нагревание автомобиля в процессе работы неизбежно. С целью предотвращения чересчур высокой температуры и была изобретена система охлаждения автомобиля. Однако периодически возникающие в этой системе воздушные пробки могут привести к выводу из строя многих узлов машины, в том числе и двигателя.

Чем опасно наличие воздушной пробки в машине

В первую очередь, это касается самого двигателя. Как известно, жидкости и материалы при нагревании имеют свойство расширяться. Достигая определённой температуры, кольца, клапаны и поршни ДВС начинают видоизменяться и терять свою форму, что приводит к гибели самого мотора. Помимо этого возникновение воздушной пробки в системе охлаждения приводит и к выходу из строя различных датчиков, из-за чего водителю поступает некорректная информация о состоянии автомобиля и его параметрах. Влияет неисправность системы охлаждения и на комфорт: как правило, при возникновении воздушной пробки очень слабо нагревается салон.

Основные признаки и симптомы возникновения

• Не работает или слабо греет отопитель салона. Это — следствие того, что из-за возникшей воздушной пробки в системе антифриз или иная охлаждающая жидкость не попадают в радиатор.
• Перегрев двигателя. Если это современный автомобиль, то о повышенной температуре даст знать индикатор на приборной панели. Впрочем, быстро ползущая вверх стрелка температуры двигателя тоже является показателем перегрева. Тосол, антифриз и прочие не могут свободно перемещаться по системе охлаждения, а значит, не могут нормально охлаждать двигатель.

Нередко и более весомые причины могут выражаться такой симптоматикой. Поэтому перед проведением диагностики нужно осмотреть все компоненты и части системы охлаждения на предмет отсутствия протечек и механических повреждений. Необходимо внимательно обследовать патрубки и крыльчатку, помпу, проверить термостат.

Итак, когда причина определена как возникновение воздушной пробки в системе охлаждения, следует предпринять действия, чтобы выгнать её. Для того чтобы убрать неполадку, требуется по сути немного — эстакада и умелые руки. Если речь идёт о старом авто, то достаточно просто загнать его на эстакаду так, чтобы был задран капот, отвернуть специальную резьбовую пробку на радиаторе и запустить двигатель. Как показывает практика, через некоторое время воздух удаётся полностью выпустить из системы охлаждения.

Однако такая схема не устранит проблему на современных транспортных средствах. Их система охлаждения отличается тем, что она замкнута, и, чтобы удалить завоздушивание, нужно помочь системе освободиться от воздуха. Для этого следует ослабить верхний патрубок, идущий от печки. Разумеется, будет выходить и антифриз. Как только в охлаждающей жидкости пропадут пузырьки воздуха, можно смело констатировать, что пробки в устройстве нет.

Пошаговая инструкция по удалению на примере Лады Калины

Важно! Для проведения процесса удаления воздуха понадобятся ключи для съёма защиты и хомутов, а также отвёртка для подкручивания.

1. Сначала нужно снять пластиковую защиту. Она крепится к корпусу шпильками на резиновых уплотнителях.
2. С любого патрубка снимается хомут — либо с верхнего, либо с нижнего.
3. Открыть крышку расширительного бачка и накрыть его горловину обычной тряпкой, желательно чистой.


4. В бачок подаётся воздух (можно просто дунуть туда изо всех сил).
5. Если всё выполнено правильно, то из вскрытого патрубка польётся тосол.
6. Далее нужно быстро надеть патрубок на штуцер дросселя и закрепить хомутом.
7. Защиту поставить обратно.

Ниже прилагается видео, в котором наглядно демонстрируется процесс удаления воздушной пробки из системы охлаждения автомобиля.

Как стравить воздух из системы охлаждения на автомобилях семейства ВАЗ (видео)

https://youtube.com/watch?v=A4UXEZxXzOI

Профилактика

Для того чтобы в дальнейшем избежать подобных инцидентов с системой охлаждения, стоит запомнить несколько простых правил по обслуживанию и эксплуатации автомобиля:

• соблюдать регламент технического обслуживания и проверять уровень охлаждающей жидкости не реже раза в месяц. Стоит помнить, что именно утечка жидкости из системы приводит к её завоздушиванию.
• не экономить на охлаждающей жидкости и приобретать ту, что рекомендована производителем. Зачастую некачественный тосол или антифриз являются причинами появления воздушных пробок в системе охлаждения.

Автомобиль, как и любой технически сложный агрегат, требует соответствия режиму эксплуатации, заявленному производителем. Поэтому именно соблюдение всех правил и требований завода является залогом долгой и беспроблемной работы вашего любимца.

Используемые источники:

• https://otoplenie-guide.ru/raboti/remont/vozduh-v-sisteme-otopleniya
• https://m.etlib.ru/blog/607-kak-mozhno-vygnat-vozdushnuyu-probku-iz-sistemy-ohlazhdeniya
• http://krutimotor.ru/zavozdushivanie-sistemy-ohlazhdeniya-dvigatelya-kak-ubrat-vozduh/
• https://autoclub.su/kak-ustranit-vozdushnuyu-probku-iz-sistemy-oxlazhdeniya-avtomobilya/
• https://autozam.ru/soveti/opredelyaem-i-ustranyaem-vozdushnuyu-probku-v-sisteme.html
