​Водяной внутрипольный конвектор – лучшее решение отопления для отопления дома!

Панорамное остекление жилья — это востребованная модная тенденция современного ремонта и строительства. Чтобы обогреть помещение с такими окнами стандартные отопительные устройства не подходят, поэтому специалисты разработали встраиваемые приборы скрытой установки.

Ими являются универсальные водяные внутрипольные конвекторы отопления, выгодно отличающиеся компактностью и привлекательным внешним видом. Прежде чем принять решение об использовании инновационного оборудования, необходимо разобраться в его особенностях, согласны?

В статье подробно описаны различные виды внутрипольных конвекторов, обозначены сильные и слабые стороны таких радиаторов, а также приведены советы по их выбору и установке.

Внутрипольные конвекторы в интерьере

Современный рынок предлагает различное отопительное оборудование, которое предназначено для создания комфортной и уютной атмосферы в помещениях разного предназначения.

Внутрипольные модели — это универсальные приборы, которые выполняют нагревательную и декоративную функцию. Они обеспечивают желаемую температуру в квартире или офисе за небольшой промежуток времени.

Водяные напольные конвекторы — эффективные приборы, которые устанавливаются в полу. Они предназначены для быстрого обогрева помещения

Подключенный к системе водяного отопления или к электропитанию конвектор — многофункциональный прибор, который отлично выполняет свои прямые функции и служит украшением интерьера. Он не только играет роль компактного практически незаметного обогревательного оборудования, но и является стильным дополнением дизайна помещения.

Если владелец квартиры выбрал для обогрева устройства, размещаемые в конструкции пола, в процессе ремонта предстоит подготовить специальные ниши.

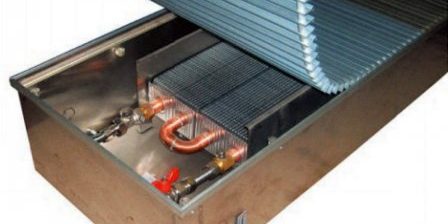

Водяные внутрипольные конвекторы — это приборы, которые устанавливаются под напольным покрытием. Они эффективно обогреют и украсят жилое помещение

Встроенные модели более привлекательны и эффективны, чем обычные радиаторы. Последние греют помещение при помощи теплового излучения, а электрические конвекторы и водяные модели кроме излучения еще и обогревают циркулирующий через них воздушный поток.

Особенности работы, а также рекомендации по выбору электрических и водяных конвекторов напольного типа приведены в статьях:

Внутрипольные отопительные приборы закрыты с 3-х сторон, поэтому независимо от расположения отдают наверх большинство тепла. За счет использования специальных изоляционных материалов в стороны уходит незначительная часть тепловой энергии.

Где используются встроенные системы обогрева

Встраиваемые в пол конвекторы — инновационное отопительное оборудование, которое отличается уникальными характеристиками и стильным внешним видом.

Их рекомендуется устанавливать в следующих случаях:

1. В помещениях с большими оконными проемами, чтобы исключить возможность образования сквозняка в помещении.
2. В малогабаритных комнатах с нехваткой свободного пространства или в тех, в которых по проект-дизайну не должно быть лишних элементов. Приборы встраиваются в стяжку пола, оставляя свободным максимум пространства.
3. В помещениях с повышенным уровнем влажности независимо от их назначения. Здесь их роль – получение своеобразной завесы, которая не допускает запотевание окон.

Чтобы не разочароваться и избежать потери денежных средств, рекомендуются изучить информацию о понравившихся моделях еще до покупки.

Грамотно подобранный отопительный прибор обязательно оправдает ожидания и позволит существенно сэкономить на потреблении электроэнергии.

Типы и особенности оборудования

Конструкция электрического встроенного агрегата довольно проста. Он состоит из металлического корпуса-короба, в середине которого расположен нагревательный элемент. Чтобы максимально повысить теплоотдачу, его оснащают конвективными ребрами. Сверху обогреватель закрывается эстетичной решеткой, расположенной на уровне пола.

Встраиваемые конвекторы в некоторых случаях устанавливают в подоконник. Этот прием практикуется, если внутрипольных обогревательных приборов недостаточно для оптимального обогрева помещения

Для увеличения тепловой мощности в некоторых моделях ставят вентиляторы. Они увеличивают скорость передвижения и нагрева воздуха на 75-90%. Для снижения шумов, возникающих при работе вентиляторов, используют специальные вставки из пористой резины.

Если большая тепловая мощность не требуется, внутрипольный прибор может функционировать при выключенном вентиляторе благодаря естественной конвекции.

Чтобы добиться оптимальной температуры в помещении, используются регуляторы и датчики температуры, которые расположены в середине металлического корпуса. Регуляторы бывают электромеханические или электронные.

Этот блок контролирует показатель температуры и скорость вращения вентилятора. Удобное «ручное» управление позволяет при необходимости выставить требуемые параметры.

Конвекторы, встраиваемые в пол, могут оснащаться термостатом, который показывает температуру, управляет процессом расхода теплоносителя в теплообменнике и скоростью вращения вентилятора

Подключаемый с контуру отопления встраиваемых прибор отопления отличается от электрического только тем, что вместо нагревательного элемента внутри него проходит труба. По аналогии она оснащается ребрами, цель которых заключается в увеличении теплоотдачи.

Водяной тип встраиваемых в пол конвекторов также может оснащаться вентиляторами для ускорения процесса обогрева.

Каждый элемент внутрипольного конвектора произведен из различных материалов, обладает определенными характеристиками и выполняет свои функции. Поэтому качество и функциональность обогревательного прибора следует оценивать исходя из комплектующих аксессуаров.

Для регулирования температуры встраивают термостат, а для увеличения эффективности прибора — вентилятор.

Основные требования к корпусу прибора

Внешний вид металлического корпуса не играет важной роли, так как он расположен в полу помещения. Особое внимание следует уделять качеству этого элемента, так как от показателя зависит надежность и долговечность обогревательного агрегата и определяется его класс.

Важное значение играет роль металл, из которого изготовлен корпус:

1. Для установки во влажных помещениях подойдет конвектор с корпусом из нержавеющего материала, обладающего повышенной влагоустойчивостью.
2. В сухие помещения подбирают прибор с корпусом из оцинкованной или черной стали, которая покрывается, устойчивой к внешним воздействиям, антикоррозийной краской

Обычно для покрытия металлического корпуса используются специальные порошковые составы. Они эффективно защищают металл от образования ржавчины и внешних воздействий.

Дизайнеры рекомендуют выбирать конвекторы, у которых детали и внутренние стенки корпуса окрашены в темный цвет. Они практически незаметны, поэтому выглядят более эстетично

Какой тип решетки предпочесть?

При выборе отопительного прибора, встраиваемого в пол, обратить особое внимание на решетку. Этому элементу отводится декоративная роль, так как он остается над полом.

Решетка может изготавливаться из таких материалов:

• оцинкованная, нержавеющая или обычная сталь;
• анодированный алюминий;
• натуральный мрамор;
• дерево – бук, ясень, мербау, дуб и т. д.

При выборе материала надо учитывать, что система должна гармонично вписаться в интерьер и соответствовать дизайнерскому оформлению помещения.

По конструкции различают 2 типа решеток для внутрипольных конвекторов:

• рулонные – решетки более дорогие и удобные в эксплуатации, так как их можно скатывать;
• линейные – необходимо полностью поднимать.

Планки в рулонных решетках располагаются исключительно поперек. В линейном исполнении они расположены поперек и вдоль обогревательного прибора.

Декоративные решетки – это стильное завершение внутрипольной отопительной системы. Они помогут скрыть вентиляцию и обогревательный прибор

Конструкция решетки особенно важна, если сверху на нее будут наступать ногами. В этом случае надо обратить внимание на внешний вид и материалы, используемые при изготовлении. Следует проверить, чтобы решетка не содержала каких-либо пластиковых деталей, которые производители иногда используют в местах соединения рамы и ламелей.

Чтобы равномерно распределить нагрузку на прибор, уменьшить уровень шумов и повысить комфортность, отдельные производители устанавливают пружины в местах соединения рамки и ламели.

В условиях повышенной нагрузки лучше выбирать решетку, имеющую одинаковую конструкцию с обеих сторон. Если она сотрется, ее можно перевернуть для дальнейшей эксплуатации.

Особенности внутрипольных водяных приборов

Нагревательный элемент водяных обогревательных приборов, встраиваемых в пол — это полая трубка с напрессованными или наваренными пластинами. Перенос тепла выполняется теплоносителем с антифризом или водой. Внутрипольные конвекторы подключают к общей системе водяного отопления при помощи патрубков с резьбой.

Во встраиваемых водяных изделиях важную роль играет теплообменник. Максимальную мощность обеспечивают более дорогостоящие медные и медно-алюминиевые теплообменники. Последние оснащены трубой из меди и ребрами из алюминия.

Производители также предлагают бюджетные модели из нержавеющей стали и эконом-вариант — из оцинкованной.

Теплообменники и внутренние стенки корпуса большинства моделей внутрипольных конвекторов покрашены в темный цвет. За счет этого их практически не видно через декоративную решетку

Дорогие конвекторы, оснащенные теплообменниками из меди, кроме функции повышения мощности прибора имеют несколько недостатков.

Минусы использования подобных моделей:

1. Медь требует особых условий эксплуатации. Она не совместима с некоторыми металлами, из которых изготавливаются теплоноситель и устройства заземления.
2. Эксплуатация моделей с теплообменниками из этого металла в системе централизованного отопления может вызвать проблемы.

Зато они подходят для систем индивидуального отопления, где наблюдается разводка полимерными, металлополимерными или медными трубами. Лучше, если теплообменник отопительного котла тоже изготовлен из меди.

Арматуру и фитинги надо использовать с хромированным и никелированным покрытием, латунные или бронзовые.

Помимо водяных, производители предлагают электрические встраиваемые конвекторы. В них главную роль выполняет нагревательный элемент — ТЭН. На нем расположены пластины, предназначенные для увеличения площади соприкосновения устройства с воздухом.

Эти приборы служат дополнительным источником теплового излучения в помещениях, где нет возможности подключить водяное отопление.

Различия радиаторных и электрических видов

В электрических и в водяных внутрипольных обогревательных приборах для увеличения мощности устанавливают вентиляторы. Это позволяет получить намного больше тепла от конвекторов.

Вентиляторы работают от сети постоянного тока на 12, 24 В и переменного на 220 В. Чтобы уменьшить уровень шумов, их ставят на виброзащитные опоры.

Несмотря на шум, исходящий обычно от конвекторов с принудительной конвекцией, они имеют важные преимущества. Устройства выдают больше тепла и осаждают холодные потоки, которые поступают от стеклянной поверхности

Если владелец помещения планирует использовать водяной внутрипольный конвектор в качестве единственного или основного источника тепла, рекомендуется выбирать модели с принудительной конвекцией. Они быстро и эффективно нагревают воздух в помещении, не позволяя конденсату осесть на стекле.

Отдельные модели, например, изделия фирмы Kermi, могут использоваться не только для отопления помещений, а и для его охлаждения. Это происходит благодаря использованию 2-х отдельных теплообменных элементов, подключенных к различным системам — к отоплению и охлаждению.

Существует 2 вида встроенных систем — двухтрубные и четырехтрубные. В двухтрубных 1 теплообменник работает с 2-мя системами.

На современном рынке представлены модификации внутрипольных конвекторов, подающих в помещение чистый и теплый воздух. Вначале он поступает в специальное отверстие, затем очищается при помощи встроенных фильтров. Потом воздух подогревается, после чего поступает в помещение.

Водяные внутрипольные конвекторы с встроенными фильтрами оптимально подходят для установки в помещениях со стеклопакетами. В них обычно наблюдается низкая влажность и недостаток кислорода

Производители также выпускают внутрипольные приборы для эффективного обогрева жилых, коммерческих и производственных помещений с высоким уровнем влажности. При их изготовлении используются влагостойкое и современное электрооборудование. Эти модели оснащены дренажным стоком для отвода скопившегося конденсата.

Перед началом ремонта можно заказать конвектор нестандартного размера, соответствующее особенностям помещения.

Отдельные производители изготавливают поворотные нагревательные элементы, которые облегчают уход за внутренней частью корпуса. Теплообменник можно установить на гибких шлангах, за счет этого его можно легко вынуть для очистки.

По заказу клиента встраиваемые в пол конвекторы делают с требуемым радиусом кривизны или угловыми. Это чаще используется для оформления витрин или помещений с нестандартной геометрией

За контроль температуры и мощности конвектора отвечают электронные или электромеханические термостаты. Они находятся в корпусе прибора, управляются при помощи дистанционного или выносного пульта. Электронные термостаты позволяют запрограммировать температуру по времени суток, дням недели.

Правила выбора прибора

При выборе внутрипольного конвектора электрического типа главное оценить мощность и габариты устройства. Желательно еще определиться с типом конвекции, которая может быть естественной и принудительной.

Выбор водяных обогревателей, встраиваемых в пол, требует учитывать множество параметров функциональных особенностей устройства.

Основные характеристики конвектора

Первоначально надо выбрать размер изделия, наличие вентилятора, материал корпуса, ребер, труб. Помимо этого, необходимо обратить особое внимание на другие характеристики.

Рассматривая встраиваемый конвектор водяного типа в качестве прибора для отопления жилья, следует определиться с производителем.

Отечественные и зарубежные производители предлагают обогревательные приборы с широким диапазоном мощности. Правильно выбрав этот параметр, вы обеспечите комфортную температуру в помещении

Одной из наиболее важных характеристик конвектора считается тип обогревательной системы – однотрубная или двухтрубная. Диаметры подключения не относятся к первостепенным критериям выбора, так как имеются переходники.

Давление отопительной системы

Это один из наиболее важных показателей водяного прибора. Для отопления частного дома, двухэтажного и трехэтажного коттеджа подходит любая модель, так как давление в общей системе отопления обычно не выше 3 Бар.

Обычно для установки в многоэтажных домах рекомендуют устанавливать встраиваемые в пол конвекторы, рабочее давление которых до 15 Бар

Для квартир многоэтажек надо учесть опрессовочное и рабочее давление. В эксплуатационной организации следует узнать эти показатели для своего дома, сравнив их с характеристиками выбранной модели.

Выбор варианта теплоносителя

При выборе оптимальной модели внутрипольного конвектора необходимо учесть вид и параметры устройства. Для индивидуального отопления подойдет любая модель, так как владелец помещения может самостоятельно задавать и контролировать температуру и характеристики теплоносителя.

Жителям многоэтажек придется подстраиваться под условия и показатели воды, которая течет в канализационных трубах. При этом следует учитывать такие факторы: температура, количество взвесей, Ph, содержание кислорода, оптимальный тип подключения прибора.

Особенности монтажа внутрипольного конвектора

Устанавливать встроенные модели конвекторов для отопления водяного типа можно несколькими способами: прибором к помещению или к стеклу.

Если оборудование развернуть к окну, поступающий из оконного проема холодный воздух будет отсекаться, что обеспечит невозможность появления конденсата. Однако температура в помещении будет крайне медленно достигать комфортных для пребывания значений, так как большая часть тепла потратится на нагрев стекла.

При монтаже внутрипольного устройства к стеклу в помещении будет стабильная температура. Это результат равномерного смешивания теплых и холодных масс воздуха

Развернув устройство в сторону помещения, можно получить быстрый нагрев. При этом расположении на стекле может образовываться конденсат. Один из основных недостатков такого способа — в помещении наблюдаются зоны с различной температурой, которые создают дискомфорт.

Встраиваемые приборы устанавливают в желоба, подготовленные в процессе ремонтных работ. Если пол в помещении бетонный, тогда расстояние между стенками желоба и корпусом устройства заполняется раствором.

При установке конвектора в деревянное напольное покрытие вокруг него делают декоративную рамку из брусьев идентичного цвета.

Достоинства и недостатки оборудования

На современном рынке представлено огромное количество отопительных устройств напольного и настенного монтажа. Универсальные внутрипольные приборы пользуются особой популярностью, так как они обладают уникальными характеристиками и достоинствами.

Минусы встраиваемых приборов

Основной недостаток внутрипольных конструкций — высокая стоимость. Их цена в несколько раз выше аналогичных обогревательных приборов напольного агрегата одинаковой мощности.

Это связано с тем, что монтаж устройства намного сложнее, чем конвекторов обычных моделей.

Схема монтажа внутрипольного отопления описывает процесс установки водяной конструкции. Он довольно сложный, так как включает несколько важных процессов (+)

При установке оборудования встроенного типа трубы подводки должны находиться в полу. Это популярное решение, сложное, с технической точки зрения. Для скрытого монтажа изделия необходимо поднимать пол, что можно сделать не во всех помещениях.

Плюсы внутрипольных систем

Основное преимущество конвекторов, встраиваемых в пол, — скрытый монтаж, который дает широкие возможности для смелых дизайнерских решений. Это подходящий вариант для оснащения витрин и панорамного остекления.

Несмотря на сложности монтажа и высокую цену, конвекторы отопления в полу — востребованная и стильная модель обогревательного прибора

Для открытых, стильных интерьеров установка отопительных приборов может стать проблемой из-за нехватки свободного места. В большинстве квартир и жилых домов, оборудованных модными панорамными окнами, громоздкой радиатор никак не впишется в общую стилистику помещения.

Оптимальный выход в таких ситуациях — встраиваемый конвектор. Причем можно подобрать модель с естественной или принудительной конвекцией.

Выводы и полезное видео по теме

Видео №1. Обзор встраиваемого оборудования для водяного отопления:

Видео №2. Устройство и монтаж внутрипольных конвекторов:

Видео№3. Уход за встроенными в пол отопительными изделиями:

Основная функция встроенного в пол водяного конвектора — эффективный и быстрый обогрев помещения. Оборудование защищает стекло от образования конденсата — с помощью тепловой завесы останавливает и нагревает потоки холодного воздуха, которые постоянно исходят от оконных и дверных проемов.

В зависимости от особенностей помещения и требований к изделию можно подобрать прибор оптимальной модели.

Заинтересованным в вопросе выбора и установки водяных внутрипольных конвекторов предлагаем оставлять комментарии и задавать вопросы. Форма для обсуждений расположена в нижнем блоке.

Отопительные приборы, в которых тепловая энергия с теплоносителя или нагревательных элементов поступает внутрь помещения посредством конвекции, называются конвекторами. Внутрипольные имеют существенные отличия от многих подобных устройств и встраиваются в заранее подготовленные в полу ниши или цементную стяжку.

Что такое внутрипольный конвектор и для чего нужен

Внутрипольный конвектор — обогревательный прибор нового поколения, широко используемый в качестве дополнительного источника тепловой энергии и для организации внутри помещений эффективного отопления первичного типа. С конструктивной точки зрения все встраиваемые конвекторы являются рёберными теплообменниками, установленными в надёжный корпус из металла, прикрываемый решёткой декоративного вида.

Решётка, монтируемая поверх конвектора, выполняет не только защитную, но и декоративную функцию

Материалы, используемые в изготовлении решётки и корпуса, подбираются в зависимости от мощностных показателей, назначения и дизайнерского замысла.

Установка внутрипольных конвекторов на сегодняшний день востребована в разных типах помещений, представленных:

• квартирами и коттеджами, имеющими панорамное остекление;
• общественными помещениями, гостиницами и офисными зданиями;
• спортивными клубами и залами, бассейнами и СПА-салонами;
• зимними садами, теплицами и оранжереями;
• выставочными и концертными залами, музеями и библиотеками;
• торговыми центрами и автомобильными салонами.

Помимо обогрева, конвектор предотвращает запотевания панорамных окон

Как правило, встраиваемые в пол нагреватели водного типа устанавливаются в помещениях, имеющих достаточно высокие показатели влажности или особую конструкцию, включая прихожие, лестничные марши, места около входной или балконной двери, где устройствами такого типа не только осуществляется прогрев воздуха, но и предупреждается запотевание застеклённой поверхности.

Исходный вариант теплообменника внутрипольного конвектора подсоединяется к отопительной системе, что способствует максимально эффективному прогреву воздуха внутри помещения. В корпус устройства могут также монтироваться дополнительными элементами, представленные небольшими вентиляторами, что улучшает нагрев воздуха, а также различные регуляторы. Иногда этот тип систем обогрева относят к встраиваемым в пол фанкойлам, что является некорректным определением.

Устройство и общий принцип работы

Сходные по своему внешнему виду внутрипольные конвекторы вполне способны стать хорошей заменой любым монтируемым на стенах традиционным отопительным радиаторам. Именно достаточно простым принципом работы внутрипольных нагревателей обусловлено название таких приборов. Благодаря особой конструкции тепловая энергия максимально эффективно передаётся посредством конвекции.

Вентилятор в системе обеспечивает подачу нагретого воздуха

Прохождение холодных воздушных потоков вокруг теплообменника вызывает повышение температуры и снижение уровня плотности, что сопровождается подъёмом прогретого воздуха вверх и его поступлением через декоративную решётку в помещение. Вместо поднявшихся тёплых воздушных масс внутрь нагревательного прибора устремляется воздух, имеющий более низкий температурный режим.

Устройство обеспечивает вход холодного и выход тёплого воздуха

Устройства, устанавливаемые в пол, чаще всего изготавливаются на основе корпуса из нержавеющей или оцинкованной стали, характеризующейся повышенными показателями устойчивость к появлению коррозийных изменений.

Корпус устройства содержит в себе множество деталей, включая несколько декоративных решёток и теплообменник

На схеме представлены составные элементы конвектора:

• 1 — корпус устройства;
• 2 — внутренний теплообменник;
• 3 — решётка декоративного типа;
• 4 — АС вентилятор тангенциального типа;
• 5 — большая декоративная решётка;
• 6 — малая декоративная решётка;
• 7 — окантовочный декоративный профиль;
• 8 — крепёжно-регулировочные ножки устройства;
• 9 — юстировочные винты;
• 10 — крепёжные болты;
• 11 — вентиль шарового типа;
• 12 — клапан запорно-регулировочного типа;
• 13 — гибкая подводка;
• 14 — прокладка.

Внутренняя часть устройства оборудована вмонтированным теплообменником в виде подковообразно изогнутой медной трубки. С целью увеличения площади поверхности теплообменника используются алюминиевые рёбра. Верхняя часть конвектора оснащается декоративной решёткой, изготовленной на основе древесины, алюминия и стали.

На показатели производительности прибора оказывают влияние температурный режим подаваемого теплового носителя и интенсивность воздушного потока, который создаётся вблизи теплообменника. Современные нагревательные приборы способны функционировать в широком температурном диапазоне теплового носителя — 45–90° C.

Повысить уровень производительности и скорость тепловой отдачи помогает встраиваемый тангенциальный вентилирующий элемент, посредством которого увеличивается интенсивность движения воздушных потоков.

Виды и характеристики оборудования

Внутрипольные конвекторы, имеющие конвекцию естественного и принудительного типа, представлены разными видами, которые отличаются своей конструкцией и основными техническими характеристиками. Все выпускаемые на сегодняшний день модели обладают различным способом нагрева воздушных потоков и видом конвекции прогретого воздуха.

Водяные

Нагревательным элементом в водяном обогревательном приборе, встраиваемом в пол, служит полая трубка, имеющая напрессованные или наваренные пластины. Для переноса тепловой энергии в таких конструкциях используется теплоноситель в виде антифриза или обычной воды.

Размеры внутрипольного конветора могут быть индивидуальными и зависеть от помещения, для которого он предназначен

Подсоединение в общую систему водяного отопления осуществляется патрубками с резьбовым соединением. Особое внимание обязательно уделяется теплообменнику. Максимальной мощностью обладают наиболее дорогостоящие элементы на основе меди и медно-алюминиевого сплава. Бюджетные модели отличаются стальными и оцинкованными теплообменниками.

Конвектор подключается к отоплению с помощью специального фитинга

Принцип работы основан на конвекции, представленной перемешиванием более горячих, поднимающихся вверх воздушных масс с холодным воздухом, который опускается к конвектору, а после прогрева снова поднимается по направлению потолочной поверхности. Результатом такого функционирования является постепенный, но заметный прогрев воздуха внутри помещения до желаемых температурных показателей.

Благодаря особенному движению воздушых масс, устройство постепенно прогревает помещение

Преимущества внутрипольных водных конвекторов представлены плавным и равномерным прогревом воздуха в помещении, незначительным весом и компактными габаритами, вполне современным внешним видом, а также экономией свободного пространства.

К недостаткам можно отнести только вероятность скопления под решёткой пыли и её распространение по комнате при наличии в конструкторе вентиляторов.

Электрические

Внутрипольные электроконвекторы могут работать по принципу естественной конвекции, то есть без установки вентиляторов, или оснащаются специальными вентиляционными элементами для повышения эффективности прогрева.

Встроенные в конвектор вентиляторы повышают эффективность подогрева воздуха

Модели с вентилятором являются оптимальным решением и устанавливаются преимущественно в помещениях с очень высокими тепловыми затратами.

Передовые электрические встраиваемые модели имеют компактные размеры и практичный стальной корпус, а в качестве оснащения используются комплектующие последнего поколения.

Оборудование отличается бесшумной работой, долговечностью, а также экономичным потреблением электрической энергии

Принцип работы любых электрических моделей базируется на свойствах тепловой конвенции.

Электрические конвекторы обеспечивают эффективный воздухообмен

К недостаткам можно отнести только абсолютную невозможность эксплуатации в помещениях с высоким уровнем влажности и необходимость выполнить профессиональный монтаж такого оборудования.

Как выбрать внутрипольный конвектор

Грамотный подбор тепловой отдачи внутрипольных конвекторов не имеет отличий от расчёта данных показателей для традиционных радиаторов. При расчётах нужно помнить, что на каждый квадратный метр отапливаемой площади необходимо затрачивать 0,1 кВт тепловой энергии, а на кубометр — порядка 40 Вт тепла, но с учётом специального поправочного коэффициента:

• без утепления стен — 1,1;
• при наличии однослойных стеклопакетов — 0,9;
• для угловой комнаты — 1,2;
• при высоте потолка 280–300 см — 1,05.

Например, для прогрева комнаты длиной 300 см, шириной 250 см и высотой 270 см, с общим объёмом 20,25 кубометров, потребуется установить внутрипольный конвектор с мощностью 0,81–1,0 кВт. При использовании оборудования в качестве дополнительной системы отопления, необходимо подсчитать мощность из расчёта 20 Вт на каждый кубометр.

Важно помнить, что расчётная мощность встроенного водяного конвектора определяется при температурном режиме теплоносителя на уровне +75° C.

Общее количество приборов, а также их габариты напрямую зависят от потребностей в тепле и рассчитываются на стадии проектирования отопительной системы с учётом предполагаемых тепловых потерь.

Регулировать мощность прибора можно посредством запорно-регулирующей аппаратуры, представленной шаровыми кранами, ручными вентилями и традиционными автоматическими терморегуляторами, которые монтируются на подводке конвектора. Первый вариант обладает простой и достаточно надёжной конструкцией, незначительными размерами и возможностью сохранить сечение кранов, но эксплуатация допускается только в двух положениях.

Аппаратура регулирует мощность отопительного прибора

Применение ручного вентиля обеспечивает плавность подключения к системе отопления, гарантирует высокую точность регулировки тепловой отдачи прибора, но в этом случае может отмечаться естественное понижение показателей проходной способности. Кроме прочего, необходимо постоянное присутствие человека.

Оптимальным вариантом является оснащение системы обогрева терморегулятором с датчиком выносного типа. Такое устройство обеспечит стабильность и надёжность эксплуатации, а также заметную экономию энергетических затрат. Реже используются термостаты, оснащённые сервоприводом. Наличие в конструкции стабильно функционирующего исполнительного элемента делает такие модели невероятно практичными, а также положительно сказываются на габаритах всей монтируемой системы обогрева.

Прибор позволяет настраивать температурный режим при помощи регулировочного диска

В последнее время достаточно часто на конвекторы устанавливаются термостатического типа клапаны, имеющие современный интегрированный температурный датчик, которым легко обеспечивается дистанционный контроль работы прибора.

Самые популярные и востребованные в нашей стране, доступные по стоимости модели с достойными техническими характеристиками:

• Бриз (Россия);
• EVA (Россия;
• Itermic (Россия);
• Техно (Россия);
• Minib (Чехия);
• Varmann (Россия).

Инструкция по установке и подключению

Установка внутрипольного конвектора оправдана при наличии в помещении элементов, которые образуют значительные тепловые потери. Такие участки могут быть представлены стеклянными дверями «в пол», входными зонами на лоджию и выходами на террасу, а также панорамными или витражными окнами.

Монтаж водяных конвекторов отопления

Для выполнения правильного монтажа и эффективной работы установленного прибора нужно придерживаться нескольких рекомендаций:

• ниша или канал делается с заглублением на 1,0–2,0 см от полной высоты прибора, а также примерно на 5–10 см больше по ширине и глубине;
• отступ от окна составляет 5–15 см, а слева и справа от стены — примерно 15–30 см;
• дополнительная защитная изоляция и звукопоглощение повышают эффективность прибора;
• оптимальным является подключение с применением гибких шлангов, что помогает легко и быстро выравнивать стыки;
• жёсткое подключение подающим клапаном в виде ручного радиаторного крана, шарового крана, термостатического клапана является более надёжным;
• на «обратку» следует обязательно устанавливать надёжную запорную клапанную арматуру.

Сложнее всего монтируется водяная внутрипольная отопительная система с принудительным типом вентиляции:

1. Проложить подводку теплового носителя и электрического кабеля в соответствии со схемой монтажа, прилагаемой производителем.

   Первый шаг в монтаже — прокладка подводки и электрического кабеля

2. Произвести заливку пола в соответствии с размерами канала, выделенного под монтаж устанавливаемого прибора.

   Перед заливкой пола необходимо точно определить размер канала

3. Установить оборудование в подготовленный канал, выполнить выравнивание по горизонтали при помощи регулировочных болтов.

   После установки оборудование необходимо выравнять

4. Зафиксировать конвектор внутри канала, выполнить изоляцию и уплотнение пространства вокруг прибора.

   Для надёжности необходимо уплотнить пространство вокруг конструкции

5. Выполнить монтаж чистового напольного покрытия.

   Чистовое напольное покрытие — один из последних этапов установки

6. Подключить подводку теплового носителя и электрического кабеля.

   После монтажа чистового пола подключается тепловой носитель и электрический кабель

7. Заполнить все щели при помощи силиконового герметика или отделочного уплотнительного материала.

   Для хорошей изоляции необходимо заполнить все щели

8. Выполнить тестовый запуск установленного оборудования и зафиксировать декоративную решётку.

   После того как монтаж устройства завершён, нужно установить декоративную решётку и запустить прибор для теста

В процессе проектирования отопительной системы очень важно грамотно расположить трубы на подачу и «обратку», предусмотреть слив воды и возможность осуществлять прокачку в случае попадания во внутреннюю часть воздуха. Внутрипольные конвекторы водяного отопления, имеющие принудительный вариант конвекции, требуют обязательного подключения к электрической сети на 220 Вт.

Монтаж электрических

Для самостоятельного монтажа прибора следует приобрести электрический кабель и выбрать оптимальную схему подключения.

Стандартная схема монтажа внутрипольного электрического конвектора:

• 1 — приборы со свойством конвекции;
• 2 — электрическая проводка;
• 3 — подача питания на 220 В;
• 4 — модуль;
• 5 — термостат.

Прибор подключается к подаче питания с помощью электрической проводки

Основные этапы установки электрических моделей:

1. Вмонитровать конвектор в нишу чернового пола.
2. Зафиксировать прибор уголками, винтами и дюбелями, предусмотренными в комплекте.
3. Выравнять устройство по уровню посредством технологических болтов.
4. Подсоединить к установленному конвектору электрические кабели.
5. Уложить теплоизоляционные материалы, в качестве которых чаще всего используются пенополистирольные листы.

Последний этап достаточно сложен и требует усилий. Теплоизоляция состоит из следующих частей:

• бетонирование;
• теплоизоляция;
• пол бесшовный;
• накладка-фиксатор;
• юстировка по показателям высоты;
• звукоизоляция;
• стяжка;
• финишное напольное покрытие;
• подводка;
• фальшполы;
• уплотнители.

Обязательный этап в монтуже электрического конвектора — укладка теплоизоляции

На заключительном этапе осуществляется тестирование работоспособности установленной системы обогрева, заливка пола и укладка финишного напольного покрытия, а также прикручивание декоративного решетчатого элемента.

Правила эксплуатации и технического обслуживания

В перечень мероприятий по техническому обслуживанию входят следующие операции:

• демонтаж защитной декоративной решётки, которая осторожно вынимается из установленных направляющих;
• влажная уборка канала или конвекторной ниши ветошью, предварительно смоченной в чистой воде без добавления моющих составов;
• сухая очистка теплообменника при помощи бытового пылесоса;
• контрольные мероприятия, направленные на визуальную проверку отопительного прибора с целью своевременного выявления протечек или нарушений в целостности изоляции.

Если при визуальном осмотре дефекты не выявлено, то декоративная решётка устанавливается на своё место. Выявленные утечки потребуют отключения прибора от сети и вызова специалиста по обслуживанию отопительных систем.

Отзывы

Большие окна, доходящие до уровня пола, всегда создают кучу проблем. В первую очередь, это необходимость в использовании внутрипольных конвекторов. А второй проблемой становится высокая стоимость таких агрегатов. Не так давно мы попробовали установить в парочке домов конвекторы Klima, но обожглись на них. Два агрегата оказались испорченными — из теплообменников текла вода. И вроде стоимость их не такая уж низкая, но без брака не обошлось. Доверия техника не оправдала, за всю практику монтажа отопления я встречал и более надежные конвекторы с минимальным количеством брака.

Сейчас устанавливаю марку Техно (Россия), модель с тангенциальными вентиляторами для покрытия больших теплопотерь. Долго мониторил рынок, европейские аналоги конечно сейчас стоят космических денег, особенно если с вентиляторами. По данной модели: качество алюминиевой решетки очень приличное, укладывается в единую горизонталь. Корпус жесткий, монтаж удобный, система креплений продумана, уровень можно выставить по 4м углам. Минус что нет в комплекте анкеров для крепления в пол — пришлось докупать.

После долгих споров и обсуждений вариантов решили купить внутрипольный конвектор Helios. Комната у нас 10 кв метров, максимально допустимая длина конвектора была 1500мм, соотвественно нам подходили размеры: 1500х300 и 1250х360. Остановили свой выбор на конвекторе который был меньше по ширине. У данной фирмы огромный выбор конвекторных решеток: и алюминиевые и деревянные и из нержавейки, огромный выбор профилей и цветовых решений. Мы остановили свой выбор на деревянной решетке из дуба. Производитель предлагает покрытие лаком либо покраску. Мы решили покрыть лаком сами. Я безумно довольна установкой данной агрегата: глаз радуется, дома тепло.

Внутрипольные конвекторы — это современные приборы, используемые в отопительной системе помещений, вне зависимости от их размеров, расположения или дизайнерского решения. Такое оборудование скрытого типа невероятно удобно в эксплуатации и позволяет легко поддерживать нужные температурные показатели даже в больших по площади помещениях с наличие высокого процента остекления. Конвекторы, установленные внутри пола, не занимают много места, а также способны удачно сочетаться даже с самым изысканным дизайном.

В  Сегодня на отечественном рынке представлено большое количество самых различных моделей встраиваемых в пол радиаторов, изготовленных разными предприятиями-производителями, среди которых присутствуют как российские, так и зарубежные компании. В  Поэтому нет ничего удивительного в том, что серьезную актуальность приобрел вопрос о том, какие внутрипольные конвекторы лучше. В  Для ответа на него необходимо подробнее рассмотреть плюсы и минусы подобных приборов отопления, которые и позволят выбрать наиболее качественный и подходящий для использования в российских условиях радиатор. В  Основные критерии для выбора лучшего внутрипольного конвектора В  Для того, чтобы определить лучшие внутрипольные конвекторы, необходимо установить критерии, которые помогут сделать правильный выбор. В  При этом крайне важно понимать основные достоинства встраиваемых в пол радиаторов, так как то, насколько эффективно они реализованы в конкретной модели от конкретного производителя, и является основным аргументом, чтобы причислить данный прибор отопления к лучшим. В  Плюсы водяных внутрипольных конвекторов В качестве наиболее важных достоинств внутрипольных конвекторов можно выделить следующие их характеристики, которые и станут основными критериями для определения наиболее эффективных приборов отопления: В  экономия пространства помещения; В  возможность использовать в сочетании с популярным сегодня панорамным остеклением; В  уменьшение расходов на отделку помещения; В  эффективность эксплуатации системы отопления; В  придание интерьеру помещения стильного и современного облика; В  универсальность, позволяющая применять внутрипольные конвекторы в постройках различного типа – жилых, общественных или коммерческих. В  Перечисленные достоинства, характерные для встраиваемых в пол радиаторов, следует рассматривать в первую очередь, когда необходимо получить ответ на вопрос, какие внутрипольные конвекторы лучше. В  В  Недостатки встраиваемых в пол радиаторов Чтобы выделить лучшие водяные внутрипольные конвекторы из множества представленных на отечественном рынке, важно изучить не только их положительные качества, но и недостатки. В  Их количество не так велико, тем не менее, серьезные производители отопительного оборудования давно научились сводить минусы встраиваемых в пол радиаторов к минимуму. В  Первый минус никак не связан с характеристиками конкретной модели конвектора и устраняется регулярным проведением обычных мероприятий по поддержанию чистоты в помещении. В  Кроме того, необходимо регулярно осматривать эксплуатируемые конвекторы, что позволит оперативно выявить возможные проблемы. В  Рейтинг лучших внутрипольных конвекторов по эксплуатационно-техническим параметрам В  Как уже было отмечено, наибольшей популярностью пользуются сегодня водяные внутрипольные конвекторы. Они делятся на две большие группы – с принудительной и естественной вентиляцией. В  Отличие между ними заключается в наличии специального вентилятора, предназначенного для увеличения уровня конвекции воздуха в помещении. Очевидно, что целесообразно определить лучшие внутрипольные конвекторы для каждого из видов по отдельности. В  Водяной радиатор с естественной циркуляцией Система отопления с естественной циркуляцией имеет более простую конструкцию и, как следствие, несколько меньшую стоимость. В  Среди большого количества представленных на рынке моделей подобного оборудования, особенно выделяется продукция четырех производителей, выпускающих лучшие внутрипольные конвекторы с естественной циркуляцией. В  В их число входят: В  1.В Technoheat. Заслуженно считается одним из самых популярных брендов отопительного оборудования в России. Среди главных достоинств продукции, выпускаемой под торговой маркой Technoheat – сочетание высокого уровня надежности и качества с доступной стоимостью и разнообразием моделей. Самыми востребованными считаются водяные конвекторы КВЗ, которые изготавливаются в нескольких стандартных типоразмерах. В  В  2. Eva. Популярный отечественный производитель, давно и успешно работающий на российском рынке. Выпускает различные виды конвекторов, включая настенные, внутрипольные и напольные. Среди основных плюсов производимого оборудования – разумная цена, которая дополняется неплохими эксплуатационными свойствами. В  В  3. Kermi. Производитель из Чехии является одним из самых заметных участников российского рынка отопительного оборудования, выпуская обширный ассортимент самых различных радиаторов и других видов обогревательных приборов. Значительным спросом пользуются и внутрипольные конвекторы от Kermi, незначительно уступая по некоторым показателям продукции производителей, поставленных в данном списке выше. В  В  4. Mohlenhoff. Традиционное и всем хорошо известное германское качество не позволило этому бренду занять более высокое место в рейтинге лучших внутрипольных конвекторов по одной простой и вполне логичной причине – более высокой, по сравнению с конкурентами, стоимости. При этом важно отметить, что по большинству остальных параметров продукция Mohlenhoff не уступает изделиям других производителей, перечисленных в рейтинге. В  В  Внутрипольный радиатор с принудительной конвекцией Система отопления с использованием встраиваемых в пол радиаторов с принудительной конвекцией предусматривает наличие одного или нескольких вентиляторов. Их количество определяется размерами конвектора и требованиями к эксплуатационным характеристикам системы. В  Подобные отопительные приборы обходятся владельцу здания заметно дороже, но обладают повышенными параметрами эффективности обогрева. В  В числе наиболее популярных внутрипольных радиаторов с принудительной конвекцией необходимо выделить продукцию следующих компаний: В  1. Technoheat и Mohlenhoff. Выделить бесспорного лидера в данной категории отопительного оборудования крайне сложно. Дело в том, что производитель из Германии занимает ведущие позиции в премиальном сегменте внутрипольных конвекторов, в то время как Technoheat доминирует среди относительно недорогих и бюджетных моделей. Среди последних необходимо выделить КВЗВ и КВЗВ-ТХ, которые пользуются повышенным спросом на отечественном рынке. В  В  2. Бриз. Известный российский производитель, продукция которого непосредственно конкурирует с более популярным на данный момент брендом Technoheat. Среди плюсов отопительного оборудования от компании В«БризВ» — разнообразие, доступная стоимость и отменный дизайн изделий. В  В  3. Minib. Еще один производитель из Чехии, торговая марка которого, наряду с Kermi, является одной из самых узнаваемых на российском рынке внутрипольных конвекторов. В число основных достоинств радиаторов от Minib входит европейское качество и отменные эксплуатационные параметры. В  В  Какой внутрипольный конвектор лучше – отзывы покупателей В  Простой и достаточно объективный способ определить, какие внутрипольные конвекторы лучше – это изучение отзывов реальных покупателей подобного отопительного оборудования. В  Это вполне логично, так как оценить положительные и отрицательные стороны радиаторов можно только в процессе их практической эксплуатации. В  Несложный анализ размещенных в интернете мнений о применяемых внутрипольных конвекторах показывает, что наиболее высоко оценивается продукция предприятий, вошедших в приведенные выше списки. В  Чаще всего с положительной стороны отмечаются изделия Technoheat, затем – продукция Mohlenhoff, а далее радиаторы Бриз, Eva, Kerma и Minib. 4-12-2018, 20:06373360 просмотров В В

ПОПУЛЯРНЫЕ СТАТЬИ ПО ТЕМЕ:

ВЫБОР РЕДАКЦИИ:

Подписывайтесь на обновления нашего сайта и получайте новые статьи на почту!

Уважаемый посетитель, Вы зашли на сайт как незарегистрированный пользователь. Мы рекомендуем Вам зарегистрироваться либо зайти на сайт под своим именем.Используемые источники:

• https://sovet-ingenera.com/otoplenie/radiator-obogrev/vodyanye-vnutripolnye-konvektory-otopleniya.html
• https://kotel.guru/obogrevateli/konvektory/vnutripolnyie-konvektoryi-vodyanogo-otopleniya.html
• https://www.remontyes.ru/6433-luchshie-vnutripolnye-konvektory.html
