Водяной тёплый пол вВ частном доме: схемы иВ правила монтажа

Системы теплых полов сегодня стали пользоваться у населения большой популярностью, так как позволяют эффективнее прогревать дома и квартиры. При правильном монтаже и эксплуатации такое отопление способно вовсе заменить стандартное, от радиаторов, но все же их преимущественно используют совместно. Подключают теплые водяные полы разными способами. Сегодня мы расскажем, как сделать теплый пол от отопления в частном доме. Такая схема пригодится тогда, когда уже все смонтировано и работает, но было принято решение добавить подогрев.

Как сделать теплый пол от отопления в частном доме

Условия установки водяного теплого пола

Если свой дом вы строите самостоятельно, то предусмотреть разводку теплого пола по комнатам не будет сложно. Вам достаточно все делать поэтапно, рассчитывать высоту порогов дверей и самих помещений. Но бывает так, что в купленном доме или коттедже уже все установлено, а полы с подогревом застройщик не предусмотрел. В такой ситуации произвести установку становится очень сложно – вы либо вынуждены производить демонтаж напольного покрытия и стяжки, либо поднимать уровень пола, что допустимо не во всех случаях.

Разводка теплого пола

Можно придумать решение проблемы, но оно всегда будет связано с некоторыми условностями. Давайте попробуем копнуть глубже, и разберемся в строении пола, прежде чем давать советы.

Схема «пирога» пола с водяным подогревом

На картинке выше прекрасно видно, что система теплого пола включает в себя несколько слоев, каждый из которых имеет свою толщину. Общая толщина при этом может достигать 10-15 см — сильно уменьшать ее нельзя, так как выделяемое тепло может негативно сказаться на целостности напольного покрытия. Давайте по порядку о каждом слое.

1. Основание или черновой пол представляет собой бетонную плиту в виде готового ЖБИ или залитую по опалубке или грунту. Эта часть пола несет на себе основные нагрузки и предварительно выравнивает пол в помещении. Ее толщина в расчет фактически не берется, так как ниже опускаться некуда. В зависимости от типа пола под основанием могут находиться слои гидро- и пароизоляции, а также слой экструдированного пенополистирола в качестве утеплителя.

   Черновой пол

2. Далее на пол укладывается гидроизоляционный слой. Его необходимо делать на межэтажных перекрытиях, чтобы исключить возможность подтопления нижних этажей.
3. Третьим слоем идет утеплитель. Тут вариантов несколько – можно взять пенополистирольные плиты, в которых уже имеются пазы под разводку теплых полов, можно взять простые плиты, а можно и фольгированный материал на вспененной полимерной подложке. Названий у них много, но самый известный – пенофол. Установка слоя утеплителя необходима в обязательном порядке, иначе большая часть тепла будет уходить на прогрев грунта и чернового пола, что совершенно не нужно.

   Вспененный фольгированный утеплитель

Интересно знать! Разные утеплители в слоеном пироге теплого пола могут занимать от 1 до 10 см высоты комнаты, в зависимости от материала и типа пола.

1. Поверх утеплителя выполняется разводка полимерных труб, по которым будет циркулировать теплоноситель. Для них существует множество систем крепления, каждая из которых также имеет определенную высоту. Материал труб разный – чаще всего берут сшитый полиэтилен или металлопластик. Второй вариант лучше, так как слой металла в трубе не дает ей сильно расширяться во время нагрева, что способствует увеличению срока службы стяжки, однако укладывать проще первый тип.

   Теплораспределительные пластины

   Поверх теплого пола делается еще один слой стяжки – обратите внимание, что под сеткой настелена гидроизоляционная пленка

2. Следующий слой – чистовая стяжка, толщина которой рекомендована не меньше 8,5 см. Это обеспечивает более равномерный прогрев с умеренной скоростью, что помогает сохранить отделку из керамической и прочей плитки, которые приклеиваются к основанию.
3. Последний слой – напольное покрытие. Он может занимать, в зависимости от ровности чистовой стяжки, от 8 до 20 мм. Также на этот параметр влияет тип материала отделки.

   Ламинат и теплый пол в одной конструкции

Вот и получаем минимальную толщину утепленного пола в упомянутые средние 12 см. Это значение может быть и больше – нужно смотреть на конкретный объект.

Варианты подготовки пола

Получается, что для установки подогрева на уже готовое основание, пол нужно либо заглубить на это значение, либо поднять. Решиться на первое и второе сможет далеко не каждый – это и большие финансовые затраты, и физические усилия, и технические моменты, про которые сейчас говорить нет смысла, не видя конкретного объекта, но с чем-то приходится всегда поступаться. Как же быть в этой ситуации?

1. Проще всего демонтировать старый пол и добраться до основания. Да, это много грязи и пыли, но зато вы сможете уместиться в уже существующую высоту порогов дверей. Вам не придется их переделывать и уменьшать высоту комнаты. А если подумать, что переустановка дверей – это еще и гарантированная порча отделки стен, сомнений оставаться не должно. Чтобы не изматывать себя физически, для такой работы можно нанять гастарбайтеров – ломать не строить. Для других моментов приглашать «специалистов» такого уровня не советуем. Также необходимо организовать вывоз строительных отходов, заказав грузовой автомобиль. Если ваши полы уложены по грунту, то у вас есть уникальный шанс заглубиться на любую глубину, выполняя все технические требования. Вы можете использовать любой утеплитель.

   Добираемся до чернового пола

2. Если заглубиться сильно не получается, в качестве изолятора берем 8-миллиметровую вспененную подкладку и укладываем фольгированной стороной кверху, чтобы создать теплоотражающий экран. Энергоэффективности такой изоляции будет вполне достаточно, чтобы увеличить КПД системы водяного теплого пола.

   Профильная подложка под трубы теплого пола

3. Если места совсем не хватает, то можно сократить толщину стяжки. Делать это нежелательно, но иногда выхода не остается. Как вариант, можно взять наливной пол и покрыть трубы его слоем, чтобы над ними было хотя бы 2 см бетона.
4. Есть и другой способ, в котором верхний слой стяжки не потребуется вовсе. Для его реализации поверх чернового основания нужно налить стяжку, чтобы вывести ее точно в горизонт, при этом делаем ее минимально возможной.

   Равномерно распределить тепло помогут специальные металлические пластины

5. Далее на пол укладываются профилированные маты из пенополистирола, на поверхности которых есть небольшие бобышки, выполняющие сразу две функции. Первая – удержание труб и термораспределительных пластин, вторая – несущая. Материал будет выдерживать статические и активные нагрузки при эксплуатации напольного покрытия.
6. В пазы пенополистирольных плит укладываются металлические рассеиватели, которые равномерно передадут тепло к напольному покрытию. Давайте остановимся на этих деталях чуть подробнее.

   Подложка (маты) для теплого водяного пола

Таблица. Основные виды пластин.

Вид пластины, фото	Описание
Пластина из нержавеющей стали
Алюминиевая пластина	Второй вариант изготавливается из алюминия. Теплопроводность этого металла лучше, чем у стали, однако форма канала тут не такая – стенки идут вертикально, из-за чего площадь контакта несколько уменьшается. Фиксация трубы менее надежная – она просто укладывается внутрь и лежит под собственным весом. Можно догадаться, что из-за этого не получается плотного прилегания, поэтому, несмотря на лучшие теплопроводные качества, такая пластина распределяет тепло хуже стальной при сопоставимой или даже большей цене.
Пенополистирольные плиты	Самым эффективным решением является пенополистирольная плита с фольгированной поверхностью. Прямо в ней с завода сформированы каналы для укладки труб. При необходимости поворота плиты подрезаются Г-образно и продавливается фольга в петлевом канале, который изначально глазу не виден. Эти каналы отчетливо просматриваются на приведенном фото. Экструдированный пенополистирол очень плотный, поверх него можно налить слой стяжки или установить напольное покрытие (например, ламинат) напрямую. В этом случае толщина нового теплого пола не превысит 6-7 см. Единственный недостаток такой системы – ее цена, превышающая в 3-4 раза варианты с прочими термопластинами.

В целом, применение такой системы выйдет значительно дороже, чем устройство бетонной стяжки, но в безвыходной ситуации выбора может другого не оказаться.

Как делать не нужно

Есть такие народные умельцы, которые толщину стяжки уменьшают так, что местами трубы видно из-под бетона. Другие не устанавливают утеплитель. Какими последствиями чреват подобный подход?

1. Во-первых, тепло будет распределяться во все стороны, об этом мы уже писали. Греть перекрытие бессмысленно.
2. Во-вторых, если снизу находится неотапливаемое помещение или улица, холод будет проникать через такой пол, также снижая КПД системы в целом.
3. В-третьих, недостаточный объем бетона приведет к его быстрому нагреванию и остыванию, то есть уложенная сверху плитка и клей для нее будут переносить резкие перепады температур, что нехорошо. Клей может не выдержать резких температурных деформаций и начнет разрушаться.

Толщина стяжки

Совет! Для настилаемых напольных покрытий такой режим эксплуатации никакого вреда не нанесет, поэтому решение имеет право на жизнь.

Подключение водяного теплого пола к основной системе отопления

Итак, с первым вопросом установки теплого пола в частном доме мы разобрались – как ни крути, а придется пол переделывать, вкладывая в это дело немалые деньги. А как же быть с разводкой труб по дому? Не переживайте, рушить еще и стены не придется – в частном доме без проблем можно запитать систему от стояка основного отопления.

В квартирах реализовать подобное намного сложнее, так как приходится согласовывать действия с теплосетями

В квартирах этот вопрос так легко не решается, так как для подключения требуется согласования с теплосетями. При запуске системы в работу вы заберете определенное количество тепла, и его недополучат другие жители вашего подъезда. Если в квартире нет индивидуального отопления, то ответ из служб будет всегда отрицательным. В качестве альтернативы вы можете использовать электрические теплые полы.

Схема врезки теплого пола в отопительную магистраль

Чтобы оборудование работало нормально, нужно обеспечить два обязательных условия.

1. Вода в трубах не должна нагреваться сильнее 55-ти градусов по Цельсию. Такой перегрев чреват повреждением напольного покрытия и выделением токсичных веществ из недорогих материалов (ламината, линолеума). По перегретому полу босиком будет ходить неприятно.
2. Обеспечить нужно потребный расход тепла, иначе на радиаторах температура снизится и никакого изменения в уровне обогрева вы не получите – только перераспределение его в помещении.

Подключить теплый пол можно несколькими способами.

Прямое подсоединение

Самый простой и примитивный способ – прямое подсоединение выводов теплого пола к радиатору отопления. Первый конец подключается к подаче, а второй на обратку. Приемлемого обогрева пола таким способом вы добьетесь только при соблюдении таких моментов.

Водяной пол подключен последовательно с радиатором

1. Общий котел, греющий воду, должен уметь в автоматическом режиме поддерживать температуру воды в системе. Если такой функции у него нет, отрегулировать нагрев будет проблематично.
2. Общая площадь обогреваемого помещения не должна быть больше 10 квадратов.
3. В систему ставится мощный насос, который обеспечит хорошую циркуляцию теплоносителя.

Замена или совмещение

Применять такое подключение не советуем по причине следующих недостатков.

1. Вода всегда двигается по пути наименьшего сопротивления. Этот путь пролегает через центральную магистраль, то есть основные трубы и радиаторы. По извилистым путям теплого пола жидкость будет двигаться с меньшей скоростью, что будет приводить к снижению температуры.
2. При увеличении температуры в системе, полы могут прогреваться больше положенного.

Некоторые горе-мастера подключают контур теплого пола к обратке, причем в разрыв. Делать так никогда не стоит. Да, вода потечет через контур, только вот расход теплоносителя существенно уменьшается. Хуже греют и пол, и радиаторы.

Подключение теплого пола через клапан

Правильным решением в такой ситуации будет подключение контура обогрева пола через клапан-терморегулятор РТЛ. Устанавливается такой он на обратке от батареи, после чего выполняется его точная настройка.

РТЛ клапан с терморегулятором

1. Устройство это сделано таким образом, что внутренние части (сильфон) реагируют согласно настройкам на изменение температуры. При достижении указанного порога клапан перекрывается, и вода в контуре теплого пола останавливается, отдавая тепло окружающему пространству.
2. В это время через радиаторы теплоноситель продолжает течь, что позволяет их оперативно нагреть.
3. Тепловая энергия от труб через стяжку или металлические пластины передается напольному покрытию, тем самым обеспечивая его прогрев.
4. Устройство имеет нижний пороговый уровень температуры теплоносителя, при достижении которого клапан снова открывается. Точнее все это происходит постепенно – нет разового перекрытия, а потом полного открытия. Фактически, ток воды просто замедляется, останавливается, ускоряется и так постоянно по кругу.

Строение теморегулирующего клапана

Такой режим работы не дает остынуть радиаторам. Отлично, все это хорошо, но и эта система имеет существенные недостатки. Первый – общая длина трубопровода не должна превышать 50-ти метров. При превышении этого порога наступает неравномерный прогрев пола, что связано с высоким гидравлическим сопротивлением – очень много поворотов. Решить этот вопрос можно путем разделения контура на 2-3 независимых участка.

Плюсов, несомненно, больше.

1. Такое подключение намного выгоднее систем, в которых входят мощные насосы и смесительные узлы.
2. Подогрев пола можно сделать в любом помещении, где установлен радиатор – от котла не нужно тянуть многометровые магистрали. Снова вперед выходит вопрос экономии.
3. Когда в радиаторах стоят воздушные терморегуляторы, пол можно запускать летом – он работает, а батареи остаются холодными.

Связка радиаторов отопления и теплого пола

Однотрубная разводка и подключение к ней

Когда в системе находится всего одна труба, по которой течет теплоноситель, она называется однотрубной или «ленинградкой». Раньше таким манером подключали все дома, но сейчас разработаны более эффективные рабочие схемы.

Однотрубная разводка

Для «ленинградки» характерна безотказная работа и высокая надежность. Главный ее недостаток – это падение температуры по ходу движения теплоносителя. Первые радиаторы намного горячее последних. Температуры для отдаленных от котла комнат может не хватать. Если к такой разводке подключить контур теплого пола, температура упадет еще сильнее, плюс возрастет гидравлическое сопротивления, что потребует установки дополнительного насоса.

Бухта трубы для теплого пола

Чтобы более-менее сбалансировать такую систему, вам потребуется соблюсти следующие требования.

1. Чтобы температура на радиаторах не падала, врезку нужно сделать на обратном участке магистрали, после всех батарей.
2. Использовать для этого нужно трубу DN
3. Такое подключение допускается лишь к контуру, в котором не более 5-ти радиаторов.
4. Чтобы поддерживать температуру пола на одном уровне нужно включить в систему трехходовой смесительный клапан.
5. Этот клапан устроен таким образом, что постоянно подмешивает к остывшей воде горячую, сохраняя температуру на одном уровне.
6. Вместе с ним в контур нужно включить насос для принудительно циркуляции. За счет него вода будет двигаться, даже когда клапан полностью перекрывается.

Трехходовой клапан для смешения теплоносителя

Как не колдуй, а результат всегда будет в чем-то отрицательным, если не делать изначально все как положено. Эта система тоже используется редко, так как стабильной ее работу назвать не получится. Работающий насос создает некоторое давление внутри контура, чтобы заставить теплоноситель течь в нужном направлении. При открытии клапана это давление передается и на радиаторы, создавая дополнительное гидравлическое сопротивление. Это вызывает разбалансировку радиаторов и меняет расход воды.

Когда отопление работает в таком режиме, нередко случаются аварии. Поэтому перед подключением задумайтесь, может дешевле будет протянуть трассу нормально от котла, через смесительный узел.

Процедура подключения теплого пола от радиатора

Разобравшись в схемах подключения, давайте посмотрим, как реализуется процесс с чисто технической точки зрения. Сразу предупредим, что выполнять такую работу должны профессионалы, так как аварии могут стоить слишком дорого. Не забывайте, что внутри труб будет протекать горячая вода, которая при протечке может натворить дел.

Для врезки нам понадобится только две детали: радиаторный кран, который будет установлен на подачу (он перекрывает ток жидкости в контуре теплого пола), и регулятор температуры РТЛ. Клапан должен быть оснащен термоголовкой, которая реагирует на температуру теплоносителя, а не воздуха в помещении. Выполняем работу в следующей последовательности.

1. На фото показаны две точки врезки в систему. Сверху проходит труба подачи – в нее врезан серый тройник, а снизу – труба обратки. Тут помимо тройника использованы небольшие отрезки полипропиленовых труб и три угловых тройника на 90 градусов. Оба вывода обращены вверх для удобства подключения. На обратном выходе еще не установлена головка под клапан РТЛ, поэтому начнем работу с ее установки.

   Шаг 1 – создание врезок в систему

2. При помощи любого уровня отмечаем вертикальную линию, чтобы получить точку крепления. Прикручиваем сюда клипсу-фиксатор для полипропиленовой армированной трубы. Крепится она на дюбель-шурупы или саморезы в зависимости от материала стен.

   Шаг 2 – разметка положения трубы по уровню

3. Впаиваем вывод и сразу фиксируем его в клипсе.

   Шаг 3 – пайка труб

4. Теперь у нас установлены оба резьбовых вывода под краны. Монтируем их согласно инструкции. В работе обязательно пригодится разводной ключ и уплотнительный материал для резьбовых соединений – сантехнический лен или лента фум.

   Шаг 4 – Установка крана и клапана

5. К выводам труб от теплого пола подсоединяются головки — с внутренней резьбой для обратки, и внешней – для подачи. В итоге выводы должны получиться на одном уровне с кранами от труб отопления.

   Шаг 5 – установка выводов на трубы РЕХ

6. Соединять все выводы мы будем гофрированной стальной трубкой. Это очень надежное решение.

   Шаг 6 – соединение труб

7. В завершение на кран подачи устанавливаем термоголовку. Существует их очень много разновидностей, главное не ошибиться с типом – об этом мы уже писали.

При запуске системы обязательно удостоверяются в том, что на всех соединениях отсутствуют течи. Если таковые есть, то котел отключается, перекрываются краны и проблема устраняется. Далее все происходит по той же схеме. Если все исправно работает, вы молодцы! Надеемся, статья была для вас информативной и полезной. Свои вопросы вы можете писать в комментариях, по мере возможности мы ответим каждому.

Видео — Как сделать теплый пол от отопления

Видео — Как подключить теплый пол к системе отопления

Отлаженная система отопления – залог комфортного проживания в доме без оглядки на погодные условия. Наряду с традиционной радиаторной технологией устройства отопительного контура активно применяют систему теплого водяного пола. Ее монтаж трудоемок и финансово затратен, но такой вариант отопления полностью окупается за 5 лет.

Чтобы как-то сэкономить, многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными капиталовложениями очень привлекательна, не так ли? Однако ее реализация требует от исполнителя определенных знаний и умений.

Мы предлагаем к рассмотрению подробный материал по обустройству водяных теплых полов. В статье изложены правила проектирования, приведены советы по выбору комплектующих системы, а также описан пошаговый ход выполнения работ по укладке, подключению и запуску водяного контура.

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Особые требования предъявляются к основанию. Оно должно быть прочным, ровным, чистым. Неустойчивое основание приведет к неровностям, а те – к деформации труб с теплоносителем

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на газовых котлах.

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов – экструдированный пенополистирол – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

• плотность – от 40 кг/м³;
• толщина – от 300 мм.

Главный слой – цементная заливка, внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется произвести расчеты. Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Галерея изображенийТемпература ТВП на кухне должна быть в пределах 22-27 °С, в коридоре или холле – 30 °С, в гостиной, детской или спальне – 29 °С, в ванных комнатах или бассейнах самая высокая – 32-33 °СЕсли в отопительные приборы теплоноситель подается с температурой 85-90 °С, то для теплых полов достаточно нагрева воды до 60 °С, причем на обратке температура падает до 30-45 °СНа разницу между параметрами температуры на входе/выходе влияет длина контуров. Общепринятые значения зависят от диаметра труб: Ø 16 мм – длина петли до 90 м, Ø 17 мм – до 100 м, Ø 20 мм – 120 м, хотя контуры более 80 м делать не рекомендуютРасстояние между изогнутыми трубами зависит от зоны укладки: в центре комнаты – 20-30 см, в краевых зонах, у стен и порогов – 10-15 см, в банях, санузлах, ванных, бассейна – везде 15 смТеплые полы в детской комнатеТрубы с теплоносителем в комнатеВодяные контуры на полуШаг раскладки между трубами

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

• один контур не распределяют на два помещения;
• для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
• одна сторона контура – не более 8 м;
• демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

«Змейка» – самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

Подробнее о выборе труб для укладки водяного теплого пола читайте в этой статье.

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два вида подложки, так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола – коллекторно-смесительный узел. С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Галерея изображенийОснову конструкции составляют сами распределительные узлы, которые для удобства регулировки оснащены вентилями, термостатическими и балансировочными клапанамиФитинги выбирают, ориентируясь на трубы для нагревательных контуров: важен как материал изготовления, так и размерыАвтоматический воздухоотводчик входит в группу безопасности и служит для удаления воздуха из контура. При его отсутствии могут возникнуть воздушные пробки, парализующие работу системыОбычно коллекторно-смесительный узел монтируют в коридоре или нише, закрепляют его на стене болтами или кронштейнами. Возможна установка на полуЕсли воду из контуров потребуется слить, используют дренажный сливной кран. С помощью него также удаляют воздух из труб при заполнении их теплоносителемЧтобы обслуживать ВТП было удобно, а открытые элементы системы были защищены и выглядели аккуратно, коллектор заключают в специальный металлический шкафДополнительный узел необходим, если для ВТП не выделен отдельный стояк. В узле должны присутствовать такие элементы, как байпас, насос и термостатический вентильКонтролировать температуру в контурах можно с помощью термометра. Если вода в магистрали горячее, чем нужно, то рекомендуется установить ограничительКоллекторы с клапанамиФитинги для соединения трубАвтоматические воздухоотводчики на коллектореКронштейны для фиксации на стенуДренажные краны для сливаМеталлический коллекторный шкафСмесительный узел с насосомТермометр или ограничитель температуры

Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

Руководство по монтажу ТВП

Перед укладкой конструкции теплого пола следует произвести подготовительные работы: закупить комплектующие, наметить место установки шкафа, продолбить в стенах отверстия для коммуникаций. Затем можно приступать к первому этапу.

Шаг #1 — устройство чернового пола

Если теплый пол планируется оборудовать прямо по грунту, рекомендуется выбрать один вариант из двух:

• сделать «черновую» стяжку из цементной заливки;
• вместо стяжки насыпать, уплотнить и разровнять слой песка.

Слой песка потребуется в любом случае, так как он служит основанием и для стяжки. На него кладут слой гидроизоляции, самый элементарный вариант – толстая полиэтиленовая пленка.

Уплотнение и выравнивание песчаного слоя очень важны. Допускаются небольшие впадины глубиной до 5 см, но для монтажа труб лучше, если он будет идеально гладким

При расчетах следует помнить, что теплопотери при устройстве системы по грунту выше, следовательно, температура теплоносителя в трубах должна быть больше обычной.

Шаг #2 — укладка теплоизолирующего слоя

Утеплитель укладывают на чистый, ровный пол. Перед началом работ на стенах отбивают полосу – уровень чистого пола, небольшие впадины, если они образовались в процессе строительных работ, засыпают чистым сухим песком.

Монтажная инструкция:

1. Расстелить гидроизоляцию – листы пленки плотностью 150-200 мкм уложить с нахлестом не менее 10 см и завернуть на стены.
2. Уложить плиты экструдированного пенополистирола маркировкой вверх, стыкуя пазами между собой. Начинать лучше с дальнего угла.
3. При необходимости вырезать фрагменты строительным ножом.
4. Закрепить плиты тарельчатыми дюбелями на углах, по средней части стыков и по центру плит.
5. Заклеить швы строительным скотчем.

Если потребуется укладка второго слоя, то направление верхних плит лучше изменить, то есть класть их перпендикулярно нижним.

При укладке следует избегать больших зазоров и щелей. Если они все же образовались, пустоты можно задуть пеной или закрыть обрезками пенополистирола

Для передвижения по плитам во время монтажа рекомендуют подкладывать тонкие доски или куски фанеры – структура плит, несмотря на плотность,  может деформироваться.

Шаг #3 — разметка и размещение труб

На поверхность плит наносят разметку, используя маркер или малярный шнур. Если вместо ЭППС применяются профильные маты, разметка не потребуется.

Существует риск залома и закручивания трубы при размотке, поэтому лучше использовать специально устройство для раскручивания бухты. Вручную разматывать придется дольше

Перед началом монтажа труб также советуют установить коллекторы и подготовить места для соединений.

Монтажная инструкция:

1. Отмотать от трубы 15-20 м, надеть на конец теплоизолирующий рукав и фитинг для присоединения.
2. Подключить к коллектору.
3. Аккуратно уложить трубу согласно разметке.
4. Закрепить контур гарпун-скобами.
5. Подвести трубу к коллектору, присоединить второй конец.

Длину каждой петли необходимо зафиксировать, и не просто запомнить, а записать около фитинга на стене.

По краям укладывают демпферную ленту или какой-либо ее заменитель – например, кусочки пенопласта 1,5-2 см в толщину. Они хорошо держатся на жидких гвоздях

Транзитные трубы, проходящие через стены или переходные зоны, максимально утепляют рукавами. Вместо дорогих импортных изделий можно использовать обыкновенный утеплитель – вспененный полиэтилен.

Шаг #4 — монтаж армирующей сетки

Правильно уложенная арматура должна находиться над трубами, а не под ними и не между ними. Приемлемый вариант – металлическая сетка с ячейкой 10*10 см из 3-миллиметровой проволоки.

Неправильно и фиксировать контуры к металлической сетке, она в таком случае будет выполнять функцию подставки, а не армирования. Грамотная укладка – когда сетка над трубами

Сейчас многие вместо проволочной сетки используют пластиковую. Такой вариант также подходит, так как полимер создает необходимую жесткость.

Шаг #5 — тестирование системы

Пока не проведены гидравлические испытания для проверки герметичности системы, стяжку заливать нельзя. Обычно контуры проверяют по очереди.

Сначала к трубе подключают магистраль и насос, подают воду. Для отвода используют шланг, подключенный к сливному патрубку коллектора.

Опрессовочный насос – лучшее приспособление для проверки системы. Его можно взять в аренду. Также для испытаний можно нанять специалиста, у которого обычно есть необходимый инструмент

Во время проверки могут отлетать скобы, так как труба под давлением стремится к выпрямлению. Отлетевшие гарпуны крепят в 5 см от прежнего места, после заливки стяжки он уже не отлетят.

Шаг #6 — укладка цементной стяжки

Трубы оставляют под давлением 5 бар и начинают производить укладку стяжки. Обычно применяют традиционный маячковый способ. В качестве маячков можно использовать металлический профиль для гипсокартона.

Обычный раствор для стяжки не подходит, в цемент необходимо добавить пластификаторы и фибру, так как нагрузка будет не только механическая, но и температурная

Укладку выполняют частями, начиная с дальнего угла. Каждый фрагмент сразу после заливки необходимо выровнять, устранить провалы и наплывы.

По истечении 2 суток проводят зачистку поверхности, обрезают демпферную ленту, опрыскивают стяжку водой и накрывают пленкой (последнее два действия повторяют 10 дней).

Ввод в эксплуатацию

Полное созревание цементной стяжки происходит через месяц, именно тогда и нужно производить балансировку с помощью коллекторных расходомеров.

С помощью балансировочных вентилей регулируют расход теплоносителя, во всех контурах он должен стать одинаковым. Если опыта самостоятельной балансировки нет, лучше пригласить специалиста

После манипуляций с холодной водой, если система работает правильно, можно провести испытания с нагретым теплоносителем. На этом монтаж теплого пола считается законченным.

Выводы и полезное видео по теме

Общие правила монтажа для экономных хозяев:

Практические рекомендации опытных строителей:

Каких ошибок следует избегать:

При устройстве теплого пола существуют десятки решений, благодаря которым можно сэкономить на комплектующих или выбрать оптимально подходящую схему.

Если вы больше времени уделите проектированию и подбору материалов, то готовая отопительная система 100% выполнит свои функции и не будет нуждаться в ремонте на протяжении долгих лет.

У вас есть личный опыт проектирования и обустройства теплого водяного пола? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Содержание: Подготовительные работы и расчет материаловСхемы укладки водяного теплого полаВыбор теплоизоляции и крепежей для водяного теплого полаВыбор рецептуры, приготовление и заливка бетонаОблегченный теплый пол для деревянных перекрытий

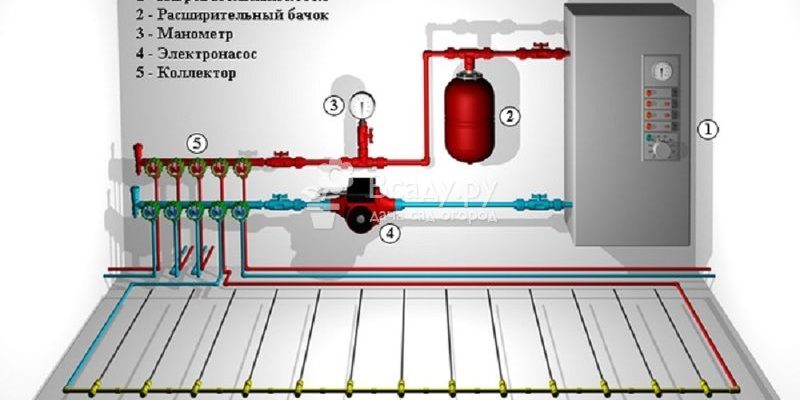

О комфорте использования теплых полов говорить не приходится, этот вид обогрева очень популярен в частных домах, так как эффективен и имеет высокий КПД. Несмотря на то, что этот вид работ не намного сложнее, чем другие, связанные с обустройством максимального удобства и комфорта собственного жилища, немногие знают, как сделать теплый пол от отопления своими руками.

Рассмотрим теоретические и практические вопросы, связанные с самостоятельным расчетом и обустройством водяного обогрева пола в небольших помещениях жилого или офисного типа.

Подготовительные работы и расчет материалов

Такая ответственная работа, как монтаж теплого пола своими руками должна начинаться с подготовки материалов и планирования. Строго говоря, точный расчет могут сделать только специалисты, имеющие информацию об уровне утечки тепла в данном помещении. Но для индивидуальных потребностей часто используют приблизительные расчеты, которые удовлетворяют поставленным требованиям.

Для начала нужно начертить план размещения труб. Понятнее и нагляднее всего будет нарисованная на бумаге в клетку схема, теплый пол на которой можно рассчитать исходя из квадратуры помещения. Каждая клетка будет соответствовать шагу — расстоянию между трубами.

Для зоны умеренного климата:

• При хорошей изоляции дома и окон, расстояние между соседними витками трубы можно делать 15-20 см;
• Если стены не утеплены, 10-15 см.
• В просторных помещениях, где часть стен холодные, а часть — теплые, делают переменный шаг: возле холодных стен расстояние между соседними витками труб небольшое, а по мере приближения к теплым стенам — его увеличивают.

Какое напольное покрытие подойдет на теплый пол

Большую ошибку делают те, кто планирует на теплый пол укладывать паркет или толстое деревянное покрытие. Дерево плохо проводит тепло и будет препятствовать нагреванию помещения. КПД такого обогрева может оказаться даже ниже, чем у радиаторного, а расходы на отопление — слишком большими.

Идеальное покрытие для теплого пола — это каменная, керамическая или керамогранитная плитка. Нагревшись, она прекрасно будет держать тепло, и это лучший вариант для кухни или ванной. В помещениях, где пол теплый — очень любят играть дети, да и ходить босиком там приятнее, чем по деревянному паркету.

Чуть худший вариант напольного покрытия, но более подходящий для гостевой комнаты или спальни — линолеум и ламинат. Эти материалы хорошо пропускают тепло, и не понизят КПД водяного теплоснабжения. При этом ламинат следует выбирать минимальной толщины, а линолеум — без утепляющей подложки.

Важно!

При нагреве многие синтетические материалы могут выделять вредные испарения. Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.

Основа под теплый пол

Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант — это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.

В домах с деревянным перекрытием такой вариант неприменим. Деревянные балки перекрытия просто не выдержат огромного веса бетонной стяжки, какой бы тонкой она ни была. В этом случае применяется облегченный вариант теплого пола, о котором будет рассказано в отдельном разделе.

Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.

Схемы укладки водяного теплого пола

Наиболее распространенные схемы укладки водяного пола — улитка и спираль. Улитка равномерно прогревает всю площадь пола. Зато при спиральной схеме можно обеспечить больший уровень прогрева в самой холодной зоне помещения. Для этого первые ветки трубы, по которым подается горячая вода, укладываются именно там. По готовому чертежу определяется точная длина трубы.

Важно!

Для теплого пола используется только цельный кусок трубы! Если площадь помещения очень большая — планируется несколько контуров обогрева. Длина трубы каждого контура не должна превышать 100 м. Иначе потребуется слишком большое давление, необходимое для нормальной скорости потока теплоносителя. По площади это соответствует 15 кв.м.

Водяной пол своими руками лучше всего делать из металлопластиковой трубы диаметром 16 мм. Она легко гнется с достаточно малым радиусом, и работать с ней на порядок удобнее, чем с трубой из сшитого полиэтилена. Трубу диаметром 20 мм использовать нежелательно. Большой диаметр потребует увеличения толщины бетона, а это плохо влияет на эффективность системы нагрева.

Обычно расход трубы на 1 кв.м. площади составляет:

• 10 м при шаге 10 см;
• 6,75 м при шаге 15 см.

Выбор теплоизоляции и крепежей для водяного теплого пола

Для того чтобы тепло не уходило вниз — на основание укладывается слой плотного пенопласта. Плотность утеплителя выбирается не менее 25, а лучше — 35 кг/куб.м. Более легкий пенополистерол просто сомнется под весом бетонного пласта.

Утеплитель и теплоотражатель

Оптимальная толщина утеплителя — 5 см. При укладке на грунт или при необходимости повышенной защиты от холода, когда уровнем ниже находится не отапливаемое помещение, толщину теплоизоляции можно довести до 10 см. Чтобы уменьшить тепловые потери — рекомендуется поверх утеплителя настелить теплоотражающий экран из металлизированной пленки. Это может быть:

• Пенофол (металлизированный вспененный полиэтилен);
• Отражающий поролоновый экран, приклеиваемый за радиаторами;
• Обычная алюминиевая пищевая фольга.

Металлизированный слой быстро уничтожается от агрессивного действия бетона, поэтому сам экран тоже нуждается в защите. Такой защитой служит полиэтиленовая пленка, которую используют для парников и в тепличном хозяйстве. Толщина пленки должна быть 75-100 мкм.

Кроме того, она обеспечивает нужную влажность для созревающей бетонной стяжки на протяжении всего периода ее застывания. Куски пленки нужно укладывать внахлест, а место соединения герметично проклеивать скотчем.

Крепежные соединения для труб водяного отопления

На теплоизоляцию устанавливают крепеж для трубы. Его назначение — закрепить соседние ветки трубы и расположить ее по территории пола в строгом соответствии с предварительным планом. Крепеж удерживает трубу, пока бетонная стяжка не приобретет нужную степень твердости. Использование крепежа облегчает монтаж пола и гарантирует правильное размещение трубы в толще бетонной подушки.

Крепежом могут быть специальные металлические планки, металлическая сварная сетка, пластиковые скобы, которые пришпиливают трубу к пенопластовому основанию.

1. Металлические планки используются при увеличенной толщине бетонной подушки. Они немного поднимают трубу относительно теплоизолятора, благодаря чему она оказывается ближе к верхней поверхности бетонной подушки. Труба просто защелкивается в фигурные выемки планок.
2. Металлическая сетка не только крепит трубу, но и армирует слой бетонной подушки. Труба привязывается к сетке кусочками проволоки или пластиковыми хомутами. Расход крепежа составляет 2 шт. на погонный метр. В местах закруглений можно использовать дополнительный крепеж.
3. Пластиковые скобы устанавливаются вручную. Они пришпиливают трубу к пенополистеролу по мере ее укладки. Полупромышленные теплые полы своими руками делаются с помощью особого степлера. Но его приобретение оправдано только при интенсивном профессиональном использовании.

В последние годы производители систем теплых полов стали предлагать еще одно очень удобное решение. Речь идет о специальных листах плотного пенополистерола с профилированной поверхностью. Обычно поверхность таких листов представляет собой пересечения канавок или ряды выступающих элементов, между которыми легко укладываются трубы подогрева.

Поверхность листов гладкая, эструдированная, все поры закрыты и дополнительной гидроизолирующей пленки для нее не требуется. Имея особый терморезак, канавки в пенополистероле можно нарезать и самостоятельно. Но для проведения этой работы нужен хотя бы минимальный опыт.

Важно!

Металлопластиковая труба поставляется в бухтах. При укладке бухта раскатывается по траектории размещения трубы. Нельзя вытягивать трубу из лежащей бухты, поскольку это вызовет ее скручивание и может привести к расслоению внутренних слоев.

Выбор рецептуры, приготовление и заливка бетона

Заливать трубы бетоном можно только после того, как они полностью уложены, подключены к коллекторам и наполнены водой под давлением 4 бар. Перед заливкой требуется выдержать трубу под этим давлением на протяжении пары суток. Если обнаружится течь — ее сразу же устраняют. Если сама система отопления еще не смонтирована — вместо воды в трубы, при помощи компрессора, закачивают воздух и фиксируют давление шаровыми вентилями.

Сразу после закачивания давление может немного понизится за счет распрямления труб. Во время заливки и затвердевания бетона давление контролируется при помощи подключенного манометра.

Для компенсации тепловых расширений вдоль всех стен крепим демпферную ленту. Температурное расширение бетонной подушки составляет 0,5 мм на погонный метр, при увеличении температуры на 40 градусов. Если нагрев составляет всего 20 градусов, тот расширение соответственно будет в два раза меньше. Умножаем расширение на протяженность самого длинного участка бетонного пола и сравниваем полученную величину с толщиной демпферной ленты.

Для обычных квартир, как правило, достаточно уложить ленту только вдоль стен и при дверном пороге. Кроме того демпферная лента также играет роль теплоизоляции стен от теплого пола. Таким методом устраняются мостики холода, вызывающие ненужную утечку тепла.

Дополнительно в некоторых случаях делаются компенсационные швы:

• при протяженности любой из сторон помещения более 8 метров;
• ширина и длина помещения различаются более чем в два раза;
• площадь пола превышает 30 кв.м.;
• форма помещения имеет несколько изгибов.

Для протяженных теплых полов компенсационный шов с демпферной лентой обустраивается через каждые 10 м. Чтобы движение бетонных подушек в этих местах не разорвало трубу — на нее одевают жесткую пластиковую гофру (предпочтительнее) или трубу большего диаметра. Заход защитной трубы в бетонные подушки — не менее 0,5 м с каждой стороны.

Важно!

Рекомендуется каждый контур размещать на своей площадке и не допускать множественного пересечения труб и компенсационного шва.

Если по схеме размещения возникает скопление теплых труб в одном месте (например — возле коллектора), то на часть труб нужно надеть рукав теплоизолятора. Это поможет избежать локального перегрева и сохранит тепло для нужных участков пола.

Как сделать водяной теплый пол: бетонирование

Если бетон для заливки не привозится, а готовится на месте, то потребуются такие компоненты:

• цемент марки 300 или 400 — 1 весовая часть;
• песок речной промытый — 1,9 в.ч.;
• щебень размером 5-20 мм — 3,7 в.ч.

Это состав тяжелого бетона. Его вес достигает 2,5 т на 1 куб.м. готового материала.

Многие предпочитают отказываться от песка в бетоне для теплого пола. Связано это с его плохой теплопроводимостью. Поэтому на практике используют и цементно-гравийные смеси. Ее состав:

• гранитный щебень 5-20 мм — 2 ведра;
• цемент — 1 ведро;
• мелкий гранитный отсев до 5 мм — 4 ведра;
• вода — 7 л (можно добавить еще 1 л, если раствор очень густой).

Гранит прекрасно проводит тепло, а такой бетон имеет гораздо более низкое тепловое сопротивление. В состав также рекомендуется ввести армирующую фибру, представляющую собой мелкие пластиковые волокна.

Важно!

В составе любого наливного пола обязательно должен быть пластификатор. Конкретное количество зависит от конкретной марки и предназначения этого препарата. Пластификатор должен быть не любой, а именно для теплого пола!

Если труба крепилась на планки или скобы — поверх нее укладывают армирующую сетку. Высота бетонной стяжки выбирается от 5 до 10 см. При этом нужно обеспечить не менее 3 см бетона над трубой. Меньшая прослойка чревата растрескиванием. А слишком толстая бетонная подушка увеличивает потери при передаче тепла.

При верном выборе бетона и нормальной температуре он начинает схватываться уже через 4 часа. Для поддержания нормальной влажности его следует накрыть водонепроницаемой пленкой, а при подсыхании поверхности — поливать ее водой. Уже через 12 часов застывший бетон может выдержать вес человека. Но полное его вызревание наступает только через 28 дней. Все это время нужно заботиться о влажности и поддерживать высокое давление в уложенных трубах. Только по истечении указанного срока можно провести первое тепловое испытание этого пола.

Важно!

Как при первом испытании, так и впоследствии нельзя быстро нагревать водяной теплый пол до высокой температуры!

Напольное покрытие

На готовое бетонное основание можно клеить плитку и другие напольные покрытия. При этом используют клей, предназначенный для теплых полов. Если плитка попадает на компенсационный шов, то одну ее часть надо приклеить, а вторую — посадить на силикон. Силиконовый клей амортизирует тепловые перемещения основания, и плитка не треснет от перенапряжения.

Облегченный теплый пол для деревянных перекрытий

Как уже говорилось ранее, для деревянных перекрытий обустраивается легкий теплый пол без бетонной подушки. В этом случае последовательность работ может немного отличаться в зависимости от состояния старого пола и конструкции перекрытия.

Чтобы тепло не уходило вниз — под трубы укладывается утеплитель. Он может размещаться между лагами перекрытия, и тогда лучше использовать минеральную вату, а может настилаться на старый прочный черновой пол — тут уже потребуется пенополистерол с плотностью 25-35 кг/куб.м. Чтобы не образовывался конденсат, под минвату укладывается мембрана паробарьер. Сверху на лаги набивается первый черновой пол.

Так же, как и для бетонного пола, на утеплитель желательно настелить теплоотражающий экран из фольги или пенофола. Все стыки и швы должны быть герметично проклеены скотчем.

Прямо на пенополистерол настилаются лаги, к которым прибиваются доски чернового пола. Между досками должны оставаться зазоры около 2 см для укладки трубы. Аналогичные зазоры нужно предусмотреть на торцах досок чернового пола. В ином случае для трубы придется выбирать поперечные канавки, а это может привести к поломке досок.

Чтобы тепло равномерно распределялось по полу — трубу укладывают не просто в канавки, а в специальные металлические желоба, предназначенные для этой цели. Металл передает тепло по всей своей поверхности и равномерно прогревает чистовое финишное покрытие. Рекомендации по его выбору уже давались выше — это может быть ламинат с допуском к работе с подогревом или жесткое полимерное покрытие. Толстый паркет и паркетная доска для теплых полов подходят меньше всего.

По сравнению с бетонным теплым полом облегченная конструкция делается гораздо быстрее и стоит значительно меньше. Еще одно преимущество — возможность ремонта водяных труб в случае аварии. Проблемы с тубами в бетонном полу устраняются только полной его заменой.

Основной недостаток деревянного теплого пола — значительно меньшая тепловая мощность.

Совет

Питать теплый пол от отопления многоквартирных домов можно только с разрешения поставщика тепловой энергии. Все рекомендации остаются в силе, хотя, от себя мы советуем установить на входе трубы теплостойкий водяной фильтр.

Итог

Грамотно обустроенное тепло в собственном доме — это еще один шаг к комфортабельным и удобным условиям проживания для всей семьи. Но, даже если вы не в состоянии выполнить эти работы и вынуждены пригласить мастеров — полученные знания позволят вам принять самое активное участие в этом процессе.

Используемые источники:

• https://pol-spec.ru/vodianoy-teply-pol/kak-sdelat-teplyj-pol-ot-otopleniya-v-chastnom-dome.html
• https://sovet-ingenera.com/otoplenie/teply-pol/teplyj-vodyanoj-pol-v-chastnom-dome.html
• https://vsadu.ru/post/teplyj-pol-vodyanoj-v-chastnom-dome.html
