Водяной теплый пол: расчет длины труб и установка пола в квартире

Увеличение цен за поставку горячей воды заставляет людей искать более экономичный способ отопления в квартире. Один из таких методов – водяные теплые полы в квартире будет рассмотрен в более подробных деталях, а именно, как правильно сделать теплый пол.

Понятие теплый пол

Укладка теплого напольного покрытия и теплые водяные полы в квартире в европейских странах делают, начиная с 80-х годов прошедшего века. В Австрии, Швейцарии и Германии водяной теплый пол в квартире установлен в 60% домов. К отоплению для теплых полов подключаются разные источники энергии:

• инфракрасные излучатели;
• греющие электрические кабели;
• устройство ПЛЭН, пленки со встроенной электрической спиралью и другие.

Теплый пол и технология его исполнения в рассматриваемом  случае предусматривает обогрев через уложенный трубопровод с горячей жидкостью, чаще всего это вода, иногда используют тосол или антифриз. Укладка водяного теплого пола требует равномерно укладывать трубы по поверхности пола.

При циркуляции жидкость в системе отопления проходит через централизованный источник нагрева, отдает тепло бетону, потом разогревается воздух. Технология укладки водяного теплого пола предусматривает нагрев воды автономным котлом, или теплые полы в квартире подключают от центрального отопления. В обоих случаях включение и монтаж водяного теплого пола можно выполнить своими руками.

Современные технологии упрощают монтаж водяного теплого пола. Используются трубы, конфигурация которых основана на молекулярной памяти сшитого полиэтилена. Это  снизило стоимость материалов, схема подключения водяного теплого пола и технология монтажа стали проще, повысилась надежность.

Установка и заливка теплого пола – процесс не сложный, сделать теплый пол водяной своими руками вполне возможно. Для этого отработано несколько методик и специальные материалы. Люди проявляют интерес, как подключить теплый пол комнаты к системе отопления, как своими силами осуществить данный проект.

Расчет длины труб

Как рассчитать длину и уложить трубы на водный теплый пол с подогревом будет рассмотрено ниже. Есть несколько вариантов, как должны монтироваться трубы на отопление в водяной теплый пол: формой улитки или прямыми параллельными линиями, другими способами. Но везде выполняется главное требование.

Трубы распределяются равномерно, от шага между ними зависит общая длина, покрывающая определенную площадь. Для выполнения условий на отопление с теплым полом надо правильно рассчитать длину трубы. Для упрощения процесса рассчитанный для разных вариантов расход труб сведен в таблицу.

Шаг, мм	Расход трубы на 1 м², м.п.
100	10
150	6,7
200	5
250	4
300	3,4

Используя таблицу, легко понять, как самому сделать расчеты. При площади комнаты 20 м и шаге укладки 20 см длина (L) будет равна 20 м², умноженных на 5 погонных/м, что составит 100 м. Длина контура теплого покрытия не должна превышать 70 м, это связано с эффективной циркуляцией теплоносителя через трубопровод и мощностями насосов. С превышением трубы в контуре 70 м теплые полы не эффективны, тогда как сделать правильный выбор?

Устанавливается шаг 300 мм. Длина (L) = 20 м² * 3,4 погонных/м = 68 м. Это вполне соответствует всем требованиям. В большом помещении ставят несколько линий, но отдельные контура теплого покрытия не должны превышать 70 м.  С использованием  мощных насосов допускается подключение теплого контура водяного пола до 120 м.

Технология укладки для теплого пола четко определяет, чем залить теплый водяной пол. Существуют готовые смеси, которые остается развести водой в концентрации, указанной инструкцией. В некоторых случаях делается водяной теплый пол без стяжки, когда перекрытие фанерное. Если ДСП укладывается: ламинатом, паркетом, линолиумом, заливать теплый пол раствором для стяжки не обязательно. Успешно для теплого водяного пола применяется сухая стяжка.

Перед тем, как заливать и устанавливать напольное покрытие, трубы проверяются на герметичность. Используется специальный компрессор, в трубы закачивается вода под давлением в 6 бар, процесс называется опрессовкой. Если в течение суток давление не снизилось более чем на 1,5 бара, отопительный контур герметичен. Неправильно сделанный теплый пол, некачественная укладка могут привести к необходимости демонтажа напольного покрытия.

Основные преимущества

По отношению к старой технологии с радиаторными батареями, новая методика имеет ряд преимуществ:

• Нагретый слой на уровне стопы человеческих ног. Ноги в тепле, голова в умеренной прохладе – это стимулируют человеческий организм к активной жизнедеятельности.
• Исключается трудоемкая процедура удаление пыли в труднодоступных местах радиаторов.
• Неравномерный обогрев стимулировал простудные болезни. В случае с теплыми полами все эти недостатки отсутствуют, поверхность легко подметается и моется;
• Освобождается пространство, нет необходимости продумывать варианты, как вписать радиаторные батареи и трубы в интерьер помещения;
• Монтажные работы стали намного проще;
• Проведение работ, основные элементы системы стоят дешевле. Для обогрева помещения достаточно температуры в трубах 55 ̊С и не более 60-70  ̊С. Монтаж и дальнейшая эксплуатация теплых полов оказывается дешевле на 30 %. Поэтому много появилось желающих узнать, как сделать водяной теплый пол.

Теплый пол от центрального отопления

Организационные вопросы

Многие жители квартир желают демонтировать батареи или дополнительно к ним подключить теплый пол от центрального отопления. Прежде чем начать подобную реконструкцию, надо решить организационные вопросы, а именно согласовать проект с управляющей компанией, которая обслуживает  дом.

Несанкционированное подключение к центральной системе отопления наказывается очень высокими штрафными санкциями, кроме того впоследствии заставят демонтировать все установленное оборудование.

Сложность в вопросе, как сделать теплый пол от отопления, составляет процесс получения разрешения. Трудность в том, что большинство котельных работает на пределе рассчитанной мощности или имеет небольшой запас. Несколько квартир подключить можно, при массовом подключении центральная система не сможет нормально функционировать.

Подключение водяного теплого пола к системе отопления имеет некоторые технические сложности. Это зависит от конструкции центральной системы. Так, в схемах с прямой подачей по одной трубе вариантов для подключения нет. Где теплоноситель циркулирует по контуру труб прямого и обратного направления, подключение  возможно.

Во многом на решение управляющей компании влияет место расположения теплообменника. Когда теплообменник расположен в нижней части,  у жителей верхних этажей вероятность получить разрешение больше, и наоборот. После получения разрешения можно закупать оборудование и приступать к монтажным работам пола от центрального отопления.

Схема подключения

Перед тем, как залить уложенные на пол трубы, проверяется вся схема укладки на герметичность теплого водяного пола. В зависимости от длины контура и диаметра труб, выбирается мощность насоса. Схема укладки для теплого пола включает следующие основные элементы:

• Вентили на входе в контур теплого пола;
• Обратный клапан;
• Трехходовой регулировочный клапан (термоголовка);
• Циркуляционный насос;
• Датчик контроля температуры теплоносителя;
• Коллектор для теплого пола;
• Пластиковые трубы.

Схема для монтажа водяного теплого пола начинается с подключения в обратную линию центральной системы отопления. Врезается два вентиля для отвода прямого и обратного потока системы теплых полов. Они предназначены для того, чтобы в любое время можно было отключить воду и провести ремонт или техническое обслуживание элементов в магистрали теплого пола.

Обратный клапан обеспечивает движение жидкости теплоносителя в одном направлении. Большое значение в системе имеет трехходовой клапан, он распределяет горячие и холодные  потоки, смешивая их до достижения заданной температуры. Иногда это устройство называют термоголовка. Температура воды поступающая в теплые полы из центральной системы может достигать 70  ̊С, это слишком много, для нормальной эксплуатации требуется не более 50  ̊С. Термоголовка снижает температуру до установленного на ней значения, обычно 40-45  ̊С.

Циркуляционный насос обеспечивает циркуляцию воды в пределах контура в заданном направлении. Температурные датчики указывают температуру теплоносителя. Есть автоматические системы управления, которые объединяют работу датчиков и трехходовых клапанов, но эта тема требует отдельного более обширного описания.

Коллектор для теплого пола распределяет потоки теплоносителя по трубам разных контуров. Коллекторы теплого пола обратной линии собирают остывшие потоки, направляя  к трехходовому клапану, где жидкость распределяется термоголовкой для дальнейшей циркуляции в замкнутом контуре, поддерживая установленную в нем температуру. Коллекторы для теплого пола производители делают из различных материалов:

• Латунные изделия – долговременные и прочные, выдерживают большое давление, они универсальны для любого вида труб;
• Коллектора для теплого пола из меди выдерживают самое высокое давление до 30 бар и большие температуры в отопительных системах. Часто используются в контурах, где в качестве теплоносителя может быть масло, тосол или антифриз.
• Детали из нержавеющей стали пользуются наибольшим спросом по причине умеренных цен и хороших технических характеристик, удовлетворяющих установки в квартирах.

Конструкция трехходового клапана

Система отопления, к которой присоединяют теплые  полы, обязательно включает в себя трехходовой клапан, его конструкция и принцип действия требуют детального рассмотрения. По сути, клапан работает как смеситель горячей и холодной воды, можно сделать теплее или холоднее.

При перемещении запорного элемента в секторе регулировки увеличивается пространство для потока горячей жидкости и уменьшается для потока холодной части теплоносителя и наоборот. Таким образом, можно регулировать температуру в системе. Эта схема водяного контура с клапаном помогает лучше понять его назначение и принцип работы.

Иногда используются клапана с электрическими приводами, в совокупности с термостатами. Потоки воды регулируются автоматически, в зависимости от изменения температуры. При понижении запорное устройство клапана перемещается в сторону увеличения горячего потока, и, наоборот, при повышении установленного значения температуры электропривод двигает запорный механизм в сторону увеличения холодного потока.

Особенности циркуляционного насоса

От правильности выбора и монтажа насоса зависит, будет ли вся система работать эффективно. Циркуляция теплоносителя зависит от длины и диаметра труб, затрудняют продвижение потока изгибы на поворотах трубы. Чтобы добиться требуемой скорости циркуляции жидкости в системе, ставится насос. Большее предпочтение потребителей к насосам с тремя скоростями перекачки, это позволяет управлять температурой теплоносителя, следовательно, воздуха в помещении, изменяя скорость циркуляции.

При понижении температуры в помещении теплоноситель будет охлаждаться в трубах быстрее. Увеличивая скорость циркуляции, потоки будут чаще проходить через нагревающий элемент, повышая температуру. Переключатель скоростей находится на корпусе насоса и управляется вручную. Предусмотрены варианты, когда всем процессом управляет автоматическая система.

Производители выпускают два типа насосов: с мокрым и сухим ротором, в первом варианте вращающаяся часть находится в циркулирующей жидкости, во втором варианте ротор изолирован. Для квартир больше подходит мокрый ротор, их мощности ограничены для помещений в 400 м², этого вполне достаточно. Они меньше потребляют электроэнергии и работают бесшумно. Корпус насоса может быть из нержавеющей стали, чугуна или полимерный, последний вариант оптимальный, легкий, прочный и долговечный.

Цифры через знак дроби на маркировке указывают на размеры входных и выходных отверстий, последнее число обозначает длину изделия для расчетов при монтажных работах. Чтобы не вдаваться в подробности, делая расчет трубы для теплого пола, вычислений при выборе насоса пользуются таблицей.

Площадь отопления, м²	Производительность насоса
радиаторное отопление	теплый пол
80-120	0,4	1,5
120-160	0,5	2,0
160-200	0,6	2,5
200-240	0,7	3,0
240-280	0,8	4,0
300-350	1,2-1,5	—

При установке насоса в линию нельзя перепутать направление движения теплоносителя, оно указывается стрелкой на корпусе. Ротор должен стоять в горизонтальном положении, при вертикальной установке мощность насоса снижается на 30%.

Насос можно поставить на любом участке магистрали, но чаще всего это делают на вводе в систему после распределительного устройства, терморегулятора. Очень важно, чтобы насос был оборудован клапаном для выпуска воздуха. Воздушная пробка может блокировать циркуляцию теплоносителя и работу насоса, открытие клапана поможет избавиться от скопившегося воздуха на интервале в сети, где установлен насос.

Подключение к индивидуальному котлу отопления

Наличие в квартире или частном доме индивидуального котла для отопления снимает все организационные проблемы для разрешения установки водяных теплых полов. В этом случае подключение теплого водяного пола никаких разрешений не требует. В зависимости от условий расположения и эксплуатации объекта котлы могут быть различного вида:

• на газовом топливе;
• на жидком топливе (солярка, мазут);
• твердотопливные: дрова, пилеты, уголь;
• электрические;
• комбинированные.

В квартирах многоэтажных домов чаще всего используются газовые или электрические отопительные котлы, подключение в центральную систему отопления контура теплого пола не требуется. В данном случае схема отличается незначительно, а функциональное назначение основных элементов остается прежним.

Основные элементы:

• котел;
• расширительный бачок;
• манометр;
• циркуляционный насос;
• коллектор для теплого пола;

В отличие от случая с центральным отоплением, подключение теплого пола к котлу не требует установки трехходового клапана для регулировки температуры теплоносителя. Его установка не обязательна, изменение температуры делается с панели управления котлом. Датчики контроля температуры тоже находятся на внешней панели управления.

Расширительный бачок служит для поддержания в системе стабильного давления, при нагревании объем жидкости увеличивается. Чтобы не разрушился коллектор теплого пола, насос и другие дорогостоящие элементы в системе трубопровода, бачок компенсирует расширение объема теплоносителя. Манометр показывает величину давления в трубах. Главное – перед тем, как залить раствором теплый пол, нужно проверить работоспособность всех узлов.

Независимо от  модификации устройства и его производителя все панели имеют основные опции, а некоторые дополнительные функции программирования:

• кнопки или регуляторы увеличения и уменьшения температуры теплоносителя на подаче;
• кнопка автоматической установки комфортного, экономичного температурного режима, комнатного – 20-22 ̊С;
• возможно программное управление, установка режимов «зима», «лето», «каникулы», «функция защиты системы от замерзания жидкости».

Как делать конкретные настройки для котлов с различными панелями управления, описывается в инструкциях по эксплуатации. Заливка водяного теплого пола раствором для отдельного котла делается так же, как для центрального отопления.

Видео: водяной теплый пол в квартире

Все это показывает, что предпочтительней делать теплые полы с установкой автономного котла отопления, основную часть монтажа можно сделать своими руками. Водяной пол, сделанный без стяжки, или сухой со стяжкой, упростят работы и сделают их дешевле.

Если не совсем понятна схема подключения теплого пола, по отдельным элементам в полу можно и нужно проконсультироваться с профессионалами. Изучив назначение, правильное подсоединение основных элементов в общую схему, грамотные в техническом отношении люди понимают, укладка теплого пола несложна, своими руками сделать теплый пол вполне реальная задача.

Теплый пол водяной в квартире имеет определённые ограничения, чего лишён электрический теплый пол… но речь у нас о водяном — о нём и речь. Разберёмся, как всё-таки можно сделать водяной теплый пол в квартире, причём, не только собственно монтаже, а и всё, что относится к данному вопросу. То есть, я не стал разбрасывать этот материал по разным статьям, потому что во многом всё то же, что написано в других статьях, здесь лишь об особенностях…

В квартирах есть два стояка – подача и обратка, — либо (при однотрубной системе) один стояк. И, допустим, мы подключаем по всем правилам к подаче и обратке коллектор, а к нему – теплые полы:

При такой схеме у нас будет теплый пол, а у соседей вверху и/или внизу – холодные батареи. Причина в том, что системы отопления в многоэтажках рассчитаны только на радиаторное отопление, т. к. гидравлическое сопротивление у радиаторов намного меньше, чем у теплого пола. Получается, что насос накачал в теплый пол теплоноситель, но скорость теплоносителя при этом в системе (всего стояка) падает настолько, что её уже не хватает, чтобы дойти до соседских радиаторов, тем более пройти через них.

По этой причине соответствующие организации запрещают делать в квартирах теплые водяные полы.

Можно ли обойти ограничения и всё же сделать теплый пол водяной в квартире? Конечно можно! Иначе не было бы смысла писать эту статью.

Водяной теплый пол в квартире можно подключить двумя способами. Рассмотрим их по порядку.

Первый способ.

Есть такая система, называемая «первичные — вторичные кольца»… (о ней я подробно расскажу в других материалах, а пока упрощённо: центральная система отопления – это как бы одно – первичное – кольцо, а ваш теплый пол – это другое – вторичное — кольцо).

Предположим, у нас в доме радиаторная однотрубная система. Как можно подключить теплый пол?

На обратке, идущей от радиатора, по правилам «первичных – вторичных колец» делаем врезки:

Обратите внимание на расстояния между врезками и от перемычки на радиаторе до ближайшей к ней врезки. Эти размеры соблюдать обязательно!

На обеих врезках шаровые краны (1), а на обратке ещё и обратный клапан (2), обеспечивающий одностороннее движение теплоносителя в «кольце» теплого пола.

Дальше стоит смесительный узел с трехходовым клапаном и циркуляционным насосом.

При таком подключении в ваш теплый пол заходит только часть теплоносителя из общей системы отопления, и не создаётся сопротивления, способного «посадить» давление в стояке.

Сложность такого подключение не в самом подключении, а в том, чтобы доказать конторским баранам, что вы не верблюд и не террорист, а всё сделали правильно, и ваш теплый пол никому не мешает. При этом ещё и соседи могут на вас смотреть косо, хоть вы им и не мешаете… впрочем, адекватные соседи тоже бывают, да и вам не обязательно звонить «на всю ивановскую» об особенностях своего отопления.

Есть второй способ подключения теплого пола в квартире, лишённый недостатка предыдущего.

Заключается этот способ в использовании теплообменника, что показано на схеме:

Здесь к подаче и обратке подключен теплообменник. Подразумевается, что на месте теплообменника был радиатор, подключенный к стоякам системы отопления. Гидравлическое сопротивление теплообменника очень мало, и на давлении в общей системе отопления его подключение не скажется вообще. Теплоноситель из стояка проходит только (!) через теплообменник. А теплоноситель вашего водяного теплого пола с ним никак не смешивается – тепло отдаётся только через стенки теплообменника.

(Наверное, может возникнуть вопрос: откуда берётся теплоноситель в системе водяного теплого пола, если не из системы отопления? Ответ: вы его заливаете из водопровода перед пуском теплого пола.)

Все остальные элементы вашей системы теплого пола на схеме легко узнаваемы, и они такие же точно, о каких речь шла в соответствующих статьях о вспомогательном оборудовании для теплого пола.

Получается, что теплый пол вашей квартиры – автономная, независимая система, и её наличие и работа никому не может помешать.

Теплообменник со смесительным узлом и коллектором выглядит так:

Как видно на фото, теплообменник имеет совсем небольшие размеры и не занимает много места.

Ну и разберём ещё пару «организационных вопросов».

Во-первых, заранее нужно определить место для котла: газового или электрического. Газовые котлы с закрытой камерой сгорания можно монтировать на кухне, на балконе и вывести коаксиальный дымоход на улицу, и к такому котлу можно подключить теплый пол. Если котел электрический, то можно его разместить в любом месте, хоть в кладовке или санузле. Ну и кухня и балкон тоже подойдут. Единственный вопрос: как провести магистрали теплого пола до распределительного коллектора? Поэтому…

…второе, что нужно сделать, – это выбрать место для коллектора. В общем-то, если есть какая-то ниша достаточных размеров в стене, то в ней можно разместить и котел (электрический) и коллектор. То же – в кладовке или на балконе, где, скорей всего, это оборудование никому мешать не будет. Распределительный коллектор монтируем до расклатки петель, а последовательность раскладки петель такая же, как для частных домов. То есть, начинаем с самого простого контура и т. д.

В остальном подготовка монтажа теплого пола в квартире такая же, как в частном доме: убираем все старые двери, окна (в случае перепланировки), обдираем стены, чтобы потом не сыпать на чистую стяжку строительный мусор. Сбиваем черновую стяжку и выметаем площадь как следует. Стяжка удаляется, чтобы можно было пирог теплого пола сделать достаточной толщины.

Определяем, есть ли перепады по уровню на чистом теперь полу по всей квартире? Если таковые перепады больше 20 мм, то выравниваем жидким раствором.

Важно! После выравнивания основания пирог теплого пола может оказаться ещё выше, так что проверьте ещё раз: хватает ли высоты дверных проёмов.

То же касается неровностей на полу: впадин, выбоин, бугров, петель, наплывов и пр. Нужно также сперва сделать электрику, окна, откосы, заштукатурить, сделать хотя бы каркасы под гипсокартонные конструкции (если таковые намечены), вентиляцию (если она тоже будет). Зашпаклевать – хотя бы низ стены, чтобы наклеить здесь потом демпферную ленту.

После перечисленной подготовки можно приступать к устройству водяного теплого пола.

Для первых этажей (а также цокольных, подвальных) частных домов нужно класть утеплитель не менее 100 мм. В квартире такой толстый слой не нужен, достаточно 20…50 мм, что зависит от того, какая квартира: на каком этаже, сколько наружных стен, и даже первичного или вторичного рынка.

На вторичном рынке могут возникнуть проблемы, потому что дверные проёмы уже определённой высоты, и чем выше будет пирог, тем проём дверной ниже. На первичном же рынке часто квартиры продаются под самостоятельную отделку, без перегородок, потому вы можете высоту дверных проёмов подогнать под высоту своего «пирога».

Каков шаг трубы? Это вы определяете, посчитав тепловые потери квартиры. Если по расчетам получилось, что достаточно укладки трубы с большим шагом, например, 200 мм или даже 300 мм, то всё равно делайте шаг 150 мм для запаса по мощности.

Нужно учитывать, что на плиты перекрытия нельзя создавать большую нагрузку…

Итак, состав пирога теплого пола с бетонной стяжкой в квартире:

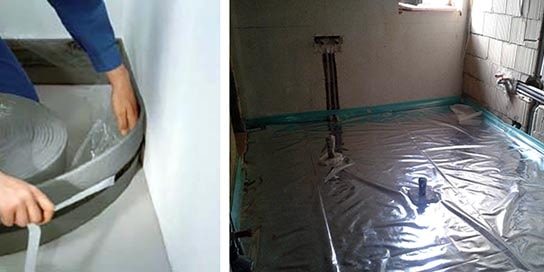

• демпферная лента (о её монтаже тут);
• утеплитель (экструдированный пенополистирол);
• полиэтиленовая плёнка (плёнку стелить обязательно, т. к. внизу соседи и вода из раствора не должна протечь к ним сквозь перекрытие; причём, края полиэтилена нужно загибать вверх, до краёв демпферной ленты, чтобы получилась как бы ванна, швы между полосами полиэтилена заклеиваем скотчем и края плёнки тоже фиксируем к стенам, чтобы они (края плёнки) не упали);
• арматурная сетка (можно, конечно, фирменные маты с бобышками, но можно и сетку, на ваш выбор).  Сетку крепим к плите перекрытия сквозь утеплитель (можно крепить пластиковыми грибками). Толщина прутка минимум 4 мм; размеры ячеек в соответствии с рассчитанным шагом трубы;
• ну и наконец, труба теплого пола и чистовая стяжка.

Как видим, «пирог» водяного теплого пола в квартире по своему составу точно такой же, как для частного дома, разница может быть лишь в толщине.

Ну и напомню: от стен (внутренних или наружных) труба должна отступать не менее чем на 100 мм (больше можно). Потому что не известно, какие будут плинтуса (как они будут крепится), так что можно повредить трубу.

Даже если ваш балкон утеплён, это не значит, что он утеплён у соседей, из чего следует вероятность, что балкон ваш со всех сторон окружён холодным пространством.

Потому, планируя теплый пол на балконе, нужно рассчитывать, что здесь будет краевая зона. Значит, мощность теплого пола здесь должна быть повышена (на за счет температуры, т. к. температура во все петли подается одинаковая, а за счет уменьшенного шага трубы, не 150 мм, а 100 мм). Краевая зона обычно имеет ширину 1 м от окна, витража и т. п. Краевая зона может иметь малую площадь, поэтому не имеет смысла делать её отдельным контуром, а объединить в один контур эту зону плюс часть смежной комнаты.

Подытожим. Как видно из приведённых примеров, теплый пол водяной в квартире устроить вполне реально. В первом случае нужно обязательно согласовать с эксплуатирующей организацией (очевидно, это «Теплосеть»). Второй способ лишён этого очевидного недостатка. Однако есть момент, который нужно учесть при любом способе: если вы собрались делать водяные теплые полы с бетонной стяжкой, то как возросшая нагрузка отразится на перекрытии? Допустимая ли получится нагрузка?.. Но это уже не тема моего сайта, да и кроме системы с бетонной стяжкой есть настильная… это я так длинно намекаю. И, кстати, есть система отопления водяными теплыми стенами, о монтаже которой следующая статья. Успехов.

теплый пол водяной в квартире

Системы теплых полов сегодня используют как в качестве основного, так и в качестве дополнительного обогрева жилья. В последнее время их популярность значительно возросла, так как данные устройства позволяют существенно снизить расходы на отопление помещения.

Разрешен ли монтаж систем водяных полов в квартире

Перед тем как принимать решение об обустройстве подобного обогрева, следует узнать, разрешен ли теплый водяной пол в квартире. Поскольку устройство подключается к общей системе отопления, на подобные работы необходимо получить разрешение от жилищно-коммунальной компании и теплосети, и, как показывает практика, сделать это практически невозможно.

Объясняется все тем, что водяной пол приводит к значительному увеличению энергозатрат и создает дополнительную нагрузку на отопительную систему, которая не учитывалась во время проектировки. Чтобы исключить подобное явление, необходимо устанавливать устройства, обеспечивающие принудительную циркуляцию воды (насос и смесительный узел), а на базе центрального отопления это сделать очень сложно.

Исключением являются только помещения, в которых наличествует автономное отопление. В этом случае, установив водяной теплый пол в квартире, владельцам необходимо просто зарегистрировать внесенные изменения в БТИ.

Что грозит владельцам жилья за незаконную установку водяного контура в полах

Тем не менее, несмотря на все запреты, многие хозяева решаются самостоятельно подключить теплый пол от центрального отопления (в квартире), после чего сталкиваются с различными неприятностями и санкциями. А именно:

1. Если возникнет необходимость в продаже квартиры, сделать это законным путем будет невозможно.

2. В случае если случится прорыв контура и квартира снизу будет залита водой, все расходы по ее ремонту в полном объеме лягут на владельца теплых полов.

3. Если нелегальная перепланировка системы будет выявлена представителями теплосети или ЖЭКа, хозяину квартиры не избежать судебных разбирательств, санкций и штрафов.

Именно поэтому, решив подключить теплый пол от центрального отопления в квартире, необходимо хорошо взвесить все за и против. Для этого рассмотрим, какие еще достоинства и недостатки имеет данная система обогрева.

Достоинства теплых полов

Владельцы жилья, установившие водяной теплый пол в квартире, отмечают следующие положительные стороны такой перепланировки отопления:

• в помещении становится намного комфортнее, чем при обогреве стационарными радиаторами;

• все комнаты в квартире прогреваются равномерно;

• уровень влажности в помещении практически не изменяется, воздух не сушится;

• расходы на отопление сокращаются до 40%;

• система не влияет на внешний вид комнаты (в отличие от громоздких батарей и труб).

Если сравнивать водяной контур и пленочный обогрев, то первый вариант имеет неоспоримое преимущество из-за отсутствия электромагнитного излучения. Затраты энергоресурсов при эксплуатации водяного отопления также меньше, чем при использовании электрических аналогов.

Отрицательные стороны системы

Если говорить о недостатках, которые имеет водяной теплый пол (в квартире), то к ним можно отнести следующие факты:

• за счет достаточно большого слоя стяжки (около 10 см) высота помещения заметно уменьшается;

• если при монтаже использовались некачественные материалы или были допущены ошибки, возникает большая вероятность прорыва, что несет за собой массу проблем;

• поскольку укладывается водяной теплый пол в стяжку, его монтаж можно осуществить только на этапе строительства здания или во время капитального ремонта;

• работы по обустройству системы весьма трудоемкие, поэтому не всем хозяевам под силу самостоятельно выполнить ее установку.

Устройство водяного пола

Как уже стало ясно, монтируется теплый пол в стяжку. Устройство представлено в виде трубок, которые расположены под напольным покрытием и залиты цементным раствором. Конструкция подключается к системе отопления, из которой в трубы поступает горячая вода либо специальная жидкость. Циркулируя по трубам, теплоноситель нагревает напольное покрытие, за счет чего и происходит обогрев помещения.

Если послойно рассмотреть систему теплого пола, то можно увидеть, что элементы расположены в следующем порядке:

1. Бетонная плита (основание пола).

2. Гидроизоляционный материал.

3. Утеплитель.

4. Отражатель тепла (фольгированные листы).

5. Армирующая сетка.

6. Трубы.

7. Стяжка.

8. Отделочный материал.

В качестве напольного покрытия в жилых комнатах используют ламинат и линолеум, так как эти материалы менее подвержены деформации и отлично пропускают тепло. В ванной и кухне укладывается теплый пол под плитку (водяной). Своими руками такую отделку выполнить достаточно просто, к тому же керамика обладает повышенной износоустойчивостью и хорошей теплоотдачей.

Какие трубы и утеплитель можно использовать

Достоинства, недостатки и элементы обогрева полов с жидкостным теплоносителем мы уже рассмотрели, осталось понять, какие материалы используются в процессе его монтажа и как самостоятельно выполнить необходимые работы.

В первую очередь нужно выбрать качественные трубы. Многие отдают предпочтение изделиям из пенопропилена, так как они самые дешевые. Эта экономия не оправдана, поскольку пластиковые трубы характеризуются меньшей теплоотдачей.

В случае с водяными полами предпочтительнее использовать металлопластиковые варианты диаметром 20 и 25 мм. У них идеальное соотношение цены и качества. Если ваш бюджет позволяет, можно устанавливать и более дорогостоящие варианты, такие как гофрированная нержавейка и медь.

Далее нужно определиться с выбором утеплителя, поверх которого будет монтироваться автономный теплый пол (водяной). В квартире чаще всего используется вспененный полиэтилен (с отражающим покрытием) и тонкий пенополистирол. Если квартира расположена над неотапливаемым помещением, в качестве теплоизоляции можно использовать керамзит.

Необходимые устройства

Основными компонентами системы теплых водяных полов являются:

• котел для нагрева жидкости (в случае с автономным отоплением);

• насос, обеспечивающий давление в системе;

• трубы для монтажа разводки;

• шаровые клапаны;

• пара коллекторов с системой регулирования и настройки;

• фитинги;

• водяной контур (трубы).

Способы укладки труб

Перед тем как приступать к обустройству системы, необходимо определиться с методом укладки труб. Схема теплого водяного пола в доме может быть представлена в двух вариантах. В первом трубы укладывают змейкой, а во втором – улиткой.

Способ укладки «змейка» считается наиболее простым, однако при его использовании температура поверхности в различных участках комнаты может отличаться.

Улиткообразное расположение исключает возникновение перегрева, однако монтаж труб и проектировка системы гораздо сложнее.

Рекомендации по установке системы своими руками

Монтаж водяного контура можно произвести собственноручно, для этого нужно лишь учесть несколько рекомендаций и четко следовать инструкции.

1. В первую очередь необходимо снять старую отделку (если таковая имеется) и очистить пол до бетонной стяжки. Новое покрытие будет на 6-7 см выше, что нужно учесть владельцам комнат с невысокими потолками.

2. Если вы обустраиваете отопление в ванной, то для того, чтобы уложить теплый пол под плитку (водяной) своими руками, вам необходимо полностью демонтировать стяжку.

3. Если в помещении установлены металлические трубы, их необходимо заменить на пластиковые, чтобы в местах соединения не появлялась ржавчина. Если контур монтируется в систему стационарного отопления, трубы менять не нужно.

4. Чтобы защитить пол от протечки, на нем следует расположить надежную гидроизоляцию. Для этих целей используется специальная мастика, которая после застывания не дает влаге просочиться к соседям.

5. Далее монтируется утеплитель. Материал располагается отражающим покрытием наружу, а швы между листами проклеиваются скотчем. Поверх утеплителя можно уложить дополнительный слой гидроизоляции. Это позволит уменьшить риск протекания воды.

6. По всему периметру помещения (по краям утеплительного материала) следует проклеить демпферную ленту. После этого укладываются маты для монтажа теплых полов.

7. Поверх матов монтируются трубы (выбранным способом). Расстояние между витками трубы должно составлять не менее 30 см. У основания труба фиксируется при помощи специальных зажимов или скоб (из прочной проволоки), которые втыкаются в утеплитель. Если вы приобрели специальные маты с выемками под трубы, эту процедуру делать не нужно.

8. Оба края трубы подводятся к месту, где будет располагаться коллектор для пола. С его помощью систему подключают к основному отоплению либо делают выход на котел.

9. После сборки системы в нее закачивают воду и проверяют, создав максимальное давление. Это делается для выявления протечек и устранения дефектов.

Чтобы снизить расходы на обустройство водяного контура, в местах, где будет располагаться мебель, трубы можно не прокладывать.

Важные нюансы

Если укладка теплового пола осуществляется под керамическую плитку, толщина стяжки не должна превышать 5 см. Также трубы нужно расположить на расстоянии 15 см друг от друга, чтобы они в нужной степени прогревали пространство, а между ними не образовывались холодные участки.

Под линолеум и ламинированные панели стяжку делают еще тоньше, а для прочности поверх системы обогрева укладывают армирующую сетку.

Первый прогрев пола может занять несколько дней, но в дальнейшем система будет поддерживать нужную температуру. Некоторые участки квартиры можно обогревать круглый год (где на полах лежит плитка). В этом случае полный прогрев в холодное время года займет меньше времени.

В заключение темы затронем стоимость теплых водяных полов. В квартиру, с учетом материала и монтажа, специалисты сделают полы за 1300-2600 рублей за м². Цена зависит от качества приобретаемого оборудования и сложности проекта. Если подсчитать, то итоговая сумма достаточно высока, однако уже через 5 лет эксплуатации система полностью окупается. А если учесть ее длительный срок службы (около 50 лет) и растущие цены на отопление, то, возможно, все хлопоты по установке водяного контура вполне оправданы.

Система напольного обогрева – самый комфортный и экономичный вариант отопления частного дома. Обратная сторона медали – приличная цена комплектующих и монтажа сравнительно со стоимостью радиаторной схемы. Предлагаем существенно сэкономить – закупить материалы, смонтировать водяной теплый пол своими руками и залить цементную стяжку. В помощь предоставляем поэтапную инструкцию по устройству греющих контуров с наименьшими финансовыми затратами.

Тема напольного отопления довольно обширна, охватить все нюансы в рамках одной публикации просто нереально. Периодически мы будем направлять вас на другие статьи, подробно описывающие сложные моменты. Здесь речь пойдет о монтаже теплых полов (сокращенно — ТП) «мокрым» способом, предполагающим заливку бетонного монолита. Как делается «сухой» вариант ТП на деревянном перекрытии, читайте в соответствующем разделе.

Этапы работ

Устройство теплого пола в квартире либо частном доме – это комплекс мероприятий, выполняющихся в строгом порядке:

1. Проектирование – расчет необходимой теплоотдачи, шага укладки и длины труб, разбивка на контуры. В зависимости от типа основания (перекрытия) подбирается состав «пирога» теплого пола.
2. Выбор комплектующих и стройматериалов – утеплителя, труб, коллектора со смесительным узлом и прочих вспомогательных элементов.
3. Подготовка основания.
4. Монтажные работы – раскладка утеплителя и трубопроводов, установка и подключение распределительной гребенки.
5. Заполнение системы теплоносителем, гидравлические испытания – опрессовка.
6. Заливка монолитной стяжки на цементно-песчаном растворе, первичный запуск и прогрев.

Рекомендация. Выполняйте монтаж ТП в процессе строительства здания, сразу после возведения перегородок между комнатами. Это позволит предусмотреть нужную высоту порогов и свободно уместить «пирог» под напольное покрытие. Если в жилых помещениях уже сформированы дверные проемы с низкими порогами, попробуйте выйти из ситуации предлагаемыми способами.

Перейдем к подробному рассмотрению каждого этапа обустройства нагревательных полов.

Расчет и разработка схемы напольного отопления

Чтобы правильно смонтировать теплый пол под стяжку своими руками, учтите ряд важных моментов и требований:

• максимальная температура финишного покрытия – 26 градусов, более горячая поверхность часто вызывает у жильцов дискомфорт и ощущение духоты;
• соответственно, вода в половых трубах нагревается максимум до 55 °С, так что напрямую к центральному отоплению квартиры подключаться нельзя;
• под стационарной мебелью, например, гарнитуром на кухне, обогрев пола не делается;
• длина трубы одного контура не превышает 100 метров (оптимально – 80 м), иначе получите неравномерное распределение тепла, чрезмерное остывание воды и расходы на более мощный циркуляционный насос;
• чтобы соблюсти предыдущее правило, комнаты большой площади делятся на 2—3 греющих плиты, между которыми устраивается деформационный шов, как показано на рисунке.

Сначала предложим более правильный, хотя и сложный вариант проектирования. Ознакомившись с нашей инструкцией, рассчитайте отопительную мощность любым из 3 способов – по объему, площади либо теплопотерям помещения. Затем определите схему укладки, диаметр и расстояние между соседними трубами, учитывая термическое сопротивление покрытия, – ламината, линолеума либо кафельной плитки.

Примечание. Методика вычисления шага укладки труб под плитку и другие виды покрытий разъясняется в следующем руководстве.

Изложим упрощенный вариант разработки схемы, практикуемый многими строителями:

1. Если вы проживаете в регионах с холодным климатом, укладывайте трубу с интервалом 10 см. Для средней полосы и юга шаг принимается равным 15 см, в ванной под кафель достаточно 200 мм.
2. Считаем длину трубопровода на 1 комнату. При расстоянии между нитками 100 мм на квадратный метр ляжет 10 м трубы, при шаге 15 см – 6.5 м. п. Если общая протяженность превысит 100 м, разбиваем площадь на 2 равных части – два отдельных греющих монолита.
3. Среди существующих схем укладки — «улитка» и «змейка» — новичку лучше выбрать последнюю – ее проще монтировать.
4. Определяем число нагревательных контуров и подбираем коллектор с соответствующим количеством выводов. Более дешевый вариант – делаем гребенку самостоятельно.
5. Размещаем коллектор в удобном месте жилища (например, коридоре). Рекомендуется выдержать одинаковое расстояние до всех помещений, пример смотрите на чертеже одноэтажного дома.
6. Трубы в коридоре наверняка лягут слишком близко – их надо утеплить полиэтиленовым рукавом.
7. Обязательно предусматриваем в полу двухтрубную разводку от котла к радиаторам отопления.

Важный нюанс. Рассчитывая протяженность ветвей теплого пола, не забывайте прибавлять расстояние от комнаты до точки монтажа гребенки с насосным смесительным узлом. Чтобы не ошибиться с длинами петель, просмотрите обучающее видео:

Поясним, зачем монтировать разводку для батарей. Уложив трубные петли без расчета, вы не знаете заранее, хватит ли мощности ТП в самые холодные зимние дни. Если проблема возникнет, нагревать теплые полы выше 55 °C не стоит, правильнее включить высокотемпературную радиаторную сеть.

Состав «пирога» теплых полов на грунте

В интернете опубликовано множество схем, разнящихся по составу. Путаницу обычно вызывает применение пленочной паро— и гидроизоляции между различными слоями «пирога». Разъясним каждый элемент классической схемы теплого водяного пола, устраиваемого на грунте (перечисление слоев идет снизу вверх):

1. Основание — тщательно утрамбованный грунт.
2. Подушка – песок либо песчано-гравийная смесь толщиной 10—20 см (по необходимости) в уплотненном состоянии.
3. Бетонная подготовка высотой 4—5 см позволяет выровнять основание и избежать дальнейших просадок в процессе монтажа ТП.




4. Гидроизоляционная подложка ограждает «пирог» от капиллярного подъема воды из грунта. Именно это явление заставляет отсыревать фундаменты, не защищенные битумной изоляцией.
5. Задача утеплителя – отражать вырабатываемый тепловой поток кверху, дабы не подогревать землю.
6. Трубопроводы с горячей водой – источник тепла.
7. Песчано-цементная стяжка – элемент поверхностного обогрева плюс прочное основание для финишного покрытия.
8. Боковая демпферная лента — буфер, компенсирующий тепловое расширение бетонной плиты. При нагреве стяжка сдавливает полиэтиленовую прокладку и не трескается. Аналогичный упругий демпфер закладывается в деформационные швы между соседними монолитами.

Важный момент. Описанная схема верна при использовании полимерных изоляторов, не пропускающих влагу, — экструдированного пенополистирола, пенопласта и пенополиуретана. Если правила пожарной безопасности требуют класть базальтовую вату, под стяжку надо стелить дополнительный слой пленки, защищающий утеплитель от намокания сверху.

Мастера нередко упрощают конструкцию теплых полов – кладут изоляцию прямо на песчаную подушку, не заливая черновой подбетонки. Решение допустимо при одном условии – песок нужно тщательно разровнять и уплотнить механизированным способом — виброплитой.

При монтаже деревянного пола на лагах от стяжки лучше отказаться. Используйте «сухой» метод устройства ТП – подбивку из досок либо ДСП и металлические рассеивающие пластины. Теплоизоляционный материал – минеральная вата.

Схема ТП на бетонном перекрытии

Данный способ подогрева полов целесообразно использовать в помещениях над холодными подвалами либо на утепленных балконах (лоджиях). Делать водный ТП над жилыми комнатами многоквартирных домов недопустимо, хотя некоторые хозяева запрет игнорируют.

Совет. В многоэтажных домах либо на дачах с периодическим отоплением проще и дешевле положить электрические теплые полы – кабельные или инфракрасные из нагревательной карбоновой пленки.

«Пирог» ТП, устраиваемый над холодным помещением, делается аналогично подогреву на грунте, но без песчаной подушки и черновой стяжки. Если поверхность слишком неровная, теплоизоляционные плиты укладываются на сухую смесь цемента с песком (соотношение 1 : 8) высотой 1—5 см. Греющие контуры над отапливаемыми комнатами можно укладывать без гидроизоляции.

Рекомендации по выбору материалов

Приведем список оборудования и стройматериалов, которые пойдут на монтаж водяного теплого пола:

• труба диаметром 16 мм (внутренний проход — Ду10) расчетной длины;
• утеплитель полимерный – пенопласт плотностью 35 кг/м³ или экструзионный пенополистирол 30—40 кг/м³;
• лента демпферная из пенополиэтилена, можно взять «Пенофол» без фольги толщиной 5 мм;
• пена монтажная полиуретановая;
• пленка толщиной 200 мкм, скотч для проклейки;
• пластиковые скобы или хомутики + кладочная сетка из расчета 3 точки крепления на 1 метр трубы (интервал 40…50 см);
• теплоизоляция и защитные чехлы для труб, пересекающих деформационные швы;
• коллектор с нужным числом выводов плюс циркуляционный насос и подмешивающий клапан;
• готовая строительная смесь для стяжки, пластификатор, песок, гравий.

Почему на теплоизоляцию полов не стоит брать минеральную вату. Во-первых, понадобятся дорогие плиты высокой плотности 135 кг/м³, во-вторых, пористое базальтовое волокно придется защищать сверху дополнительным слоем пленки. И последнее: к вате неудобно крепить трубопроводы — придется класть металлическую сетку.

Пояснение по поводу использования кладочной сварной сетки из проволоки Ø4—5 мм. Запомните: стройматериал не армирует стяжку, а выступает подложкой для надежного крепления труб пластиковыми хомутиками, когда «гарпуны» плохо держатся в утеплителе.

Толщина термоизоляции принимается в зависимости от расположения теплых полов и климата в месте проживания:

1. Перекрытия над отапливаемыми комнатами – 30…50 мм.
2. На грунте либо над подвалом, южные регионы – 50…80 мм.
3. То же, в средней полосе – 10 см, на севере – 15…20 см.

Примечание. Если вы хотите точно рассчитать толщину теплоизоляции согласно методике СНиП и узнать термические характеристики различных утепляющих материалов, перейдите к инструкции по обшивке потолков.

В теплых полах применяется 3 вида труб диаметром 16 и 20 мм (Ду10, Ду15):

• из металлопластика;
• из сшитого полиэтилена;
• металлические – медь либо гофрированная нержавейка.

Трубопроводы из полипропилена использовать в ТП нельзя. Толстостенный полимер плохо передает тепло и значительно удлиняется от нагрева. Паяные стыки, которые обязательно окажутся внутри монолита, не выдержат возникающих напряжений, деформируются и дадут течь.

Новичкам для самостоятельного устройства теплых полов мы рекомендуем применять металлопластиковые трубы. Причины:

1. Материал легко гнется с помощью ограничительной пружины, после изгибания труба «запоминает» новую форму. Сшитый полиэтилен стремится вернуться к первоначальному радиусу бухты, поэтому его сложнее монтировать.
2. Металлопластик дешевле полиэтиленовых трубопроводов (при равном качестве изделий).
3. Медь – материал дорогой, соединяется пайкой с нагревом стыка горелкой. Качественное выполнение работ требует немалого опыта.
4. Гофра из нержавеющей стали монтируется без проблем, но обладает повышенным гидравлическим сопротивлением.

Для успешного выбора и сборки коллекторного блока предлагаем изучить отдельное руководство по данной теме. В чем загвоздка: цена гребенки зависит от способа регулировки температуры и применяемого смесительного клапана — трехходового либо двухходового. Самый дешевый вариант – термоголовки RTL, работающие без подмеса и отдельного насоса. Ознакомившись с публикацией, вы точно сделаете правильный выбор узла управления теплыми полами.

Подготавливаем основание

Цель предварительных работ – выровнять поверхность основания, заложить подушку и сделать черновую стяжку. Подготовка грунтового основания производится так:

1. Подровняйте землю по всей плоскости пола и замерьте высоту от дна котлована до верха порога. В углублении должен поместиться слой песка 10 см, подбетонка 4—5 см, теплоизоляция 80…200 мм (зависит от климата) и полноценная стяжка 8…10 см, минимум – 60 мм. Итак, наименьшая глубина котлована составит 10 + 4 + 8 + 6 = 28 см, оптимальная – 32 см.
2. Выройте котлован на требуемую глубину и утрамбуйте землю. Проставьте на стенах метки высот и насыпьте 100 мм песка, можно вперемешку с гравием. Уплотните подушку.
3. Приготовьте бетон М100, смешав 4.5 частей песка с одной частью цемента М400 и добавив 7 частей щебня.
4. Установив маяки, залейте черновое основание 4—5 см и дайте бетону застыть в течение 4—7 дней в зависимости от температуры окружающей среды.

Совет. Если высоты порогов недостаточно, пожертвуйте черновым полом 40 мм и уменьшите толщину стяжки до 6 см. В крайнем случае насыпьте 6—7 см песка вместо десяти, подушку уплотните виброплитой. Теплоизоляционный слой уменьшать нельзя.

Подготовка бетонного перекрытия заключается в уборке пыли и заделке щелей между плитами. Если наблюдается явный перепад высот по плоскости, приготовьте гарцовку – выравнивающую сухую смесь портландцемента с песком в соотношении 1 : 8. Как правильно класть утеплитель на гарцовку, смотрите на видео:

Монтаж греющих контуров – пошаговая инструкция

Первым делом основание застилается гидроизоляционной пленкой с напуском 15…25 см на стены (толщина тепловой изоляции + стяжка). Перехлест соседних полотен – минимум 10 см, стыки проклеиваются скотчем. Затем плотно укладывается утеплитель, швы заполняются полиуретановой пеной.

Дальше рассмотрим по пунктам, как сделать сам теплый пол:

1. Оклейте стены демпферной полосой на высоту монолита. Напуск гидроизоляции выведите поверх компенсационной ленты.
2. Смонтируйте распределительный шкаф с насосом и коллектором внутри.
3. Разложите трубы контуров согласно схеме, пользуясь измерительным инструментом и соблюдая интервал укладки. Концы петель сразу подводите и подключайте к гребенке.
4. Прикрепите трубу к теплоизоляции, вставляя пластиковые «гарпуны» с шагом 50 см. Если структура утеплителя плохо держит фиксаторы, перед раскатыванием трубопроводов подложите металлическую сетку и привязывайтесь к ней хомутами.
5. Установите компенсационную ленту на деформационных швах, как сделано на фото. Последние устраиваются по границам бетонных монолитов, между отдельными греющими контурами и в дверных проемах.
6. Проложите магистрали к радиаторам, обернув трубы теплоизоляционными рукавами. Подводки к гребенке тоже стоит утеплить – в этом месте петли располагаются слишком близко, греть полы в коридоре совершенно незачем.


7. Подсоедините коллектор к отопительной сети частного дома, в шкаф проведите электричество для циркуляционного насоса и другой автоматики (при наличии).

Совет. В процессе нагрева монолиты станут расширяться и двигаться относительно друг друга. Поэтому трубы, пересекающие границы плит, лучше упаковать в специальные защитные чехлы либо надеть рукава теплоизоляции.

После сборки системы нужно заполнить контуры теплых полов водой и проверить герметичность стыков, накачав давление 2—4 Бар (ориентируйтесь на порог срабатывания предохранительного клапана котла). Технология заполнения и выпуска воздуха из каждой петли ТП подробно изложена в очередном материале.

Также не помешает запустить котел, прогреть теплые полы без стяжки и визуально убедиться в правильной работе системы. Как ведется монтаж напольного водяного отопления, показано в видеоролике:

Заливка стяжки и настройка коллектора

Для устройства греющих монолитов теплых полов делается цементно-песчаный раствор марки 200 с обязательным добавлением пластифицирующего состава. Пропорции компонентов: цемент М400 / песок – 1 : 3, количество жидкого пластификатора указано в инструкции на упаковке.

Рекомендация. Чтобы трубопроводы сохранили рабочую форму и не всплыли в растворе из-за неудачного крепления, система после опрессовки не опорожняется – петли остаются наполненными теплоносителем.

Порядок ведения работ:

1. Приобретите маяки – металлические перфорированные рейки, приготовьте 2—3 ведра густого раствора без пластификатора. Делать ограничительные планки из дерева не рекомендуется.
2. Пользуясь мастерком и строительным уровнем, установите маяки на требуемой высоте, как изображено на фото.
3. Смешайте порцию основного раствора, высыпьте в дальнем углу поверх «пирога» и растягивайте вдоль маяков правилом. Если образуются углубления с лужами, добавляйте раствор, а при следующем замесе уменьшите объем затворяющей воды.
4. Повторяйте замесы, пока не зальете всю площадь комнаты. Ходить по монолиту и вести дальнейшие работы допускается при наборе 50% прочности, а запускать прогрев – при 75%. Ниже представлена таблица набора твердости бетоном в зависимости от времени и температуры воздуха.


После отвердевания до 75% прочности можно запустить котел и начать медленно прогревать теплые полы при минимальной температуре. Расходомеры либо вентили на коллекторе откройте на 100%. Полный нагрев стяжки займет 8—12 часов в летний период, осенью — до суток.

Удобнее всего балансировать петли по расчету. Если вам известно необходимое количество тепла на помещение, определяете расход воды в контуре и выставляете это значение на ротаметре. Расчетная формула проста:

• G – количество протекающего через петлю теплоносителя, л/час;
• Δt – разность температур между обраткой и подачей, принимаем 10 °С;
• Q – тепловая мощность контура, Вт.

Примечание. Шкала расходомеров размечена в литрах за минуту, так что перед настройкой полученную цифру нужно разделить на 60 мин.

Окончательная корректировка производится по факту, когда готово финишное покрытие – эпоксидный наливной пол, ламинат, плитка и так далее. Если вы не желаете связываться с расчетами, балансировать контуры теплого пола придется методом «научного тыка». Способы регулировки коллектора, в том числе с использованием программы Valtec, описаны в последнем видеосюжете:

Заключение

Устройство водяных теплых полов в небольшом одноэтажном доме – задача вполне решаемая. Работы лучше вести в начале теплого периода, чтобы располагать запасом времени на устранение возможных ошибок. Если захотите облегчить труд и ускорить монтаж, купите специальные маты с бобышками для ТП, позволяющие быстро крепить трубы без дополнительной фиксации скобами и хомутами. Проволочная сетка тоже не понадобится.

Используемые источники:

• https://teplota.guru/teploizolyatsiya/vodyanoj-teplyj-pol-v-kvartire.html
• http://vodotopim.ru/teplopol/teplopol-v-kvartire.php
• https://fb.ru/article/289431/vodyanoy-teplyiy-pol-v-kvartire-konstruktsiya-dostoinstva-i-nedostatki
• https://otivent.com/kak-sdelat-teplye-vodyanye-poly-v-chastnom-dome
