Низкотемпературным отоплением, выполненным в стяжке пола, нынче никого не удивишь. Благодаря многим положительным качествам подобные системы стали часто использоваться в современных зданиях. До недавнего времени оставался нерешенным один вопрос: как можно сделать водяной теплый пол в деревянном доме, ведь балки перекрытий не рассчитаны на массу стяжки, составляющую не менее 200 кг на 1 м².
Примечательно, что оптимальный способ устройства напольного обогрева для жилищ из дерева появился совсем недавно. Давайте разберемся в этой технологии и выясним, как правильно устроить легкие теплые полы без стяжки, в том числе – своими руками.
Почему «сухой» теплый пол?
В чем прелесть традиционной схемы, где трубы напольного отопления замурованы в стяжке? Кратко перечислим:
- невысокая температура теплоносителя (максимум – 55 °С), позволяющая экономить энергоносители;
- равномерный прогрев поверхности бетонного пола от вмурованных труб;
- комфорт от тепла, поступающего из нижней зоны по всей площади помещения.
Загвоздка заключается в том, чтобы водяные теплые полы в деревянном доме сохранили все перечисленные достоинства, но без тяжелой цементно-песчаной стяжки. Судите сами, сколько функций выполняют деревянные балки перекрытий:
- Воспринимают статические нагрузки от мебели и межкомнатных перегородок.
- Компенсируют без прогиба массу финишного покрытия, черновых полов и утеплителя.
- Выдерживают постоянные динамические воздействия от перемещения жильцов.
- Несут собственный вес и служат элементами поперечной устойчивости здания.
Представьте, если к этим нагрузкам прибавить тяжеленный бетонный монолит весом 1—3 тонны в каждой комнате. Чтобы деревянная система балок выдержала массу подобной конструкции, их сечение придется увеличить в 1.5—2 раза, отчего возрастет стоимость строительства. Решение проблемы – сделать так называемую настильную систему водяного теплого пола, устраиваемую сухим способом без стяжки и обладающую малым весом (около 20 кг на 1 м² площади помещения).
Греющие водяные контуры деревянных строений допускается замоноличивать в бетон при таких условиях:
- когда покрытие первого этажа частного жилища опирается на грунт либо ленточный (плитный) фундамент;
- в жилищах из SIP-панелей толщиной 200 мм, опирающихся на ленточный или свайно-винтовой фундамент;
- если в основание перекрытия рубленого или каркасного дома заложены мощные балки, рассчитанные на массу стяжки.
Конструкция легкой настильной системы
Ключевой элемент теплых водяных полов, укладываемых в деревянных домах «сухим» способом, — металлическая пластина с канавкой в виде перевернутой греческой буквы Ω (если смотреть с торца). Стенки углубления плотно охватывают тело трубы с теплоносителем, а боковые «крылья» пластины увеличивают площадь рассеивания тепла вместо стяжки.
Справка. Пластины для равномерного распределения теплового потока производятся из оцинкованной стали и алюминия. Их ширина бывает разной и подбирается в зависимости от шага укладки труб (стандартная – под расстояние 150 и 200 мм). Изделие можно поломать своими руками на равные части благодаря поперечным насечкам (перфорации).
С использованием металлических рассеивателей устройство водяного теплого пола можно выполнить несколькими способами:
- по технологии известного бренда Uponor, прокладывая трубы греющих контуров в просветы между половыми досками;
- с использованием особых полистирольных плит для настильного теплого пола, снабженных выступающими бобышками либо готовыми канавками;
- с выжиганием углублений в обычном пенопласте специальным аппаратом;
- с применением наборов деревянных изделий, где выполнены пазы под нагревательные водяные контуры.
Каждая методика имеет свои плюсы и минусы, но их объединяет 3 важных свойства: малый вес, эффективность и отсутствие «мокрых» процессов, что значительно ускоряет монтаж. Какой бы способ вы ни избрали, «пирог» пола остается неизменным и состоит из следующих слоев (по направлению снизу вверх):
- Основание для укладки утеплителя.
- Теплоизоляционный материал.
- Теплораспределительные пластины.
- Трубопроводы с циркулирующей нагретой водой;
- Чистовое напольное покрытие.
Примечание. При монтаже водяных теплых полов на деревянном основании в нагревательном «пироге» может использоваться пароизоляционная пленка и диффузионная мембрана (гидроизоляция).
Теперь подробно разберемся, чем лучше утеплить перекрытие и как правильно сделать теплый пол в деревянном доме, применяя любой из указанных способов. Но сначала – несколько слов о подборе комплектующих.
Выбор материалов
Перед тем как укладывать греющие водяные контуры в деревянном доме, необходимо утеплить полы. Поэтому выбирать придется 3 группы комплектующих:
- тип утеплителя;
- материал труб;
- материал пластин.
Среди распространенных и доступных утеплителей для теплоизоляции конструкций из дерева лучше всего подходит минеральная (базальтовая) вата. Она проницаема для водяных паров, благодаря чему хорошо сочетается с древесиной, дает ей возможность «дышать» и не вызывает гниение. Другое дело, что при укладке минваты нужно обеспечить выход и удаление этих паров, иначе она промокнет насквозь и перестанет служить теплоизолятором.
Совет. Для изоляции покрытия первого этажа лучше применять базальтовое волокно плотностью 40—80 кг/м³ и толщиной не менее 150 мм, а в северных регионах – 200 мм и более. На межэтажное перекрытие пойдет минвата толщиной 50—100 мм. Ее задача – не пропускать тепло, предназначенное для верхних комнат, в помещения первого этажа и служить звукоизоляцией.
Полимерные утеплители – пенопласт, вспененный полиэтилен и экструдированный пенополистирол практически не пропускают влагу. Поэтому применять их надо с умом, иначе древесина в местах соприкосновения с полимером станет чернеть и гнить. Минимальная толщина материалов для теплоизоляции полов первого этажа – 100 мм, в перекрытие достаточно заложить 20—30 мм.
На теплые полы без стяжки, устраиваемые по деревянным лагам, идут следующие виды труб диаметром 16 и 20 мм:
- из сшитого полиэтилена с антидиффузионным слоем, не пропускающим кислород;
- металлопластиковые;
- медные.
Качественные полиэтиленовые трубы (например, от бренда Rehau) стоят не дешевле металлопластика и не уступают ему по эксплуатационным свойствам. Отсюда вывод: принципиальной разницы между этими видами полимерных трубопроводов нет, для теплых полов они одинаково хороши.
Трубы из меди значительно дороже пластиковых, а монтировать их сложнее и дольше. Зато, с точки зрения теплоотдачи, медь не имеет себе равных, а потому успешно применяется для устройства напольного обогрева любых зданий. Важный момент: не используйте медные контуры отопления совместно с алюминиевыми теплораспределительными пластинами, эти металлы абсолютно «не дружат» между собой.
Поскольку теплопроводность алюминия выше, чем у стали, то и пластины из этого материала более предпочтительны (исключая трубную разводку из меди). Но учтите, что качественные алюминиевые распределители дороже оцинкованных в 1.5—4 раза.
Примечание. Цены алюминиевых и оцинкованных пластин от разных производителей колеблются в широком диапазоне и не поддаются сравнению, потому что изготавливаются из металлов различной толщины. Отсюда совет: старайтесь приобрести толстостенные изделия, они способны накопить и передать большее количество тепловой энергии.
Из недавно появившихся материалов интерес представляют гибкие гофрированные трубы из нержавеющей стали. Они долговечны, монтируются без сварки и пайки, при этом хорошо передают тепло и могут применяться в легких настильных системах.
Расчет длины трубы в каждом контуре, шага укладки и температуры поверхности представлен в отдельной публикации. Ознакомьтесь с методикой, дабы точно определить количество материалов.
Монтаж по технологии компании Uponor
Методика получила широкое распространение как наиболее простая и доступная по денежным затратам. В качестве теплоизоляционного материала здесь выступает минвата, трубы и пластины можете брать по своему усмотрению и финансовым возможностям. Суть способа – в укладке деревянных досок толщиной 20 мм на лаги с промежутками 2 см для дальнейшего устройства водяного теплого пола, как это показано на схеме:
Примечание. Подобная схема может применяться в любых жилых зданиях, где производится настил деревянных полов на лагах, в том числе и поверх бетонных оснований.
Чтобы своими руками сделать теплые полы по данной технологии, понадобится обычный набор слесарных и плотницких инструментов, а также специальные ножницы для резки полимерных труб. Устраивая напольное отопление на перекрытии первого этажа (над землей или неотапливаемым подвалом), выполняйте работы в таком порядке:
- Заподлицо с нижней кромкой балок прибейте черепные бруски сечением 25 х 25 мм. Сверху на них уложите черновые полы из досок толщиной 20 мм, как показано ниже на чертеже.
- Застелите черновой пол вместе с балками гидроизоляционной пленкой (техническое название — диффузионная мембрана) водонепроницаемой стороной книзу. Соблюдайте перехлест между полотнами не меньше 10 см и тщательно проклейте стыки двухсторонним скотчем.
- Плиты минеральной ваты уложите поверх гидроизоляции таким образом, чтобы они не сминались, иначе базальтовое волокно частично потеряет теплоизоляционные свойства. Толщина утеплителя должна быть меньше высоты лаги минимум на 5 см, дабы между поверхностью ваты и будущим деревянным настилом обеспечить вентиляционный зазор для удаления влаги.
- Разложите по лагам пароизоляционную пленку. Полиэтилен нужно подтягивать и крепить к дереву степлером, чтобы он не провисал в просветах между балками.
- Поперек лаг прибейте доски толщиной 2 см, отступив от стены 30 мм. В зависимости от шага укладки трубы (15 или 20 см) оставьте между досками щели шириной 20 мм для теплораспределяющих пластин.
- Вставьте в щели металлические пластины и разложите по ним трубы греющих контуров, вкладывая их в Ω-образные канавки. Чтобы осуществить поворот трубы, укоротите в этом месте торцы досок на 10—15 см.
- Проведите концы труб вдоль стен к гребенке теплого пола, подключите их и проверьте герметичность системы. Настелите финишное покрытие пола.
Методика укладки водяного теплого пола по деревянным лагам подробно показана на видео:
Работы на межэтажном перекрытии выполняются в том же порядке, только доски черновых полов можно прибивать прямо к лагам снизу. Кстати сказать, вместо дерева здесь можно использовать плиты OSB, одновременно подшивая потолок первого этажа.
Важно! Не перепутайте диффузионную мембрану с пароизоляционной пленкой, иначе минвата напитается водой и перестанет быть утеплителем. Гидроизоляция внизу «пирога» ограждает вату от намокания извне, а верхняя пленка не дает проникнуть водяному пару. В перекрытиях все наоборот — пароизоляция укладывается снизу, мембрана — сверху. Для удаления влаги из утеплителя служит вентиляционный проем 5 см и продухи, выполненные в стенах деревянного дома.
Наряду с простотой и дешевизной, такой способ устройства водяных теплых полов отличается одним недостатком – трубы можно уложить только «змейкой», из-за чего помещения деревянного дома приходится делить на несколько греющих контуров, чтобы добиться равномерного прогрева.
Руководство по монтажу полистирольной системы
Данный способ укладки контуров напольного отопления позволяет выполнить работы гораздо быстрее и проще, поскольку подразумевает использование двухслойных плит из пенополистирола с направляющими в виде выступающих бобышек. Для изготовления плит применен полистирол разной плотности – верхний слой более прочный, нижний – мягкий.
Методика пригодна для любых перекрытий с ровной поверхностью, например, из фанеры OSB (как в домах из SIP-панелей). Теплые водяные полы на ровном деревянном покрытии делаются по следующей технологии:
- Накройте лаги листами OSB и прикрутите их оцинкованными саморезами. Если работы ведутся на деревянном перекрытии первого этажа, то между балок стоит заложить минераловатный утеплитель, как это рассказано в предыдущем разделе. Толщины полистирольной системы недостаточно для полноценной теплоизоляции здания снизу.
- Закрепите на стенах по периметру комнаты демпферную ленту.
- Уложите на готовую поверхность пенополистирольные плиты, скрепляя их между собой на замках.
- Установите рассеивающие пластины в соответствии со схемой и шагом прокладки трубопроводов, фиксируя их между бобышками. Разматывая трубу из бухты, вставьте ее в углубления пластин.
- Накройте греющие контуры полиэтиленовой пленкой, выполняя нахлест и проклейку полотен.
- Смонтируйте основание пола из гипсоволоконных листов (ГВЛ), куда впоследствии уложите чистовое покрытие (популярный вариант – ламинат).
Подробности ведения работ показаны в видеоматериале от российского производителя пенополистирольных систем – компании «Рустеплопол»:
Совет. Перед настиланием финишного покрытия присоедините подводки магистралей от контуров к коллектору распределительно-смесительного узла и проведите испытания на герметичность (опрессовку) давлением 4 Бар.
Преимущества фигурного утеплителя для теплых водяных полов очевидны – простота и скорость монтажных работ, возможность раскладывать трубы не только «змейкой», но и улиткой. Есть и недостатки:
- высокая стоимость;
- материал может прогнуться от больших механических нагрузок;
- из-за просветов между бобышками небольшая часть теплоты расходуется на бесполезный нагрев воздуха под напольным покрытием.
Другие способы укладки труб
Основанием для греющих петель, куда можно вставить металлические пластины, могут служить и другие изделия:
- плиты из пенополистирола с готовыми канавками;
- заводские наборы из деревянных изделий с вырезами для прокладки трубопроводов;
- листы полистирола плотностью от 35 кг/м³, где углубления вырезаются своими руками с помощью специального термоножа.
Помимо пенополистирола с бобышками, в торговой сети встречаются полимерные плиты с готовыми углублениями. Такой вариант подходит как для монтажа на ровной поверхности, так и внутри перекрытия заподлицо с лагами, что показано на схеме:
Примечание. Недостатки варианта – необходимость вырезать пазы в лагах для прохода трубок и крепление полимера на уголках, чтобы он не прилегал к древесине. Поэтому плиты с углублениями лучше класть на основание из фанеры OSB либо выровненных досок.
Большой плюс деревянных наборов для устройства водяного напольного отопления – способность покрытия нести без деформаций большую нагрузку от громоздкой мебели. Изделия с вырезами для пластин монтируются на балки вместе с утеплением, как это описано выше (технология бренда Uponor). Наборной деревянный теплый пол обладает лишь одним недостатком – высокой ценой материалов.
Домовладельцы, располагающие временем, могут сэкономить на полистирольной системе, купив термонож для выжигания канавок и обычный пенопласт высокой плотности. Технология проста: плиты утеплителя раскладываются на выровненной поверхности, после чего в них нужно выжечь трассу трубопровода в соответствии со схемой. Остается установить распределители тепла и вставить в них трубы.
Можно ли сэкономить на материалах
Поскольку комплектующие для напольного обогрева без стяжки стоят приличных денег, многие мастера – умельцы нашли способы обходиться без них:
- Класть отопительные ветви внутрь перекрытия, прямо на утеплитель. Тогда Ω-образные изделия не используются.
- Сделать вырезы в досках самостоятельно, а вместо пластин по длине пазов раскатать алюминиевую фольгу, применяемую для выпечки.
- Изготовить стальные теплораспределители самостоятельно на металлообрабатывающем оборудовании.
- Деревянную систему для прокладки труб в канавках тоже можно сделать самому, например, из листов ДСП.
Из перечисленных вариантов только 2 последних позволят сэкономить и одновременно организовать эффективное отопление. Действительно, на станке – листогибе можно изготовить пластины из любого металла, только профиль канавки получится прямоугольным, а не «омегообразным».
При закладке труб внутрь деревянной конструкции они плохо контактируют с чистовым покрытием и больше греют воздух вокруг себя, чем помещение. Чтобы подобное отопление возымело эффект, трубки нужно прокладывать на расстоянии 10 см друг от друга, а температуру теплоносителя поднять до максимума. Тогда затея теряет смысл, проще поставить радиаторы.
Тонкая алюминиевая фольга служит плохим распределителем теплового потока из-за своей толщины в сотые доли миллиметра. Вдобавок она рассыпается с течением времени от постепенного окисления, так что применять фольгу бессмысленно.
Есть другой способ сэкономить средства — организовать отопление деревянного дома электрическими теплыми полами, используя инфракрасные пленочные нагреватели. Но такая система потеряет в универсальности, то есть, вы сможете использовать для обогрева только электричество, о газе либо дровах придется забыть.
О плюсах и минусах «сухих» напольных систем
В заключение хочется отметить достоинства теплого пола без стяжки, способные привлечь владельцев частных деревянных домов:
- Конструкция легкая, надежная и одновременно эффективная.
- В отличие от замурованных в стяжку греющих контуров, в подобной системе легко обнаружить протечку и устранить ее.
- Толщина «пирога», выступающего над верхним срезом лаги – от 20 до 50 мм.
- Водяные полы с рассеивающими пластинами из стали либо алюминия не способны накапливать тепло и практически лишены инерционности. Соответственно, они быстро прогревают комнаты и оперативно реагируют на команды автоматики и изменение расхода теплоносителя в петлях.
- Быстрота монтажа, связанная с отсутствием «мокрых» процессов и застывания раствора. Как в сжатые сроки устраиваются легкие теплые полы, показано в очередном видеоролике:
Для справки. На различных интернет-ресурсах встречается противоречивая информация о сниженной теплоотдаче настильной системы по сравнению с монолитной. Теоретически это так, но на практике разница невелика, да и провести сравнение довольно сложно.
Единственный недостаток, заставляющий домашних изобретателей мудрить с алюминиевой фольгой, — цена стальных изделий, особенно в комплекте с фигурным пенополистиролом. Обойти этот нюанс можно так: делать теплый пол во всех помещениях поочередно, по факту появления финансовых возможностей. Сначала нужно утеплить перекрытие и поставить гребенку, а потом постепенно монтировать трубную разводку, начиная с помещений, где жильцы пребывают постоянно.
<index>
Сегодня тёплый пол широко используется как дополнительный или основной источник обогрева. На рынке представлен большой выбор нагревательных конструкций, все они подразделяются на электрические и водяные. Последние требуют сложного монтажа в отличие от электрических устройств, но зато позволяют сэкономить до 30% затрат энергии. Однако раньше водяные полы невозможно было установить в деревянных домах, потому что их монтаж предусматривал создание цементной стяжки, а деревянные перекрытия не предназначены выдерживать большие нагрузки.
Но сегодня появилась финская технология монтажа, которая дала возможность создавать тёплый лёгкий пол в деревянном перекрытии. Такая технология предусматривает устройство тёплого пола без стяжки, что делает возможным монтаж обогрева пола на любом основании. В этой статье мы поговорим о преимуществах финской технологии, о её особенностях и вариантах монтажа тёплого пола без стяжки по деревянному перекрытию.
Почему тёплый пол без стяжки подходит для монтажа по лагам?
Преимущества тёплого пола, где трубы уложены в цементной стяжке, очевидны:
- Температура нагрева теплоносителя небольшая, не выше 55 градусов, поэтому можно сэкономить деньги на энергоносителе.
- Цементная стяжка, внутри которой уложен трубы, дает равномерный нагрев всей поверхности пола.
- Поскольку тепло распространяется по всей площади пола, в помещении устанавливается комфортная температура и благоприятный микроклимат.
Достоинств традиционной технологии монтажа водяного обогрева под стяжку пола ещё много. Загвоздка состоит в другом: как сделать, чтобы система водяного обогрева пола отличалась такими же преимуществами, но при этом можно было не использовать тяжёлую стяжку. Ведь балки перекрытий из дерева и так подвергаются нагрузкам:
- На них воздействуют статические нагрузки от перегородок, которые расположены в комнате, и предметов мебели.
- Деревянные балки без прогиба компенсируют вес чернового основания пола, напольного покрытия и уложенного теплоизолятора.
- На них всё время оказываются динамические воздействия от передвижения людей, проживающих в доме.
Так вот представьте, что будет, если ко всем вышеперечисленным нагрузкам добавится ещё и бетонный монолит, который имеет тяжеленный вес – несколько тонн на каждое помещение.
Чтобы балочное устройство выдерживало тяжесть такой конструкции, потребуется сечение балок увеличить раза в два, а это напрямую скажется на цене строительства. Однако решить такую проблему помогли финны, которые разработали технологию монтажа тёплого пола по лагам сухим методом, то есть надобность в создании стяжки отпадает.
Такая технология подходит, если требуется устроить конструкцию, которая будет нагревать пол на деревянном основании. При этом нагрузки составят лишь 20 кг на 1 кв. м площади комнаты. А теперь сравните разницу в весе между устройством тёплого водяного пола в стяжку и без стяжки, результат ошеломляющий!
Водяные нагревательные контуры в домах из дерева можно убирать в стяжку в нескольких случаях:
- Если в деревянном доме покрытие первого этажа опирается на фундамент плитного или ленточного типа или на твёрдый грунт.
- В домах, построенных из SIP-панелей толщиной в 200 мм, в случае если они опираются на фундамент ленточного типа или на свайно-винтовой.
- Если каркасное или рубленое жилище имеет основание, устроенное из очень мощных балок, которые свободно выдержат большой вес стяжки.
Внимание! Прежде чем выполнить монтаж тёплого пола по деревянным лагам, нужно правильно выбрать технологию монтажа и произвести расчёт силы давления, которое создаст пирог системы обогрева на балки. Если деревянный дом стоит на качественном фундаменте, а балки толстые и мощные, тогда может быть выполнена стяжка, в ином случае такой монтаж недопустим. Если вы не уверены, что перекрытие выдержит вес тёплого пола, обратитесь за консультацией к профессионалам.
Теперь вы знаете, почему технология монтажа без стяжки стала оптимальным решением для установки системы обогрева пола. Такая технология обеспечивает качественный обогрев пола и помещений, при этом нагрузки на деревянное основание незначительны. Однако прежде чем приступать к монтажу, потребуется правильно подготовить основание, об этом мы поговорим ниже.
👷♂️ Не менее важная информация по теме: Пирог пола по деревянным балкам первого этажа
Подготовка основания
Чтобы выполнить монтаж обогревающей конструкции по лагам, сначала понадобится подготовить основание, на которое будут укладываться в определённой последовательности слои «пирога» тёплого пола.
Подготовка состоит из следующих этапов:
Этап первый. Основание чернового пола выравнивают. Если на нём присутствуют дефекты в виде трещин и сколов, их устраняют. Поверхность должна быть без большого уклона.
Этап второй. После того как основание подготовлено, на него кладут слой гидроизоляции. Сегодня на рынке представлен большой выбор материалов, которые обеспечивают надёжную защиту от проникновения влаги. Для гидроизоляции под тёплый пол подойдет полиэтиленовая плёнка. Укладка листов выполняется внахлёст, а места стыков заклеивают скотчем.
Этап третий. На этом этапе выполняется монтаж деревянных лаг.
Этап четвёртый. Между уложенными лагами укладывают теплоизоляционный материал.
Этап четвёртый. Выполняется установка системы обогрева по одному из нижеприведённых методов.
Технология монтажа труб для системы тёплый пол на деревянные лаги
Если вы решили сделать тёплый пол по деревянным лагам, в этом случае монтаж отопительной системы может быть выполнен так:
- В лагах делают пропилы чуть больше по высоте, чем диаметр укладываемой трубы.
- При укладке трубы не должны соприкасаться с уложенным ниже теплоизолятором.
- После того как труба проведена, укладывают основание под монтаж напольного покрытия. Здесь подойдёт фанерный лист толщиной от десяти миллиметров, но это лишь в том случае, если между уложенными деревянными лагами расстояние составляет не больше 600 мм.
Это самый простой способ, который позволяет быстро сделать тёплый водяной пол на лагах своими руками. Существует ещё один вариант монтажа, более усовершенствованный. Здесь на лагах не создаются пропилы. К тому же использование такой технологии позволяет не беспокоиться за то, что произойдёт соприкосновение уложенного теплоизоляционного материал и трубы. Такой метод монтажа предусматривает следующие действия:
- Подготавливают рейки (доски), толщина которых на 2 мм толще диаметра трубы. Их укладывают между трубами. Чтобы повысить теплоотдачу рейки рекомендуется обклеить теплоотражающим материалом (фольгой). Между рейками выдерживают расстояние в 20 мм, в ином случае при эксплуатации появится риск продавливания поверхности пола.
- Сверху уложенных реек кладут тонкие металлические пластины, подойдут алюминиевые листы. Это обеспечит лучшую теплоотдачу напольному покрытию.
- Далее на пластины укладывают напольное покрытие: ламинированные панели, паркет, ковролин и другие. Уложенным таким методом водяная система нагрева обеспечит тёплое покрытие пола, по которому приятно ходить босыми ногами.
Давайте рассмотрим ещё одни способ монтажа системы обогрева под полом. Эта технология – самая сложная. Здесь, чтобы добиться максимальной тепловой отдачи, используют предыдущий способ монтажа тёплых полов, но несколько модифицированный. Работы выполняются так:
- Готовят доски шириной, как шаг трубы и толщиной не меньше 50 мм.
- В торцах приготовленных досок вырезают пазы, в которые будет укладываться труба. Делают это так, чтобы она в паз укладывалась местом сгиба. Доски и пазы обклеивают фольгированным материалом.
- Лучше выбирать самоклеящуюся фольгу, в ином случае её придется фиксировать при помощи степлера, при этом должен обязательно делаться напуск поверх досок.
- Доски закрепляют к уложенным лагам, а далее выполняются те же работы, что и в предыдущем методе.
Установка системы обогрева пола может быть выполнена самостоятельно, а вот как это делается, показано в видео:
<center></center></index>Поделиться ссылкой
Нужные товары
Всего более 200 товаров в каталоге
Теплым полом мало кого можно удивить. Минуло то время, когда он считался атрибутом сверхкомфортного жилья. Сегодня его монтируют повсеместно, чтобы сделать свой дом еще более теплым и уютным. Владельцы деревянных построек не могли устанавливать такую систему, поскольку традиционные технологии укладки это не позволяют.
С появлением настильной системы уложить теплые водяные полы на деревянный пол можно без малейших проблем. Мы расскажем о всех популярных вариантах устройства напольной обогревающей системы по перекрытию из пиломатериалов. Самостоятельные домашние мастера у нас найдут массу полезных советов.
Водяной пол: как это работает?
Полы водяного типа – весьма практичный способ отопления жилища. Система представляет собой жидкостный отопительный контур, смонтированный под напольным покрытием.
Традиционная технология предполагает, что трубы лежат в бетонной стяжке. Для подогрева подающегося в контур теплоносителя обычно используется котел. Стандартные модели греют жидкость до 60-90ºС, что неприемлемо для теплого пола.
Если пустить теплоноситель с такой температурой в контур, пол разогреется до 45-60ºС. Ходить по нему будет невозможно. СНиПы регламентируют допустимую для теплого пола температуру. Это не более 30ºС.
Для получения такой величины будет достаточно подогреть жидкость в контуре до 35-45ºС. Поэтому в систему водяного пола включают смесительный узел. Здесь перемешиваются горячая жидкость из теплообменника котла и прохладная из обратной трубы.
Есть еще один более простой вариант. Если использовать отопительный котел конденсационного типа смесительный узел монтировать не придется.
Конструктивные особенности таких котлов предполагают возможность подогрева теплоносителя до относительно небольших температур. В некоторых случаях разогретый теплоноситель берется из централизованной системы, но это требует получение специального разрешения, что далеко не всегда удается сделать.
Водяной теплый пол настильного типа представляет собой относительно легкую конструкцию из деревянных или пластиковых элементов, внутри которой располагаются трубы отопления
Таким образом, поступающая в отопительный контур жидкость, а это может быть раствор антифриза или вода, разогревает пол. Он, в свою очередь, подогревает воздух. В результате получается быстрый и вместе с этим очень равномерный обогрев помещения.
Значимый плюс – максимально благоприятное для человека распределение температур в комнате. В верхней части накапливается прохладный воздух, в нижней – более теплый. Именно такой микроклимат живые организмы расценивают как комфортный. При этом конвективных потоков, неизбежных при наличии точечных источников тепла, не наблюдается.
Благодаря этому отсутствует перенос пыли и микроорганизмов. К плюсам можно отнести и минимальные эксплуатационные затраты. Все это делает водяные полы востребованными среди пользователей. Сравнительный анализ водяных и электрических систем напольного обогрева приведен в статье, ознакомиться с которой мы рекомендуем.
Особенности настильной системы

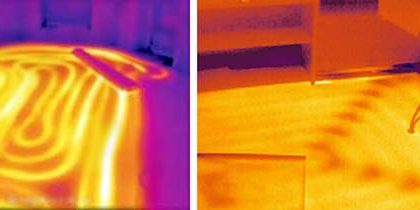

Традиционный вариант пола водяного типа предполагает монтаж труб в стяжку. Заливают ее раствором из бетона с особыми присадками, увеличивающими его теплопроводность.
В результате бетонная подушка становится своеобразным теплоаккумулятором, что дает возможность использовать такое отопление максимально эффективно. Однако у традиционного способа обустройства есть недостатки.
Деревянное основание обладает низкой тепловой инертностью, что мешает системе нормально функционировать. Чтобы исправить этот недостаток монтируются теплоотражающие пластины из металла, обладающего высокой теплопроводностью
Самый очевидный – слишком большой вес бетонной стяжки. При плотности раствора порядка 2000 кг/кв. м она дает значительную дополнительную нагрузку на основание и несущие.
Для железобетонных плит такая нагрузка вполне посильна. Для деревянных перекрытий – запредельна. По этой причине традиционный способ укладки в таких случаях запрещен. Здесь используется так называемая настильная система.
Она выполняется в виде невысокого настила, внутри которого располагаются трубы. Для его обустройства чаще всего используется дерево, но относительно недавно появились и выпускающиеся промышленным способом настилы из полистирола.
Трубы размещаются в пазах, где и закрепляются. Известно, что дерево проводит тепло очень плохо. По этой причине деревянные системы не могут быть эффективным источником тепла.
Для исправления этого недостатка в каждый паз вставляются металлические проводящие тепло элементы. Они же и укрепляют конструкцию. Аналогичные детали есть и в полистирольных настилах с металлическими вставками, материал которых тоже плохой проводник тепла. Таким образом собирается надежная и долговечная отопительная система.
Ее преимуществами перед традиционным аналогом можно считать:
- Небольшой вес настила, который способны выдержать даже деревянные перекрытия.
- Относительно простая сборка, особенно если речь идет о промышленных моделях настилов.
- Отсутствие необходимости ожидания затвердевания бетонной стяжки. Отделочные работы можно производить сразу же по окончании монтажа.
- Полная ремонтопригодность. Для проведения ремонтных работ достаточно поднять фрагмент настила, чтобы обеспечить доступ к участку с неисправностью.
Еще одно неоспоримое достоинство настильной системы – многовариантность, что дает возможность реализовывать самые разные ее модификации. Большинство из которых – самоделки. Основной недостаток настильной схемы – быстрое остывание. Пол за короткое время разогревается и так же быстро отдает тепло.
Большой плюс настильного водяного пола – возможность относительно простого ремонта. Чтобы добраться до поврежденного фрагмента, достаточно снять участок напольного покрытия и убрать под ним настил
Собственно, запас тепла ограничен тем, которое находится в жидком теплоносителе в трубах. Поэтому при остановке котла помещение скоро остынет. По этой причине настильные системы чаще используют как дополнение к основному отоплению, особенно в холодных регионах.
Устройство настильной греющей системы
При укладке настильной системы получается своеобразный многослойный пирог, рассмотрим каждый его слой подробнее.
Требования к основанию под конструкцию
Первый слой пирога – правильно подготовленное основание. Это может быть любое перекрытие, которое предварительно выравнивается. СНиПы регламентируют отсутствие значительных перепадов высот, выступов и шероховатостей. Деревянный пол должен быть ровным, без выступающих досок.
Каждая дощечка должна быть хорошо закреплена и не должна прогибаться. Максимально допустимый предел отклонения от горизонтали – 2 мм, распределенные на 2 м площади в любом из существующих направлений.
Устройство изоляционного слоя
Для предотвращения утечек тепла необходимо обустройство изоляционного слоя. Материал для его выполнения подбирается индивидуально, исходя из условий эксплуатации. Он должен быть влагостойким, огнеупорным совместимым с другими строительными материалами.
Желательно, чтобы дополнительно обеспечивалась и шумоизоляция. По возможности подбирается максимально тонкий, но эффективный материал.
Вариант фиксации трубы
На утеплитель укладывается собственно настил под трубы. Здесь есть множество вариантов. Это могут быть полистирольные маты со специальными бобышками под трубы. Такие маты выпускают одинарными и дублированными утеплителем.
В последнем случае изоляционный слой может быть лишним. В качестве настила могут использоваться листы из пиломатериалов с выпиленными пазами под трубы. Они так же производятся промышленным способом. Имеют место быть и самодельные настилы из реек, брусков и т.п.
Труба для передвижения теплоносителя
Далее в подготовленные крепления и пазы укладывается тепловая труба. Для максимально плотного прилегания и создания теплового экрана детали кладутся внутрь специального профиля из алюминия.
Если такового нет, можно сделать аналогичные элементы из оцинковки либо обернуть каждую деталь плотной фольгой. Оптимально уложить дополнительный слой фольги поверх смонтированных труб.
Сооружение основания под отделку
Поверх труб под напольное покрытие необходимо уложить основание. Оно выбирается в зависимости от того, какое финишное покрытие будет уложено.
Если предполагается монтаж плитки, керамической или ПВХ, а так же линолеума или ковролина, на металлические элементы деревянного настила укладывается влагостойкий гипсокартон. В случае если для обустройства настила использовались полистирольные маты, ГВЛ кладется в два слоя.
Настильная конструкция обычно накрывается основанием под финишное покрытие. Оно выбирается в зависимости от материала, который предпочли в качестве покрытия. Под ламинат, например, укладывается впитывающая влагу подложка, под плитку – влагостойкий гипсокартон или ДСП
Под ламинат на деревянный настил гипсокартон не укладывают. Вместо него на алюминиевые пластины кладут поглощающий лишнюю влагу вспененный полиэтилен или подложку из картона.
Вместо ГВЛ можно использовать влагостойкие сорта ДСП или фанеры. Хорошее решение – стекло-магниевые листы, которые к тому же неплохо проводят тепло, что совершенно не лишнее при обустройстве греющего пола.
Варианты обустройства водяного пола
Настил под водяной пол может быть изготовлен самыми разными способами, что особенно нравится домашним мастерам. Рассмотрим несколько вариантов таких конструкций.
Вариант №1. Реализация готового решения
Это наиболее простой в исполнении способ. В строительном магазине приобретается комплект для изготовления настила. Может быть две разновидности такого решения. Первая – полистирольные маты, оснащенные креплениями для трубы.
Они могут быть продублированы слоем утеплителя. В этом случае их можно укладывать непосредственно на основание. Главное достоинство таких матов – предельно простой монтаж. Однако они недостаточно прочны, чтобы монтировать напольное покрытие прямо на маты.
Под мягкие покрытия, а так же и под плитку придется уложить два слоя ГКЛ. Настил может быть собран и из модулей, изготовленных из ДСП. На них заводским способом нанесены выемки под трубы с определенным шагом системы. Модули комплектуются крепежом, металлическими теплораспределяющими пластинами и трубами.
Маты из полистирола – отличное решение для обустройства настильного водяного пола. Такой вариант позволяет обустроить супертонкий водяной пол, съедающий минимум высоты помещения
Для соединения деталей между собой предусмотрено замковое соединение, что заметно облегчает сборку. Такие конструкции достаточно прочны и не требуют дополнительного усиления. Их основной недостаток – высокая стоимость.
Любое из готовых решений требует тщательной подготовки основания. Если это старый пол, проводится тщательная ревизия. Подпорченные участки выбраковываются и ремонтируются. Доски надежно закрепляются, перепады высот убираются. Затем весь мусор и пыль удаляется, а основание грунтуется.
После его высыхания укладывается и закрепляется утеплитель, если это требуется. Следующий этап – укладка матов. На внешнюю сторону каждого из них наносится подходящий клей, обычно это «жидкие гвозди», и пластина приклеивается к основанию. Важно, чтобы клей хорошо схватился и надежно удерживал мат на месте.
Если предполагается укладка настила из ДСП, он собирается в строгом соответствии с выданной производителем инструкцией. После того, как каналы для труб будут готовы, начинают укладку. Укладка труб теплого пола может производиться «змейкой», «улиткой» или любым другим подходящим способом.
Элементы соединяются в единую систему и подключаются к отопительной системе. Далее проводится опрессовка и проверка работоспособности водяного пола, после чего приступают к монтажу напольного покрытия.
Вариант №2. Настил по лагам
Работы начинают с подготовки деревянного основания. Если это старый пол, проводятся все необходимые ремонтные работы. Затем необходимо уложить лаги, на которых будет лежать теплый водяной пол под деревянным полом. Подготовленные лаги выставляют строго по уровню с расстоянием между элементами порядка 0,6 м.
Это оптимальный вариант, можно класть детали с большим расстоянием. Но в этом случае потребуются более толстые доски для формирования настила.
Подготовка основания – очень важный момент. Желательно настелить под конструкцию новый черновой пол, но можно использовать и старый, если он находится в хорошем состоянии. Все испорченные участки необходимо отремонтировать
Балки надежно закрепляются к основанию. Далее между ними лагами обустраивается основание, на которое будет укладываться утеплитель. Для этого к балкам подбиваются доски, фанера, ДСП или любой другой подходящий материал.
Если хочется сэкономить, можно вместо основания прибить к лагам уголки или рейки, на которые будет опираться изоляционное покрытие. Но нужно понимать, что в таком случае оно должно быть жестким и не сыпучим. На подготовленное основание укладывается утеплитель. Это может быть пенопласт, каменная вата высокой плотности, полистирол и др.
После формирования теплоизолирующего ковра приступают к изготовлению настила. Для этого берут доски толщиной как минимум 0,03 м. Их начинают прикручивать к балкам. Первую закрепляют на расстоянии 0,02 м от поверхности стены, аналогичный зазор выполняют и при закреплении всех остальных деталей.
Важный момент – выбор ширины закрепляемых к полу досок. Она должна соответствовать ширине теплораспределительных пластин из металла, которые впоследствии будут вставляться в получившиеся пазы.
Труба будет укладываться «змейкой», что предполагает необходимость выполнения пазов под ее повороты. Для этого оставляют специальные зазоры шириной около 0,15 м через равное расстояние друг от друга.
Для формирования изгиба трубы, по которой циркулирует теплоноситель, часть досок закрепляется на некотором расстоянии от стены
На практике это выглядит следующим образом Две доски прикручивают с отступлением от стены в 0,5 см, две следующих – на расстоянии в 5 – 7 см. И так до конца ряда.
С противоположной стороны основания те доски, что были закреплены у стены, прикручивают на расстоянии, а те, что с зазором – вплотную. Таким образом формируется паз под изгиб трубы. После того, как уложен весь настил, приступают к монтажу теплораспределительных пластин.
Их вставляют в пазы, образованные досками, и надежно закрепляют скобами или обычными гвоздями. Оптимально, чтобы стороны лежащих рядом пластин смыкались.
Тогда будет сформирован сплошной передающий тепло экран. Теперь можно приступать к укладке труб. Делать это проще вдвоем. Один работник будет разматывать бухту, а второй займется непосредственно укладкой.
Деталь с небольшим усилием как бы вдавливается в паз теплораспределительной пластины. Обратную трубу контурной петли лучше всего провести вдоль стены под настильными досками.
После того как весь контур будет уложен, еще раз проверяют правильность монтажа и подключают его к отопительной системе. Обязательно выполняется опрессовка водяного пола. Затем можно приступать к подготовке к укладке напольного покрытия.
Вариант №3. Конструкция из направляющих
Начинают с подготовки основания. Как и в предыдущих вариантах, оно должно быть выровнено и укреплено. Затем на основу укладывается любой подходящий утеплитель.
Наиболее простым методом укладки водяного пола является «змейка», поэтому она используется чаще всего. Для конструкции из направляющих это будет лучший вариант. Для определения размеров деталей вычерчивается точный план помещения.
Существует несколько вариантов укладки теплого водяного пола. Самый простой из всех вариантов – змейка, на рисунке представлена ее схема
На нем отмечаются участки, где будет установлено обслуживающее водяной пол оборудование и места подведения труб. Затем с четким соблюдением выбранного шага укладки вычерчиваются направляющие. Подсчитывается количество необходимых деталей, и определяются их размеры.
Теперь нужно подготовить направляющие. Их вырезают из любого подходящего и доступного материала. После чего можно приступать к монтажу. Детали должны быть уложены на основание в строгом соответствии с разработанным планом.
Каждую направляющую кладут на черновую основу и надежно прикрепляют к ней саморезами. Между деталями должны остаться каналы, необходимые для монтажа труб. На участках поворота магистрали острые углы направляющих необходимо скруглить, чтобы случайно не повредить трубы.
После того, как все рейки будут закреплены к основе, приступают к укладке фольги. Для этого берут материал толщиной не меньше 50 мкм. Листы вдавливают в каналы, тщательно огибая каждое углубление. Буквально «выкладывая» фольгою каждый канал.
Чтобы листы не сдвинулись с места, их фиксируют к рейкам с помощью степлера. Для лучшей теплоотдачи желательно трубы перед укладкой обернуть такой же фольгой, однако это не обязательно.
Чтобы выполнить плавный поворот трубы и случайно не повредить ее, направляющие на участках изгиба обязательно закругляются. Их острые углы убираются
Затем внутрь подготовленных каналов укладывается труба. Чтобы зафиксировать ее на месте на некоторых участках ее прикрепляют к рейкам или к полу металлическими пластинками. По окончанию укладки водяной пол подключается к отопительной системе и проводится обязательная опрессовка. Если она не выявила нарушений герметичности, приступают к подготовке к монтажу финишного покрытия.
Это только три варианта монтажа теплого пола настильного типа. На практике их намного больше. Домашние умельцы адаптируют их для своих условий, подбирая доступные материалы и подходящие технологии.
С правилами, формулами и примером расчета системы напольного обогрева ознакомит следующая статья, прочитать которую мы очень советуем.
Выводы и полезное видео по теме
Видео #1. Один из вариантов настильной системы:
Видео #2. Сравниваем бетонный и настильный водяной пол:
Видео #3. Укладываем водяной пол на деревянное основание:
Уложить водяной пол на деревянное основание можно только настильным методом. Бетонную стяжку, даже самую невысокую, оно не выдержит. Самый простой из всех вариантов обустройства настила – использование готовых полистирольных матов или деревянных направляющих.
Их можно приобрести в любом магазине. Единственный недостаток такого решения – высокая стоимость, однако монтаж проводится просто и очень быстро. Любители самостоятельных работ достаточно просто смогут собрать настил из подручных материалов. Получится дешево и вполне работоспособно.
Пишите, пожалуйста, комментарии в расположенном ниже блоке. Расскажите о том, как сооружали систему напольного обогрева в вашем или соседнем доме с деревянным перекрытием. Делитесь полезными сведениями, задавайте вопросы, публикуйте фотоснимки по теме статьи.
Используемые источники:
- https://otivent.com/vodjanoj-teplyj-pol-v-derevjannom-dome
- https://laminatepol.ru/18036-teplogo-pola-po-derevyannyim-lagam.html
- https://sovet-ingenera.com/otoplenie/teply-pol/teplye-vodyanye-poly-na-derevyannyj-pol.html
