Водяной редуктор газовой колонки: принцип работы, комплектация и обслуживание

Содержимое:Принцип работы водяного блока колонки</li>Вероятные неисправности водяного узла</li>Ремонт и обслуживание газоводяного узла</li></ol>Проточные водонагреватели имеют простое и одновременно надежное устройство, предотвращающее возникновение аварийных ситуаций. Внутри конструкции присутствуют различные датчики и регуляторы. Контролируется давление газа, интенсивность тяги.Одним из важных узлов остается водяной узел газовой колонки или «лягушка». Модуль регуляции и безопасности установлен в полуавтоматических и автоматических проточных газовых бойлерах. Неисправность редуктора отражается в сбоях при запуске горелки, отказе во включении и других нарушениях.

Принцип работы водяного блока колонки

Проточные водонагреватели включаются сразу после открытия крана водоснабжения и выключаются после его закрытия. Рабочий процесс регулирует водяной блок газовой колонки.Полое устройство «лягушки» разделено на две части при помощи резиновой мембраны. Одна половина редуктора подключена к ХВС, во второй расположен шток, подсоединенный к газовому клапану. На металлическом стержне автоматических водонагревателей расположены «крылья», подключенные к блоку электророзжига. Принцип работы газоводяного узла газовой колонки следующий:Устройство редуктора газового водонагревателя может отличаться в зависимости от модели газовой колонки, но общий принцип работы узла остается неизменным. Любые неисправности отражаются на сбоях в работе оборудования. Определить поломку можно по нескольким характерным признакам.

Вероятные неисправности водяного узла

Существуют сбои и неисправности в работе проточного водонагревателя, однозначно указывающие на выход из строя конструкционных элементов редуктора. К ним относятся:Сбои в работе указывают на следующие вероятные поломки и неисправности в «лягушке»:

• Прорвалась мембрана — средний срок службы диафрагмы 5-7 лет. Со временем из-за постоянного механического воздействия и жесткой воды резина прорывается. Признак выхода из строя мембраны то, что из редуктора капает вода.
• Мембрана огрубела — от эластичности диафрагмы зависит качественная работа водяного узла газовой колонки. Для срабатывания важно, чтобы мембрана чутко реагировала на любые изменения напора воды. Если прокладка огрубела колонка будет срабатывать с задержкой. После перекрытия крана ГВС газовая горелка продолжает работать какое-то время.
• Засорился шток — при прорыве мембраны вода попадает на металлическую поверхность стержня, вызывая его коррозию. Ржавчина препятствует нормальному движению иглы. Признаки неисправности: пуск колонки затруднен. Пламя зажигается только при сильном давлении воды. После закрытия крана ГВС горелка не тухнет.
• Засорился фильтр грубой очистки — на входе в редуктор расположена сеточка, которая быстро забивается, особенно если были нарушены условия подключения и схема обвязки была выполнена с ошибками. Признак неисправности: разница в давлении на входе и выходе из водонагревателя.

Все описанные поломки легко устраняются. Необходимость в том, чтобы полностью поменять редуктор в газовой колонке возникает крайне редко. Ремонт своими руками, при наличии инструментов и понимания внутреннего устройства займет не более 30 мин.Если описанный ниже технологический процесс будет вызывать сложности, лучше вызвать специалиста из газовой службы на дом, для профессионального сервисного обслуживания проточного бойлера.

Ремонт и обслуживание газоводяного узла

Жесткая вода, постоянная термальная нагрузка и другие факторы со временем разрушают конструкционные узлы колонки. Любое газопотребляющее оборудование требуется регулярно обслуживать. А при выявлении дефектов, осуществлять незамедлительный ремонт.Конструкция водяного редуктора газовой колонки имеет простое внутреннее устройство. Все легко разбирается. При желании можно выполнить ремонт лягушки газовой колонки или осуществить профилактическое обслуживание, не вызывая мастера.

Как снять лягушку с газовой колонки

Для начала следует перекрыть подачу воды и газа. После этого работы проводят в следующем порядке:Конструкция редуктора может отличаться в зависимости от модели проточной колонки. Чтобы снятие водяного блока прошло успешно необходимо открепить все детали и трубы, подходящие к основной конструкции. Корпус снимается легко, физические усилия прикладывать не нужно.

Чистка водяного узла газового водонагревателя

Проводится по крайней мере каждый год. На крышке лягушки расположено несколько болтов фиксации. При откручивании необходима осторожность, чтобы не испортить фальцы. После снятия крышки иди разбора редуктора на две части (зависит от модели колонки), проводится чистка внутреннего пространства и обслуживание конструкционных деталей:Регулярное обслуживание лягушки продлит срок эксплуатации проточного газового бойлера и обеспечит его бесперебойную работу.

Какие комплектующие следует заменить

В редукторе присутствует несколько элементов постоянно подвергающихся воздействию механического давления и некачественной воды. При каждом обслуживании проверяют работоспособность и выполняют замену следующих узлов:

• уплотнитель штока — замена сальника необходима в среднем каждые 3 года, чтобы защитить газовый клапан от попадания влаги;
• мембрана — замена прокладки нужна при ее разрыве, а также при появлении микротрещин;Читайте также:Как заменить мембрану в газовой колонке своими руками
• шток и комплектующие — пружинка, приводящая стержень в первоначальное положение, при интенсивной эксплуатации выходит из строя через 4-5 лет.

Для обслуживания лучше использовать уже готовые фирменные прокладки на редуктор. Мембрана обычно продается отдельно, но при желании удастся приобрести заводской ремкомплект со всеми комплектующими, которые следует менять.

Как отрегулировать редуктор на газовой колонке

Настройка водяного узла поможет оптимизировать расход газа и давление воды на выходе из колонки. Регулировка водяного редуктора проточного газового водонагревателя выполняется с помощью болтов, расположенных на тыльной стороне узла. Обычно их выставляют в заводских условиях, что достаточно для нормальной работы колонки.Если нужно отрегулировать давление воды болты немного отпускаются. Напор ГВС на выходе должен увеличиться. Регулировка редуктора газовой колонки без крайней необходимости не проводится. Лучше, чтобы работы выполнял представитель газовой службы.После выполнения обслуживания водяной узел устанавливают обратно. Проверяют отсутствие протечек воды и газа. Колонку запускают и пользуются в обычном режиме.

Одним из ключевых элементов проточного водонагревателя является водяной блок газовой колонки или «лягушка». Он находится внутри устройства перед теплообменником и отвечает за регулировку работы в зависимости от поступления в аппарат воды.

Виды водяных блоков и принцип работы

Водяной блок газовой колонки может изготавливаться из разных материалов:

• латуни – сплав меди с цинком;
• пластика – отличается практичностью и долгим сроком службы;
• полиамида – долгий срок службы обеспечивается за счет использования стекловолокна.

Устройство водяного блока газовой колонки подразумевает наличие таких составляющих:

• основание и крышка с винтами;
• диафрагма с установленным на штоке диском;
• регулятор расхода;
• сопла;
• регулятор потока;
• селектор температуры;
• фильтр горячей воды.

Водяной блок разделен резиновой мембраной на две части, одна из которых подключена к холодному водоснабжению, а другая оснащена штоком, соединенным с газовым клапаном. На металлическом стержне автоматических устройств находятся «крылья», подключенные к блоку электророзжига.

Принцип работы «лягушки» заключается в следующем:

• при открытии крана с холодной водой одна из полостей блока заполняется;
• напор воды давит на мембрану, которая в свою очередь прогибается и оказывает давление на шток, находящийся во второй части «лягушки»;
• стержень начинает давить на клапан, тем самым открывая подачу газа;
• в автоматических колонках на штоке находятся «ушки», подающие сигнал на блок розжига;
• вырабатывается искра, которая зажигает пламя;
• после закрытия крана с горячей водой внутренние детали приходят в обратное движение, шток возвращается в первоначальное положение с помощью пружины и закрывает подачу газа.

Комплектация автоматических и полуавтоматических газовых колонок может несколько отличаться, но сам принцип срабатывания остается неизменным.

Возможные неисправности водяного блока

Выход из строя водяного блока является довольно распространенной проблемой газовой колонки. Зачастую случаются следующие неисправности:

1. Порвалась мембрана – ее средний срок службы составляет 7 лет. Из-за жесткости воды резина может быстро порваться. Признаком прорыва является подтекание редуктора.
2. Диафрагма потеряла эластичность – для четкой работы необходимо, чтобы мембрана быстро реагировала на изменения напора воды.
3. Прокладка стала жесткой – это приводит к позднему срабатыванию колонки. Она будет включаться и отключаться с опозданием.
4. Засорение штока – при разрыве мембраны вода попадает на металлический стержень, который быстро подвергается коррозии. В результате затрудняется его движение. Признак неисправности – запуск колонки затруднен, она начинает работать только при большом давлении воды.
5. Засор фильтра грубой очистки – при неправильном подключении воды к патрубкам сеточка, которая находится на входе в редуктор, может забиться. Признак поломки – отличие давления на входе и на выходе из колонки.

Все перечисленные неисправности довольно легко устранить при наличии понимания устройства колонки. Необходимость полной замены водяного блока возникает редко.

Что нужно знать о вентиляции газовой колонки?

Как работает автоматическая газовая колонка? —

Как работает автоматическая газовая колонка?

Как отремонтировать «лягушку» своими руками?

Жесткая вода, воздействие высоких температур и другие факторы постепенно приводят элементы водяного блока к износу. При выявлении какой-либо поломки необходимо срочно отремонтировать проблемную деталь.

Ремонт водяного блока газовой колонки при желании можно выполнить самостоятельно, так как его конструкция довольно проста. Перед этим важно не забыть отключить подачу топлива и воды.

Если требуется отрегулировать давление устройства, необходимо покрутить специальные болты, расположенные на тыльной части блока. Затем воду из теплообменника сливают, с этой целью используют кран, находящийся ниже водонагревателя. Отсоединяют подающие трубопроводы газа и воды. Теперь «лягушку» можно снять. Конструкция водяного блока может несколько отличаться в зависимости от модели. Чтобы снятие водяного узла прошло удачно, следует отсоединить от него все трубы и провода.

Как выполнить чистку «лягушки»?

Очистку узла следует проводить каждый год. После снятия крышки или разбора редуктора на две части проводят чистку внутри блока и техническое обслуживание элементов. В процессе очистки блока удаляется накипь и твердые частицы, осевшие на дне узла. Также следует почистить сетку на вводном патрубке. Шток рекомендуется смазать касторовым маслом или солидолом. Прокладку также необходимо промазать, если чувствуется, что она потеряла эластичность.

Уход за элементами водяного блока продлит эксплуатационный срок газовой колонки и снизит вероятность появления каких-либо неисправностей.

При каждой чистке проверяют работоспособность составляющих и при необходимости их заменяют:

• смена сальника штока обычно требуется примерно каждые 3 года для защиты газового клапана от попадания влаги;
• мембрану следует менять при появлении микротрещин или при разрывах.

Менять изношенные детали нужно на новые фирменные изделия. Мембрану можно приобрести отдельно, однако, при желании удастся найти также комплект, который включает в себя все составляющие для замены.

Как с помощью водяного блока сделать колонку экономичнее?

С помощью настроек водяного узла можно сделать газовую колонку экономичнее. Для этого следует оптимизировать расход топлива и давление воды на выходе. Регуляция водяного редуктора производится с помощью болтов, находящихся на тыльной стороне блока. Чтобы увеличить напор горячей воды, болты требуется немного ослабить.

Без крайней необходимости регулировать самостоятельно водяной блок нежелательно. Лучше вызвать специалистов сервисного центра – они выполнят регулировки с высокой точностью, проверят узлы на работоспособность.

Поделиться:

Газовая колонка – это водонагревательный прибор, который в своей комплектации имеет множество различных устройств. Отметим работу водяного редуктора газовой колонки. Его еще называют водяным блоком или узлом. Установлен он в приборе перед теплообменником.

Виды

По материалу изготовления водяные редукторы делятся на те, которые изготовлены из:

• Латуни;
• Пластика;
• Полиамида.

Следует отметить что латунь – это медь и цинк, то есть сплав из этих металлов, этот материал достаточно часто используется для изготовления сантехнических устройств. Пластиковые узлы (рис. 1) являются долговечными и практичными. Полиамид – это материал, который по составу очень похож на пластик, но его долговечность можно объяснить наличием стекловолокна в составе.

Функционирование этого устройства в газовой колонке ничем не отличается от других водонагревателей на газу. То есть основное отличие заключается в материале изготовления.

Мембранные редукторы для газовой колонки выдерживают достаточно большие показатели давления, как для бытовых приборов. А именно, это от 0,5 до 3 м3/час.

Принцип работы и конструкция

Устройство редуктора газовой колонки из латуни заключается в наличии таких комплектующих (рис. 2):

• Диафрагма и диск, выглядят как единый узел;
• Регулятор расхода;
• Селектор температуры;
• Регуляторы потока воды при открытом и закрытом селекторе;
• Трубка Вентури;
• Фильтр горячей воды.

Редуктор для газовой колонки имеет основную задачу – это запуск и обеспечение нормальной работы после открытия водопроводного крана. Также благодаря этому узлу можно регулировать проток воды, которая входит в газовую колонку. Редуктор выполняет еще защитную функцию, так как при плохом напоре он не дает колонке перегреться.

Принцип работы водяного узла колонки заключается в воздействии потока воды на его детали. А именно, когда вода проходит через редуктор, то давит на мембрану (диафрагму) (рис.3) и так называемый грибок (диск). Этот грибок меняет свое расположения, поднимаясь вверх до уровня клапана. Шток грибка в свою очередь непосредственно воздействует на газовый узел, то есть на его клапан. И как результат начинает поступать газ в горелку прибора.

Когда водопроводный кран закрывается, и вода перестает поступать в газовую колонку, показатель давление воды на грибок снижается. Газовый клапан в узле начинает воздействовать на грибок, а значит, перекрывается газ и газовый прибор выключается. Когда газовая колонка в выключенном состоянии редуктор не функционирует.

Неисправности

Квалифицированные специалисты говорят, что в 8 из 10 случаев поломок газовых колонок проблема заключается в водяном узле. Как правило, это загрязнение или деформация мембраны в узле. А именно, происходит отложение различных засорений и солей, а также образование трещин в корпусе и т.д.

Следует знать, что поврежденный узел не может выполнять свои функции в полной мере. Если мембрана повреждена, то она не может растягиваться так, чтобы открывать доступ для газа.

Есть модели газовых колонок мембрану, в которых нужно менять регулярно. По отзывам это прибор от производителя Нева. Для того чтобы не допускать поломок время от времени нужно разбирать редуктор для того чтобы прочищать его. Тогда можно вовремя заметить деформацию мембраны. Часто засоряются фильтры в водяном узле.

Износ редуктора объясняется частым включением/выключением, это сильно отражается на мембране в узле, уплотнителях и т.д. Когда изнашивается уплотнитель, то из редуктора начинает сочиться вода.

Можно сделать вывод, что редуктор для газовой колонки важная деталь, которую нужно обслуживать, а значит, она должна находиться в таком положении, чтобы был постоянный доступ к ней. Такое обслуживание газовой колонки или при надобности ремонт можно провести и самостоятельно, так как эти манипуляции не являются сложными. Для замены или прочистки редуктора не нужно иметь специальных навыков.

Ремонт и обслуживание водяного блока

Для того чтобы провести какие либо манипуляции с редуктором, или же понять или проблема заключается именно в этой детали, нужно открутить его от медных патрубков, то есть раскручиваются гайки. Далее нужно открутить редуктор от газового узла. Как правило, он находится под газовым клапаном и прикручен тремя болтами. Часто в новых моделях редуктор крепится одним болтом. В процессе откручивания устройство нужно придерживать, чтобы оно не упало.

Чтобы открыть редуктор, следует раскрутить болты, которые удерживают две детали корпуса, как правило, их 8 штук (рис. 4). Расположены они по кругу. Далее следует проверить целостность резиновой мембраны в середине, целостность корпуса. Если мембрана засорена, ее нужно прочистить и вставить на место, а в случае, когда она деформировалась, следует купить новую. Новая мембрана вставляется на место предыдущей. Сегодня продаются мембраны разного качества, не стоит покупать слишком тонкую, так как она может прорваться в ближайшее время. Есть силиконовые мембраны хорошего качества, только не нужно лениться, а следует пройтись по нескольким магазинам и найти такую.

Чтобы установить редуктор назад, важно определить какой патрубок куда подключается. Если внимательно посмотреть, то входной и выходной патрубки разные по диаметру. Отверстие, через которое происходит подача воды в редуктор для газовой колонки больше, чем то, через которое вода выходит из устройства. Если установить редуктор неправильно, то возникнут проблемы с мембраной и, вообще, с работой всего узла.

Далее две части корпуса скручиваются болтами и прикручиваются к входному и выходному патрубкам. Гайки, которыми прикручивается узел к патрубкам, оснащены резиновыми прокладками для герметизации. При установке водяного узла нужно тщательно их проверить. Иногда нужно и их заменять. Далее следует протестировать водяной узел, запустив колонку.

Статьи по теме:Устройство газовой колонки

Проточный нагреватель состоит из нескольких узлов. Принцип работы прибора прост, но отдельные блоки требуют особого внимания. В статье рассмотрим водяной узел газовой колонки. Какую работу он выполняет, из каких материалов создан и какой у него принцип работы, вы узнаете ниже.

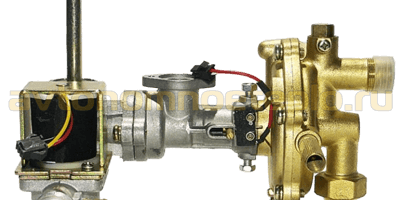

Конструкция и разновидности водяного блока

Материал изготовления водяного редуктора бывает разным, поэтому делится на несколько видов:

• Латунный. Сплав меди и цинка.
• Пластиковый. Практичное устройство не подвержено коррозии.
• Полиамидный. Надежный прибор со стекловолокном в составе.

Регулятор колонки или «лягушка», как еще называют блок, обладает защитными функциями. Он служит для автоматического включения прибора при подаче воды. Также защищает от перегрева при снижении давления в магистрали.

Как устроен редуктор:

• Основа и крышка с болтами.
• Резиновая мембрана с диском на штоке.
• Устройство расхода.
• Переключатель температуры.
• Датчик потока.
• Трубка Вентури.
• Фильтрующее устройство для горячей воды.

Смотрите схему:

Крышка регулятора давления воды может скрепляться стальными винтами или заглушками. Поскольку детали не соприкасаются с водой, то риска коррозии нет. Отвернув винтов, вы снимете крышка, за которой расположена мембрана. Устройство достаточно простое.

При включении воды создается давление на мембрану. Она выталкивает шток, который приводит в действие газовый клапан. В горелку подается топливо и начинается нагрев. Когда смеситель закрывается, давление падает — детали возвращаются в прежнее положение.

Важной деталью газоводяного узла является сопло Вентури. Для чего оно нужно? Например, в технике фирмы «Нева» трубка находится в нижней части. Расположение в колонках «Оазис», «Астра» может отличаться. Деталь служит для снижения давления рабочей среды. Так происходит регулировка подачи газа.

Когда вы закрываете кран, трубка выравнивает показатели, благодаря чему штуцер мембраны возвращается на место. После этого аппарат выключается.

Водяная часть также подвержена поломкам, поэтому мы перечислим основные неисправности и пути самостоятельного ремонта.

Типичные неполадки блока

Чаще всего узел выходит из строя из-за некачественной воды. Примеси калия и магния оседают и забивают детали устройства. Также влияют перепады давления в трубах. Доказано, что 80% поломок газовых нагревателей происходят по причине выхода из строя водогазового узла.

Изучите основные признаки и причины поломок.

Напор воды нормальный, но горелка не зажигается

• Проверьте мембрану. Резиновый элемент быстро изнашивается, рвется, течет. Вместо старого элемента лучше установить силиконовую мембрану.
• Застрял шток, не двигается с места. Возможно, он прикипел. Смажьте это место и сальник смазкой для восстановления работы.

Холодный поток достаточно сильный, но горячий – слабый

• Сетчатый фильтр засорился мелким мусором, ржавчиной. Снимите и прочистите деталь.
• Забилось сопло на входе в узел. Также выполняется чистка.

При открытии смесителя колонка запускается не сразу

• Канал шарика-замедлителя забился. Проводится разборка и чистка элементов. Шарик находится в крышке узла.
• Шарик замедлитель неверно отрегулирован. Нужно подкрутить регулировочный винт.

После закрытия кранов прибор не прекращает работу

• Шарик заклинило, либо его канал засорился.

Техника работает не на полную мощность, во время работы может погаснуть

• Мембрана получила повреждения. Нужно заменить неисправный элемент.

Если вы обнаружили неисправность и решили выполнить ремонт своими руками, читайте ниже, как снять редуктор.

Демонтаж водного узла

Чтобы выполнить ремонт, блок нужно снять с посадочного места. Это возможно только вместе с демонтажем газового узла.

• Перекройте кран подачи газа.
• Отсоедините шланг холодной воды.
• С помощью ключа отсоедините узел от патрубка.
• Отключите проводку от газового клапана и микропереключателя.
• Отверткой выкрутите болты фланца.
• Снимите водногазовый блок.

Теперь нужно его разобрать и заменить сломанные детали:

• Чтобы отсоединить газовую часть от водной, открутите два винта. Один находится сверху, другой снизу. Можно откручивать не до конца, а слегка ослабить крепление. Бывает, что болты прикипают. Сбрызните эти места ВД-40.
• Разъедините блоки.
• Теперь открутите винты «лягушки» сверху.
• Корпус разделится на две части и станет доступна диафрагма.
• Снимите резиновую деталь (при неисправности подготовьте новую).
• Вытащите диск со штоком. За ними находится пружина.
• Достаньте пружину и проверьте расположенное за ней уплотнение. Оно требует периодической чистки и смазки.
• Устанавливайте новые детали и собирайте блок в обратном порядке. Сальник перед установкой можно смазать.
• Закручивая болты «лягушки», смажьте их графитной смазкой.

Чтобы не запускать колонку до неисправного состояния, раз в полгода проверяйте ее составляющие, очищайте от накипи и загрязнений.

Среди водонагревательного оборудования лидирующие позиции занимают газовые колонки. Они отличаются высокой эффективностью и используют один из самых доступных видов топлива. Зная устройство и принцип работы газового водяного блока, можно быстро самостоятельно устранить некоторые неисправности. Это позволит эффективно обслуживать оборудование и сэкономить на вызове специалиста.

1 Основные элементы</span></h2>

Газовые колонки для воды — нагреватели проточного типа. От бойлера они отличаются отсутствием емкости для нагрева жидкости — в колонках температура воды повышается в процессе ее движения по трубам. Эти устройства были разработаны еще в начале ХХ века. Безусловно, новые модели обладают значительно большим функционалом в сравнении с колонками старого образца. Однако их конструкция и принцип работы не претерпели существенных изменений.

Схема устройства газовой колонки довольно проста. Конструкция этого агрегата состоит из следующих элементов:

1. 1. Система розжига и запальник. Необходимы для запуска горелки.
2. 2. Горелка и камера сгорания. Именно этот элемент конструкции обеспечивает тепловой энергией колонку.
3. 3. Водяной бок. Отвечает за подачу воды.
4. 4. Теплообменник. С его помощью тепловая энергия от камеры сгорания переходит к змеевику, в котором вода и нагревается.
5. 5. Патрубок дымохода. Необходим для подключения агрегата к дымоходу и отвода продуктов сгорания.

Это основные элементы конструкции, которые присутствуют во всех моделях колонок, например Оазисе, Искре, львовской ВПГ и других. Самыми значительные различия между агрегатами заключаются в наличии или отсутствии различных систем защиты. Наиболее распространенные среди них:

1. 1. Датчик тяги. Если в дымоходе пропадает тяга, колонка автоматически отключается.
2. 2. Газовый клапан. Подача топлива будет перекрыта, если в магистрали снизилось давление.
3. 3. Датчик пламени. Газ не будет поступать в агрегат, когда на протяжении нескольких секунд отсутствует огонь.

Колонки классифицируются в зависимости от типа камеры сгорания. Сегодня существуют агрегаты с открытой и закрытой камерой. Если с колонками первого типа все понятно и без объяснений, то о вторых стоит сказать пару слов. В их конструкцию входит дополнительный узел — вентиляторный. Он предназначен для принудительной подачи воздуха в зону горения топлива.

Большинство колонок-автоматов, оснащенных сложной электрической схемой управления, в качестве источника питания используют батарейки. Однако есть и устройства, получающие напряжения питания от сети.

‘ >Маленький водяной узел Китайских газовых колонок_АТ_#2РекомендуемПочему не зажигается газовая колонка

2 Принцип действия</span></h2>

Познакомившись с устройством газовых колонок, будет проще разобраться с принципом действия этих агрегатов. При сгорании топлива выделяется тепловая энергия, нагревающая теплообменник. Чаще всего эта часть горелки изготавливается из меди либо специальных сплавов, обладающих высоким показателем теплопроводности.

Вокруг теплообменника расположен змеевик, который также изготовлен из материалов с высокой теплопроводностью. В результате он нагревается и передает тепловую энергию воде. После этого горячая жидкость поступает в трубопровод. Для отвода продуктов горения в агрегате предусмотрен дымоход.

Стоит отдельно рассмотреть принцип работы и устройство редуктора газовой колонки. Это один из важнейших элементов конструкции, так как его основная задача — запуск колонки и подача воды. Работает узел следующим образом:

1. 1. Когда кран открыт, вода поступает в водяной редуктор газовой колонки.
2. 2. В одной из камер устройства начинает увеличиваться давление, что приводит в движение мембрану, которая, изгибаясь, выталкивает тарелочку.
3. 3. Тарелка воздействует на водяной шток, который перемещает толкатель газового блока.
4. 4. Это приводит к срабатыванию выключателя, запускающего блок управления, а он отдает команду на розжиг агрегата.
5. 5. Одновременно с этим отжимается газовый клапан, открывающий подачу топлива.

Если пламя появилось, то специальный датчик отключает свечу зажигания. Когда кран с горячей водой закрывается, то давление в двух камерах редуктора выравнивается и газовый клапан перекрывает подачу топлива. Принцип работы газовой колонки на батарейках не отличается от агрегатов, питающихся от сети.

В зависимости от способа розжига колонки делятся на три типа:

1. 1. Ручные. Сначала необходимо открыть подачу топлива, после чего вручную зажечь огонь с помощью спичек либо зажигалки.
2. 2. С пьезорозжигом. В отличие от первого вида розжиг горелки выполняется с помощью кнопки, активирующей пьезоэлемента.
3. 3. Автоматы. Эти агрегаты полностью автоматизированы и устроены максимально эффективно.

‘ >Сервис и ремонт газовой колнки TermaxiРекомендуемПрименение газовой колонки с закрытой камерой сгорания

3 Рекомендации по обслуживанию и ремонту</span></h2>

Все элементы конструкции колонки в силу разных факторов подвержены разрушению. Любое газовое оборудование нуждается в регулярном обслуживании. Если во время профилактических работ были выявлены дефекты, они должны быть максимально быстро устранены. Безусловно, часть ремонтных работ стоит доверить профессионалом, но некоторые могут быть выполнены самостоятельно.

‘ >КАК УСТРОЕНЫ ГАЗОВЫЕ КОЛОНКИ НЕВА ИЗНУТРИ СХЕМЫ ВСЁ ДЛЯ РЕМОНТАРекомендуемКак включить газовую колонку и правильно ей пользоваться

3.1 Демонтаж и настройка редуктора</span></h3>

Предварительно требуется отключить подачу топлива и воды. Только после этого можно приступать к проведению профилактических или ремонтных работ. Чтобы снять редуктор, необходимо выполнить несколько действий:

• с теплообменника сливается вода;
• с помощью разводного ключа от колонки отсоединяются трубопроводы газа и воды;
• если на предыдущих этапах не было допущено ошибок, то редуктор легко демонтируется.

В зависимости от модели агрегата в его конструкцию могут быть внесены изменения. Чтобы не возникло проблем во время демонтажа водного редуктора, необходимо предварительно отсоединить все трубы и детали, затрудняющие выполнение работы. Корпус должен сниматься легко, физических усилий для этого прикладывать не нужно.

Для настройки редуктора необходимо использовать специальные болты, располагающиеся с тыльной стороны узла. Чаще всего агрегат уже подготовлен к работе на заводе и в дополнительной настройке не нуждается. Нежелательно проводить регулировку узла без острой необходимости.

‘ >Bosch WR10\1315 B #1 рубрика Ремонт Академия теплотехники

3.2 Чистка водяного узла</span></h3>

Это мероприятие следует проводить минимум один раз в течение 12 календарных месяцев. Откручивая крепежные болты, расположенные на крышке узла, необходимо проявить осторожность, чтобы не повредить фальцы. Когда крышка будет снята, требуется не только прочистить внутреннее пространство редуктора, но и выполнить следующие процедуры:

1. 1. Должны быть удалены все твердые остатки со дна детали, а также нужно промыть фильтр грубой очистки воды.
2. 2. Шток желательно смазать солидолом или касторовым маслом.
3. 3. Если возникли подозрения, что прокладка утратила прежнюю эластичность, ее также необходимо смазать.

При регулярном проведении технического обслуживания агрегата можно значительно увеличить срок его эксплуатации. Чаще всего из строя выходят уплотнитель штока и мембрана. Первый элемент необходимо менять один раз в 3 года, а второй — после появления разрывов либо микротрещин. Кроме этого, при интенсивной работе может поломаться пружина возврата штока в первоначальное положение.

Внимательно изучив устройство и принцип действия газовой колонки, все профилактические мероприятия можно выполнять самостоятельно. Если же уверенности в собственных силах нет, то стоит обратиться за помощью к профессионалам. Во время работы с агрегатом требуется строго следовать инструкции.

‘ >Редуктор давления воды — устройство, регулировка, принцип работыФото Используемые источники:

• https://avtonomnoeteplo.ru/vodonagrevateli/740-vodyanoy-uzel-gazovoy-kolonki.html
• http://oteple.com/vodyanoj-blok-gazovoj-kolonki-vidy-i-regulirovka/
• http://kotlomaniya.ru/kolonki/vodyanoy-reduktor-gazovoy-kolonki.html
• https://cosmo-frost.ru/gazovye-kolonki-i-kotly/ustrojstvo-gazovye-kolonki-i-kotly/kak-ustroen-vodyanoj-uzel-gazovoj-kolonki-princip-raboty-tipichnye-neispravnosti/
• https://oventilyacii.ru/otoplenie/ustrojstvo-gazovogo-vodyanogo-bloka.html
