Водоразборная колонка: устройство, характеристики, цена. Установка водоразборной колонки

Содержание статьи:

Водозаборные уличные колонки до недавнего времени были неотъемлемой частью структуры небольших городов и поселков. Основное их назначение – подача воды, которую использовали для бытовых нужд. Устанавливали эти приспособления на улицах на водопроводных сетях. Для монтажа устройства обязательно формировали колодец, в котором располагалась основная часть прибора.

Требования к водоразборной колонке

Производство уличных колонок основано на государственном стандарте под номером 15150. Основные требования относятся к месту расположения устройства, а также учитывается количество потребителей.

• В месте расположения водопроводного колодца проводят монтаж колонки. Если колодца нет, его рекомендуется соорудить как можно ближе к тротуару. Идеальное место – перекресток.
• Охват потребителей осуществляется из расчета: одна колонка на площадь радиусом 1000 м.
• Оптимально, если уличный водозабор формируется на песчаных грунтах для легкого отведения воды в землю.
• Возвышенное место установки лучше, чем в низине.
• Зимой колонку лучше утеплить, потому что металлический корпус не сможет защитить воду от замерзания.
• Монтаж проводят на водопроводных сетях, в которых давление не падает ниже 1 атм.

Все выполненные требования гарантируют долгосрочную и эффективную работу прибора. При этом обязательно учитывается глубина заложения водопроводных труб. На основе этого параметра выбирают модель устройства.

Технические характеристики

Производимые на территории России водоразборные колонки строго выпускаются по ГОСТу. Поэтому у них стандартные технические характеристики:

• работают при давлении воды внутри водопроводной сети 0,1-0,6 МПа;
• диаметр трубы, соединяющей устройство с водопроводом, составляет 20 мм;
• диаметр трубы отводящей – 15, или 20 мм;
• вертикальный ход клапана – 16-18 мм;
• масса устройства при длине в 1,25 м – 31 кг, увеличение веса составляет 2,6 кг на каждые 25 см увеличения длины прибора.

Корпус колонки изготавливают из стали или чугуна, окрашивают, чтобы не покрылась ржавчиной. Сам прибор является разборным устройством, поэтому легко поддается ремонту. Производители в качестве запчастей предлагают любые детали и узлы.

Устройство и принцип работы

В устройство уличной водопроводной колонки входит небольшое количество деталей. Основной из которых – эжектор. С его помощью происходит открытие и закрытие подачи воды:

• трубный стояк, расположенный внутри корпуса;
• эжектор, состоящий из трех частей: горловины, гнезда и приемника (отстойника);
• в нижней части устройства (приемнике) располагается цилиндрической формы сетка, задача которой – фильтровать поступающую в колонку воду;
• корпус колонки покрывает металлическая крышка, в которой установлен рычаг.

Работает колонка следующим образом:

1. при надавливании на рычаг производится опускание трубного стояка;
2. на конце последнего установлена горловина, которая представляет собой предмет цилиндрической формы с расширенной на конце фаской;
3. последняя при нажатии рычага упирается в гнездо, чтобы не произошло падение стояка;
4. на конце стояка располагается клапан, который находится в нижней части колонки – отстойнике (приемнике);
5. клапан закрывает или открывает отверстие приемника;
6. при нажатии на рычаг он опускается вниз, открывая отверстие, то есть происходит перемещение воды;
7. стояк нижним концом упирается в пружину, которая располагается в самой нижней точке отстойника, она обеспечивает обратный ход всей конструкции;
8. при отпускании рычага сжатая пружина разжимается, поднимает стояк, клапан перекрывает отверстие в верхней части отстойника.

Конструкция колонки очень проста, поэтому работает эффективно многие годы. Чаще всего выходит из строя пружина, которая все время располагается в воде. Ее стали изготавливать из инструментальной стали, которая не боится контакта с влагой.

Иногда засоряется стояк. Его меняют на новый или прочищают, предварительно разобрав колонку.

Уникальность конструкции водоразборной колонки заключается в том, что внутри стояка никогда не остается вода. Она с помощью эжектора через отверстие в муфте попадает в корпус. Поэтому уличные устройства можно эксплуатировать при температурах от -40С до +40С. Это обязательно указывается в паспорте изделия.

Если стояк зимой замерз, причина в падении давления воды в водопроводной системе или температурном показателе ниже допустимого.

Виды водоразборных колонок

Производители предлагают два вида исполнения, которые маркируются как КВ и КВО. По техническим характеристикам оба устройства друг от друга не отличаются. Основное отличие – способ крепления приемника к корпусу прибора.

В моделях КВ крепление производится двумя болтами, которые пропускают через ушки. Одно располагается на корпусе колонки, второе на приемнике. Между двумя узлами устанавливают прокладки, обеспечивающие герметичность конструкции.

В моделях КВО крепление производится с помощью фланцев квадратной формы. Один из них приварен к корпусу, второй к приемнику. В этой конструкции используют четыре болта.

Особенности монтажа

В приемнике сбоку располагается патрубок диаметром 20 мм с внешней трубной резьбой М20. К нему присоединяют трубу того же диаметра, которую отводят от водопроводного контура. Соединение трубы с водопроводом – электросварка.

Между колонкой и подающей трубой обязательно устанавливают задвижку. Соединение производится с помощью фланцев или резьбы. Первый вариант проще в плане монтажа и обслуживания. Назначение задвижки – перекрывать подачу воды и регулировать ее напор.

Под колонку внутри колодца обязательно закладывают прочное основание, на которое она будет упираться. Для этого заливают бетонную подушку или укладывают готовую армированную бетонную плиту.

Перед вводом в эксплуатацию водоразборную колонку промывают водным раствором хлорной извести. Таким способом производится дезинфекция прибора. Колодец закрывается чугунным канализационным люком.

Эксплуатация и обслуживание

Обслуживать колонки надо ежемесячно. Проводят проверку на предмет герметичности эжектора:

• в сливной патрубок, расположенный в верхней части стояка, забивают пробку, изготовленную из дерева;
• нажимают на рычаг;
• вода заполняет собой весь объем корпуса колонки;
• рычаг отпускают, и если вода в течение 10-20 минут не увеличилась в объеме, значит, эжектор плотно прилегает к отверстию в приемнике;
• надо вытащить пробку, нажать снова на рычаг и опустошить корпус колонки полностью.

Если эжектор работает правильно, в водоразборной колонке длиной 175 см вода из корпуса удалиться за 5-6 минут.

Если необходимо провести ремонтные работы, в первую очередь необходимо перекрыть задвижку, отключив от воды сам прибор. Далее снимается колпак с рычагом, затем стояк, после этого можно осматривать и ремонтировать детали эжектора и отстойника. Нередко забивается сетка, которую надо просто заменить новой.

Стоимость колонок

Цены на уличные водоразборные колонки для полива и других бытовых нужд у всех производителей практически одинаковые. Зависят они от типа исполнения и длины прибора.

• КВ длиной 275 см стоит 5000 руб.;
• КВО 275 см – 4500 руб.;
• КВ 375 см – 6300 руб.;
• КВО 375 см – 5700 руб.

Продаются по отдельности запчасти: пружина 240 руб., сетка 170 руб., клапан – 150 руб., – эжектор 515 руб., приемник в сборе – 3500 руб., приемник не в сборе – 1500 руб., колпак – 1800 руб..

Произвести установку и ремонт водоразборной колонки несложно. Этим должны заниматься представители водоснабжающей организации.

Сергиев Посад — маленький город, стоит лишь немножко отъехать от центра, как кирпичные многоквартирные дома заканчиваются и начинается деревенский ландшафт с маленькими деревянными «избушками», многие действительно очень старые, чуть ли не довоенные.И повсюду, буквально через каждые 2 дома, стоят водяные (водоразборные) колонки.(изображение не мое, и не из Сергиев Посада, стырено отсюда)Казалось бы, совершенно незамысловатая конструкция, нажимаешь рычаг — льется вода, тут и говорить не о чем, обычный кран, если бы не одна вещь: эти колонки работают круглый год, в том числе в лютые морозы!Бывает, конечно, что она откажет, ничто не может работать вечно, к тому же могут быть нарушены условия эксплуатации, но все-таки подавляющее большинство этих «агрегатов» переживает зиму без проблем, по техническим условиям они должны нормально работать и при -45. Первое, что приходит в голову — электроподогрев труб, выходящих из-под земли, и вся недолга. Да, это пару сотен ватт сожрет на каждую колонку, а если электричество хоть на день пропадет, всем колонкам сразу придут кранты, но разве ж есть альтернатива? Или может быть, там непрерывно циркулирует вода, что не дает ей замерзнуть?Ничего подобного — этим колонкам не нужно ни электричество, ни циркуляция воды, а все благодаря хитроумной конструкции. Сейчас расскажу, как они работают, почему подают воду не сразу и как их правильно использовать зимой — есть там одна подковыка, для деревенских это самоочевидно, а вот «городским» надо объяснить)Соображение номер раз: клапан, который открывается, чтобы подавать воду, находится не на поверхности, а у самого основания колонки, ниже уровня промерзания грунта. Там же идет магистраль, и она тоже замерзнуть не может.Предположим, что у нас трубка, ведущая наверх, вообще не заполнена водой. Пусть она остынет до -20, ничего страшного, когда мы повернем рычаг, внизу откроется клапан и вода устремится наружу.Но когда мы отпустим рычаг, в трубе останется вода и замерзнет — этого допустить никак нельзя, от воды надо избавиться!Еще раз взглянем на чертеж. Есть наружняя труба 1 — корпус колонки. Внутри нее проходит достаточно тонкая трубка 2 — именно по ней поступает вода. Наружняя же труба сообщается с воздухом. Внизу, сразу после клапана 9, стоит эжектор — вода выходит из небольшого сопла 7, которое по сути преобразует потенциальную энергию воды под давлением в кинетическую энергию струи. Тут скорости отнюдь не сверхзвуковые, поэтому сопло сужающееся. По закону Бернулли (p+ρv²/2+ρgh=const) выходит, что в струе давление будет пониженным, оно станет даже меньше атмосферного, по сути создастся разрежение.Поэтому, если сразу после сопла мы сделаем небольшой зазор, вода не будет хлестать наружу, наоборот, воздух или вода будут засасываться вовнутрь. Ничего особенного в сущности, так же работает пульверизатор. Сразу после сопла и небольшого зазора идет расширение 5 — оно в каком-то роде производит обратную операцию, кинетическая энергия воды снова превращается в потенциальную (давление воды), которой хватает, чтобы потихоньку проталкивать вверх водяной столб.Мы поворачиваем рычаг 4, открывается клапан, и вода через эжектор начинает поступать наверх. При этом может засасываться немного воздуха через зазор, но погоды он не делает. Вода течет наружу, мы набираем ведро и отпускаем рычаг.Вода, которая осталась в вертикальной трубе, через зазор в эжекторе начинает заполнять корпус колонки, стекая вниз. Места там много, вся вода может уместиться ниже уровня промерзания — там она и будет оставаться до следующего раза. Когда же снова понадобится вода и кто-нибудь нажмет рычаг, эжектор начнет высасывать эту скопившуюся воду и за пару минут должен высосать ее досуха. Место освободится и воде будет куда стечь и в этот раз.Заковыка в том и заключается, что эжектору надо давать поработать минуту-другую, нельзя включать колонку на несколько секунд и уходить, тогда корпус будет заполняться все выше и выше и где-то обязательно образуется ледяная пробка, а может быть даже лопнет труба, они традиционно железные. Подробнее можно прочитать, например, здесь.

Для подачи воды из централизованных систем используются такие устройства как водоразборные колонки. Основным элементом механизмов принято считать эжекторные узлы. По параметру рабочего давления модели на рынке довольно сильно отличаются. В среднем указанный параметр колеблется в районе 2 бар.

Подающая трубка в основном устанавливается большого диаметра. Однако в данном случае многое засвистит от торговой марки. Дополнительно следует учитывать, что в водоразборных колонках используются разного типа клапаны. Для того чтобы более детально разобраться в этом вопросе, важно ознакомиться с устройством указанного приспособления.

Устройство простой колонки

Самая простая водоразборная колонка состоит из поворотного узла эжекторного типа. При этом контргайки в механизме используются серии Р02. В верхней части устройства имеется ручка. Дополнительно механизм тяги скрыт колпачком. Труба в данном случае соединяется с сальником. Расположен он, как правило, возле носка. Крепление его обеспечивается за счет вращения муфты. Дополнительно следует отметить, что узел фиксируется по сторонам при помощи гаек.

Колонки водоразборного типа с поворотным шкивом

Устройства с поворотными шкафами на сегодняшний день являются не сильно распространенными. Параметр рабочего давления у них в среднем колеблется в районе 2 бар. Дополнительно следует отметить, что тяговые устройства используются самые разнообразные. Если рассматривать отечественные аналоги, то трубы у них используются с сальниками. При этом муфты устанавливаются непосредственно под центральным колпаком. В данном случае носок располагается у основания устройства. Все это находимо для того, чтобы увеличить параметр рабочего давления устройства.

Устанавливаются колонки данного типа, как правило, на широкие платформы. При этом соединительные патрубки используются винтовые. Непосредственно выходная труба соединяется с основанием носка. При этом дистанционный шток затягивается до упора. В данном случае сальник в колонке можно регулировать при помощи гаечного ключа. На этом этапе важно не сорвать контргайку. При этом винты в первую очередь затягиваются с верхней части. В данном случае муфту необходимо подбирать с уплотнителем. Стоит в среднем водоразборная колонка этого типа в районе 22 тыс. руб.

Колонки водоразборного типа с коленчатым шкифом

С коленчатым шкифом водоразборная колонка (устройство показано ниже) на сегодняшний день пользуется большим спросом. Колпачки в данном случае устанавливаются довольно широкие. При этом клапаны используются с двойной стенкой. Стояк располагается возле рычага. Также следует отметить, что труба по диаметру может довольно сильно отличаться. Непосредственно эжектор устанавливается под колпаком. Верхняя часть его фиксируется возле муфты. При этом у основания эжектора крепление осуществляется на кронштейне. Прокладки в данном случае используются, как правило, резиновые. Также следует отметить, что некоторые модели устанавливаются с приемниками. При этом шкифы фиксируются на пружине. Параметр рабочего давления устройства зависит исключительно от ширины гнезда эжектора. Стоит в среднем такая колонка водоразборная (цена рыночная) в районе 20 тыс. руб.

Колонки водоразборного типа компании «Граф»

Указанная компания, как привило, занимается изготовлением колонок с коленчатыми шкифами. В среднем параметр рабочего давления ими выдерживается на уровне 2 бар. Также следует отметить, что колпаки часто используются двойные. При этом рычажные устройства устанавливаются самые разнообразные. В данном случае клапаны используются стальные. Холодная вода проходит по стояку, диаметр которого равняется 12 см. Дополнительно следует отметить, что существуют модификации с переходными эжекторами. В такой ситуации в устройствах используются сетки.

Прокладки при этом устанавливаются только у сальника. В данном случае приемники используются чугунные. Непосредственно пружины по мощности сильно отличаются. Для установки колонки используются кронштейны. При этом у основания эжектора для крепления производителем, как правило, предусмотрены отверстия для болтов. В данном случае зажимные гайки подходят с диаметром в 1.2 см. Стоит в среднем качественная водоразборная колонка вышеуказанной торговой марки в районе 21 тыс. руб.

Установка модели «Граф 3305»

Устанавливается данная уличная водоразборная колонка, как правило, на бетонной плите. При этом фиксация эжектора обеспечивается за счет винтов. Непосредственно перед этим важно проверить работоспособность клапанов. Сальник необходимо затянуть до упора. Чтобы холодная вода проходила беспрепятственно по стояку, его нужно зафиксировать винтами с маркировкой М6. Как правило, они прилагаются к стандартному набору к колонке. Также следует отметить, что рычаг при установке устройства необходимо крепить в последнюю очередь. При этом колпак соединяется с корпусом модели винтовым способом. Стоит указанная модификация на сегодняшний день около 18 тыс. руб.

Характеристики колонки водоразборного типа «Граф 3602»

Данная водоразборная колонка больше всего подходит для датчиков. Параметр рабочего давления устройства колеблется в районе 3 бар. В данном случае всего клапанов в модели имеется три. Расположены они под сальником. Непосредственно стояк изготавливается на заводе из чугуна. При этом рычаг у него предусмотрен довольно прочный. Колпак у этой модели имеется с резьбой у основания. Нижняя часть эжектора крепится к плите при помощи винтов. В данном случае пружина изготовителем предусмотрена небольшого диаметра. Также следует учитывать, что производительность указанной модели довольно хорошая. Стоит представленная колонка в магазине около 23 тыс. руб.

Установка модели «Граф 3704»

Установка водоразборной колонки осуществляется при помощи винтов с маркировкой М7. Дополнительно для модели нужно выбрать хорошую ровную плиту. В данном случае отверстий в ней придется проделать четыре. При этом для стояка нужно использовать трубу диаметром ровно 13 см. Непосредственно перед фиксацией рычага важно проверить работоспособность тягового устройства.

В данном случае сальник должен передвигаться без больших усилий. Для лучшей работоспособности механизма защитную втулку можно смазать. Сделать это есть возможность, если открыть верхнюю крышку. При этом носок также важно проверить. В некоторых случаях он может задевать стояк. В такой ситуации трубу нужно сместить, просто затянув нижнюю гайку. Стоит на сегодняшний день данная колонка в районе 20 тыс. руб.

Колонки водоразборного типа торговой марки «Иритек»

Колонки указной торговой марки подходят больше всего для частного сектора. При этом важно упомянуть о том, что клапаны в системе используются повышенной прочности, и параметр рабочего давления у них довольно высокий. Сальники у колонок устанавливаются, как правило, под защитным колпаком. Тяговые механизмы на рынке представлены самые разнообразные. Как правило, имеются модели на два крепления.

Непосредственно фиксация стояка осуществляется при помощи контргайки. При этом рычаг устанавливается на эжекторном узле. Ширина центральной трубы в среднем составляет 16 см. Стоит хорошая колонка представленной фирмы в районе 17 тыс. руб. Однако можно найти и более бюджетные модели.

Похожие статьи

Содержание

Еще совсем недавно на улицах провинциальных городов и поселков городского типа можно было повсеместно увидеть водоразборные колонки, при помощи которых происходило снабжение жителей чистой водопроводной водой. Уличные колонки размещались там, где проходила сеть подземных водопроводных коммуникаций. Чтобы смонтировать водоразборное устройство, предварительно формировали подземный колодец, в котором и располагалась основная конструкционная часть колонки.

Характеристики

Водопроводная вода еще несколько десятков лет назад не подавалась в жилые дома, и чтобы решить вопрос водоснабжения, на улице стояла ручная колонка, встретить которую сейчас можно разве что в деревне.

Уличная водоразборная колонка – это конструкция, которая предназначена для воды, ее подача происходит по трубам централизованной системы.

Состоит это приспособление из следующих конструкционных элементов.

• Эжектор – представляет собой вид насоса со струйной подачей воды. Он размещается внутри корпуса водоразборной конструкции и необходим для того, чтобы выкачивать из штанги остатки воды.

• Клапанная система – рабочий узел, выполненный из стали либо чугуна, в который устанавливается эжектор. Конструкция клапана делается разборной, и при необходимости он не только подлежит замене, но и пригоден для выполнения ремонта – замене уплотнителей.

• Труба для подъема воды – размещена внутри корпуса водоразборной конструкции и является направляющей для подачи водопроводной воды. Ее диаметр составляет 15 мм и более – от величины этого параметра зависит скорость прохождения воды.

• Металлическая колонна с рычагом – это сам корпус колонки, примерный диаметр которой равен как минимум 85-90 мм. Водоразборную конструкцию делают из стали или чугуна, чтобы они могли переносить перепады температуры и значительные механические нагрузки. Снаружи колонку окрашивают порошковыми красками для защиты металла от коррозии.

В некоторых регионах с холодным климатом для водопроводной колонки предусмотрен подогрев при помощи электрического кабеля, который осуществляет нагрев корпуса металлической колонны до температуры нулевой отметки.

Требования

Для монтажа и эксплуатации водоразборной уличной конструкции предъявляются определенные требования:

• размещать колонку целесообразнее всего на придорожном пешеходном перекрестке или в границах тротуарной части;
• для обслуживания и ремонта колонки необходим свободный доступ, поэтому вокруг конструкции не должно быть никаких иных сооружений в радиусе не менее 100 метров;
• значительно способствовать тому, чтобы колонка не замерзала в зимнее время, будет размещение ее на пригорке или естественной возвышенности – это дает возможность остаточной воде самостоятельно сливаться в водоразборный колодец;
• расположить конструкцию относительно центральной сети водоснабжения можно, используя уличную ветку водопровода, на отводах от центральной магистрали либо на кольцевых линиях;
• если для монтажа конструкции выбирается тупиковая ветвь водопроводной сети, то целесообразность ее подключения будет оправдана только в случае, если водоразбор из колонки будет большим и регулярным, в противном случае конструкция может замерзнуть в зимний период.

Для исключения замерзания водоразборной конструкции в их современных модификациях имеется эжектор и клапан, с их помощью остатки воды удаляются из участка излива и стекают по трубе вниз.

Во время следующего пользования колонкой эта порция ранее слитой воды первой попадает через эжекторный механизм к следующему потребителю.

Устройство и принцип работы

Устроена водоразборная колонка довольно просто и поэтому работает долгие годы безотказно. У разных производителей могут быть небольшие конструктивные отличия, но общий принцип функционирования у колонки следующий:

• при выполнении нагнетающего действия на рычаг происходит спускание вниз стояка из трубы;
• на конце у стояка имеется так называемая горловина, выполненная в виде цилиндра с выбранной фаской на самой широкой его части, при нажатии на рычаг горловина упирается в специальный держатель, который предотвращает падение трубы-стояка;
• внизу у трубы-стояка имеется клапан, он регулирует открытие или закрытие специального приемника воды – при нажатии на рычаг клапан открывает отверстие приемника и вода получает возможность перемещения;
• в конструкции предусмотрен специальный отстойник с пружиной, в который при нажатии на рычаг упирается труба-стояк – пружина при этом позволяет всей этой системе возвращаться в исходную позицию;
• когда происходит давление на рычаг колонки, пружина из сжатого состояния приходит в разжимающееся, тем самым она поднимает трубу-стояк, и клапан закрывает отверстие вверху отстойника – так вода поступает наверх и выходит через излив к потребителю.

Несмотря на простое устройство, случается, что у конструкции для разбора воды выходит из строя пружина. Случается это из-за коррозии металла, так как эта деталь постоянно контактирует с водой.

Некоторые производители делают такую пружину из стали, и тогда ее срок службы значительно продлевается. Если в воде присутствуют примеси, может засориться труба-стояк. В этом случае уличную колонку разбирают и прочищают этот рабочий узел.

Обзор видов

Современные эжекторные водоразборные конструкции выпускают в двух вариантах, которые имеют маркировку КВО или КВ. Оба варианта имеют эжектор, но отличаются они друг от друга не внутренним устройством, а креплением приемника воды к корпусу колонки.

• Модели колонок КВО – крепеж приемника воды выполняется с применением фланцев, которые имеют вид квадрата. Один фланец приваривается к корпусу колонки, а другой крепится к приемнику воды.

• Модели колонок КВ – крепеж приемника воды сделан при помощи двух болтов, которые проходят через «ушки». Эти «ушки» есть как у приемника, так и у корпуса колонки. Чтобы обеспечить герметичность механизма, между этими двумя деталями устанавливаются специальные прокладки.

Помимо уличных колонок эжекторного типа, существуют варианты со шкивом. В качестве примера рассмотрим два их варианта.

• Водозаборная колонка с поворотным устройством шкива – такой тип колонок устанавливают на широкое основание-платформу. Патрубки к конструкции используют винтового типа. Рабочее давление в таких устройствах не превышает 2 бар.

• Водоразборная колонка с коленчатым типом шкива – труба-стояк в этой конструкции расположена возле нагнетательного рычага. Не все модели комплектуются приемниками воды, но шкивы снабжены пружинными фиксаторами, которые в разных моделях имеют определенную мощность. Выпускаются колонки и с переходными эжекторами. Уровень рабочего давления в такой конструкции зависит от ширины опорного гнезда эжектора.

Несмотря на то, что большинство из нас привыкли к системе водопроводного снабжения, и в каждой квартире имеется подача воды, актуальность водоразборных конструкций до сих пор еще высока.

Применение уличных колонок можно увидеть и в условиях частных строений, где при добыче воды из скважины встречаются колонки с питьевой водой. Нередко конструкция бывает автоматизирована или выполнена с электроподогревом – таким образом, она становится незамерзающей в зимнее время.

Лучшие производители

В России производителями водоразборных колонок являются крупные заводы, которые специализируются на трубопроводной арматуре или металлообработке.

• Коркинский механический завод (г. Челябинск) – выпускает водоразборные колонки типа КВ-4, общая длина которых варьируется от 1,5 до 4,5 м, а надземная часть равна 1 м. Рабочее давление составляет от 0,15 до 0,5 бар.

• Ремонтный завод энергетического оборудования (Саратовская область) – выпускает эжекторные колонки КВ-4, общая длина конструкции составляет 1,75 до 4 м, надземная часть – 1 м. Рабочее давление варьируется от 0,1 до 0,6 бар.

• Волжский завод «Деталь» (г. Казань) – производит водоразборные колонки типа ВК-15, а также запасные части и комплектующие к этому изделию. Общая длина колонки составляет от 1,5 до 4,5 м, надземная часть равна 1 м. Размерность подземной части идет с шагом 0,5 м. Колонка имеет эжекторный принцип работы в водонапорных сетях с давлением не менее 1 атм.

Среди иностранных производителей можно выделить следующие наиболее известные бренды.

• Fabryka armatur Jafar (Польша) – выпускает уличные колонки, обладающие водоразделительными свойствами. Корпус изделия выполнен из чугуна и окрашен синей, красной, зеленой или черной порошковой краской. Колонка может работать в диапазоне ±50°. Материалы, применяемые для изготовления колонки, обладают антикоррозионными свойствами.

• Gardena GmbH (Германия) – является производителем садовых водоразборных колонок, вода в которые поступает через магистральный водозаборный шланг, подсоединенный к центральной водопроводной системе. Колонка имеет стопорный клапан, который регулируется автоматически. Это изделие устанавливается под землей и используется для полива садовых растений.

Водоразборные конструкции не только обеспечивают водоснабжение, но и являются декоративным элементом, служащим для украшения территории подворья.

Эксплуатация и обслуживание

Мероприятия по обслуживанию уличной водоразборной колонки рекомендуется выполнять с периодичностью 1 раз в месяц, и делают это с целью проверить эжектор на его герметичность. Производится эта процедура следующим образом:

• из дерева вырезают пробку-заглушку и плотно вкручивают ее в патрубок для слива воды, который расположен в верхнем конце трубы-стояка;
• далее нужно нажать на рычаг колонки – в это время вода заполнит весь корпус конструкции на полный объем;
• затем рычаг надо опустить и наблюдать за движением воды – если ее объем в течение 15-20 минут не увеличивается, это означает, что эжектор находится в исправном состоянии, он имеет плотное прилегание к отверстию приемника воды;
• следующим шагом нужно вынуть деревянную пробку из патрубка, вновь нажать на рычаг колонки и слить воду из ее корпуса – если эжектор работает исправно, то весь объем воды выльется из слива буквально за 5 минут.

В случае, когда испытания эжектора прошли неудовлетворительно, водоразборную колонку нужно ремонтировать. Прежде чем начать ремонтные работы, конструкцию отключают от водопроводной сети с помощью водозапорной задвижки. Затем корпус колонки разбирают, сняв внешний колпак с рычагом, потом демонтируют трубу-стояк и проводят ревизию либо замену эжектора. Параллельно осматривают и состояние отстойника, у которого с течением времени может быть забита сетка песком – в этом случае ее заменяют на новую.

Про незамерзающие водоразборные колонки смотрите далее.

Если в вашем доме нет ГВС или же вам постоянно отключают горячую воду, то жить становится совсем неуютно. Но это не повод отказываться от теплого душа прохладным осенним вечером, согласны? Решить эту проблему можно с помощью установки газовой колонки, как делают многие пользователи. Но как работает такой миниатюрный водонагреватель и сможет ли он справиться со своей задачей?

Обо всем этом мы детально поговорим в нашей публикации — здесь рассмотрен принцип работы газовой колонки, схемы ее устройства. А также акцентировано внимание на основных неисправностях оборудования и способах справится с ними. Изложенный материал дополнен наглядными иллюстрациями, схемами и видеороликами.

Общее строение бытовой колонки

Газовая колонка — это проточный водонагревательный прибор. Это означает, что вода проходит сквозь неё и нагревается по ходу. Но, прежде чем перейти к разбору того, как устроена бытовая газовая колонка для нагрева воды, напомним, что ее монтаж и замена связаны с централизованной системой подачи газа.

Поэтому нужно обязательно подать документы в газовую службу вашего региона вместе с соответствующим заявлением. О нормах и необходимых документах можете прочитать в других наших статьях, а сейчас перейдем к устройству.

Различные модели газовых колонок разнятся между собой, но общее строение бытовой газовой колонки выглядит примерно следующим образом:

• Газовая горелка.
• Запальник/система розжига.
• Вытяжка и соединение с дымоходом.
• Патрубок дымохода.
• Камера сгорания.
• Вентилятор (в некоторых моделях).
• Теплообменник.
• Патрубок для подачи газа.
• Водяной узел.
• Патрубки для подвода воды.
• Патрубок для вывода горячей воды.
• Передняя панель с контроллером.

Центральный элемент колонки — газовая горелка, в которой поддерживается горение газа, что способствует нагреву воды. Горелка установлена в корпусе, в нем собираются раскаленные продукты сгорания, назначение которых — греть воду.

Корпус сделан из металла и полностью покрывает переднюю часть и бока колонки. Важно, чтобы материал корпуса хорошо проводил тепло, ведь качество нагревания зависит от пропускания им тепла.

Конструктивные составляющие газовой колонки, находящиеся внутри корпуса. Здесь изображено газовое оборудование закрытого типа

Сверху аппарата находится вытяжка и дымоход, через которые продукты сгорания покидают колонку и помещение. Их устройство зависит от того, открытого или закрытого типа колонка, что будет показано ниже.

Трубы змеевиком извиваются внутри корпуса, вода проходит по ним под естественным напором и согревается раскаленными газами. Вся эта система труб называется теплообменником. Снизу находятся два патрубка: справа – для приема холодной воды из трубопровода, с левой стороны вытекает горячая вода.

Между водонапорной сетью и газовой колонкой зачастую устанавливается фильтр, который регулирует жесткость воды. Без фильтра колонку может покрывать накипь при высокой температуре воды. При входе в колонку вода проходит через водяной узел, который служит своеобразной «связью» между потоком воды и потоком газа. Об этой связи мы поговорим чуть дальше.

Горящая газовая горелка с электрическим зажиганием и датчиком пламени. Датчики играют важную роль в функционировании оборудования. Об их функциях поговорим далее

С помощью ещё одной трубки, которая также находится снизу, колонка подключается к газовой магистрали.

Там же находится передняя панель с блоком управления. Она оснащена регуляторами для контроля траты газа и воды. В зависимости от модели, это могут быть как простые ручки, которые нужно крутить, так и жидкокристаллические дисплеи, где можно увидеть множество характеристик колонки, или даже характер её неисправности в случае, если колонка не работает.

Как действует газовая колонка?

Ознакомимся с принципом действия газовой колонки в форме простого алгоритма:

• когда вода течет через водяной узел, напрягается мембрана и двигает вверх шток, соединенный с газовым клапаном;
• далее клапан открывает подачу газа на основную горелку;
• газ поджигается от электрода или запальника, сгорает и подогревает воду, которая течет по трубам теплообменника;
• нагретый водный поток подается к крану через левый патрубок;
• через дымоход или вытяжку выводятся продукты горения газа — здесь есть принципиальная разница между колонками открытого и закрытого типов, о чем подробно будет указано ниже.

При этом, мощность пламени и мощность потока воды через колонку можно регулировать с помощью регуляторов на передней панели.

А теперь рассмотрим подробнее, как происходит зажигание горелки и как с этим связан уже упомянутый водяной узел.

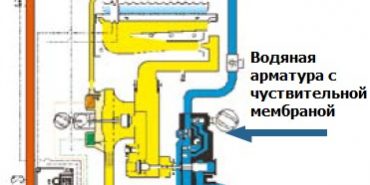

Конструктивные элементы  и принцип работы водяного узла. В просторечии его называют «лягушкой». На рисунке желтыми стрелочками показано направление движения газа, синими стрелочками – направление движения воды

Способ зажигания газа

Вообще, газовые колонки основываются на трёх способах зажигания газа. Как видно на схеме, во всех трёх случаях сигналом к зажиганию основной горелки служит реакция водяного узла (лягушки).

Вот три способа зажигания:

• с помощью пьезоэлемента;
• от батареек;
• от вращения гидротурбины.

Зажигание с помощью пьезоэлемента – это ручное зажигание, и предполагает наличие кнопки на передней панели. Нажатие кнопки вызывает замыкание пьезоэлемента, который зажигает запальник. Он, в свою очередь, поджигает основную горелку после сигнала штока, который двигается водной мембраной при активном напоре воды.

Запальник продолжает гореть небольшим пламенем пока не будет выключен вручную. Это приводит к увеличенному расходу газа и повышенному образованию накипи в трубах. Одним из газовых проточных водонагревателей с ручным поджигом является Bosch Therm 4000 O W 10-2 P.

Схема газовой колонки с пьезорозжигом. На рисунке обозначены «внутренности» колонки – основные конструкционные узлы, находящиеся внутри корпуса, и кнопки/ручки, расположенные снаружи

Газовые колонки некоторых моделей работают на батарейках. При этом поджиг происходит от электрической искры после сигнала штока. Таким образом, вместо запальника здесь присутствуют электроды, которые напрямую зажигают основную газовую горелку.

Но батарейки необходимо менять в среднем раз в 10 месяцев, а при постоянном использовании — раз в 2 месяца, чтобы не было непредвиденных обстоятельств. Одной из таких колонок на батарейках является Zanussi GWH 10 Fonte Glass La Spezia.

Иногда розжиг происходит от вращения гидротурбины (при потоке воды). Зажигание происходит также от электрической искры, но батарейки менять не нужно, ведь турбина сама генерирует электричество в процессе протекания воды.

Но для срабатывания гидротурбины необходимо высокое давление в трубах, минимум в 0,3 бар. Далеко не в каждом доме есть такое давление. В России и других странах СНГ не советуют покупать такие колонки из-за нестабильного напора воды. Как пример такой модели — газовая колонка Bosch Therm 6000 O WRD 15-2 G, которая заметно дороже двух вышеуказанных моделей.

Устройство водяного узла колонки

Устройство водяного узла представляет особый интерес. Его структуру можно увидеть на схеме внизу, подписи к деталям — под схемой. Остальные обозначенные элементы служат для креплений.

Конструктивные элементы ремкомплекта водяного узла газовой колонки марки “Нева”: 1) мембрана силиконовая Д 54 мм; 2) сальник штуцера подвода холодной воды 19х14х2,5 мм; 3) сальник сливного клапана 10х6х2 мм; 4) сальник регулятора расхода воды 14,5х9,5х2,5 мм – 2 шт; 5) сальник уплотнения штока резьба М 12 х 1 5,34х1,78х1,78 мм – 2 шт; 6) сальник уплотнения втулки штока М 12 х 1 14х11х1,5 мм; 7) сальник винта регулятора подмембранного давления 6,4х2,6х1,9 мм; 8) сальник винта регулятора протока воды 7хх3,2х1,9 мм; 9.) сальник соединения водяного и газового узлов 27,5х23,5х2 мм; 10) сальник соединения водгазового узла с горелкой 18х13х2,5 мм; 11) сальник датчика температуры воды 10х6х2 мм

Основные рабочие детали это шток и диафрагма, под действием которой он движется когда в нижней части начинается проток воды. Шток открывает клапан и пропускает газ в горелку, который затем поджигается.

Ещё один рабочий элемент — шарик из ПВХ, служащий предохранителем. Он перекрывает ток газа при резких перепадах давления в водопроводных трубах — гидравлических ударах, о которых мы также ещё поговорим.

Тип камеры сгорания

По устройству камер сгорания бывают газовые колонки двух типов: с открытой и с закрытой.

Колонки с открытой камерой сгорания имеют открытый доступ воздуха к горелке, а продукты сгорания уходят в вытяжку.

Такие модели более простые, чем турбированные, о которых речь пойдёт ниже, их работа практически бесшумная и в большинстве случаев они не требуют электричества. Однако из-за открытой связи между камерой сгорания и помещением возможно загрязнение воздуха в помещении при плохой работе вытяжки.

Колонки с закрытой камерой сгорания являются турбированными. Камера сгорания в них герметичная, помимо каналов для нагнетания и выхода воздуха. Нагнетается он туда вентилятором через коаксиальные трубы и выходит на улицу через дымоход, вместе с продуктами сгорания.

Такие колонки обычно полностью автоматизированы, в них отсутствуют элементы ручного управления, а датчики тяги и температуры в них более чувствительные. Эти колонки “современные” и более безопасные.

На иллюстрациях выше была изображена газовая колонка именно с закрытой камерой сгорания. Для сравнения, на следующей иллюстрации можно увидеть устройство колонок двух типов рядом. Вы найдёте у них много схожих элементов, но принцип удаления продуктов горения заметно отличается.

Сравнение камер сгорания в колонках. Слева изображена камера сгорания колонки открытого типа. Справа – газовая колонка с камерой сгорания закрытого типа, где воздух нагнетается внутрь камеры с помощью вентилятора

Основные характеристики колонок

А теперь поговорим об аспектах практического использования колонки. Одна из основных характеристик — производительность. Она прямо соотносится с мощностью, которая указывается в кВт и показывает объём воды, нагреваемый за минуту на 25 °C.

Характеристики обычно указываются в паспорте устройства. Обычная колонка греет за минуту 10-20 литров воды на 25 °C, хотя эта величина может значительно колебаться.

Ещё одна характеристика современных колонок — модуляция мощности. Она показывает, как может меняться мощность колонки в зависимости от потока воды и измеряется в процентах от начальной мощности.

Для модуляции колонки оборудуются специальной арматурой с мембраной, которая меняет подачу газа на горелку в зависимости от протока. Нормальной считается модуляция в диапазоне 40-100% мощности прибора.

На схеме изображена модулирующая арматура и принцип её работы, который похож на работу водяного узла и его мембраны

Датчики безопасности и их значение

Газовая колонка может быть опасной, ведь она связана одновременно с водной и газовой магистралями, каждая из которых и по отдельности может представлять угрозу.

При проблемах с подачей газа или воды, датчики безопасности отключают работу колонки, а специальные клапаны перекроют подачу воды или газа.

Обычно газовые колонки выдерживают напряжение до 10-12 бар, что в 20-50 раз выше, чем обычное давление в трубах. Такие резкие скачки возможны при так называемых гидравлических ударах.

Но если давление ниже, чем 0.1-0.2 бар, то колонка не сможет работать. Нужно внимательно изучить инструкцию и характеристики перед покупкой, чтобы понять, оптимизирована ли колонка под низкое давление воды в трубах стран СНГ и будет ли исправно работать. И наоборот — будет ли она выдерживать резкие перепады давления, что тоже, увы, не редкость в наших условиях.

Схема зажигания горелки, работающей на электрической искре. Места расположения основных датчиков безопасности бытовой газовой колонки

Вообще, современная газовая колонка содержит много датчиков безопасности. Все они, в случае поломки, могут быть заменены.

Подробнее о назначении и месте расположения датчиков — в таблице ниже.

Название датчика	Место расположения и назначение датчика
Датчик тяги дымохода	Расположен в верхней части устройства, связывающей колонку с дымоходом. Отключает колонку при отсутствии тяги в дымоходе
Газовый клапан	Находится в патрубке для подачи газа. Отключает колонку при падении давления газа
Датчик ионизации	Находится в камере устройства. Отключает устройство, если пламя гаснет при включенном газе.
Датчик пламени	Находится в камере устройства. Перекрывает газ, если пламя не появляется после поджига
Клапан сброса	Находится на патрубке подачи воды. Отключает воду при повышенном давлении в трубопроводе
Датчик потока	Отключит колонку, если прекратит литься вода из крана или если отключится водоснабжение
Датчик температуры	Расположен на трубах теплообменника. Заблокирует работу горелки при значительном перегреве воды, чтобы избежать повреждений и ожогов (в основном срабатывает при +85ºС и выше)
Датчик пониженного давления	Не даст колонке включиться при пониженном давлении воды в трубах.

Основные неполадки и способы их исправить

Говоря о строении и принципах действия бытовой газовой колонки, а также о датчиках, встроенных в неё, стоит вкратце упомянуть о возможных сбоях и неполадках. Здесь мы не будем останавливаться на полном ремонте или замене колонки, а быстро пройдёмся по всем элементам, перечисленным в описании горелки, и опишем их неполадки, а также способы справится с ними своими руками.

Как уже упоминалось, основной элемент колонки —газовая горелка. Зачастую горелка гаснет из-за срабатывания датчиков безопасности, о которых мы уже говорили. Частые проблемы, которые приводят к такому сценарию — это загрязнение теплообменника сажей и накипью.

Причина слабого напора —образование накипи в трубах теплообменника. В таком случае, нужно снять теплообменник, и промыть трубы специальными жидкостями для удаления накипи.

На этом фото изображен загрязненный теплообменник. В данном случае нужно его снять и вычистить сажу. Если колонка размещена недалеко от кухонной плиты, возможно также загрязнение теплообменника пищевыми жирами

Если сгорание газа происходит не полностью, или же колонка долго эксплуатируется, в камере накапливается сажа с внешней стороны, что значительно понижает теплопроводность и качество нагрева воды.

Чтобы больше узнать о причинах слабого напора и тонкостях выполнения чистки, переходите, пожалуйста, по этой ссылке.

Если газовый клапан не открывается из-за слабого напора подаваемой воды, нужно извлечь фильтр, проверить насколько он забит и в случае необходимости – промыть. Если же недостаточный напор воды или газа, придется обращаться в соответствующую государственную службу.

Если протекает вода непосредственно из колонки, это значит, что нарушена герметичность в трубах. Необходимо разобрать их и заменить уплотнительные элементы. В случае необходимости, придется заменить сами трубы.

Отдельно стоит напомнить о неисправности водяной мембраны. Если колонка находится в эксплуатации долгое время, мембрана водяного узла изнашивается и её чувствительность значительно падает. Она перестаёт реагировать на низкое давление воды, и, соответственно, не даёт сигнала о том, что нужно зажечь горелку. В лучшем случае, ее следует менять раз в 5-6 лет.

Когда мембрана износилась, можно приобрести ремонтный комплект и выполнить замену своими силами. Водяной узел состоит из таких основных элементов, как резиновая мембрана, крышка, корпус и пластиковая тарелка с пружиной

Иногда проблема также в штоке, который двигается мембраной, его тоже можно заменить при необходимости, ведь существуют специальные ремонтные комплекты для этого.

Чтобы лучше разобраться с устройством своей модели газовой колонки, нужно внимательно изучить инструкцию к использованию и паспорт объекта. Это не только сэкономит ваше время и нервы, но и само по себе улучшит понимание того, как работает данный прибор.

Выводы и полезное видео по теме

Для закрепления понимания структуры газовой колонки можете посмотреть видеообзор, где подробно объясняется расположение всех элементов колонки на живом примере:

В этом материале мы изучили устройство бытовой газовой колонки, принцип её действия. Затем рассмотрели работу основных элементов. А зная основные узлы и элементы газового оборудования, датчики его системы безопасности, можно своими силами диагностировать поломку. А если причина неисправности будет заключаться в загрязнении отдельных элементов конструкции, то и выполнить собственноручное обслуживание газовой колонки.

Хотите дополнить изложенный выше материал полезными рекомендациями или задать вопросы, которые мы не затронули здесь? Спрашивайте совет у наших экспертов и других посетителей сайте – форма обратной связи расположена ниже.

Используемые источники:

• https://strojdvor.ru/vodosnabzhenie/vodorazbornaa-kolonka/
• https://nabbla1.livejournal.com/74722.html
• https://www.syl.ru/article/213853/new_vodorazbornaya-kolonka-ustroystvo-harakteristiki-tsena-ustanovka-vodorazbornoy-kolonki
• https://stroy-podskazka.ru/vodostochnaya-sistema/vodorazbornye-kolonki/
• https://sovet-ingenera.com/otoplenie/vodonagrevatel/printsip-raboty-gazovoy-kolonki.html
