Водопровод и система полива 🚿 на даче своими руками из пластиковых труб — фото и пошаговая инструкция

Особенность системы капельного полива состоит в том, что влага, подаваемая через специальную полимерную ленту или капельницы, доставляется непосредственно к корневой системе растений. Благодаря этому, снижается общий расход воды и при этом повышается урожайность сельскохозяйственных культур. Кроме того, капельный полив не приводит к заболачиванию почвы и снижает вероятность появления сорняков – они не получают достаточного количества влаги.

Сделать подобную систему у себя на приусадебном участке не составляет особого труда. Эта статья предоставит вам подробную пошаговую инструкцию по проектированию и обустройству капельного полива с помощью полипропиленовых труб.

Полипропиленовые трубы – основные характеристики

По сравнению с обычным металлическими трубами, изделия из полипропилена обладают набором достоинств, которые делают их неплохим выбором для монтажа системы капельного полива на приусадебном участке.

Стоит выделить такие преимущества ПП труб:

• малый вес;
• дешевизна;
• простота монтажа;
• отсутствие конденсата;
• практически полное отсутствие отложений на внутренних стенках;
• срок службы около 50 лет.

В целях стандартизации характеристик все полипропиленовые трубы имеют маркировку, подразделяющую их на четыре группы.

1. PN10 – трубы, рассчитанные только на холодную воду (до +45 градусов) и исключительно при давлении до 10 атмосфер. В силу относительно слабых характеристик встречаются редко.
2. PN16 – трубы, рассчитанные на работу при давлении до 16 атмосфер и температуре до +60 градусов. Подходят для системы капельного полива.
3. PN20 – максимальное рабочее давление составляет 20 атмосфер, выдерживают температуру до +95 градусов.
4. PN25 – по допустимой температуре схожи с предыдущим типом, давление в них может доходить до 25 атмосфер. Снабжаются армированными прослойками, повышающими прочность трубы.

В магистралях капельного полива рабочее давление не превышает 2-3 атмосфер, а температура воды равна или ниже температуры окружающего воздуха. Потому здесь можно использовать полипропиленовые трубы PN10 и PN16. Применение PN20 и PN25 допустимо, но их характеристики избыточны для подобной системы.

Цены на полипропиленовые трубы

полипропиленовые трубы

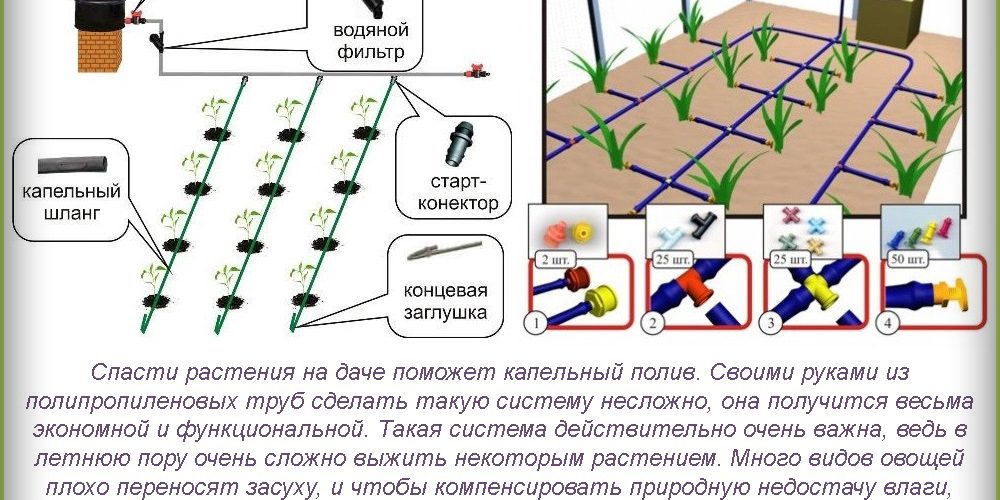

Капельный полив своими руками – составление плана

Данная система состоит из нескольких элементов, ознакомимся с особенностями каждого из них.

1. Емкость для воды. С одной стороны подключается к трубам капельного полива, с другой – к водопроводу, из которого пополняется. Необходима для хранения воды и ее прогревания под солнечным светом до температуры, близкой к таковой у воздуха. Наличие емкости обязательно, так как при подключении магистралей капельного полива напрямую к водопроводу влага, поступающая к растениям, не успеет прогреться и будет слишком холодной. Как результат – сельскохозяйственные культуры будут испытывать «стресс», что скажется на их состоянии и на урожайности.

Шаровой кран – при его открытии вода из емкости поступает в магистраль системы, процесс капельного полива начинается. </li>

Фильтр – необходим для очистки воды от примесей и мелких частичек грязи. Если пренебречь его установкой, то со временем система капельного полива засорится и выйдет из строя. </li>

Емкость с удобрениями – растениям с капельной системой полива потребуется большое количество питательных веществ.</li>Магистральный трубопровод – основная линия всей системы, доставляет воду к ответвлениям. С другого конца от емкости оснащается либо заглушкой, либо краном, используемым для промывки системы или слива из нее воды.</li>Отводы доставляют воду непосредственно к грядкам. В качестве отводов могут использоваться либо капельные ленты, либо полипропиленовые трубы малого диаметра со смонтированными по всей длине капельницами. Соединяются с магистралью с помощью фитингов-тройников. </li>

Если система капельного полива является автоматизированной, то она дополнительно оснащается контроллером, набором датчиков влажности, температуры и уровня освещенности, а также электромагнитными клапанами, заменяющими собой обычные шаровые краны.</li>

Проектирование капельного полива для теплицы или приусадебного участка разбивается на несколько шагов, выполняемых последовательно.

Шаг 1. Определите площадь участка, для которого необходимо обустроить капельный полив. Произведите замеры, вычислите число и длину грядок, расстояние между ними, а также количество растений на каждой из них.

Шаг 2. Высчитайте количество воды, необходимое для полива всех сельскохозяйственных культур на участке. В среднем, на один квадратный метр требуется от 15 до 30 литров воды в сутки. Более точные значения вычислите с помощью таблицы, приведенной ниже.

Таблица №1. Суточная потребность некоторых сельскохозяйственных культур в воде.

Тип сельскохозяйственной культуры
Помидоры, один куст	1,5
Огурцы, один куст	2
Картофель, один куст

Примите во внимание, что расход воды на каждое отдельное растение — это величина непостоянная. Значение меняется в зависимости от средней температуры, уровня осадков и характеристик почвы, на которой произрастают культуры. Излишний полив также вреден, как и недостаточный, поскольку приводит к загниванию корней растения.

Шаг 3. Исходя из полученной на предыдущем этапе цифры, определите объем емкости для воды и сечение магистрального трубопровода. В таблице ниже даны значения максимально возможного расхода жидкости в зависимости от диаметра трубы. Объем бака и сечение основной магистрали выбирайте с небольшим запасом по характеристикам. Этот небольшой резерв может понадобиться в случае увеличения расхода воды на полив.

Таблица. Зависимость максимального расхода воды от диаметра трубопровода.

Диаметр трубы, мм
16	600
20	900
25	1800
32	3000
40	4800
50	7200

Шаг 4. Определите число и длину отводов, подключаемых к общей магистрали. Если в качестве непосредственного средства доставки влаги к растениям применяется лента для капельного полива, то исходите из правила: одна грядка – один отвод с лентой. А при использовании полипропиленовых труб и капельниц с одного отвода можно обеспечить полив сразу двух грядок.

При наличии магистралей и отводов большой длины, для поддержания давления в системе необходимо использование насоса.

Шаг 5. Определите расстояние между капельницами, подключаемыми на отводах из полипропиленовых труб. Одна капельница может «запитать» два растения на одной грядке (или четыре при расположении отвода между соседними грядками) при наличии соответствующего переходника.

Шаг 6. Возьмите двойной тетрадный лист в клетку или чертежную бумагу-миллиметровку и нарисуйте эскиз будущей системы капельного полива. Перенесите на него расположение бака с водой, емкости с удобрениями, крана, фильтра, магистральной трубы, фитингов-тройников и отводов.

Шаг 7. Подсчитайте количество материалов, необходимых для обустройства системы полива. Созданные на предыдущих этапах проектирования выкладки и эскиз помогут вам в этом.

Установка емкости

Бак с водой должен располагаться на определенной высоте, чтобы сила тяжести, действующая на жидкость, создавала давление в трубах системы капельного полива. В среднем емкость поднимают на высоту 2 метра – таким образом, в магистрали обеспечивается давление, достаточное для эффективного полива 40-50 квадратных метров. Если же участок с грядками имеет большую площадь, то либо бак поднимают выше, либо устанавливают в основной магистрали насос.

Шаг 1. Постройте опору для емкости. Проще всего ее изготовить из бруса с большим сечением и толстых широких досок. Брус вбейте на некоторую глубину в грунт, сверху уложите дощатый настил. Для большей прочности между подпорками установите поперечины. Вместо бруса и досок можно использовать кирпичи или стальные трубы.

Шаг 2. Смонтируйте на емкости соединение с магистралью капельного полива. Установите штуцер и кран на высоте 5-10 сантиметров от дна емкости – так в трубопровод не попадут крупные частицы пыли и грязи.

Шаг 3. С противоположной стороны емкости установите соединение с водопроводом. Используйте запорный клапан с поплавковым механизмом – устройство будет автоматически открываться для пополнения бака и закрываться, когда уровень воды достигнет максимума.

Шаг 4. Поднимите и установите емкость на опору. Непосредственное подключение бака к водопроводу отложите на последний этап обустройства системы капельного полива.

В качестве емкости можно использовать открытый бак – в таком случае он будет частично пополняться за счет дождя. Но при этом озаботьтесь установкой хорошего фильтра – вместе с осадками в емкость будет попадать много пыли, мусора и листьев, из-за чего возможно засорение труб.

Прокладка основной магистрали и отводов

Так как в качестве материала для главной магистрали и отводов используются полипропиленовые трубы, необходимо ознакомиться с тем, как их правильно резать и соединять друг с другом.

Получить чистый срез без заусенцев и деформаций можно с помощью специальных ножниц-труборезов, рассчитанных на работу с изделиями из пластика. Если же по каким-либо причинам приобретение подобного инструмента невозможно, то в качестве альтернативы используется ножовка по металлу или, при работе с трубами малого сечения, острый канцелярский нож. Но при этом качество среза снизится, а это повлияет не долговечность трубы и качество соединения с другими элементами системы.

Сложнее дела обстоят с соединением полипропиленовых труб с фитингами и другими элементами.

Всего существует три способа:

• с помощью пайки;
• с помощью обжима;
• с помощью холодной сварки.

Первый способ дает прочное и долговечное соединение, способное выдержать большое давление в системе. Но для него вам потребуется наличие специальной паяльной машины с набором насадок и некоторые навыки работы с подобным инструментом.

Шаг 1. Осмотрите фитинг и отрезок трубы на предмет наличия дефектов или брака.

Шаг 2. Обезжирьте внешнюю поверхность трубы в месте предполагаемого стыка и внутреннюю поверхность фитинга.

Шаг 3. Установите на паяльный инструмент соответствующую насадку – отверстие в части для трубы должно соответствовать внешнему диаметру, а в части для фитинга – внутреннему сечению.

Шаг 4. Прогрейте паяльный инструмент и насадку.

Шаг 5. Одновременно вставьте трубу и наденьте фитинг в соответствующие им части насадки. Выждите время, указанное в инструкции к инструменту. Паяльник разогреет внешнюю часть трубы и внутреннюю часть фитинга.

Шаг 6. Одновременно снимите фитинг и вытащите трубу с насадки и соедините их друг с другом на глубину прогрева. Держите в течение пяти секунд, затем дайте некоторое время на остывание соединения.

Главный недостаток применения паяльной машины – необходимость в паяльном инструменте. Стоит он довольно дорого, а применять его всего один раз нецелесообразно.

Кроме того, подобное соединение получается неразборным. Альтернативой может служить использование компрессионных фитингов и обжимного ключа. Однако в случае с полипропиленовыми трубами качество и герметичность подобного соединения оставляют желать лучшего. Более простым и дешевым способом соединения является «холодная сварка» с помощью специального клея.

Цены на холодную сварку

холодная сварка

Шаг 1. Изучите фитинг и трубу на предмет дефектов. Если дефекты отсутствуют, произведите стыковку без клея, выполните разметку глубины соединения с помощью маркера.

Шаг 2. Обезжирьте и очистите склеиваемые поверхности трубы и фитинга.

Шаг 3. Нанесите клей на внешнюю сторону трубы и внутреннюю сторону фитинга.

Шаг 4. Состыкуйте элементы между собой. Проследите за тем, чтобы они соединялись ровно, без перекоса в одну из сторон. Держать их в подобном положении следует от 15 до 30 секунд. Подача воды в таком соединении допустима только спустя 24 часа.

Сделать трубопроводы системы капельного полива разъемными и легко демонтируемыми можно с помощью фитингов типа «американка».

Перед началом монтажа основной магистрали и отводов необходимо решить, какой способ расположения труб предпочтительнее – поверхностный или глубинный. В первом случае все элементы системы просто укладываются на землю (или над ней с помощью скоб-держателей). Трубы, лежащие на поверхности, легко ремонтировать и заменять, но при этом их можно также запросто повредить по неаккуратности.

При глубинном залегании основные и вспомогательные коммуникации укладываются в узкую траншею глубиной от 0,3 до 0,75 метра. Осмотр и обслуживание труб в этом случае затрудняется, но при этом они не мешают ходить по участку и собирать с растений урожай. Определившись со способом залегания магистралей, можно приступать к их установке.

Шаг 1. Присоедините к баку с водой и шаровому крану фильтр тонкой очистки. Если предполагается установка емкости с удобрениями, насоса и контроллера для автоматического капельного полива – произведите их монтаж.

Шаг 2. При помощи уголкового фитинга и отрезка трубы соответствующего размера доведите магистраль до высоты примерно 5-10 сантиметров над землей. Установите скобу-держатель в качестве опоры.

Шаг 3. Нарежьте отрезки полипропиленовых труб по расстоянию между отводами. Учтите также «швы» между частями магистрали и фитингами.

Шаг 4. Последовательно устанавливайте и подключайте отрезки на фитинги-тройники. При этом выдерживайте уклон – конец магистрали должен быть ближе к земле, чем начало. Это необходимо для эффективного слива воды перед началом холодов.

Шаг 5. На конце основной трубы установите либо заглушку, либо шаровой кран. Последний предпочтительнее, потому что, открывая его, вы получите возможность быстро слить воду или прочистить трубы от скопившихся в них засоров.

Далее перечень действий зависит от того, какой из типов отводов вы выбрали – капельную ленту или трубку с капельницами.

Вариант №1. Капельная лента

Сначала рассмотрим вариант с лентой. Толщина ее стенок и шаг расположения отверстий выбирается в зависимости от того, какую сельскохозяйственную культуру планируется снабжать влагой.

Таблица №3. Шаг расположения отверстий на капельной ленте в зависимости от выращиваемых культур.

Шаг, сантиметры
10
20
30
40	Бахчевые

Последовательность действий выглядит следующим образом.

Шаг 1. К тройникам перпендикулярно основной магистрали установите старт-коннекторы с кранами.

Шаг 2. Капельную ленту разделите на части, по длине равные протяженности грядок (с небольшим запасом).

Шаг 3. Один конец капельной ленты зафиксируйте в старт-коннекторе.

Шаг 4. Второй конец капельной ленты закройте заглушкой или сверните и перевяжите изоляционной лентой.

Капельная лента не лучшим образом подходит для тех участков, где во множестве встречаются птицы и грызуны, которые могут легко повредить ее тонкие стенки.

Вариант №2. Трубка с капельницами

Во втором случае вам понадобятся полипропиленовые трубы малого диаметра (к примеру, 16 см для небольших грядок), регулируемая капельница с отводами, гибкие трубки сечением 3-5 мм и стойки турбулентные. На одном отводе может быть 1, 2 или 4 выхода, соответственно, одна капельница может снабжать влагой 1, 2 или 4 куста.

Шаг 1. С помощью пайки или холодной сварки к тройникам перпендикулярно магистрали присоедините трубы-отводы.

Шаг 2. С определенным шагом в трубе-отводе просверлите отверстия. Диаметр отверстий должен соответствовать диаметру уплотнителя капельницы.

Шаг 3. Вставьте в отверстие уплотнитель капельницы, потом саму капельницу. Далее смонтируйте ответвление, к нему подсоедините соответствующее число гибких трубок с турбулентными стойками на конце. Затем вставьте их в землю рядом с растениями.

Шаг 4. Установите на конце отводной трубы заглушку.

Шаг 5. Повторите два предыдущих этапа со всеми отверстиями на отводных трубах.

Заключительные этапы монтажа системы капельного полива – подключение бака к водопроводу, наполнение его жидкостью и своеобразный стресс-тест, в ходе которого нужно удостовериться в том, что все элементы системы работают должным образом.

Для большего понимания устройства капельного полива рекомендуем ознакомиться со следующим видео.

Видео — Как сделать капельный полив своими руками

Автоматизация системы капельного полива

На сегодняшний день ручное управление для системы капельного полива применять нецелесообразно – оно требует ежедневного присутствия на приусадебном участке, что обеспечить можно только в тех случаях, когда вы либо проживаете там, либо у вас достаточно свободного времени, чтобы приезжать туда через сутки.

Простейший вариант автоматизации системы – установка специализированного микрокомпьютера. Он состоит из программируемого контроллера, набора микросхем с памятью, LCD-дисплея, управляющих кнопок и корпуса, стойкого к воздействию влаги и перепадов температур. Микрокомпьютер устанавливается на центральной магистрали и в нем задается программа регулярного полива. Включение и выключение выполняется с помощью электромагнитных клапанов, заменяющих собой обычные шаровые краны.

Цены на контроллеры для автоматического полива

контроллеры для автоматического полива

Но подобная система не учитывает состояние окружающей среды, потому всегда существует риск того, что растения либо не получат нужного количества влаги, либо получат ее в избытке. Решение этой проблемы – установка комплекса датчиков погоды и влажности. В зависимости от погоды и влажности почвы, программа полива будет корректироваться в сторону увеличения или уменьшения объемов воды, направляемых к каждому растению.

Капельный полив из пластиковых бутылок своими руками

Устройство подобной системы выглядит следующим образом: около каждого отдельного растения в теплице вкапывается пластиковая бутылка, в которой выполнены отверстия малого диаметра. Детальнее читайте в этой статье.

Система капельного полива на основе полипропиленовых труб и капельниц не только освободит вас от работы, связанной со снабжением растений водой, но и поможет существенно повысить скорость их роста и урожайность.

Видео — Автоматический капельный полив «Росинка» в теплице

</h3>

Для чего нужна система капельного орошения? Прежде всего, чтобы освободить хозяина приусадебного участка от шланга, отнимающего много времени и сил. Шланг порой не дотягивается до нужного места, запутывается или сгибается, его приходится перетаскивать, повреждая при этом растения…. Всех этих мучений помогает избежать грамотно организованная система капельного полива, которую можно использовать в теплицах, на грядках в открытом грунте, небольшом газоне, в цветниках.

Осуществить монтаж капельного орошения можно своими руками, не обладая особыми техническими навыками: в специализированных магазинах имеются в продаже все необходимые комплектующие. При самостоятельном изготовлении полив будет отвечать вашим индивидуальным требованиям с учетом мельчайших деталей.

Капельный полив

Для стандартных решений (полива теплиц, парников или грядок небольшого размера) в продаже имеются готовые наборы («АкваДуся», «Жук», «Урожай», «Водомерка и многие другие) с автоматическим управлением или без него. Обзор таких систем — в нашей специальной статье.

Как самому сделать капельный полив? Существует несколько вариантов его устройства на приусадебном участке. Для правильного подбора оборудования следуйте нашим рекомендациям.

Полив с помощью готовых комплектующих

1. Прежде всего определяемся с источником водозабора. Это может быть водопровод, колодец или скважина. Открытый водоем для организации капельного полива не подойдет, так как вода в нем будет излишне загрязненной, и оборудование быстро выйдет из строя.

Если планируется подключить систему напрямую к водопроводу, то нет необходимости приобретать насос, однако из-за нестабильного напора воды может понадобиться редуктор давления.

Если источником водозабора будет скважина или колодец, то воду из него сначала накачивают в накопительную емкость (бочку, еврокуб). Объем емкости должен соответствовать объему воды, затраченному на один полив. Он рассчитывается по следующей формуле:

Количество растений * расход воды на одно растение в час * время полива

Например:

60 кустов клубники * 2 л/час * 2 часа = 240 литров необходимо на один полив.

Накопительная емкость

От накопительной емкости вода по магистральному трубопроводу поступает к капельной ленте или капельницам.

2. Что выбрать: капельную ленту или капельную трубку с капельницами?

Полив капельной лентой больше рассчитан на однородные посадки растений, например, картофеля, свеклы, зелени, лука, чеснока. Может использоваться для орошения узкого или сложной формы газона.

Капельная лента представляет собой плоскую тонкостенную трубку, внутри которой находятся специальные встроенные приспособления для подачи воды. От высокого нерегулируемого давления лента может разорваться, поэтому если система полива подсоединяется напрямую к водопроводу, необходимо приобрести специальный редуктор, регулирующий давление до 1 бар. Максимальная длина грядки, на которую можно положить капельную ленту – 100 метров.

Существует несколько видов лент:

1. Щелевая.

В такой ленте по всей длине встроен лабиринт, распределяющий давление воды равномерно. На определенных расстояниях в лабиринте сделаны отверстия водовыпуска. Щелевая лента склонна к засорению, поэтому при ее использовании в систему капельного полива должен устанавливаться хороший фильтр.

Щелевая лента для капельного полива

2. Эмиттерная.

Эмиттеры – специальные плоские капельницы, оснащенные сложной системой ходов (лабиринтом), встроенные внутрь ленты и осуществляющие подачу воды к растению. Располагаться друг от друга эмиттеры могут на разном расстоянии – 10, 15, 20, 30 см. Чем расстояние между эмиттерами меньше – тем выше цена ленты. Выбор расстояния зависит от вида поливаемых культур. Эмиттерная лента более надежная, чем щелевая, и цена ее в целом выше.

Эмиттерная лента

Важный параметр – толщина ленты, от которой зависит ее прочность. Самая тонкая лента будет служить в открытом грунте всего один сезон, более всего она подходит для теплиц.

Минусы и плюсы капельной ленты:

Минусы:

• требуется установка качественных фильтров перед подачей воды к ленте
• небольшой срок службы
• при высоком давлении воды может рваться

Плюсы:

• невысокая цена
• полив может работать от емкости без насоса (самотеком)

Капельная трубка — более жесткая, изготавливается из ПНД и предназначена для самостоятельной установки наружных капельниц, выпускается без отверстий. Соединители, тройники и ремонтные муфты для капельных лент и трубок необходимы разные, так как диаметр ленты измеряется внутри, а трубки – снаружи. В отличие от обычной ПНД-трубы толщина стенки капельной трубки меньше (от 0,8 до 1,2 мм) и ее материал обладает устойчивостью к ультрафиолету. Трубка выдерживает давление воды до 6 бар.

Капельная трубка

Наружные капельницы применяют при нерегулярных посадках, для полива кустарников, деревьев, на цветочных клумбах: там, где важно полить каждый кустик растения индивидуально. Для работы капельниц необходимо высокое давление воды.

Подключаются капельницы либо через тонкие специальные шланги, либо напрямую к капельной трубке – в этом случае принцип их действия аналогичен капельной ленте с встроенными капельницами.

Наружные капельницы

В некоторых капельницах предусмотрено регулирование объема выливаемой воды, такие капельницы называются регулируемыми.

Виды капельниц:

Компенсированные

Обеспечивают равномерный полив при большой длине ленты, а также на участках, имеющих уклон. Хорошо работают только при определенном давлении воды, поэтому не используются при поливе из емкости «самотеком». Менее чувствительны к загрязненной мелкими частицами воде.

Некомпенсированные

Такие капельницы используются на ровных участках без уклона, при небольшой длине капельной ленты. Подходят для полива из емкости, так как могут работать при низком давлении воды.

Капельницы-колышки используют для точечного полива, так как устанавливаются они непосредственно в прикорневой зоне растения.

Капельница-колышек

Плюсы и минусы капельниц

Плюсы:

• шаг установки выбирается самостоятельно
• объем водовыпуска может регулироваться

Минусы:

• более высокая цена
• индивидуальная настройка регулируемых капельниц и их прочистка отнимает много времени

Вывод: если вам необходимо организовать полив таких культур, как лук, картофель, свекла, морковь, чеснок, редис, газонная трава, и источником поливной воды служит накопительная емкость – выбирайте капельную ленту. При наличии редуктора давления капельную ленту можно использовать и при поливе от водопровода.

Если капельный полив необходим регулируемый, индивидуальный для каждого растения (цветы, кустарники, деревья, клубника, помидоры, огурцы, баклажаны), а источник водоснабжения обеспечивает достаточное рабочее давление воды – выбирайте капельницы с подводящими микрошлангами.

Индивидуальный полив растений с помощью капельниц-колышков с подводящими микрошлангами

Посмотрите видео, иллюстрирующее варианты применения капельного полива, на примере одной из готовых систем:

3. Приобретаем необходимые комплектующие.

1. Насос. Необходим для подачи воды из скважины или колодца в накопительную емкость или напрямую в магистральный шланг системы при установке редуктора давления.

2. Накопительная емкость. Для полива «самотеком» при отсутствии подключения к водопроводу емкость необходимо поднять на высоту от 50 см до 2 метров для создания необходимого рабочего давления воды. Если нет возможности установить бочку на необходимой высоте, можно использовать погружной насос, подключив к нему автоматику для регулировки системы полива. В этом случае важно соблюсти все параметры давления воды в системе и следить за уровнем воды, например, с помощью прозрачного шланга, чтобы обезопасить насос от сухого хода. К емкости с помощью специальной муфты присоединяется магистральный шланг.

Муфта для подсоединения магистрального шланга к накопительной емкости

3. Шланги. Для подсоединения к источнику воды необходим магистральный шланг или труба диаметром 13,16 или 19 мм.

Магистральный шланг

К этому шлангу подсоединяются капельные ленты или трубки меньшего диаметра. Для капельниц могут понадобиться подводящие тонкие шланги диаметром 4-7 мм.

4. Редуктор давления. Помогает регулировать и поддерживать необходимое давление для правильной работы водовыпусков.

Редукторы до 1бар – применяются для капельной ленты.

Редукторы от 1 до 2.8 бар — используются для полива капельной трубкой с наружными капельницами.

5. Фильтр для капельного полива. Применяется для очистки воды от загрязнений, необходим при заборе воды из скважины или колодца.

Фильтр для системы капельного полива

6. Капельная лента, капельная трубка, капельницы, микротрубки. Выбор этих комплектующих зависит от назначения и целей капельного полива.

Капельная лента с внешними капельницами

7. Фитинги. Необходимы для различных соединений:

• стартконнекторы – с их помощью капельная лента крепится к центральной магистрали
• краны — совмещают функции стратконнектора и крана, обеспечивают позонный полив
• ремонтные муфты – нужны для ремонта ленты при ее разрыве
• углы и тройники – пригодятся для создания разветвлений и поворотов
• стойки – прижимают ленту к земле, защищая ее от смещения при порывах ветра

Ремонтная муфта

8. Заглушки. Необходимы для герметизации конца ленты или шланга.

Заглушка

9. Монтажные инструменты.

Прокалыватель или пробойник необходим для проделывания отверстий в «слепом» шланге для подсоединения капельниц.

10. Автоматика для управления поливом.

Таймеры (механические или электронные), контроллеры (работающие от сети или на батарейках), метеодатчики, электромагнитные клапаны. С помощью таймеров и контроллеров устанавливается регулярность и длительность полива, полностью автоматизируется его процесс. Правильная работа системы зависит от качества оборудования, поэтому на автоматике не стоит экономить. Устанавливая автоматическое управление поливом, не забудьте про датчик дождя, который будет отключать систему на время осадков.

При наличии нескольких разнородных зон полива вместе с контроллером необходимо приобрести электромагнитные клапаны, которые соединяют магистральную линию и линии капельного полива. Программа будет включать сначала одну зону для полива через электромагнитный клапан, а потом другую.

Таймер для системы капельного полива

Система капельного полива своими руками: простейший вариант монтажа с использованием накопительной емкости.

1. К источнику водозабора подключаем насос для наполнения емкости водой.
2. Емкость устанавливаем на высоте 0,5-2 метра от земли, к ней на расстоянии 10-15 см от дна подсоединяем магистральный шланг с краном и фильтром.
3. Прокладываем магистральный шланг перпендикулярно лентам капельного полива, на его конце устанавливаем заглушку.
4. В магистральном шланге сверлом просверливаем отверстия по количеству линий капельного полива, линии присоединяем с помощью стартконнекторов или кранов.
5. Раскладываем капельную ленту или трубку водовыпусками вверх.
6. Если необходимо к трубке присоединить капельницы – проделываем в ней отверстия с помощью специального пробойника, вставляем подводящие микрошланги и к ним подсоединяем капельницы.
7. Конец лент закрываем заглушками, предварительно прогнав через систему воду, чтобы из нее вышел весь воздух.

Схема монтажа капельного полива с использованием автоматического контроллера

Капельный полив из пластиковых бутылок

Простейший полив для теплицы можно организовать и без финансовых затрат на специальные комплектующие, с помощью подручных средств.

Очень просто можно сделать капельный полив из пластиковых бутылок своими руками, для которого подойдет тара из-под различных напитков.

Возле куста растения, нуждающегося в поливе, вкапывается пластиковая бутылка, пробкой вверх. В ее донышке проделывают несколько отверстий, через которые в почву будет медленно поступать вода. Через горлышко емкость пополняют водой, потом пробку слегка прикручивают, чтобы уменьшить испарение. К недостаткам такого способа полива можно отнести быстрое засорение отверстий и непригодность его для тяжелых грунтов, которые плохо впитывают воду.

Пластиковые бутылки можно не вкапывать в землю, а подвесить их над растениями на проволоке горлышком вниз на расстоянии 5-10 см от земли. В горлышке проделывается отверстие, в которое вставляется пустой обрезанный стержень от шариковой ручки, через который вода поступает к корням растения.

Если проделать в днище отверстие и вставить в него медицинскую капельницу для внутривенных инфузий, то, во-первых, подачу воды можно будет регулировать, а во-вторых, попадать она будет точно под корень растения. Отверстие можно промазать герметиком, чтобы вода не подтекала.

Капельный полив с помощью пластиковой бутылки

Капельный полив из медицинских капельниц

При помощи полипропиленового садового шланга и медицинских капельниц для внутривенных инфузий можно соорудить простейшую систему для капельного полива. В шланге шилом или сверлом проделываются отверстия, в которые затем вставляют трубочки от капельниц. Отверстия герметизируются, скорость полива регулируется колесиком на устройстве.

Уход за системой капельного полива

На зиму необходимо свернуть все оборудование и поместить его в обогреваемое помещение, так как от действия низких температур шланги и капельные ленты могут потрескаться. Наматывать шланги и ленты лучше на специальные катушки, чтобы не было заломов.

Устройство капельного полива своими руками позволит сократить расходы на услуги специалистов и подобрать оптимальную схему орошения для ваших потребностей.

Автор статьи: Татьяна Смитюк

Статья размещена в рубрике|подрубрике

Все мы любим свежие фрукты и овощи, которые произрастают на наших приусадебных и дачных участках. Но ведь невозможно вырастить их без регулярного полива. Такую возможность может обеспечить система полива на даче из пластиковых труб. Почему именно из пластиковых? Это сравнительно недорогой материал, который можно смонтировать своими руками, не применяя для этого громоздкие электромеханические приспособления и инструменты. Кроме того, пластиковые трубы по своим основным характеристикам превосходят изделия из металла.

Различные типы полива

Существуют различные варианты формирования поливной системы, каждый из которых обладает определенными особенностями и принципиальными отличиями.

Поверхностный полив

Это наименее затратный способ орошения, при котором вода подается к растениям от источника по вырытым бороздкам. Вся система находится на поверхности почвы, поэтому вопрос, касаемо того, как сделать полив на даче своими руками, практически не стоит. Водой заливается почва непосредственно рядом с растениями. При таком способе полива корни лишаются части кислорода, поэтому осуществлять такое орошение нежелательно.

Дождевание

Вода увлажняет растения, поступая к ним в виде распыленных капель. Такое распыление создается при помощи специальных дождевателей, установленных в определенных местах участка. Распрыскиватели могут быть статичными или вращающимися. Такой полив не вредит структуре почвы, которая качественно и глубоко увлажняется. Кроме того, влагой напитываются и надземные части растений, что повышает их урожайность. Как недостаток можно отметить неравномерность разбрызгивания воды во время полива при сильном ветре. Проблема также может возникнуть в случае недостаточного давления воды в магистрали.

Капельный полив

Это наиболее рациональный и бережливый способ орошения, при работе которого вода поступает напрямую к корням растений по капельной ленте, соединенной с поливной трубой. Такой полив возможен даже из накопительной емкости, если в основном трубопроводе вода отсутствует. Сохраняется доступ воздуха к корням, а структура почвы не страдает.

Недостаток капельной системы — вероятность частого засорения трубы ввиду попадания в ее отверстия частичек почвы и различного мусора.

Внутрипочвенный полив

Это система полива на даче из пластиковых труб, проложенных внутри почвенного слоя, на глубине около 30 см. В трубах проделаны отверстия, по которым вода поступает к корням растущих насаждений. Система хороша для теплиц и стационарных насаждений, где не выполняется регулярная перекопка. Впрочем, можно проложить трубы один раз, а уже относительно их расположения высаживать однолетние растения. Внутрипочвенный полив избавляет дачника от необходимости рыхлить поверхность почвы. Также это благоприятно сказывается на поступлении к корням кислорода.

Отверстия трубопроводов могут засоряться, поэтому на входе в поливную трубу необходимо предусмотреть наличие фильтра.

Преимущества пластиковых труб

Обычно применяются полипропиленовые изделия и трубы ПНД для полива на даче. Если делать выбор между указанными вариантами, то предпочтение рекомендуется отдать полиэтиленовым изделиям, так как их монтаж более прост, а сами трубы обладают исключительной прочностью и долговечностью. Перечислим их основные преимущества, благодаря которым пластиковые трубы завоевали популярность и признательность у дачников:

• Внутренние стенки труб обладают исключительной гладкостью, что исключает образование внутри трубопроводов отложений. Тем самым достигается лучшая пропускная способность при меньших диаметрах самих труб;
• Прочность стенок труб обеспечивает сохранность изделий даже в случае воздействия на них сравнительно тяжелой садовой техники;
• Пластиковые изделия более долговечны, нежели их металлические аналоги;
• Пластик инертен по отношению к агрессивной среде, каковой является почва, поэтому трубопроводы могут быть проложены даже внутри почвенного слоя;
• ПНД трубы не разрушаются даже при замерзании в них воды;
• Монтаж полиэтиленовых труб для полива на даче самому выполнить предельно просто. Нет необходимости применять электрооборудование или какие-то сложные инструменты для соединения участков магистрали и врезки дополнительных элементов.

Как монтируются фитинги для полиэтиленовых труб мы рассказали в отдельной статье c видео-примером.

Если вас интересует, как сделать уличный умывальник для дачи своими руками, то различные варианты его изготовления описаны на нашем сайте.

А про правильное устройство компостной ямы читайте тут.

Автоматическое и ручное управление поливом

Система полива на даче своими руками может быть сформирована с возможностью ручного, полуавтоматического или автоматического управления.

Ручное управление является наиболее простым. Система, в этом случае, состоит из напорного трубопровода, к которому подключаются жесткие или гибкие шланги. Полив осуществляется вручную. Очередность поступления воды в шланги осуществляется посредством открывания шаровых кранов.

Полуавтоматическая система подразумевает ручное управление подачей воды в общую магистраль. Далее система распределяет воду по трубам самостоятельно, а также регулирует напор и расход воды.

Совет: В любой момент с полуавтоматической системы можно перейти на автоматический полив, не перекрывая запорный кран подачи воды.

Система полива дачного участка с автоматическим управлением полностью автоматизирует процесс орошения участка. Человек вообще может не присутствовать на даче, а в это время растения будут политы в заданное время, строго определенным количеством воды. Датчики, отвечающие за измерение температуры и влажности, вовремя дадут команду на прекращение полива в случае понижения температуры или повышения влажности почвы до нормального уровня.

Монтаж поливной системы

Для прокладки поливной системы могут использоваться полиэтиленовые или полипропиленовые трубопроводы диаметром 20-40 мм (обычно основная магистраль имеет больший диаметр, а отводные магистрали меньший). Соединение труб ПНД с элементами системы осуществляется посредством компрессионных фитингов. Такая работа не требует наличия инструментов. Полипропиленовые изделия стыкуются с помощью паяльника, поэтому наличие электричества на даче является обязательным. Обе разновидности труб обладают достаточной жесткостью и долговечностью, позволяя эксплуатировать систему полива без демонтажа на зимний период.

Рассмотрим, как проложить трубы на даче для полива правильно. Такая прокладка может быть поверхностной или глубинной:

1. Поверхностный монтаж предполагает размещение всех трубопроводов на поверхности почвы. Такая система собирается очень быстро, а в случае возникновения поломок устранить их можно очень быстро и удобно. Но имеются и недостатки. Поверхностное расположение труб повышает вероятность их случайного повреждения. Передвигаться по участку также становится сложнее. Да и для злоумышленников трубопроводы могут стать легкой добычей, если вы бываете на даче лишь изредка.

2. Глубинный монтаж пластиковых труб для полива на даче. Этот вариант является более предпочтительным, поэтому именно его рассмотрим более подробно:

• По намеченной схеме прокапываются траншеи от 30 до 70 см глубиной. Обеспечивается небольшой уклон в сторону наиболее нижней точки участка. Это необходимо для слива воды из трубопроводов в конце поливного сезона (можно укладывать трубы и без уклона, если есть возможность продуть их в конце сезона с помощью компрессора);
• Производится разводка труб на даче для полива. Трубы размещают в траншеях;


• Выполняется врезка отводков в основной трубопровод. Для этого используются тройники или крестовики. Каждый отводок рекомендуется оснастить вентилем для более точного контроля увлажнения конкретного участка;


• В качестве отводков от основной магистрали можно использовать трубопроводы меньшего диаметра или гибкие шланги;
• На концах отводков крепятся дождеватели или капельницы;
• Выполняется подключение собранной системы полива к напорной магистрали и автоматике (если это предусмотрено проектом);
• Проводятся испытания собранной системы. При обнаружении протечек производится устранение проблем;
• Траншеи закапываются. Система полива считается готовой к использованию.

Собранная своими руками из пластиковых труб система полива будет долгие годы обеспечивать ваш участок влагой, избавив вас от монотонной и рутинной ручной работы.

Как сделать полив на даче из пластиковых труб видео расскажет подробно с указанием всех необходимых элементов системы.

Добавьте страницу в закладки!

Все без исключения садоводы знают, какой трудоемкий процесс поливки грядок с любимыми овощами и ягодами.

В своем большинстве увлажняют почву из лейки или шланга, что забирает массу времени и сил. Этот вопрос решается с установкой системы полива на даче из пластиковых труб.

Системы полива

Поверхностный полив – самый простой способ. Вода, по выкопанным  узеньким траншейкам, подается к растениям. Все находится на поверхности, вопрос монтажа отпадает.

Такое увлажнение почвы не желательно, так как вода поступает рядом с корневой системой, культура теряет часть кислорода.

Дождевание – увлажнение происходит методом распыления воды. Сами распылители устанавливают в определенных местах на участке, так чтобы оросить весь участок. Этот способ полива очень хороший, вода поступает в прикорневую систему и корни, само растение получает влагу и кислород.

Особенность системы полива методом распыления в том, что если в трубах низкое давление, то зона покрытия сократится, что может привести к высыханию части растений и также при наличии ветра, полив будет не равномерным.

Система капельного полива

Один из самых экономичных способов увлажнения. Вода по шлангам с отверстиями поступает непосредственно к корню культуры. Поливочные шланги в этой системе подведены к трубе с водой, которая может быть подключена не только к центральному водоснабжению, но и к любому накопителю. В конце каждого шланга установлена заглушка. Система оснащается фильтром и краном на подачу и отключение воды.

Минусом капельного полива является засорение шланга, отверстия не большие, в них попадают частицы почвы.

Внутрипочвенный полив

Поливочная магистраль данного типа прокладывается с углублением под слой почвы в 0,3м. трубы оснащены специальными отверстиями для подачи воды напрямую к корням растений. Этот вид увлажнения хорошо подойдет для теплиц и мест где не проводится вскапывание почвы. Хотя можно организовать поливочную систему из пластиковых труб и высаживать растения относительно магистрали. Внутрипочвенная поливка отменяет регулярное рыхление земли, и процесс положительно отражается на поступлении кислорода к корневой системе.

Трубы могут засоряться, чтобы избежать этого стоит установить фильтр для воды.

Достоинства труб из пластика

• Гладкие стенки, что купирует образование отложений.
• Отличная пропускная способность
• Материал прочный, способен выдержать нагрузку средней тяжести, как садовая техника
• Долгий срок службы
• Стойкость к агрессивным средам и химикатам
• Морозоустойчивость
• Легкий простой монтаж, исключающий использование дорогостоящего оборудования.
• Пластик не подвержен коррозии

Материал экологически чистый

Системы полива делятся на автоматические, полуавтоматические и ручные управления

• Механическое управление самое простое. Полив происходит при помощи шланга или организованной системы увлажнения методом включения и отключения шарового крана.
• Полуавтоматическая система полива на даче рассчитана на ручную подачу воды, то есть открытие крана, дальше распределение жидкости по трубам, регулировка напора и расхода воды происходит автоматически.
• Автоматическая поливка участка абсолютно автоматизированный процесс. Человеку даже находиться на даче не обязательно. Почва участка будет увлажняться в заданном режиме с нормированным количеством воды. Система оснащена датчиками, которые фиксируют температуру воздуха, почву, влажность почвы. Они автоматически включают полив при необходимости и отключают систему.

Как самостоятельно установить поливочную систему

Для монтажа используются изделия из полиэтилена или полипропилена диаметром от 20 мм до 40 мм. Стыкуются трубы ПНД при помощи фитингов. Процесс выполнения происходит вручную и не требует наличия инструментов.

Полипропилен соединяется методом пайки, так что электричество необходимо.

1. Установка поверхностного полива. Система монтируется на почве, при неисправности, легко и быстро чинится.

Минусы: Из-за расположения на поверхности возможны повреждения; Передвижение требует внимания.

1. Монтаж глубинной системы.

• Составляется схема прокладки труб
• По схеме выкапываются траншее от 0,3м до 0,7 м глубиной с уклоном к низкой точке участка.
• Делается разводка труб
• Трубы укладываются в траншеи
• Производится врезание в основной трубопровод и установкой шарового крана
• Для отводов можно использовать трубы малого диаметра или шланги
• Дождеватели или капельницы устанавливаются на концах отводов.
• Готовая система для полива подключается к центральной магистрали и автоматике
• Производится проверка. При наличии протечек, неисправность устраняется.
• Труды закрываются грунтом. Система готова к применению.

Правильно собранная система полива своими руками из пластиковых труб избавит садовода от тягостной работы на многие годы.

Используемые источники:

• https://teplica-exp.ru/kapelnyy-poliv-svoimi-rukami-iz-poli/
• https://sadrium.ru/rasteniya/kapelnyj-poliv-svoimi-rukami.html
• http://okanalizacii.ru/santeh_vodoprov/vneshnij/sistema-poliva-na-dache-iz-plastikovyh-trub.html
• https://iseptick.ru/truby-i-fitingi/polipropilenovye-truby/sistema-poliva-na-dache-iz-plastikovyh-trub-svoimi-rykami.html

</h3>

</h3></table>
