Водонагреватель Аристон 50 литров – схема бойлера и ремонт своими руками

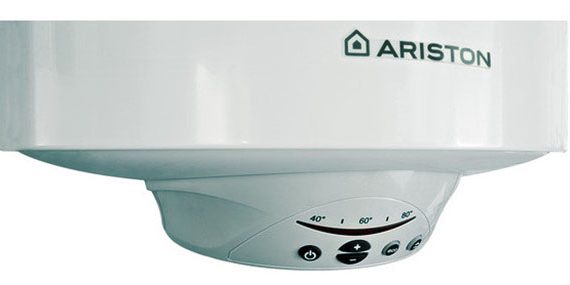

Водонагреватель Аристон представлен достаточно широким сантехническим ассортиментом и соответствующими типовыми линейками моделей.

Продукция этой торговой марки имеет следующие категории:

• котлы традиционные;
• котлы напольные;
• котлы конденсационные;
• котлы напольные;
• бойлеры с косвенным нагревом;
• проточные водонагреватели на газу;
• водонагреватели, оснащенные тепловыми насосами;
• водонагреватели накопительные на газу;
• водонагреватели электрические с накопительной функцией.

Каждый прибор оснащается элементами нагрева, устройствами управления и дополнительными аксессуарами.

Для чего созданы Ariston водонагреватели

Бытовые приборы для нагрева воды, которые работают от электричества, чаще всего используют на период отключения горячей воды. Как правило, приобретают модели компактного типа. При профессиональном монтаже водонагреватель обеспечивает подачу теплой воды для ежедневных бытовых нужд: стирки, уборки или душа.

В частных секторах со всеми коммуникациями используют газовые и электрические нагреватели большего объема с накопителем. В этом случае бытовые приборы известнейшей итальянской фирмы используют круглый год.

Как включить водонагреватель Аристон

Ни при каких обстоятельствах не включайте пустой нагреватель!

Для большинства бытовых приборов характерна следующая инструкция при первом включении:

1. Открыть клапан подачи холодной воды (не перепутать с клапаном безопасности);
2. Открыть кран или рычаг горячей воды от смесителя, подключенного к водонагревателю;
3. Выждать определенное количество времени для набора воды;
4. Когда бойлер нагревателя наполнен, из смесителя должна поступать вода;
5. Обеспечить правильное питание для прибора;
6. При первых запусках температуру нужно ставить в среднем положении, со временем регулируется уровень температуры жидкости для экономии и быстрого нагрева;
7. Электронные модели Аристон регулируется кнопками для необходимого уровня нагрева;

Эти действия должен выполнять мастер по установке.

По неопытности забывают открывать вентиль, отвечающий за подачу горячей воды из бойлера. Если его не зафиксировать в нужном положении, то нагретая вода из прибора последует в стояк дома.

Ремонт водонагревателя Аристон

Водонагреватели Ariston имеют уязвимые части:

• терморегулятор;
• датчики;
• переключатели;
• элементы нагрева.

Чаще всего ремонтируют клапаны и прокладки изоляции. Целостность бака нарушается реже. Происходит данная поломка из-за коррозии или небрежного обращения. Бак нужно ремонтировать только в сервисе.

В качестве самостоятельного ремонта подразумевают своевременную профилактическую чистку. Каждые полгода рекомендуют чистить ТЭН для водонагревателя Аристон.

Как определить неисправность?

Все просто, при очевидных изменениях в работе:

1. Странное шипение в процессе эксплуатации.
2. Стандартный период нагрева увеличивается.
3. Включение и выключение заметно участилось.

С любым высококачественным прибором Аристон легко справиться при самостоятельном ремонте. Но лучше следовать данной инструкции:

1. Обесточить помещение и прибор.
2. Слить воду. Слив нужно обеспечить за счет шланга с диаметром чуть меньше, чем отверстие для сброса жидкости.
3. Шланг для слива положить в унитаз.
4. Перекрыть подачу холодной воды.
5. Отсоединить от клапана с холодной водой шланг.
6. Данный шланг подключить к крану и опустить в унитаз.
7. Снять ТЭН. Его крепление всегда на гайке с шайбой или пластиной.
8. Вытащив ТЭН, тщательно обследовать все места с накипью и постараться все удалить без вреда для бака.
9. Убрав накипь, облить бак чистой водой.
10. Если сам ТЭН в рабочем состоянии, то можно его почистить тем же способом.
11. Аналогичным порядком установить все шланги и части нагревателя.

Бюджетным и оптимальным способом для смыва накипи является лимонная кислота, разведенная в воде. Этот раствор заливают в бак и оставляют на 24 часа.

При самостоятельном подходе выполнить замену деталей можно и нужно только на оригинальные. Запчасти для водонагревателя Аристон от фирмы производителя гарантируют качество, вложенные в ремонт деньги и стабильную работу приборов.

Современные приборы для нагрева воды классифицируют, в первую очередь, по литражу. Подбор водонагревателя также начинается с объема бака. Каждая из моделей Ariston предназначена для конкретных помещений и периодичности включения. В чем же разница между моделями?

Модели и литраж

Линейка моделей:

1. VELIS INOX.

Оригинальные характеристики:

• нержавеющие элементы, в том числе баки;
• характерное отличие – универсальная (простая) установка;
• плоская форма;
• водонагреватель Аристон выпускается на 30, 50, 80 и 100 литров;
• имеется система защиты на электрошнуре;
• предохранитель от запуска с пустой емкостью;
• дополнительная комплектация оснащена защитой от замерзания или перегрева;
• фирменные ТЕНы изготовлены из меди высокого качества;
• функция распределения нагрузки из-за колб и двух нагревательных элементов в 1 и 1,5 кВт;
• максимальная мощность 2,5 кВт.

1. ABS VLS INOX QH

Внешне схожа с VELIS INOX, но имеет отличия:

• водонагреватель Аристон на 30, 50, 80 и 100 литров;
• улучшенные дизайнерские решения;
• оснащение электроникой для быстрого нагрева, антибактериальной очистки воды (ЕСО), измерения температур;
• вода обрабатывается в двух баках, в помещения с большой площадью рекомендуют водонагреватель Аристон этой модели в 100 литров.

1. VELIS QH

Имеет внешние сходства с ABS VLS INOX QH и VELIS INOX.

Отличия модели:

• супер-быстрый нагрев;
• простота дизайна и пользования;
• LCD – дисплей;
• функция soft touch (автоматическая экономия);
• вода прогревается в несколько этапов;
• внутренние баки покрыты сталью;
• три нагревательных элемента (ТЭНа);
• водонагреватель Аристон на 30, 50, 80 и 100 литров.

1. ABC VELIS PW

Оригинальные характеристики:

• нагреватели Аристон на 30, 50, 80 и 100 литров;
• защитное отключение (ABS0);
• бактериальная защита (ECO);
• внутренний бак покрыт по новейшей технологии AG+;
• специальный метод сварки в процессе сборки;
• два нагревательных элемента;
• нагрев в двух емкостях.

1. PRO ECO INOX PW V SLIM

Оригинальные характеристики:

• нагреватели Аристон на 30, 50, 65 и 80 литров;
• водонапорная функция;
• из нержавеющей стали;
• модель SLIM, диаметр всего 353 миллиметра;
• внутренний бак со специальным антибактериальным напылением;
• устанавливается в точках с напором холодной воды, подходит любой уровень напора;
• малая мощность (до 1,5 кВт).

1. ABS PRO ECO INOX PW

Оригинальные характеристики:

• нагреватели Аристон на 50, 80 и 100 литров;
• узкая цилиндрическая форма;
• простой монтаж;
• электронное управление;
• внешние и внутренние части из нержавеющей стали;
• тестирование на 16 атмосфер;
• гарантия 7 лет.

1. ABS PRO R INOX

Оригинальные характеристики:

• механический термостат;
• нагреватели Аристон на 30, 50, 80 и 100 литров;
• установлен анод с магниевым составом для защиты от коррозии и концентрации накипи;
• внешняя регулировка нагрева;
• защита от водяных капель;
• водозащищенность;
• одна из самых экономичных моделей.

1. ABS PRO ECO PW SLIM

Оригинальные характеристики:

• нагреватели Аристон на 30, 50, 65 и 80 литров;
• узкие формы водонагревателя;
• экономичное потребление энергии, бак модели тестировался на прочность под давлением в 16 атмосфер, хороший запас прочности;
• оснащен всеми системами защиты.

1. ABS PRO ECO PW

Оригинальные характеристики:

• нагреватели Аристон на 50, 80, 100, 120, 150 литров;
• подходит для кухонной мойки, полноценного дома или коттеджа;
• укомплектован всеми защитными системами безопасности;
• дополнительный нагревательный элемент.

1. ABS PRO R SLIM

Оригинальные характеристики:

• удобная форма цилиндра позволяет монтировать нагреватель в любой угол помещения;
• нагреватели Аристон на 30, 50, 65 и 80 литров;
• «народный», бюджетный и подходящий по габаритам водонагреватель;
• диаметром 35 сантиметров;
• быстрый нагрев;
• наличие предохранительного клапана;
• все системы защиты от воды, включения без воды;
• цена на Водонагреватель Аристон такой модели в 80 литров всего 8800 рублей.

1. Ariston ABS VLS PW 50

Оригинальные характеристики:

• моментальный нагрев;
• практичность;
• компактность;
• доступный по цене;
• возможность горизонтального и вертикального подвешивания;

Типовая инструкция для водонагревателя Аристон 80 литров

Водонагреватели такого объема необходимы для ежедневного использования всей семьей. Наличие датчиков и уровня температуры гарантирует безопасную эксплуатацию.

Сложное и ответственное мероприятие в процессе установки — подведение электропроводки. Чаще всего провода нужно удлинить, потому что длинны заводского кабеля недостаточно.

Для продолжительного пользования прибором необходимо производить монтаж по всем правилам или с помощью опытного мастера. Во избежание поломок и других хлопот соблюдать правила эксплуатации:

1. Первое включение и отключение проводить с наполненным баком.
2. При повреждении элементов питания обязательно заменить слабые части.
3. В помещении с минусовой температурой необходимо сливать воду из нагревателя.
4. Длительное простаивание прибора без функции нагрева должно осуществляться с закрытым краном или вентилем, подводящим воду. Также нагреватели необходимо отключать из розетки.

Приборы для качественного нагрева воды от Аристон представлены в удобных для пользователя размерах, оснащены всевозможными инженерными доработками и доступны во всех крупных торговых сетях. Достаточно выбрать нужную для индивидуального монтажа модель.

Обзор Водонагревателя Ariston Velis PW 50 — видео

Водонагреватели Ariston популярны на мировом рынке. Это обусловлено высоким качеством продукции и длительным сроком службы, если соблюдены технические требования как при установке оборудования, так и при его эксплуатации.

Содержание

Для чего созданы Ariston водонагреватели

Бойлеры Аристон созданы для нагрева и поддержания нужной температуры воды. Техника необходима, если в подаче горячей воды возникают перебои. Установка оборудования может осуществляться в санузлах (ванна, туалет).

Модели и литраж

В силу популярности продукции производитель выпускает большое количество моделей с различными характеристиками. Модели с электрическими нагревательными элементами отличаются объемами и наличием накопительного резервуара, мощностью, пределом температуры воды. Чем выше мощность ТЭН, тем выше максимальная температура нагрева.

Также есть разница в габаритах, весе и способах установки (вертикальный, горизонтальный).

В списке ниже указаны наиболее популярные на рынке модели марки Аристон — водонагреватель и его краткая характеристика:

1. ABS VLS (VELIS) EVO PW 50 — электрический накопительный водонагреватель. Объем — 50 л, оснащен функцией быстрого нагрева, электронным термометром для наблюдения за температурой воды, предохраняющим устройством для защиты от включения, если накопитель пуст.
2. NTS 80V 1.5K SU 3700366 — электрический накопительный водонагреватель. Объем — 80 л. Оснащен внешним регулятором температуры в виде круглой шкалы.
3. ABS VLS EVO INOX PW 80 D — электрический накопительный водонагреватель. Объем — 80 л. Резервуар состоит из 2 40-литровых отсеков. Имеет возможность ускоренного нагрева, в наличии 2 нагревательных элемента.
4. ABS PRO R 100 V — электрический накопительный водонагреватель. Объем — 100 л. Модель оснащена защитой от перегрева (система безопасности ABS). Экономия электроэнергии обеспечивается пенополиуретановой теплоизоляцией. Предусмотрена вертикальная установка.
5. ABS ANDRIS LUX 30 — электрический накопительный водонагреватель. Объем — 30 л. В модели предусмотрена нижняя подводка водопроводных труб. Резервуар выполнен из стали, внутреннее покрытие — Ag+.

Также существуют малолитражные модели с резервуарами объемом 15 и 10 л. Всю упомянутую продукцию в г. Тюмень можно приобрести в интернет-магазине компании КВАНТА+.

Типовая схема бойлера Аристон 50

Электрический накопительный водонагреватель Аристон состоит из:

• внешнего корпуса;
• кронштейна;
• внутреннего резервуара;
• выхода горячей воды;
• магниевого анода;
• входа холодной воды;
• теплоизолятора;
• гильзы термостата;
• нагревательного элемента (ТЭН);
• фланца;
• термостата;
• кабеля питания;
• ручки регулятора.

Как подключить водонагреватель Аристон

Чтобы подключить бойлер Аристон правильно, необходимо следовать инструкциям производителя.

Сначала осуществляется крепление водонагревателя на стену или опорную поверхность и обеспечение отвода от водопроводной трубы (холодной воды). Наиболее выгодна установка прибора как можно ближе к источнику подачи воды — это позволяет максимально снизить теплопотери.

В случае наличия коллектора в системек к месту установки водонагревателя перебрасывается отдельная труба подачи холодной воды. При отсутствии коллектора ближайший отрезок водопроводной трубы разрезается, на месте разреза устанавливается стандартный тройник.

Способ установки тройника зависит от материала, из которого сделаны трубы. На пластиковые крепеж осуществляется с помощью специального паяльника, на металлические — резьбой.

На отдельном участке водопровода устанавливается шаровой вентиль, предназначенный для перекрытия подачи холодной воды.

Для подключения водонагревателя к водопроводу следует:

1. Обратить внимание на трубы горячей и холодной воды — важно не перепутать их. На холодную устанавливается обратный клапан, он может входить в стандартный комплект. Горячая вода присоединяется с помощью патрубка. Сначала монтируется труба холодной воды, затем — горячей.
2. В качестве герметика и уплотнителя на резьбу наматывается специальная лента, это рекомендуется производителем.
3. На трубу холодной воды устанавливается тройник, на дне которого находится клапан сброса. Сбоку крепится кран для полного слива воды из резервуара в случае аварийной ситуации, возможной при ненормальном давлении или нагреве. Под тройником на небольшом расстоянии устанавливают отсекающий кран и переходник. Следующий этап — подключение к водопроводу.
4. Подключение к горячей воде производится также путем установки отсекающего крана.
5. В случае соединения разных металлов следует использовать переходники.

Подключение к электросети осуществляется так:

1. В распределительный щиток устанавливается отдельный автомат (УЗО), он соединяется с центральным автоматическим предохранителем. От отдельного УЗО к бойлеру протягивается трехжильный кабель, который помещается во внешний кабель-канал (или в стене пробивается специальная штроба).
2. В качестве выключателя рекомендуется установить предохранитель на 16 А, так как розетка и вилка подвержены нагреву и воздействию влаги. Кроме того, стоимость влагозащищенного электрооборудования выше, чем стоимость автомата. «Выключатель» закрывают в компактный шкаф со съемной панелью.
3. Отдельный автомат УЗО и «выключатель» соединяются проводом.
4. Производится подключение трехжильного провода к ТЭН, для этого с водонагревателя снимается нижняя панель.
5. Затем выход автомата подключается к бойлеру.
6. На следующем этапе осуществляется проводка линий заземления, фазы и нуля к соответствующим разъемам.

Перед включением прибора необходимо убедиться в отсутствии протечек и правильном положении фланца (строго посередине). Затем заполнить резервуар холодной водой и открыть кран горячей воды, чтобы выпустить воздух. После спуска воздуха кран закрывается и осуществляется пробное включение.

Более подробные консультации и инструкции по эксплуатации и установке можно получить в компании КВАНТА+ в г. Тюмень.

В каких условиях нельзя устанавливать прибор

Электроприборы, в частности электрический водонагреватель, необходимо устанавливать в условиях, соответствующих указанным в руководстве по эксплуатации.

В качестве недопустимых для монтажа факторов в инструкции к бойлерам Аристон прописаны:

• мороз — это связано с риском замерзания воды в резервуаре и трубах;
• солнечный свет — нельзя подвергать электронагреватель воздействию прямых солнечных лучей;
• перебои напряжения — напряжение в сети, к которой подключен прибор, должно быть стабильным;
• пары, пыль или газ — нельзя устанавливать водонагреватель в помещение с высокой концентрацией в воздухе пыли и ядовитых или кислотных газов/испарений;
• сырость — не рекомендуется устанавливать прибор в условиях постоянной сырости и в длительно непроветриваемых помещениях (данный пункт зависит от степени влагостойкости выбранной модели водонагревателя).

Ремонт водонагревателя Аристон

Водонагреватели Аристон — надежная бытовая техника, однако и она подвержена некоторым неисправностям. Самые распространенные — это появление накипи на ТЭН, сбои в электронном блоке управления и слабый напор при подаче воды в резервуар.

Для ремонта предпочтительно пользоваться услугами профессионалов. Руководства и консультации по этим вопросам можно получить в компании КВАНТА+.

Как определить неисправность

Для проведения ремонтных работ пользователю необходимо вовремя заметить неисправность в работе водонагревателя. Бойлеры Аристон часто оснащены электронным табло, на котором появляются сообщения в случае сбоев оборудования.

Прямыми признаками неисправности могут быть:

• срабатывание автомата в момент включения бойлера — это говорит о неисправности нагревательного элемента;
• нагрев воды выше максимально допустимой температуры — это указывает на выход из строя терморегулятора;
• нагрев воды ниже требуемых показателей — это может свидетельствовать о загрязнении ТЭН, появлении накипи;
• потеки в нижней части бака и на его стенках;
• поломка информационного табло, что чаще всего не несет существенных сбоев в общей функциональности прибора, однако может снизить комфорт в процессе его использования.

Косвенным признаком могут считаться посторонние шумы во время работы электронагревателя.

Компания Ariston давно является уважаемым производителем бытовой техники, обладает сложившимся положительным имиджем на нашем рынке.

Водонагревательные баки этого бренда имеют стильный дизайн, обладают хорошим набором функций и недорогой ценой.

Особое внимание при производстве накопительных водонагревателей Ariston обращают на безопасность их эксплуатации, оборудуя их устройствами защитного отключения при сбое электричества, перегреве, защитой от замерзания и отключением при отсутствии воды, что исключает поражение человека электрическим током.

Причины возникновения поломок

</p>

Несмотря на то, что итальянская компания уже больше четверти века является мировым лидером по производству водонагревательного оборудования, учитывая качество нашей воды и параметры электросети, поломки свойственны и такой надежной технике.

Здесь слабыми местами стали: трубчатый нагревательный элемент, обратный клапан и анод из магния.

Впрочем, это достаточно несложные поломки и они могут быть легко устранены своими руками в домашних условиях при наличии минимального набора «гаражного» инструмента.

Сами баки накопительного типа Ariston имеют довольно простую схему внутреннего устройства для проведения ремонта или профилактики.

Разновидности проточных водонагревателей Аристон представлены здесь: https://teplo.guru/vodonagrevateli/protochnyiy-ariston.html

Причинами поломки водонагревателя являются:

• образование накипи (коррозии) на нагревательном элементе, жесткая вода ускоряет этот процесс в несколько раз;
• нестабильное напряжение электросети приводит к выходу из строя электронного блока управления;
• уменьшение протока воды по причине появления мусора в фильтре и обратном клапане на патрубке подачи воды.

Чтобы вернуть бойлер к нормальной работе, понадобятся некоторые запчасти и его очистка, промывка внутренних стенок от налета твердых солей.

Это важно: когда электроприбор находиться на гарантии, не вмешивайтесь в его работу в этот срок, иначе последует отказ на бесплатное гарантийное обслуживание. Внимательно ознакомитесь с содержимым гарантийного талона, часто замене подлежат только отдельные его части, а не весь прибор, как и в газовом водонагревателе накопительного типа бренда Ariston.

Особенности установки водонагревателей Аристон рассмотрены в данном материале: https://teplo.guru/vodonagrevateli/ariston-podklyuchenie.html

Основные признаки неисправной работы:

• срабатывание автомата после включения бойлера свидетельствует о неисправности электрического ТЭНа, он может сгореть по причине образования на нем накипи или элементарного отсутствия воды;
• перегрев воды свидетельствует о выходе из строя терморегулятора, причиной его выхода из строя может служить повышенная влажность;
• нагрев коммутирующего электрооборудования свидетельствует о заниженной мощности розетки, питающей электропроводки;
• образование потеков на стенках бака и в его нижней части.

Обращайте внимание на электронное табло, которое на многих моделях высвечивает коды ошибок (полный список расшифровки ошибок указан в Инструкции по эксплуатации к прибору).

В процессе эксплуатации электроприбора может выйти из строя табло, предназначенное для удобства пользователя (электронный дисплей отражает текущие параметры, режим работы). Здесь возможно понадобится обратиться к специалистам, хотя на работу водонагревателя эта поломка существенно не влияет.

Возможно, Вас заинтересует статья о накопительных водонагревателях Thermex.

Cтатью об установке и подключении водонагревателей Термекс читайте здесь.

Что делать

</p>

Чтобы начать самостоятельный ремонт, стоит обратить внимание на особенности его конструкции и принцип работы.

Обычно бак включает следующие функциональные узлы:

• ТЭН для нагрева воды;
• термостат для управления и контроля температуры нагрева;
• реле, управляющее включением/выключением ТЭНа;
• магниевый анод, защищающий бак от коррозии;
• предохранительный клапан, снижающий давление внутри бака при нагреве воды;
• электронный блок управления (более простые модели оборудованы только сигнальными лампочками).

Полезно знать: для нагрева куба воды на один градус требуется 1,167 кВт/ч электроэнергии, если температура воды на подаче 17 градусов, то для ее нагрева до 65 градусов потребуется потратить около 56 кВт/ч без учета теплопотерь бойлера и труб.

Замена термостата, реле, предохранительного клапана не требуют проведения демонтажа и разборки бака. В противном случае надо обязательно слить воду с бака. Пришедший в негодность ТЭН потребует разборку бойлера, но водонагреватель Ariston очень легко поддается разборке.

Это можно сделать самостоятельно в домашних условиях, соблюдая определенную последовательность:

1. Отключить бойлер от электросети, если ТЭН не греет.
2. Перекрыть подачу холодной воды и слить воду из водонагревателя.
3. Снять защитную крышку и отсоединить провода (предварительно надо зарисовать схему подключения или сфотографировать ее, что облегчить процесс обратной сборки).
4. Гаечным ключом раскрутить гайки фланца.
5. Подставить емкость под бак и аккуратно вынуть фланец с ТЭНом и магниевым анодом (его остатками).
6. Почистить и помыть внутренние стенки от накипи, грязи.
7. Установить новый ТЭН и анод из магния.
8. Собрать все детали в обратной последовательности.
9. До включения в электросеть набрать воду и проверить герметичность сборки в течение нескольких часов, бак не должен течь (в противном случае бак не включать, потребуется установка новой прокладки на фланце).

Возможно, Вам будет также интересна статья о замене ТЭНа в водонагревателях Термекс.

Статью о том, как разобрать и почистить водонагреватель Thermex, читайте здесь.

При сливе воды придется помучаться, если об этом заранее не побеспокоились при монтаже: под водонагревателем должны быть установлены два крана – на входе и на выходе воды из бака.

А дальше обычная физика – при открытии одного крана вода из бака не пойдет, пока ее место не займет воздух. Поэтому второй кран необходим для подачи воздуха с систему.

Совет специалиста: для того, чтобы бойлер Ariston прослужил без ремонта долгие годы надо раз в год проводить его профилактическую чистку и ограничить нагрев воды 60 градусами, что существенно ограничит образование накипи.

Разобраться в том, какой водонагреватель лучше Аристон, Термекс или Электролюкс, поможет данный материал: https://teplo.guru/vodonagrevateli/ariston-termeks-elektrolyuks.html

<index>

Комфорт в доме обеспечивают несколько составляющих: красивый дизайн, добротная мебель, тепло от котельной, хорошо продуманная вентиляционная система, подвод холодной и горячей воды. Отсутствие любого из перечисленных факторов приводит к дискомфорту. Отсутствие централизованной подачи горячей воды компенсируется установкой бойлера или водонагревателя.

Схема бойлера Аристон.

Среди огромного количества этого вида приборов хорошо зарекомендовали себя в работе водонагревательные устройства Аристон. Они выпускаются разных конструкций и модификаций, разнятся принципом нагрева воды и мощностью.

Отличие между бойлером и водонагревателем

Группа безопасности водонагревателя.

Принцип работы обоих устройств почти одинаков. И часто бойлер называют водонагревателем, а накопительный водонагреватель — бойлером.

Отличия между приборами имеются:

• в конструкции: накопительный водонагреватель имеет внутри корпуса только электрический нагревательный элемент, а внутри бойлера располагается теплообменник для подачи теплоносителя от котла;
• в источнике тепла: в водонагревателе вода нагревается тэном, в бойлере источником тепла служит природный или сжиженный газ, электричество, разные виды твердого топлива, дизельное топливо;
• по мощности: бойлеры применяют для нагрева большого объема воды в домах с большим водозабором, водонагреватели нагревают максимум 120 л и предназначены для установки в квартирах.

Веться к оглавлению</index>

Как классифицируются водонагреватели Аристон?

Таблица выбора объема водонагревателя.

Каждый в отдельности жилой дом или квартира имеют разные условия и потребности в количестве горячей воды. Этот значительно влияет на выбор устройства для подогрева воды.

Компания «Ariston» выпускает несколько видов водонагревателей:

• проточные и накопительные устройства, работающие на электричестве;
• проточные водонагреватели (колонки), работающие на газу.

Лучшие характеристики имеет проточное электрическое водонагревательное устройство, постоянно обеспечивающее потребителей горячей водой. Препятствием для установки его в квартире или частном коттедже являются немалые габаритные размеры. Эти устройства просты в использовании и отличаются высокой степенью надежности.

Накопительный водонагреватель Аристон работает от электроэнергии. Модели просты в монтаже и обслуживании.

Принцип работы проточных газовых водонагревателей Аристон не отличается от принципа работы газовой колонки. Для безопасной эксплуатации такого вида устройств необходимо обустраивать усиленную систему вентиляции и дымоход. Пользуются популярностью проточные газовые бойлеры Аристон, оборудованные модуляционной горелкой.

Вернся к оглавлению

Накопительный обогреватель — принцип работы

Любая модель накопительного обогревателя Аристон комплектуется инструкцией по эксплуатации прибора.

Схема накопительного водонагревателя.

Инструкция содержит описание прибора, его комплектацию и подробное описание работы, схему подключения аппарата к водопроводу и электрическую схему прибора, правила безопасной эксплуатации водонагревателя или бойлера Аристон.

Аппараты, используемые для нагрева воды, состоят из таких деталей.

Основные элементы водонагревателя Аристон:

1. Металлический или пластиковый, покрытый белой эмалью, корпус, в котором крепится внутренний бак, выполненный из металла. Он покрыт слоем стеклофарфора или эмали, или бак изготавливается из нержавеющей стали.
2. В водонагревателе для сохранения тепла и избегания быстрого понижения температуры нагретой воды имеется изоляционный слой. Он располагается между поверхностью корпуса и внутренним баком.
3. В баке находятся две трубы: через одну отбирается горячая вода, через вторую подается холодная, так как горячая вода всегда находится вверху бака, то и трубка для ее забора выполняется более длинной, чем для подачи холодной.
4. Внутри бака располагается анод для защиты тэна от накипи. Нагрев выполняет элемент, в который входят тэн и термостат.
5. Термостат предназначен для отключения водонагревателя от электрического тока при нагреве воды до заданной температуры. Снаружи на корпусе установлен регулятор температуры нагрева, он бывает механическим или электронным. Снизу установлена защитная декоративная крышка.
6. Работает аппарат по такому принципу: вода из водопровода подается под давлением внутрь и опускается на дно бака, где с помощью тэна подогревается. Нагретая вода поднимается вверх, в ходе движения смешивается с холодной. При достижении заданной температуры нагрева термостат отключает тэн. Когда температура воды опускается ниже заданной, термостат срабатывает, и тэн автоматически включается.
7. На защитную крышку корпуса выводится индикатор, позволяющий следить за работой устройства. Включенная лампочка индикатора сигнализирует о нагреве воды.
8. На трубе подачи воды возле входа в бак установлен обратный клапан, он предотвращает вытекание воды обратно.

Вернся к оглавлению

Как подключить водонагреватель Аристон?

Схема подключения водонагревателя.

Схема подключения водонагревателя:

Подключение водонагревателя к трубе водопровода ведется через нижний патрубок, а к выходному патрубку подсоединяют шланг для вывода воды. На входе и выходе установлены предохранительные клапаны, они открыты, если водонагреватель включен, и закрыты, если аппарат отключается.

После подключения к водопроводу бак аппарата наполняют холодной водой. Кран подачи холодной воды должен быть всегда открытым. Открывается кран на патрубке вывода горячей воды, когда через него потечет вода, его закрывают.

Электрическая схема подключения бойлера

Подключение питания к аппарату нагрева воды начинают с выделения кабеля, который проводится от распределительного щита до места установки бойлера. Кабель должен быть медным трехжильным с сечением не менее 2,5 мм. Распределительный щит оснащают устройством УЗО в обязательном порядке, для защиты людей от поражения током, в случае его утечки на корпус аппарата.

Подключение водонагревателя к электрическому току выполняют через влагостойкую трехполюсную розетку, так как он должен иметь заземление. Такой вид подключения подходит только для устройств небольшой мощности. Подключение водонагревателя к электрической сети можно выполнить самому, но лучше поручить это специалистам.

Для аппаратов большой мощности выделяют специальный распределительный щит, кабель подводится к бойлеру без розетки. Распределительный щит устанавливают в помещениях с низкой влажностью. Включение и выключение аппарата выполняет автоматический выключатель. Сила тока, на которую рассчитан автомат, 16 А.

<index>

Сегодня разного вида нагреватели весьма прочно вошли в нашу современную повседневную жизнь. В специализированных магазинах предлагают изделия от компаний мировых брендов c весьма широкой известностью, например таких, как Аристон. Несмотря на высокую надежность, любая бытовая техника может со временем выйти из строя по какой-либо причине. В этом случае нелишним будет знать, как провести самостоятельный ремонт водонагревателя Аристон.

О бренде

В середине 40 годов прошлого столетия Аристиде Мерлони наладил выпуск электронагревателей воды под маркой Ariston (Успешный). Название полностью оправдало себя, и спустя некоторое время все сыновья предпринимателя успешно вошли в аналогичный бизнес, а младший — Витторио унаследовал компанию отца.

Компания Аристон сегодня находится в тройке лидеров по объему мировых продаж бытовой техники, а кухни марки Ariston продаются с уже встроенными основными бытовыми приборами от холодильника до посудомоечной машины. В России эта компания стала известной в конце 90 годов прошлого столетия, а сейчас почти в каждом крупном городе есть ее сервисный центр.

Качество и слабые места

Водонагреватели Аристон имеют стильный современный дизайн, отличную функциональность, отличаются от аналогов других производителей умеренной ценой. Трепетное внимание разработчики уделяют безопасности изделий во время эксплуатации: агрегаты укомплектованы различной защитой на все случаи жизни, отключающие изделие при сбое в питании электроэнергией, перегревании, отсутствии подачи воды.

Но эта надежная техника страдает от жесткости нашей воды и довольно частых перепадов, скачков в напряжении. Самыми слабыми местами по утверждению опытных мастеров являются нагревательные элементы трубчатого типа, анод из магния и обратный клапан. Эти весьма несложные поломки можно устранить своими руками, если имеется необходимый минимум инструмента. Конструкция изделия имеет стандартную схему, поэтому профилактика и проведение ремонта не представляет сложностей.

Особое внимание пользователь должен обращать на целостность внутреннего покрытия, где применены современные материалы, в состав которых входят титан, серебро укрепляющие эмали, стеклокерамика и другие высокотехнологичные добавки.

Подготовка к ремонтным работам

Перед тем, как разобрать водонагреватель Аристон для ремонта, необходимо изучить конструкцию изделия, подготовить нужный инструмент, а также различные приспособления. Чтобы устранить механические повреждения, например, протечку воды, вам потребуются:

• набор ключей или один малый разводной;
• набор различных переходников;
• новый обратный клапан.

При возникновении неисправностей с электрической частью, надо приготовить мультиметр.

К подготовке относятся и такие работы: отключение прибора от домашней электрической сети, слив воды из бака. Бак в водонагревателе Аристон состоит из таких основных компонентов:

1. Нагревательный элемент.
2. Терморегулятор — предназначен для контроля установленной температуры, а также для регулировки режима нагревания.
3. Реле, которое управляет включением или отключением ТЭНа.
4. Специальный анод — он обеспечивает защиту внутреннего покрытия от воздействия коррозии.
5. Предохранительный клапан — регулирует внутреннее давление при нагревании воды.
6. Сигнальные лампочки в бюджетных моделях (они должны включиться при подаче тока) или электроника для более дорогих изделий.

Домашнему мастеру стоит подробно изучить инструкцию перед началом профилактики или мелкого ремонта, чтобы свободно ориентироваться.

Основные неисправности

Как утверждает статистика, во время эксплуатации бойлера Аристон могут проявляться такие типовые неисправности:

• нет нагрева воды — перегорел ТЭН;
• требуется замена термостата;
• анод из магния полностью израсходовал назначенный ресурс;
• образовался большой слой известковой накипи тэнов.

При возникновении этих неисправностей, кроме второго варианта, вам необходимо полная разборка изделия.

Нет абсолютно никакой разницы, какого объема у вас стоит водонагреватель Аристон — 50 или 100 литров, процесс демонтажа будет идентичен.

Термостат водонагревателя Аристон

Производим демонтаж

Каждый владелец водонагревателей Аристон должен знать, что при замене термостата, реле и предохранительного клапана не требуется демонтаж бака. Слив воды и полная разборка бойлера производится только во время профилактических работ и при замене перегоревшего ТЭН.

Разборка изделия подразделяется на стандартные этапы:

1. Отключить водонагреватель от домашней электросети.
2. Слить воду из бака.
3. Демонтировать фланцы, осуществить доступ к внутренней части водонагревателя.

Прежде чем разобрать изделие, надо удостовериться, что оно отключено от сети: если нагреватель запитан отдельной линией, то надо отключить автоматический выключатель, если же просто через шнур, то просто вытащите вилку из розетки.

Некоторые читатели могут удивиться: зачем так часто акцентировать эти моменты? Но статистика утверждает, что при домашнем ремонте или когда производится замена перегоревших деталей, весьма часто мастера, пренебрегающие техникой безопасности, получают электрические травмы разной тяжести.

Только после обесточивания можно начинать демонтаж бойлера Аристон своими руками:

• открутите крышку, которая крепится винтами;
• перед началом демонтажа сфотографируйте расположение, чтобы ничего не перепутать при сборке;
• отсоедините трехжильный кабель, первые два провода — фаза и ноль были подключены к термостату, поэтому можно осторожно его вынуть.

Все работы по электрической части успешно закончены, можно начинать слив воды из бака.

Извлечение термостата

Удаление воды

Если первоначальный монтаж водонагревателя был выполнен мастером из сервиса, то он должен был установить специальный тройник с краником слива и вкрутить в него штуцер. Довольно удобное приспособление — пользователь легко подсоединяет шланг, как показана на фото, и сливает в ванную воду. При отсутствии специального приспособления вода удаляется подсоединением шланга напрямую к патрубку изделия.

Надо знать! Для уравновешивания наружного и внутреннего давления необходимо открыть кран с горячей водой.

Слив воды может длиться несколько минут, если емкость нагревателя до 50 литров, а когда у вас стоит Аристон на 80 литров — ожидание затянется до 30 минут и более.

Шланг со штуцером

Открываем доступ внутрь

Все модификации изделий под маркой Ariston имеют овальный фланец, на котором установлены тены, анод из магния и трубка с термостатом внутри. На корпус фланца снизу одевается прокладка из эластичной резины для обеспечения герметичности. Фланец закреплен П-образной планкой, которая фиксируется гайкой.

Откручиваем гайку, аккуратно вталкиваем фланец внутрь, поворачиваем и извлекаем наружу. Далее осуществляется замена вышедших из строя деталей и очистка поверхностей от солевых и известковых отложений.

Внимание! Нельзя делать усилия во время очистки емкости бойлера: со временем она становится тоньше из-за воздействия коррозии. Когда проводите профилактическое обслуживание, то тонкую накипь желательно не зачищать.

Удалите лишний мусор на дне бака, визуально осмотрите резиновый уплотнитель, если все в порядке, то его не меняйте — стоит очень дорого, да и достать новый очень трудно. Демонтаж и последующую сборку может делать самостоятельно любой пользователь без наличия специальной подготовки. В помощь прилагаем это видео:

Статистика эксплуатации аналогичных нагревателей позволяет сделать вывод: регулярные осмотры износа анода из магния, очистку ТЭН, профилактику внутреннего покрытия бака надо делать обязательно и регулярно, этим вы существенно продляете срок службы изделия.

Признаки неисправности

Многие модели водонагревателей оборудованы электронным табло, на котором высвечиваются коды разных ошибок. Расшифровать их можно при помощи инструкции. Визуально пользователь может определить такие неисправности:

• не включается изделие — сработал автомат защиты;
• вода очень горячая — перегорел терморегулятор;
• образуются потеки в нижней части бака;
• если когда происходит включение изделия, нагревается вилка — это сигнал о том, что мала мощность розетки.

Некоторые пользователи не подозревают, что бойлер может не включаться по причине обгорания контакта в розетке, что свидетельствует о ее малой мощности или отсутствии заземления.

Причины поломки

Любой отказ надежной бытовой техники могут спровоцировать такие причины:

1. Образование большого количества накипи на ТЭН.
2. Скачки напряжения в электрической сети способствуют отказу электроники.
3. Уменьшается поток воды из-за засорения фильтра и обратного клапана.

Чтобы реанимировать технику вам понадобятся запасные детали, очистка ТЭН и промывка внутренней части бака.

</index>В продолжение темы:Подписывайтесь, и в вашей ленте ВК будет все самое интересное о технике:Расчет потребленияэлектроэнергии техникойРассчитатьx25.05.2019Как правильно выбрать постельное белье с подогревомОбогреватель23.03.2019Электрическая печь для организации финской сауныОбогреватель16.03.2019Как правильно рассчитать печь для бани или сауныОбогреватель

Извините. Данных пока нет.

Ваше мнение Загрузка …Обзоры техникиКалькуляторрасчетаэлектроэнергииРассчитатьИспользуемые источники:

• https://glav-dacha.ru/nakopitelnyj-vodonagrevatel-ariston/
• https://kvanta.ru/vodonagrevateli/vodonagrevateli-ariston-shema-i-printsip-raboty-populyarnye-modeli-i-shema-podklyucheniya
• https://teplo.guru/vodonagrevateli/ariston-remont-svoimi-rukami.html
• https://1popechi.ru/elektro/sxema-podklyucheniya-vodonagrevatelya-ariston.html
• https://tehnika.expert/klimaticheskaya/vodonagrevatel/ariston-remont.html
