Внутри отапливаемой комнаты должна быть постоянно комфортная для человека температура воздуха. С этой целью в проект обогрева помещения включается термоголовка для теплого пола водяного.
Элемент в процессе функционирования непрерывно отслеживает градус воды или антифриза в системе, проводит корректировку интенсивности циркуляции.
Термоголовка и термоклапан – неотъемлемые части конструктивного узла. Без клапана системе не обойтись, поскольку он управляет работой термостата и его чувствительностью к колебаниям тепла в воздухе снаружи или в воде внутри контура. Функции узла с термоагрегатами – отсекающие или смешивающие.
Термоголовка для теплого пола водяного крайне необходима, поскольку теплые полы – низкотемпературные системы, а попадание в них слишком горячей воды испортит контур и вызовет сбой работы.
Как выбрать термоголовку?
В системе нагрева напольного покрытия есть миксерный узел, важнейший элемент, отвечающий за изменение параметров греющего контура. Это связано с тем, что влага с отопительного оборудования поступает в трубопровод слишком горячей, порой до 90 градусов тепла, а внутри стяжки может быть только максимум 40 градусов тепла.
Чтобы не перегреть систему, на заслонке обустраивается термоголовка, поддерживающая допустимые параметры теплоносителя. Смеситель отвечает за сведение температур разных потоков, в итоге в водяной контур поступает антифриз или вода нужной и допустимой температуры.
Термоклапан системы отопления
Термоголовка устанавливается строго горизонтально и имеет в составе специфический измеритель, передающий в электропривод сигналы о закрытии или открытии клапана. Гидроклапан имеет три хода для теплоносителя, из которых два используется для подачи воды в смеситель, а третий отвечает за подачу общего потока в трубопровод.
Блок изготавливается из нержавейки, поскольку работать устройству приходится в постоянно влажной среде и есть риск образования коррозии. В рабочем режим полы чутко отвечают на изменения тепла в помещении, автоматически регулируя подогрев циркулирующей жидкости внутри.
Как работает термоголовка?
Терморегулятор состоит из механизма с термодинамическими параметрами, основанными на элементарных физических качествах вещества – расширении при высоких температурах. В корпусе термоголовки есть специальная емкость с веществом, отвечающим на нагрев, а под ней – толкатель для клапанного штока.
Термоголовка для теплого пола работает следующим образом:
- Внутри термостата находится сильфон с твердым или жидким веществом. Стенки его сделаны гофрированными, что дает емкости способность к растяжению;
- Когда повышается градус, сильфон расширяется, стенки растягиваются и давят на клапанный шток. Баланс системы поддерживается пружиной;
- Когда сильфон остывает, его размеры восстанавливаются и перестают оказывать давление на шток.
Термоголовка для теплого пола продается отдельно или с вентилем в комплекте. Покупка комплекта оптимальна, потому что в таком случае резьба и посадочные места кранов и головки идеально совпадают.
Комплектация производится разными типами вентилей, поэтому бывают прямыми или угловыми термоголовками. Выбрать нужный вариант можно по конфигурации отопительной системы.
Виды термоголовок
По веществу в сильфоне термоголовки бывают газовые, жидкостные или на парафиновой основе. Жидкостные – инерционные, работающие медленнее, долго нагревающиеся и остывающие, но самые точные.
Газовые имеют большую погрешность и уязвимы для сквозняков. Внутри головки есть мнемосхема, на которой отмечены зоны с температурами.
Термоголовка может управляться механически или электронно. Ручные, с механическим управлением, имеют радиальную шкалу с отметками по 2…5 градусов. Поворот ручки увеличит расстояние между элементами и повысит давление на шток.
Электронные устройства управляются дисплеем, а на шток давит электропривод. Такое оборудование дороже, но отличается высокой точностью.
Термостат контактирует с поверхностью несколькими способами, поэтому термоголовка может быть накладной, с воздушным датчиком или погружного типа.
Терморегулятор нагревается на месте фиксации, а накладные и воздушные соединяются с датчиком запаянной трубкой капиллярного типа. Сильфон расширяется от нагрева баллончика, расположенного дистанционно – такие агрегаты используются в теплых полах.
Изменение рабочих режимов теплого пола
Терморегулятор – эффективное решение для отслеживания температуры воды в греющем контуре. Этот способ недорог и доступен практически каждому владельцу. Котел нагревает воду до 90 градусов, а в полы должна поступать вода с температурой в два раза ниже.
Нужного градуса можно достигнуть благодаря термостатической головке:
- Подача горячей воды кратковременно – вода заполняет трубопровод, подача заканчивается до момента ее остывания до приемлемой температуры;
- Постоянная подача воды с подмешиванием прохладного теплоносителя из возвратной трубы.
Периодическая кратковременная подача
При кратковременной подаче воды система работает на небольшом пространстве – ванная, керамический пол в туалете, душевая и другие места. В месте подачи работает клапан с двумя ходами, датчиком пола выносного типа и термоголовкой.
Как только контур заполняется теплоносителем, срабатывает датчик, поток перекрывается клапаном. Через некоторое время стяжка остынет, клапан вновь откроется и систему заполнит горячая вода. Эта схема экономична и может заменить блок смесителя.
Для теплых полов разработаны специальные термоголовки из RTL-серии, без выносного датчика. Их устанавливают на обратку для поддержания заданной температуры воды без зависимости от прогрева полов. Устанавливая эту модель терморегулятора, автоматика меняет пороговые значения тепла (не более 40 градусов тепла).
Особенность монтажа – установка в исключительно горизонтальном положении. Специалисты из г. Москва не рекомендуют ставить значения воды в полах ниже, чем градус тепла в комнате.
Периодические кратковременные впрыски воды в контур позволяют сохранить стабильное движение по контуру теплоносителя без перегрева системы.
Постоянная подача теплоносителя
Постоянная подача воды требует монтажа трехходового клапана в систему, дополненного датчиком пола и термоголовкой. С использованием тройника делают подводку от обратки к третьему ходу смесительного агрегата. Выход на прямую подачу воды должен быть всегда открыт, поэтому клапан должен быть установлен профессионально и правильно.
Специалисты рекомендуют ставить термоголовку на трехходовой клапан с использованием буксы запирающего типа. Когда датчик нагревается, смещается шток клапана и внутри образуется просвет. В этот просвет поступает прохладная вода из возвратной линии.
Такая последовательность работ позволяет теплоносителю стабильно поступать в контур, при этом температура остается в допустимых пределах. Из-за непрерывности потока напольное покрытие быстро нагревается до 28 градусов тепла и остается комфортным для владельца, а контур не перегревается.
Трубы и стяжка прослужат дольше из-за отсутствия чрезмерно высоких температур. Подмес холодного теплоносителя важен для обогрева больших помещений, где нужна комфортная температура.
Как же приятно зимой ходить по теплому полу и не бояться замерзнуть – особенно важен такой тип отопления в доме, где растут дети. Теплый пол – это удобная альтернатива классическому или электрическому отоплению в доме. Еще совсем недавно представить нечто подобное было невозможно, но техника быстро дошла и до этого, ведь сегодня подобные системы доступны каждому человеку.
Роль термоголовки
Теплый пол – это самостоятельно установленная система отопления, которая обеспечивает теплым воздухом жилое помещение. Устройство бесперебойной работы подразумевает серьезные требования и к установке оборудования, и к эксплуатации. За ответственность бесперебойного обогрева водяного теплого пола отвечает термоголовка. Она же и является стабильным индикатором температуры, которую необходимо держать под контролем.
Принцип работы термоголовки
Правильное смешивание горячей и холодной воды в идеале должно соответствовать показаниям датчика.
Существуют стандарты, которые включают в себя степень нагрева внутри системы до 90 градусов, в то время как сам пол не должен быть выше показателя 40 градусов. Оптимальная рекомендуемая температура – 22 градуса. Исправная работа термоголовки является залогом бесперебойной работы всей системы.
Преимущества и недостатки
Такой обогрев имеет ряд неоспоримых преимуществ, среди которых на первом месте стоит дешевая эксплуатация. Теплый пол обогревает всю комнату по сравнению с навесными электрическими батареями, при эксплуатации которых нагретый воздух поднимается, а пол, по сути, остается холодным.
Подобный отопительный прибор не нарушает баланс влажности воздуха в помещении, что является также неоспоримым плюсом.
Теплый пол не обладает какими-то критическими недостатками, но некоторые нюансы стоит все-таки учесть. Трудоемкость монтажа предъявляет серьезные требования к подготовке площади. Серьезным неудобством может послужить протечка трубопровода во время эксплуатации, ведь в случае ремонта придется вскрывать напольное покрытие. Такой пол нельзя установить в труднодоступных местах (на лестнице или в небольших помещениях), что требует дополнительного отопительного оборудования.

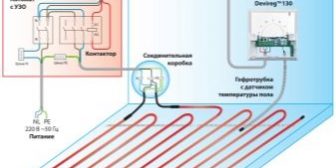

Особенности системы
За стабильное нагревание температуры пола отвечает термоголовка, которая устанавливается на клапане.
Обычная система включает в себя трубы, термоизоляцию, термоголовку с датчиком, элементы крепления, рантовую ленту, аксессуары для минимизации швов, коллекторы с фитингами и иногда дополнительный пакет насосной группы. Функционирование теплого пола осуществляется в смесительном узле. При поступлении в систему обогрева вода смешивается, чем достигается определенный уровень температуры.
Функция термического клапана
Термоголовка и термоклапан являются неотъемлемым элементом механизма радиаторного отопления. При подключении системы на клапан приходят показания температуры, которые можно регулировать. Сегодня распространены двухходовые и трехходовые клапаны. Термоголовка и термический клапан – это «сердце» теплого пола.
Монтаж
Установка теплого пола – дело хлопотное и, как может показаться сначала, затратное. Однако впоследствии выгода и польза очевидна. Как показала практика, при эксплуатации такая система оказывается дешевле и практичнее других видов, но при этом монтаж обойдется дороже, чем для других систем. Все затраты окупятся, и в итоге отопительный сезон поможет сэкономить до 20%. Доверить монтаж такого пола лучше квалифицированным специалистам, что может гарантировать безопасность.
Советы по выбору
Лучше всего приобретать готовый комплект, в который уже входят все краны и другие необходимые комплектующие. Для разных объемов площади есть свои системы укладки, поэтому метод установки оборудования для маленькой квартиры не подойдет для большого дома.
При правильной установке такой пол не должен быть виден под паркетом. Стоит учесть, что чем больше функций программирования теплого пола, тем он будет дороже. Например, для разных комнат можно выбрать, соответственно, разные температуры.
При выборе той или иной схемы обогрева всегда необходимо учитывать объем обогреваемого помещения.
В целях экономии под шкафами, диванами и другими видами мебели пространство не утепляют.
Нужно тщательно выбирать материал теплоизолятора, от которого во многом зависит долговечность системы – пеноплекс и пенопласт являются самыми распространенными вариантами.
Правила установки
При несоблюдении правил установки механизма возможна некорректная работа или полный выход из строя системы. Как заявляют производители, при правильной установке и эксплуатации теплый пол может прослужить до 50 лет его владельцу, поэтому к такому приобретению важно подходить основательно.
Отзывы
Многочисленные отзывы говорят о том, что водяная система отопления является популярной в силу своей экономичности и доступности. Среди факторов и критериев выбора люди подчеркивают безопасность по сравнению с электрическими системами.
Среди распространенных производителей можно отметить бренды WOLF, ACV, VAILLANT, CTC. Трубы и другие комплектующие на рынке предлагают такие компании, как OVENTROP, WIRSBO, UNIVERSA, AQUATHERM и PURMO.
О том, какая функциональная роль термоголовки в системе управления теплым полом, смотрите в следующем видео.
Обустройство эффективного теплого водяного пола предъявляет серьезные требования к обеспечению его бесперебойной работы в соответствии с нормативными показателями. Одной из деталей, содействующих выполнению этой задачи, является термический клапан.
Термоголовка с погружным зондом
Особенности, функционал
Функционирование всей конструкции водяного пола базируется в смесительном узле, который исполняет важную роль регулятора температуры теплоносителя. Это обусловлено тем фактом, что от отопительного оборудования вода подается с достаточно высокой степенью нагрева – до 90°С, а на поверхности пола этот показатель не должен быть выше 40°С.
Функционирование системы водяного теплого пола
За сохранение стабильного значения температуры теплоносителя несет ответственность термоголовка, которая устанавливается на клапане. В смесителе происходит перемешивание жидкостных потоков, идущих с высоким нагревом с подачи и охлажденных из обратки или водопровода, что позволяет направлять в водяные контуры теплоноситель с нужной температурой.
Термоклапан, находящийся в смесительном узле, подает в контуры воду с температурой, указанной в настройках. Он может быть двух- или трехходовой.
Трехходовой клапан
По конструкционному решению трехходовой клапан имеет три отверстия, два из которых служат для поступления смешиваемых водяных потоков, а третий отводит теплоноситель в систему водяного контура. Схема обвязки предусматривает на обратке разветвление, позволяющее излишки охлажденного теплоносителя отправлять в водонагревательное устройство.
Строение трехходового термостатического смесительного клапана
Корпус трехходового клапана изготавливается из материалов, устойчивых к коррозии, например, из бронзы. К основной детали этого устройства относится термоголовка, которая устанавливается на шток через специальную буксу.
Она во время функционирования теплого пола реагирует на окружающую температуру, изменяя расположение буксы и регулируя в соответствии с выставленными значениями степень нагрева воды на выходе.
Для считывания температуры термоголовка оснащена датчиком, передающим сигналы приводу, который в зависимости от полученных значений закрывает или открывает клапан. Монтируется он так, чтобы термоголовка занимала горизонтальное положение. При длине трубопровода свыше 40 метров для прогонки воды по контурам устанавливается циркуляционный насос.
Двухходовой клапан
Схема обвязки удобного в эксплуатации теплого пола с трехходовым клапаном привлекательна его универсальностью. Но следует учитывать, что для небольших обогреваемых помещений можно использовать более дешевый двухходовой клапан, в конструкции которого также имеется термоголовка, оснащенная датчиком. Это устройство подает охлажденный теплоноситель постоянно, а горячая жидкость поступает по мере необходимости.
Смесительный узел для тёплых полов на двухходовом клапане Подобная схема с двухходовым клапаном практически лишена риска перегрева системы. Поскольку пропускная способность меньше, чем у аналога, то регулирование температуры проводится достаточно плавно. Регулируется она в соответствии с показаниями, поступающими с выносного датчика, через который подается горячий теплоноситель от котла. Остывшая вода из обратки движется через балансировочный клапан.Схема узла с двухходовым клапаном
После смешивания жидкость с установленной температурой, контролируемой датчиком, подается на коллектор. На обратном контуре дополнительно ставятся два обратных клапана, не позволяющие потоку двигаться в возвратном направлении.
Ограничитель возвратной температуры
Регулятор Unibox Rtl Oventrop, ограничивающий степень нагрева обратного потока, применяется на незначительной площади теплого пола < 20 м2. Диапазон нормируемой температуры составляет 20-50°С и зависит от показателя, устанавливаемого посредством термоголовки, благодаря чему степень допустимого нагрева поддерживается автоматически.
Регулятор для водяного теплого пола Unibox Rtl Oventrop
Подобная схема предполагает проводить установку Unibox Rtl Oventrop так, чтобы теплоноситель при циркуляции прошел весь контур теплого пола и только потом – через Rtl-регулятор.
Принцип его работы отличается от функционирования смесительного узла, где для достижения необходимой температуры происходит перемешивание жидкостных потоков с разной степенью нагрева, регулируемое клапаном.
При использовании регулятора Rtl при поступлении воды в петли теплого пола не происходит смешивания, то есть при подключении к радиаторному отоплению теплоноситель сразу движется в обогревательный трубопровод. Задача Rtl-вентиля, встроенного в регулятор, состоит в нормативно установленном ограничении температуры жидкостного потока уже на выходе из труб водяного контура.
Подобная обвязка предполагает подачу горячего теплоносителя порциями, благодаря чему перегрева не возникает. Также способствует сглаживанию температуры инерционная стяжка.
Конструктивные размеры клапанов Rtl
При оборудовании системы водяного обогревательного контура клапаном Rtl следует учитывать, что выставляемая на ограничителе жидкостного потока, идущего обратным потоком, температура не должна быть ниже значений воздуха в помещении.
Если это требование не соблюдается, то возможно возникновение нестабильного некорректного функционирования Rtl регулятора.
Конструктивно он состоит из корпуса, ограничителя предельного хода штока, а также жидкостного датчика, благодаря которому осуществляется передача данных о температуре проходящего потока для поддержания заданного значения нагрева в автоматическом режиме.
Схема регулирования водяного теплого пола
Открывается Rtl клапан только в случае, если максимальное значение не было достигнуто. Также используется подобный регулятор при оборудовании теплого водяного контура комбинированного типа, когда теплоноситель поступает параллельно в радиаторы и в систему.
Видео: Простой способ регулировки температуры теплого пола
Важным элементом, влияющим на бесперебойную работу современной системы отопления, является термоголовка для теплого пола. Она используется в сочетании с клапаном для перемешивания горячего и охлажденного потоков теплоносителя с целью регулирования температуры в водяных контурах.
Вся система функционирует, благодаря смесительному узлу. Это связано с тем, что от котла вода поступает подогретой до 90С, а показатель поверхности пола не должен превышать 40С.
Принцип действия смесителя с двухходовым клапаном
Термоголовка с датчиком для теплого пола подключается к системе с двухходовым клапаном. Через него подается горячая вода из котла в смесительный узел.
Датчик определяет температуру теплоносителя, подаваемого на обогрев пола, и при ее большой величине клапан термоголовки отсекает подачу из котла. Циркуляция будет происходить по внутреннему контуру, пока вода не начнет остывать. При достижении заданного минимального значения температуры теплоносителя от датчика поступает команда на подачу горячей воды и она снова начинает смешиваться с обратной.
Небольшая пропускная способность двухходовых клапанов обеспечивает отопление помещений площадью не более 200 м2.
Качественное регулирование температуры теплого пола
Способ заключается в смешивании горячей воды, поступающей из котла, с остывшим теплоносителем, возвращающимся обратно на подогрев. Для этого применяется трехходовой клапан с термоголовкой для теплого пола. В результате на отопление подается вода с заданной температурой.
Термоголовка соединяется со штоком вентиля через буксу, запирающую вход к месту ее подключения. По сигналу температурного датчика шток с двумя тарельчатыми клапанами перемещается. При этом проход для одного потока открывается, а для другого закрывается, в результате чего изменяется температура теплоносителя, подаваемого в контур отопления.
Типы датчиков температуры
Выносной датчик температуры представляет собой баллончик с газом. Он связан с сильфоном термоголовки капиллярной трубкой. При повышении температуры давление внутри баллончика увеличивается и передается через сильфон на перемещение штока, который прикрывает подачу горячей воды через клапан. Когда температура воздуха снижается, происходит увеличение подачи теплоносителя.
Управление температурой нагревающей среды происходит в смесительном узле, состоящем из клапана, термоголовки и насоса. Регулирование производится непрерывно, а смешивание потоков осуществляется внутри клапана.
Управление может производиться вручную, поворотом крышки термоголовки со шкалой. В положении «1» потоки подаются в одинаковых количествах. Регулировка является грубой, поскольку расход тепла на отопление является переменной величиной. Более точное управление производит термоголовка с выносным датчиком для теплого пола, находящимся внутри обратного коллектора. Способ является одним из самых эффективных, хотя и дорогим по применяемому оборудованию.
Количественное регулирование температуры теплого пола
Распределительная гребенка или коллектор представляет собой узел, обеспечивающий правильную работу системы теплого пола. При этом теплоноситель распределяется по контурам не обязательно равномерно, а согласно заданным режимам. Гребенка нужна в случае, когда их количество больше двух. Соотношение потоков теплоносителя устанавливает на каждом контуре термоголовка для теплого пола.
Простейшим способом является количественное регулирование температуры теплого пола, через изменение расхода теплоносителя. Потоком на каждый контур управляет термоголовка для теплого пола RTL. Она поддерживает заданную температуру воды на выходе каждой петли. Датчиком является сильфон, заполненный термочувствительной жидкостью. Положение тарелки клапана зависит от ее температуры и настройки наружной крышки со шкалой.
Термоголовка для теплого пола воспринимает температуру воздуха в помещении и в зависимости от ее величины и ручной настройки максимального нагрева теплоносителя. Верхний и нижний уровень диапазона регулирования ограничены стопорными зажимами.
Модель может иметь внутреннюю или наружную резьбу, с помощью которой она прикручивается к трубе.
Как работает термостатическая головка?
Заданная температура теплоносителя устанавливается на шкале головки (фото ниже).
Таким образом, термостатический вентиль регулирует температуру воды, проходящей через контур теплого пола при постоянном расходе. Меняется только соотношение горячей жидкости и остывшей.
Режим обогрева пола
Сколько жидкости проходит через контур показывает ротаметр, установленный на коллекторе подачи. Термоголовка для водяного теплого пола устанавливается на коллекторе обратки.
Давление в системе создает центральный циркуляционный насос котла отопления. Чтобы он смог продавить все петли, длина каждой должна быть не более 60 м.
Выносная термоголовка для теплого пола
В системе теплого пола с автоматическим управлением за температурой воздуха в помещениях следят терморегуляторы, связанные с контроллером. Выносной комнатный термостат подает сигнал на сервопривод, который управляет вентилем коллектора. Кроме того, контроллер обладает следующими функциями:
- реагирование на показания датчиков, в том числе и снаружи дома;
- организация режимов отопления определенных помещений;
- отключение и включение отопления в отдельных комнатах в разное время;
- работа с дистанционным управлением через GSM связь.
Затраты на автоматизацию со временем окупятся, поскольку она дает возможность экономить до 20 % средств, расходуемых на отопление.
Выбор системы теплого пола
Для одного небольшого помещения следует выбрать простейшую схему теплого пола с двумя отсечными вентилями и клапаном со встроенным термостатом. Вручную устанавливается максимальная температура воды в контуре и термостатическая головка будет управлять клапаном в зависимости от температуры в помещении.
Если в доме оборудован контур радиаторов, а теплый пол является дополнительным, для него необходим узел смешения. Он состоит из трехходового клапана, термоголовки и насоса. При высокой температуре в доме обратка перекрывается и внутренняя циркуляция происходит по трубам теплого пола. Как только теплоноситель начнет остывать, снова откроется клапан и горячая вода поступит в смеситель.
При использовании теплого пола в качестве основного отопления его разбивают на зоны, каждая из которых управляется по простым схемам. Можно оборудовать один большой узел смешения для всех контуров. Здесь понадобится контроллер, устанавливающий границы температуры теплоносителя по помещениям.
Заключение
Термоголовка для теплого пола — необходимый элемент в системе низкотемпературного отопления. Вместе с термостатическим клапаном она является ключевым элементом системы, обеспечивая эффективное использование теплоносителя и экономию топлива. Их оба устанавливают, когда в этом есть необходимость. Если спроектировать правильную схему, теплый пол можно установить своими силами. Разработку и монтаж сложной системы лучше доверить специалистам.
Сделать схему теплого пола проще и дешевле помогут регуляторы обратного потока – RTL-краны. Самые известные фирмы, выпускающие оборудование для отопления, предлагают потребителям свои термостатические RTL-краны, — ограничители потока для теплого пола. В чем особенности такой регулировки температуры, — рассмотрим далее. Также, — как обычно регулируется температура теплого пола и какая она нужна….
Какая температура должна быть
Наибольшей комфортной температурой теплого пола считается 28 градусов. Комфортная температура для длительного применения настраивается индивидуально по предпочтениям. Но обычно она ниже, — 22- 26 градусов, чтобы покрытие полов «стало незаметным».
В отдельных помещениях, где не присутствуют постоянно, обычно неплохо, если температура будет несколько больше, – до 32 градусов. Это прихожая (веранда), туалет, ванная.
Чтобы поддержать температуру на заданном уровне применяются два разных способа.
Способы поддержания температуры теплого пола
Объем должен быть таким (скорость движения должна быть такой), чтобы на выходе из контура температура жидкости не уменьшилась больше чем на 10 градусов. Тогда в пределах контура разница температур будет незначительной и малозаметной. Например, в контур подается 45 градусов, на исходящей будет 35 градусов. А температура поверхности может быть 28 градусов.
Второй способ заключается в том, чтобы подавать жидкость большой температуры, но прерывисто, порциями. Порция горячей жидкости довольно быстро (за несколько минут) заполняет контур, после чего ее движение останавливается.
Жидкость остывает и отдает энергию стяжке. Теплоемкая стяжка постепенно поглощает и рассеивает энергию, не перегреваясь в месте нахождения трубопровода. Как только теплоноситель остывает до заданного значения, в контур снова подается порция горячей воды.
Например, в контур может подаваться жидкость 75 град, а ее замена будет производиться после остывания до 30 градусов. Вследствие распределения тепла в массивной стяжке на поверхности пола будет все время поддерживаться около 28 градусов.
Схема регулировки температуры смесительным узлом
Чтобы регулировать температуру по первому способу, поддерживая значительную скорость движения жидкости, нужно установить смесительный узел, в котором вода подготавливается до заданной температуры.
Теплоноситель с котла поступает 65 – 80 градусов. Чтобы уменьшить температуру до требуемых 40 -50 градусов, устанавливают узел смещения, который часть обратки с теплого пола с температурой 30 — 35 градусов подает на вход в контура. В результате на входе термостатической головкой, регулирующей соотношение входящих потоков, поддерживается заданная температура, например, 45 градусов.
Такую схему не сложно собрать самостоятельно, что будет дешевле. Основа – трехходовой клапан, шток которого регулируется термоголовкой. Управляющий элемент термоголовки целесообразней установить на другой ветви. Место установки насоса и трехходового клапана (подача/обратка) значения не имеет. Но насос обязательно должен устанавливаться в контуре коллектора теплого пола (за трехходовым клапаном по подаче), иначе трехходовой клапан работать не будет.
Настраивая термоголовку на определенную температуру обратки, мы можем задавать температуру теплых полов в широком диапазоне.Но для получения более холодных контуров остается только уменьшать скорость движения в них теплоносителя с помощью регулировочных кранов на коллекторе.
Схема регулировки температуры теплых полов ограничителями потока
Второй способ порционной подачи горячей жидкости в контуры теплого пола осуществляется с помощью термостатических кранов RTL (регуляторов потока). Смесительный узел не применяется – в контур подается теплоноситель высокой температуры, которая нужна для радиаторной сети.
На обратке каждого контура устанавливается кран RTL с термоголовкой RTL, который открывается при остывании жидкости до заданной температуры. Как только температура проходящей жидкости повышается больше заданного значения (контур наполнился горячей водой), кран почти полностью перекрывает ее движения до ее остывания.
Эти краны устанавливаются только на обратку, чтобы оперативно реагировать на изменение температуры в контурах. Фактически краны RTL регулируют поток, – количество в единицу времени (литр/минуту). Они работают в зависимости от теплопотерь каждой комнаты (контура, участка стяжки ограниченного температурными швами), в зависимости от того насколько быстро остывает стяжка.
Особенность конструкции кранов RTL и унибоксов RTL
В кране RTL имеется латунный или медный сердечник, который плотно соприкасается с таким же сердечником устанавливаемой термоголовки RTL, поэтому температура весьма быстро передается на ее рабочее тело.
Термоголовка RTL реагирует только на температуру жидкости. Если она превышает заданный регулировкой уровень, кран перекрывает поток.
Термоголовка RTL с виду весьма похожа на обычные термоголовки, которые устанавливаются на радиаторы, и которые измеряют температуру воздуха. Поэтому зачастую возникает недоумение – как головка на коллекторе «по воздуху» регулирует теплый пол в спальне….
Унибокс RTL представляет из себя кран и термоголовку объединенную в одном корпусе, который отдельно можно вмонтировать в стену так, что сверху будет одна крышка с термоголовкой, или без нее. Их предназначение – регулировка одного контура теплого пола, например, на этаже имеется теплый пол только в санузле. Применение унибоксов экономически выгодно, так как нет необходимости устанавливать смесительный узел только для одного контура.
Но конструкция может включать в себя не только RTL-головку, но и воздушную термоголовку, чтобы заодно контролировать и температуру воздуха в маленьком отдаленном помещении, где теплый пол может быть единственным отопительным прибором.
Где выгодно применять RTL-регулировку потока в отопительных системах
Конструкция RTL-коллектора весьма компактна. Отсутствуют насос и смесительный узел, а сам коллектор обратки может быть собран из тройников, на входах которых установлены краны RTL с головками. Поэтому эта система целесообразна или незаменима там, где нет места на монтаж объемных конструкций. Например, такое может быть в квартире.
Также система с регулировкой обратного потока весьма выгодна в случае если контуров мало или контур вовсе один. Устанавливать в таком случае целый смесительный узел с насосом просто не выгодно. Применяются унибоксы, о чем сказано выше.
Как применяется RTL-регулировка, в чем ограничения
Контуры теплого пола подключаются к главной подающей магистрали просто параллельно, как ветвь радиаторов или один радиатор. Подача в контур теплого пола осуществляется ответвлением от подающей магистрали. А на обратке из контура устанавливается кран RTL на коллекторе или отдельно стоящий (унибокс), который затем подключается к общей обратке.
Количество контуров с регулировкой обратного потока может ограничивать производительность насоса в котле (в системе).
Следующее ограничение – теплоемкость стяжки. Данная система предназначена для работы с массивной бетонной стяжкой в качестве отопительного прибора, которая может рассеивать высокую температуру от порции воды, не перегреваясь фрагментами поверхностью. Как сделать стяжку с отопительными контурами
Общее ограничение для применения регулировки обратного потока – длина контуров. Длина контура влияет как на соотношение «временая заполнения/время остывания», так и на общее гидравлическое сопротивление данного ответвления от общей сети. Опыт показывает, что при контурах с трубой 16мм система регулировки RTL отлично работает при длине контуров до 50 метров. Если контура были сделаны длиннее – то нужно устанавливать смесительный узел и пользоваться первым способом.
Еще информация – защита котла с помощью смесительного узла
