Виды стяжек для теплого водяного пола и технология их устройства

Когда лучше применять настильную конструкцию?

Условия, требующие использования сухой конструкции теплого водяного пола:

• Ограничена высота помещения. Например, при низких потолках или когда повышение уровня пола не предусмотрено в конкретном дизайнерском (архитектурном) решении.
• Слабые перекрытия. Бетонная стяжка высотой 50 мм весит 250-300 кг на 1 м2, что создает значительную нагрузку на межэтажные перекрытия. Особенно это касается деревянных перекрытий в срубах, щитовых и каркасных домах. Сухая система весит значительно меньше – 25-30 кг/м2.
• Невозможность устройства бетонной стяжки на конкретном объекте. Например, в квартире, на высоком этаже многоэтажного дома, куда готовый бетон доставить (или замесить нужное количество на месте) проблематично.

Достоинства данного варианта обустройства:

• высокая скорость монтажа из-за отсутствия «мокрых» процессов;
• легкий вес (до 30 кг/м²), благодаря чему конструкция не нагружает межэтажные перекрытия и может быть использована в любых типах домов;
• малая толщина (35-60 мм), минимально приподнимающая уровень пола;
• минимальные трудозатраты при сборке;
• выдерживает перепады температур;
• хорошая тепло- и шумоизоляция слоев сухого теплого пола;
• возможность использования во временных строениях и помещениях, так как сухую конструкцию можно быстро собрать, а затем разобрать и монтировать в другом месте.

К недостатку сухого теплого пола относят то, что его элементы боятся влаги и требуют обязательной гидроизоляции.

Настильная система теплого пола бывает полистирольной или деревянной. В полистирольной системе в роли несущего утепляющего материала используются полистирольные маты. В деревянной – готовые модули или полоски (рейки)  из дерева или ДСП. Поверх любого из этих оснований монтируют стальные или алюминиевые пластины с пазами, играющие роль теплораспределяющего слоя. В канавки пластин (ламелей) укладывают греющие трубы. Завершает «пирог» несущий слой из плит ГВЛ.

Начинаете задумываться о системе теплого пола, но не определились, как же выбрать: водяной или электрически? Наш материал вам поможет разобраться в вопросе: https://pol-master.com/tepliy-pol/kakoy-pol-luchshe-vodyanoy-ili-elektricheskiy.html.

Вариант #1 — полистирольная система

Полистирольную систему можно монтировать на сплошное деревянное или бетонное основание. Например, на бетонные плиты или старый деревянный пол. Так как система очень легкая по весу, ее применяют в любых видах домов, в том числе щитовых и каркасных.

Конструкция полистирольной системы

В основе конструкции лежат полистирольные плиты, в которые вкладывают теплораспределительные ламели из оцинкованной стали или алюминия. В пазы пластин монтируют нагревательные трубы. Жесткость конструкции придают 2 финишных слоя листов ГВЛ, уложенных в шахматном порядке. Минимальная высота полистирольной системы составляет 50 мм (сравните: минимальная высота бетонной конструкции теплого пола – 80 мм).

Полистирольные плиты, применяемые в системе, могут быть гладкими или иметь выступы-бобышки.

Гладкие полистирольные плиты – это либо обычный пенопласт с повышенной плотностью (ПСБ-С-35 или ПСБ-С-50), либо экструдированный полистирол (например, пеноплекс). Для систем сухого теплого пола используют листы толщиной 10-40 мм. Так как изначально эти плиты гладкие, для укладки в их толщу теплораспределительных пластин, выполняют ручное вырезание пазов.

Полистирольные маты с выступами-бобышками больше подходят для сооружения сухого теплого пола. На их поверхности расположены выступы в виде кубиков или цилиндров высотой 20-25 мм. В пространство между ними закладывают металлические пластины с трубами. Благодаря выступам, пластины и трубы надежно фиксируются на матах, не сдвигаясь в процессе эксплуатации. На боковых поверхностях матов предусмотрены специальные монтажные замки, позволяющие соединять элементы в одно сплошное поле. Для упрощения подгонки матов друг к другу, на швы нанесена разметочная линейка.

Еще один важнейший элемент полистирольной настильной системы – металлические пластины. Они могут быть изготовлены из алюминия или оцинкованной стали. Пластины, перенимая тепло от греющих труб, передают его на финишное покрытие пола. Благодаря этому создается сплошное тепловое поле, пол нагревается равномерно.

Монтаж теплого пола на полистирольных матах с выступами

Алгоритм создания полистирольной конструкции такой:

• Поверхность пола очищают от мусора.
• Выравнивают поверхность при превышении допустимой нормы перепада уровня пола (2 мм/м.п.) Несовершенства бетонных плит устраняют посредством тонкой стяжки, деревянные полы перебирают и заново стягивают.
• На ровной поверхности раскладывают полиэтиленовую пленку толщиной от 200 мкр. Полотна размещают внахлест на 10 см. Стыки фиксируют скотчем. Полиэтиленовая пленка обладает свойствами гидроизолятора, защищающего теплоизоляционный полистирольный слой от влаги.
• По периметру комнаты, впритык к стенам, укладывают демпферную ленту – для компенсации возможного расширения конструкции от тепловых нагрузок.
• На пленке раскладывают монтажные маты, соединяя их по замковой системе. При небольшой толщине матов стыки дополнительно промазывают клеем – для лучшей фиксации.
• Между выступами на матах укладывают металлические пластины.
• В пазы пластин закладывают греющие трубы. В местах изгибов трубы, где она выходит из пластины и опирается только на полистирол, под трубу желательно подложить полиэтиленовую пленку. Это позволит избежать скрипов конструкции пола при его эксплуатации.
• Поверх системы укладывают второй слой полиэтиленовой пленки.
• Для завершения конструкции, полистирольные маты с трубами покрывают листами ГВЛ в 2 слоя. Рекомендуемая толщина – 10 мм. Плиты укладывают и проклеивают в стыках клеем ПВА. Второй слой укладывают на первый в шахматном порядке, чтобы избежать совпадения стыков. Скрепление слоев между собой происходит посредством саморезов.

Монтаж пола с использованием гладких полистирольных плит

При использовании гладких плит пазы на их поверхности для укладки труб вырезают самостоятельно при помощи термоножа (в продаже он может называться прибором для вырезания пазов).

В целом, алгоритм монтажа теплого сухого пола с использованием гладких плит ничем не отличается от аналогичного процесса с применением матов с бобышками. Кроме того, что формировать пазы придется своими руками.

Вначале на полиэтиленовую пленку укладывают полистирольные плиты. Термоножом на поверхности плит вырезают гнутые каналы. Уложив на плиту пластину, по ее ребру проводят термоножом и вырезают первый желоб. Защелкивают в нем пластину. Вплотную к первому ряду укладывают вторую пластину и проводят ножом уже по ее краю. Таким образом ряды получаются строго параллельные, а шаг – одинаковый. Средний расход пластин – 5,5 шт/м2.

В вырезанные пазы вкладывают греющие трубы. Следующие слои – гидроизоляционная пленка, ГВЛ и финишный настил – монтируют так же, как в предыдущей конструкции.

Известный технический термин «пенополистирол» объединяет несколько разновидностей теплоизоляционных продуктов. Отличаются они по характеристикам, сферам применения и способам укладки. В следующем материале поможем вам разобраться, что лучше купить для обустройства теплого пола с конкретными техническими данными: https://pol-master.com/tepliy-pol/penopolistirol-dlya-teplogo-pola.html.

Вариант #2 — деревянная система

Эта система особенно популярна в деревянных домах, с перекрытиями на балках. Существуют конструкции двух типов: реечного и модульного.

Реечная деревянная система

В деревянной системе реечного типа роль опорного слоя играют рейки, вырезанные из досок, ДСП, МДФ или влагостойкой фанеры. Следует использовать изделия толщиной от 20 мм, влажность которых не превышает 10%.

Из деревянных плит вырезают полоски. Для шага труб 150 мм ширина полос должна составлять 130 мм, для шага 200 мм – 180 мм, для шага 300 мм – 280 мм. Из них и будет составляться опорный слой для труб, который укладывают на старый деревянный пол или лаги. В последнем случае можно «сэкономить» на высоте конструкции пола до 20 мм.

Монтаж деревянной системы выполняется по следующей схеме:

• Несущая поверхность очищается, выравнивается. Допускаются неровности не более 2 мм на 1 м.п. пола. При превышении этой нормы пол подлежит выравниванию.
• Для гидро- и пароизоляции на полу раскладывают полиэтилен толщиной 200 мкр.
• По стенам помещения прокладывают демпферную ленту.
• На лаги или сплошную деревянную поверхность укладывают вырезанные планки и закрепляют их с помощью саморезов. Раскладку ведут поперек опорных досок или лаг, строго по плану расположения греющих труб. Вначале, в соответствии с планом, на пол переносят контуры греющих труб, а затем эти контуры с двух сторон обкладывают деревянными опорными планками. Зазор между планками должен составлять 20 мм. Там, где по плану идет закругление трубы, желательно закруглить и опорные планки.
• Между планками вкладывают опорные пластины с пазами, закрепляя их на деревянных планках шурупами. Чтобы равномерно прогревался весь пол, необходимо разложить пластины на 80% его площади.
• Греющие трубы вкладывают в пазы пластин без дополнительной фиксации. Чтобы монтаж проводился проще, рекомендуется на стадии проектирования запланировать укладку труб «змейкой», а не «улиткой».
• Планки с греющими трубами накрывают полиэтиленом толщиной 100-200 мкн. В данном случае этот слой выполняет роль акустической защиты, предотвращающей появление звуковых эффектов во время нагревания и охлаждения труб.
• На пленку укладывают листы ГВЛ толщиной 10 мм в 2 слоя, закрепляя их между собой саморезами. Этот слой является несущим и опорным для финишного напольного покрытия.

Теплый пол очень удобен и практичен, но сама установка системы не так сложна, как правильный подбор напольного покрытия для нее. Поможем разобраться в вопросе и не допустить ошибок в статье: https://pol-master.com/tepliy-pol/pokrytie-dlya-teplogo-pola.html.

Модульная деревянная система

При сборке модульной системы, греющие трубы укладывают не между рейками, а в вырезанные канавки специальных модулей – квадратных плит из ДСП.

Система может монтироваться на старое деревянное покрытие или на сразу на лаги. Сплошное покрытие достигается, благодаря замковому соединению модулей.

Монтаж модульной системы выполняется так же, как и при использовании планок в реечной конструкции. Однако в этом случае процесс выполняется проще и быстрее, так как пазы в модулях уже вырезаны, не требуют расчетов и формирования.

Финишная отделка

Полистирольная и деревянная конструкции теплого пола завершаются несущим слоем ГВЛ. Поверх него укладывается финишное покрытие: ламинат, паркет, линолеум, ковролин, плитка. Выбранное покрытие должно иметь маркировку, разрешающую его использование в системе теплого пола. При выборе керамической плитки необходимо дополнить конструкцию сухого теплого пола еще одним слоем ГВЛ, который приклеивается к предыдущему слою с помощью ПВА.

Содержание:

Если в работе используется гладкий материал без пазов, то их можно вырезать самостоятельно при помощи специального инструмента – термоножа. Иначе его могут называть прибором, способствующим вырезанию пазов. В дальнейшем весь процесс монтажа идентичен полистирольной системе.

Настил напольного покрытия

Когда теплый пол под сухую стяжку следует покрыть напольным покрытием, то его вариант должен быть предназначен именно для системы теплого водяного пола. С этой целью на нем имеется специальная маркировка, указывающая на это. Но в каждом отдельном случае есть свои особенности.

Так, например, для плитки придется дополнительно создать слой плит ГВЛ, которые скрепляются между собой в шахматном порядке при помощи клея.

Возможные ошибки

На первый взгляд покажется, что сухая стяжка под теплый водяной пол очень простая и никаких сложностей возникнуть не может. Но начинающие исполнители могут столкнуться с определенными ошибками, которые приведут к неэффективной работе водяного теплого пола. Чтобы этого избежать предварительно следует произвести расчет теплого пола, как до начала работ, так и после монтажа. Проводимые замеры могут указать на возможные погрешности, которые лучше будет устранить предварительно, чем потом тратить больше сил и средств. Здесь также производиться расчет давления на основание пола.

Стяжка в идеальном исполнении не должна нагреваться выше температуры тела человека. Существуют максимальные температуры, которые может выдержать обычный трубопровод, в зависимости от выбранного материала. Но рекомендуется создавать рабочую температуру не более 55 градусов.

Еще одна возможная ошибка – установка датчиков температуры глубоко в конструкции. Они не могут служить долгое время и периодически выходят из строя, требуя замены. Будет очень трудно их достать и проверить на работоспособность.

Ни в коем случае нельзя спешить в проведении монтажа теплого пола. Лучше проверить выполненный каждый этап и в дальнейшем на протяжении длительного времени пользоваться качественной работой системы. Специалисты рекомендуют даже несколько дней после окончания работы оставить систему в покое. То есть включать ее не следует. Когда все элементы схватятся друг с другом, особенно если применялся при монтаже клей, можно начинать ею пользоваться.

Нельзя экономить на покупке материалов, так как система будет служить очень долго. Вряд ли кому захочется постелить напольное покрытие и спустя год уже его демонтировать для ремонта водяного теплого пола.

Видео:

Видео:

Видео:

Видео:

Видео:

При всей прелести, которой обладают теплые полы, не каждый из нас может себе позволить такое удовольствие. Преимущество системы отопления теплый пол, в сравнении с другими отопительными системами, очевидны. При наличии соответствующих условий монтаж теплого водяного пола можно осуществить своими руками в квартире и в частном доме. Для городской квартиры в данном случае существуют существенные технологические ограничения, тогда как для частных построек технологические возможности для укладки греющего пола гораздо шире.

Водяные полы традиционно укладываются под мокрую стяжку, на основе бетона. Такая технология имеет своим преимущества. Водяные контуры, уложенные в бетон, надежно защищены, да и теплоотдача пола в данном случае существенно увеличивается. Однако подобный вариант имеет существенные недостатки, которые обусловлены технологическими аспектами.

Монтаж мокрой стяжки представляет собой достаточно тяжелый, кропотливый и трудоемкий процесс. Тем более не каждое перекрытие в жилом доме, не говоря о городской квартире, способно выдержать дополнительную нагрузку. Для деревянных построек часто приходится искать альтернативные варианты «слоеного пирога». Одним из таких вариантов является  сухая стяжка, уложенная сверху на теплый водяной пол, разумное и практичное решение проблемы.

Суть технологии «сухая стяжка» на теплый водяной пол

Уже в самом названии кроется суть технологии. «Сухая» — значит легкая, система, оборудованная без добавления воды и пластификаторов. Водяной теплый пол традиционно представляет собой довольно массивную и громоздкую конструкцию.

Для справки: при использовании мокрой стяжки толщин пирога составляет в среднем 50-70 мм (идеальный вариант). Однако на практике часто достигается толщина пирога в 100 мм и даже больше.

В результате монтажа мокрой стяжки существенно поднимается уровень пола. Не каждое жилое помещение имеет достаточный запас высоты потолков, что бы нивелировать утраченные сантиметры. К тому же существенно увеличивается нагрузка на перекрытия строения. Вес 1 м2 теплых полов с бетонной стяжкой составляет 200-300 кг. Сколько будет весить вся конструкция, к примеру, в комнате 15 кв. м.? Подсчитать нетрудно. Рассчитаны ли городские квартиры на подобную реконструкцию, выдержит ли такую нагрузку деревянная конструкция? Ответ в данном случае очевиден, используйте «сухую» технологию укладки греющих полов.

Сухая стяжка для вашего теплого водяного пола может быть выполнена в двух вариантах:

• деревянная;
• полистирольная.

В зависимости от использованных материалов определяется название и способ укладки.  В отличие от бетонного пирога, основной опорой в данном случае выступают полосы или доски из OSB, ГВЛ и ДСП. Можно использовать любой другой материал плиточной формы. Для полистирольной системы опорный слой изготавливается из полистирольных плит. Уже на это основание осуществляется укладка изоляционных слоев, в которых имеются пазы для монтажа труб водяного контура. Финишное покрытие в этом случае будет не монолитная бетонная плита, а наборная конструкция из листов ГВЛ.

На первый взгляд все просто и понятно. Перед тем как приступить непосредственно к монтажу сухой стяжки под водяные отопительные контуры отопительной системы, изучите плюсы и минусы данной технологии.

Плюсы и минусы данного способа

Если сравнивать оба способа укладки теплых полов по трудоемкость и временным затратам, сухая стяжка выглядит предпочтительнее. Для тех, кто решил самостоятельно сделать систему отопления с теплыми полами, такая технология не требует специфических знаний и умения. Все, что потребуется от вас, это инструменты, желание и материалы.

По временным затратам укладка стяжки в сухую, так же займет значительно меньше времени. Делать все можно в несколько этапов, не ограничивая себя по времени. После окончания работ с теплым полом, свободно занимайтесь другими ремонтными работами.

К примеру: бетонная стяжка, выполненная на основе песчано-цементной смеси, залитая в помещении будет сохнуть до твердого состояния не менее 25-30 дней.

Подведем итоги. Каковы преимущества греющего пола, сделанного без мокрой стяжки:

• основное достоинство – легкий и быстрый доступ к поврежденному водяному контуру для последующего ремонта;
• небольшой вес конструкции (25-30 кг/м²), позволяющий вести работы на перекрытиях любого типа;
• пирог имеет небольшую толщину (35-60 мм), сохраняя внутренний объем помещений;
• возможность приступать к монтажу напольного покрытия после окончания работ по оборудованию теплого пола;
• возможность использовать любые из существующих оснований (бетонные и деревянные перекрытия);
• возможность использовать систему во временных жилых помещениях;

Единственное отступление от технологии может возникнуть в результате выравнивания бетонного основания. При явных и видимых изъянах бетонного основания, необходимо сделать черновую мокрую стяжку, уже на которую сверху будет осуществляться монтаж остальных слоев пирога. Такая технология называется полусухая стяжка.

К серьезным недостаткам в данном случае можно отнести ряд важных моментов. На состояние сухой стяжки крайне негативно отражается воздействие влаги. Фанера или листы ГКЛ начинают деформироваться и покрываются плесенью.

Для бани и ванной комнаты такая конструкция полов точно не подходит. Тем более, в помещениях, где уложены теплые водяные полы на основе сухой стяжки, невозможно возводить дополнительные элементы жилой конструкции. Система не рассчитана на дополнительную нагрузку. Других, существенных недостатков данная система оборудования теплых водяных полов в процессе эксплуатации не выявлено.

Рассматриваем оба вариант сухой стяжки: деревянный и полистирольный

Чаще всего нам приходится выполнять монтаж греющего пола, работая с деревом. Современные технологии позволяют использовать для работ широкий спектр строительных и отделочных материалов на основе древесины.

Деревянная система теплых полов

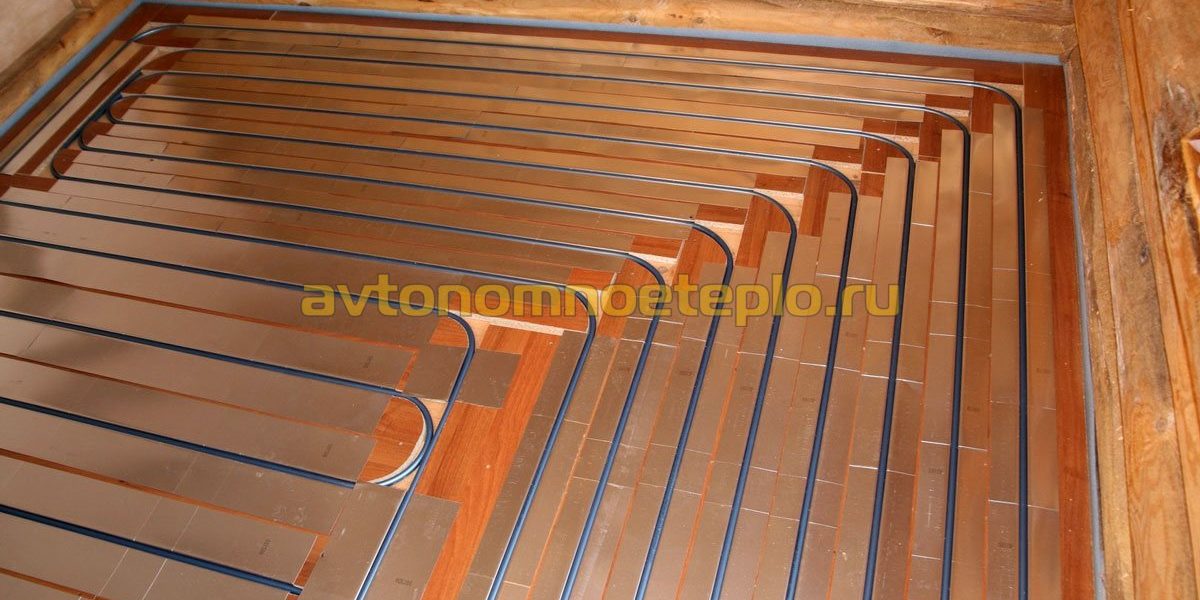

Деревянная система самый распространенный вариант для монтажа теплых полов.

Толщина материалов, используемых для опорного слоя должна чуть-чуть превышать диаметр трубы водяного контура. Можно использовать фанеру, ГВЛ, ЦСП, МДФ или ДСП. Укладывая полосы, определяемся с шириной в соответствии с шагом греющей трубы. Не обойтись нам в этом случае без демпферной ленты.

Опорный слой укладывается поперек несущих конструкций (лаги). На этот слой схематически наносим маршрут будущего водяного контура. Каждую трубу необходимо обложить опорными полосами с учетом расстояния, немного превышающего диаметр трубопровода. Там где водяная труба изгибается для поворота, опорные планки скругляются.

На рисунке показан слоеный пирог для деревянной системы теплых полов.

Между опорными рейками укладывается специальные пластины, распределяющие тепло. В конструкции таких пластин имеется специальный паз, в который точно укладывается труба водяного контура. В результате чего достигается максимальное прилегание трубы к пластины. Эффект теплоотдачи в этом случае значительно улучшается.

Важно! Пластина покрывается не менее 80% площади пола отапливаемого помещения. Трубопровод, укладываемый в такие пластины, не требует дополнительной фиксации на опорном основании.

Оборудуя, таким образом, нагревающий трубопровод, приступайте к накрытию. Для этого используются листы ГВЛ или другие материалы, применимы к данной технологии. Монтаж листов выполняется с помощью обычных саморезов. В результате мы получили основу конструкции, несущий и теплораспределяющий слой, который уже следует закрыть напольным покрытием. Для финишной отделки можно использовать самые разные материалы, учитывая следующие нюансы:

• древесина (паркетная доска, ламинат или обычная доска) должны иметь сертификацию, рассчитанную для работы с теплыми полами;
• при желании использовать керамическую плитку в качестве финишного покрытия, не забудьте о дополнительном слое ГВЛ, крепящегося к нижнему слою конструкции.

Деревянная система обладает перед полистирольным вариантом исполнения преимуществами. Первое, что мы получаем – это достаточно прочная конструкция за счет установки опорных реек. Слоеный пирог достигает в этом случае толщины всего в 35 мм. Единственное, что осложняет работу, длительность и кропотливость монтажа всех элементов.

Полистирольная система теплых полов

Использование в качестве основных конструктивных элементов синтетических материалов позволяет нам работать с любыми типами жилых зданий и строений, в которых осуществляется монтаж водяных полов. Полистирольная система подходит, как для бетонных перекрытий, так и для деревянных конструкций. Основная особенность технологии ― возможность укладывать наборную конструкцию прямо на имеющие старые покрытия.

На заметку: Единственное требование, предъявляемое к полистирольным системам, поверхность основания должна быть подготовлена соответствующим образом, быть чистой и ровной.

Рассмотрим, как осуществляется укладка водяного теплого пола полистирольного типа. Порядок действий в данном случае такой:

• чистая, подготовленная черновая поверхность покрывается полиэтиленовой пленкой толщиной 150-200 мкр. Пленка в местах стыков укладывается внахлест (10 см). Стыки заклеиваются монтажным скотчем;
• по периметру отапливаемого помещения на несущих стенах монтируется демпферная лента;
• поверх полиэтиленовой пленки можно укладывать профильный пенополистирол;
• сверху осуществляется монтаж трубы водяного контура и теплораспределительных пластин;
• на местах изгибов труб, где оканчивается пластина, делают под трубы подкладки из полиэтиленовой пленки;
• после укладки греющей трубы, необходимо всю конструкцию снова накрыть полиэтиленовой пленкой толщиной 100-200 мкр;
• поверх всей конструкции укладываются листы ГВЛ в два слоя. Общая толщина этого покрытия должна составляет не менее 20 мм.

В дальнейшем, как и в случае с деревянной системой, выбирается финишное покрытие, рассчитанное для взаимодействия с теплыми полами.

Важно! На подобную конструкцию, без жесткого каркаса, не рекомендуется укладывать керамическую плитку. Чрезмерная жесткость кафеля приведет к быстрому растрескиванию напольного покрытия ввиду недостаточной жесткости основания.

На заметку: заменить профильный полистирол можно обычным монтажным листовым пенопластом. Для этого вам нужно выполнить все действия в соответствии с основной технологией. Единственный плюс данного варианта, увеличенная жесткость и прочность сухой стяжки.

Существенное замечание: полистирольные системы не подходят для варианта отопления теплый пол, подключаемый к централизованной системе отопления. Чрезмерно высокая температура нагрева теплоносителя может негативно отразиться на состоянии пенополистирола.

Укладка водяного контура при сухой стяжке

Как и в случае с бетонной стяжкой, укладка водяных труб по деревянные и полистирольные системы делается схожим образом. Существуют некоторые нюансы, о которых следует сказать:

1. Каждая отапливаемая комната должна иметь один греющий контура.
2. Трубопровод должен иметь целым, без стыковок и соединений.
3. Укладка труб осуществляется привычными способами, спиралью (улитка) или змейкой.

Для бытового применения монтаж водяной трубы по схеме двойная змейка наиболее практичен, прост и удобен. Немаловажным является и разумный расход материалов. Обычно по схеме змейка водяной контур монтируется в небольших по площади помещениях. Теплоноситель в данном случае не успевает утратить необходимую температуру.

Планируя маршрут, по которому будет укладываться водяной труба, не следует забывать о шаге трубы. Для теплых полов в жилых помещениях оптимальный шаг составляет 20-30 см. Имея различную основу, можно варьировать величиной шага, добиваясь необходимых параметров обогрева.

Выводы

Сухая стяжка для теплых водяных полов удобная альтернатива бетонному покрытию. По своей эффективности такие греющие полы мало в чем уступают бетону аналогу. Правда теплоотдача бетонного монолита выше, чем у наборных конструкций, однако с технологической точки зрения деревянные и полистирольные конструкции удобнее и практичнее. Чего только стоит монтаж конструкции и демонтаж сухой стяжки при повреждении водяного контура.  К тому же, такой теплый пол можно быстро разобрать, если вы надумали произвести в доме реконструкции или ремонт.

Настильные конструкции играют роль хорошего звукоизолятора. Соблюдая технологию укладки, используя качественные материалы, вы можете создать собственную систему отопления, способную работать долго, качественно и эффективно. Для жилых помещений настильные теплые полы очень удобны, а вот для технологических помещений и санузлов, такой способ монтажа теплого пола малопригоден.

</ol>

</ul>

</ul>

</ul>

Содержимое:Можно ли делать водяной пол без стяжки</li>Виды сухой укладки труб водяного пола</li>Эффективность водяных полов без стяжки</li>Сухой или мокрый пол – что лучше</li></ol> Обустройство традиционной стяжки для водяного пола имеет один существенный недостаток, значительно перекрывающий все преимущества. От начала работ до возможности ввода системы отопления в эксплуатацию пройдет не менее 30 дней.Долгий срок связан в первую очередь со свойствами цементного раствора, набирающего прочность только через 25-28 дней. Сухая укладка водяного теплого пола лишена этого недостатка. Приступать к финишным отделочным работам можно уже через 6-8 часов.

Можно ли делать водяной пол без стяжки

Сравнительно недавно появилась возможность уложить теплый водяной пол без стяжки, с использованием традиционного раствора с присадками.Какие преимущества дает сухой метод монтажа?

• Меньшая толщина слоя. По сравнению с мокрой стяжкой, сухие составы занимают меньше места. К примеру, одна из популярных смесей Oventrop приобретает хорошие прочностные характеристики уже при толщине в 25 мм.
• Быстрая скорость монтажа. Водяные теплые полы без стяжки монтируются за 1-2 дня, причем большее время занимает укладка и подключение водяного контура к системе отопления. Используемый состав не нуждается в высушивании и прогреве.
• Высокая теплоотдача. Система сухой укладки водяного теплого пола использует специальные теплопроводные пластины для увеличения эффективности обогрева и увеличения теплоотдачи.
• Простой монтаж. При необходимости выполнить сухую засыпку или проложить маты, можно всё сделать самостоятельно, без привлечения специалистов.

Существует несколько способов сухой укладки труб. При выборе следует учитывать, что не все полы можно уложить своими руками, без специального инструмента и технических навыков.

Виды сухой укладки труб водяного пола

Сухой монтаж пола, это общее понятие, под которым подразумевается несколько способов укладки, отличающихся между собой по эффективности, используемым материалам, сложности проведения работ.Наиболее популярными методами укладки на сухую являются:

Прежде чем выбрать необходимый способ монтажа, следует определить, насколько эффективным будет тот или иной метод в каждом конкретном случае. Во внимание необходимо принять КПД, уровень теплоотдачи и другие технические характеристики.

Эффективность водяных полов без стяжки

На эффективность водяного напольного отопления без стяжки влияет выбранный тип монтажа. Согласно исследованию, самый большой КПД имеют полы с использованием специальных матов. В этом случае применяются специальные теплоотражающие пластины, что увеличивает КПД водяного контура.В случае использования сухих смесей, в которые монтируется водяной контур, эффективность составляет не более 50%. Исследования показали, что система отопления хорошо нагревает воздух между черновым полом и ГВЛ плитой. А так как воздух является хорошим изолятором, то поверхность ГВЛ плиты прогревается достаточно слабо.

Сухой или мокрый пол – что лучше?

Существует несколько весомых аргументов, побуждающих сделать сухой способ укладки для теплых водяных полов: При этом у системы водяного напольного отопления, монтируемой сухим способом, есть свои недостатки:Перед тем как выбрать, сухой или мокрый способ стяжки, в каждом конкретном случае потребуется учесть следующие нюансы:Несмотря на существующие недостатки, сухая стяжка пользуется большой популярностью. Ее применение оправдано в случае, когда время монтажа ограничено. Высота потолков не дает использовать традиционные методы заливки стяжки, а также планируется самостоятельное проведение работ.

Низкотемпературным отоплением, выполненным в стяжке пола, нынче никого не удивишь. Благодаря многим положительным качествам подобные системы стали часто использоваться в современных зданиях. До недавнего времени оставался нерешенным один вопрос: как можно сделать водяной теплый пол в деревянном доме, ведь балки перекрытий не рассчитаны на массу стяжки, составляющую не менее 200 кг на 1 м².

Примечательно, что оптимальный способ устройства напольного обогрева для жилищ из дерева появился совсем недавно. Давайте разберемся в этой технологии и выясним, как правильно устроить легкие теплые полы без стяжки, в том числе – своими руками.

Почему «сухой» теплый пол?

В чем прелесть традиционной схемы, где трубы напольного отопления замурованы в стяжке? Кратко перечислим:

• невысокая температура теплоносителя (максимум – 55 °С), позволяющая экономить энергоносители;
• равномерный прогрев поверхности бетонного пола от вмурованных труб;
• комфорт от тепла, поступающего из нижней зоны по всей площади помещения.

Загвоздка заключается в том, чтобы водяные теплые полы в деревянном доме сохранили все перечисленные достоинства, но без тяжелой цементно-песчаной стяжки. Судите сами, сколько функций выполняют деревянные балки перекрытий:

1. Воспринимают статические нагрузки от мебели и межкомнатных перегородок.
2. Компенсируют без прогиба массу финишного покрытия, черновых полов и утеплителя.
3. Выдерживают постоянные динамические воздействия от перемещения жильцов.
4. Несут собственный вес и служат элементами поперечной устойчивости здания.

Представьте, если к этим нагрузкам прибавить тяжеленный бетонный монолит весом 1—3 тонны в каждой комнате. Чтобы деревянная система балок выдержала массу подобной конструкции, их сечение придется увеличить в 1.5—2 раза, отчего возрастет стоимость строительства. Решение проблемы – сделать так называемую настильную систему водяного теплого пола, устраиваемую сухим способом без стяжки и обладающую малым весом (около 20 кг на 1 м² площади помещения).

Греющие водяные контуры деревянных строений допускается замоноличивать в бетон при таких условиях:

• когда покрытие первого этажа частного жилища опирается на грунт либо ленточный (плитный) фундамент;
• в жилищах из SIP-панелей толщиной 200 мм, опирающихся на ленточный или свайно-винтовой фундамент;
• если в основание перекрытия рубленого или каркасного дома заложены мощные балки, рассчитанные на массу стяжки.

Конструкция легкой настильной системы

Ключевой элемент теплых водяных полов, укладываемых в деревянных домах «сухим» способом, — металлическая пластина с канавкой в виде перевернутой греческой буквы Ω (если смотреть с торца). Стенки углубления плотно охватывают тело трубы с теплоносителем, а боковые «крылья» пластины увеличивают площадь рассеивания тепла вместо стяжки.

Справка. Пластины для равномерного распределения теплового потока производятся из оцинкованной стали и алюминия. Их ширина бывает разной и подбирается в зависимости от шага укладки труб (стандартная – под расстояние 150 и 200 мм). Изделие можно поломать своими руками на равные части благодаря поперечным насечкам (перфорации).

С использованием металлических рассеивателей устройство водяного теплого пола можно выполнить несколькими способами:

• по технологии известного бренда Uponor, прокладывая трубы греющих контуров в просветы между половыми досками;
• с использованием особых полистирольных плит для настильного теплого пола, снабженных выступающими бобышками либо готовыми канавками;
• с выжиганием углублений в обычном пенопласте специальным аппаратом;
• с применением наборов деревянных изделий, где выполнены пазы под нагревательные водяные контуры.

Каждая методика имеет свои плюсы и минусы, но их объединяет 3 важных свойства: малый вес, эффективность и отсутствие «мокрых» процессов, что значительно ускоряет монтаж. Какой бы способ вы ни избрали, «пирог» пола остается неизменным и состоит из следующих слоев (по направлению снизу вверх):

1. Основание для укладки утеплителя.
2. Теплоизоляционный материал.
3. Теплораспределительные пластины.
4. Трубопроводы с циркулирующей нагретой водой;
5. Чистовое напольное покрытие.

Примечание. При монтаже водяных теплых полов на деревянном основании в нагревательном «пироге» может использоваться пароизоляционная пленка и диффузионная мембрана (гидроизоляция).

Теперь подробно разберемся, чем лучше утеплить перекрытие и как правильно сделать теплый пол в деревянном доме, применяя любой из указанных способов. Но сначала – несколько слов о подборе комплектующих.

Выбор материалов

Перед тем как укладывать греющие водяные контуры в деревянном доме, необходимо утеплить полы. Поэтому выбирать придется 3 группы комплектующих:

• тип утеплителя;
• материал труб;
• материал пластин.

Среди распространенных и доступных утеплителей для теплоизоляции конструкций из дерева лучше всего подходит минеральная (базальтовая) вата. Она проницаема для водяных паров, благодаря чему хорошо сочетается с древесиной, дает ей возможность «дышать» и не вызывает гниение. Другое дело, что при укладке минваты нужно обеспечить выход и удаление этих паров, иначе она промокнет насквозь и перестанет служить теплоизолятором.

Совет. Для изоляции покрытия первого этажа лучше применять базальтовое волокно плотностью 40—80 кг/м³ и толщиной не менее 150 мм, а в северных регионах – 200 мм и более. На межэтажное перекрытие пойдет минвата толщиной 50—100 мм. Ее задача – не пропускать тепло, предназначенное для верхних комнат, в помещения первого этажа и служить звукоизоляцией.

Полимерные утеплители – пенопласт, вспененный полиэтилен и экструдированный пенополистирол практически не пропускают влагу. Поэтому применять их надо с умом, иначе древесина в местах соприкосновения с полимером станет чернеть и гнить. Минимальная толщина материалов для теплоизоляции полов первого этажа – 100 мм, в перекрытие достаточно заложить 20—30 мм.

На теплые полы без стяжки, устраиваемые по деревянным лагам, идут следующие виды труб диаметром 16 и 20 мм:

• из сшитого полиэтилена с антидиффузионным слоем, не пропускающим кислород;
• металлопластиковые;
• медные.

Качественные полиэтиленовые трубы (например, от бренда Rehau) стоят не дешевле металлопластика и не уступают ему по эксплуатационным свойствам. Отсюда вывод: принципиальной разницы между этими видами полимерных трубопроводов нет, для теплых полов они одинаково хороши.

Трубы из меди значительно дороже пластиковых, а монтировать их сложнее и дольше. Зато, с точки зрения теплоотдачи, медь не имеет себе равных, а потому успешно применяется для устройства напольного обогрева любых зданий. Важный момент: не используйте медные контуры отопления совместно с алюминиевыми теплораспределительными пластинами, эти металлы абсолютно «не дружат» между собой.

Поскольку теплопроводность алюминия выше, чем у стали, то и пластины из этого материала более предпочтительны (исключая трубную разводку из меди). Но учтите, что качественные алюминиевые распределители дороже оцинкованных в 1.5—4 раза.

Примечание. Цены алюминиевых и оцинкованных пластин от разных производителей колеблются в широком диапазоне и не поддаются сравнению, потому что изготавливаются из металлов различной толщины. Отсюда совет: старайтесь приобрести толстостенные изделия, они способны накопить и передать большее количество тепловой энергии.

Из недавно появившихся материалов интерес представляют гибкие гофрированные трубы из нержавеющей стали. Они долговечны, монтируются без сварки и пайки, при этом хорошо передают тепло и могут применяться в легких настильных системах.

Расчет длины трубы в каждом контуре, шага укладки и температуры поверхности представлен в отдельной публикации. Ознакомьтесь с методикой, дабы точно определить количество материалов.

Монтаж по технологии компании Uponor

Методика получила широкое распространение как наиболее простая и доступная по денежным затратам. В качестве теплоизоляционного материала здесь выступает минвата, трубы и пластины можете брать по своему усмотрению и финансовым возможностям. Суть способа – в укладке деревянных досок толщиной 20 мм на лаги с промежутками 2 см для дальнейшего устройства водяного теплого пола, как это показано на схеме:

Примечание. Подобная схема может применяться в любых жилых зданиях, где производится настил деревянных полов на лагах, в том числе и поверх бетонных оснований.

Чтобы своими руками сделать теплые полы по данной технологии, понадобится обычный набор слесарных и плотницких инструментов, а также специальные ножницы для резки полимерных труб. Устраивая напольное отопление на перекрытии первого этажа (над землей или неотапливаемым подвалом), выполняйте работы в таком порядке:

1. Заподлицо с нижней кромкой балок прибейте черепные бруски сечением 25 х 25 мм. Сверху на них уложите черновые полы из досок толщиной 20 мм, как показано ниже на чертеже.
2. Застелите черновой пол вместе с балками гидроизоляционной пленкой (техническое название — диффузионная мембрана) водонепроницаемой стороной книзу. Соблюдайте перехлест между полотнами не меньше 10 см и тщательно проклейте стыки двухсторонним скотчем.
3. Плиты минеральной ваты уложите поверх гидроизоляции таким образом, чтобы они не сминались, иначе базальтовое волокно частично потеряет теплоизоляционные свойства. Толщина утеплителя должна быть меньше высоты лаги минимум на 5 см, дабы между поверхностью ваты и будущим деревянным настилом обеспечить вентиляционный зазор для удаления влаги.
4. Разложите по лагам пароизоляционную пленку. Полиэтилен нужно подтягивать и крепить к дереву степлером, чтобы он не провисал в просветах между балками.
5. Поперек лаг прибейте доски толщиной 2 см, отступив от стены 30 мм. В зависимости от шага укладки трубы (15 или 20 см) оставьте между досками щели шириной 20 мм для теплораспределяющих пластин.
6. Вставьте в щели металлические пластины и разложите по ним трубы греющих контуров, вкладывая их в Ω-образные канавки. Чтобы осуществить поворот трубы, укоротите в этом месте торцы досок на 10—15 см.
7. Проведите концы труб вдоль стен к гребенке теплого пола, подключите их и проверьте герметичность системы. Настелите финишное покрытие пола.

Методика укладки водяного теплого пола по деревянным лагам подробно показана на видео:

Работы на межэтажном перекрытии выполняются в том же порядке, только доски черновых полов можно прибивать прямо к лагам снизу. Кстати сказать, вместо дерева здесь можно использовать плиты OSB, одновременно подшивая потолок первого этажа.

Важно! Не перепутайте диффузионную мембрану с пароизоляционной пленкой, иначе минвата напитается водой и перестанет быть утеплителем. Гидроизоляция внизу «пирога» ограждает вату от намокания извне, а верхняя пленка не дает проникнуть водяному пару. В перекрытиях все наоборот — пароизоляция укладывается снизу, мембрана — сверху. Для удаления влаги из утеплителя служит вентиляционный проем 5 см и продухи, выполненные в стенах деревянного дома.

Наряду с простотой и дешевизной, такой способ устройства водяных теплых полов отличается одним недостатком – трубы можно уложить только «змейкой», из-за чего помещения деревянного дома приходится делить на несколько греющих контуров, чтобы добиться равномерного прогрева.

Руководство по монтажу полистирольной системы

Данный способ укладки контуров напольного отопления позволяет выполнить работы гораздо быстрее и проще, поскольку подразумевает использование двухслойных плит из пенополистирола с направляющими в виде выступающих бобышек. Для изготовления плит применен полистирол разной плотности – верхний слой более прочный, нижний – мягкий.

Методика пригодна для любых перекрытий с ровной поверхностью, например, из фанеры OSB (как в домах из SIP-панелей). Теплые водяные полы на ровном деревянном покрытии делаются по следующей технологии:

1. Накройте лаги листами OSB и прикрутите их оцинкованными саморезами. Если работы ведутся на деревянном перекрытии первого этажа, то между балок стоит заложить минераловатный утеплитель, как это рассказано в предыдущем разделе. Толщины полистирольной системы недостаточно для полноценной теплоизоляции здания снизу.
2. Закрепите на стенах по периметру комнаты демпферную ленту.
3. Уложите на готовую поверхность пенополистирольные плиты, скрепляя их между собой на замках.
4. Установите рассеивающие пластины в соответствии со схемой и шагом прокладки трубопроводов, фиксируя их между бобышками. Разматывая трубу из бухты, вставьте ее в углубления пластин.
5. Накройте греющие контуры полиэтиленовой пленкой, выполняя нахлест и проклейку полотен.
6. Смонтируйте основание пола из гипсоволоконных листов (ГВЛ), куда впоследствии уложите чистовое покрытие (популярный вариант – ламинат).

Подробности ведения работ показаны в видеоматериале от российского производителя пенополистирольных систем – компании «Рустеплопол»:

Совет. Перед настиланием финишного покрытия присоедините подводки магистралей от контуров к коллектору распределительно-смесительного узла и проведите испытания на герметичность (опрессовку) давлением 4 Бар.

Преимущества фигурного утеплителя для теплых водяных полов очевидны – простота и скорость монтажных работ, возможность раскладывать трубы не только «змейкой», но и улиткой. Есть и недостатки:

• высокая стоимость;
• материал может прогнуться от больших механических нагрузок;
• из-за просветов между бобышками небольшая часть теплоты расходуется на бесполезный нагрев воздуха под напольным покрытием.

Другие способы укладки труб

Основанием для греющих петель, куда можно вставить металлические пластины, могут служить и другие изделия:

• плиты из пенополистирола с готовыми канавками;
• заводские наборы из деревянных изделий с вырезами для прокладки трубопроводов;
• листы полистирола плотностью от 35 кг/м³, где углубления вырезаются своими руками с помощью специального термоножа.

Помимо пенополистирола с бобышками, в торговой сети встречаются полимерные плиты с готовыми углублениями. Такой вариант подходит как для монтажа на ровной поверхности, так и внутри перекрытия заподлицо с лагами, что показано на схеме:

Примечание. Недостатки варианта – необходимость вырезать пазы в лагах для прохода трубок и крепление полимера на уголках, чтобы он не прилегал к древесине. Поэтому плиты с углублениями лучше класть на основание из фанеры OSB либо выровненных досок.

Большой плюс деревянных наборов для устройства водяного напольного отопления – способность покрытия нести без деформаций большую нагрузку от громоздкой мебели. Изделия с вырезами для пластин монтируются на балки вместе с утеплением, как это описано выше (технология бренда Uponor). Наборной деревянный теплый пол обладает лишь одним недостатком – высокой ценой материалов.

Домовладельцы, располагающие временем, могут сэкономить на полистирольной системе, купив термонож для выжигания канавок и обычный пенопласт высокой плотности. Технология проста: плиты утеплителя раскладываются на выровненной поверхности, после чего в них нужно выжечь трассу трубопровода в соответствии со схемой. Остается установить распределители тепла и вставить в них трубы.

Можно ли сэкономить на материалах

Поскольку комплектующие для напольного обогрева без стяжки стоят приличных денег, многие мастера – умельцы нашли способы обходиться без них:

1. Класть отопительные ветви внутрь перекрытия, прямо на утеплитель. Тогда Ω-образные изделия не используются.
2. Сделать вырезы в досках самостоятельно, а вместо пластин по длине пазов раскатать алюминиевую фольгу, применяемую для выпечки.
3. Изготовить стальные теплораспределители самостоятельно на металлообрабатывающем оборудовании.
4. Деревянную систему для прокладки труб в канавках тоже можно сделать самому, например, из листов ДСП.

Из перечисленных вариантов только 2 последних позволят сэкономить и одновременно организовать эффективное отопление. Действительно, на станке – листогибе можно изготовить пластины из любого металла, только профиль канавки получится прямоугольным, а не «омегообразным».

При закладке труб внутрь деревянной конструкции они плохо контактируют с чистовым покрытием и больше греют воздух вокруг себя, чем помещение. Чтобы подобное отопление возымело эффект, трубки нужно прокладывать на расстоянии 10 см друг от друга, а температуру теплоносителя поднять до максимума. Тогда затея теряет смысл, проще поставить радиаторы.

Тонкая алюминиевая фольга служит плохим распределителем теплового потока из-за своей толщины в сотые доли миллиметра. Вдобавок она рассыпается с течением времени от постепенного окисления, так что применять фольгу бессмысленно.

Есть другой способ сэкономить средства — организовать отопление деревянного дома электрическими теплыми полами, используя инфракрасные пленочные нагреватели. Но такая система потеряет в универсальности, то есть, вы сможете использовать для обогрева только электричество, о газе либо дровах придется забыть.

О плюсах и минусах «сухих» напольных систем

В заключение хочется отметить достоинства теплого пола без стяжки, способные привлечь владельцев частных деревянных домов:

1. Конструкция легкая, надежная и одновременно эффективная.
2. В отличие от замурованных в стяжку греющих контуров, в подобной системе легко обнаружить протечку и устранить ее.
3. Толщина «пирога», выступающего над верхним срезом лаги – от 20 до 50 мм.
4. Водяные полы с рассеивающими пластинами из стали либо алюминия не способны накапливать тепло и практически лишены инерционности. Соответственно, они быстро прогревают комнаты и оперативно реагируют на команды автоматики и изменение расхода теплоносителя в петлях.
5. Быстрота монтажа, связанная с отсутствием «мокрых» процессов и застывания раствора.  Как в сжатые сроки устраиваются легкие теплые полы, показано в очередном видеоролике:

Для справки. На различных интернет-ресурсах встречается противоречивая информация о сниженной теплоотдаче настильной системы по сравнению с монолитной. Теоретически это так, но на практике разница невелика, да и провести сравнение довольно сложно.

Единственный недостаток, заставляющий домашних изобретателей мудрить с алюминиевой фольгой, — цена стальных изделий, особенно в комплекте с фигурным пенополистиролом. Обойти этот нюанс можно так: делать теплый пол во всех помещениях поочередно, по факту появления финансовых возможностей. Сначала нужно утеплить перекрытие и поставить гребенку, а потом постепенно монтировать трубную разводку, начиная с помещений, где жильцы пребывают постоянно.

Используемые источники:

• https://pol-master.com/tepliy-pol/suxoj-teplyj-pol.html
• https://sdelalremont.ru/suxoj-sposob-montazha-teplogo-vodyanogo-pola.html
• https://znatoktepla.ru/teplyj-pol/suhaya-styazhka-dlya-teplogo-vodyanogo-pola.html
• https://avtonomnoeteplo.ru/teplye-poly/564-suhaya-ukladka-vodyanogo-teplogo-pola.html
• https://otivent.com/vodjanoj-teplyj-pol-v-derevjannom-dome
