Виды систем водяного отопления

Если необходимо сразу отапливать несколько комнат, то одним из решений, при помощи которого это можно реализовать, является водяное отопление. Хотя сейчас существует много видов обогрева помещения, но именно этот традиционный способ является самым практичным, распространенным и доступным.

Виды водяного отопления

Во время работы этого типа отопления происходит нагрев воды, которая движется по трубам и обогревает помещения.

Существует несколько видов таких систем:

• С естественной циркуляцией. В этом случае работа системы происходит за счет разной плотности холодной и горячей воды. Нагрев проводится снизу и по законам физики происходит естественная циркуляция воды по трубам.

• С принудительной циркуляцией. В данной системе для движения теплоносителя используется электрический насос.

• Комбинированная система. Здесь используются одновременно два предыдущих варианта.

Кроме этого, водяное отопление может отличаться схемой монтажа труб:

• Однотрубная или одноконтурная, здесь теплоноситель движется по трубам последовательно, поэтому температура в радиаторах, расположенных ближе к котлу будет выше, чем у тех, что находятся дальше.

• Двухтрубная, она позволяет легче регулировать температуру и в свою очередь может быть: звездообразной, шлейфовой, коллекторной.

Для нагрева воды в такой системе отопления используются котлы, которые работают на топливе:

• Твердое (уголь, брикеты).
• Жидкое (дизельное топливо).
• Электричество.
• Газ.
• Комбинированные устройства.

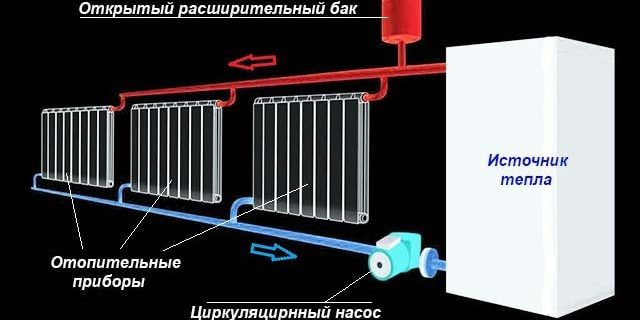

Устройство системы

Устройство системы водяного отопления достаточно простое, но работает она эффективно, чем и объясняется популярность такого способа обогрева.

Водяное отопление состоит из основных элементов:

• Котел, он используется для нагрева воды или антифриза.
• Расширительный бачок, во время нагрева вода расширяется и ей надо куда-то деваться.
• Система труб, они могут быть стальными, медными, металлопластиковыми или пластиковыми, из них создается замкнутый отопительный контур.
• Устройства, отдающие тепло в комнату – это могут быть обычные стальные или биметаллические и т.п. радиаторы, но сейчас часто устанавливают теплый пол.
• Насос, он необходим для покачивания воды по системе.
• Термометр и манометр, эти приборы необходимы для контролирования температуры и давления жидкости в системе, они могут быть встроены в котел или устанавливаются отдельно.

Принцип действия

Некоторые люди называют водяное отопление паровым, но это неправильно. Паровое отопление является отдельным видом обогрева, в нем в качестве теплоносителя выступает пар, а в нашем случае вода или другой жидкий теплоноситель.

Независимо от вида, принцип работы такого обогрева будет одинаковым. Во время работы нагревательного устройства, в нем происходит нагрев воды или другого теплоносителя. После этого, за счет принудительной или естественной циркуляции, нагретый теплоноситель начинает циркулировать по трубам и обогревает комнаты. Тепло может отдаваться в комнату, как через радиаторы отопления, так и через систему теплого пола. По системе труб остывший теплоноситель возвращается в нагревательное устройство, и весь процесс повторяется снова.

Область применения

Водяное отопление используется как для отопления многоэтажных, так и частных домов. Кроме этого, оно применяется для обогрева офисов, магазинов, промышленных предприятий. Такое решение позволяет значительно экономить используемое топливо — это электричество, уголь или газ и т.п.

Данный способ обогрева чаще всего применяется в жилых помещениях, где люди находятся постоянно. Это объясняется тем, что он обеспечивает комфортный режим смены температуры, так как во время работы системы нет ее резких скачков. Кроме этого, вода или антифриз имеют высокую теплоемкость, что позволяет им долго остывать и поддерживать тепло, даже когда котел не работает.

Не стоит думать, что водяное отопление является идеальной системой обогрева. Монтаж такой системы достаточно сложный, поэтому если нет соответствующих навыков, то выполнить его самостоятельно не получится. Надо контролировать работу котла, чтобы он не затух, исключением являются электрические котлы, в которых этот процесс автоматизирован.

Когда система долгое время не используется, из нее рекомендуется сливать воду, особенно в зимний период, иначе можно разморозить трубы и радиаторы. Надо контролировать, чтобы в трубах или радиаторах не образовались воздушные пробки, так как в этих местах появляется коррозия.

Если же такая система сделана профессионалами и правильно эксплуатируется, то она способна поддерживать в любом помещении комфортную для проживания температуру.

Особенности выбора

При выборе данной системы обогрева дома, сначала надо определиться с источником, который будет нагревать теплоноситель. Если в доме есть магистральный газопровод, то лучше использовать газовый котел. Хорошей альтернативой является электрический котел, но можно установить и твердотопливное оборудование или то, что работает на жидком топливе. Все зависит от того, какой энергоноситель будет самым дешевым и доступным в вашем регионе. Можно подключить параллельно несколько генераторов тепла, которые будут работать по очереди, в зависимости от наличия того или иного вида топлива.

При выборе системы циркуляции, а она может быть естественной или принудительной, надо учитывать ваши требования к системе отопления и какие у вас финансовые возможности. Если нагрев воды происходит в твердотопливном котле или печи с водяным контуром, то часто используется естественная циркуляция теплоносителя. Когда применяется газовое или электрическое отопление, то лучше использовать принудительную систему циркуляции воды или антифриза.

При выборе труб есть несколько вариантов: металлические, пластиковые и металлопластиковые. Для естественной циркуляции, трубы надо монтировать с уклоном, для этого лучше подойдут металлические, но надо иметь специальные навыки, чтобы выполнить их монтаж. Металлопластиковые и пластиковые трубы также можно уложить с уклоном, но они не рассчитаны на температуру более 95 градусов, поэтому обычно используются для создания систем с принудительной циркуляцией.

Для соединения металлопластиковых труб используют специальные муфты, поэтому их укладку легко выполнить своими руками. Для монтажа пластиковых труб надо приобрести специальный паяльник, стоит он недорого, и работать с ним несложно.

При выборе радиатора, надо учитывать способ его подключения, это может быть сверху, снизу, с одной или разных сторон.

Достоинства и недостатки

Чаще всего используется водяное отопление с принудительной или естественной циркуляцией, рассмотрим их преимущества и недостатки.

Преимущества системы с принудительной циркуляцией воды или антифриза:

• Можно автоматически управлять потоком тепла от радиаторов и таким образом, устанавливать температуру в каждой комнате отдельно.
• Она более экономична, так как возможность регулирования температуры в каждой комнате отдельно, приводит к снижению расхода энергии, необходимой для нагрева воды в системе.
• Есть возможность использовать пластиковые трубы, а это позволяет ускорить монтаж всей системы и уменьшить стоимость материалов.
• Пластиковые трубы скрываются в стену или размещают над плинтусом, поэтому не портят внешний вид комнаты.

Основным недостатком такой системы отопления является то, что для ее работы необходима электроэнергия, иначе насос работать не будет.

Если говорить о естественной циркуляции теплоносителя, то такая система отопления полностью автономная, так как для ее работы не надо электричество.

Недостатки системы обогрева с естественной циркуляцией воды:

• В радиаторах нельзя регулировать температуру воды.
• Перерасход топлива.
• Надо устанавливать трубы большого диаметра, а это увеличивает стоимость такой системы обогрева.
• Трубы, размещенные на стенах, выглядят не очень привлекательно.
• Данная система обогрева не совместима с теплым полом.

Хотя существует много способов обогрева дома, но наиболее эффективным, практичным и доступным на протяжении многих лет остается водяное отопление. Современная промышленность периодически представляет новые или усовершенствованные генераторы тепла, трубопроводы и генераторы, за счет чего эффективность данного способа обогрева увеличивается, а его стоимость снижается.

Похожие темы:

• Паровое отопление. Виды. Работа. Применение. Выбор. Плюсы и минусы

• Воздушное отопление. Виды. Устройство. Работа. Применение. Выбор

• Газовое отопление. Виды. Устройство. Работа. Как выбрать

• Комбинированное отопление. Виды. Применение. Выбрать. Установка

• Булерьян. Виды. Устройство. Работа. Как выбрать. Плюсы и минусы

• Электрические котлы отопления. Виды. Работа. Как выбрать

• Радиатор отопления. Виды. Устройство. Работа. Как выбрать

РубрикаОБОРУДОВАНИЕ

Но это общий принцип. В зависимости от способа нагрева (газ, электричество и тд.), способа циркуляции, используемых систем обогрева, а также других характеристик водяное отопление подразделяется на множество видов. Именно эту тему мы и раскроем подробным образом в нашей статье.

Все водяные системы отопления дома можно разделить на две группы: с использованием естественной или принудительный циркуляцией воды.

Отопление с естественной циркуляцией

Пример однотрубной системы с естественной циркуляцией

Системы с естественной циркуляцией или как их еще называют самотечные применяются довольно давно. Из самого названия мы понимаем, что работают они без помощи специальных приборов (насосов), а их работа происходит в силу природных физических закономерностей.

Все мы наверное помним еще из школьных уроков физики, что нагретая жидкость или газ всегда движутся вверх. Как раз этот принцип и лежит в основе такого отопления. Нагреваясь в котле, вода начинает свое движение вверх по трубам. Достигнув самого дальнего отопительного прибора, начинает спускаться вниз обратно к котлу, где снова нагревается и циркулирует вверх. При монтаже системы с самоциркуляцией обязательно создается уклон на участке обратного хода воды. А на подаче теплоносителя, в самой высшей точке системы требуется установить расширительный бачок, который будет осуществлять функцию буфера, компенсирующего увеличение объема жидкости.

Преимущества самотечного отопления

Как уже было замечено, самотечные системы водяного отопления дома используются довольно давно и успели себя зарекомендовать, так как обладают определенными преимуществами:

• Дешевизна. Ведь данная система не требует установки дополнительного оборудования.
• Простота монтажа и ремонта (возможно даже собственноручно выстроить систему отопления в собственном доме).
• Работа в отсутствии электричества. Какое-то время, пока температура котла не опустилась ниже 50 градусов, жидкость будет продолжать циркулировать по системе.
• Практически полная бесшумность работы, опять таки в силу отсутствия насоса.

Недостатки самотечного отопления　

Но при всех вышеперечисленных преимуществах у отопительных систем с самоциркуляцией есть немало минусов, которые делают нецелесообразным использование данного способа обогрева дома на сегодняшний день.

• Невозможность использовать такой вид систем для больших помещений. Уже даже для двухэтажного частного дома будет затруднена циркуляция воды.
• Разница температур в приборах отопления. Чем дальше от котла находится помещение, тем холоднее там будет. Причем разница порой может быть существенной — до 5 градусов.
• Затруднена регуляция нагрева. Во-первых, система начнет работать только при нагреве котла до 50 градусов, соответственно, вы не сможете сделать мощность отопления в доме ниже этой отметки. Во-вторых, даже при установке теплорегуляторов погрешность температуры будет составлять от 3 до 5 градусов, что является довольно существенным.

Такие системы постепенно утрачивают свою актуальность и  с каждым годом их заменяют более современные принудительные системы. Рекомендуем вам делать водяно отопление с естественной циркуляции только в том случае, если хотите все попроще.

Отопление с принудительной циркуляцией

Итак, мы видим, что системы с естественной циркуляцией жидкости имеют ряд довольно весомых минусов. Альтернативой им являются системы с принудительной циркуляцией, в которой используется дополнительное оборудование, усиливающее подачу теплоносителя в системе. А именно циркуляционный насос.

Да, такой вид водяного отопления дома будет более затратным и сложным, но зато вы получаете множество преимуществ:

• Возможность отапливать большое помещение. Мы уже говорили, что естественная циркуляция не годится для больших домов. Если вы владелец как раз такого, то ваш вариант только система с принудительной циркуляцией.
• Усложнение системы. Установив насос, вы не зависите от такого показателя, как давление. Поэтому то, что было препятствием в самотечной системе — не проблема в принудительной. Так, например, теперь вы можете увеличить количество изгибов труб, если того требует планировка вашего дома.
• Использование труб меньшего размера. Согласитесь, аккуратный внешний вид отопительной системы не последний показатель, на который стоит обратить внимание.
• Меньшая зависимость качества отопления от наличия воздуха в системе. При самоциркуляции попадание воздуха в систему в значительной мере затруднило бы транспортировку теплоносителя по трубам. Принудительная система решает эту проблему, но в случае установки металлических труб следует применять специальные расширительные бачки со спускниками воздуха и предохранителями, дабы избежать коррозии системы.
• Возможность использования более износостойких и легких пластиковых труб.
• Возможно скрытого монтажа труб. Вы можете без проблем прятать трубы в стяжку и стен

Виды водяных систем отопления

Теперь давайте рассмотрим варианты монтажа водяного отопления. Как и в случае со способом циркуляции, мы имеем более простой и дешевый вариант, уступающий по техническим характеристикам более усложненному и затратному.

Однотрубные системы отопления

Первым — простым и дешевым — является однотрубная система водяного отопления дома, в которой жидкость будет последовательно проходить по всем трубам, радиаторам и другим приборам отопления, если они имеются в цепочке и по обратной трубе возвращаться в котел. Данный вариант лучше подходит, опять же, для небольшого помещения.

Минус таких систем – невозможность их грамотной балансировки. Первый прибор всегда горячий, последний всегда теплый.

Двухтрубные системы отопления

Для помещений большей площадью лучше остановить свой выбор на более совершенной двухтрубной системе. В этом случае будет использовано нижнее подключение радиаторов. Но действительно совершенной такая прокладка отопления станет в том случае, если вы подключите циркуляционный насос. В противном случае будет затруднен обогрев дальних комнат.

Кроме того, уменьшить скорость остывания жидкости в системе возможно с помощью установки специальных байпасов на каждую из батарей, а также регуляторов подачи жидкости к отдельно взятому радиатору.

Отличием двухтрубной системы водяного отопления является прокладка цельной трубы к дальнему из радиаторов, от которого делается разветвление к промежуточным приборам отопления. Таким образом, пройдя по всей системе отопления, теплоноситель возвращается в котел по специальной обратной трубе, что позволяет равномерно распределить теплоотдачу по всему помещению.

Конечно, главным недостатком такого обогрева является его дороговизна и сложность монтажа, но комфорт, который вы получите взамен того стоит.

Лучевая система отопления

Схема лучевой системы отопления

Два выше описанных вида прокладки отопительных труб являются представителями периметрального способа. Но есть альтернативный — лучевой. При такой прокладке трубы подводятся отдельно к каждому радиатору: одна, по которой теплоноситель поступает в отопительный прибор, другая — обратная. Такая система позволяет отрегулировать комфортный температурный режим в каждом из помещений дома. Кроме того при поломке одного из радиаторов или трубы нет необходимости отключать все отопление, достаточно сделать это только на нужном участке.

В виду большого количества труб при монтаже лучевой системы, все коммуникации монтируются прямо в пол или стены, что благоприятно сказывается на интерьере дома.

Наиболее оптимально при лучевой прокладке использовать насосную циркуляцию теплоносителя.

Отопление теплым полом

Наиболее оптимальным способом равномерно прогреть все помещение является прокладка водяных теплых полов в доме. Возможно использовать только эту систему, а возможно сочетать ее с другими отопительными приборами. Например, когда в комнатах установлены радиаторы, а в коридорах, ванной и санузле — теплый пол. То есть особенно актуальными теплые полы будут для помещений с кафельным или мраморным покрытиями.

Использование системы «теплый пол» возможно ё при принудительной циркуляции теплоносителя.

Из преимуществ, которые дает водяное отопление теплым полом можно выделить:

• Равномерный прогрев помещение. Стяжка, отдающая тепло путем излучения, отдает его в равных долях в каждом квадрате комнаты.
• Рациональное распределение тепла. Тепло движется снизу вверх.
• Комфорт и микроклимат.
• Отсутствие приборов отопления на стенах в большинстве случаем

Трубы для отопления

Отдельно следует рассмотреть вопрос о разновидностях труб, используемых для отопления частных домов. У каждого материала определенно есть свои как положительные, так и отрицательные стороны. Давайте разберемся, какой из вариантов является наиболее оптимальным.

Отопление металлическими трубами

К металлическим относят стальные и медные трубы.

Проводка водяного отопления дома из стали обойдется вам сравнительно недорого (и это основной плюс данного материала). Металл этот довольно универсален, подходит как для парового так и для водяного отопления. Выдерживает большое давление. Главным недостатком стальных труб является то, что они быстро поддаются коррозии. Это отражается не столько на качестве отопления, сколько на внешнем виде вашего дома — ржавые трубы не самое лучшее украшение интерьера.

Медные трубы имеют больше преимуществ: они крайне долговечны, хорошо держат температуру, не поддаются коррозии. Еще одним преимуществом медных труб является гладкость их внутренней поверхности, что обеспечивает высокую скорость передвижения жидкости по системе отопления. Самый главный минус меди — ее высокая цена.

Стоит заметить, что как стальные, так и медные трубы подходят только для открытых систем отопления и их нельзя монтировать в стены или полы. Поэтому, как мы видим, и у их универсальности есть предел.

Отопление дома полипропиленовыми трубами

Главным преимуществом полипропиленовых труб является их устойчивость к внешним факторам среды: коррозии, процессам гниения, воздействию бактерий и химических соединений.

Также одним из больших плюсов данного материала является его легкость. Отсюда вытекают другие плюсы: такие трубы проще монтировать, они подходят как для использования на опорной, так и на межкомнатной стене.

Отопление из полипропилена позволяет экономить расход топлива (газа или электричества), используемого для нагрева котла за счет низкого коэффициента трения, так как теплоноситель легко проходит по системе обогрева. Но разница несущественная.

Кроме того, полипропиленовые трубы довольно пластичны, имеют разные модификации с множеством стыков, а также дополнены огромным выбором различных комплектующих, что позволяет осуществить монтаж сложных систем отопления.

И, наконец, отопление полипропиленовыми трубами можно делать как в открытых, так и в закрытых системах, когда все трубы будут спрятаны в пол или стены.

При всех видимых плюсах есть у этих труб и минусы. Во-первых, при довольно высокой устойчивости к химическим воздействиям, такие трубы легко поддаются воздействию механическому (разрезать ее можно обычным кухонным ножом). Во-вторых, не для всех видов отопительных систем подходит полипропилен. Его категорически нельзя использовать в сочетании с парогенератором, но для рассматриваемого нами водяного отопления они отлично подходят. Так же водяное отопление полипропиленом подразумевает наличие большого количества стыков, что сильно влияет на надежность системы

Отопление металлопластиковыми трубами

Если говорить о достоинствах металлопластиковых труб, то можно выделить те же самые плюсы, что и у полипропиленовых собратьев. Но отдельно стоит выделить то, что они способны держать более высокую температуру. А также, и это является их главной отличительной чертой, металлопластик отлично гнется. При этом вы можете не боятся за его повреждение. И этот факт делает данный вид труб идеальным вариантом для системы «теплый пол».

Из недостатков — более высокая цена в сравнении с полипропиленовыми аналогами.

Отопление водяным плинтусом

В завершение нашей статьи хотим рассказать вам о «последнем слове» в области водяных систем отопления. Если вы хотите сделать тепло в вашем доме невидимым в самом прямом смысле этого слова, то плинтусовый обогрев — ваш вариант.

Такой обогревательный прибор представляет собой корпус, внешне похожий на обычный плинтус, внутри которого расположен нагревательный элемент — специальные трубки. Сначала нагреваются они, потом корпус, далее тепло распределяется по стенам.

Данный вид отопления идеальное решение для нашей полосы, где так часто образуется плесень на стенах из-за сырости. Кроме того, как уже говорилось, ваш интерьер не испортят ни трубы, ни радиаторы.

Но и у этой системы есть свои недостатки:

• ее нельзя использовать на тех стенах, вдоль которых установлена мебель
• для больших помещений потребуется установка 2-3 корпусов, так как максимальная длина нагревательного контура составляет 15 метров.

Отопление водяными конвекторами

Вам наверняка удавалось сталкивать с электрическими конвекторами. Есть такие же, только водяные. Подключаются они в водяном отоплении по тем же правилам, что и радиаторы. И являются по сути теми же радиаторами, только с другим принципом теплоотдачи.

Работают водяные конвекторы по принципу конвекции. Холодный воздух поступает снизу, теплый выходит сверху. За счет этого происходит очень быстрый нагрев помещения.

К недостаткам таких приборов водяного отопления можно отнести их дороговизну, по сравнению с обычными радиаторами.

Если внимательно изучили нашу статью, то увидели каким многообразием решений для проведения водяного обогрева в частном доме представлен современный рынок отопительного оборудования. Вам остается только подобрать оптимальный вариант, исходя из параметров вашего собственного дома и материальных возможностей. Мир и тепло вашему дому!

Теги: водяное отопление, двухтрбуная система, однотрубная система, отопление дома, теплый пол

Благодаря своей эффективности и приемлемой цене, водяное отопление в частных домах уже на протяжении многих лет остаётся самым популярным. Конструкция парового обогрева работает одновременно на все комнаты, присутствующие в доме, и не важно, одноэтажное строение или в нём 3 этажа. Как правило, отопление в частном доме автономно и не подключено к централизованной системе.

Принцип работы автономного отопления

1. Теплоноситель — жидкость, циркулирующая в системе отопления. При помощи установленного котла теплоноситель нагревается. В процессе циркуляции нагретая жидкость поступает в помещение по трубам, обогревая воздух. Как правило, в качестве жидкости используется антифриз— эта жидкость не замерзает при отрицательной температуре воздуха благодаря своему составу, в который входит этиленгликоль.
2. Контур в схеме отопления — замкнутая по кругу система труб. Также сюда входит котёл, насосы, вентили <nobr>и т. д.</nobr> в зависимости от выбранной схемы отопления.
3. Прямой ток — элементы движения горячей жидкости по направлению от котла к батарее.
4. Обратный ток — элементы движения отдавшей тепло жидкости по направлению к котлу.
5. Прибор водяного отопления — радиатор, батарея, тёплый пол<nobr>и т. д.</nobr> в зависимости от выбора. Необходим для передачи тепла, направляет его для обогрева помещений.

Виды труб различных материалов:

1. Металлические трубы. Не распространены в использовании, имеют недостатки. Со временем покрываются коррозией, в работе недолговечны. Монтируются исключительно на резьбовых соединениях.
2. Медные трубы.Долговечны и надёжны в работе. Выдерживают высокие температуры и давление в трубах. Монтаж выполняется пайкой. Пайка — высокотемпературный припой с содержанием серебра. После установки трубы по желанию можно замаскировать в стену. Медь — дорогостоящий материал, поэтому отопление с участием таких труб может позволить себе не каждый.
3. Полимерные трубы. Делятся на полипропиленовые и полиэтиленовые. Главное достоинство — с установкой сможет справиться даже не обученный человек. Несмотря на дешевизну материала, устойчивы к коррозии, прослужат много лет.
4. Металлопластиковые трубы. Состоят из пластика и алюминия. Монтируются такие трубы резьбовыми соединениями, в некоторых случаях прессовыми соединениями. Недостатки — коэффициент теплового расширения слишком большой. В случае резкой перемены горячей воды на холодную или наоборот трубы могут дать трещину.

Каждому дому своя схема подключения водяного отопления:

Перед тем как покупать оборудование, по схеме следует выбрать необходимую систему отопления, которая подойдёт для того или иного дома.

Разновидности домов.	Схема паровой отопительной системы в частных домах.
Дом — 1 этаж, крутая крыша, присутствует подвал.	Отопительная система — двухтрубная. Вертикальные стояки, желательно нижняя разводка.
Дом — 1 этаж, крутая крыша, подвал отсутствует	Отопительная система — двухтрубная. Котёл устанавливается на первом этаже в специальной для этого комнате, в этом случае разводка должна быть верхней.
Дом — 1 этаж, плоская крыша. Присутствует подвал.	Горизонтальная разводка. В этом случае подвал — идеальное место для установки оборудования. Котёл — работающий на жидком топливе или газу.
Дом — 2 этажа и более. Крутая или плоска крыша — не важно.	Схема отопления — двухтрубная или однотрубная. Вертикальные стояки. Разводка — верхняя или нижняя. Системы с горизонтальным положением проводящих труб использовать нельзя. Можно использовать любой вид отопительных котлов.

Разновидности систем водяного отопления

Системы отопления отличаются лишь внешним видом положения труб, главная задача везде остаётся такой же — нагретая вода обогревает помещение, воду в свою очередь нагревает отопительный котёл. В современном мире существует 3 вида разновидности систем:

• система «естественная циркуляция«;
• система «принудительная циркуляция«;
• система «комбинированная».

Естественная циркуляция

Её основа лежит в функционировании разной плотности холодной и горячей воды. Из физики известно, что горячая вода имеет меньшую плотность, а значит, она становится легче. Нагреваясь, переходит в верхние позиции системы, внизу в свою очередь остаётся холодная вода. Благодаря этому происходит естественная циркуляция воды. Такой вид отопления не зависит от электроснабжения, даже при выключенном свете на долгое время вода в трубах не остынет, но есть и недостатки:

• регулировать температуру нагревательного прибора невозможно;
• нужно много труб, лишние затраты;
• диаметр теплопроводов имеет свои ограничения;
• тяжёлый монтаж труб, необученный человек не справится.

Принудительная циркуляция

Данная система имеет замкнутый круг с расширительным бачком, что является минусом в её работе. Чтобы теплоноситель перемещался циклично, необходимо использовать насос. Работа напрямую зависит от электроснабжения. Необходимы дополнительные расходы на дополнительные комплектующие: манометр, насос и другие.

Преимущества системы:

• в отличие от естественной циркуляции необходим меньший расход труб;
• подходят любые радиаторы;
• возможность регулирования отопительных приборов;
• возможность использования антифриза от замерзания воды в системе.

Комбинированная

Название этой системы говорит само за себя, она сочетает в себе 2 предыдущих варианта. Если в неё вмонтировать насос, вода станет принудительно вращаться, если же этого не делать вода будет протекать с естественной циркуляцией. Имеет способность работать при отключенном электричестве. В разы увеличивает эффективность теплоотдачи.

Схемы монтажа отопительных систем

Однотрубная

На схеме видно, что вода проходит через батареи отопления в прямой последовательности. Минус здесь в том, что последние батареи всегда будут немного холоднее первых. Также недостатком считается неудобство использования, к примеру, перекрыть одну из батарей невозможно, придётся останавливать подачу горячей воды по всей линии.

Раньше однотрубную схему отопления называли «ленинградка» или одноконтурной. Она служила для обогрева больших частных многоквартирных домов. К достоинствам относится то, что трубы могут обогнуть весь периметр дома с первой до последней комнаты. Если однотрубная система даёт мало результатов и помещение остаётся холодным, можно применить другие методы подключения батарей, как правило, это любят делать самоучки.

Двухтрубная

В данной схеме к каждому отопительному прибору подходит холодная и горячая вода с разных труб. В этом случае гораздо легче регулировать температуру в помещении. Двухтрубная разводка делится на 3 вида:

1. Звездообр​азная. В этом случае одна труба с горячей водой подводится с одного краю, а другая с холодной с другого к одному котлу. Достоинство такой схемы в том, что температура во всех батареях всегда будет одинаковая.
2. Шлейф. При данной разводке температура батарей зависит от их удалённости от котла. К сожалению, поддерживать одинаковую температуру во всех батареях в этом случае никак нельзя.
3. Коллекторная. К каждому коллектору подводятся отдельные трубы с холодной и горячей водой. Такая система позволяет устанавливать электромоторы, которые поддерживают заданный уровень температуры в каждой комнате. Главное преимущество — простота монтажа и ремонта. Справиться с монтажом или починкой сможет даже необученный человек, схемы для этого вполне хватает. Недостатки коллекторной системы — обязательна установка шкафов; необходимо много труб.

Виды котлов

• газовые;
• электрические;
• жидкотопливные;
• комбинированные.

Газовые котлы. Одни из самых популярных благодаря своей недорогой стоимости в эксплуатации для России. Обладают низким уровнем шума и простотой монтажа. Но есть и недостатки — на установку необходимо разрешение.

Электрические. Положительные качества: безопасный в работе; не нужно искать место установки, поставить можно, где удобно; тихо работает и занимает мало места. Недостатки: затраты на обогрев, требуется надёжная электросеть.

Жидкотопливные. Подобие газовых, но с другим типом горелки. Для установки требуется отдельное помещение — котельная.

Комбинированные. Положительные качества: используют несколько видов энергоносителей. Недостаток: высокая цена и сложность конструкции.

Обогрев помещений загородного коттеджа можно организовать различными способами – печью, газовыми либо электрическими конвекторами, инфракрасными приборами и прочими воздушными обогревателями. Но для жилых комнат предпочтительным вариантом остается традиционное водяное отопление. Устройство такой системы в частном доме или квартире начинается с выбора правильной схемы, учитывающей планировку здания и расстановку отопительного оборудования.

Как работает система

Если вы планируете самостоятельно провести тепло в помещения, стоит разобраться в конструкции и принципе работы водяного отопления. Три составляющих любой схемы:

• установка, вырабатывающая тепловую энергию и передающая ее воде;
• трубопроводная разводка;
• отопительные приборы, расположенные в обогреваемых комнатах.

Примечание. Запорная арматура – краны, балансировочные вентили, смесительные клапаны – всегда являются частью разводки. Дополнительное оборудование – циркуляционный насос, расширительный бак – входят в состав котла либо монтируются отдельно.

Принцип действия системы основан на передаче теплоты от источника к приборам отопления посредством жидкого рабочего тела – обычной воды, способной поглотить большое количество энергии (удельная теплоемкость – 4.18 кДж/кг •°С). В отдельных случаях применяется незамерзающая жидкость – водный раствор этиленгликоля либо пропиленгликоля. Как это происходит:

1. Сжигая углеводородное топливо или потребляя электроэнергию, установка нагревает воду до температуры 40…90 градусов.
2. Горячий теплоноситель движется по трубам с помощью насоса либо естественным образом (за счет конвекции) к водяным радиаторам.
3. Между обогревательными приборами и воздухом комнат происходит теплообмен – протекающая через батарею вода остывает на 10—20 °C, атмосфера помещения прогревается. Плюс горячая поверхность радиатора выделяет инфракрасное тепловое излучение.
4. Охлажденный теплоноситель возвращается по магистрали в теплогенератор, где снова нагревается до требуемой температуры.
5. Излишек воды, образующийся при тепловом расширении, поступает в специальную емкость. Когда температура в системе падает, жидкость опять сжимается и уходит из расширительного бачка.

Справка. Интенсивное выделение инфракрасного тепла поверхностью батарей начинается при температуре более 60 °C.

Прежде чем проводить отопление, запомните одно правило: эффективность обогрева практически не зависит от объема воды в системе. Данный показатель влияет лишь на скорость прогрева/остывания дома при запуске либо остановке теплогенератора.

Перечислим действительно важные характеристики:

• разность температур на входе и выходе домашнего отопителя, максимально допустимая – 25 градусов;
• мощность источника – должна выбираться по расчету тепловых потерь сквозь внешние стены + прогрев воздуха для вентиляции;
• расход теплоносителя – объем воды, проходящей через отопительные приборы в течение 1 часа;
• гидравлическое сопротивление трубопроводной сети вместе с радиаторами, в идеале не должно превышать 1 Бар (10 м водного столба).

Разъяснение касательно общего объема теплоносителя в трубах даст эксперт Владимир Сухоруков в своем видео:

Виды котлов и других водогрейных аппаратов

Эффективность работы отопления в частном доме зависит от установки, нагревающей рабочее тело (воду). Правильно подобранный агрегат вырабатывает количество теплоты, необходимое для радиаторов и бойлера косвенного нагрева (при наличии), экономно расходуя энергоносители.

Автономная водяная система может работать от:

• водогрейного котла, использующего определенное топливо — природный газ, дрова, уголь, солярку;
• электрокотла;
• печи на дровах с водяным контуром (металлической или кирпичной);
• теплового насоса.

Дополнение. Есть комбинированные типы отопителей, одновременно совмещающие 2—3 энергоносителя, например, уголь – природный газ, дрова – электричество (один экземпляр показан ниже на фото). Также существуют универсальные котлы, куда можно установить дизельную форсунку, газовую или пеллетную горелку – на выбор.

Чаще всего для организации отопления в коттеджах применяют именно котлы – газовые, электрические и твердотопливные. Последние изготавливаются только в напольном исполнении, остальные теплогенераторы – настенном и стационарном. Дизельные агрегаты используются реже, причина – высокая цена горючего. Как правильно выбрать водогрейный бытовой котел, рассматривается в подробном руководстве.

Печное отопление, совмещенное с водяными регистрами или современными радиаторами – неплохое решение для обогрева дачи, гаража и небольшого жилого домика площадью 50—100 м². Недостаток — помещенный внутрь печки теплообменник нагревает воду бесконтрольно. Чтобы избежать закипания, важно обеспечить принудительную циркуляцию в системе.

Справка. Раньше подобные схемы делались самотечными – без насоса, с открытым расширительным бачком. Регистры и магистрали сваривались из стальных труб диаметром 40…80 мм (внутренний), прокладываемых с уклоном 3—5 мм на 1 м для лучшего самотека. Отопление называли паровым, поскольку система не боялась закипания.

Тепловые насосы не получили широкого распространения на территории стран бывшего Союза. Причины:

• основная проблема — дороговизна оборудования;
• из-за холодного климата аппараты типа «воздух – вода» попросту неэффективны;
• геотермальные системы «земля – вода» сложны в монтаже;
• электронные блоки и компрессоры тепловых насосов весьма дороги в ремонте и обслуживании.

Из-за высокой цены срок окупаемости агрегатов превышает 15 лет. Но эффективность установок (3—4 кВт теплоты на 1 затраченный киловатт электроэнергии) привлекает мастеров – умельцев, пытающихся собрать самодельные аналоги из старых кондиционеров.

Как своими руками изготовить простейший вариант теплового насоса, смотрите на видео:

Приборы водяного отопления

В качестве обогревательных элементов помещений могут выступать:

• традиционные радиаторы, устанавливаемые под оконными проемами и возле холодных стен, например, с северной стороны здания;
• трубные контуры напольного обогрева, иначе – теплые полы;
• плинтусные обогреватели;
• внутрипольные конвекторы.

Водяное радиаторное отопление – самый надежный и дешевый вариант среди перечисленных. Установку и подключение батарей вполне реально выполнить самому, главное, — верно подобрать количество секций по мощности. Недостатки – слабый прогрев нижней зоны комнаты и расположение приборов на виду, что не всегда согласуется с дизайном интерьера.

Все имеющиеся в продаже радиаторы делятся на 4 группы по материалу изготовления:

1. Алюминиевые – секционные и монолитные. На самом деле отливаются из силумина – сплава алюминия с кремнием, являются наиболее эффективными по скорости прогрева.
2. Биметаллические. Полный аналог алюминиевых батарей, только внутри предусмотрен каркас из стальных труб. Сфера применения – многоквартирные высотные дома с центральным теплоснабжением, где теплоноситель подается с давлением свыше 10 Бар.
3. Стальные панельные. Сравнительно дешевые радиаторы монолитного типа, сделанные из листов штампованного металла плюс дополнительное оребрение.
4. Чугунные секционные. Тяжелые, теплоемкие и дорогие приборы с оригинальным дизайном. Из-за приличного веса некоторые модели оснащаются ножками – подвесить такую «гармошку» на стену нереально.

Примечание. Речь идет о чугунных радиаторах в современном дизайнерском исполнении. Батареи советского образца типа МС-140 устарели по всем параметрам.

По востребованности лидирующие позиции занимают стальные приборы – они недороги, а с точки зрения теплопередачи тонкий металл мало уступает силумину. Следом идут алюминиевые, биметаллические и чугунные обогреватели. Выбирайте, какие вам больше нравятся.

Конструкция теплых полов

Система напольного обогрева состоит из таких элементов:

• греющие контуры из металлопластиковых либо полиэтиленовых труб, залитые цементной стяжкой или уложенные между лагами (в деревянном доме);
• распределительный коллектор с расходомерами и термостатическими вентилями для регулирования расхода воды в каждой петле;
• смесительный узел – циркуляционный насос плюс клапан (двух— или трехходовой), поддерживающий температуру теплоносителя в диапазоне 35…55 °C.

Узел подмеса и коллектор соединяются с котлом двумя магистралями – подающей и обратной. Нагретая до 60…80 градусов вода порциями подмешивается клапаном в контуры по мере остывания циркулирующего теплоносителя.

Теплые полы – самый комфортный и экономичный способ обогрева, хотя затраты на монтаж в 2—3 раза выше устройства радиаторной сети. Оптимальный вариант отопления изображен на фото – напольные водяные контуры + батареи, регулируемые термоголовками.

Конвекторы плинтусные и внутрипольные

Обе разновидности обогревателей похожи конструкцией водяного теплообменника – медного змеевика с насаженными тонкими пластинами – ребрами. В напольном исполнении греющая часть закрыта декоративным кожухом, внешне напоминающим плинтус, сверху и снизу оставлены зазоры для прохождения воздуха.

Теплообменник внутрипольного конвектора установлен в корпусе, находящемся ниже уровня чистого пола. Некоторые модели комплектуются малошумными вентиляторами, повышающими производительность обогревателя. Теплоноситель подается по трубам, уложенным скрытым способом под стяжкой.

Описанные приборы удачно вписываются в дизайн помещения, а подпольные конвекторы незаменимы возле прозрачных наружных стен, целиком сделанных из стекла. Но рядовые домовладельцы не торопятся приобретать эти приборы, поскольку:

• медно-алюминиевые радиаторы конвекторов – удовольствие не из дешевых;
• для полноценного обогрева коттеджа, расположенного в средней полосе, придется ставить обогреватели по периметру всех комнат;
• внутрипольные теплообменники без вентиляторов малоэффективны;
• те же изделия с вентиляторами издают тихий монотонный гул.

Отсюда вывод: конвектор — полезная вещь для определенных мест, где затруднено размещение обычных батарей. Но обогревать такими приборами целое здание неоправданно дорого.

Радиаторная сеть – 4 способа разводки труб

При обустройстве отопления в частных домах применяется 4 основных схемы:

• однотрубная, она же – «ленинградка»;
• двухтрубная плечевая (иначе – тупиковая);
• двухтрубная попутная;
• коллекторная.

Примечание. В двухэтажном коттедже допускается комбинировать 2 схемы. Пример: на 1 этаже сделать коллекторную систему, на втором – смонтировать разводку с попутным течением теплоносителя. Хотя подобные решения не всегда оправданы.

Согласно современным стандартам, все перечисленные схемы делаются герметичными. Вода в трубах находится под давлением 0.5…3 Бар (зависит от температуры), устанавливается расширительный бак закрытого типа с резиновой мембраной внутри. Обязательное условие работы системы – принудительная циркуляция от электрического насоса.

«Ленинградка» и двухтрубная тупиковая схема способна функционировать без циркуляционного насоса, за счет конвективного течения жидкости. Принцип следующий: холодная более тяжелая вода вытесняет вверх горячую, обладающую меньшей удельной массой. Но чтобы провести и наладить самотек, нужно использовать трубы увеличенных размеров — Ø32…80 мм, монтируемых с определенным уклоном.

Коллекторная и попутная кольцевая разводка (другое название — петля Тихельмана) неспособна работать без принудительной перекачки воды, поэтому всегда делается закрытой. Рассмотрим каждую схему подробнее.

Однотрубный вариант подключения

Изначально система кажется простой – вдоль наружных стен здания горизонтально проложена одна магистраль, куда присоединены все радиаторы, причем обеими подводками. Пройдя первую батарею, охлажденный теплоноситель возвращается в общую трубу, смешивается с горячим и поступает в следующий обогревательный прибор. Соответственно, каждый последующий радиатор получает более холодный теплоноситель.

В чем сложность однотрубной схемы:

1. Диаметр магистральной трубы – не менее 20 мм (внутренний проход), что соответствует наружному размеру металлопластика 26 мм, полипропилена – 32 мм. Указанное сечение остается одинаковым по всей длине трубопровода.
2. Число батарей в 1 ветви – максимум 6 шт., иначе придется наращивать диаметр разводящей трубы до 32—50 мм. Монтаж усложняется и дорожает на 15—20% (минимум).
3. Поскольку к дальним радиаторам приходит менее нагретая вода, их теплообменную поверхность нужно увеличивать на 10…30%, добавляя количество секций.
4. Ручная либо автоматическая регулировка протока через 1 обогреватель влияет на работу остальных приборов, поскольку меняется температура и расход воды в общей магистрали.

Справка. В многоквартирных домах советской постройки эксплуатируются вертикальные однотрубные системы, где батареи присоединяются к стоякам, принцип «ленинградки» сохраняется. Аналогичные схемы, только в миниатюре, используются в двухэтажных частных коттеджах, когда требуется организовать самотек.

Однотрубная замкнутая схема водяного отопления подойдет для дачных и жилых домиков площадью 60…100 м². Два этажа – не проблема, система делится на 2 кольцевых ветви, сходящихся на тройниках возле котла, насос задействован один.

Двухтрубные схемы – кольцевая и тупиковая

Характерное отличие этих разводок – деление горячего и остывшего теплоносителя на 2 линии – подающую и обратную. Здесь к батареям приходит две трубы – по одной вода заходит в радиаторы, через вторую течет обратно к котлу. Для отопления жилищ используется 2 системы:

1. При тупиковой схеме теплоноситель идет по магистрали до последнего прибора, затем возвращается через обратку – течет в противоположном направлении.
2. В кольцевой петле Тихельмана вода не меняет направление движения после выхода из батареи. То есть, теплоноситель в обеих магистралях течет в одну сторону.

Дополнение. Первая система состоит из одной или нескольких тупиковых ветвей – плеч разной либо одинаковой протяженности. Вторая делается в виде одного или нескольких замкнутых колец, сходящихся на котле.

Преимущества двухтрубных методов соединения батарей:

• малые диаметры магистралей – 15—20 мм (внутренний);
• все радиаторы заполняются теплоносителем одинаковой температуры;
• нет ограничений по числу обогревателей на 1 линии;
• система поддается автоматизации и регулировке, изменение расхода либо полное отключение одной батареи не влияет на работу соседних;
• правильно собранная попутная разводка хорошо сбалансирована гидравлически;
• невысокие затраты на монтаж.

Тупиковую схему несложно собрать своими руками — она «прощает» несерьезные ошибки и легко балансируется. С петлей Тихельмана труднее – в одноэтажном здании двойная магистраль обязательно пересечет проем входной двери, который придется огибать трубами сверху или снизу под полами.

Коллекторная система

Здесь подключение радиаторов организовано лучевым способом от распределительной гребенки, размещенной близко к центру здания. Она соединяется с котлом двумя трубами, а к каждой батарее идет собственная двухтрубная линия – подача и обратка. Радиаторные подводки идут к приборам по кратчайшему пути — прячутся в стяжке пола либо крепятся под потолком перекрытия нижнего этажа.

Примечание. Удаление воздуха из скрыто проложенных трубопроводов производится через автоматические воздухоотводчики, установленные на гребенке.

Лучевая схема – современный вариант разводки, сохраняющий достоинства тупиковой системы. Есть и дополнительные плюсы:

• трубы, подводки и шкаф с коллектором прячется внутри строительных конструкций, поэтому схема годится для любых интерьерных решений;
• удобство и простота регулирования (балансировки), органы управления расположены в одном месте — распределительном шкафу;
• если оснастить термостатические вентили гребенки сервоприводами и поставить электронный блок управления, то можно полностью автоматизировать водяное отопление здания.

Для подключения обогревателей к коллектору применяются трубы сшитого полиэтилена Ø10 мм (внутреннее сечение), защищенные теплоизоляционной оболочкой. От котельной установки до гребенки прокладывается магистраль диаметром 26…40 мм в зависимости от числа потребителей.

Недостатки лучевой разводки:

• в обжитом доме сложно проводить трубопроводы к радиаторам – вскрывать стяжку или вырезать штробы;
• высокая стоимость материалов и работ;
• схема не работает без насоса;
• проложенные внутри бетонного монолита магистрали нельзя переделать либо заменить.

Напоследок о преимуществах и недостатках

Сначала раскроем основные минусы данного отопления:

• значительные вложения при строительстве – домовладелец несет затраты на покупку материалов, оборудования и монтаж;
• при эксплуатации надо следить за работой теплосиловой установки, дизельные и дровяные котлы вовремя загружать топливом;
• существует вероятность протечки или размораживания элементов отопительной сети.

Перечисленные недостатки нельзя назвать критическими. Вложения постепенно окупаются, при недостатке средств монтаж выполняется самостоятельно. Вероятность протечек сводится к нулю за счет качественной сборки и заливки незамерзающего теплоносителя (антифриза), если отопление включается периодически.

Список плюсов выглядит гораздо внушительнее:

1. Универсальность. Для подогрева рабочего тела можно использовать оборудование, использующее различные источники энергии и горючее. При необходимости ставится 2—4 разных водогрейных аппарата.
2. Широкий выбор комплектующих. Застройщик может подобрать схему и материалы под личный бюджет – применить недорогие полипропиленовые трубы, поставить панельные радиаторы и электрокотел.
3. Гибкость. Любая схема закрытого типа легко адаптируется под требования домовладельца, трубопроводы укладываются закрытым либо открытым способом. Исключение – гравитационная (самотечная) разводка, монтируемая по строгим правилам.
4. Температура поверхности приборов не превышает 80 градусов, выделяется мягкое инфракрасное тепло, воздух не пересушивается.
5. Параллельно с отоплением нетрудно организовать горячее водоснабжение – установить и подключить к теплогенератору накопительный бойлер косвенного нагрева.
6. Есть возможность полной автоматизации и управления отоплением на расстоянии – через GSM связь или интернет.

Как вы поняли, публикация носит ознакомительный характер и пригодится домовладельцам, не определившимся со способом отопления своего дома. Более развернутые инструкции по выбору теплосилового оборудования, труб и применяемой арматуры вы найдете на других страницах нашего ресурса (переходы выделены синим цветом в тексте статьи).

Используемые источники:

• https://tehpribory.ru/glavnaia/oborudovanie/vodianoe-otoplenie.html
• https://eurosantehnik.ru/sistema-vodyanogo-otopleniya-doma-raznovidnosti-sxemy-sravnenie.html
• https://teplo.guru/sistemy/vodyanoe-otoplenie-v-chastnom-dome.html
• https://otivent.com/ustrojstvo-sistemy-vodyanogo-otopleniya-v-zagorodnom-dome
