Виды счетчиков тепла для индивидуального и общедомового учета потребления

05.11.2015 —>

Квартирный счетчик тепла (его еще называют теплосчетчиком) представляет собой комплекс приборов, предназначающийся для учета количества тепла, которое потреблено отопительной системой квартиры. Количество использованного тепла зависит не только от расхода теплоносителя, но и от температурной разницы на входе/выходе системы. И по причине постоянного роста коммунальных тарифов многие жители квартир отдают предпочтение установке теплосчетчика. Попытаемся выяснить, в чем заключается причина такой популярности.

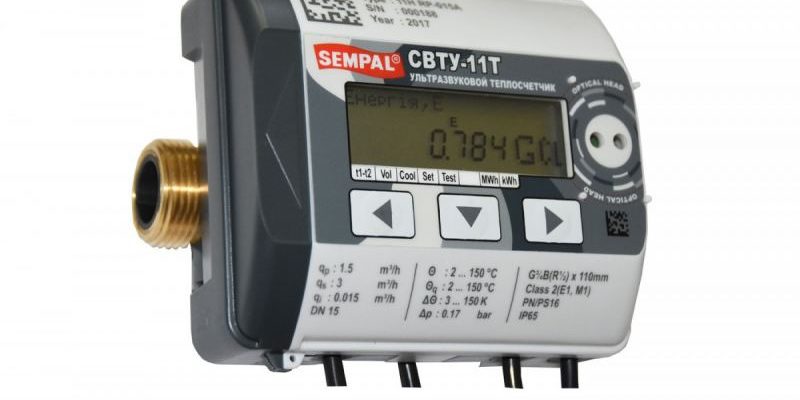

Квартирный счетчик тепла

Критерии выбора теплосчетчика

Монтажом счетчика имеют право заниматься лишь те компании, у которых есть лицензия на проведение подобного рода работ (в противном случае никто не подпишет акт приема). А для того, чтобы правильно выбрать прибор, вас должен проинструктировать представитель компании-поставщика, рассказав о характеристиках счетчика. Что же касается требований, то они зачастую предъявляются следующим параметрам:

• датчики, которые отвечают за дистанционную передачу данных;
• показатели погрешностей;
• количество поступаемых данных, их архивация.

Основными критериями выбора являются: схема ввода тепловой энергии и рабочая жидкость; очень важны при этом и предельные показатели, о которых должны знать сотрудники теплоснабжающей фирмы. Также существуют определенные параметры выбора счетчика тепла, связанные с размерами труб в магистрали и патрубковым подключением. Зачастую выходы счетчиков являются меньшими, чем выходы труб, из-за чего гидравлическое давление на участке установки повышается. А это, в свою очередь, оказывает влияние на погрешность данных, причем исключительно в сторону увеличение потребленного тепла.

Обратите внимание! Не менее важными параметрами при выборе являются тепловые вводы, а также то, присутствует ли система ГВС и какого она типа.

Не стоит забывать и о перепадах давления в магистрали. Хотя зачастую данный показатель является незначительным.

Таблица – Сравнение популярных моделей и цен

Модель	Разновидность	Расход (номинальный)	Среднерыночная стоимость
Engelmann Sensostar 2	Электро-механический	От 1,5 до 2,5 кубометров в час	13185 рублей
Engelmann Sensostar 2U	Ультразвуковой	От 1,5 до 2,5 кубометров в час	15300 рублей
Landis&Gir T-230	Ультразвуковой	От 0,6 до 1,5 кубометра в час	15300 рублей
Landis&Gir T-550	Ультразвуковой	От 0,6 до 1,5 кубометра в час	17680 рублей
Landis&Gir 2WR6	Ультразвуковой	От 0,6 до 2,5 кубометра в час	17600 рублей
Apator ELF	Электромеханический	От 0,6 до 2,5 кубометра в час	12300 рублей
Ultrahit UH-50	Электромеханический	0,6 кубометра в час	7600 рублей

Теплосчетчик крыльчатый «ПУЛЬС СТ15-А»	Теплосчетчик ультразвуковой «ПУЛЬС СТУ»

Основные технические характеристики

Теплоноситель	Сетевая вода по СНиП 41-02-2003
Диаметр условного прохода, мм	15/20
Максимальный расход воды qмакс, м3/ч	3,0 / 5,0
Номинальный расход воды qном, м3/ч	1,5 / 2,5
Минимальный расход воды qмин, м3/ч	0,012 / 0,05
Максимальное рабочее давление воды, МПа	1,6
Диапазон изменения температуры, С	от 4 до 95
Диапазон измерения разности температур, С	от 3 до 90
Класс точности по ГОСТ Р ЕН 1434-1-2011	2
Жидкокристаллический дисплей	8 разрядов
Электропитание	Литиевая батарея 3,6 В
Габаритные размеры (Д?В?Ш), мм, не более	110?110?96 / 130х110х105
Масса, кг, не более	0,8 / 0,9
Средний срок службы не менее, лет	12

Особенности монтажа теплосчетчиков

В установке данных приборов нет ничего сложного, а сама схема монтажа зависит преимущественно от функциональности.

1. Так, по ходу движения рабочей жидкости устанавливается фильтрующая сетка.
2. Датчик следует установить либо на «обратку», либо на подачу, и зафиксировать в подающем отводе.
3. С обеих сторон устройства фиксируется запорный кран.

Как только сезон отопления закончится, вы обязаны снять показания и передать их для того, чтобы согласовать с тарифом. Показатели снимаются таким же образом, как и с электрического счетчика: разницу в значениях следует умножить на тариф.

Обратите внимание! Счетчик нужно в обязательном порядке проверять каждые четыре года. Если будут обнаружены неисправности, то у метролога будет право произвести демонтаж, а также его опломбирование после того, как неполадки будут устранены.

Результатом использования квартирного счетчика тепла будет экономия ресурсов – не только материальных, но и отопительных. И уже за несколько отопительных сезонов все расходы на установку с лихвой окупятся, а незначительные суммы в ежемесячных коммунальных счетах станут нормой.

Видео – Установка счетчика тепла

Принцип действия теплосчетчиков

Сразу оговоримся, что установка данного устройства возможна лишь в тех квартирах, где разводка труб вертикальная. Что касается принципа действия, то он основывается на измерении температуры на входе/выходе магистрали и расчете потребленной тепловой энергии при помощи теплоносителя. Сам учет основан на ряде подходов в плане фиксации показателей расхода, а также в последующей обработке полученной информации.

Большая часть современных моделей оснащена входом к персональному компьютеру, а показатели расхода хранятся в памяти счетчика на протяжении десяти (!) лет. Сам прибор состоит из следующих элементов:

• вычислитель;
• расходомер;
• два температурных датчика.

Помимо того, питание вычислителей может быть автономным или внешним, рассмотрим каждый из них детальнее.

• Модели автономного типа нуждаются в питании на 24 ватта, в связи с чем требуется установка трансформатора энергии.
• Вычислители второго типа характеризуются достаточно короткими проводами, а также тем, что срок службы элементов питания незначителен (порядка шести лет).

Видео – Счетчики тепла «Энконт»

Классификация квартирных счетчиков тепла

Описываемые в статье устройства могут быть трех типов, у каждого их них есть свои особенности, сильные и слабые стороны.

№1. Модели электромагнитного типа

Такие счетчики производятся в виде малогабаритных гидродинамических генераторов. Среди особенностей приборов выделяют точность цифр, в это же время они нуждаются в качественном монтаже и способны чутко реагировать на близость других электронных устройств.

№2. Механические модели (их еще называют крыльчатыми)

Такой квартирный счетчик тепла действует по следующему принципу: в теплоноситель помещается специальная турбинка, которая вращается пропорционально скорости потока рабочей жидкости. Также устройство оснащено системой дистанционной передачи сигнала, которая считывает расход на текущий момент.

Среди преимуществ таких моделей стоит выделить:

• доступную стоимость;
• простоту в использовании;
• тот факт, что они питаются от внутреннего источника электроэнергии (батарейки).

Но есть и недостатки, к которым стоит отнести:

• чувствительность к гидравлическим ударам;
• отсутствие возможности удаленного считывания данных;
• низкую износостойкость турбинки (ее приходится часто менять);
• неспособность хранения суточной информации;
• повышение давления в отопительной системе.

№3. Ультразвуковые приборы

Принцип их действия основывается на работе приемника сигнала и излучателей, которые установлены противоположно. Внешне это выглядит так: полый отрезок трубы, к которому прикреплены два термометра, датчики и тепловычислитель; имеется также жидкокристаллический дисплей. Для считывания информации в данном случае достаточно всего лишь одного нажатия на кнопку. Среди неоспоримых достоинств ультразвуковых приборов стоит выделить:

• информативность;
• дистанционный съем информации;
• отсутствие повышения гидравлического давления.

Есть и несколько минусов, ознакомимся с ними:

• необходимость в подключении посредством UPS при нестабильности в подаче электричества;
• если рабочая жидкость мутная или завоздушенная (присутствуют воздушные пузырьки), то прибор может показывать некорректные данные.

Обратите внимание! Если установить регулятор в тандеме с платой и клапанами, то можно сэкономить еще больше. Так, при хорошей термоизоляции квартиры, а также при стабильных 26-ти градусах, тепловой режим может быть скорректирован регулятором до комфортных 22-х градусов; теплосчетчик в эти время будет насчитывать существенно меньшие показатели.

Также отметим, что при установленном в квартире счетчике обязательна регулировка подачи тепла в отопительные батареи посредством запорных кранов. Даже после того, как кран будет прокручен на один оборот (запрещается закрывать его полностью!), разница в коммунальных счетах будет заметной. К примеру, за 30 метров квадратных вы платите 2 тысячи рублей. И если вы установите теплосчетчик, то сумеете сберечь как минимум 1 тысячу. Конкретная экономия зависит от площади – если она большая, то выгоды будут более очевидными.

Какие документы нужны для установки счетчика?

Стоимость регистрации, монтажа счетчика, а также сбора требуемой документации составляет в среднем от 6000 до 8000 рублей. И если вы планируете самостоятельно подготовить все требуемые бумаги, то наберитесь терпения (процесс займет несколько месяцев), пойдите в соответствующие организации и возьмите там приведенные ниже документы.

Шаг первый. Посетите организацию, за которой закреплен ваш дом, и возьмите требуемое разрешение.

Шаг второй. Далее нужно пойти к балансодержателю дома, поставляющему тепло, и получить там технические требования.

Шаг третий. Также вам потребуется готовый расчетный проект узла теплопотребления на основании выбранного устройства (детальнее о выборе мы поговорим в конце статьи). Полученные расчеты также согласуйте с нормативными показателями.

Шаг четвертый. Здесь вам необходимо произвести монтаж в соответствии с каждой цифрой проекта.

Шаг пятый. Далее заключите дополнительное соглашение к основному контракту с поставщиком тепловой энергии. В соглашении должна быть указана оплата, основывающаяся на показателях теплосчетчика.

Шаг шестой. В конце вместе с представителем компании, поставляющей тепло, оформите акт сдачи установки прибора, после чего зарегистрируйте сам счетчик.

Казалось бы, ничего сложного в этом перечне документации нет. Но не стоит забывать о препятствиях, представляющих собой дополнительные документы к каждому из этапов. Более того, срок ожидания разрешительных бумаг может достигать 15-ти дней.

Обратите внимание! Изучите отопительную систему в квартире. Если она одно- или двух трубная, то вопрос об установке отпадает в принципе так же, как в случае с индивидуальным отоплением. Исходить нужно, как мы уже говорили, исключительно от горизонтальной системы.

Огромное значение имеет и месторасположение вашей квартиры. Если речь идет об угловых квартирах, расположенных на последнем или первом этаже, то беспокоиться там особо нечего – в случае требуемого комфорта в 8-22 градусов владельцы вообще не ощутят никакой разницы в плане экономии средств.

Среднерыночная цена колеблется в пределах от 5-ти до 10-ти тысяч рублей. Более современные ультрафиолетовые модели обойдутся дороже, но в обычных условиях они целесообразны далеко не во всех случаях. В контурах вертикального типа подразумевается подключение каждой секции к отдельно стоящему стояку (паре трубы): одна трубка «смотрит» вниз, вторая появляется сверху. Если же речь идет о горизонтальной отопительной системе, то в ней трубы выходят снизу и устремляются туда же.

Установка общедомового счетчика на отопление

Советуем вам ознакомиться с нашим руководством о том какие правила следует соблюдать и как установить общедомовой счетчик тепла смотрите подробности тут

В современных домах зачастую применяется именно такая разводка, пусть и стоит она примерно на 1/5 дороже предыдущего варианта. К слову, типы разводки относятся и к трубопроводу водоснабжения. А теперь рассмотрим, на что нужно обращать внимание, выбирая квартирный счетчик тепла.

Сферы использования прибора

Как уже отмечалось выше, теплосчетчик может монтироваться только в той квартире, где разводка труб горизонтального типа, а теплоноситель вводится в магистраль отдельно. Стоит заметить, что горизонтальные системы, которые пригодны для установки счетчика, присутствуют во всех новых домах. Если же разводка отопительной системы вертикальная, а через жидплощадь при этом проходят несколько стояков, а не один, то счетчик тепла установить невозможно.

Это объясняется тем, что в магистралях однотрубного типа температурный зазор на входе/выходе обогревательных устройств составляет, как правило, 1 градус, а описываемый счетчик способен учитывать тепловую энергию с приемлемой погрешностью при температурном зазоре от 3-х градусов. По этой причине в подобного рода квартирах тепловой счетчик установить невозможно, даже на каждый отдельный стояк.

Аналогичные названия устройства:

• квартирный счетчик тепла;
• тепломер;
• устройство учета потребления тепловой энергии;
• теплосчетчик;
• счетчик тепловой энергии.

Достоинства эксплуатации квартирного теплосчетчика

Если вы решили поставить у себя дома счетчик тепла, то должны помнить, что само по себе данное устройство не даст никакого результата в плане экономии, зато – в рамках разумного, разумеется – даст возможность сэкономить на обогреве, демонстрируя текущее использование ресурсов. Вскоре вы сами убедитесь, что это позитивно скажется на коммунальных расходах.

Обратите внимание! Счетчик позволяет контролировать энергопотребление только тогда, когда температура контролируется терморегулятором, а сам узел устроен правильно.

И если вы будете снижать градусы каждый раз, уходя на работу, то уже в конце месяца убедитесь в целесообразности покупки. Так, по предварительным расчетам, экономия составит около 6-ти процентов. Также следует помнить, что сама процедура установки счетчика достаточно сложна – для этого потребуется сбор соответствующей документации, возможны также непредвиденные расходы (детальнее о документах и установке мы расскажем несколько позже).

Тепловой счетчик – устройство по учету потребленного теплоносителя, в настоящее время очень выгоден, так как позволяет экономить средства благодаря оплате только за потребленное тепло, исключая переплату.

Важным моментом является правильный выбор вида прибора в зависимости от места установки и конструктивных особенностей теплосети, а также заключение договора с обслуживающей организацией, которая будет контролировать техническое состояние устройства.

Существует множество моделей тепловых счетчиков, отличающихся устройством и размерами, но принцип того, как работает счетчик отопления, остался такой же, как и на простейшем приборе, который измеряет температуру и расход воды на входе и выходе трубопровода объекта теплоснабжения. Различия проявляются только в инженерных подходах к решению данного вопроса.

Принцип работы

Работа теплосчетчика построена на принципе вычисления количества теплоты с применением данных, взятых от датчика расхода теплоносителя и пары датчиков температуры. Происходит замер количества воды, прошедшего через отопительную систему, а также разница температур на входе и выходе.

Количество теплоты вычисляют произведением расхода воды, прошедшей по отопительной системе, и разницей температур поступившего и вышедшего теплоносителя, что выражается формулой

Q = G * (t₁-t₂), гКал/ч, в которой:

• G – массовый расход воды, т/ч;
• T₁,₂ – температурные показатели воды на входе и выходе из системы, ^оС.

Все данные с датчиков поступают на вычислитель, который после их обработки определяет значение потребления тепла и записывает результат в архив. Значение потребленного тепла отображается на дисплее прибора и может быть снято с любой момент.

Что влияет на точность теплосчетчика

                     Techem compact V

Теплосчетчик, как и любой точный прибор, при измерении потребленного тепла имеет определенную суммарную погрешность, которая складывается их погрешностей термодатчиков, расходомера и вычислителя. В квартирном учете используют приборы, имеющие допустимую погрешность 6-10%. Реальный показатель погрешности может превышать базовый, зависящий от технических характеристик комплектующих элементов.

Увеличение показателя обуславливают следующие факторы:

1. Амплитуда входящей и выходящей температуры теплоносителя, которая меньше 30^оС.
2. Нарушения при монтаже относительно требований изготовителя (при установке нелицензионной организацией, производитель снимает с него гарантийные обязательства).
3. Не надлежащее качество труб, жесткая вода, используемая в теплоносителе, и наличие в нем механических примесей.
4. При расходе теплоносителя ниже минимального значения, обозначенного в технических характеристиках устройства.

В чем измеряется потребленное тепло

Расчет тарифа потребленного тепла принято производить в гигакалориях. Единица измерения относится к внесистемным, и традиционно используется со времен существования СССР. Приборы, произведенные в Европе, вычисляют потребленное тепло в ГигаДжоулях (система СИ), или общепринятой международной внесистемной единице кВт*ч (kWh).

Особых трудностей в том, как рассчитать плату за отопление, различия систем измерения у сотрудников теплоснабжающих организаций не вызывают, так как одни единицы легко переводятся в другие при помощи определенного коэффициента.

Виды тепловых счетчиков

Все доступные к приобретению счетчики отопления делятся на следующие виды:

• Тахометрический или механический

Производит измерение количества прошедшего через сечение трубы теплоносителя при помощи вращающейся детали. Активная часть аппарата может быть винтовая, турбинная или в виде крыльчатки.Приборы доступны по стоимости и просты в использовании. Слабая сторона подобных устройств – чувствительность к загрязнениям и оседанию внутри механизма грязи, ржавчины, и к гидроударам. Для этого в конструкции предусмотрен специальный магнито-сетчатый фильтр. Также приборы не способны хранить собранные за сутки данные.

• Ультразвуковой

Чаще применяется в качестве общего счетчика многоквартирного дома. Имеет разновидности:

1. частотный,
2. временной,
3. доплеровский,

Сигнал генерируется передатчиком и улавливается приемником после прохождения через толщу воды. Гарантирует высокую точность измерения только при достаточной чистоте теплоносителя.

• Электромагнитный

Отличается высокой точностью показаний и стоимостью. Работа устройства основана на принципе прохождения через поток теплоносителя магнитного поля, которое реагирует на его состояние. Аппарат нуждается в периодическом обслуживании и очистке. Состоит из первичного преобразователя, электронного блока и термодатчиков.

• Вихревой

Работает по принципу измерения количества и скорости вихрей. Не чувствителен к засорениям, но реагирует на появление в системе воздуха. Прибор устанавливают в горизонтальном положении между двумя трубами.

Как правильно передать показания



Квартирный измеритель тепла функционально намного проще современного мобильного телефона, но у пользователей периодически возникают непонимания процесса снятия и отправки показаний дисплея.

Для предотвращения подобных ситуаций, перед началом процедуры снятия и передачи показаний, рекомендуется внимательно изучить его паспорт, в котором даны ответы на большинство вопросов, связанных с характеристиками и обслуживанием устройства.

В зависимости от конструктивных особенностей прибора, съем данных производят следующими способами:

1. С жидкокристаллического дисплея путем визуальной фиксации показаний с различных разделов меню, которые переключаются кнопкой.
2. ОРТО передатчик, который включают в базовую комплектацию европейских приборов. Способ позволяет вывести на ПК и распечатать расширенную информацию о работе прибора.
3. M-Bus модуль входит в поставку отдельных счетчиков с целью подключения устройства к сети централизованного сбора данных теплоснабжающими организациями. Так, группу приборов объединяют в слаботочную сеть кабелем «витая пара» и подсоединяют к концентратору, который их периодически опрашивает. После формируется отчет и доставляется в теплоснабжающую организацию, либо выводится на дисплей компьютера.
4. Радиомодуль, входящий в поставку некоторых счетчиков, передает данные беспроводным способом, на расстояние, достигающее нескольких сотен метров. При попадании приемника в радиус действия сигнала, показания фиксируются и доставляются в теплоснабжающую организацию. Так, приемник иногда закрепляют на мусоровоз, который при следовании по маршруту ведет сбор данных с близлежащих счетчиков.

Архивирование показаний

Все электронные тепловые счетчики сохраняют в архиве данные о накопленных показателях расхода тепловой энергии, времени работы и простоя, температуры теплоносителя в прямом и обратном трубопроводе, общее время наработки и коды ошибок.

Стандартно прибор настраивается на различные режимы архивирования:

• часовой;
• суточный;
• месячный;
• годовой.

Некоторые из данных, такие как общее время наработки и коды ошибок считываются только при помощи ПК и установленного на нем специального программного обеспечения.

Теплосчетчики на отопление в квартире — как правильно выбрать и установить?

Чтобы не возникало проблем с оплатой квитанций, необходимо своевременно передавать показания счетчиков воды, как это правильно делать, читайте далее.

Расчет тепла от теплого пола, подробная статья — https://klimatlab.com/otoplenie/tepliy-pol/raschet-tepla.html

Передача показаний через интернет

Одним из наиболее удобных способов передачи показаний о потребленной тепловой энергии в учреждения по ее учету является передача через интернет. Его удобство и практичность заключается в возможности самостоятельно контролировать оплату и задолженность, а также отслеживать потребление тепла в разные периоды без пребывания в очередях и при затратах незначительного количества времени.

Для этого необходимо наличие персонального компьютера, подключенного к сети и адрес сайта контролирующей организации, а также логин и пароль личного кабинета, после входа в который откроется форма ввода показаний. Для предупреждения возникновения разногласий при возможном сбое или неполадках на сайте, желательно делать «скрины» экрана после ввода информации.

Поломки и ремонт

Техническое обслуживание прибора ограничивается его поддержанием в работоспособном состоянии, регулярном осмотре, недопущении причин, вызывающих преждевременный износ и поломку. Согласно п. 80 Правил коммерческого учета теплоносителя все работы по обслуживанию и контролю корректной работы счетчика осуществляет потребитель. Со стороны владельца он в особом уходе не нуждается.

 Литиевый аккумулятор или батарейки, питающие прибор, не пригодны для повторного применения, и при выходе из строя утилизируются.

При обнаружении какой-либо неполадки в работе прибора учета, потребитель должен в течение 24 ч. известить об этом обслуживающую фирму и организацию, осуществляющую теплоснабжение. Вместе с прибывшим уполномоченным сотрудником составляется акт, который после передается в теплоснабжающую организацию с отчетом о потреблении тепла за соответствующий период. При несвоевременном извещении о поломке, потребление тепла рассчитывают стандартным способом.

Обслуживающая фирма предоставит услуги по ремонту или замене счетчика, а на время ремонта может установить подменный прибор. Стоимость работ по монтажу и демонтажу, ремонту и другим услугам регламентирована договором между потребителем и обслуживающей фирмой.

Регистрация ошибок

Стандартно тепловые счетчики оснащаются системой самотестирования, которая способна выявить неточности работы. Вычислитель периодически запрашивает датчики, и при их неисправности фиксирует ошибку, присваивает ей код и записывает в архив. Наиболее часто встречаются следующие регистрируемые ошибки:

1. Неправильная установка или повреждение датчика температуры или прибора расхода.
2. Недостаточный заряд элемента питания.
3. Наличие воздуха в проточной части.
4. Отсутствие расхода при наличии разницы температур в течение времени более 1 часа.

Изучите механизм работы и оцените преимущества регулятора для радиатора отопления, прочитав эту статью.

Подробная инструкция по установке счетчика воды своими руками.

Снятие и установка счетчика отопления

До того, как установить счетчик на отопление в квартире или многоквартирный дом, приглашаются специалисты специализированных компаний, имеющих разрешительную документацию на проведение данного вида работ. Исходя из конкретной ситуации, они могут взять на себя следующие обязательства:

1. Разработать проект.
2. Подать документы в определенные органы с целью получения разрешений.
3. Установить и зарегистрировать прибор. При отсутствии регистрации, оплата поставленного тепла производится согласно установленных тарифов.
4. Провести тестовые испытания и сдать прибор в эксплуатацию.

Разработанный проект должен включать следующие моменты:

1. Вид и устройство модели, которая предназначена для работы в конкретной системе отопления.
2. Необходимые расчеты по тепловой нагрузке и расходу теплоносителя.
3. Схема системы отопления с местом установки теплового счетчика.
4. Расчет возможных потерь тепла.
5. Расчет оплаты за поставку тепловой энергии.

Проверка счетчиков отопления

Как правило, качественный прибор поступает в точку продажи первично протестированным. Процедура осуществляется на заводе-изготовителе, свидетельством чего выступает клеймо с записью, соответствующей записи в документации. Кроме того, в документах указывают межповерочный интервал.

По истечению данного срока владельцу прибора необходимо обратиться в сервисный центр предприятия-изготовителя или в организацию, уполномоченную проверять и устанавливать счетчик. Существуют фирмы, которые после установки прибора занимаются его техобслуживанием.

Периодическое подтверждение метрологического класса, или одним словом поверка, осуществляется специализированной фирмой, имеющей проливные установки, а также разрешение, выданное органами метрологического надзора.

Срок поверки зависит от типа прибора, и в среднем составляет 4 — 5 лет.

С этой целью вызывают метролога, снимают пломбы, специалист обслуживающей организации демонтирует счетчик и отправляет на поверку. После проверки и обратного монтажа прибор опломбируют.

Счетчик на отопление – прибор для учета тепловой энергии, позволяющий экономить средства, оплачивая только фактически потребленную услугу. Несоблюдение указанных ниже условий приведет к невозможности рассчитываться за тепло согласно показаний счетчика.

Для корректной и долговременной работы устройства важно выбрать тип счетчика, который обязательно должен присутствовать в госреестре допустимых к использованию измерительных средств, а также иметь метрологическую аттестацию в соответствующей инстанции.

Устанавливается прибор предприятием, имеющим лицензию на проведение подобных работ.

Поделиться:

5 Комментариев

Сейчас никого не нужно убеждать в том, что счетчик тепла, установленный на вводе в многоквартирный дом, позволяет снизить затраты на отопление (в среднем на 30%). Но у жильцов зачастую возникает другой вопрос: ставить индивидуальный прибор учета тепловой энергии в квартире – это выгодно или нет? И если да, то как его правильно установить на трубопроводы центрального отопления? Проблема имеет две стороны – формальную и техническую, причем разобраться в первой рядовому гражданину непросто.

Можно ли поставить счетчик тепла на квартиру

Ответ однозначный – да, можно. Ни один законодательный акт России, Украины или Беларуси не запрещает устанавливать квартирные теплосчетчики. Другое дело, как отнесется к вашим действиям компания — поставщик тепла. Самовольное вмешательство в централизованную систему теплоснабжения с целью монтажа квартирного прибора учета не допускается. За это вы получите штраф и напрасно потратите деньги на оборудование, поскольку его не примут в эксплуатацию.

Перед тем как установить индивидуальный счетчик тепла в квартире с центральным отоплением, необходимо решить формальную сторону вопроса, обратившись в теплоснабжающую организацию с соответствующим заявлением. Дальнейшая процедура в странах бывшего СССР выглядит практически одинаково:

1. По факту вашего заявления специалисты компании проверяют, возможна ли установка узла учета с технической точки зрения. В случае положительного решения организация выдает определяющий документ – технические условия (общепринятое сокращение — ТУ).
2. Если ваш многоквартирный дом управляется объединением совладельцев (ОСМД), то копию заявления нужно предоставить назначенному собранием ответственному лицу и согласовать с ним монтаж тепломера.
3. С техническими условиями вы должны обратиться в проектную организацию, имеющую все разрешения на выполнение подобных работ. За определенную плату фирма произведет расчеты и разработает проект монтажа, заверив его печатью.
4. Проектную документацию надо согласовать с компанией — поставщиком тепловой энергии, после чего снова обратиться в лицензированную монтажную фирму, которая квалифицированно устанавливает тепловые счетчики на отопление.
5. Сдать узел учета в эксплуатацию теплоснабжающей организации, составить договор и оплачивать подачу тепловой энергии по факту.

Совет. Чтобы ускорить процедуру, лучше обратиться в контору, занимающуюся одновременно проектированием, монтажом и согласованием за ваши деньги. Зачастую весь комплекс услуг предоставляет сам поставщик тепла либо указывает на определенную частную фирму, состоящую с ним в «дружественных» взаимовыгодных отношениях.

Ключевой момент – рассмотрение вашего заявления и получение технических условий. Тут нужно учитывать требования законодательных актов, принятых в стране проживания. Давайте рассмотрим их вкратце.

Теплосчетчики в законодательстве РФ

В Российской Федерации действует закон №261, обязывающий установить общедомовые приборы учета подаваемого тепла за счет объединений жильцов (ОСМД). Методика расчета оплаты услуги при наличии квартирных и общедомовых счетчиков регламентирована Постановлением КМ №354. Мы не станем углубляться в юридические дебри, а изложим требования законодательных актов на доступном языке в виде тезисов:

• при отсутствии прибора на вводе в многоквартирный дом оплата теплоснабжения насчитывается по тарифам с повышающим коэффициентом (в 2017 году он равен 1.5);
• законы Российской Федерации не обязывают хозяина квартиры устанавливать индивидуальный счетчик на тепло, но и не запрещают это делать;
• показания вашего бытового прибора учитываются только в том случае, когда такими же тепломерами оборудованы все 100% других квартир и отапливаемых помещений общего пользования, а на вводе стоит общедомовой узел учета;
• квартирный теплосчетчик сдается в эксплуатацию предприятию – поставщику энергии и обслуживается его специалистами, но за счет владельца.

Примечание. Здесь представлены требования нормативных документов, действующие по состоянию на 01.01.2017 года. В дальнейшем законодательство планируется усовершенствовать, поэтому интересующимся нужно отслеживать изменения.

Из вышесказанного следуют такие выводы:

1. Узел учета тепловой энергии на дом надо ставить обязательно, иначе стоимость услуги возрастает в полтора раза, а показания квартирного теплосчетчика не принимаются во внимание.
2. Нет смысла тратить деньги и время на монтаж индивидуального прибора, если в остальных помещениях многоквартирного дома расход теплоты не контролируется. По законодательству организация – поставщик услуг может разрешить установку счетчика и выдать техусловия, но при расчете платы за тепло вправе не учитывать его показания.

Бывают ситуации, когда нет технической возможности поставить общедомовой узел контроля, что подтверждается официальным актом. При таком раскладе счетчики на тепло в квартире либо в подъездах – единственно возможный и правильный вариант.

Для справки. Индивидуальный прибор не учитывает потребление тепла, затрачиваемого на обогрев нежилых помещений общего пользования (лестничные площадки, технические комнаты в подвалах и так далее). Оплата данных энергозатрат распределяется равномерно между совладельцами многоквартирного дома.

С 2019 года учитываются показания любых квартирных счетчиков – обновление

28 декабря 2018 г. в России вышло новое Постановление за №1708. Законодательный акт содержит изменения к действующим Правилам предоставления услуги отопления жильцам многоквартирных домов. Кратко изложим суть нововведений:

1. Счетчик тепла можно ставить на любую систему отопления – горизонтальную либо вертикальную стояковую.
2. При двухтрубной горизонтальной разводке прибор устанавливается на вводе в квартиру. В системах с вертикальными стояками на каждый радиатор монтируется отдельный тепловычислитель (иначе – распределитель).
3. Установленные согласно Правилам теплосчетчики управляющая компания обязана принять в эксплуатацию и учитывать их показания при расчете оплаты за отопление.
4. Отменена норма, требующая выполнять монтаж подобных приборов в 100% помещений многоквартирного дома.
5. Оплата начисляется согласно действующему Постановлению №354. Потребитель платит за потребленную тепловую энергию (по счетчику) плюс доля за обогрев мест общего пользования.
6. Изменения вступают в силу с 1 января 2019 г.

Обязательное условие. На вводе теплосети в здание должен стоять общедомовой прибор учета теплоты. Иначе индивидуальные счетчики ставить бесполезно – их показания учитываться не будут.

Особенности учета тепла в Украине

Законодательство этой страны также требует повсеместной установки теплосчетчиков на дома, только за счет предприятий – поставщиков энергии. Но, поскольку механизм отработан не до конца, а четкие даты реализации не установлены, то многие теплоснабжающие компании затягивают с выполнением подобных мероприятий.

Справка. Взаимоотношения между потребителями и поставщиками Украины регулируются «Правилами использования тепловой энергии», родившиеся в далеком 2007 году и утвержденные соответствующим Постановлением КМ (№1198).

Что же касается квартирных счетчиков тепла, то их можно устанавливать с соблюдением процедуры, приведенной выше. Законодательные акты не запрещают подобных действий (кроме самовольных) и не устанавливают жестких условий по учету теплоты во всех помещениях здания. Хотя на практике при оформлении документации вы можете столкнуться с разными требованиями теплоснабжающих предприятий, подчас незаконными.

Важный момент. Чтобы в Украине поставить теплосчетчик на квартиру и успешно сдать его в эксплуатацию, монтаж общедомового узла учета на вводе не обязателен.

Техническая сторона вопроса

Компания, предоставляющая услуги центрального отопления, может отказать в выдаче ТУ, если в квартире сделана старая однотрубная (двухтрубная) система с вертикальными стояками, расположенными в разных комнатах. Здесь все просто: для установки прибора учета тепла придется запитать все квартирные батареи от одного стояка, что приведет к изменению расхода теплоносителя и разбалансировке системы, а это недопустимо.

Казалось бы, выход из положения — поставить тепловой счетчик на каждый радиатор, подключенный к отдельному стояку. Но здесь есть несколько нюансов:

• это невыгодно хозяину квартиры из-за цены оборудования, монтажных работ и последующего обслуживания;
• когда на подводках к батареям навешаны датчики и расходомеры, об эстетичности интерьера придется забыть;
• поставщик энергии вправе назначить доплату за неучтенное тепло, выделяемое в помещения вертикальными стальными трубами либо потребовать их изоляции.

Судите сами: стояк диаметром 25 мм высотой 2.7 м имеет площадь теплоотдачи 0.025 х 3.14 х 2.7 = 0.2 м². Две – три таких трубы уже передают в комнаты значительное количество тепла. Эти величины должны учесть инженеры, разрабатывающие проект монтажа приборов учета. Больше информации об установке тепломеров при различных схемах центрального отопления вы узнаете из видео:

Совет. Для жителей Украины есть проверенный способ организовать локальный контроль потребления в старых системах отопления – установить единый узел учета на подъезд, расположив его в теплопункте, в подвале дома. Там стояки объединяются в коллектор, врезающийся в магистраль теплосети.

Выгодно ли ставить индивидуальные теплосчетчики

После того как вы пройдете все перипетии оформления документов, установки тепломера и его сдачи – приемки в эксплуатацию, получите такие преимущества:

• оплата тепла, использованного именно вами, а не каких-то усредненных расходов по всему зданию;
• появится возможность экономить тепловую энергию, когда она не требуется;
• вкладывая деньги в утепление стен квартиры, вы не только защитите жилище от холода, но и станете меньше платить за обогрев по факту.

Окупаемость проекта зависит от многих факторов, начиная от того, сколько стоит счетчик на отопление и услуги по установке. Практика показывает, что оплата по прибору уменьшается в среднем на 25—30% по сравнению с тарифами, применяемыми при отсутствии теплосчетчиков.

Совет. Есть простой способ убедиться в выгоде от организации индивидуального учета тепловой энергии. Проанализируйте, сколько вы платили за централизованное отопление 2—5 лет назад и проследите тенденцию роста тарифов. Заметьте, что повышение цен на энергоносители не остановится в будущем.

Контроль над реальным расходом тепла – первый шаг к его экономии. Второй – установка на батареи клапанов с термоголовками, ограничивающими нагрев воздуха в комнатах, о чем подробно рассказано в этой статье. Если же купить программируемые термоголовки, то на время вашего отсутствия температуру в помещениях можно снизить на 3—4 °С. Третий шаг – теплоизоляция стен и потолков с полами (при необходимости).

Рекомендации по выбору прибора и его монтажу

Для корректного учета малого расхода теплоносителя, идущего на обогрев квартиры, применяется 2 типа бытовых теплосчетчиков:

• механические (иначе – тахометрические);
• ультразвуковые.

Примечание. Технические параметры приборов коммерческого учета определяют инженеры – проектировщики на основании расчета.

Чтобы понять разницу между ними и сделать правильный выбор, нужно немного понимать, как работает счетчик тепла. Он состоит из трех основных элементов, выполняющих свои функции:

1. Расходомер, чья задача – определить количество воды, протекающей через сечение трубы за единицу времени. Врезается в подающий трубопровод.
2. Датчики температуры прямого и обратного потока (термопреобразователи сопротивления).
3. Блок электронного вычислителя. Получая сигналы от датчиков и расходомера, аппарат производит расчет потребленного тепла по формуле, заложенной в программу. Результат отражается на дисплее и может передаваться поставщику через GSM-связь либо интернет.

Типы тепловых счетчиков отличаются по конструкции расходомера. В тахометрических моделях это крыльчатка, погруженная в протекающий теплоноситель. Во второй разновидности количество воды измеряется с помощью ультразвука, проходящего сквозь поток. Последние приборы более надежны и неприхотливы к качеству теплоносителя, хотя по цене на 15—20% дороже.

Важный момент. Теплоснабжающие организации при выдаче технических условий настоятельно рекомендуют ставить ультразвуковые теплосчетчики на квартиру. Причина не только в надежности и долговечности. Недобросовестные квартиросъемщики только и думают, как обмануть любые счетчики, в том числе и тепловые (например, остановить с помощью магнитов). Принцип работы ультразвукового прибора не позволяет повлиять на показания незаконным путем.

Нельзя не упомянуть о еще одной разновидности анализаторов расхода теплоты – накладных приборчиках, устанавливаемых прямо на батарею (так называемые пропорционализаторы). Они определяют потребление энергии по температуре теплоотдающей поверхности и воздуха в комнате, только нужно заранее вложить технические параметры радиатора в память прибора.

Пропорционализаторы широко применяются в Западной Европе, но на постсоветском пространстве они пока не востребованы из-за несогласованности в законодательстве. Тем не менее, в крупных городах уже наработан некоторый опыт успешного использования подобных тепломеров, о чем рассказано на видео:

Как говорилось ранее, монтаж счетчика тепловой энергии производится персоналом лицензированной фирмы. Вы можете лишь проконтролировать их работу, зная, что расходомер ставится на подающем трубопроводе, а датчики врезаются на подачу и в обратку. Причем в новых моделях датчик бывает один – для обратной магистрали, а измеритель температуры подачи встроен в корпус расходомера.

Как правило, современные теплосчетчики не нуждаются в соблюдении измерительных участков (прямых труб определенной длины до и после прибора).

Заключение

Итак, на основании вышесказанного выделим случаи, когда можно ставить тепловые счетчики на квартиру:

1. В Российской Федерации придется учитывать требования законодательства и организовывать контроль над расходом тепла во всех квартирах и прочих помещениях одновременно.
2. С технической точки зрения проблем не вызовет монтаж в новостройках, где предусмотрена горизонтальная разводка центрального отопления по жилищам, подключенная к общему двухтрубному стояку.
3. В старых системах с вертикальной разводкой надо ставить счетчик на подъезд (допускается на Украине) либо на каждый радиатор. Более кардинальный способ решения вопроса – объединиться с соседями, заказать проект и реконструкцию отопительной сети с целью переделать разводку на горизонтальную.

Формальная сторона вопроса решается гораздо сложнее, чем техническая, причем независимо от страны проживания. Предприятия и чиновники, у которых отнимают возможность незаконного обогащения на теплосетях, станут чинить всяческие препятствия. Отсюда совет: тщательно изучите законодательство, проконсультируйтесь с юристом и для подтверждения любого факта используйте документы, а не слова.

После принятия Федерального Закона под номером 216 многие жители квартир принялись устанавливать теплосчетчики. Необходимость в установке этих измерительных приборов возникла из-за роста цен на отопление и оплата по средним показателям всего дома стала для многих невыгодна. Нынешние модели электросчетчиков подключаются прямо в квартире и дают возможность наблюдать за расходом энергии.

Классификация

По способу измерения тепла выделяют ультразвуковые и механические счетчики. Ультразвуковые теплосчетчики самые удобные, отличаются высокой эффективностью и точностью, но у них есть один недостаток – их работа требует использование теплоносителя без примесей. Различные примеси влияют на точность измерений и могут привести к значительным отклонениям в результатах измерения. Механические модели применяют в системах, где теплоноситель подается сверху вниз и используют специальные устройства для фильтрации теплоносителя. Фильтрация необходима для защиты механизма теплосчетчика.

Вихревые счетчики устанавливаются, как на вертикальные, так и на горизонтальные трубопроводы. На наличие погрешности в показаниях действуют примеси в теплоносителе и наличие воздуха в системе отопления.

«>»>»>»>»>»>»>»>»>

Электромагнитные аппараты устанавливают в горизонтальные системы оборудования, для чего привлекают мастеров.

Стандартная комплектация теплосчетчика

• Датчики измерения расхода горячей воды
• Датчики измерения температуры помещения
• Вычислительная часть
• Показатель сопротивления при температуре в 0°
• Паспорт
• Сертификат
• Отметка о первичной проверке изготовителем

Все эти составляющие прибора размещаются в пластиковом корпусе, подключается прибор к системе отопления с помощью пластиковых труб. Большинство теплосчетчиков не требуют потребления электроэнергии, а значит, перебои в подаче электричества никак не отразятся на результатах измерения. Вы может выбрать любой подходящий вашим потребностям прибор, но принцип функционирования для всех одинаков.

Особенности установки

Устанавливают теплосчетчики прямо на отопительные приборы, после чего они сразу же начинают измерение израсходованной энергии. «>»>»>»>»>»>»>»>»>

Показатели счетчика снимаются и на их основании происходит отплата. Прежде чем покупать и устанавливать теплосчетчик, необходимо выяснить, какая система отопления у вас дома – горизонтальная или вертикальная, поинтересоваться у представителей управляющей компании о качестве и составе теплоносителя.

Все это позволит вам сделать правильный выбор модели счетчика, избавит от неточности показаний и быстрой замены устройства на новое.

Монтаж устройства

Установке и эксплуатации счетчика предшествует целый список обязательных пунктов, через которые нужно пройти. Первостепенным является получение разрешения на монтаж, далее нужно создать проект, который требует одобрения госорганов. Только после этих шагов устанавливают сам прибор и ставят его на учет.

• Группа безопасности для отопления — особенности устройства, принцип работы и варианты применения (85 фото)
• Греющий кабель для труб — советы по выбору, нюансы применения и особенности эксплуатации (140 фото)
• Гидрострелка для отопления — что это такое, принцип работы и особенности применения устройства (110 фото и видео)

В сам день установки ко времени прихода мастера создается комиссия, в состав которой входит владелец квартиры, сотрудник управляющей компании и представитель организации, направившая к вам мастера для установки. В присутствии всех этих лиц производится сверка соответствия фактической установки и проекта. Если свидетелями подтверждено соответствие исполнения плану, то прибор и расходометр пломбируют, о чем выдается акт с первоначальными показателями счетчика. «>»>»>»>»>»>»>»>»>

После ввода в эксплуатацию теплосчетчик требует обязательной проверки каждые четыре  или пять лет в зависимости от вида модели, а также замены литиевой батарейки. Ежегодной проверки требуют расходометры, датчики давления и блоки питания.

Прежде, чем ваш счетчик обслуживающая компания заберет на проверку, вы обязаны оплатить расходы тепловой энергии. Перед проверкой лучше сделать фото последних квитанций и теплосчетчика, это поможет избежать суеты, если сведения в акте окажутся неправильными. Замена теплосчетчика обязательна, если во время плановой проверки выявляются значения погрешности, превышающие норму, это значит, что ваш прибор работает некорректно, а его показания не соответствуют действительности.

• •
  •

Теплоаккумулятор для отопления — описание системы и особенности ее применения в частном доме (120 фото)

Насосы, повышающие давление — обзор моделей 2019 года рекомендации по выбору параметров для системы отопления (105 фото)

Насосы для опрессовки отопления — ручные и автоматические модели для современных систем отопления (90 фото и видео)

Показания теплосчетчика

Последние модели теплосчетчиков не требуют ручного переписывания показаний, все данные напрямую или с помощью обычной флэшки скидываются на компьютер. Если вы счастливый обладатель устаревшей модели, то прежде чем снимать показания с теплосчетчика и заносить их в журнал учета, внимательно ознакомьтесь с инструкцией, там подробно написано, как это сделать. Цены на теплосчетчики разные, зависят от производителя, технических характеристик, вида и функциональности. В магазинах встречаются самые захудалые модели, стоимостью до тысячи рублей. В основном же цена равняется нескольким тысячам.

Фото теплосчетчиков

• •
  •
  •
  •
  •

Ремонт циркуляционного насоса — основные виды неисправностей, разборка, ремонт и сборка насоса в системе отопления (видео + фото)

Выбор циркуляционного насоса — как рассчитать параметры и советы как выбрать насос для современных систем отопления (115 фото и видео)

Колпак на трубу дымохода: виды, варианты применения, задачи и монтаж элемента (110 фото)

Используемые источники:

• https://v-teplo.ru/schetchiki-na-otoplenie.html
• https://klimatlab.com/pribory-ucheta/teplo/kak-rabotaet-schetchik-otopleniya.html
• https://otivent.com/schetchik-tepla-v-kvartire
• https://otopleniehouse.ru/teploschetchik/
