Виды расходомеров для коллектора для балансировки теплого пола с несколькими контурами

Сегодня многие владельцы жилья отдают предпочтение системам отопления жилых помещений, в которых ведущее место отводится теплым водяным полам. Используя тепловую энергию жидкого теплоносителя, можно добиться высоких качественных показателей в обогреве жилья. Сама конструкция отопительной системы уже на первый взгляд дает все основания считать подобный способ обогрева эффективным. Принцип работы водяных полов в корне отличается от традиционных способов обогрева. В данной ситуации важна функциональность каждого элемента, прибора и устройства, включенных в единый комплекс оборудования.

Качественная работа системы обогрева во многом зависит от того, насколько грамотно расходуется теплоноситель в трубопроводах водяных полов. С этой задачей справляются коллекторы теплого пола, которые вместе с расходомерами обеспечивают рациональное распределение котловой воды в отопительные контуры. Что собой представляет технологическая связка «коллектор – расходомер», насколько важны ее функции, и каким образом она действует? Постараемся ознакомиться более детально с этими и многими другими вопросами.

Теплый пол и место, которое занимает в нем коллектор с расходомерами

Особенность теплого пола как отопительной системы заключается в том, что подогретый теплоноситель, двигаясь по отопительному контуру, передает часть тепловой энергии поверхности пола. Таким образом, за счет нагрева пола происходит передача тепла воздушной массе, циркулирующей внутри помещения, в направлении снизу вверх. Подачей теплой воды в отопительные контуры, интенсивностью и скоростью потока занимается целый ряд устройств, включая:

• трехходовой клапан;
• циркуляционный насос;
• коллектор.

Контроль над распределением теплоносителя осуществляет расходомер для теплого пола. Этот прибор играет одну из ключевых ролей в работе всей насосно-смесительной группы. Коллектора для теплого пола рассчитаны на подачу горячей воды и сбор отработанного теплоносителя для его дальнейшего использования в трубопроводе системы отопительной системы. В насосно-смесительном узле осуществляется смешивание горячей воды, поступающей от источника нагрева, с возвращаемым в контур теплоносителем — обраткой. На этом принципе действия базируется функциональность и эффективность греющих полов.

Вместе с работой предохранительных клапанов, ротаметры рассчитаны на регулировку температуры теплоносителя в отдельных контурах водяного пола. Благодаря этим устройствам обеспечивается необходимый объем подготовленной воды, поступающей в систему тёплого водяного пола. Другими словами, это оборудование отслеживают количество теплоносителя в водяном теплопроводе, следовательно, и функциональность всей системы отопления.

Функциональность расходомера

Ротаметр или, если давать полное определение этому узлу, поплавковый ротаметр, на первый взгляд, обычное механическое устройство. В основу конструкции изделия входит пластмассовый корпус (встречаются модели из латуни), внутри которого размещен полипропиленовый поплавок. Корпус оснащен прозрачной колбой, на которой нанесена разметочная шкала. Перемещение поплавка вверх-вниз внутри прибора указывает на определённое значение на шкале, по которому можно судить об объёме теплоносителя, циркулирующего в системе трубопроводов — достаточно ли его для полноценной работы отопительных контуров.

С точки зрения теории, система отопления может работать и без этого прибора. В этом случае придется вручную регулировать объём поступающей в контур воды, основываясь на личных ощущениях при изменении температуры воздуха в помещении.

На заметку: по звуку работающего насоса и по интенсивности нагрева теплого пола можно судить о степени полноценности снабжения горячим теплоносителем всех обогревательных контуров.

Отказаться от использования расходомера при устройстве тёплых полов чреват следующими проблемами:

• отдельные контуры водяного пола будут снабжаться теплоносителем без учёта особенностей помещения, в результате чего значения температуры напольной поверхности отапливаемых комнат будут различаться;
• расход энергоносителя, используемого для работы нагревательных приборов (электричество или газ), будет повышенным.

К примеру, вы планируете отапливать одновременно ванную и детскую комнату. Автономный газовый котел будет греть воду для ванной и детской одинаково, в одном температурном режиме. Однако, ванная комната меньше по площади, и для ее обогрева потребуется меньше котловой воды, чем для снабжения теплого пола в детской. Добиться оптимального снабжения теплоносителем теплых полов в каждом помещении можно с помощью расходомера. Следовательно, за счет работы этого устройства удастся добиться в ванной и детской комнате индивидуальных для комфорта значений температуры.

Оценивая работу и принцип действия устройства, можно сделать следующие выводы:

• прибор функционирует полностью автономно, не требуя дополнительных источников питания;
• принцип работы расходомера позволяет создать оптимальный расход теплоносителя для отопительных контуров, существенно снижая энергозатраты нагревательных приборов;
• конструкция прибора обеспечивает визуальный контроль над количеством воды в трубопроводах;
• коллектор вместе с расходомерами для теплого пола существенно облегчает контроль над работой всей системы, прост в установке и неприхотлив в обслуживании.

Важно! Монтаж прибора осуществляется строго в вертикальном положении, просто вкручивая прибор в специальное гнездо коллектора. Фиксируется прибор с помощью накидной гайки.

На заметку: монтируя теплый пол, старайтесь добиться одинаковой протяжённости тепловодов всех водяных контуров — несмотря на возможные различия в конфигурации, это существенно упрощает регулировку всей системы отопления и позволяет добиться оптимальных температурных параметров.

Принцип работы расходомера. Монтаж и настройка

При монтаже коллектора и подключении нагревательных контуров теплых полов расходомер ставится на собирающую гребенку, в которую поступает отработанная вода. Когда температура теплоносителя достигает заданного значения, в обратной части коллектора срабатывает клапан, сужая или полностью перекрывая просвет для поступления воды. Чтобы система работала по описанной схеме, насосно-смесительный узел и коллектор оснащают термостатами.

Для того, чтобы уровень воды в прозрачной колбе совпадал с делениями шкалы по горизонтали, прибор должен занимать вертикальное положение. Поэтому для нормальной работы контролирующей группы коллектор следует устанавливать с использованием отвеса или пузырькового уровня, добиваясь строго горизонтального положения комплектующих оборудования. Установка коллектора с отклонениями может стать причиной некорректной работы отопительного оборудования.

Важно! Финишная отделка помещений, установка коллекторного шкафа могут привести к повреждениям отдельных элементов смесительной группы, поэтому агрегаты и приборы системы отопления должны быть расположены компактно.

Установка и регулировка приборов выполняется в соответствии с инструкций по монтажу и эксплуатации, обычно в следующей последовательности:

• при помощи ключа вкрутить расходомер в технологическое отверстие сборной части коллектора;
• вращая колбу расходомера против часовой стрелки, подготовить прибор для работы;
• демонтировать заводской предохранитель (обычно в виде кольца);
• выставить нужный напор поворотом по часовой стрелке латунного кольца в корпусе  до нужной отметки — место расположения поплавка будет демонстрировать выполненную юстировку;
• для предотвращения механических повреждений прибора закрыть латунное кольцо специальной накладкой;
• проверить работу прибора в составе всей системы отопления.

В заключение

При эксплуатации водяного теплого пола колба расходомера на коллекторе должна быть доступной визуальному контролю и, при необходимости, техническому обслуживанию.

Каждый водяной контур, подключенный к коллектору, оборудуется индивидуальным расходомером.

На качество отопления и функциональность системы водяных полов выбор модели прибора особо не влияет — при соблюдении правил установки и эксплуатации оборудования тёплых полов можно добиться необходимых показателей установкой любых приборов качественного исполнения.

Расходомер – это устройство, способствующее корректному функционированию оборудования для обогрева половых покрытий. Приспособление чаще всего используется для балансировки многоконтурных систем с жидким теплоносителем. Установку его производят непосредственно в коллекторе. Обеспечить качественный обогрев здания может только правильный монтаж и регулировка расходомеров теплого пола.

Функциональность и принцип работы расходомера

Основной функцией расходомеров или как их еще называют, поплавковых ротаметров в системе теплого пола является регулировка расхода теплоносителя в водяных контурах. Установка такого устройства позволяет:

• избежать перерасхода электрической энергии в процессе нагрева теплоносителя;
• обеспечить равномерный прогрев всех водяных контуров;
• исключить колебание температурного режима в разных комнатах.

Необходимость использования расходомеров возникает в зданиях, где производится обогрев половых покрытий с разной площадью.  Объемные помещения требуют большей длины трубопровода, поэтому прогреваются они менее интенсивно, чем маленького размера комнаты. Поэтому достичь равномерного прогрева и обеспечить комфортную температуру во всем доме можно только с таким приспособлением.

Расходомер для системы обогрева пола представляет собой устройство механического типа с пластмассовым или латунным корпусом. Внутри его находится поплавок из полипропилена. На верхней части корпуса находится прозрачная колба с разметками. В процессе циркуляции теплоносителя поплавок приходит в действие, перемещаясь по направлению вверх-вниз.  Согласно его расположению можно с помощью шкалы определить объем жидкости в трубопроводе.

Критерии выбора

От правильного подбора расходомера зависит качество функционирования системы обогрева теплого пола. Выпускают три вида ротаметров:

1. Измерительный. Такой тип расходомера устанавливается с вентилем ручной регулировки. Управление производится с учетом измерительных показаний.
2. Регулирующий. Выполняет одну только функцию – контроль количества жидко теплоносителя, поступающего в водяные контуры.
3. Комбинированный. Такой прибор совмещает в себе два действия – регулировку и измерение. Стоимость изделия значительно выше от моделей выполняющих однотипные функции.

При покупке расходомера для теплого пола следует обращать внимание та такие параметры изделия:

1. Материал корпуса. Высокой износостойкостью обладают устройства из латуни. Сверху такой корпус должен быть покрыт никелем. Пластмассовые изделия более дешевые, но они имеют пониженный показатель прочности.
2. Целостность прибора. Перед приобретением ротаметра рекомендуется произвести внимательный осмотр корпуса и прозрачной колбы, чтобы исключить наличие трещин или других дефектов.
3. Внутренняя часть. Пружина в середине корпуса расходомера должна быть изготовлена из нержавеющей стали.
4. Колба. Прозрачный колпачок с измерительной шкалой в качественных моделях изготавливается из поликарбоната. Такой материал достаточно крепкий и имеет высокую термостойкость, что особенно важно при использовании в отопительных системах.
5. Технические характеристики. В инструкции, прилагаемой к прибору указателя уровень температуры. Такой показатель должен быть не ниже 110 градусов. Также не менее важным является давление – не менее 10 бар.
6. Максимальное значение пропускной способности.  Ротаметр должен иметь возможность проводить через себя за час не менее 2-4 метров теплоносителя.

К производителю изделия также следует подходить внимание. Основным показателем надежности изделия является наличие сертификата качества и предоставление гарантии, которую ответственные фирмы надают до пяти лет.

Монтаж и регулировка

Согласно указаниям производителей подключение ротаметра осуществляется на обратный коллектор, но существует вариант установки прибора на подачу.

Основным требованием к монтажу устройства является вертикальное его расположение. Такая установка позволяет определять точное значение уровня жидкости в колбе.  Поэтому гребенка должна размещаться строго горизонтально по уровню.

Ротаметр подсоединяется посредством вкручивания в соответствующее гнездо на коллекторе. В комплектацию к прибору входит уплотнительное кольцо и накидная гайка. Дополнительно уплотнять устройство герметиком или другими материалами не нужно.

Рабочий процесс коллектора соединенной цепи – коллектор и расходомер должен быть полностью автоматизированный. Поэтому к системе дополнительно подключается термодатчик. При такой схеме система при достижении заданного температурного режима теплоносителя перекрывает его полный или частичный доступ к контурам.

Весь монтажный процесс и регулировка ротаметра для теплого пола выполняется в такой последовательности:

1. Расходомер нужно вкрутить в специально предназначенное на коллекторе технологическое отверстие. Прибор устанавливается с помощью ключ строго в вертикальном положении.
2. Провернуть против часовой стрелки и снять прозрачную колбу, расположенную в верхней части корпуса расходомера. После этого необходимо снять кольцо, которое установлено для защиты производителем. Затем одеть колпачок с разметками обратно.
3. За часовой стрелкой выполнить повороты корпуса до необходимого показателя уровня напора. Такое действие представляет собой балансировку скорости потока теплоносителя. При этом заданная величина должна отобразиться на шкале.

После таких действий требуется проверка рабочего процесса всей системы обогрева половых покрытий. Во время эксплуатации теплого пола не следует закрывать колбу на расходомере. Шкала должна быть постоянно на виду, так как иногда возникает необходимость балансировки в ходе работы отопительного оборудования.

Для защиты от внешнего воздействия коллекторную группу вместе с расходомером рекомендуется поместить в специальный шкафчик или сделать нишу в стене с закрывающейся дверкой.

Согласно техническим правилам следует проводить идентичную укладку нескольких контуров, включая их протяжность. Иначе даже использование коллектора с ротаметром не даст положительного результата, и система будет функционировать некорректно.

Особенности корректировки

Для каждой отдельной комнаты поводится отдельная регулировка ротаметров. Управление выполняется согласно схеме установленных контуров. При этом берется во внимание уровня нагрева жидкости и давления.

Рекомендуется выполнять балансировку согласно такой инструкции:

1. Определяется полное количество проходящего за одну минуту через коллектор теплоносителя. Показатели берутся в литрах. Полученное значение принимается за 100 процентов.
2. Вычисляется процентный расход каждого отдельного водяного контура. Результат переводится в литры за минуту.
3. На расходомере выполняется регулировка количества подаваемой жидкости в трубопровод.

С помощью таких действий можно выполнить продолжительную корректировку водяного контура. Чтобы обозначить фактические параметры необходимо наблюдать за показателями расходомера. Согласно наблюдениям можно точно определить расход контуров, подключенных к коллектору.

Регулировка расходомера выполняется в зависимости от установленной модели. После подсоединения прибора к коллектору следует выполнить предварительную настройку, установив начальную позицию, которая открывает доступ жидкости.

В ротаметрах без встроенного вентиля, используется дополнительное запорное устройство для установки положения «открыто». При этом балансировка выполняется в процессе функционирования системы.

Комбинированные приборы для учета расхода теплоносителя могут предварительно настраиваться с помощью полных оборотов встроенного вентиля. Каждый виток позволяет уменьшить просвет на установленное значение.

Корректировка расходомера системы обогрева пола выполняется с учетом контроля скорости жидкости за одну минуту – от 0,5 до 5 литров.

Перед началом настройки ротаметра следует проверить состояние установленного контура. Пробное тестирование необходимо чтобы исключить наличие протечек в контуре, которые могут стать причиной искажения показателей в приборе.

Расходомер является важным элементом в многоконтурной системе обогрева половых покрытий. Устройство позволяет обеспечить равномерный поток жидкости во все отдельные трубопроводы.  Чтобы отопительное оборудование функционировало максимально эффективно, следует правильно подобрать ротаметр, а также провести его монтаж и настройку согласно техническим требованиям.

Как выполняется балансировка

В зависимости от модели расходомера, после монтажа и опрессовки системы отопления их выставляют в исходное положение «открыто». Для приборов, не имеющих встроенного вентиля с градуировкой оборотов, дополнительный вентиль устанавливается в позицию «полностью открыто», и балансировка системы выполняется после запуска.

Стандартная сборка коллекторной группы

В комбинированных моделях есть возможность преднастройки по количеству полных оборотов вентиля. Каждый оборот уменьшает просвет на фиксированное значение.

Вначале рассчитывается нужный для каждого контура объем теплоносителя и определяется его доля в процентах относительно общего объема теплоносителя для всей системы. В соответствии с этими показателями, выставляется начальное положение головки вентиля расходомера на каждом контуре.

Окончательная настройка производится в процессе функционирования. При этом исходят из реальных температурных показателей и ощущениям комфортности.

Пошаговая инструкция по установке и регулировке

Ротаметр устанавливается строго вертикально. Чтобы уровень жидкости в колбе был точным, сам коллектор монтируется также по уровню. Если трубопровод-гребенка будет установлен криво, регулировка температуры будет некорректной.

Так как финишные отделочные работы происходят зачастую после монтажа коллектора, необходимо защитить узел и его комплектующие от возможных повреждений. Оптимальный вариант – сделать в стене для него нишу либо специальный шкафчик.

Установка и регулировка:

1. С помощью ключа вкрутить расходомер в технологический вход обратной линии коллектора;
2. Поворачивая мембрану (колбу) против часовой стрелки, открыть измеритель напора;
3. Удалить защитное заводское кольцо;
4. Повернуть латунное кольцо корпуса по часовой стрелке до нужного уровня напора. Это и есть балансировка скорости потока энергоносителя. Поплавок на шкале укажет заданную величину;
5. Закрыть латунное кольцо накладкой. Это нужно сделать во избежание повреждения устройства, особенно если узел водяного теплого пола не закрыт в нише или шкафу;
6. Проверить работу системы.

Во время эксплуатации узла колба остается открытой, чтобы был виден уровень водяного поплавка. Если нужна балансировка в ходе работы – просто поворачивается мембрана в нужном направлении.

Монтаж и регулировка

Согласно указаниям производителей подключение ротаметра осуществляется на обратный коллектор, но существует вариант установки прибора на подачу.

Основным требованием к монтажу устройства является вертикальное его расположение. Такая установка позволяет определять точное значение уровня жидкости в колбе. Поэтому гребенка должна размещаться строго горизонтально по уровню.

Ротаметр подсоединяется посредством вкручивания в соответствующее гнездо на коллекторе. В комплектацию к прибору входит уплотнительное кольцо и накидная гайка. Дополнительно уплотнять устройство герметиком или другими материалами не нужно.

Рабочий процесс коллектора соединенной цепи – коллектор и расходомер должен быть полностью автоматизированный. Поэтому к системе дополнительно подключается термодатчик. При такой схеме система при достижении заданного температурного режима теплоносителя перекрывает его полный или частичный доступ к контурам.

Монтаж расходомеров теплого пола

Весь монтажный процесс и регулировка ротаметра для теплого пола выполняется в такой последовательности:

1. Расходомер нужно вкрутить в специально предназначенное на коллекторе технологическое отверстие. Прибор устанавливается с помощью ключ строго в вертикальном положении.
2. Провернуть против часовой стрелки и снять прозрачную колбу, расположенную в верхней части корпуса расходомера. После этого необходимо снять кольцо, которое установлено для защиты производителем. Затем одеть колпачок с разметками обратно.
3. За часовой стрелкой выполнить повороты корпуса до необходимого показателя уровня напора. Такое действие представляет собой балансировку скорости потока теплоносителя. При этом заданная величина должна отобразиться на шкале.

После таких действий требуется проверка рабочего процесса всей системы обогрева половых покрытий. Во время эксплуатации теплого пола не следует закрывать колбу на расходомере. Шкала должна быть постоянно на виду, так как иногда возникает необходимость балансировки в ходе работы отопительного оборудования.

Согласно техническим правилам следует проводить идентичную укладку нескольких контуров, включая их протяжность. Иначе даже использование коллектора с ротаметром не даст положительного результата, и система будет функционировать некорректно.

Настройка по температуре воды в обратном трубопроводе

Расход теплоносителя, мощность и разность температур между подающим и обратным трубопроводом взаимосвязаны. Если уменьшить расход теплоносителя в петле, то неизбежно вырастет разность температур. Именно по этой зависимости можно определить правильность настройки.

В том случае, если все петли теплого пола будут иметь одинаковую разность температур между подающим и обратным трубопроводом, то это будет означать, что во всех петлях расход теплоносителя соответствует текущей мощности. А так как температура в подающем коллекторе для всех петель одинакова, то выравнивать температуры можно только перед обратным коллектором.

Снимать показания температуры удобнее при помощи специальных термометров, которые монтируются между трубой и обратным коллектором.

Эталонная температура измеряется на самой длинной петле. После этого все остальные клапаны подстраиваются в зависимости от отклонений от этой температуры. Если температура на какой-то петле будет ниже эталонной, значит и расход в этой петле тоже низкий. Следовательно, клапан этой петли необходимо приоткрыть. Если расход теплоносителя будет выше эталонного, то клапан необходимо закрыть. После регулировки необходимо подождать пол часа, а за тем повторить операцию. И так повторять до тех пор, пока температура теплоносителя у всех петель перед обратным коллектором будут равны.

Идеальная конструкция коллекторной группы

Самой лучшей системой считается данная коллекторная группа, в которой подающий коллектор оборудуется ротаметром, а на обратный коллектор ставиться термостат. Подобная система даст возможность направлять в каждый контур достаточное число носителя тепла, а обратный коллектор подобной системы будет закрывать и открывать контуры по мере охлаждения воды.

Также необходимо сказать, что систему можно улучшить автоматизированным краном Маевского, который ставится на подающий коллектор, со своей стороны, его необходимо присоединить к циркулярному насосу с перепускным клапаном.

Работать это будет так:

1. Краны Маевского будут удалять воздух из системы, который мешает её хорошей работе;
2. Если на улице потеплеет, внешние водяные термостаты перекроют контуры, а перепускной клапан снизит повысившееся давление изнутри системы.

Если говорить о том, как работает расходомер тёплого пола, нужно выполнить поправку: ротаметры бывают трёх видов:

• Меряющий ротаметр ставиться одновременно с вентилем, который изменяется собственноручно, в зависимости от измеренных показаний;
• Выверяющий ротаметр управляет количеством поступающего носителя тепла;
• 3-ий вид соединяет в себе два предыдущий, однако также он различается очень высокой стоимостью.

Функциональность расходомера

Ротаметр или, если давать полное определение этому узлу, поплавковый ротаметр, на первый взгляд, обычное механическое устройство. В основу конструкции изделия входит пластмассовый корпус (встречаются модели из латуни), внутри которого размещен полипропиленовый поплавок. Корпус оснащен прозрачной колбой, на которой нанесена разметочная шкала. Перемещение поплавка вверх-вниз внутри прибора указывает на определённое значение на шкале, по которому можно судить об объёме теплоносителя, циркулирующего в системе трубопроводов — достаточно ли его для полноценной работы отопительных контуров.

Традиционный расходомер для коллектора теплого пола в различных вариантах исполнения: слева — в пластиковом корпусе, справа — латунный.

С точки зрения теории, система отопления может работать и без этого прибора. В этом случае придется вручную регулировать объём поступающей в контур воды, основываясь на личных ощущениях при изменении температуры воздуха в помещении.

• отдельные контуры водяного пола будут снабжаться теплоносителем без учёта особенностей помещения, в результате чего значения температуры напольной поверхности отапливаемых комнат будут различаться;
• расход энергоносителя, используемого для работы нагревательных приборов (электричество или газ), будет повышенным.

К примеру, вы планируете отапливать одновременно ванную и детскую комнату. Автономный газовый котел будет греть воду для ванной и детской одинаково, в одном температурном режиме. Однако, ванная комната меньше по площади, и для ее обогрева потребуется меньше котловой воды, чем для снабжения теплого пола в детской. Добиться оптимального снабжения теплоносителем теплых полов в каждом помещении можно с помощью расходомера. Следовательно, за счет работы этого устройства удастся добиться в ванной и детской комнате индивидуальных для комфорта значений температуры.

Оценивая работу и принцип действия устройства, можно сделать следующие выводы:

• прибор функционирует полностью автономно, не требуя дополнительных источников питания;
• принцип работы расходомера позволяет создать оптимальный расход теплоносителя для отопительных контуров, существенно снижая энергозатраты нагревательных приборов;
• конструкция прибора обеспечивает визуальный контроль над количеством воды в трубопроводах;
• коллектор вместе с расходомерами для теплого пола существенно облегчает контроль над работой всей системы, прост в установке и неприхотлив в обслуживании.

Хороший расходомер

В магазине вы можете соприкоснуться большим выбором самых разных ротаметров, благодаря этому, чтобы подобрать хороший экземпляр, вы можете подыскивать его по перечисленным ниже свойствам:

Расходомер должен владеть хорошим корпусом без сколов и выступов

Заключение

Коллектор для гидравлического пола с подогревом с расходомерами дает возможность контролировать расход носителя тепла, что обеспечивает оптимальную температуру пола в каждом помещении, подключённом к данному контуру. Подобный вариант устройства системы тёплого пола дополнительно бережет средства, ведь вы затрачиваете меньше энергии на водонагрев.

Пол с подогревом от 2-ух контурого котла.

Здраствуйте. кто нибудь сталкивался с диагональным подключением коллекторов ?. дело в том что монтирую у себя отопление (лучевая разводка) и теплые полы. имеются два коллектора один с расходомерами для полов другой без для радиаторов. для полов понятно весь расход настраиваемый а для радиаторов нет. вопрос если коллектор для радиаторов подключить подводящие трубы по диагонали а не односторонним методом как обычно будут ли равномерно прогреваться радиаторы. по сути это таже двухтрубка попутного направления а не тупикового типа. я имею в виду может так давление более менее равномерно будет распределяться по радиаторам

Это что то типа диагонального подключения радиатора? Если смотреть все в целом то думаю сработает ваша идея а так просчитывать надо. Не легче отбалансировать?

отбаланировать не получается т.к. краны шаровые бабочки стоят на радиаторах.

Я не исключаю вашу затею. Если не получается отбалансировать тогда расходомеры вкрутите в коллектор подачи или же попробуйте вашим методом эксперемент поставить.

r072 , не там копаете. Если диагональное подключение не оправдано удобством, не стоит заморачиваться.

Эту дичь я не заметил. И да, это дичь.

дич на охоте заметите а у меня вопрос ребром был по гидравлике. меня не удобство интересует а мне коллектор установили без расходомеров 12 вых. сказали так надо. 12 веток все разные по длине также как и радиаторы по секционности. у каждого контура свое сопротивление вследствии чего у меня радиаторы греют по разному и балансировать ихними кранами я замучался. вот и спрашиваю про диагональное включение коллекторов а не односторонним методом как обычно. к примеру многие включают радиатор 12 секций боковым односторонним методом потом 3-4 ребра не догревают начинают трубку вворачивать внизу радиатора до 8 секцции дабы чтобы жидкость не могла уходить в обратку с верхней подачи по ближним секциям в результате чего давление перебрасывается на дальние секции хотя можно было всего лишь подключить его по диагонали и весь вопрос. только видимо не всем нравится такое расположение кранов. вот и в моем случае хотя я в этом не силен просто интересуюсь у вас у спецов может кто то уже так делап или знает будет такой вариант работать или нет нужен точный ответ и если нет то почему нет. по сути это таже двухтрубная система попутного направления получается . если нарисовать эту двухтрубку на листе и собрать его в гармошку тот же коллектор получаеся только ветки длинные человек ответивший раннее более менее понял суть

Появление проблемы

В первую очередь, нужно разобрать определенный пример появления такой проблемы и её следствия:

1. Вы монтируете контуры тёплого пола в ванной, гостевой и кухонной комнате;
2. Они подсоединяются к одному коллектору;
3. Площадь ванны, кухни и гостевой откровенно отличается, благодаря этому и длина контура тёплого пола будет различаться в любой комнате, естественно расход носителя тепла (воды) будет абсолютно разным.

Необходимо сказать о том, к чему это приведёт. Короткие обогревательные кольца имеют меньшее гидравлическое противодействие, благодаря этому вода в них двигается намного быстрее, чем в длинных контурах, от чего появляется температурная разница в помещениях при одинаковой температуре подаваемого из коллектора носителя тепла.

Примером решения проблемы, на котором мы разберём принцип исправления, послужит примитивной настенный радиатор. Если присоединить к одному коллектору различные по количеству секций и длине труб радиаторы, то появится описанная выше проблема (прочтите: «Схема коллектора пола с подогревом – как все должно работать»).

Проблема с радиаторами легко решаема, потому что в инструкции сказано, что, установив на каждую батарею термостат, вы сумеете управлять количественным расходом. В большинстве случаев термостат – это традиционный вентиль. Сродни проблема решается и с системой тёплого пола.

Решение проблемы с контурами пола с подогревом

Подключая контуры напольного обогревания к одной коллекторной группе, вы можете сбалансировать их двумя вариантами:

1. Первый метод подразумевает собой создание ровных колец, однако ложить их можно несколько штук в одну комнату, к примеру, в ванную вы можете покласть одно отопительное кольцо, в комнату для гостей три, а в кухонную комнату два. Аналогичным образом, нагрев всех колец будет одинаковым.
2. Если вы не желаете создавать несколько колец в одной жилой зоне, то для вас также есть решение. Контуры отопления могут быть различной длины, но их стоит подсоединять через специализированное приспособление – расходомер для пола с подогревом. Расходомер или ротаметр – это объединение балансировочных кранов, лимитирующих кол-во выпускаемого в систему носителя тепла. Пример ротаметра вы можете увидеть на фото.

В заключение

При эксплуатации водяного теплого пола колба расходомера на коллекторе должна быть доступной визуальному контролю и, при необходимости, техническому обслуживанию.

Каждый водяной контур, подключенный к коллектору, оборудуется индивидуальным расходомером.

На качество отопления и функциональность системы водяных полов выбор модели прибора особо не влияет — при соблюдении правил установки и эксплуатации оборудования тёплых полов можно добиться необходимых показателей установкой любых приборов качественного исполнения.

Водяной теплый пол, как правило, состоит из нескольких контуров пластиковых труб. Горячая вода, двигаясь по ним, отдает свое тепло и возвращается через обратную подающую часть системы. Коллектор (система гребенок) теплого водяного пола предназначен для сбора остывшей воды, смешивания и подачи нагретой. Другими словами – это узел контролирующий работу системы теплого пола.

Чтобы регулировать температуру, в коллекторе предусмотрены расходомеры. Эти устройства контролируют расход теплоносителя, в данном случае воды.

Теоретически вполне можно обойтись без монтажа в коллектор расходомера. Однако если не установить это устройство, то:

• В разных помещениях температура будет разной;
• Возможен перерасход электроэнергии на нагрев воды в системе;
• Разные контуры будут прогреваться неравномерно.

Можно привести простой пример: ванная комната и спальня. Газовый либо электрический котел нагревает воду одинаково и для ванны, и для спальни. Но ванная комната по площади меньше спальни как минимум в 3 раза. Соответственно, в ванной комнате будет жарко, а в спальне прохладно при одинаковой подаче воды в систему теплого пола. Эта ситуация обусловлена тем, что в спальне намного больше суммарная длина пластиковых труб на площади. Именно для того, чтобы отрегулировать комфортный температурный режим во всей квартире, и желательна установка такого устройства.

Устройство устанавливается на отводы обратного коллектора. При достижении заданной температуры в системе клапана коллектора сужают просвет поступления энергоносителя или перекрывают полностью. Такой принцип работы возможен при полной автоматизации системы. Для этого коллектор укомплектовывается термодатчиком.

Непосредственно расходомер состоит из нескольких деталей:

• Корпус;
• Прозрачная колба со шкалой;
• Поплавок.

Колба обычно изготовлена из прочного стекла, корпус может быть пластиковым или латунным. Поплавок находится внутри колбы, он служит показателем скорости теплоносителя. Также расходомер называют поплавковым ротаметром.

В автоматическом коллекторе водяного теплого пола балансировка расхода теплоносителя осуществляется при помощи термодатчика. Если последний не предусмотрен, то ротаметр можно настроить вручную.

Целеобразность установки коллекторной системы

Но устанавливать коллекторную отопительную систему в квартире старых многоэтажных домов нельзя, потому что там уже работает тройниковая отопительная система. Для работы коллекторной системы необходимо замкнуть гидравлическую цепь, что необходимо для создания циркуляции теплоносителя в системе. Если будет создана замкнутая гидравлическая цепь в одной квартире, то другие квартиры будут отрезаны от системы отопления.

Коллекторную отопительную систему также нельзя применять в районах с неустойчивым электроснабжением, так как при остановке циркуляционного насоса вода замерзнет, и трубы выйдут из строя. Но ситуацию может несколько исправить использование

Коллекторная система отопления. Принципы ее работы.

Как установить смесительный узел для теплого пола своими руками

Как я уже говорил ранее, такая вид системы отопления применяется чаще всего в двух и более этажных домах. Но никто не запретит вам применять ее в одноэтажном доме. Тут все зависит от целесообразности. Кроме приборов отопления к коллектору может быть подключен бойлер косвенного нагрева или система подогрева бассейна или теплицы. Так что и в одноэтажном доме можно применить такого рода ухищрение. Главное не забыть о том, что в коллекторной системе отопления может быть только принудительная циркуляция теплоносителя. А это значит, что в ней должен быть хотя-бы один, а чаще всего несколько циркуляционных насосов. Смотрим на рисунок ниже:

Тут есть все, что любят современные домовладельцы:

• Радиаторы.
• Водяные теплые полы.
• Резервный электрический котел.
• Бойлер косвенного нагрева.

Если не считать вместе с насосом котла, то здесь их будет 5 штук. Для того, чтобы циркуляционные насосы не создавали разности давления между коллектором «подачи» и коллектором «обратки» здесь применяется гидрострелка. Благодаря ей, циркуляционный насос котла всегда может обеспечить нужный расход теплоносителя через теплообменник котла, что положительно сказывается на сроке его службы. Контуры теплых полов подключаются через свои коллектора с группами автономной циркуляции. Здесь нужно учесть возможность аварийного отключения электричества. Чтобы обеспечить работу «мозга» котла и циркуляционных насосов во время отключения вам понадобится . Без него циркуляция теплоносителя в системе прекратится, а это чревато всяческими неприятными последствиями.

Главным преимуществом такой схемы отопления является возможность отключения отдельных веток без остановки всей системы. Такая возможность сильно помогает в случае необходимости экстренного ремонта. Ну а недостатком будет, пожалуй, цена всего этого удовольствия. Хотя, если делаете для себя и надолго, то имеет смысл делать все по уму. Иначе ваша скупость заставит вас платить дважды! На этой оптимистичной ноте я закончу этот пост, жду ваших вопросов и лайков в социальных сетях!

Электромагнитные расходомеры

Подключение теплого пола к терморегулятору термостату

Их принцип работы основан на законе электромагнитной индукции, согласно которой в электропроводной жидкости, проходящей через электромагнитное поле, индуцируется ЭДС, пропорциональная скорости потока (проводника).

Такие расходомеры нашли применение в системах объемного учета теплоносителя и воды на промышленных и энергетических предприятиях. Недостаток – высокая стоимость и вес для диаметров более 300-400 мм, сложность снятия на поверку.

Штанговые электромагнитные водосчетчики работают по принципу погружения датчика в жидкость, где происходит измерение скорости потока. Такие счетчики определяют расход холодной воды в полностью заполненных трубопроводах.

Выбор, установка и регулировка расходомеров

Какой электрокотел для теплого пола лучше выбрать

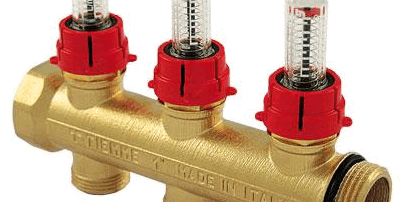

Водяной теплый пол, как правило, состоит из нескольких контуров пластиковых труб. Горячая вода, двигаясь по ним, отдает свое тепло и возвращается через обратную подающую часть системы. Коллектор (система гребенок) теплого водяного пола предназначен для сбора остывшей воды, смешивания и подачи нагретой. Другими словами – это узел контролирующий работу системы теплого пола.

Чтобы регулировать температуру, в коллекторе предусмотрены расходомеры. Эти устройства контролируют расход теплоносителя, в данном случае воды.

Зачем нужен расходомер

Теоретически вполне можно обойтись без монтажа в коллектор расходомера. Однако если не установить это устройство, то:

• В разных помещениях температура будет разной;
• Возможен перерасход электроэнергии на нагрев воды в системе;
• Разные контуры будут прогреваться неравномерно.

Можно привести простой пример: ванная комната и спальня. Газовый либо электрический котел нагревает воду одинаково и для ванны, и для спальни. Но ванная комната по площади меньше спальни как минимум в 3 раза.

Соответственно, в ванной комнате будет жарко, а в спальне прохладно при одинаковой подаче воды в систему теплого пола. Эта ситуация обусловлена тем, что в спальне намного больше суммарная длина пластиковых труб на площади.

Именно для того, чтобы отрегулировать комфортный температурный режим во всей квартире, и желательна установка такого устройства.

Совет! При монтаже водяного теплого пола нужно стремиться делать контуры труб примерно одной длины. Это сэкономит расходы на электроэнергию и позволит точнее регулировать температуру.

Принцип работы

Устройство устанавливается на отводы обратного коллектора. При достижении заданной температуры в системе клапана коллектора сужают просвет поступления энергоносителя или перекрывают полностью. Такой принцип работы возможен при полной автоматизации системы. Для этого коллектор укомплектовывается термодатчиком.

Непосредственно расходомер состоит из нескольких деталей:

• Корпус;
• Прозрачная колба со шкалой;
• Поплавок.

Колба обычно изготовлена из прочного стекла, корпус может быть пластиковым или латунным. Поплавок находится внутри колбы, он служит показателем скорости теплоносителя. Также расходомер называют поплавковым ротаметром.

В автоматическом коллекторе водяного теплого пола балансировка расхода теплоносителя осуществляется при помощи термодатчика. Если последний не предусмотрен, то ротаметр можно настроить вручную.

Пошаговая инструкция по установке и регулировке

H2_2

Ротаметр устанавливается строго вертикально. Чтобы уровень жидкости в колбе был точным, сам коллектор монтируется также по уровню. Если трубопровод-гребенка будет установлен криво, регулировка температуры будет некорректной.

Так как финишные отделочные работы происходят зачастую после монтажа коллектора, необходимо защитить узел и его комплектующие от возможных повреждений. Оптимальный вариант – сделать в стене для него нишу либо специальный шкафчик.

Установка и регулировка:

1. С помощью ключа вкрутить расходомер в технологический вход обратной линии коллектора;
2. Поворачивая мембрану (колбу) против часовой стрелки, открыть измеритель напора;
3. Удалить защитное заводское кольцо;
4. Повернуть латунное кольцо корпуса по часовой стрелке до нужного уровня напора. Это и есть балансировка скорости потока энергоносителя. Поплавок на шкале укажет заданную величину;
5. Закрыть латунное кольцо накладкой. Это нужно сделать во избежание повреждения устройства, особенно если узел водяного теплого пола не закрыт в нише или шкафу;
6. Проверить работу системы.

Во время эксплуатации узла колба остается открытой, чтобы был виден уровень водяного поплавка. Если нужна балансировка в ходе работы – просто поворачивается мембрана в нужном направлении.

Выбор расходомера для водяного теплого пола

Качественные ротаметры должны сопровождаться гарантией на 5-7 лет стабильной работы. Рекомендуется выбирать расходомеры с латунным корпусом

Также следует обратить внимание на колбу, она должна быть выполнена из прозрачного стекла с хорошей видимостью шкалы водяного уровня. Однако есть мнение, что лучше выбирать изделия с мембраной из ударопрочного пластика

При выборе устройства нужно учитывать площадь системы трубопровода

Также важно автоматизирован узел или нет. В первом случае балансировка будет необходима крайне редко, механизированные коллекторы требуют более пристального внимания

Источник:

Ручная регулировка температуры теплоносителя

№	Артикул	Наименование	Производитель
1	VT.COMBI.S	Насосно-смесительный узел	VALTEC
2	VTC.596EMNX	Блок коллекторный с расходомерами	VALTEC
3	VTC.586EMNX	Блок коллекторный из нерж. стали	VALTEC
4	VT.K200.M	Контроллер с погодозависимым управлением	VALTEC
4а	VT.K200.M	Датчик температуры наружного воздуха	VALTEC
5	VT.TE3040	Электротермический сервопривод	VALTEC
6	VT.TE3061	Аналоговый сервопривод	VALTEC
7	VT.AC709	Хронотермостат электронный комнатный с датчиком температуры пола	VALTEC
8а	VT.AC601	Комнатный термостат	VALTEC
8	VT.AC602	Комнатный термостат с датчиком температуры тёплого пола	VALTEC
9	VT.0667T	Байпас с перепускным клапаном для обеспечения циркуляции при закрытых петлях	VALTEC
10	VT.MR03	Клапан трехходовой смесительный для поддержания температуры обратки	VALTEC
11	VT.5012	Термоголовка с выносным накладным датчиком	VALTEC
12	VT.460	Группа безопасности	VALTEC
13	VT.538	Сгон-отсекатель	VALTEC
14	VT.0606	Сдвоенный коллекторный ниппель	VALTEC
15	VT.ZC6	Коммуникатор	VALTEC
16	VT.VRS	Насос циркуляционный	VALTEC

Пояснения к схеме:

Увязать в единую систему высокотемпературные контуры (источника тепла и радиаторного отопления) и контуры напольного отопления с пониженной температурой теплоносителя позволяет применение насосно-смесительного узла VALTEC COMBIMIX.

Распределение потоков теплоносителя организовано с использованием коллекторных блоков VALTEC VTc 594 (радиаторное отопление) и VTc 596 (теплый пол).

Разводка системы высокотемпературного отопления и контуры теплого выполнены из металлопластиковых труб VALTEC. Монтаж трубопроводов произведен с использованием пресс-фитингов серии VTm 200; подключение к коллекторам – обжимными коллекторными фитингами для металлопластиковой трубы VT 4420.

Регулирование работы напольного отопления организовано с помощью контроллера VALTEC K100 с функцией погодной компенсации. Благодаря этому температура воды в контурах теплого пола изменяется в зависимости от температуры наружного воздуха, что гарантирует экономию используемых для отопления энергоресурсов. Управляющий сигнал от контроллера поступает на аналоговый электротермический сервопривод регулирующего клапана узла COMBIMIX.

Тепловой комфорт в помещениях с напольным отоплением поддерживается комнатным термостатом VT AC 602 и хронотермостатом VT AC 709, оснащенных датчиками температуры воздуха и поверхности пола. Через электротермические приводы эти модули автоматики управляют клапанами на обратном коллекторе блока VTc 596.

В качестве предохранительного использован термостат с выносным датчиком температуры VT AC 6161. Он останавливает циркуляционный насос узла COMBIMIX в случае превышения заданной максимальной температуры теплоносителя на подаче в контуры теплого пола.

Теплоотдача радиаторов регулируется комнатным термостатом VT AC 601, управляющим клапанами коллекторного блока VTc 594 с помощью электротермических сервоприводов.

Контур источника тепла оснащен группой безопасности котла, мембранным расширительным баком, обратным и дренажным клапанами VALTEC.

В качестве запорной арматуры использованы шаровые краны серии VALTEC BASE.

Коллектор теплого пола Valtec на 2-4 контура 20-60 кв.м.

Спецификация

• 1 — Смесительный клапан MIX 03 3/4» — 1 шт;
• 2 — Ниппель-переходник 1-3/4» (VTr.580.N.0605) — 2 шт;
• 3 — ниппель 3/4» (VTr.582.N.0005) — 1 шт;
• 4 — тройник 3/4» вн.-вн.-вн. (VTr.130.N.0005) — 1 шт;
• 5 — колено 3/4» нар.-нар. (VTr.093.N.0005) — 1 шт;
• 6 — американка 3/4» (VTr.341.N.0005) — 1 шт;
• 7 — циркуляционный насос с накидными гайками на 1»;
• 8 — кран шаровый 3/4» вн.-вн. (VT.217.N.05) — 2 шт;
• 9 — коллектор 3/4-1/2» нар. (VTc.500.N.0502) — 2 шт;
• 10 — соединитель коллекторный 16-1/2» (VTc.710.N.1604) — 4 шт;
• 11 — соединитель с вн. резьб. 20-3/4» (VTm.302.N.002005) — 1 шт;
• 12 — соединитель с нар. резьб. 20-3/4» (VTm.301.N.002005) — 1 шт;
• 13 — тройник коллекторный (VTc.530.N.0500) — 2 шт;
• 14 — воздухоотводчик автоматический 3/8» (VT.502) — 2 шт;
• 15 — кран дренажный 1/2» (VT.430) — 2 шт;

Подключение

С помощью соединителей (10) подключается металлопластиковая труба теплого пола диаметром 16х2. К выводу 16 подключается подача высокотемпературного контура (подача котла), к выводу 17 — обратка котла.

Коллектор теплого пола Valtec с ручной регулировкой на 2 контура. Для нормального функционирования петли должны быть примерно равной длины. На входе и выходе в систему отопления 16, 17 желательно смонтировать краны-американки.

Если в приведенном смесительном узле теплого пола будет использоваться 3 или 4 контура, то два коллектора (9) заменяются на один регулируемый коллектор (VTc.560n) и один коллектор с шаровыми кранами (VTc.580n).

Проблемы, которые могут возникнуть

Приведем конкретный пример.

Сложности при осуществлении монтажа системы

Оптимальная конструкция коллекторной группы.

1. Оптимальный вариант, когда коллекторный узел имеет такую конструкцию – подающий коллектор оснащается ротаметром, а на обратный аналог ставится терморегулятор.
2. Благодаря этому, подающая часть группы направляет в каждый из обогревательных контуров точно дозированный объем теплоносителя. Обратный же коллектор закрывает, открывает контуры, по мере того, как жидкость остывает в трубах.
3. Помимо этого, желательно, чтобы подающий коллектор для теплого пола с расходомерами обладал воздухоотводчиком автоматического типа и был соединен с обратным аналогом байпасом, имеющим перепускной клапан.

Обратите внимание! Через отводчик из отопительной системы удаляется мешающий ее работе воздух. Когда на улице теплеет, терморегуляторы закрывают контуры, в это время включается перепускной клапан и понижает подскочившее давление.

На данный момент производители выпускают много расходомеров, представляющих собой, как измерительные устройства, так и регуляторы расхода носителя тепла. Существуют и приборы, совмещающие эти функции. Естественно, цена их выше.

Если вы приобретете только измерительное устройство, его надо будет ставить совместно с обыкновенным вентилем. Открывая либо закрывая кран, согласно показаниям шкалы ротаметра, вы сможете регулировать поступление теплоносителя.

Как сбалансировать отопительные контуры

На данный момент на рынке можно встретить множество различных конструкций коллекторов. Выше на рисунке изображен горизонтальный коллектор с гидрострелкой, но существуют вертикальные варианты подобной конструкции и выглядит это примерно вот так:

Суть здесь аналогичная той, что реализована в вертикальной конструкции. Но есть небольшая разница в подводке труб. Тут кому, что удобнее надо смотреть по месту.  Такой коллектор вполне можно изготовить из полипропиленовой трубы большого диаметра. При этом желательно сохранять указанные на рисунке пропорции.

Если же вы стеснены в пространстве, то есть еще одна очень интересная конструкция. Её можно назвать коаксиальной:

Здесь две трубы вставлены одна в другую. Гидрострелка в данном случае может быть подключена только отдельно.

Ладно, поговорили о коллекторах, а теперь давайте рассмотрим систему отопления на его основе. Двигаемся дальше!

Метод Доплера

Счетчики, работающие по данному методу, измеряют разность длины волны, отраженной от движущегося потока, относительно длины волны излучаемого сигнала. Измерение принимаемого и передаваемого сигнала для определения разницы между ними производится при помощи клиновидных или трубных датчиков скорости, устанавливаемых на дне канала или трубы.

Работающие по эффекту Доплера водомеры используют в напорных и самотечных системах, полностью и частично заполненных трубах, открытых каналах. Они работают в потоках разной степени загрязнения (кроме чистой воды). Доплеровские расходомеры используют для коммерческого учета в трубопроводах и самотечных каналах, для измерения расходов в реках и каналах ирригационных систем, в ливневых канализациях, на насосных станциях, трубопроводах водозабора и сброса стоков в водоемы.

Расходомер воздуха с пленочным термоанемометром

Измерительный патрубок 2 вмонтирован в массовый расходомер воздуха, который в зависимости от требуемого дви­гателем расхода воздуха имеет различ­ные диаметры. Он устанавливается во впуск­ном канале за воздушным фильтром. Воз­можен также вариант встроенного измери­тельного патрубка, который устанавливается внутри воздушного фильтра.

Воздух, входящий во впускной коллектор, обтекает чувствительный элемент датчика 5, который вместе с вычислительным кон­туром 3 является основным компонентом датчика.

Входящий воздух проходит через об­водной канал 7 за чувствительным эле­ментом датчика. Чувствительность датчика при наличии сильных пульсаций потока мо­жет быть улучшена применением соответ­ствующей конструкции обводного канала, при этом определяются также и обратные токи воздуха. Датчик соединяется с ЭБУ через выводы 1.

Принцип работы массового расходомера воздуха заключается в следующем. Микромеханическая диафрагма датчика 5 на чувствительном элементе 3 нагревается центральным нагревающим резистором. При этом имеет место резкое падение температуры на каждой стороне зоны нагрева 4.

Распределение температуры по диафраг­ме регистрируется двумя температурозависимыми резисторами, которые устанавли­ваются симметрично до и после нагреваю­щего резистора (точки измерения М1 и М2). При отсутствии потока воздуха на впуске температурная характеристика 1 одинакова на каждой стороне измеритель­ной зоны (Ti = T2). Как только поток воздуха начинает обтекать чувствительный элемент датчика, распределение температуры по диафрагме меняется (характеристика 2).

На стороне входа воздуха температурная характеристика является более крутой, пос­кольку входящий воздух, обтекающий эту поверхность, охлаждает ее. Вначале на про­тивоположной стороне (сторона, наиболее близко расположенная к двигателю) чувствительный элемент датчика охлажда­ется, но затем воздух, подогреваемый наг­ревательным элементом, нагревает его. Из­менение в температурном распределении (ΔT) приводит к перепаду температур меж­ду точками измерения М1 и М2.

Тепло рассеивается в воздухе и, следова­тельно, температурная характеристика чувствительного элемента датчика является функцией массового расхода воздуха. Раз­ница температур, таким образом, есть мера массового расхода воздуха и при этом она не зависит от абсолютной температуры про­текающего потока воздуха. Кроме этого, разница температур является направлен­ной. Это означает, что массовый расходо­мер не только регистрирует количество вхо­дящего воздуха, но также и его направление.

Благодаря очень тонкой микромеханичес­кой диафрагме датчик имеет очень высокую динамическую чувствительность (

Такой уровень напряжения подходит для обработки сигналов в ЭБУ. Используя характеристику датчика, запрограммированную в ЭБУ, измеренное напряжение преобразуется в величину, представляющую массовый расход воздуха (кг/ч). Форма кривой характеристики явля­ется такой, что диагностические устрой­ства, встроенные в ЭБУ, могут определять такие нарушения, как обрыв цепи.

Разница сопротивлений в точках измере­ния М1 и М2 преобразуется встроенным в датчик вычислительным (гибридной схе­мой) контуром в аналоговый сигнал напря­жением 0…5 В. Такой уровень напряжения подходит для обработки сигналов в ЭБУ. Используя характеристику датчика, запрограммированную в ЭБУ, измеренное напряжение преобразуется в величину, представляющую массовый расход воздуха (кг/ч). Форма кривой характеристики явля­ется такой, что диагностические устрой­ства, встроенные в ЭБУ, могут определять такие нарушения, как обрыв цепи.

В датчик может также быть вмонти­рован температурный датчик для выполне­ния вспомогательных функций. Он распола­гается в пластмассовом корпусе и не явля­ется обязательным для измерения массо­вого расхода воздуха.

Используемые источники:

• https://znatoktepla.ru/teplyj-pol/kollektor-s-rashodomerami-dlya-teplogo-pola.html
• https://pechiexpert.ru/regulirovka-rashodomerov-teplogo-pola-01/
• https://mr-build.ru/newteplo/rashodomer-dla-teplogo-pola.html
• https://aqueo.ru/otoplenie/teplyj-pol/nastrojka-kollektora-s-rashodomerami.html
