Дровяная печь – одно из тех древних изобретений человечества, что широко используется и по сей день. Конструкция этих сооружений, безусловно, со временем изменялась, усовершенствовалась, с целью повышения эффективности работы, расширения функциональности. Однако, неизменным оставалось наличие некоторых отделов и деталей – это топочная камера, дымоходная труба, задвижки и, конечно же, колосник для печи.
Колосник по своей сути является разделителем между топочной камерой и зольником. Помимо этого, благодаря его решетчатой конфигурации обеспечивается подача воздуха, без которого никакой процесс горения твердого топлива — невозможен. Понятно, что колосник постоянно испытывает экстремальные термические нагрузки, а оттого – и внутренние напряжения, что налагает особые требования к его конструкции и материалу изготовления.
Поэтому чаще всего даже в самодельных печах стараются использовать колосники заводского изготовления – проверенные эксплуатацией модели, на долговечность которых можно положиться. Размеры, конфигурация и стоимость колосниковой решетки зависит от конструкции печи, параметров топочной камеры, а также от разновидности используемого твердого топлива.
Основные функции колосниковых решеток
Колосниковая решетка — это конструктивный элемент печи, чаще всего изготовленный из высококачественного чугуна, способного выдержать высокие температуры без ущерба своей целостности. Она устанавливается в донной части топочной камеры и служит основанием для укладки твердого топлива. В печах классической компоновки снизу через колосник в топливную загрузку поступает поток воздуха, обеспечивающего горение. Зола, в которую превращается топливо в процессе сгорания, через зазоры решетки ссыпается в зольник, освобождая камеру горения для новой закладки дров или угля. По мере наполнения зольник очищается.
Во многом эффективность работы отопительного прибора или сооружения зависит от конструкции колосниковой решетки. Ее щели или отверстия (в зависимости от особенностей модели) должны свободно пропускать воздушные потоки, регулируемые поддувальной задвижкой (дверцей). Иногда особое строение решетки само становится «регулятором» поддува воздуха.
Важным моментом является и правильность установки колосниковой решетки на свое посадочное место, обустраиваемое для этого в нижней части топочной камеры.
Колосники изготавливаются не только из чугуна, но и из стали. Но в отопительных бытовых сооружениях или приборах хозяева практически всегда отдают предпочтение чугуну.
Разновидности колосниковых решеток
Колосниковые решетки по разным критериям подразделяют на несколько разновидностей.
- Так, их можно разделить на монолитные и наборные.
— Монолитные модели решеток более распространены, монтировать их гораздо проще — они сразу укладываются в подготовленное для них гнездо требуемых габаритов. Широкий ассортимент форм и размеров представленных в продаже решёток чаще всего позволяет обойтись именно таким вариантом.
— Сборные колосники составляются в единую конструкцию непосредственно на посадочном месте. Это могут быть модули с двумя ÷ тремя перемычками.
Сборная колосниковая решетка удобна в тех случаях, когда дно топочной камеры имеет сложную геометрическую форму, то есть в одном месте она должна быть уже, а в другом шире.
Сюда же можно отнести так называемую балочную колосниковую решетку — это тоже наборный вариант, состоящий из отдельных перекладин-балок. Элементы балочной решетки должны свободно проходить и извлекаться из топочной камеры через открытую дверцу. Собственно, если разобраться, то именно такая отдельная балка и называется колосником.
Цены на колосники для печи
колосники для печи
На практике монолитные колосники при необходимости могут быть скомбинированы с наборными элементами, в случае той же нестандартной формы топочной камеры.
- Плитная решетка имеет плоскую форму (чаще – прямоугольную, хотя встречаются и круглые колосники). Этот вариант изделий подходит для большинства отопительных твердотопливных приборов — печей, котлов, каминов. Плитный колосник выбирается в соответствии с проектом печи, в котором указаны параметры посадочного места.
- Колосниковая решётка корзинного типа. Этот тип решеток широко использовался ранее в каминах с открытыми очагами. Он удобен тем, что закладываемые дрова находятся не на поверхности колосника, а как бы внутри него, без риска выпадения наружу через отрытый очаг. Но в то же время доступ воздуха к топливу полностью сохраняется.
В наше время корзинные решетки используются в каминах уже не столь часто, так как многие владельцы домов предпочитают в основном закрытые топочные камеры с панорамными стеклянными дверцами. Тем не менее, и такие колосниковые решетки представлены в продаже. Кроме того, мастера-кузнецы охотно принимают заказы на их изготовление по индивидуальным проектам. И тогда корзинный колосник становится еще и декоративной деталью камина.
- Подвижная колосниковая решетка обычно предназначается для печей длительного горения. Конструкция может состоять из рамы и установленной в ней на оси самой решетки. Другой вариант – решетки с горизонтальным перемещением. Изменение положения колосника помогает его самоочистке – способствует разрыхлению шлака или залежей золы и удалению их в камеру зольника. В некоторых случаях подвижные решетки дают еще и изменение геометрии каналов для поступающего воздуха, что используется для управления режимами работы печи.
Существуют модели с поворотом секций на 180 градусов. Однако эта конструкция должна быть заложена в проекте печи, так как для такого перемещения решетки требуется обустраивать специальные выемки в кирпичной стенке. Поэтому эти модели имеют ограничения в применении и стоят достаточно дорого.
- Отдельно стоит выделить охлаждаемый тип колосниковой решетки, которую обычно монтируют в водогрейные котлы или печи с контуром водяного отопления. По-другому их называют «КРОК» — «колосниковая решетка охлаждаемой конструкции». Изготавливается этот вариант изделий из монолитных жаростойких труб, в которых циркулирует теплоноситель, охлаждая их поверхности. Таким образом, в топке поддерживается температура, обеспечивающая безопасность работы агрегата, а система отопления получает дополнительный тепловой потенциал.
Чаще всего производства таких колосниковых конструкций используются прямоугольные или квадратные в сечении трубы, расположенные параллельно, с шагом в 15÷20 мм. В межтрубное пространство, на расстоянии 20÷30 мм относительно друг друга, вварены отрезки стальных прутов, которые являются компенсаторами жесткости решетки. С одной стороны трубы решетки соединены с коллектором, подающий охлажденный теплоноситель из трубы «обратки» отопительного контура а с другого в выходящий, по которому вода дальше поступает в основной теплообменник котла.
Критерии выбора колосниковых решеток для печи
Выбор колосниковой решетки определяется несколькими факторами, к которым можно отнести следующее:
- Тип отопительного прибора (сооружения).
- Вид используемого топлива – от этого момента будет зависеть модель колосника. Если планируется отапливать печь углем, то следует приобретать более массивные решетки, способные выдерживать и немалую механическую нагрузку, и экстремально высокий температуры. Для дровяных каминов и печей подходят более легкие по весу изделия.
- Колосниковая решётка должна соответствовать своими размерами посадочному месту в топочной камере. А если точнее, то в проект печи обычно сразу закладываются габариты колосника, исходя их предложенных в продаже размеров этих изделий.
- Расстояния между параллельными прутами решетки для дровяных печей должны составлять в общей сложности не менее 40% от площади колосника. Этот фактор поможет избежать трудностей при очистке изделия от золы. Кроме того, зазоры меньше рекомендуемых будут создавать препятствия для свободной циркуляции воздушных потоков. А это, в свою очередь, приведет к уменьшению продуктивности работы отопительного прибора, а также к снижению уровня безопасности его эксплуатации. Недостаточность воздушного обмена создает сложности и для полноценного прогорания топлива, и для нормальной тяги. А задержка продуктов сгорания – недопустима, так как это чревато очень серьезными последствиями.
В случае если просветы колосниковой решетки будут больше, чем это необходимо, то в зольник будет осыпаться не только зола, но и еще недогоревшие частицы топлива. Следствие – совершенно ненужный перерасход топлива, так как упавшие в зольник недогоревшие частицы дров или угля уже не дадут ожидаемой теплоотдачи. Да и с безопасностью в таком случае все обстоит не слишком благополучно.
Варианты колосниковых решеток и их стоимость
В продаже представлены разные варианты колосниковых решеток для установки их в печи, камины и котлы. Как уже говорилось выше, изготавливаются эти изделия из чугуна или стали.
Оптимальным материалом всегда стоит рассматривать чугун. А лучшей сортом чугуна для изготовления жаропрочной фурнитуры является СЧ-15 (20). Маркировка об этом нередко проставляется непосредственно на изделии.
Колосниковые решетки, изготовленные из стали, стоят дешевле и весят значительно меньше чугунных аналогов. Однако, и срок их эксплуатации — значительно короче, так как они под воздействием высоких температур начинают деформироваться, приходя в негодность. И если приобретение планируется с расчётом на многолетнее повседневное использование печи, то стальные решетки лучше и вовсе не принимать в расчет. Они подойдут для декоративного камина, растапливаемого от случая к случаю, или для печи, которой пользуются нечасто. Например, это может быть уличный комплекс барбекю — можно сэкономить на стоимости изделия, а на период длительного простоя решетку с несложно снять и убрать в подсобное помещение.
Производством колосниковых решеток занимается немало литейных предприятий. Но не следует думать. Что формы и размеры изделий, как говорится, «берутся с потолка». В это сфере тоже имеется своя стандартизация.
Например, широким спросом пользуется продукция ЗАО «Литком» — «Рубцовского литейного комплекса ЛДВ». Все решетки изготавливаются в соответствии со стандартом СТО 3-2011 и разработанными жесткими техническими условиями. В таблице ниже представлены колосниковые решетки разных форм и линейных параметров, а также их стоимость на 2018 год.
Условные обозначения – довольно понятны.
«РУ» – решётка колосниковая для угля,
«РД» — решетка колосниковая для дров.
Изделия с такими индексами предназначены для печей, котлов и каминов бытового предназначения с максимальной тепловой мощностью до 8 кВт.
Если требуется решетка для более мощной печи или котла, то приобретается модель с добавленным буквенным индексом «П» — он обозначает предназначение изделия для промышленных печей или котлов, с тепловой мощностью от 8 до 100 кВт.
| Иллюстрация | Наименование изделия | Линейные размеры, мм | Масса, кг | Примерная стоимость, руб. (2018 г) |
|---|---|---|---|---|
| Промышленная колосниковая решетка РУ-П-10 | 350×100 | 4.5 | 520 | |
| Чугунная бытовая колосниковая решетка РУ-1. | 250×250×20 | 4.05 | 520 | |
| Бытовая колосниковая решетка РУ-2. | 300×200 | 4.6 | 500 | |
| Бытовая колосниковая решетка РД-8. | 245×220 | 4.1 | 450 | |
| Бытовая колосниковая решетка РД-4. | 250×250×25 | 4.9 | 565 | |
| Каминная колосниковая решетка РД-7. | 290×135 | 1.66 | 290 | |
| Бытовая колосниковая решетка РУ-5. | 300×250 | 3.6 | 430 | |
| Колосниковая решетка катализатор РД-9. | 300×200 | 4.2 | 555 | |
| Бытовая колосниковая решетка РД-6. | 380×250 | 6.4 | 695 | |
| Бытовая колосниковая решетка РД-5. | 300×250 | 5.65 | 695 | |
| Промышленная колосниковая решетка РУ-П-2. | 520×200 | 14.1 | 1925 | |
| Промышленная колосниковая решетка РУ-П-1. | 410×200 | 9.96 | 1430 | |
| Промышленная колосниковая решетка РУ-П-5. | 910×250 | 33.3 | 3990 | |
| Промышленная колосниковая решетка РУ-П-11.1 | 550×230 | 20.82 | 2395 | |
| Промышленная колосниковая решетка РУ-П-11.3 | 800×230 | 30.55 | 3490 | |
| Промышленная колосниковая решетка РУ-П-11 | 618×230 | 23.4 | 2685 |
Безусловно, показанным в таблице ассортиментом одного производителя вовсе не ограничивается предложение специализированных магазинов. Чтобы определиться с выбором этого элемента печеной фурнитуры, если значение аббревиатуры в названии модели непонятно, можно проконсультироваться с продавцом или со специалистом в этой области. Но приобретать колосниковую решетку неясного происхождения — не стоит, так как она может подвести в самый ненужный момент. А подделки встречаются, причем, даже изготовленные их каких-то неясных по составу сплавов, но выдаваемых за качественный серый чугун.
Важно помнить, если заявленный материал изготовления решетки — чугун, то она по умолчанию не может быть слишком легкой и привлекательно дешевой.
Цены на чугунные колосники для печи
чугунные колосники для печи
Установка колосниковой решетки
Колосниковая решетка, как правило, монтируется в процессе возведения печи. Однако, иногда приходится производить ее замену в уже эксплуатируемом отопительном приборе или сооружении. В таком случае необходимо обязательно разобраться, по каким же причинам произошло повреждение этого узла или его выпадение с посадочного места.
При постройке кирпичной печи посадочное место должно превышать размеры решетки на 5 мм по каждой из сторон ее периметра — этот тепловой зазор станет отличной защитой от повреждения кладки и от деформации самой металлической детали при их нагревании до высоких температур. Как известно, все материалы при нагревании расширяются, но коэффициенты линейного расширения кирпича и металла – весьма значительно различаются, и это требует обязательного компенсационного зазора.
Как правило, кирпичи, обрамляющие гнездо для колосниковой решётки, стесываются несколько на угол, примерно так, как показано на иллюстрации выше. Это облегчает и установку, и, в случае необходимости, демонтаж и замену решетки, упрощает процесс ее очистки.
Эти зазоры между кирпичом и решеткой заполняются сухим песком или же смесью песка и глины. Но ни в коем случае не используется цементосодержащий раствор. Иногда по этим щелям прокладывается и асбестовый шнур.
Как правило, плоскость колосника должна находиться ниже топочной дверцы на один ряд кладки – это предохраняет от выпадения горящих углей при открытии печи. Естественно, такое правило должно соблюдаться и в каминах с открытой топкой – нижний край очага должен быть выше колосников.
Колосник нужно еще и правильно уложить на место, не перепутав стороны. Очень часто перемычки колосников имеют треугольную (трапециевидную) форму в сечении. В этом случае заостренная сторона должна смотреть в сторону зольника.
В заключение необходимо кратко подвести итоги представленной выше информации:
- Размеры колосниковых решеток чаще всего подчиняются стандартам. При составлении проектов печей обычно как раз и отталкиваются от этих установленных размеров. Но при необходимости можно собрать решетку более сложной или нестандартной конфигурации, используя отдельны балочные колосники либо модули небольшого размера.
- Материал изготовления выбирается в зависимости от выбираемого топлива. Но однозначно лучшим, проверенным многолетней эксплуатацией материалом для печной металлической фурнитуры является чугун. Но и среди чугунных решеток есть подразделения на дровяные или угольные печи.
- Важно при монтаже колосниковой решетки заранее правильно подготовить посадочное место.
- Легче всего монтировать монолитные колосники. Но зато наборные и балочные варианты расширяют возможности, обычно служат дольше, да и ремонтопригодностью у них – намного лучше. Проще заменить один, например, треснувший колосник, нежели всю решетку целиком.
Тем не менее, некоторые хозяева печей стараются изготавливать колосники для своих приборов самостоятельно. Часто это мотивируется тем, что действительно качественный чугун стоит слишком дорого. А то, что сейчас встречается в продаже, по их мнению, зачастую не выдерживает никакой критики.
Да, стальная колосниковая решетка не прослужит слишком долго. Но для мастера проще и дешевле изготовить новую, нежели приобретать готовую модель.
Что ж, и такая точка зрения имеет свое право на существование. Для примера – видеосюжет на эту тему:
Видео: Самостоятельное изготовление стальной колосниковой решетки
24.10.2016 —>
Благодаря новейшим технологиям внешний вид и конструкция современной печи перманентно совершенствуются, одни конструктивные элементы быстро заменяются другими. Однако существует такой функциональный элемент, без которого даже сейчас обойтись нереально. Мы говорим про чугунные колосники для печи – составляющие топочных камер, которые предназначаются для поддержки сжигаемого топлива (угля, древесины, брикетов и проч.). Посредством отверстий в колосниковой решетке зола сыплется вниз, благодаря чему, в свою очередь, освобождается пространство под очередную порцию топлива.
чугунные колосники для печи
Существуют различные варианты исполнения колосников для печи, а в изготовлении могут использоваться разные материалы. О том, как выбирать и монтировать колосники, пойдет речь в сегодняшней статье.
Цены на чугунные колосники для печей
| Фото | Размер | Вес | Цена |
| Решетка колосниковая промышленная РУ-П-10 | 350×100 мм | 4,5 кг | 520 рубКупить |
| Решетка колосниковая бытовая РУ-1 чугунная | 250x250x20 | 4,05 кг | 520 рубКупить |
| Решетка колосниковая бытовая РУ-2 | 300×200 | 4,6 кг | 500 рубКупить |
| Решетка колосниковая бытовая РД-8 | 245×220 | 4,1 кг | 450 руб.Купить |
| Решетка колосниковая бытовая РД-4 | 250x250x25 | 4,9 кг | 565 рубКупить |
| Решетка колосниковая каминная РД-7 | 290×135 | 1,66 кг | 290 рубКупить |
| Решетка колосниковая бытовая РУ-5 | 300×150 | 3,6 кг | 430 рубКупить |
| Решетка колосниковая катализатор РД-9 | 300×200 | 4,2 кг | 555 рубКупить |
| Решетка колосниковая бытовая РД-6 | 380×250 | 6,4 кг | 695 рубКупить |
| Решетка колосниковая бытовая РД-5 | 300×250 | 5,65 кг | 695 рубКупить |
| Решетка колосниковая промышленная РУ-П-2 | 520×200 | 14,1 кг | 1925 рубКупить |
| Решетка колосниковая промышленная РУ-П-1 | 410×200 | 9,96 кг | 1430 рубКупить |
| Решетка колосниковая промышленная РУ-П-5 | 910×250 | 33,3 кг | 3990 рубКупить |
| Решетка колосниковая промышленная РУ-П-11.1 | 550×230 | 20,82 кг | 2395 рубКупить |
| Решетка колосниковая промышленная РУ-П-11.3 | 800×230 | 30,55 кг | 3490 рубКупить |
| Решетка колосниковая промышленная РУ-П-11 | 618×230 | 23,4 кг | 2685 рубКупить |
Ключевые функции колосников
Итак, колосник – это особый конструктивный элемент печи, позволяющий добиваться более эффективного сжигания топлива и поддержки горения на протяжении всего периода топки. Дело в том, что после того как одна порция топлива – древесины или угля – прогорает, то зола, оставшаяся в результате, осыпается вниз, то есть в зольную камеру. Верхняя же часть топлива при этом опускается на колосник, где начинает гореть интенсивнее, так как лучше обдувается поднимающимся из зольного отделения воздухом. Иными словами, что с колосниковыми решетками эффективность отопительных приборов заметно увеличивается, однако она (эффективность) зависит от конструктивных особенностей элементов колосника, а долговечность – от конкретного материала, который использовали при изготовлении.
Обратите внимание! Не менее важен и тот факт, правильно ли была установлена решетка – это серьезно влияет на выполнение ею своих функций.
Виды колосниковых решеток: классификации и популярные варианты конструкции
В большинстве случаев печная фурнитура производится либо из жаропрочной стали, либо из чугуна. Вполне очевидно, что колосниковые решетки подвергаются непосредственному воздействию огня, в связи с чем предпочтение рекомендуется отдавать именно чугуну (этот металл отличается более высокими прочностными характеристиками).
Топочные камеры, которые используются в современных печах, могут иметь различные формы и размеры, из-за чего производители выпускают литье для печных приборов всех доступных конфигураций. Более того, подходящий вариант вполне можно найти даже под нестандартные топочные камеры.
По особенностям своей конструкции колосниковые решетки могут быть двух типов, ознакомимся с ними.
- Наборные решетки. Они характеризуются тем, что состоят из определенного количества отдельных элементов. Образно говоря, они представляют собой своего рода конструкторы – их можно собрать своими руками, а затем получить полноценные решетки требуемых габаритов.
- Цельные изделия. Они, как можно уже догадаться из названия, являются монолитными, следовательно, их нельзя собрать/разобрать. Типоразмеры в данном случае могут быть разными, а при выборе того или иного варианта необходимо ориентироваться, в первую очередь, на размеры самой топочной камеры.
О других разновидностях колосниковых решеток
Что касается колосников, изготовленных из жаропрочной стали, то они выпускаются цепными (такие изделия внешне похожи на транспортеры ленточного типа) и трубными (сделанные, судя по названию, из труб, относятся к охлаждаемым моделям).
А вот чугунные колосники для печи делятся сразу на четыре группы, рассмотрим каждую из них.
- Плиточные. Форма таких решеток прямоугольная, они, что характерно, могут ставиться не только в отопительные печи, но также и в котлы, работающие на твердом топливе, и камины. Изделия поистине универсальны, нужно лишь, чтобы типоразмер был подобран корректно.
- Подвижные. Подобное название такие колосники получили потому, что имеют особую конструкцию, которая позволяет при необходимости менять ширину просветов. Как правило, такие модели устанавливаются в печах длительного горения.
- Корзинные. Отличный вариант для очагов открытого типа, предназначающихся для того, чтобы готовить пищу, однако ввиду того, что такие приборы сегодня встречаются крайне редко, конструктивно эти колосники уже устарели.
- Балочные. Последняя группа – это модели, известные как балочные (внешне напоминают строительные балки). Данные изделия являются наборными, еще они могут состоять как из одинарных, так и из двойных составляющих. Идеальный вариант для формирования решеток, имеющих нестандартные габариты.
Особенности выбора чугунных колосниковых решеток
При выборе той или иной модели вы обязаны, в первую очередь, учитывать тип используемого топлива. Допустим, если вы планируете топить печь углем, то отдавайте предпочтение конструкции с размерами 30(35)х20,5 сантиметров, а вот если древесными брикетами или дровами, то габариты изделия должны быть от 14х12 сантиметров до 33х25,2 сантиметра.
Обратите внимание! Помимо того, при выборе колосника необходимо ориентироваться на расчет, что прутья изделия смогут выдерживать предельный вес одной порции загружаемого топлива. Для того чтобы выяснить, сколько именно килограммов сможет выдержать тот или иной вариант, поговорите с продавцом-консультантом. При наличии сомнений лучше проконсультируйтесь у специалиста.
Еще один важный момент – это ширина просветов. Для того чтобы вы с легкостью смогли очищать колосник от золы в будущем, площадь этих просветов должна соответствовать как минимум 40 процентам от суммарной площади. Если данный показатель будет меньшим, то топочная камера будет функционировать не так эффективно, потому что объема поступающего кислорода будет не хватать для полноценного горения. А если вентиляции мало, то там могут еще и накапливаться газы. И напротив, если площадь щелей превышает 40 процентов, то в щели вместе с остатками будет осыпаться не до конца прогоревшее топливо.
Популярные модели и цены
Для покупки чугунных колосников для печи рекомендуем отправиться в фирменный магазин фирмы, занимающейся печами, так как ассортимент так в любом случае будет широким, а материал, из которого выполнена продукция, качественным. При этом ориентироваться необходимо не только на стоимость решетки, но и на ее вес. Если изделие стоит дешево и весит слишком мало, то оно вряд ли выполнено из чугуна.
Жаропрочная фурнитура зачастую отливается из чугуна марки СЧ-15(20), поскольку ее жаропрочность считается оптимальной. Решетки из стали обходятся дешевле, однако они спустя определенное время эксплуатации часто деформируются и, как следствие, приходят в негодность. Отличным вариантом станет покупка балки, имеющей ребристые поверхности – в таком случае контакт металла со сжигаемым топливом будет минимальным. Благодаря этому продлевается общий эксплуатационный срок конструкции.
Таблица. Сравнительная характеристика и цены популярных моделей чугунных колосников.
| Наименование | Масса, в килограммах | Наружный размер, в сантиметрах | Внутренний размер, в сантиметрах | Среднерыночная стоимость, в рублях |
| RX PISLA | 4 | 41х17,5 | 34,5х17,5 | 3 090 |
| НТТ 57 | 8,2 | 41,5х24 | 41,5х24 | 3 800 |
| НТТ 47 | 5,5 | 32,5х22 | 32,5х22 | 3 250 |
| НТТ 3В | 5,0 | 40,5х21 | 34,5х21 | 3 000 |
Еще раз стоит напомнить о том, что форма решеток может варьироваться, однако к главным показателям высокого качества следует отнести материал, из которого они выполнены, процентное соотношение щелей и, конечно же, толщина изделий.
Видео – Колосниковые решетки подвижного типа
КРОК
При изготовлении отдельных современных конструкций применяется жаропрочные трубы различного диаметра. Колосники КРОК (или, другими словами, колосниковые решетки охлаждаемых конструкций) могут по праву считаться новинкой в сфере теплоэнергетики. Они используются для водогрейных печей и котлов, характеризуются повышенной температурной устойчивостью (могут выдерживать температуру до 1000 градусов по Цельсию), широкой сферой использования и весьма продолжительным эксплуатационным сроком. Еще они отличаются тем, что в трубах циркулирует рабочая жидкость, что позволяет значительно сэкономить деньги.
Обратите внимание! Для оснащения печей, имеющих ручные топки, применяются чугунные отливные колосники с особыми отверстиями. Посредством этих отверстий зола осыпается вниз, а воздух, напротив, проникает в топочное отделение, благодаря чему уровень горения поддерживается на оптимальной отметке.
Те же колосники, которые предназначаются для использования в механических топочных камерах, являются составными деталями колосниковых полотен.
Что влияет на эффективность отопительного прибора?
То, насколько эффективно в печи сгорает топливо, зависит, прежде всего, от высоты его (топлива) слоя, а также объема воздуха, который поступает в топочное отделение. Когда горение завершается, остатки топлива попадают в зольную камеру посредством щелей в колоснике. На самой решетке при этом остается, как его называют, шлаковый слой, служащий впоследствии своего рода защитой металла от перегревания и влияющий на равномерность распределения воздушных масс, поступающих снизу.
Для стабильности сжигания подачу воздуха необходимо регулировать. Объясняется это тем, что высота слоя топлива, оседающего на решетке, в процессе сжигания уменьшается, следовательно, постепенно ухудшается и сопротивление воздушному потоку. Поначалу данное сопротивление считается расчетным, так как в топке располагается расчетный объем топливных элементов. Но со временем участки слоя проваливаются, на нем образуются своего рода «кратеры», само же топливо расслаивается, из-за чего объем поступающего воздуха становится слишком большим. Но параллельно шлаковый слой на чугунных колосниках для печи наращивается, поэтому повышается и сопротивление. Словом, в результате процесс сжигания происходит благоприятно, ведь количество кислорода уменьшается.
Самостоятельный монтаж колосниковой решетки
При нагреве любой металл будет расширяться, следовательно, решетку необходимо устанавливать с зазором как минимум в 0,5 сантиметра с каждой стороны. Уступ в топочной камере следует стесать (речь идет о том, на который укладываются кромки колосника). Если же отопительная печь сооружена из кирпича, то место для установки решетки должно располагаться ниже дверки на расстояние, соответствующее высоте одного кирпича. Объясняется это предельно просто: подобный подъем предотвратит выпадение горящих углей на пол.
Также при установке не нужно слишком плотно вмуровывать решетку. Степень расширений у разных материалов тоже разная, следовательно, чересчур прочная фиксация чугунного изделия может стать причиной возникновения трещин в кирпичной кладке либо же деформации металла. По завершению установки колосника пазы необходимо плотно заполнить песком (но без использования цемента!).
На заметку! В случае треугольного сечения прутьев колосника укладывать изделие нужно исключительно треугольниками книзу!
В качестве небольшого заключения
Как видим, чугун является лучшим материалом для изготовления колосниковых решеток. Этот металл отличается долговечностью и надежностью, более того, он может устанавливаться не только к кирпичные, но также в стальные печи. Когда вы выбираете чугунные колосники для печи, то обязаны обращать внимание на площадь зазоров и то, сколько будет весить топливо. Легче устанавливать монолитные конструкции, но с помощью наборных проще сооружать решетки, имеющие нестандартные габариты. На этом все, удачи!
Видео – Монтаж колосника в печь
Все отопительные агрегаты на твёрдом топливе, даже пиролизного типа, имеют в своей конструкции обязательный элемент – колосники, без которых процесс горения дров или угля в топке печи был бы невозможен. Несмотря на кажущуюся примитивность этой детали, от её характеристик зависит эффективность работы отопителя, и потому конструкции колосников совершенствуются производителями печных устройств наравне с другими составляющими.
Рассмотрим подробнее, что собой представляет колосниковая решетка для печи, и как использовать её правильно.
Колосник, его назначение и место в печном агрегате
Колосниковая решётка является элементом конструкции твёрдотопливного отопителя, разделяющим топку на два отдела, расположенных один над другим и различных по функциональности — камеру сгорания и зольник.
На эту перегородку укладываются дрова или уголь, поджигаются, после чего горение топлива в камере сгорания происходит с потреблением кислорода из воздуха, поступающего снизу из зольника через отверстия в колоснике. А из камеры сгорания в зольник навстречу потоку воздуха осыпается зола, образующаяся при сгорании дров или угля.
Эта двойная функция колосника – пропускать через себя вверх в камеру сгорания воздушный поток и отсеивать вниз в зольник мелкую золу обеспечивает следующее:
- подсушка и более полное сгорание топлива;
- отдаление зоны высокой температуры от фундамента печного устройства;
- эффективное использование объёма камеры сгорания;
- участие в регулировке интенсивности горения – за счёт степени открытия дверцы зольника.
В печах промышленного изготовления колосниковая перегородка сконструирована с привязкой к размерам топки и типу отопителя, и для её замены при выходе из строя необходимо лишь приобрести новый элемент с такими же параметрами.
В устройствах же кустарного изготовления колосники подбираются соразмерными топке и площадке загрузки топлива, после чего:
- в металлических отопительных приборах конструкция внутреннего объёма корпуса и опорных кронштейнов должна соответствовать габаритам и конфигурации решётки;
- в кирпичных печных устройствах проём из кирпича в перегородке между зольником и камерой сгорания также выкладывается под параметры колосникового элемента, но с выполнением опорного каменного выступа по периметру.
Для простоты съёма установка этой детали производится без жёсткой фиксации к корпусу. Кроме того, проём под решётчатый элемент выполняется с зазором в 0,5 см в каждую сторону, чтобы исключить давление детали на стенки отопителя при температурном расширении.
Дополнительно к описанию операция укладки перегородки в кирпичном отопительном агрегате демонстрируется в этом видеоролике:
Виды колосниковых устройств
Отделяющие камеру сгорания от зольника решётки классифицируются по следующим признакам:
- материалу изготовления;
- конструкции.
Материал изготовления. Эти перфорированные пластины изготавливаются из чугуна или стали, чугунные – промышленным литьём, стальные могут быть изготовлены и самостоятельно.
Для справки. Изделия из чугуна (марка СЧ-15 или СЧ-20) тяжелее, но чугунный колосник более жаростоек, устойчив к агрессивным продуктам сгорания и потому предпочтителен для печи.
Важно! Срок службы стальных элементов меньше, но и он измеряется в годах, а изделия из стали дешевле и могут быть изготовлены своими руками.
Конструкция. По степени статичности колосниковые решётки выпускаются подвижными и неподвижными.
Подвижные устройства состоят из нескольких решётчатых фрагментов и регулировочного штока, с помощью которого можно изменять угол расположения рёбер решётки относительно вертикали и тем самым регулировать величину её просветов. Модели таких узлов различаются величиной угла поворота регулировочного штока, но все они используются в отопительных агрегатах длительного горения (не всех модификаций) и сложны для изготовления в бытовых условиях.
Неподвижные колосниковые перегородки – это решётки различных габаритов и конфигураций, разборные или цельные, рассчитанные на определённую конструкцию отопителя. Они неподвижны после установки, и их параметры неизменны.
По профилю неподвижные колосники также подразделяются на группы:
- плитка – прямоугольная плоская решётка, с рёбрами жёсткости снизу или без них, используется для любых печей, каминов и котлов на твёрдом топливе;
- разборные балки – сборная конструкция из отдельных продольных чугунных реек, позволяющая собрать решётчатое устройство любого контура ;
- корзина – устаревшее устройство, использовавшееся в кухонных очагах открытого типа.
Существует ещё одна разновидность подвижных колосников – цепная, но её конструкция не обеспечивает полное сгорание твёрдого топлива и потому используется очень редко.
Правильный подбор колосниковой решётки
При выборе этого аксессуара правил не много, но они важны:
- решётчатая перегородка подбирается с привязкой к виду топлива — для дровяного и брикетного устанавливают устройства размером 33 х 25, 30 х 25, 25 х 25, 25 х 18, 14 х 18, 14 х 12 см, а для угля 35 х 20,5 или 30 х 20,5 см, что обусловлено большим выделением вредных веществ при горении каменного топлива;
- для печей на угле перфорированная перегородка выбирается также большей площади сечения, желательно – чугунная, чтобы исключить её деформацию под воздействием высокой температуры и веса угля;
- суммарная площадь просветов должна составлять приблизительно 40% от общей площади решётки, меньшее значение не обеспечит достаточного поступления воздуха, а через чрезмерно большие отверстия не догоревшие угли будут проваливаться в зольник;
- выбор размера колосника для кирпичного отопителя производится с учётом зазора в 0,5 см между его контуром и камнем;
- из двух одинаковых изделий деталь из чугуна имеет больший вес.
Кроме того, при покупке колосника для кирпичного агрегата необходимо рассчитывать контур посадочного места. Данные, приведённые в таблице ниже, нагляднее покажут, что имеется в виду.
</p>
Колосники кустарного изготовления
При отсутствии возможности приобрести чугунный аксессуар, колосниковые элементы без особого труда изготавливаются своими руками из стали.
Можно сварить каркас нужного размера из стальной арматуры переменного профиля или прута диаметром 24-32 мм, а затем продольно или поперечно смонтировать в нём прутья из материала меньшего диаметра.
Вместо арматуры можно использовать стальной уголок.
Важно! Если нет навыков в выполнении электросварки, можно в стальном листе толщиной 8-10 мм газовым резаком или болгаркой выполнить продольные прорези нужной ширины и длины.
Такие изделия не будут выделяться долговечностью, но и заменить их новыми по выходу из строя не составит труда.
Заключение
Колосники для печки – устройства простые, но их роль в обеспечении эффективности эксплуатации печей на твёрдом топливе высока. Если в качестве топлива используется уголь, то предпочтительнее использовать решётки из чугуна.
Для дровяной печи небольшого размера больше важны конструкция и геометрия колосника, чем материал его изготовления, поэтому можно без опасений изготовить этот элемент самостоятельно из подручных материалов.
Основная суть статьи
</ul>
- В конструкции любого печного агрегата на твёрдом топливе присутствует колосник – деталь, без которой нормальное функционирование камеры сгорания невозможно.
- Не следует недооценивать значение колосниковой решётки для экономичного использования отопительных устройств, поэтому нужно знать виды этого аксессуара и предъявляемые к ним требования.
- Несмотря на значимость колосниковой решётки в конструкции печи, камина или котла на твёрдом топливе, при отсутствии чугунной комплектующей можно, владея минимальными слесарными навыками, самостоятельно изготовить аксессуар из стали.
</ul>
Загрузить в печь поленья, разжечь их, потом подбросить угля – дело нехитрое. Важнее другое – чтобы и дрова горели хорошо, и чтобы уголь отдавал жар по максимуму. А чтобы это обеспечить, в печах (независимо от того, русская ли это печь, шведская, финская, или вообще камин) должны быть и хороший приток воздуха, и освобождение от золы и шлака. Для этого и нужен колосник для печи, чтобы и топливо хорошо горело, и жар сохранялся дольше.
Функции колосников и конструктивные отличия
Чтобы растопить печь, большого умения не требуется. Гораздо сложнее поддерживать в ней огонь. Для нормального горения необходимо обеспечить приток воздуха. При закрытой дверце топки это сделать невозможно. Но для того, чтобы воздух, все-таки, поступал в топочную камеру, делают дополнительную камеру – поддувало – расположенную под топкой. Эти две камеры разделяет колосниковая решетка, препятствующая падению топлива вниз.
Основные функции колосников
Печные колосники представляют собой металлические прутья (чаще всего — чугунные) различной длины, что позволяет подобрать их по габаритам топки. Колосник чугунный для печи в сечении имеет клиновидную или трапецеидальную форму.
Укладываются такие элементы в решетку широкой стороной вверх. Этим облегчается доступ воздуха снизу к очагу горения, а зола через промежутки между колосниками свободно падает в поддувало.
Колосниковая решетка, являясь одним из важнейших элементов любой печи, выполняет следующие функции:
- делит топочную камеру на две части – топку и поддувало;
- в топке может размещаться топливо для предварительной сушки;
- равномерно распределяет воздушный поток из поддувала;
- обеспечивает нормальную тягу;
- во взаимодействии с дверцей поддувала позволяет регулировать пламя в камере горения.
Колосниковая решетка для печи – функции
Конструктивные отличия
Колосники работают в зоне высоких температур и подвержены окисляющему воздействию кислорода. Материал, из которого изготавливается колосниковая конструкция, должен длительное время выдерживать эти агрессивные воздействия. Наиболее подходящим материалом для этих целей является чугун, поскольку только он может работать в таких условиях. Именно из него изготавливаются практически все составные элементы колосниковых решеток.
Поскольку конструкции и габариты печей могут быть различными, то и конструкции колосниковых решеток различаются между собой. Различают такие колосниковые конструкции:
- цельнолитые;
- составные;
- неподвижные (плиточные плоские, корзинные, балочные);
- подвижные (полноповоротные, качающиеся, цепные);
- охлаждаемые.
Колосниковые конструкции
Разновидности колосников и основные типоразмеры
Неподвижные колосниковые конструкции
Цельнолитые – их еще называют «монолитные», «цельные» – представляют собой цельную конструкцию, выпускаемую в широком габаритном диапазоне для всех стандартных топочных камер. Для установки в печь колосниковая решетка этого типа подбирается с учетом длины и ширины камеры горения. В топочной камере она монтируется наиболее просто.
Неподвижные колосниковые грохоты
Составные конструкции состоят из набора отдельных элементов. Они устанавливаются в печках нестандартных габаритов. В этом случае колосники для печи подбираются с учетом нестандартной длины топочной камеры. При укладке колосников желательно просчитать количество отверстий между ними, так как необходимо обеспечивать свободное прохождение воздуха в зону горения и падение золы в поддувало. Площадь отверстий должна быть 40% от обшей площади конструкции.
Наиболее популярные неподвижные решетки – плоские плиточные. По форме они представляют собой прямоугольник и выпускаются различной величины. Корзинные печные колосники не пользуются спросом, так как они предназначены, в основном, для открытых печек. Балочные элементы получили свое название благодаря схожестью с балкой. Они набираются только вручную и могут использоваться для любых конструкций.
Подвижные и охлаждаемые колосниковые решетки
Подвижные полноповоротные конструкции состоят из четырех деталей – тяга, две секции и вал. Под воздействием тяги эти секции поворачиваются вокруг своей оси на 180°, облегчая освобождение от шлака и золы, открывая свободный доступ воздуха. Качающиеся колосниковые элементы совершают колебательные движения, поворачиваясь на угол от 20° до 30°. Эти колебания разрыхляют шлак, который падает вниз, в поддувало, облегчая чистку.
Что касается охлаждаемых колосниковых конструкций, то их использование ограничено областью применения. Такие конструкции используют, в основном, в твердотопливных котлах. Они выполнены из трубок, по которым циркулирует охлаждающая жидкость. Эту жидкость можно использовать для технических целей, например, для отопления. Охлаждающая жидкость позволяет материалу трубок выдерживать температуру до 1000°С.
Основные типоразмеры колосниковых решеток
Несмотря на то, что разные мастера-печники кладут печи различной формы, существуют определенные стандарты для габаритов топочных камер и, как следствие, для величины колосниковых решеток. Их размеры подбираются в зависимости от величины самой топки и от того, какое будет использоваться топливо. Конструкция должна выдерживать вес полной закладки топлива, и устанавливается так, чтобы, расширяясь при нагревании, не деформировать кладку.
Различают устройства для дров и для угля. Если в качестве топлива будут использоваться дрова, торф, топливные брикеты, то целесообразно использовать решетки с шириной от 15 до 35 сантиметров, с шагом между колосниками в 5 сантиметров. Длина может достигать 25 сантиметров. Максимальные размеры решеток для дров, выпускаемых промышленностью, равны 90×80 сантиметров.
При выгорании угля могут образовываться твердые фракции шлака значительной величины. Поэтому размеры решеток под уголь несколько больше – до 35 сантиметров по каждой из сторон. Если устройство набирается из отдельных элементов, то следует учитывать, что балочный колосник чугунный для печи имеет три типоразмера – 25, 33 и 47 сантиметров.
Выбор колосниковой решетки для печи

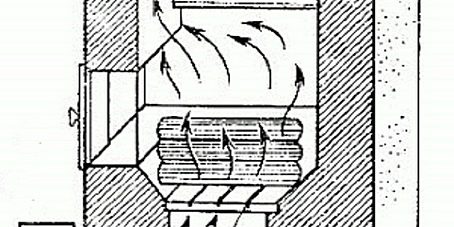

Схема печи с колосниковой решеткой
От того, как правильно будет выбрана решетка, зависит, насколько эффективно будет работать печь. При выборе нужно принимать во внимание конфигурацию печи, размеры топки, вид используемого топлива. Колосники должны выдерживать максимальный вес загружаемого топлива.
Суммарная площадь просветов должна быть не менее 40% общей площади. При меньших показателях теплоотдача будет не такая эффективная, так как в топку будет поступать недостаточное количество воздуха для поддержания горения. При очень больших просветах вместе с золой и мелкими фракциями шлака в поддувало может просыпаться топливо, которое не сгорело.
Самостоятельная установка колосниковой решетки в печи
Установить самостоятельно колосники не так уж сложно. Место их расположения должно быть на толщину кирпича ниже дверцы топки. Этим предотвращается выпадение горящего топлива при открывании дверцы.
Далее в топке требуется стесать уступ, и кромками установить на это место решетку. Обязательно нужно со всех сторон выдержать термокомпенсационный зазор величиной в 0.5 сантиметра. Этот зазор необходим для того, чтобы чугун, расширяясь при нагревании, не повредил кладку.
Установленные колосниковые решетки в печь
Если устанавливается наборная конструкция, то колосники необходимо монтировать широкой стороной вверх. Закрывать плотно их не рекомендуется, чтобы не фиксировать их прочно. Достаточно засыпать пазы песком без цемента. Это обеспечит и хорошую посадку конструкции на место и беспрепятственное расширение металла при нагревании.
Видео: Как положить колосник в печь
Используемые источники:- https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/kolosnik-dlya-pechi.html
- https://v-teplo.ru/kolosniki-dlya-otopitelnyx-pechej.html
- https://znatoktepla.ru/pechi/chugunnye-kolosniki-dlya-pechi.html
- https://kaminyn.ru/pechi/vyibor-i-ustanovka-kolosnika.html
