Виды и назначение воздушных заслонок, клапанов, фильтров и затворов

Привет! 🙂

В одной из предыдущих статей я рассказывал о способе поддержания постоянной температуры в помещении при помощи термореле. Но что же делать в ситуации, когда невозможно отключить или изолировать источник тепла, находящийся внутри помещения?

Альтернативным способом терморегуляции в помещении является открытие и закрытие заслонки вентиляционной шахты при определенной температуре воздуха.

История создания

У меня в доме есть холодная веранда, в которой никогда не было отопления, да и, в принципе, не планировалось. И однажды встал вопрос об установке фермы (майнера) для добычи криптовалюты. Было решено использовать именно это помещение, поскольку аппаратура достаточно шумная, и в жилой части дома размещать ее не представлялось возможным. К тому же майнер выделяет огромное количество тепла. Получается двух зайцев одним выстрелом — и биткойны добываются, и веранда обогревается за счет выделяемого фермой тепла 🙂

Ночью, когда на улице температура опускалась до +5, помещение прогревалось до +50 градусов. Потолок пристроя был утеплен достаточно хорошо, и не пропускал тепло наружу, поэтому пришлось сделать вентиляцию. Установил трубу на потолке для вытяжки теплого воздуха, выпилил небольшое окно в полу рядом с фермой для подачи прохладного воздуха с улицы.

И чтобы не допускать излишнего переохлаждения помещения в ночное время, и особенно зимой, а также перегрева в дневное и летнее время, я решил сконструировать автоматическую заслонку, которая будет останавливать воздушный поток, идущий в вентиляционную трубу, при снижении температуры воздуха в помещении ниже 27 градусов. При увеличении температуры воздуха выше 30 градусов заслонка будет открывать вентиляционное отверстие.

Коротко о получившемся устройстве рассказано в этом видео.

А теперь рассмотрим автоматическую заслонку более подробно

Устройство заслонки

Основным элементом автоматической заслонки является сервопривод, позволяющий поворачивать рычаг заслонки на заданный угол. Логика устройства реализована на базе модуля Arduino Nano 3.0. Для питания системы используется импульсный источник напряжения 9 Вольт. Измерение температуры производится при помощи делителя напряжения с термистором NTC 25° 100 Ком. Для ручного управления заслонкой предусмотрена специальная кнопка. Вся начинка устройства уместилась в корпусе из обычной разветвительной коробки.

Сервопривод

Сервопривод Tower Pro Sg90, входящий в большинство стартовых наборов Ардуино, идеально подошел для главной роли в данном устройстве. Для его установки в крышке корпуса были высверлены 2 соседних отверстия диаметрами 11 и 6 мм.

Логический модуль

Мозговым центром системы стал модуль Arduino Nano 3.0, компактные размеры которого позволяют интегрировать его практически в любое бытовое устройство, а возможности контроллера Atmega328 с большим запасом удовлетворяют вычислительным потребностям системы и реализуют выполнение всех необходимых операций ввода/вывода.

Также большим плюсом данного модуля является наличие порта mini USB, что позволяет легко и быстро изменить прошивку устройства (схожий по размерам модуль Arduino Pro Mini не имеет USB порта, и прошивать его несколько сложнее, чем Arduino Nano 3.0). В крышке разветвительной коробки сделано отверстие для порта mini USB, позволяющее осуществить подключение Arduino к компьютеру для выполнения отладочных работ готового устройства, а также изменения температурных условий открытия и закрытия заслонки.

Источник питания

На основании разветвительной коробки расположились импульсный блок питания с рабочим напряжением 9 Вольт и клеммник, для подключения устройства к линии 220 Вольт.

Для соединения с модулем ардуино использован 3-pin разъем от компьютерного вентилятора.

Датчик температуры

Для получения информации о температуре воздуха используется датчик температуры, основанный на делителе напряжения, схема которого представлена ниже.

Изначально использовался терморезистор 10 Ком, но из-за самонагрева данные о температуре были неточными и пришлось заменить его на термистор 100 Ком, у которого самонагрев значительно меньше.

Индикация и управление

Сигнальный светодиод и датчик температуры располагаются на лицевой стороне крышки разветвительной коробки. Светодиод сообщает о текущем режиме работы устройства. Постоянно светящийся диод говорит об автоматическом управлении заслонкой (в зависимости от температуры), мигающий диод означает, что положение заслонки установлено вручную при помощи кнопки управления.

Кнопка управления установлена на боковой поверхности крышки корпуса. При работе устройства в режиме ручного управления однократное нажатие на кнопку меняет положение заслонки с открытого на закрытое и обратно. Удержание кнопки в течение 3 секунд меняет режим работы заслонки с автоматического на ручной и обратно.

Схема подключения Arduino

Датчик температуры, сервопривод, кнопка управления, сигнальный светодиод и источник питания подключаются к Arduino по следующей схеме (щелкните по изображению для увеличения).

На практике все выглядит вот так:

В качестве «массы» (GND) я использовал корпус USB-порта.

Программа (скетч) для Arduino

Теперь самое главное — правильно написанная программа (скетч Arduino) для измерения температуры и управления положением заслонки.

#include<Servo.h>//библиотека сервопривода//КНОПКА#definebtnPin2//пин на плате ардуиноbytelastState=;//предыдущее значение кнопкиbytenewState=; //текущее значение кнопкиbyteholdtime=;//время удержания кнопки#defineMODECHANGETIME12//время нажатия смены режима//ЗАСЛОНКА//режимы управления заслонкой#definem_AUTO0 //автоматический#definem_MANUAL1 //ручной///////////////////#definez_OPEN//состояние заслонки - открыта#definez_CLOSE1//состояние заслонки - закрыта#definea_OPEN10//угол открытого положения#definea_CLOSE60//угол закрытого положенияintz_state=z_OPEN; //текущее положение заслонкиbytemode=m_AUTO;//Режим управления - ручной или автоматический. По умолчанию автоматический.//СЕРВА#defineservoPin3//пин сервоприводаServoservo;//объявляем переменную servo типа Servobyteangle=a_OPEN;//текущий угол поворота сервы//ТЕМПЕРАТУРНЫЕ ЗНАЧЕНИЯ#definet_OPEN30//температура открытия заслонки#definet_CLOSE27//температура закрытия заслонкиfloatcurrentTemp=; // текущая температура//ТЕРМОРЕЗИСТОР#defineR_PINA0floatR_B=3950;floatR_T0=25;floatR_R0=100000;//100 kOmfloatR_R1=;//сопротивление терморезистора (для отладочных целей)intR_ADC=;//значение АЦП//ПОСТОЯННЫЙ РЕЗИСТОРfloatR_R2=100000;//100 kOm//ПРОЧЕЕ#definediodePin4//сигнальный светодиодintblinking=;//для мигания диодом в ручном режиме управления заслонкойvoidsetup(){    //погасим штатный диод на 13 выходе    pinMode(13,OUTPUT);    pinMode(diodePin,OUTPUT);     pinMode(btnPin,INPUT);     pinMode(R_PIN,INPUT);         //подтянули резистор    digitalWrite(btnPin,HIGH);       Serial.begin(9600);        //привязываем привод к выводу на плате    servo.attach(servoPin);     //установим начальный угол поворота    servo.write(angle);}voidloop(){    //обработаем нажатие кнопки    newState=digitalRead(btnPin);    //если кнопка удерживается    if(newState==&&lastState==newState){      holdtime++;      if(holdtime>MODECHANGETIME){        holdtime=;        chMode();//меняем режим      }    }    //смена позиции заслонки если выбран ручной режим    if(mode==m_MANUAL&&newState==&&lastState==1){      chStateManual();//меняем угол заслонки    }            //СЧИТЫВАЕМ ТЕМПЕРАТУРУ    R_ADC=analogRead(R_PIN);        //R_R1=(R_R2*(1023-R_ADC)/R_ADC);//для обратного подключения (+ -) к делителю напряжения, когда с ростом температуры значение АЦП растет    R_R1=(R_ADC*R_R2)/(1023-R_ADC); //когда с ростом температуры значение АЦП падает    currentTemp=1/((log(R_R1)-log(R_R0))/R_B+(1/(R_T0+273)))-273;    Serial.println(R_R1);    Serial.println("T="+String(currentTemp));        lastState=newState;          if(mode==m_AUTO){      digitalWrite(diodePin,HIGH);           //ОТКРЫТИЕ / ЗАКРЫТИЕ заслонки в зависимости от температуры в автоматическом режиме          if(currentTemp>=t_OPEN&&z_state==z_CLOSE)      {        openAuto();      }        if(currentTemp<=t_CLOSE&&z_state==z_OPEN)      {        closeAuto();      }    }    else    {      blinking=abs(blinking)-1;      digitalWrite(diodePin,blinking);        }    delay(300);    }voidchMode(){    if(mode==m_AUTO){      mode=m_MANUAL;    }    else{      mode=m_AUTO;    }}voidchStateManual(){    if(z_state==z_OPEN)    {      z_state=z_CLOSE;      servo.write(a_CLOSE);    }    else    {      z_state=z_OPEN;      servo.write(a_OPEN);    }}voidopenAuto(){    z_state=z_OPEN;    servo.write(a_OPEN);}voidcloseAuto(){    z_state=z_CLOSE;    servo.write(a_CLOSE);}

Скетч получился небольшой. Хочу обратить внимание на 2 разных формулы для вычисления сопротивления терморезистора. Если в электрической схеме поменять местами терморезистор и постоянный резистор, то нужно в коде программы раскомментировать первую формулу для вычисления R_R1, и закомментировать вторую.

Изготовление заслонки

Диаметр вентиляционной трубы составляет 110 мм. Для изготовления заслонки я использовал фрагмент пластиковой стеновой панели. При помощи CD диска нарисовал окружность и приступил к вырезанию.

Заслонка получилась весом почти в 40 грамм. Достаточно тяжелая, чтобы долгое время находиться в горизонтальном положении. Пришлось обрезать хвост и нижний слой.

Оставшуюся круглую часть заслонки закрепил при помощи белого двустороннего скотча на стальном подвесе, выполняющем роль рычага.

Сам рычаг крепится к сервоприводу при помощи пластиковой планки

Вот так выглядит готовая конструкция:

Окончательным этапом является установка автоматической заслонки рядом с вентиляционным отверстием на потолке.

Спасибо за внимание 🙂 С удовольствием отвечу на любые возникшие вопросы 🙂

При нормальной работе вентиляционной системы все запахи покидают помещения благодаря естественной или принудительной циркуляции воздуха. Если этого не происходит, нужно дополнительно монтировать специальное устройство. Воздушный клапан для вентиляции можно купить в магазине или же сделать своими руками. Этот простой механизм препятствует обратной тяге, что не позволяет отработанным газам вернуться по вентканалам.

1 Причины возникновения обратной тяги</span></h2>

Перед покупкой герметичного клапана для вентиляции следует установить причину появления тяги в другую сторону. Это позволит значительно лучше спланировать циркуляцию воздушных масс в помещениях.

Довольно часто причиной возникновения обратной тяги становится сильное ухудшение притока свежего воздуха в комнаты. Часто это происходит из-за засорения вентиляционных каналов. Если в доме установлена принудительная схема, то могут прийти в негодность движущиеся механизмы.

Также обратная тяга может появиться из-за резкого изменения количества выходящего воздуха в большую сторону через какое-либо вытяжное устройство. В печных отопительных системах продукты сгорания выходят через дымоотводящую трубу. Если в помещение поступает мало свежего воздуха, то направление потока сменится на противоположное.

Если вентиляция в доме предусматривает наличие двух или более точек, предназначенных для забора отработанного воздуха, то появляется вероятность изменения направления движения одного из потоков при включённом устройстве, предназначенном для принудительной циркуляции. Если каналы в нескольких помещениях объединены в системе, то включение вытяжки в одной комнате увеличит скорость движения как в сторону шахты, так и в сторону другой комнаты.

‘ >Система подачи вторичного воздуха — принцип работы, устройство, неисправности (Audi, Passat, Skoda)

Изменения каких-либо параметров вне дома или же квартиры тоже иногда становятся причиной того, что тяга меняет направление. Например, возведение или снос зданий может сильно изменить направление уличных ветровых потоков. В квартире обратная тяга появляется из-за того, что соседи подключили к общей системе мощную вытяжку. Особенно это актуально для многоквартирных домов, в конструкции которых не учитывается возможность использования принудительной вентиляции.

Даже если сейчас система работает хорошо, лучше всё равно установить электрический воздушный клапан во время монтажа вентиляционной системы. В дальнейшем какие-либо факторы могут привести к смене направления движения воздуха.

РекомендуемПредохранительный клапан для сброса давления в водонагревателе

2 Типы исполнения устройств</span></h2>

Сейчас практически в каждой квартире или доме есть различного рода вытяжные устройства. Это делает использование механического регулятора пропуска воздушных потоков неактуальным. Существует 4 способа, с помощью которых можно предотвратить обратную тягу. У каждого из них есть свои достоинства и недостатки. Это следует учитывать при покупке оборудования.

Поток воздуха, направляемый из кухни или в ванной комнаты, давит на створку прибора. Благодаря этому происходит открытие устройства. Если не будет движения или появится обратная тяга, то давления на заслонку не оказывается. Под воздействием силы тяжести она переходит в закрытое положение.

По такому же принципу работает и тарельчатый клапан для вентиляции. Такие устройства можно использовать с естественной вентиляцией, потому что у них незначительное сопротивление открытию створки. Есть два вида исполнение этой конструкции:

1. 1. Использование противовеса. Его обычно размещают внутри или снаружи клапана.
2. 2. Смещение оси, на которой располагается створка.

Клапан нужно устанавливать строго вертикально или же горизонтально, так как принцип действия основан на силе тяжести. Если не выполнить это условие, створка может неплотно закрываться. Также появляется риск того, что не хватит давления для открытия устройства.

РекомендуемПриточная вентиляция своими руками

2.1 Двустворчатый прибор</span></h3>

Конструкция такого обратного клапана выполнена по типу «бабочка». Он имеет две шторки, которые при создании чрезмерного давления складываются. При его отсутствии заслонки выпрямляются с помощью пружин, что не позволяет возникнуть обратной тяге.

В этом случае процесс закрытие обратного клапана для вентиляционных систем никак не зависит от силы тяжести. Такой прибор можно располагать под любым углом. В этом заключается основное преимущество конструкции перед гравитационным (тарельчатым) типом. Он обычно хорошо работает, только если в системе используется вытяжка.

Перед покупкой обратного клапана следует тщательно проверить силу возврата створок. Необходимо, чтобы у воздуховода, где планируется его монтаж, хватало давления на открытие шторок. Некоторые устройства, выполненные в виде «бабочки», позволяют регулировать силу нажима пружин.

‘ >Система вторичного воздуха рекомендации и информация для поиска неисправностей — Motorservice GroupРекомендуемСбросной предохранительный клапан в системе отопления

2.2 Жалюзи для вентиляции</span></h3>

Решётку, перекрывающую выходное отверстие в шахту или же на улицу, часто снабжают обратным клапаном, который по своему виду напоминает обычные оконные жалюзи. Работает он от силы тяжести, аналогично гравитационному варианту.

Для него применяют сразу несколько створок, а не одну. Это объясняется тем, что прибор в открытом положении становится гораздо компактнее. Обычно его используют для элементов системы, расположенных снаружи.

Размеры решёток предусмотрены таким образом, чтобы конструкция подходила под стандартные габариты вентиляционных каналов, которые предназначаются для вытяжек и выхода отработанного воздуха на улицу. Обратный клапан монтируют на всю решётку либо же на отверстие в коробе.

На рынке представлены обратные клапаны для решёток, которые имеют иные конструктивные решения. Но применение варианта с пружиной или мембраной может вызвать большие проблемы с функционированием при низких температурах воздуха. Для улицы лучше использовать устройства, сделанные по типу «жалюзи».

2.3 Гибкая мембрана</span></h3>

Принцип работы обратного клапана, оснащённого мембраной, заключается в том, что у воздушного потока есть возможность менять положение, а также форму гибкой пластины. Благодаря её размещению устройство способно открывать и закрывать вентиляционные отверстия при разных направлениях движения потоков. Мембрана очень плотно прилегает по всему периметру.

Когда появляется риск, что чрезмерное давление тяги каким-то образом деформирует мембрану, нужно предусмотреть несколько ребер жесткости. На них заслонка сможет опираться во время закрытия отверстия.

Это всегда нужно учитывать при покупке обратного клапана такого типа. Если не сделать защиту для устройства, то это может привести к неплотному прилеганию мембраны. Постепенно прибор начнёт пропускать обратные потоки воздуха.

‘ >Вытяжка в ванную

3 Создание своими руками</span></h2>

Рыночная стоимость клапанов довольно низкая, поэтому изготовление устройства своими руками актуально только тогда, когда используются каналы или решётки с нестандартными размерами. В таком случае гораздо проще выполнить прибор самостоятельно, чем дополнительно покупать различные переходы или подгонять отверстие под нужные параметры.

Самым простым вариантом будет изготовление пластиковой заслонки для вентиляции. Для створки необходимо применять довольно жёсткий материал. Также можно использовать металлические пластины. При изготовлении следует уделять внимание таким нюансам:

1. 1. Нужно, чтобы створка максимально плотно прилегала к корпусу. Так устройство не будет пропускать воздух в обратную сторону.
2. 2. Следует предотвратить возможность постукивания пластины. Это очень часто происходит во время изменения направления передвижения воздушных масс.

Также для изготовления мембранного клапана подойдёт лист картона. Его диаметр должен быть немного больше, чем сечение отверстия, ведущего на улицу. Следует дополнительно установить решётку. Это позволит значительно снизить вероятность деформации материала.

4 Правила размещения и монтажа</span></h2>

Размещение приборов для систем различного исполнения необходимо спланировать так, чтобы обратный поток воздуха всегда был заблокирован. Это касается и тех моментов, когда функционируют различные вытяжки или вентиляторы. От правильного монтажа зависит работоспособность всей вентиляции.

Если в квартире присутствует только один канал для забора воздуха, то для нормального функционирования системы достаточно будет одного клапана. Если же вентиляция имеет более сложную конструкцию, то необходимо придерживаться определённых правил размещения устройств для предотвращения тяги в противоположную сторону. Основные рекомендации:

1. 1. В каждом канале разветвлённой системы следует монтировать заслонку. Это нужно для предотвращения изменения потока воздуха при выключенной вытяжке.
2. 2. Часто дополнительно монтируют ещё один клапан на выходе канала. Если система полностью герметична, то обычно это не требуется, но на практике зачастую всё не так.
3. 3. Также следует подобрать место для монтажа, к которому всегда будет свободный доступ. Это необходимо для того, чтобы регулярно очищать устройство от жировых отложений. Если не производить чистку, клапан потеряет свою герметичность.

Большое внимание нужно обратить на установку устройства в многоквартирных домах. В общую вентиляцию не попадает свет и там всегда положительная температура. Периодически в систему поступает влажный поток воздуха. Это создаёт идеальную среду для обитания микроорганизмов. Также в общих шахтах часто живут насекомые, мыши, крысы и птицы.

‘ >Установка вентилятора в ванной – супертихая модель Квайт 100 TH

Воздух внутри этих конструкций не может соответствовать санитарным требованиям. Поэтому следует позаботиться о том, чтобы он не попадал в квартиру из общих коммуникаций.

5 Нюансы обслуживания оборудования</span></h2>

Во время выполнения системы вентилирования помещений используют круглые или квадратные каналы со стандартными размерами. Можно заказывать у специализированных фирм готовые решения, где уже встроен клапан. Монтаж устройства производится в любом месте.

Если сочетается два вида вентилирования жилища (естественный и принудительный), то установку можно произвести по какому-либо типовому решению:

1. 1. Выполняется монтаж тройника вблизи решётки. Клапан в таком случае ставится на отвод.
2. 2. Покупка специальной решётки, которая имеет два отверстия под каждый вид вентиляции.

Монтаж решётки обычно выполняется при помощи дюбелей, жидких гвоздей, а также саморезов. Лучшим вариантом будет установка на шурупы. Так проще произвести демонтаж системы для прочистки. Если решётка будет монтироваться внутри помещения, то следует тщательно герметизировать стык между устройством и стеной.

Основной проблемой уличных решёток является обледенение створок. Воздух, выходящий по системе вентилирования, зачастую содержит много влаги. В зимний период это способствует быстрому обмерзанию оборудования. Из-за этого появляются такие проблемы:

1. 1. Створки теряют свою герметичность, потому что уже неспособны плотно прилегать к отверстию. Это влечёт за собой проникновение уличного воздуха в помещение.
2. 2. Выходное отверстие сильно сужается. Из-за этого пропускная способность вентиляции значительно снижается.

Следует постоянно следить за состоянием оборудования. Если появилась наледь, нужно быстро удалить её. Самым простым способом является механическая очистка. Но в этом случае появляется риск повреждения шторок клапана. Поэтому для улицы лучшим решением будет устройство, сделанное из металла.

‘ >N75.Клапан регулировки наддува.Ремонт клапана N75.Reparatur-Ventil N75.Фото

Системы вентиляции обеспечивают правильную циркуляцию воздуха в помещении, выводят посторонние запахи и снижают влажность. Под воздействием нескольких факторов система становится неисправной, движение воздушного потока идёт в обратном направлении, втягивая грязный воздух со стороны улицы. Для исправной работы вентиляции потребуется установка обратного клапана.

Как установить неисправность системы в квартире?

При исправной работе вентиляционной системы вытяжка выводит посторонние запахи и влагу на улицу. В период неисправности в вентиляционном канале образуется обратная тяга, перенаправляющая воздушный поток в противоположную сторону — из помещения на улицу. Из-за сбоя зимой в помещение направляются холодные потоки воздуха, возвращаются продукты горения при работе дымовых труб, образуются посторонние запахи.

Факторы, способствующие неисправности:

• нарушения в расположении труб вытяжного канала;
• наличие нескольких вытяжек;
• увеличенная мощность вытяжки в одной из квартир многоэтажного дома;
• поломка, засор вытяжки;
• печное отопление, увеличивающее тягу в трубе;
• изменения рельефа здания с внешней стороны.

Для перенаправления тяги потребуется установка обратного клапана.

СоветЧтобы определить направление тяги, необходимо зажечь свечу, поднести к вентиляционной решётке и открыть окна. Если огонь не потухнет, то воздух движется в неверном направлении.

Рекомендуется установка обратного клапана для профилактики при проектировании и монтажа вентиляционной системы.

Как работает воздушная заслонка?

Принцип действия основан на автоматическом срабатывании шторки при воздействии воздуха в направлении к выходу канала в помещение. При нормальном движении в канале увеличивается давление на входной клапан, что приподнимает затвор. Обратный поток и снижение давления заблокирует створку. Конструкция и комплектующие устройства:

• прочный корпус круглой, квадратной или прямоугольной формы;
• механизм затвора — диск, мембрана, жалюзи;
• ограничитель, регулирующий градус раскрытия створки;
• пружина, регулирующая положение затвора в самозахлопывающихся системах.

В зависимости от направления воздуха створки принимают закрытое или открытое положение. Осевой стержень размещён по центру клапана, регулируется ограничителем, блокирует вентиляционное отверстие при вытяжке воздушного потока. При правильном монтаже и направлении тяги устройство не оказывает сопротивления для движения воздушного потока.

Классификация устройств

Так как обратный клапан устанавливается в вентиляционный проток, устройство классифицируется по форме, конструкционному исполнению и способу установки в зависимости от геометрии вентиляции.

ВниманиеИзделия делятся по материалам и методу регулирования.

По форме

Форму обратного клапана подбирают в зависимости от эксплуатационного назначения и сечения воздуховода. Выпускаются модели двух форм:

• круглые — распространены для вентиляционных систем бытового назначения в помещениях с риском загрязнения и влажности;
• прямоугольные — используются в промышленных и коммерческих структурах либо для наружной установки по периметру решётки.

Для круглых клапанов распространены размерные сетки с диаметром 10–20 см. По промышленному назначению диаметр достигает 100 см.

По материалам

Для изготовления клапанов используются:

• пластик или пластмасса — доступны, эстетичны, в разном цветовом диапазоне, могут декорироваться;
• оцинкованная сталь — долговечны, устанавливаются в промышленных помещениях либо с внешней стороны здания, пожароустойчивы;
• комбинированные — корпус изготавливается из оцинкованной стали, заслонка — из пластика, пригодны для помещений с естественной вентиляцией, так как реагируют на незначительные колебания воздуха.

Корпусы изготавливаются из чугуна, латуни, легированной или нержавеющей стали. Латунь и чугун дешевле, корпусы из стали отличает широкая размерная сетка.

ВниманиеДля наружных работ рекомендуются металлические изделия, так как пластик деформируется и разрушается под воздействием низких температур. Сталь легко очищается ото льда, конденсата.

По конструкционному исполнению

По конструкционному исполнению модели подбираются в зависимости от эксплуатационного назначения, напора тяги, геометрии вентиляционного выхода.

Классификация:

1. Лепестковые. Одностворчатые гравитационные клапаны, открывающиеся под давлением воздуха. Работают за счёт смещения диска по оси внутренней камеры или воздействия на внешний противовес. Не рекомендуются в помещениях с естественной вентиляцией из-за незначительного сопротивления створки.
2. Бабочка. Двустворчатый клапан с пружинным механизмом. Применяется при ручном управлении вентиляцией (включении/отключении), так как функционирует независимо от гравитационного воздействия. Может фиксироваться под углом. Применяется в системах с сильным напором воздуха.
3. Жалюзи. Многостворчатый гравитационный клапан с защитной решёткой, напоминающей оконные жалюзи. Монтируется снаружи по периметру вентиляционной решётки. Располагается в стенах промышленных или жилых помещений для защиты коммуникаций. Подходит для наружного вывода, так как устойчив к температурам.
4. Мембрана. Гравитационный клапан, в качестве шторки использует гибкую пластину, зафиксированную по диаметру клапана. Во избежание деформации при сильном напоре воздуха подбираются модели, укреплённые рёбрами жёсткости. Чувствителен к колебаниям воздуха, подходит для помещений с естественной вентиляцией.

Дополнительно учитываются скорость воздушного потока в канале, площадь помещения. Если клапан монтируется снаружи здания, рекомендуется установка «жалюзи». При естественной вентиляции применяются устройства с низким сопротивлением затвора — лепестковые, мембранные.

По способу монтажа

Выбор по способу установки зависит от геометрии решётки воздуховода и возможности монтажа клапана в определённом направлении.

• Для исправной работы лепестковые и мембранные клапаны монтируются строго в вертикальном или горизонтальном направлении, проверяются строительным уровнем.
• Строение «бабочки» допускает размещение под углом.
• «Жалюзи» устанавливаются горизонтально, перекрывая вентиляционную решётку.

По методу регулирования

По методу регулирования бывают ручными и автоматическими.

ВниманиеГравитационные клапаны работают автоматически, бесперебойно под воздействием силы тяжести воздуха.

Системы, срабатывающие при включении вентиляции, например, «бабочка», регулируются вручную, так как не задействуют гравитацию при работе.

Как самому сделать затвор?

Из-за низкой цены промышленной продукции необходимости самостоятельного изготовления клапана нет. Необходимость такого решения обуславливается нестандартной резьбой вентиляционного короба. Самостоятельно своими руками изготавливаются мембранные клапаны, реже — лепестковые.

В целях предотвращения образования щелей учитывается плотность прилегания затворной пластины к стенам корпуса, чем исключается образование шума при работе затвора.

На нашем сайте вы найдете и другие публикации экспертов, посвященные вентиляции. Из них вы узнаете как грамотно и правильно установить системы в гараже, подвале, бане, частном доме, на кухне, в ванной и туалете.

Необходимые инструменты и материалы

Для изготовления корпуса потребуется пластик или текстолит, перекрывающий выход вытяжки, толщиной не более 0,5 см. На основании формируется сетчатая разметка размером с отверстие вентиляции. На неё крепится мембрана. Необходимые материалы:

• резиновая прокладка в месте присоединения мембраны к основанию для шумоизоляции;
• мелкая пластиковая сетка, капрон по периметру разметки для предотвращения проникновения насекомых;
• полиэтилен, лавсановая плёнка в качестве мембраны.

Для монтажа понадобятся:

• перфоратор;
• шлифобур (для сверления бетона);
• дюбели;
• полуцилиндрические саморезы.

ВниманиеМембрана должна на 20–30% превышать диаметр вентиляционного выхода. Для герметизации щелей нужен силиконовый герметик.

Как установить устройство?

При наличии нескольких отверстий под вытяжку клапан фиксируется на ветку соединения точки воздухозабора и основного канала либо на месте выхода вентиляции. Для установки клапана в пространстве вентиляционной шахты потребуется демонтаж вентиляции. Этапы работ при внутреннем монтаже:

1. Поместите клапан в пространстве вентиляционной камеры.
2. Сделайте разметку на стенах колодца в местах отверстий.
3. Удалите устройство.
4. Просверлите отверстия по разметке перфоратором, для сверления бетона воспользуйтесь шлифобуром.
5. Установите дюбели в отверстия.
6. Плотно зафиксируйте клапан в камере.
7. Закрепите его саморезами.
8. Обработайте щели силиконовым герметиком.
9. Установите вентиляционное устройство.

Для наружного монтажа используют устройства с прямоугольным корпусом. Размеры подбирают по площади решётки (для «жалюзи») или по диаметру выходного канала. Этапы:

1. Приложите клапан к выходному каналу.
2. Сделайте разметку по четырём углам фиксации в местах отверстий.
3. Просверлите отверстия.
4. Вставьте дюбели.
5. Зафиксируйте клапан саморезами.
6. Обработайте места присоединения силиконовым герметиком.

СоветПеред фиксацией на саморезы протестируйте клапан на заклинивание и шум. Не рекомендуется установка на жидкие гвозди или клей, так как это снизит долговечность конструкции.

При выборе обратного клапана руководствуйтесь размерами вентиляционного выхода, его геометрией, способом установки. Для повышения эстетики воспользуйтесь декоративными решётками, которые фиксируются на поверхности клапана. Наружные и внутренние изделия нужно очищать от грязи, пыли, чтобы избежать засорения и снижения функциональности.

Важную роль в системе вентиляции частного дома или квартиры выполняет заслонка для вентиляции или воздушный клапан. Если вентиляция работает неправильно, некоторые помещения будут получать недостаточный объем свежего воздуха, другие, напротив – его избыток. Кроме того, часть воздушного потока из вентиляционной шахты может проникать обратно в помещение, неся с собой массу неприятных ароматов. Заслонка регулирует поток воздуха вовнутрь и наружу, не допуская обратной тяги.

Назначение вентиляционных заслонок

Особенно характерна такая проблема для кухонных помещений, санузлов и ванных комнат. Здесь не обойтись без особых элементов конструкции – вентиляционных заслонок.

Помимо устранения обратной тяги, заслонка может решить еще ряд сопутствующих проблем:

• Устранит сквозняки.
• Воспрепятствует проникновению из вентиляционной шахты насекомых.
• Уменьшит концентрацию пыли.

Еще одна важная функция вентиляционных заслонок – обеспечение противопожарной защиты, препятствуя распространению открытого огня и продуктов горения по каналам вентиляционной системы.

Конструктивные особенности

Заслонка имеет простейшую конструкцию и в большинстве случаев работает в автономном режиме, не требуя дополнительных настроек.

Принцип действия воздушного клапана можно описать следующим образом. На корпусе устройства, по центру симметрии, установлена подвижная заслонка в виде лопатки или системы лопастей. Расположенные на поворотной оси, они имеют возможность плавной регулировки в ручном или автоматическом режиме. Один конец оси проходит сквозь корпус и оканчивается рукояткой для ручного управления, либо приводом для подключения к электросети.

При необходимости регулировки объемов проходящего воздуха положение лопатки внутри заслонки изменяется (вручную, либо автоматически). Проход сужается или расширяется, соответственно изменяя интенсивность воздушного потока: от беспрепятственного прохождения до полной блокировки воздуховода.

Обратите внимание! Поворачивать лопасть на угол больше 90° не имеет смысла. В этом случае пропускная способность канала начинает уменьшаться.

Обратный клапан функционирует еще проще. Во время работы вытяжки, под действием давления потока воздуха, заслонка откидывается, открывая путь воздуху из помещения в вентиляционную шахту. В крайнем закрытом положении лопатка (лопасть) установлена параллельно плоскости сечения вентиляционного канала, в максимальном открытом – перпендикулярно.

Рекомендуем ознакомиться:  Вентиляционные решетки из металла и металлических сплавов

Как только вентилятор прекращает работу, давление воздушного потока ослабевает. Под действием силы тяжести или усилия пружины заслонка возвращается в исходное положение, перекрывая вентиляционный канал.

Виды заслонок для вентиляции

Вентиляционные заслонки различаются по принципу действия, назначению, форме, габаритам, способу установки и ряду иных параметров.

Способ установки

Существуют элементы, предназначенные для вертикальной или горизонтальной установки. Ориентация устройства определяется в первую очередь расположением воздуховода. Так, для вертикального вентканала следует использовать горизонтальную заслонку и наоборот. Пренебрежение этим правилом может сделать работу элемента менее эффективной.

Рама устройства может быть накладной, либо встраиваемой в вентканал. Первую удобнее монтировать, зато вторая практически не занимает места, полностью скрытая в воздуховоде.

Назначение

Помимо стандартных клапанов вентиляции, предназначенных для обыкновенных воздуховодов, существует несколько особенных категорий:

• Противопожарные клапаны. Используются для плотной блокировки вентканалов, проходящих через перекрытия, стены и перегородки. Основная цель таких элементов системы – предотвращение распространения огня, дыма и прочих опасных продуктов горения по каналам вентиляции. Клапаны оборудуются термодатчиками, которые передают сигнал на пружинный замок, мгновенно захлопывающий металлическую створку. Противопожарный клапан
• Клапаны дымоудаления. Устанавливаются в системах противодымной вентиляции. Обеспечивают отвод продуктов горения и подачу в задымленные помещения свежего воздуха.
• Обратные клапаны. Имеют в конструкции пружину, автоматически блокирующую проход для воздуха, идущего в обратном направлении. Как правило, на центральной оси закрепляются две независимые створки. Клапан такой конструкции часто называют «бабочкой». Обратный клапан

Количество лопастей

Стандартная заслонка имеет одну лопатку, повторяющую по форме сечение корпуса устройства. В обратных клапанах часто применяется створка, разделенная осью надвое.

Многолопастная заслонка имеет систему поворотных лопастей наподобие жалюзи, соединенных общей тягой. При приложении усилия, лопасти поворачиваются одновременно.

Вид привода

Здесь различают три основных вида устройств:

• С ручным приводом (механические). Маркируются литерой «Р». Поворотная ось устройства оканчивается рычагом или наконечником особой формы, позволяющим поворачивать лопасть гаечным ключом. Нередко на корпус наносится шкала транспортира, показывающая угол поворота лопатки.
• С электроприводом. Маркируются литерой «Э». На корпусе воздушного клапана имеется сервопривод, который присоединяется к штатной электросети и позволяет регулировать движение лопасти. Чаще применяются в воздуховодах большого сечения и автоматизированных системах.
• С пневмоприводом. Маркировка «П». От электрических моделей отличаются конструкцией привода.

Форма и габариты заслонки

Наибольшее распространение получили заслонки круглой или прямоугольной формы:

• Круглые клапаны. Устанавливаются в вентканалах круглого сечения. Производятся, как правило, из оцинкованного листового железа толщиной 0,5-1 мм. Габариты элемента варьируются в пределах 25-125 см (дроссельные заслонки – 23,5-123,5 см). Протяженность зависит от сечения и может составлять от 5 до 7 см. ГОСТ допускает эксплуатацию клапанов при температурах от -30 до +400°С.
• Прямоугольные клапаны. Предназначены для воздуховодов прямоугольного сечения. Материал изготовления – листовой алюминий. Клапаны могут закрепляться в вентканалах ниппельным или фланцевым соединением. Сторона изделия составляет от 15 до 100 см. Изделия нестандартных размеров производятся по индивидуальным заказам. Температурный диапазон использования здесь уже: от -30 до +70°С.

Форма заслонки должна совпадать с формой сечения воздуховода и по возможности иметь такие габариты, чтобы элемент сидел в вентиляционном канале плотно и надежно. Для обеспечения герметичности щели можно заделать специальным составом.

Обратите внимание! Удобно приобретать заслонку одновременно с вытяжкой. Это позволит подобрать элементы, наилучшим образом подходящие по габаритам.

Плотность закрытой заслонки

Показывает, какое количество воздуха может пройти в единицу времени через полностью закрытый элемент.

Как правило, параметр обозначается классами и может принимать значения от 0 до 4, где:

• 0 – плотность не требуется.
• 1-3 – регулировочные заслонки с нарастающим показателем плотности.
• 4 – отсекающие заслонки. Считаются самыми плотными, обеспечивают практически полную герметичность.

Регулировка и настройка

Процесс регулировки параметров системы вентиляции сводится к обеспечению на всех участках сети уровня притока и отвода воздуха, предусмотренного проектом. Сделать это самостоятельно, без специального оборудования и опыта, достаточно сложно.

Тем не менее, можно попробовать произвести настройку, опираясь на следующие рекомендации:

• Производительность вентилятора регулируется путем изменения частоты вращения лопастей.
• В первую очередь производится настройка заслонок, расположенных ближе к вентилятору. Необходимый уровень сопротивления воздушному потоку выставляется путем плавного поворота лопасти заслонки.
• Излишки воздуха имеет смысл перенаправить на те участки сети, производительность которых меньше проектных значений.
• Допустимая погрешность расхода воздуха в приточных и вытяжных устройствах составляет 10%.

Обратите внимание! Если на каком-либо участке вентиляционной сети возможность регулировки посредством заслонок невозможна, допускается монтаж в воздуховоде стальной диафрагмы, создающей постоянное сопротивление потоку.

Вентиляционные заслонки и клапаны помогают быстро и эффективно осуществлять регулировку параметров вентиляционной системы. Управление может производиться вручную, либо в автоматическом режиме, позволяя строить климатические системы любой сложности: от простейших решений для частных домов и квартир до сложных и разветвленных вентиляционных сетей крупных зданий или производственных помещений.

Самодельная заслонка:

Содержание

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Дополнительная информация

Принцип действия противопожарного вентиляционного клапана тоже всецело определяется еще на этапе проектирования. При этом статическая методика проще, чем динамическая изоляция. В первом случае попросту останавливается работа вентиляционной системы. Из-за этого дым не может добраться до соседних помещений, а та его часть, которая уже проникла наружу, постепенно рассеивается и не представляет особой угрозы. Одновременно блокировка снабжения пламени кислородом извне тормозит разрастание пожара.

В динамических системах помощь клапанам оказывают вентиляторы, включающиеся по команде датчиков. При естественном способе удаления гари дым вытягивается через фонари и люки дымоудаления

Внимание: согласно официальным требованиям, дым может удаляться лишь из одного источника, то есть клапаны в прочих помещениях будут оставаться в исходном положении

Сам по себе клапан не отличается повышенной сложностью. В металлическом корпусе скрывается заслонка, при необходимости блокирующая просвет. Ее запуск осуществляется при помощи привода. Что касается решеток, которыми оборудуют некоторые модели, их роль ограничена просто внешним оформлением. Клапаны делятся на крепящиеся внутри стены, а также на канальные, которые ставятся в шахте вентиляции.

Приводы бывают разнообразными по исполнению. Кроме электромагнитных и электромеханических устройств, часто используются стандартные решения, основанные на действии пружин. После подключения установленных клапанов в обязательном порядке проводится проверка работоспособности системы в целом. Пусконаладочные работы завершаются аэродинамическими испытаниями, результаты которых отмечаются в составляемом по особой форме протоколе. Вполне разумно соединить подобные испытания с учебной пожарной тревогой.

В зависимости от конструкции, отличается и тип используемого привода. Так, с реверсивным электроприводом обычно поставляются фланцевые устройства, удаляющие дым. А вот сдерживающие распространение огня системы по большей части комплектуются возвратными пружинами. При отборе двигателей по крутящему моменту надо ориентироваться на площадь, которую по стандарту имеет заслонка для воздуха. Большинство разработчиков предпочитает делать управляющим сигналом исчезновение напряжения, которое провоцирует перемещение створки электромеханического аппарата из начального состояния в рабочее положение.

Для удержания створки в начальном положении расходуется очень немного электроэнергии. К сведению: часть приводов оборудуется тепловыми индикаторами, благодаря которым система срабатывает, если нагрев внутри клапана достиг критического значения. А в реверсивных моделях перемещение створок происходит благодаря изменениям схемы питающей цепи. Несомненное превосходство реверсивных систем связано с тем, что они не могут случайно сработать, если вдруг отключится питание по какой-либо причине. Оттого именно такие блоки рекомендованы для приточно-вытяжных аппаратов.

Наглядная демонстрация работы клапана дымоудаления — в видео ниже.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

• Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
• Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».
• Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
• Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Особенности

Для любого рода технических систем, связанных с обеспечением безопасности при пожаре, очень важно строгое соблюдение норм и стандартов — даже более строгое, чем для «обычных» вещей. Все основные технические стандарты направлены на то, чтобы вентилирующая система дольше оставалась свободной от газообразных и твердых продуктов горения

С этим связана и другая важная задача, которую решают разработчики огнезащитных комплексов – как повысить стойкость продукции к сильному нагреву

Потому довольно большое внимание уделяется отбору материалов и проверке их теплофизических свойств. Продолжительность сохранения качеств при определенной температуре также закреплена официально

Государственный стандарт для пожарных вентиляционных установок был выработан еще в 1969 году.

Требования ГОСТ 15150 указывают, что при использовании таких устройств:

• должен строго выдерживаться проектный тепловой режим;
• недопустим контакт заслонок с влагой, будь то конденсирующейся или поступающей иным образом;
• необходимо также предотвратить увлажнение управляющих узлов и внешней части.

Категорически запрещено применять аппараты, не имеющие должной защиты, для комплексов трубопроводов, удаляющих агрессивные и едкие вещества. Также подобные аппараты нельзя ставить там, где концентрация разъедающих реагентов в воздухе ведет к потере коррозионной сопротивляемости корпусов.

Принято выделять:

• нормально открытые клапаны;
• нормально закрытые клапаны;
• дымовые устройства;
• раскрытые и герметичные блоки взрывозащищенного исполнения.

Разновидности каналов

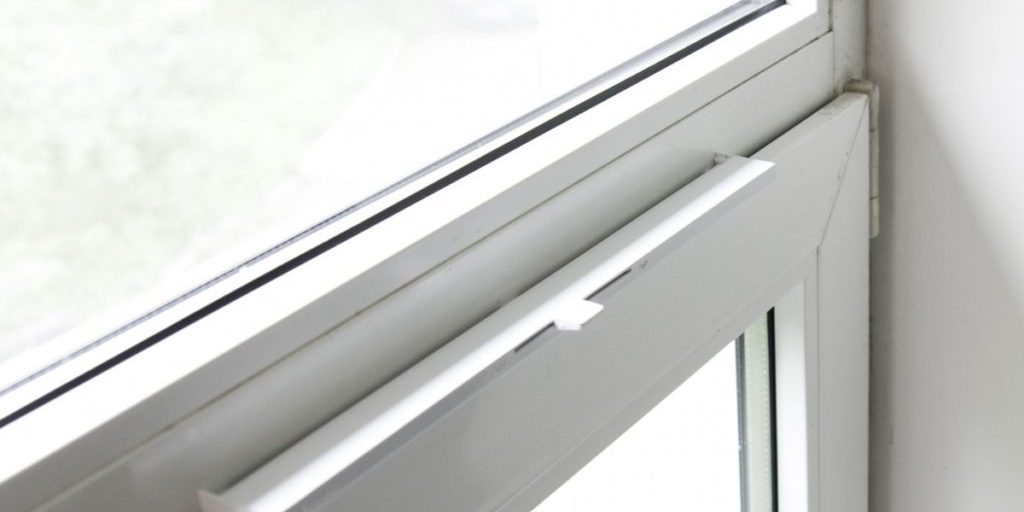

Всего существует 3 типа вентиляционных клапанов. Клапаны щелевого типа. Такие клапаны, в свою очередь, бывают автоматические и механические. Поступление воздуха в щелевых клапанах регулируется с помощью небольшого отверстия, которое располагается обычно в верхнюю часть окна. К преимуществам такого клапана относят простоту монтажа, а также большой воздухообмен.

Клапаны фальцевого вида. Работа клапана осуществляется через фальцевые вырезы в окне. Они обладают малой пропускаемостью воздуха, однако вместе с этим имеют небольшую стоимость и не требует производить демонтаж окна во время установки. К отличительным особенностям фальцевого клапана также относят отличную звукоизоляцию.

Накладные клапаны. Накладные клапаны обладают отличной пропускаемостью воздуха, однако это, пожалуй, единственное их преимущество. Они существенно ухудшают тепло- и звукоизоляцию в помещении, а также не обладают возможностью установки на имеющиеся пластиковые окна. Применяются обычно на производственных предприятиях. При выборе определённого вида клапана нужно учитывать особенности помещения, а также количество средств, выделяемых на устройство.

Достоинства и конструктивные особенности

Производители вентиляционных клапанов называют свои устройства идеальными. Всё из-за того, что вентклапана обеспечивают помещению хорошую проветриваемость, но вместе с этим не создают сквозняков и не снижают температуру. Также вентклапана не нарушают одно из важнейших свойств пластиковых окон – звукоизоляцию. Кроме этого, в помещении, где установлен вентиляционный клапан всегда будет хороший микроклимат. При проветривании же добиться нормального микроклимата не удастся, так как температура внутри комнаты будет постоянно скакать.

Внешне вентиляционный клапан представляет собой продолговатый пластиковый элемент. Благодаря тому, что весь поступаемый воздух направлен вверх, в помещении, где установлено устройство, никогда не будет сквозняков. Установка вентиляционного клапана будет отличным решением для владельцев помещений с большим количеством растений, которым необходим хороший микроклимат.

Приточные клапаны КИВ 125 и КИВ Квадро

Клапаны «КИВ-125» и «КИВ Квадро» устанавливаются в наружных стенах зданий и предназначены для очистки и подачи приточного воздуха в помещения

Конструкция клапанов «КИВ-125» и «КИВ Квадро» унифицирована и отличается внутренними оголовками различной формы, которые полностью взаимозаменяемы.  Новый оголовок «КИВ Квадро» выполнен из экологически чистых материалов, и полностью отвечает высоким европейским требованиям в области гигиены и экологии. Он также сохранил и главные достоинства «КИВ-125», а именно:

• Отличную защиту от уличного шума и образования конденсата;
• Высокую производительность по воздуху;
• Качественный долговечный фильтр;
• Возможность регулировки потока воздуха;
• Удобство монтажа, эксплуатации и обслуживания;

Форма оголовка «КИВ Квадро» учитывает пожелания тех клиентов, которых полностью устраивали технические и эксплуатационные характеристики клапана «КИВ-125», но хотелось, чтобы внутренний оголовок был квадратным.

Появление «КИВ Квадро» не только расширяет ассортимент популярной продукции, но и оставляет за бортом подделки «КИВ-125» и выявляет настоящих лидеров на рынке приточных клапанов.

Немного истории

В далеком 1998 году компания ООО «Инженерное оборудование» начала внедрять на российский рынок систему вентиляции с естественным притоком воздуха «СТАТВЕНТ», где основным компонентом является клапан инфильтрации воздуха КИВ-125. За прошедшие 13 лет клапаны «КИВ-125» прижились в России и прекрасно себя зарекомендовали. Качественная, добротная и простая в монтаже и эксплуатации система вентиляции «СТАТВЕНТ» стала очень популярной. Обратной стороной популярности явились многочисленные подделки клапана «КИВ-125» весьма невысокого качества, ведь хорошо и с пониманием скопировать – не просто. Обычно, к этим копиям недобросовестные продавцы прилагают документы и ссылаются на технические характеристики оригинальных клапанов «КИВ-125», убеждая клиента, что это «настоящий КИВ» или его аналог, только немного дешевле. Естественно, что в процессе эксплуатации подделки, возникают проблемы у конечных покупателей, бросающие тень на репутацию настоящего клапана «КИВ-125» и его поставщиков. Достойным выходом из сложившейся ситуации для ООО «Инженерное оборудование и системы» и ее партнеров было дальнейшее развитие и совершенствование предлагаемой ими продукции. В результате большой, кропотливой работы появился «КИВ Квадро», который и предлагается вниманию специалистов в области вентиляции и кондиционирования воздуха, а также строителей, дизайнеров интерьеров и всех, кого интересует вентиляция.

Подбирая приточные устройства при проектировании и монтаже конкретного объекта, можно остановиться и на «собранных на коленке» приточных клапанах сомнительного качества и происхождения

Но, если важно во что воплотится проект и есть желание применять надежные инновационные решения, которые будут реализованы не для «галочки», а на благо людей, клапаны КИВ и  «КИВ Квадро» для Вас

Мы — эксклюзивный поставщик

ООО «Инженерное оборудование и системы» является эксклюзивным поставщиком финских приточных клапанов КИВ-125 и итальянских клапанов КИВ Квадро

Зачем нужен вентиляционный клапан

Для начал стоит отметить 4 составляющие, которые являются основой создания хорошего микроклимата в помещении. Ими являются:

• температура;
• влажность;
• приток воздуха;
• вентиляция.

Вентиляционный клапан же в первую очередь обеспечивает помещение притоком сухого воздуха с улицы. Влажный комнатный воздух при этом удаляется через клапан. После установки вентклапана температура в помещении будет примерно 23 градуса, влажность же снизиться до 50% (вместо среднего показателя 65%). Приток сухого воздуха и вентиляция также будут находиться на оптимальном уровне. Поэтому можно сказать, что благодаря вентклапану можно будет добиться идеального микроклимата у себя дома.

</ul>Используемые источники:

• https://eanik.ru/2017/10/05/automatic-shutter-arduino/
• https://oventilyacii.ru/ventilyaciya/germetichnyj-elektricheskij-vozdushnyj-klapan-zaslonka-dlya-ventilyatsii.html
• https://okcomfort.com/elektrika/ventilyacia/obratnyy-klapan-svoimi-rukami.html
• https://topventilyaciya.ru/ventilyaciya/elementy/zaslonka.html
• https://mr-build.ru/newsanteh/ventklapan.html
