Точно любой домовладелец чувствовал время от времени проникновение канализационных запахов из санузла, что достаточно не очень приятно. Пресечь подобные проявления возможно выравниванием давления в системы отвода стоков. В случае если все сделано верно, уход последних не сопровождается шумом и происходит незаметно для живущих в доме. Решить данную проблему оказывает помощь вентиляция сточной системы, о чем и поболтаем ниже.
Главное назначение
В соответствии с СНиП — вентиляция канализации обязана делать 2 основные функции:
- убирать из системы сточные запахи,
- давать предупреждение разрежение воздуха в сточной системе.
В то время, когда при сливе воды перекрывается всецело просвет фановой трубы, стоки смогут за сбой «потянуть» воду из сифонов. В пустом состоянии они не смогут помешать проникновению неприятных сточных запахов.
Правила СНиП
Рассмотрим требования СНиП к внутреннему водопроводу и канализации в части вентилирования системы:
- Диаметр вентиляционной системы в сточной сети должен быть таким же, как и диаметр стояка.
- Нужно выводить вентиляционную трубу на крышу и присоединять к верхней части трубопровода.
- Инструкция допускает соединение совместно в одну вытяжную часть 4 и более стояков. Тогда диаметр сборной вентиляции и вытяжки должен соответствовать диаметру самого громадного отвода в объединяемой группе.
- При прокладке сборной вентиляции направляться выполнять уклон для стока конденсата.

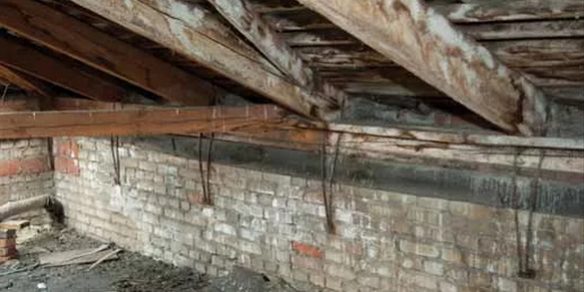

- На неотапливаемых чердаках вентканал направляться теплоизолировать, его цена наряду с этим только мало увеличиться.
Совет: не нужно устанавливать в конце вытяжной части трубы колпаки, флюгарки и другие дефлекторы для повышения сопротивления.
Канализационный вентканал выводите через вентиляционную шахту дома либо крышу.
Наряду с этим высота от:
- плоской неиспользуемой крыши – 200 мм,
- скатной кровли – 200 мм,
- обреза сборной шахты – 100 мм,
- раскрывающихся балконов и окон – от четырех метров,
- эксплуатируемой кровли, в случае если было объединено 4 трубы – 3 м.
Совет: применяйте вентиляционный клапан на конце каждой канализационной венттрубы, если не удается ее поднять на 3 м.
Разрешается кроме этого в дачных зданиях делать невентилируемые сточные стояки. Но должно соблюдаться условие – нужно обеспечить вентиляцией наружные сети канализации (к примеру, септик).
Решаем проблему
| В случае если имеется возможность объединить в одну сеть вентиляцию канализации с отводами
сантехприборов |
|
| В случае если вентиляции канализационной сети удалена от отводов сантехприборов |
|
Неполадки:
- если не функционирует либо не хорошо работает вентиляция канализации, значит, у системы нет соответствующего уклона.
- неприятный запах все равно попадает в помещение – не верно подобран диаметр отводов сантехнических устройств.
Как обойтись без вентиляции сточной системы
Перед тем как ответить на данный вопрос, направляться выяснить, что же есть основным элементом вентиляционной системы канализации. Это – фановая труба, употребляющаяся для соединения стояка с вентканалом. Если она будет отсутствовать, вам скоро нужно будет столкнуться с выводом неприятных запахов из дома.
Существующие строительные нормативы для зданий и частных домов не выше 2-х этажей допускают применение канализационных систем без монтажа фановой трубы. Это разъясняется малым объемом одномоментных сбросов сточных вод.
Совет: фановый стояк в обязательном порядке устанавливается тогда, в то время, когда разовые стоки канализации смогут достигнуть объема, талантливого всецело перекрыть диаметр канализационных труб.
В случае если же установленные в доме сантехустройства срабатывают не в один момент, перекрытия сточного коллектора не происходит. В также время обстановка может радикально поменяться, в то время, когда они все сработают в один момент.
Для определения возможного большого разового сброса стоков в канализацию, направляться учесть их количество от каждого сантехустройства, расположенного в здании.
Существуют определенные нормативы данной величины, представленные ниже:
- унитаз и биде – по 10 л,
- мойка – 20 л,
- стиральная и посудомоечная машины – по 50 л,
- душевая кабина – 100 л,
- простая ванна – 220 л,
- угловая ванна и джакузи – по 450 л.
В этом случае пиковая величина составит 1360 л.
Вентиляция в обязательном порядке должна быть установлена, независимо от разового сброса канализационных стоков, в то время, когда:
- стояки домашней канализации имеют O 50 мм либо меньше,
- в доме 2 и более этажей, с установленными на каждом системами водоснабжения и канализации,
- на прилегающем к дому участке либо в нем самом имеется бассейн, купель либо ванна громадных размеров.
Совет: установка фановой трубы навсегда обезопасит атмосферу вашего жилища от проникновения неприятных запахов из канализационной системы.
Вывод
Вентиляция в доме не редкость различной, но как раз канализационного стояка позволяет исключить появление в атмосфере дома неприятных запахов. В данной статье мы поведали, как верно ее размещать относительно всех сантехустройств. Кроме этого были даны советы правильно и нормам СНиП. Видео в данной статье окажет помощь отыскать вам дополнительную данные по данной тематике.
SeptikExpert.comВиды канализацииВнутренняяУстройство и ремонт канализации в многоквартирном доме: нормы и требования, инструкция как…
Система канализации в многоквартирном доме отличается особой спецификой, в соответствии с которой весь объём сточных вод, отводимых из всех эксплуатируемых сантехнических приборов, посредством самотёка поступает в общий стояк канализации.
Сложная схема и бесперебойная работа канализационной системы учитывается в процессе проектирования и строительства, с обязательным соблюдением регламентируемых уклонов сточной магистрали, диаметра и размера труб, конфигурации соединительных элементов, а также с обустройством ревизионных люков.
Особенности канализационной системы в многоквартирном доме
Многоквартирные дома снабжаются стандартной канализационной системой, проектирование которой осуществляется в строгом соответствии с определёнными требованиями.
В выстроенных согласно типовой проектной документации прошлого века домах, как правило, предусмотрены кухни с близким размещением сантехнического узла, поэтому канализационная трубопроводная система в них однообразна и представлена следующей последовательностью:
- начало системы — под кухонной мойкой;
- переход трубной системы в ванную комнату;
- врезка системы за унитазом в центральный стояк, который идёт сквозь все этажи.
Стояк домовладения имеет стандартный вывод непосредственно на крышу, благодаря чему обеспечивается эффективная вентиляция всей системы.
СНиП
Действующими на сегодняшний день специальными строительными нормами и правилами строго регламентируется проектирование системы внутренней канализации не только в любых строящихся, но и в реконструируемых жилых многоквартирных зданиях. Свод действующих правил для жилых многоквартирных зданий: https://yadi.sk/i/MxHBqrZZ_lpRIw
Гидравлический расчёт любых канализационных напорных трубопроводов производится согласно действующему СП 31.13330. Стандартные услуги содержания внутридомовых систем канализации многоквартирных домов (общие требования) разработаны Федеральным агентством по техническому регулированию и метрологии, а также отражены в документе ГОСТ Р 56534 — 2015: https://yadi.sk/i/ZEMDnBunBcTOJQ
Устройство канализации: главные элементы и их функции
Устройство канализационной системы в многоквартирном доме базируется на нескольких основных правилах. Главной задачей системы является транспортирование стоков в неспециализированный стояк самотёком, без необходимости обеспечивать дополнительное давление.
Для организации самотёка трубы располагаются под определённым углом, регламентируемым сводом правил и норм.
Лежнёвка
Элемент, объединяющий подъездные стояки и прокладываемый с наличием постоянного уклона к выпуску в колодец. В многоквартирных домах, возведённых после семидесятых лет прошлого века, типичным является диаметр лежнёвки 10 см.
В сталинских постройках или в более ранних зданиях встречаются лежнёвки диаметром 15-20 см.
Лежнёвка может укладываться на специальные подпорки или фиксируется стальными подвесами, которые крепятся анкерами к перекрытиям.
Система должна снабжаться ревизиями или особыми заглушенными тройниками, позволяющими выполнять прочистку. Ревизия устанавливается на изгибах и поворотах, а также на прямых участках каждые восемь метров.
Стояк
Элемент, прокладываемый при помощи раструбных труб с ориентацией всех раструбов по направлению вверх. Крестовины и тройники для подсоединения гребёнок монтируются на уровне перекрытий.
Ревизии для выполнения плановой или экстренной прочистки предусматриваются каждые три этажа и в подвалах, а также на крайних этажах.
Верхняя часть канализационного стояка в многоквартирном доме выводится за кровельные пределы и заканчивается фановой трубой, которая сообщается с атмосферой.
Стояк канализации не проводится через помещение кухни, жилые комнаты или межкомнатные стены. Если стояк прокладывается через подсобные помещения, то в обязательном порядке защищается от механических повреждений.
Гребёнка
Горизонтальный элемент для сбора сточных вод в квартире из нескольких эксплуатируемых сантехнических приборов. Уклон стандартной гребёнки, имеющей диаметр 50 мм, составляет порядка 35 мм/м.
Фиксация элемента осуществляется при помощи хомутов и клипс, а точки крепления располагаются на расстоянии 40-50 см друг от друга.
Для подсоединения гребёнки к сантехническим приборам используются герметики, благодаря чему удаётся избежать появления канализационных запахов. С целью герметизации используются специальные штатные уплотнители или надёжные резиновые манжеты.
Фановая труба
Декомпрессионная или фановая труба является вентилируемой частью канализационного стояка. Этот элемент служит связующим звеном между атмосферой и центральными канализационными коммуникациями.
Фановая часть вентилируемых стояков обустраивается с определениями, которые регламентированы СП 30.13330.2012 и рядом строительных нормативов.
Возникающая внутри стояка тяга при отсутствии вентиляции позволяет транспортировать все канализационные запахи в сторону ближайшего негерметичного соединения, расположенного на верхнем этаже.
Открытый выход декомпрессионных стояков должен быть отдалён на достаточное расстояние от любых оконных и дверных проёмов.
Гидрозатворы
Гидравлические затворы блокируют гидроудары и эффективно снижают уровень нагрузки на канализационные устройства или трубную систему, а также предотвращают проникновение специфических, крайне неприятных запахов в жилое помещение.
С конструктивной точки зрения гидрозатворы разных видов имеют заметные отличия, но все они представляют собой стандартные трубы и определённой формы изгибы. Некоторые модели дополняются динамическими или тупиковыми приспособлениями.
Коленного типа U-образный гидрозатвор легко выдерживает максимальное давление внутри труб. Конструкции бутылочной модели задерживают остатки пищи и сохраняют эксплуатационные качества канализации, а двухоборотные гидрозатворы отличаются довольно сложной конфигурацией.
Гофрированные модели идеально подходят для обустройства канализации в малогабаритном помещении.
Изгибы для труб
Нормами обустройства трубопроводов канализационных систем не допускаются слишком резкие изгибы и повороты. Любые нерегламентированные правилами изменения в направлении потока сточных вод провоцируют крупные засоры и заметное торможение движения жидкости.
Именно участки поворотных фитингов в канализационных трубопроводах чаще всего страдают от засоров и нуждаются в эффективной своевременной прочистке.
Если в соответствии с выбранной оптимальной схемой квартирной канализации предполагается поворот трубы под прямым углом, правильным решением станет последовательная установка фитингов, имеющих стандартные углы 45° и 135°.
Ремонт и чистка: инструкция как устранить засор в канализации
Причин застоя сточных вод в канализационных системах несколько, и только правильное определение засора позволит максимально эффективно его устранить.
Чугунные трубы, как правило, засоряются в результате появления коррозийных изменений и шероховатостей на внутренних стенках.
Застой стоков в пластиковых трубах чаще всего возникает в результате неправильной схемы монтажа канализационной системы и нарушений угла наклона в отношении стояка.
К признакам, по которым определяются неполадки в работе канализационной системы, относится появление специфического запаха, замедленный слив воды, а также прекращение работы сантехнического прибора.
Как устранить засоры в разных частях системы
Засоры канализационной системы могут быть очень разными, спровоцированными различными факторами, поэтому способы и методика их устранения имеют существенные отличия.
Появление механических засоров вызывает попадание в канализационный трубопровод посторонних предметов или крупного мусора.
Технические засоры возникают в результате скопления разных отложений на стенках горизонтальных участков труб.
Специалистами для очистки применяются высокопрочные длинные тросы, а также специальные бурильные, пневматические и корнерезные машины.
Менее серьёзные засоры вполне могут устраняться самостоятельно, при помощи сантехнических тросов, вантуза, а также бытовой химии, предназначенной для чистки канализационной системы.
Сантехнический трос является универсальным инструментом для чистки канализационной системы и изготавливается на основе металлической пружины с прочными и удобными ручками.
На рабочей части устройства закрепляются насадки, позволяющие быстро и легко разрушать даже сильные грязевые пробки.
Выпускаемые модели отличаются общей длиной, а также материалом изготовления, ручками и некоторыми другими параметрами.
Электрический трос не отличается сложностью в эксплуатации и снабжается интуитивно понятной инструкцией.
После того, как насадка электроинструмента достигает пробки, следует выполнить изменение скорости оборотов спускового механизма, благодаря чему происходит эффективное разрушение отложений без повреждения элементов канализационной системы.
Несложные засоры в трубах устраняются при помощи вантуза, состоящего из силиконового или резинового колпака с рукоятью.
Такое устройство является универсальным и безопасным, а также практичным и вполне доступным по цене. Разборные модели удобны не только в эксплуатации, но и хранении.
Ручные усиленные вантузы насосного типа позволяют прочищать несложные засоры в трубах канализационной системы способом нагнетания/разряжения.
Прибор доступен по цене, прост в использовании, имеет очень удобную дополнительную рукоятку и комплектуется специальными резиновыми адаптерами для эффективной прочистки ванн и душевых кабин, а также туалетов.
Химическая чистка канализационной системы не используется при наличии плотной закупорки труб. Эффективность таких средств доказана только при несложных засорах, которые находятся на небольшом расстоянии слива, а также сохранено слабое прохождение воды по трубам.
Средства на основе кислоты лучше всего использовать на кухне, а для прочистки канализации в ванне и туалете рекомендуется применять щелочные средства.
Засоры в трубных изгибах кухонной раковины или ванны устраняются при помощи откручивания сифонного отстойника. После снятия из отстойника тщательно удаляется весь мусор, а стенки очищаются от жировых накоплений. Прикручивать отстойник следует грамотно.
Неправильная установка такого элемента вполне может стать причиной протечек.
Нарушение вентиляции: что делать?
Отсутствие грамотно обустроенной вентиляции может вызывать повышение уровня влажности и образование конденсата, распространение колонии плесневых грибков и появления неприятных запахов в помещении.
В результате нарушения вентиляции уменьшается срок службы бытовой техники, мебели и отделочных материалов.
Один из самых экономичных и популярных способов обустройства вентиляции в условиях многоквартирного дома — использование прямой вентиляции, чаще всего применяемой в жилых зданиях массовой застройки. Канализационные стояки на последнем этаже выводятся наверх, а не закрываются.
Доступ свежего воздуха обеспечивается через верхнюю часть стояка, благодаря чему в дальнейшем предотвращается эффект всасывания в сифонах. При поднятии давления в нижней части канализации может наблюдаться выдавливание водяных затворов наружу, поэтому важно отрегулировать тягу.
Как бороться с шумом?
Пластиковая канализационная система, при наличии большого количества преимуществ, имеет один существенный недостаток — заметный шум.
Звукоизоляция труб канализации предполагает гашение вибрации стенок и исключение передачи упругих знакопеременных колебаний на конструкцию здания.
Шумопоглощающие трубы имеют в пластиковой массе специальный минеральный порошок, но такие изделия дороже стандартных элементов канализационной системы, поэтому вполне можно выполнить самостоятельно звукоизоляцию трубопровода.
С этой целью используются самые разные материалы. Вспененные полиэтилены дешевле и отлично поглощают звук, но имеют ограниченный срок эксплуатации. Монтажная пена поглощает звуки в ничтожной степени, а применение минеральной ваты в жилых помещениях запрещается санитарными правилами.
Что делать, если нарушена целостность и герметичность системы?
Повреждение трубопровода происходит чаще всего в результате осадки самого жилого здания или почвы под ним, а также при коррозийных изменениях и ударах.
В таких случаях необходимо максимально быстро обнаружить место неисправности канализационной системы, и устранить повреждения.
Аварийная ситуация исправляется заменой негодных соединительных частей, использованием на участках разрывов или трещин водонепроницаемых накладок. Отсутствие герметичности труб канализации в местах соединений с сантехническими приборами вполне может стать результатом некачественной замазки отверстий или стыков.
При наличии протечек нужно проверить все соединения и при необходимости дополнительно выполнить их обработку герметиками.
Если проблемы протечки заключаются в неправильной установке уплотнительных резиновых колец, то следует как можно быстрее внести все нужные исправления.
Ремонт канализации: выбор труб и технология монтажа
Самостоятельный монтаж и ремонт системы канализации предполагает правильный выбор материала и размера всех элементов. При этом предпочтение следует отдавать исключительно современным и долговечным изделиям.
Пластиковые трубы обладают устойчивостью к коррозии и химической стойкостью, отличаются незначительным весом и простотой сборки, характеризуются стойкостью к повышенным и низким температурам, а также долговечны.
Благодаря ремонтопригодности такие изделия пользуются повышенным спросом.
При ремонте канализационной системы в многоэтажном домовладении нужно помнить, что общий канализационный стояк некоторое время будет недоступен для эксплуатации, поэтому все работы должны выполняться максимально быстро и грамотно.
После отключения системы водоснабжения, разбираются и демонтируются старые трубы, которые заменяются новыми изделиями.
Профилактические работы: как предотвратить засор?
Существует несколько так называемых универсальных причин появления засоров, не зависящих от материала трубопровода:
- налипание на внутренние стенки труб жира и грязи;
- оседание в трубопроводной системе известкового налёта, песка и грунта;
- попадание в канализацию инородных предметов и мусора.
Профилактика засоров канализационной системы выполняется несколькими способами, к числу которых относится механический, химический, термический и гидродинамический варианты.
Особой популярностью пользуются профилактические бытовые методики, включая применение специальных решёток, устанавливаемых на канализационные сливные отверстия, а также донные клапана.
Кроме прочего, любая сантехника нуждается в периодической профилактической прочистке, разборке труб и их промывке горячей водой от избыточного скопления на стенках жировых отложений.
Запрещается выливать в раковины и унитазы кислоты и легковоспламеняющиеся жидкости, бросать в унитаз строительный мусор, песок и тряпки, деревянные или металлические предметы, а также предметы личной гигиены и пищевые отходы.
Категорически запрещено использовать раковины, умывальники, унитазы, посудомоечные и стиральные машины при наличии засора в трубах канализационной системы.
Санитарные приборы и проложенные открыто трубопроводы следует оберегать от чрезмерных механических нагрузок и ударов. Обо всех неисправностях нужно немедленно сообщать специалистам эксплуатирующей организации.
Чего нельзя делать при монтаже канализации в квартире?
Особое внимание при монтаже канализационной системы в многоквартирном доме уделяется уклонам на участках поворотов трубной разводки.
Именно такие места канализации являются наиболее сложными и проблемными в соответствии с правилами эксплуатации, поэтому должны быть в обязательном порядке застрахованы от возможных задержек сточных вод или фекального мусора.
Категорически запрещается изменять угол наклона и диаметр трубной системы, самостоятельно менять крутизну и число поворотов трубопровода, а также неправильно разделять стоки.
Кроме прочего, причиной аварийных ситуаций могут стать чрезмерная нагрузка на канализационную сеть, использование ненадёжных стыков и участков соединений, недостаточное количество ревизий, а также любые ошибки проектирования, включая глубину залегания канализационного трубопровода.
С целью очистки канализации рекомендуется отдавать предпочтение любым эффективным, но щадящим биохимическим способам.
Современные канализационные сети в многоквартирных жилых домах должны быть в первую очередь удобными в эксплуатации и абсолютно безопасными.
Соблюдение свода правил, а также грамотное выполнение ремонтных работ и своевременная замена пришедших в негодность участков труб канализации — гарантия длительного и беспроблемного использования системы на протяжении длительного времени.
Даже самая простая канализационная система является незамкнутым пространством. Она соединяется через различные приспособления с сантехническими приборами, которые отсекаются от самой канализации гидрозатворами, а с другой стороны открытым патрубком соединяется со сточными ямами, септиками или другими сооружениями для сборки стоков. По понятным причинам воздух внутри системы имеет неприятный запах, а значит, его надо будет отводить, чтобы он не скапливался в больших объемах и не стал просачиваться в помещения. Поэтому надо подумать о вентиляции в канализацию.
Нужна ли вентиляция в канализации
Этот вопрос уже давно не ставиться, потому что даже в туалет на загородном участке во дворе устанавливают фановую трубу, чтобы через нее отводить неприятные запахи и газы, образующиеся в процессе разложения фекалий. А что тогда говорить о большом частном доме. Ведь здесь располагается большое количество сантехнических приборов, которые напрямую связаны с канализацией. И отвод стоков через них проходит куда больше, чем в дворовом туалете.
Но для чего нужна вентиляция канализации в частном доме. В первую очередь это связано с возможностью высыхания воды в гидрозатворах сантехнических приборов, когда дом оставляется на длительное время без проживания в нем. Неприятные запахи через сифоны начнут проникать в жилые и нежилые помещения. Чем это чревато и говорить не стоит.
Но и это еще не все. Существуют чисто физические законы, которые требуют наличия фановой трубы. Представьте себе замкнутую систему канализации, герметично закрытую с одной стороны, к примеру, септиком, с другой сифонами с водой. При спускании воды из того же унитаза внутри канализационной системы под действием движущейся с большим напором воды возникнет избыточное давление газов и воздуха, которое будет противодействовать, то есть, стараться пойти противотоком воде. А значит, их часть, пусть даже самая небольшая, обязательно проникнет в помещение туалета.
Правила устройства
К проектированию и сооружению канализационной вентиляции частного дома надо подходить с позиций определенных требований, которые гарантируют эффективную работу системы. Вот основные требования:
- вытяжная труба должна располагаться выше кровельного материала минимум на 1 м;
- если в доме планируется установить несколько канализационных стояков, которые будут объединяться в одну выходную трубу, то их сооружают из труб одинакового диаметра;
- колпаки сверху фановых труб не устанавливаются, потому что зимой на их внутренних плоскостям может образоваться конденсат от исходящих теплых газов, что обязательно приведет к закупорке трубы или уменьшению ее сечения;
- вентиляционная система для канализации – это отдельный контур, который с общедомовой вентиляцией объединять нельзя;
- нельзя соединять эту систему с дымоходами;
- от окон и балконных дверей вентиляционная труба должна располагаться минимум на расстоянии 4 м;
- не рекомендуется монтировать фановую трубу рядом со свесами крыш, от атмосферных осадков она может прийти в негодность, оптимальный вариант установки – сквозь кровельный материал на крыше.
Варианты устройства
Вентиляцию системы канализации собирают по определенной схеме, которая обязана создать нормальные условия работы в первую очередь самой канализации. Поэтому в независимости от количества точек сброса стоков и этажности постройки система должна работать эффективно. Сегодня предлагается два варианта сооружения вентиляции:
- С помощью фановых труб.
- С помощью вакуумных клапанов.
Но необходимо отметить, что существуют нормативы сооружения канализационной вентиляции, при которых фановая труба должна присутствовать обязательно.
- если в доме в несколько этажей, а точки слива находятся не ниже первого этажа;
- если диаметр канализационных стояков не меньше 0,5 м.
К тому же надо добавить, специалистами отмечается, что при установке вакуумных клапанов система вентиляции работает не так эффективно, когда в ней стоят фановые трубы.
Фановая труба для канализации
Фановая вентиляция, как уже было сказано выше, лучший вариант. Но необходимо отметить, что существуют определенные правила ее монтажа, что при неправильной сборке может повлиять на эффективность работы всей системы. Поэтому стоит обратить внимание именно на требования.
- Фановый стояк – это обычная труба, из которой собирается канализация частного дома. Сегодня чаще всего используют пластиковые трубы, которые и по цене дешевле, и по весу нетяжелые, что обеспечивает простоту монтажных процессов.
- Диаметр фанового стояка выбирается из расчета – не быть меньше диаметра стояка канализации.
- Стояки вентиляции можно объединить в один общий, если между ними незначительные расстояния. В противном случае лучше выводить каждый стояк.
- Сборку вентиляционной системы проводят на этапе строительства дома. При этом под нее формируется канал с люками для ревизии.
- Если через кровельный материал выводятся трубы различного назначения, то верхний торец вентиляционного отвода должен быть выше всех остальных.
- Как показывает практика, дефлектор, установленный на фановую трубу, эффективность вентиляции не повышает. Так что в нем нет никакой необходимости.
Так как вентиляция фановой трубой собирается из труб канализационных, то их сборка проводиться с помощью фитингов или раструбным соединением. Это и в том, и во втором случае проще простого. Специалисты же рекомендуют стыки между участками и отрезками промазывать силиконовым герметиком для стопроцентной герметизации соединения.
Вакуумные клапаны
Клапаны вентиляции канализации вакуумного типа – это небольшого размера приспособления, которые можно установить на любой участок канализационной системы частного дома: на стояки или горизонтальные участки. Предпочтение лучше отдать стоякам.
Собой этот прибор представляет пластмассовый корпус, внутри которого располагается патрубок с диаметром, соответствующим диаметру трубы канализации. Патрубок сверху подпирается клапаном, который в свою очередь подпирается пружиной. При этом соединение патрубка и клапана очень герметично.
Работает прибор очень просто. Созданное сбросом воды избыточное давление давит на клапан, который открывается. Через него в систему попадает извне воздух, который выравнивает давление в канализации до нормального. Затем, как только давление упало, пружина возвращает клапан на место, то есть, происходит перекрывание вентиляции. В принципе, неплохая система, но есть у нее один недостаток – вакуумный клапан не может сдерживать проникновение неприятных запахов в помещения дома, если в сантехнических приборах пересох сифон.
Требования к аэраторам, это еще одно название вакуумных клапанов.
- Вакуумный клапан устанавливается в проветриваемых помещениях, но не в жилых. Оптимально – чердак. Если это городская квартира, то туалет.
- Высота установки – выше всех сантехнических приборов.
- Температура эксплуатации – не ниже 0°.
- Диаметр труб для вентиляции канализации с помощью клапана – или 50 мм, или 110.
Вентиляция септика
В загородных домах, которые построены в поселках, где нет общей канализации, сооружают автономную систему отвода и сбора стоков. Сегодня для сборки в основном используются септики. Это устройства, которые частично перерабатывают отходы жизнедеятельности человека, выдавая, как конечный результат своей работы, почти чистую воду. Ее еще называют осветленной.
Вся сложность организации вентиляции септика заключается в том, что многие люди не понимают, как работает само очистительное сооружение. Для потребителей важно, чтобы стоки просто покидали их дом. А что происходит внутри емкости, никого не волнует. А ведь уровень стоков в септике может вырасти до максимального показателя, при котором вентиляция работать уже не сможет. Для нее нужен определенный объем воздуха, которым частично заполняется септик. И этот объем не должен быть меньше 30% от общего объема резервуара.
Это важно знать и понимать. Если это однокамерная емкость, то вентиляцией может стать неплотно закрытая крышка. Если это многокамерная конструкция, тогда в ней должна быть предусмотрена фановый патрубок. Он может быть установлен в единственном числе, или это может быть несколько патрубков в каждом отсеке септика. Примерная схема вентиляции септика представлена на изображении:
Схема вентиляция септика
Сегодня производители септиков предлагают высококачественные модели, с помощью которых очистка канализационных стоков доведена до 99%. Это сложное оборудование, оно энергозависимое, а значит, в его конструкцию установлены и агрегаты, отвечающие за вентиляцию. Обычно в такие септики устанавливается компрессор, который в стоках поддерживает необходимое количество кислорода. Это необходимо для того, чтобы поддерживать жизнедеятельность аэробных бактерий, которые питаются нечистотами, перерабатывая их. То есть, воздух в септике всегда присутствует, он находится под давлением, а значит, установленная вентиляционная труба – это достаточный атрибут вентиляции септика.
Принцип устройства вентиляционного стояка для канализации в МКД
В многоквартирных домах проблема правильной организации вентиляции стояка канализации всегда стояла остро. Потому что основное требование этой системы – 2 м над квартирой последнего верхнего этажа. Не всегда это сделать получалось, но строители предлагают три варианта решения данной проблемы.
- Канализационный стояк выводится за пределы кровли дома. Так поступали век назад, когда этажность строений это делать позволяла.
- Поверх стояков на чердаке устанавливают короба, которые в свою очередь соединяются с вентшахтой.
- Стояки выводятся в чердачное помещение, а в нем в одном или нескольких местах производится вывод патрубков на крышу.
У второго варианта есть один недостаток. Существует вероятность, что объема короба может не хватить, чтобы сдержать одновременно выброс воздуха всех стояков канализации. Поэтому сегодня чаще всего принимают на вооружение третий вариант.
Вентиляция канализационного стояка этим способом – это наращивание стояка на чердаке минимум на 1 м. При этом его наклоняют в сторону вентканала, который удаляет воздух из самого чердачного помещения. Плюс ко всему приходится учитывать диаметр используемых труб для системы вентиляции. Их минимальный размер должен быть 140 мм. То есть, это те требования, которые гарантируют, что в квартирах последнего этажа вентиляция канализации будет работать.
Правда, надо отметить и тот факт, что если внутри чердака есть перегородки с проемами или дверями, то это ухудшает работу системы. За счет проемов могут возникнуть сквозняки, которые ослабляют движение воздуха в сторону вентканала. Вот почему так важно держать чердаки под замком, и это должны контролировать жители верхних квартир.
Рекомендации специалистов
Вентиляция канализации в частном доме – система непростая. И чтобы она работала хорошо, необходимо:
- провести расчеты, которые в основном касаются количества стояков и диаметра используемых для них труб;
- монтаж канализационной вентиляции проводить строго по выбранной схеме с учетом проведенных расчетов;
- фановая труба устанавливается в обязательном порядке, даже если монтируется и вакуумный клапан;
- ее вывод только через кровлю;
- если это невозможно, то стояк устанавливается около стены с выводом за пределы кровельной конструкции;
- вакуумный клапан канализации устанавливайте на чердаке.
Владельцы квартир на последних этажах многоквартирных домов, а также хозяева частного малоэтажного жилья нередко выражают своё неудовольствие по поводу портящей интерьер толстой трубы в туалете, уходящей в потолок, а затем на кровлю. Жидкость по ней не сливается – водоотведение осуществляется ниже, поэтому у некоторых возникает желание в угоду эстетике избавиться от этого громоздкого сооружения. Возможно ли это, и в каких случаях? Зачем вообще нужна эта труба? Попробуем разобраться, обращаясь к требованиям отечественных строительных нормативов, в том числе СП 30.13330.2012 «Внутренний водопровод и канализация зданий», а также учитывая практические реалии.
Зачем продлевать стояк на крышу?
Конечно же, речь пойдет о вентилируемой части канализационного стояка – декомпрессионной или фановой трубе. Она призвана служить связующим элементом между канализационными коммуникациями (централизованными либо локальными) и атмосферой. Фановая труба помогает решать две крайне важные задачи:
- Компенсацию декомпрессии, то есть разрежения, создаваемого движущимся внутри трубы потоком сточной жидкости (Рисунок 2.1). Величина разрежения способна достигать аварийных порогов, при которых происходит всасывание в канализацию воды из гидрозатворов раковин, душевых поддонов и даже унитазов. Конечно, декомпрессия может и не достичь критического уровня при незначительном водоотведении. Однако во время объемных залповых сбросов от нескольких сантехнических точек, сточный поток способен практически полностью перекрыть сечение трубопровода. Такой водяной «поршень», падая внутри стояка с большой скоростью, вызовет значительное снижение давления в нем. Результат – сорванные гидрозатворы сифонов, что отрывает прямой доступ вредоносного зловония из канализации в помещения.
- Свободное удаление из сточных труб газообразных продуктов, образующихся в результате распада отходов жизнедеятельности человека (Рисунок 2.2). Условия обилия влаги, тепла и органики являются практически идеальными для развития разнообразных микроорганизмов. Перерабатывая органическое сырьё, они выделяют значительные объемы таких газов, как метан и сероводород. Их концентрации в замкнутом объеме пожаро- и взрывоопасны, а случайное проникновение в жилое помещение способно составить серьезную угрозу здоровью людей.
Требования к монтажу канализационного вентилируемого стояка
СП 30.13330.2012, а также ряд строительных нормативов дают четкие определения, как должна обустраиваться фановая часть вентилируемого стояка. Так, вытяжная часть фановой трубы должна монтироваться по мере возможности прямым участком (Рисунок 3, поз. 1). Она устанавливается с выходом на кровлю обособленно либо в сборной вентиляционной шахте, а её высота нормируется:
- над неэксплуатируемой плоской или скатной кровлей – не менее 20 см;
- над обрезом шахтной вентиляции – не менее 10 см.
Рисунок 3. Варианты обустройства вентиляции канализационной системы в частном доме
На скатной кровле фановый выход рекомендуется ставить, как можно выше по уклону, ближе к коньку. Напротив, монтаж трубы внизу ската или из под его свеса (поз. 2) – нежелателен. В этой части кровли зимой может скапливаться большее количество снега, способное заблокировать аэрацию стояка. Существует также опасность повреждения коммуникаций в результате резкого схода снегового покрова.
Открытый выход декомпрессионного стояка необходимо отдалять от открываемых створок оконного и балконного остекления на расстояние свыше 4 м. Если же вывести его, как указано в позиции 5, то влажный воздух из канализации будет способствовать ускоренному гниению кровельных конструкций (рис. 4), и устойчивого зловония на чердаке не избежать. Кроме того, сборка стояка по схеме позиций 5 и 2 приводит к снижению тяги в нем.
Рисунок 4. Следствие неправильной вентиляции канализационнго стояка
Монтируя вентилируемый канализационный стояк ЗАПРЕЩАЕТСЯ:
- сужать внутренний диаметр фановой части, он должен быть не менее диаметра основной водоприемной канализации. К примеру, вентиляционная труба Ø 50 мм при залповом сбросе в канализацию способна пропустить почти в 16 раз меньший объём воздуха, чем Ø 110 мм;
- обрамлять оголовок фанового стояка колпаками или дефлекторами. Во-первых, они способны увеличивать аэродинамическое сопротивление. Во-вторых, зимой из отводимого из канализации влажного воздуха будет выпадать конденсат. Намерзая на обрамлении оголовка, он может затруднить или полностью перекрыть газообмен с атмосферой.
Требования к вентилируемому клапану (аэратору)
Установка вентилируемых клапанов для подсоса воздуха в систему (Рисунок 5), гарантирующих нормальную эксплуатацию канализации, осуществляется на основе соответствующих расчетов. Пропускная способность аэратора должна отвечать заложенным проектным параметрам пропускной способности стояка. В свою очередь расход жидкости через стояк зависит от его диаметра, типа (вентилируемый/невентилируемый) и высоты. В расчетах учитываются также диаметр диктующего поэтажного отвода (с наибольшим расходом стоков), угол входа жидкости через него, высота гидрозатворов и другие исходные данные.
В упрощенном виде согласовать пропускные параметры аэратора и вентилируемого стояка, можно используя табличные подборки. Изначально следует обратиться к приложению «Б» СП 40-107-2003 по монтажу внутренней канализации из полипропиленовых труб. Именно к нему отсылает СП 30.13330.2012 для определения характеристик аэратора.
Наибольший клапан с площадью живого сечения воздушного потока 3170 мм2 (Важно! Смотрите в магазине не на внешний диаметр, а на размер его отверстия, грубо), при выполнении проектных условий, способен компенсировать декомпрессию в стояках ∅110 мм, максимальные пропускные способности которых указаны в таблице 1.
Таблица 1. Пропускная способность стояка из полипропиленовых труб ∅110 мм, оборудованного вентиляционным клапаном с площадью живого сечения воздушного потока 3170 мм2 и 1650 мм2.
| Диаметр поэтажного отвода, мм | Угол входа жидкости в стояк, ° | Пропускная способность стояка, л/с |
|---|---|---|
| 1650 мм2 | 3170 мм2 | |
| 50 | ||
| 110 |
Далее, следует выяснить расходные параметры канализации с аналогичными исходными данными. Для вентилируемых стояков их можно почерпнуть из таблиц 6-9 (СП 30.13330.2012).
Таблица 2. Пропускная способность вентилируемых стояков из поливинилхлоридных (ПВХ) труб (СП 30.13330.2012 (таблица 7)).
| Наружный диаметр поэтажных отводов, мм | Угол присоединения поэтажных отводов к стояку, ° | Пропускная способность, л/с, стояков при диаметре труб, мм |
|---|---|---|
| 50 | 110 | |
| 50 | ||
| 110 |
Следовательно, убрав декомпрессионную трубу и установив подобный аэратор, при залповом сбросе не исключено возникновение разрежения с обезвоживанием сифонов.
Достаточно ли установки высокопроизводительного аэратора для отказа от фановой трубы?
Итак, решив избавиться от громоздкой фановой трубы в санузле, согласно п. 3.15 СП 30.13330.2012 владелец недвижимости получит не что иное, как невентилируемый канализационный стояк – не имеющий сообщения с атмосферой. Однако для него все равно важно обеспечить нормальное протекание двух процессов (они описаны в разделе «Зачем продлевать стояк?») – снятие декомпрессионных нагрузок и удаление газообразных продуктов из системы.
С первой декомпрессионной задачей, как уже выяснили, помогает справиться установка подходящего воздушного клапана.
Множество «Но» вызывает реализация второго условия. Ведь в п. 8.2.22 СП 30.13330.2012 четко оговаривается, что такие невентилируемые стояки допускается обустраивать, если сохраняется режим вентиляции внешней сети. Как будут удаляться ядовитые газообразные продукты распада органики? Рассмотрим две типовые ситуации – для канализаций в частном доме и в многоквартирном.
В частном доме
Владельцы отдельного малоэтажного жилья задачи по утилизации стоков решают установкой локальных очистных сооружений, накопителей либо посредством традиционных выгребных ям. Обязательным условием эксплуатации этих санитарно-технических сооружений является обустройство вентиляционных каналов. В зависимости от местных условий их можно изготавливать различными способами, например, как показано на рисунке 6, поз. 2-4.
Рисунок 6. Если в частном доме обрезать фановую трубу (поз.1), установив аэратор (поз.5), то указание п. 8.2.22 СП 30.13330.2012 по вентилированию внешней сети – удалению из неё ядовитых газов, при использовании дополнительных дополнительных коммуникаций (поз. 2-4) – соблюдается .
В многоквартирном доме
Вентилирование стояков в многоквартирных домах изначально проектировалось из расчета свободного сообщения канализации с атмосферой (Рисунки 1 и 2). По факту оно должно осуществляться через наивысшую точку сточных коммуникаций, то есть через фановую трубу, веденную на кровлю. Отказ от вытяжки (Рисунок 7) допускается лишь в исключительной ситуации. В СП 30.13330.2012 она описывается для эксплуатируемых кровель в п. 8.2.20. В этом случае, действительно, разрешается монтаж воздушного клапана в устье стояка на последнем этаже. Однако, согласно п. 8.2.22 режим удаления канализационных газов из внешней сети должен быть сохранен. Следовательно, для его обеспечения необходима установка вспомогательных вентиляционных коммуникаций по типам, указанных на рисунке 6, поз. 2-4, что в условиях городской застройки достаточно проблематично.
Рисунок 7. Отказ от фановой трубы в многоквартирном доме — вентиляция канализации невозможна
Заключение
Монтаж невентилируемого стояка или переделка в него существующего вентилируемого – вполне возможны, но при соблюдении определенных технических рекомендаций. В частном доме с его индивидуальной низкопроизводительной системой утилизации стоков отказ от фановой трубы может быть выполнен без особых сложностей. При этом достаточно просто обеспечить оба условия безопасной и безаварийной эксплуатации канализации – её вентилирование и компенсацию декомпрессии в ней.
А вот владельцам верхних квартир в многоэтажках следует хорошенько подумать. Если они на свой страх и риск все же решаются лишить стояк проектной вентиляции, то к выбору воздушного клапана следует подходить со всей ответственностью. Он должен быть:
- рассчитан на пиковый расход в системе, что, зачастую, способен определить только специалист;
- надлежащего качества, которое можно ожидать только от сертифицированной продукции солидных производителей.
Использование контрафактных изделий, помимо срыва гидрозатворов на этажах ниже, порой грозит и другим неприятностям. Например, на практике нередко возникает ситуация, когда после установки аэратора сомнительного производства, через некоторое время в квартире или доме, где он находится, появляются характерные сточные «ароматы». Подобное означает, что запорное устройство не может обеспечить требуемую герметичность – клапан не держит и подлежит ремонту или замене.
Используемые источники:
- https://partner-tomsk.ru/santehnika/ventilyatsiya/ventilyatsiya-kanalizatsionnogo-stoyaka-pravila-i-metodyi
- https://septikexpert.com/vidy-kanalizacii/vnutrennyaya/mnogokvartirnogo-doma/
- https://aeroclima.ru/ventilyaciya/v-kanalizatsii/
- https://santech-info.ru/kanalizaciya/zachem-nuzhna-fanovaya-truba.html
