Вентиляция бассейна в частном доме

Пренебрежение устройством систем вентилирования в бассейнах неизменно ведет к повышению влажности, появлению грибка и созданию в помещении неблагоприятного для здоровья микроклимата. Накопление конденсата повреждает отделку и разрушает конструктивные элементы здания.

Согласитесь, перспектива преждевременного капитального ремонта мало кого обрадует. Предотвратить негативное воздействие повышенной влажности поможет продуманная вентиляция бассейна – система обеспечивает воздухообмен в пределах санитарно-гигиенических норм.

Вопрос организации вентилирования необходимо решить на стадии проектирования помещения. В статье мы рассмотрели типовые схемы обустройства вентсистемы бассейнов закрытого типа, описали эффективные способы контроля влажности, привели рекомендации по разработке проекта и выбору климатического оборудования.

Особенности воздухообмена бассейнов

Во время строительства плавательных бассейнов общественного и частного назначения иногда не уделяют должного внимания вентилированию залов, считая их нежилыми помещениями.

Однако именно там без должного обустройства зарождается вредоносные фауна и флора, несущие реальную угрозу практически незащищенным организмам купальщиков и пловцов.

Галерея изображенийОрганизация вентиляции в бассейне — мера, необходимая для осушения и поставки свежей порции воздухаВентиляционные установки, удаляющие из плавательного зала с ванной излишек влаги, заодно выводят неприятные запахиВ зависимости от площади ванны и частоты посещений бассейна подбирают вентиляционное оборудование. Это могут компактные моноблоки или массивные установки с климатическими функциямиСтационарные вентиляционные системы оснащаются устройствами для поставки свежего воздуха с улицы, который должен обогреваться системой отопленияЧаще всего подготовка свежего воздуха, поставляемого на замену удаленной отработанной воздушной массе, подогревается водяным или паровым отоплениемВывод отработанного воздушного потока и осушение воздуха в бассейне невозможно без использования приточно-вытяжной механической системы. Установка может работать либо на вытяжку, либо на притокДвижение воздушной массы в вентиляционных схемах побуждаются вентилятором. Его вместе с системами фильтрации и подогрева воздуха располагают в подвале либо на чердаке, либо в подсобном помещении рядом с бассейномЕсли вентиляционная установка оборудована лишь одним вентилятором, система работает исключительно на приток. Отработанный воздух вытесняется свежей массойБорьба с повышенной влажностьюПобочный полезный эффектМоноблочные виды оборудованияНюансы проектированияПодготовка воздуха перед подачейПриточный вариант вентиляцииРасположение оборудования системыУстановка с одним вентилятором

Правильная организация вентиляции бассейна и воздухообмена кардинально решает целый ряд эксплуатационных проблем, возникающих в подобных сооружениях. Назначение приборов воздухообмена бассейнов закрытого типа — поддерживать влажность в пределах допустимых установленных норм.

Специализированное оборудование удаляет избыток влаги и способствует притоку свежего воздуха, создавая при этом хорошие условия для посетителей. Задачу усложняет необходимость организации микроклимата, комфортного для нахождения в бассейне раздетыми.

В плавательном бассейне постоянно испаряется большое количество воды, увеличивая влажность и уменьшая комфортность

Вентиляция помещений бассейна выполняет две основные функции:

• поддержание оптимальных показаний влажности;
• обеспечение воздухообмена согласно санитарно-гигиенических норм.

Открытая поверхность воды и мокрые ходовые дорожки испаряют водяные пары, значительно увеличивая влажность. В помещении с повышенной влажностью человеку не комфортно, он ощущает излишнюю духоту и утомительную тяжесть.

Отрицательное влияние также имеет загрязненный воздух бассейна с микропримесями хлора из воды и углекислого газа, выдыхаемого посетителями.

Вентиляция бассейнов обеспечивает приток чистого воздуха, удаление вредных микроорганизмов и стабилизацию влажности в пределах нормативных показателей

Проектирование бассейна частного дома

В современном домостроении в последнее время стало очень популярным сооружение плавательных бассейнов закрытого типа. Бассейн в коттедже или частном доме устраивается согласно подготовленного в индивидуальном порядке проекта.

Чаще всего для него отводят помещение на первом этаже. Предпочтение отдается вариантам с площадью водной поверхности 18-50 м² и глубиной приблизительно от 1,2 до 2,0 м. По периметру резервуара устраиваются дорожки и места для отдыха. Основным требованием к проектам частного бассейна есть безопасность и комфорт людей.

Схема воздухообмена в бассейне частного дома выполняется согласно проекта, в котором учтены площадь ванны, тип и мощность системы отопления (+)

Такие бассейны чаще всего рассчитываются на 2-5 человек. По способу использования частный бассейн может быть постоянным или сезонным. Если резервуаром бассейна не пользуются, его зашторивают специальной конструкцией.

Для частного плавательного бассейна рекомендовано соблюдение следующих рабочих параметров:

• водный температурный режим +26-29°С;
• воздушный температурный режим +27-32°С;
• значение относительной влажности в летний период 65%;
• значение относительной влажности в зимний период 50%;
• подвижность воздуха около 0,2 м/с.

Для предотвращения застоя воздуха в зале бассейна мощность вытяжного агрегата должна превышать мощность приточных установок на половину кратного обмена.

Чтобы система вентиляции выполняла свое предназначение, ее сооружают, учитывая габариты помещения, площадь, предполагаемый температурный режим, количество людей и скорость испарения влаги.

Проект бассейна закрытого типа обязательно включает вентиляционную систему, т.к. поставку свежего воздуха и поддержку комфортных параметров среды может осуществлять только она

Составление проекта частного бассейна проводится согласно разработанных стандартов СНиП 2.08.02–89 СП “Проектирование бассейнов”.

Последовательность проектирования вентиляции осуществляется в таком порядке:

1. Расчет влагопоступления и теплопотерь.
2. Выбор схемы вентиляции и осушения.
3. Расчет предполагаемого воздухообмена.
4. Подбор оборудования и трассировка воздуховодов.
5. Аэродинамические и гидравлические расчеты.
6. Оформление чертежей.
7. Составление спецификации на оборудование и материалы.

Учитывая перечисленные параметры, осуществляется подбор оборудования нужной мощности. В случае неправильной организации вентиляционной системы на всех горизонтальных и вертикальных конструкциях бассейна, свободных от воды, будет формироваться конденсат.

Итог образования конденсата спровоцирует гниение деревянных элементов, коррозию металла и образование плесени на поверхности и в швах между элементами облицовки.

Подготовка проекта обеспечивает проведение точного и согласованного монтажа и дает информацию для правильной эксплуатации бассейна. В случае допущения ошибок во время монтажа вентиляции всегда есть возможность произвести правильный перерасчет и установку системы.

Система вентиляции дополнена канальными осушителями, производящими забор свежей порции воздуха за пределами бассейна. Излишек воздушной массы отводится вытяжными устройствами (+)

Способы контроля влажности

Методом регулирования и контроля показателей влажности является осушение всего объема внутреннего воздуха бассейна посредством устройства приточно-вытяжной вентиляции, установкой осушителя воздуха или комбинацией этих двух систем.

Метод #1 – использование осушителей воздуха

Проблема повышенной влажности в бассейне частично решается посредством специальных осушителей воздуха. Выбор этого оборудования осуществляется согласно объема помещения. Осушительные приборы за 1 час работы пропускают троекратный объем находящейся в помещении увлажненной воздушной массы.

Определяем оптимальную относительную влажность бассейна в частном доме для выбора необходимых характеристик осушителя

Подбор осушителей осуществляется по параметрам, необходимым для данного объекта. Действие осушителей базируется на проведении сгущения водяного пара. Некоторые модели комплектуются устройством притока свежего воздуха.

Осушители по назначению разделяются на типа:

1. Бытовые. Эти компактные установки удаляют влагу с небольших площадей, располагаются на стенах, полу или скрытым способом.
2. Промышленные. Это высокотехнологичные системы, обрабатывающие большие объемы воздуха.

По способу монтажа устройства бывают настенные (напольные) или канальные, монтируемые внутри воздуховодов.

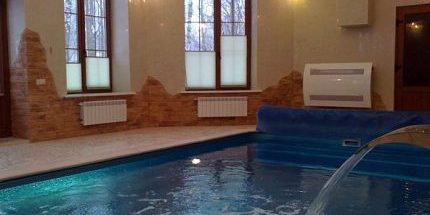

Применение настенные осушителей не получило особого распространения в виду шумности работы агрегата, несоответствие дизайна, значительной стоимости и необходимости обслуживания. Осушители канального типа работают более бесшумно, не искажают дизайн, но имеют приличную стоимость.

Нужен ли в бассейне осушитель воздуха настенного типа или необходимо установить канальный вариант выбирает хозяин дома

В основном существующие системы осушения не подают в помещение свежий воздух и не убирают отработанный. Решать проблему повышенной влажности и воздухообмена бассейна посредством приборов осушения возможно только частично.

Полностью обеспечить необходимый уровень влажности бассейна можно, используя осушители в комплексе с другими типами вентиляции.

Настенные осушители могут понижать уровень влажности в закрытом помещении, но они не способны поставлять свежий воздух (+)

Метод #2 – организация полноценной вентиляции

Самым распространенным способом поддержания оптимальных значений влажности и качества воздуха бассейна есть приточно-вытяжная вентиляция. Эта система включает вентиляционную установку, сеть воздуховодов и распределительных устройств.

Вентиляционная установка в свою очередь содержит такие элементы, как воздушный фильтр, вентилятор, нагреватель, рекуператор и систему автоматики.

В систему при очень жаркой погоде добавляются охладители воздуха и автономные осушители. Применение рекуперации воздушной массы в системе вентиляции является экономически целесообразной, так как дает возможность использовать удаляемый воздух для подогрева приточного.

Система вентиляции принудительного побуждения удаляет неприятные запахи, возникающие в бассейне при повышенной влажности. Установка приточно-вытяжной системы эффективна при небольшой площади бассейна и не интенсивной эксплуатации.

Приточно-вытяжные установки для вентиляции бассейна наиболее эффективны в зимний период (+)

Этот метод вентиляции не может гарантировать нужный уровень влажности в течении года. Система идеальна зимой, она заменяет влажный воздух бассейна на сухой с улицы.

Летом влажность атмосферного воздуха повышенная, поэтому его перемещение приточно-вытяжной вентиляцией в бассейн не дает должного эффекта.

Методы организации вентилирования бассейнов

Предотвратить испарение воды с водной поверхности бассейна практически невозможно. Можно несколько понизить уровень влажности и сократить расходы на вентилирование применением специальных непроницаемых покрытий для водной поверхности.

Если во время эксплуатации уменьшить температуру воды и увеличить температуру воздуха, то испарение води с бассейна уменьшится.

Также предотвратить избыточное испарение можно, не нарушая приточных и вытяжных потоков воздуха. Для наиболее эффективного воздухообмена и вентиляции бассейнов наиболее рациональным и действенным есть применение систем и оборудования, специализированно выпускаемых для нужд искусственных водоемов.

Приточно-вытяжная вентиляция

Хорошую вентиляцию в помещении бассейна обеспечивает специально спроектированная вентиляция на базе приточно-вытяжных установок с рекуперацией воздуха. Такая система производит забор части воздуха с улицы и смешивает ее с частью имеющегося в помещении.

После подогрева смешанный воздушный поток поставляется в бассейн. За счет подмешивания к свежей части теплой порции воздуха, находящегося в бассейне, сокращаются затраты энергии на достижение требующейся температуры.

С помощью приточно-вытяжной схемы снижается до нормативной влажность и устраняются неприятные диффузии. Благодаря подмесу “уличного” воздуха, сокращается доля взвешенных частиц, негативно воздействующих на дыхательные каналы людей и в целом на здоровье.

В приточно-вытяжных устройствах никогда не смешиваются встречные потоки. Приточные решетки устанавливают на разных уровнях с вытяжными отсосами.

Преимущества приточно-вытяжной системы вентиляции с рекуператором состоит в высоком энергосбережении

Системы вентиляции такого типа очень эффективны в бассейнах с небольшой площадью зеркала воды и не очень интенсивным режимом эксплуатации. Вариант отличается экономичностью, но не всегда гарантирует комфортный уровень влажности.

Принцип действия системы заключается в осуществлении обмена влажного воздуха из бассейна на более сухой из внешней среды. Для большей экономии электроэнергии система оборудуется частотными регуляторами. С их помощью снижается производительность системы в зависимости от необходимости вентилирования.

С помощью приточно-вытяжных систем обеспечивается интенсивный воздухообмен на протяжении года, хотя в летний период она менее эффективна ввиду повышенной атмосферной влажности. Этот метод способен осушать воздух в 98% случаях.

Преимуществом признано наличие оптимальных параметров, возможность регулирования производительности, большой поток свежего воздуха и хорошая энергоэффективность. К недостаткам можно отнести возможность кратковременного превышения показателя расчетной влажности в летний период.

Комбинация вентиляционной установки и осушителя

Применение осушения воздуха и использование принудительных приборов вентиляции по отдельности не могут гарантировать должного эффекта, поэтому на практике их совмещают. При комбинации осушителей воздуха с минимальным воздухообменом вентиляционных установок можно легко получить оптимальную влажность в бассейне.

Отопление, осушение воздуха и вентиляция бассейнов в комплексе приносит максимально полезный результат. Однако вместо разрозненных систем, собранных в комплекс, лучше установить систему кондиционирования, в одиночку справляющуюся с перечисленными функциями

Устройства приточно-вытяжной вентиляции доукомплектовываются настенными или кассетными осушителями. Настенные варианты находятся в помещении бассейна, а осушители канального типа размещаются в подсобных помещениях. Целесообразно использование одновременно двух приборов осушения.

В этом случае вентиляция осуществляется в таком порядке: посредством приточного вентилятора воздух подается в канальный осушитель, смешивается с рециркуляционным, затем осушается и подается в помещение. Удаление воздуха происходит через вытяжной вентилятор из верхней зоны.

Такой принудительный тип воздухообмена с осушителем наиболее целесообразно использовать в частных бассейнах коттеджей, в отелях или учебных заведениях. Канальные осушители используют при водном зеркале более 50 м².

Преимуществом способа есть минимальная стоимость, простота монтажа и эксплуатации. Недостатком является обеспечение только санитарно-гигиенической нормы свежего воздуха, высокая температура помещения, а также повышенный расход электроэнергии летом.

Для обработки бассейна бывает недостаточно установки только приточно-вытяжной вентиляции. Она лишь частично удаляет излишек влажности. Хорошие результаты система способна показать в тандеме с осушителями воздуха (+)

Симбиоз вентиляции, осушителя и кондиционирующих систем

Самым энергоэффективным методом снижения влажности в бассейне есть установка универсальных климатических систем, являющихся совмещением элементов осушения воздуха, вентиляции и кондиционирования.

В этом случае работа приточно-вытяжной вентиляции стандартная. Система дополняется секциями охлаждения и автономными осушителями.

Симбиоз осушителя воздуха и механической приточно-вытяжной вентиляции гарантирует наиболее оптимальное вентилирование бассейна (+)

Основная нагрузка ложится на приточно-вытяжную вентиляцию. При повышенной влажности и в пиковые периоды включаются в работу элементы систем осушения и кондиционирования. Зимой влажность регулирует осушитель воздуха, а система вентиляции осуществляет необходимый воздухообмен.

Сегодня потребителю предлагаются высокотехнологичные агрегаты с объединением всех трех функций, то есть вентиляция, осушение, кондиционирование. Такие инновационные установки укомплектовываются двухступенчатыми утилизаторами тепла, встроенными осушителями с тепловым насосом и встроенной системой автоматики.

Наличие автоматики позволяет подобрать наиболее оптимальный режим обработки воздуха. Преимуществом системы есть наличие максимальной энергоэффективности и гарантия соблюдения необходимых параметров влажности бассейна круглый год. Комплекс имеет высокую первоначальную стоимость.

Монтаж климатических комплексов

В бассейнах с площадью водной поверхности более 50 м² применяются для целей воздухообмена и вентилирования современные климатические комплексы. Эти многофункциональные агрегаты предназначены для поддержания микроклимата в заданных режимах в течении круглого года.

Они способны проводить очистку, осушение и нагрев воздушных масс помещения. Эти агрегаты модульного типа поставляются полностью готовыми к монтажу.

Комплекс состоит из таких элементов:

• приточные и вытяжные вентиляторы;
• рекуператор;
• осушитель;
• калорифер;
• фильтр;
• воздушные клапаны;
• блок управления.

Комплектация индивидуальная и может изменяться по предпочтениям заказчикам. Такой комплекс работает в разных режимах.

Его датчики реагируют на изменения параметров воздуха и агрегат автоматически меняет режим работы на более подходящий. Такие климатические комплексы отличаются внушительными габаритами, поэтому для их монтажа необходимо выделять специальное помещение.

Климатический комплекс является мощной установкой с внушительными габаритами и расширенным функционалом

Такая мощная климатическая установка способна поддерживать необходимый микроклимат в помещениях с большой площадью.

Применение этого климатического комплекса может заменить отопительные приборы, осушители, приточно-вытяжные установки во всем помещении. Комплексы такого типа часто устанавливаются в коттеджах, частных домах, лечебных и спортивных бассейнах.

Выводы и полезное видео по теме

Ролик об устройстве приточной вентиляции бассейна загородного дома:

Для безопасного и комфортного использования бассейнов закрытого типа в частных домах в первую очередь нужно поддерживать необходимые параметры влажности и воздухообмена. Это осуществляется путем осушения воздуха и организации качественной системы вентиляции.

Выбор наиболее оптимального способа устройства воздухообмена осуществляются индивидуально в соответствии с техническими параметрами помещения бассейна и личными приоритетами.

Есть, что дополнить, или возникли вопросы по организации вентиляции бассейна? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом обустройства вентсистемы . Форма для связи находится в нижнем блоке.

08 апреля 2018ВентиляцияВентиляция бассейна в частном доме —>

Сегодня рассмотрим, как работает вентиляция в бассейне, как в принципе организовать воздухообмен и что для этого нужно. Почему она эффективнее и дешевле осушителя.

Содержание

1. Когда нужна система вентиляции в бассейне?2. Как вентиляцией удалять влагу? Принцип работы3. Сколько стоит вентиляция в бассейне «под ключ»?4. Нормы воздухообмена в бассейне5. Сколько воздуха нужно для вентиляции бассейна?6. Расчет вентиляции бассейна (с примером)7. Схемы вентиляции частного бассейна8. Рекуператор для бассейна. Почему не нужен?9. Вентиляционная установка для бассейна10. Проектирование вентиляции бассейна

Вентиляция в бассейне решает 3 задачи: подает воздух для дыхания, удаляет влагу и запахи. Осушитель только убирает влагу, а воздух остается затхлым. Но:

Осушитель для бассейна с зеркалом 15 м² обойдется дешевле вентиляции. Все дело в стартовой цене. Начальная стоимость любой адекватной системы вентиляции: 300 000 руб. «под ключ». Осушитель для бассейна 15 м² – тот же Danvex DEH-600 обойдется дешевле – 170 000р. Выгодно!

Вентиляция в бассейне с зеркалом воды > 25 м² будет дешевле и эффективнее осушителя. Если зеркало воды меньше 25 м² — ставим осушитель.

Мы просто продуваем помещение бассейна увеличенным объемом воздуха. Если для дыхания в бассейне нужно 80 м³/ч воздуха на 1 человека, то для удаления влаги примерно в 4 раза больше. Стоимость вентиляционных установок и монтажных работ от этого изменяется незначительно.

Приточная установка забирает сухой воздух с улицы, нагревает его и подает в бассейн. Вытяжная установка удаляет влажный воздух прямо над чашей бассейна.

Вентиляционные установки для бассейнов работают в 2 режимах — Лето и Зима.

Лето. Летом воздух на улице теплый и влажный, поэтому подается в помещение бассейна без нагревания. Содержание влаги летом очень большое — 12,8 г/кг. Поэтому, чтобы удалить влагу из бассейна и без того влажным уличным воздухом приходится продувать помещение бассейна большим объемом воздуха, т.е. брать не качеством, а количеством.

Зима. Ситуация обратная. Воздух на улице холодный, и его нужно нагревать для подачи в бассейн, но вот что главное – он очень сухой. Его влагосодержание всего 0,39 г/кг, т.е. в 32 раза суше, чем воздух летом, а значит и количество такого воздуха для осушения бассейна нужно в несколько раз меньше.

Например, для осушения воздуха вентиляцией в бассейне с площадью воды 25 м², летом нужно примерно 3000 м³/ч воздуха, а зимой — всего 400 м³/ч., что в 7,5 раз меньше.

Осушитель воздуха не учитывает сезонность и работает одинаково летом и зимой.

Компанию дают разную стоимость. В таблице ниже я привел оптимальную стоимость по рынку. Я проектировщик и зарабатываю с проектирования. Выкладываю стоимости не с целью прессинга монтажных компаний, а с целью, чтобы мои Заказчики понимали порядок цен.

Дело в том, что стоимость приточных и вытяжных установок практически не зависит от размера бассейна. Основной ценник лежит в разветвленности сети воздуховодов и стоимость монтажных работ.

Площадь зеркала воды
Стоимость	15 м2	21 м2	28 м2	35 м2	40 м2
Оборудование	180 000	220 000	230 000	250 000	280 000
Материалы	110 000	140 000	160 000	190 000	210 000
Работы	70 000	80 000	80 000	110 000	140 000
Итого	370 000	440 000	470 000	550 000	630 000

На рынке более 20 марок вентиляционного оборудования с разной стоимостью. В таблице посчитана сама простая и эффективная система вентиляции бассейна на базе оборудования NED и Breezart. Без проекта Вы не сможете узнать точную стоимость, а монтажники не смогут собрать систему.

Вы можете заказать проект или проконсультироваться у меня +7-963-729-71-20.

Стоимость проекта от 25 000 до 36 000 рублей.

Cравнение с осушителями: в бассейнах с зеркалом воды 25 м² осушитель на 20% дешевле системы вентиляции. А в бассейнах с зеркалом 35 м² и более – стоимость осушителя и вентиляции одинакова,но функционал осушителя значительно меньше.

Главный норматив по бассейнам СП 310.1325800.2017

Рассмотрю самые важные требования:

1.  В помещении круглый год нужно поддерживать 30 ^оС, т.к. люди ходят раздетые, поэтому температура приточного воздуха рассчитывается не на 23 ^оС, как в обычных помещениях, а на 30 ^оС.

2.  Относительная влажность воздуха не более 55-65%. В бассейнах в деревянных домах влажность воздуха должна быть не более 45%. Изменение влажности хотя бы на 5% требует изменение объемов воздуха на 35%, поэтому влажность для расчета вентиляции бассейна – самый важный показатель.

3.  Подвижность воздуха 0,2 м/с. Поэтому в бассейне всегда очень большие вентиляционные решетки. Скорость из решеток должна быть минимальной, чтобы люди не простудились.

4.  Вытяжки больше чем притока. В залах для бассейнов объем приточного воздуха на 10% больше объема вытяжного. Это сделано, чтобы влажный воздух не выбивался в смежные помещения.

Более подробно нормативные требования я разбирал в этой статье.

Расход воздуха для вентиляции бассейна рассчитывается в зависимости от влаговыделений т.е. количества влаги выделяемой от зеркала воды.

Объем избыточной влаги зависит от региона строительства, наличия осушителя, площади чаши (площадь зеркала воды), коэффициента интенсивности испарения (Δßb). Серьёзным образом на расход воздуха влияют аттракционы: водяные горки, противоток, массажер, подводные струи, фонтаны и гейзеры.

Разберу расчет вентиляции на примере бассейна 23 м²

Бассейн 6,9х3,4м в коттедже	Производительность вентиляции бассейна 23 м2 в зависимости от условий:
С противотоком, подводными струями (без осушителя) в  г. Москва	С противотоком, подводными струями (с осушителем) в  г. Москва	С гейзером и фонтаном (без осушителя) в  г. Москва	С противотоком, подводными струями (без осушителя) в  г. Самара	С гейзером и фонтаном (без осушителя) в  г. Самара
Приток	1540 м3/ч	770 м3/ч	1030 м3/ч	1390 м3/ч	940 м3/ч
Вытяжка	1710 м3/ч	860 м3/ч	1150 м3/ч	1550 м3/ч	1040 м3/ч
Осушитель	—	117 л/сут.	—

Как видим, объем воздуха для одного и того же бассейна 23 м² для разных условий разный, поэтому онлайн-калькуляторы не могут учесть все показатели и считают с запасом. Например, система противотока в бассейне увеличивает размер вентиляционного оборудования на 33%, а установка водяной горки — на 50%!

Для точного расчета Вашего бассейна советую разрабатывать проект вентиляции и не жалеть 25-40 тысяч рублей. Для проектирования потребуются архитектурные планы в DWG (AutoCAD).

Подача воздуха из пола в бассейне

В интернете есть картинка, где воздух в бассейн подается из пола, а в техническом этаже стоит вентиляционная установка. Мне приходится объяснять своим Заказчикам, что на практике так сделать невозможно:

•  Невозможно пробить отверстия такого размера, что бы скорость воздуха из них была меньше 0,5 м/с, а при большей скорости будут сквозняки и дискомфорт.•  Расход воздуха в бассейне очень большой – придется пробить 5-6 отверстий 600х100 в плите перекрытия, на которую опирается чаша. Довольно проблематично.•  В зоне окон размещаются конвектора отопления и подводка труб. Придется заказывать конвектора индивидуального изготовления, что долго и дорого.

В итоге:в частных бассейнах от такой схемы отказываются в 90% случаев. В коммерческих бассейнах такая схема подачи воздуха используется часто, но предусматривается на этапе конструктива здания, где чаша представляет собой отдельный монолит.

Все схемы поддержания микроклимата сводятся к комбинированию вентиляции и осушителя. Это и есть комбинированный метод осушения.

Существуют 3 варианта:

•  приточная и вытяжная установки (раздельные);•  приточно-вытяжная установка (единая) с обводным каналом; •  приточно-вытяжная установка (единая) с рекуператором.

Все 3 варианта комбинируются с осушителем и получаем еще 3 схемы:

•  приточная и вытяжная установки  (раздельные) c осушителем;•  приточно-вытяжная установка (единая) с обводным каналом и осушителем; •  приточно-вытяжная установка (единая) с рекуператором и осушителем.

Давайте разбираться, но забегая вперед скажу:

Правильная схема вентиляции и осушения для частного бассейна – всего одна. Самая первая. Осушители воздуха – дорогие и бестолковые. А рекуперация и обводной канал подходят только для крупных коммерческих бассейнов.

Разберем каждое оборудование по порядку, и все станет понятно.

Рекуператор – секция в приточно-вытяжной установке, которая экономит 50% тепла на нагрев приточного воздуха зимой.

На улице зимой холодно, поэтому для подачи воздуха в бассейн его нужно нагреть. Нагревать можно водой или электричеством, но это всегда дополнительные затраты. Заказчик хочет сэкономить на эксплуатации и правильно делает, но в бассейнах рекуператор не нужен и даже вреден.

Вот почему:

Зимой на улице воздух холодный, но очень сухой, поэтому для осушения бассейна его нужно очень мало – в 7 раз меньше чем летом. Остается только нагреть. В итоге объемы воздуха для осушения бассейна зимой совсем мизерные от 350 до 500 м³/ч, а для окупаемости рекуператора требуется минимум 1500 м³/ч.

Рекуператор нужен в бассейнах с зеркалом воды как минимум 80 м².

an>Зимой приточная установка будет снижать обороты, а нагреватель воздуха будет работать на минимуме. Получается, что экономить просто нечего. Летом установка будет увеличивать подачу воздуха, но нагреватель работать не будет.

С установкой рекуператора в бассейне мы получаем большую проблему.

Рекуператор в бассейне постоянно обмерзает и течет конденсат.Из-за того, что вытяжной воздух влажный, а приточный с улицы очень холодный, стенки рекуператора сильно охлаждаются. Влажный вытяжной воздух конденсируется на холодных стенках рекуператора т.е. из воздуха выпадает влага. В итоге осенью и весной из установки постоянно течет конденсат. А когда наступают холода, влага на стенках рекуператора замерзает и оборудование постоянно включает режим оттайки.

Вывод:Рекуператор в вентиляции бассейна просто не нужен. Объем приточного воздуха зимой слишком маленький чтобы экономить тепло, а вытяжной воздух слишком влажный, что приведет к конденсации его на стенках рекуператора и последующему обмерзанию.

Если вы действительно хотите экономить тепло в системе вентиляции, предусмотрите жалюзи для закрытия зеркала воды в нерабочее время. Так Вы сможете снизить влаговыделения бассейна, а значит уменьшить объем воздуха и потребление системы вентиляции на 70%.

Для бассейнов мы используем обычные раздельные приточные и вытяжные установки. В этом случае у нас появляется возможность более гибко подойти к размещению оборудования. Раздельные установки занимают значительно меньше места, чем системы с рекуператором. Могут располагаться в разных помещениях, например, на чердаке, в подвале и даже в подвесном потолке самого бассейна. Приточная установка, работая в 2 режимах, подает летом 3000 м³/ч, а зимой нагревает и подает всего 400 м³/ч. Вытяжная установка выбрасывает влажный воздух на улицу, а нагревающий кабель на уличных решетках защищает их от образования сосулек.

Это самая простая и самая эффективная схема вентиляции.Для нагрева 400 м³/ч воздуха нужно всего 7,5 кВт тепловой энергии от котла (не путать с электропотреблением) и это при -25 ^оС на улице.

Компании-поставщики будут убеждать Вас купить дорогие приточно-вытяжные установки для бассейнов, которые в 90% случаев вообще не нужны. Как только Вы говорите «бассейн» — у них в голове сразу «установки для бассейнов». А зачем нужна такая установка — они не могут объяснить.

Компании Свегон и Менерга предлагают оборудование от 600 000 рублей. На 100% частных бассейнов они не нужны, а в 90% коммерческих бассейнов используются 2 раздельные установки, одна из которых с осушителем, а вторая без.

В проектах на бассейны в частных домах мы используем обычные приточные и вытяжные установки компаний NED, Breezart, Systemair, Ventmachine. Установки проектируем подвесные, канального типа в шумоизолированном корпусе с полным комплектом автоматики.

В проекте выполняю: — аэродинамический расчет системы; — расчет влаги от бассейна по методике АВОК; — расчет воздухообмена бассейна.

Состав проекта вентиляции бассейна:

Проектирую строго по ГОСТ 21.602-2016. Расчеты воздухообмена бассейна выполняю по методике Р НП «АВОК» 7.5-2012.

Состав проекта стандартный: — Общие данные, — планы системы вентиляции с указанием размеров воздуховодов, решеток, марки оборудования и характеристик,  — схемы систем вентиляции; — спецификация оборудования изделий и материалов.

Остались вопросы?

  +7-963-729-71-20 WhatssApp proekt@hvac-life.ru

Наличие в доме крытого водоема требует обустройства системы выведения водного конденсата за пределы постройки. Правильная вентиляция бассейна позволяет повысить износостойкость конструкции дома. Ее создание требует учета множества составляющих. С прочтением данной статьи читатель узнает об основных способах поддержания нужного микроклимата в бассейне, правилах проектирования и расчета системы влаговыведения.

Для чего в бассейнах нужно снижать уровень влажности

В комнате, где расположен бассейн, всегда присутствует переизбыток влаги. Молекулы воды постоянно испаряются, этот физический процесс невозможно остановить. Частицы попадают на стены, потолок, окна, элементы декора, конденсируются на поверхности с более низкой температурой.

Высокая влажность создает определенные проблемы для жильцов.

1. Дискомфорт. Находиться в комнате становится некомфортно: люди могут испытывать недостаток кислорода, становится сложно дышать. В этом случае нахождение и купание в бассейне не принесет расслабления и приятных эмоций. Окна будут запотевать, верхняя одежда – становиться влажной.
2. Порча предметов интерьера и техники. Влага будет оседать на различных вещах, включая электрооборудование, выводя его из строя.
3. Коррозия. Все металлические конструкции, имеющиеся в помещении, быстро покрываются ржавчиной и разрушаются.
4. Быстрый износ материалов отделки комнаты. Из-за конденсата постепенно тускнеет краска, возникают пятна. Штукатурка начинает вздуваться и разрушаться.
5. Размножение болезнетворных бактерий и грибка. Тепло вместе с высокой влажностью ведет к активному распространению плесневелых грибков, появлению микроорганизмов, вредных для здоровья.

Вентиляция бассейна в коттедже решает все эти проблемы естественным образом. Выведение лишней влаги повышает срок службы всей конструкции дома, внутренней отделки помещения и способствует поддержанию здоровья жильцов.

Требования к микроклимату

Российскими органами власти принята совокупность строительных норм, согласно которым возможно создание бассейнов в частных домах. Подробно с ними можно ознакомиться в 3-м разделе СНиП «Об общественных зданиях и сооружениях» и, конкретно, в справочном пособии «Проектирование бассейнов».

Основном приоритетом системы влаго- и воздуховыведения в помещениях с водными резервуарами является поддержание допустимого уровня влажности внутренней среды. В совокупности с другими факторами, она должна решать и задачи по выведению теплоизбытков в нужном объеме.

Основные требования приведены в нижеследующей таблице.

Требования к вентиляции бассейна

Предельно допустимый уровень влажности составляет 65%.

Вентиляция в помещении с бассейном должна не допускать формирования застойных зон, откуда влага не будет выводиться.

Виды вентиляционных систем бассейна в частном доме

Ниже описаны два самые распространенные вентиляционные установки:

• приточно-вытяжная;
• с разделением воздушных потоков.

Приточно-вытяжная вентиляция

Приточно-вытяжная система вентиляции для бассейна позволяет равномерно выводить воздух, насыщенный влагой, углекислым газом, хлором и другими вредными для здоровья веществами, и заменить их свежим потоком воздуха. Возможность образования сквозняков исключается.

В условиях российского климата целесообразна покупка дополнительного оборудования – рекуператора тепла, который способствует уменьшению энергопотребления более чем на 50%. Рекуператор использует имеющееся тепло во влаге и газах для обогрева холодных масс воздуха извне.

Система состоит из следующих деталей:

• вентилятора для втягивания и вытягивания воздуха;
• клапана, не позволяющего холодным массам попасть в помещение после отключения техники;
• рекуператора;
• осушителя воздуха.

Некоторые модели также оснащаются фильтрами для очистки поступающих масс.

Схема такой вентиляционной системы изображена на рисунке:

Монтаж несложен, подходит даже для комнат с небольшой площадью. Эта вентиляция не связана с домовой системой воздуховыведения, что облегчает установку. Все оборудование располагается в одном блоке. Рекуператор позволяет достаточно быстро окупить расходы на закупку техники.

Вентиляция с разделением потоков воздуха

Она несколько сложнее, поскольку притоком и оттоком воздушных масс занимаются разные компоненты системы.

Подача свежего и удаление воздуха, напитанного влагой и газами, происходит одновременно. Это возможно за счет использования нескольких вентиляторов и устройства для забора использованного воздуха.

Монтаж такой системы вентилирования должен производиться на этапе строительства помещения для бассейна. Она отличается более крупными габаритами, подходит для комнат с большой площадью и объемом резервуара для воды.

Состоит из следующих компонентов:

• устройство для сбора использованных газов. Обычно располагается на потолке по центру помещения. Оборудовано вытяжными вентиляторами и клапаном, не пропускающим холодный воздух при выключении техники;
• набор вентиляторов, обеспечивающих поступление свежего воздуха;
• фильтр для очистки поступающих масс;
• обогреватель для их нагрева;

Система управляется автоматическим блоком, который поддерживает поступление стабильного объема воздуха нужной температуры. На рисунке представлена данная система вентиляции:

Сейчас набирают популярность кондиционеры для бассейнов – это полностью автоматизированные устройства, поддерживающие микроклимат в помещениях в нескольких режимах:

• прогрев: встроенное тепловое оборудование прогревает воздух до необходимого значения;
• осушение. Воздух, поступающий в насос, охлаждается, влага конденсируется и собирается в специальную емкость. Осушенная воздушная масса оказывается в теплообменнике и вскоре подается в комнату;
• подача свежего воздуха извне. Он фильтруется и прогревается до заданной температуры.

Кондиционеры воздуха для бассейна позволяют значительно улучшить и автоматизировать систему вентилирования или и вовсе ее заменить.

Что необходимо учесть при планировании

В ходе создания проекта воздухообмена в бассейне необходимо учесть различные факторы и показатели. Первым делом следует проанализировать саму конструкцию помещения, где располагается резервуар: все характеристики, качество и особенности отделочных материалов. При необходимости нужно включить дополнительное оборудование для осушения воздуха, чтобы упредить быстрый износ конструкции. Важно не допустить скопления конденсата, особенно на поверхности шахты вентиляции.

Для последующего расчета потребуются выяснить значения следующих показателей:

• размер всего помещения;
• средняя посещаемость комнаты (количество людей, бывающих в бассейне);
• совокупный размер водного пространства;
• температура воды и воздуха;
• средняя температура зимой и летом на улице;
• температура воздуха непосредственно под потолком.

Последний пункт оправдан по причине того, что теплый воздух всегда стремится наверх.

Расчет проекта

Расчет производится с помощью специальных формул, которые позволят определить кратность воздухообмена и другие ключевые показатели в конкретной ситуации.

Помимо выше указанных показателей следует учесть уровень тепла и влаги от купающихся людей, солнечного воздействия, непосредственно поверхности воды.

Расчет вентиляции бассейна:

1. Формула для определения воздухообмена.W=e×F×Pb – PL, где: • е – коэффициент испарения; • F – совокупный размер водной поверхности (в квадратных метрах); • Pb – уровень давления водяных паров в насыщенном влагой воздухе заданной температуры (в барах) • PL – уровень давления паров воды с учетом заданной температуры и нужной влажности (в барах).

2. Формула для определения показателя расхода воздуха. По массе: mL=GW×XB – XN, По объему: L=GWr×XB – XN, где: • GW – совокупный объем испарений влаги в помещении (граммов в час); • XB – уровень влаги в комнате с бассейном (граммов на килограмм); • XN – уровень влаги за пределами комнаты с бассейном (граммов на килограмм); • r – плотность воздуха при нужной температуре (килограмм на кубометр)

При последующем монтаже системы влаго- и воздуховыведения данные показатели учитываются – это позволяет повысить износостойкость всего дома и снизить эксплуатационные расходы.

Подводя итоги

Вентиляция в бассейне частного дома – сложная система, при проектировании которой необходим расчет различных формул, знание правильных схем и особенностей воздействия влаги на материалы. Часто жильцы заказывают помощь в специализированных фирмах, однако все можно сделать своими руками. Приведенная выше информация позволит читателю самостоятельно провести всю работу по созданию проекта для своего бассейна, учесть все особенности своей ситуации и упредить лишние расходы.

</ul></ul></ul></ul>

Даже незначительные по размеру бассейны — источники повышенной влажности, которая способствует образованию плесени и грибка. А это уже серьезно, ибо они не только портят отделку и стены помещения, постепенно разрушая здание, но и не лучшим образом отображаются на здоровье людей, так как часто являются основой инфекционных и аллергических заболеваний. Вот поэтому искусственные водоемы относятся к числу тех объектов, которые не могут обходиться без вентиляции. Наличие ее желательно предусмотреть в процессе проектирования бассейна. Так, какие требования к системам вентиляции в частных водоемах для купания и нюансы их установки? Давайте рассмотрим.

Главное — нормальный микроклимат

Системы воздухообмена в бассейнах приватного жилища обладают несколькими отличиями от обыкновенной вентиляции.

Основная особенность состоит в том, что на расчетные параметры установки значительное влияние оказывают показатели температуры воды и воздуха.

Это и положено в принципы отличия вентиляции в помещениях с бассейном и без него, основные из которых заключаются:

• в расположении вытяжных отверстий – поскольку влажный воздух легче, чем сухой, и так как он скапливается наверху, под потолком, поэтому отверстия для его удаления должны находиться именно там;
• в надлежащем регулировании движения воздуха – интенсивность его перемещения над водой приведет к тому, что купающийся в водоеме человек, начнет мерзнуть, а при ослаблении или отсутствии такового – обусловит накопление пара над водой, а, значит, — и духоте;
• в обязательном подогреве подаваемого в помещение воздуха – особенно важно не допускать падения температуры и наличие сквозняков в зимнее время, ведь холодные потоки могут стать причиной простудных заболеваний у любителей купаться.

Главное в обустройстве вентиляции в частном водоеме (примеры расчета вентиляции бассейна в частном доме или коттедже чуть ниже) – сделать так, чтобы человеку было комфортно находиться там раздетым.

Схема вентиляции бассейна

Основной принцип построения вентиляции искусственной купели такой:

• отработанный воздух, как уже отмечалось выше, удаляется из верхней зоны;
• входящий, обладая более высокой температурой и низкой относительной влажностью, направляется по периметру помещения вдоль стен и окон.

Такой порядок вентиляции дает возможность обеспечить действенное избавление от влажного воздуха и надлежащее поддержание температуры возле стен (она должна быть выше показателя точки росы).

ВАЖНО! Если бассейн оборудован стеклянной кровлей, то часть приточного воздуха должна подаваться настилающей струей вдоль нее, а удаляться с противоположной стороны, чтобы обеспечить повышение температуры остекленной поверхности в период холодов и охлаждение ее в жару.

Но для поддержания надлежащей влажности недостаточно правильно спроектировать вентиляцию, надо еще определиться с температурой воды и воздуха, который напрямую связаны с ней. К примеру, понижение температуры воздуха лишь на 1 градус, увеличивает влажность на 3,5 процента.

Поэтому убавить влажность в помещении можно и без вентиляции. Для этого просто надо накрывать чашу водоема пленкой, когда в нем не купаются.

А вот объем воздуха, который поступает в это помещение, должен быть на допустимом санитарными нормами уровне. На сегодня этот показатель соответствует 80 м3/час на человека.

О системах воздухообмена

Приток чистого и удаление отработанного воздуха в бассейнах осуществляется при помощи специально оборудованной вентиляции. На сегодня предусмотрено два варианта организации этого процесса:

• работающие автономно отдельные приточная и вытяжная системы;
• единая приточно-вытяжная установка.

Приточная вентиляция

Устройство для такого способа аэрации воздуха устанавливается главным образом во время общих строительных работ по оборудованию водоема.

Основной его элемент – вентилятор, встроенный в вытяжные каналы. Забор воздуха осуществляется при помощи таких приспособлений:

• устройства для притока воздуха, оборудованного клапаном, препятствующего протоку в помещение холодного воздуха в зимний период, когда оно не работает;
• воздухоочистительного фильтра;
• нагревателя воздуха;
• заборного вентилятора;
• блока для поддержания температурного уровня и объема заборного воздуха.

ОСОБЕННОСТЬ! Приточная вентиляция подает в помещение свежий воздух. Причем делается это отдельно от избавления уже увлажненного воздуха, которое производится параллельно.

Вытяжная вентиляция

Она предусматривает работу вытяжного вентилятора, который встраивается в подготовленные специально для этого каналы. Сюда же входят воздушный (обратный) клапан, а также система автоматики. Воздух распространяется через специальные воздуховоды, которые производят из оцинкованной стали. Подается и удаляется он через вентиляционные решетки. Распространению воздуха из бассейна по соседским помещениям и коридорам препятствует специальная настройка системы вентиляции, которая предусматривает увеличение количества отработанного воздуха над приточным.

Установка, отдельно работающих приточной и вытяжной систем, отличается несложным монтажом и сравнительно низкой стоимостью. Главный недостаток такого оборудования — высокое энергопотребление. При этом не во всех случаях оно может решить проблему полноценной вентиляции помещения с высоким уровнем влажности.

Если совместить это оборудование с осушителем воздуха, то эффект может быть намного сильнее. Именно такая схема наиболее приемлема для бассейнов частного сектора.

А вот что касается единой приточно-вытяжной установки, то она, хотя и дорогостоящая, но решает все вентиляционные проблемы искусственных водоемов в комплексе.

Расчет вентиляции бассейна

Правильный расчет воздухообменной системы бассейна позволяет обеспечить в нем удобство и порядок. Часто случается так, что выбор вентиляционной системы предполагает решение поставленных задач при большей компактности ее узлов.

Для этого подбираются и применяются подходящие по габаритам и производительным способностям калориферы, вентиляторы, системы рабочих фильтров и т. д.

ВАЖНО! Каждая вентиляционная система должна иметь возможность работать с меньшей производительностью, позволяющей экономить электричество в случае бездействия водоема. Но, устанавливая воздухообменное устройство, следует позаботиться о более мощных узлах, чтобы оно успешно справлялось с задачами при наличии большего количества купающихся. Эти дополнения отнюдь не обязательны. Но именно они дают возможность экономить электричество при наименьших потерях производительности, которая, впрочем, остается на прежнем уровне.

Что нужно посчитать?

Таким образом, выбор вентиляционной системы предполагает произведение грамотного расчета в соответствии с техническими требованиями (вы можете произвести расчет вентиляции бассейна онлайн, при помощи примера указанного чуть ниже, используя калькулятор для вычислений). Для этого используются такие показатели:

• площадь рабочей поверхности водоема;
• квадратура поверхности дорожек, которые окружают бассейн;
• общая площадь искусственной купели;
• температура воздуха в месте нахождения бассейна (берутся 5 дней в самый холодный и самый теплый периоды года);
• минимальная температура воды и воздуха в водоеме;
• расчетное количество купающихся в бассейне;
• расчетная температура удаляемого из помещения воздуха (определяется опасность конденсатообразования).

Для правильного расчета вентиляции понадобятся специальные знания, определенные нормативы СНиП и, конечно же, навыки. Исходя из этого, за данной услугой более рациональным будет обращение к специалистам, чтобы не рисковать всей системой, занимаясь расчетами самостоятельно.

Но это вовсе не означает, что их нельзя сделать самому, Расчеты эти не такие уж и сложные.

Пример расчета вентиляции бассейна

Чаще всего помещения с водоемами оборудуют системой водяного отопления для исключения тепловых потерь.

Поэтому, чтобы предотвратить образование конденсата на окнах с внутренней стороны, необходимо все отопительные приборы установить под ними непрерывной цепочкой.

В таком случае внутренняя поверхность стекол нагрета на 1°С выше за температуру точки росы, которую следует определить (в теплое время этот показатель обычно равняется 18°С, в холодный – не ниже 16°С).

ВАЖНО! Обычно плавательные бассейны круглогодичного использования обустраиваются в закрытых помещениях. Температура воды в таких водоемах составляет 26°С, воздуха в рабочей зоне их — 27°С. Относительная влажность будет равняться 65%.

Стоит также не забыть о том, что некоторое количество воздушного тепла помещения уйдет на испарение воды.

Понадобится и показатель температуры поверхности воды, который обычно на 1 градус ниже аналогичного показателя ее в самом бассейне.

Чаша водоема, как правило, окружена ходовыми дорожками, которые подогреваются при помощи тепловой или электрической энергии. Поэтому температура поверхности их обычно в пределах 31°С.

Расчет воздушного обмена

Для расчета воздухообмена используются размеры площади бассейна, показатели температуры воды, общей влажности воздуха и функциональных особенностей купели. Он исчисляется по такой формуле:

W= exFxPb-PL, кг/ч.

Где:

• F – квадратура чаши водоема в м²;
• Pb – индекс давления паров воды в насыщенном воздухе с учетом температурного показателя воды в бассейне в Барах;
• PL – индекс давления водяных паров при заданном температурном режиме и влажности в Барах (если надо ввести показатель давления в кПа, берется во внимание, что 1 Бар=98,1 кПа);
• е – коэффициент испарения в кг (м²∙час∙Бар), который определяет функциональные особенности водоема (для разных его типов он также разный: при прикрытой пленкой водяной глади – 0,5; при ее неподвижности – 5; небольших размерах чаши и незначительных количествах посетителей – 15; при купелях общественного пользования при средних показателях активности плавающих – 20; водоемах, предназначенных для развлечений и активного отдыха – 28; при бассейнах с водяными горками и волнообразованием – 35).

Для наглядности используем частный пример. К примеру, искусственный водоем расположен на даче в Подмосковье.

• В теплое время года температура тут бывает 28°С, в холодный — 26°С ниже нуля.
• Чаша водоема занимает площадь в 60м².
• Общая квадратура дорожек вокруг него – 36 м².
• Сам бассейн расположен на площади 120 м², его высота 5 м.
• Рассчитана купель на одновременное пребывание в ней 10 человек.
• Температура воды — 26°С.
• Температура воздуха в рабочей зоне — 27°С.
• Температура воздуха в верхней части помещения, который следует вывести, — 28°С.
• Потери тепла в помещении равняются 4680 Вт.

Как поступает влажность

Давайте для начала определимся с влажностью. Она зависит:

• от выделения влаги пловцами;
• поступления ее в воздух с поверхности бассейна;
• от притока ее с окружных дорожек.

В первом случае используем такой расчет:

W_пл = q∙N (1- 0,33) = 200∙10(1- 0,33) = 1340 г/ч.

О поступающей влаге с поверхности водоема узнаем по формуле:

где,

• А – коэффициент, определяющий интенсивность испарения с поверхности воды при наличии пловцов по сравнению с тем, когда их нет (для водоемов оздоровительного типа он составляет 1,5);
• F  — площадь водяной глади (она у нас 60 м²);
• σ_исп — коэффициент испарения (кг/(м²∙ч) — σ_исп = 25 + 19∙v (подвижность воздуха над ванной бассейна, v = 0,1 м/с),  σ_исп = 25 + 19∙0,1 = 26,9 кг/(м²∙ч);  d_в = 13,0 г/кг при t_в = 27°С и φ_в = 60%;

• d_w = 20,8 г/кг при = 100% и t_пов = t_w — 1°С.
• Температура поверхности ванны: t_пов = 26°-1° = 25°С.

Количество влаги, поступающей с обходных дорожек водоема, узнаем таким образом:

• Наперво определяем размер мокрой части их от общей площади. В нашем случае этот показатель равняется 0,45.

Далее ведем расчет по такой формуле:

W = 6,1∙(t_в – t_мт)∙F

где температура мокрого термометра (t_мт) равна 20,5° градуса по Цельсию, и получаем, что W = 6,1∙(27 – 20,5)∙36∙0,45 = 650 г/ч.

Сложив полученные результаты, узнаем общее проникновение влаги:

W = 1,34 +18,9 + 0,65 = 20,9 кг/ч.

ВАЖНО! Наружный воздух в наиболее жаркий период надо охладить до 25,6°С. Иначе температура воздуха в нашем водоеме повысится до 30°С.

Из полученных расчетов видим, что наружный воздух в самый жаркий период дня необходимо охладить в воздухоохладителе до 25,6°С. Если этот этап пропустить, то температура воздуха в бассейне будет возрастать до 30°С.

Как меняется воздухообмен в теплый период

Чтобы определиться с этим, берем во внимание поступления тепла от:

• освещения;
• пловцов;
• обходных дорожек.

Солнечная радиация нам даст теплоту:

Q_c.p. = 2200 Вт.

Количество теплоты от купающихся в бассейне узнаем так:

Q_пл = q_я ∙N∙(1 — 0,33) = 60∙10∙0,67 — 400 Вт (0,33 — доля времени, которую проводят пловцы в водоеме).

Теперь определяем теплоту, исходящую от обходных дорожек:

Q_я.о.д = α_о.д ∙ F_о.д(t_о.д — t_в) = 10∙36(31 — 27) = 1440 Вт (α_о.д = 10 Вт/(м²/С) — коэффициент теплоотдачи обходных дорожек).

Потери тепла, которыми сопровождается нагревание воды в чаше, определяем так:

Q_в = α∙F_в (t_в — t_пов) = 4∙60∙(27 — 25) = 480 Вт (α = 4,0 Вт/(м²∙°С) — коэффициент теплоотдачи от воды к воздуху; t_пов = t_w — 1°С = 26° -1° = 25°С — температура поверхности воды).

Избытки явной теплоты узнаем таким образом:

Q_я = Q_c.p. + Q_пл + Q_o.д — Q_в = 2200 + 400 + 1440 — 480 = 3560 Вт.

Как меняется воздухообмен в холодное время года

Расчет вентиляции при похолодании мало чем отличается от того, который проводится в теплое время года.

ВАЖНО! Следует знать, что относительная влажность в таком случае будет равняться 50%, а d_в = 10,8 г/кг. Остальные параметры используются те же, что и по теплому сезону.

Определяем количество явного тепла:

Q_я = Q_осв+ Q_пл+ Q_о.д + Q_в = 620 + 400 + 1440 — 480 = 1980 Вт.

Количество поступаемой влаги:

• от пловцов W_пл равно, как и в теплый сезон, 1340 г/ч;
• с поверхности водной глади узнаем

• с обходных дорожек рассчитываем

W_о.д = 6,1(27 — 19)360,45 = 790 г/ч.

Общее поступление влаги, таким образом, будет составлять:

W = W_пл + W_Б + W_од = 1,34 + 24,2 + 0,79 = 26,3 кг/ч.

Далее определяем энергию полного тепла:

Q_скр.Б = 24,2∙(2501,3 – 2,39∙25) = 59080 кДж/ч;

Q_скр.од = 0,79∙(2501,3 – 2,39∙31) = 1920 кДж;

Q_скр.пл отображает результат, полученный в теплый период, то есть 3330 кДж/ч.

Подсчитываем общее количество тепла:

59080 + 1920 + 3330 + 3,6∙1980 = 71400 кДж/ч.

Из полученных данных исчисляем тепловлажностые отношения:

Построение и проектирование итогового вентиляционного процесса

Нанесите на i-d диаграмму через точку В луч процесса до пересечения с линией d = const и отметьте точку К.

В холодный период рационально использовать рециркуляцию.

Содержание влаги в рабочей зоне (в холодный и теплый периоды) ничем отличаться не будет:

Δd_р.з = d_в — d_н = 13- 9,9 = 3,1 г/кг.

Выводим влагосодержание смеси в холодное время:

d_см = d_в — d_р.з = 10,8 — 3,1 = 7,7 г/кг.

На пересечении d_см лежит точка смеси С, которая вместе с тем является на графике теплого периода G_n кг/ч.

Определяем влагосодержание отработанного воздуха d_у:

А также количество поступающего снаружи воздуха:

Он выше нормативной величины (G_н = 960 кг/ч), поэтому нужно предусмотреть переработку теплоты воздуха, который надлежит удалению.

Полезные видео

Обзор системы вентиляции:

Подытоживая сказанное, можно с уверенностью сказать, вентиляция бассейна очень важная часть его надежного использования. А применение для этого приточно-вытяжных установок – наиболее приемлемый вариант.

Только для того, чтобы в меру наслаждаться во время купания свежестью и чистым воздухом, необходимо грамотно организовать систему воздухообмена в своем водоеме. Хочется верить, что данный материал вам поможет в этом.

Используемые источники:

• https://sovet-ingenera.com/vodosnab/bas-fontan/ventilyaciya-bassejna.html
• https://hvac-life.ru/ventilyaciya/ventilyaciya-bassejna-v-chastnom-dome/
• https://ventilyaciyadom.ru/chastnom-dome/v-bassejne-svoimi-rukami.html
• https://morevdome.com/articles/ventilyacionnaya-sistema-bassejnov/
