Вентиляционные решетки с закрывающиеся жалюзи

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Галерея изображенийОбратные клапаны для обустройства вентиляционных систем выпускают с круглым и прямоугольным сечением. Размеры устройств унифицированы, соответствуют размерам вентиляционных трубДля установки в вентсистемы производят модели с механическим и автоматическим принципом действия. Суть их работы заключается в предотвращении обратного тока воздушной массыПод действием воздушного потока створки устройства раскрываются только в одну сторону. При снижении напора они просто закрывают каналОдностворчатый вентиляционный обратный клапан работает по тому же принципу. Но под напором створка только устанавливается вдоль направления воздушного потокаСтворки обратных клапанов закреплены так, что движение в обратном направлении бывает возможным только при ослаблении пружинного приспособления. В этом случае его несложно заменитьПриобрести обратный клапан можно в составе вентиляционного узла с вентилятором, если по проекту должен устанавливаться именно такойОбратный клапан присутствует в стеновом приточном устройстве, обеспечивающем приток свежего воздуха с улицы в помещениях с пластиковыми окнамиВ схеме вытяжной вентиляции используется как минимум один обратный клапан. В случае подключения к вытяжному отвертию нескольких воздуховодов, каждый из них оснащается собственным клапаномВиды обратных клапанов для вентиляцииАвтоматические модели клапановДвухстворчатое устройство для вентканаловОдностворчатый вариант клапанаКонструктивные особенности обратного клапанаОбратный клапан в паре с вентиляторомКлапан в стеновом приточном устройствеУстановка клапана в вытяжную вентиляцию

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут в следующей статье, размещенной на нашем сайте.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

• смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
• наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потока

Тип #2 — двустворчатый с использованием пружин

Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

Конструкцию типа “бабочка” с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжки

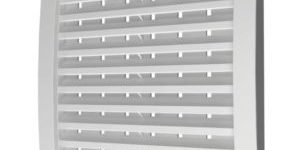

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно описано здесь. Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры вентиляционных коробов для вытяжек и предназначенных для выхода воздуха отверстий в стенах.

Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

Особенное внимание нужно уделить следующим моментам:

• плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
• исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если вытяжная система имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

• монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
• приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для проведения прочистки, ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

• створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
• происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

Назначение и применение

Решетка вентиляционная является необходимой деталью в системе проветривания, выполняющая приточно-вытяжную функцию. Она изготавливается двух видов: с нерегулируемыми и регулируемыми жалюзи. Основным преимуществом изделий второго типа является возможность регулирования поступления воздушных масс (уменьшение, увеличение, полное перекрытие).

По форме изделия бывают прямоугольными, квадратными и круглыми. Они выполняются различных размеров и цветовых оттенков. Вентиляционные устанавливаются в местах, требующих систем проветривания:

• в жилье: квартирах, частных домах, дачах;
• в общественных зданиях: магазинах, кафе, ресторанах;
• в производственных цехах: мастерских, заводских и фабричных цехах;
• в нежилых и хозяйственных помещениях: гаражах, сараях, погребах, постройках для содержания животных.

Изделия с регулируемыми ламелями выполняют и вспомогательные роли:

• предотвращает попаданию в вентиляционные каналы различного мусора;
• служит декоративным элементом для закрытия проема канала.

Виды

Промышленностью изготавливается три вида: однорядные, двухрядные и щелевые. Подробнее:

1. Однорядные — это изделия с однорядным расположением жалюзи. Они исполняются регулируемой и нерегулируемой модификаций и имеют широкий спектр размеров по ширине и высоте (от нескольких сантиметров до полутора метров). Применяются в системе вентиляции, отопления и кондиционирования.
2. Двухрядные — решетки, имеющие вертикальное и горизонтальное расположение пластин жалюзи, способных эффективно обеспечивать распределение вытяжного и приточного воздуха. Угол вертикального наклона устанавливается регулируемым рычагом, горизонтального — вручную.
3. Щелевые решетки монтируются в воздуховодах малого диаметра. Они не способны регулировать степень проходимости, так как исполнены с фиксированными пластинами жалюзи под углом 45 градусов. Некоторые модели оборудованы мощным фильтром, задерживающим изнутри различные микрочастицы и пыль, обеспечивая внутреннее помещение свежим и чистым воздухом.

Материалы изготовления

Жалюзийная решетка изготавливается из металла или пластика. Выбор материала обуславливается местом и условиями его применения. Он имеет как свои достоинства, так и недостатки.

Металлическая, плохо переносит высокую влажность и не должна устанавливаться в подвалах и погребах. Здесь применяются изделия из пластика, стойкие к сырости и влажности, но имеющие меньшую продолжительность срока службы в связи с выходом из строя деталей, сделанных из непрочного материала. Металлические, в отличие от пластиковых решеток, не повреждаются в местах их крепления, при приложении значительных усилий, в процессе ввинчивания самореза.

Лучшие металлические решетки — алюминиевые. Они долговечны, эффективны, устойчивы к перепадам температуры воздуха и проявлению внешних воздействий. Такие изделия отличаются приемлемой ценой и гарантией долгого срока службы.

Особенности монтажа

Монтаж решетки вентиляционной осуществляется в отверстие воздуховода. Установку лучше производить совместно с возведением нового жилого дома, оставляя пространство для оборудования воздуховода. Тогда учитывается лишь форма места посадки и размер решетки.

Правильно установленная и настроенная, она будет служить для вытяжки различных запахов, гари, дыма, предотвращать проникновению насекомых (модели, оборудованные москитной сеткой).

При монтаже изделия должно выполняться главное условие — беспрепятственный ход жалюзи. Этому будет способствовать процесс очищения вытяжного канала от механических частиц и пыли для защиты поворотного механизма решетки.

Улучшить качество в помещении, придать ему свежесть и чистоту, сможет незаменимый помощник вашего дома — решетка вентиляции с закрывающимися жалюзи. Данное изделие характеризуется простотой устройства, легкостью монтажа и не потребует больших финансовых затрат семейного бюджета.

Ещё статьи:

Стараясь наладить воздухообмен в частном доме или квартире, мы нередко совершаем ошибки. Например, ставим обратный клапан вентиляции с целью избавления от неприятных запахов, проникающих внутрь помещений сквозь вытяжные каналы. Боремся с последствиями, настоящая причина явления – отсутствие притока воздуха. Стоит разобраться, когда действительно нужны обратные вентиляционные клапаны, рассмотреть виды и способы установки возвратных устройств своими руками.

Для чего нужен обратный клапан

Основная функция клапана – пропускать воздух только в одном направлении, при возникновении обратного потока немедленно закрываться. Реализуется довольно просто: проходное сечение перекрывается заслонкой, вращающейся на поперечной оси внутри канала. Второй вариант: проход закрывается лепестками из тонкого полимера.

Справка. Все обратные клапаны, применяемые в системах отопления, водопровода и вентиляции, объединяет общее свойство – высокое аэродинамическое (гидравлическое) сопротивление потоку газов (воды). Отсюда вывод: нельзя ставить воздухораспределительные элементы где попало, рискуя нарушить схему вентилирования комнат.

Прежде чем очертить сферу применения клапанов, напомним важный момент: большинство систем бытовой вентиляции работает естественным путем. Тяга вертикальной трубы или шахты создает разрежение и отсасывает воздух, свежий приток компенсирует потери. В каких случаях применяется обратный клапан:

1. При подключении кухонной вытяжки к выходу шахты. Чтобы сохранить естественный воздухообмен при отключенном вентиляторе, вентканал подсоединяется к тройнику с возвратным устройством.
2. Если принудительный выброс организован с помощью горизонтального воздуховода, проложенного сквозь стену. После остановки вентилятора клапан не даст проникнуть внутрь помещения холодному воздуху снаружи.
3. В системах приточно-вытяжной вентиляции с принудительным побуждением – для распределения потоков.
4. Когда необходимо устранить ошибки проектировщиков либо монтажников вентсистем с наименьшими затратами.

Решетка с вентклапаном неплохо помогает от задувания ветра на верхних этажах высотных зданий. Другой случай: конец вытяжной трубы поднят недостаточно высоко над крышей загородного дома либо плохо защищен от ветра. Но приток все равно понадобится, иначе слабая тяга не откроет створку клапана.

Неправильное применение элементов

Распространенная ошибка – установка на кухне либо в туалете вентиляционной решетки с обратным воздушным клапаном. Якобы, он защищает от попадания запахов из соседних квартир многоэтажного дома. Почему данный подход неправильный:

• причина проникновения неприятных запахов – опрокидывание тяги в шахте вентиляции;
• тяга опрокидывается из-за отсутствия притока, шахта большего сечения (на кухне) заставляет меньший канал (в ванной) работать в обратном направлении, воздух движется сверху вниз;
• если установить компенсирующее приточное устройство в окно или стену, обе трубы начнут вытягивать отработанный воздух, посторонние запахи исчезнут;
• вентиляционная решетка с обратными лепестками оградит квартиру от «чужого» воздуха на 90%, но оставшиеся 5–10% газов просочатся – створка не прилегает герметично;
• работа естественной вентиляции без притока не наладится.

Примечание. Как правильно сделать природный воздухообмен в загородном доме, читайте в отдельном материале.

Приведем второй пример – схему принудительной вентиляции кухни и санузла, которая встречается на многих интернет-ресурсах. Здесь задействованы 2 вентилятора на общем воздуховоде, два обратных клапана препятствуют возникновению паразитных потоков, третий отсекает наружный воздух. Почему схема на чертеже никуда не годится:

1. Согласно требованиям санитарных норм, вытяжку из ванной (санузла, туалета) запрещается объединять в один канал с вентиляцией кухни.
2. При отключенных вентиляторах запахи туалета просочатся в кухню.
3. При запуске двух вентиляторов одновременно трудно предугадать поведение воздушных потоков. Оба клапана откроются, но агрегат из ванной «передавит» кухонный, поскольку установлен на прямом участке.

Уточнение. Если вентилятор кухонного зонта мощнее, он «задушит» агрегат санузла и как минимум заблокирует вытяжку из туалета.

Вывод: для каждого помещения нужен отдельный воздуховод, как того требуют нормы. Тогда обратные клапаны устанавливаются на выходах горизонтальных труб, чтоб не пускать холод с улицы. Вентканалы из душа и туалета объединять разрешается, как показано на чертеже.

Виды возвратных устройств

В системах вентилирования помещений применяются следующие разновидности обратных клапанов:

• воздушные заслонки – гравитационные и пружинные;
• лепестковые (мембранные);
• двухстворчатые типа «бабочка».

Элементы изготавливаются из пластика, алюминиевого сплава, оцинкованной либо нержавеющей стали. У некоторых производителей (например, «Вентс») встречаются комбинированные модели – корпус металлический, створка пластиковая.

Заслонки из оцинковки используются преимущественно в промышленных вентсистемах. Служат для отсечения обратного потока или регулирования количества воздуха – вручную либо электроприводом, изображенным на фото. Пластиковая арматура вентиляции применяется внутри помещений, нержавеющая – на улице.

Дополнение. К обратным клапанам также относятся вентиляционные решетки с горизонтальными поворотными жалюзи. Принцип работы аналогичный – под действием гравитации прямоугольные створки закрываются, не пуская внутрь канала наружный воздух.

Дадим короткий комментарий к видео. Не все слова мастера соответствуют действительности, но одну вещь он делает правильно: ставит наружную решетку с гравитационными створками.

Конструкция и принцип работы заслонок

Одностворчатый обратный клапан состоит из таких деталей:

• корпус круглой либо прямоугольной формы;
• изнутри к стенкам прикреплена заслонка, которая свободно вращается на поперечной оси;
• в закрытом положении створку удерживает пружина (в гравитационных моделях отсутствует).

Ось вращения подпружиненной заслонки совпадает с продольной осью трубопровода, нормальное положение – закрытое. После запуска вентилятора створка открывается давлением воздушного потока, при отключении автоматически захлопывается. Закрытие сопровождается характерным звуком, отсюда второе название клапана – «хлопушка».

Двухстворчатая «бабочка» устроена идентично, но вместо одной заслонки используется 2, пружина установлена посередине. Оба типа вентклапанов способны работать только в системах принудительной вентиляции. Давления естественной тяги не хватит для открытия подпружиненной створки.

В одностворчатых гравитационных клапанах ось вращения заслонки расположена эксцентрично, то есть, смещена выше оси воздуховода. Благодаря этому большая половина створки перевешивает меньшую, отчего она закрывается без всяких пружин. Здесь играет роль правильная установка обратного клапана:

• если вставить элемент в горизонтальную трубу согласно инструкции (ось вращения выше центра воздуховода), заслонка сразу закроется;
• если перевернуть вентклапан вверх ногами, проход останется открытым;
• при монтаже на вертикальном канале закрытие створки тоже зависит от положения элемента.

«Хлопушка» для естественной вентиляции ставится 2 способами: горизонтально в закрытом состоянии либо вертикально, но на восходящем потоке. В других положениях поведение створки предсказать трудно, при возникновении обратного течения воздуха клапан может не сработать.

Бытовые «хлопушки» могут входить в состав других принадлежностей вентиляции – соединительных ниппелей, стеновых фланцев. Есть и вытяжные вентиляторы с обратным клапаном – «бабочкой».

Мембранные клапаны и гравитационные решетки

В изделиях первого типа функцию основного затвора выполняет мембрана из тонкой полимерной пленки, прилегающей к корпусу или щелям вентиляционной решетки изнутри. Пленка крепится к центральной оси клапана, края остаются свободными.

Под действием естественной тяги или напора вентилятора крайние лепестки пленки отгибаются, пропуская воздух. При обратном движении газов лавсановая мембрана снова прилегает к каркасу, запирая проход. Клапаны лепесткового типа могут идти в комплекте вытяжных вентиляторов и решеток.

Примечание. Именно такой воздушный клапан несложно сделать своими руками. Достаточно прикрепить к обычной решетке 2 пленочных лепестка, прижав картонной прокладкой с вырезами. Инструкция по изготовлению демонстрируется ниже на видео.

Многостворчатые решетки действуют по принципу заслонок, которые опускаются под собственным весом. Сфера применения – вытяжные каналы принудительной вентиляции, выведенные наружу сквозь стены. В горизонтальных трубах природная тяга не возникает.

Рекомендации по выбору

Возвратный элемент выбирается в зависимости от схемы вентиляции и места установки:

1. Для подключения кухонной вытяжки используйте «хлопушку» гравитационного действия, соответствующую по форме воздуховода. Задача этого клапана – сохранение естественного воздухообмена во время бездействия вентилятора.
2. Решетка с мембранным клапаном (самодельная или заводская) ставится в проем вытяжной шахты, если тяга опрокидывается порывами ветра. От запахов лучше избавляться другим методом – установить стеновые приточные клапаны для возобновления нормального воздухообмена.
3. В частных домах воздуховод местной вытяжки нередко прокладывается напрямую через внешнюю стену. Чтобы холодный воздух не задувало ветром внутрь вентканала, снаружи установите многостворчатую вытяжную решетку.

В системах механической вентиляции с принудительной подачей воздуха клапаны используются согласно схеме и спецификации, составленной проектировщиком. Не советуем разрабатывать подобный воздухообмен самостоятельно – ошибок избежать не удастся, а цена переделок выйдет слишком высокой.

Совет. Для монтажа внутри комнат покупайте недорогие пластиковые изделия. Оцинковка выглядит некрасиво, трубы и другие детали вентиляции придется зашивать гипсокартоном.

Как устанавливается обратный клапан

Установка многостворчатой решетки и мембранной отдушины не представляет сложности и не нуждается в подробном описании. Элементы крепятся к стене и подключаются к воздуховодам согласно заводской инструкции.

Одно дополнение: при монтаже внешней решетки стеновой канал лучше утеплить. От прямого контакта  выходящего воздуха с холодными стенками пары начнут конденсироваться. После остановки вентилятора вода замерзнет и образует наледь.

Если вы решили установить гравитационный обратный клапан для вытяжки, учтите такие нюансы:

1. Располагайте элемент на выходе из тройника, но в перевернутом положении, как сделано на фото. При неработающем вентиляторе заслонка будет открываться.


2. Тройник лучше располагать на вертикальном участке воздухопровода, а не под самым потолком. Тогда вы сможете соорудить декоративный короб и полностью спрятать трубу.
3. По бокам декоративного короба предусмотрите вентиляционные решетки, как предлагает домашний мастер на видео.
4. Не ставьте «хлопушку» и тройник близко ко входу в шахту. В этом месте поток поворачивает, образуется завихрение, заслонка может не закрыться до конца.
5. Не располагайте заслонку вертикально или под углом, как любят делать многие умельцы. В такой позиции створка неплотно закрывается либо не хочет открываться.

Совет. Прежде чем сажать обратный клапан на силиконовый герметик, проверьте работоспособность схемы. Вставьте «хлопушку» в тройник, включите/остановите вытяжку 5–10 раз, меняя производительность. Заслонка должна захлопываться и открываться на 100%.

Заключение

Как видите, в системах домашней вентиляции обратный клапан используется нечасто. Если же исповедовать основательный подход к организации воздухообмена, то возвратные элементы станут вообще не нужны. Кухонная вытяжка без проблем подключается к вытяжной отдушине с решеткой, главное – обеспечить приток. Исключение – более сложные схемы с применением 2–3 вентиляторов, работающих поочередно или одновременно. Там клапаны помогают направлять потоки либо регулировать количество проходящего воздуха.

Регулируемые вентиляционные решетки справедливо считаются важным элементом всей вентиляционной системе в доме или квартире. Помимо того, что они выполняют технические функции, к ним приковано внимание, т.к. это порой единственный элемент выходящий наружу.

Не удивительно, что решетки выпускаются в широком ассортименте, различаясь по функциональным возможностям и декоративности. Важно правильно подойти к выбору нужного изделия.

Конструкционные особенности

Регулируемая вентиляционная решетка представляет собой конечный элемент системы, который позволяет изменять объем и скорость движения воздушного потока. По своему назначению она подразделяется на вытяжную и приточную разновидность. В первом случае конструкция предназначена для регулировки оттока воздуха из помещения, а во втором – является регулируемым водозаборником, позволяющим контролировать поступление свежего воздуха.

По расположению решетки имеют следующую классификацию:

1. Внутренний вариант. Такие конструкции закрывают выход воздуховодов приточного или вытяжного типа внутри помещения. Они регулируют интенсивность и направление воздушного потока.
2. Наружная разновидность. Решетки могут крепиться на любые воздуховоды с внешней стороны сооружения. Помимо основной регулирующей функции, они защищают систему от мелких животных и птиц, листьев и мусора. Наружные могут снабжаться подогревом для исключения обледенения.
3. Переточные решетки. Они предназначены для установки в перегородках и дверях между помещениями внутри здания. В их функцию входит обеспечение циркуляции воздуха внутри дома.

В конструкцию любого типа решетки входит рама (корпус), запорный (регулирующий) механизм и решетчатая накладка. В качестве регулировочного элемента чаще всего используются подвижные (поворотные) жалюзи. Они могут быть одно- и двухрядными. В некоторых моделях применяются задвижки и шибера. Дополнительно устройства могут комплектоваться нагревателями, обратными клапанами, автоматическими системами контроля.

Конструктивные различия по месту установки

По месту установки можно выделить несколько разновидности решеток. Среди наружных выделяются следующие варианты:

1. Фронтальная модель. Ее основное назначение – вентилирование чердачного помещения, мансарды. Имеет расширенную декорирующую окантовку.
2. Цокольный тип. Через эту решетку воздух поступает в подвальное помещение. Надежная защита от грызунов требует прочной конструкции. Выпускается в форме квадрата со стандартным размером стороны – 15, 24 и 37,5 см.
3. Дверные решетки. Исполняют роль обратного клапана в приточной системе.
4. Напольные разновидности. Предназначены для направления потока в помещение снизу.

Рекомендуем ознакомиться:  Вентиляционный дефлектор: особенности установки

Внутренние решетки выпускаются с такой спецификой установки:

1. Вытяжные и приточные решетки накладного типа. Они могут устанавливаться в любом жилом помещении. Механизм регулировки базируется на повороте планок (ламелей) жалюзи.
2. Кухонные вытяжные. Они снабжаются обратным клапаном или жалюзи инерционного типа, исключающими обратный поток загрязненного воздуха.
3. Щелевой вариант. Это малозаметные решетки, которые скрываются под потолком, а также между различными элементами интерьера.
4. Каминные приточные. Их назначение направление теплого воздуха от камина или печи в другие помещения.

В зависимости от места установки к решеткам предъявляются различные требования. Внешние модели должны обладать повышенной прочностью и стойкостью к атмосферным воздействиям. Для внутренних разновидностей на первый план выходит эстетической восприятие.

Материалы для изготовления

Вентиляционные решетки могут изготавливаться из различных материалов, что обеспечивает прочностные характеристики, долговечность и декоративность. В них могут использоваться: сталь (нержавеющая, оцинкованная, хромированная, никелированная), цветные металлы (медные сплавы – латунь, бронза; алюминий и его сплавы), пластик, древесина и керамика.

Наиболее распространенные исполнения:

1. Алюминиевые решетки. Они характеризуются малым весом при высокой прочности, стойкостью к влаге и агрессивным газам. Основные недостатки – затемнение по мере эксплуатации, повышенная стоимость. Для длительного сохранения внешнего вида алюминий нередко защищается покрытиями, в т.ч. порошкового типа, разного цвета.
2. Металлические (стальные) решетки. Они отличаются наиболее высокой прочностью, а потому рекомендуются, как внешние конструкции. Для исключения главного недостатка (коррозии), решетки выполняются из нержавеющей стали или с покрытием, что существенно повышает стоимость изделий.
3. Пластмассовые решетки. Чаще всего они изготавливаются из полистирола или ПВХ. Применяться пластик может в любом типе исполнения, но чаще для внутреннего использования. Они обладают малым весом и низкой стоимостью. Однако со временем материал желтеет, теряет внешний вид, появляются микротрещины. В целом, пластиковое исполнение имеет значительно меньший срок службы по сравнению с металлическими моделями.
4. Деревянные решетки. Они подходят для соответствующего интерьера. Если при оформлении активно используется древесина, то и решетку лучше ставить из дерева. Наибольшее применение они находят при обустройстве бань и саун.

Рекомендуем ознакомиться:  Что такое анемостат ?

В практическом применении нередко популярностью пользуются комбинированные варианты. В частности, металлический корпус повышенной прочности может закрываться декоративной накладкой из керамики, древесины ценных пород. Для удешевления конструкции могут устанавливаться пластиковые накладки.

Стоимость

Стоимость изделия часто становится определяющим фактором выбора товара. В случае вентиляционных решеток цена зависит от использованного материала, размера накладки, конструкции, наличия дополнительных функций. Любое декорирование ведет к повышению стоимости.

Для внешней установки, особенно на фасадной части дома, придется приобретать достаточно дорогостоящие, высокопрочные, металлические решетки с защитными покрытиями. В зависимости от размера их стоимость может колебаться от 500 до 3500 рублей. Среди внутренних моделей наибольшей популярностью пользуются пластиковые варианты. Скромные изделия обойдутся в пределах 170-320 рублей. Решетки из высококачественного пластика, долго сохраняющего свой внешний вид, будут стоить порядка 450-650 рублей.

Выбираем правильно

Помимо конструктивных особенностей, назначения, места установки и стоимости, при выборе вентиляционных решеток необходимо учитывать следующие параметры:

1. Размеры. Этот параметр закладывается в проекте вентиляционной системы. Минимальные размеры составляют – 56-60 мм. Наибольшее распространение находят такие решетки – 15х15, 8х17, 15х24 см. Для больших воздуховодов могут использоваться изделия с размером одной стороны более 30 см. Решетки любого размера изготавливаются по индивидуальному заказу.
2. Форма. Конфигурация вентиляционной решетки может затрагивать только верхнюю накладку или определять конструктивную особенность корпуса. Причем форма накладки может отличаться от формы рамы. В первом случае, она в основном определяет внешний вид изделия. Конфигурация корпуса определяется техническими соображениями, в т.ч. исполнением жалюзи или заслонки. Выбор ее зависит от профиля канала воздуховода (прямоугольник или круг). Выделяются такие формы решеток: квадрат, прямоугольник, многоугольник, круг, эллипс. Может иметь место оригинальное исполнение.
3. Конструкция регулирующего механизма. Жалюзи (однорядные или двухрядные) пользуются наибольшей популярностью при внутренней установке. Они достаточно надежны и эффективны. На наружной части воздуховода вполне подойдет заслонка. Она не имеет точной регулировки, но позволяет быстро открывать или закрывать дорогу воздушному потоку. При обустройстве вентиляции кухни, санузлов, подвалов следует обратить внимание на наличие обратного клапана, который не дает возможность возвращаться испорченному воздуху.
4. Цвет и тип перфорации накладки. Эти характеристики несут в себе дизайнерскую ценность. Решетка должна по расцветке гармонировать с интерьером помещения. Расположение перфорации (щели, отверстия) внешней накладки создает определенный рисунок, который способен изменить все визуальное впечатление.
5. Качество. При покупке товара следует особое внимание уделить наличию поверхностных дефектов в виде царапин, надрывов, трещин. На кромке не должно быть выщербин и заусенцев. Геометрические формы должны быть четкими и правильными. При прямоугольном исполнении допустимое отклонение от перпендикулярности сторон допускается не более 0,2 мм каждые 10 см длины.

При всей простоте конструкции, вентиляционные решетки играют важную роль в системе и в оформлении интерьера. Правильный их выбор избавит от многих проблем.

Монтаж

Вентиляционные решетки легко устанавливаются своими руками. Каждый тип изделия имеет свои монтажные особенности, но общий принцип един для всех:

1. Корпус (рама) устанавливается на торце воздуховода и закрепляется к стене (полу или потолку) с помощью дюбелей для исключения дребезжания во время работы.
2. На стуке рамы и воздуховода устанавливаются резиновые прокладки. Место стыка герметизируется клеевым составом, «жидкими гвоздями» или силиконовым герметиком.
3. Если имеются пружинные распорные элементы, то они устанавливаются согласно инструкции.
4. После затвердения герметика устанавливается решетчатая накладка. Она плотно прижимается к поверхности опоры.
5. При установке тяжелых решеток применяются специальные фиксаторы.

Рекомендуем ознакомиться:  Вентиляционный диффузор: виды и особенности

В зависимости от стандартной комплектации изделия могут использоваться такие фиксирующие элементы и материалы:

• т таких изделий позволяет подобрать устройство на любой вкус, с учетом назначения и конкретных условий монтажа.шурупы с декоративными шляпками;
• плинтус для щелевых разновидностей решеток;
• болты с головкой в форме конуса для установки на скрытых кронштейнах;
• пружинные распорные зажимы;
• клеевой состав типа «Титана».

Существуют разные способы монтажа, определяющиеся конструкцией. При проведении работ своими руками важно выполнять рекомендации инструкции.

Используемые источники:

• https://sovet-ingenera.com/vent/oborud/obratnyj-klapan-na-ventilyaciyu.html
• https://jaluzityul.ru/zhalyuzi/ventilyacionnye-reshetki-s-zakryvayushchiesya.html
• https://otivent.com/obratnyj-klapan-dlya-ventilyacii
• https://topventilyaciya.ru/ventilyaciya/elementy/reguliruemye-ventilyatsionnye-reshetki.html
