Варианты монтажа коллектора теплого пола своими руками

Как работает коллектор.

Коллектор тёплого пола практически всегда работает взаимосвязано со смесительным и насосным узлом. Учитывая то, что длина трубы тёплого пола не должна превышать 120 метров, а при устройстве тёплого пола по всей площади квартиры или дома одним контуром не обойтись, здесь то и призван коллектор решить эту задачу. Коллектор состоит из подающего и обратного элемента. Функция подающего и обратного коллектора это распределить теплоноситель с учетом длинны контуров и собрать отработавший (остывший) теплоноситель обратно для транспортировки к источнику нагрева. В свою очередь смесительный узел регулирует температуру этого самого теплоносителя, а циркуляционный насос обеспечивает движение его по системе тёплого пола.

Простая схема коллектора

Место установки коллектора

Еще на этапе проектирования водяного теплого пола нужно определиться с местонахождением будущего «сердца» вашего отопления. Коллектор устанавливается до укладки трубы в пол. Выбор места определяется с учетом планировки жилища. Желательно чтобы он находился где-то в центре относительно петель пола, что бы расстояние до них было приблизительно одинаковым. Это нужно для того, что бы гидросопротивление будущих контуров было примерно одинаковое, при условии и одинаковой общей длинны контуров. Конечно коллектор можно поставить где-то сбоку, при этом «сыграть» разностью длины трубы каждого контура. Но не заморачивайтесь обязательностью этого условия, ведь в любом случае потоками теплоносителя в полу можно управлять с помощью вентилей или расходомеров. Если в доме имеется котельная, логичнее всего установить его именно там, рядом с котлом. Если это квартира то ставить коллектор нужно в том месте, где он не будет мешаться. Например это будет какая-то кладовка, любая ниша в стене отлично подойдет для этой цели. При наличии ниши в стене, его можно установить даже в спальне, грамотно потом закрыв его и задекорировав. Если дом имеет подвал, то разместить его можно там, но здесь есть свои нюансы, которые мы рассмотрим чуть ниже. При наличии двух и более этажей в доме и свободного пространства под лестницей является хорошим местом для его размещения.

Коллекторный шкаф для теплого пола

Коллекторный шкаф–это металлический ящик, который устанавливается на место расположения будущего коллектора и в который монтируется непосредственно сам коллектор и все его дополняющие составляющие, в частности смесительный узел, насос, выводы петель тёплого пола и т. д. Бывает открытого и закрытого типа.

При монтаже коллектора теплого пола желательно разместить его в коллекторном шкафу. Так вся установка будет иметь эстетический вид, придаст «вес» мастерству хозяина, да и вообще защитит дорогостоящие элементы узла от непредвиденных механических повреждений в виде падений каких-то тяжелых предметов или любопытства ваших любимых детишек. Шкафы закрытого типа имеют возможность закрываться на ключ.

При наличии ниши в стене можно конечно обойтись без шкафа, но при этом всё равно требуется в месте крепления всех элементов прикрепить например лист плиты OSB в качестве стенда, на которую в свою очередь будут крепиться все элементы коллектора, а уже потом всё это закроется решеткой радиатора (это мы вам привели в качестве примера)

Выбор размера шкафа зависит от размера коллектора с насосным и смесительным узлом, а так же с учетом всех дополнительных элементов в виде манометра, термометра, воздухоотводчика и т.д. Высота крепления коллекторного шкафа выбирается с учетом того, на какой высоте окажется коллектор после установки в него. Оптимальная высота нижнего коллектора 50 см от основания будущего пола. Не делайте слишком низко его, так как неудобно будет вставлять трубы в коллектор.

Коллектор тёплого пола в подвале.

Бывают такие ситуации, когда необходимо установить тёплый пол выше коллектора. Например когда планируется смонтировать коллектор тёплого пола в подвале, либо гребёнка рассчитана на два этажа дома. Многих интересует вопрос: можно ли выгнать воздух из контуров, находящихся выше установленного коллектора? Мы вам ответим так: выгнать воздух с петель находящихся выше гребенки на уровень следующего этажа легко. Это приблизительно три метра. Но проблема не в этом. Возможно в дальнейшем в процессе эксплуатации начнутся проблемы с постоянным скоплением воздуха в петлях. Здесь всё зависит от множества факторов, а именно количества петель отходящих от коллектора, мощности насоса, комбинирования с радиаторным отоплением, режима работы котла, типа отопления (закрытого, открытого). Сказать однозначно, что вот этот тёплый пол будет завоздушиваться, а тот нет, нельзя. Каждый случай индивидуален.

Исходя из всего вышеизложенного советуем сделать так: если тёплый пол планируется сделать в двухэтажном доме на первом и втором этаже, то конечно же правильным вариантом будет сделать коллектор, либо один общий на втором этаже, либо два меньшего размера, но на каждом этаже. Кстати насосно-смесительный узел в таком случае может быть один на два этажа. Но когда речь заходит об эстетических проблемах, в частности при наличии свободного подвала, где эта гребёнка, со всеми своими составляющими не «мозолила» бы глаза ни хозяевам, ни гостям дома, а так же когда всё-таки решили сделать один коллектор на два этажа, тогда уж придется на каждый контур трубы ставить воздухоотводчик или краны.

Делаются они в конце каждого контура, спрятав их аккуратно в стене, так что бы к ним был легкий доступ. Опять же в процессе отделки всё красиво задекорировав. Воздухоудалитель встраивается в петлю пола по средством тройника. Ни в коем случае не делайте соединения внутри стяжки пола, лучше выведите трубки с тройником выше стяжки.

Кстати учтите, гидросопротивление петли в которой вмонтирован воздухоудалитель или запорный кран таким вот образом, возрастает.

Для того чтобы выгнать воздух из системы отопления тёплого пола в случае если вы решили сделать его выше коллектора без автоматических воздухоотводчиков или запорных кранов на каждой петле, необходимо при заполнении впервые водой до опрессовки, либо другим теплоносителем, закрыть все краны контуров подающего, либо обратного коллектора, открыть всего один кран одного контура. Все дальнейшие действия, которые нужно выполнить, вы найдете в статье по опрессовке тёплого пола. Здесь важно напором выдавить воздух, который находится выше гребёнки. В случае завоздушивания в процессе эксплуатации отопления пола этих участков трубы, сделайте следующие действия. Закройте все краны коллектора петель пола, кроме того, который хотите развоздушить, включите насос (автоматические удалители воздуха на коллекторе в это время должны быть открыты полностью), прокачать систему в таком режиме несколько минут. Котёл в это время можно выключить. Если имеются ещё контуры, которые необходимо прокачать, тогда откройте нужный кран и закройте предыдущий. Повторяйте действия по схеме выше. Перед тем, как развоздушивать систему, при наличии расходомеров, запомните, либо запишите расход теплоносителя по каждому датчику.

После закрывайте контура желательно не расходомерами, а другими запорными устройствами. Это могут быть обычные краны, клапаны, сервоприводы (зависит от коллектора). Это нужно для того, чтобы не сбить настройки регулировки расхода теплоносителя по контурам. В это же время расходомер прокачиваемого контура необходимо открыть по максимуму для свободного прохождения теплоносителя через него. После каждого прокаченного контура показатели расходомеров нужно возвращать в исходное положение.

Сборка коллектора для теплого пола

В принципе если вы купили коллектор вместе со смесительно-насосной группой, собрать коллектор по инструкции прилагаемой к нему не составит никакого труда. Важно лишь следить за соединяемыми вами элементами, а именно при наличии резиновой, либо прокладки, выполненной из другого материала, обходиться только ей. Если прокладки в месте соединения не имеется, тогда подматывается фумка или другое средство для герметичности. Так же обратите внимание с какой стороны у вас будут подходить трубы от котла, что бы сразу собирать коллектор в нужную сторону.

В этой статье мы больше рассмотрим вопрос по сборке самодельного коллектора со смесителем и насосом своими руками. Так как готовый заводской коллектор стоит очень дорого, тогда как собрав его своим руками из отдельных элементов можно неплохо сэкономить в два, а то и больше денег на нём.

Полипропиленовый коллектор своими руками

Сборка его из полипропилена пожалуй самый дешевый вариант исполнения. Собирается он из обычных полипропиленовых элементов, применяемых в отоплении и водоснабжении. На него так же ставится воздухоотводчик, сливные отверстия, краны. Правда у такого коллектора есть минусы. Он получается намного больше в размерах, чём если бы это был фирменный. Так же в него нельзя будет встроить расходомеры. Расход теплоносителя придется регулировать с помощью вентилей или других клапанов, что не совсем удобно, так как наглядно не видно конкретный расход по каждому контуру. Что бы вам было более понятно посмотрите на фотографии ниже.

Латунный коллектор своими руками

Вторым вариантом для сборки бюджетного коллектора это собрать его из латунных фитингов, тройников, футорок и т. д. Собирается такая система дольше полипропиленовой, так как каждое соединение нужно промотать фумкой, льняным волокном или специальным средством для герметизации резьбовых соединений. Такой вариант немного дороже первого, но смотрится он чуть симпатичнее, и занимает меньше места.

Сборка смесительно-насосного узла

Основными частями насосно-смесительного узла является трехходовой клапан для смешения горячей и холодной воды и непосредственно сам насос для циркуляции теплоносителя. Дополнительными элементами могут быть термометры на подающей и обратной гребёнки и манометр. Самой популярной схемой является такая:

Как видите вся система сделана из полипропилена, здесь важно правильно подключить трехходовой клапан. На самом клапане есть маркировка каждого входа.

Горячий вход идёт от котла, а холодный от обратной гребёнки тёплого пола, насос стоит после трехходового клапана. Термометры на подаче и обратке нужны для контроля температуры воды подающей в пол и температуры отработавших теплоносителя. Многие «трехходовики» имеют возможность оснащаться сервоприводом, при установке которого появляется возможность контролировать в автоматическом режиме температуру тёплого пола. Так же есть возможность установить на него термостатическую головку, с помощью которой можно выставлять нужную температуру непосредственно на головке. Выносная капсула термоголовки прикладывается к корпусу обратного коллектора.

Непосредственно после монтажа насосно-смесительного узла с коллектором и укладки трубы тёплого пола в обязательном порядке необходимо произвести опрессовку системы

Теплый пол является одной из популярных систем обогрева. При её монтаже один из этапов — установка коллектора. Многие владельцы, которые решаются на самостоятельное устройство такой системы обогрева, задаются вопросом, можно ли выполнить его монтаж своими руками.

Существует несколько разновидностей теплых полов. Одним из востребованных видов являются водяные системы обогрева. С ними связана одна особенность. Дело в том, что подключать к централизованной системе отопления её нельзя. Кроме этого, запрещается использовать подобные системы отопления в многоквартирных домах. Такие системы обычно монтируют в частных домах и коттеджах, расположенных за городом. Они являются отличным решением для жилища, где на первом этаже установлен водяной отопительный прибор. Грамотная установка теплого пола — возможность получить активную систему отопления, которая обеспечит максимальный комфорт для проживающих в доме людей в зимнее время.

В сравнении с обычным радиаторным отоплением теплый пол более эффективен для обогрева дома. Технология его монтажа требует установки коллектора. Эту работу можно легко выполнить своими руками, тем самым сократив затраты на установочные работы.

Еще до начала монтажа, необходимо приобрести необходимые материалы и инструменты. После этого следует провести подготовку основания напольного покрытия в комнатах. При выполнении работы необходимо ориентироваться на существующие требования безопасности.

Как подготовить основание

Когда проводится работа по подготовке основания, то первое, что следует сделать — убрать старую стяжку. После этого необходимо провести работу по выравниванию пола строго горизонтально. Нужно исключить возникновение на поверхности перепадов высот более 1 см.

После этого на горизонтальную поверхность необходимо уложить слой гидроизоляционного материала. Для этого по всему периметру помещения следует закрепить специальную ленту. Она исключит расширение пола при температурных нагрузках. Если система обогрева будет иметь несколько контуров, то её укладку необходимо производить не только по периметру помещения, но и между всеми контурами. После этого нужно провести работу по теплоизоляции пола качественным теплоизолятором во избежание теплопотерь.

Теплоизоляция

Выбор материалов для теплоизоляции осуществляют, ориентируясь на такие параметры, как:

• тип пола;
• площадь комнаты;
• предназначение устанавливаемой системы обогрева.

При выполнении работ в помещении, в котором уже проведено централизованное отопление, теплый пол будет выступать как дополнительный источник тепла. Поэтому при выполнении работ по теплоизоляции можно использовать вспененный полиэтилен.

Если установка теплого пола будет производиться в комнатах двухэтажного дома, в котором отапливаемым является помещение нижнего этажа, то достаточной мерой для утепления будет укладка листов пенополистирола слоем толщиной от 25 до 40 мм. Или же можно использовать другой утеплитель такой же толщины.

При устройстве «теплого» пола в квартире, расположенной на первом этаже, при условии, что под ним в подвале нет отопления, для создания слоя теплоизоляции используют керамзит в качестве засыпки, а поверх него выполняют укладку пенополистирола. Также можно выполнять монтаж специального утеплителя, который предназначен именно для теплого пола. Особенность такой теплоизоляции состоит в том, что материал с внутренней стороны имеет проемы для укладки труб.

Когда слой утепления смонтирован, переходим к следующему шагу, который предполагает монтаж арматурной сетки. Она необходима для закрепления стяжки, посредством которой будет удерживаться вся система.

К арматурной сетке после завершения укладки можно прикрепить трубы, используя стяжку. Если у владельца нет возможности использовать арматурную сетку, то для закрепления труб применяются специальные полосы для крепежа.

Материалы и инструменты

Для работ потребуются инструменты и материалы. Также следует выполнить расчет необходимого количества материалов, а помимо этого, позаботиться о приобретении необходимых компонентов системы.

• котел;
• коллектор;
• насос;
• клапан для регулировки;
• воздухоотвод;
• клапаны;
• фитинги;
• шурупы;
• шуруповёрт;
• цемент;
• песок.

Помимо них, до монтажа следует приобрести главные компоненты системы. В качестве главного элемента системы отопления выступает котел отопления. При выполнении монтажных работ не обойтись без нагнетающего насоса, который может подключаться непосредственно к котлу.

Монтаж клапанов выполняется на входе прибора. Также следует приготовить трубы, которые будут использоваться для создания разводки. После этого производят подготовку коллектора. Этот прибор имеет в составе элементы, используемые для настройки температуры системы и её регулировки.

Также владелец должен приобрести трубы для укладки на поверхности пола. Помимо них покупаются фитинги, которые во время работы используются для прокладки главной магистрали. Также эти элементы используют и для подсоединения к системе теплый пол проложенных труб.

Предназначенные для теплого пола трубы могут изготавливаться из полипропилена. Лучший выбор — изделия, имеющие армирующий слой из стекловолокна. Их достоинством является то, что при высокой температуре они меньше расширяются. Кроме них можно использовать полиэтиленовые трубы, поскольку при нагреве они расширяются по минимуму.

При монтаже поверхностных систем отопления чаще всего используют полиэтиленовые трубы. Выбирать следует изделия с диаметром от 18 до 22 мм. Труба должна быть рассчитана на рабочее давление до 10 бар и температуру до 90 градусов Цельсия. Отдельные модели труб снабжены кислородной защитой и имеют в своей структуре дополнительные слои. Однако чаще всего владельцы делают выбор в пользу полиэтиленовых труб, поскольку их стоимость довольно низкая. Если для владельца при монтаже теплого пола самое главное – снизить затраты на установку системы, то обычно выбираются именно трубы из полиэтилена.

Своим видом коллектор представляет собой прибор, у которого имеется отводы. По-другому его называют разветвителем. Применяется он главным образом для подсоединения разных контуров системы.

Магистральная линия подключает разные контуры, обеспечивающие доставку нагретой воды и отвод холодной.

При монтаже «теплого» пола устраивают два коллектора. Первый выступает разветвителем и предназначен для раздачи нагретой воды. Второй используется для сбора охлажденного теплоносителя.

Приборы, используемые для настройки системы, располагаются в конструкции разветвителя:

• клапаны;
• устройство для регулировки слива;
• запасной слив;
• воздух от воды.

Составление проекта

Для каждой отдельно взятой комнаты необходимо выполнить расчет длины труб и их шага. Специальные программы используют для расчета водяного пола. Обычно его осуществляют в проектном институте. Самостоятельно выполнить расчет мощности каждого контура достаточно сложно, поскольку здесь во внимание необходимо принимать множество факторов. Если во время расчетов будут допущены ошибки, то это может привести к неправильной работе системы.

Чтобы расчет мощности водяного теплого пола был произведен правильно, во время работы необходимо использовать следующие данные:

• мощность установки;
• размеры помещения;
• вид стен;
• используемый для системы утеплитель;
• тип покрытия пола.

Имея под рукой всю эту информацию, можно легко вычислить длину трубы для комнаты и шаг при её укладке. Выполняя расчеты расхождения труб, необходимо подобрать оптимальное направление магистрали.

Нюансы монтажа труб

В процессе укладки труб необходимо соблюдать определенные правила:

Выполнять работы по монтажу труб следует с внешней стены помещения, поскольку она более холодная, чем все остальные.

Если со стороны наружной стены в комнату проходят трубы, то часть трубы от входа до стены следует утеплить.

Чтобы происходило постепенное снижение прогрева пола от наружной стены, в помещении используют метод монтажа трубных изделий змейкой.

Если в помещении, в котором укладывается теплый пол, все стены являются внутренними, то для решения задачи по равномерному нагреву пола используют монтаж по спирали в направлении от стенки к центру.

Труба должна проходить по спирали до центра помещения. При укладке следует придерживаться двойного шага между ними, а после этого её можно разворачивать и разматывать в обратном направлении до выхода из комнаты непосредственно к разветвителю.

Монтаж коллектора для теплых полов

При выборе коллектора следует отталкиваться от количества контуров, входящих в систему водяного теплого пола. В коллекторе коллектор для теплых полов должно быть достаточно выводных отверстий для этого. Этот прибор отвечает за настройку теплого пола и его регулировку. В составе коллектора должны присутствовать запорные клапаны.

Устройство регулировочного клапана предусмотрено в некоторых приборах. Посредством этих клапанов осуществляется корректировка расхода воды для каждого поворота трубы. Путем регулировки можно обеспечить равномерность прогрева помещения.

Установка прибора выполняется в специальном шкафчике, у которого толщина составляет 12 см. При выборе размеров коллекторного ящика исходят из габаритов всех элементов коллектора для теплых полов, а также дополнительных элементов, которые он имеет:

• датчиков давления;
• воздухосливов;
• воздухоотводов.

Следует знать, что после монтажа коллекторной группы в ящике должно остаться место, которое используется для загиба от водяных труб всех контуров.

Работы по монтажу системы начинаются именно с установки коллектор для теплых полов в шкафчике. Он должен быть расположен таким образом, чтобы одинаковой длины были трубы от каждой комнаты. В отдельных случаях для размещения шкафчика выбирают место, максимально приближенное к самым крупным контурам. Монтаж шкафчика для коллектора может быть произведен в стену. Однако не следует выполнять углубление в несущих стенах.

Закрепить шкафчик следует таким образом, чтобы он находился выше уровня теплого пола. При этом должен быть исключён отвод трубы от коллектора вверх. Только в этом случае можно обеспечить правильную работу системы воздухоотвода.

Монтаж котла отопления

Процесс монтажа системы требует установки котла отопления. Мощность установки должно быть больше, чем у всех контуров, входящих в состав теплого пола.

Когда работа по установке котла выполнена, производится монтаж насоса. После этого выполняется монтаж запорных клапанов. Они необходимы для выполнения ремонта оборудования и в профилактических целях.

Когда эта работа выполнена, можно заниматься монтажом труб теплого пола и созданием стяжки. Профильные крепления используются для закрепления труб теплого пола. Их фиксируют к полу при помощи шурупов.

Повороты труб должны выполняться аккуратно. Перегибы трубопровода должны быть исключены. Если укладка теплого пола предполагается под плитку, то толщина бетонной стяжки должна составлять 4 см.

Более тонкую стяжку выполняют под ламинат. Укладку теплоизоляции не производят, чтобы не снизить теплоотдачи теплого пола.

На этом работы по установке теплого пола завершаются. Остается только выполнить проверку работоспособности системы. Проверка продолжается несколько часов, чтобы убедиться в правильности выполнения монтажных работ и эффективности функционирования установленной системы.

Заключение

Теплый пол является наиболее эффективным решением для отопления жилищ. Она может выступать основным источником отопления или использоваться в качестве дополнительного. Чаще всего ее применяют в дачных и загородных домах. Там в большинстве случаев централизованное отопление отсутствует, поэтому установка такой системы отопления является самым лучшим решением для создания комфортной атмосферы. Правильный монтаж всех компонентов, включая коллектор, гарантирует беспроблемную работу всей системы.

Монтаж коллектора теплого пола с вспомогательными устройствами правильней сделать сначала, и к нему присоединять металлопластиковую трубу, раскатывать её и возвращаться к коллектору же…

Цена на сборку и монтаж распределительного коллектора теплого пола варьируется от 3000 до 8000 рублей в зависимости от комплектующих, так что, сделав эту работу самостоятельно, вы столько и сэкономите.

Напомню: на один коллектор можно подключать не больше девяти контуров, поэтому если контуров много, то нужно делать два (или больше) коллектора.

Ещё напомню: коллектор для теплого пола желательно расположить максимально по середине дома, чтобы все контуры были по возможности одной длины. Это нужно и для равномерного прогрева, и для равномерности гидравлических сопротивлений в трубах. Если длины петель будут примерно одинаковыми, можно даже обойтись без датчиков протока.

Если дом в несколько этажей, то идеальный вариант – поместить коллектор где-то под лестницей, где никто ходить не будет, но доступ к коллектору хороший.

А также: коллектор желательно разместить в высшей точке системы – для удаления воздуха из труб (тогда просто на самом коллекторе ставится автоматический воздухоотводчик и никакой проблемы с завоздушиванием).

Ну и не принципиально, как вы расположите подающий и обратный коллекторы друг относительно друга: подающий сверху, а обратный снизу, или наоборот — система всё равно будет работать. Хотя, на самом деле, рекомедуется всё-таки подающий коллектор располагать сверху — чтобы тепло от него не нагревало обратный.

Иногда коллектор приходится монтировать не на том этаже, где сам теплый пол, а на этаже ниже, например, котельная на первом этаже, а теплый пол на втором. Возможно, вы просто не хотите, чтобы коллекторный шкаф «маячил» на жилом этаже, а потому хотели бы поместить его где-то в подвале.

Собственно, никакого криминала в этом нет. Монтаж коллектора теплого пола выполняем в той же последовательности, что и для любой другой ситуации. Проблема лишь в том, что воздух из системы не будет автоматически стравливаться, если воздухоотводчик поставить на коллекторе. Вывод: воздухоотводчик ставим на участке трубы между коллектором и раскатанными петлями для каждого (!) помещения и обязательно на обратке.

К воздухоотводчику должен быть доступ, и перед ним ставим традиционный шаровый кран с отсечным клапаном.

Ещё раз: воздухоотводчики ставятся на каждую петлю. То есть, сколько контуров, столько и воздухоотводчиков. Выводы сделайте сами: стоит ли монтировать коллектор ниже уровня теплого пола?

Это если вы будете собирать коллектор сами, а не покупать в сборе готовый. Всё равно нужно купить коллекторы по нужному числу контуров. На фото ниже коллектор с пятью выходами и фитингами под монтаж металлопластиковой трубы:

фото 1

Это самый бюджетный вариант монтажа коллектора для теплого пола, с ручной регулировкой.

С одной стороны у коллекторов наружная трёхчетвертная резьба, с другой внутренняя тоже трёхчетвертная.

При соединении коллектора с полипропиленовой трубой, идущей от котла, применяем разъёмное соединение. Такое соединение состоит из гайки, втулки, резинового уплотнителя и накидной гайки. Разъёмное соединение накручивается одной гайкой на наружную резьбу коллектора (на фото выше — слева). А с другой стороны накручивается полипропиленовая муфта, у которой с одной стороны резьба, с другой – полипропиленовый участок для крепления к основной трубе.

Ну и крепим к коллекторам все прочие устройства, какие нужны: переходники, воздухоотводчик, кран для слива, вентили… А также кронштейны для крепления коллекторов к стене.

На обратном коллекторе ставим обычный шаровый кран (на одну резьбу коллектора, вторая резьба для соединения с обраткой, идущей к котлу) – для залива и слива системы отопления (на фото 1 кран установлен на нижнем — обратном — коллекторе, справа).

Помним про подмотку резьбы — там, где без этого не обойтись (как понять, можно ли обойтись без подмотки? — Очень просто: есть уплотнительное резиновое кольцо — подмотка не нужна, нет такого кольца — мотаем).

(О том, как сделать коллектор для теплого пола своими руками, читайте дополнительно.)

После сборки коллекторы можно поместить в специальный коллекторный шкаф. Для этого, разумеется, шкаф нужно установить. Высоту установки шкафа нужно ориентировать относительно поверхности будущего чистового пола.

Для монтажа коллектора в шкафу есть направляющие, которые передвигаются горизонтально на нужное расстояние друг от друга:

Расстояние между направляющими зависит от длины коллектора. На направляющих имеются болты с гайками, с помощью которых коллекторы и крепятся.

Если коллектор без шкафа, то крепите его на высоте не ниже 1000 мм от основания, после устройства всех слоёв «пирога» теплого пола высота от чистого пола будет нормальная. Вообще, крепить коллектор можно на любой высоте, удобной для присоединения потом труб (в смысле, не нужно делать его слишком низко, иначе будет не удобно подводить трубы петель). Обычно коллектор монтируется на 400…500 мм от нижнего коллектора до бетонного пола.

К стене коллектор можно крепить либо специальными кронштейнами:

— либо хомутами с дюбелями:

Под пластиковый дюбель сверлим отверстие чуть большей глубины, чем длина дюбеля, — чтобы пыль от сверления, оставшаяся в отверстии, не помешала забить дюбель полностью.

Также на коллекторе нужно установить автоматический воздухоотводчик (1):

фото 2: 1 — автоматический воздухоотводчик, 2 — термостатическая головка, 3 — расходомер

Для этого скорей всего  понадобятся переходники и уголки (бронзовые или стальные нержавеющие – по вашим возможностям и исходя из материала самого коллектора: если коллектор медный, то и переходники лучше брать из медных сплавов; для коллектора из нержавейки, соотвественно, приемлемей применить все переходники тоже из нержавейки) для соединения резьбы на коллекторе с резьбой на воздухоотводчике, поскольку на коллекторе резьба 3/4 дюйма, а на воздухоотводчике полудюймовая.

Соединяя резьбовые детали, применяем подмотку (фум-ленту, паклю с краской или герметиком).

Важно! Собирая коллекторный узел, следим за расположением выходов: выходы для труб смотрят вниз, воздухоотводчик – вверх (должен находиться в верхней точке узла).

Кроме перечисленных выше деталей (воздухоотводчика, шарового крана, переходников, уголков, муфт…), на фото 1 изображён байпасный участок между подающей и обратной трубами. На этом участке также устанавливается шаровый кран; поскольку байпас собирается в приведённом примере из полипропиленовой трубы, то и шаровый кран нужно купить для такой трубы. Назначение байпаса рассматривалось в одной из предыдущих статей, напомню лишь, что нужен он для регулирования температуры теплоносителя. Но лучше уж собрать и поставить вместо этого крана смесительный узел, который будет регулировать температуру автоматически, о чём читайте ниже.

Сервоприводы или термостатические головки, регулирующие прохождение теплоносителя, ставятся на обратном коллекторе (см. фото 2 (2); в отличие от радиаторного отопления, в котором термоголовка на подаче к радиатору). Так делают для того, чтобы замедлить уход горячего теплоносителя из контура, таким образом получая от него (от теплоносителя) больше тепла.

Коллекторный узел может включать в себя и больше: циркуляционный насос, двух- или трёхходовой клапан, термодатчик (см. дополнительно Смесительный узел тёплого водяного пола), как на фото 3 и 4:

фото 3

Cлева модуль подмеса (смесительный узел) с насосом, трёхходовым клапаном; здесь есть также термометр, термостат (белая «коробочка» над насосом). Между модулем подмеса и коллекторами ставятся шаровые краны, чтобы не только отсоединять при необходимости одно от другого, а ещё и для удобства прогонки теплоносителя и удаления воздуха при первом заполнении теплого пола.

На самом коллекторе установлены расходомеры на подаче и есть гнёзда для сервоприводов на обратке. Если длина труб в петлях слишком разная, то за счет регуляторов протока можно отрегулировать расход теплоносителя.

фото 4

Все элементы смесительного узла имеют накидные гайки, что очень упрощает их соединение между собой. Смесительных узлов много разных комплектаций (принцип работы у всех один), к каждому прилагается инструкция по сборке. Тем не менее, чуть-чуть о соединении смесительного узла и коллектора на конкретном примере.

Итак, купили коллекторы и смесительный узел. Нужны будут гаечные ключи, отвёртки и подмотка с пастой. Допустим, у нас коллектор с гнёздами под сервоприводы и с расходомерами:

Здесь подающий коллектор снизу (на нём расходомеры), а обратный сверху, это учитываем.

Следующая задача – соединить коллектор со смесительным узлом. В нашем примере он состоит из насоса, трехходового клапана, байпаса, накладного реле и  соединительных патрубков:

В комплекте должны быть также прокладки и термометр (термодатчик). В том виде, как на фото выше, смесительный узел должен присоединяться к коллекторам слева. Если нужно справа, то просто отпускаем накидные гайки насоса и разворачиваем насос на 180 градусов.

Дальше (в приведённом примере) нужно поменять местами и коллекторы: подающий вверх, обратку вниз, как по идее и полагается им быть. Сделать это легко, нужна только отвёртка и две руки (свои:)).

Между коллектором и смесительным узлом нужно поставить краны (на фото обведены зелёным), и между смесительным узлом и магистральным трубопроводом, подходящим от котла:

Кранов нет в комплекте с данными устройствами, нужно купить отдельно. Прикручиваем краны Маевского и слива (на фото обведены оранжевым). Результат должен выглядеть так, как на фото выше.

Сперва собираем без подмотки, смотрим, что всё меж собой хорошо стыкуется, а только потом уже собираем заново с подмоткой. Помним ещё, что при соединении накидными гайками нужно добавлять резиновые прокладки.

Это можно сделать до присоединения контуров теплого пола. Если вы намерены спаять этот участок из полипропиленовых труб, тогда вам в помощь.

Внимание! Монтаж металлопластиковых труб к коллекторам выполняется после укладки утеплителя и пр., так что, выполнив монтаж коллектора теплого пола, читайте материал, соответствующий выбранной вами системе: то ли с бетонной стяжкой, то ли без стяжки. А потом возвращайтесь сюда.

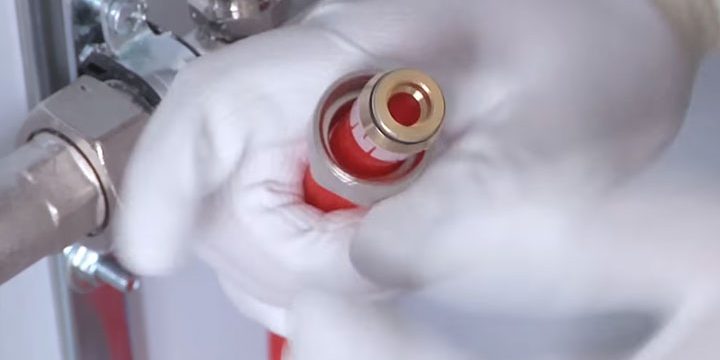

Прежде чем крепить металлопластиковую трубу, нужно присоединяемый конец трубы развальцевать и внутренний её диаметр зачистить от заусенцев, иначе можно повредить резиновые уплотнительные кольца.

Далее надеваем накидную гайку на саму трубу. Затем – обжимную шайбу, на которой есть разрез и внутри имеются насечки. Когда гайку начинают затягивать, шайба сжимается и за счёт насечек плотно обжимает трубу. Далее: надеваем трубу на место, следя, чтобы не повредить уплотнительные кольца, и вручную накидная гайка закручивается (потом подтягивается ключом) (обо всём этом более подробно и с картинками читайте в статье про монтаж металлопластиковой трубы).

Теперь у вас достаточно информации, чтобы выполнить монтаж коллектора теплого пола вместе со смесительным узлом. О том, как присоединить к коллектору трубу теплого пола, читайте в следующей статье.

монтаж коллектора теплого пола

Назначение коллектора

Коллектор является одним из основных узлов, входящих в состав теплого пола, который обеспечивает подключение всех греющих контуров в единую систему. При подаче горячей воды от котла, ее температура может быть очень высокой, а это недопустимо для теплого пола, поэтому вместе с коллектором устанавливают смесительный узел, который обеспечивает температуру воды около 40-45 градусов.

Основная задача коллектора и элементов, которые на нем установлены – подготовка и подача воды заданной температуры в греющие контуры.

На подающей трубке есть термостатические клапаны, а на обратке установлены датчики протока. При помощи термостатов можно регулировать температуру в каждом нагревательном контуре.

Датчики протока позволяют визуально контролировать протекающую по ним жидкость, и с их помощью проводится гидравлическая балансировка системы.

Если вы приобретаете дешевый коллектор для теплого пола, то в нем может не быть датчиков протока.

Кроме описанных деталей, коллектор снабжается манометром и термометром, они позволяют контролировать температуру и давление в системе. Есть кран для спуска воздуха, элементы крепления к стене или к коллекторному шкафу. Часто производители продают полностью готовый комплект, где кроме коллектора, есть насос и двух или трехходовой клапан.

Устройство коллектора и схемы его подключения

Использование современного коллектора имеет ряд преимуществ и без указанного элемента, обеспечить эффективную и безопасную работу данного типа отопления нельзя:

• безопасность, исключается возможность подачи очень горячей воды в систему;
• возможность управлять температурой в каждом отдельном контуре, а установка терморегулятора и электропривода, позволяет автоматизировать этот процесс и корректировать температуру пола, в зависимости от погодных условий;
• можно проводить регулировку температуры и в ручном режиме, но этот способ не стоит применять, если используется высокотемпературный источник подачи горячей воды;
• есть возможность ограничить температуру, для этого на термостатической головке выставляют определенный уровень, выше которого вода в греющие контуры подаваться не будет.

Применяется несколько способов соединения труб:

• параллельное;
• последовательное;
• смешанное.

Если используется параллельная система, то большая вероятность потери некоторого количества тепла, но этот вариант позволяет устанавливать двухходовой клапан, который является дополнительным элементом регулирования.

Наиболее производительной является последовательная система. Комбинированная система сочетает в себе преимущества двух предыдущих, ее монтаж проводится быстро и просто.

Назначение клапанов

Двухходовой клапан может пропускать воду только в одном направлении, но его пропускная способность низкая. Главным его преимуществом является плавная подача теплоносителя. Современные модели имеют сервопривод, что позволяет точно регулировать пропускное отверстие, делается это при помощи двигателя и датчика положения клапана.

Двухходовые клапаны имеют небольшую пропускную способность, поэтому их можно использовать в помещениях, площадь которых не превышает 200 м2.

Трехходовой клапан может смешивать и разделять потоки воды, поэтому его еще называют смесительным. В нем есть три патрубка, по одному вода поступает от котла, по другому она подается в систему, а по третьему поступает обратка и она снова смешивается с горячей водой. Такие элементы устанавливают в автономных системах отопления на выходе из коллектора.

Во время эксплуатации теплого пола происходит засорение клапана и для удобства его замены, используют разъемную соединительную муфту.

Самостоятельное проведение монтажа коллектора

Для выполнения работ по проведению монтажа, вам понадобится следующее:

• коллектор со всеми необходимыми элементами;
• коллекторный шкаф, если монтаж проводится не в котельной, а в помещении;
• гаечные ключи;
• отвертки;
• подмотка с пастой.

Если вы приобрели коллектор, то провести сборку и монтаж  своими руками сможет любой домашний мастер. На трубках для подачи горячей воды и обратки уже установлены клапаны и датчики расхода, вам необходимо только соединить их вместе, так как обычно коллектор продается разделенный на несколько ответвлений.

После этого, трубки крепят на кронштейны, и теперь коллектор составляет единый узел. На следующем этапе сборки, устанавливают приборы контроля, заглушки и другие имеющиеся элементы.

Чтобы правильно собрать коллектор, следуйте инструкции, которая разработана производителем и обязательно входит в комплект указанного оборудования.

После сборки, необходимо прикрепить коллектор к стене, и только после этого, можно устанавливать клапан и насос. Если их установить раньше, то при монтаже готового узла на стену, будут трудности.

Монтаж насоса и клапана проводится в соответствии с той схемой, которую вы выбрали, после чего они через магистрали подключаются к котлу, а греющие трубы подключаются к отводам. Если коллектор установлен не в котельной, а в жилом помещении, то лучше его монтаж проводить в коллекторный шкаф.

Сначала проводится сборка без подмотки, проверяется, чтобы детали нормально стыковались между собой, потом все разбирают и проводят монтаж с подмоткой, а в накидные гайки обязательно вставляют резиновые прокладки.

Во время сборки коллектора обращайте вникание на расположение выходов: те, что предназначены для труб, направлены вниз, а воздухоотводчики направлены вверх.

Советы специалистов

Чтобы правильно и качественно провести монтаж коллектора и произвести подключение к системе теплого пола, надо придерживаться следующих советов:

• при выборе указанного оборудования, учитывайте размеры помещения, его назначение и свой бюджет;
• для маленького помещения, достаточно простого и дешевого пластикового коллектора;
• большую эффективность будет иметь оборудование, в состав которого входит циркуляционный насос, но и стоимость его больше;
• коллекторный шкаф надо устанавливать так, чтобы он обеспечивал удобное подключение труб и не создавал дискомфорта в помещении;
• лучше приобретать готовый коллекторный набор, в составе которого уже есть все необходимое оборудование;
• если соединяемые элементы имеют различные диаметры, то надо использовать фитинги-переходники;
• самым простым и дешевым будет коллектор из запорных клапанов, но он не имеет возможности настройки, а использование регулировочных клапанов, позволяет выставлять температуру в каждом отдельном контуре.
• так как площади комнат разные, то происходит неравномерный их нагрев, и что бы настроить коллектора теплого пола, используются клапаны регулировки.

Вывод

Хотя сразу вам может показаться, что коллекторный узел имеет сложную конструкцию и его невозможно установить самостоятельного, но это не так. Покупая такое оборудование, обязательно изучайте инструкцию, следуя которой, вы сможете все монтажные работы выполнить своими руками.

Полезное видео

Монтаж теплого пола с коллектором на видео ниже:

После проведения всех работ по укладке контуров водяного теплого пола, наступает ответственный момент их подключения к коллектору.

В данной статье рассмотрим пошаговую последовательность как это правильно сделать, когда и какие испытания следует проводить и какие ошибки вас могут подстерегать в этом деле. Также затронем вопрос автоматического регулирования температуры в помещениях.

Подключение труб теплого пола к гребенке</h2>

Монтаж греющих труб начинается с подключения свободного конца трубки к штуцеру подающей гребенки распределительного коллектора.

У большинства современных производителей, например таких как Rehau, это делается при помощи резьбозажимного соединения под евроконус. Оно считается одним из самых простых и надежных по исполнению на сегодняшний день.

Евроконус зачастую идет под диаметр 17мм, тем временем как масса пользователей собирает свою систему теплых полов из 16-й трубы. В этом случае вам придется откалибровать трубку под заданный размер.

Можно применить оригинальные трубки из сшитого полиэтилена от Rehau, которые идут 17-го диаметра, тогда все должно зайти без дополнительных телодвижений.

Ошибка №1 — не рекомендуется обрабатывать и расширять конец трубки не приспособленным инструментом.

Кто-то расширяет стенку при помощи ножниц по металлу. Вроде бы все и подходит, но идеально ровного соприкосновения вы таким способом не добьетесь.

Надежность соединения от этого в итоге проиграет. При частых перепадах температуры, в этом месте в будущем вполне возможно появление течи.

Далее одеваете на трубку накидную гайку, вставляете туда же обжимное кольцо и упорную втулку.

•
•

•
•

После чего от руки затягиваете конец трубки к присоединительному штуцеру.

Для того, чтобы не сорвать штуцер на коллекторе, окончательную затяжку следует производить при помощи двух ключей. Одним фиксируете шестигранник на штуцере, а вторым производите затяжку резьбозажимного соединения.

При монтаже эластичных труб подводку коллектора у пола лучше заключить в фиксатор поворота.

На входе в стяжку, на трубы необходимо одеть защитный кожух из гофротрубы или теплоизоляции. Рекомендуемая длина — не менее 0,5м.

25см будут выходить наружу, а другие 25см будут расположены в самой стяжке.

Ошибка №2 — если не одеть защитного кожуха, трубка будет повреждаться об острые края стяжки при ее температурных удлинениях.

Подводку греющих контуров следует прокладывать с шагом в 100мм.

Монтаж контура заканчивается подведением другого конца трубы к соответствующему штуцеру обратной гребенки.

В зоне присоединения труб к коллектору, где расстояния между трубок минимальное или они идут вплотную друг к другу, их также нужно помещать в теплоизоляцию или гофру.

Это предотвратит перегрев стяжки и снизит температуру поверхности вблизи самого коллектора. Точно таким же образом поочередно подключаете все остальные контура.

Ошибка №3 — не перепутайте подачу с обраткой. Не всегда где стоят расходомеры подключаются подающие шланги, а к другой гребенке обратные.

Все зависит от типа ротаметра. Поэтому сверяйтесь с документацией. В одном случае шток должен отклоняться потоком воды вниз, поэтому через него и заводят подачу.

А в другом наоборот, поднимать шток вверх.

Отличить их можно по шкале. У тех что на подачу — ноль будет в самом вверху, а шкала соответственно будет возрастать к низу.

У тех что на обратку — ноль снизу, а цифры увеличиваются наверх.

Заполнение водой и проверка герметичности давлением</h2>

После подключения приходит время заполнить систему водой.

Делать это нужно не через котел отопления, а непосредственно через краны для спуска и наполнения. Они расположены на задней заглушке распредколлектора.

Ошибка №4 — если будете закачивать воду через котел, есть риск выхода из строя циркуляционного насоса.

При этом обязательно перекрывайте шаровые краны с подачей от котла.

Далее воспользовавшись специальным ключом, закрываете все контура, кроме одного. Именно с него и будете начинать заполнение системы водой.

Также закрываете все краны на ротаметрах, кроме одного.

Теперь можно подключить шланг с водой к сливному крану на подающей гребенке.

К обратной гребенке подсоединяется шланг для слива воды. После чего можно потихоньку пускать воду.

Сливной шланг с обратной гребенки опускаете в канализацию или просто в ведро и ждете пока спустится весь воздух.

Только после этого открываете шаровые краны на коллекторе и окончательно выпускаете остатки воздуха через воздухоотводчики.

До заливки стяжки сами трубопроводы теплого пола следует проверить на герметичность.

Испытания производятся на холодной воде. При этом испытательное давление должно превышать рабочее в 1,5 раза.

Как правило, гидравлические испытания проходят в течение 3-х часов. В течение первого часа, каждые 10 минут понижающееся давление доводят до требуемого.

А в течение последующих 2-х часов производят контрольный замер.

Давление в рабочей и исправной системе, не должно понизиться от первоначального, более чем на 2 бара.

Ошибка №5 — доверять только показаниям давления, без визуальной и физической (руками) проверки стыков. Вам обязательно нужно убедиться в герметичности не только трубок, но и всех стыков и соединений. Дело в том, что небольшое подкапывание, падением давления никак не определяется.

В итоге, вы довольные всеми показаниями окончательно зальете стяжку и смонтируете всю систему. А через время, эти мокрые места себя покажут во всей красе.

В виде исключения, если у вас на объекте отрицательная температура, для систем напольного исполнения допускается проведение пневматических испытаний сжатым воздухом или инертным газом.

Герметичность каждого соединения при этом проверяется пенящимся составом.

Гидравлические испытания обычно оформляются протоколом.

Балансировка контуров и заливка стяжки</h2>

Далее происходит гидравлическая балансировка отдельных контуров теплого пола. Для этого необходимо с помощью специального регулировочного ключа выставить заданное проектировщиком значение на вентилях тонкой регулировки.

Если таких вентилей у вас нет, то выставляете расчетный расход теплоносителя для каждого отопительного контура. Делается это расходомерами.

Ими задают проток, дабы выровнять все контура между собой. Ведь длина каждого может быть любой, а теплоноситель у вас должен равномерно пройти по всем контурам, а не только по самому короткому.

После опрессовки и проверки на герметичность, трубы заливаются стяжкой. При этом система должна быть обязательно заполнена холодной водой и находиться под давлением.

Ошибка №6 — залить стяжку с пустыми трубами.

Когда стяжка наберет прочность, проводятся тепловые испытания. Это занимает промежуток времени равный 7 дням. При этом в течение первых трех дней, система отопления промывается водой с температурой 20 градусов. В последующие 4 дня устанавливается максимальная рабочая температура и проверяется прогрев всех контуров.

Тепловой испытание также оформляется протоколом.

Автоматическое регулирование температуры теплых полов</h2>

Если теплые полы разветвленные и обогревают большое кол-во помещений, то их целесообразно оснастить автоматическим регулированием.

Это избавит вас от постоянного подкручивания регулировочных вентилей на коллекторе.

Монтаж системы автоматического регулирования начинается с установки в распределительном шкафу на din-рейке клеммной колодки.

Она монтируется непосредственно над распределительным коллектором.

Сначала к этой колодке подводите сетевое напряжение.

Затем на обратную гребенку распределительного коллектора устанавливаются сервоприводы.

Они присоединяются двухжильными кабелями, к соответствующим клеммам.

Следует обращать внимание, чтобы все сервоприводы отопительных контуров одного помещения, подключались на колодке к клеммам одного терморегулятора.

•
•

•
•

В отапливаемых помещениях монтируются сами терморегуляторы.

Они устанавливаются на высоте от пола в 130см.

•
•

•
•

При этом соблюдайте правила и не размещайте их там, где возможно влияние посторонних факторов на реальную температуру в комнате.

Ошибка №7 — не правильно выбранное расположение терморегуляторов.

В этой автоматике интегрировано переключение режимов отопления и охлаждения.

Сам терморегулятор необходим для контроля и поддержания заданной температуры в помещении. Управление происходит с помощью кнопок.

Терморегулятором можно выставить желаемую температуру в комнате с точностью до 0,5 градуса, а также:

Такие девайсы снабжаются защитой от замерзания и выбором различных режимов работы. После всех подключений и настроек закрываете коллекторный шкаф.

На этом подключение коллектора теплых полов и системы автоматического регулирования можно считать завершенными.

Источник — Forumhouse

Используемые источники:

• http://domotopil.ru/teplyi_pol/vodjanoj/montazh-kollektora.html
• https://kotel.guru/truby/kollektory/montazh-kollektora-dlya-teplogo-pola-svoimi-rukami.html
• http://vodotopim.ru/teplopol/montag-kollektora-teplogo-pola.php
• https://dom-s-ymom.org/stroitelstvo/konstruktivnye-resheniya/pol/teplyj/vodyanoj/kak-sdelat-kollektor.html
• https://domikelectrica.ru/7-oshibok-pri-podklyuchenii-kollektora-teplogo-pola/
