Вакуумный насос своими руками: пошаговый процесс работы, как сделать вакуумный насос

Содержание:

Техническое устройство, которое специально предназначено для откачивания газов и паров из замкнутого объема и формирования в нем вакуумной среды, называется вакуумный насос. Такое оборудование делится на различные типы в зависимости от своего конструктивного исполнения и принципа действия. Оно активно используется в различных отраслях промышленности, на предприятиях сельскохозяйственной отрасли, а также для оснащения лабораторных подразделений.

Пластинчато-роторный масляный вакуумный насос 2НВР5Д

Отдельные модели вакуумных насосов применяются и для решения бытовых задач (в частности, для организации более компактного хранения вещей и постельных принадлежностей, для продления срока годности пищевых продуктов, также находящихся на хранении). Чтобы правильно подобрать устройство, способное создавать разрежение воздуха в окружающей его среде, ограниченной определенным объемом, необходимо разобраться не только в том, как работает вакуумный насос, но и в конструктивных особенностях различных типов такого оборудования, а также в их функциональных возможностях.

Принцип действия

Принцип действия основной части вакуумных насосов заключается в том, что разряжение воздуха, которое создают такие устройства, достигается за счет изменения объема рабочей камеры. Для следующих типов вакуумных насосов принцип работы характерен вышеуказанный:

• ротационные устройства;
• водокольцевые вакуумные насосы (ВВН);
• вакуумные насосы поршневого типа.

Устройство жидкостно-кольцевого вакуумного насоса

Машины, работающие по данному принципу, создают предварительное разрежение воздуха. Такое состояние воздушной среды, которого вполне достаточно для решения многих задач, называют форвакуумом. Для того чтобы создать более глубокий вакуум, необходимо использовать насосные устройства других типов, к которым, в частности, относятся:

• молекулярные;
• турбомолекулярные;
• вакуумные насосы водо-, пароструйного и паромасляного типа;
• диффузионные и эжекторные устройства.

Принцип действия вакуумных насосов вышеперечисленных типов основан на том, что движение молекулам откачиваемой газовой или воздушной среды передается от движущейся с высокой скоростью жидкой или газообразной субстанции либо твердой поверхности.

Направления движения струи газа, жидкости или твердой поверхности и молекул откачиваемой среды могут совпадать или располагаться перпендикулярно друг к другу (турбомолекулярные насосы).

Принцип работы пароструйного вакуумного насоса

Эффективность работы большей части вакуумных насосов зависит от того, насколько эффективно в них реализуется принцип вытеснения. Объем вакуума, который они способны создать в замкнутом пространстве, напрямую зависит от того, насколько герметичной является их рабочая камера. За обеспечение герметичности последней отвечает сразу несколько элементов конструкции вакуумного насоса – рабочее колесо и пластины, которые зафиксированы на его внешней поверхности, золотники.

Нередки ситуации, когда насос вакуумный способен откачивать газовую среду, но его технических возможностей недостаточно для того, чтобы понизить ее давление до требуемого значения. В таких случаях используется одновременно несколько вакуумных насосов, подключаемых друг к другу последовательно. Если же необходимо повысить скорость формирования вакуумной среды, также используется несколько насосов, но в таком случае они соединяются по параллельной схеме.

Как работает ВВН

Водокольцевой вакуумный насос – это наиболее популярный тип оборудования, используемого для откачивания газовых сред из замкнутых объемов. Для функционирования таких устройств нужна жидкая рабочая среда, в качестве которой преимущественно используется вода (реже – масло, тосол, щелочи, кислоты и другие вещества). Конструктивная схема насосов данного типа включает в себя колесо с лопатками, которое является основным рабочим органом таких устройств.

Принцип, по которому работают ВВН, достаточно прост. Заключается он в следующем.

• Под воздействием вращения лопаточного колеса, создающего центробежную силу, жидкость отбрасывается к стенкам рабочей камеры, формируя по ее внутреннему периметру водное кольцо.
• В центральной части рабочей камеры в результате протекания вышеописанного процесса создается зона разрежения, что и обеспечивает всасывание откачиваемой газовой среды в такую камеру через входной патрубок.

Принцип работы и основные детали насоса ВВН

Следует иметь в виду: принцип работы вакуумных насосов данного типа подразумевает, что жидкая рабочая среда постоянно нагревается, поэтому ее необходимо регулярно менять.

Устройство и принцип действия водокольцевых вакуумных насосов достаточно просты, что обеспечивает высокую надежность такого оборудования, а также простоту его эксплуатации, технического обслуживания и ремонта.

Водокольцевые вакуум-насосы не требуют очистки перекачиваемых газов и способы работать в круглосуточном режиме

Что представляют собой вакуумные насосы Рутса

В тех случаях, когда в замкнутой системе, характеризующейся значительными газовыми нагрузками, требуется создать вакуум не слишком большого значения, может быть использован механический вакуумный насос Рутса, относящийся к устройствам двухроторного типа. Основой конструкции таких насосов являются два ротора, которые синхронно вращаются в корпусе в разные стороны, не контактируя друг с другом.

Работают такие насосы, роторы которых в поперечном сечении имеют форму восьмерки, без использования жидкой рабочей среды. Это исключает наличие в их внутренней камере постоянно двигающейся массы, что улучшает динамическую балансировку таких устройств. Именно поэтому даже при высоких скоростях вращения роторов насосы Рутса практически не издают шума и не вибрируют.

Схема насоса Рутса

Чтобы уменьшить противоток откачиваемых насосами Рутса газовых сред, на выходе из таких устройств дополнительно устанавливают достаточно производительные форвакуумные насосы. В качестве последних могут быть использованы такие виды вакуумных насосов, как устройства пластинчато-роторного, роторно-поршневого и винтового типа. Кроме того, в роли форвакуумного применяют водокольцевой вакуумный насос. Между форвакуумным насосом и насосом Рутса, чтобы предотвратить попадание масла в откачиваемый объем, устанавливается масляная ловушка сорбционного или ионного типа. Использование насосов Рутса в связке с форвакуумными устройствами позволяет создавать низкий и средний вакуум с высокой скоростью откачивания.

Насос Рутса предназначен для транспортировки больших объемов газов

Конструкция и принцип действия вакуумных насосов для дизельных двигателей

Насосы, которыми оснащаются дизельные двигатели, предназначены для создания вакуума в рабочей камере такого агрегата. Основным конструктивным элементом данных насосов является ротор, оснащенный выдвигающейся пластиной, разделяющей рабочую камеру устройства на две полости. Поскольку ротор вакуумного насоса для дизельных двигателей установлен в рабочей камере эксцентрично, при его вращении выдвигающая лопасть уменьшает объем одной части такой камеры, одновременно увеличивая объем другой полости. Таким образом, в рабочей камере создается зона разрежения, что способствует всасыванию воздуха через входной патрубок. Попадающий в рабочую камеру воздух проталкивается лопастью к выходному патрубку.

В дизельных двигателях вакуумный насос служит для создания разряжения

Для смазывания движущихся элементов внутренней конструкции вакуумного насоса для дизельных двигателей, а также для обеспечения более плотного прилегания лопастей таких устройств к внутренним стенкам их рабочей камеры используется масло, которое подается от головки цилиндров самого двигателя по специальному каналу. Для приведения в действие насоса используется коленчатый или распределительный вал самого дизельного двигателя. Как можно заметить, устройство и принцип действия вакуумных насосов для дизельных двигателей мало чем отличаются от того, как устроены и работают устройства водокольцевого типа.

Как устроен вакуумный насос для откачивания воды

Водяные вакуумные насосы, которые относятся к специальному насосному оборудованию, одинаково успешно могут быть использованы для откачивания воды, газовой среды, а также газа, смешанного с жидкостью. Активно применяется такое оборудование как в различных отраслях промышленности, так и в быту (в частности, такими устройствами оснащаются системы автономного водоснабжения и полива, их применяют для откачивания воды из различных водоемов и ее транспортировки к месту потребления).

Принцип действия вакуумного насоса для воды

Принцип, по которому работает вакуумный насос для воды, заключается в следующем.

• Вода, находящаяся в рабочей камере, захватывается лопатками рабочего колеса и также начинает перемещаться.
• В результате вращения лопаток колеса вместе с жидкостью на последнюю оказывается центробежная сила, что приводит к отталкиванию жидкости к стенкам рабочей камеры.
• В результате протекания вышеописанных процессов в центральной части рабочей камеры создается разрежение воздуха (а фактически вакуум, так как корпус устройства надежно загерметизирован). В данную область рабочей камеры как раз и втягивается газовая или жидкая откачиваемая среда.

Степень герметичности рабочей камеры вакуумного насоса для воды можно регулировать, что позволяет уменьшать или увеличивать давление перекачиваемой среды в напорной магистрали.

Внешне вакуумный водяной насос похож на обычное устройство центробежного типа

Вакуумные насосы для откачки воды, как можно заметить, по конструкции и принципу действия мало чем отличаются от насосных устройств центробежного типа. Между тем имеют такие устройства целый ряд весомых преимуществ.

• Элементы конструкции оборудования обладают высокой прочностью и, соответственно, более высокой надежностью.
• При работе устройство создает низкий уровень шума и вибраций.
• Закачивание и подача воды протекают с высокой скоростью.
• Откачиваемое таким устройством вещество (жидкость, газ, жидкость в смеси с газом) подается в напорную магистраль с более высокой производительностью.
• За счет исключительно качественной герметизации в рабочей камере такого насоса формируется изотермическая среда.

Современные вакуумные насосы данного типа часто оснащаются встроенным грязеотделителем, предотвращающим попадание твердых включений, содержащихся в составе откачиваемой среды, во внутреннюю камеру.

Как правильно выбрать вакуумное насосное оборудование

Современные производители предлагают множество моделей вакуумного насосного оборудования, что несколько затрудняет выбор таких устройств, активно используемых сегодня как в промышленности, так и в быту. Между тем эффективность такого оборудования во многом зависит именно от правильности его выбора, при осуществлении которого следует ориентироваться на целый ряд параметров.

Сначала следует определиться с тем, какие задачи должно будет решать выбираемое устройство. Для бытовых целей выбирают оборудование невысокой мощности, для промышленных – агрегат с соответствующими техническими характеристиками.

Насос вакуумный ВВН1-50ТМ производительностью 50 кубических метров в минуту

Основными техническими характеристиками, на которые ориентируются при выборе вакуумного насоса, являются:

• максимальный уровень вакуума, который способно создавать такое оборудование;
• скорость, с которой устройство создает вакуум в замкнутом объеме;
• начальное давление (так называемый предварительный вакуум);
• максимальное значение выпускного давления;
• производительность, с которой способно работать выбираемое оборудование.

Основные технические параметры насосных агрегатов ВВН

Начальным называют давление, которое создается на выходе из насоса в самом начале его функционирования. Максимальным считается такой уровень создаваемого насосом вакуума, при котором оборудование функционирует со своей номинальной производительностью. Максимальным выпускным называют наибольшее значение давления, создаваемого в напорном патрубке. Следует иметь в виду, что некоторые модели вакуумных насосов не способны выводить в атмосферу газ или воздух, который они откачали из закрытого объема. Для нормального функционирования таких насосов к их напорной магистрали подсоединяют форвакуумные устройства. Все перечисленные выше типы давления, как правило, измеряются в Па.

Вакуумный насос с электрическим двигателем и трубчатым ресивером, используемый для откачки воздуха при безанкерном закреплении бурильных установок

Скорость, с которой вакуумный насос откачивает воздух или газ, указывает на то, какой объем откачиваемой среды пройдет через выпускной патрубок при нормальном уровне давления. Производительность, с которой работает вакуумная помпа, рассчитать достаточно просто, для чего необходимо умножить значение скорости работы устройства на значение давления, при котором такая работа осуществляется.

При выборе вакуумного насоса также следует учитывать конструктивные особенности такого оборудования. От данного параметра, в частности, будет зависеть, насколько простыми будут эксплуатация, техническое обслуживание и ремонт вакуумного насоса. Кроме того, надо обратить внимание на такие характеристики выбираемого оборудования, как число оборотов; мощность, которую потребляет приводной двигатель; количество ступеней откачки; объем используемой рабочей жидкости и ее расход, а также размеры и вес устройства.

<index>

В различных сферах человеческой деятельности требуется создание вакуума. Этот термин характеризует состояние газовой фазы, давление которой ниже атмосферного. Он измеряется в миллиметрах ртутного столба или паскалях. Разрежение газов происходит при принудительном удалении вещества из устройств, имеющих ограниченный объем. Техническое приспособление, предназначенное для этих целей, называется вакуумным насосом. Он может использоваться самостоятельно или входить в более сложные системы.

Область применения вакуумных насосов

Вакуум широко применяется в различных технических устройствах. Он позволяет снизить температуру кипения для воды или химических жидкостей, произвести удаление газов из материалов, требующих повышенной однородности состава, создать стерильные условия обработки и хранения. При небольших габаритах и экономичном расходе энергии современные вакуумные насосы позволяют быстро достигать глубокой степени разрежения. Они применяются в самых разных процессах и сферах деятельности:

• в нефтеперерабатывающей и химической промышленности для поддержания необходимых условий протекания реакций и разделения получаемых смесей;
• при дегазации металлов и иных материалов для создания деталей с однородной структурой и отсутствием пор;
• в фармацевтике и текстильной промышленности для быстрой осушки изделий без повышения температуры;
• в пищевой промышленности при расфасовке молока, соков, мясных и рыбных продуктов;
• в процессе вакуумирования холодильного и иного оборудования с повышенными требованиями к отсутствию влаги;
• для нормального функционирования автоматических конвейерных линий, использующих в качестве захватов вакуумные присоски;
• при оборудовании производственных и научно-исследовательских лабораторий;
• в медицине при эксплуатации дыхательных аппаратов и стоматологических кабинетов;
• в полиграфии для фиксации термопленок.

Принцип работы вакуумных насосов

Вакуум создается при механическом удалении вещества из замкнутого пространства. Технически это реализуется различными способами. Принцип работы вакуумного насоса струйного типа основан на уносе молекул газа потоком воды или пара, вылетающим с высокой скоростью из сопла эжектора. Его схема предусматривает подключение бокового патрубка, в котором создается разрежение.

Преимуществом такой конструкции является отсутствие движущихся деталей, а недостатком – перемешивание веществ и низкий КПД.

В технике наибольшее распространение получили механические агрегаты. Работа вакуумного насоса с вращающейся или движущейся возвратно-поступательно основной деталью заключается в периодическом создании внутри корпуса расширяющегося пространства, заполнении его газом из приемного патрубка с последующим выталкиванием через выходное отверстие. Конструктивное устройство вакуумного насоса при этом может быть самым разнообразным.

Основные разновидности вакуумных насосов

При изготовлении устройств для создания вакуума используются металлические и пластмассовые материалы, устойчивые к химическому воздействию перекачиваемой среды и обладающие достаточной механической прочностью. Большое внимание уделяется точности подгонки узлов и герметичности контакта поверхностей, исключающей обратный проскок газов. Здесь приводится перечень основных видов вакуумных насосов, различающихся между собой конструкцией и принципом действия.

Водокольцевые

Водокольцевой вакуумный насос является одним из вариантов жидкостно-кольцевых агрегатов, используя для создания разрежения циркуляцию чистой воды. Он имеет вид цилиндра с оснащенным лопатками ротором, вращающимся на смещенном от центра валу. Перед началом работы его заполняют жидкостью.

При пуске двигателя крыльчатка разгоняет воду по внутренним стенкам корпуса. Между ней и ротором образуется серповидная область вакуума. В нее устремляется газ из приемного патрубка насоса. Движущиеся лопатки перемещают его вдоль вала и выбрасывают через выходное отверстие. Агрегаты этого типа часто применяются еще и для частичной очистки газа за счет его интенсивного контакта с водой.

Использование жидкости в качестве рабочего органа дает множество преимуществ.

1. Вода, вращающаяся в пространстве между ротором и корпусом насоса, исключает вероятность обратного проскока газов, заменяя собой уплотнения и снижая требования к точности изготовления деталей.
2. Все вращающиеся части насоса постоянно омываются жидкостью, что уменьшает трение и улучшает теплосъем.
3. Такие устройства редко требуют ремонта, имеют длительный срок службы и потребляют минимум электроэнергии.
4. Работа с газами, содержащими капли воды и мелкие механические примеси, не оказывает негативного влияния на техническое состояние оборудования.

Последнее обстоятельство важно при использовании таких насосов для откачки воздуха из емкостей, содержащих влагу. Их применяют для кондиционеров и иных холодильных установок при вакуумировании системы перед заполнением их фреоном.

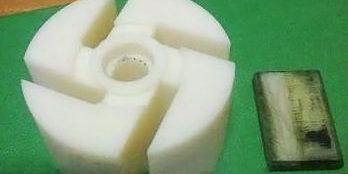

Пластинчато-роторные

Такие насосы имеют цилиндрический корпус с тщательно отшлифованной внутренней поверхностью и расположенный внутри него ротор. Их оси не совпадают, поэтому боковой зазор имеет разную величину. В состав ротора входят специальные подвижные пластины, которые прижимаются пружинами к корпусу и делят свободное пространство на сектора переменного объема. При включении двигателя газы приходят в движение так, что в приемном патрубке всегда создается разрежение, а в напорном – избыточное давление.

Для уменьшения трения пластины изготавливаются из антифрикционных материалов или применяются специальные маловязкие масла. Насосы этого типа способны создавать достаточно сильный вакуум, но они чувствительны к чистоте перекачиваемой жидкости или газа, требуют регулярной чистки и загрязняют продукт следами смазки.

Мембранно-поршневые

Рабочим органом насосов данного принципа действия служит гибкая мембрана, связанная с рычажным механизмом. Она изготавливается из современных композитных материалов, устойчивых к механическим нагрузкам. Ее края прочно крепятся в корпусе, а центральная часть под действием электрического или пневматического привода изгибается, попеременно уменьшая и увеличивая пространство внутренней камеры.

Изменение объема сопровождается всасыванием и выталкиванием поступающих газов или жидкостей. При совместной работе в противофазе двух мембран обеспечивается непрерывный режим перекачки. Система клапанов регулирует правильное распределение и направление потоков. Механизм не имеет вращающихся или трущихся деталей, контактирующих с перекачиваемым продуктом.

К преимуществам таких насосов следует отнести:

• отсутствие загрязнения продукта смазкой или механическими загрязнениями;
• полную герметичность, исключающую утечки;
• высокую экономичность;
• легкость регулирования расхода;
• длительную эксплуатацию в сухом режиме, которая не вредит конструкции;
• возможность использовать пневматический привод для работы во взрывоопасной среде.

Винтовые

Принцип работы винтовых насосов основан на вытеснении жидкости или газа вдоль вращающегося винта. Они состоят из привода, одного или двух роторов винтообразной конфигурации и статора соответствующей формы. Высокая точность изготовления деталей не позволяет перекачиваемой среде проскакивать назад. В результате на выходе насоса образуется избыточное давление, а на приеме – вакуум.

Подобное оборудование из-за высоких требований к качеству изготовления стоит недешево. Его нельзя долго держать на «сухом» режиме.

Основные достоинства таких насосов:

• равномерность расхода;
• низкий уровень шума;
• способность перекачки жидкости с механическими включениями.

Вихревые

Вихревые вакуумные насосы своей конструкцией напоминают центробежное оборудование. Они также имеют рабочее колесо с лопастями, вращающееся на центральном валу. Принципиальное отличие заключается в расположении приемного патрубка на внешней окружности корпуса, а не в районе центральной оси.

Минимальный зазор между крыльчаткой и корпусом обеспечивает устойчивое движение перекачиваемой жидкости в необходимом направлении. Агрегаты этого типа способны создавать достаточно высокое давление нагнетания и обладают самовсасывающим эффектом. Эти насосы просты в эксплуатации, легко ремонтируются и отлично зарекомендовали себя при перекачке газожидкостных смесей, но у них низкий КПД. Они чувствительны к попаданию механических примесей, способных привести к быстрому износу крыльчатки.

Самостоятельное изготовление вакуумного насоса

Если вы не готовы нести затраты на приобретение заводского оборудования, попробуйте сделать вакуумный насос своими руками. Для откачки воздуха из емкости небольшого объема может сгодиться медицинский шприц или слегка модернизированный ручной велосипедный насос.

Совет! При частом использовании и вакуумировании крупных сосудов удобней воспользоваться устройствами с электрическим приводом.

Рассмотрим вариант изготовления вакуумной установки из компрессора старого холодильника. Он уже предназначен для перекачки газа и при минимальном ремонте сможет создавать разрежение. Ваши действия будут предельно просты:

• на некотором расстоянии от компрессора обрезать ножовкой по металлу две медные трубки, подходящие к нему;
• демонтировать компрессор вместе со схемой электропитания или заменить ее вместе с пусковым реле на новую по аналогии со старой;
• на медный патрубок, который шел от конденсатора, надеть дюритовый шланг подходящего диаметра и соединить его другим концом с вакуумируемой емкостью;
• для герметичности соединения можно использовать штатный хомут или воспользоваться скруткой из стальной проволоки;
• выполнить подключение вакуумного насоса к электрической сети и после пуска по выходу воздуха из второго медного патрубка убедиться в его правильной работе.

Важно! Компрессор холодильника не предназначен для эксплуатации во влажной среде, поэтому надо следить, чтобы на него не попадала вода.

</index>В продолжение темы:Подписывайтесь, и в вашей ленте ВК будет все самое интересное о технике:Расчет потребленияэлектроэнергии техникойРассчитатьx11.11.2019Как сделать инкубатор для яиц в домашних условияхПрочая садовая техника10.08.2019Компрессоры Ремеза: современные технологии, материалы, продуманные технические решенияКомпрессор27.07.2019Спиральные компрессоры: тихие, надежные, эффективныеКомпрессор

Извините. Данных пока нет.

Ваше мнение Загрузка …Обзоры техникиКалькуляторрасчетаэлектроэнергииРассчитатьГлавная > Справочник > Пневматика и гидравлика > Вакуумный насос своими руками<index>

Насосное оборудование вакуумного типа нашло применение промышленностью и бытовыми условиями. Конструкция повсеместно используется для откачивания газообразных, парообразных веществ. Готовых изделий на рынке достаточно, однако цена чрезмерно завышена. Достаточно иметь смекалку и некоторые подручные средства, для сборки насоса своими руками.

Принцип работы вакуумного насоса

Перед сборкой конструкции необходимо разобрать, из каких частей она состоит и как работает. Принцип работы не сильно отличается от работы обычного насосного оборудования, при развороте клапанов обратной стороной, получается вакуумное устройство. Производительность насоса достигается путем герметизации системы, в противном случае, мощность падает.

Также следует следить за состоянием впускного тракта, т.к. при откачке может попасть мусор, что забивает каналы установки.

Существуют основные принципы работы вакуумного насоса:

• Двигающий элемент, состоящий из поршня, мембраны, либо ротора создает разряжение в цилиндре режимом всасывания. В этот момент выпускной клапан находится закрытым состоянием, впускной максимально открыт.
• В процессе обратного хода впускной клапан переходит к закрытому состоянию, при этом остается давление низкого уровня во впускной камере. Через отверстие выпуска стравливается газ, наполненность цилиндра приходит в минимальное состояние.

Устройство вакуумного насоса

Устройство двигателя вакуумного насоса

Данный цикл работы применяется к поршневым установкам, роторными имеет расположение лопатка, которая переводит камеру всасывания по кругу, в определенных моментах соединяя с отверстиями впуска и выпуска. Принцип работы поможет разобраться, как грамотно изготовить вакуумный насос своими руками.

Изготовление вакуумника своими руками

Бытовая помпа, своими руками может быть изготовлена различными способами и установками. Простейшая конструкция состоит из частей, которые возможно соединить в домашних условиях. Бытовыми условиями вакуумные установки могут найти применение при упаковке вещей, продуктов и т. д.

Составляющие вакуумного насоса, изготовленного своими руками:

• поршень с приводом;
• ручка;
• трубка сливная;
• гайка с шайбой;
• сальник из резины;
• впускной клапан
• штуцер фланцевого типа.

Модификация различных исполнений происходит с помощью велосипедного или автомобильного насоса, аквариумного нагнетателя, старого холодильного компрессора.

Преобразование манжетного насоса

Манжетные конструкции применяются ручными автомобильными насосными изделиями. Для изготовления требуемого прибора понадобиться сам механизм, несколько трубок и клапан. Переделка происходит несколькими шагами, самодельный вакуумный насос не требует применения сложных инструментов.

1. Разбирается механизм, для этого необходимо открутить контр гайку, вынуть содержимое. Внутри изделия располагается манжета, пружина, застопоренные шайбой и гайкой, которые нужно демонтировать.
2. Далее нужно развернуть манжету противоположной стороной, решение подойдет для операций, не требующих мощного вакуума.
3. Изделие собирается обратным порядком, перед установкой манжеты, ее можно смазать небольшим слоем солидола, это продлит срок службы, увеличит мягкость хода.
4. Для сохранения состоянию вакуума понадобится обратный клапан. Его установка производится в подобранную трубку подходящего размера, к основанию модификации. Герметичность достигается установкой хомутов на соединениях, используется герметик при установке.

Готовое изделие, при соблюдении технических условий способно выдавать КПД до 85%. Достаточно соблюдать параметры герметичности, технического состояния манжеты.

Низковакуумный насос

Модификация работает по центробежной схеме, похожа на роторные конструкции. Готовые продукции имеют различные характеристики, самодельный вакуумный насос такого типа изготовить достаточно трудно. При изготовлении не обойтись без услуг токаря, с его помощью производится вал, ровный цилиндрический корпус. Продукт совершает всасывание путем применения лопастной конструкции, при подаче жидкости оно вращается, создается центробежная сила, нагнетающая вакуум.

Низковакуумный насос

Работа устройства невозможна без применения электрического двигателя, установка оси лопастей не по центру, для реализации проталкивания газа в отверстия системы. Основным недостатком является перегрев воды, которую со временем нужно менять. Поделка снабжается отверстиями входа и выхода жидкостей, газов.

Эксплуатация механизма происходит на крупных производствах и сельских местностях, где в отводимом газу наблюдается большое содержание сажи и пыли.

Продолжительные действия происходят с системой отвода газа, охлаждения электродвигателя, постоянной подачи жидкости.

Простейший вакуумный насос

Ручная откачка воздуха может понадобится в любой момент при бытовых условиях. Эту функцию способна выдержать вакуумная помпа, изготовленная своими руками из пластиковых бутылок. Для изготовления понадобятся:

• шланг, небольшого диметра, отлично подходит для этих целей велосипедный;
• пластиковые бутылки разного диаметра;
• дрель или другой ручной инструмент резки отверстий.

Подбор бутылок необходимо производить одинаковой формы, одна из них немного меньшего диаметра, выступает видом поршня. Вакуумный насос для откачки воздуха собирается следующим образом:

• срезается верхняя часть большой бутылки;
• по центру бутылки меньшего диаметра, в нижней части, прорезывается отверстие;
• после примерки изготавливается уплотнительное кольцо их скотча или изоленты.

К крышке подсоединяется шланг, происходит опробование действия насоса. При движении малой бутылки создается вакуум, достаточный для бытовых нужд.

Вакуумный нагнетатель из велосипедного насоса

Конструкция велосипедного нагнетателя не отличается от автомобильного насоса. Важно отметить, что необходимо произвести установку дополнительного механизма, иначе изделие будет прорабатывать всего один цикл. Если не имеется специального обратного клапана, подойдет золотник, но необходимо установить герметичное соединение. Вакуумный насос для откачки воздуха действует на разряжение, поэтому клапан или золотник должен устанавливаться противоположным направлением.

Процесс происходит ручным способом, после переделки необходимо тянуть ручку с усилием на себя, что в некоторых ситуациях сделать трудно. Для модификации возможно не переворачивать манжету, а загерметизировать нижние отверстие выходного штуцера, изготовить отвод газа сверху изделия. Таким исполнением механизм будет работать в штатном режиме, но создавая вакуум. Реализация происходит сложнее, однако при наличии определенного инструмента, можно полностью изготовить своими руками.

Вакуумный насос из автомобильного компрессора

В качестве донора используется портативный нагнетать воздуха для поддержки давления в автомобильных шинах. Исполнение производится, если в гараже имеется доступный автомобильный аксессуар, если же приобретать ее на рынке, то лучше сразу купить готовый продукт. Самодельный вакуумный насос изготавливается по несложному принципу, достаточно переделать устройство с минимальным вмешательством.

Вакуумный насос своими руками из автомобильного компрессора

Для изготовления понадобится поменять местами впускной и выпускной клапан, на место впускного ставиться запорный механизм другого образца. Монтируется шланг, к направлению забора воздуха, поршневой механизм тем самым создает разряжение. При использовании можно добавить манометр вакуумного типа, для контроля состояния разрежения. Полноценная камера может получиться с применением герметичной сковородки.

Модифицирование аквариумного компрессора

В случаях, когда требуются высокие показатели разреженности, возможно приметить более производительные технические элементы. Бытовые аквариумные компрессоры для откачки воздуха, способны выдерживать нагрузку продолжительное время, выдавать нужный показатель. Применяется модифицированное изделие во множестве экспериментов и бытовых деяний, где требуется повышенный показатель разрежённости. Изготовить самодельный вакуумный механизм достаточно легко, не требуется дополнительных инструментов или знаний.

Устройство аквариумного компрессора

Важно соблюдать последовательность действий, чтобы получить наиболее производительное изделие на выходе:

• с помощью отвертки демонтируются крепления корпуса;
• после снятия крышки, составом компрессора имеется узел с клапанами, его нужно демонтировать;
• в углу корпуса отпиливается отверстие, для соединения подготовленного шланга;
• в нижней стенке просверливается отверстие для удаления конденсата и влаги;
• система отведения газов исполняется с помощью клея, подходящей трубки.

Сборка производится обратной последовательностью, на выходе должно получится устройство, изготовленное своими руками, способное откачивать воздух вместо нагнетания. Таким прибором можно уменьшать температуру кипения жидкостей при экспериментах, но следует контролировать уровень газов.

Водокольцевой насос

Низковакуумное оборудование применяется при необходимом долгосрочном обеспечении среды в производстве. Прибор имеет внутри корпус с пластинами, прикрепленными к ротору, погружаемыми в воду. Процесс подразумевает создание 90% вакуума, повысить показатель возможно с применением жидкости с более высокой температурой кипения. Преимущества данного прибора заключаются в том, что оно имеет повышенный ресурс, ввиду отсутствия трущихся частей и уплотнителей.

Водокольцевой насос

Водокольцевые агрегаты имеют несколько недостатков:

• важно организовать устройство улавливания или рециркуляции жидкости, отвода отработанных газов;
• необходимо следить за уровнем рабочей жидкости, иначе при вращении в «сухую» устройство перегреется, выйдет из строя;
• сложное техническое решение не позволяет выполнить сборку своими руками при отсутствии особых навыков.

Однако, при подготовке специализированных деталей, можно произвести конструкцию на свет. Необходимо воспользоваться чертежом для сборки, подготовить корпус цилиндрической формы и подходящего размера. Вал, с лопастями, помещается к рабочей части, далее подается пробная порция воды. Жидкость подается под углом, для воздействия на лопасти.

Преобразование медицинского шприца

Создание простейшего инструмента из медицинского шприца не потребует специальных навыков. Данный прибор применяется к емкостям небольшого объема, из которых нужно откачать воздух. Понадобится обычный шприц, состоящий из сопла и ядра, а также пластиковый тройник, штуцер. Сборка не отличается повышенной сложностью, необходимо соблюдать последовательность шагов, чтобы получить качественный результат.

1. Сопло вставляется в одну из сторон тройника, далее накручивается штуцер на резьбу, подсоединяется к шлангу длинной не более 15 см.
2. К отводу тройника подсоединяется дополнительный шланг, опускается до требуемого уровня.
3. В конец шланга устанавливается ядро, к противоположной стороне подводится короткий шланг отвода воды.

Вакуумный насос своими руками из шприца

Сборка считается оконченной после проведения тестового запуска. Подается вода и создается разряжение, за счет которого откачивается газ или жидкость. Стоит подчеркнуть, что сделанный своими руками прибор может нарушить действие всей системы, он уступает по надежности покупным аналогам. Поэтому, для ответственных нужд подбираются более надежные конструкции.

Использование холодильного компрессора

Для работы в качестве вакуумного насоса может применяться старый компрессор от холодильника, основным требованием является его работоспособность. Изготовленная вакуумная помпа своими руками может продолжать действие как в качестве нагнетателя, так и вакуумного устройства. Перед сборкой понадобится несколько элементов, которые можно найти на разборах:

• рама, на неё будут крепиться все детали, изготавливается из уголков методом сварки или болтовым креплением;
• в качестве ресивера допускается применить баллон от фреона или пропана небольших размеров;
• манометр;
• шланги для соединения;
• влагоотделительный фильтр;
• автомат и провода;
• крестовина, выступающая ролью коллектора.

Вакуумный насос своими руками из компрессора от холодильника

В случае построения универсальной конструкции, стоит предусмотреть реле давления, которое отключает нагнетатель по достижению определённого уровня. Перед сборкой удаляется отработанное масло, заливается новое, чтобы продлить долговечность прибора. Порядок сборки происходит следующим методом:

• К раме прикручивается компрессор с ресивером, установка нагнетателя производится вертикальным положением, применяются антивибрационный материал или подушки.
• Шлангами стыкуются все детали, фильтр.
• Монтаж электропитания производится с обязательным включением в схему автомата, для избегания поломки результатом короткого замыкания.

Когда необходим компрессор, просто меняются шланги местами. Универсальная конструкция позволяет использовать прибор во многих направлениях.

Применение ресиверов

Работа примитивных инструментов не требует поддержания постоянного давления системой. Ручной вакуумный насос для откачки воздуха эффективен только в процессе хода поршня, при этом возникают скачки.

Ресивер из газового баллона

При выполнении точных действий не допускается наличие перерывов, для этого используется ресивер.

Принцип действия ресивера состоит в поддержании буферного состояния при скачках давления, в качестве прибора может использоваться старый газовый баллон.

Устройство подключается последовательно, оснащается манометром, расчет производится при соответствии с материалом и емкостью. Использование вакуумного ресивера может быть исполнено обычной стеклянной бутылкой.

Особенности эксплуатации

Вакуумные насосы имеют предназначение к созданию пространства разряжения отдельными объемами. Применяется бытовым назначением, автомобилестроением, производством. Эксплуатация прибора, приготовленного своими руками может значительно сократить время на откачку газа.

Нагнетатель вакуумный не является первым бытовым устройством, большинство пользуется обычным пылесосом. Однако имеются задачи, с которыми не справиться без специального прибора. Наличие устройства поможет выполнить большинство задач своими руками, не прибегая к помощи специалистов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

</index>

Метки: Сделай сам

Вакуумное насосное оборудования широко применяется для решения разнообразных задач бытового и промышленного масштабов. Подобного рода агрегаты используются преимущественно для выкачивания парообразных и газообразных веществ.

Рассматриваемое оборудование очень удобно, однако его стоимость является неприемлемой для многих потенциальных пользователей. Но народные умельцы нашли выход из сложившейся ситуации, научившись собирать вакуумные насосы самостоятельно, преимущественно приспосабливая под это другое оборудование.

Прежде чем приступать к собственноручному изготовлению вакуумного насоса, ознакомьтесь с основными принципами работы и разновидностями таких устройств.

Механизм действия оборудования основан на создании вакуума. В зависимости от предназначения, рассматриваемое оборудование классифицируется на низко-, средне-, высоко- и сверхвысоковакуумные насосы.

В быту же обычно применяются простейшие самодельные конструкции, выполненные на основе обыкновенных насосов, компрессоров и прочего подходящего для этих целей оборудования.

Узнайте, как выбрать насос для скважины, а также рассмотрите основные критерии выбора, из нашей новой статьи.

Модифицирование автомобильного насоса

Вакуумный насос изготавливается из обыкновенного манжетного насоса, используемого автовладельцами. В качестве основы можно использовать даже простой насос для велосипеда или другой подобный прибор.

В применении сложных технологических приемов и специального оборудования нет необходимости. Переделка автомобильного насоса в полноценное вакуумное оборудование выполняется в несколько этапов.

Первый шаг. Разберите исходный насос.

Второй шаг. Разверните манжету автомобильного насоса на 180 градусов. За счет изменения положения манжеты воздух будет не накачиваться в емкость, а вытягиваться из нее. Такое оборудование прекрасно подойдет для решения различных задач, не требующих создания глубокого вакуума.

Третий шаг. Соберите агрегат в порядке, обратном разбору.

Четвертый шаг. Выполните установку обратного клапана. Для решения данной задачи можно воспользоваться клапаном, принимающее участие в передаче воздуха от нагнетающего компрессора в емкость (аквариум). Этот клапан надо установить между шлангом и непосредственно насосом.

На этом простой бытовой насос готов. При условии тщательного и правильного выполнения всех приведенных шагов руководства, обеспечения достаточной герметичности каждого сопряжения, подборе подходящего пластикового клапана высокого качества, такой простейший вакуумный агрегат сможет отсасывать до 75-85% от суммарного объема воздуха. Для сравнения – у пылесоса данный параметр во много раз ниже.

Водокольцевой насос

Относится к категории низковакуумного насосного оборудования. Конструкция представляет собой корпус с установленными внутри пластинами. Пластины крепятся к ротору. При погружении пластин в жидкость (чаще всего это вода) происходит изменение ее объема.

В процессе работы оборудования создаются условия, достаточные для обеспечения 90-95-процентного вакуума. Для повышения показателя нужно заменить воду другой жидкостью, имеющей более высокую точку кипения, и обеспечить охлаждение откачиваемого воздуха.

Среди преимуществ такого вакуумного насоса нужно обязательно выделить его высокий моторесурс, обеспечивающийся отсутствием трущихся уплотнителей и предельной простотой конструкции.

Но есть у водокольцевого агрегата и ряд недостатков, а именно:

• необходимость организации улавливания и утилизации либо же рециркуляции теряющейся рабочей жидкости с включением отходящих газов;
• необходимость регулярного пополнения объема рабочей жидкости в оборудовании;
• необходимость обеспечения охлаждения применяемой жидкости для уменьшения давления образующихся паров.

Сборка водокольцевого вакуумного насоса выполняется в несколько простых шагов.

</p></ul>Используемые источники:

• http://met-all.org/nasosy/vakuumnyj-nasos-printsip-raboty-ustrojstvo.html
• https://tehnika.expert/dlya-sada/nasos/vakuumnyj-vidy.html
• https://stankiexpert.ru/spravochnik/pnevmatika/vakuumnyi-nasos-svoimi-rukami.html
• https://stroyday.ru/stroitelstvo-doma/vodoprovod-i-kanalizaciya/vakuumnyj-nasos-svoimi-rukami.html
