Внешняя канализация находится за пределами строения. Прокладывают ее в специально вырытых траншеях под землей. Но этого не достаточно, для защиты канализации от сильных морозов зимой, может случиться ледовый затор, или разморозка труб. Чтобы этого не случилось, проводят утепление наружной канализации.

•
•

•
•

Есть много методов качественного утепления, которые по-своему эффективны в определенных условиях. Чтобы система водоотведения не дала сбой, нужно разобрать подробно каждый из них.

Вернуться к оглавлению

Для чего проводится утепление

Канализация выполняет важную функцию в жизнедеятельности человека – удаляет отходы, и сточные воды. Все мы знаем, что вода начинает покрываться ледовой шугой уже при нулевой температуре. Все сточные воды, выходящие из дома, имеют температуру +30-40 градусов. Если септик или накопитель находятся недалеко от дома, то переживать не стоит, так как вода, проходя такой короткий путь, не успевает остыть до нулевой отметки.

•
•

•
•

Если же расстояние до накопителя большое, то в холодное время суток, может не успеть дойти и появится ледяная пробка, которая со временем будет разрастаться. В результате канализация перестает работать удовлетворительно, стоки будут копиться в трубах. Как только ледяная пробка достигнет критических размеров, может произойти авария – разрыв труб замерзшими отходами. Исходя из вышесказанного, очевидно, что утеплять коммуникации строго обязательно, для правильного ее применения. Утепление труб канализации поможет избежать подобных ситуаций.

•
•

•
•

Вернуться к оглавлению

Методы утепления

Существует несколько способов теплоизоляции коммуникаций, в зависимости от рациональности и монтажа. Например, в мягком климате, магистрали укладывают на поверхности, а на Крайнем Севере под землей. Обустройство коммуникаций в вечной мерзлоте, соорудить траншею очень сложно, и времени на это уходит очень много.

В местностях с умеренным климатом магистрали скрывают под землей для защиты:

• от механических воздействий;
• от резкого перепада температурного режима.

Плюсом такого монтажа является и то, что трубы не занимают место на поверхности земли. Специалисты используют для утепления 5 основных способов:

• прокладку коммуникаций водоотведения ниже места промерзания почвы;
• использование теплоизоляционного короба при укладке;
• утепление теплоизоляционными материалами;
• прокладка электро-тепловыделяющего кабеля для обогрева магистрали;
  •
  •

применение заводских, утепленных конструкций – труб со встроенной изоляции.

В зависимости от климатических условий, методы применяют самостоятельно или комбинируют несколько способов.

Вернуться к оглавлению

Закладка труб в землю

Как известно, грунт имеет свою тепловую энергию, которую и применяют при укладке коммуникаций как утепление. Плюсовая температура достигается благодаря глубинным слоям земли, которые прогреваются в летнее время.

Как известно, уровень замерзания во всех областях разный, для того, чтобы его узнать достаточно обратится в метеорологическую службу, или посмотреть климатические карты в интернете.

У такого способа прокладки труб есть ограничения:

1. Большой уровень донных вод. Влажная почва считается теплообменником — в холодное время вода охлаждает трубу. Если зима выдастся холодная, то вода в земле замерзнет, что может привести к образованию в трубе ледяного затора. Конечно, можно попробовать обустроить дренажную систему, но это сопряжено с дополнительными расходами, и не всегда она эффективна, например, коммуникации пролегают в болотистой местности.


2. Вечная мерзлота в областях севера. Земля не успевает прогреваться летом. Поэтому зона минусовой температуры всегда есть на определенном уровне. При этом грунтовый слой, который никогда не оттаивает – десятки метров.
3. При прокладке магистрали нужно соблюдать уклон, который не позволяет канализации заиливаться. В условиях вечной мерзлоты этот уклон соблюсти невозможно. Поэтому есть большая вероятность размораживания из-за застоя воды.

<center></center>Вернуться к оглавлению

Короб теплозащитный для утепления канализации

Это прокладка магистрали водоотведения на поверхности земли при условии, если уложить трубы в грунт невозможно. В условиях мерзлоты это сделать очень проблематично и трудозатратно. Кроме этого, коммуникации может повредить подвижный грунт, а в промороженном слое земли могут возникать некоторые негативные факторы:

1. Канализация – источник постоянного тепла, с жидкостью положительной температурой.
2. Не вся теплоизоляция способна предотвратить теплообмен коммуникаций с почвой.
3. Это способствует оттаиванию грунта вокруг земли, и образование болотистого участка.

В результате начинается проседание грунта, он становится влажным и тяжелым. Нагрузка на коллектор увеличивается в разы, и появляется большая вероятность повреждений труб в швах. В таких ситуациях прокладывают канализацию в коробах, деревянных и бетонных коробах. Эти конструкции защищают коммуникации от морозов, так как внутри коробов находится теплоизоляционный материал:

• пенопласт;
• керамзит;
• изовер;
• стекловата.

Также при внешней прокладке не стоит забывать о технологическом уклоне, но в данной ситуации такой уклон обустроить не всегда удается, поэтому на коллектор устанавливается фекальный насос.Данный вид утепления часто обустраивается в зонах вечной мерзлоты, при этом копается котлован, в который устанавливается короб, прокладывается водоотведение. Трубы обматываются теплоизоляционным материалом, сверху короб закрывается крышкой и засыпается землей.

Вернуться к оглавлению

Теплоизоляционные материалы

Часто для утепления канализации используются материалы для утепления, например:

• пенопласт или полистирол – разборные цилиндры. Этот материал выпускается разного калибра, где внутренний диаметр должен в точности повторять наружный диаметр трубы. На этом утеплителе есть специальная замковая система паз-шип, которая собирается по типу скорлупы;
• базальтовое волокно – или природная каменная вата, который обладает положительными характеристиками и высокими теплоизоляционными свойствами. Благодаря новейшим технологическим процессам, тонкие нити прессуют в воздушные рулоны или маты. Для труб выпускают специальный цилиндрической формы материал, внешняя сторона которых армирована фольгой – практически самый дорогой вид утепления из всех известных, но и один из самых эффективных;


• стекловата – самое дешевое средство утепления, с хорошими характеристиками, но есть и минусы:
  1. Имеет в своем составе мелкие стеклянные осколки, поэтому работать с ней нужно в специальной одежде, при этом нужны перчатки очки и респиратор.
  2. Обладает свойством слеживаться, отчего ее теплоизоляционные свойства сводятся практически на нет.
  3. Этот изоляционный материал нужно защищать от попадания влаги – он ее впитывает. Поэтому мероприятия по утеплению канализации проводятся вместе с монтажом защитного покрытия.

     •
     •
     •

полиэтилен вспененный – цилиндрическая обечайка, разъемная. Этот материал, очень микроскопичный с отличными теплоизоляционными способностями. Для улучшения изоляции выпускают модели с фольгированием наружной поверхности. Размеры материала разные, в зависимости от калибра канализационных труб.

В утеплении канализации применяют и другие материалы, для теплоизоляции, например, сыпучие:

• металлургический шлак;
• вермикулит;
• керамзит.

Этими материалами засыпают короба с системами водоотведения. Иногда применение мин ваты и стекловаты сопряжено с дополнительными работами по их защите, так как под весом грунта, этот материал теряет свои свойства.

Часто применяют такую же трубу, только большего диаметра, которая надевается на изоляционный материал и является жесткой защитой, тем самым предотвращая сминание изоляции.

<center></center>Вернуться к оглавлению

Электрический кабель

Это не совсем такой кабель, который мы привыкли видеть при наружных работах. Это металлический провод без изоляции, и с повышенным сопротивлением.

При прохождении по нему электрического тока, он преобразовывает его в энергию тепла. Так что при прокладке такого кабеля под землей, вместе с трубами водоотведения, способствует их прогреву в зимнее время.

Активный обогрев с использованием элементов нагрева, имеет свои особенности и положительные стороны:

• защита системы канализации открытого типа;
• обогрев коммуникаций в коробах, тоннелях, каналах;
• теплоизоляция коллекторов, обустроенных в земле.

Есть два вида нагревательных элементов, применяемых при прокладке коммуникаций, для их обогрева:

• резистивный – независимо от времени года, или наружных условий постоянно производит прогрев. При применении этого элемента, систему прогрева нужно постоянно контролировать;
• саморегулируемый – не требует постоянного контроля, так как способен самостоятельно оценивать внешние условия и подстраиваться под них.

У этого метода есть существенный минус – зависимость от наличия электроэнергии и хорошего напряжения в сети, в случае аварии – что случается нередко, есть возможность разморозки всех коммуникационных систем в период холодов. Утепление систем водоотведения посредством применения электрического кабеля, следует выполнить следующие подготовительные мероприятия:

1. Выбрать участки для теплоизоляции.
2. Рассчитать количество материала – в данном случае кабеля.
3. Решить – какой способ обогрева для вас будет предпочтительным, саморегулируемый или резистивный.

Вернуться к оглавлению

Смешанные способы утепления наружной канализации

Способы, перечисленные выше можно применять по отдельности, или комбинировать. Часто используют следующие комбинации:

• при монтаже систем водоотведения открытым способом, используют материал для теплоизоляции и электропровод;
• при обустройстве коммуникаций в земле, на нижнем уровне, где земля не промерзает – используют пенополистирол;
  •
  •

в условиях вечной мерзлоты, используют утепление в коробе и электропроводе, это обусловлено трудностью произведения земельных работ.

Можно комбинировать и другие методы утепления, все будет зависеть от желания хозяина, финансовых возможностей и региона проживания. Смотрите в видео как правильно утеплить канализацию.

<center></center>Вернуться к оглавлению

В заключение

Стоит отметить, что при проведении водопровода и канализации в частный дом, требуется утепление труб. Особенно это касается, если зимы стоят морозные. Сделать работу по утеплению канализации обустроенной в земле можно своими руками не прибегая к помощи специалистов.

Если канализация обустраивается с выгребной ямой, которая находится на некотором, расстоянии от строения, то и траншею можно выкопать самостоятельно. После того как траншея будет готова, можно сколотить щитный короб из дерева, предварительно обработанного пропитками от гниения, проложить коммуникации и засыпать их вермикулитом или шлаком, затем короб накрывается крышкой и сверху маскируется землей – утепление готово.

Читайте такжеЗаземление в многоэтажных домах

Утепление канализации в частном доме – теплоизоляция труб в земле

Наружная канализация в частном доме является трассой для перемещения жидкостей и отходов, и как любая инженерная система нуждается в грамотной прокладке и утеплении для предотвращения застаивания и замерзания воды в трубах.

Утепление труб канализации, расположенных в зоне промерзания грунта – обязательное условие. Назначение трубной теплоизоляции – защита канализации от замерзания в земле в период морозов.

Способы утепления канализационных труб наружной канализации

Эффективные методы и технологии

1. Укладка канализационных труб в траншею

Данный способ предусматривает укладку труб канализации в земле ниже уровня промерзания грунта. Соответственно, трубопровод на такой глубине заложения не перемерзнет.

Рытье траншеи для укладки канализационной трубы под уклономУгол уклона канализационной трубы

Однако у этого способа есть существенные недостатки:

• зимняя температура в некоторых регионах России настолько низкая, что грунт промерзает достаточно глубоко. К примеру, в средней полосе РФ глубина промерзания составляет 1,5-1,6 метров;

• значительный объем земляных работ. Чтобы установить трубы на такой глубине необходимо изъять значительную часть почвы, а это трудоемкая задача;

• сложно обеспечить нужный угол наклона трубы канализации. Технически обоснованный угол наклона составляет 10-12В°. Обеспечить такой уклон на значительной глубине и существенной протяженности трубопровода сложно. Например, при отводе септика на 10 метров, верхняя часть канализационной трубы должна размещаться на глубине 1,6, а нижняя на глубине до 3 м.п.;

• наружная теплоизоляция труб канализации. Места, где трубы поднимаются к поверхности земли, узлы соединения колодцев с коллектором, место входа канализационной трубы в дом, всё равно находятся выше уровня промерзания, а значит, требуют дополнительного утепления;

• утепленная канализация затрудняет ремонт трубопровода при необходимости.

2. Подогрев канализационных труб электричеством

Под подогревом понимается обмотка трубы греющим кабелем достаточной мощности (около 20 Вт на м, цена – 15 у.е./м.п). С подогревом можно укладывать трубы на глубину до 0,5 метров. Кабель наматывается на трубу или укладывается вдоль нее. Способ укладки определяется мощностью кабеля, чем она выше, тем меньше шаг обмотки.

Купить и проложить греющий кабель для канализации самостоятельно не составит труда. Преимущество кабельного обогрева в том, что он позволяет не только поддерживать оптимальную температуру в трубопроводе, но и разморозить замерзшую систему. Такая возможность важна на даче, т.к. зачастую это жилье, которым пользуются не регулярно.

3. Утепление канализации теплоизоляционными материалами

Надежный способ с оптимальным уровнем затрат, а широкий выбор утеплителей позволяет подобрать приемлемый вариант с точки зрения монтажа и стоимости теплоизоляционного материала.

Примечание. Утеплитель не предназначен для обогрева канализационных труб, его задача снизить потери тепла. А значит, целесообразной является только теплоизоляция канализационных труб в земле, которые постоянно находятся в эксплуатации.

Теплоизоляция канализационных труб — оболочка из вспененного полиэтилена

Нужно ли утеплять канализацию?

Канализационные трубы, расположенные ниже уровня промерзания грунта, не нуждаются в утеплении, те, которые проложены выше, но в почве, уже требуется применение утеплителя.

Теплоизоляция необходима если:

1. низкий уровень заглубления труб в грунте;
2. наличие поворотов в трубах;
3. незначительный угол наклона канализационного трубопровода;
4. регулярное забивание трубы.

Что делать, если замерзла канализация, как разморозить трубу своими силами?

Утеплитель для канализационных труб

Поскольку речь идет об утеплении наружной канализационной системы в частном доме, рассмотрим, чем утеплить трубы своими руками. Самое важное в процессе утепления внешней канализации – выбор материала, который определит особенности монтажа и обеспечит заданный уровень снижения потерь тепла.

Следует отметить, что утеплитель канализационный, как отдельный вид, это несуществующий материал. Т.е., нет единого решения, и в каждом случае необходимо подбирать утеплитель исходя из индивидуальных особенностей трубопровода.

Теплоизоляция труб канализации выполняется любым из представленных на рынке теплоизоляционных материалов.

Определяющих факторов при выборе утеплителя всего два:

• климатическая зона. Чем ниже зимняя температура, тем меньшим показателем теплопроводности должен обладать утеплитель;

• способ укладки труб. Выбор трубной изоляции зависит от того, на какую глубину заложены трубы (ниже или выше уровня промерзания). Технология утепления наружной канализации с использованием теплоизоляции сводится к двум методам: труба обматывается утеплителем в несколько слоев или вокруг неё сооружается короб.

Какой утеплитель для канализационных труб лучше выбрать?

Хороший строительный теплоизолятор должен соответствовать ряду требований:

1. низкий коэффициент теплопроводности;
2. простота монтажа;
3. устойчивость к воздействию различных факторов: влаги, биологической активности, ультрафиолета, механического или химического воздействия;
4. герметичность утепления;
5. ресурс использования;
6. цена.

Как и чем утеплить трубу канализации в земле?

Теплоизоляция канализационных труб выполняется с применением рулонных и жестких утеплителей, в частности:

вата. Минеральная или базальтовая (110-125 руб/м.кв.) или стекловата (70-75 руб/м.кв.), которая продается в рулонах или в виде жестких цилиндров. Ватный утеплитель является отличным решением только при условии обеспечения дополнительной защиты от воздействия влаги. Кстати, вата в цилиндрах более плотная, но и более дорогая (от 15 руб/м.п. обычная, от 70 руб/м.п. фольгированная);

пенопласт (2560-3200 руб/куб.) или пенополистирол или пеноплекс (3500-5000 руб/куб). Эти материалы относятся к жестким утеплителям. Самый простой и дешевый способ утепления канализации пенопластом – это обустройство короба вокруг трубы с последующим заполнением ватой или пенопластовой крошкой (дробленка, полистирольная крошка).

Существует более прогрессивный материал для утепления канализации на основе стирола – это скорлупа ППУ (в среднем 190 руб/м.п. при толщине в 25 мм.). Максимальная толщина скорлупы ППУ вЂ“ 100 мм.

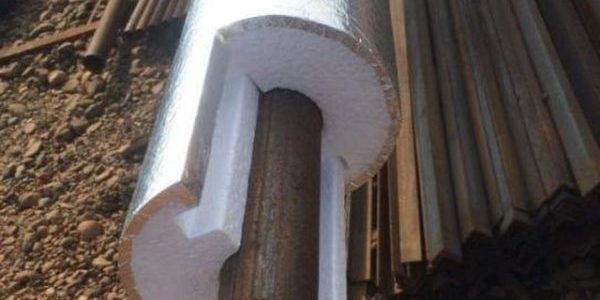

Скорлупа для труб из пенополистирола характеризуется жесткостью и разнообразием внутренних диаметров, благодаря чему оболочка прочно и герметично обхватывает трубу, обеспечивая необходимый показатель герметичности. Ввиду того, что диапазон размеров пенополистирольных скорлуп достаточно широк, можно выполнить двойное утепление со смещением. Если верить производителям, канализационная система не замерзнет даже при температуре на улице в -30 В°С.

Вспененный полиэтилен для труб канализациВспененный полиэтилен для труб (28 руб/м.п.). Внутренний диаметр варьируется от 15 до 160 мм (длина фиксированная – 2 метра). Утеплитель для канализационных труб 110 мм. Благодаря простоте монтажа и низкой стоимости его монтаж целесообразен только в теплой климатической зоне.

Утепление труб канализации вспененным полиэтиленомТрубная теплоизоляция из вспененного полиэтилена

пенофол (50-56 руб/м.кв.). Благодаря фольгированному слою достигается эффект термоса.

пеноизол – напыляемый утеплитель. Чаще используется для утепления септика и канализационного трубопровода вместе. Позволяет обеспечить идеальную герметичность.

керамзит (60 руб/мешок (0,4 куба)). Относится к сыпучим утеплителям. Утепление канализации керамзитом эффективно только в случае, если траншея, в которую уложены трубы, абсолютно сухая. Поэтому, зачастую керамзит засыпается в короб из пенопласта.

Керамзит хорошо зарекомендовал себя для утепления ливневой канализации, которая также отводит воду в септик и может создать заторы, при замерзании в ней талой или дождевой воды. Поэтому ливневые трубы также нуждаются в утеплении. Поскольку в данном случае сложно защитить теплоизоляционные материалы от влаги, то керамзит становится идеальным утеплителем.

Утепление вытяжки для канализации (фоновый стояк)

Отдельно нужно отметить необходимость утепления внешней канализации, под которой понимается вентилируемый фоновый стояк (вытяжка) – канализационная труба, выведенная на крышу (или на поверхность земли из септика) и обеспечивающая вентиляцию трубопровода.

Фоновый стояк предназначен для подсоса воздуха, чтобы во время слива унитаза выравнивалось давление в системе. А в септике от жизнедеятельности бактерий образуются газы, которые также выводятся через фоновую трубу.

Вентиляционная (фоновая) труба может замерзать (обледеневает конденсат и образуется ледяная пробка) и нуждается в утеплении. Для теплоизоляции пригоден любой материал, надежно защищенный от влаги и разрушения ультрафиолетом. Например, можно одеть на трубу В«чулокВ» Стенофлекс. Утепляется та часть трубы, которая находится над кровлей. И сверху на трубу нельзя одевать колпак, она должна быть свободна, иначе в этом месте перемерзнет.

Как утеплить фоновый стояк своими руками

На форуме один пользователь предложил интересный способ, как избавиться от нарастания (намерзания) конденсата в фоновой трубе.

• Нужно взять медную проволоку (обязательно из чистой меди, без оплетки, это важно), смотать её в объемный, но при этом В«жидкийВ» комок (что бы воздух легко проходил через него).

• Засунуть этот проволочный комок сверху в трубу, а концы проволоки загнуть, чтобы можно было закрепить проволоку наверху трубы (а то провалится внутрь).

Смысл заключается в химических свойствах меди, она обладает очень большой теплопроводностью. По трубе поднимается теплый воздух, медь накапливает тепло и растапливает намерзающий конденсат.

Заключение

Утепление канализации в частном доме – это важное мероприятие, которое сохранит нормальную проходимость канализационных труб зимой, предотвратит замерзание трубопровода и продлит срок его службы.

Метки: Канализация Канализационные трубы Утепление Теплоизоляция <center> </center> 52 925 0 <center> Рекомендуем статьи на похожие темы Как утеплить наружный водопровод для водоснабжения частного дома зимой Технология утепления водопроводных труб на зиму, теплоизоляция водопровода в земле, на улице, в подвале. Как и чем лучше утеплить трубы… Как утеплить трубы отопления своими руками – выбор и монтаж трубной теплоизоляции Теплоизоляция для труб отопления на открытом воздухе – утепление трубопровода системы отопления дома на улице, в земле, в подвале, на чердаке. Виды… Внутренняя канализация в частном доме – устройство, монтаж, расчет Устройство внутренних безнапорных канализационных систем. Правила расчета. Условия для правильной прокладки труб канализации. Что нужно учесть в… Канализация загородного дома своими руками – устройство септика Варианты устройства канализационной системы для дома, дачи или коттеджа. Как рассчитать нужный объем. Как сделать простой септик. Разводка… Какой должен быть уклон канализационной трубы – расчет канализации Устройство самотечной канализации подразумевает точную прокладку труб под определенным наклоном. Приведены способы расчета, углы наклона в… Оставьте свой комментарий

Прокладывая наружные коммуникации, домовладелец должен определиться, как и чем утеплить канализационную трубу в земле. Такая защита позволяет системе отвода стоков надёжно функционировать при любой погоде не одно десятилетие.

Виды канализационных труб

Канализационные (фановые) трубы предназначены для бесперебойной транспортировки стоков, жидких промышленных отходов и продуктов жизнедеятельности человека из жилого помещения в сливную яму, септик, ЛОС (локальное очистное сооружение). Кроме высокой пропускной способности, они должны соответствовать требованиям:

• устойчивость к низким температурам;
• долговечность;
• прочность;
• гладкая внутренняя часть (препятствует образованию засоров);
• химическая и механическая износостойкость.

Асбестоцементные

Широко применялись в советские времена, но и сейчас иногда можно найти на рынке. Единственным их преимуществом является цена.

К минусам относятся:

• большой вес;
• жёсткость и хрупкость материала (при укладке требуют высокого качества траншеи, нуждаются в дополнительной защите от механических повреждений);
• отсутствие герметичности при сборке;
• расслоение асбеста в местах соединения;
• канцерогенность материала;
• малый срок эксплуатации — 25 – 35 лет.

</p>

Бетонные/железобетонные

Основными преимуществами являются:

• высокая прочность, способность выдерживать большие нагрузки;
• отсутствие коррозии;
• экологичность материала.

В этих изделиях имеются недостатки, вынуждающие редко ими пользоваться:

• большой вес;
• необходимость усиливать дно канавы песчано-гравийной смесью.

</p>

Стальные

Изготавливают из чёрных металлов электросварные и бесшовные трубы. Выпускаются длиной до 24 м. Важными преимуществами являются высокая прочность и возможность проложить магистраль без всяких соединений.

К недостаткам относятся большой вес и необходимость защиты наружной стенки от коррозии путём нанесения специального покрытия.

</p>

Чугунные

В частном секторе используют безнапорные трубы ЧК с раструбом, обладающие следующими положительными качествами:

• высокая прочность;
• срок безаварийной службы 75 – 85 лет;
• устойчивость к высоким нагрузкам;
• возможность комбинирования с пластиковыми трубами без специальных переходников.

Но у них есть ряд недостатков:

• шероховатая внутренняя поверхность часто провоцирует засоры;
• возможность применения только в районах с устойчивым грунтом;
• высокая цена.

</p>

Керамические

Основными их достоинствами являются водонепроницаемость и устойчивость к агрессивным средам. Внутренние стенки керамических труб идеально гладкие, что повышает их пропускную способность и исключает засоры. Используют для прокладки канализации в почве с повышенной агрессивностью и высоким уровнем грунтовых вод. Выдерживают большие нагрузки, но хрупкие и при локальном воздействии могут треснуть.

Недостатками керамики являются:

• плохая переносимость низких температур;
• трудоёмкость монтажа из-за малой стандартной длины;
• большой вес;
• высокая цена.

</p>

Пластиковые

Гибкие канализационные трубы изготавливают из полимеров. Они способны выдержать деформацию коэффициентом более 3%. Внутренняя поверхность этих труб гладкая, что практически исключает образование засоров на прямых участках магистрали.

Поливинилхлоридные

Применяют для монтажа внутренней (серые) и наружной (оранжевые) канализации. Устойчивы к морозам. При длительном воздействии сточных вод выше +40° С могут деформироваться. Обладают плохой устойчивостью агрессивной среде. При возгорании выделяют токсичный газ фосген.

Это важно! Для труб из непластифицированного поливинилхлорида НПВХ допустимая температура сточных вод 60° С с кратковременным повышением до 100° С. В остальном они идентичны трубам ПВХ.

</p>

Полипропиленовые

Имеют ряд положительных качеств:

• При механических нагрузках деформируются, не трескаясь;
• Выдерживают температуру сточных вод до +100° С;
• Устойчивы к воздействию щелочей и кислот;
• Экологически безопасны.

Основными недостатками являются:

• Эластичность материала;
• Низкая устойчивость к ультрафиолету.

</p>

Полиэтиленовые

К плюсам в данных труб относятся:

• долговечность;
• высокие антикоррозийные свойства;
• устойчивость к щелочам и кислотам;
• устойчивость к низким температурам до -70° С;
• отсутствие деформации при воздействии высоких температур;
• малый вес.

</p>

Надо ли утеплять

Промерзание канализационных труб в зимний период происходит не так уж редко. Особенно это касается наружных коммуникаций, проложенных на территории загородных домов выше точки промерзания грунта. Владельцы домов, прокладывающие канализационную магистраль, часто не учитывают глубину промерзания грунта. Популярное у некоторых мастеров мнение, что труба согревается сточными водами, оправдывает себя только в регионах с мягким климатом и тёплыми зимами.

</p>

При продолжительных низких температурах неутеплённая труба промерзает. Остатки протекающей воды, особенно на изгибах и поворотах магистрали, кристаллизуются и образуют наплывы. Постепенно стенки труб покрываются тонкой коркой льда, которая со временем утолщается.

Последствия промерзания канализационной магистрали:

• образование ледяной пробки, полностью блокирующей продвижение сточных вод;
• жидкость при замерзании расширяется, что чревато разрывом трубы в месте образования пробки.

В результате проходимость трубопровода нарушается, стоки не поступают в септик. Ремонтировать канализацию зимой — дело трудоёмкое и дорогостоящее.

Единственно правильным и экономически оправданным решением является утепление канализационных труб.

Это важно! Особое внимание необходимо уделить теплоизоляции сегментов, находящихся на выходе из дома.

Чем утеплить канализационную трубу в земле

Способ теплоизоляции канализационных труб зависит от их вида, региона проживания и глубины промерзания почвы.

</p>

Укладка в траншею

Самым простым способом, исключающим промерзание сегментов, является прокладка канализации в траншею глубиной ниже точки промерзания грунта.

Согласно СНиП 2.04.03-85 п. 4.8 минимальную глубину размещения трубопровода определяют, опираясь на опыт прокладки канализационных магистралей в данном районе. Если таких данных нет, то трубы диаметром до 500 мм углубляют на 30 см ниже глубины проникания в грунт нулевой температуры.

Если учесть угол наклона трубопровода и глубину септика, то данный способ даже в средней полосе получается слишком трудоёмким без применения спецтехники. Поэтому он экономически оправдан в южных районах с мягким климатом.

</p>

Это важно! При затяжных морозах рекомендуется ежечасно пропускать по канализации горячую воду.

Ещё одним минусом данного способа утепления является неудобство дальнейшего обслуживания канализационной магистрали. В случае необходимости ремонт или замену сегмента провести будет проблематично.

В зависимости от состава почвы и уровня грунтовых вод не всегда есть возможность вырыть траншею нужной глубины. Тогда прибегают к иным способам утепления наружной канализации.

Обогрев электричеством (активное утепление)

Специалисты считают этот способ самым удобным для местности, где зимняя температура ниже -15° С. Электрокабель монтируется снаружи или внутри трубы. При активном утеплении допустима минимальная глубина траншеи — 0,5 м.

Но данная система энергозависима, и при отключении электроэнергии обогрев трубопровода работать не будет. Поэтому применять греющий кабель лучше при наличии в доме автономного источника электроэнергии.

</p>

Для более качественного обогрева наружной поверхности кабель размещают по спирали или несколькими нитями.

Греющий элемент фиксируют алюминиевым скотчем. Вся конструкция покрывается слоем теплоизоляции.

Это важно! Для равномерного обогрева пластиковых труб перед монтажом электрокабеля их оборачивают алюминиевой фольгой.

Выпускают два вида греющего кабеля:

• обычный;
• саморегулирующийся.

Обычный (резистивный). Самый дешёвый. Постоянно обогревает всю магистраль с одинаковой мощностью, что приводит к большому расходу электроэнергии.

</p>

Саморегулирующийся. Обогревает только участки с низкой температурой. Более высокая цена быстро окупается экономией электричества.

</p>

Использование утеплителя

Основной функцией утеплителя является эффективное сохранение тепла на долгое время. Для этого он должен соответствовать следующим требованиям:

• обладать низким коэффициентом теплопроводности;
• быть долговечным;
• сохранять свои качества в большом температурном диапазоне;
• обладать хорошей гидроизоляцией;
• быть экологичным, устойчивым к агрессивной среде и возгоранию;
• легко монтироваться.

Пенопласт

Материал состоит из пустотелых микрогранул полистирола, спёкшихся друг с другом. Пенопластовая скорлупа представляет собой разрезанный вдоль полый цилиндр с монтажным замком.

Основными плюсами этого утеплителя являются:

• экологичность и влагостойкость материала;
• длительный срок эксплуатации;
• простота и лёгкость монтажа и демонтажа;
• возможность многоразового использования;
• малая цена.

Недостатки данного материала в низкой устойчивости к механическим воздействиям и низкая температура плавления с выделением токсичных газов.

</p>

Скорлупу из пенопласта аккуратно надевают на сегмент трубы, контролируя закрытие замка. Для надёжности крепления половинки обматывают скотчем или хомутами.

Это важно! Пенопластовая скорлупа может состоять из 2, 3 или 4 частей, иметь канал под греющий кабель.

Пенополистирол

Плотный и жёсткий материал, способный выдерживать большие механические нагрузки. К достоинствам пенопласта присоединяются устойчивость к повышенной влажности и срок службы, составляющий не менее 50 лет.

У пенополистирола есть и минусы. Он не переносит ультрафиолета, поэтому на открытых участках магистрали утеплитель нужно закрывать от солнечных лучей. Это хрупкий материал, поэтому при сборке нужно проявлять осторожность. При горении пенополистирол выделяет ядовитый дым.

</p>

Чтобы не появлялись мостики холода, стыки промазывают клеем или, сильно прижав друг другу, фиксируют скотчем.

Скорлупа из пенополиуретана (ППУ)

Пенополиуретановая скорлупа превосходит пенопластовые аналоги по многим показателям:

• коэффициент теплопроводности у этого материала самый низкий;
• обладает большой плотностью и устойчивостью к механическим воздействиям;
• повышенный рабочий температурный диапазон;
• высокий уровень пожаробезопасности.

</p>

Для повышения защитных свойств на внешнюю поверхность скорлупы наносят спецпокрытие.

Минеральная вата

Представляет собой волокнистый материал, 90% которого составляют расплавы горных пород и шлаков. Кроме них, в минвате присутствуют бентонитовая глина и фенольные смолы.

Ватные материалы обладают низкой теплопроводностью, устойчивы к возгоранию, образованию плесени и грибка.

Минусами минеральной ваты являются усадка под воздействием нагрузок и высокая гигроскопичность. В результате могут образоваться мостики холода. При утеплении наружной канализации данным материалом появляется необходимость сооружения защитного короба с надёжной гидроизоляцией.

К минеральной вате относятся 3 материала:

Они отличаются толщиной и длиной волокон, показателями теплопроводности и влагостойкости, реакцией на механические нагрузки.

Это важно! Характеристики минеральной ваты могут меняться в зависимости от производителя.

Стекловата

Природный материал, получаемый из кварцитов и песка. Коэффициент теплопроводности в зависимости от толщины — в пределах 0,028 – 0,034. Плотность составляет 150 – 200 кг/м³.

</p>

Выпускается в виде матов, рулонов и цилиндров.

Шлаковата

Это технологический продукт, образующийся при выплавке чугуна. Имеет рыхлую структуру и остаточную кислотность. При проникновении влаги утеплитель выделяет кислоты, способные нанести вред канализационным трубам.

Коэффициент водопоглощения у шлаковаты самый большой. Кроме того, материал имеет малый срок эксплуатации, неустойчив к перепадам температур.

</p>

Базальтовая вата

Самый универсальный вид минеральных утеплителей. Плотность материала составляет 25 – 200 кг/м³, коэффициент теплопроводности — 0,03 – 0,04. Рабочий температурный диапазон — -60 – +200°  С. Базальтовое волокно — негорючий материал с температурой плавления выше 1000°  С.

Производители на основе супертонкого базальтового волокна без связующего элемента выпускают экологически чистые утеплители разной формы.

</p>

Для повышения гидроизоляции наружный слой утеплителей из базальтового волокна защищают фольгой.

Вспененный полиэтилен

Благодаря малой стоимости часто применяется для утепления канализационных труб. Достаточно мягкий материал с плотностью до 40 кг/м³ и коэффициентом теплопроводности 0,05.

К плюсам этого утеплителя относятся:

• долговечность;
• лёгкость монтажа;
• рабочий температурный диапазон от -50°  С до +90°  С;
• устойчивость при длительном воздействии влаги;
• малый вес;
• низкая цена.

Выпускается в рулонах и в форме цилиндра.

</p>

Цилиндрический утеплитель монтируют на трубу через продольный разрез. Место соединения и стыки проклеивают скотчем.

Это важно! Из-за деформации при любой нагрузке утеплитель из вспененного полиэтилена нуждается в сооружении защитного короба.

Керамзит

Сыпучий утеплитель, область применения которого ограничивается средней полосой с умеренным климатом. Плотность керамзита напрямую зависит от его фракции.

</p>

При проникновении влаги теплоизоляционные качество керамзита резко понижается, поэтому при утеплении канализации этим материалом необходимо дополнительно использовать гидроизоляцию.

Технология утепления:

1. Под канализационной трубой укладывают 2 слоя мембраны с запуском на стены траншеи.
2. Засыпают керамзит слоем выше уровня трубы минимум на 20 см.
3. Сверху керамзит накрывают внахлёст полотнами мембраны.

Для утепления канализационных труб используются и другие материалы, характеристики которых приведены в таблице

</p>

Этапы утепления

Для работ по рытью траншеи, прокладке и утеплению наружной канализации понадобятся:

• Штыковая и совковая лопаты;
• Шнур, колышки, строительный уровень;
• Скотч, силиконовый герметик;
• Канализационные трубы;
• Утеплитель.

Монтаж и утепление канализационного трубопровода проводят следующим образом:

1. С помощью колышков и шнура размечают площадку под траншею. Чем меньше изгибов и поворотов, тем лучше.
2. Роется канава. При стандартном сечении труб 110 мм и ширина должна быть 60 см. Глубина канавы выбирается в зависимости от региона проживания, состояния почвы и толщины утеплителя. К выбранному размеру нужно прибавить еще 10 см для амортизирующего слоя из песка. Также нужно учитывать, что наклон магистрали должен составлять 2 – 3°  по направлению от дома к сливной яме, то есть составлять 2 – 3 см на каждый метр трубы.
3. В ходе выкапывания траншеи можно наткнуться на корни рядом растущих деревьев. Их нужно оставить нетронутыми, чтобы сохранить растительность.
4. На дно канавы насыпают песок слоем 10 – 15 см, увлажняют и тщательно трамбуют.
5. Трубы опускаются в траншею и соединяются друг с другом через раструбы или при помощи соединяющих элементов. Чтобы соединение было герметичным, используют уплотнительные манжеты и силикон. Если трубопровод длинный, через каждые 12 м монтируют ревизионные колодцы.
6. После прокладки всей магистрали на трубы надевается утеплитель, неплотно фиксируется скотчем или металлическими хомутами. Важно, чтобы теплоизолирующей материал был плотно закреплён на трубе и не смещался в сторону.
7. Сверху трубы с утеплителем засыпают песком, утрамбовывая только по бокам коммуникации. Над трубами его не уплотняют, чтобы не повредить утеплитель.
8. Оставшиеся углубление засыпают почвой, причём размещают её холмиком, учитывая дальнейшую усадку грунта.

Это важно! При использовании сыпучих утеплителей нужно выбирать среднюю фракцию. В этом случае теплоизоляция будет наиболее эффективной.

Видео: Как утеплить трубы канализации в частном доме

Теплоизоляцию канализационных труб целесообразно проводить только в регионах с морозными зимами. При этом нужно грамотно подходить к выбору утеплителя и использовать его согласно инструкции. В южных областях достаточно углубить магистраль ниже точки промерзания почвы.

<index>С приходом холодов трубы канализации, проложенные в грунте, подвергаются риску замерзания. Вода, находящаяся в трубах, при превращении в лед расширяется, и стенки трубы могут лопнуть. Такая аварийная, но предсказуемая ситуация надолго выведет систему из строя, и, чтобы этого не допустить, нужно просто знать, как утеплить канализационную трубу в земле, и сделать это сразу при прокладке канализационной трассы.

Как и чем утепляют канализацию под землей

Привычные и опробованные на практике способы предотвращения прорывов замерзания канализационных труб:

1. Трассу необходимо прокладывать на глубине ниже точки промерзания почвы в регионе;
2. Трубы нужно утеплять строительными материалами, предназначенными для теплоизоляции;
3. Прогрев труб (снаружи или внутри) греющим электрическим проводом.

Минимизации вероятности замерзания труб способствует и соблюдение определенного уклона трассы при прокладке: уклон должен быть не меньше 20 мм на 1 метр погонный трассы. При отсутствии или невозможности использовать утеплитель трубы обогревают кабелем.

Применение электрокабеля более эффективно, так как любой теплоизоляционный материал со временем пропитывается влагой, поэтому тоже может замерзнуть. Что приведет к промерзанию локального участка канализационной системы.

» alt=»»>

В канализационной системе вместе с трубами для стоков работают и вентиляционные трубы, которые тоже нужно утеплять. Трубы вентиляции прокладываются на поверхности: места ввода-вывода и выхода на поверхность – крыша и септик. Влажные испарения сточных вод оседают на трубах, создавая риск появления наледи, которая, промораживая стенки трубы изнутри, может постепенно закупорить трубу вентиляции. Первый признак того, что вентиляция по какой-то причине не работает – появление неприятного запаха. Зимой вслед за этим следует ожидать и засора канализации.

Неутепленную вентиляционную трубу отогреть легко – для этого на ледяную пробку нужно просто вылить ведро горячей воды. После этого трубу обязательно нужно утеплить – прокладкой греющего кабеля или любым теплоизоляционным материалом.Качество утепления зависит и от региона, в котором построен дом. Если это юг России, то можно обойтись утеплением только горизонтальных трасс канализации тонким слоем минеральной или базальтовой ваты. Если дом расположен на севере, то канализация утепляется укладкой труб в непромокаемый короб с теплоизолированными стенками.

1. Утолщенный слой утеплителя нужен на поворотах трассы, перепадах высот или на переходах;
2. Утепление обязательно, если трубопровод проходит выше точки промерзания грунта;
3. Утеплять трубы нужно, если градус наклон трубопровода меньше, чем 2 см на 1 метр погонный трассы;
4. Также утеплению подлежит трасса трубопровода при большем уклоне;
5. Если засор канализации происходит часто – канализацию нужно утеплить;

Канализация, проходящая по поверхности, прокладывается таким образом из-за невозможности землеройных работ в скалистом грунте, в вечной мерзлоте или на болотах. При таком варианте прокладки канализацию обязательно утепляют, и чем обернуть трубы, выбирают на месте, исходя из условий эксплуатации.

Материалы для теплоизоляции труб канализации

1. Пенополистирол – гранулированный утеплитель, способный долгое время удерживать нужную температуру вокруг труб канализации. Возможность многоразового применения делает пенополистирол более востребованным, чем остальные утеплители.
2. Пенопласт – разновидность пенополистирола, водонепроницаемый теплоизоляционный материал, применяется для утепления коробов для прокладки и теплоизоляции труб.
3. Базальтовое волокно – цилиндрический волокнистый теплоизолятор.
4. Минеральная вата, стекловата – самый дешевый, но не менее эффективный утеплитель. Недостаток – минвату нужно защищать от контакта с водой и конденсатом.
5. Вспененный полиэтилен – тонкий и теплый рулонный утеплитель, предназначенный для северных регионов. При теплоизоляции канализации им обматывают трубы в несколько слоев. Многоразовый влагонепроницаемый материал. Недостаток – тонкий слой можно легко повредить механически.
6. Пеноизол часто используется в промышленной сфере для теплоизоляции производственной или городской системы канализации. Наносится на трубы методом распыления, защищая все трещины, углубления и сложные геометрические конструкции канализации. Недостаток – дороговизна для частного пользователя. Достоинства – устойчивость к минусовым температурам, хорошие теплоизоляционные характеристики. Не требует крепления и применения метизов.
7. Пенофол – это вспененный полиэтилен, защищенный лентой фольги. Годится и для гидроизоляции, и для утепления труб;
8. Керамзит – сыпучий строительный материал-утеплитель. При утеплении трассы керамзитом необходимо соблюдать сухость грунта в траншее – намокший керамзит становится хорошим проводником тепла.

Выбор утеплителя должен опираться на следующие его параметры:

1. Масса материала;
2. Коэффициент теплоизоляции;
3. Легкий и быстрый монтаж (нанесение) материала;
4. Экологичность;
5. Срок службы;
6. Стоимость;
7. Коэффициент прочности;
8. Инертность в химической среде;
9. Хорошая адгезия;
10. Гидроизоляционные свойства;
11. Огнестойкость.

Недостатки у методов утепления труб системы канализации, проложенной под землей, тоже есть. Любая аварийная ситуация – это поиск участка поломки и земляные работы. Поэтому высокие трудозатраты отталкивают застройщиков от такого варианта утепления.

» alt=»»>

Прогрев канализационных труб греющим кабелем более эффективен и менее дорогостоящий в плане обслуживания трассы. Но этот метод хорош или при прокладке трассы с нуля, или при неглубоком залегании труб. Мелкозаглубленный трубопровод – это часто эксплуатационная необходимость, так как грунт может быть скалистым, или грунтовые воды залегают близко к поверхности. Кабель укладывается снаружи труб, обвивая их по спирали по всей длине, и сверху защищается фольгированной пленкой, отражающей тепло. Кабель выполняется как саморегулирующийся, резистивный или зональный.

1. Саморегулирующийся кабель включается при достижении температурой вокруг трубы определенных порогов, поэтому он более экономичен;
2. Резистивный провод монтируется с электронными или механическими терморегуляторами;
3. Зональный греющий провод прокладывается на локальных участках канализации, например, в подвальных помещениях или в местах, которые проложены сквозь стену.

Скорлупа – теплоизоляционный материал из пенопласта с пазами-замками для соединения между собой вокруг трубы. Все элементы скорлупы обматываются скотчем с алюминиевым отражающим покрытием.

Название	Ширина в миллиметрах H	Длина L в погонных метрах	Ø в миллиметрах	Количество и единицы измерения
Теплофлекс «НПЭ»	1.05	50.0	—	52.5 м2
1.05	50.0	—	52.5 м2
1.05	50.0	—	52.5 м2
1.05	25.0	—	26.25 м2
1.05	50.0	—	52.5 м2
Теплофлекс «С»	1.0	50.0	—	50.0 м2
1.2	60.0 м2
1.0	15.0	—	25.30 м2
1.2
1.0	15.0	—	15.0 м2
1.2	18.0 м2
Теплофлекс «С»	1.0	2.0	—	2.0 м2
1.2	2.40	2.88 м2
1.0	2.0	—	2.0 м2
1.2	2.40	2.88 м2
1.0	2.0	—	2.0 м2
1.2	2.40	2.88 м2
Минвата в цилиндрах	—	—	18.0	—
—	—	21.0	—
—	—	25.0	—
—	—	28.0	—
—	—	32.0	—
—	—	35.0	—
—	—	45.0	—
—	—	48.0	—
—	—	54.0	—
—	—	60.0	—
—	—	70.0	—
—	—	89.0	—
—	—	114.0	—
—	—	159.0	—
—	—	18.0	—
—	—	25.0	—
—	—	35.0	—
—	—	45.0	—
—	—	57.0	—
—	—	70.0	—
—	—	108.0	—
Пенофол с двухсторонним фольгированием	1.2	25.0	—	30 м2
Пенофол с односторонним фольгированием	—	—	—	18 м2
Пенофол самоклеящийся	0.6	15.0	—	9 м2
Трубы из полиэтилена	1.2	50.0	—	60 м2
1.2	50.0	—	60 м2
1.2	25.0	—	30 м2
1.2	15.0	—	18 м2
1.2	15.0	—	18 м2
Клей	—	—	—	1 литр
Скотч с армированной сеткой	—	—	50х50	1
Пластмассовые хомуты	—	—	—	100
Самоклеящаяся лента с алюминиевымотражателем-фольгой	—	—	50х50	1
Теплоизоляционные маты	1000.0	4000.0	—	1
5000.0
Пеноизол	—	—	—	1
Базальтовая вата	1000	500.0	—	—
6000
Скорлупа, пенопласт	—	—	—	1 шт.
—	—	—	1 шт.
—	—	—	1 шт.
Скорлупа, пенополистирол	—	—	Внутренний Ø110 мм	1 шт.
—	—	1 шт.
—	—	1 шт.
Гранулы керамзита	—	—	—	45 м3
50 м3
60 м3
65 м3
70 м3

Крепить греющий провод на трубы можно тоже несколькими способами:

1. Прямой монтаж по одной стороне трубы;
2. Прямой монтаж по двум сторонам;
3. Спиральная намотка по трубе.

Если кабель любым способом фиксируется на трубе, то шаг фиксации должен равняться 20 см. В качестве фиксаторов могут использоваться:

1. Пластмассовый бандаж (хомуты);
2. Металлический бандаж – применяется только для провода с минеральной изоляцией;
3. Термоустойчивый строительный скотч;
4. Строительные ленты для стяжки.

Также при укладке новой канализации можно использовать готовые трубы с кабелем внутри или трубы с микрофлексом.

Самый экономичный и дешевый вариант утепления канализации, проложенной под землей – оборачивание или укрытие материалами, предназначенными для теплоизоляции. Этот метод предусматривает рытье более широкой траншеи, чем диаметр труб, так как трубы нужно не только обернуть, но и закрепить утеплитель проволокой, скотчем, хомутами или при помощи других креплений.Комбинированная теплоизоляция – это совмещение нескольких методов утепления, и вариантов здесь может быть очень много. Смысл комбинирования в том, что эффективность сохранения тепла возрастает многократно, и, несмотря на возрастающую стоимость процесса, многие именно так и поступают.

Характеристики резистивного греющего провода указаны в таблице ниже:

Название	Pуд Ватт/метр	Pnom, Ватт	Длина L, м	Масса M, кг
«ЭНГЛ-1»	100.0	260.0	2.61	0.51
80.0	230.0	2.92	0.55
30.0	140.0	4.80	0.75
15.0	100.0	6.80	1.0
«ЭНГЛ-2»	40.0	160.0	4.12	0.50
30.0	140.0	4.80	0.60
40.0	330.0	8.24	0.90
30.0	580.0	19.21	2.0
40.0	1310.0	38.41	3.80

При утеплении канализации, проложенной под землей, необходимо выбрать оптимальное решение по утеплителю и по способу его крепления, укладки или нанесения.</index>Используемые источники:

• https://proekt-sam.ru/proektsistem/uteplenie-kanalizacii.html
• http://moydomik.net/kommunik/kanalizaciya/436-uteplenie-kanalizacionnyh-trub.html
• https://teplo.guru/elementy/truby/uteplenie-kanalizatsionnoi-trubyi.html
• http://jsnip.ru/vodosnabzheniya/kak-uteplit-kanalizacionnuju-trubu-v-zemle.html
