Для каменного дома в два и более этажа присуще устройство потолочного перекрытия первого этажа (оно же пол следующего уровня) из монолитного железобетона. Это могут быть плиты перекрытия. Кстати, чаще всего именно их и укладывают. Однако если на строительной площадке затруднен подъезд подъемного крана или готовый дом имеет сложную конфигурацию, которую невозможно накрыть без зазоров плитами заливают монолитное перекрытие своими руками. Работы выполняют строго в соответствии с установленными нормами и стандартами, иначе монолит может не выдержать оказываемую на него сверху нагрузку.

О том, как правильно залить монолитное перекрытие и рассчитать его несущую способность, разбираем в материале ниже.

Важно: заливка монолита в качестве потолочного перекрытия может осуществляться не только по показаниям, но и в том случае, если мастер находит этот способ целесообразным именно для конкретного дома.

Преимущества монолита перед монтажом бетонных плит

Планировка дома с таким перекрытием имеет больше шансов на самовыражение, поскольку нет необходимости в стандартных решениях, подгоняемых под параметры заводских плит

Технология заливки потолочного перекрытия своими руками имеет ряд преимуществ перед укладкой стандартных заводских ЖБ плит. Основными положительными моментами монолита являются:

Всё перекрытие имеет ровную и однородную структуру без швов, соединений и стыков, что позволяет максимально равномерно распределить нагрузку на залитую плиту, стены дома и его фундамент;
Планировка дома с таким перекрытием имеет больше шансов на самовыражение, поскольку нет необходимости в стандартных решениях, подгоняемых под параметры заводских плит;
Все эркеры и балконы можно заливать непосредственно под имеющиеся проектные данные, без необходимости подыскивать плиту перекрытия нужного размера и конфигурации;
А в интерьере первого этажа могут быть использованы колонны, что сделает дизайн помещения более богатым и оригинальным.

Важно: для заливки монолита нет необходимости использовать сложное строительное оборудование. Все работы можно выполнить своими руками, понимая технологию монтажа.

Расчет нагрузки на плиту и её параметров

Важно: согласно СНИП СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003 для частного дома стандартная плита перекрытия монолитного типа должна иметь толщину 180-200 мм. Это средний показатель прочного монолитного пространства пола второго этажа или потолка первого уровня.

Выполнение расчётов плиты перекрытия крайне необходимо для того, чтобы впоследствии не перенагрузить имеющееся пространство дополнительными перегородками второго этажа или усилением отделки пола. В результате превышения нагрузки на перекрытие оно может просто лопнуть и обрушиться.

Чтобы грамотно рассчитать параметры конструкции перекрытия при рекомендуемой несущей способности, лучше доверить выполнение работ профессионалу. В крайнем случае, можно использовать онлайн калькулятор, в который заносят все данные по используемым для монолита материалам и его параметрам:

Рекомендуем к прочтению:Деревянные перекрытия между этажами из балок

Длина и ширина пола второго этажа;
Высота перекрытия;
Марка используемого бетона;
Нагрузка на 1м2 перекрытия (принимается за предполагаемое значение 450-500 кг/м2).

Благодаря имеющимся данным можно высчитать сечение прутов арматуры, которые будут выдерживать сопротивление на прогиб и растяжение.

Важно: сечение прута арматуры должно быть максимальным в центральной части плиты перекрытия. Поскольку ближе к опорным стенам нагрузка на прогиб и растяжение сводится практически к нулю.

Чтобы высчитать толщину перекрытия (то есть его высоту) необходимо использовать коэффициент 1:30. Здесь 1 означает высоту монолита, а 30 — длину пролета от одной наружной стены до другой. К примеру, если дом имеет длину пролета 8 м, то 800:30=26,6 см. Соответственно для длины пролета 6 м высота перекрытия будет 20 см.

Технология выполнения работ

Чтобы залить монолитное перекрытие своими руками, необходимо заготовить доски для устройства опалубки и листы фанеры

Чтобы залить монолитное перекрытие своими руками, необходимо заготовить такие инструменты и сырье:

Доски для устройства опалубки и листы фанеры (желательно глянцевые, чтобы бетон минимально сцеплялся с древесиной при высыхании);
Опоры под монолит из расчета 1 шт/1 м2 плиты перекрытия;
Пруты для вязки армирующей сетки сечением 8-12 мм;
Пластиковые фиксаторы-подставки под арматуру;
Бетон марки М-350 и выше (лучше заказать готовый в необходимом объеме);
Инструмент для гибки арматуры.

Монтаж опалубки

Для того чтобы монолитная плита перекрытия имела однородную поверхность со стороны потолка первого этажа, бетон нужно заливать в подготовленную опалубку, которую еще называют палуба. Сразу отметим, что можно арендовать и смонтировать профессиональную палубу из пластика и металла, в комплекте с которой идут телескопические опоры в нужном количестве, а можно изготовить перекрытие из дерева своими руками.

Важно: если монтировать опалубку самостоятельно, то стоит брать доски толщиной 25-35 мм. При этом их сбивают встык, чтобы не было зазоров. Фанера должна иметь толщину не менее 20 мм.

Работы по монтажу опалубки выполняют в таком порядке:

Рекомендуем к прочтению:Инструкция по монтажу монолитного ленточного фундамента

Сначала устанавливают опоры с шагом 1 метр друг от друга. При этом от стен опорные столбы могут отступать на 20 см. В качестве опор можно использовать как телескопические столбы, которые можно регулировать по высоте, так и брус сечением 80-150 мм. Отметим, что телескопические опоры предпочтительнее, так как они способны выдерживать большой вес и при этом не деформироваться, как это иногда случается с брусом. Стоимость одной опоры обойдётся примерно в 2-3$.
Все установленные опоры связывают продольными балками — ригелями. На них будет опираться опалубка. Ригели можно делать из швеллера или двутавра.
Поверх ригелей устраивают горизонтальную опалубку, края которой должны точно стыковаться со стенами, чтобы не оставалось зазоров.

Важно: высота опор должна быть отрегулирована таким образом, чтобы верхний край листов фанеры точно стыковался с верхними краями стен дома по периметру.

Теперь монтируют вертикальные борта опалубки. Они должны выступать на 15 см от внутреннего края стен. Высота вертикальной опалубки должна соответствовать проектной высоте перекрытия.

Важно: все вертикали и горизонтали опалубки проверяются с помощью нивелира.

Установка арматуры

Для усиления прочности залитого монолита его необходимо армировать

Для усиления прочности залитого монолита его необходимо армировать. Придется связать две сетки из стальных прутов сечением 10-12 ми. Сетки вяжут с ячейками 20х20 см. При этом стоит учитывать, что, скорее всего, длины одного целого прута может не хватить на протяженность сетки. А поэтому придется дотачивать арматуру. Здесь прутья стыкуют вязкой с нахлестом 40 см.

Важно: арматуру необходимо только вязать стальной проволокой. Сварка запрещена, поскольку варение стали снижает её прочностные и технические характеристики.

Связанную арматуру (две сетки) соединяют между собой продольными прутами таким образом, чтобы с нижнего и верхнего края бетона сетка была укрыта раствором на 2-3 см.
Арматуру устанавливают на специальные для этого подпорки.
Стоит также помнить, что пруты сетки должны заходить на стены дома на 15 см (для кирпичной кладки) и на 25 см (для кладки из пено- и газобетона).
Торцевые окончания прутов не должны касаться стенок вертикальной опалубки.
А чтобы высчитать расстояние между двумя сетками, необходимо из общей высоты плиты отнять отступы от верхнего и нижнего края (20 см + 20 см = 40 см), а также 4 толщины используемого прута.
Продольные фиксаторы между сетками вяжут с шагом 1 м и только в шахматном порядке.
Стоит также установить и торцевые фиксаторы. Их монтируют на торцы сетки с шагом 40 см, чтобы усилить опирающую способность плиты на стены дома.
Дополнительно устанавливают соединитель для обеих сеток. Он позволяет равномерно распределить нагрузку на плиту по всей толщине. Соединитель крепят с шагом 40 см в местах опирания плиты на стену, а на расстоянии 70 см от стен дома уже с шагом 20 см.

Важно: для монтажа в перекрытии технологических отверстий необходимо заблаговременно установить все необходимые короба и гильзы.

Заливка раствора

Заливать бетонную смесь необходимо беспрерывно сразу на заданную толщину

Заливать бетонную смесь необходимо беспрерывно сразу на заданную толщину. Для этого лучше закупить готовый бетон в строительном миксере, а не использовать домашний (собственного приготовления). Поскольку раствор, замешиваемый и заливаемый поэтапно, не даст нужной крепости перекрытию.

Залитый в опалубку раствор необходимо утрамбовать строительным вибратором, но стараясь не касаться арматуры, чтобы не сместить её. Готовая монолитная плита перекрытия будет сохнуть около месяца. За это время необходимо дополнительно увлажнять бетон, особенно в первую неделю (но при условии жаркой сухой погоды). Именно в это же время монолит лучше укрыть пленкой, чтобы не допустить его резкого пересыхания и растрескивания.

Важно: перекрытие первого этажа своими руками будет стоить около 55 у.е./м2 монолитной плиты. В стоимость входят все строительные материалы и сыпучие, а также аренда строительного миксера и покупка готового раствора.

</index>

Содержание:

Чем лучше утеплить пол

Ассортимент материалов, которые можно использовать для утепления бетонных полов в частном доме, настолько широк, что несведущему человеку иногда очень трудно выбрать подходящий утеплитель.

Чтобы определить, чем можно произвести утепление бетонного пола и какой из материалов лучший, следует выяснить такие моменты:

где планируется выполнять теплоизоляцию – в доме, квартире или на даче?
как расположено утепляемое бетонное основание относительно других конструкций: над подвалом панельного дома, по грунту на первом этаже частного коттеджа или это межэтажное перекрытие квартиры?
цель мероприятия – произвести простое утепление или же устройство теплого водяного пола (как вариант – электрического)?
какой выбран способ теплоизоляции?
величина выделенного под мероприятие бюджета.

Если говорить в общем, то утеплитель для бетонного пола можно взять какой угодно из ныне существующих. Главное, чтобы он подходил под перечисленные условия. Ограничение одно: нельзя использовать внутри жилых помещений материалы, содержащие стекловату. Это ответ на часто возникающий вопрос — можно ли утеплять пол пенопластом.

Что нам дает выяснение первого момента? Если речь идет о квартире в кирпичном или панельном доме, то нас может ограничивать высота потолков, а потому надо выбрать самый эффективный и тонкий утеплитель – пеноплекс или пенополистирол экструдированный. Иначе полы поднимутся не менее, чем на 150 мм, это надо учитывать в том числе и при утеплении полов на лоджии. Причем пенофол либо изолон не подойдет, у него недостаточное термическое сопротивление.

Для справки. Чтобы представить, какая потребуется толщина разных материалов для утепления пола, предлагается изучить диаграмму с коэффициентами теплопроводности. Чем меньше значение коэффициента, тем свойства изолятора лучше, а слой получится тоньше.

Недорого можно утеплить бетонный пол на даче, применив для этой цели керамзит, только надо правильно подобрать толщину слоя. Следует учесть, что керамзит пропускает тепла в 3—5 раз больше, нежели пенопласт. Если дача отапливается постоянно и требования к теплоизоляции высоки, то по грунту надо обеспечить мощность слоя не менее 300 мм. При периодическом обогреве дачи достаточно сделать толщину керамзитного утепления 100—150 мм, чтобы мероприятие обошлось вам достаточно дешево.

Наибольшие потери тепла через полы наблюдаются, когда бетонная стяжка устраивается на грунте. Тогда есть 2 варианта: использовать самый лучший и эффективный утеплитель вроде пеноплекса либо что-то подешевле, но более толстым слоем. Как правило, в этих случаях применяют все виды вспененных полимеров, а также минеральную вату высокой плотности. Можно взять и рулонные материалы, но заложить их в утепление можно только одним способом – на лагах.

Межэтажные перекрытия в панельном доме есть смысл утеплять только в одном случае – при устройстве электрических или водяных теплых полов. Если этого не сделать, то ваш теплый пол станет обогревать потолок соседа снизу, а для собственного жилья тепла не хватит. Поскольку разница температур с обеих сторон перекрытия будет невелика, то для утепления сгодится пенопласт толщиной до 50 мм или пенополистирол 25—30 мм. Слой минеральной ваты придется делать больше либо закладывать ее совместно с фольгированным пенофолом, который одновременно послужит гидроизоляцией.

Совет. Перекрытие на первом этаже многоквартирного или частного дома стоит утеплять всегда, если подвал не отапливается.

Способы теплоизоляции

На данный момент существует всего 2 методики утепления бетонных полов в любых жилых зданиях, от них во многом зависит выбор подходящего материала:

так называемый сухой способ – утепление на лагах;
«мокрый» способ – закладка утеплителя под цементно-песчаную стяжку.

Примечание. Есть практика тепловой изоляции комнат первого этажа снизу, со стороны подвала. Это удобно и дешево, но не очень эффективно, так как должно сочетаться с утеплением фундамента и цоколя здания. Когда такового нет, холод станет проникать с улицы через краевые зоны бетонного основания.

Методика утепления на лагах достаточно доступна и при надлежащем подходе спокойно выполняется своими руками. Она предполагает применение как рулонных, так и плитных утеплителей для бетонного пола и рассчитана на последующую укладку чистового покрытия из линолеума либо ламината поверх настила из досок или плит OSB (ДСП). Список используемых утеплителей весьма широк:

минеральная или эковата в рулонах и плитах: имеет высокую огнестойкость, но легко поглощает влагу и при этом прекращает быть изолятором;
вспененные полимеры в плитах (пенопласт, пенополистирол экструзионный, пеноплекс), наоборот, не боятся воды, но подвержены горению и теплоизоляционные характеристики лучше, чем у ваты;
вспененный фольгированный полиэтилен (пенофол, изолон): материал хорошо отталкивает влагу и отличается нулевой паропроницаемостью, но горюч. Отлично работает вместе с другими утеплителями;
напыляемый пенополиуретан: самый лучший утеплитель из всех, но и самый дорогой, противостоит влаге, пламени (некоторый промежуток времени) и обладает самыми высокими показателями теплоизоляции;

Для справки. В продаже есть еще и пробковый утеплитель, но для утепления бетонных полов его обычно не выбирают, он предназначен для тепло – и звукоизоляции стен.

Суть второго способа утепления заключается в замоноличивании теплоизоляционного слоя под цементно-песчаную стяжку, а поверх нее происходит укладка практически любого напольного покрытия. Это значит, что утепленные таким образом полы делаются не только под ламинат или линолеум, но и пригодны для укладки кафельной плитки. Это актуально на кухне или в ванной, где имеет место высокая влажность, там стяжка прослужит гораздо дольше.

При устройстве электрических или водяных теплых полов данная методика утепления тоже наиболее эффективна. Конечно, можно уложить трубы греющих контуров и между лагами, но так не добиться большой площади теплоотдачи. А монолит стяжки становится как бы цельным отопительным прибором, нагревающим помещение всей своей поверхностью. Поэтому обычно теплые полы делают однотипными (под стяжку) во всем доме, а не только в ванной или кухне.

Логично предположить, что для второго способа утепления бетонных полов невозможно использовать мягкие или рулонные материалы. Здесь пригодны вспененные полимеры или базальтовая вата в плитах, причем плотность последней должна быть не ниже 115 кг/м3, а толщина – 100 мм. Пенополистирол можно взять тоньше – 50 мм, пенопласт – 80 мм при плотности 35 кг/м3.

Утепление пола пенополистиролом

Если вы выбрали первый способ, то на выровненную и очищенную бетонную стяжку следует уложить деревянные бруски – лаги, выдержав между ними интервал, равный ширине выбранного утеплителя. Крепление лаг осуществляется анкерами или же саморезами на стальных уголках, выверка их по уровню делается с помощью прокладок из дерева. Расчет высоты верхней плоскости бруска над полом выглядит так: толщина утеплителя + просвет 50 мм на вентиляцию.

Совет. Когда производится утепление бетонных полов минеральными или базальтовыми материалами, расстояние между лагами лучше сделать меньше ширины утеплителя на 1 см, чтобы утеплитель входил туда как можно плотнее. Для плит из пенополистирола интервал надо сделать меньше на пару миллиметров с той же целью.

Теперь о том, как правильно уложить утеплитель. Сначала настилается гидроизоляция из плотной полиэтиленовой пленки с нахлестом между полотнами 100 мм и проклеиванием стыков скотчем. Потом выполняется укладка плит теплоизоляции. Сверху они снова укрываются пленкой для пароизоляции, дабы влага из помещений не проникала внутрь утеплителя.

Совет. Вопреки расхожему мнению, пенополистирол впитывает влагу, хотя и в очень малых долях. Поэтому защитные пленки с обеих сторон утеплителя нужны всегда, при использовании любых материалов, особенно ваты и пенопласта. Это позволит значительно продлить срок их службы.

Вместо пленки часто применяется пенофол, он позволяет уменьшить слой основного изолятора и оградить его от влаги. Стыки также проклеиваются, только фольгированным скотчем. На этом утепление бетонного пола заканчивается, можно настилать покрытие и ламинат либо линолеум.

Под цементную стяжку полы тоже утепляются с применением гидроизоляции, прокладываемой на бетонное основание. Если процесс начинается с самого грунта, то его необходимо уплотнить, а затем сделать бетонную подготовку толщиной 5 см. После ее полного застывания раскладывается пленка гидроизоляционного слоя, а затем – плиты пенополистирола. Обычно цементную стяжку заливают прямо поверх утеплителя, но мы порекомендуем сначала проложить второй слой пленки. Это недорого, зато поможет сберечь утепляющий материал полов дольше.

Для справки. Толщина цементной стяжки должна находиться в пределах от 50 до 80 мм. Оптимальный вариант, учитывающий разные нагрузки на полы жилого помещения – 70 мм.

Когда речь идет о деревянном доме, то следует учесть, что подобные строения могут незначительно деформироваться, оттого что древесина «дышит». Это почти незаметно в старом доме, а вот в недавно построенном бетонные покрытия полов могут растрескиваться, если не предусмотреть демпфирование. Для этого по всему периметру вдоль стен еще до начала работ прокладывается тонкий слой полистирола (до 15 мм), как это показано на фото:

Похожие мероприятия следует проделывать перед устройством теплых полов, там по периметру помещений укладывается специальная демпферная лента, а уж потом настилается гидроизоляция, что отражено на схеме:

Владельцы старых домов часто интересуются, можно ли выполнить утепление пола, не вскрывая его. Однозначного ответа нет, поскольку все зависит от состояния бетонного покрытия. Если стяжка сохранила прочность, не крошится и не трескается, то вариант укладки поверх нее утеплителя возможен. Только потом придется поднять пороги всех дверей и подрезать их створки, что тут же скажется на интерьере. Так что лучшим решением все же будет вскрыть старые полы, утеплить и залить новое покрытие.

Утепление пола керамзитом

Данный утеплитель может использоваться при теплоизоляции полов любым способом, хоть засыпай его между лаг, хоть укладывай под стяжку. Он просто заменяет собой пенопласт или вату, а вся технология остается неизменной. Это обойдется дешевле, но вот к эффективности подобного утепления есть вопрос. Простыми словами, самый лучший керамзит по теплоизоляционным свойствам втрое хуже самого плохого пенопласта.

Отсюда вывод: слой керамзита должен быть как минимум втрое больше, иначе толку от такого утепления мало, бетонные полы останутся холодными. Получается, надо засыпать 300 мм материала, а в каких помещениях это возможно? В квартире и на лоджии – точно нет, над перекрытиями тоже не получится. Остаются полы на грунте в зданиях с высоким цоколем либо на лагах, опирающихся на кирпичные столбики.

Но в первом случае чаще всего имеется цокольный этаж и такой мощный слой утеплителя поместить тоже некуда, да и незачем, там необходимо утеплять фундамент. Остаются полы с лагами на кирпичных столбах, такие встречаются в домах старой постройки и на верандах. Кстати, подобную открытую веранду можно застеклить, а полы утеплить керамзитом снизу, там для него хватит места.

Заключение

Каждый из способов утепления бетонных полов имеет свои преимущества и недостатки. Сказать, что какой-то из них лучше, а другой хуже, нельзя. Просто их надо применять сообразно обстоятельствам и в соответствии с финансовыми возможностями. Конечно, деревянный пол всегда лучше стяжки, но он требует ремонта и служит не так долго. Но в любом случае хорошая теплоизоляция не обойдется вам дешево, это надо понимать.

При возведении частного дома важно правильно выбрать конструктивные решения его элементов. Одной из важнейших конструкций можно назвать перекрытие. Грамотно подобранная толщина плиты жб перекрытия в доме между этажами позволит обеспечить его надежность и безопасность.

Виды железобетонных конструкций и область применения

Монолитные плиты подходят для использования в массивных строениях из камня или кирпича. В кирпичном доме такое перекрытие создает диск, придающий зданию дополнительную жесткость. При укладке межэтажного ж/б перекрытия важно выбрать тип его изготовления:

монолитное;
сборное.

Оба этих способа распространены в настоящее время, но постепенно первый вытесняет второй. Главные недостатки монолитного перекрытия – стоимость опалубки и необходимость выжидания времени затвердевания бетона. К достоинствам можно отнести:

высокая скорость укладки;
уменьшение финансовых затрат;
отсутствие необходимости в сложной грузоподъемной технике;
возможность заливки плиты сложной конфигурации в плане;
надежность и прочность.

Схема монолитной конструкции

К достоинствам сборной технологии относится:

высокая скорость монтажа;
нет необходимости ждать.пока бетон наберет прочность;
надежность и прочность;
более простая технология изготовления.

Недостатков у этого способа чуть больше, чем у предыдущего:

большая масса отдельных элементов;
возникает необходимость в грузоподъемной технике (автокран);
ограниченное количество типоразмеров, сложность в перекрытии помещений необычных форм.

Схема сборного изделия

Выбор между технологиями, по которым будет возводиться перекрытие между этажами, зависит от предпочтений будущего владельца дома и экономических соображений. Если расстояния между несущими стенами далеки от стандартных, потребуется большое количество нетиповых изделий, что приведет к удорожанию стройки. В этом случае лучше остановиться на монолитном варианте.

Толщина плиты

Знать толщину плиты необходимо, чтобы рассчитать общую высоту перекрытия и пола. Это потребуется при вычислении высоты этажа, помещения и всего здания. Толщина перекрытия зависит от выбранного типа конструкции. Если принято решение использования монолитной технологии, она также зависит от нагрузок от людей, мебели, оборудования и конструкции пола.

Сборные плиты по сериям ПК и ПБ

Эти элементы чаще всего применяются в строительстве. Плиты ПК – круглопустотные. Укладываются между этажами, как в частных домах, так и в многоэтажных строениях. Плиты ПБ – достаточно новая технология, которая постепенно замещает серию ПК. Они могут выпускаться любой длины, вне зависимости от размеров, приведенных в нормативных документах. Отличаются способом изготовления – метод непрерывного формования. Имеют некоторые ограничения и не до конца изучены, но успешно применяются как в частном, так и в массово строительстве.

Читайте также: Что собой представляют деревянные двутавровые балки перекрытия

Схема конструкции размером 220 мм

Толщина плиты стандартная. Составляет 220 мм. Чтобы вычислить общую высоту перекрытия с конструкцией пола необходимо прибавить к этому значению:

толщину бетонной стяжки, примерно 30-50 мм;
при необходимости звукоизоляции или утепления толщину теплоизоляционного материала (30-50 мм для звукоизоляции, 100-150 мм для теплоизоляции);
напольное покрытие (зависит от типа, самая большая высота будет для деревянного пола, самая маленькая для линолеума или керамической плитки);
конструкция потолка.

В сумме высота бетонного перекрытия в частном доме с конструкцией пола при использовании плит серии ПБ или ПК составляет примерно 300 мм.

Плиты серии ПТ

Эти элементы в большинстве случаев применяются в качестве доборных к сериям ПБ и ПК. Укладка таких плит между уровнями производится в тех местах, где расстояние между стенами не позволяет уложить крупноразмерные изделия. Имеют небольшие габариты в плане, что позволяет перекрывать небольшие пролеты. Плиты подходят для укладки над коридорами, санузлами, хозяйственными помещениями и кладовками. Опирание можно выполнять по всем сторонам.

Изделия железобетонные для жилых и общественных зданий

Толщина изделия 80 или 120 мм. Суммарная высота жб перекрытия с элементами пола – 150-200 мм в зависимости от типа напольного покрытия.

При использовании выравнивают с изделиями ПК и ПБ по верхнему краю пола.

Неровности исправляют с помощью конструкции потолка.

Перекрытие по профлисту

Достаточно распространенный способ для частного домостроения. В этом случае профилированный лист служит в качестве опалубки и несущего элемента монолитной плиты. Основные элементы конструкции:

Конструкция изделия по профлисту

несущие балки (двутавры, швеллера или уголки с большой шириной полки);
профлист, который укладывается по балкам (волны должны располагаться перпендикулярно по отношению к несущим элементам);
слой бетонного раствора.

Все толщины подбираются в зависимости от полезной нагрузки. Для частного дома можно привести средние значения монолитной плиты между пространствами, расположенными в разных горизонтальных уровнях:

Высота балок (двутавра или швеллера) для пролетов до 5-6 метров составляет примерно 220-270 мм.
Высота волны профнастила плюс толщина бетонного слоя зависит от шага между несущими балками и планируемой нагрузки. В качестве минимального значения для монолитной плиты частного дома можно привести 150 мм.
Бетонная стяжка, толщина которой составляет 30-50 мм.
При необходимости добавляют слой утеплителя от 30 до 150 мм в зависимости от назначения его укладки.
Конструкция чистого пола. Толщина зависит от типа напольного покрытия.

Читайте также: Как обустроить бетонный пол по грунту в частном доме

Опирание профилированного листа может происходить двумя способами:

поверх несущих балок;
с примыканием к ним.

Расчет по профлисту

В первом случае в толщину учитывается полная высота двутавра или швеллера, а во втором толщина жб перекрытия существенно уменьшается. Минимальная высота приведена для небольшой нагрузки.

По нормативным документам, вес, который приходится на перекрытия в частном доме, составляет 150 кг на квадратный метр.

При расчете это значение необходимо увеличить на коэффициент надежности 1,2. Для более серьезных нагрузок применяют усиленный профлист и большую толщину слоя бетона.

Ребристое монолитное перекрытие

Для частного дома можно применять еще одну технологию изготовления основания для пола. Ребристая жб плита представляет собой длинные ребра, перекинутые по длинным сторонам помещения и тонкий слой бетона между ними. Пространство между ребрами заполняется утеплителем (керамзит, минеральная вата, пенополистирол и том подобное).

Расчет ребристой конструкции

Толщина монолитной плиты вычисляется из следующих значений:

Высота ребра. Для частного домостроения в большинстве случаев достаточно толщины 200 мм. При этом толщина участка между ребрами может быть 50-100 мм. Ширину ребра подбирают примерно 100 мм.
Толщина цементно-песчаной стяжки. Принимается в пределах 30-50 мм.
Конструкция пола. Толщина зависит от напольного покрытия и в среднем находится в пределах 10-50 мм.

Ребристое перекрытие, так же как и по профлисту, позволяет снизить расход бетона при сохранении достаточно большой толщины. Изготовление ребер – сложная задача. Использования профнастила позволяет создать перекрытие с ребристой поверхностью без лишних трудовых затрат.

Грамотный выбор и расчет толщины плиты из бетона позволит рассчитать высоту помещений, расход бетонной смеси и определить финансовые и трудовые затраты еще на стадии проектирования объекта. В случае со сборными перекрытиями толщина для всех элементов стандартная.

Поделиться с друзьями

Пол – самая прохладная поверхность помещения. Через плохо изолированный пол из помещения может уходить до 20-30% тепла! В основном это происходит на первых этажах с неотапливаемым подвалом. При этом счета за обогрев увеличиваются, а в комнатах все равно холодно. В этом случае пора начинать думать, как утеплить полы в квартире. Это поможет уменьшить теплопотери и создать более комфортный климат в помещении.

Утепление полов актуально не только для частного дома. Часто нужно провести утепление пола в квартире на первом этаже, в этом случае это просто необходимо. Возможно выполнить работы по теплоизоляции своими руками, главное подобрать правильно материал и ознакомиться с технологией укладки.

Виды материала для утепления пола

Материалы для утепления пола должны соответствовать определённым требованиям: лёгкость, прочность, долговечность, высокие теплоизоляционные характеристики.

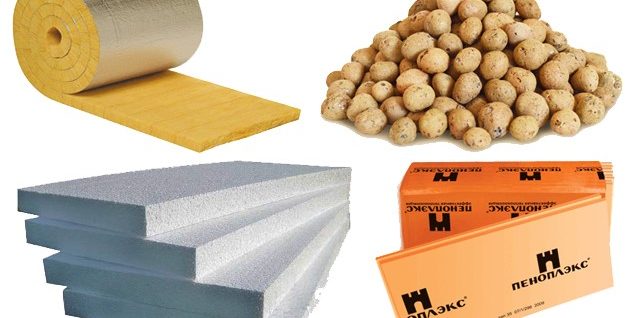

К материалам, обладающим нужными свойствами, относятся: минеральная вата, пенополистирол, пенопласт, керамзит, древесная стружка.

Минеральная вата. Эффективна для устройства звуко- и теплоизоляции. Пожаробезопасна (обладает высокой огнестойкостью), не подвержена поражению плесенью и грибком. Недостаток – это гидроскопичность, попадание влаги снижает её свойства.

Пенополистирол, пенопласт. Легкие, долговечные, хорошо удерживают тепло, не пропускают внешние шумы в помещение. Не боятся попадания воды, не деформируются, удобны в монтаже.

Керамзит, древесная стружка. Сыпучие материалы, недорогие, экологически безопасные. Имеют довольно значительные недостатки. Стружка боится влаги и подвержена гниению, в ней заводятся насекомые и мыши. Керамзит не боится воды, долговечный, но может оказывать сильную нагрузку на конструкции, если слой для утепления слишком большой.

Пеноплекс. Современный материал, стремительно набирает популярность. Простая технология укладки, возможно выполнить утепление самостоятельно. Выпускается в виде плит.

Способы утепления пола квартиры на первом этаже

Выбирая метод, чтобы провести теплоизоляцию, следует учесть особенности конструкции здания и особенность метода укладки утепления. Утепление полов в квартире первого этажа можно сделать несколькими способами:

Монтаж теплоизоляции снаружи, со стороны подвала. Для утепления пола квартиры расположенной на первом этаже, такой способ очень эффективен.
Утепление пола по лагам. Для этого потребуется полный демонтаж старого покрытия.
С помощью стяжки поверх утеплителя.

Остаётся только выбрать более удобный способ. После проведения всех работ, прекратятся утечки тепла, в квартире создастся комфортный микроклимат, снизятся счета за отопление.

Утепление пола квартиры первого этажа со стороны подвала пенопластом

В обычных домах используются бетонные плиты перекрытия, которые на первом этаже граничат с подвалом. Неотапливаемое и сырое помещение забирает подавляющее количество тепла. Чтобы добиться максимального результата, надо провести работы по утеплению пола квартиры со стороны подвала. Как это сделать?

Вам не потребуются дорогостоящие утеплители. Утеплить полы в квартире первого этажа из подвала можно пенопластом толщиной 50 мм.
Перед тем, как начать монтировать утеплитель, необходимо монтажной пеной задуть все щели между плитами и по периметру со стороны подвала.
Далее бетонную поверхность плиты обработать жидкой грунтовкой глубокого проникновения. Наносится она с помощью кисти.
Остаётся утеплить подпол листами пенопласта. Они приклеиваются на потолок с помощью клеевого состава Ceresit или строительного клея, они обеспечат надёжное крепление утеплителя к поверхности.
Когда клей полностью застынет, щели между плитами необходимо заделать с помощью герметика или монтажной пены.

Этим способом можно утеплить деревянные полы. Только в этом случае листы пенопласта рекомендуется дополнительно зафиксировать с помощью дубелей-зонтиков. Так вы сохраните тепло в доме и дополнительно защитите деревянные полы от воздействия сырости со стороны подвала.

Утепление полов по лагам пенополистиролом, минеральной ватой

Таким же способом производят утепление деревянного основания. Отличие в том, что в данном случае придётся (после удаления старого покрытия) установить лаги на бетонный пол. В качестве утеплителя используют минеральную вату или пенополистирол. Порядок проведения работ следующий:

Старое покрытие полностью удаляется, поверхность очищается от пыли и мусора. Поверхность пола выравнивается.
На бетонное основание наносится слой гидроизоляции. Это важно при утеплении полов в квартире на первом этаже. Используют гидроизоляционную смесь, которая наносится кистью. Обязательно слой изоляции наносится по периметру помещения на стены на высоту 5-7 см.
Теперь приступают к установке лагов. Для этого используют брус с поперечным сечением 50 на 100 мм. Первый брус укладывается плотно к стене ребром на основание пола. Второй и следующие лаги укладываются параллельно первому на расстоянии 60-80 см. Чтобы поверхность пола была ровной, без уклона, брусья выставляются по горизонтали с помощью уровня.
Между установленными лагами прокладывается слой теплоизоляции минеральной ватой или полистиролом. Утеплитель надо укладывать плотно, чтобы между ним и брусьями не оставалось зазора.
В завершении работ на лаги укладывается черновой слой – это листы ДСП или фанеры. Следует закрепить их саморезами. При укладке следует сделать отступ 1-1,5 см, чтобы не допустить деформации настила.
Теперь можно делать декоративное покрытие: постелить линолеум или уложить ламинат.

Утепление пола в квартире на первом этаже под стяжку

Ещё один очень эффективный способ для квартиры на первом этаже – это утепление пола под стяжку. Работы по монтажу такого пола более трудоёмкие, но результат стоит потраченных усилий. Рассмотрим пошагово, как утеплить бетонные полы в квартире под стяжку:

Первое – это демонтаж старого пола. Все углубления и трещины надо залить раствором и дождаться полного высыхания.
Укладываем по всей поверхности пароизоляционную плёнку так, чтобы края поднимались на стены, на высоту около 5 см. Стыки плёнки тщательно проклеиваются скотчем.
Поверх плёнки укладывают утеплитель – надо проследить, чтобы не было щелей и зазоров. Сверху вся поверхность покрывается вторым слоем гидроизоляции. При утеплении полов полистиролом или пенопластом второй слой не требуется.
Сверху укладывается армирующая сетка и закрепляется по периметру, чтобы она не сдвигалась при заливке. Сетка необходима для придания прочности стяжке.
Теперь замешиваем раствор, используя песок и цемент марки 500 или 400. Замешивается раствор для стяжки в пропорциях 1:1 или 2:1. Смесь должна быть тщательно перемешана в однородную массу. Заливается поверхность основания за один раз, чтобы вся поверхность высыхала равномерно. Чтобы поверхность выдерживала нагрузки и не крошилась, стяжка должна быть толщиной не менее 5 сантиметров.
Оставляем стяжку на 12-14 дней для полного высыхания. После чего грунтуем и можно укладывать напольное покрытие.

Ошибки при утеплении пола

Оставляются зазоры и щели между листами пенополистирола или пенопласта.Они должны задуваться монтажной пеной или заделываться герметиком.

Работа с минеральной ватой без защиты.Она может вызывать аллергические реакции на слизистых оболочках и коже. Обязательно соблюдайте технику безопасности при работе с минватой, используйте спецодежду, рукавицы и респиратор для защиты органов дыхания.

Деревянные полы и стены под слоем утеплителя следует обязательно пропитать антисептическими средствами.

При утеплении полов керамзитом, чтобы получить эффект тепловой защиты, следует прокладывать полиэтиленовую плёнку с двух сторон. Он удерживает тепло только если отсутствует движение воздуха.

Неправильно выбран материал утеплителя.Перед началом работ следует учесть особенности строения, материал полов и стен, а также какой материал вы хотите использовать для финишного покрытия пола.

Правильно выбирайте способ и материал для теплоизоляции. Грамотно проводите все работы и монтаж утепления так, как описано в этой статье. Тогда вы обязательно сможете сделать утепление пола в квартире на первом этаже своими руками, добившись желаемого результата и значительно повысив комфортность проживания.

Как утеплить полы в квартире на 1 этаже своими руками – Видео

Поделиться с друзьями

Как утеплить пол на первом этаже — не праздный вопрос для многих владельцев частных домов, занятых повышением энергоэффективности своего жилища. Сокращение затрат на отопление при стабильно растущих ценах на энергоносители — важная задача, которую можно выполнить тщательной теплоизоляцией всех наружных поверхностей строения и примыкающих к ним конструкций.

Утепление пола частного дома — путь к сбережению энергии

Почему нужно утеплять пол на первом этаже

Пол первого этажа — граница, отделяющая внутренние теплые помещения от неотапливаемого подвала или грунта. Зимой холодный наружный воздух и промерзшая почва охлаждают примыкающие к полу фундамент, цоколь, стены.

При встрече холода и тепла выпадает конденсат. Это приводит к промерзанию конструкций, постоянной их влажности. На поверхности и в толще поселяются грибки, разрушающие выделяемыми веществами не только древесину, но и кирпич, бетон. Страдает покрытие пола, отделка стен.

Помимо дискомфорта, вызванного сырой ледяной поверхностью, увеличиваются затраты на отопление. Сквозь неутепленный пол в грунт и атмосферу выделяется до 15% тепла.

Потери через неутепленный пол достигают 15%

Приходится поддерживать более интенсивный режим отопления, что порой не очень помогает. Воздух в доме прогревается достаточно, а полы остаются холодными.

Утеплению пола первого этажа частного дома нужно уделить особое внимание. Это поможет сохранить благоприятный микроклимат в помещении, уменьшить затраты в отопительный период года, продлить срок службы материалов и конструкций.

Виды утеплителей для пола и их характеристики

Строительная индустрия производит разнообразные материалы для термоизоляции, отвечающие требованиям ГОСТ и СНиП.

Для теплоизоляции пола применяют:

гранулированные — керамзит, доменный шлак, вермикулит, перлит, пеностекло;
рулонные — каменная, стеклянная, шлаковая вата, вспененный полиэтилен, пенополистирол, техническая пробка;
плиты с покрытием из фольги и без него — базальтовая вата, пенополистирол, пеноплекс, арболит, фанера, древесно-стружечные или ориентированно-стружечные плиты ДСП, ОСБ;
смеси на основе бетона — керамзитобетон, шлакобетон, пенобетон, полистиролбетон, опилкобетон.
пены, жидкости — пенополиуретан, эковата, теплоизоляционные краски.

Современные теплоизоляторы повышают энергоэффективность дома

Читайте также — как сделать теплый пол над подвалом.

Совместно с утеплением часто монтируют систему теплых полов — укладку нагревательного кабеля, инфракрасных излучателей, электрических матов или тонких трубок, заполненных водой. Подогрев осуществляется от электропитания или отопительного котла.

Общие характеристики, которыми обладают теплоизоляционные материалы:

низкий коэффициент теплопроводности — 0,03-0,3 Вт/м°С, что эффективно снижает потери тепла даже при укладке слоя небольшой толщины;
высокая огнестойкость — большинство теплоизоляторов относятся к классу НГ, Г1 или Г2, что означает негорючесть или слабую степень возгораемости;
биологическая инертность — материалы не гниют благодаря химическому составу или антисептическим пропиткам, устойчивы к размножению плесени;
долговечность — при правильном монтаже и эксплуатации заявленный производителем срок службы составляет 20 лет и более;
низкая плотность и малый вес — структура теплоизоляторов пористая или волокнистая, поэтому покрытия из них легкие, не создающие нагрузку на несущие конструкции;
технологичность — утеплители легко укладывать на горизонтальные поверхности, крепить или наносить специальным оборудованием, это не занимает много времени.

Полимерные утеплители эффективнее природных материалов в несколько раз

К достоинствам теплоизоляторов относится экологическая чистота. Они не выделяют в окружающую среду вредные испарения и радиацию. Для применения утеплителей внутри помещений это очень важно.

Выбор варианта утепления

Способ утепления пола выбирают с учетом:

материала и конструкции основания;
наличия подвального помещения;
характеристик отопительной системы;
климатических условий.

В деревянном доме, относящемся к пожароопасным сооружениям, целесообразно устраивать теплоизоляцию из негорючих материалов — керамзита, перлита, пеностекла, минеральной ваты в рулонах или плитах, пенополиуретана.

Бетонные полы можно утеплять полимерными изоляторами — пеноплексом, пенополистиролом. Они не поддерживают горение, но при нагреве выделяют едкий дым. По нормативами такие материалы нужно покрыть защитным слоем цементно-песчаного раствора толщиной не менее 30 мм.

Волокнистые и насыпные утеплители склонны к поглощению водяных паров из окружающей среды. Барьер от влаги создают с помощью разнообразных пленок и мембран, которые укладывают со стороны неотапливаемых подвалов или подполий. Изоляторы часто покрывают алюминиевой фольгой, функции которой — отражать инфракрасные лучи внутрь помещения, дополнительно защищать его от теплопотерь.

Перед выбором теплоизолятора нужно рассмотреть все варианты

Основная статья: утепление пола опилками.

При выборе утеплителя для пола первого этажа важными критериями являются:

ценовая категория;
трудоемкость работ.

Самая недорогая теплоизоляция — пенопласт, пенополистирол, пеноплекс. Полимеры предлагают по цене 1800 руб/м³. На пол обычно укладывают слой толщиной 50-100 мм, что соответствует 36-89 руб./м².

Керамзит обойдется в 1200 руб./м³, в пересчете на квадратный метр пола 240 руб. (слой 20 см).

Базальтовая вата в рулонах или непрошитых матах в среднем стоит 170-180 руб./м².

Стоимость укладки рассчитывается исходя из сформировавшихся расценок на работы на строительном рынке. Если мы делаем ремонт сами, можно смонтировать утеплитель, не прибегая к помощи бригад.

Наименьшая трудоемкость при устройстве теплоизоляции из пенопласта и родственных материалов или минеральной ваты. Уложить керамзит или шлак сложнее, их удельный вес 400-600 кг/м³. Чтобы перенести и засыпать 100 м² пола слоем 20 см, потребуется 20м³, а это 8-12 тонн. Для такой работы нужен по крайней мере помощник, а лучше 2 или 3.

Эковата — набирающий популярность утеплитель из целлюлозы. Его наносят профессиональным оборудованием, создающим давление. Самостоятельно такой вид изоляции не монтируется. Цену за квадратный озвучивают специализированные фирмы. Она составляет от 170 руб./м² и зависит от конфигурации поверхности, толщины слоя.

Можно рассыпать эковату по поверхности вручную, аналогично гранулированным материалам. Качество такого утепления значительно ниже, чем при сухой выдувке.

Климатические условия накладывают определенные требования на выбор утеплителя для пола. Так например, в холодных сибирских регионах чтобы изолировать поверхность керамзитом потребуется укладка слоя около 40 см(определяется теплотехническим расчетом). Поэтому целесообразно выполнить работы, применяя легкие термоизоляторы с более низким коэффициентом теплопроводности.

Теплоизоляция насыпными материалами

Самая древняя насыпная изоляция — сухая земля. Позже человек стал использовать древесные стружки или опилки. Их применяют и сейчас, пропитав антисептиками и антипиренами или смешав с известью, цементом, глиной. Но наиболее популярный утеплитель — керамзит, получаемый вспучиванием сланцевой глины.

Он прост в применении, недорог, не любим грызунами. Слой керамзита можно распределить по грунту, предварительно расстелив гидроизоляцию. Она убережет материал от увлажнения.

Для утепления пола первого этажа используют смесь гранул размером 15 мм и более мелких фракций, чтобы были заполнены промежутки между крупными элементами. Толщина слоя — не менее 20 см. Теплоизоляцию выполняют сухим, мокрым или комбинированным способом.

Последовательность «сухих» работ с применением насыпных утеплителей:

Заполняют пространство между лагами деревянного пола керамзитом, вермикулитом или другими материалами.
Настилают черновые полы из МДФ, фанеры, досок, ДСП, ОСБ.
Укладывают финишное покрытие.

«Мокрое» утепление полов:

Смешивают керамзит с цементно-песчаным раствором.
Укладывают керамзитобетон на основание.
Выравнивают, дожидаются полного высыхания.
Устраивают чистовое покрытие.

При комбинированном способе сначала засыпают слой сухого утеплителя, затем заливают его цементно-песчаным раствором. Выравнивают и после затвердевания укладывают отделочные материалы. Можно в стяжке для прочности проложить армирующую сетку.

Недостатки сыпучих утеплителей — склонность к усадке, увлажнению. Чтобы их нивелировать, при монтаже гранулы нужно уплотнить, защитить гидроизоляцией со стороны возможного намокания.

Утепление рулонными материалами

Базальтовая вата — самый распространенный утеплитель для пола в частных домах. Производится в рулонах, матах или плитах. Первые два вида — недорогие и рыхлые, предназначены для теплоизоляции деревянных полов. Плиты плотнее, прочнее, но дороже. Применяются под бетонную стяжку.

Алгоритм укладки рулонных материалов:

По доскам или щитам чернового пола расстилают гидроизоляцию — пленки, мембраны.
Между лагами укладывают утеплитель толщиной 10-20 см без зазоров и без излишнего уплотнения, слои должны перекрывать друг друга.
Сверху помещают пароизоляцию, которая не будет препятствовать испарению влаги из теплоизолятора в случае его намокания.
По лагам монтируют контррейки, чтобы сформировать пространство для вентиляции.
Завершает утепление финишное покрытие с дополнительной прослойкой звукоизоляции.

Если используются фольгированные разновидности, обращают металлической поверхностью в сторону помещения. Тепловые лучи должны отражаться в комнату.

Монтаж плитных утеплителей

Пенополистирол и пеноплекс — разновидности пенопласта. Состоят из замкнутых шариков, наполненных воздухом. Благодаря своей структуре полимеры обладают самой низкой теплопроводностью среди строительных материалов — 0,03 Вт/м°С и широко применяются в частном домостроении для термоизоляции полов на первом этаже.

Пенополистирол очень неприхотлив — не впитывает влагу, как минвата или керамзит. Его можно укладывать на грунт, бетон или подсыпку. При эксплуатации долго не теряет свойств, так как не уплотняется со временем.

Укладка пенополистирола — несложная задача. Основные этапы монтажа для пола по грунту:

Подготавливают основание — уплотняют подсыпку, заливают черновую стяжку.
Укладывают гидроизоляционную пленку.
Монтируют плиты, совмещая паз и гребень по кромкам двух соседних элементов.
Расстилают еще слой гидроизоляции.
Сверху размещают армирующую сетку, заливают стяжку.

В такой же последовательности проводят работы при утеплении бетонного монолита за исключением устройства подсыпки и черновой стяжки.

Плиты из пеноплекса легко уложить самостоятельно

Если сверху проложить фольгированную пленку, то готово основание для монтажа системы теплый пол.

Бетонные или полы по грунты плитами минваты утепляют по схеме:

На плотное основание — гравийную засыпку или бетон — укладывают гидроизоляцию в 2 слоя с нахлестом 15-20 см.
Монтируют плиты минеральной ваты, следя, чтобы не оставались щели.
Сверху расстилают еще один слой гидроизоляции, который убережет стяжку от протечек цементного молочка.
Заливают бетонную стяжку толщиной от 50 мм.
Устраивают чистовое покрытие.
