Утепление ПНД трубы под землей

Организуя индивидуальное водоснабжение дома с забором воды из колодца или скважины, необходимо принимать меры для нормальной работы системы водоснабжения в зимнее время, чтобы исключить замерзание воды в трубе. Поэтому вопрос, как утеплить водопроводную трубу в земле своими руками, является актуальным для всех пользователей собственной водопроводной линии. Чтобы произвести утепление напорного водопровода под землей, необходимо рассчитать и выбрать наиболее оптимальный вариант утеплителя и правильно произвести его монтаж с соблюдением технологии.

Рис. 1 Карта уровней промерзания грунта

Зачем нужно утеплять трубы

Если посмотреть на карту глубин промерзания, по можно увидеть, что в северных районах она достигает 2,4 метра – естественно, что копать ямы такой глубины на своем участке слишком затратно. К тому же это нерационально с точки зрения подвода воды от скважины или колодца в дом, проблемы возникнут со скважиной – напорная труба должна выходить из оголовка и для установки насосного оборудования придется выкапывать и обустраивать кессон или кессонную яму очень большой глубины. Используя утеплитель для водопроводных труб в земле, можно проложить водопроводную магистраль на небольшой глубине, сэкономив при этом средства и повысив удобство пользования и обслуживания насосного оборудования.

Еще одно преимущество утепления водопроводных труб в земле – экономия ресурсов. Поступающая в дом вода нагревается для бытовых нужд и отопления – понятно, что на подогрев более холодной воды потребуется больше электроэнергии. Если трубы изолированы от холодного грунта, то затраты на утеплитель и проведение работ с течением времени не только полностью окупятся, но и принесут существенную экономию.

Эффективным способом борьбы с замерзанием водных трубопроводов является использование электрического кабеля, который приклеивается к линии по всей длине и опускается в скважину. Помещение кабеля и трубопровода в качестве дополнительного утепления в теплую оболочку позволит значительно сэкономить электроэнергию при обогреве водопроводной магистрали.

Рис. 2 Таблица тепловых потерь в зависимости от толщины теплоизолятора

Основные способы утепления подземной водопроводной магистрали

Существует несколько способов утепления водопровода, имеющих разные принципы работы, некоторые из них используются только в промышленной сфере.

Использование утеплительных материалов

Применение строительных материалов с низким коэффициентом теплопроводности – один из самых простых способов, являющийся наиболее распространенным при утеплении труб в земле и на поверхности. Материалы могут размещаться вокруг труб или наноситься на их поверхность в виде краски, смолы или пены. Технология широко используется в промышленной сфере, для утепления водопровода и канализации в частных домах.

Подогревающий кабель

Электрический кабель для обогрева размещается внутри или вплотную к трубе и нагревает ее, предотвращая замерзание воды. Сами кабели продаются в специализированных магазинах, их мощность колеблется в пределах 10 – 20 ватт на один погонный метр, использование кабельной системы позволяет зарывать водопровод на расстоянии не более 50 см. от поверхности земли.

Преимущества использования кабеля – возможность размещения непосредственно в воде, это позволяет монтировать его внутри трубопровода и опускать в скважину на значительную глубину. Применение электрического кабеля внутри труб одновременно с устройством наружного утепления является самым эффективным и экономичным решением для защиты от замерзания водопроводной магистрали при индивидуальном водоснабжении.

Рис. 3 Теплопроводность различных материалов

Утепление воздухом

Более дорогостоящий метод, который используют в промышленной и коммунальной сфере. При его применении под землей магистраль изолируют сверху при помощи утеплителя, а снизу подают теплый воздух, согревающий водопровод.

Часто используют метод, когда трубопровод помещается в трубу большого диаметра, внутри которой проходит теплый воздух. Данный способ обычно используют для изоляции водопроводной магистрали, проходящей по поверхности, можно его применять и на индивидуальных участках, если трубопровод закопан в землю – воздушная прослойка исключит замерзание воды без подогрева.

Утепление давлением

При помощи давления водопровод от замерзания защищают в магистральных системах с подземным залеганием или в неотапливаемых помещениях, для повышения давления используют специальный ресивер. Давление в системе при такой методике превышает 5 атмосфер, в то время как стандартное насосное оборудование для организации индивидуальное водоснабжение рассчитано на работу с напором не более 3 бар.

Рис. 4 Электрический нагревательный кабель – внешний вид

Данная методика разработана на использование в промышленных и коммунальных инженерных коммуникационных системах, в быту использование высокого давления эффективно при наличии качественного трубопровода и приборов, рассчитанных на работу с высоким давлением. Для реализации метода необходимо с помощью электронасоса накачать воду в магистраль под давлением более 5 бар. и отключить насосное оборудование – теоретически вода при таком давлении не должна замерзать очень долгое время в отсутствие хозяев.

Читайте также: Как утеплить скважину на зиму своими руками — разбираем разные методы

Основные требования к материалам

Материал, который может быть использован при проведении работ по теплоизоляции, должен удовлетворять следующим требованиям:

Иметь низкую теплопроводность. Это основное требование, выбор товара с низким коэффициентом позволит эффективно защитить трубопровод от замерзания и сэкономить финансовые средства.
Хорошо переносить воздействие химических и органических веществ, содержащихся в почве, иметь биологическую устойчивость к различным видам микроорганизмов и бактерий.
Иметь длительный срок службы без потери своих физических характеристик.
Утеплитель не должен бояться воздействия влаги, напитывать и пропускать воду, его физические параметры не должны изменяться в водной среде.
Воздействие высоких и низких температур, а также их перепады, не должны разрушать изолятор и сказываться на его физических свойствах.

Утеплительные материалы для труб

Современная промышленность освоила выпуск готовых водопроводных труб в утеплительный оболочке, которая сверху закрывается слоем гидроизоляции. При бытовом использовании трубного водоснабжения утепление в большинстве случаев придется делать самостоятельно, решая, как лучше утеплить водопроводную трубу под землей, выбором одного из приведенных ниже способов.

Напыляемые утеплители (ППУ)

Редко используемый в быту способ состоит в теплоизоляции трубопровода методом напыления на его поверхность полиуретана. Достоинства метода состоит в том, что он обеспечивает стопроцентную герметичность и позволяет регулировать толщину заливки, к недостаткам можно отнести очень высокую стоимость материала и проводимых работ.

Помимо полиуретана утепляющую оболочку делают из жидкого пенопласта, стоимость которого ниже полиуретанового напыления.

Рис. 5 Теплоизоляция напылением полиуретана и пенопласта

Теплоизоляционная краска

Один из продуктов высоких технологий, представляет собой густую массу на акриловой основе, содержащую мельчайшие частицы перлита, стекловолокна, пеностекла и стеклокерамические микрогранулы с вакуумом и теплопроводностью 0,00083 Вт./(м.*К), обеспечивающие основную теплоизоляцию.

Рис. 6 Теплоизоляция труб водоснабжения краской

Обычно краска наносится на поверхность слоем до 4 мм., заменяя при этом утеплитель толщиной несколько десятков миллиметров. Теплоизоляционная краска поставляется в специальных емкостях, имеет вид пасты белого или серого цвета, которая может колероваться, для термоизоляции участков или всего трубопровода она наносится кистью или методом распыления. Преимуществами использования теплоизоляционной краски являются:

Высокая степень агдезии, позволяющая наносить краску на стальные и пластиковые поверхности с хорошим сцеплением.
Возможность эффективной работы в широком температурном диапазоне от -70 до +260 С.
Утепление краской водопроводной трубы в земле надежно защищает ее от коррозии – это является большим преимуществом при использовании на участке водопровода из стали.
Материал имеет высокий срок эксплуатации, доходящей до 15 лет, возможность его окрашивания в различные цвета позволяет использовать краску на открытых трубах внутри помещений, подбирая цвет, не нарушающий интерьер.
По утверждению производителя, теплоизоляционная краска имеет самый низкий коэффициент теплопроводности из всех утеплителей, равный 0,0012 Вт./(м.*К.)., у воздуха теплопроводность 0,023 – 0,026 Вт./(м.*К.). Некоторые эксперты обвиняют производителя в обмане потребителя и указывают другие цифры в своих расчетах – 0,0698 Вт./(м.*К.).

К основным недостаткам красок можно отнести высокую стоимость, покрытие одного квадратного метра тремя слоями (так достигается наилучшая эффективность) обойдется домовладельцу минимум в 15 у.е.

Наиболее известные марки утеплительной краски – Корунд, Изоллат, Термосилат выпускаются в пластиковых ведрах по 20 литров при весе 9,5 кг., могут разбавляться водой и обычно наносятся специальными видами безвоздушных распылителей.

Стекловата

Хотя стекловата в настоящее время используются не в таких масштабах, как раньше, для утепления труб выпускают специальные цилиндрические оболочки разных диаметров с одним разрезом, часто покрываемые фольгированный изоляцией. Вата имеет высокий срок службы, неплохие параметры по теплопроводности, не боится влаги, не подвержена влиянию высоких и низких температур.

К недостаткам можно отнести ее низкую плотность – при закапывании в землю необходимо принимать меры по упрочнению наружной оболочки, в противном случае сжатый землей слой утеплителя будет иметь более высокую теплопроводность.

Рис. 7 Теплоизоляр из стекловаты

Минеральная вата

Существует два вида минеральной воды: шлаковая и базальтовая, шлаковая минвата имеет такую же низкую плотность, как и стекловата и хорошо напитывается водой – из-за этих качеств она практически не применяется в качестве утеплительного материала. Базальтовый утеплитель намного плотнее, чем шлаковата, поэтому находит более широкое применение. Его выпускают в виде цилиндрических оболочек разных размеров с прорезью для установки, покрытых фольгоизолом или пергамином.

Такое утепление обладает достаточной плотностью для погружения в землю, устойчиво к температурному воздействию, однако напитывает воду, теряя при этом свои теплоизоляционные свойства. Также к недостаткам можно отнести довольно высокую стоимость базальтовой ваты.

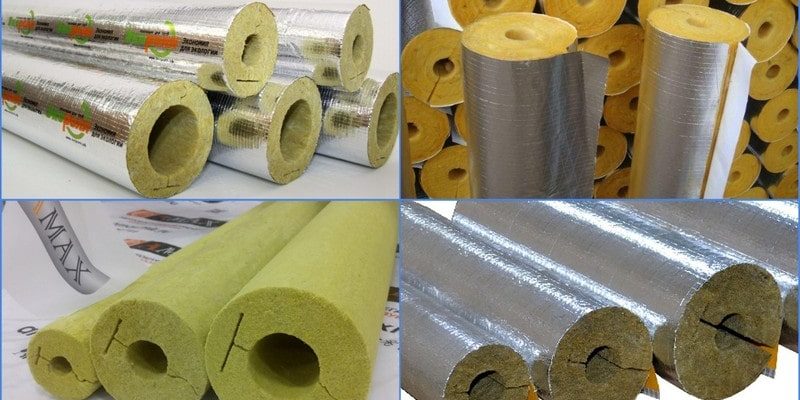

Рис. 8 Оболочка из базальтовой ваты

Вспененный полиэтилен

Изоляция из вспененного полиэтилена является наиболее часто применяемым видом для защиты внутренних и наружных трубопроводов. Полиэтилен не боится воды, температурных перепадов в широком диапазоне, биологически и химически устойчив, обладает очень низкой плотностью. Изоляция выпускается без защитной твердой оболочки (некоторые виды имеют тонкое фольгированное покрытие, которые можно не принимать в расчет), поэтому его использование под землей без дополнительной защиты поверхности в виде прочных труб или коробов неэффективно.

Читайте также: Ревизия для канализационных труб: назначение, порядок установки

Рис. 9 Полиэтиленовый изолятор

Пенополистирол

Пенополистирол, как утеплитель, имеет существенные преимущества перед ватой, краской и напылением, к его достоинствам можно отнести следующие параметры и физические характеристики:

Низкий коэффициент теплопроводности.
Самую высокую прочность и твердость среди всех утеплителей, его установка под землю на любой глубине не приводит к деформации.
Устойчивость к высоким и низким температурам, а также к их перепадам.
Высокий срок службы пенопласта, доходящий до 40 лет.
Пенополистирол не подвержен воздействию биологических и химических веществ, содержащихся в почве, не гниет.
Теплоизоляционные скорлупы из пенополистирола обладает малым весом, просты в монтаже – с работой может справиться один человек.
Важным фактором для выбора пенопласта для утепления является его невысокая стоимость и возможность индивидуального изготовления оболочки под любой диаметр трубы.
При необходимости теплоизоляционные скорлупы из пенопласта оснащаются канавкой для электрического кабеля – это создает дополнительные эксплуатационные удобства.

Какова должна быть толщина слоя утепления подземного участка трубы

Формулы для расчета толщины утеплителя довольно сложны, разобраться с ними под силу только квалифицированным специалистам в этой области. Для рядового потребителя в самостоятельном расчете толщины нет необходимости, всегда можно получить консультацию у продавца или воспользоваться онлайн калькулятором для вычислений. Обычно в такие калькуляторы встраивают данные фирменных утеплителей, среди которых можно найти вид, наиболее подходящий по параметрам к устанавливаемому и использовать его для расчетов. Также в калькулятор вносятся параметры трубопровода, температура воздуха и физические характеристики протекающей воды.

Рис. 10 Онлайн калькулятор для расчета толщины изоляции

Как утеплить водопроводную трубу в земле своими руками

Выбирая, чем утеплить водопроводную трубу на участке, учитывают материал ее изготовления, наружный диаметр, стоимость утеплителя и сложность монтажных работ.

Рис. 11 Расчет толщины трубного теплоизолятора

Монтаж утеплителя

Обычно для подвода воды при индивидуальном водоснабжении используют полиэтиленовые трубы низкого давления (ПНД) диаметром 1 дюйм, монтаж оболочки из утеплителя выполняется следующим способом:

Устанавливают оболочку из стекловаты, минеральной ваты или пенопласта, вспененного полиэтилена, фиксируя ее при помощи липкой ленты. При монтаже минеральной или стеклянной ваты необходимо следить за герметичностью соединений – в противном случае в стык попадет вода и ее напитает вата, при этом теплоизолирующие свойства утеплителя существенно снизятся.
После монтажа мягкий теплоизолятор можно защитить от сдавливания грунтом более прочным материалом, обычно используют рубероид, оборачивая им оболочку несколько раз и закрепляя его скотчем. Преимуществом его использования является гидрофобность, защищающая утеплитель от напитывания влагой.
Утепленный трубопровод опускают в канал и засыпают легким сыпучим составом для уменьшения давления, обычно используется керамзит.

Понятно, что монтаж утеплителя из пенопласта, в отличие от видов с низкой плотностью, производить намного проще, и он не предъявляет высоких требований к герметичности стыков.

Следует учитывать, что монтаж пластиковых сегментов должен быть проведен скреплением друг с другом с небольшими сдвигом в 20 см., как соединение внахлест.

Рис 12 Утепление пластиковой водопроводной трубы в земле пенопластовой скорлупой

Укладка кабеля

Монтаж электрического кабеля обойдется дороже, однако глубина залегания трубопровода при этом минимальна. Греющий провод может быть расположен внутри или снаружи трубопровода, в продаже имеются водопроводные трубы с установленным электрокабелем или с кабельным каналом для его монтажа. Чаще всего используется монтаж кабеля на поверхности, при этом глубина залегания трубопровода не превышает 50 см. Работы по монтажу кабельного обогревателя состоят из следующих этапов:

Трубопровод в месте расположения кабеля (по спирали или прямой линии) оклеивается фольгированный липкой лентой.
На приклеенную ленту укладывается электрический кабель и фиксируется такой же клейкой лентой.
Сверху на полученную конструкцию устанавливается оболочка из базальтового утеплителя, которая соединяется скотчем. При монтаже нагревательного кабеля по линии практично использовать пенопластовый утеплитель со специальными канавками.
Для контроля работы системы желательно установить по линии водопровода термодатчики.

Рис. 13 Как утеплить водопроводную трубу под землей электрокабелем

<center></center>Решая, как лучше утеплить водопроводную трубу в земле своими руками, многие отдают предпочтение пенопластовой скорлупе – она удобна в монтаже, имеет лучшие физические параметры и обладает невысокой стоимостью. Электрический кабель практичнее использовать при неглубоком залегании водопроводных труб и скважинного оголовка – с его помощью можно одновременно подогревать воду в магистрали и скважине.

Утепление водопровода, проложенного на небольшой глубине или по поверхности грунта, позволяет снизить вероятность образования ледяных пробок и разрыва магистралей. Владельцу помещения необходимо знать, как утеплить водопровод в зависимости от материала и способа проведения труб. Также следует обеспечить защиту изолятора от воздействия факторов окружающей среды.

Содержание статьи

Правила строительства подземного водопровода

Основные документы, используемые при разработке схемы подземного водопровода на даче или в жилом доме:

СП 31.13330.2012;
СП 22.13330.2011;
СП 25.13330.2012.

Утепление водопроводных труб в частном доме при помощи ваты производится только в сухих помещениях. Для защиты материала от воздействия влаги в подвальных помещениях необходима установка бетонных лотков, покрытые изолятором трубы засыпаются слоем керамзита.

Теплый дом – залог уюта и удобства нахождения в нем. В данной статье будут подробно рассмотрены основные методики утепления фундамента снаружи, преимущества каждого из способов, пошаговый процесс утепления и многое другое.

Содержание:

Утепление: причины и преимущества ↓
Чем утепляем ↓
1. Утепление пенополистиролом ↓
2. Утепление керамзитом ↓
3. Утепление землей ↓
4. Утепление с помощью пенополиуретана ↓
Делаем своими руками ↓
1. Утепление полистиролом ↓
2. Утепление цоколя керамзитом ↓
3. Утепление землей ↓
4. Теплоизоляция пенополиуретаном ↓
Блиц-советы ↓

Утепление: причины и преимущества

В любом жилом здании одна пятая от потерь тепла приходиться на его основу – фундамент. Часто владельцы частных домов недооценивают важность утепления фундамента и пренебрегают этой процедурой, что совершенно напрасно, ведь качественное утепление способно уменьшить потерю тепла.

Как правило, вопрос утепления фундамента встает особо остро при возникновении таких проблем:

В доме промерзает пол.
На фундаменте снаружи возникают трещины.
В доме появляется сырость.
На стенах внутри дома появляются капли конденсата.

Также, важно знать, что утепление цоколя (фундамента) изнутри дома не будет настолько эффективным, как утепление его снаружи, поскольку таким образом будут изолироваться только внутренние материалы, а внешние все так же будут разрушаться от холода, влаги и ветра.

Утепление цоколя снаружи будет способствовать:

Уменьшению влажности.
Защите всей конструкции дома от промерзания.
Увеличению сохранения тепла в помещении.
Понижению расходов на отопление.
Стабилизации температуры внутри жилища.
Продлению срока эксплуатации фундамента.
Защите гидроизоляции.
Устранению проблем с конденсатом.

Чем утепляем

Наиболее эффективными и распространенными методиками для наружного утепления цоколя являются:

1. Утепление пенополистиролом

Этот материал имеет такие преимущества своего использования:

Стойкость к влажной среде.
Долгий срок службы (больше тридцати лет).
Простата в монтаже.
Стойкость к повреждению грызунами.
Доступность в ценовой политике.
Хорошая прочность.
Хорошая предрасположенность к декорированию и внешним отделкам.
Легкость в креплении. Что позволяет работать с ним даже непрофессионалам.

Недостатками пенополистирола являются:

Плохая звукоизоляция.
Недостаточная паропроницаемость.
При температуре более восьмидесяти градусов возможно разрушение материала.
Плохая стойкость к органическим растворителям.
Может использоваться только для жилых частных домов, но не подходит для многоэтажных жилищ.

2. Утепление керамзитом

Данный материал имеет такие преимущества:

Он очень распространён и имеет невысокую цену.
Имеет хорошую звукоизоляцию.
Он огнеупорный и долговечный.
Керамзит очень прочный и морозостойкий.
Он экологичный.

Минусами керамзита являются:

Для того, чтобы достичь по-настоящему хорошего эффекта, керамзита нужно использовать в больших количествах.
Он абсолютно не влагостойкий, поэтому не подходит для сырых помещений.

3. Утепление землей

Это одна из самых старых методик, которой пользовались еще до изобретений искусственных материалов.

Плюсы использования земли в качестве утеплителя таковы:

Экологичность материла.
Низкая стоимость.
Огнеупорность.

Минусами являются:

Плохая теплоизоляция.
Недолговечность.
Склонность к промерзанию и влаге.

4. Утепление с помощью пенополиуретана

Пенополиуретан являет собой полимерный материал, который используется для теплоизоляции жилищ. Он имеет жидкую основу, которая слоями наносится на поверхность методом распыления.

Достоинства данного материала таковы:

Он экологически безопасен.
Его можно наносить на неподготовленную поверхность.
В нем не заводится грибок, плесень и т. п.
Хорошо защищает от ухода тепла.
Имеет антикоррозийные свойства.
Покрытие с ним выходит без трещин и швов. Оно сплошное.
Долгий срок службы.

Недостатками являются:

Высокая стоимость.
Плохая защищенность от ультрафиолетовых излучений.
Невозможность работать с ним без специалистов и необходимого оборудования.

Делаем своими руками

Итак, рассмотрим подробный процесс утепления каждым из вышеописанных материалов:

1. Утепление полистиролом

Очистить стены фундамента от грязи, остатков грунта и пыли. Высушить его строительными фенами.
Если дом расположен поблизости пролегания грунтовых вод, то на дне траншеи сделать дренаж: выложить слой белого песка и геотекстиля. Сверху на него выложить слой гравия и трубу с диаметром 8 см, после чего снова засыпать трубу гравием и песком. Трубу вывести к колодцу. Данное сооружение будет защищать дом от влаги.
Стены фундамента покрыть грунтовкой, которая избавит их от трещин и улучшит гидроизоляцию.
Дальше нужно уложить самоклеящуюся гидроизоляцию, при этом налаживая ее мощным твердотелым валиком по всей ее поверхности. Образовавшиеся швы необходимо еще раз заклеить герметиком.
Сверху уложить листы утеплителя при помощи особого строительного клея. Этот клей нужно нанести на лист только по краям, делая отступы в два сантиметра, а также нанести несколько капель клея на средину листа.
Дальше следует приложить полисторольную плиту к слою гидроизоляции и крепко прижать ее. Дальнейшие листы нужно крепить по этой же технологии, соединяя их на стыках с помощью специальных скрепок.
Если фундамент достаточно высок, то нужно прокладывать несколько рядом полистирола, которые следует устанавливать не по ровным линиям (чтобы не делать слишком больших стыков).
После укладывания листов большие швы нужно залить пеной и зашпаклевать, чтобы холод не пробирался в них.
Крепить листы утеплителя к самому основанию цоколя на площади земли не нужно, поскольку при засыпании земля все равно их прижмет к стенкам.
Засыпать фундамент нужно сухим песком, а сверху к нему можно добавлять гравий.
Выше уровня грунта полистирольные плиты нужно крепить к цоколю при помощи строительных дюбелей с широкой шляпкой. Они изготавливаются из пластика, поэтому не промерзают. Для каждой плиты будет достаточно по пять-семь таких дюбелей.
Сверху листы нужно покрыть штукатуркой и клеем. Также, для большей прочности в слой штукатурки нужно вклеивать армирующую сетку (для наружных работ), прикладывая ее на свежую штукатурку так, чтобы она полностью входила в нее.
Опалубку нужно делать из досок. Ширина отмостки должна быть не более семидесяти сантиметров.
Под отмостку необходимо сделать песчаную подушку для еще большего утепления. После этого фундамент будет очень теплым.

2. Утепление цоколя керамзитом

Очистить цоколь от земли и обкопать его как можно глубже (до основания).
Общая ширина подкопа должна быть не меньше метра от всех стен здания.
После этого нужно сделать гидроизоляцию с помощью рулонного рубероида и битумной мастики.
Теперь все стены следует обмазать влагостойкой грунтовкой и дождаться ее полного высыхания (обычно это занимает несколько часов).
Далее нужно нанести слой битумной мастики. Для этого ее необходимо разогреть до температуры 150 градусов в любой железной посудине.
Далее переходим к устройству дренажа. Его нужно делать также, так и в пенополистироле.
Засыпать сам керамзит нужно только после полного устройства и гидроизоляции дренажа.
Для этого дно траншеи нужно выстлать полиэтиленовым материалом, внешний участок которого должен кончаться на уровне дренажа. Это защитит керамзит от грунтовой влаги.
Керамзит для утепления должен быть сухим, и иметь небольшие гранулы, без лишнего строительного мусора. Засыпать его нужно до уровня земли, а сверху делать отмостку, которая будет оберегать керамзит от намокания и лишней влаги.
Для изготовления отмостки нужно сделать деревянную опалубку с высотой в десять сантиметров, уложить туда армирующую сетку и залить все бетоном.

3. Утепление землей

По самой подошвы откопать фундамент, сделать траншею с шириной около метра.
Очистить наружные стены от мусора, мха и т. п.
Нанести слой гидроизоляции или битумной мастики.
В траншею засыпать несколько слоев сухой земли, плотно трамбуя ее к основанию стен.
Сделать деревянную отмостку, которую затем засыпать слоем песка и залить бетоном.

4. Теплоизоляция пенополиуретаном

Вокруг всего дома обкопать траншею с диаметром восемьдесят сантиметров.
С помощью рулонных материалов сделать гидроизоляцию. Лучше всего для этого цели использовать горячий битум.
Совет: для прикрепления гидроизоляции лучше всего применять клеевой состав, который нужно наносить точечно.
Если высота подземной поверхности выше глубины промерзания земли, то в нижнюю зону траншеи нужно всыпать несколько слоем белого сухого песка.
Начинать утепление цоколя понополиутераном нужно с нижнего угла. Для этого следует использовать маску, защитный костюм и специальный распылитель.
Медленно, не пропуская ни сантиметра в стене цоколя нужно наносить густой слой утеплителя, доводя его от начала до конца фундамента.
После того, как все стены фундамента будут в данном материале, то нужно засыпать траншею и сверху возвести отмостку из бетона.
В конце следует также нанести слой влагостойкой грунтовки на отмостку, чтобы в ее щели не проникала вода.

Блиц-советы

Если вы неуверены в своих силах, то для утепления фундамента лучше пригласить опытных строителей, которые смогут грамотно выполнить нужные работы.
Любой материал для утепления должен быть качественным, от этого зависит конечный результат ремонта.
Строительные работы лучше выполнять при сухой и теплой погоде, чтобы фундамент дома не впитывал влагу с окружающей среды.

Статья размещена в рубрике|подрубрике

Подача воды в индивидуальный дом от любого источника водоснабжения всегда производится через подземный трубопровод, вероятность замерзания которого в зимнее время довольно высока. Не всегда погружение водопровода на большую глубину под землю эффективно и технически возможно, многим хозяевам земельных участков с автономным водоснабжением приходится решать задачу — как утеплить водопроводную трубу в земле.

Для подачи воды в дом никто не использует подземные металлические трубы, запрещенные для укладки под землей без гидроизоляции строительными нормативами, лидером по использованию в быту является трубопровод из полиэтилена низкого давления (ПНД) диаметром от 1 до 2 дюймов. Хотя полиэтилен обладает низкой теплопроводностью в отличие от стали и более устойчив к промерзанию благодаря своей эластичности, при закладке на небольшие глубины его следует утеплять одним из многочисленных методов, применяемых в строительной отрасли.

Глубина промерзания почвы в Московской области (в сантиметрах)

Зачем необходимо утепление

Существует несколько причин, по которым следует утеплять подземный водопровод, все они связаны с правилами прокладки коммуникаций и экономией финансовых средств — ее получают после осуществления утеплительных работ. Основные причины для проведения теплозащиты водопровода:

При прокладке подземной водопроводной линии учитывают возможность слива воды из системы, для этого трубопровод укладывают с уклоном около 20 мм на погонный метр в сторону источника. Если дом или дача расположены на большом расстоянии от скважины или колодца, из которых забирается вода, к примеру в 50 м, то при укладке трубопровода около дома на средней глубине промерзания около 1,5 м при входе в источник придется закапывать трубу на 2,5 м (0,02 х 50 = 1 м). Это экономически нецелесообразно и довольно сложно для технического исполнения.
Для забора воды из скважин часто используют кессонные колодцы, в которые помещают насосное оборудование и производят техническое обслуживание электронасоса. Стандартный кессонный резервуар имеет глубину погружения под землю около 2 м, при этом верхняя труба обсадной колонны по нормативам располагается выше уровня пола на 50 см. Таким образом, на выходе из кессонной камеры, являющейся неотапливаемым помещением, трубопровод размещается на нижней отметке глубины промерзания в 1,5 м, а учитывая, что при подводке к дому через подвал нужен уклон, весь участок водопровода будет находиться выше точки замерзания — соответственно его необходимо утеплять. Читайте подробнее про пластиковые кессоны.

Теплопроводность утеплителей
Утепление труб водоснабжения в частном доме, проходящих под землей, позволяет сэкономить значительные средства, которые тратятся на подогревание холодной воды для хозяйственных нужд. Понятно, что менее охлажденная вода после протекания по утепленному водопроводу потребует меньше электроэнергии для нагрева, чем охлажденная после прохождения по нетеплоизолированной магистрали.
Известно, что теплоизоляция подземного водопровода от соприкосновения с грунтом не обогревает трубы, а предотвращает потери тепла, поэтому утепленные трубы для водопровода эффективно эксплуатировать и в летнее время — они препятствуют нагреву воды при неглубоком расположении магистрали.
Для предотвращения промерзания проводят не только утепление водопроводных труб в земле, но и на ее поверхности в местах выхода из скважины и входа в дом, если он расположен на сваях, для этого часто используют аналогичные с подземными коммуникациями методы теплоизоляции и материалы.

Устройство саморегулирующегося электрокабеля

Методы утепления подземных водопроводов

Существует несколько способов, по которым утепляют водопроводные магистрали, многие используют в быту или только в народном хозяйстве, основные из них:

Применение теплоизоляционных материалов. Утеплители, которыми изолируют водопровод от контакта с грунтом, широко используют во всех отраслях народного хозяйства и бытовых условиях, они занимают лидирующее положение по соотношению эффективности и материальных затрат.
Электрообогрев. Электрический кабель, оболочка которого нагревается при прохождении переменного тока, является популярным средством для борьбы с промерзанием труб в промышленной сфере и бытовых условиях. Современные самонагревающиеся кабели работают в автоматическом режиме с минимальными энергозатратами благодаря внутреннему устройству, которое увеличивает энергопотребление при снижении температуры окружающей среды. Электрокабели влагоустойчивы и могут работать в воде, поэтому их часто прокладывают внутри водопроводных труб, а сочетание электрообогрева с наружной термоизоляцией — самый эффективный метод борьбы с промерзанием труб.

Варианты укладки обогревательного электрокабеля

Непрерывный поток. Движущаяся вода не замерзает, поэтому небольшое регулярное водопотребление или циркуляция по замкнутому контуру способны предотвратить промерзание трубопровода в зимнее время.
Обогрев воздухом. Технология применяется в коммунальных службах и промышленной отрасли, для ее реализации подземный водопровод помещают в оболочку из труб большого диаметра, а в пространство между оболочками нагнетают нагретые воздушные массы.

На заметку: В бытовых условиях иногда применяют аналог данного метода без нагнетания теплого воздуха, для этого ПНД водопровод помещают в полипропиленовый ПП или поливинилхлоридный ПВХ трубопровод большего диаметра из канализационных труб — воздушная прослойка между трубными поверхностями является отличным тепловым изолятором.

Повышение давления. Один из популярных интернет-мифов — утверждение, что можно понизить точку замерзания воды за счет повышения давления в системе. Ее действительно можно опустить на 1 °С при нагнетании водного потока в трубопровод с напором 132 атм., что невероятно для бытового водопровода с максимальным порогом по давлению около 5 атм.

Требования к утеплительным материалам

Чтобы утеплить водопроводную трубу в земле, расположенную на небольшой глубине, чаще всего используют строительные утеплители, которые обязаны соответствовать следующим критериям:

Низкая тепловая проводимость. Это главное условие, чем больше материал препятствует теплопередаче между трубной оболочкой и грунтом, тем эффективнее его использование и соответственно экономия финансовых средств.
Высокая химическая устойчивость. Почва содержит большое количество минералов, которые оказывает негативное воздействие на структуру помещенного в землю материала, поэтому утеплитель не должен поддаваться быстрому разложению при помещении в землю.
Водостойкость. В грунте всегда есть влага, поэтому материал не должен пропускать воду или напитывать ее своей оболочкой — это резко снижает его теплоизоляционные свойства.
Температурная стойкость. Теплоизоляционный материал при подземном расположении обязан выдерживать низкие температуры окружающей среды в холодное время года и высокие в летний период, а также их значительные перепады.

Примеры теплоизоляции труб в кессонной яме

Биостойкость. В земле находится большое количество органики из микробов, бактерий, плесени, материал не должен разрушаться под их воздействием, также его не должны поглощать подземные живые организмы.
Жесткость. Опущенный под слой земли материал испытывает значительные нагрузки верхнего слоя грунта, поэтому к нему предъявляют повышенные требования по прочности и жесткости. Из-за этих качеств большое количество строительных трубных утеплителей не подходит для подземной укладки.
Высокий эксплуатационный срок. Желательно, чтобы опущенный в землю материал приходилось менять как можно реже — это позволит сэкономить финансовые ресурсы и сберечь личное время.

Теплоизоляционные материалы для подземного водопровода и их особенности

В строительной сфере применяют разнообразные утеплители, которые выпускает в рулонах или листах, понятно, что для изоляции труб лучше подойдут оболочки, имеющие форму их поверхности. Практически все материалы, применяемое для теплоизоляции, выпускают в виде трубных оболочек, некоторые из них имеют встроенные каналы для укладки электронагревательного кабеля.

Пенопласт

Пенополистирол ППС (пенопласт) благодаря своим физическим параметрам и жесткости является наиболее приемлемым вариантом для теплоизоляции подземных трубопроводов, его отличительные качества:

Один из самых низких коэффициентов теплопроводности со средним значением около 0,04 Вт/м·°С.
Высокая жесткость (зависит от марки) делает материал незаменимым при использовании в среде с высокими нагрузками на оболочку, его плотность достигает 50 кг/м³.
Пенопласт не пропускает и не напитывает воду, водопоглощение зависит от плотности материала и в среднем не превышает 2%.
Низкая стоимость, благодаря которой пенопласт доступен широкому ряду потребителей.
Срок службы пенопластовой скорлупы под землей достигает 40 лет.
Температурный диапазон использования пенопласта лежит в пределах от -50 до +70 °С.
Пенополистирол устойчив к химическому и биологическому воздействию подземной среды, не разлагается под влиянием плесени, бактерий, микробов и других микроорганизмов.
Пенопластовая скорлупа обладает легким весом и легко монтируется одним человеком короткое время без дополнительной помощи.

Аналогом пенополистирола является экструдированная разновидность (Пеноплекс оранжевого цвета), обладающая более высокими прочностными характеристиками, плотностью, низким водопоглощением порядка 0,2% и теплопроводностью около 0,3 Вт/м·°С. Из экструдированного пенопласта также делают скорлупу для теплоизоляции трубопроводов, стоит она чуть дороже обычного пенопласта.

Пенополиуретан

Пенополиуретан ППУ является лидером среди всех утеплителей по коэффициенту теплопроводности, благодаря этому качеству его широко используют при изготовлении утепленных труб с цинковой или полимерной наружной оболочкой промышленным способом. На строительном рынке представлены скорлупы из пенополиуретана различного диаметра, их характерные особенности:

Более высокая цена по сравнению с пенопластом.
Коэффициент теплопроводности 0,025 Вт/м·°С.
Температурный диапазон использования от -160 до +150 °С.
Пенополиуретан обладает высокой жесткостью и прочностью, его плотность достигает 250 кг/м³.
Материал устойчив к химическому и биологическому воздействию, не пропускает воду, его водопоглощение составляет 1 — 2%.

Пенополиэтилен

Оболочки и вспененного полиэтилена ППЭ (Пеноплекс, Энергофлекс) широко используют для тепловой изоляции наружных трубопроводов в индивидуальных домах, их можно применять на улице для герметизации открытых участков труб, находящихся в кессонном колодце или входящих в дом на сваях.

Благодаря низкой жесткости пенополиэтиленовые трубки сминаются при подземном использовании без жесткой оболочки и из-за уменьшения толщины значительно теряют свои теплоизолирующие качества, основные параметры пенополиэтилена:

Теплопроводность 0,31 — 0,55 Вт/м·°С (зависит от марки, показатель ниже у изделий, изготовленных по технологии сшивания).
Температурный диапазон -60 — +75 °С.
Плотность от 25 до 100 кг/м³.
Пенополиэтилен не пропускает и не напитывает влагу, его коэффициент водопоглощения не превышает 1%.

Минеральная вата

Утеплители из стеклянной и базальтовой ваты пользуется широкой популярностью у потребителя из-за своей ценовой доступности и экологической безвредности, допускающей их применение внутри жилых помещений. Стеклянная вата обладает невысокой жесткостью и легко сминается, материал на базальтовой основе жестче, но из-за основного недостатка — высокой впитываемости влаги, скорлупу из кварца и базальта не укладывают под землю. Как и другими мягкими материалами, минеральными ватами утепляют наружный водопровод в кессонных колодцах и точках подводки к дому.

Минеральная вата отличается следующими характеристиками:

Коэффициент теплопроводности 0,033 — 0,05 Вт/м·°С.
Водопоглощение около 10%.
Температурный диапазон от -60 до +450 °С для стекловаты и -100 — +700 °С для базальта (зависит от технологии изготовления).
Плотность 30 — 225 кг/м³.
Минваты устойчивы к воздействию большинства химических веществ, негорючи и не поддерживает горение.
Стоимость минеральных ват в 2 раза выше, чем у пенополистирола.

Теплоизоляционные краски

Данный вид теплоизолятора относят к высокотехнологичным продуктам, в состав краски на акриловой основе входят перлитные, пеностеклянные частицы, кварцевые волокна и микроскопические гранулы, содержащие внутри оболочки вакуум. Теплокраску наносят на обрабатываемую поверхность кистью или распылителем в несколько слоев толщиной до 4 мм, в основном ее применяют для обработки поверхностных трубопроводов, емкостей в народном хозяйстве, в быту использование данного продукта экономически нецелесообразно из-за высокой стоимости.

К тому же многие специалисты не уверены в правдивости предоставляемых производителем сведениях о теплопроводности краски ниже показателей воздуха (0,0012 Вт/м·°К против 0,022 — 0,025 Вт/м·°К), и указывают другие данные в самостоятельных подсчетах — 0,07 Вт/(м·°К.) — это ниже значений любого из типовых теплоизоляторов.

Напыляемые теплоизоляторы

В промышленности часто используют напыление на утепляемые поверхности жидкого полиуретана или полистирола, при этом смешиваются два компонента и состав наносится на оболочку труб пульверизатором. После распыления вещество увеличивается в объеме и обеспечивает надежную теплоизоляцию объекта без мостиков холода с высокой герметичностью.

Из-за высокой стоимости технология редко применяется в быту отдельными домовладельцами, но теоретически можно использовать данную установку для покрытия труб ПНД, если договориться с ее обладателями по цене.

Как утеплить трубы водоснабжения самому

Перед тем, как утеплить водопроводную трубу в земле, выбирают подходящий вариант с учетом финансовых расходов на закупку материалов и осуществление работ, чаще останавливаются на использовании дешевых пенопластовых скорлуп высокой плотности. Некоторые домовладельцы используют оболочку из труб канализации сечением 110 мм, помещая в них ПНД трубопровод — воздух является самым лучшим теплоизолятором.

В последнее время популярность приобретает метод нагрева наружной или внутренней оболочки труб саморегулирующимся электронагревательным кабелем, в торговой сети реализуются готовые системы с фитингами для ввода электрокабеля внутрь трубопровода. Таким образом, достигается наивысшая эффективность работ по прогреванию водопровода.

Утепление ППС скорлупой

Скорлупа из пенопласта вследствие низкой цены, доступности и подходящих физических характеристик является оптимальным вариантом для решения задачи, чем утеплить трубу подземного водопровода на улице. Монтаж скорлупы своими руками на трубопровод из ПНД не представляет особых трудностей для любого хозяина и проводится в следующей последовательности:

На поднятый из траншеи трубопровод одевают пенопластовую оболочку, защелкивая замки и сдвигая каждый сегмент приблизительно на 1/3 по отношению к противоположному элементу. Элементы фиксируют на поверхности скотчем или пластиковыми стяжками.
После фиксации сегментов ППС трубопровод опускают в траншею на заранее подготовленную песчаную подушку толщиной 150 — 200 мм — это предотвратит перекос теплоизоляционной оболочки с возможным изломом.
Затем траншею засыпают поднятым на поверхность грунтом, выкладывают снятый дерн.

Утепление водопровода саморегулирующимся электрокабелем

Утепление подземного водопровода способом подогрева трубы электрическим кабелем — один из эффективных методов борьбы с промерзанием при неглубоком расположении водоподающей магистрали. Нагревательный кабель можно использовать по всей длине трубопровода или на отдельном участке, также его погружают внутрь трубной оболочки или оставляют снаружи, на поверхности трубы. На строительном рынке реализуют электрические кабели с фитингами для ввода в трубопровод, оснащенные герметизирующими резиновыми сальниками, сам провод имеет небольшую длину и обычно размещается на выходе напорной трубы из скважины. В этом месте эффективность его использования наиболее высока — нагретая вода будет поступать по всей магистрали от скважины до дома, предотвращая промерзание труб. К тому же прокладку кабеля в точке состыковки напорного трубопровода от электронасоса с водопроводной линией проще реализовать технически, чем в любом другом более труднодоступном месте, которого на протяжении всей водопроводной магистрали обычно нет.

Комплект с саморегулирующимся кабелем для помещения в трубопровод

Утепление трубы, когда водопровод находится в земле, а греть его электрокабелем нужно снаружи, проводят следующим образом:

Располагают трубопровод ПНД на поверхности земли рядом с траншеей, очищают участок в местах прокладки электрокабеля от грязи.
Обматывают трубную поверхность в месте контакта с электрокабелем фольгированным алюминиевым скотчем — это повышает теплопроводность оболочки в точке соприкосновения. Если провод размещают по прямой вдоль длины трубы, наклеивают одну или несколько прямых полосок фольгированного скотча, при спиральном размещении кабеля обматывают лентой полностью всю трубу.
После укладки нагревательного провода прикручивают его тем же фольгированным скотчем к поверхности трубы по всей длине.
Для снижения тепловых потерь обязательно используют наружную скорлупу из пенопласта ППС, пенополиуретана ППУ, которую одевают сверху разогревающего провода и фиксируют скотчем или пластиковыми стяжками.

Совет: Если провод располагается по прямой, лучше приобрести скорлупу с прорезанной канавкой на внутренней оболочке для размещения электрокабеля.

После монтажа нагревательного участка прикручивают к трубопроводу по всей длине кабель для подачи электропитания изолентой или скотчем и опускают собранную конструкцию в траншею, после чего ее присыпают землей.

Монтаж нагревательного электрокабеля на трубу

Для утепления водопроводных труб при индивидуальном водоснабжении чаще других используют недорогую скорлупу из пенопласта и самонагревающийся электрокабель, нередко оба способа совмещают. Проведение монтажных работ по размещению теплоизолирующей скорлупы и подогревающего провода не вызывает особых сложностей и не требует высокой квалификации, при знании технологии все действия в короткое время без больших трудозатрат может совершить один человек.

Добавьте страницу в закладки!Используемые источники:

https://montagtrub.ru/kak-uteplit-vodoprovodnuyu-trubu-v-zemle-svoimi-rukami-materialyi-tehnologiya/
https://vodatyt.ru/uteplenie-truby/moy-vodoprovod.html
https://orcmaster.com/stroitelstvo/fundament/chem-uteplit.html
http://okanalizacii.ru/santeh_vodoprov/vneshnij/uteplenie-vodoprovodnyh-trub-v-zemle.html

Утепление ПНД трубы под землей

Зачем нужно утеплять трубы

Основные способы утепления подземной водопроводной магистрали

Использование утеплительных материалов

Подогревающий кабель

Утепление воздухом

Утепление давлением

Основные требования к материалам

Утеплительные материалы для труб

Напыляемые утеплители (ППУ)

Теплоизоляционная краска

Стекловата

Минеральная вата

Вспененный полиэтилен

Пенополистирол

Какова должна быть толщина слоя утепления подземного участка трубы

Как утеплить водопроводную трубу в земле своими руками

Монтаж утеплителя

Укладка кабеля

Правила строительства подземного водопровода

Основные положения нормативных документов

Защита от воздействия низких температур

Способы утепления наружного водоснабжения

Применение простых методик

Виды и формы материалов

Теплоизоляционная краска и напыление пенополиуретаном

Как утеплить трубу водопровода на входе в дом

Защита утеплителя от негативных факторов

Деструктивное воздействие земли и воды

Решение проблемы насекомых и грызунов

Обогрев внешних систем подачи воды

Организация циркуляции воды

Использование электрического кабеля

Применение теплого воздуха

Утепление: причины и преимущества

Чем утепляем

1. Утепление пенополистиролом

2. Утепление керамзитом

3. Утепление землей

4. Утепление с помощью пенополиуретана

Делаем своими руками

1. Утепление полистиролом

2. Утепление цоколя керамзитом

3. Утепление землей

4. Теплоизоляция пенополиуретаном

Блиц-советы

Зачем необходимо утепление

Методы утепления подземных водопроводов

Требования к утеплительным материалам

Теплоизоляционные материалы для подземного водопровода и их особенности

Пенопласт

Пенополиуретан

Пенополиэтилен

Минеральная вата

Теплоизоляционные краски

Напыляемые теплоизоляторы

Как утеплить трубы водоснабжения самому

Утепление ППС скорлупой

Утепление водопровода саморегулирующимся электрокабелем

Related posts

Добавить комментарий Отменить ответ
