Устройство водяного теплого пола: настильная система

Когда лучше применять настильную конструкцию?

Условия, требующие использования сухой конструкции теплого водяного пола:

• Ограничена высота помещения. Например, при низких потолках или когда повышение уровня пола не предусмотрено в конкретном дизайнерском (архитектурном) решении.
• Слабые перекрытия. Бетонная стяжка высотой 50 мм весит 250-300 кг на 1 м2, что создает значительную нагрузку на межэтажные перекрытия. Особенно это касается деревянных перекрытий в срубах, щитовых и каркасных домах. Сухая система весит значительно меньше – 25-30 кг/м2.
• Невозможность устройства бетонной стяжки на конкретном объекте. Например, в квартире, на высоком этаже многоэтажного дома, куда готовый бетон доставить (или замесить нужное количество на месте) проблематично.

Достоинства данного варианта обустройства:

• высокая скорость монтажа из-за отсутствия «мокрых» процессов;
• легкий вес (до 30 кг/м²), благодаря чему конструкция не нагружает межэтажные перекрытия и может быть использована в любых типах домов;
• малая толщина (35-60 мм), минимально приподнимающая уровень пола;
• минимальные трудозатраты при сборке;
• выдерживает перепады температур;
• хорошая тепло- и шумоизоляция слоев сухого теплого пола;
• возможность использования во временных строениях и помещениях, так как сухую конструкцию можно быстро собрать, а затем разобрать и монтировать в другом месте.

К недостатку сухого теплого пола относят то, что его элементы боятся влаги и требуют обязательной гидроизоляции.

Настильная система теплого пола бывает полистирольной или деревянной. В полистирольной системе в роли несущего утепляющего материала используются полистирольные маты. В деревянной – готовые модули или полоски (рейки)  из дерева или ДСП. Поверх любого из этих оснований монтируют стальные или алюминиевые пластины с пазами, играющие роль теплораспределяющего слоя. В канавки пластин (ламелей) укладывают греющие трубы. Завершает «пирог» несущий слой из плит ГВЛ.

Начинаете задумываться о системе теплого пола, но не определились, как же выбрать: водяной или электрически? Наш материал вам поможет разобраться в вопросе: https://pol-master.com/tepliy-pol/kakoy-pol-luchshe-vodyanoy-ili-elektricheskiy.html.

Вариант #1 — полистирольная система

Полистирольную систему можно монтировать на сплошное деревянное или бетонное основание. Например, на бетонные плиты или старый деревянный пол. Так как система очень легкая по весу, ее применяют в любых видах домов, в том числе щитовых и каркасных.

Конструкция полистирольной системы

В основе конструкции лежат полистирольные плиты, в которые вкладывают теплораспределительные ламели из оцинкованной стали или алюминия. В пазы пластин монтируют нагревательные трубы. Жесткость конструкции придают 2 финишных слоя листов ГВЛ, уложенных в шахматном порядке. Минимальная высота полистирольной системы составляет 50 мм (сравните: минимальная высота бетонной конструкции теплого пола – 80 мм).

Полистирольные плиты, применяемые в системе, могут быть гладкими или иметь выступы-бобышки.

Гладкие полистирольные плиты – это либо обычный пенопласт с повышенной плотностью (ПСБ-С-35 или ПСБ-С-50), либо экструдированный полистирол (например, пеноплекс). Для систем сухого теплого пола используют листы толщиной 10-40 мм. Так как изначально эти плиты гладкие, для укладки в их толщу теплораспределительных пластин, выполняют ручное вырезание пазов.

Полистирольные маты с выступами-бобышками больше подходят для сооружения сухого теплого пола. На их поверхности расположены выступы в виде кубиков или цилиндров высотой 20-25 мм. В пространство между ними закладывают металлические пластины с трубами. Благодаря выступам, пластины и трубы надежно фиксируются на матах, не сдвигаясь в процессе эксплуатации. На боковых поверхностях матов предусмотрены специальные монтажные замки, позволяющие соединять элементы в одно сплошное поле. Для упрощения подгонки матов друг к другу, на швы нанесена разметочная линейка.

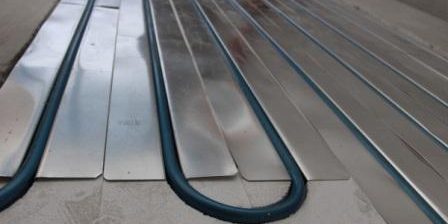

Еще один важнейший элемент полистирольной настильной системы – металлические пластины. Они могут быть изготовлены из алюминия или оцинкованной стали. Пластины, перенимая тепло от греющих труб, передают его на финишное покрытие пола. Благодаря этому создается сплошное тепловое поле, пол нагревается равномерно.

Монтаж теплого пола на полистирольных матах с выступами

Алгоритм создания полистирольной конструкции такой:

• Поверхность пола очищают от мусора.
• Выравнивают поверхность при превышении допустимой нормы перепада уровня пола (2 мм/м.п.) Несовершенства бетонных плит устраняют посредством тонкой стяжки, деревянные полы перебирают и заново стягивают.
• На ровной поверхности раскладывают полиэтиленовую пленку толщиной от 200 мкр. Полотна размещают внахлест на 10 см. Стыки фиксируют скотчем. Полиэтиленовая пленка обладает свойствами гидроизолятора, защищающего теплоизоляционный полистирольный слой от влаги.
• По периметру комнаты, впритык к стенам, укладывают демпферную ленту – для компенсации возможного расширения конструкции от тепловых нагрузок.
• На пленке раскладывают монтажные маты, соединяя их по замковой системе. При небольшой толщине матов стыки дополнительно промазывают клеем – для лучшей фиксации.
• Между выступами на матах укладывают металлические пластины.
• В пазы пластин закладывают греющие трубы. В местах изгибов трубы, где она выходит из пластины и опирается только на полистирол, под трубу желательно подложить полиэтиленовую пленку. Это позволит избежать скрипов конструкции пола при его эксплуатации.
• Поверх системы укладывают второй слой полиэтиленовой пленки.
• Для завершения конструкции, полистирольные маты с трубами покрывают листами ГВЛ в 2 слоя. Рекомендуемая толщина – 10 мм. Плиты укладывают и проклеивают в стыках клеем ПВА. Второй слой укладывают на первый в шахматном порядке, чтобы избежать совпадения стыков. Скрепление слоев между собой происходит посредством саморезов.

Монтаж пола с использованием гладких полистирольных плит

При использовании гладких плит пазы на их поверхности для укладки труб вырезают самостоятельно при помощи термоножа (в продаже он может называться прибором для вырезания пазов).

В целом, алгоритм монтажа теплого сухого пола с использованием гладких плит ничем не отличается от аналогичного процесса с применением матов с бобышками. Кроме того, что формировать пазы придется своими руками.

Вначале на полиэтиленовую пленку укладывают полистирольные плиты. Термоножом на поверхности плит вырезают гнутые каналы. Уложив на плиту пластину, по ее ребру проводят термоножом и вырезают первый желоб. Защелкивают в нем пластину. Вплотную к первому ряду укладывают вторую пластину и проводят ножом уже по ее краю. Таким образом ряды получаются строго параллельные, а шаг – одинаковый. Средний расход пластин – 5,5 шт/м2.

В вырезанные пазы вкладывают греющие трубы. Следующие слои – гидроизоляционная пленка, ГВЛ и финишный настил – монтируют так же, как в предыдущей конструкции.

Известный технический термин «пенополистирол» объединяет несколько разновидностей теплоизоляционных продуктов. Отличаются они по характеристикам, сферам применения и способам укладки. В следующем материале поможем вам разобраться, что лучше купить для обустройства теплого пола с конкретными техническими данными: https://pol-master.com/tepliy-pol/penopolistirol-dlya-teplogo-pola.html.

Вариант #2 — деревянная система

Эта система особенно популярна в деревянных домах, с перекрытиями на балках. Существуют конструкции двух типов: реечного и модульного.

Реечная деревянная система

В деревянной системе реечного типа роль опорного слоя играют рейки, вырезанные из досок, ДСП, МДФ или влагостойкой фанеры. Следует использовать изделия толщиной от 20 мм, влажность которых не превышает 10%.

Из деревянных плит вырезают полоски. Для шага труб 150 мм ширина полос должна составлять 130 мм, для шага 200 мм – 180 мм, для шага 300 мм – 280 мм. Из них и будет составляться опорный слой для труб, который укладывают на старый деревянный пол или лаги. В последнем случае можно «сэкономить» на высоте конструкции пола до 20 мм.

Монтаж деревянной системы выполняется по следующей схеме:

• Несущая поверхность очищается, выравнивается. Допускаются неровности не более 2 мм на 1 м.п. пола. При превышении этой нормы пол подлежит выравниванию.
• Для гидро- и пароизоляции на полу раскладывают полиэтилен толщиной 200 мкр.
• По стенам помещения прокладывают демпферную ленту.
• На лаги или сплошную деревянную поверхность укладывают вырезанные планки и закрепляют их с помощью саморезов. Раскладку ведут поперек опорных досок или лаг, строго по плану расположения греющих труб. Вначале, в соответствии с планом, на пол переносят контуры греющих труб, а затем эти контуры с двух сторон обкладывают деревянными опорными планками. Зазор между планками должен составлять 20 мм. Там, где по плану идет закругление трубы, желательно закруглить и опорные планки.
• Между планками вкладывают опорные пластины с пазами, закрепляя их на деревянных планках шурупами. Чтобы равномерно прогревался весь пол, необходимо разложить пластины на 80% его площади.
• Греющие трубы вкладывают в пазы пластин без дополнительной фиксации. Чтобы монтаж проводился проще, рекомендуется на стадии проектирования запланировать укладку труб «змейкой», а не «улиткой».
• Планки с греющими трубами накрывают полиэтиленом толщиной 100-200 мкн. В данном случае этот слой выполняет роль акустической защиты, предотвращающей появление звуковых эффектов во время нагревания и охлаждения труб.
• На пленку укладывают листы ГВЛ толщиной 10 мм в 2 слоя, закрепляя их между собой саморезами. Этот слой является несущим и опорным для финишного напольного покрытия.

Теплый пол очень удобен и практичен, но сама установка системы не так сложна, как правильный подбор напольного покрытия для нее. Поможем разобраться в вопросе и не допустить ошибок в статье: https://pol-master.com/tepliy-pol/pokrytie-dlya-teplogo-pola.html.

Модульная деревянная система

При сборке модульной системы, греющие трубы укладывают не между рейками, а в вырезанные канавки специальных модулей – квадратных плит из ДСП.

Система может монтироваться на старое деревянное покрытие или на сразу на лаги. Сплошное покрытие достигается, благодаря замковому соединению модулей.

Монтаж модульной системы выполняется так же, как и при использовании планок в реечной конструкции. Однако в этом случае процесс выполняется проще и быстрее, так как пазы в модулях уже вырезаны, не требуют расчетов и формирования.

Финишная отделка

Полистирольная и деревянная конструкции теплого пола завершаются несущим слоем ГВЛ. Поверх него укладывается финишное покрытие: ламинат, паркет, линолеум, ковролин, плитка. Выбранное покрытие должно иметь маркировку, разрешающую его использование в системе теплого пола. При выборе керамической плитки необходимо дополнить конструкцию сухого теплого пола еще одним слоем ГВЛ, который приклеивается к предыдущему слою с помощью ПВА.

Поэтому мы сначала разберём вопрос для людей, которые относятся ко второй группе, а потом уже саму технологию настильной системы тёплого пола. Кому не интересно, сразу переходите ко второму разделу нашей статьи.

Особенности настильной системы тёплого пола

Относительно с недавних пор при строительстве новых частных домов или глобальном ремонте уже послужившего жилища люди стали широко применять в качестве дополнительного или основного отопления полы с подогревом. Нельзя сказать, что раньше вообще не применяли, применяли, но не часто. Раньше просто было сложнее осуществить эту идею, сейчас же ввиду технического прогресса и производства современных материалов и систем для отопления, монтаж тёплого водяного пола стал проще и быстрее. Мы уже не говорим об электрических тёплых полах, так как здесь разбираем водяной.

Очень часто тёплый пол делают на основе бетонной стяжки, то есть заливают трубы раствором, дают время ему высохнуть и потом пользуются. Такой пол получается прочный и тёплый. Бетон хорошо проводит тепло, поэтому эффективность его в отоплении дома велика. Но существует ряд причин, по которым в доме нельзя смонтировать пол с подогревом таким способом. Это могут быть конструктивные особенности дома. Деревянный пол на первом этажи или деревянные перекрытия второго этажа, на которые нельзя монтировать бетонную стяжку, ведь вес одного квадратного метра такой стяжки может достигать 150 кг, зависит конечно от толщины слоя. Деревянные перекрытия попросту могут не выдержать такой вес.

Другой момент, когда дверные проемы, высота потолка, уровень окон, не могут позволить поднять уровень пола на 20 см, либо хозяин просто нехочет делать полы из бетона, а желает их иметь у себя из более лёгких материалов.

Плюсы и минусы настильной системы тёплого пола

И так, как уже было упомянуто первым плюсом настильного теплого пола является легкость всей его готовой конструкции, что позволяет применять его в деревянных домах, а также на вторых этажах и мансардах с деревянными перекрытиями.

В отличии от бетонного пола, настильный можно запускать в эксплуатацию непосредственно сразу после монтажа системы, не нужно ждать пока пройдет месяц и высохнет полностью стяжка. Работы по укладке такого пола можно осуществлять в любое время года, при минусовой температуре.

Готовая конструкция данного пола с жидкостным подогревом занимает значительно меньшую толщину, что бывает так необходимо в домах и помещениях с низким уровнем потолка, когда играет роль каждый сантиметр.

На ряду с плюсами, имеются и минусы. В отличии от того же, бетонного пола, настильный лишен тепловой инертности. То есть бетонная стяжка способна накапливать в себе большое количества тепла тогда, как настильная ограничивается тепловой аккумуляцией теплоносителя и небольшого процента напольного покрытия. Что в принципе одновременно является и минусом, и плюсом. Такой пол будет быстро прогреваться при включении отопления и обогревать помещение, но и остывать тоже будет быстро, что не очень хорошо при аварийном отключении вашего источника энергии.

Монтаж настильной системы тёплого водяного пола

Существует не один способ выполнить монтаж настильной системы теплого пола. Но все они сводятся на одних принципах. Это подготовить основание, произвести утепление, уложить рассеивающий тепло слой, уложить трубу и напольное покрытие. С помощью различных материалов и готовых решений, выпускающих специализированными фирмами, сделать это можно по-разному. Поэтому рассмотрим пару способов здесь, а в конце статьи мы дадим вам ссылку на материал, где рассматриваются ещё решения, как можно сделать водяной теплый пол не применяя бетонную стяжку.

Начало работ по монтажу зависит от того, производится ли укладка настила на старый пол или сразу строится новый. Если вы ремонтируете старый то нужно в первую очередь смотреть на его изношенность и ровность. Если пол ровный, не гнилой можно начинать. Если же пол имеет неровность, наклоны или он попросту изжил себя, то его нужно будет демонтировать, возможно придется поправить лаги или заменить их на новые.

Способ первый

Выставляем лаги по уровню, рекомендуемый шаг 60 см, можно и больше.Чем больше расстояние между балками, тем толще придется брать доски на настил.

Снизу балок подбиваем фальшпол, можно из досок, а можно из ДСП или другого подходящего на это материал.

Между лагами закладывается утеплитель, любой, вата полистирол. К счастью сейчас широкий ассортимент утеплителей в магазинах. Толщина утеплителя 10 см.

Можно и сэкономить на строительстве фальшпола, вместо него к лагам прибиваются рейки или уголки, как показано на рисунке ниже.

При этом на рейки или уголки ложится жесткий теплоизолирующий материал, как вы поняли каменная вата здесь держаться не будет.

Дальше на балки прикручиваются доски толщиной минимум 30 мм, если лаги уложены на расстоянии 60 см друг от друга.

Ширина доски будет зависеть от ширины «лопастей» тепло-распредилительных пластин, о которых мы будем писать ниже. В нашем случае ширина составила 10 см. Первая доска ложится в двух сантиметрах от стены и дальше каждая последующая через такое же расстояние.

При этом доски должны парно чередоваться в шахматном порядке, относительно противоположных стен.

То есть одна сторона двух досок примыкает к стене, а другая сторона не доходит до стены 15 см.

В этом месте труба будет сгибаться в обратном направлении при укладке её «змейкой».

Прикрутив все доски по всей площади, начинаем вставлять между досок специальные пластины, которые применяются для распределения тепла от труб равномерно по всей площади пола.

теплораспределительная пластина

Крепятся они при помощи гвоздей или скоб. Как вы уже наверное догадались, трубы тёплого пола будет вставляться в эти пластины.

Вставлять трубу в пластины не представляет никакого труда.

Так как правила укладки трубы мы рассматривали ранее, здесь мы повторяться не будем, всю информацию по этой теме вы найдете здесь. Единственное, что касается конкретного случая, обратка петли контура возвращается вдоль стены, под досками.

Подключение трубы к коллектору так же, уже ранее рассматривалось. Перед дальнейшими действиями в обязательном порядке производится опрессовка тёплого водяного пола. (Все вышеуказанные ссылки, для вашего удобства открываются в новых вкладках браузера, что бы вы не потеряли исходную статью)

Заключительным этапом этого способа это настилание поверх опрессованной системы ДСП, либо OSB и укладка напольного покрытия.

Способ второй

Этот способ связан с готовыми системами производителей теплых полов. Его можно применить, когда поверхностью является старый, но ровный и не гнилой пол. Либо новый пол, покрытый древесно-стружечными листовыми материалами.

Для начала подготавливаем поверхность, очищаем её от мусора, выметаем. Обрабатываем поверхность грунтовкой. В качестве утеплителя здесь используется специальные теплоизоляционные маты с пазами под трубу. Сверху они покрыты металлизированным слоем для равномерного распределения тепла. С помощью них трубу можно уложить и «змейкой» и «улиткой».

На нижнюю сторону плит наносится клей «жидкие гвозди» и приклеиваются к основанию пола.

Плиты распределяются по всей площади и дожидаются полного высыхания клея.

Дальше укладывается труба тёплого пола.

На теплоизоляционных матах имеются перфорированные углубления для разворота трубы. В нужных местах её просто прорывают, продавливая трубу в неё.

При необходимости данные теплоизоляционные профилированные маты можно легко прорезать в нужном месте для укладывания в неё трубы.

После опрессовки системы, можно сразу приступать к укладке напольного покрытия. Причем если это ламинат или паркет, материал укладывается непосредственно на утеплитель. Если же планируется уложить линолеум или плитку, то предварительно необходимо настелить ДСП.

Мы с вами разобрали два варианта монтажа настильной системы водяного теплого пола, реализовав их с помощью готовых решений для теплого пола, производящих специализированными фирмами. Как и обещали мы выставляем вам ссылку на дополнительную информацию о том, как еще можно осуществить монтаж водяного пола без бетонной стяжки.

Автономные системы отопления сегодня уже ни для кого не являются чем-то особенным. Благодаря появлению на рынке новой современной отопительной техники, различного вспомогательного оборудования и расходных материалов, стало возможным создать эффективное отопление в жилых строениях любой конструкции.

Особый интерес среди потребителей вызывает возможность оборудовать водяные системы отопления в домах деревянной конструкции. Дачи, бани, загородные дома и коттеджи сегодня становятся основными  объектами, в которых за счет отопительного оборудования можно существенно повысит уровень комфорта. Возможность использования теплого пола, как наиболее эффективного способа обогрева в домах и в жилых постройках, в этом плане становится на сегодняшний день ключевым вопросом. Не всегда строение или помещение отвечает технологическим параметрам для монтажа водяного греющего пола, однако практический опыт и навыки  позволяют найти удачное инженерно-техническое решение этого вопроса. Настильный, без стяжки, водяной теплый пол является ярким тому подтверждением.

Настильная система теплых водяных полов. Особенности и достоинства метода

Теплые водяные полы уже сумели доказать на практике свою эффективность и работоспособность. Использую подобный способ обогрева можно создать внутри жилых помещений необходимый комфорт и уют. Речь идет о дачных домах, о банях и саунах. Однако чаще всего такие строения имеют деревянную конструкцию, включая перекрытия. Отсюда и возникают трудности с практическим использованием водяных полов в качестве системы отопления.

Традиционно, в капитальных каменных строениях, где используются бетонные перекрытия, укладка отопительного водяного контура для греющих полов осуществляется в бетонную стяжку. В домах с деревянными перекрытиями такая технология не приемлема. Небольшая высота помещений, конструктивные особенности здания не позволяют оборудовать теплый пол в привычном исполнении.

Важно знать! Для обитателей городской квартиры, для дачного, деревянного дома следует знать. Вес бетонной стяжки с водяным контуром составляет 200-300 кг/м². Поэтому вся конструкция греющей бетонной поверхности может достигать приличной массы. Для комнаты в 15 кв. метров такая стяжка будет иметь вес 5-6 тонн.

Выдержат ли такой вес, без видимых повреждений, перекрытия в квартирах многоэтажных домов и конструкции в деревянных строениях? Вопрос!

Если с бетонной стяжкой вопрос закрыт, какая есть альтернатива в этом случае для тех, кто хочет сделать у себя в доме внутрипольный обогрев. Настильная система в деревянном доме для водяного теплого пола будет вполне логичным и оптимальным решением поставленной задачи. К тому же подобный метод обладает определенными достоинствами. К примеру:

• настильная система имеет незначительный вес, позволяющий работать с любыми перекрытиями;
• малая высота слоеного пирога экономит полезную высоту отапливаемого помещения;
• скорый монтаж, позволяющий сразу приступать к укладке финишного покрытия;
• минимум технических требований к основанию.

Виды настильной системы теплых водяных полов

Обитателям жилых строений, возведенных из дерева, можно порекомендовать монтаж водяного пола настильным методом двух видов:

• водяной пол, уложенный на деревянной основе;
• греющие полы, укладка которых осуществляется на полистирольную подкладку.

В каждом виде имеются своим отличия и особенности. По сути оба варианта имеют схожую конструкцию.  Водяные отопительные контуры монтируются на деревянную или полистирольную основу, в которой имеются специальные пазы для укладки трубопровода. Важное место в настильной конструкции занимают металлические пластины, распределяющие тепло по всей площади пола в отапливаемом помещении.

На заметку: в бетонной стяжке тепло передается от трубопровода с циркулирующим в нем теплоносителем, непосредственно бетонной поверхности. Бетон обладает высокой теплопроводностью, и распространение тепловой энергии осуществляется равномерно.

Подкладка для отопительных труб может быть из разных материалов. Что касается финишного покрытия, то здесь варианты практически те же, как и в случае с бетонными водяными полами. Для жилого дома и предбанника в бане рекомендуется использовать ламинат или линолеум. В душевом помещении, в ванной комнате или в санузле настильную систему можно с успехом оборудовать керамической плиткой.

Деревянный настильный теплый пол. Способы укладки

Обычно дерево используется в качестве основного материала в тех домах и помещениях, где большая часть (если не вся конструкция) сделана из деревянных деталей и элементов. Система может быть собрана из модулей или иметь реечную основу. В первом случае используются готовые модули, изготовленные из древесины с уже, имеющимися пазами для укладки водяной петли. С помощью реек и досок монтируется реечная настильная система. Если говорить подробно, то особенности обеих способов укладки настильной системы заключаются в различном способе укладки водяных труб.

Модульная сборка в отличие от полистирольного варианта базируется на комплексном использовании специальных плит (модулей) из ДСП. Для данного способа основная особенность заключается в методике утепления перекрытий. Между лагами пространство заполняется пенополистиролом или минеральной ватой, изоляционными материалами, преграждающими уход тепла вниз.

Реечная система отличается от модульной сборки тем, что используются в процессе монтажа не готовые цельные модули, а отдельные рейки и доски. С помощью этих элементов на основании создается решетка, на которую уже осуществляется монтаж водяного контура. Все пустующее пространство в ячейках решетки заполняется утеплителем. В промежутках между петлями отопительного контура обязательно укладываются металлические пластины.

Специфика деревянного настильного пола всех модификаций заключается в следующем:

• Модули для деревянной укладки необходимо монтировать прямо на лаги, соблюдая шаг в 600 мм. Пространство между лагами заполняется утеплителем. Расстояние между отдельными модулями составляет 20 мм, что бы устранить последствия тепловое расширение. Между собой готовые модули скрепляются при помощи специальных замков;

На заметку: рекомендуется использовать скандинавскую методику укладки деревянных модулей. Для достижения цельности и прочности всей деревянной конструкции, деревянные модули скрепляются между собой металлическими скобами.

• При монтаже водяного пола реечным способом, необходимо уделить внимание подготовке чернового поверхности. Деревянные рейки монтируются на расстоянии, которое будет оптимальным для укладки водяной петли определенной схемой;
• Укладка трубы водяного контура осуществляется в соответствии с условиями проекта;
• Подготовленная и собранная из модулей конструкция покрывается металлическими пластинами, в пазы укладываются трубы;
• Финишные напольные покрытия, которые имеют твердую структуру и толщину не менее 10 мм, укладываются на металлические пластины, предварительно накрыв пластины тонкой и мягкой звукоизоляцией;
• Перед монтажом керамической плитки или укладки ламината, наборную конструкцию специально готовят. Плиты гипсокартона, фенера или ДСП укладываются на металлические пластины, закрепляются между собой для придания необходимой жесткости. В дальнейшем укладка финишного покрытия делается обычным способом.

Полистирольная основа для укладки теплого водяного пола

В отличия от деревянной, наборной конструкции полистирольная система укладки теплых водяных полов выглядит несколько проще. Полистирол или обычный, хорошо знакомый нам всем пенопласт, обладает прекрасными теплоизоляционными и звукоизоляционными свойствами. Материал на протяжении длительного времени сохраняет свою форму, не теряя свои основные технологические характеристики.

Способы укладки греющих полов с использованием полистирольной основы следующие:

Первый этап: Плиты пенопласта необходимо брать толщиной не более 30 мм. В тех случаях, когда необходимо использовать листы пенопласта большей толщины, на черновую поверхность укладывается еще один слой пенопласта.

Второй этап: перед укладкой полистирола, черновая поверхность выравнивается до идеально ровного состояния. Устраняются перепады высот, изъяны в конструкции и строительный мусор.

Третий этап: На полистирол монтируются пластины со специальными пазами разной формы, поворотные и прямые, в соответствии с выбранной схемой укладки отопительного контура. В торговой сети продаются пластины с фиксированным шагом в 150 и в 300 мм. Между собой пластины скрепляются специальными замками – фиксаторами.

Четвертый этап: вариант с использованием уже готовых пластин с имеющимися бобышками, можно ориентироваться на более сложные схемы укладки трубопровода.

Пятый этап: в имеющиеся пазы опять же, укладывают металлические пластины, а уже в них следует укладывать трубы водяного контура.

Далее все идет привычным способом. Поверх пластин необходимо уложить подложку и уже приступать к монтажу финишного покрытия. Здесь, как и в случае с деревянной настильной системой можно использовать ламинат, линолеум, паркетную доску.

На заметку: Для оборудования пола керамической плиткой делается сухая стяжка. Листы влагостойкого гипсокартона, ДСП или фанера отлично справляются со своими задачами в этом случае.

Расходный материал для настильных систем теплых полов

Сам процесс монтажа и технология настильных систем для оборудования теплых полов не представляют особой сложности. Аналогично подбираются и расходные материалы. Вспомогательное оборудование, насосно-смесительный комплекс, коллектор, расходомер, такие же, что и при традиционной технологии укладки теплых полов, в бетонный пол. Особое внимание на данном этапе заслуживают трубы, из которых создаются петли водяных контуров.

На заметку: для настильных систем можно использовать любые трубы, рассчитанные специально для работы в системах отопления «теплые водяные полы». Это могут быть металлические, медные трубы, металлопластиковые или полиэтиленовые. Последний вариант предпочтительнее, так как не сказывается на общем весе всей конструкции.

Для дачных домов полиэтиленовые трубы идеальный вариант, так как прекрасно взаимодействуют с антифризом, заливаемым в систему отопления.

Пенополистирольные плиты обеспечивают удобную раскладку труб. Специальные пазы на верхней части плит позволяют сделать укладку трубопровода с необходимым шагом. Обычно размеры таких плит —  500х1000 мм.

Деревянные модули  — это обычно ОСП или ДСП, в которых сделаны каналы для водяного контура. Выглядят модули как обычные деревянные пластины размерами, которые определены выбранным шагом укладки трубопровода. Сегодня выпускаются модули шириной 13,18 и 28 см.

Важнейший элемент настильных систем – металлические теплораспределительные пластины. Обычно они изготавливаются из оцинкованной стали или из алюминия. В пластинах имеются специальные пазы и ребра жесткости. Плоские части пластины должны плотно прилегать в подложке и таким же образом к финишному покрытию, передавая тем самым тепло от теплоносителя напольному покрытию.

Заключение

Несмотря на то, что сложного в монтаже настильной системы ничего сложного нет, она все е проигрывает бетонному теплому полу. Однако в ряде случае такие системы очень удобны. Укладка не связана с тяжелыми бетонными работами, легко устранять возникшие пробои и протечки в водяном контуре. К тому же, такой теплый пол можно при желании быстро демонтировать, меняя жилье или осуществляя реконструкцию помещений.

Водяной теплый пол

От автора

Здравствуй Уважаемый читатель сайта Opolax.ru. Продолжаю публикацию статей рассказывающих про виды систем теплый пол. Сегодня представлю самую легкую систему теплый пол. Это полистирольная система теплый пол. По весу это, на самом деле, самая легкая из всех видов систем теплый пол. И это ее первое преимущество. Но для начала рассмотрим устройство системы теплый полистирольный пол.

Устройство полистирольной системы теплый пол

Любая система теплый пол состоит из трех функциональных основных частей.

• Нагревательного элемента
• Системы управления нагревательным элементом
• Слоев покрытий, на которые укладываются и которыми закрывается нагревательный элемент.

Нагревательным элементом полистирольной системы теплый пол служит горячая вода, циркулирующая в водопроводных металлопластиковых трубах. В принципе полистирольная система теплый пол это водяной теплый пол, уложенный на специальное покрытие из полистирольных плит.

Полистирольная плита

Что такое полистирольная плита? Если быть точным это не полистирольная плита, а плита из экструзионного газонаполненного (вспененного) пенополистирола.

Благодаря экструзии (технологии выдавливания при изготовлении) экструзиционная пенополистирольная плита не имеет внутренних ячеек. Это придает пенополистирольным плитам высокую прочность на сжатие, низкую теплопроводность(0,030-0,034),минимальное поглощение воды(0,3%) При этом она имеет небольшой удельный вес (25-40 кг/м³).

Проще говоря:

• Полистирольная плита не пропускает тепло, а значит она хороший утеплитель;
• Полистирольная плита очень прочная к сжатию, поэтому подходит для нагружаемых полов;
• Полистирольная плита практически не впитывает воду, что делает ее хорошим пароизолятором.
• Малый удельный вес позволяют максимально облегчить конструкцию теплого пола.

Все эти характеристики позволяют использовать экструзиционные пенополистирольные плиты в качестве основания для системы теплый пол. Упрощенное название это полистирольная плита.

Вернемся к полистирольной системе теплый пол.

По сути, полистирольная система теплый пол это водяной теплый пол, уложенный на полистирольные плиты со специальными каналами под трубы. Разберем этот «слоеный пирог» полистирольной системы теплый пол.

Структура полистирольной системы теплый пол

Полистирольная система теплый пол относится к несвязанным полам. Полистирольные плиты со специальными каналами укладываются на черновой пол. От пола плиты отделяются пароизолятором (полиэтиленовой пленкой толщиной от 100 мкр). От стен плиты отделяются демпферной лентой.

Поверх плит в сделанные на заводе каналы вставляются полосы аллюминевого теплоотражателя. Теплоотражатель также имеет канальную структуру. В эти каналы и будет укладываться греющая труба теплого пола.

После укладки в каналы греющая труба не выступает за уровень пола. Это позволяет положить на получившуюся конструкцию сухую сборную стяжку из листов ГВЛВ (гипсоволокнистые листы).

Поверх листов ГВЛВ можно смело укладывать любой вид чистового пола. На полистирольную систему теплый пол можно укладывать паркет и ламинат, что еще одно преимущество этой системы.

Важно! При укладке сборной стяжки для соединения листов ГВЛВ нельзя пользоваться саморезами, только специальной клеящей термоустойчивой мастикой. Саморезами можно повредить тепловые трубы.

Разберем устройство полистирольной системы теплый пол по фото в начале статьи:

6-Базовый пол;

5-Полистирольные плиты;

4-Тепловой отражатель;

3-Нагревательная труба;

2b-Сборная стяжка ГВЛВ;

2а-Подложка под чистовой пол;

1a;1b- Чистовая отделка пола.

Полистирольная система теплый пол пользуется заслуженной популярностью благодаря своей универсальности. Однако нужно помнить некоторые нюансы перед ее монтажом.

Особенности монтажа полистирольной системы теплый пол

Для полистирольной системы теплый пол, базовый пол должен быть ровным. Перепадов, уклонов, возвышений быть не должно. Ровность пола можно проверить на просвет. Это связано с тем, что нагрузка воспринимаемая полом распределяется по большим поверхностям полистирольных плит. На неровностях плиты будут «играть», что, несомненно, приведет к перекосу всей системы, а как следствие ухудшится термодинамика всей системы.

Пазы в плитах сделаны с шагом 150 или 300 мм. Следовательно, монтировать трубы можно только с этим шагом.

При монтаже системы полистирольный теплый пол нужно не забывать

• Укладывать на базовый пол пароизолятор (полиэтиленовую пленку);
• По периметру комнаты укладывать демпферную ленту;
• Перед закрытием (чистовой отделкой) трубопровода произвести проверку (опрессовку) всей системы.

В конце статьи несколько выводов.

Где незаменима полистирольная система теплый пол

• Благодаря легкому весу полистирольная система теплый пол незаменима при ограничении весовой нагрузки на перекрытия;
• Небольшая толщина конструкции для водяного теплого пола делают полистирольную систему привлекательной в помещениях с низкими потолками;
• Монтаж полистирольной системы теплый пол не связан с грязными, «мокрыми» работами по устройству стяжки.

На этом все! Ходите по теплому полу!

Другие статьи раздела: Обогрев пола

В этой статье я расскажу, что такое полистирольная система водяной теплый пол. Использование системы теплый пол для обогрева дома, давно не является редко встречающейся строительной технологией. Сама система теплый пол имеет несколько вариантов исполнения. Каждый, из которых имеет свои особенности и свои возможности применения.

Общие понятия системы теплый пол

Ниже я привожу визуальную схему, показывающею основные используемые системы Теплый пол.

Что такое полистирольная система водяной теплый пол

Полистирольная система водяного теплого пола монтируется на ровных полах с уклоном не более 4 мм на 1 кв. метр.

Тепло несущим элементом является вода, протекающая под давлением по водопроводным (не металлическим) трубам. Трубы укладываются на специальные полистирольные пластины размером ТхШхД (30х300х1000 мм) с пазами, в которые вкладываются алюминиевые отражатели. Эти конструкция и являются материалом, который равномерно распределяет тепло по всей поверхности пола. В бетонный системе теплый пол, тепло равномерно распределяется за счет бетонной стяжки. Для водяного пола такая стяжка должна быть не менее 7 см.

Полистирольная система теплый пол имеет несколько особенностей, которые определяют сферу ее применения.

Преимущество полистирольной системы теплый пол

Главные  достоинства полистирольной системы – это

1.Её очень небольшой  вес, по сравнению с классической бетонной системой теплый пол

2.А также, сравнительно небольшая толщина (не более 10 сантиметров)

Эти преимущества полистирольной системы, позволяют использовать её в комнатах со «слабыми» перекрытиями и невысокими потолками.

3.Еще один плюс полистирольной системы теплый пол: её монтаж не требует длительного высыхания стяжки.

Примечание: Такие-же преимущества имеет и деревянная система теплый пол. Поэтому и полистирольную систему, и деревянную систему теплый пол относят и называют: Легкие системы водяного теплого пола.

Схема основных элементов полистирольной системы теплый пол

6.Основание пола

5.Полистирольные плиты

4. Алюминиевый отражатель с пазами

3.Тепловые трубы

2а. Плиты ГВЛ

2б. Влагостойкая Фанера

1а. Керамическая плитка

1б. Линолеум

Монтаж полистирольной системы теплый водяной пол

Важно! Полистирольная, как и любая другая система водяного теплого пола укладывается строго по предварительному плану монтажа полистироловых пластин с предварительно рассчитанным шагом укладки.

1.Основание для укладки полистирольной системы должно быть ровное. Перепады и неровности  не должно быть больше,чем 2 мм на 1 квадрат. метр пола.Перепады и неровности приведут к перекосам полистирольных плит и всего пола в целом.

Примечание: Если пол не ровный сделайте стяжку пола при больших перепадах, или залейте финишный наливной пол, при неровностях до 1-1,5 см.

2.Очистите основание сухого пола от мусора.

2а. На основание уложите пароизолятор,полиэтиленовую пленку.

2б. На пленку уложите  полистирольные пластины по принципу мозаики и согласно плану. Строго соблюдайте планируемый шаг укладки.

Примечание: Шаг укладки рассчитывается в зависимости от здания, этажности, соседних помещений. Шаг укладки должен меняться по площади комнаты. Ближе к окну и наружным стенам шаг выбирается от 150 мм, в других местах 200 или 300 мм.

Важно! Между стеной и плитами обязательно проложите демпферную ленту.

3. Аллюминевые теплоотражающие пластины укладываются в пазы полистирольных плит. Площадь укладки должна быть не менее 80% общей площади помещения.

4.В паза пластин укладывается тепло несущая труба.

5.Концы трубы подключаются к тепловому коллектору водяного теплого пола.

6.Система теплого пола проверяется под давлением воды,как и любая другая система водяного теплого пола, в течение суток. Подробно о проверке системы водяной теплый пол читайте в статье: Опрессовка .

7.Если система исправна на поверхность укладывается вспененный полистирол, который сгладит маленькие неровности.

8.Полистирольная система водяной теплый пол закрывается гипсоволокнистыми влагостойкими плитами толщиной от 10 мм.

Примечание: Плиты ГВЛ укладываются встык или паз в паз. Стыки не требуют шпаклевания под керамическую плитку, но шпаклюются теплостойкой мастикой  под укладку линолеума.

9.После контрольной проверки системы полистирольный теплый пол,  укладывается чистовое покрытие. Это может быть керамическая плитка, керамогранит, мозаика, а также линолеум.

На этом Все! Успехов Вам в ваших начинаниях!

Специально для сайта: Все про ремонт квартиры

Другие статьи раздела: Теплый пол

55.61953237.741349Используемые источники:

• https://pol-master.com/tepliy-pol/suxoj-teplyj-pol.html
• http://domotopil.ru/teplyi_pol/vodjanoj/nastilnaja-sitema-tjoplogo-vodjanogo-pola.html
• https://znatoktepla.ru/teplyj-pol/nastilnaya-sistema-vodyanogo-teplogo-pola.html
• https://opolax.ru/vodyanoie-teplyie-pol/polistirol-naya-sistema-teplyie-pol
• https://www.otdelochnik24.ru/2011/11/12/polistirol-naya-sistema-vodyanoj-teply-j-pol/
