Устройство вентиляционной шахты, конструкция воздухозаборной системы

Система вентиляции — неотъемлемый элемент при проектировании и строительстве зданий и сооружений. От ее эффективной работы напрямую зависит микроклимат в помещении и, как следствие, здоровье находящихся внутри людей. Это комплекс, включающий в себя определенные составляющие, среди которых одно из ведущих мест занимают вентиляционные шахты. При создании проекта постройки очень важно разобраться в их устройстве и изучить правила эксплуатации и обслуживания.

1 Разновидности систем</span></h2>

В зависимости от особенностей конструкции, вентиляционные шахты могут отличаться по строению:

1. 1. Системы, имеющие естественный воздухообмен. В этом случае тяга зависит от разности значений потоков воздуха внутри и снаружи помещения. Воздушные массы проникают внутрь через форточки, двери и окна.
2. 2. Механическая вентиляция — в подобных ситуациях движение воздуха обеспечивают разнообразные механические устройства.
3. 3. Комбинированные системы — сочетают в себе элементы естественного и механического воздухообмена для улучшения эффективности вентсистемы.

В системах с естественным воздухообменом каналы вентиляции являются обязательным элементом. В случае принудительного вентилирования в конструкции могут быть только воздуховоды, отводящие воздушные массы из каждого помещения отдельно.

‘ >Вентиляция в частном домеРекомендуемУстройство приставной вентиляции и встроенных вентиляционных каналов

2 Требования к вентканалам</span></h2>

Вытяжная шахта — техническая конструкция, благодаря которой осуществляется воздухообмен помещения с наружной средой. Именно с ее помощью внутрь постройки попадает чистый воздух, а наружу выходят отработанные продукты человеческой жизнедеятельности, а также живых существ, находящихся внутри.

Из-за больших габаритов конструкции установка каналов зачастую проводится в многоквартирных домах. Подобная практика менее востребована для частного сектора, популярна преимущественно в постройках, высотой 2 и более этажей. Все вентиляционные каналы должны соответствовать определенным требованиям. Среди них:

1. 1. Должны формировать свободный проход воздуха в том количестве, которое предусмотрено проектной документацией.
2. 2. Система должна оборудоваться из негорючих материалов.
3. 3. Быть полностью герметичной.
4. 4. Полностью соответствовать всем имеющимся гигиеническим и санитарным нормам.

Принцип устройства воздухозаборной шахты для частного дома полностью совпадает с тем, который применяется в многоэтажных зданиях как жилого, так и промышленного назначения.

‘ >Вентиляция воздуха в частном доме своими руками. Монтаж.РекомендуемОбразец паспорта вентиляционной установки и системы

3 Особенности строения каналов</span></h2>

В большинстве случаев конструкция вентиляционного канала имеет цилиндрическую форму, сам он размещается строго вертикально и состоит из определенных элементов. Некоторые из них:

1. 1. Большая шахта вентиляции, размер которой в основном составляет 30 на 60 см. Система берет начало в подвале постройки, проходит по всей высоте и заканчивается на крыше.
2. 2. Две небольших вентшахты, диаметр каждой около 15 см. Они нужны для соединения основного ствола с контурами вытяжек, проходящих в каждой комнате.
3. 3. Узел прохода — та часть, где система вентиляции выходит на кровлю.

РекомендуемКонструкция, устройство и принцип работы кондиционера

3.1 Принцип работы</span></h3>

Вентшахта функционирует по простому, но довольно эффективному принципу: отработанные воздушные массы через специальные окошки проходят в маленькие каналы, затем, поднимаясь на высоту около трех метров, плавно поступают в большую шахту. Такая конструкция практически полностью минимизирует риск перехода грязного воздуха из комнаты в комнату с последующим распространением по всей площади постройки.

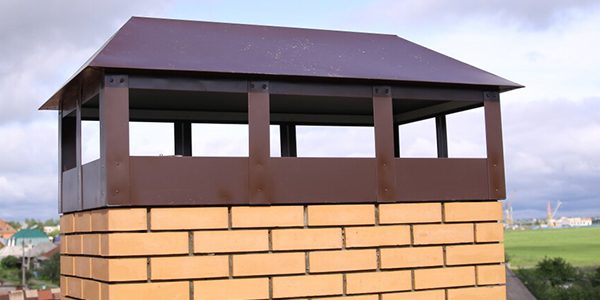

Для исключения попадания в воздуховод атмосферных осадков в виде снега и дождя сверху его накрывают специальным зонтиком. Кроме того, системы с естественным воздухообменом оборудуют дополнительным дефлектором, который при сильном ветре разряжает воздух, усиливая тягу. Он также предотвращает опрокидывание воздуха внутри короба.

Следует отметить, что в процессе проведения расчетов не следует учитывать создаваемое ветряными порывами разряжение. Если же в шахте осуществляется принудительная вентиляция с удалением примесей первой и второй категории, то выброс отработанных воздушных масс осуществляется на большую высоту. Такая технология также называется факельной.

‘ >Устройство вентиляции в монолитном доме.

3.2 Характеристики узлов</span></h3>

Проходные узлы размещаются там, где вентканал проходит через стену или крышу. Строение его может быть разнообразным. Наиболее часто встречаются следующие варианты:

• ручной клапан, имеющий специальную емкость для сбора конденсата;
• дополнительно утепленный клапан;
• бесклапанный механизм;
• механический элемент с емкостью для сбора конденсата;
• огнеупорный элемент.

Теплоизоляцию этой части осуществляют при помощи минваты в рулонах или листах. Кроме того, можно обустроить специальный участок, где будет установлен механизм, который обеспечивает управление клапанами, опираясь на эксплуатационные условия.

4 Технические факторы</span></h2>

Качество функционирования вентиляционной системы зависит не только от материалов, которые использовались для ее возведения. Большое значение имеет тот факт, насколько выполненная конструкция соответствует имеющимся стандартам и нормативам. В первую очередь необходимо учитывать важнейший аспект — пожарную безопасность.

4.1 Высота установки</span></h3>

На основании СНиП (Строительные нормы и правила), высота венттрубы над кровлей напрямую зависит от расстояния, на которое шахта удалена от конька. Основные правила:

1. 1. При близком расположении (менее 1,5 м) высота короба должна быть не более 0,5 м относительно уровня конька. Это значение также касается плоских крыш.
2. 2. При удалении на 1,5−3 м размещать элементы можно на одном уровне.
3. 3. Если дистанция более 3 м, размещать выходное отверстие нужно под углом 10 градусов относительно конька.

Для помещений общественного питания и магазинов, в соответствии с нормами СНиП, вывод шахты относительно уровня крыши должен быть не более 1 м. Следовательно, это значение является не постоянным, а переменным. Оно меняется в зависимости от условий конкретного здания.

Для классической постройки высота трубы составляет 1 м. Если отработанные воздушные массы выводятся по факельной технологии, показатели возрастают до 2 м (относительно самой высокой точки крыши), для аварийных зданий высота должна быть 3 и более метра. На основании нормативов СНиП, дистанция между воздухозаборной системой и вентиляционной шахтой должна быть минимум 6 м вертикально и 10 м горизонтально.

‘ >Монтаж вентканала, расчет сечения вентканала естественной вентиляции, высота

4.2 Используемые материалы</span></h3>

Вентканалы в постройках жилого или общественного назначения делают кирпичными, каменными или деревянными. Последние обязательно оббивают оцинковкой. Основание изнутри обрабатывают войлоком, а затем проводят оштукатуривание.

Последнее время, благодаря техническим разработкам, все большую популярность приобретают стальные и полимерные трубы. При их использовании существенно упрощается строительный процесс, он занимает значительно меньше времени. Следует отметить, что металлические конструкции более гулкие, а аналоги из полимера не имеют подобного недостатка.

Чем прямолинейнее будет система, тем бесшумнее она будет функционировать. Увеличить звукоизоляционные характеристики можно созданием плавных переходов между трубами различного сечения и тупоугольных поворотов при помощи специальных переходников.

Если говорить о пожарной безопасности, важно отметить, что для увеличения показателей огнестойкости, вентшахты необходимо строить из материалов, имеющих высокие значения сопротивляемости огню. Кроме того, можно сделать дополнительные барьеры с аналогичными показатели.

5 Правила утепления</span></h2>

Внутренняя термоизоляция не только предотвращает появление конденсата, но и значительно улучшает аэродинамические характеристики системы в целом, делая ее функционирование более эффективным. Кроме того, конструкцию можно утеплить снаружи — это необходимо для повышения рабочих параметров вентиляционного канала. Внешняя теплоизоляция системы имеет ряд преимуществ:

1. 1. Уменьшает теплоотдачу, что положительно действует на уровень тяги.
2. 2. Снижает шум и вибрации, сопровождающие работу системы.
3. 3. Минимизирует риск появления плесени и наледи из-за чрезмерной влажности.
4. 4. Риск возгорания сводится к минимуму.

Выбирать термоизоляционные материалы необходимо, учитывая определенные факторы. Некоторые из них:

1. 1. Габариты вентиляционной шахты на кровле, ее строение.
2. 2. Показатели проводимости тепла используемых материалов.
3. 3. Присутствие точки росы.
4. 4. Температурные различия между внутренней основой и строением комплекса вентиляции.

Следует обратить внимание, что на кирпичных системах не образуется конденсат, поэтому проводить их термоизоляцию совсем необязательно. Для внешнего утепления зачастую используются плиты для фасада на основе гипсошлака и так далее. Процесс состоит из нескольких этапов:

1. 1. Сначала проводится подготовка поверхности — очистка, демонтаж слабых участков. Затем ее обрабатывают грунтовкой.
2. 2. Для крепления плит используется специальная клеящая смесь. С ее помощью выполняется окантовка и монтаж нашлепка.
3. 3. Затем устанавливают фасадные дюбеля. Это делают после полного отвердевания клеящей смеси.
4. 4. Установка укрепляющей основы, сделанной из клея и материалов на основе стеклоткани.
5. 5. После высыхания клея поверхности обрабатываются грунтовкой. Затем осуществляется отделка штукатуркой.

Внешняя отделка вентиляционной шахты способствует проведению обслуживающих мероприятий без лишних усилий. Особенно это касается тех факторов, которые относятся к появлению грибка и других микроорганизмов внутри. Их воздействие может стать причиной расслоения теплоизоляционного слоя и потери эксплуатационных характеристик.

‘ >Вентиляция в частном доме и вентиляционные шахты.Что делать если забыли сделать трубу?

6 Рекомендации по уходу</span></h2>

Проводить манипуляции по очистке вентиляционных шахт в многоэтажных постройках без помощи квалифицированных специалистов категорически запрещается. В частных домах допустимо самостоятельно проводить подобные работы. Для этого потребуется жесткая щетка, конец которой надежно крепится на специальном тросе. Очистительные манипуляции проводятся поэтапно:

1. 1. Сначала необходимо убрать колпак, который защищает оголовок вентиляционной шахты.
2. 2. Затем щетка опускается в самый низ, и проводятся последовательные движения по очистке всей системы.
3. 3. После обработки основания необходимо перейти к воздуховодам. Вытяжные решетки следует демонтировать и тщательно очистить.
4. 4. С внутренней стороны воздуховоды нужно хорошо обмести при помощи щетки. Для удобства трос можно заменить длинной ручкой.
5. 5. Для уборки скопившегося в трубе мусора очень часто используется пылесос.
6. 6. Согласно санитарным нормам, кроме очистки, рекомендуется выполнять периодическую дезинфекцию вентиляционных каналов.

Любое здание невозможно представить без вентиляционной шахты. И неважно, постройка промышленного или частного назначения. Несмотря на внешнюю простоту, система имеет ряд особенностей и факторов, учесть которые в полной мере могут только специалисты. Им рекомендуется доверить и возведение вентшахты. Это повысит уровень безопасности, а также будет целесообразно с экономической точки зрения.

Фото 22 ноября 2017ВентиляцияКаналы вентиляции в частном доме —>

Многие недооценивают важность расположения вентиляционных каналов в частных домах. Часто сталкиваюсь с их отсутствием в частных домах вообще. Они либо расставлены коряво, либо сечения не поддается логике, а бывают случаи когда здание построено, а шахт просто нет.В этой статье расскажу, как правильно расставлять вентиляционные каналы в частном доме. Вы научитесь это делать самостоятельно и поймете основные закономерности. Они совершенно простые.

Виды вентиляционных каналов в частном доме

Существует всего 7 видов всевозможных вентиляционных каналов:

1. Санузла (ванной, туалетной комнаты) – актуально для любого дома;2.  Кухни – актуально для домов с газовой плитой;3.  Кухонного зонта (над плитой) – актуально для любого дома;4. Котельной – строго обязательна согласно СП 281.1325800.2016 -пункт 14.3;5. Дымохода котла  – актуально для любого дома.

Дополнительные шахты: Действующие нормы (например СП 55.13330.2016) регламентируют оборудование вентиляции и в «других помещениях». К этим «другим» часто относят:

6. 7. Фановый стояк канализации (по нормативам водоснабжения и канализации).

Больше никаких габаритных шахт (если не делать шахты для приточно-вытяжной вентиляции в частном доме) нет и быть не может. Все шахты начинаются под потолком помещения и проходят через все этажи вертикально вверх. Шахты вентиляции не допускается размещать ближе чем 100мм от электрокабелей и труб канализации. (СП 60.13330.2012 пункт 7.11.12). Горизонтальные участки канализации также запрещается проводить через шахты вентиляции.



 Размер вентиляционных каналов в частном доме

Через дробь – размер воздуховода и (/) размер внутреннего отверстия шахты.

ШАХТЫ ВЕНТИЛЯЦИИ В КОТТЕДЖЕ
Помещение	Размер шахты (мм)
ОСНОВНЫЕ
Санузел (ванная, душевая)	150х100 / 200х150
Кухня (естественная шахта)	200х100 / 250х150
Кухня (кухонный зонт)	300х150 / 350х200

Котельная (вытяжка) ⌀200 / 250 для Sзд < 400 м2 </td></tr>⌀250 / 315 для Sзд > 400 м2 </td></tr>ДОПОЛНИТЕЛЬНЫЕ</td></tr>Гардеробная</td>100х100/150х150</td></tr>Кладовая</td>100х100/150х150</td></tr></tbody></table>

Воздуховод (первый размер) идет внутри шахты (второй размер)Оставляем свободное пространство в 5 см с каждой стороны на крепление, повороты и фланцы. Размеры шахт для всех коттеджей одинаковы, т.к. действующие нормы устанавливают фиксированные расходы вытяжного (удаляемого) воздуха, вне зависимости от размера помещения и размера дома.

Расположение вентиляционных каналов

Как Вы понимаете, никаких особо жестких требований к размещению шахт (кроме как для дымоходов) нет и быть не может. Исходим из обычной житейской логики.

Шахта вентиляции санузлов

Вы можете расположить шахту для санузлов в любом удобном месте. Размер шахты неизменный, т.к. действующие нормы регламентируют один расход воздуха 25 м³/ч для любых типов санузлов и ванных комнат.Желательно над туалетом, ванной или душем.  Нежелательно около окна или двери.

Шахта естественной вентиляции кухни

Шахта естественной вентиляции кухни появляется только в домах с газовой плитой. В таком случае канал для естественной вентиляции прокладывается в одной шахте с каналом для кухонного зонта.Внутреннее сечение такой шахты будет аж 600х200. Если два канала невозможно расположить в одной шахте, то можно сделать 2 отдельные шахты : 350х200 – для кухонного зонта, и 250х150 – для естественной вытяжки с кухни. Размеры вытяжных шахт также неизменные, т.к расходы удаляемого воздуха установлены нормами. Желательно как можно ближе к газовой плитке.

 Шахта кухонного зонта (над плитой)

Вы бы знали сколько было споров по поводу этой шахты. О чем это я?Кухонный зонт имеет встроенный вентилятор. Этот вентилятор слишком слабый, чтобы протолкнуть расчетное количество воздуха в обычную шахту маленького сечения, как например, в квартирных домах (200х100). Мало того, сетчатый фильтр зонта со временем забивается жиром и создает большое сопротивление. На выходе получается зонт-бутафория, абсолютно бесполезная хрень над плитой, которая и не улавливает и не удаляет запахи от готовки пищи. Поэтому минимальный размер вытяжного канала, который хоть как-то может протолкнуть слабенький вентилятор зонта это 300×150.

Шахта вентиляции котельной

C вентиляцией котельной всё гораздо проще, чем кажется. По помещениям котельной в коттеджах в 2016 году вышли новые нормы. (СП 281.1325800.2016).

Если коротко:

• для маленьких котлов (в коттеджах до 400м²) – вытяжная шахта круглая Ø200 (отв.Ø250)
• для крупных котлов (коттеджи более 400 м²) – вытяжная шахта Ø250 (отв. Ø315)
• воздуховод выводится на высоту равную высоте трубы котла. Чаще всего дымоход и воздуховод вентиляции проводятся вместе в одной шахте в строительном исполнении.
• бонусом скажу про приток. Для притока используется отверстие в стене котельной выходящие на улицу, располагается под потолком над предполагаемым местом котла.

Рекомендуется:Сделать отверстие на наружной стене максимально далеко от вытяжной шахты (см.выше). (Пункт. 14.4 –СП 281.)Также у меня есть статья о том, нужна ли приточно-вытяжная вентиляция в частном доме и критерии ее выбора. А теперь несколько правил для любых вытяжных шахт.

5 правил расположения вентиляционных шахт

n>ило 1: Шахта может иметь горизонтальный участок длиной не более 1.5 метра.

В загородных домах сегодня в большинстве случаев устанавливаются пластиковые герметичные окна и двери. А следовательно, при составлении проекта частного жилого здания обязательно следует предусмотреть и систему вентиляции.

Одной из самых важных составляющих инженерных коммуникаций этой разновидности являются вентканалы. Именно по ним воздух проникает в помещения здания и удаляется из них. Размеры вентканалов, проложенных в загородном доме, бывают разными. Выбирают сечение таких коммуникаций с учетом множества всевозможных факторов.

Проектирование вентканалов

Прокладывать воздуховоды в загородном здании, конечно же, следует правильно. Иначе владельцев дома могут ждать такие, к примеру, неприятности, как появление в комнатах затхлого запаха, сквозняки и т. д. Помимо всего прочего, при проектировании здания следует определиться с материалом изготовления вентканалов и их сечением.

Основные разновидности

Чаще всего в загородных частных домах обустраиваются вентканалы:

• кирпичные;

• пластиковые.

Первый вид воздуховодов монтируется в кирпичных же зданиях. Проходят такие вентканалы непосредственно внутри стен. К плюсам таких коммуникаций относят долгий срок службы и надежность.

Пластиковые вентканалы могут монтироваться в зданиях, построенных из любого материала. Основными преимуществами этой разновидности воздуховодов являются дешевизна и простота в монтаже.

Проектирование кирпичных вентканалов

Обустраивают такие коммуникации еще на этапе возведения здания. При проектировании шахт этой разновидности следует определиться с:

• размером вентканалов, а в частности, с их сечением и толщиной кладки;

• местом прокладки каналов.

При монтаже таких систем придерживаться, конечно же, нормативов СНиП.

Какими должны быть размеры кирпичных вентканалов

По правилам, сечение таких коммуникаций не должно быть меньше 140х140 мм, что равно примерно 1.5 кирпича. Оптимальный же размер вентиляционной шахты определяется с учетом мощности отопительного котла. Если этот показатель у нагревательного агрегата не превышает 3.5 кВт, в доме обычно обустраивают вентиляционную шахту именно сечением 14х14 см.

При мощности котла от 3.5 до 5.2 кВт здание проектируют таким образом, чтобы размер проходящей в стене шахты был не меньше 14х20 см. Если в доме установлено отопительное оборудование мощностью более 5.2 кВт, размеры вентканалов должны быть равны 14х20 см.

Соблюдать эти правила при проектировании и монтаже вентканалов следует обязательно. Иначе в последующем внутри шахт начнет скапливаться конденсат.

Толщина кладки

Согласно нормативам СНиП, расстояние между шахтами разных коммуникаций в доме не должно быть не меньше 250 мм. То есть кладку в здании нужно вести так, чтобы между такими каналами образовывалась перегородка минимум в 1 кирпич.

Размеры вентканалов из кирпича в загородных зданиях могут быть разными. Но перегородки непосредственно между воздуховодами самой вентиляционной шахты, по правилам, должны иметь толщину минимум в 140 мм, то есть в полкирпича.

Дочерний канал от главного в таких системах должен отстоять не далее чем на 1 м. Размещать такие коммуникации полагается на расстоянии минимум в 40 см от окон и дверей. Также, согласно нормативам СНиП, прокладывать вентканалы допускается только в стенах толщиной не менее 100 мм.

Размеры пластиковых вентканалов

Такие воздуховоды устанавливаются в зданиях уже после их возведения. Сечение они могут иметь круглое или квадратное. При этом каждая из этих разновидностей может быть простой или гофрированной.

В настоящее время в частных домах прокладываются чаще всего круглые пластиковые воздуховоды. Размеры вентканалов по ГОСТ (сечение) этой разновидности бывают следующими:

• 100 мм;

• 125 мм;

• 150 мм;

• 200 мм.

При этом в продаже чаще всего можно встретить круглые воздуховоды сечением 10, 15 или 20 см. Размеры прямоугольных вентканалов пластиковых стандартных могут быть такими:

• 11х5.5 см;

• 12х6 см;

• 20.4х6 см.

Максимальная длина таких изделий в обоих этих случаях составляет 2 м.

Как правильно выбрать диаметр пластикового воздуховода

Сечение вентканалов этой разновидности выбирают с учетом прежде всего того, где они будут располагаться. Согласно нормативам, в жилых зданиях на 1 м² площади помещения должно приходиться 5.4 см² сечения воздуховода. То есть, к примеру, в комнате размером в 25 м² должен быть смонтирован пластиковый вентканал не менее чем на 135 мм. Поскольку стандартных труб такого диаметра не выпускается, в данном случае придется использовать воздуховоды на 200 мм.

Устройство кирпичной шахты

Размеры вентканалов из кирпича зависят, таким образом, в первую очередь от мощности используемого в доме отопительного оборудования. Основная же часть таких коммуникаций представляет собой проем внутри стены дома, являющийся неотъемлемой ее составляющей и имеющий вертикальную направленность.

Если стена имеет толщину в 38 см, такие коммуникации прокладывают в ней в один ряд. Если же этот показатель равен 64 см — в два ряда. Располагают кирпичные вентиляционные шахты обычно с внутренней стороны несущей стены здания.

Согласно нормативам, возводить такие коммуникации полагается из полнотелого кирпича. В некоторых случаях допускается использование также пустотелого или облицовочного. Не разрешается выкладывать вентиляционные шахты только из силикатного кирпича.

Воздух по таким каналам может двигаться естественным путем или принудительно. В последнем случае за его циркуляцию по шахтам отвечают вентиляторы или приточно-вытяжная установка.

Особенности монтажа шахт из кирпича

Возводятся вентканалы этой разновидности в большинстве случаев по технологии двойной кладки с вертикальным квадратным ходом. Производят строительство кирпичных шахт в данном случае так:

• выполняют разметку с использованием шаблона;

• выкладывают 2-3 ряда шахты;

• по отвесу устанавливают буйки — кирпичи, проложенные поперек;

• выкладывают еще 5-6 рядов;

• переставляют буйки.

Выполняться кладка вентиляционных каналов из кирпича может по однорядной или многорядной технологии перевязки швов. Для того чтобы исключить возможность проникновения продуктов горения во внутреннее пространство дома, при возведении шахт используется также методика укладки камня впритык.

Отводы по помещениям от основных кирпичных шахт при обустройстве таких систем вентиляции делают с использованием пластиковых труб. Все такие рукава сначала объединяют в одну магистраль и только затем подводят и стыкуют с вентканалом. Согласно нормативам, все переходы на трубную систему от основной шахты должны быть герметичными.

Устройство пластиковых вентканалов

Размеры вентканалов для частных домов этого типа бывают разными. Но различаться такие конструкции могут не только по диаметру или форме сечения, но и по виду использованного для изготовления материала. В частных домах допускается устанавливать вентканалы:

• полиэтиленовые;

• поливинилхлоридные;

• полипропиленовые.

Преимуществом первого типа воздуховодов при этом является гибкость и износостойкость. Достоинством конструкций ПВХ считается в первую очередь устойчивость к воздействию повышенных температур и УФ-излучения. Основным плюсом полипропиленовых вентканалов является химическая инертность.

Особенности монтажа

Необходимые размеры вентканалов из пластика обычно подбираются инженерами. Прокладывают такие коммуникации в частных домах чаще всего также в соответствии с проектом, разработанным специалистом. Самостоятельно места монтажа воздуховодов владельцы загородных жилых зданий обычно не выбирают. Ошибки в проектировании вентиляционной системы частного дома могут привести к таким неприятностям, к примеру, как появление запахов из уборной на кухне или в жилых помещениях, значительное повышение расходов на отопление, неэффективность проветривания комнат.

Поскольку длину пластиковые воздуховоды обычно имеют небольшую, в процессе монтажа их приходится соединять. Для этой цели используются специальные муфты, тройники, уголки и переходники. Эти элементы также изготавливаются из пластика. Крепление вентканалов этой разновидности производится на хомуты.

Если для отделки стен в загородном доме использовались гипсокартон или фанера, пластиковые воздуховоды вентиляции обычно протягивают за этой декоративной обшивкой. В деревянных сооружениях и зданиях с оштукатуренными или оклеенными обоями стенами такие конструкции обычно тянут открытым способом. В последующем трубы, чтобы они не портили внешнего вида помещений, закрывают специальными декоративными коробами.

Этапы монтажа

Каких размеров вентканалы из пластика могут монтироваться в частных домах мы, таким образом, выяснили. Технология же прокладки таких воздуховодов выбирается в зависимости от того, какую систему вентиляции предполагается обустроить в загородном доме. Для самой сложной разновидности таких коммуникаций — приточно-вытяжной, методика монтажа будет выглядеть примерно следующим образом:

• в стене здания проделывается приточное отверстие, а в скате его кровли — вытяжное;
• в приточное отверстие вставляется патрубок, к которому подсоединяется притонная магистраль;
• магистраль подключается к приточно-вытяжной установке, монтируемой обычно на чердаке;
• к другому патрубку установки подключается разводящая приточная магистраль;
• монтируются рукава для подачи свежего воздуха в помещения;
• примерно по тому же принципу собирается вытяжная часть системы.

На отрезки нужной длины пластиковые воздуховоды нарезаются непосредственно на месте. Разного рода фитинги обычно идут в комплексе с самими вентканалами. Помимо муфт, участки пластиковых воздуховодов при монтаже системы вентиляции здания могут соединяться при помощи сварки. Крепление таких вентканалов к конструкциям здания обычно производится с использованием одного хомута на один цельный участок.

Содержание

Устройство вентиляционной шахты

Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:

• одна большая – порядка 300х600 мм;
• две маленькие – порядка 150 мм.

Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.

В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.

Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе

При расчете системы разрежение, которое создает ветер, не принимается во внимание

Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.

Высота

При размещении вытяжного короба на крыше здания должно быть учтено наименьшее допустимое расстояние между ним и воздухозабором приточной системы. Согласно СниП:

• по горизонтали оно равно десяти метрам,
• по вертикали, соответственно, шести.

Высота вентиляционной шахты над кровлей определяется по следующим условиям:

• при ее расположении близ конька устье, то есть отверстие вытяжки должно находиться выше конька, по крайней мере, чем полметра;
• при расположении от конька на расстоянии полтора-три метра отверстие находится вровень с коньком;
• для расстояний свыше трех метров отверстие выводят по стороне угла в 10⁰ к горизонту с вершиной на коньке.

В помещениях общественного питания и продовольственных магазинах согласно СаНПиН высота шахты над кровлей не должна быть менее 1 м.Таким образом, этот показатель – величина переменная, изменяющаяся в зависимости от конкретного проекта.

Высоту устья над крышей для стандартной конструкции обычно выбирают равной 1 м, в случае факельного выброса – самое меньшее в 2 м над самой высокой точкой крыши. Для аварийных – шахту подымают на высоту минимум в 3 м от земли.

Материал

В сооружениях жилого и общественного назначения с системой объединенных каналов для вытяжки чаще всего используют легкий бетон, кирпич, доски, обитые изнутри оцинковкой. Ствол прохода с внутренней стороны предварительно покрывают войлоком, который смочен в растворе глины и оштукатуривают снаружи. В промышленных зданиях вытяжную конструкцию преимущественно выполняют из листовой стали.

Пожаробезопасность

При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.

От чего зависит тяга

При низкой температуре воздуха снаружи и высокой внутри, возникает определенная разница. Чем она больше, тем сильнее воздух из внутренних помещений поднимается вверх, то есть увеличивается количество отводимого воздуха. Когда на улице становится тепло, разница уменьшается и эффективность вытяжной вентиляции падает.

Устройство вентиляционных каналов

Выбор длины и сечения:

• трубы для камина из нержавейки подбирают таким образом, чтобы каминная труба имела сечение канала не менее 16 кв.см.
• Сторона канала должна быть не менее 10 см. Зачастую подбирают трубы по стандарту 14*14 см, при этом длина такого канал может составлять 3 м.
• При большем сечении (14х27 см), длина канал должна быть меньше (2 м).

Все расчеты и нюансы вентиляционной системы необходимо провести заранее. Так как в процессе работ внести правки в «проект» практически невозможно. Практика показала, что длина вентиляционных каналов различных комнат, находящихся на одном уровне должна быть практически равной. Если каналы будут иметь большую разницу в длине, то это может серьезно ухудшить эффективность работы вентиляции. Поэтому следует помнить, что длинная фановая труба на крыше будет иметь большую силу тяги и при падении притока воздуха, в более коротком канале значительно снизится сила вытяжки. Такая ситуация нередко может возникнуть в каналах домов с ограниченным поступлением воздуха снаружи (прочтите: «Дымоходы и вентканалы, правила эксплуатации»).

Особенности монтажа вентиляции

Технология прокладки воздуховодов представляет собой последовательность определенных операций и зависит от типа вентиляционной системы. Однако установке инженерной сети предшествует ее расчет, выбор труб и разметка их расположения.

Монтаж естественной вентиляции

Система закладывается еще при строительстве дома или монтируется в специально предусмотренные для этого каналы. Монтаж естественной вентиляции состоит из следующих этапов:

1. закрепления воздуховодов;
2. установки решеток и дефлекторов;
3. обеспечения притока воздуха за счет приточных клапанов;
4. монтажа вытяжки на кухне;
5. установки вентиляторов в санузлах в решетках вентиляционных каналов, работающих на выдув.

При этом следует учитывать, что вентиляционная круглая труба лучше обеспечит тягу, и смена воздуха будет проходить эффективнее.

Схема естественной вентиляции частного дома

Если при естественной вентиляции в помещениях воздух сухой и присутствует затхлый запах, то необходимо обеспечить приток воздуха за счет дополнительного клапана или приоткрытого окна. Причиной повышенной влажности и появления плесени является недостаточный отток. Устранить этот дефект после окончания строительства довольно сложно, и самый простой способ — вентиляция принудительного типа.

Монтаж принудительной вентиляции

Такой тип незаменим в загородном доме с большим числом изолированных комнат и помещений с повышенной влажностью. Монтаж вентиляции принудительного типа выполняется следующим образом:

1. устанавливают блок приточно-вытяжной вентиляции, располагая его на утепленном чердаке;
2. подсоединяют к нему воздуховоды;
3. монтируют на наружной стене воздухозаборник так, чтобы расстояние до канализационных стояков и печных труб составляло не менее 10 м;
4. если воздуховоды не установили при строительстве дома, то при монтаже системы их закрепляют согласно разметке, при этом приточная труба вентиляции должна находиться ближе к окнам или в противоположной стороне от двери;
5. соединяют воздуховоды с блоком с помощью гофрированных труб;
6. проводят утепление вентиляционных труб;
7. устанавливают на концы воздуховодов решетки, а на приточные — розетки-анемостаты.

Схема принудительной вентиляции частного дома

Оптимальный выбор вентиляционных труб, соблюдение технологии их монтажа и регулярное обслуживание системы обеспечит поступление свежего воздуха в помещения частного дома и позволит создать комфортный микроклимат для его обитателей.

https://youtube.com/watch?v=SAwNykjmiyw

Преимущества утепления

Согласно СниП утепление дает возможность создать в помещениях микроклимат, в котором люди могут комфортно жить и работать. При качественно выполненном утеплении:

• уменьшается теплообмен;
• предотвращается образование конденсата, вызывающего коррозию, образования плесени на поверхности конструкции;
• снижается риск возгорания;
• ослабляется вибрация и шум, которые возникают при работе системы воздухообмен;
• уменьшается теплопередача во внешнюю среду.

Толщина слоя теплоизоляции зависит от таких параметров как:

• наличия точки росы,
• формы, размеров воздухоотвода,
• теплопроводности утеплителя,
• температурного перепада между вентсистемой и помещением.

Оптимальным решением считается технический утеплитель, который имеет высокую паропроницаемость и низкую теплопроводность.

Что же касается промышленных зданий, то шахты принудительного воздухообмена здесь выполняются из строительной стали, которая достаточно быстро нагревается. Так как через них проходит достаточно большой объем воздуха, то при охлаждении конструкция не успевает дойти до точки росы, то есть проблема конденсации водяного пара в этом случае не стоит. Единственная вероятность образования конденсата возникает при остановке вентилирующего оборудования, поэтому для подобных систем организовывают отвод конденсата, который может образоваться за этот период.

Как утеплить

Теплоизоляцию выполняют по двум методикам: внутреннее утепление и наружная.

Вторая сегодня считается наиболее экономичным и эффективным. Вопросы шумоизоляции и возгорания решаются в этом случае решаются намного проще. К примеру, шумоглушители устанавливают непосредственно в источник звука. Вероятность распространения огня практически сведена к минимуму. Еще одним ценным преимуществом такой технологии является возможность периодически проводить мероприятия, препятствующие образованию бактерий и микробов, которые приводят к расслоению теплоизоляционных материалов, а, значит, и к потере их эксплуатационных характеристик.

Для утепления вентканалов и шахт цилиндрической формы чаще всего используют гипсошлаковые или фасадные минераловатные плиты. Процесс устройства теплоизоляции, скажем, для минплит проводят в следующей последовательности:

• подготавливают поверхность, в частности, удаляют слабые участки основы, поверхность прогрунтовывают;
• минплиты укладывают на клей, из него выполняют также нашлепки и окантовку;
• дождавшись окончательного высыхания, устанавливают фасадные дюбели;
• укладывают укрепляющий слой, содержащий сетку из стеклоткани и клея;
• после полного подсыхания, поверхность огрунтовывают и покрывают декоративной штукатуркой.

2019 stylekrov.ru

Принципы выбора вентиляционной трубы

Воздуховоды для монтажа вентиляции должны обеспечивать прохождение потока воздуха согласно показателям, указанным в проектных документах. Кроме того, им необходимо отличаться:

• герметичностью;
• устойчивостью к возгоранию;
• минимальными размерами;
• соответствием санитарно-гигиеническим нормам, в том числе и по уровню производимого шума.

Виды воздуховодов и особенности использования

В зависимости от различных характеристик трубы под вентиляцию классифицируют по следующим признакам:

• форме сечения;
• используемым материалам.

Самыми востребованными являются воздуховоды с сечением круглой или квадратной формы. Круглые трубы проще в изготовлении, требуют меньше материала и обладают хорошими аэродинамическими показателями. Воздуховоды квадратного и прямоугольного сечения сложнее в производстве, больше весят и отличаются повышенным уровнем шума. Зато они занимают меньше места и легко вписываются в помещение с подвесными потолками. Обычно вентиляционная труба прямоугольная используется для установки в административных зданиях, квартирах многоэтажных домов и загородных коттеджах. Круглые воздуховоды больше востребованы в производственных помещениях, где важнее функциональность, а не эстетические характеристики.

Воздуховоды круглого сечения

В качестве сырья для изготовления вентиляционных труб используют:

• Оцинкованную сталь. Она отличается устойчивостью к появлению коррозии, сохраняет свои характеристики в условиях умеренного климата и может использоваться в помещениях с повышенной влажностью.
• Нержавеющую сталь. Ее применяют для изготовления воздуховодов, которые обеспечивают перенос потоков воздуха при температуре до + 500 ⁰C. Вентиляционные трубы из жаростойкой стали применяются в условиях воздействия агрессивной среды — на заводах тяжелой промышленности.

Прямоугольные вентиляционные трубы из нержавеющей стали

• Металлопластик. Воздуховоды такого типа производят, соединяя два слоя металла вспененным пластиком. Они отличаются хорошей прочностью, небольшим весом, не требуют дополнительной теплоизоляции и имеют эстетичный вид. Однако высокая стоимость ограничивает круг использования металлопластиковых вентиляционных труб.

• Пластик. Воздуховоды из полимеров незаменимы для переноса агрессивных воздушных масс на предприятиях химической, пищевой и фармацевтической промышленности. Основным материалом для их производства является ПВХ, который устойчив к воздействию влаги, испарений щелочей и кислот. Гладкая поверхность полимерных труб обеспечивает минимальные потери давления воздушного потока при движении, а герметичность соединений отдельных элементов препятствует попаданию переносимых масс в окружающую среду. В системах приточной вентиляции востребованы трубы из полиэтилена, а их аналоги из стеклоткани применяются для стыковки воздухораспределителей и вентиляторов.

Кроме того, воздуховоды могут различаться конструктивным исполнением и жесткостью. В зависимости от способа производства они бывают прямошовными, спирально-навивными и спирально-сварными, а по жесткости — гибкими и жесткими.

Наиболее востребованными являются вентиляционные трубы жесткого типа, круглого или квадратного сечения. Они используются для сооружения систем с высокими требованиями по прочности и характеризуются простотой эксплуатации и монтажа, но требуют надежного крепления, так как обладают значительным весом.

Гибкие воздуховоды

Гибкие воздуховоды представляют собой гофрированный рукав, основой которого служит стальная арматура из проволоки, а для изготовления стенок применяют металлизированный полиэфир. Они отличаются небольшой массой, просты в монтаже и обслуживании. К недостаткам гофрированных воздуховодов относят низкую звукоизоляцию и рифленую поверхность, которая снижает скорость потока воздуха при его перемещении. Какие трубы для вентиляции следует выбрать, определяют, учитывая и эти характеристики.

Гибкий воздуховод с теплоизоляцией

Для скрепления воздуховодов при монтаже системы вентиляции в частном доме используют фланцевое или бесфланцевое соединение. Во втором случае в качестве фиксирующего элемента служат бандаж из тонкой листовой стали и металлические рейки. При фланцевом соединении воздуховоды скрепляются между собой фланцами, а для герметичности используют уплотнители.

</ul></ul></ul></ul></ul>

Вентиляционная шахта в квартире , все особенности, схемы, снипы! Правила строительства жилых домов подразумевают установку вентиляционной системы. Эти правила одинаково применимы и к частным домам, и к многоэтажным зданиям.

Но технические нюансы этой системы напрямую зависит от особенностей дома, так как существует несколько основных разновидностей схем вентиляции, на основе которых будет происходить циркуляция воздуха. Соответственно, нюансы, которые могут повлиять на работоспособность системы, также могут быть разными.

На практике часто происходит так, что проживание в новостройке не гарантирует то, что вентиляция там является качественной. Если сравнивать по этому показателю новые дома и дома, которые были построены несколько десятков лет назад, то особой разницы там не будет.

То есть, вентиляционная шахта в квартире присутствовать будет, но сам процесс в целом будет организован по бюджетному принципу. Только лишь в дорогих новостройках можно отметить наличие систем, выполненных в соответствии с новыми стандартами и с использованием новых материалов.

Циркуляция воздуха в доме может быть представлена в следующем виде:

1. Естественный приток воздуха вместе с вытяжкой.
2. Вентиляционные установки, которые обеспечивают принудительную циркуляцию воздуха.
3. Сочетание естественной вентиляции и механических систем.

Панельные дома имеют только естественный обмен воздуха, также такой обмен имеют старые многоэтажные дома. Воздух поступает через старые деревянные окна или через каналы в стеклопакетах. Забор воздуха происходит через шахту, которая выходит на крышу.

То есть, свежий воздух, попадающий через окно, через некоторое время будет забираться шахтой за счет природной тяги. Подобные шахты обычно есть на кухне, в ванной и в туалете – если дать запрос «вентиляционная шахта в многоэтажном доме схема», то она именно так и будет выглядеть. Шахта перестанет выполнять свои функции, если на этапе строительства будут допущены серьезные ошибки, которые нарушат обмен воздуха. Отметить можно отсутствие просвета между дверным полотном и полом или установка глухих стеклопакетов.

Устройство вентиляционной шахты и монтаж — Особенности схем

Наличие индивидуальных вытяжных каналов в квартире приведет к тому, что тяга воздуха будет стабильной. При такой реализации в каждой квартире есть своя шахта, которая работает автономно от других шахт в доме.

Также вертикальные каналы могут соединяться только в горизонтальном коллекторе, который будет собирать все отработанные потоки в доме. Считается, что наиболее неудачным вариантом обустройства воздухообмена в квартире является тот, когда канал выходит в общую шахту. Это обусловлено возможностью сэкономить на полезной площади, но на практике доставляет немало проблем людям, проживающим в квартирах. В такой ситуации запахи из одних квартир могут попадать в другие квартиры, и бороться с этим довольно трудно.

Вентиляционная шахта в многоэтажном доме схема

Если же рассматривать схемы, при которых отработанный воздух будет собираться на чердаке, то их также нельзя назвать идеальными. Для использования подобной схемы требуется наличие чердака. И в обоих случаях есть свои существенные минуса.

Наличие общего коллектора создает дополнительное сопротивление тяге, а если вентиляционная шахта в многоэтажном доме отдает воздух на чердак, то там будут накапливаться неприятные запахи. В новых домах забор воздуха происходит через специальную установку, которая ставиться в подвале. Очищенный воздух будет подаваться во все квартиры, а когда он загрязниться, то вытяжной вентилятор заберет его.

В панельных домах вентиляционные шахты представляют собой бетонные блоки, которые устанавливаются друг на друга. Чтобы устройство вентиляционной шахты действительно работало, следует выполнить идеально вертикальный канал.

Начало свое шахта берет еще на цокольном этаже, и заканчивается на крыше, куда воздушные потоки и выходят. Нужно понимать, что размеры вентиляционной шахты в многоэтажном доме составляют 30 см на 60 см. Сами магистрали изготовляются из металла или пластика. Такой выбор материала обусловлен тем, что их достаточно легко очищать, и они служат долгий срок. Также важно защитить ствол от попадания мусора и осадков – справляется с этим зонт из нержавеющего металла.

Проблема в том, что даже если шахта будет забита, и воздухообмен нарушится, то самостоятельно выполнить очистку канала не получиться – заниматься этим должна управляющая компания.

Какие требования могут предъявляться вентиляционной шахте?

Чтобы понимать требования к подобным конструкциям, нужно сначала ответить на вопрос, для чего в квартире вентиляционная шахта. Она должна забирать уже отработанный воздух. Отсюда возникают и требования к ней.

Шахта должна быть полностью герметичной, чтобы туда ничего лишнего не попадало. Тот объем воздуха, который были запланирован в проекте, должен проходить без каких-либо проблем. Конечно, конструкция должна соответствовать установленным санитарным и гигиеническим нормам. В независимости от того, используется ли шахта в квартире или в промышленном здании, ее конструкция должна выполняться из негорючих материалов. Между отдельными бетонными модулями не могут оставаться промежутки – они заделываются бетонным раствором. Если же рассматривать конструкции из металла, то стыки делают на фланцах.

Типичной проблемой воздушного канала является перегонка воздуха в обратную сторону. Тут все зависит от особенностей используемой системы. Например, все шахты в квартире направляют отработанные потоки на общий канал.

Если индивидуальный канал в какой-то из квартир выйдет из строя, то это никак не повлияет на работоспособность всей системы. Но если таких квартир будет несколько, то воздушный поток просто не сможет себя вытолкнуть дальше, соответственно, он пойдет вниз. Затягивать отработанный воздух будут последние этажи. Обычно в этом случае принимают решение вывести свой канал непосредственно на крышу. Виновником нарушения воздухообмена в отдельных квартирах может являться пластиковый стеклопакет, отсутствие зазора между полом.

Вентиляционные шахты в многоэтажных домах СНиП

Так как конструкция является очень важной для всего дома, ведь она является частью общей системы, то вентиляционные шахты в многоэтажных домах снип включают сразу несколько нормативов, в частности: 1. СНиП 41-01-2003, который имеет и формулы расчета воздуха и требования к самим шахтам и другие важные положения. 2. Норматив, который затрагивает требования к системе вентиляции и пожарной безопасности. 3. Норматив по системе вентиляции. Важно придерживаться именно актуализированной редакции. 4. Нормативы жилых многоквартирных домов. 5. Нормативы санитарно-технических систем.

Если имеются герметичные стеклопакеты, то можно сделать дополнительные приточные каналы, которые устанавливаются в оконный профиль ниже подоконника. Лучше, если вход в шахту будет оборудован вытяжным вентилятором. Эти вентиляторы должны иметь датчики влажности, что позволит автоматически запустить вентилятор, если в помещении слишком влажно.

Используемые источники:

• https://oventilyacii.ru/ventilyaciya/konstruktsiya-vozduhozabornoj-sistemy.html
• https://hvac-life.ru/ventilyaciya/ventilyatsionnye-kanaly-v-chastnom-dome/
• https://fb.ru/article/385201/razmeryi-ventkanalov-normyi-i-trebovaniya-ustroystvo
• https://mr-build.ru/newteplo/vytaznaa-truba.html
• https://vent-vozduh.ru/ventiliatsionnaia-shakhta/ventilyatsionnaya-shahta-v-kvartire.html
