Устройство вакуумного клапана для канализации

Здравствуйте, дорогой читатель! В наше время уже мало кого устраивает дом без удобств, где не оборудован санузел, отсутствует полноценная система отвода сточных вод. Однако при неправильно выполненном монтаже сантехники в помещение может нарушиться нормальный воздухообмен и проникнуть в него канализационные газы, состоящие из вредных для здоровья человека веществ. Для решения этой проблемы на стояке и возле приборов сантехники устанавливают воздушный клапан.

Принцип работы вентиляции канализации

Преградой для запаха из канализации являются водяные клапаны в сифонах сантехнических приборов. Но при резком сливе большого количества воды в трубах снижается давление, и происходит высасывание воды из сифонов. Препятствий для проникновения запаха в этот момент уже не существует и он может свободно проникнуть в помещение. Причинами появления запаха может так же стать небольшой размер сифонов или длительный простой сантехники, приводящий к испарению воды в сифонах.

Защитить помещение от неприятных запахов помогает канализационная вентиляция в виде фановой трубы или воздушного клапана. Поступающий через них воздух уравнивает внутреннее давление в трубопроводе с атмосферным давлением. При таких условиях газы не вытесняются через сифоны, а продвигаются далее по трубам в систему коллекторов или септик.

Зачем нужен клапан для канализационного стояка?

Фановый клапан в водоотводной системе выполняет следующие функции:

• минимизирует угрозу движения сточных вод в обратном направлении;
• снижает уровень шума в канализации;
• защищает помещение от затопления при порывах в системе;
• не позволяет проникнуть в помещение зловонному запаху в случае длительного простоя канализационной системы;
• сводит к минимуму угрозу попадания грызунов в здание через трубопроводы канализации.

Устройство и принцип работы фанового клапана

В устройство воздушного клапана входит:

• пластиковый корпус с боковым отверстием;
• крышка, которую можно снять для чистки устройства или проведения ремонтных работ;
• резиновой мембраны или штока;
• уплотнительной прокладки, предназначенной для герметизации конструкции и ограничения хода штока.

Принцип работы прибора заключается в следующем:

• если давление в стояке равно атмосферному или немного его превышает, клапан находится в закрытом состоянии и не пропускает газы из канализации в помещение;
• при спуске воды из приборов сантехники внутри трубопровода возникает разряжение, вследствие чего происходит смещение штока (мембраны) и открытие прибора;
• через клапан поступает воздух, который уравнивает давление. Шток начинает двигаться в обратном направлении и закрывает клапан.

По принципу действия воздушные клапаны подразделяются на три типа:

• автоматические — используются в основном для установки в небольших частных домах, так как не способны выдержать сильный напор воды и значительный объём воздуха. Работает только на сброс скопившегося воздуха;
• кинетические (антивакуумные) — предназначены для выпуска или впуска воздуха в системах с низким уровнем давления;
• комбинированные — сочетают все лучшие технологические возможности двух предыдущих устройств.

Так как у канализационной магистрали есть вертикальные и горизонтальные участки, то для каждого из них подбирается вентиляционный клапан с разной конструкцией рабочего механизма:

• шаровый аэратор. Затворная деталь имеет форму шара, который прижимается к спускному отверстию с помощью пружины. Применяется для установки на горизонтально расположенные участки труб малого диаметра в месте подключения сантехнических приборов;
• приёмная модель. В конструкцию устройства входит фильтр, предназначенный для улавливания твёрдых частиц из сточных вод и не позволяющий им проходить дальше в систему канализации. Выпускается диаметром 20 см и используется для монтажа перед насосом горизонтальной линии трубопровода;
• межфланцевый аэратор. Это компактное и лёгкое устройство, которое можно разместить как на вертикальном стояке, так и на горизонтальной линии трубопровода. В зависимости от конструкции корпуса бывает проходным (поток воды проходит сквозь него, не меняя своё направление) и угловым (при прохождении через клапан поток транспортируемой среды меняет направление на 90º). Модификации с запорным органом в форме пластины имеют диаметр от 1,5 до 20 см. Диаметр двустворчатых моделей составляет от 5 до 70 см;
• обратный клапан, оснащённый поворотным или лепестковым механизмом. Имеет запорный орган в виде золотника, который при падении давления в системе плотно прижимается к седлу. Аэраторы большого диаметра могут быстро поломаться из-за сильных ударов золотника о поверхность седла. Дальнейшая эксплуатация такого повреждённого прибора может привести к возникновению в системе гидравлического удара. Чтобы снизить воздействие удара клапаны больших диаметров оснащаются демпфером.

Различаются клапаны и способом крепления:

• под сварку. Применяется в системах, транспортирующих особо агрессивные среды промышленных предприятий;
• муфтовый — для крепления используются резьбовые муфты;
• фланцевый — вакуумный клапан зажимается между фланцами, установленными на концах труб;
• фланцевый с применением уплотнительных прокладок.

Плюсы и минусы

Установка воздушного клапана в водоотводную систему даёт немало преимуществ, в том числе:

• экономию денежных средств, которые потребуются на работы по выводу фановой трубы через кровлю;
• возможность предотвратить проникновение канализационных газов внутрь комнат при наличии невентилируемого стояка.

К недостаткам фанового клапана можно отнести:

• возможность пересыхания водяного затвора, вследствие чего внутрь дома могут попасть неприятные запахи;
• быстрый износ резиновых уплотнителей, последствием которого может стать потеря герметичности;
• сложность выбора места установки изделия так как добиться более полного прилегания возможно только на раструбах;
• необходимость регулярного обслуживания устройства и замены изношенных деталей.

Технические характеристики, диаметры и производители

Модель канализационного аэратора подбирают по основным техническим характеристикам:

• диаметру — 50, 75, 110 мм;
• пропускной способности — от 7 до 37 л/с (из расчёта 25 л/с на 1 литр воды).

Российский рынок запорных и регулирующих устройств для систем канализации предлагает продукцию производителей из разных стран:

• Австрии — самые дорогие приборы компании HL;
• Великобритании — изделия из средне ценового сегмента от фирмы McAlpine;
• России — недорогие устройства компании Политэк и Sinicon;
• Украины — изделия из дешёвого сегмента предприятия Европласт.

Цены и где купить

В таблице ниже есть актуальные на сегодня предложения.

Как выбрать правильный клапан?

При выборе воздушного клапана для канализации ориентируются на расположение трубы (вертикальное или горизонтальное) в месте, где планируется его установка. Устройство должно соответствовать номинальному давлению в сети, иметь соответствующие установочные размеры.

Также нужно учесть:

• каким способом будет крепиться аэратор;
• прочность материала, его антикоррозийные свойства;
• возможность ручной регулировки, в случае поломки механизма;
• наличие защиты для проникновения грызунов.

Где и как правильно установить клапан?

При установке клапана необходимо соблюдать ряд правил, которые позволят максимально эффективно выполнять своё предназначение, а именно:

1. Аэраторы разрешается устанавливать только в помещениях с постоянным отоплением.
2. Устройство должно быть размещено в месте, к которому существует свободный доступ, чтобы в дальнейшем не возникало проблем с проведением техобслуживания.
3. Если в полу помещения есть решётка, то расстояние от уровня пола до прибора должно составлять не менее 35 см.
4. Монтаж автоматического клапана должен осуществляться в той точке системы, которая на 10 см выше максимального уровня стока в основной стояк, чтобы не допустить засорение аэратора отходами и фекалиями, проходящими через систему.
5. Прибор должен монтироваться в вертикальном положении непосредственно в раструбе прямой линии трубопровода канализации на расстоянии не менее 0,2 м до ближайшего сифона.

Возможные места для установки устройства

Аэраторы современной конструкции могут устанавливаться:

• в вертикальный стояк, имеющий выход через крышу;
• модели аэраторы цилиндрической формы с крышкой ставят на фановую трубу, простые клапаны подойдут для отдельных сантехнических приборов: унитаза, мойки, ванной или умывальника;
• устройства диаметром 50 мм монтируют на горизонтальных трубах большой протяжённости или на линиях с наличием перехода участков одного диаметра на другой. Соблюдение уклона при монтаже трубопроводов будет способствовать естественному течению стоков и предотвратит возникновение застойных явлений и зловонного запаха;
• приборы диаметром 110 мм в основном ставят на фановую трубу, возможен вариант монтажа на вспомогательный стояк.

Этапы монтажа пошагово

Установка устройства довольно проста, её вполне можно выполнить самостоятельно по следующей схеме:

• определить место монтажа;
• отключить участок трубопровода от работающей системы;
• вырезать в стояке кусок трубы по размеру прибора;
• зачистить края от зазубрин;
• в трубу из пластика вставить фитинг;
• установить в раструб уплотнительное кольцо. Если используется резьбовой тип соединения, то прокладка не нужна;
• закрепить клапан на трубе;
• произвести пробный пуск воды для проверки работы механизма.

Канализационные газы не только дурно пахнут, но и могут нанести немалый вред здоровью. Аэраторы помогут блокировать проникновение этих вредных веществ в квартиру и предотвратить отравление ими жильцов. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

Что такое воздушный клапан для канализации, как он устроен и для чего необходим?

Неприятный запах канализации является не просто раздражающим фактором, он намного опаснее, чем принято считать.

Канализационный газ вреден для здоровья людей, огнеопасен, а в некоторых случаях способен даже взрываться.  Проблема серьезная, поэтому для ее решения используется вентиляция всей системы водоотведения. Для ее реализации используются различные устройства, но большинство из них предназначены для наружной установки. Единственным элементом, который используется внутри жилых помещений, является воздушный клапан для канализации, о котором следует поговорить подробнее.

Что такое воздушный клапан

Вакуумный клапан на канализацию — это сантехническое устройство, которое устанавливается в невентилируемый канализационный стояк. Внешне простейший вентклапан представляет собой компактный полипропиленовый корпус с выступающими элементами (есть и другие, более сложные конструкции в пластиковых или металлических корпусах).

Являясь по роду деятельности аналогом фановой трубы, вакуумный клапан для канализации позволяет стабилизировать давление в трубопроводе без сложных и трудоемких инженерных работ. Он защищает сифон сантехнических приборов от срыва гидравлического затвора при возникновении отрицательного давления с величиной свыше 5 мм.рт.ст. При повышении давления до нормального или повышенного значения, клапан производит отсечку системы от внешней атмосферы, действуя как заглушка и предотвращая возможность утечки биогаза.

Вентиляционный клапан для канализации — простое и надежное устройство, не нуждающееся в специализированном обслуживании или регламентных работах по мере износа оно просто заменяется новым экземпляром, поскольку стоимость подобных устройств невысока. Существуют унифицированные образцы, соответствующие номенклатурным размерам канализационных трубопроводов. Они приобретаются и устанавливаются в соответствующие отверстия по мере необходимости.

Назначение устройства

Во время слива воды в трубах образуется отрицательное давление — вакуум. Он способен срывать гидрозатворы унитазов, ванн или раковин, соединяя внутренний объем системы с атмосферой жилых помещений. После удаления водяной пробки в сифонном устройстве сантехнических приборов в жилых помещениях появляется дурной запах, свидетельствующий о проникновении биогаза.

Единственным возможным решением проблемы является подача воздуха в систему. Владелец частного дома имеет возможность сделать фановый трубопровод с выводом на крышу.

В частном доме или квартире

Установка фановой трубы — простой и доступный способ устранения запаха, но он имеет и недостатки. Аэратор, установленный на крыше, не только подает воздух внутрь системы, но и позволяет выходить из нее газам, поэтому размещение подобных систем внутри жилых помещений невозможно.

 Для людей, живущих в квартире многоэтажного дома, единственной возможностью решения вопроса станет монтаж воздушного клапана на канализацию. Эта процедура не представляет большой сложности, но выполнять ее лучше во время первоначальных строительных работ. Врезка подобных приборов в общий эксплуатируемый трубопровод — трудоемкое мероприятие, которое доставляет неудобства всем жителям, чьи квартиры расположены на этом стояке.

Вам также может понравиться — Канализация в частном доме — поэтапное устройство своими руками

Виды и типы

• на вертикальный стояк;
• непосредственно на слив определенного прибора — унитаза, ванны и т.д.

По принципу действия они делятся на:

• автоматический клапан воздушный канализационный. Обладает относительно низкой пропускной способностью, поэтому используется преимущественно в частных системах;
• антиваккумный. Способен как поставлять воздушный поток внутрь системы, так и выпускать излишки давления из нее (при необходимости). Может работать одновременно с несколькими трубами;
• комбинированный вид. Работа таких устройств демонстрирует возможности обоих видов.

По типу конструкции:

• мембранные (или подъемные). Рабочим органом является гибкая мембрана, установленная в корпусе из ПВХ. При изменении давления мембрана изгибается, пропуская вверх поток воздуха;
• цилиндрические. Это надежные конструкции из металла, корпус выполнен в форме цилиндра с резьбой для крышки. Устройство работает как классический обратный клапан и считается одним из лучших решений для канализационной системы частного дома;
• рычажные. Они также имеют металлический корпус. Работает по принципу гравитационного клапана, где под воздействием проходящих масс крышка открывается, а затем закрывается по действием силы тяжести. На практике вместо естественного веса обычно используется пружина, настроенная вручную.

По способу подключения существуют клапаны:

• резьбовые;
• фланцевые;
• муфтовые.

Выбор оптимального варианта зависит от типа системы, места установки и других факторов. Наиболее востребованными являются устройства, способные работать одновременно с несколькими трубопроводами.

Существуют домашние мастера, которые изготавливают подобные устройства для фановых труб. Самодельные клапаны в нормальном состоянии прикрывают выход, а при изменении давления открываются, впуская или выпуская воздушный поток. Обычно такие конструкции приходится ставить на трубопроводы в больших частных домах с разветвленной системой канализации и собственным септиком. Они дают большое количество газа, что создает высокую нагрузку на систему и требует коррекции с помощью механических устройств. Кроме того, такие приспособления позволяют защитить систему от проникновения насекомых, грызунов, попадания мусора и пыли.

Принцип действия

                Рассмотрим принцип действия наиболее распространенной конструкции. Примером станет клапан вакуумный канализационный 110 мм, одна из наиболее популярных моделей. Такие приборы устанавливают на канализационные трубопроводы диаметром 110 мм. Существуют и другие типоразмеры, например, под трубу 160 мм, или устройство для горизонтальных линий диаметром с 50 мм. Все изделия одного модельного ряда работают по одной схеме, поэтому принципиальной разницы в их конструкции нет.

                В основе работы устройства лежит принцип действия вакуумного клапана обратного действия. При возникновении отрицательного давления происходит воздействие на крышку, которая открывается и впускает внешний воздух. Особенностью является направление воздействия — в трубке имеется камера специфической формы, сообщающаяся с внутренней полостью канализационных труб. Область пониженного давления взаимодействует с верхней частью крышки, поднимая ее и впуская наружный воздух внутрь. При нормализации давления крышка под собственным весом опускается и ставится на прежнее место. Скорость срабатывания механизма высока, поэтому попадание внутрь квартиры или дома газов из канализации невозможно.

Применение

                Воздушный клапан для канализации 110 мм (или иного размера) применяется в следующих случаях:

• когда в системе канализации отсутствует фановая труба, и вентиляция системы не производится;
• если нет возможности вывести фановую трубу на внешнюю часть крыши;
• в квартирах многоэтажных домов, где нередко происходит падение давления при проходе больших количеств воды по вертикальному длинному трубопроводу.

Существуют и другие конструкции клапанов, но они, как правило, используются в крупных системах промышленного или общественного назначения.

Монтаж

                Способ монтажа зависит от конструкции и вида клапана. Существует два распространенных варианта:

• установка в разрыв вертикального (общего) стояка.
• отдельный монтаж для каждого устройства — раковины, ванны, унитаза и т.д.

В первом случае обычно используется фановый клапан для канализации 110 мм, соответствующий стандартному размеру пластикового стояка. Вставляется в сборку стояка так же, как и любой отвод или тройник.

Второй вариант требует установки отвода с впускным патрубком, куда подключается устройство.

Есть некоторые общие правила, которые нужно соблюдать при монтажных работах:

• точка установки прибора должна находиться в отапливаемом помещении;
• необходимо организовать доступ к прибору для ревизии, замены или ремонта;
• высота размещения клапана не должна превышать высшую точку слива;
• установку в раструб производить только с уплотнительным кольцом.

Зная эти небольшие хитрости, можно произвести монтажные работы своими руками.

Обзор производителей и цен

                Среди наиболее известных производителей подобных устройств можно выделить следующие компании:

• Hutterer & Lechner, DN110. Средняя цена составляет около 3000 руб.;
• McAlpine. Стоимость составляет от 400 до 1400 руб в зависимости от конкретной модели. Наиболее известны модели MRAA1S-CLEAR, MRAA1N и др.;
•  Ostendorf. Полипропиленовый прибор, цена которого составит 500 руб.

Существуют и более дешевые модели отечественного производства, стоимость которых не превышает 100-200 руб. Выбор обусловлен необходимостью, спецификой системы и возможностями владельца.

Всё полезное о канализации — gidkanal.ru

GidKanal | Яндекс Дзен

Неприятный запах, исходящий из канализации — довольно частое явление в наших домах и квартирах. Поэтому важно знать, что существует легкий способ улучшить ее работу, не прибегая к капитальному ремонту.

Вакуумный клапан для канализации (или как еще его называют воздушный клапан, аэратор, вентиляционный канал, фановый клапан) позволяет усовершенствовать систему, а в некоторых случаях даже отказаться от сооружения фанового вентиляционного стояка.

В нашем материале мы расскажем об устройстве и назначении аэратора, а также о том, как самостоятельно провести его установку в систему канализации.

Признаки неполадок в работе канализации

Нарушения в работе канализации можно выявить по характерным признакам.

Такими являются:

• наличие посторонних звуков;
• распространение неприятных запахов.

В домах с давно установленной канализационной сетью необходимо в первую очередь проверить на наличие повреждений все элементы сети. Отклонения в работе новой системы могут свидетельствовать о неправильной ее установке.

Если при осмотре удалось исключить такие причины возможных повреждений, как трещины в трубопроводах, засоры в сточных трубах или вентиляционных каналах, неправильный уклон труб, то причиной проблем, скорее всего, является недостаточный приток воздуха. В таком случае устранить неполадки в системе поможет установка вакуумного клапана.

Причин неправильной работы канализации может быть несколько: засорение в трубах, нарушения правил монтажа, перекрытие жильцами верхних этажей вентиляционного (фанового стояка). Иногда источник неприятностей может выявить лишь специалист

Принцип работы и назначение вакуумного клапана

В часы максимального водоотведения и во время слива большого количества воды в канализационной системе может создаваться воздушное разрежение и вода из гидрозатвора сифонов высасывается, а запахи, вредные газы и пары попадают в помещение.

Вакуумный клапан устанавливают для компенсации давления в системе канализации. Он предотвращает высасывание воды и проникновение запаха из сифонов.

Происходит это следующим образом. Вакуумный клапан начинает работать во время падения давления в канализационной сети. В момент слива большого объема сточной жидкости (например, при использовании унитаза или нескольких сантехнических приборов) происходит разжижение давления в системе и мембрана клапана автоматически открывается, пропуская воздух вовнутрь трубопровода до того момента, пока давление не выровняется.

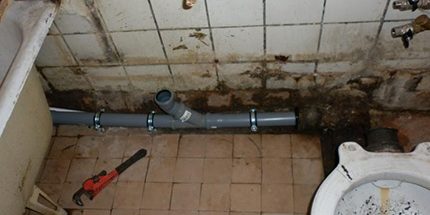

Галерея изображенийВключение вакуумных клапанов в канализационной системе позволяет наиболее простым и доступным по цене способом нормализовать давление в замкнутой сетиИспользование вакуумного клапана предоставляет возможность значительно сократить протяженность канализационного трубопровода за счет отказа от вентиляционных стояковВ предложенном потребителю ассортименте вакуумных клапанов есть приборы для разрежения давления в системе в целом и приспособления для обустройства отдельной единицы сантехнического оборудованияК трубам канализации клапан присоединяется через стандартные фитинги или посредством установки в раструбное соединение с резиновым уплотняющим кольцомВакуумные клапаны, применяемые для замены вентиляционных стояков, устроены так, чтобы проникновение негативных запахов в помещения было полностью исключено, но поставка свежего воздуха в замкнутую систему было возможноВакуумные клапаны местного действия, устанавливаемые рядом с сантехническими приборами, защищают гидрозатвор от высасывания воды в канализациюУстановленный рядом с сифоном вакуумный клапан исключает опорожнение сифона во время пользования мойкой, если из-за разрежения в этот период вода из стакана сифона самопроизвольно устремляется в канализациюОбслуживающие конкретную сантехническую единицу клапаны предотвращают проникновение неприятных запахов в оборудованные ими помещенияИспользование вакуумных клапанов в системеЭкономное сооружение вентиляционного стоякаВакуумные устройства для стояков системыРаструбный способ установки клапанаВариант установки вентиляционного клапанаРазличия в моделях вакуумных клапановЗащита сифона бытылочного типаПриспособление для защиты сифона ванны

Если канализация не используется, то клапан остается закрытым и препятствует проникновению в помещение паров и газов.

Вода, смываемая в канализацию, увлекает за собой большой объем воздуха. Если вентиляция в системе недостаточна, это приводит к вытягиванию воды из гидрозатвора

Основные области применения:

1. Невентилируемые канализационные сети. В системах, в которых нет возможности присоединить к трубопроводу вытяжную часть допускается использование воздушного клапана. Применяется устройство для аэрации унитазов, раковин, где расход большого количества стоков может привести к созданию дисбаланса давления и вытягиванию воды из гидрозатвора.
2. Длинные горизонтальные канализационные сети с большим количеством сантехнических точек и большой вероятностью залпового слива стоков. Например, в общественных туалетах. В таких местах, для недопущения срыва гидрозатвора, через каждые три сантехнические точки устанавливают аэратор.
3. Системы, в которых сантехника расположена далеко от стояка, а произведение уклона канализационной трубы (выражается в мм/м) превышает показатель высоты гидравлического затвора.

Вакуумный клапан (аэратор) позволяет сэкономить материалы и средства при сооружении инженерных сетей в малоэтажных зданиях, отказавшись от установки вентиляционной трубы.

В многоэтажных зданиях он может применяться лишь как дополнительное оборудование, используемое для оптимизации работы канализации.

Вентиляционный клапан устроен так, что он впускает воздух, когда это необходимо, не выпуская при этом газы и запахи из канализации

За и против использования вентиляционного клапана

Чтобы газы, пары и запахи из системы трубопровода не попадали в дом, предусматривают вентиляцию, которая будет способствовать их выводу из системы.

Принцип вентилирования основывается на притоке воздуха из вентиляционной трубы септика, прохождение воздушных потоков через наружные и внутренние канализационные сети и выход их через вентиляционный канал, выведенный на крышу.

Так, воздух, проходя через септик и систему канализации, увлекает за собой все запахи, выходит вместе с ними через вентиляционный стояк в кровле и затем рассеивается. В случае отсутствия вентиляционной системы неприятный запах и летучие вещества из септика и труб могут попадать в помещение через сорванные гидравлические затворы.

Наличие в здании вентиляционной системы гарантирует отсутствие проникновения в помещения запахов даже при срыве или пересыхании сифонов. Но иногда обустройство фанового канала невозможно или вызывает большие трудности.

Это может происходить из-за особенностей кровельного материала, из-за эксплуатируемой кровли, невозможности расположения выхода вытяжного стояка вдали от балконов, окон, вентиляционных систем. В таком случае вытяжную часть выводят на чердак, а на его верхушке монтируют аэратор.

Выход фанового стояка выводят чаще всего на крышу. Если вентиляция выводится в стену, то расстояние от нее до окон и балконов должно составлять не менее 4 метров. При планировании учитывают также направление ветра, чтобы газы из канализации рассеивались и не попадали через открытые окна и вентиляционные устройства в помещения

Вакуумный клапан не может стать полноценной заменой вентиляционным стоякам, но его применение можно оправдать следующими преимуществами:

• легкая и быстрая установка;
• экономия денежных средств;
• невозможность установки фанового стояка;
• минимизация потерь тепла через вентиляционные стояки;
• улучшение работы канализационной сети и большая свобода при ее планировании.

Проще говоря, вентиляционный клапан решает только одну задачу — предотвращает срыв фанового клапана, тогда как фановый стояк выравнивает давление в сети, а также вентилирует септик и систему внутренней канализации.

В многоэтажных домах вентиляционный стояк не рекомендуется заменять вентиляционным клапаном, так как последний не сможет обеспечить доступ воздуха в необходимых объемах. Здесь аэратор можно устанавливать в качестве дополнительного оборудования для улучшения работы канализации

При устройстве невентилируемой системы или замене вентиляционного стояка на аэратор необходимо правильно рассчитать пропускную способность сети, чтобы исключить возможный срыв сифонов или выхода из строя фановых клапанов.

Следует учитывать также, что в случае, если в здании не проживают круглый год, может случиться, что гидравлические затворы не будут заполнены водой (высохнут) и воздух из канализации будет поступать в помещения, что не случится при устройстве вентилируемого стояка.

Конструкция и условия эксплуатации устройства

Корпус фанового клапана для обустройства канализации изготавливается из пропилена. Внутренний механизм может быть оснащен резиновой мембраной или штоком, которые пропускают воздух внутрь системы, не выпуская его обратно в помещения. Штоковый клапан считается более надежным, так как его рабочая часть изнашивается медленнее.

При выборе клапана обращают внимание на следующие характеристики:

• для открытого или закрытого монтажа;
• необходимый диаметр присоединительного выхода;
• с обычной или двойной теплоизоляционной стенкой стояка;
• какой используется механизм запирания — мембранный или штоковый;
• для вертикального или горизонтального (с Т-образным соединением) подключения.

К вакуумным клапанам для канализации предъявляются жесткие требования, каждый из них испытывается на герметичность и надежность — во время эксплуатации они могут без потери рабочих качеств выдержать более 800 тыс. циклов срабатывания.

Устройство вакуумного клапана простое. Это обеспечивает его надежную работу, рассчитанную на сотни тысяч циклов открывания и закрывания

Общие правила установки фанового клапана

Перед монтажом в первую очередь необходимо проверить клапан на герметичность. Самый простой способ это сделать — наполнить его водой с той стороны, с которой воздух не должен поступать вовнутрь корпуса и проверить эту часть на отсутствии протечек.

Аэратор устанавливается исключительно в вертикальном положении. При горизонтальном размещении или установке под наклоном производитель не гарантирует его правильной работы. Чтобы добиться нужного расположения при монтаже клапана можно использовать тройники и колена, которые помогут установить его вертикально.

Хоть устройство и не требует регулярного технического осмотра, все же нужно обеспечить к нему доступ для проведения очистки в случае необходимости.

Для правильного размещения клапана выбирают вертикально направленную трубу, или устанавливают его на горизонтальном участке с помощью различных переходников. Существуют также модели с соединениями, рассчитанными на установку на горизонтальных участках трубопровода

При монтаже необходимо обеспечить свободное поступление воздуха к аэратору, так как вода при сливе способна увлекать за собой воздух, объем которого в 25 раз превышает количество самой сточной жидкости.

Особенно важно учитывать эту особенность при скрытом монтаже аэратора для канализационной системы.

Подключают фановый клапан, удаляя его от точки слива по горизонтали или отводя вверх над стояком. Для разных вариантов подключения используют тройники, повороты, переходники, редукционные вставки

Устанавливается выше уровня подсоединения самой крайней точки слива (в наиболее удаленном от стояка месте). Чтобы исключить возможность попадания на уплотнительную мембрану — основной рабочий элемент — брызг и грязи, аэратор устанавливают выше 300 мм от места соединения со стояком.

Проводя монтаж аэрационного клапана, придерживаются определенных правил. Полностью заменить фановый стояк он может лишь в случае небольшого расхода воды

Устройство монтируют в местах, доступных для поступления воздуха. Это может быть чердак, технический этаж или санузел в верхнем этаже дома. Все помещения должны проветриваться или быть оборудованы вытяжками.

Диапазон рабочих температур разных моделей устройств может колебаться от –50 °C до +95 °C. При монтаже аэратора в неотапливаемой части дома канализационный стояк (трубу) утепляют. Корпус клапана можно не защищать от отрицательных температур, так как между его крышкой и корпусом есть воздушная полость, которая может служить в качестве утеплителя.

Пошаговая инструкция по монтажу

Большинство воздушных клапанов выпускаются производителями для соединения с трубами DN110. В случае если присоединительный размер устройства не соответствует размеру трубы, применяют специальный переходник. Для труб DN50 или DN75 используют аэраторы с соответствующим диаметром присоединительного выхода или укомплектованные редукционной вставкой.

Необходимо помнить, что клапан, предназначенный для труб диаметром меньше, чем 110 мм, может устанавливаться максимум для двух сантехнических точек.

На участках перехода от трубы большего диаметра к клапану с меньшим диаметром используют вкладыши-уменьшители, различные переходники. Для установки аэратора на чугунную трубу существуют также специальные переходники, обеспечивающие надежный стык пластика с металлом.

Вначале работы определяют место монтажа клапана с учетом правил монтажа и его доступности для дальнейшего обслуживания.

Далее выполняют следующие действия:

1. Отключают водоснабжение в доме.
2. Если монтаж проводится на ранее установленном трубопроводе, то проводят врезку и устанавливают специальный переходник.

Большинство моделей аэраторов имеет раструбный тип присоединения.

Сборка таких соединений осуществляется в следующей последовательности:

1. Наружную поверхность гладкой детали и поверхность внутри раструба очищают от пыли.
2. Протирают уплотнительное кольцо от возможных загрязнений и вкладывают его в желоб раструба.
3. Поверхности, которые соприкасаются во время соединения, смазывают для уменьшения трения. Для этого применяют герметик, изготовленный на силиконовой основе или мыльный раствор, глицерин.
4. Заводят гладкий конец клапана в раструб до метки. Качество соединения проверяют, проворачивая детали относительно друг друга, с последующим возвращением в исходное положение.

При необходимости участок с подсоединенным вакуумным клапаном закрепляют хомутом. По окончании работ необходимо проверить стыки на герметичность.

Поверхности, которые соприкасаются во время соединения, смазывают для уменьшения трения. Для этого применяют герметик, изготовленный на силиконовой основе или мыльный раствор, глицерин

Для скрытого монтажа используют специальные модели вакуумных клапанов. Если стояк спрятан в штрабу или защитный короб, то необходимо принять меры, чтобы обеспечить поступление воздуха в фановый канализационный клапан. Для этого, по размеру сетки аэратора, делают вентиляционное отверстие.

Корпус аэратора заглубляют в стену, крепежный элемент подгоняют таким образом, чтобы его наружный край был заподлицо со стеновой поверхностью. Видимым элементом остается только декоративная решетка, которая может крепиться с помощью саморезов или вставляться вручную. Из эстетических соображений она выпускается в самых популярных цветовых вариантах — белом, сером, черном и хромированном.

Некоторые модели клапанов могут использоваться как отверстия для прочистки канализационных стоков. Для этого снимают декоративную крышку, вынимают внутренний механизм фанового клапана и внутрь заводят трос.

Выводы и полезное видео по теме

Принцип работы и назначение фанового клапана:

Установка фанового клапана, безусловно, может значительно улучшить работу канализационной сети. Но не следует рассматривать его установку как панацею от всех возможных неприятностей, связанных с плохой работой сливной системы.

Если вы самостоятельно устанавливали воздушный клапан в систему канализации или обладаете необходимыми знаниями и умениями, пожалуйста, поделитесь ими с нашими читателями. Оставляйте свои предложения, задавайте вопросы в расположенном ниже блоке.

Меню:

Для стабилизации показателя давления внутри магистрали нужен вакуумный клапан. Иногда его называют фановым. Монтаж данной детали позволяет предотвратить затопление здания нечистотами.

Прибор также защищает здания от появления неприятного запаха. Для этого также можно использовать фановые каналы. Однако их монтаж достаточно сложный. Канал нужно провести на крышу. Данная операция способствует ее разгерметизации. Фановые каналы запрещено размещать неподалеку с окнами. Поэтому применение вакуумного клапана более удобное.

В этой статье вы узнаете много полезной информации, а также сможете ознакомиться с фото рассматриваемого оборудования.

Фановый клапан для канализации 110 и 50 мм

Существует множество различных видов устройств. Наибольшей популярностью пользуются фановые клапаны 50 и 110 мм.Они подходят для оснащения большинства канализационных систем. Прежде чем выполнять установку устройства нужно ознакомиться с его характеристиками и принципом функционирования. Структура детали довольно простая. Устройство имеет несколько составных частей.Оно состоит из:

1. Крышки. Деталь нужна для защиты от попадания грязи.
2. Резиновой прокладки. Элемент делает передвижение штока плавным и ограничивает его.
3. Штока. Компонент нужен для контроля разности показателей давления внутри магистрали.
4. Технического отверстия. Его задача пропускать воздух внутрь устройства.
5. Корпуса изделия.

Принцип работы детали довольно простой. Во время слива внутри магистрали появляется разница показателей давления. Из-за этого возникает шум. Клапан реагирует на это и открывает крышку, пропуская воздух. Это способствует стабилизации показателя давления. Далее крышка прибора закрывается. Это предотвращает появление нежелательного запаха в здании.

Наиболее современным решением можно обозначить обратный канализационный клапан Ottima – благодаря системе двух заслонок и защите от грызунов https://agpipe.ru/kanalizacionnye-truby-pvh/obratniy_klapan_dlya_kanalizacii

Установка детали позволяет решить несколько задач.

Эта деталь незаменима, если:

1. Нет возможности провести вентиляционный канал через кровлю.
2. Во время строительства здания не сооружен фановый канал, применяемый для вентилирования канализации.

Рассматриваемая деталь в основном используется в частных двух- или одноэтажных домах.

Иногда деталь ставят на первых двух этажах многоквартирных построек для обеспечения достойного уровня защиты.

Подбор детали зависит от размера сечения каналов. Выпускается два стандартных вариант фанового клапана: 50 и 110 миллиметров. Устройства большего сечения монтируют на стояки, а меньшего на отводы от них. Прибор 50 мм можно ставить на стояки максимум от двух устройств сантехнического назначения.Каждая модель имеет свои особенности.

Клапан может иметь в своей конструкции:

• резиновую мембрану;
• шток.

Оба компонента реализуют одну и туже функцию. Отметим, что детали, оснащенные штоком более долговечные. Цена клапанов может быть от 2 до 20 долларов США. На стоимость влияет качество детали и производитель. Перед тем, как купить прибор протестируйте его на исправность.

Установка фановых клапанов

Процедура монтирования рассматриваемого устройства выполняется в несколько шагов:

1. Подбор места для выполнения операции.
2. Тестирование на герметичность.
3. Непосредственно установка.

Монтаж прибора следует выполнять выше участка подключения сантехнических устройств к канализационной магистрали. Такая установка позволит клапану работать наиболее оптимально.

В зданиях с хорошей вентиляционной системой желательно ставить прибор на чердаке. При условии, что он качественно вентилируется. Если нужно выполнить монтаж в квартире, его делают в сан. узле. Но при этом его оснащают вытяжкой.

В месте монтажа прибора уровень температуры не должна снижаться до отрицательных величин. В противном случае деталь сломается. Установку нужно выполнять вертикально.

В случае, если на канале нет возможности выполнить монтаж прибора, необходимо использовать переходник.

При наличии сливного трапа деталь ставится на максимально возможной высоте. Расстояние унитаза и пола должно быть, как минимум, тридцать пять сантиметров.

Важно, чтобы к устройству был постоянный доступ. Это нужно для его обслуживания и принудительного включения (если в этом возникнет необходимость).

Далее проводят проверку устройства на герметичность. Сделать это довольно просто. Нужно наполнить прибор воздухом и обработать его мылом. Если есть трещины на поверхности прибора появятся пузырьки. Наполнить клапан воздухом можно посредством обыкновенного велосипедного насоса. Прибор также можно положить в воду. Опять же, если есть пробоины на поверхности корпуса появятся пузырьки. Наполнение прибора водой также позволит выявить трещины. Из них начнет капать жидкость.

Каждый клапан проходит проверку на герметичность на заводе производителе. Но дополнительное тестирование не будет лишним. После этого можно приступать к установке фанового клапана. Процедура монтажа проходит в несколько этапов.Установка зависит от конструкции прибора.

Она выполняется следующим образом:

1. В раструб. При установке прибора применяют манжету из резины. Она герметизирует соединение и стыкует клапан с трубой.
2. Посредством резьбового соединения. На приборе и участке канала нарезают резьбу. Далее ее обрабатывают специальным герметиком, который исключает возможность появления протечек.

Первый вариант монтажа более простой. Он достаточно надежный и герметичный.

Установка выполняется в несколько этапов:

1. Перекрытие водоснабжения.
2. В случае отсутствия подходящего места для установки выполняется врезка переходника.
3. Устройство монтируется в раструб или посредством резьбового соединения.
4. Стык тестируют на качество герметичности.

Использование детали решает множество проблем. В большинстве случаев прибор ставят в частных домах, в которых невозможно установить фановый стояк. Перед выполнением установки подготовьте смету. Расценки на выполнение этой операции варьируются от 10 до 30 долларов США.

Отзывы

Вакуумные клапаны хорошо зарекомендовали себя среди потребителей. Преимущество этих устройств связано с их универсальностью и простотой использования. Особого внимания заслуживают вакуумные клапаны таких компаний, как Ostendorf и McAlpine.

Стоимость продукции этих брендов варьируется от восьми до двадцати долларов США. Это достаточно дорогое оборудование. Но оно обладает отличными эксплуатационными характеристиками долговечностью. Отзывы о приборах этих производителей очень хорошие. Но для оснащения больших зданий лучше использовать фановый стояк.

Обратный клапан для фановой трубы 110 и 50 мм

Для обеспечения течения жидкости лишь в одну сторону необходимо использовать специальный прибор. Он называется обратным клапаном. Наиболее популярными вариантами изделия являются устройства размером 110, и 50 мм.

Данные приборы монтируют на стыках каналов или врезают посредством резьбовых соединений. Для перекрытия тока жидкости в устройстве может использовать элемент под названием «тарелка». Он крепится внутри детали.

Под воздействием сильного показателя давления в нужном направлении данный компонент открывается. При начале движения жидкости в другом направлении элемент еще сильно прижимается, блокируя ток.

Большой популярностью пользуются шаровые модели. Они функционируют по похожему принципу. Вместо элемента, называемого «тарелкой», в них применяют специальный шар. Такие устройства отличаются большим показателем надежности.

Есть возможность выбрать фланцевые и муфтовые виды приборов. Каждый вариант имеет свои особенности. Фланцевые модели используют трубопроводов, расположенных вертикально и горизонтально. В то время, как муфтовые используют исключительно для вертикальных магистралей. Их применяют для труб диаметром два с половиной дюйма. Фланцевые аналоги можно использовать для каналов размером сечения от сорока до шестисот миллиметров.

Размеры деталей связаны с показателем сечения труб канализации. Для унитазов подходят изделия с диаметром 110мм. На внутреннюю систему канализации ставят приборы размером 50 мм.

Для производства данных устройств применяют различные материалы.

Приборы производятся из:

• чугуна;
• пластика;
• стали.

Нужно выбирать клапан исходя из материала изготовления канализационных каналов. Если трубы пластиковые, то и прибор также должен быть сделан из полимеров.

Установку детали выполняют различными методами. Варианты приборов со значительным показателем пропускной способности применяют для монтажа на общей магистрали. Данные модели хорошо подходят для оснащения частных домов. Они не годятся для установки в квартире.Монтаж прибора на все точки слива позволит снизить вероятность появления аварий. Это особенно актуально для людей, живущих на первых двух этажах многоквартирных домов. Поскольку именно они подвержены серьезному риску возникновения аварий в случае появления засоров в системе.

Вакуумная арматура

Существует множество изделий, относящихся к вакуумной арматуре. Каждый прибор имеет свою сферу применения и особенности. Вакуумный затвор используется не только для канализации. К примеру, электровакуумный клапан применяется в самом разном оборудовании. Он способен обеспечить подвод и выпуск воздуха.

Дроссельный электроклапан применяют в целях поддержания вакуума в системах общего назначения. Вакуумные устройства широко применяются в машиностроении. Например, усилитель тормозной системы авто, АКПП, топливный насос и масса других устройств.

Без всего вышеперечисленного мотор автомобиля не сможет выполнять своих функций. Безусловно, перечисленное оборудование никак не относится к обустройству канализационных магистралей, но оно доказывает практичность и надежность всей вакуумной арматуры.

Используемые источники:

• https://vseotrube.ru/kanalizatsiya/klapan-vozdushnyj
• https://gidkanal.ru/vozdushnyj-klapan-dlya-kanalizatsii-ustrojstvo-i-montazh/
• https://sovet-ingenera.com/kanaliz/truby/vakuumnyj-klapan-dlya-kanalizacii.html
• https://trubtraid.ru/prednaznachenie-trub/kanalizacionnye/fanovyy-klapan-dlya-kanalizacii-110-i-50-mm.html
